Данный монитор со сверхвысоким разрешением и относительно большим по размеру экраном позиционируется производителем в качестве универсального монитора для работы и для игр.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Микрофотографии матрицы
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | IPS со светодиодной подсветкой W-LED |
| Диагональ | 31,5 дюйма / 799 мм |
| Отношение сторон | 16:9 (696,9×392,0 мм) |
| Разрешение | 3840×2160 пикселей (UHD) |
| Шаг пикселей | 0,1815 мм (примерно 140 dpi) |
| Яркость | 300 кд/м² |
| Контрастность | 1000:1 |
| Углы обзора | 178° (гор.) и 178° (верт.) |
| Время отклика | 5 мс (от серого к серому — GTG) |
| Количество отображаемых цветов | 16,77 млн |
| Интерфейсы |
|
| Совместимые видеосигналы | HDMI — до 3840×2160/30 Гц (Отчет MonInfo) DVI-D — до 3840×2160/30 Гц (Отчет MonInfo) DisplayPort — до 3840×2160/60 Гц (Отчет MonInfo) |
| Акустическая система | Встроенные громкоговорители, 2×1 Вт |
| Особенности |
|
| Размеры (Ш×В×Г) | 731×439(+139)×245 мм с подставкой 731×428×59,5 мм без подставки |
| Масса | 10,6 кг с подставкой 7,8 кг без подставки |
| Потребляемая мощность | Максимум 105 Вт, типично 30 Вт, менее 0,5 Вт в режиме ожидания |
| Напряжение питания | 100—120/200—240 В, 50/60 Гц |
| Комплект поставки* |
* Комплектацию необходимо уточнять перед покупкой |
| Ссылка на сайт производителя | www.eizoglobal.com |
| Средняя цена по данным Яндекс.Маркет | T-10986817 |
| Предложения по данным Яндекс.Маркет | L-10986817-10 |
Внешний вид

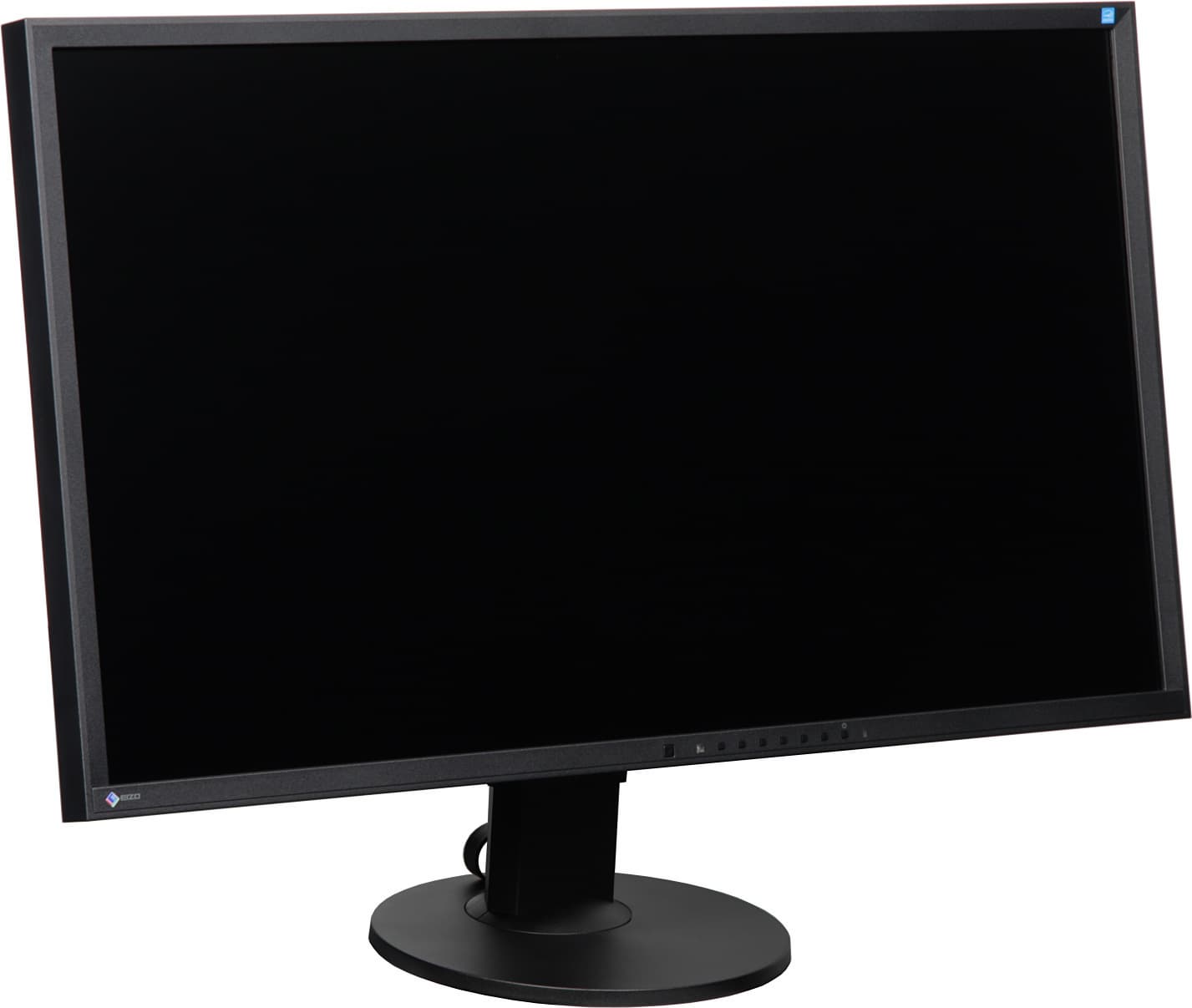

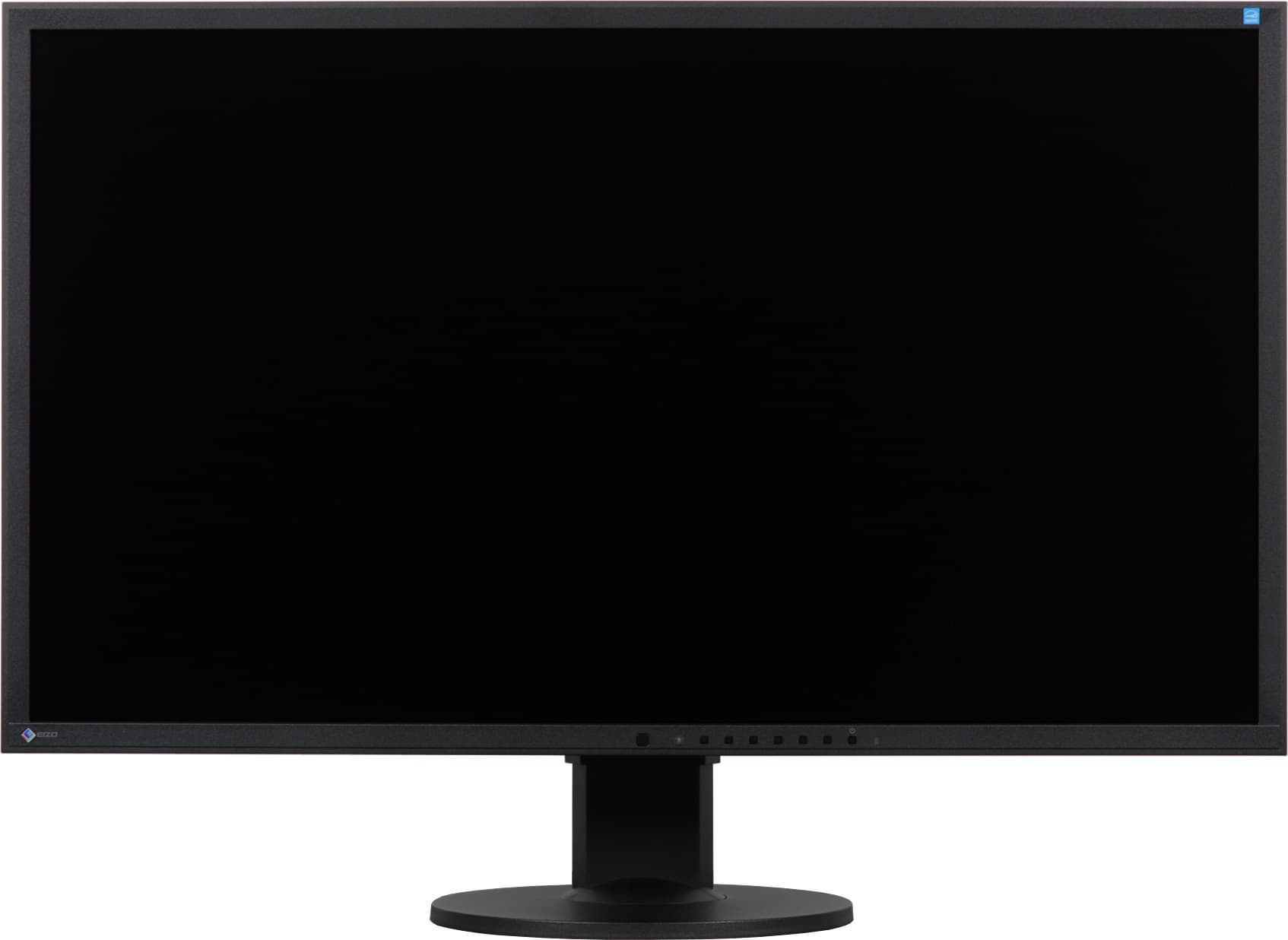

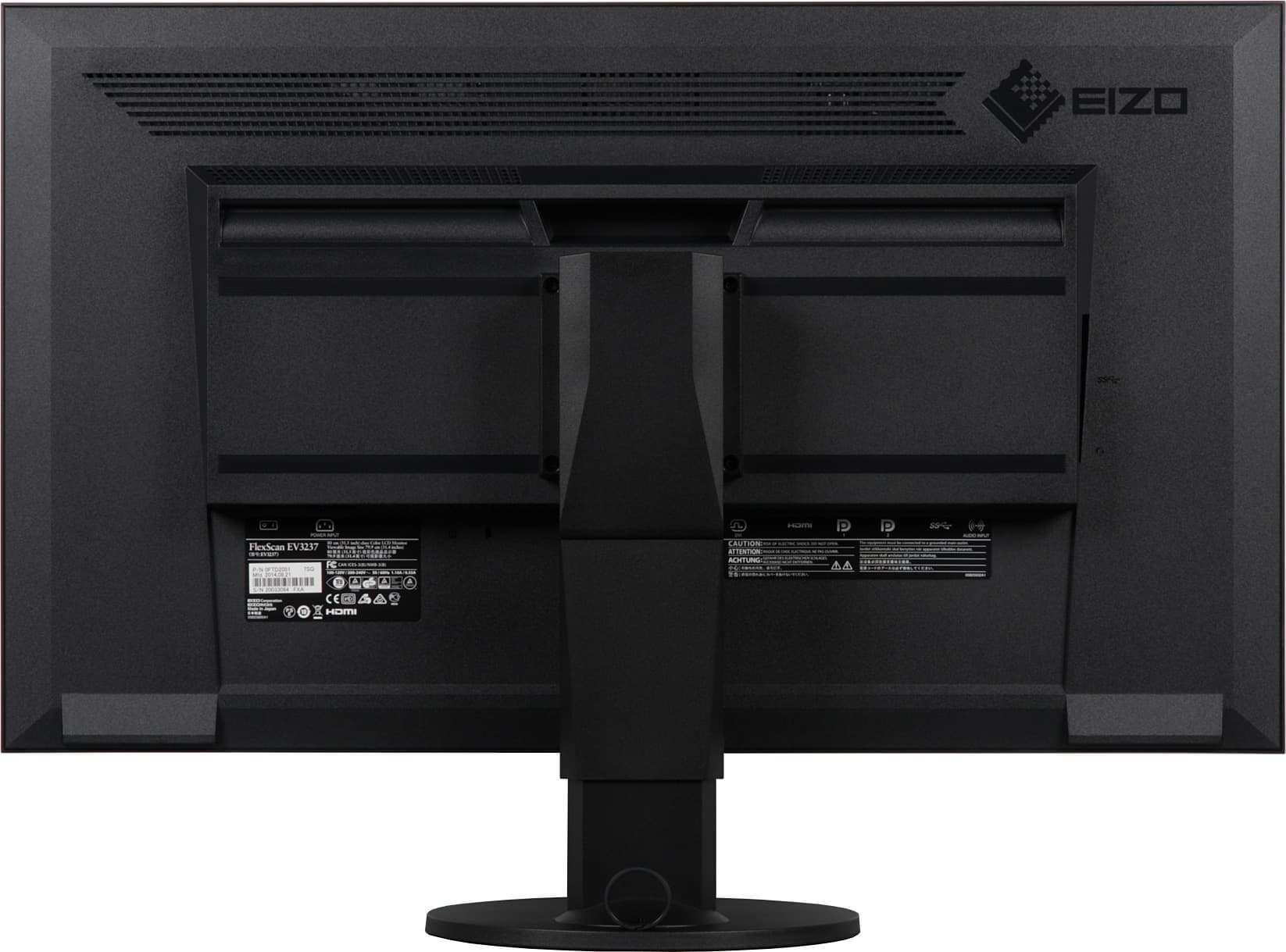

Внешние панели монитора, включая рамку вокруг экрана и подставку, изготовлены из черного пластика с матовой поверхностью. В целом дизайн очень строгий, практичный и, благодаря характерным для мониторов Eizo скошенным плоскостям и по возможности непрямым углам, узнаваемый. Поверхность матрицы черная, полуматовая (но зеркальность хорошо выражена) и относительно твердая. Внизу правее центра на фронтальной рамке находятся семь кнопок управления.

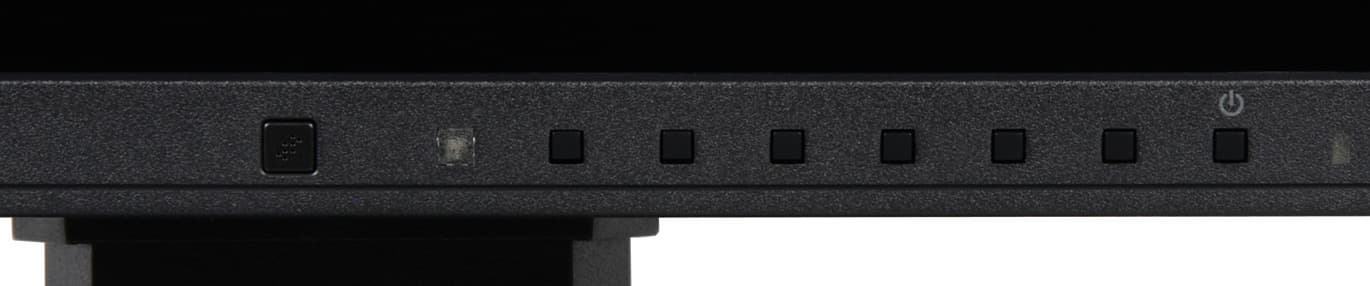

Справа от кнопок можно обнаружить индикатор состояния, а слева — окошко датчика освещенности, а по центру рамки — датчик присутствия. На задней панели над местом крепления стойки разработчики сделали специальную нишу, формирующую удобную ручку для переноски монитора. Разъем и выключатель питания, а также часть интерфейсных разъемов расположены на нижнем торце выступа сзади и ориентированы вниз. На левом торце этого же выступа — три выходных разъема USB и выход на наушники (что правильно — подключать удобно и провода не будут мешаться справа, там, где обычно располагается мышь). Кроме того на задней панели можно обнаружить традиционный разъем для кенсингтонского замка.

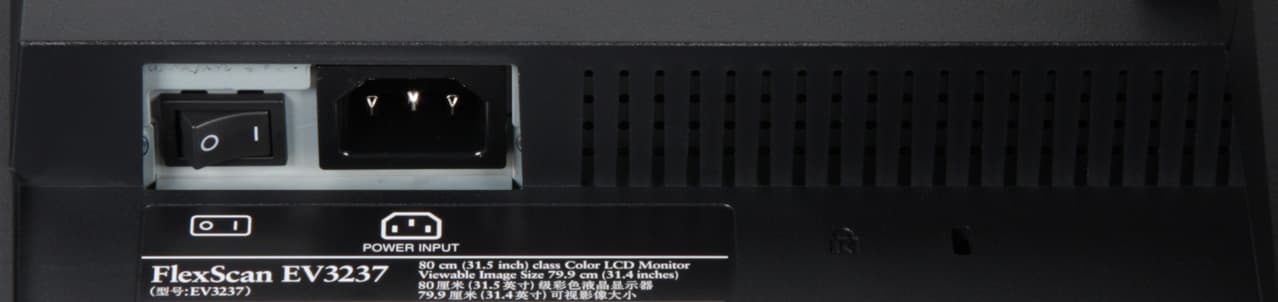

Монитор оснащен встроенным блоком питания, возможно, поэтому не обошлось без вентиляционных решеток — на верхнем и нижнем торцах выступа на задней панели, в верхней части задней панели и практически на нижнем торце блока экрана в разнесенных по бокам выступах. За прорезями в этих выступах можно рассмотреть два небольших громкоговорителя овальной формы в собственных миниатюрных акустических боксах. Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад на нетипично большой угол, приподнять и повернуть вправо-влево почти на 360 градусов.

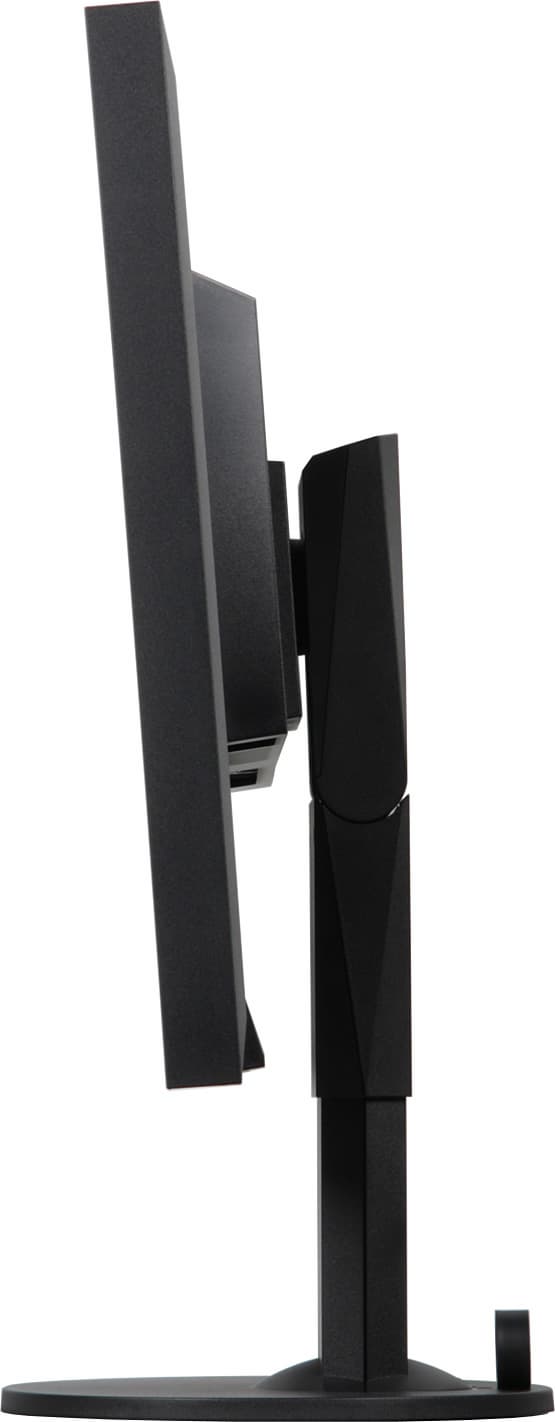

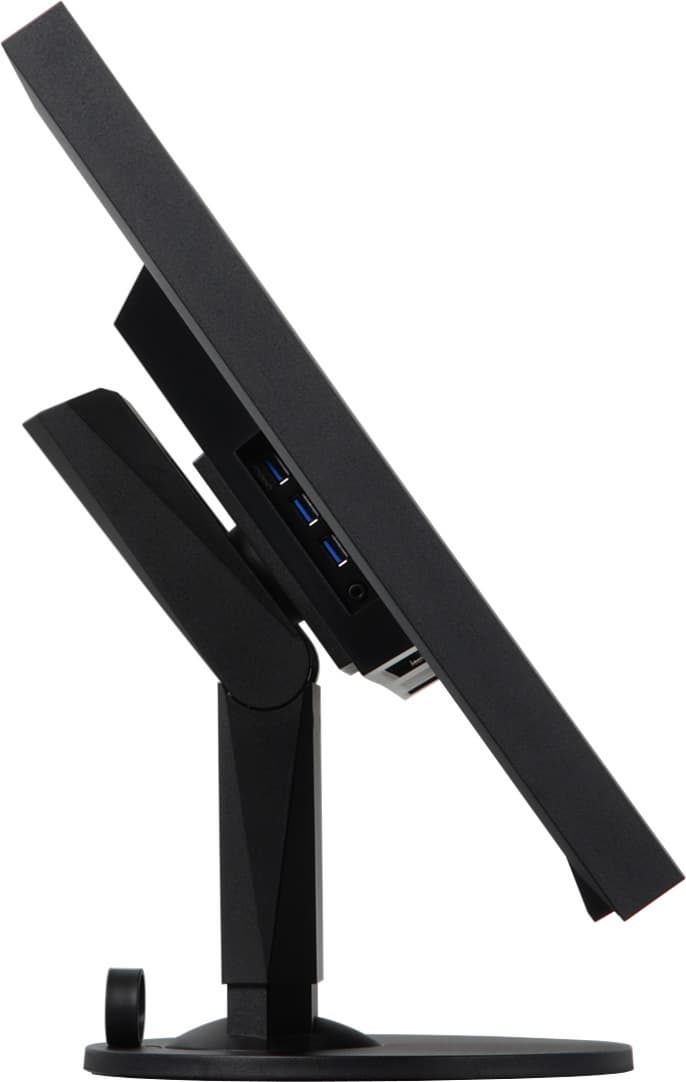

Стойка состоит из двух частей — верхняя часть соединена с нижней через шарнир, обеспечивающий наклон блока экрана. Узел крепления блока экрана перемещается вверх-вниз в верхней части стойки, а нижняя имеет телескопический механизм. В обеих частях стойки используются стальные направляющие, по которым перемещаются элементы из пластика с низким коэффициентом трения, а вес блока экрана компенсируют плоские спиральные пружины. Конструкция подставки достаточно жесткая, так как все несущие элементы подставки изготовлены из толстой штампованной стали. Стальное основание подставки опирается на поворотное кольцо из пластика с малым коэффициентом трения. Снизу на это кольцо приклеены резиновые накладки, которые защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях.

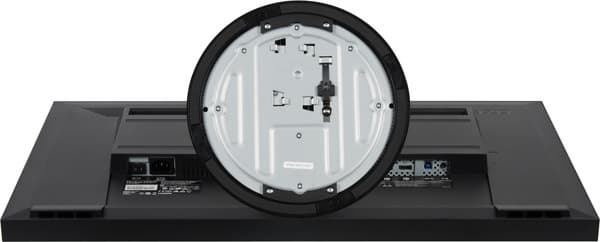

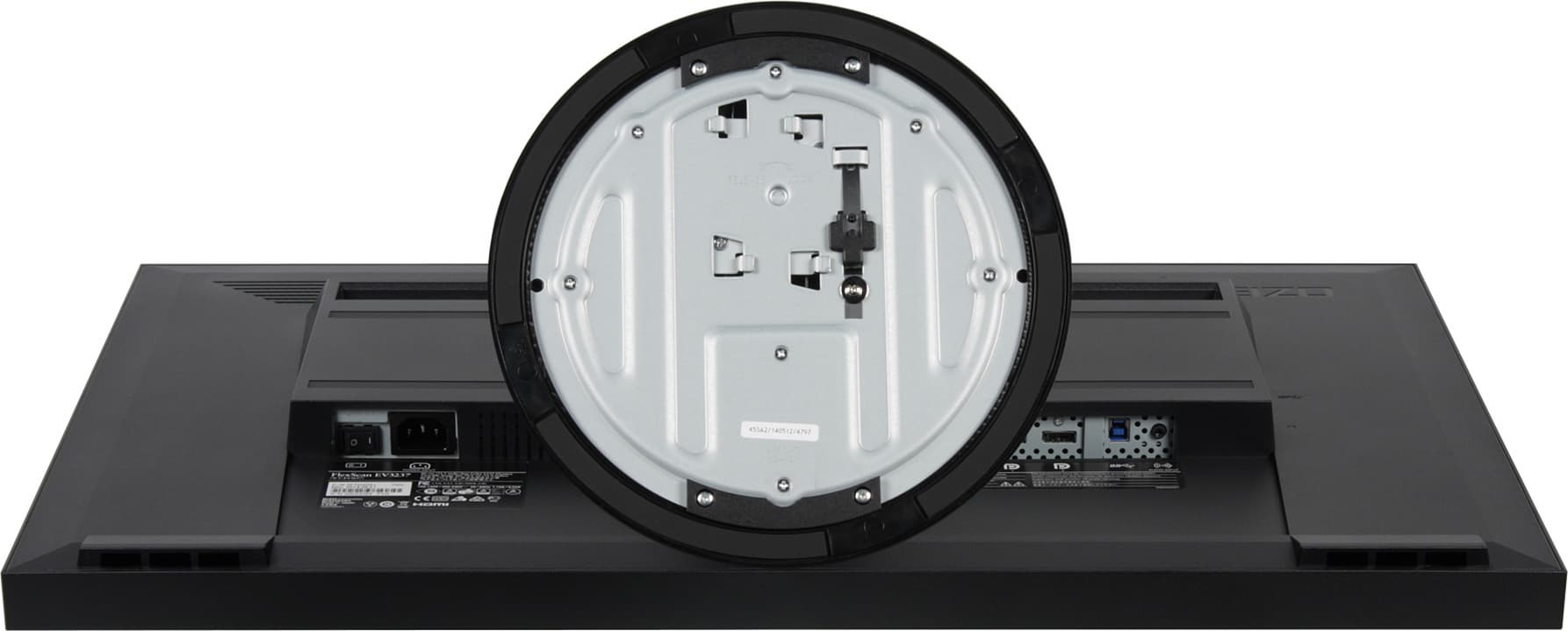

Основание подставки присоединяется к стойке без использования инструментов, не нужно даже заворачивать традиционные винты с барашком. Основание подставки относительно большое по площади, но оно сверху в основном плоское, что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке устойчиво.
Кабели, идущие от разъемов монитора, можно пропустить через кольцо, фиксирующееся сзади на основании подставки в двух положениях — для пропуска кабелей назад или вбок. При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм). Упакован монитор в картонную коробку с очень лаконичным оформлением. Коробка относительно широкая, но имеет только прорезные ручки по бокам, поэтому переносить ее в одиночку не очень удобно, выручают багажные ремни или традиционная ручка из клейкой ленты. Изготовлен монитор в Японии.
Коммутация

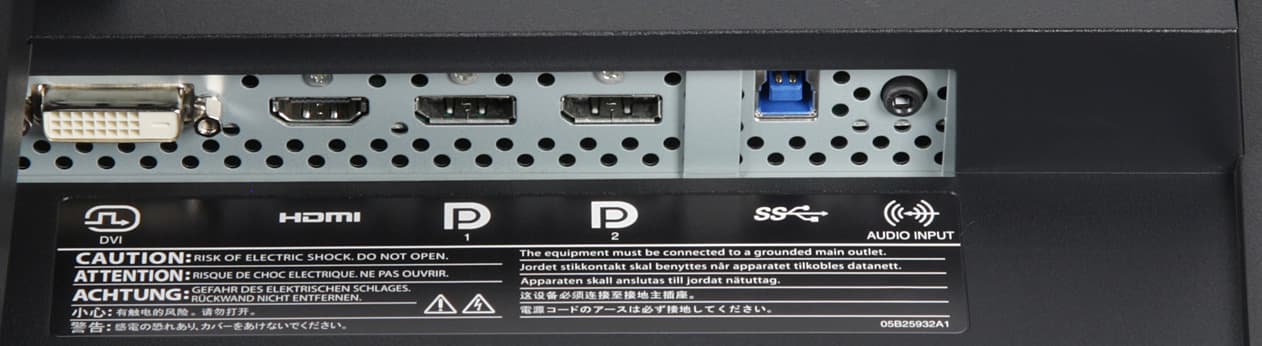

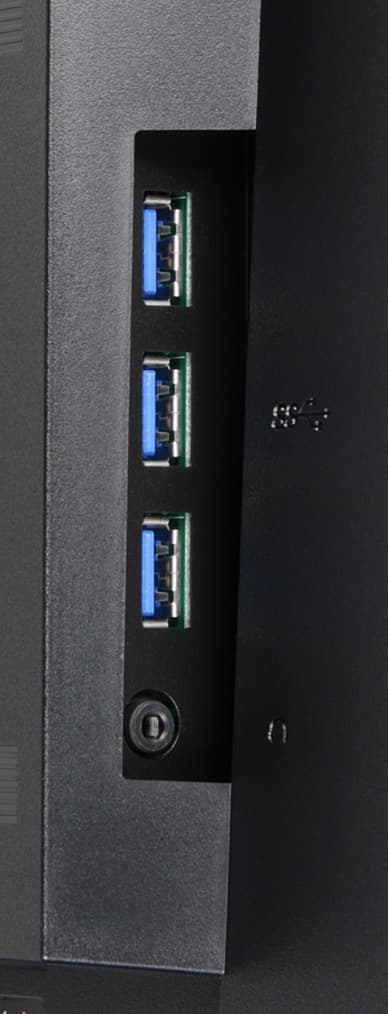

Монитор оснащен четырьмя цифровыми видеовходами: двумя DisplayPort в полноразмерном варианте, одним DVI-D, и одним HDMI. Все входы принимают сигнал до 3840 на 2160 пикселей, но только в случае DisplayPort при этом поддерживается до 60 Гц кадровой частоты, DVI-D и HDMI в этом разрешении работают максимум с кадровой частотой в 30 Гц. Выбор входа осуществляется в списке быстрого меню. Есть автоматический поиск активного входа, который можно отключить.
Для входов DisplayPort и HDMI можно принудительно указать тип кодирования цвета и яркостный диапазон. Эти же входы способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Звук в аналоговом виде заводится через второй разъем миниджек 3,5 мм (источник звука можно выбрать в меню). Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — негромко, без низких частот вообще, с заметными паразитными резонансами на некоторых частотах, с очень большими искажениями на максимальной громкости, но с более-менее выраженным стереофоническим эффектом. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ громкость была достаточной, и даже с большим запасом. Качество звука в наушниках в принципе неплохое — звук относительно чистый, воспроизводятся все частоты, в паузах шума не слышно. Громкость в наушниках регулируется независимо от установки для встроенных громкоговорителей. В монитор встроен USB(3.0)-концентратор с одним входом и тремя выходами тоже 3.0, из которых один (верхний) можно переключить в режим с повышенной мощностью, чтобы быстро зарядить мобильное устройство (но при этом без передачи данных). По умолчанию в режиме ожидания передача данных по USB отключается, но это поведение можно изменить в дополнительном меню установок.
Меню, локализация и управление
Индикатор питания при работе неярко светится белым (можно отключить), в режиме ожидания — оранжевым и не горит, если монитор условно выключен. Если монитор в рабочем режиме и на экране нет меню, то нажатие на любую кнопку выводит меню быстрого доступа

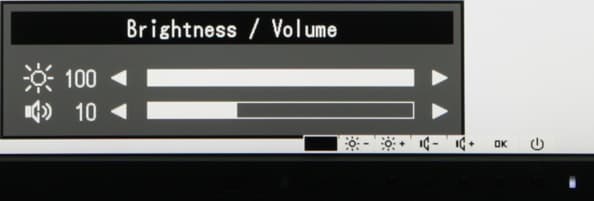

из нескольких пунктов — выбор входа, переключение профилей, настройка PinP/PbyP, управление режимами сохранения энергии, регулировка яркости и громкости,
вход в основное меню и выключение. Значки-подсказки располагаются над кнопками, что упрощает управление и навигацию. Меню относительно крупное, надписи читаемые.
При регулировке / выборе настроек основное окно меню с экрана убирается, что облегчает оценку вносимых изменений.

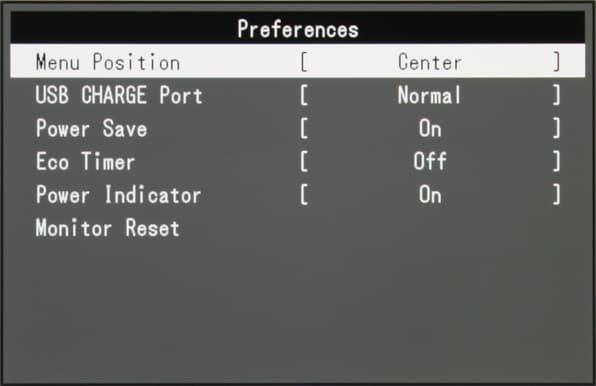

Можно передвинуть меню в одну из пяти фиксированных позиций.

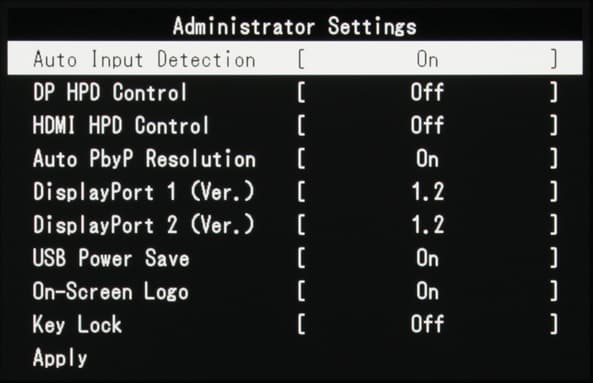

Есть возможность заблокировать кнопки управления. Русской версии экранного меню нет.
На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Качество перевода на русский язык не очень высокое, поэтому лучше пользоваться вариантом руководства на английском языке. Дополнительное программное обеспечение ScreenManager Pro можно загрузить с сайта компании со страницы данного монитора, но работать у нас оно не захотело — сообщало, что поддерживаемый монитор не найден.

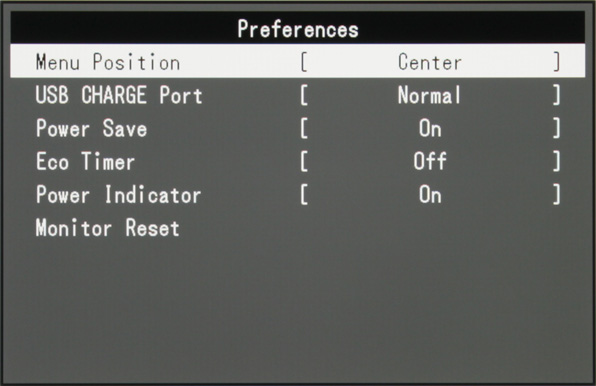

В мониторе есть несколько функций, призванных контролировать энергопотребление. Это переход в режим ожидания синхронно с состоянием подключенного ПК или после 15 секунд отсутствия сигнала (можно отключить), настраиваемый таймер на отключение монитора по истечении определенного времени нахождения в режиме ожидания, режим с автоматической регулировкой яркости в зависимости от уровня внешней освещенности, автоматическое уменьшение яркости подсветки для темных в среднем изображений (можно не включать), также монитор может отслеживать присутствие субъекта перед монитором и переходить в ждущий режим через некоторый интервал отсутствия пользователя. Работа датчиков освещенности и присутствия настраивается в меню. Отметим два момента — датчик освещенности направлен вперед и отслеживает скорее светлоту одежды пользователя, чем освещенность в помещении, а датчик присутствия реагирует на движение, а не наличие/отсутствие препятствия перед монитором.

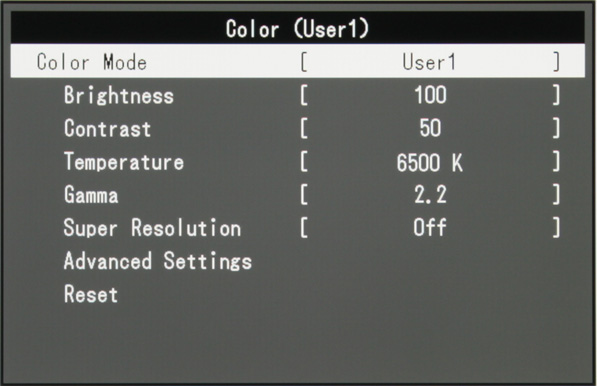

Есть стандартные настройки яркости (подсветки) и контраста, а также не всегда встречающиеся оттенка и насыщенности.

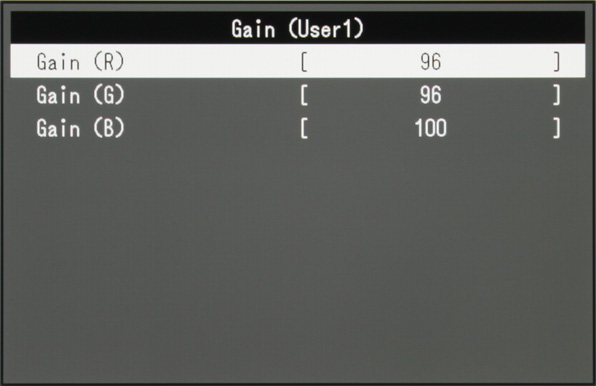

Цветовой баланс определяется выбором одного из значений цветовой температуры, также его можно подправить регулировками интенсивности трех цветов.
Для кривой гамма-коррекции предлагается три профиля с фиксированными значениями. Функция Super Resolution может улучшить визуальное восприятие изображения с низким разрешением при его масштабировании до разрешения экрана. Есть три предустановленных профиля с наборами настроек (в том числе и профиль Paper, в котором понижена интенсивность синей компоненты), а также два пользовательских профиля с повышенной свободой по настройке параметров. Сочетания настроек, по всей видимости, запоминаются для каждого типа подключения.
Режимов геометрической трансформации три: принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); увеличение до границ экрана с сохранением исходных пропорций и вывод точка в точку по пикселям в центре экрана.
В случае подключения бытовому источнику видеосигнала есть вариант и автоматического определения нужного вида трансформации.

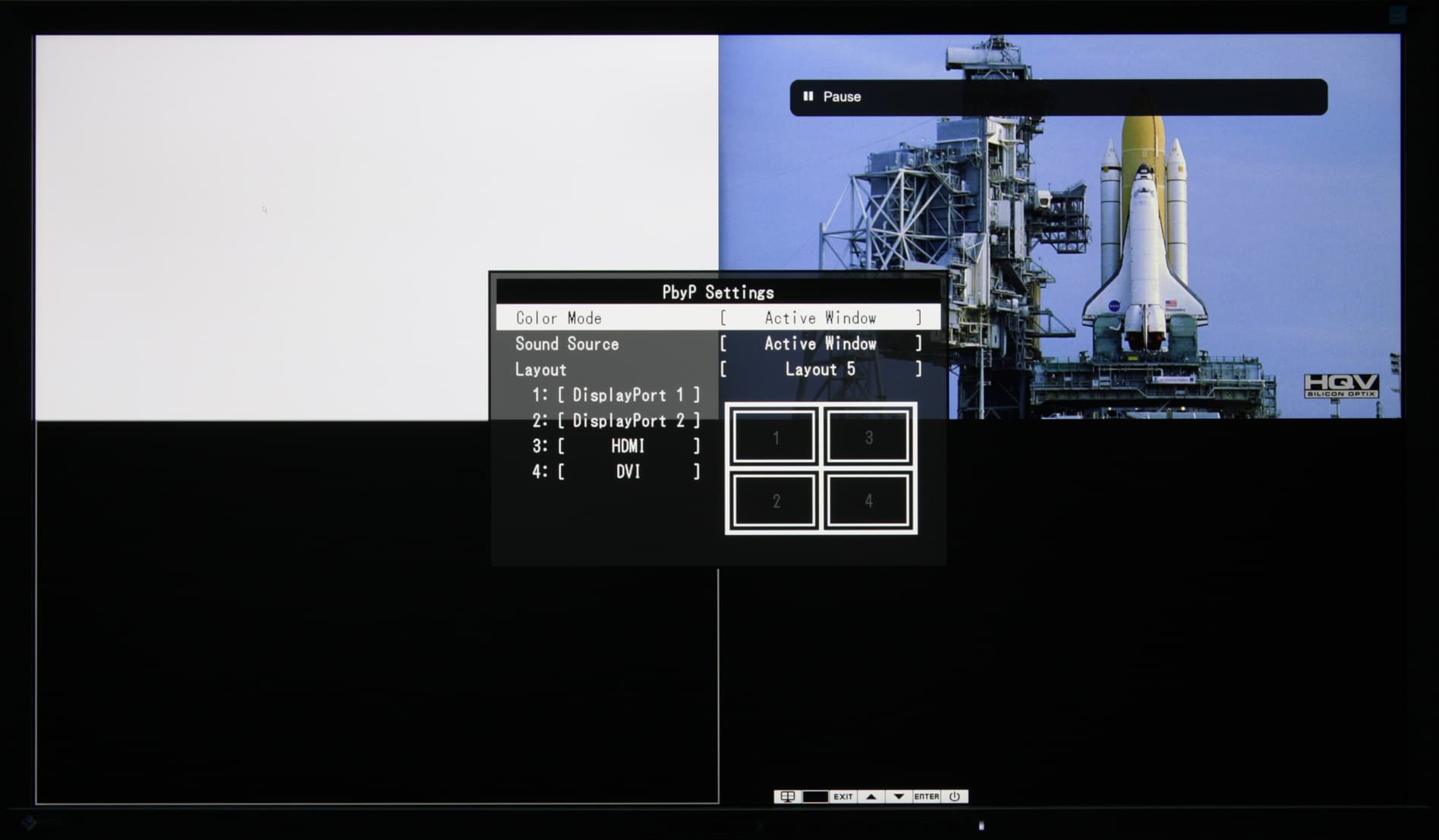

Присутствует функция двойного изображения картинка-в-картинке (PinP) и картинка-рядом-с-картинкой (PbyP). Режим цветокоррекции можно устанавливать для каждого окна в отдельности или для всего экрана. Источник звука соответствует активному окну (переключается кнопкой) или выбирается из входов, изображение от которых выводится на экран. В режиме PinP выбирается положение дополнительного окна в одном из четырех углов, а также его размер, соответствующий ширине в 1024 или 1280 пикселей. Если разрешение сигнала для дополнительного окна соответствует одному из этих значений, то при совпадении с размерами на экране монитора вывод будет осуществляться пиксель в пиксель. В режиме PbyP при разделении экрана на две части можно получить два изображения с разрешением 1920 на 2160 или 3840 на 1080, на три — два 1920 на 1080 и одно 1920 на 2160, на четыре — четыре с разрешением 1920 на 1080, и каждое при совпадении физического разрешения на мониторе и входного сигнала будет выводиться пиксель в пиксель.
То есть на этом мониторе можно получить до четырех полноценных рабочих столов/изображений от четырех источников.
По умолчанию монитор вынуждает источник менять разрешение окон так, чтобы вывод осуществлялся пиксель в пиксель, но такое поведение можно отключить в дополнительном меню установок.
Подключение по HDMI или DVI из-за ограничения в 30 кадр/с при максимальном разрешении интересно только в качестве источника для дополнительного окна (с меньшим разрешением) или источника видеоизображения. Поэтому все основные тесты проводились при подключении по DisplayPort в режиме 3840 на 2160 пикселей при 60 Гц кадровой частоты.
Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает только прогрессивные сигналы, а именно 576p, 480p, 720p и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости высокие. Интерполяция низких разрешений к разрешению матрицы выполняется без значимых артефактов.
«Кристаллический» эффект выражен настолько слабо, что можно признать его отсутствие, есть только незначительная вариация яркости и цветового тона в масштабе соседних пикселей. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.
Тестирование ЖК-матрицы
Микрофотографии матрицы

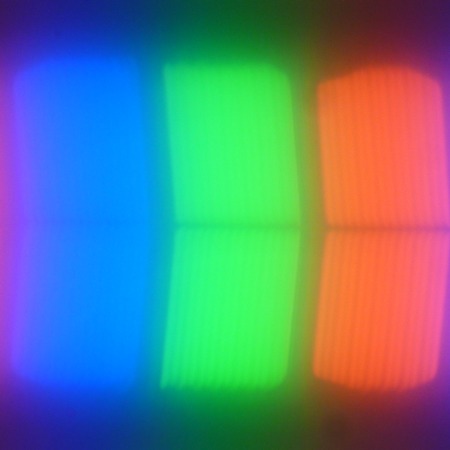

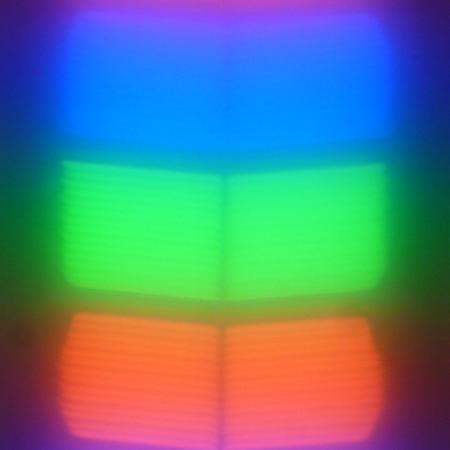

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, при желании на фрагменте ниже, соответствующем одному пикселю, можно разглядеть типичную для IPS структуру в виде параллельных полосок, а также что каждый субпиксель делится перетяжкой на два равных домена, ориентированных под небольшим углом друг к другу:

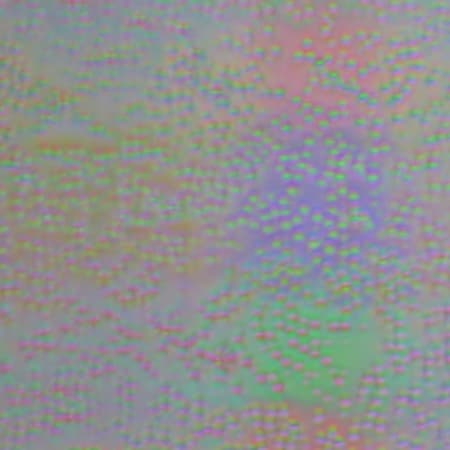

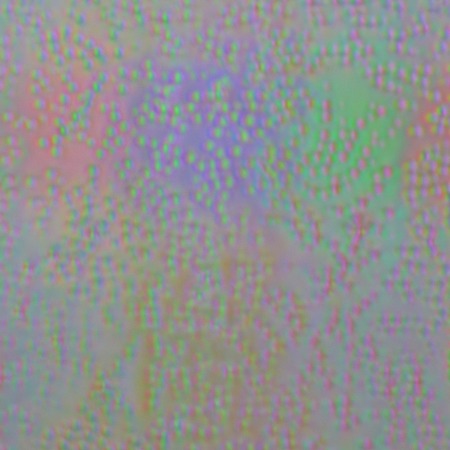

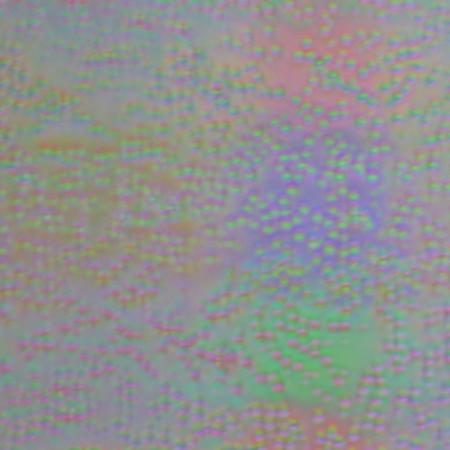

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:
Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб двух приведенных выше фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.
Оценка качества цветопередачи

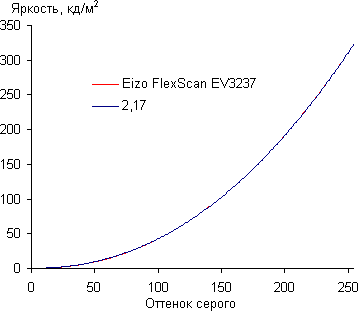

Для оценки характера роста яркости мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при выборе предустановленного профиля 2.2 для настройки Gamma. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

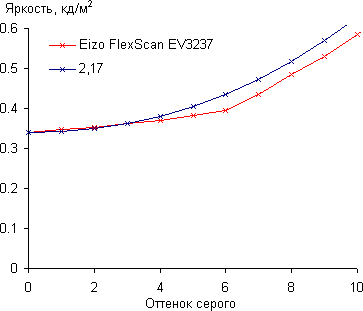

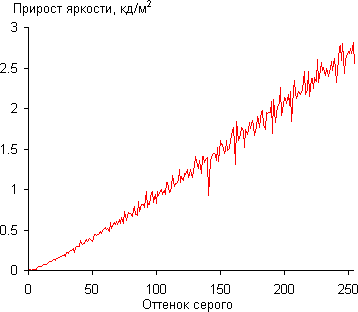

Рост прироста яркости очень равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе и в темной области:
Аппроксимация полученной гамма-кривой дала показатель 2,17, что незначительно ниже стандартного значения 2,2, при этом реальная гамма-кривая очень мало отклоняется от аппроксимирующей показательной функции:
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

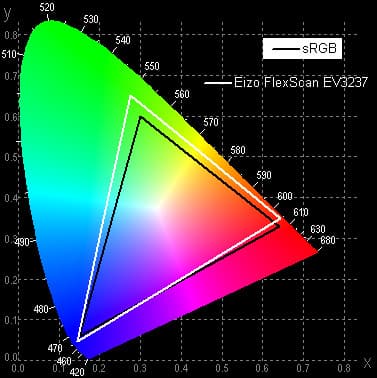

Цветовой охват немного отличается от sRGB:
Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют насыщенность близкую к естественной. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

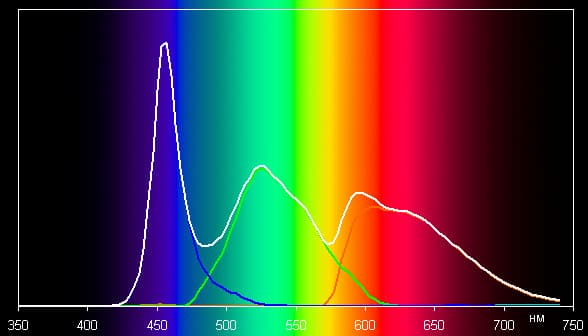

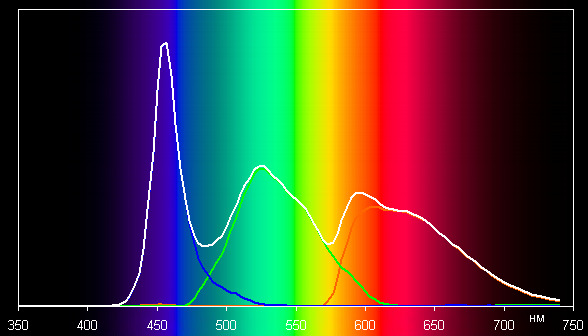

Такой спектр относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

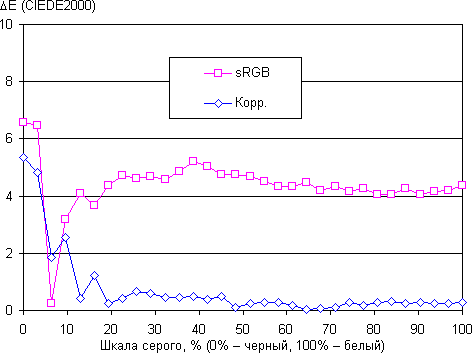

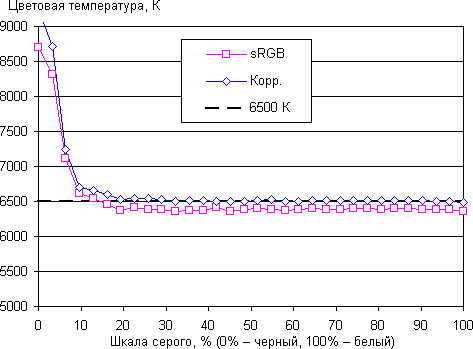

При выборе профиля sRGB цветопередача близка к стандартной, и все же мы попытались вручную немного скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае предустановленного профиля sRGB и после ручной коррекции:
Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция позволила добиться почти идеального результата. Впрочем, даже требовательные пользователи вполне могут ограничиться выбором предустановленного профиля sRGB.
Измерение равномерности черного и белого полей, яркости и энергопотребления

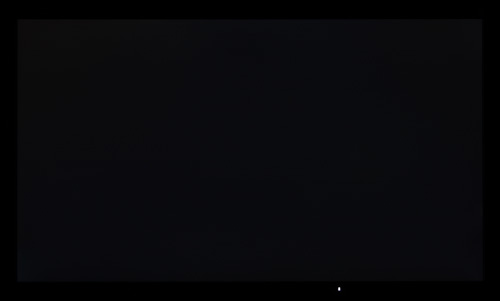

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,35 кд/м² | −6,8 | 8,6 |
| Яркость белого поля | 333 кд/м² | −6,1 | 6,8 |
| Контрастность | 960:1 | −8,4 | 4,3 |

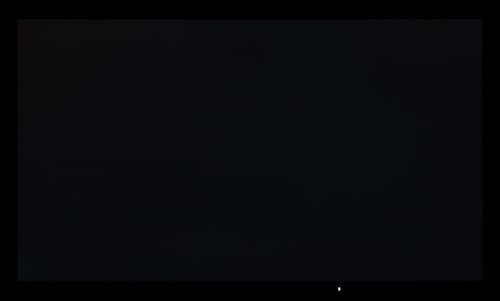

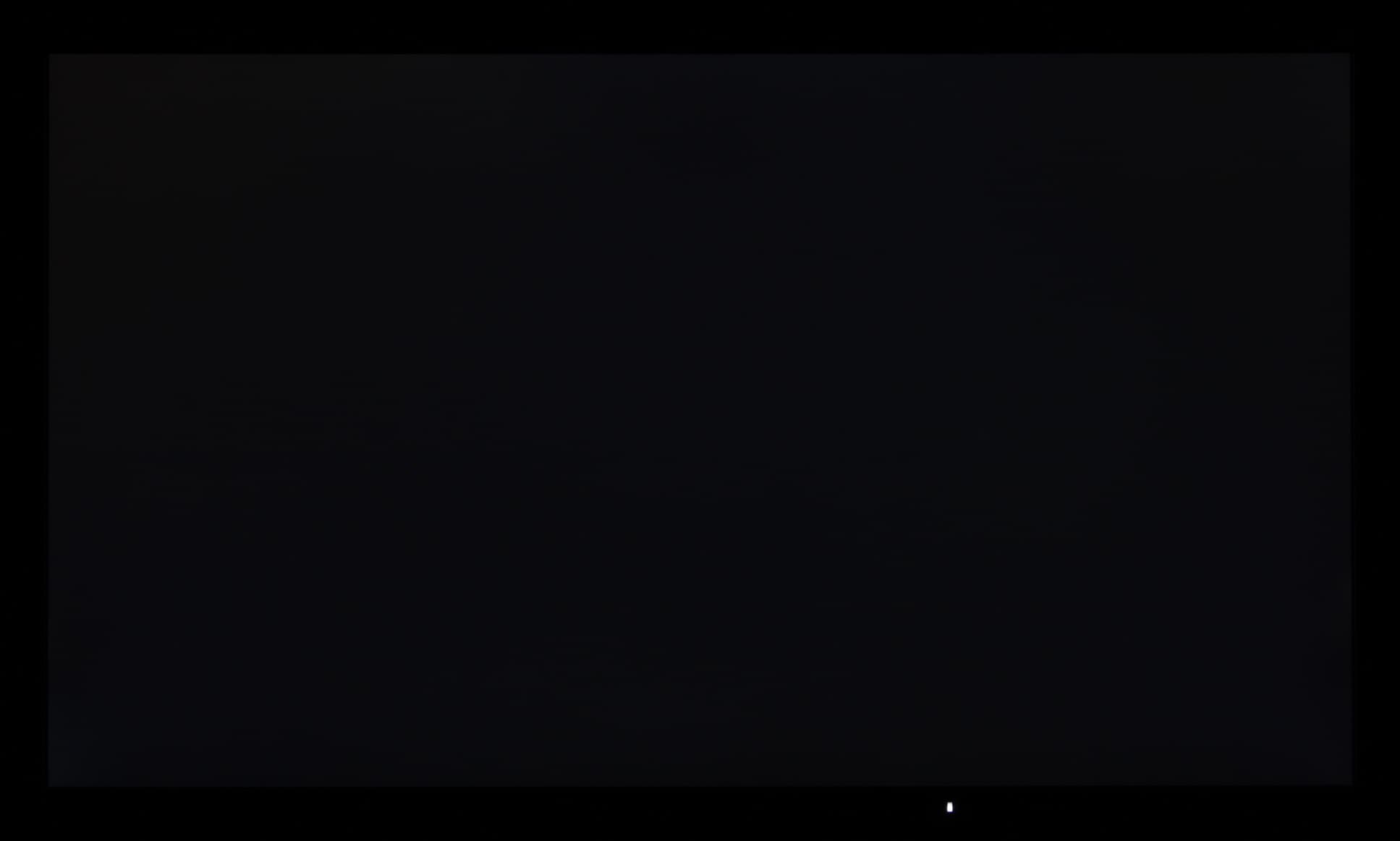

Аппаратные измерения показали великолепную равномерность всех трех параметров и довольно высокую для матрицы IPS контрастность. И даже при визуальной оценке к равномерности черного поля нет никаких претензий:

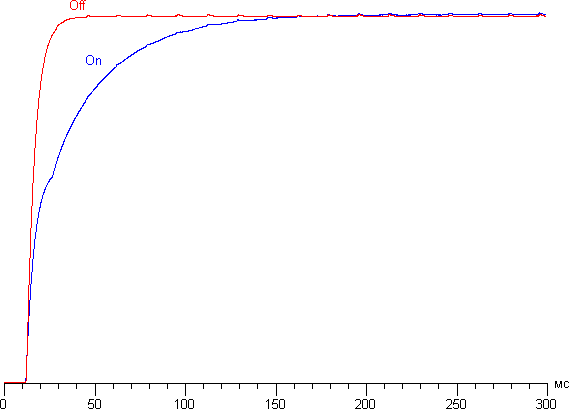

При включении режима с динамической подстройкой яркости установившаяся контрастность формально возрастает, так как на черном поле во весь экран яркость подсветки уменьшается. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля (после его вывода в течение 5 секунд) на белое при выключенной и включенной динамической подстройки яркости:
Видно, что яркость подсветки повышается плавно и нелинейно и буквально за доли секунды. Есть ли практическая польза от этой функции — решать пользователю. Главное, что ее можно не включать.
Яркость белого поля в центре экрана и потребляемая от сети мощность:
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 341 | 55 |
| 50 | 186 | 35 |
| 0 | 1,9 | 17 |
В режиме ожидания и в условно выключенном состоянии монитор потребляет порядка 0,4 Вт. Но если активен датчик присутствия, то в режиме ожидания потребление повышается до 9,8 Вт. Механический выключатель на задней панели полностью отключает монитор от сети.
Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в огромных пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в очень темном помещении.

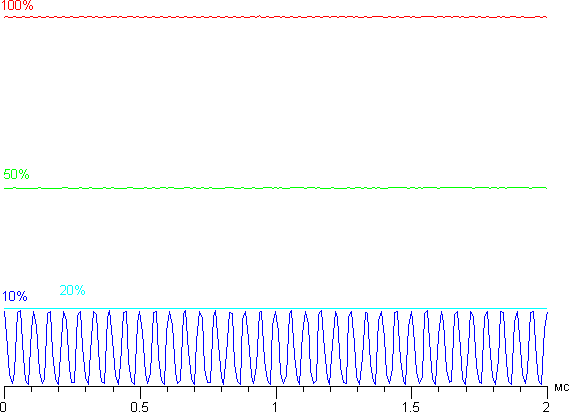

На любом уровне яркости модуляция подсветки или отсутствует или минимальная, что исключает видимое мерцание экрана. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени при различных значениях настройки яркости:
Остаточная модуляция есть только на самой низкой яркости, да и то с очень высокой частотой в 18 кГц.
Определение времени отклика и задержки вывода

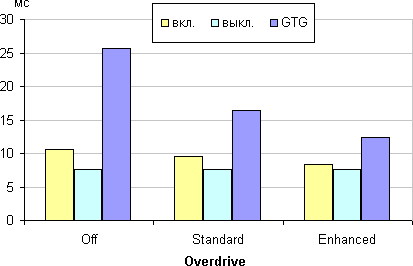

Время отклика зависит от значения настройки Overdrive, которая управляет разгоном матрицы. Ступени регулировки три. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между некоторыми полутонами (столбики GTG):

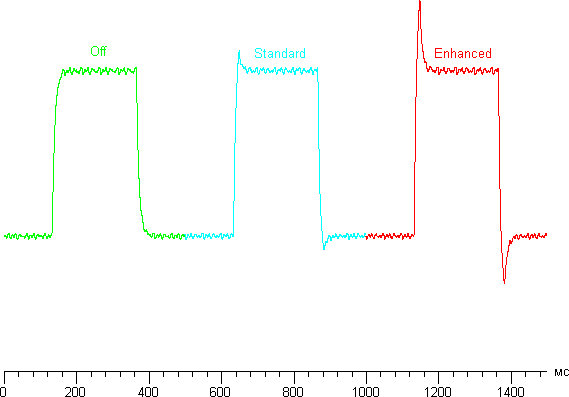

Так выглядят графики для перехода между оттенками 40% и 60% при различных значениях Overdrive (вертикальная ось — яркость, горизонтальная — время):
Оптимальным с нашей точки зрения является среднее значение, так как при максимальном разгоне артефакты уже очень заметны. В целом такой скорости матрицы вполне достаточно даже для игр в динамичные игры.
Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключения страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянна/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила почти 60 мс при 30 Гц кадровой частоты и 40 мс при 60 Гц (независимо от разрешения). Второе значение уже соответствует задержке (полной!), которая не ощущается при работе, да и в динамичных играх ее вряд ли можно заметить.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля в процентах от максимальной яркости белого поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −34/35 |
| Горизонтальное | −50/49 |
| Диагональное | −42/42 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре, впрочем, оставаясь примерно нейтрально-серым по оттенку. Контрастность в диапазоне углов ±82° приближается к отметке 10:1 только при отклонении по диагонали, и при отклонении к одному углу (из двух протестированных) опускается ниже после отметки 72°.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Стабильность цветов в целом очень хорошая, хотя светло-синий и синий слегка выбиваются.
Выводы
Пожалуй, только из-за отсутствия поддержки охвата AdobeRGB и 10-битного режима ЖК-монитор Eizo FlexScan EV3237 нельзя отнести к профессиональным моделям, предназначенным для прецизионной работы с цветом. Впрочем, по качеству изображения и оснащенности дополнительными функциями данный монитор превосходит некоторые мониторы, претендующие на звание профессиональных. Особенно мы отметим высокую точность цветопередачи при выборе предустановленного профиля sRGB, а также великолепную равномерность черного и белого полей.
Достоинства:
- Отличное качество цветопередачи
- Великолепная равномерность черного и белого полей
- 10-битная внутренняя таблица соответствия цветов
- Четыре цифровых видеовхода, в том числе два DisplayPort
- Продвинутые режимы картинка-в-картинке и картинка-рядом-с-картинкой
- Строгий и эргономичный дизайн
- Отсутствие мерцания подсветки и очень широкий диапазон яркости
- Удобная регулируемая подставка
- Трехпортовый USB(3.0)-концентратор с одним портом для быстрой зарядки
- Эффективный регулируемый разгон матрицы и небольшая задержка вывода
- Хорошее качество выхода на наушники
- Переход в спящий режим по датчику присутствия
- Подстройка яркости по датчику освещенности
- Режим с низкой интенсивность синей компоненты
- Есть механический выключатель питания
- VESA-площадка 100 на 100 мм
Недостатки:
- Отсутствие русификации и невысокое качество перевода руководства на русский язык
За дизайн и функциональное оснащение монитор Eizo FlexScan EV3237 заслуживает редакционную награду «За оригинальный дизайн»
