В качестве главной особенности данного монитора производитель указывает поддержку MHL-подключения в версии 2.0. Напомним, что это позволяет при использовании мобильного устройства с функцией передачи изображения через разъем Micro-USB вывести на рассматриваемый монитор видеоизображение с разрешением до 1920 на 1080 пикселей и кадровой частотой до 60 Гц в прогрессивном режиме. Этого достаточно для комфортного просмотра кино или для игр на большом экране.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Микрофотографии матрицы
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | VA со светодиодной (W-LED) подсветкой |
| Диагональ | 24 дюйма (531,3×298,8 мм) |
| Отношение сторон | 16:9 |
| Разрешение | 1920×1080 пикселей |
| Шаг пикселей | 0,276 мм |
| Яркость | 250 кд/м² |
| Контрастность | 3000:1, динамическая 20 000 000 : 1 |
| Углы обзора | 178° (гор.) и 178° (верт.) |
| Время отклика | 4 мс от серого к серому (GTG), 12 мс тип. |
| Количество отображаемых цветов | 16,7 млн. (24 бита) |
| Интерфейсы |
|
| Совместимые видеосигналы | До 1920×1080 пикселей при 60 Гц (Отчет MonInfo для VGA-подключения) (Отчет MonInfo для HDMI-подключения) |
| Акустическая система | Встроенные громкоговорители, 2×2 Вт |
| Особенности |
|
| Размеры (Ш×В×Г) | 422×546×191 мм с подставкой |
| Масса | 3,7 кг с подставкой |
| Потребляемая мощность | 22,8 Вт (Energy Star), менее 0,5 Вт в режиме ожидания |
| Напряжение питания | 100—240 В, 50/60 Гц (внешний БП) |
| Комплект поставки (необходимо уточнять перед покупкой) |
|
| Ссылка на сайт производителя | www.benq.ru |
| Средняя цена по данным Яндекс.Маркет | T-10494608 |
| Предложения по данным Яндекс.Маркет | L-10494608-10 |
Внешний вид

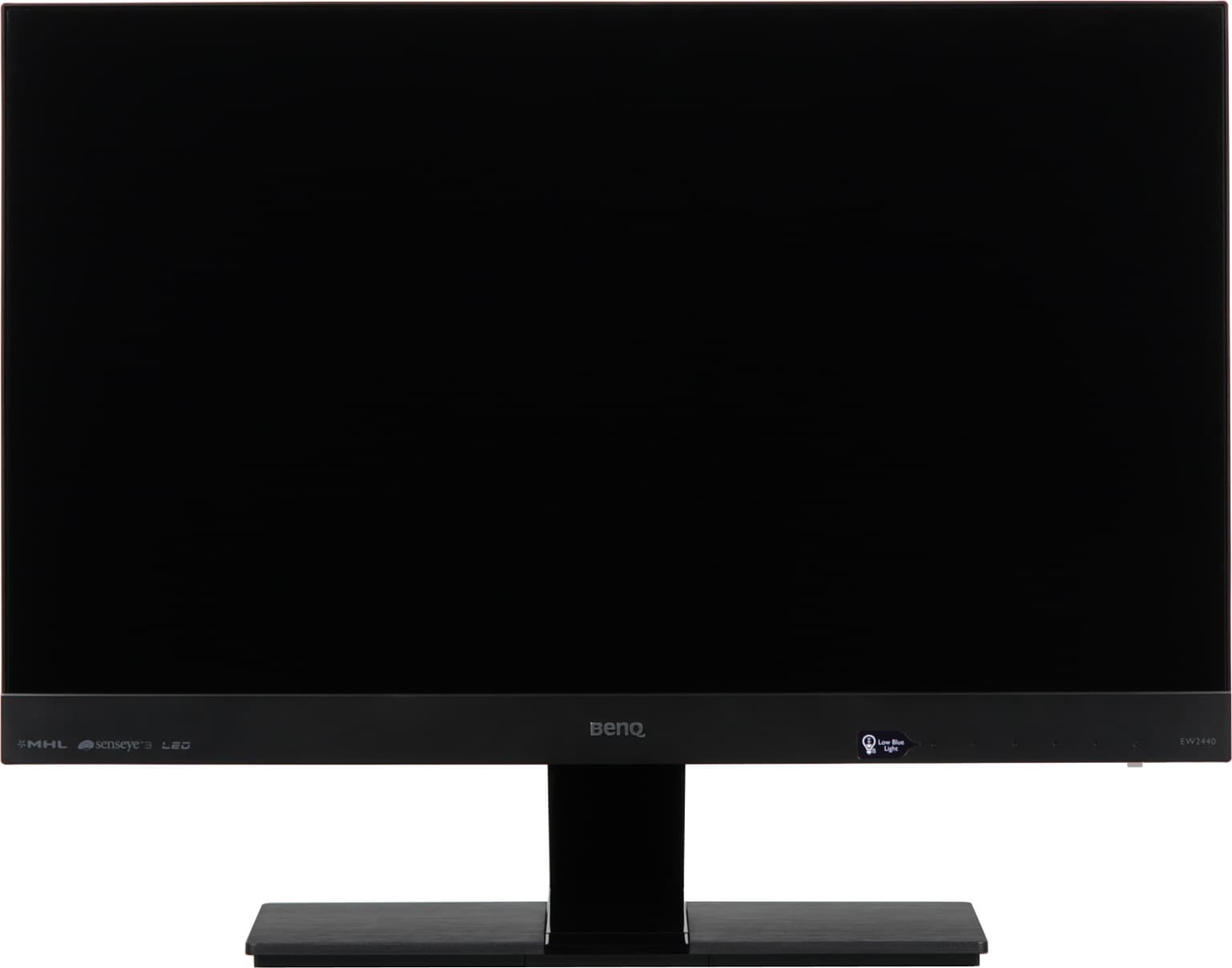

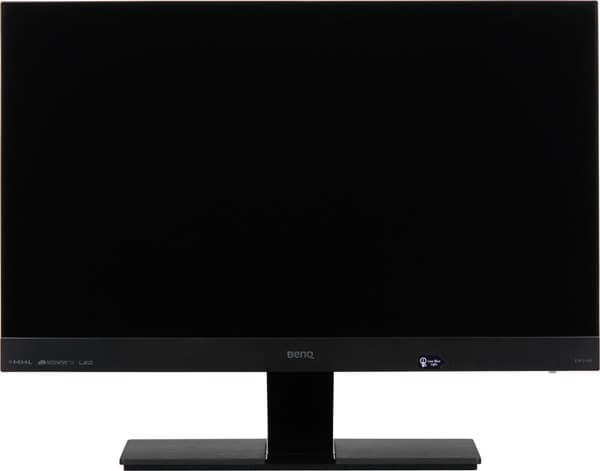

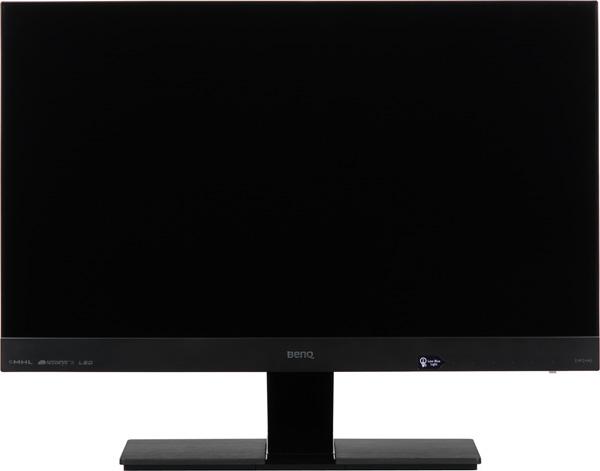

Дизайн строгий и даже слегка элегантный. Корпус монитора и пластиковые детали подставки изготовлены из черного пластика с зеркально-гладкой (например, задняя панель), с матовой под неполированный металл (например, часть основания подставки) или с просто матовой (например, фронтальная рамка) поверхностью. Внешняя поверхность матрицы полуматовая (больше матовая, но некая «зеркальность» отражения присутствует), черная и относительно жесткая. Фронтальная поверхность экрана выглядит как монолитная черная матовая поверхность, ограниченная снизу относительно узкой рамкой, а по периметру — узкой окантовкой из матового пластика с декоративной гребенкой. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами экрана и собственно областью отображения есть поля сверху и с боков порядка 7 мм и порядка 1 мм до фронтальной рамки снизу. В правой нижней части рамки расположены сенсорные кнопки управления и кнопка включения-выключения, обозначенные просто выдавленными точечками и значком питания.
На нижнем торце под кнопкой питания находится молочно-белый рассеиватель индикатора состояния. Разъем питания и интерфейсные разъемы расположены в неглубокой нише на задней панели.

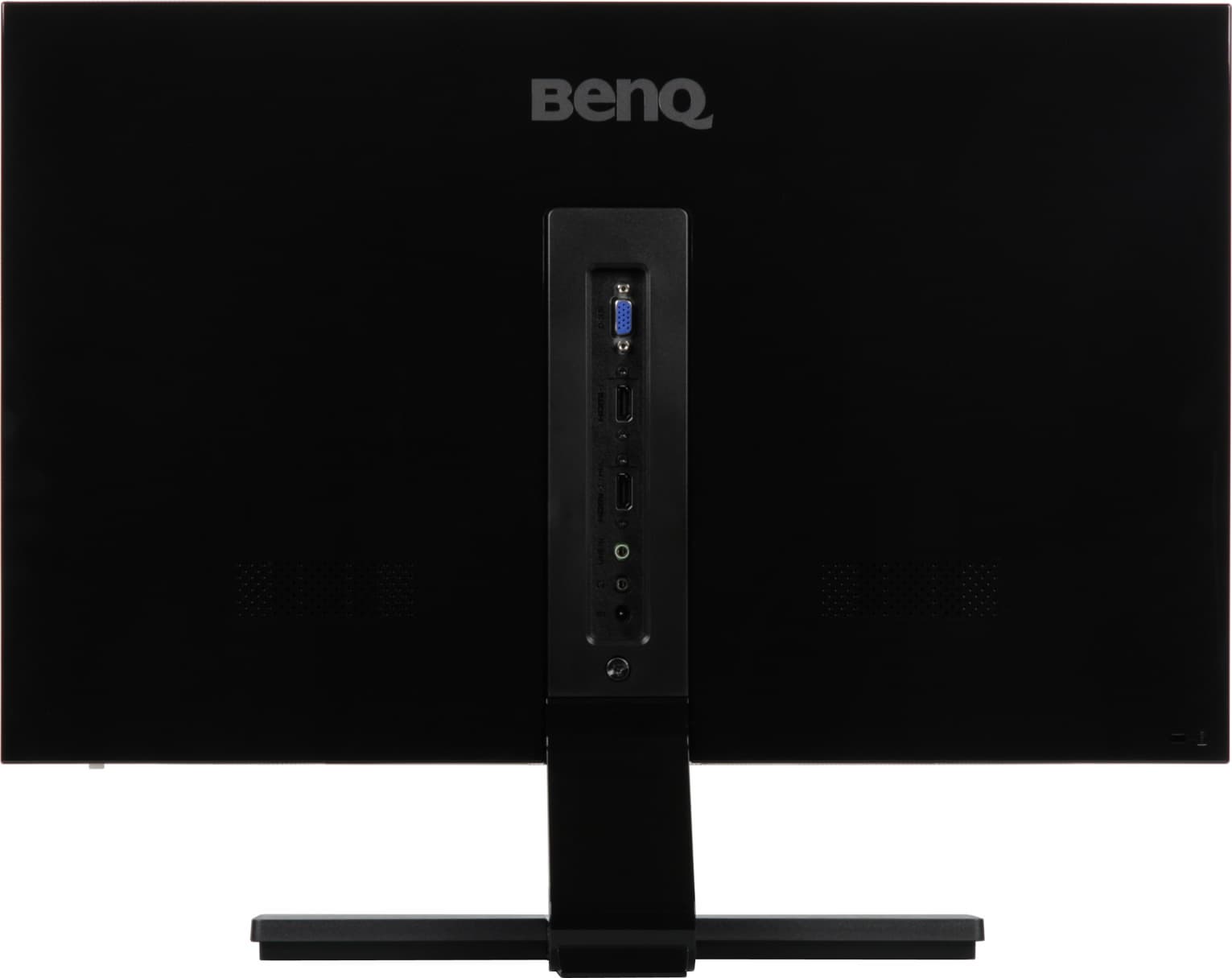

Ориентированы разъемы от плоскости экрана и повернуты на 90° (про которые это можно сказать) относительно привычной ориентации. В итоге они поместились на узкой вертикальной панельке, являющейся как бы продолжением стойки подставки. Подключать кабели к разъемам относительно удобно, но подписи (просто выдавленные в пластике) к разъемам практически нечитаемые, а в данном случае их нужно читать, так как только один из двух HDMI поддерживает MHL. В нижнем углу на задней панели можно найти разъем для кенсингтонского замка. За двумя симметрично расположенными решетками на задней панели расположены миниатюрные громкоговорители овальной формы. Верхний шарнир допускает немного наклонять блок экрана вперед от вертикального положения, больше — назад.

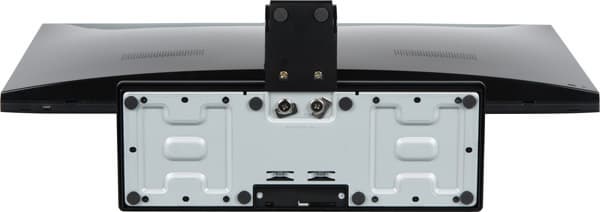

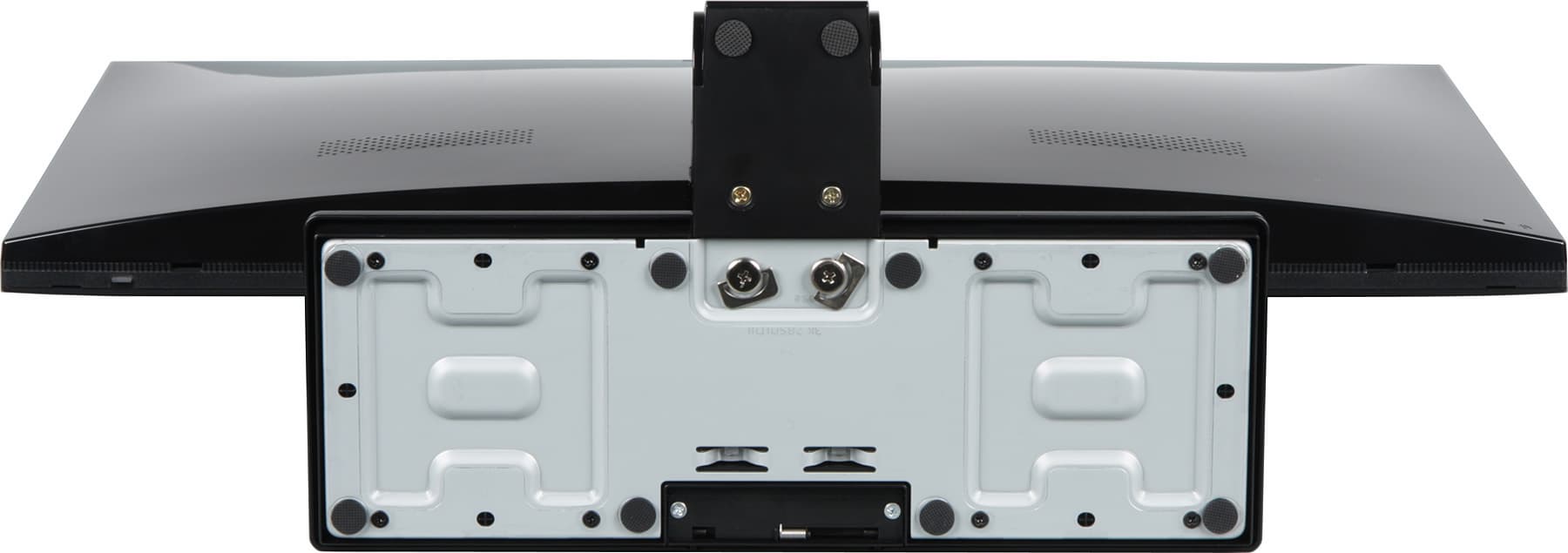

Несущие элементы стойки и основания подставки изготовлены из штампованной стали и отлиты из магний-алюминиевого сплава. Снизу на основание подставки наклеены резиновые ножки-таблетки, благодаря чему монитор фиксируется на гладких поверхностях и не царапает их при перемещении.

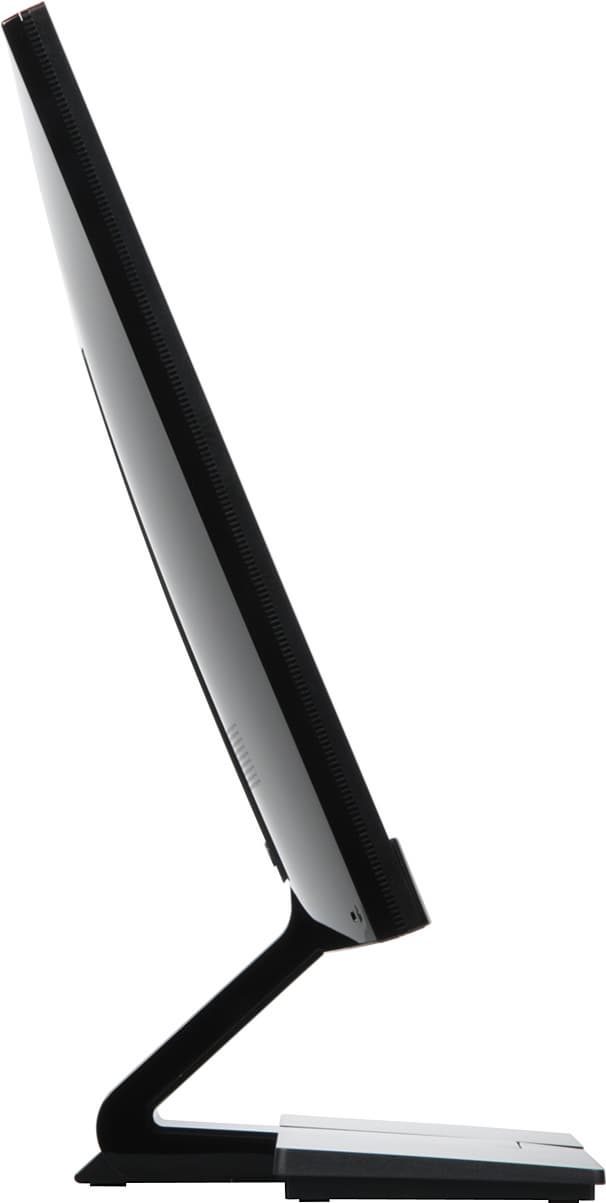

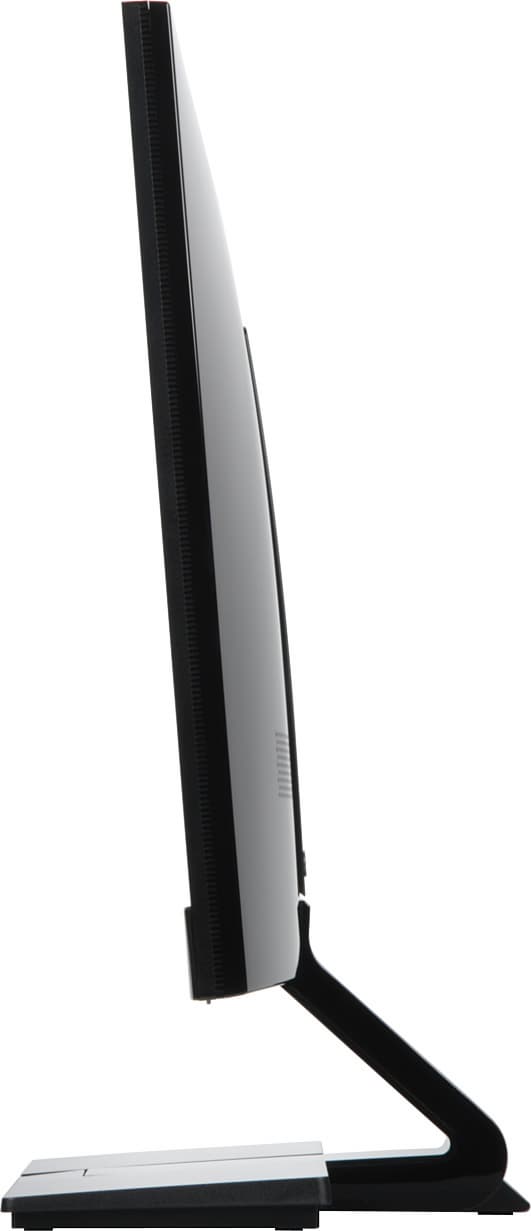

Конструкция подставки достаточно жесткая. Стоит монитор устойчиво. Площадь основания небольшая, к тому же сверху оно плоское и почти горизонтальное.

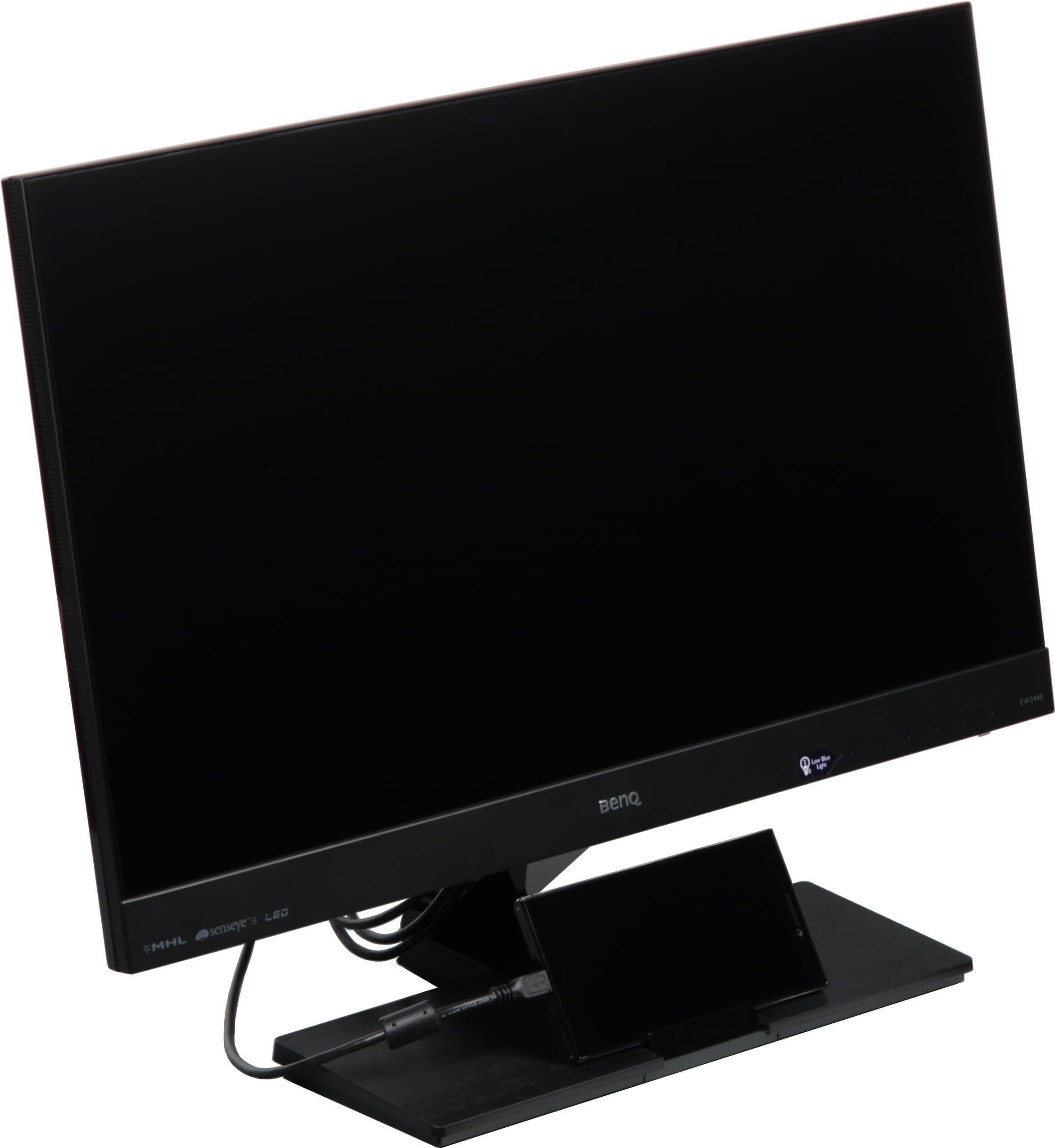

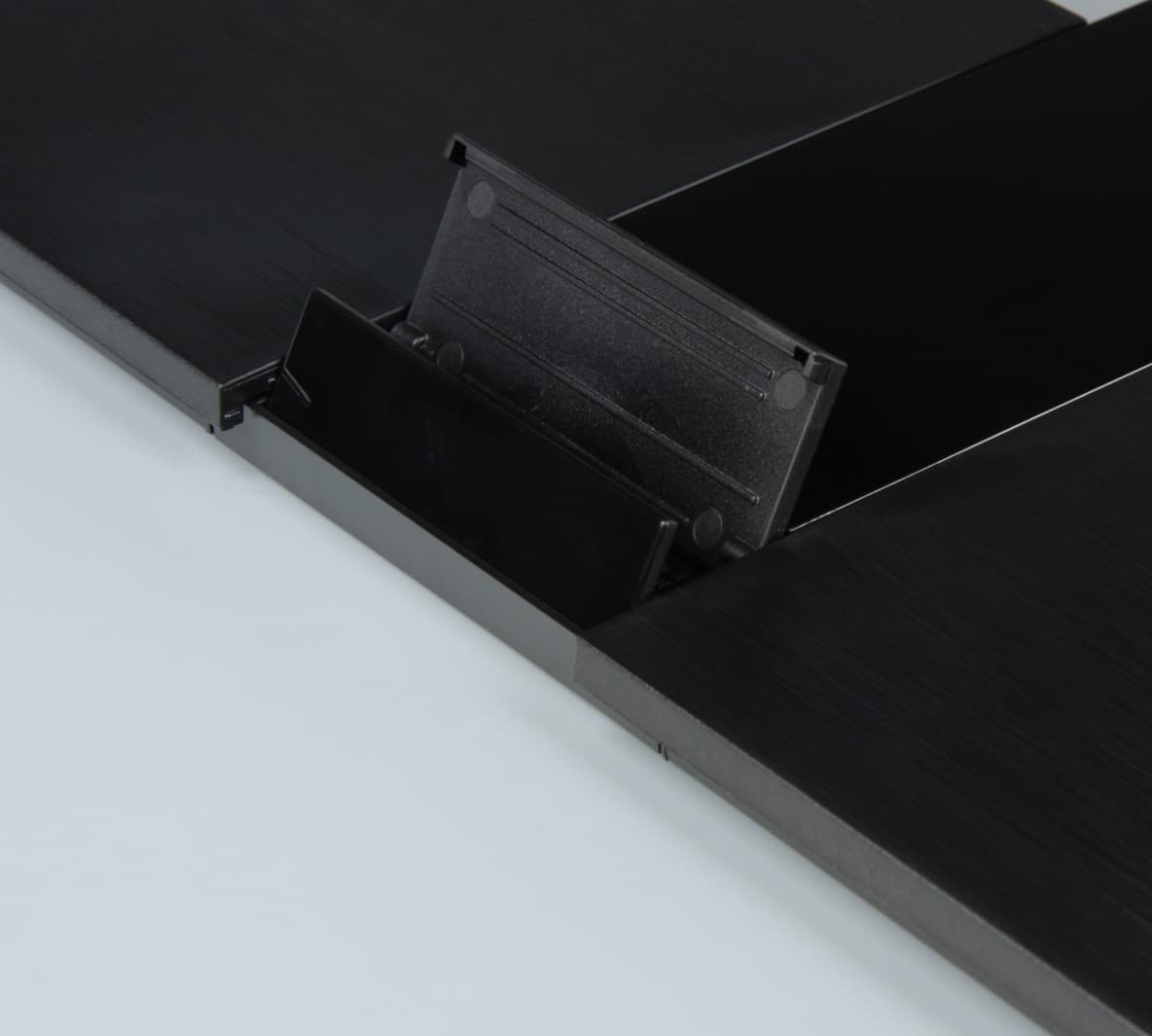

В итоге монитор отнимает у стола не очень много полезной площади. Особенность данного монитора является встроенный в подставку держатель для мобильных устройств, состоящих из двух пластинок на шарнирах, при этом в сложенном состоянии держатель спрятан заподлицо с плоскостью основания.

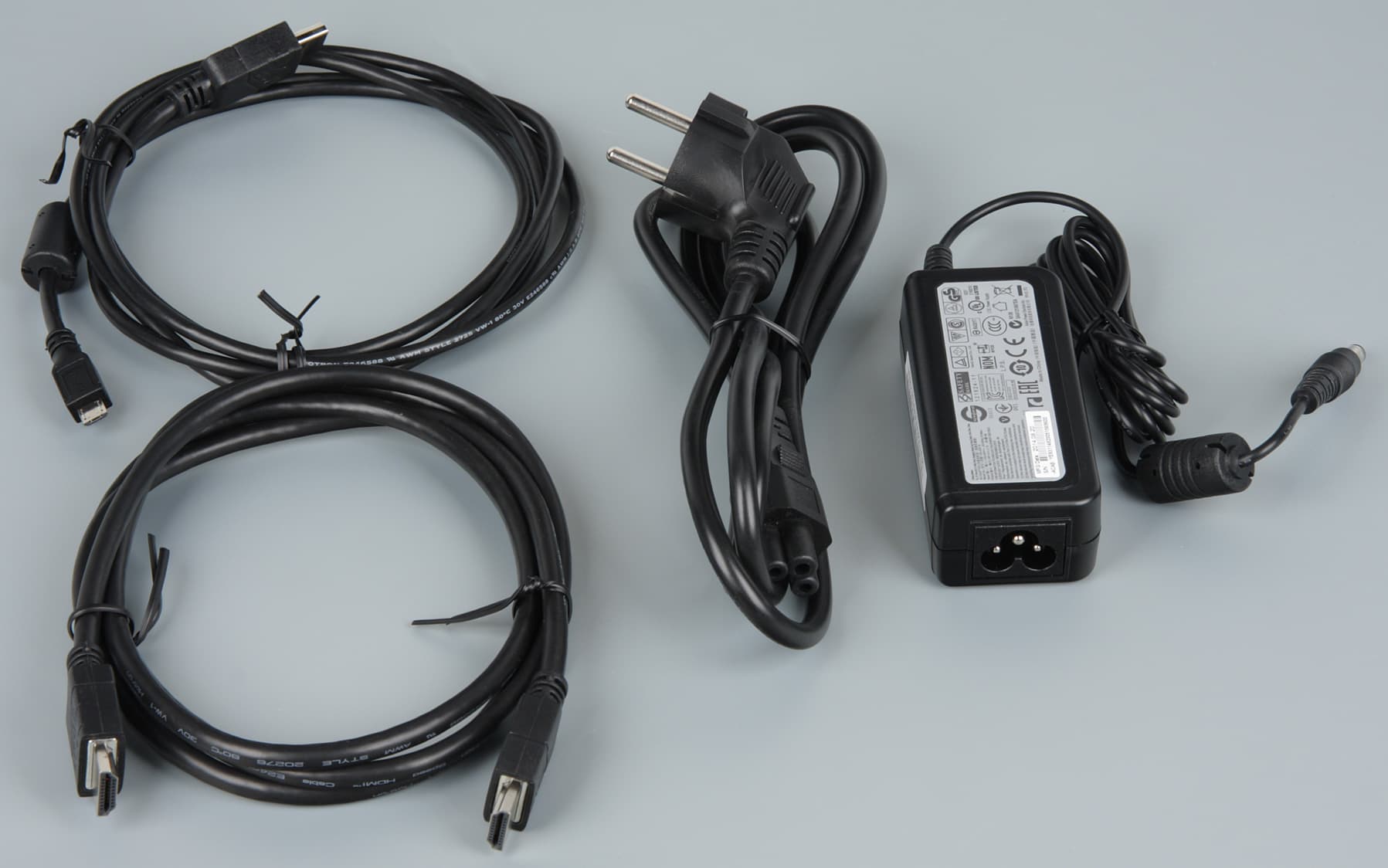

Отходящие кабели можно стянуть в аккуратный пучок с помощью комплектной стяжки с «липучкой». Упакован монитор в скромно оформленную коробку, которая относительно широкая, но имеет только прорезные ручки по бокам, поэтому переносить ее в одиночку неудобно.
Коммутация

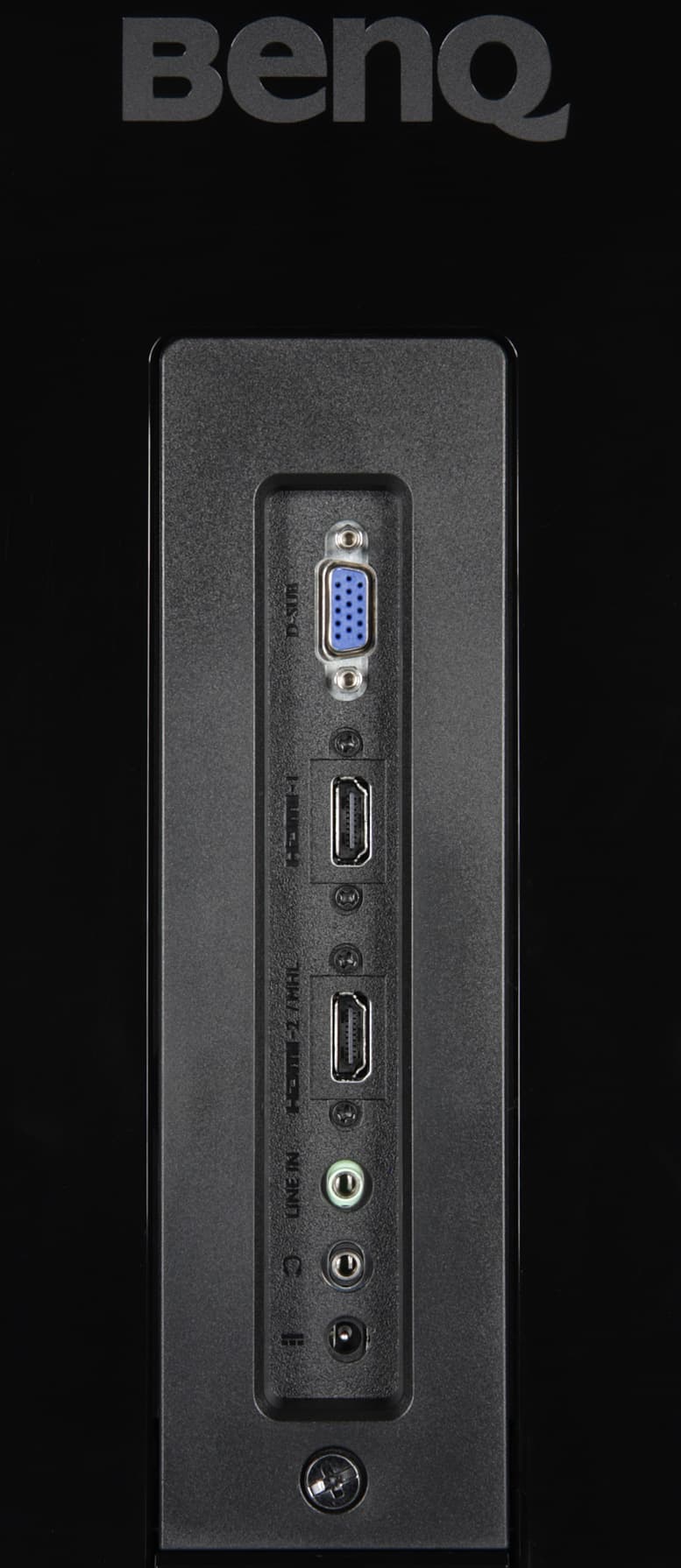

Монитор оснащен двумя цифровыми входами — парой HDMI, а также аналоговым VGA-входом. VGA-вход может также работать в «бытовом» режиме, то есть принимать компонентный цветоразностный видеосигнал (тип сигнала — RGB или компонентный — можно задавать принудительно), но для подключения к плееру в этом случае потребуется кабель переходник с VGA на 3 RCA. Один из входов HDMI поддерживает MHL, при этом соответствующий кабель (с HDMI на Micro-USB) входит в комплект поставки.
Для входов HDMI в случае RGB-сигнала можно выбрать яркостный диапазон. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню (в быстром или в основном). Также есть автоматический поиск активного входа, при этом HDMI можно исключить из перебора. Если на текущем входе пропадает сигнал и монитор не находит его на других входах, то он переходит в спящий режим, из которого выходит, при появлении сигнала или переходит в выключенное состояние через 10/20/30 минут, если активирована соответствующая функция.
Встроенные громкоговорители не очень громкие даже для индивидуального использования и имеют среднее для своего класса качество звука. Звук в наушниках достаточно громкий, но без запаса, шума в паузах нет, низких частот тоже нет, да и чистотой звук не отличается. Для просмотра кино в наушниках лучше использовать какой-нибудь другой источник сигнала. Регулировка громкости и отключение звука выполняются с помощью меню. Для ввода аналогового звука имеется гнездо миниджек 3,5 мм. Порты HDMI также способны принимать аудиосигнал, но в цифровом виде, при этом через меню все равно можно принудительно выбрать аналоговый аудиовход в качестве текущего.
Меню, локализация и управление

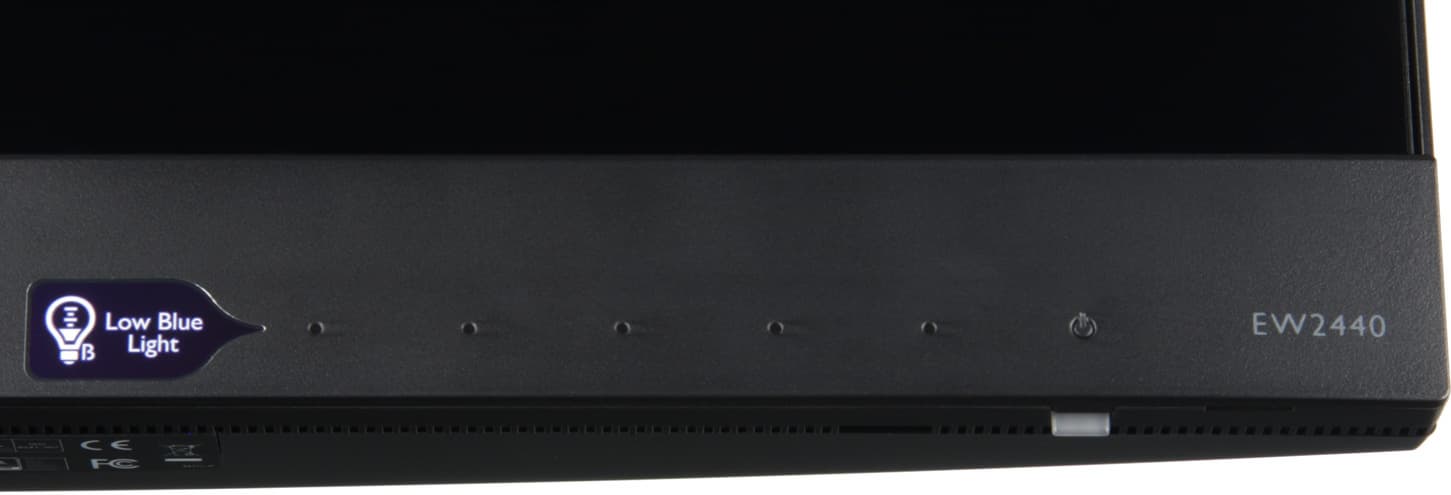

Индикатор состояния неяркий, и его пользователю практически не видно, что хорошо. Индикатор светится зеленым при работе, оранжевым в режиме ожидания и не горит, когда монитор выключен кнопкой на рамке. Кнопки сенсорные, срабатывают четко. При первом прикосновении к кнопкам на экран выводится стартовое меню в виде пяти значков точно над кнопками.

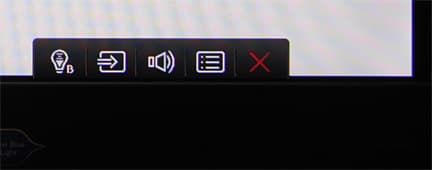

Первые три значка обозначают вызов коротких меню быстрого доступа к трем функциям, к каким — выбирает пользователь в меню установок.

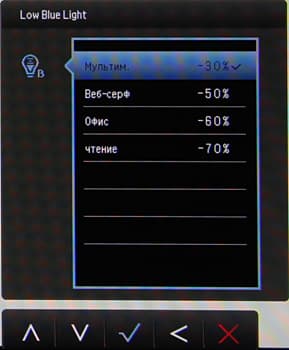

По умолчанию это переключение режимов с низкой интенсивностью синего цвета:

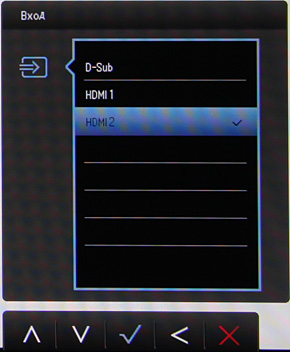

Выбор входа:

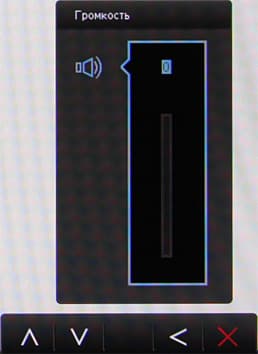

И регулировка громкости:

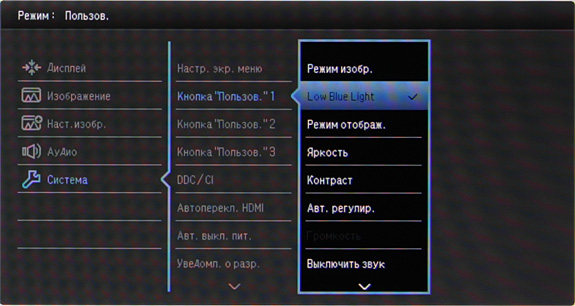

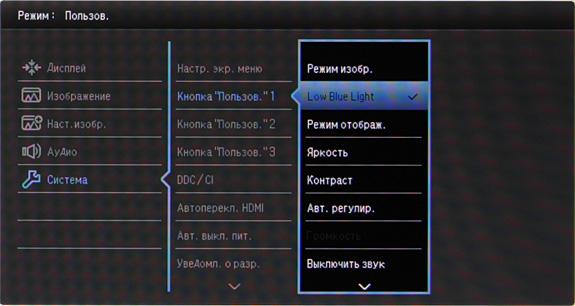

Предпоследний значок — вызов основного меню, последний — выход из меню. Далее при навигации по меню над кнопками также выводятся значки-подсказки по текущим функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. При желании можно выбрать тайм-аут автоматического выхода и включить блокировку. Есть русская версия экранного меню.

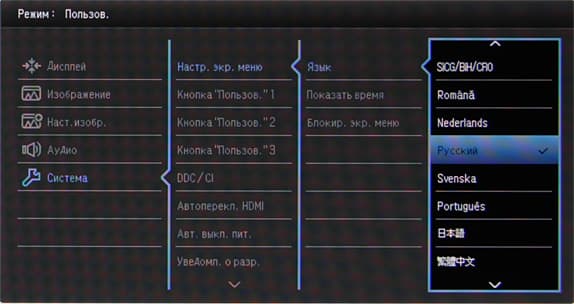

Кириллический шрифт меню не очень ровный, надписи мелковаты, но в принципе читаемы. Качество перевода на русский язык хорошее.
В коробке монитором мы обнаружили краткое руководство в напечатанном на бумаге виде и CD-ROM, на котором находятся PDF-файлы (есть русская версия) с полным руководством, драйвер монитора (традиционные файлы INF и CAT и профиль цветокоррекции (ICM)), а также дополнительное ПО, в частности облегчающее автоматическую подстроку под параметры VGA-сигнала. На русской версии сайта компании-производителя есть страница данного монитора с подробным его описанием и разделом загрузок, откуда на момент написания статьи можно было загрузить только драйверы, ссылку на руководство на русском языке мы не увидели.

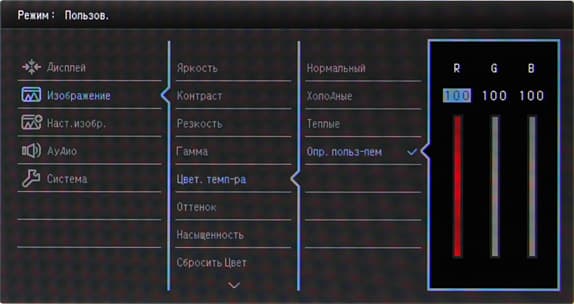

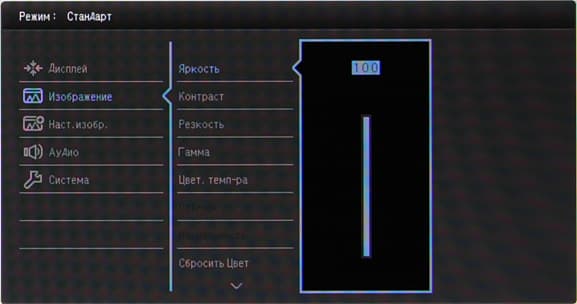

Присутствуют стандартные настройки: Яркость, Контраст, Резкость (контурная резкость), Цвет. темп-ра (цветовая температура, выбор из трех профилей или ручная регулировка интенсивности трех цветов), Гамма (пять значений), Оттенок и Насыщенность. Есть режим DynamicContrast, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Присутствует функция Суперразрешение, улучшающая качество изображений с низким разрешением. Игроманам будет интересна функция AMA, которая отвечает за разгон матрицы.

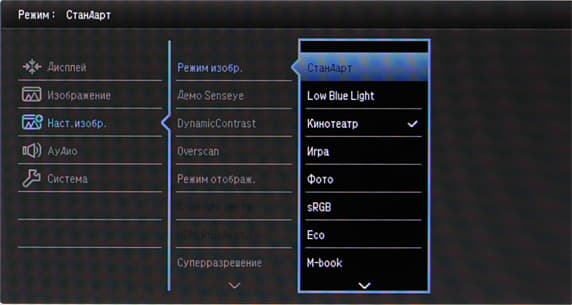

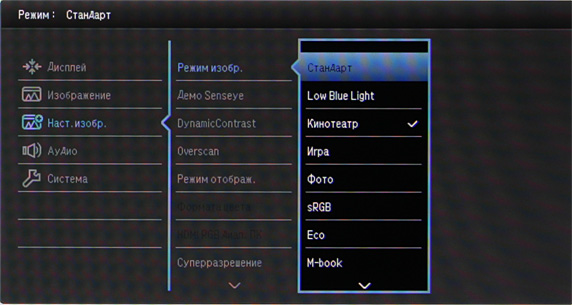

Предустановленные сочетания настроек хранятся в нескольких профилях, среди них — профиль с названием Low Blue Light, в котором для уменьшения нагрузки на глаза снижена интенсивность синей компоненты на величину до −70%.
Настройки в группе Интел. Фокус позволяют включить режим с затемнением экрана вне прямоугольной области. При этом можно изменять размер и положение этой области. Производитель рекламирует эту функцию как инструмент для выделения, например, важных в игре областей экрана, но с практической точки зрения вряд ли от нее может быть какая-нибудь польза, так как устанавливать и изменять параметры выделенной области очень неудобно. В зависимости от выбранного профиля и текущего типа видеосигнала некоторые настройки могут быть недоступны. Для наглядной демонстрации того, что меняет выбранный профиль, предназначен режим Демо Senseye, в котором экран делится на две половинки, на одной исходное изображение, на другой скорректированное.
Режимов геометрической трансформации два: Весь — принудительное растягивание картинки на всю площадь экрана, и Формат — увеличение до границ экрана с сохранением исходных пропорций, правда, в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. При наличии помех на границах картинки можно включить режим Overscan, в котором изображение немного увеличивается, и помехи выходят за область отображения. Доступность режимов определяется типом видеосигнала.
При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение до 1920×1080 пикселей включительно. В светах и в тенях по паре (при 8-битном представлении цвета) оттенков, ближайших к белому и черному, от них не отличаются. В целом качество изображения при таком аналоговом способе подключения высокое (по крайней мере, с хорошим кабелем и источником).
При HDMI-подключении к HDMI-выходу (или DVI- через переходник) компьютера родное для матрицы экрана разрешение, разумеется, поддерживается. К качеству изображения особых претензий нет.
Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с не поддерживается. В случае чересстрочных сигналов картинка просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости высокие, и определяются только типом видеосигнала.
Как мы уже отмечали, поверхность матрицы полуматовая, то есть она не зеркально-гладкая, но все же чуть-чуть бликует. Зато нет «кристаллического» эффекта (микроскопической вариации яркости), присущего многим матрицам с глубоко матовой поверхностью. Очень яркие точечные источники света, расположенные близко перед экраном, будут в экране отражаться, но рассеянные источники света антибликовая поверхность матрицы подавляет неплохо.
Тестирование ЖК-матрицы
Микрофотографии матрицы

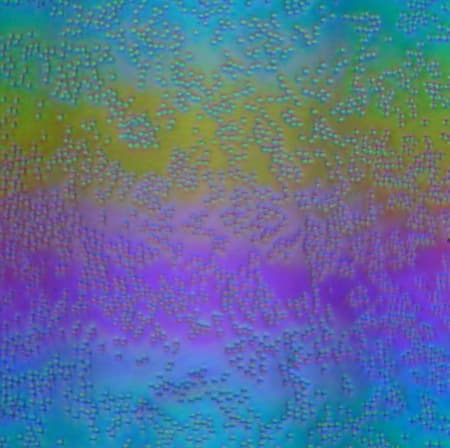

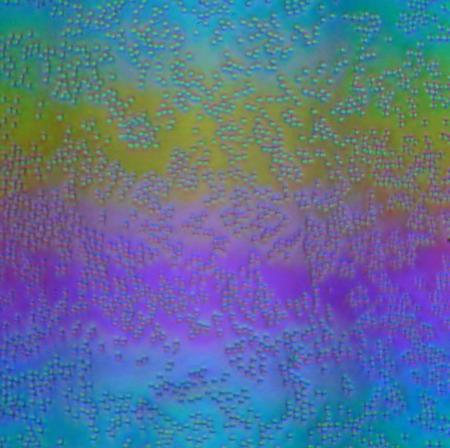

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:
Зерно этих дефектов в несколько раз меньше размеров субпикселей (фотографии в этом разделе приведены в одинаковом масштабе), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

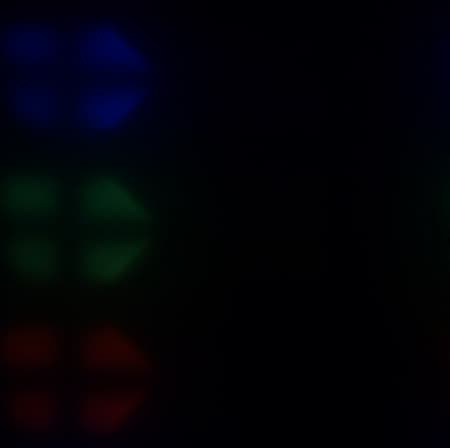

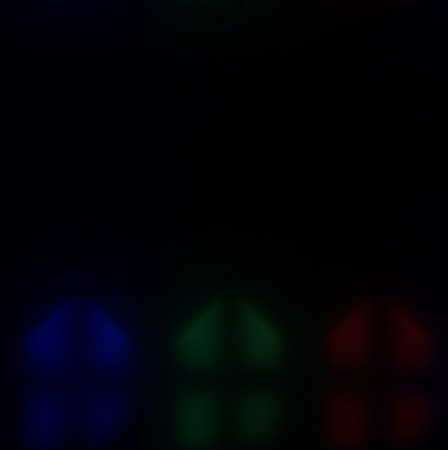

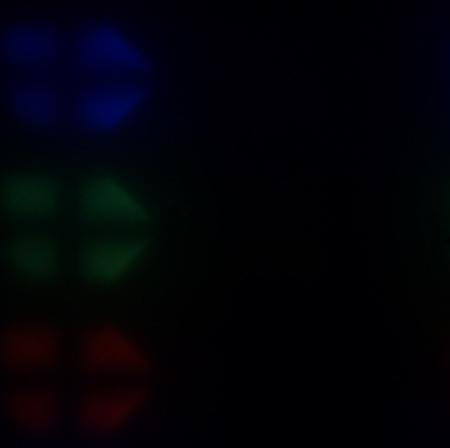

Несмотря на матовую поверхность, удалось разглядеть какую-то структуру пикселей:

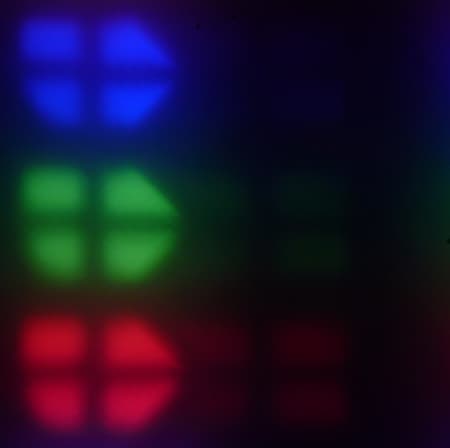

Яркость 50%:

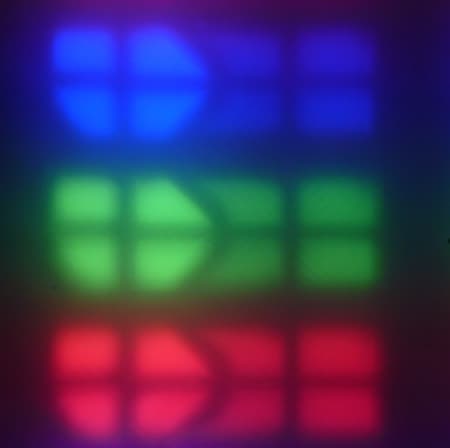

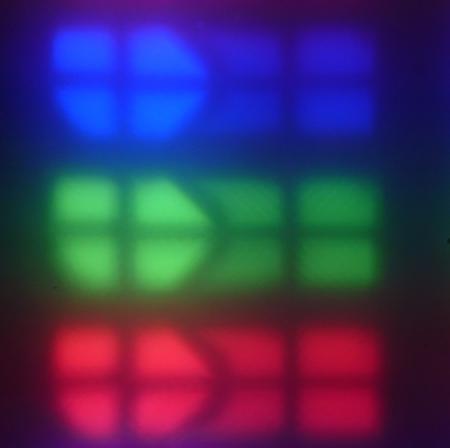

Яркость 75%:

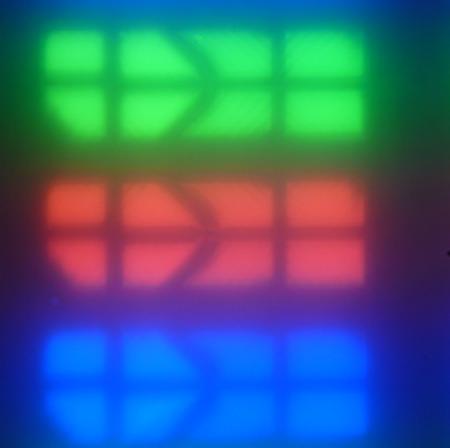

Яркость 100%:
Видны характерные для *VA полоски под скрещенными углами. Также можно увидеть, что при увеличении яркости возрастает количество задействованных доменов в субпикселях.
Оценка качества цветопередачи

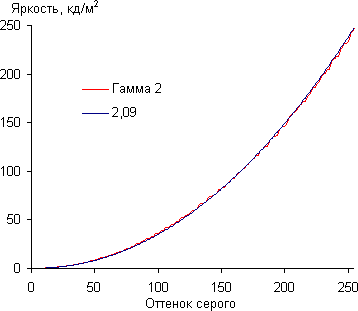

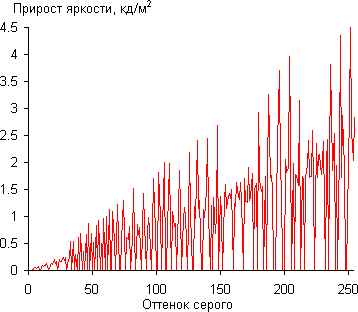

Реальная гамма-кривая ближе всего к стандартной при Гамма = 2, поэтому для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 45, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

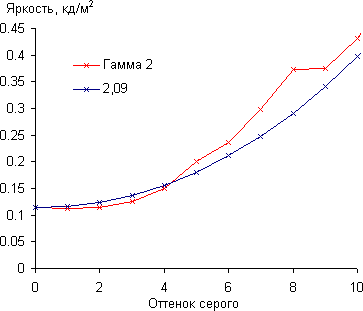

Рост прироста яркости в целом равномерный, но далеко не каждый следующий оттенок значимо ярче предыдущего. В темной области один ближайший к черному оттенок серого от него по яркости не отличается:
Впрочем, этот незначительный завал в тенях практически не сказывается на качестве изображения. Аппроксимация полученной гамма-кривой дала показатель 2,09, что немного ниже стандартного значения 2,2, при этом аппроксимирующая показательная функция мало отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват немного отличается от sRGB:
При этом отклонения координат зеленого и красного цветов от вершин sRGB небольшие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность.

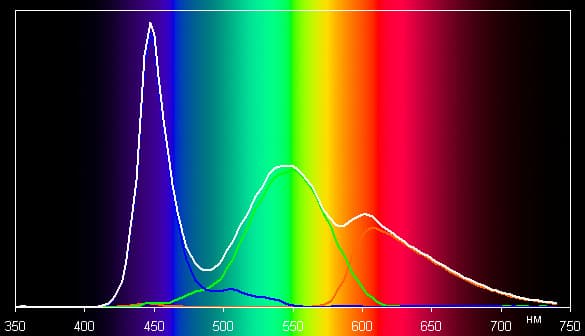

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов). Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

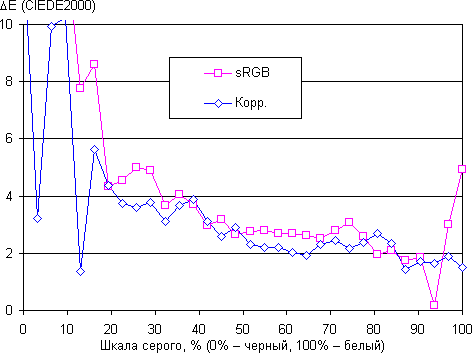

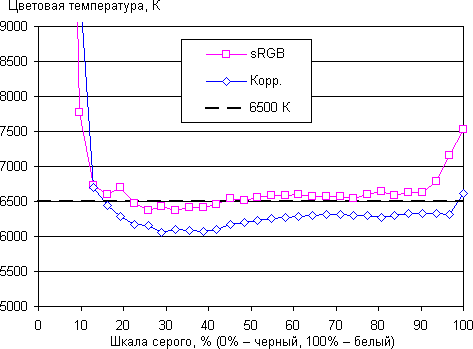

Цветопередача близка к стандартной, но все же мы попытались ее улучшить, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:
(Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.) Ручная коррекция еще больше приблизила точку белого к стандартным 6500 К и на белом снизила отклонение от спектра абсолютно черного тела. Впрочем, даже безо всякой коррекции цветопередача достаточно близка к стандартной, чтобы в большинстве случаев использовать монитор в варианте «прямо из коробки».
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,10 кд/м² | −15 | 24 |
| Яркость белого поля | 248 кд/м² | −10 | 10 |
| Контрастность | 2400:1 | −2 | 12 |

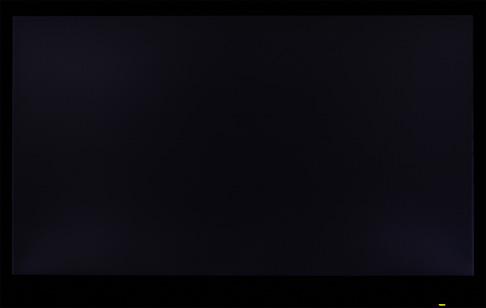

Аппаратные измерения показали хорошую равномерность белого поля. Формально равномерность черного поля и соответственно контрастности не очень высокая, но абсолютное значение контрастности высокое, что отчасти нивелирует этот недостаток. Визуально черное поле более-менее равномерное на большей части площади, и только по бокам у самого края яркость черного несколько повышается. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

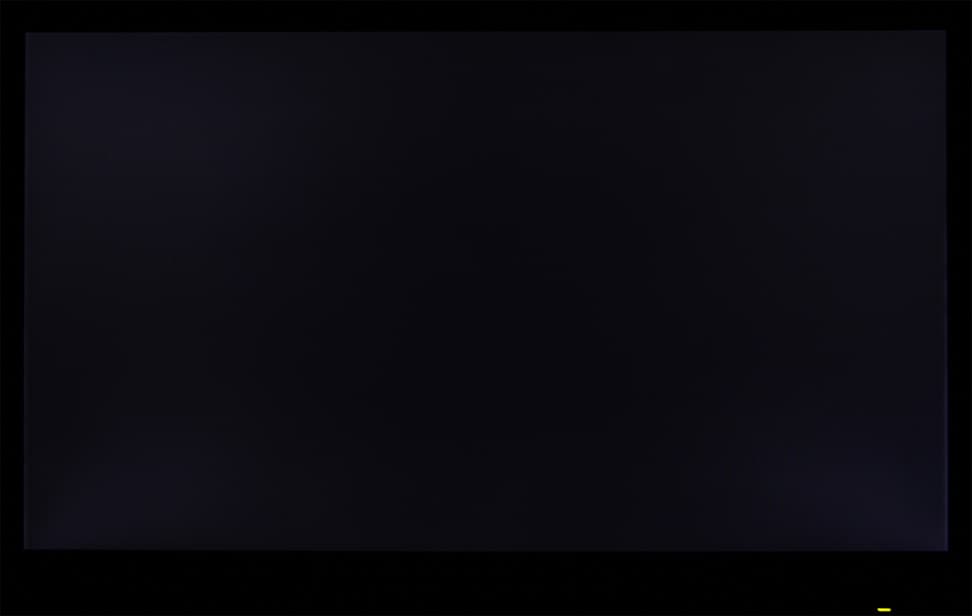

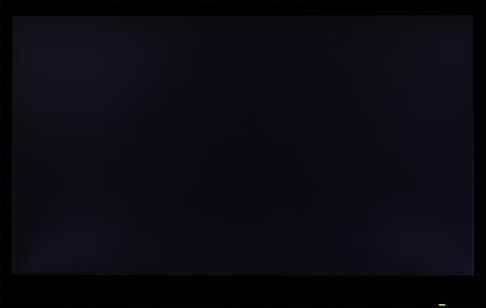

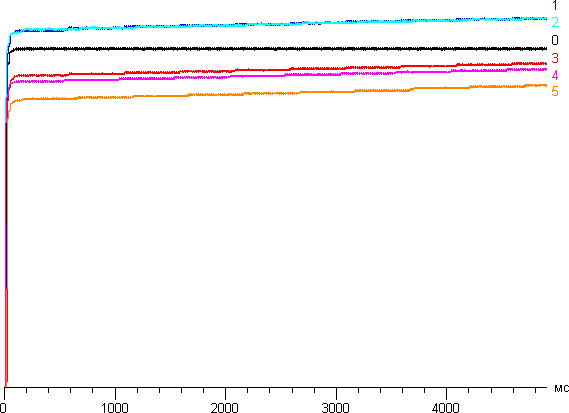

Даже при максимальном значении параметра DynamicContrast на черном поле во весь экран монитор не отключает подсветку. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля во весь экран (после 5 секунд вывода) на белое при различных значениях DynamicContrast:
При значениях выше 0 яркость подсветки очень медленно и почти линейно повышается. Практической пользы от этой функции мало, но производитель может указать огромное значение контрастности в характеристиках.
Яркость белого поля в центре экрана и потребляемая от сети мощность:
| Режим | Яркость, кд/м² | Потребление электроэнергии, Вт |
| Яркость = 100 | 252 | 26,8 |
| Яркость = 50 | 142 | 18,3 |
| Яркость = 0 | 9,7 | 10,2 |
В режиме ожидания монитор потребляет 0,4 Вт, в выключенном состоянии — 0,2 Вт.

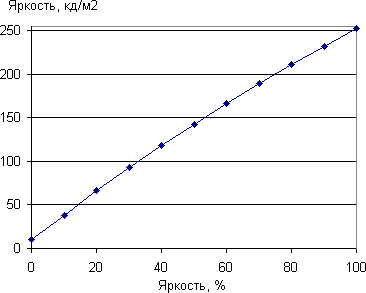

При уменьшении параметра Яркость меняется только яркость подсветки, то есть без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в очень широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. В доказательство приведем зависимость яркости от значения настройки Яркость:

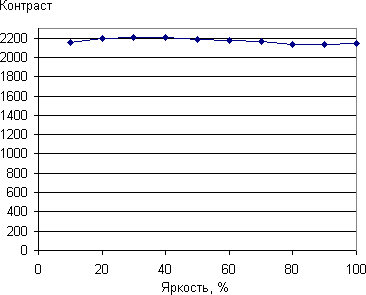

А также зависимость контраста от значения настройки Яркость (на самой низкой яркости уже не хватило диапазона чувствительности использовавшегося варианта датчика):
Подобное исследование мы проводили какое-то время назад, когда встречались модели с регулировкой яркости изменением пропускания ЖК-матрицы, что, разумеется, снижало контраст изображения. В современных мониторах такое уже не встречается, и выполнять этот тест нет необходимости. Просто еще раз продемонстрируем, чтобы не забывалось. На любом уровне яркости значимой модуляции подсветки нет в пределах до 100 кГц, что означает полное отсутствие мерцания.
Определение времени отклика и задержки вывода

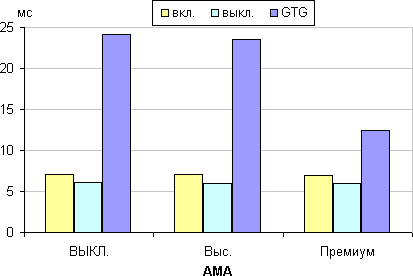

Время отклика зависит от значения настройки AMA, которая управляет разгоном матрицы. Ступени регулировки три — выключен (Выкл.), средний (Выс.) и высокий (Премиум). Диаграмма ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):
Значимых различий между двумя первыми ступенями мы не выявили, поэтому если нужен разгон, то придется сразу выставить третью ступень. На ней артефакты присутствуют, но не очень заметные.
Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила порядка 12 мс при VGA- и 7 мс при HDMI-подключении в максимальном разрешении. Величина для полной задержки очень небольшая, поэтому задержка не ощутима при обычной работе, да и в играх вряд ли она будет причиной снижения результативности.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля в процентах от максимальной яркости белого поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −30/30 |
| Горизонтальное | −42/42 |
| Диагональное | −40/38 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при отклонении от перпендикуляра к экрану возрастает совсем немного — максимум до 0,31% от максимальной яркости белого поля, что гораздо ниже, чем при диагональном отклонении в случае типичной IPS-матрицы. Даже при большом отклонении от перпендикуляра к экрану черное поле остается почти нейтрально-серым. Контрастность в диапазоне углов ±82° для всех направлений превышает 10:1.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, что при отклонении на уровне 45 градусов ΔE меньше 3 для чистых цветов, но белый цвет и светлые полутона меняются довольно сильно. Значительный сдвиг цветов при отклонении взгляда от перпендикуляра к экрану является характерным признаком матриц типа *VA.
Выводы
Монитор BenQ EW2440L отличается изящным дизайном с «безрамочным» оформлением экрана. Высококонтрастная матрица VA, поддержка MHL и встроенный в подставку держатель для мобильного устройства помогут превратить этот монитор в небольшой настольный домашний кинотеатр или игровую приставку. Разумеется, BenQ EW2440L можно подключать к ПК и использовать для обычной офисной работы, для несложной и не очень ответственной работы с видео и графикой, а также для игр и просмотра кино.
Достоинства:
- Высокая контрастность
- Аккуратный дизайн
- Хорошее качество цветопередачи
- Отсутствие мерцания подсветки и режим с пониженной интенсивностью синего цвета
- Минимальная задержка вывода
- Эффективный регулируемый разгон матрицы
- Поддержка MHL (кабель входит в комплект)
- Встроенный держатель для мобильного устройства
- Русифицированное меню
Недостатки:
- Значимых нет
