Монитор AOC I2757Fm — это первое устройство отображение с поддержкой MHL, которое попало в нашу тестовую лабораторию. Интерфейс Mobile High-Definition Link (MHL) обеспечивает передачу HD-видео (до 1080p) и звука в цифровом виде от мобильных и портативных устройств на устройства отображения по одному кабелю с 5-контактным разъемом. Одновременно с передачей видео и звука поддерживается и подзарядка подключенного мобильного устройства. Самым распространенным вариантом реализации является использование стандартных разъемов Micro-USB на источнике и разъема HDMI на приемнике и соответствующего им кабеля. Отметим, что на физическом уровне MHL не является ни USB-, ни HDMI-интерфейсом, и для совместной работы оба устройства должны поддерживать MHL; при этом, когда MHL не используется, разъемы Micro-USB и HDMI могут выполнять свои обычные функции. Обновляемые (но не обязательно полные) списки устройств, поддерживающих MHL, можно увидеть на страницах консорциума MHL и в википедии.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | IPS со светодиодной подсветкой |
| Диагональ | 68,6 см (27 дюймов) |
| Отношение сторон | 16:9 (597,89×336,31 мм) |
| Разрешение | 1920×1080 пикселей |
| Шаг пикселей | 0,311 мм |
| Яркость | 250 кд/м² |
| Контрастность | 1000:1, динамическая 20 000 000:1 |
| Углы обзора | 178° (гор.) и 178° (верт.) до контраста > 10:1 |
| Время отклика | 5 мс (от серого к серому — GTG) |
| Количество отображаемых цветов | 16,7 млн. |
| Интерфейсы |
|
| Совместимые видеосигналы | До 1920×1080 пикселей при 60 Гц Отчет MonInfo для VGA-подключения Отчет MonInfo для HDMI-подключения |
| Акустическая система | Встроенные громкоговорители |
| Особенности |
|
| Размеры (Ш×В×Г) | 622×449×130 мм с подставкой |
| Масса | 5,7 кг |
| Потребляемая мощность | Максимум менее 29 Вт менее 0,5 Вт в режиме ожидания менее 0,3 Вт в выключенном состоянии |
| Напряжение питания | 100—240 В, 50/60 Гц |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.aoc-europe.com |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | $282(104) |

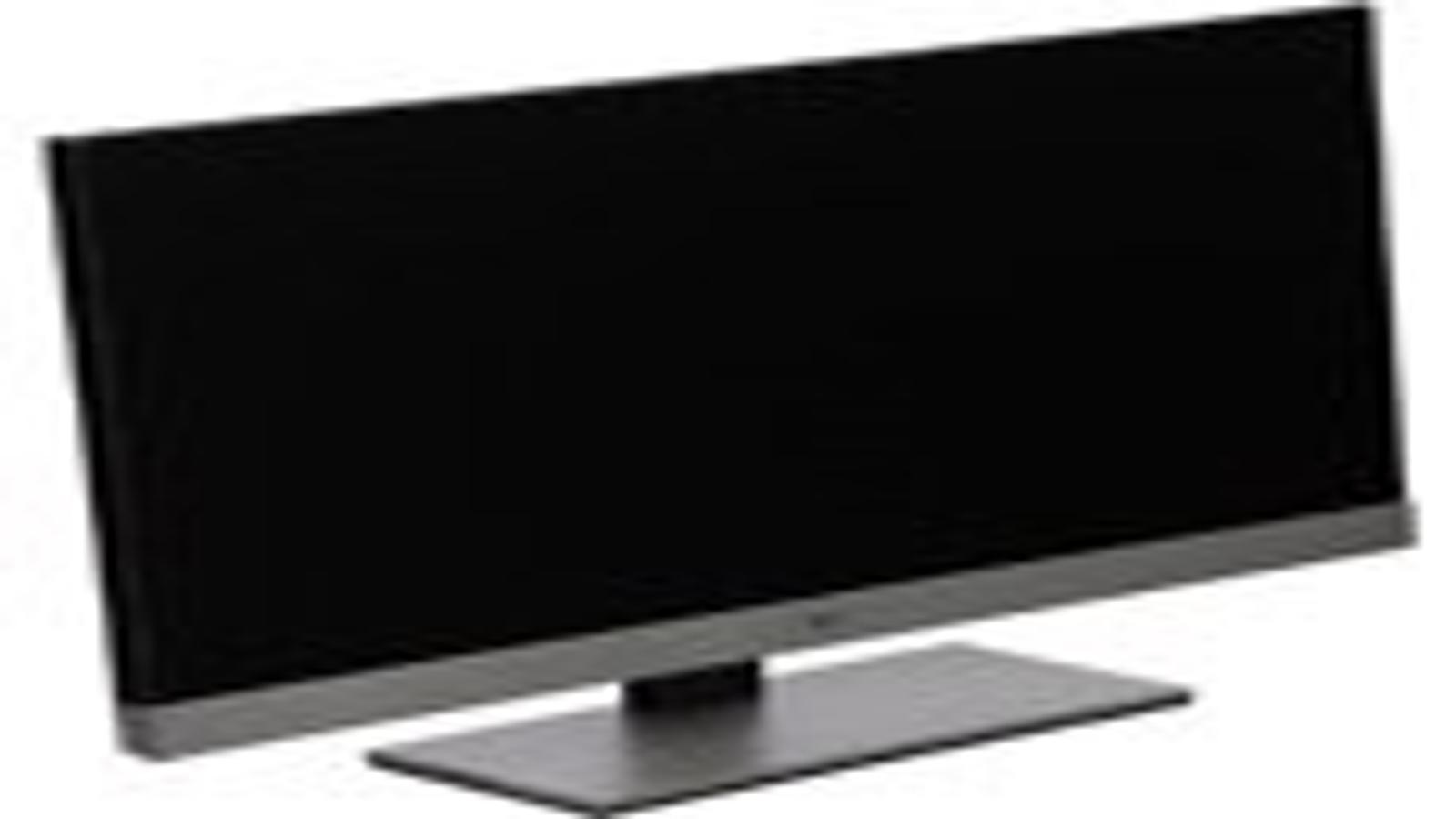

Внешний вид

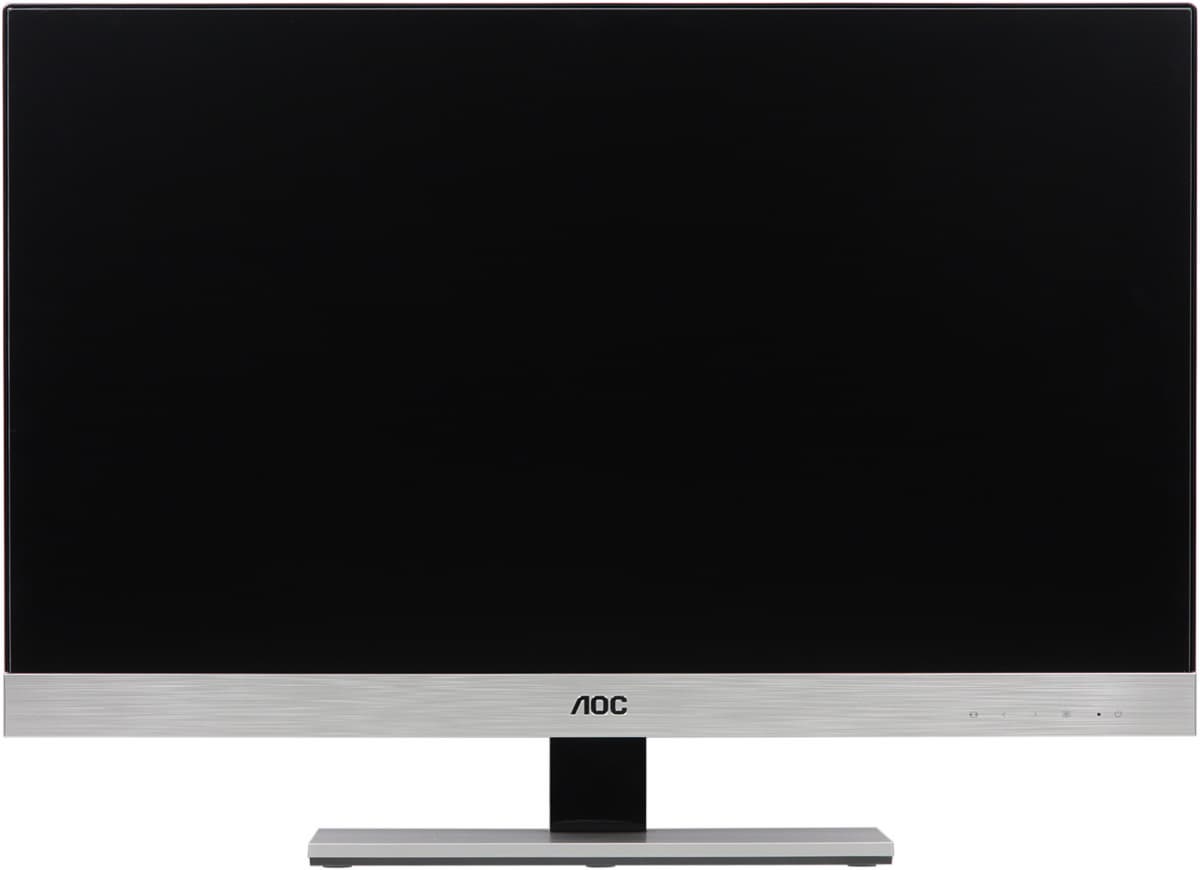

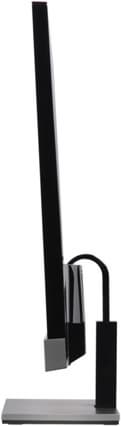

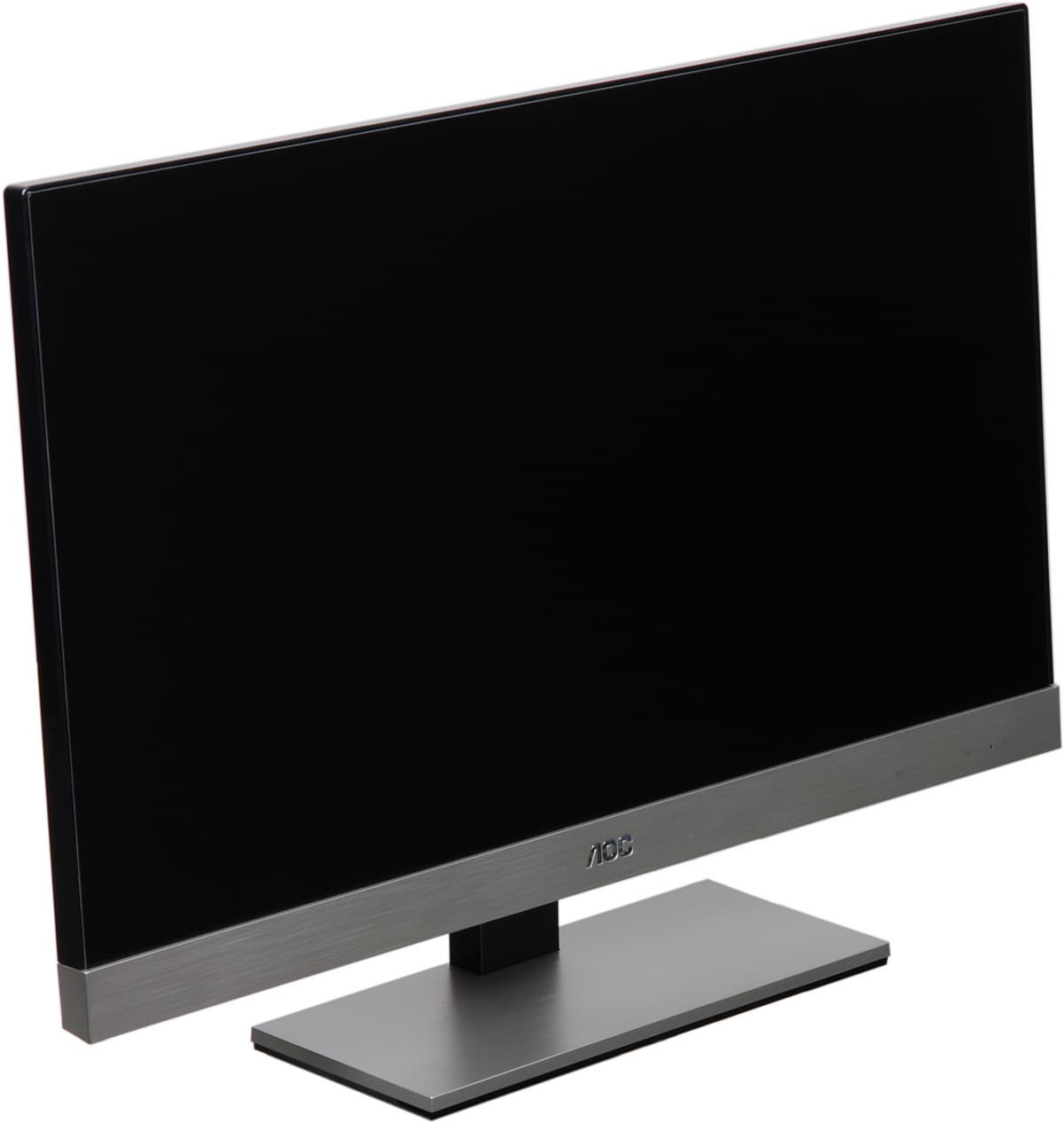

Фронтальная поверхность экрана выглядит как монолитная черная матовая поверхность, ограниченная снизу вставкой из пластика с серебристым покрытием под неполированный металл. В целом, сочетании с тонким корпусом, соответствующей общему стилю подставкой и элегантной стойкой монитор смотрится очень стильно и, несомненно, заслуживает награды за оригинальный дизайн. На самом деле между внешними границами и собственно ЖК-матрицей есть относительно широкие поля, но это уже детали, не влияющие на общее восприятие дизайна. Кнопки сенсорные (емкостные) между ними находится индикатор состояния.

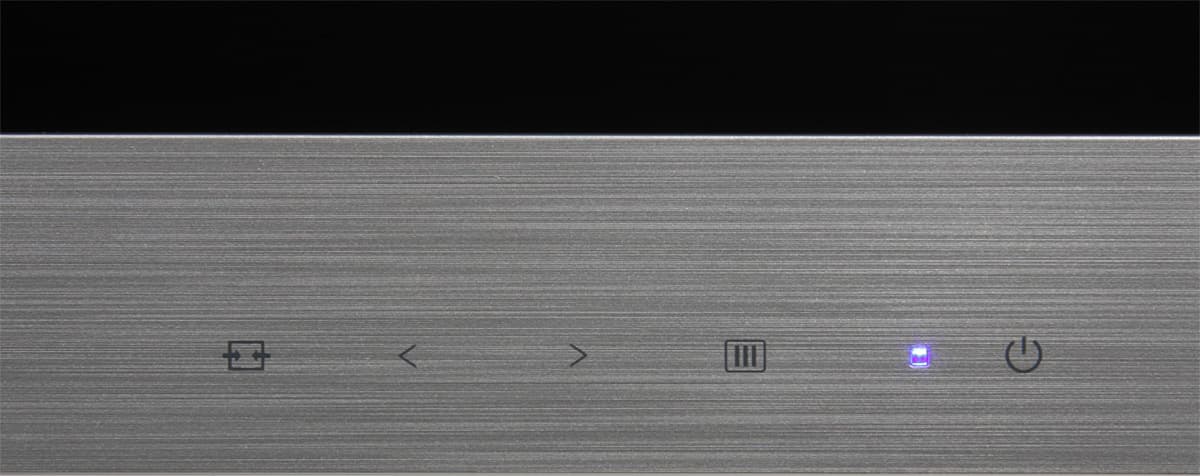

Значки кнопок нерельефные и не подсвечиваются, поэтому в темноте найти нужную кнопку не так-то и просто. Задняя панель изготовлена из пластика с зеркально-гладкой поверхностью.

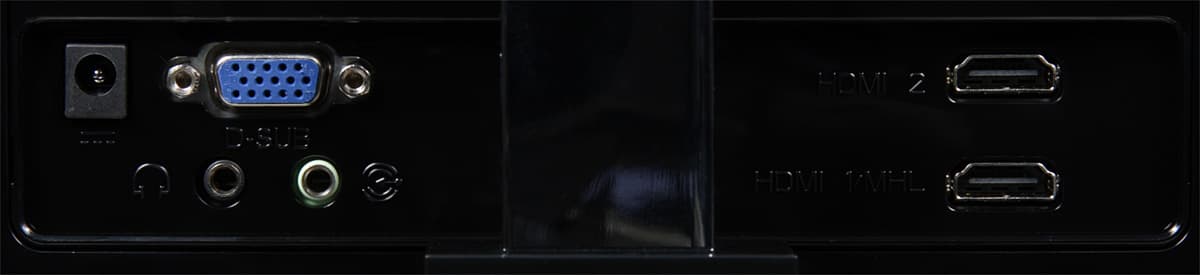

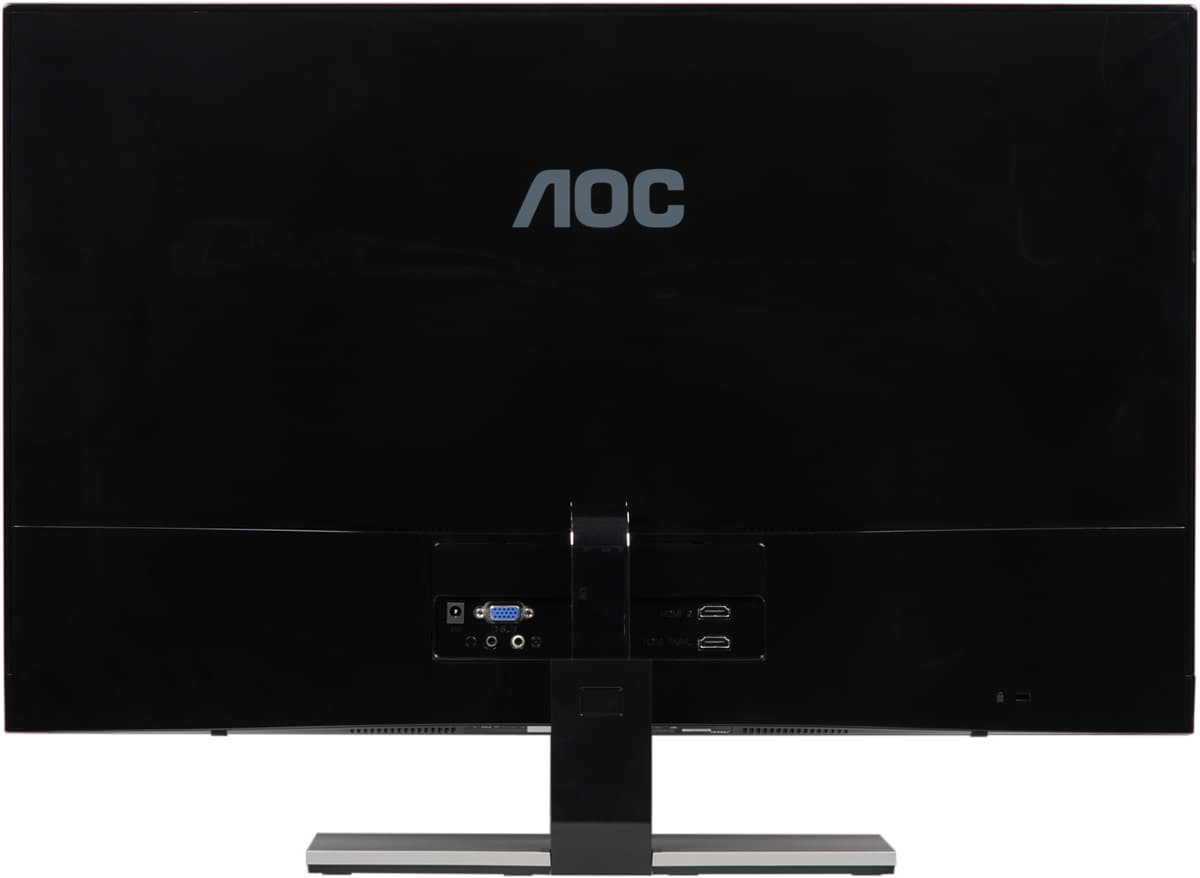

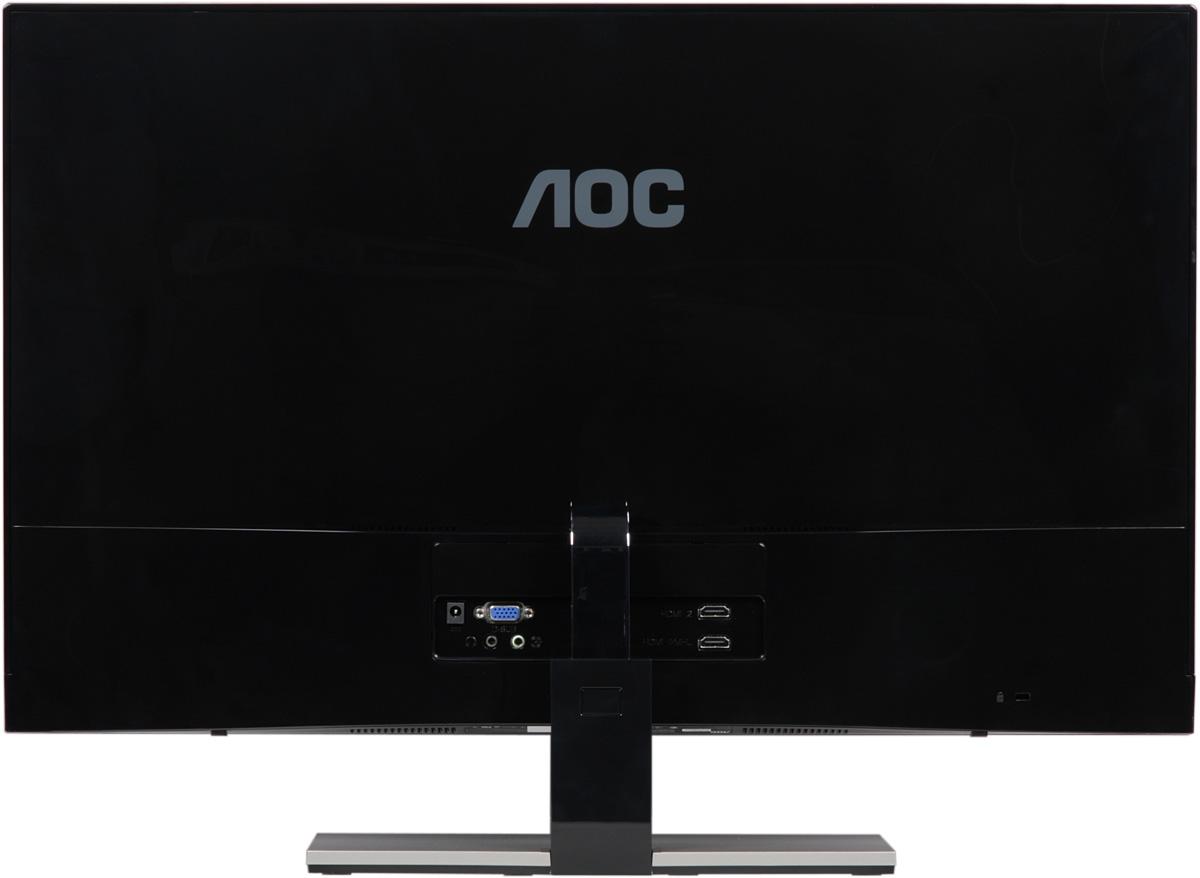

На верхнем и нижнем торцах выступа на задней панели имеются вентиляционные решетки, под верхними решетками находятся два небольших громкоговорителя овальной формы. Разъем питания и интерфейсные разъемы расположены на задней панели и ориентированы назад. Также на задней панели можно обнаружить разъем для замка Кенсингтона. Монитор оснащен внешним блоком питания. На блоке экрана на шарнире закреплена изящно изогнутая металлическая стойка с хромированной зеркально-гладкой поверхностью. Эта стойка вставляется в ответную часть с поверхностью из черного зеркально-гладкого пластика. Основание подставки сверху прикрыто панелью из пластика с серебристым покрытием под неполированный металл.

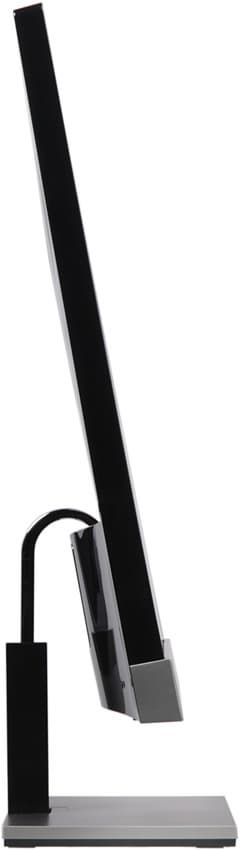

Снизу на плоскость основания наклеены 7 круглых площадок из упругого пластика. Несущие элементы подставки изготовлены из стали и магний-алюминиевого сплава, что обеспечивает достаточную жесткость всей конструкции. Относительно большая площадь основания обеспечивает монитору хорошую устойчивость, а так как основание плоское и горизонтальное, то занимаемая монитором на столе площадь не полностью исключается из рабочего пространства. Шарнир в сочленении верхней части стойки и блоком экрана позволяет немного наклонять блок экрана вперед и больше — назад.

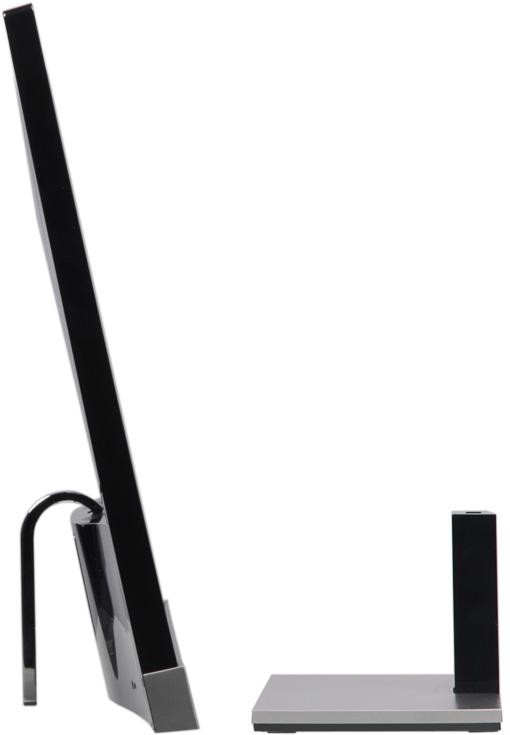

Существует и альтернативный вариант размещения монитора на столе — без подставки, при этом монитор опирается нижней гранью блока экрана (на ней есть две резиновые площадки) и торцом хромированной части стойки, на котором закреплена резиновая подушечка.
Коммутация
Монитор оснащен тремя входами: парой HDMI и VGA. Есть режим с автоматическим поиском активного входа.
Ручной выбор входа осуществляется кнопкой на рамке или в меню. Только вход HDMI 1 поддерживает интерфейс MHL. Оба входа HDMI способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители и через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. При работе от VGA звук в аналоговом виде можно завести через второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — негромко, без низких частот вообще и с заметными перегрузками громких звуков. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках громкость была достаточной, и даже с небольшим запасом. Качество звука в наушниках очень хорошее — звук чистый, воспроизводятся все частоты, в паузах шума не слышно, однако звуки с предельным по уровню значением амплитуды перегружают звуковой тракт.
Меню, локализация и управление
Индикатор питания при работе неярко светится синим, в режиме ожидания — оранжевым и не горит, если монитор выключен. Когда на экране нет меню, то первая (слева на право) кнопка выводит список входов, а при долгом нажатии запускает автоматическую подстройку под параметры VGA-сигнала, вторая — отвечает за активацию функции Clear vision (повышение четкости картинки), третья — за регулировку громкости, четвертая — выводит меню установок. Меню представляет собой широкую полосу со значками страниц в верхней части и с настройками в нижней. Навигация по меню не самая удобная, но привыкнуть можно. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Можно передвинуть меню, отрегулировать прозрачность его фона и установить тайм-аут автоматического выхода из меню. Есть русская версия экранного меню.

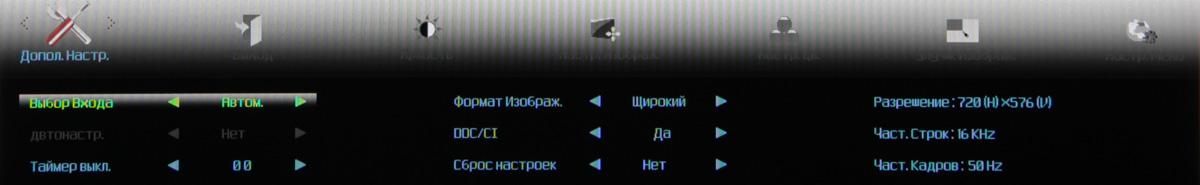

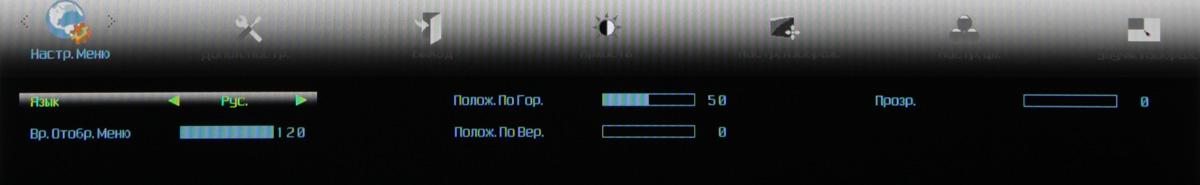

Кириллический шрифт меню слегка неровный, но читаемый. Качество перевода надписей в меню на русский язык среднее. В меню можно активировать таймер на выключение (1—24 часа). На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Кроме того, на этом диске есть программа для настройки монитора с компьютера i-Menu, менеджер по энергосбережению e-Saver, организатор рабочего стола Screen+, а также драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании мы нашли программы, но не руководства и драйверы.

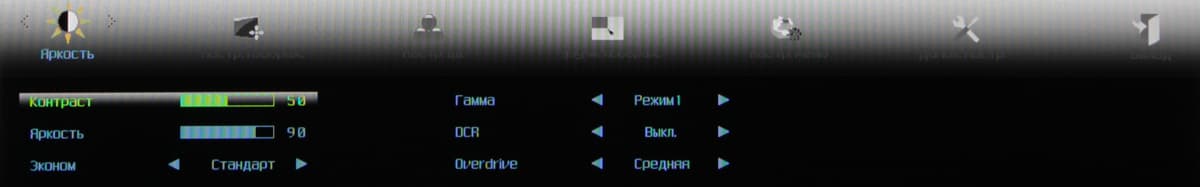

Присутствуют стандартные настройки Контраст и Яркость.

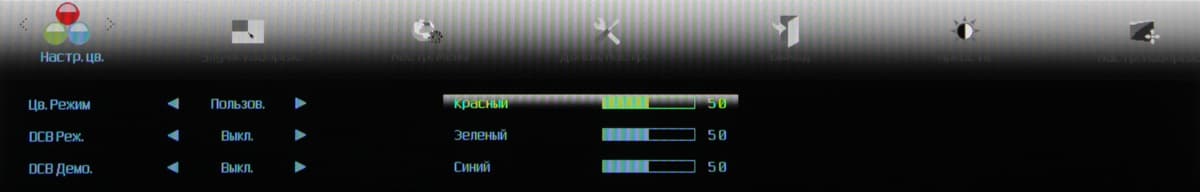

Цветовая температура устанавливается или выбором одного из четырех предустановленных профилей или ручной регулировкой интенсивности трех цветов.
Список Гамма — это три профиля гамма-коррекции, Эконом — предустановленные сочетания установок яркости и контрастности, DCB — специальные профили цветокоррекции, а при выборе DCB Демо. экран делится на две половинки, на одной демонстрируется исходное изображение, на другой — скорректированное. Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Настройки на странице Улучш. Изображ. позволяют включить режим с прямоугольной областью, в которой выполняется независимая коррекция изображения. При этом можно изменять размер и положение этой области.
Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); во втором изображение увеличивается до границ экрана с сохранением пропорций 4:3. Доступность режимов определяется типом видеосигнала.
При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 5 до 254. Как при VGA, так и при DVI- и HDMI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. Заметного «кристаллического» эффекта нет.
Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает чересстрочные сигналы 576i и 480i и отображает их в режиме вывода по полям. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p (50/60 кадр/с) монитор поддерживает, а 1080p при 24 кадр/с — нет. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080i/p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров.
MHL-подключение мы тестировали с помощью смартфона Oppo Finder — чуть ли не единственного из всего парка мобильных устройств, обнаруженных в нашей редакции, с поддержкой этого интерфейса через разъем Micro-USB. Вывод изображения осуществляется в режиме 1080p при 30 кадр/с, однако, разрешение самого изображения соответствует разрешению экрана смартфона (800×480) с увеличением до 1920 на 1080 пикселей масштабированием. При альбомной ориентации изображения картинка интерфейса программ и рабочего стола выводится на экран с узкими черными полями по периметру, при книжной ориентации — поля сверху и снизу узкие, а по бокам широкие. При воспроизведении видеофайлов штатным видеоплеером на монитор выводится только само видеоизображение в альбомной ориентации без кнопок управления плеером (на экране самого смартфона они появляются при прикосновении к экрану во время воспроизведения). Смартфон, будучи подключен к включенному монитору, заряжается.
Тестирование ЖК-матрицы
Оценка качества цветопередачи

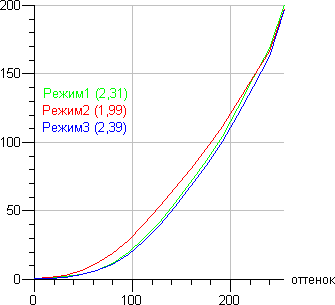

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

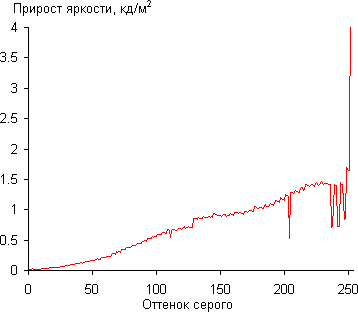

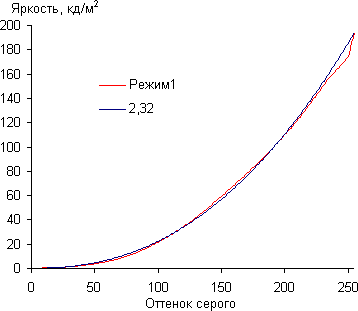

Реальная гамма-кривая ближе всего к стандартной при значении Режим1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

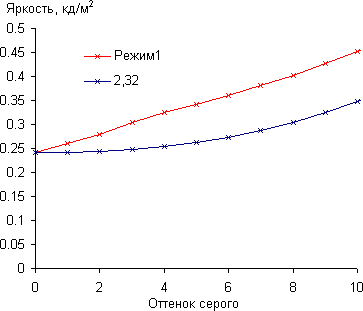

Кроме самой светлой области, рост прироста яркости равномерный. Каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:
Аппроксимация полученной гамма-кривой дала показатель 2,32, что немного больше стандартного значения 2,2, при этом аппроксимирующая показательная функция на участке от черного до светло-серого несильно отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват близок к sRGB:

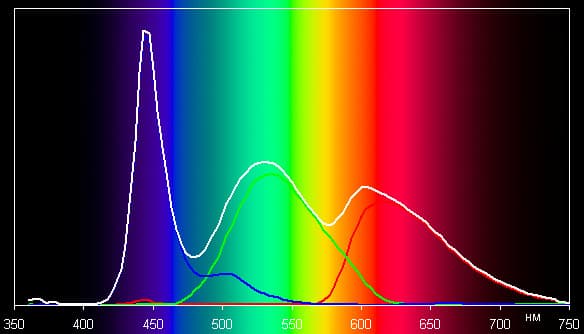

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

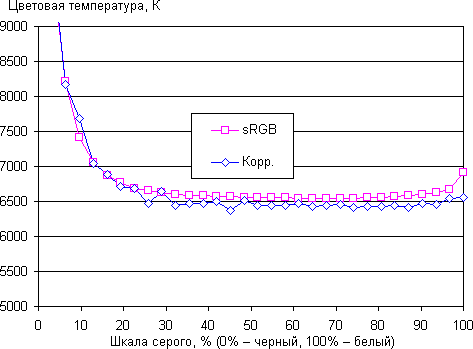

Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. Цветопередача даже при выборе профиля sRGB немного отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции (близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая):

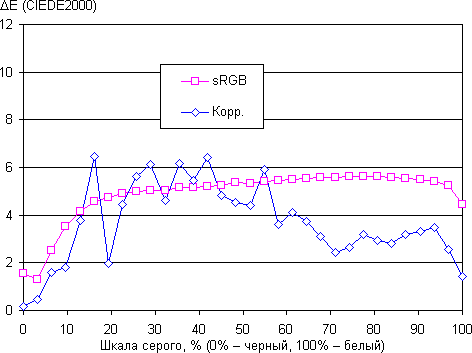

Ручная коррекция дала неоднозначный результат, с одной стороны точка белого приблизилась к 6500 К абсолютно черного тела, с другой — увеличилась вариация ΔE. Возможно, лучше оставить профиль sRGB, так как в нем даже без ручной коррекции ΔE меньше 10 единиц, что для потребительского устройства вполне допустимо.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,25 кд/м² | −18,0 | 25,1 |
| Яркость белого поля | 195 кд/м² | −6,4 | 6,0 |
| Контрастность | 776:1 | −20,5 | 23,6 |

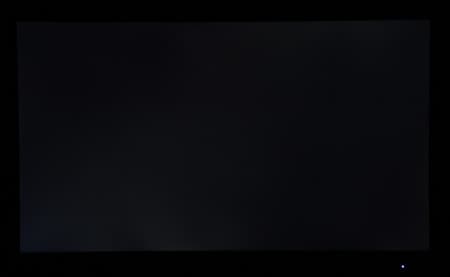

Аппаратные измерения показали очень хорошую равномерность яркости белого поля. Равномерность черного поля и контрастности несколько хуже. Яркость черного поля немного меняется по площади экрана:
В мониторе есть функция динамической подстройки яркости подсветки, которая работает очень неторопливо — после 5 секунд вывода черного поля при переключении на белое поле яркость увеличивается до максимума за 3,5 с.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 194 | 31,8 |
| 50 | 118,5 | 22,4 |
| 0 | 42,9 | 13,2 |
В режиме ожидания монитор потребляет 0,6 Вт, в выключенном состоянии — 0,5 Вт.
Яркость монитора меняется именно яркостью подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно благодаря высокой частоте модуляции (прямоугольными импульсами со 100%-ной амплитудой) — 240 Гц.
Определение времени отклика и задержки вывода

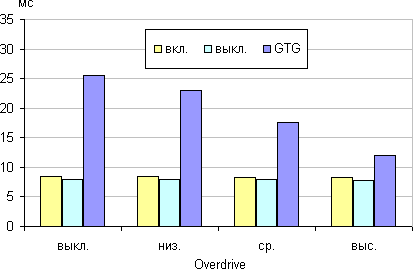

Время отклика зависит от значения настройки Overdrive, которая управляет разгоном матрицы. Ступени регулировки четыре — выключен, низкий, средний и высокий. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

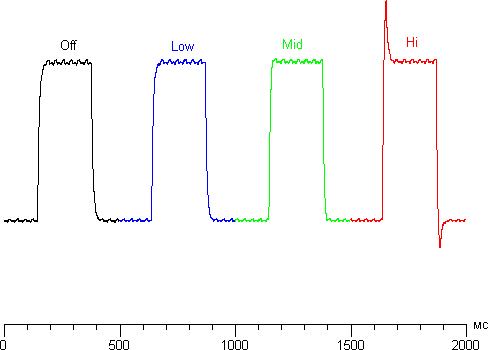

Так выглядят графики для перехода между оттенками 40 и 60% при различных значениях Overdrive:
Оптимальным значением Overdrive с нашей точки зрения является предпоследняя ступень, так как при максимальном значении артефакты уже очень заметны.
Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 2,4 мс при VGA-подключении, а при HDMI-подключении изображение на AOC I2757Fm выводилось на 1 мс раньше, чем на ЭЛТ-монитор. С практической точки зрения можно считать, что изображение выводится без задержки.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы примерно симметричны относительно вертикальной и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | 32 |
| Горизонтальное | 45 |
| Диагональное | 41 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Диагональное повышение яркости черного поля не так сильно выражено, как в типичных мониторах на IPS-матрицах, но черное поле при этом приобретает выраженный синий оттенок. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1, но не опускается ниже.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, что значительного сдвига оттенков нет при отклонении в любом направлении.
Выводы
Главные особенности монитора AOC I2757Fm — это оригинальный дизайн и поддержка MHL. К его несомненным плюсам относятся IPS-матрица с хорошими углами обзора и минимальным сдвигом цветов. По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для игр и для просмотра кино. К последнему варианту использования очень склоняет размер диагонали, так как 27 дюймов — это уже небольшой телевизор.
Достоинства:
- Стильный дизайн
- Поддержка MHL
- Хорошее качество цветопередачи
- Минимальная задержка вывода
- Эффективный регулируемый разгон матрицы
- Русифицированное меню
Недостатки:
- Заметная неравномерность черного поля
