Материнская плата Asus Crossblade Ranger

Единственная модель семейства Asus ROG для платформы AMD FM2+

Мы достаточно давно не обращали особого внимания на системные платы для процессоров AMD, поскольку в этом сегменте рынка происходило слишком мало интересного: платформа АМ1 слишком проста и дешева, чтобы ожидать выхода выдающих системных плат для нее, а обновление FM2 до FM2+ оказалось не слишком значительным (опять же — и эти процессоры плотно ушли в бюджетный сегмент, что не могло не сказаться на платах). Но совсем уж игнорировать соответствующие продукты всех производителей не слишком оправдано. Особенно в условиях, когда топовые модели с LGA1150 или, тем более, LGA2011 стоят слишком дорого с точки зрения многих покупателей, подорожав вслед за повышением курса доллара. Да и видеокарты подорожали, что повышает привлекательность процессоров для FM2+ — благо они снабжены весьма качественным видеоядром, позволяющим более-менее сносно поиграть во многие игры. С точки же зрения «серьезного, но экономного геймера», плюсом этой платформы является существование в ассортименте компании процессоров линейки Athlon X4 — без видеоядра, зато с процессорной производительностью, не слишком уступающей Intel Core i3, но по цене младших Pentium. В общем, популярность соответствующих плат не может не увеличиться, причем не обязательно самых дешевых — применение бюджетной платформы позволяет, укладываясь во вменяемый ценовой диапазон, не отказывать себе и в каких-либо приятных дополнительных функциях.

Материнская плата Asus Crossblade Ranger

Например, в семействе Asus ROG (Republic Of Gamers) есть не только модели типа недавно рассмотренной Rampage V Extreme, ценой почти в 30 тысяч рублей, но и куда более доступная Crossblade Ranger — в три раза дешевле. Впрочем, и 10 тысяч — не так уж мало, мягко говоря: более простые платы на том же чипсете можно купить еще в два-три раза дешевле. Однако в рамках семейства ROG Crossblade Ranger — самое дешевое решение. А так ли нужен «бюджетный ROG»? Понятно, что в этом случае покупатель гарантированно получит большую и красивую коробку, полный набор кабелей и, возможно, переходников (при необходимости таковых), но все это становится малоактуальным уже после сборки компьютера. Коврик для мыши или табличку «Не беспокоить» на дверную ручку (тоже привычные элементы комплектации плат линейки ROG) мы, честно говоря, не считаем нужными и до сборки. А что есть действительно полезного? Давайте оценим.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Crossblade Ranger приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Trinity, Richland, Kavery
Процессорный разъем
Socket FM2+
Чипсет
AMD A88X
Память
4 × DDR3 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I211-AT
Слоты расширения
2 × PCIe 3.0/2.0 x16 (версия зависит от модели процессора)
1 × PCIe 2.0 x4 (в форм-факторе PCIe x16)
2 × PCIe 2.0 x1
2 × PCI
SATA-разъемы
8 × SATA 6 Гбит/с
USB-порты
6 × USB 3.0
8 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × VGA
1 × DVI-D
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
1 × PS/2
6 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
5 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
3 × разъема для подключения термодатчиков
1 × разъем для подключения панели Asus OC
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-10995932
Розничные предложенияL-10995932-10

Форм-фактор

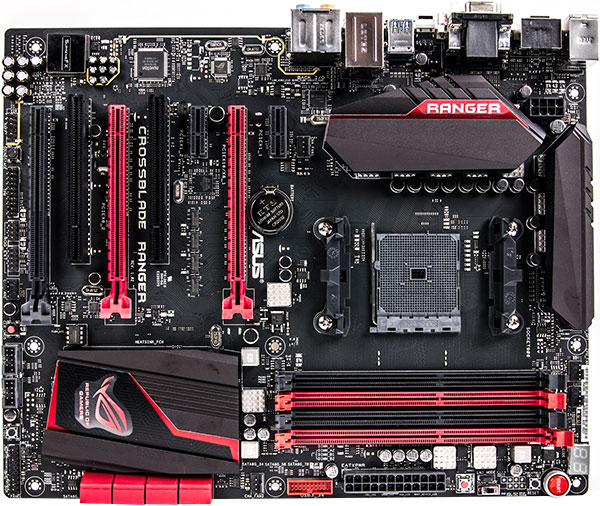

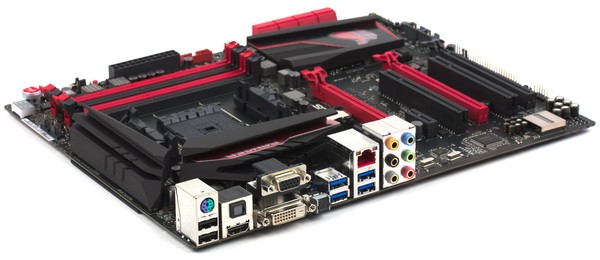

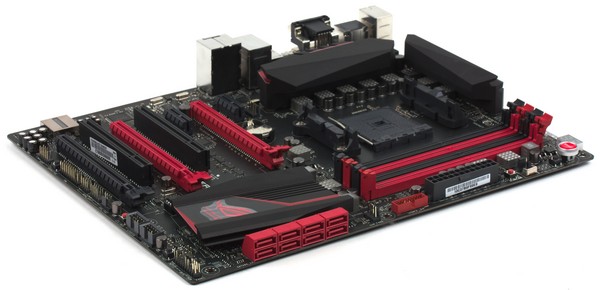

Плата Asus Crossblade Ranger выполнена в форм-факторе ATX (305×244 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или бо́льшие по размеру. Для монтажа платы предусмотрено 9 стандартных отверстий.

Материнская плата Asus Crossblade Ranger
Материнская плата Asus Crossblade Ranger

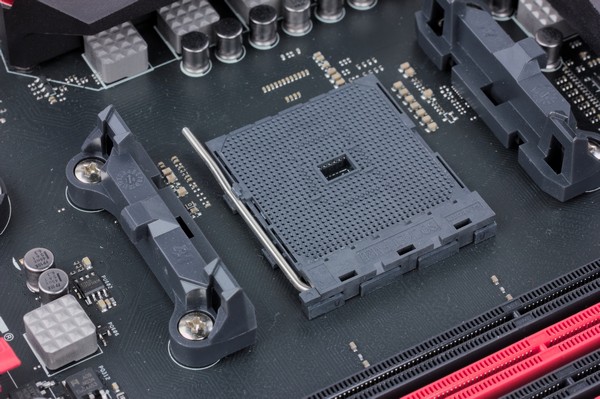

Чипсет и процессорный разъем

Материнская плата Asus Crossblade Ranger

Плата Crossblade Ranger основана на топовом чипсете компании AMD — A88X, отличающемся от более раннего А85X лишь поддержкой процессоров семейства Kaveri. Собственно, ошибки в FCH как раз и заставили компанию перейти от FM2 к FM2+, а обновленная платформа поддерживает как новые процессоры, так и любые модели предыдущих семейств для FM2.

Материнская плата Asus Crossblade Ranger

Память

Для установки модулей памяти на плате Asus Crossblade Ranger предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 64 ГБ (после появления в продаже соответствующих модулей). Слоты памяти, относящиеся к разным каналам, помечены разным цветом (черный и красный), что удобно при сборке системы. Традиционно для Asus, они снабжены защелками только с одной стороны, что еще более удобно, поскольку даже длинная видеокарта не будет мешать доступу к модулям DIMM. Отметим также, что плата поддерживает память не только с XMP-профилями, но и «альтернативные» AMP-профили (AMD Memory Profile).

Материнская плата Asus Crossblade Ranger

Что касается официально поддерживаемых режимов, то Asus не ограничивается DDR3-2133 (штатно поддерживаемой старшими моделями процессоров для FM2+) и добавляет к списку возможных также частоты 2200, 2250, 2400 и 2666 МГц. К сожалению, проверить их работу нам не удалось, поскольку все испробованные нами модули даже при частоте 2133 МГц не обеспечивали нормального прохождения игровых тестов. В общем, несмотря на выход нескольких версий BIOS, предназначенных только для улучшения стабильности системы, пока еще совместимость с модулями памяти оставляет желать лучшего. Возможно, проблему можно решить увеличением напряжения питания модулей памяти и «северного моста», однако это не делает ее несуществующей — в конце концов, уж штатный-то режим должен работать штатно.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus Crossblade Ranger имеется три слота с форм-фактором PCI Express x16, два слота PCI Express x1 и два слота PCI. Отметим, что семь слотов — это максимум для плат формата АТХ (так что на многих моделях установлено меньшее их количество), а поддержка PCI на данный момент является приятной особенностью в основном как раз платформ AMD (благо осуществляется силами чипсетов), полезной для тех, кто при модернизации компьютера планирует сохранить старые платы расширения.

Материнская плата Asus Crossblade Ranger

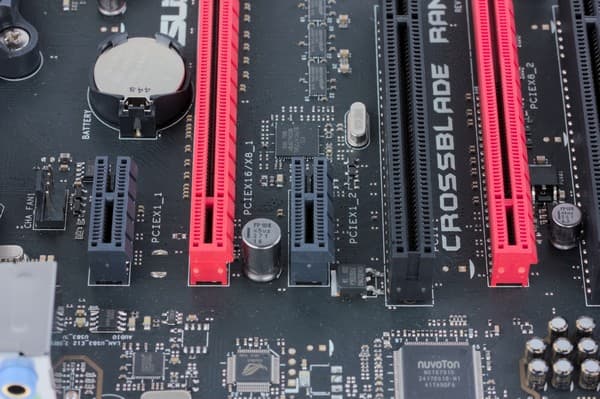

Два слота с форм-фактором PCIe x16 (они промаркированы красным цветом) выполнены с использованием 16 линий, обеспечиваемых процессором. Соответственно, от процессора зависит и поддерживаемый ими стандарт — PCIe 3.0 при установке APU линейки Kaveri и PCIe 2.0 в случае более старых моделей. Как обычно, один из этих слотов (ближайший к процессорному разъему), может работать и в режиме x16, и в режиме x8 (для переключения режимов работы применяются мультиплексоры/демультиплексоры линий PCI Express 3.0 ASMedia ASM1480), а второй всегда работает в режиме x8. Соответственно, если задействуется только первый слот (ближайший к процессору), то он будет работать на скорости x16, а если задействуются одновременно оба слота, то они будут функционировать на скорости x8. Третий же слот с форм-фактором PCIe x16 (черного цвета) всегда функционирует на скорости x4 и реализован с использованием четырех линий PCI Express 2.0 чипсета А88Х (по сути, это слот PCIe 2.0 x4 в форм-факторе PCIe x16).

При установке двух или трех дискретных видеокарт поддерживается технология AMD CrossFireX. Ее же можно задействовать и при использовании одной видеокарты «подходящей в пару» к процессорному GPU. Технологию Nvidia SLI плата Asus Crossblade Ranger (как и любые другие платы на А88Х) не поддерживает.

Два слота PCIe x1 реализованы с использованием двух линий PCI Express 2.0 чипсета. Что стоит отметить — оба слота имеют прорези, что позволяет при необходимости устанавливать в них и карты с «более широким», нежели х1, интерфейсом (но, разумеется, использоваться будет все равно только одна линия PCIe).

Видеоразъемы

Материнская плата Asus Crossblade Ranger

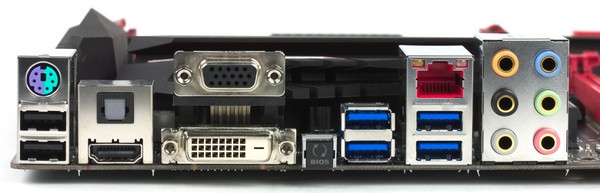

Для подключения мониторов и других устройств отображения на задней панели платы имеются порты HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц или 1920×1200@60 Гц), DVI-D (Dual Link — с разрешением до 2560×1600@60 Гц) и VGA (D-Sub).

SATA-порты

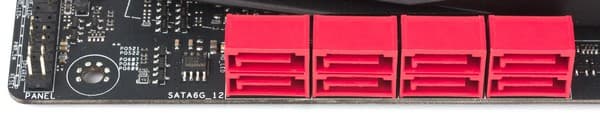

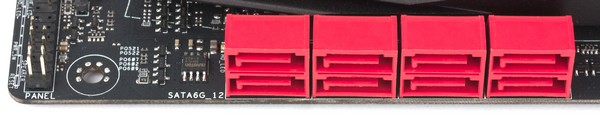

Материнская плата Asus Crossblade Ranger

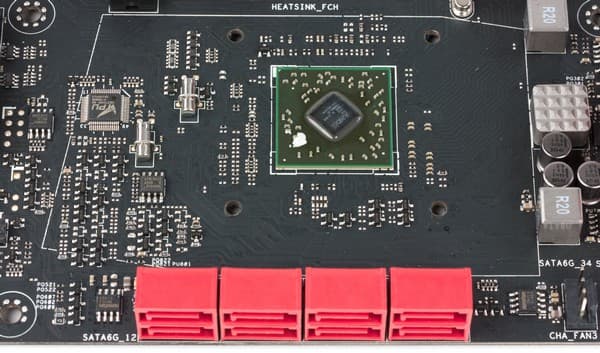

Для подключения накопителей или оптических приводов на плате предусмотрено восемь портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Естественно, все восемь поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и восемь портов USB 2.0. Напомним, что сам чипсет AMD A88X поддерживает до 16 портов USB, из которых USB 3.0 — четыре. Таким образом, необходимы дополнительные контроллеры. Точнее, один: на данной плате используется привычный по другим моделям Asus контроллер ASMedia ASM1042 с интерфейсом PCIe 2.0 x1, который реализует два порта USB 3.0, выведенные на заднюю панель платы.

Материнская плата Asus Crossblade Ranger

Еще два порта USB 3.0 и два порта USB 2.0 на задней панели платы поддерживаются чипсетом. Для подключения остальных портов на плате предусмотрен один разъем USB 3.0 и три разъема USB 2.0. Третий разъем разделяем с разъемом ROG Extension, который используется для подключения опциональной (в комплект поставки не входит) панели управления OC Panel, предназначенной для разгона системы.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на базе контроллера Intel i211-AT.

Отметим, что на плате используются разъемы RJ-45 нового типа (технология LANGuard): в них используются конденсаторы премиум-класса и компоненты, защищающие разъем от электростатических помех (ESD Guard) и всплесков по напряжению.

В комплекте с платой поставляется специальная утилита GameFirst III, которая позволяет настраивать приоритеты сетевого трафика для различных приложений.

Дополнительные особенности

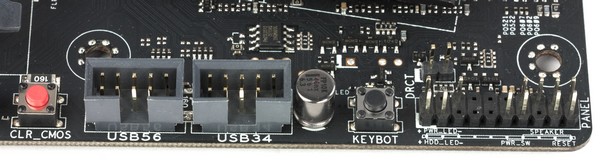

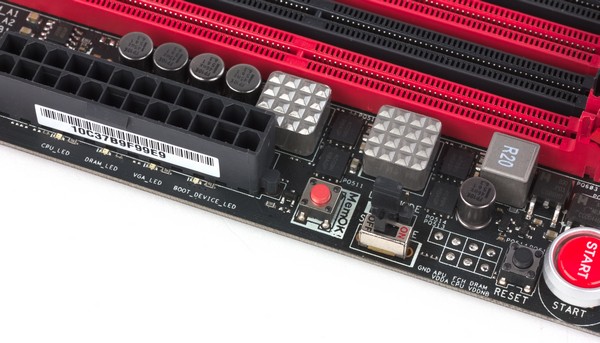

Если говорить о дополнительных особенностях платы, то стоит отметить наличие кнопки включения питания и перезагрузки на текстолите. Кроме того, там же имеется кнопка ClearCMOS и традиционная кнопка MemOK. На задней панели платы расположена кнопка USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки. Также имеется индикатор POST-кодов и еще две новые кнопки, которые присутствуют только на игровых платах: KeyBot и SoundStage.

Кнопка KeyBot позволяет активизировать одноименную функцию, которую поддерживают все платы ROG: она позволяет программировать отдельные клавиши на USB-клавиатуре. Это программно-аппаратное решение, и на самой плате для реализации данной функции используется отдельный чип (микропроцессор KeyBot). Для того чтобы воспользоваться этой возможностью, достаточно подключить клавиатуру к USB-порту.

Что касается кнопки SoundStage, то она является частью новой аудиоподсистемы плат серии Asus ROG. Данная кнопка позволяет подстраивать аудиоподсистему под запущенное приложение (FPS, Racing, Combat, Sport). Правда, если плата устанавливается в корпус, то использовать эту кнопку будет проблематично. Однако есть и новая утилита Sonic SoundStage, которая позволяет не только выбирать нужный звуковой профиль, но и настраивать его, а также утилита Sonic Studio, которая позволяет настраивать аудиоэффекты. Заметим, что основной набор утилит, предназначенных для серии ROG, описан нами уже неоднократно, поэтому в очередной раз заострять на нем внимание мы не будем — достаточно прочитать любую из уже опубликованных статей.

Система питания

Как и большинство плат с претензией на разгон, эта имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Материнская плата Asus Crossblade Ranger

Регулятор напряжения питания процессора на плате является 8-канальным (6 каналов для питания вычислительных и графических ядер процессоров и два — для встроенного «северного моста») и основан на PWM-контроллере Digi+ с маркировкой ASP1107. Отметим, что MOSFET-драйверы расположены с обратной стороны платы и закрыты теплорассеивающими металлическими пластинами.

Система охлаждения

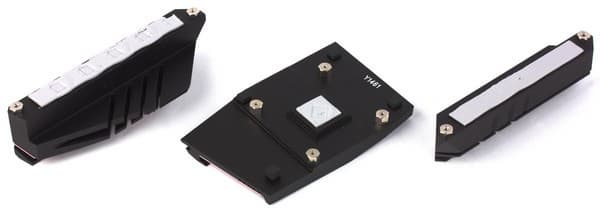

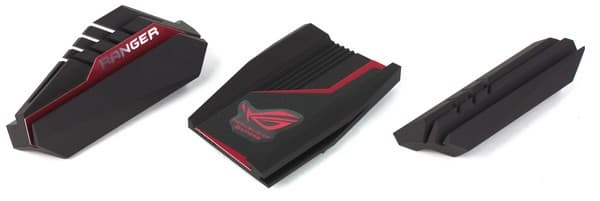

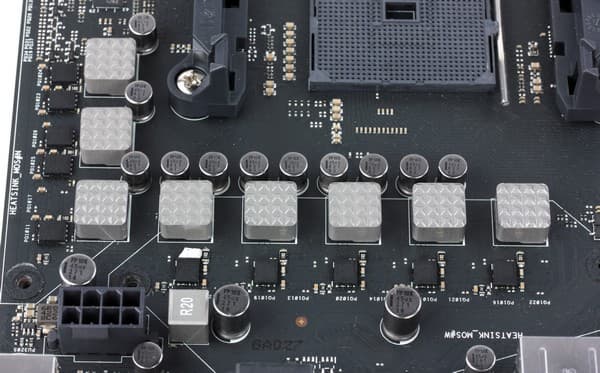

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате имеется два радиатора, связанных тепловой трубкой, которые расположены рядом с процессорным разъемом. С обратной стороны платы, как уже отмечалось, на MOSFET-драйверах установлены две теплорассеивающие пластины. Кроме того, еще один радиатор (как обычно, скорее декоративный, чем необходимый) установлен на чипсете.

Материнская плата Asus Crossblade Ranger
Материнская плата Asus Crossblade Ranger

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и три четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.

Аудиоподсистема

На всех новых платах семейства ROG получила дальнейшее развитие аудиоподсистема SupremeFX. К тому, что уже было реализовано ранее, в версии SupremeFX 2014 добавили новый усилитель Sonic SenseAmp, который автоматически определяет импеданс наушников (32/150 Ом или выше) и подстраивает под нагрузку усилитель.

Материнская плата Asus Crossblade Ranger

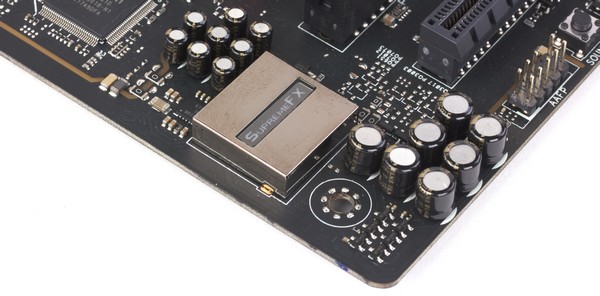

Основой аудиподсистемы является HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Сам кодек Realtek ALC1150 закрыт металлическим кожухом с надписью SupremeFX, а все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Итого

Как уже было сказано в самом начале статьи, Crossblade Ranger стоит несколько особняком как в семействе Asus ROG, так и в сегменте плат под FM2+. C первым все ясно: это единственная модель серии для интегрированной платформы AMD. Что касается второго, то это модель достаточно дорогая — значительно дороже большинства предложений на рынке. Причем сравнивая ее с Rampage V Extreme, мы несколько слукавили: в ассортименте Asus есть и относительно «бюджетные» модели линейки ROG. Например, на ум сразу приходит Maximus VII Ranger, сравнимая по цене с нашей героиней, несмотря на изначально более дорогую платформу. Но как раз высокая цена разгоняемых процессоров под LGA1150 может сослужить плохую службу «бюджетным разгоняемым» моделям плат, тем более что некоторые функциональные особенности Crossblade Ranger не реализованы в платах на Z97 вовсе: например, та же поддержка PCI, которая может сильно повлиять на выбор покупателя, планирующего сохранить при апгрейде системы старую звуковую карту с таким интерфейсом — в этой области прогресса давно не наблюдается, так что новые карты не лучше старых. С другой стороны, это, скорее, особенности платформы, которые можно получить и от более дешевых плат, а улучшенная встроенная аудиосистема пользователю «дискретного звука» уж точно не нужна.

Словом, сама по себе идея разработки Crossblade Ranger компромиссна изначально: это дорогая плата для бюджетной платформы. Она может быть интересна тем, кто планирует покупку процессора типа Athlon X4 860K или 760K в паре с видеокартой уровня чуть выше среднего (например, на базе AMD Radeon R9 280/285) с потенциальным разгоном всего, что можно, благо это не запрещено производителем :) В таком случае покупателя тоже будет подспудно давить мысль, что все это реализуемо и на более дешевых платах, но за эстетическое удовлетворение или (более практичный вариант) качественную реализацию сетевых возможностей можно и доплатить. А вот массовым решением, как нам кажется, платы такого уровня не станут никогда: все-таки FM2+ — это платформа для недорогих высокоинтегрированных систем, так что здесь не нужны россыпи слотов (и полноразмерный ATX соответственно), а высокая цена вообще рубит идею на корню.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
