Материнская плата Asus Rampage V Extreme

Единственная модель семейства Asus ROG на чипсете Intel X99

Напомним, что в конце августа прошлого года компания Intel анонсировала чипсет Intel X99 и три новых процессора, совместимые с этим чипсетом, которые составили семейство Haswell-E. Одновременно с этим ведущие производители материнских плат анонсировали свои новые решения на чипсете Intel X99. Почти все платы компании Asus на чипсете Intel X99 мы уже рассмотрели. Осталась лишь Asus Rampage V Extreme, которая на нашем рынке появилась совсем недавно. Именно ее мы и рассмотрим в этой статье. Особенность этой платы — в том, что она относится к семейству Asus ROG (Republic Of Gamers), то есть позиционируется компанией как игровое решение. Причем на сегодняшний день это единственная плата семейства Asus ROG на чипсете Intel X99.

Впрочем, тот факт, что плата позиционируется как игровая, вовсе не означает, что ее нельзя использовать для других целей. Она подойдет и для высокопроизводительных ПК (рабочих станций), а также для энтузиастов, которые увлекаются оверклокингом. Более того, использовать данную плату именно как основу для игрового ПК, возможно, даже нерентабельно, поскольку дорогие процессоры семейства Haswell-E не имеют никаких преимуществ в играх перед обычными процессорами семейства Haswell. Поэтому мы бы позиционировали данную плату не как игровую, а именно как плату, ориентированную энтузиастов, увлекающихся разгоном.

Комплектация и упаковка

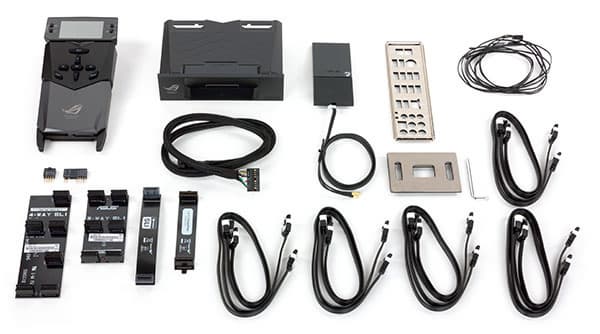

Комплектация Asus Rampage V Extreme впечатляет. Плата поставляется в большой коробке c ручкой, оформленной в бордовых тонах (фирменный цвет для плат семейства Asus ROG). Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, десять SATA-кабелей (все разъемы с защелками, пять кабелей имеют угловой разъем с одной стороны), мостики SLI на две, три и четыре видеокарты, мостик AMD CrossFireX, заглушка задней панели платы, выносная антенна для интегрированного на плате модуля Wi-Fi+Bluetooth, выносная панель Asus OC Panel с кабелем подключения и переходник для монтажа панели Asus OC Panel в 5,25-дюймовый отсек корпуса, а также три выносных термодатчика. Как видим, комплектация этой платы уже говорит о том, что перед нами топовый продукт.





Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Rampage V Extreme приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell-E
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218-V
Asus Wi-Fi Go! (802.11 a/b/g/n/ac)
Слоты расширения
4 × слота PCI Express 3.0 x16 (режим работы зависит от модели процессора)
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
1 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4)
SATA-разъемы
10 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (контроллера ASMedia ASM106SE)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от чипсета)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от контроллера ASMedia ASM106SE)
USB-порты
14 × USB 3.0
6 × USB 2.0

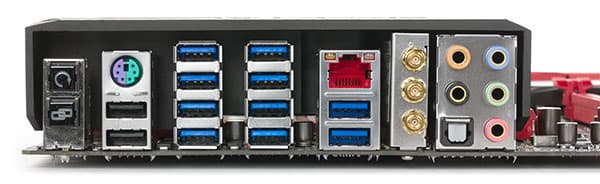

Разъемы на задней панели
10× USB 3.0
2 × USB 2.0
1 × RJ-45
3 × разъема для подключения антенны Wi-Fi-модуля
1 × S/PDIF (оптический, выход)
1 × PS/2
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
3-контактный разъем питания ATX 12 В
периферийный разъем питания
12 × SATA 6 Гбит/с
2 × SATA Express
8 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
3 × разъема для подключения термодатчиков
1 × разъем для подключения панели Asus OC
Форм-фактор
ATX (305×272 мм)
Средняя цена
T-11008438
Розничные предложенияL-11008438-10

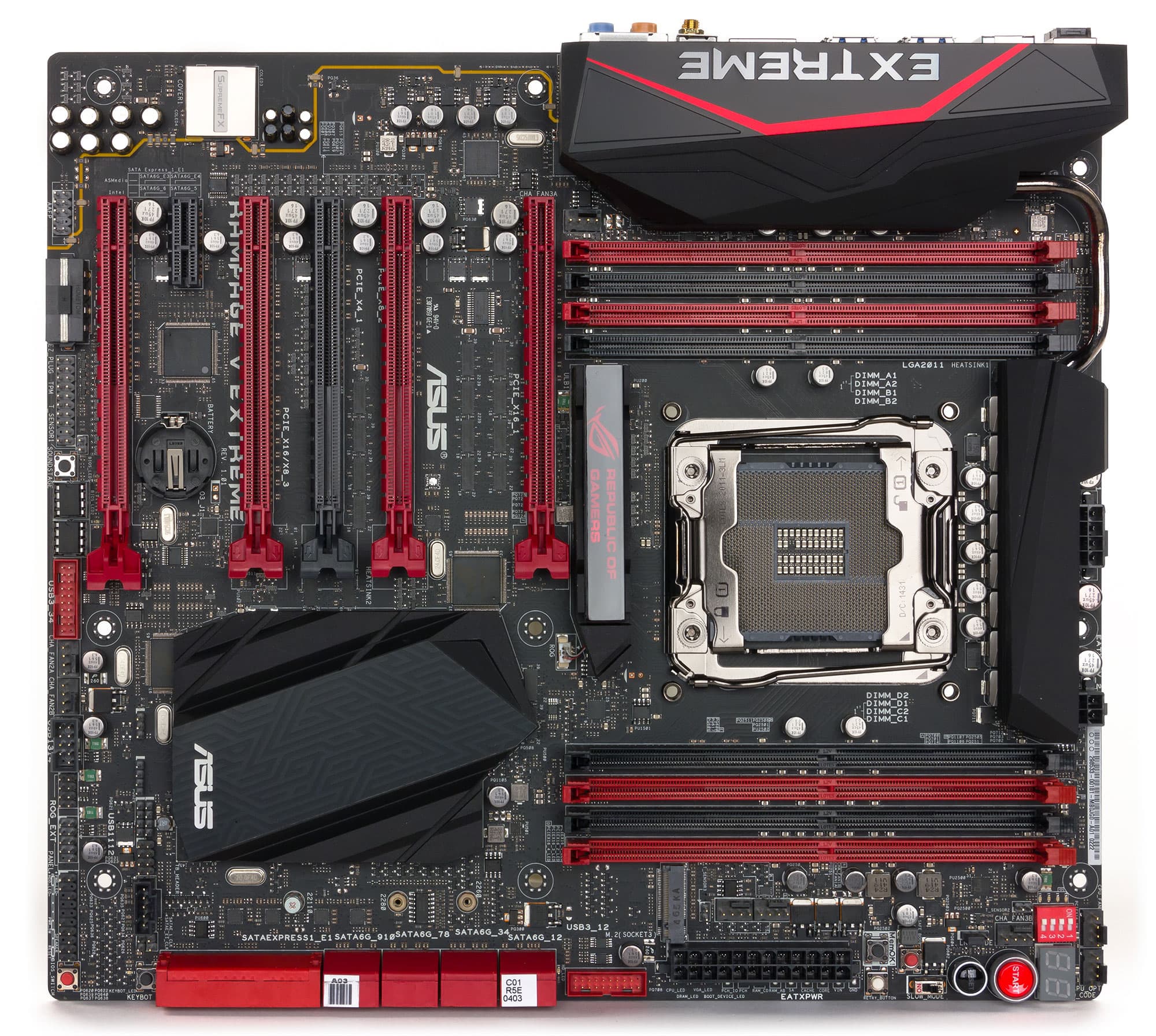

Форм-фактор

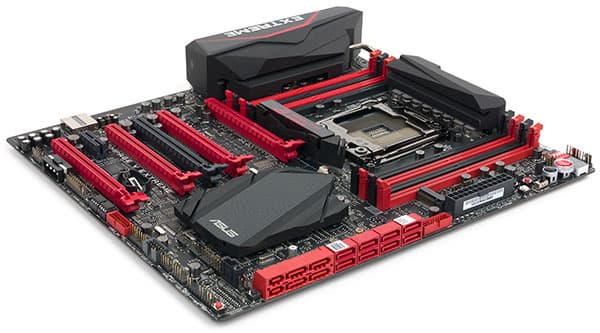

Плата Asus Rampage V Extreme выполнена в форм-факторе Extended ATX (305×272 мм), то есть она немного шире, чем стандартная ATX-плата (305×244 мм). Для монтажа платы в корпус предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

Плата Asus Rampage V Extreme основана на топовом чипсете Intel Х99 и поддерживает только процессоры c кодовым наименованием Haswell-E с разъемом LGA2011-v3.

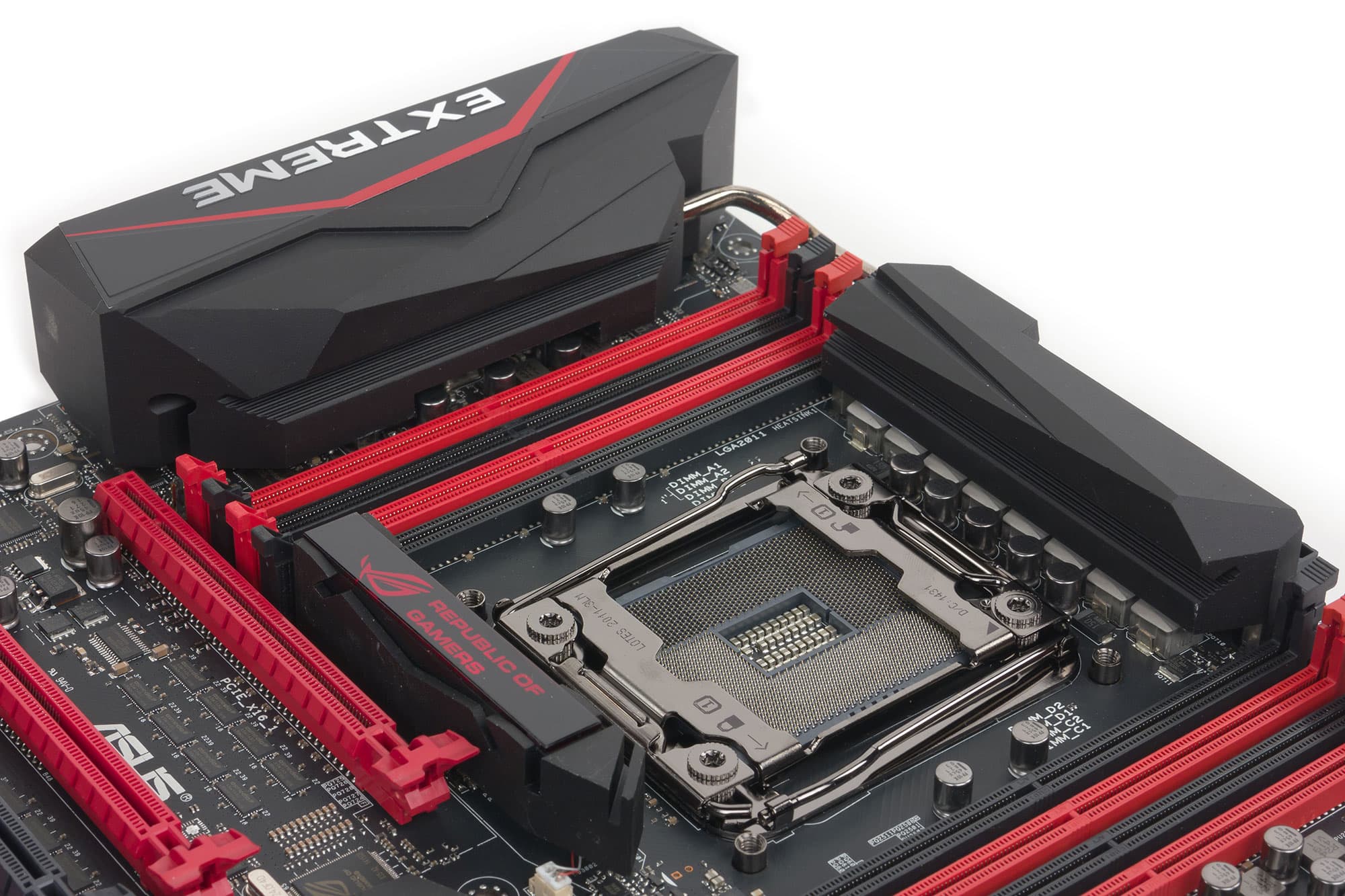

Разъем LGA2011-v3 на плате Asus Rampage V Extreme, как и на всех других платах Asus c чипсетом Intel X99, используется фирменный (он называется Asus O.C. Socket). Фишка заключается в том, что в разъеме Asus O.C. Socket больше контактов, чем в стандартном разъеме LGA2011-v3. Эти дополнительные контакты в разъеме позволяют задействовать недокументированные (зарезервированные для отладочных целей) контакты процессора Haswell-E. Часть этих недокументированных контактов — дополнительные линии питания процессора. И если их задействовать, то можно улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке.

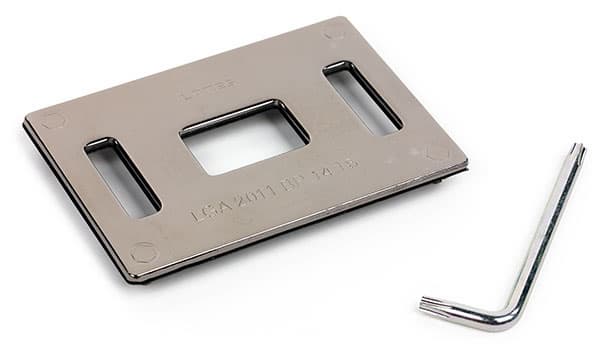

Еще одна особенность процессорного разъёма на плате Asus Rampage V Extreme заключается в том, что он поддерживает технологию Asus X-sоcket II. Данная технология подразумевает возможность замены стандартной пластины (back-plane), которая крепится к процессорному разъему с обратной стороны платы, на другую пластину меньшего размера. Такая необходимость возникает при установке, например, водяного охлаждения или при экстремальном охлаждении жидким азотом.

Память

Для установки модулей памяти на плате Asus Rampage V Extreme предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 64 ГБ (при использовании 8-гигабайтных модулей памяти. Отметим, что плата поддерживает память с XMP-профилями.

Слоты расширения

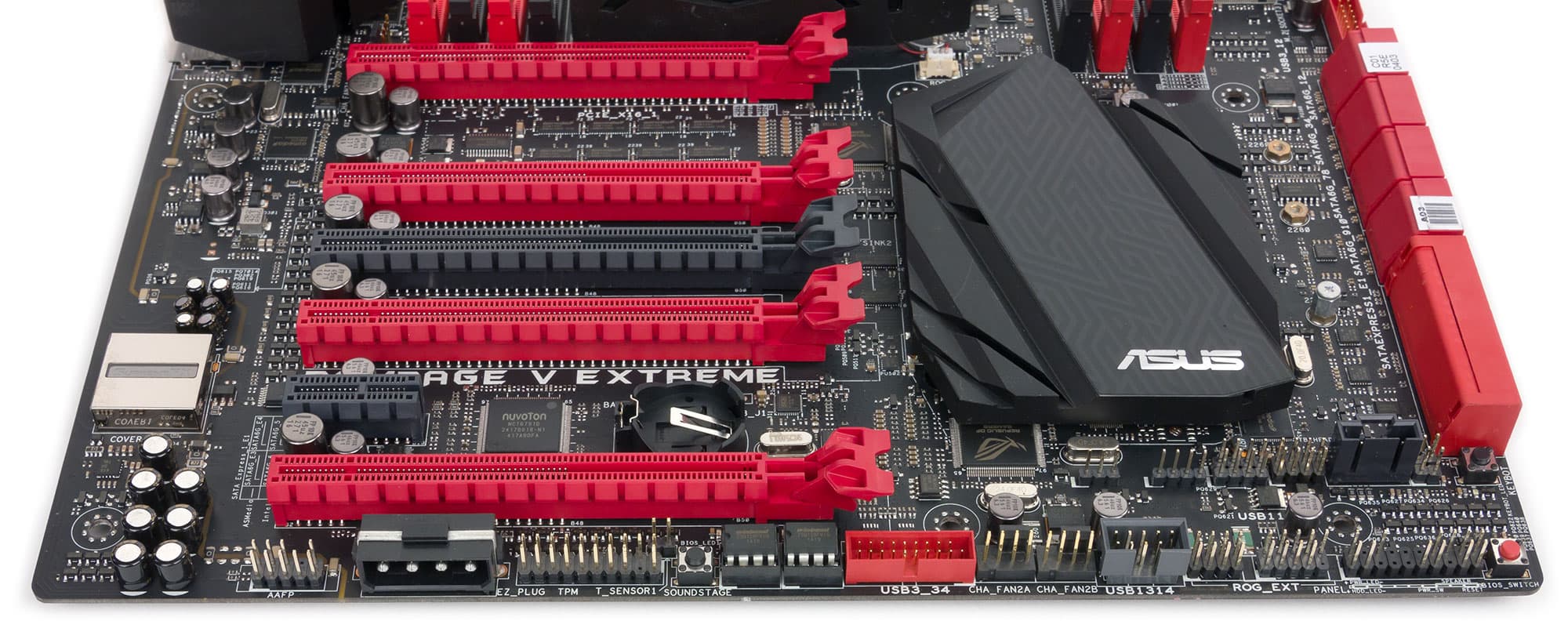

Для установки видеокарт или плат расширения на материнской плате Asus Rampage V Extreme имеется четыре слота стандарта PCI Express 3.0 с форм-фактором PCI Express x16, один слот с PCI Express 2.0 x4 в форм-факторе PCI Express x16 и один слот PCI Express 2.0 x1. Слоты стандарта PCI Express 3.0 выделены красным цветом, а слоты стандарта PCI Express 2.0 — черным.

Слот PCI Express 2.0 x4 реализован с использованием 4 чипсетных портов PCI Express 2.0. А вот режимы работы слотов стандарта PCI Express 3.0 с форм-фактором PCI Express x16 зависят от того, какой процессор устанавливается на плате.

Напомним, что на сегодняшний момент имеется три модели процессора семейства Haswell-E: Intel Core i7-5960X, Core i7-5930K и Core i7-5820K. Первые две модели ( Core i7-5960X и Core i7-5930K) имеют встроенный контроллер на 40 портов (линий) PCI Express 3.0 , а вот в процессоре Core i7-5820K контроллер имеет только 28 портов PCI Express 3.0. Соответственно, режим работы слотов с форм-фактором PCI Express 3.0 x16 на плате Asus Rampage V Extreme зависит от того, сколько портов PCI Express 3.0 в процессоре.

Если считать от разъема процессора, то первый слот стандарта PCI Express 3.0 (PCIe 3.0 x16_1) всегда работает только в режиме x16. Второй слот (PCIe 3.0 x8_2) работает только в режиме x8 (это можно определить по количеству контактов в слоте). А вот третий слот стандарта PCI Express 3.0 (PCIe 3.0 x16/x8_3) переключаемый и может работать на скоростях x16 и x8. Ну а четвертый слот (PCIe 3.0 x8_4) работает в режиме x8. Тут важно подчеркнуть, что слот PCIe 3.0 x8_4 разделяем с разъемом M.2. Забегая вперед, отметим, что разъем M.2 на данной плате реализован с использованием четырех процессорных портов PCI Express 3.0. И на слот PCIe 3.0 x8_4 и разъем M.2 в совокупности приходится 8 процессорных портов PCI Express 3.0.

Отметим, что в руководстве пользователя, которое поставляется вместе с платой, есть одна неточность. Так, в этом руководстве отмечается, что когда используется слот PCIe 3.0 x8_4, разъем M.2 будет недоступен вне зависимости от того, какой именно процессор устанавливается на плату. На самом деле, все немного иначе. При использовании процессора с 40 портами PCI Express 3.0, слот PCIe 3.0 x8_4 может работать в режиме x4 одновременно с разъемом M.2. Если же слот PCIe 3.0 x8_4 работает в режиме x8, то разъем M.2 будет недоступен. При использовании процессора с 28 портами PCI Express 3.0, слот PCIe 3.0 x8_4 будет недоступен, а разъем M.2 будет доступен.

Если устанавливается процессор с 40 портами PCI Express 3.0, то реализуется следующий режим работы слотов на базе процессорных портов PCI Express 3.0:

СлотРежимы работы
PCIe 3.0 x16_1 x16x16x16x16
PCIe 3.0 x8_2 --x8x8
PCIe 3.0 x16/x8_3 -x16x8x8
PCIe x8_4 ---x8

Как видим, для реализации всех режимов работы требуется не более 40 портов PCI Express 3.0. Но еще раз напомним, что слот PCIe 3.0 x8_4 разделяем с разъемом M.2.

Вообще, к данной схеме работы портов есть вопросы. К примеру, не понятно, почему не реализован режим, когда первый слот PCIe 3.0 x16_1 работает в режиме x16, второй слот PCIe 3.0 x8_2 — в режиме x8, а третий слот PCIe 3.0 x16/x8_3 — в режиме x16. В этом случае также требуется ровно 40 портов PCI Express 3.0. Аналогично, можно было бы реализовать режим, когда первый (PCIe 3.0 x16_1) и третий (PCIe 3.0 x16/x8_3) слоты работают в режиме x16, а четвертый (PCIe x8_4) слот, разделяемый с разъемом M.2, — в режиме x8. Впрочем, как бы это не казалось странным, в документации упоминаются лишь те режимы, которые мы отразили в таблице.

В случае, если устанавливается процессор с 28 портами PCI Express 3.0, то схема работы слотов немного меняется. Во-первых, четвертый слот PCIe x8_4 в данном случае блокируется. Правда, не очень понятно, что в данном случае будет с разъемом M.2. Логично было бы предположить, что он будет доступен. Во-вторых, в данном режиме первый слот PCIe 3.0 x16_1 будет переключаемым (режимы x16 и x8).

Возможные режимы работы слотов в случае установки процессора с 28 портами PCI Express 3.0 представлены в таблице:

СлотРежимы работы
PCIe 3.0 x16_1 x16x16x8
PCIe 3.0 x8_2 --x8
PCIe 3.0 x16/x8_3 -x8x8
PCIe x8_4 ---

Естественно, плата Asus Rampage V Extreme поддерживается технологии Nvidia SLI и AMD CrossFireX. Причем можно устанавливать до четырех видеокарт.

SATA-порты, разъемы SATA Express и разъем M.2

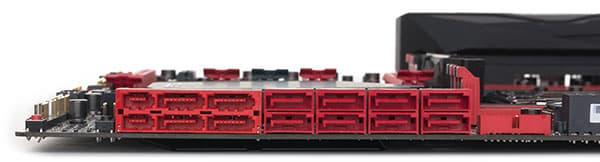

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности двенадцать портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express. Восемь отдельных портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Еще два порта SATA 6 Гбит/с, входящие в состав одного разъема SATA Express, также реализованы на базе интегрированного в чипсет контроллера (естественно, что эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Шесть из десяти портов SATA 6 Гбит/с, реализованные на базе чипсета, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (это особенность чипсета Intel X99).

Еще два порта SATA 6 Гбит/с входящие в состав второго разъёма SATA Express, реализован на базе контроллера ASMedia ASM106SE. Эти порты совместимы только с накопителями и не позволяют подключать ATAPI устройства.

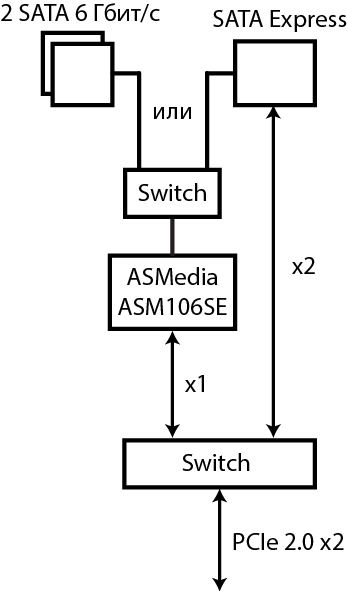

Отметим, что в каждом разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два порта PСI Express 2.0.

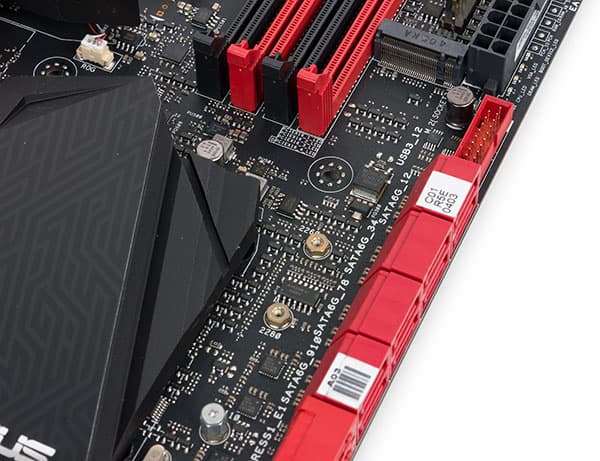

Как уже отмечалось, на плате Asus Rampage V Extreme имеется разъем нового поколения M.2, который реализован с использованием 4 процессорных портов PCI Express 3.0. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку только PCIe накопителей типоразмера 2260/2280/22110.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено четырнадцать портов USB 3.0 и шесть портов USB 2.0. Отметим, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Поэтому, для реализации такого количества USB портов применяется дополнительные USB-хабы и USB-контроллер.

Четыре порта USB 3.0 реализованы на базе интегрированного в чипсет контроллера (эти порты подключаются через два разъема на плате. Шесть портов USB 2.0 также реализованы на базе интегрированного в чипсет контроллера. Причем два порта USB 2.0 выведено на заднюю панель платы, а для подключения остальных портов на плате предусмотрено два разъема (по два порта на разъем).

Еще два порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе двухпортового USB 3.0 контроллера ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1.

Ну а оставшиеся восемь портов USB 3.0 реализованы на базе двух USB-хабов ASMedia ASM1074. Каждый хаб ASMedia ASM1074 подключен к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0. Все USB 3.0 порты от этих хабов выведены на заднюю панель платы.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Rampage V Extreme реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет).

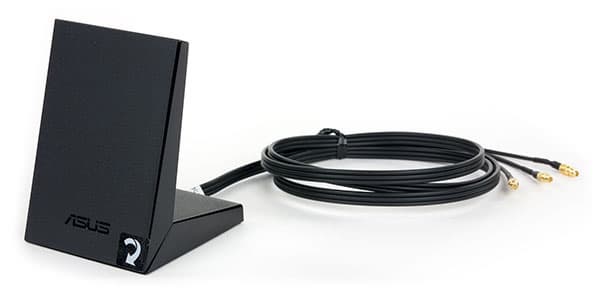

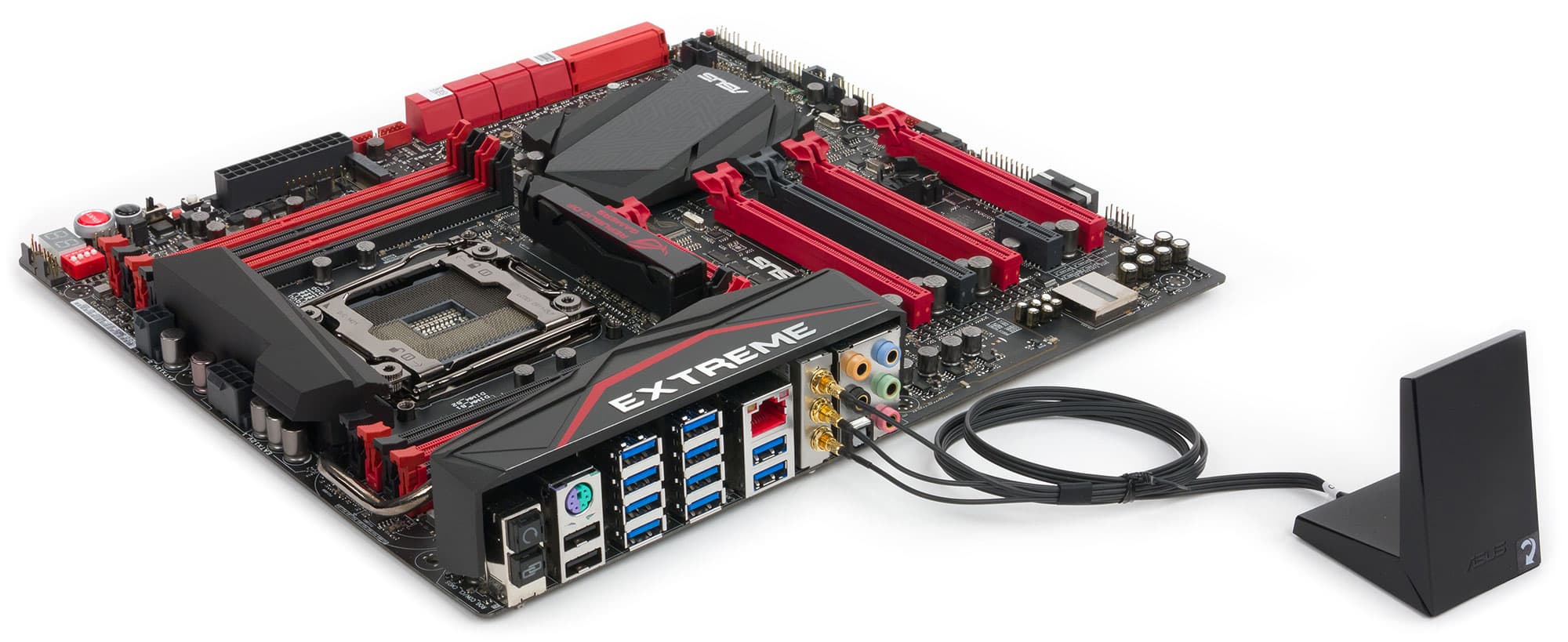

Кроме того, на плате установлен модуль беспроводной связи Asus Wi-Fi Go!, который поддерживает стандарты 802.11a/b/g/n/ac и, соответственно, является двухдиапазонным (2,4 и 5 ГГц). Данный модуль имеет три антенны и обеспечивает максимальную скорость передачи данных 1300 Мбит/с. Также модуль Asus Wi-Fi Go! имеет и встроенный чип Bluetooth V4.0.

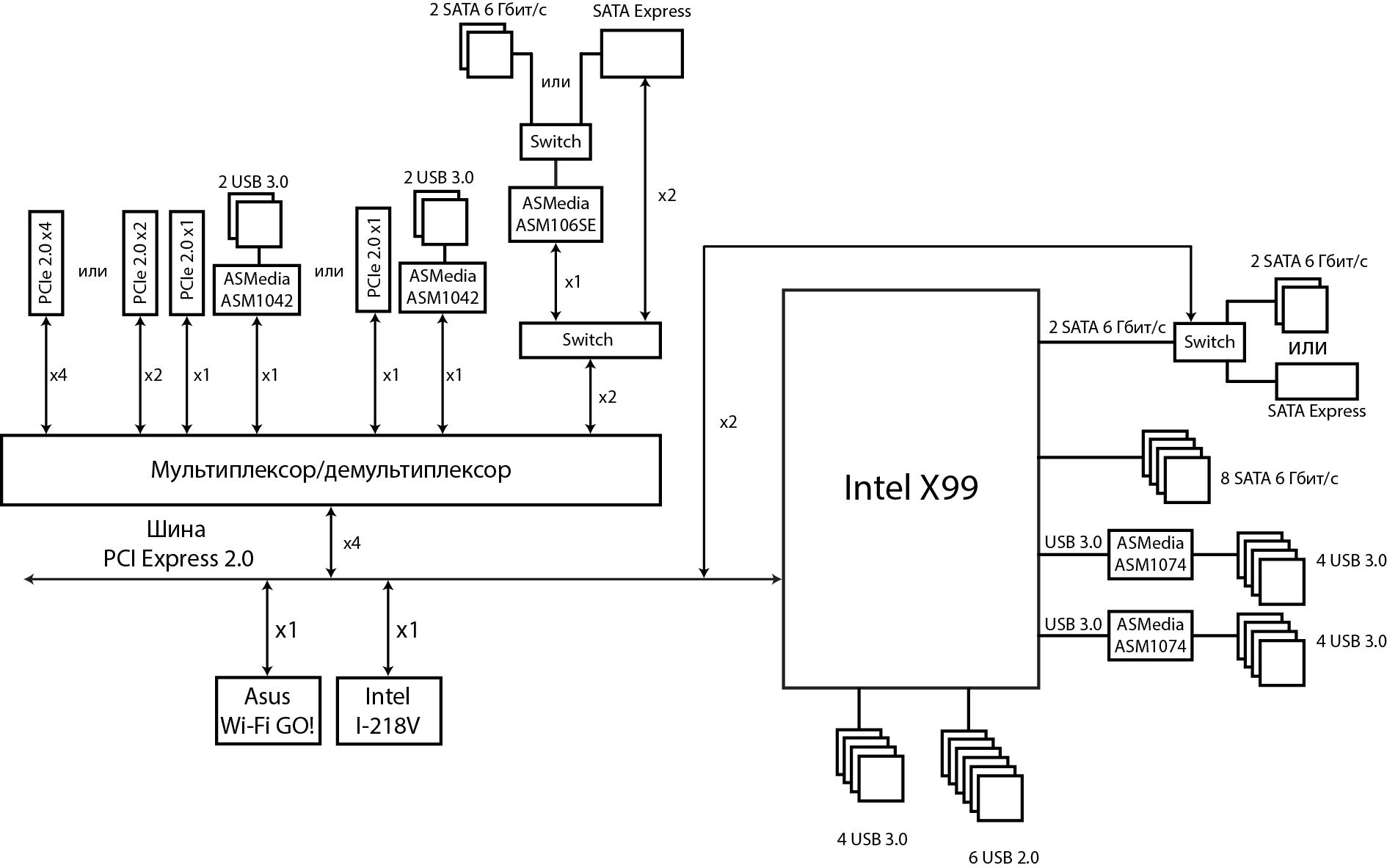

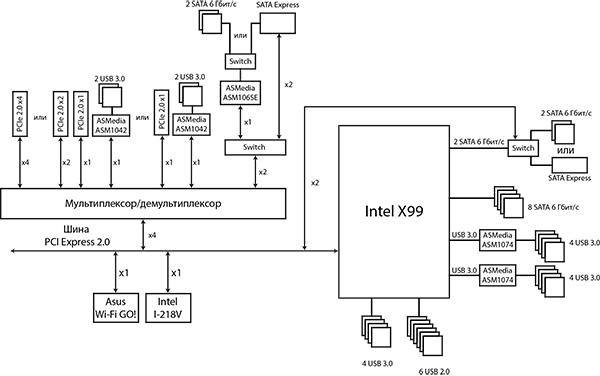

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel X99, то получится следующая картина. На слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16) требуется четыре порта PCI Express 2.0. Еще один порт PCI Express 2.0 задействует слот PCI Express 2.0 x1. Далее, два сетевых контроллера (Intel I218-V и беспроводной контроллер Asus Wi-Fi GO!), один USB 3.0 контроллер ASMedia ASM1042 и SATA-контроллер ASMedia ASM106SE — это еще четыре порта PCI Express 2.0. Ну и два разъема SATA Express — это еще четыре порта PCI Express 2.0. В результате получаем, что всего требуется 13 портов PCI Express 2.0. Но в чипсете Intel X99 общее количество портов PCI Express 2.0 не может превышать восьми.

Правда, тут нужно учесть,что для SATA-контроллера ASMedia ASM106SE и разъема SATA Express, который реализован на его основе, в совокупности требуется только два порта PCI Express 2.0, а не три, как это может показаться. Действительно, к разъему SATA Express можно подключить либо SATA-накопитель, либо PCIe-накопитель. В первом случае будут задействоваться только два порта SATA 6 Гбит/с и, соответственно, SATA-контроллер ASMedia ASM106SE, для которого требуется один порт PCI Express 2.0. Во втором случае (при подключении PCIe-накопителя) порты SATA 6 Гбит/с не нужны и, соответственно, контроллер ASMedia ASM106SE не подключен к шине PCI Express 2.0. В этом случае для разъема SATA Express нужно только два порта PCI Express 2.0.

С учетом вышеизложенного, получаем, что для реализации всех устройств на плате Asus Rampage V Extreme потребуется 12 портов PCI Express 2.0 в случае их одновременной работы. Поэтому, естественно, работать одновременно все устройства не могут и часть слотов и контроллеров выполнены разделяемыми друг с другом.

Так, слот PCI Express 2.0 x4 выполнен разделяемым со слотом PCI Express 2.0 x1, двумя портами USB 3.0 на базе контроллера ASMedia ASM1042 и разъемом SATA Express, реализованным на базе контроллера ASMedia ASM106SE. То есть если слот PCI Express 2.0 x4 используется в режиме x4, то два порта USB 3.0 от контроллера ASMedia ASM1042, разъем SATA Express на базе контроллера ASMedia ASM106SE и слот PCI Express 2.0 x1 будут недоступны. Кроме того, слот PCI Express 2.0 x4 можно перевести в скоростной режим x2 и в этом случае его можно использовать одновременно с контроллером ASMedia ASM1042 (два порта USB 3.0 будут доступны) и слотом PCI Express 2.0 x1. А вот разъем SATA Express на базе контроллера ASMedia ASM106SE будет в этом режиме недоступен. Ну а если лот PCI Express 2.0 x4 не используется, то будет доступен слот PCI Express 2.0 x1, два порта USB 3.0 и разъем SATA Express

То есть для USB-контроллера ASMedia ASM1042, SATA-контроллера ASMedia ASM106SE, одного разъема SATA Express и слота PCI Express 2.0 x4 и слота PCI Express 2.0 x1 в совокупности требуется только 4 порта PCI Express 2.0.

С учетом сказанного, для реализации всех портов и слотов на плате Asus Rampage V Extreme потребуется ровно 8 портов PCI Express 2.0. Схема подключения подключения контроллеров и слотов к чипсету Intel X99 показана на рисунке.

Напомним, что наличие только восьми портов PCI Express 2.0 — это не единственное ограничение чипсета Intel X99. Всего в чипсете может быть не более 22 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA 6 Гбит/с, USB 3.0) и при этом не более десяти портов SATA 6 Гбит/с, не более шести портов USB 3.0 и не более восьми портов PCI Express 2.0.

Из 22 высокоскоростных портов ввода/вывода 18 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCI Express 2.0 и восемь портов SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать (технология Flexible I/O).

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как выполняется правило 22 высокоскоростных портов на плате Asus Rampage V Extreme.

Шесть чипсетных портов USB 3.0 строго фиксированы и ни с чем не разделяются. Восемь чипсетных портов SATA 6 Гбит/с также строго фиксированы. Шесть портов PCI Express 2.0 опять таки фиксированы. А вот еще два порта PCI Express 2.0 и два порта SATA 6 Гбит/с, на базе которых реализован разъем SATA Express, разделяемы друг с другом. Если к разъему SATA Express ничего не подключается, то доступны будут два порта SATA 6 Гбит/с, а два порта PCI Express 2.0 блокируются. В результате получаем шесть чипсетных портов USB 3.0, десять чипсетных портов SATA 6 Гбит/с и шесть портов PCI Express 2.0, то есть в сумме 22 высокоскоростных порта.

Аналогичная ситуация возникает в случае, если к разъему SATA Express подключается SATA-устройство. Ну а если подключается PCIe-устройство, то в разъеме задействуется два порта PCI Express 2.0, а SATA-порты блокируются. В результате получаем шесть чипсетных портов USB 3.0, восемь чипсетных портов SATA 6 Гбит/с и восемь портов PCI Express 2.0, то есть опять 22 высокоскоростных порта.

Дополнительные особенности

Пожалуй, одной главных особенностей платы Asus Rampage V Extreme является тот факт, что на ней реализовано большое количество различных дополнительных возможностей.

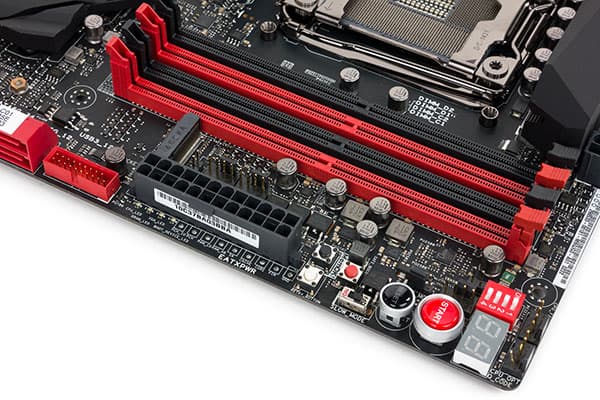

Начнем с того, что на плате имеется кнопка включения питания (Start) и перезагрузки, что очень удобно, когда плата устанавливается не в корпус ПК, а в открытый стенд. Есть и кнопка ClearCMOS, которая выведена на заднюю панель платы.

Также имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. А вот традиционной кнопки DirectKey теперь нет, но вместо нее появилась кнопка Safe_Boot. При ее нажатии происходит перезагрузка системы с последующей загрузкой BIOS. Причем настройки BIOS при этом не сбрасываются. Это удобно в том случае, когда при разгоне системы плата не загружается.

Кнопку Safe_Boot дополняет новая кнопка Retry. Данная кнопка предназначена для перезагрузки системы в том случае, если кнопка Reset не срабатывает (при зависании системы). Без использования кнопки Retry в этом случае пришлось бы нажать и удерживать кнопку питания (либо отключать блок питания), а потому опять включать систему, а кнопка Retry заменяет эту последовательность действий.

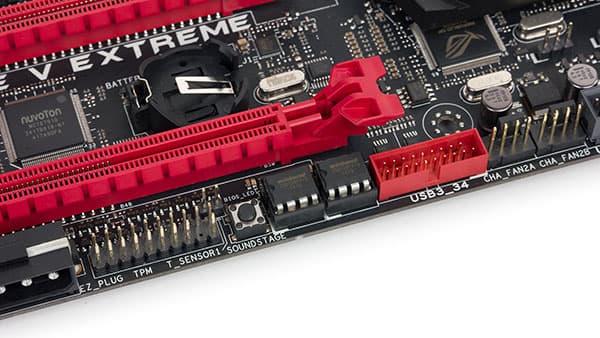

Далее, необходимо упомянуть наличие кнопки BIOS_Switch. На плате Asus Rampage V Extreme имеется две микросхемы BIOS и кнопка BIOS_Switch позволяет выбрать конкретную микросхему для загрузки.

Еще на плате имеются две новые кнопки, которые мы уже встречали на на игровых платах серии Maximus VII. Это KeyBot и SoundStage.

Кнопка KeyBot позволяет активизировать одноименную функцию, которая позволяет программировать отдельные клавиши на USB-клавиатуре. Это программно-аппаратное решение, и на самой плате для реализации данной функции используется отдельный чип (микропроцессор KeyBot). Для того чтобы воспользоваться этой возможностью, достаточно подключить клавиатуру к USB-порту.

Что касается кнопки SoundStage, то она является частью аудиоподсистемы. Данная кнопка позволяет подстраивать аудиоподсистему под запущенное приложение (FPS, Racing, Combat, Sport). Правда, если плата устанавливается в корпус, то использовать эту кнопку будет проблематично. Однако есть и утилита Sonic SoundStage, которая позволяет не только выбирать нужный звуковой профиль, но и настраивать его. Есть и утилита Sonic Studio, которая позволяет настраивать аудиоэффекты.

Присутствует на плате Asus Rampage V Extreme и тумблерный конфигуратор четырех слотов PCI Express 3.0 x16, который позволяет включать и выключать отдельные слоты.

Есть на плате и перемычка режима LN2 Mode, который используется при экстремальном разгоне процессора с использованием охлаждения жидким азотом. Этот режим используется в том случае, когда процессор запускается при отрицательной температуре. Кроме того, есть и переключатель Slow Mode, который работает в паре с перемычкой LN2 Mode и используется для предотвращения краха системы при запуске в режиме экстремального разгона.

Ну и конечно же, на плате Asus Rampage V Extreme присутствует и индикатор POST-кодов, и разъем PS/2, что типично для плат, ориентированных на разгон.

также на плате присутствует и ряд светодиодных индикаторов, выполняющих диагностическую функция и функцию индикаторов состояния системы. Так, есть светодиодный индикатор MemOK!, дополняющий одноименную кнопку, есть индикатор выбора микросхемы BIOS, индикаторы, которые показывают, какой слот PCI Express 3.0 x16 используется, а также панель Q LED с четырьмя индикаторами, которые позволяют обнаружить неисправность процессора, памяти, видеокарты или загрузочного накопителя на этапе загрузки системы.

Имеется на плате Asus Rampage V Extreme и три двухконтактных разъема для подключения термодатчиков (они входят в комплект).

Еще одна особенность платы заключается в том, что на ней имеется 10-контактная площадка для измерения напряжений на различных модулях (процессоре, чипсете памяти и т. д.)

Панель Asus OC Panel

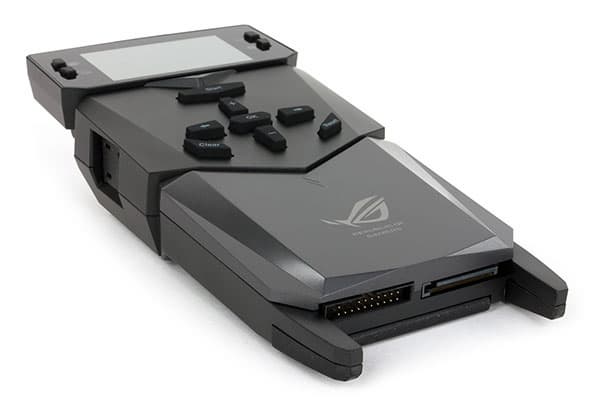

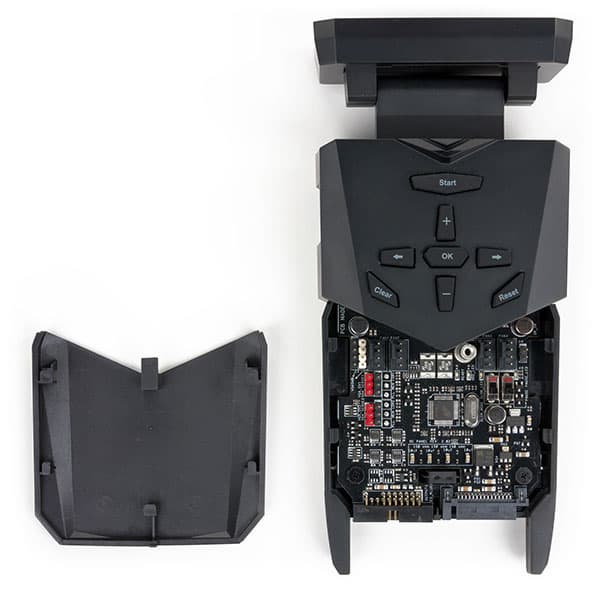

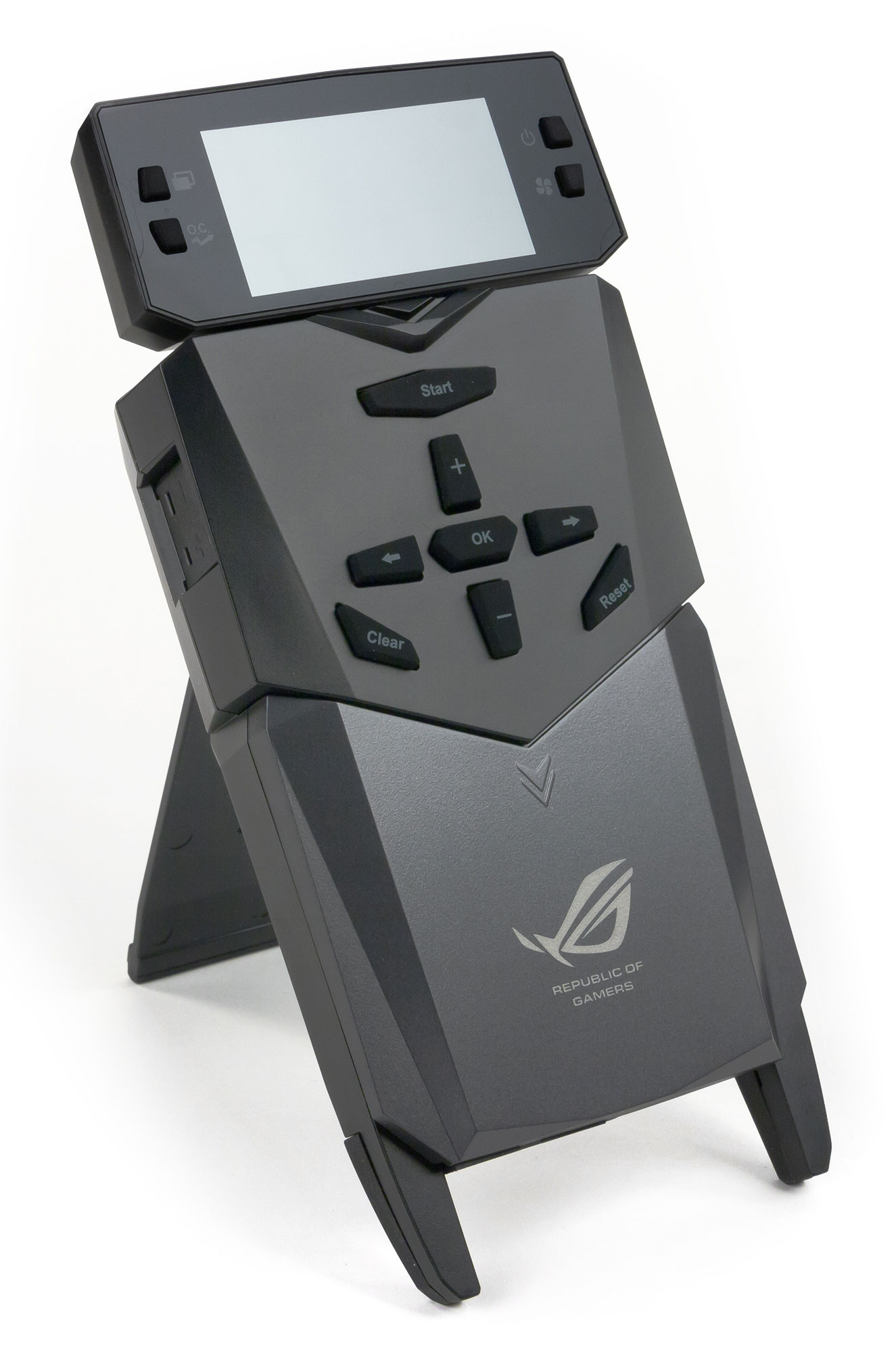

Одной из главных особенностей платы Asus Rampage V Extreme является наличие панели OC Panel, которая позволяет разгонять процессор в режиме реального времени без необходимости произведения настроек в UEFI BIOS. Напоминим, что данной панелью комплектуются лишь некоторые топовые модели плат Asus. В частности, такая панель поставляется и в коплекте к плате Asus Maximus VI Extreme.

Данная панель подключается специальным кабелем к соответствующему разъему на плате (задействуются одновременно разъем ROG_EXT и один разъем для подключения портов USB 2.0). Кабель, нужно отметить, не очень удобный. Он довольно толстый и жесткий и не позволяет удобно разместить панель на столе.


К самой панели можно дополнительно подключить четыре вентилятора.

Если предполагается подключать к панели OC Panel вентиляторы или использовать соединение VGA SMB (данная возможность также предусмотрена), то ее необходимо дополнительно подключить к SATA-разъему блока питания. Кроме того, на панели предусмотрено два разъема для подключения термодатчиков.

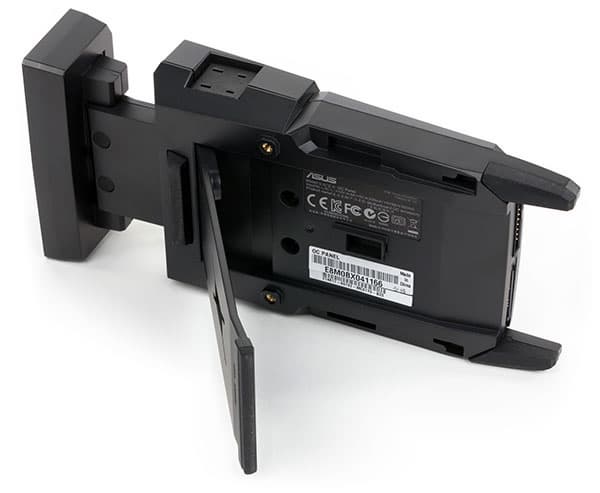

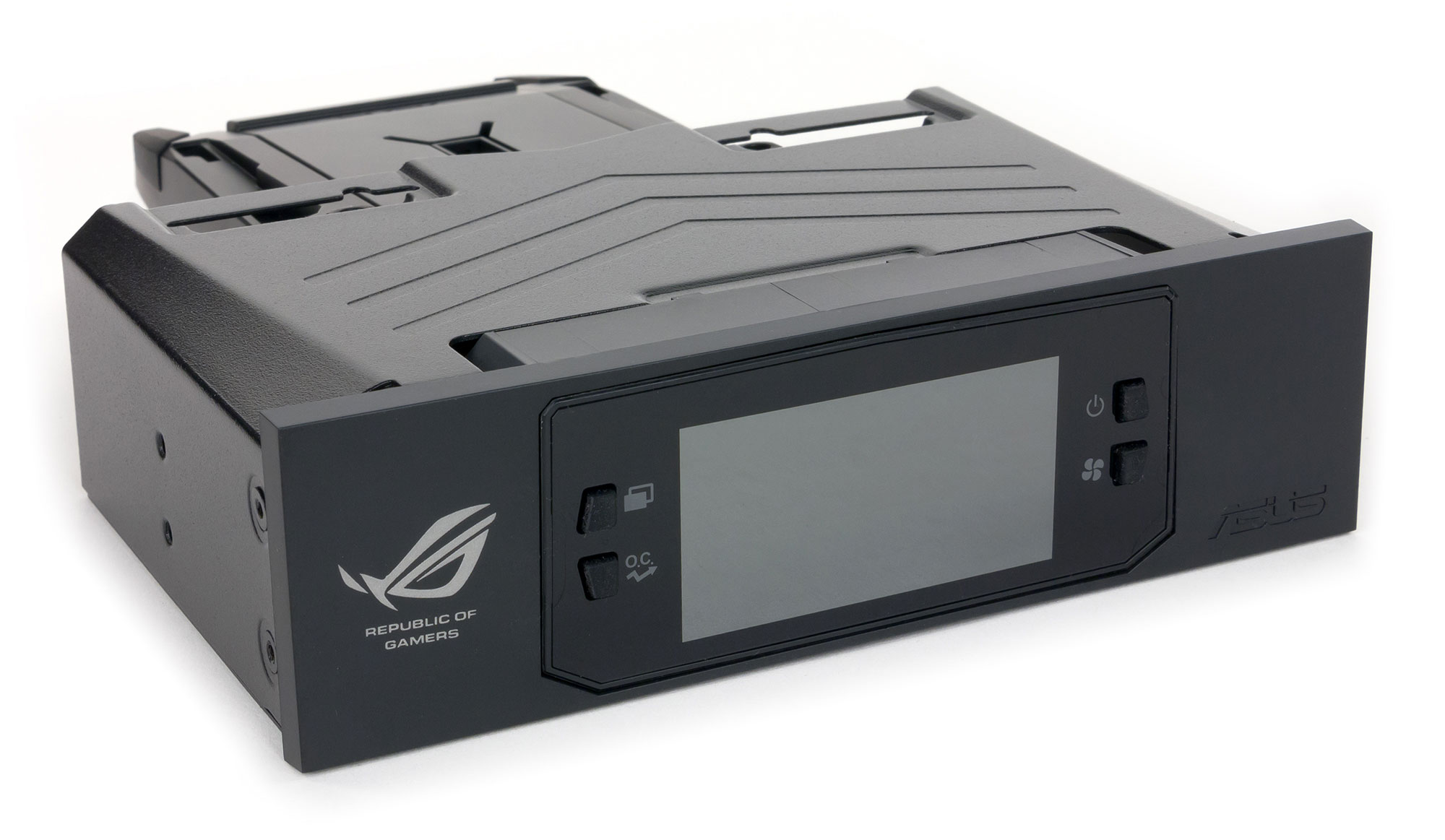

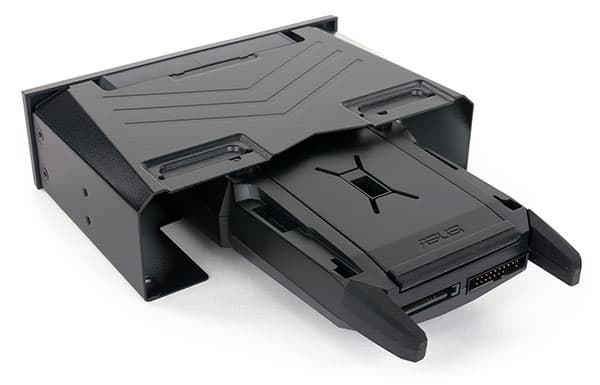

Сама панель может устанавливаться на столе (Extreme Mode) или же в 5,25-дюймовый отсек компьютера (Normal Mode) с использованием соответствующего переходника, входящего в комплект к плате.

Для управления панелью на ней имеется ряд клавиш. Причем клавиши, расположенные рядом с ЖК-экраном, могут использоваться как в режиме Extreme Mode, так и в режиме Normal Mode, а еще ряд клавиш будут недоступны при установке панели в 5,25-дюймовый отсек и предназначены только для режима Extreme Mode.

Сам ЖК-экран панели управления также имеет два режим отображения: Extreme Mode и Normal Mode, а переключение между этими режимами производится соответствующей клавишей.

В режиме Normal Mode на ЖК-экране панели отображается температура процессора, скорость вентилятора кулера процессора и коэффициент умножения тактовой частоты процессора и частота BCLK.

Для режима Normal Mode предусмотрено две кнопки управления. Первая кнопка предназначена для настройки скоростного режима вентилятора кулера процессора (режимы Silent, Standart и Turbo), а вторая — для двухуровневого разгона процессора (Level 1 и Level 2).

В режиме Extreme Mode на ЖК-экране панели отображается куда больше информации. Это и входное напряжение регулятора напряжения питания, и напряжение кэша L3, и напряжение ядер процессора, и напряжение DDR3 памяти, и частота BCLK, и коэффициент умножения тактовой частоты ядер процессора, и многое другое. Ну а для изменения различных параметров в режиме Extreme Mode предусмотрено уже 8 кнопок.

Причем в режиме В режиме Extreme Mode можно не только отслеживать такие параметры, как частоту BCLK и коэффициент умножения ядер процессора, но и изменять их. Но для данной возможности необходимо обязательно установить утилиту Asus ROG Connect Plus и драйвер Intel MEI.

Система питания

Как и большинство плат, модель Asus Rampage V Extreme имеет 24-контактный и 8-контактный разъемы для подключения блока питания. В дополнение к этому имеется еще 4-контактный разъем питания, а также периферийный разъем, который используется в том случае, если на плату устанавливается несколько мощных видеокарт.

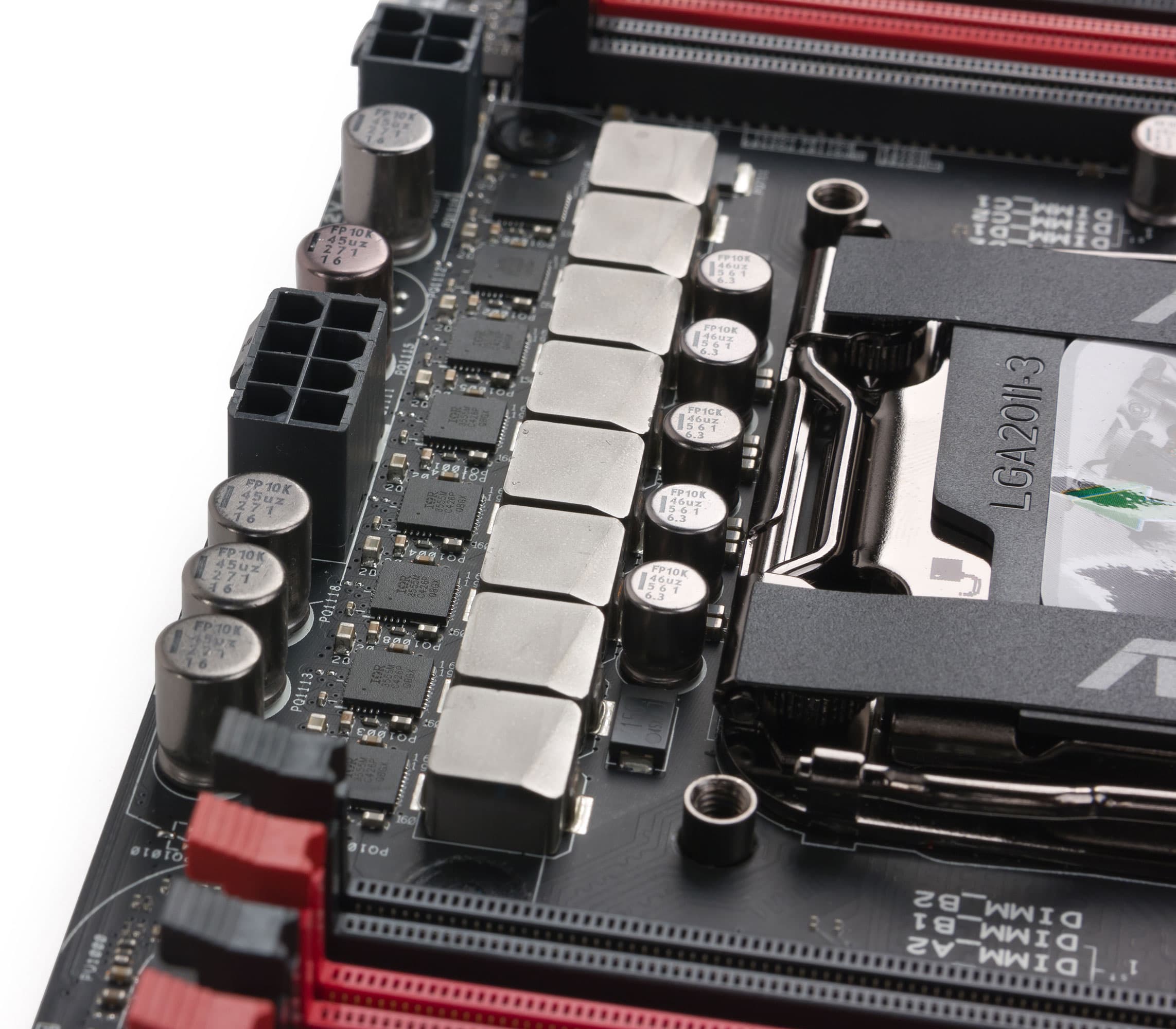

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере Digi+VRM c маркировкой ASP1250. Сами каналы питания построены с использованием DrMOS-микросхем International Rectifier IR3555, которые объединяют в себе по два MOSFET-транзистора и управляющий MOSFET-драйвер.

Система охлаждения

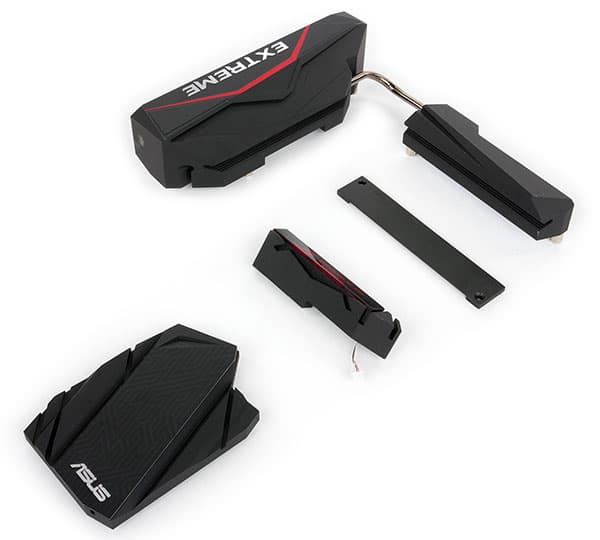

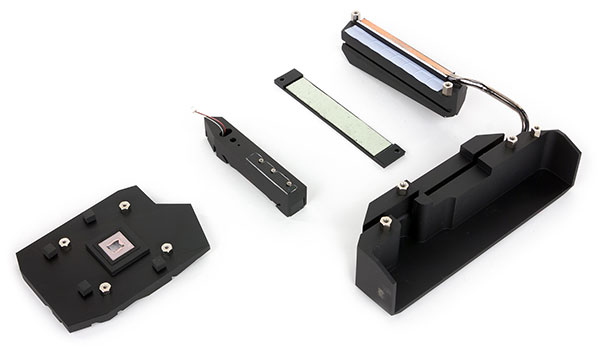

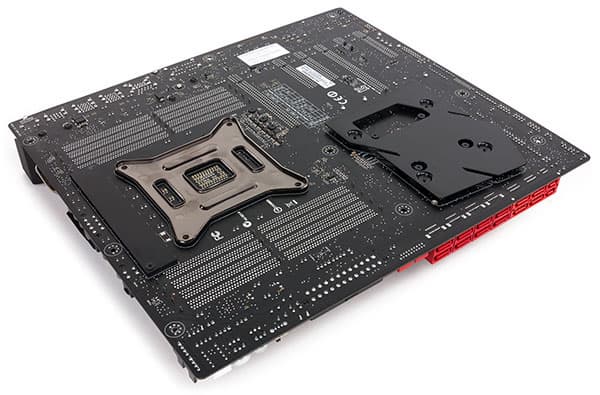

Для охлаждения чипов DrMOS регулятора напряжения питания процессора на плате имеется два радиатора, соединенные тепловой трубкой, которые расположены рядом с процессорным разъемом. Собственно, DrMOS-чипы накрывает только один радиатор, а второй используется просто как дополнение к первому.

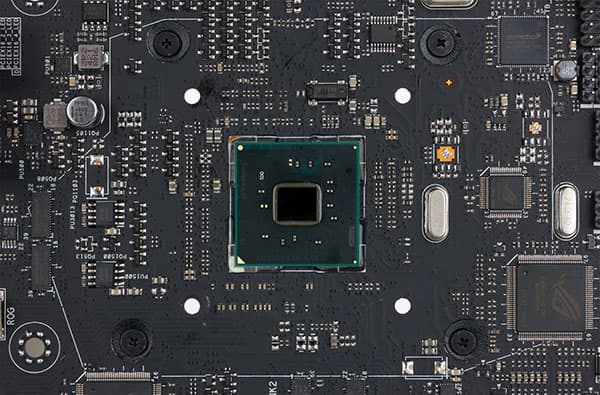

Кроме того, еще один радиатор закрывает чипсет. Причем с обратной стороны платы в месте установки радиатора чипсета имеется большая металлическая пластина, которая выполняет функцию ребра жесткости и предотвращает изгиб платы.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и шесть четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.


Аудиоподсистема

Аудиоподсистема платы Asus Rampage V Extreme включает в себя популярный HD-аудиокодек Realtek ALC1150, который закрыт металлическим кожухом с надписью SupremeFX. Ну а на задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Rampage V Extreme получил оценку «Хорошо». Причем как мы не старались, получить результат тестирования лучше нам так и не удалось. В принципе, несмотря на оценку «Хорошо», результат, мягко говоря, так себе. Очень маленький динамический диапазон, высокий уровень шума, да и гармонические искажения не радуют. Это немного странно, поскольку на других платах Asus с аналогичной аудиоподсистемой мы получали результаты значительно лучше.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−71,6
Посредственно
Динамический диапазон, дБ (А)
71,7
Посредственно
Гармонические искажения, %
0,0022
Хорошо
Гармонические искажения + шум, дБ (A)
−67,0
Посредственно
Интермодуляционные искажения + шум, %
0,058
Хорошо
Взаимопроникновение каналов, дБ
−69,8
Хорошо
Интермодуляции на 10 кГц, %
0,064
Хорошо
Общая оценка
Хорошо

UEFI BIOS

Если говорить об UEFI BIOS, то на плате Asus Rampage V Extreme он по своему интерфейсу и возможностям очень похож на UEFI BIOS на других платах Asus семейства ROG. Конечно, с учетом специфики чипсета Intel X99 есть и отличия, но в целом все очень похоже.

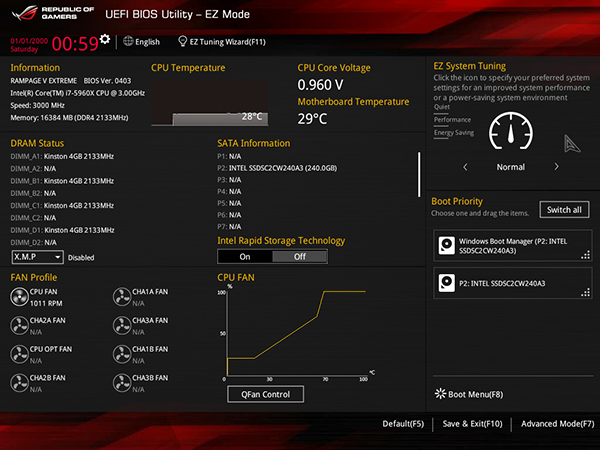

Традиционно, как и на всех платах Asus, UEFI BIOS имеет два режима отображения: упрощенный EZ-Mode и Advanced Mode. Настройка системы и ее разгон возможен только в режиме Advanced Mode.

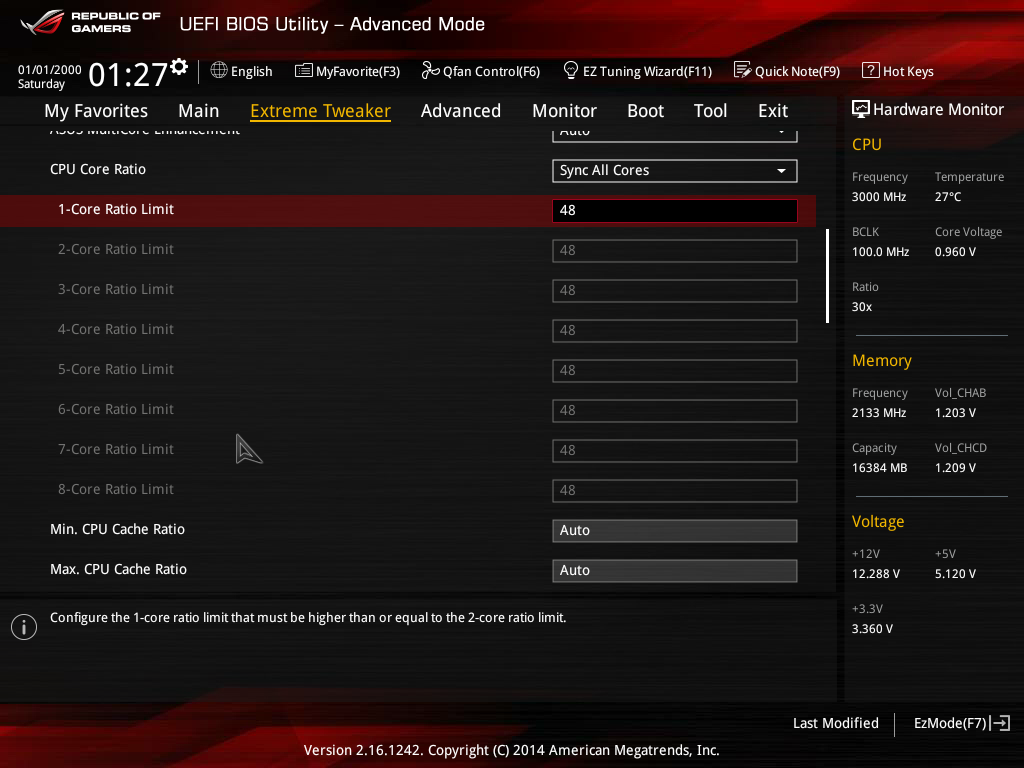

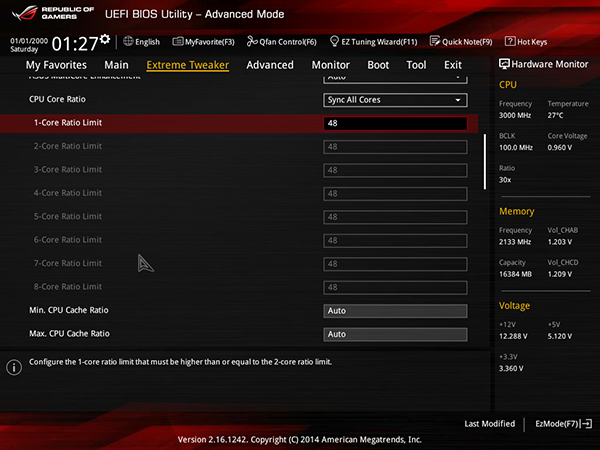

Для разгона процессора и памяти предусмотрена традиционная вкладка Extreme Tweaker. На этой вкладке можно задать частоту BCLK, задать коэффициент умножения и т. д. Одним словом, здесь все точно также, как и на других платах Asus с чипсетами Intel 9-й серии.

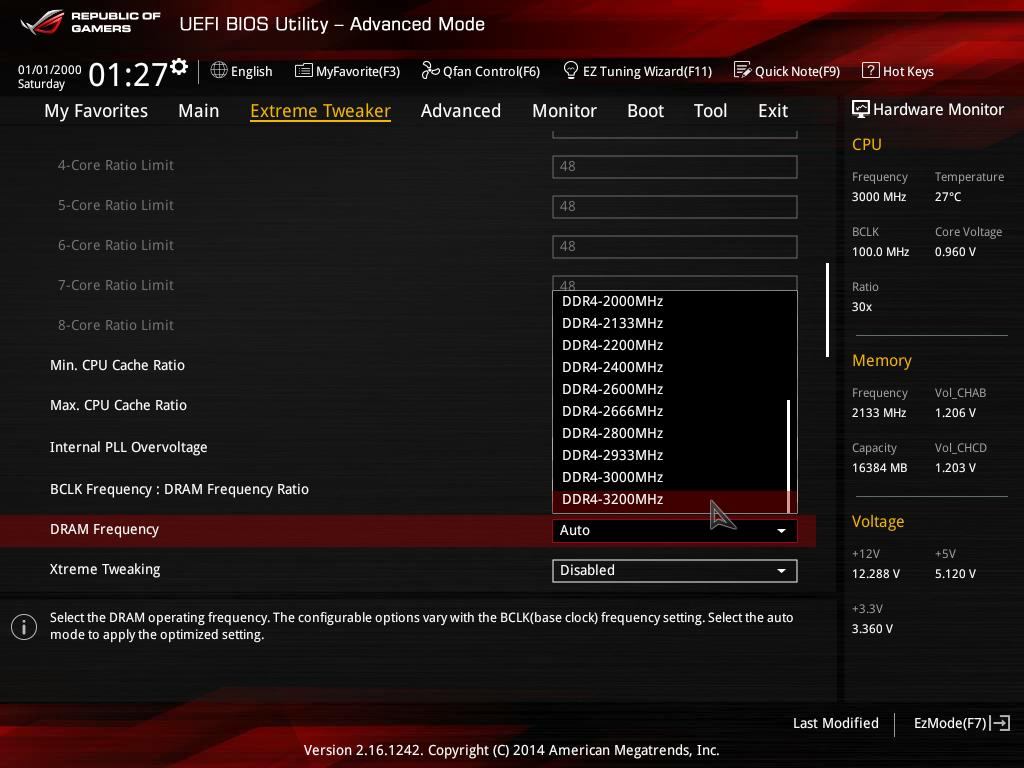

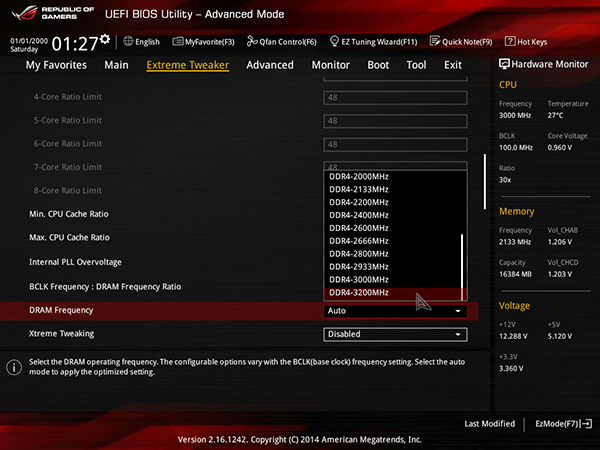

Что касается памяти, то в UEFI BIOS можно выбрать память вплоть до DDR4-3200.

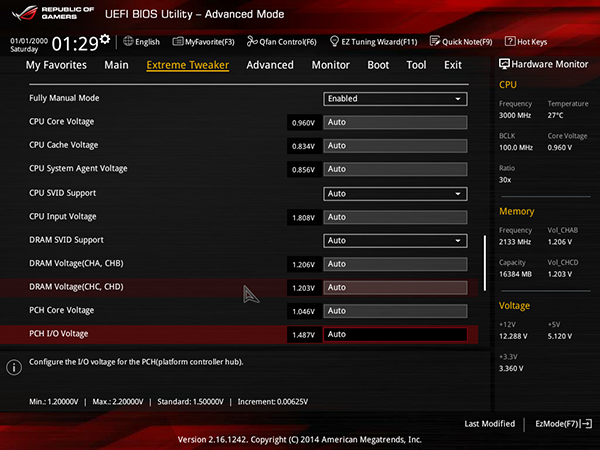

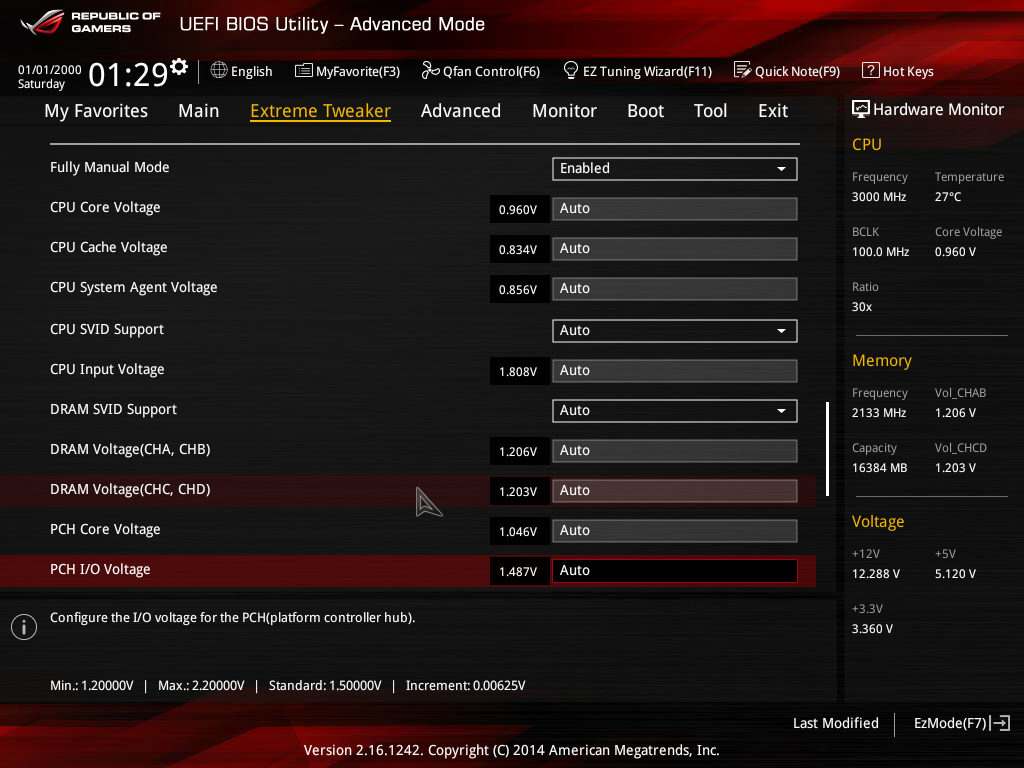

также имеется возможность задать напряжение питания для ядер процессора, кэша, памяти и т. д.

Предусмотрена и возможность настройки внешнего регулятора питания процессора.

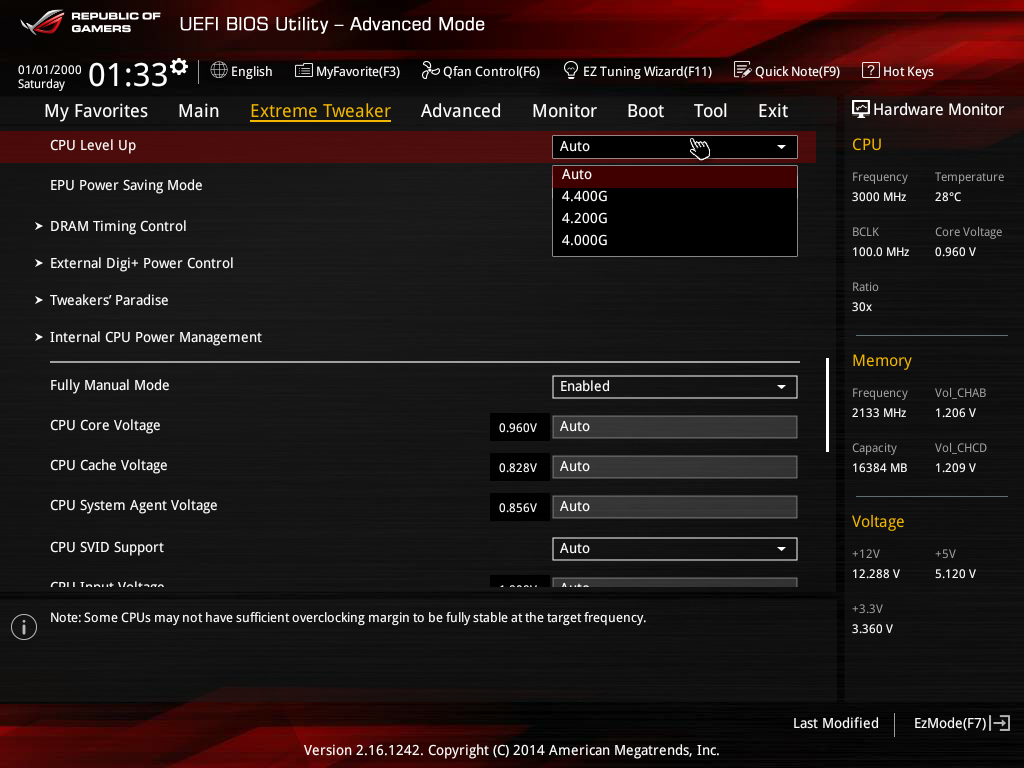

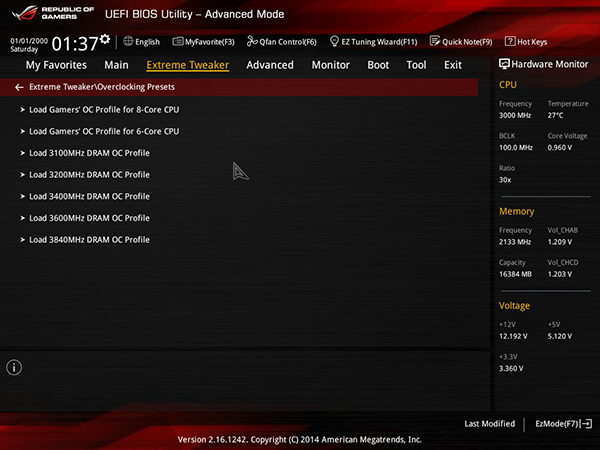

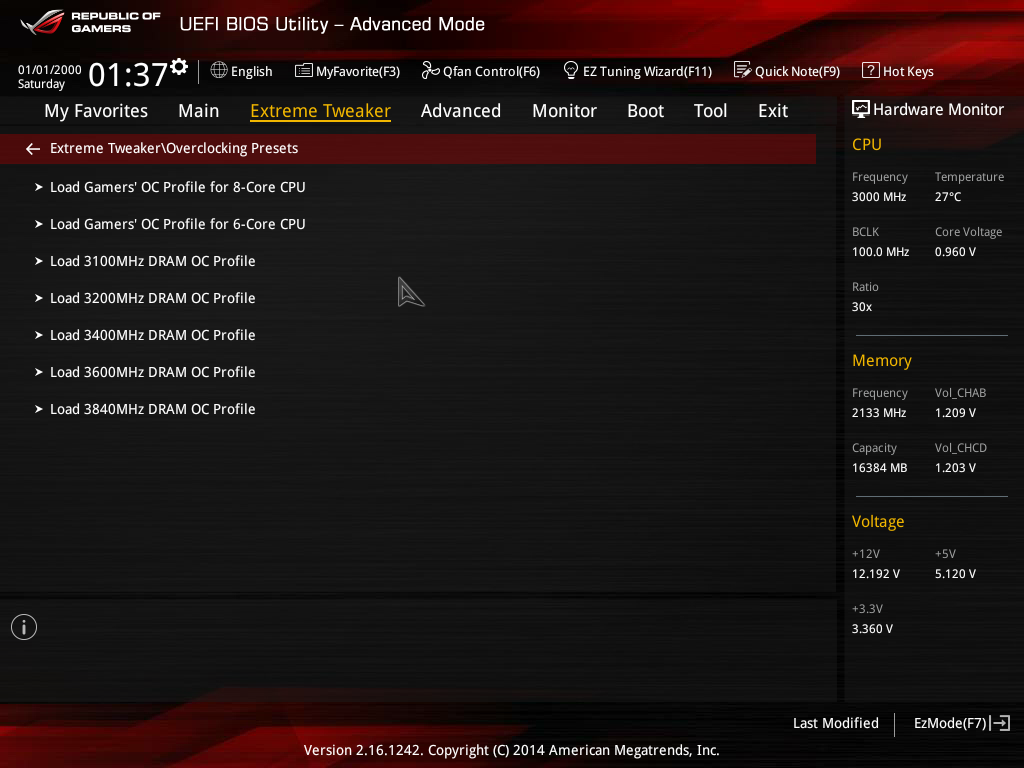

Кроме того, на вкладке Extreme Tweaker предусмотрена возможность быстрого разгона процессора путем настройки пункта меню CPU Level Up. К примеру, для процессора Intel Core i7-5960X в пункте CPU Level Up предусмотрены частоты 4,0, 4,2 и 4,4 ГГц.

На вкладке Extreme Tweaker есть и еще один довольно интересный пункт меню, который называется Overclocking Presets. Этот пункт меню позволяет загружать различные персеты по разгону. Имеется два пресета для разгона процессора (8-ядерного и 6-ядерного), а также пять пресетов для разгона памяти.

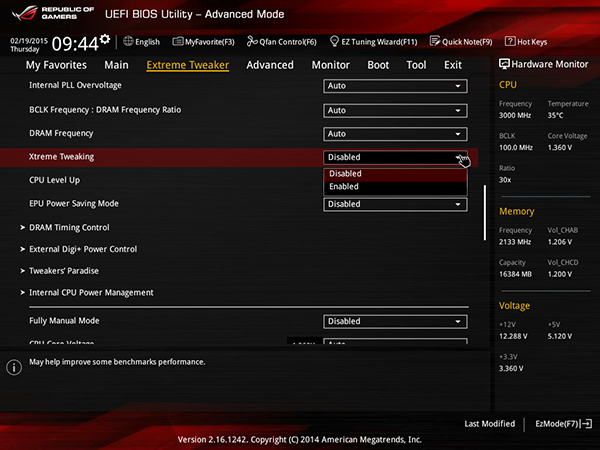

Имеется на вкладке Extreme Tweaker и такой пункт, как Xtreme Tweaking, который, как поясняется, позволяет улучшить результаты тестирования производительности в некоторых бенчмарках. Правда, какие именно настройки реализует данный пункт меню, не объясняется. Во всяком случае, можно однозначно сказать, что данная настройка не меняет тактовой частоты ядер процессора и частоту памяти.

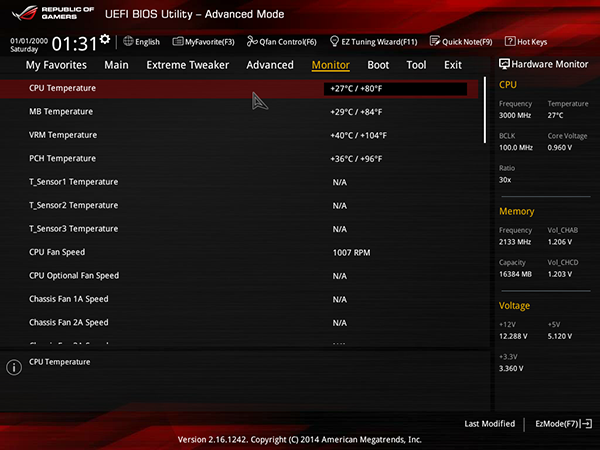

На вкладке Monitoring можно посмотреть значение температуры от встроенных термодатчиков, а также от подключенных термодатчиков.

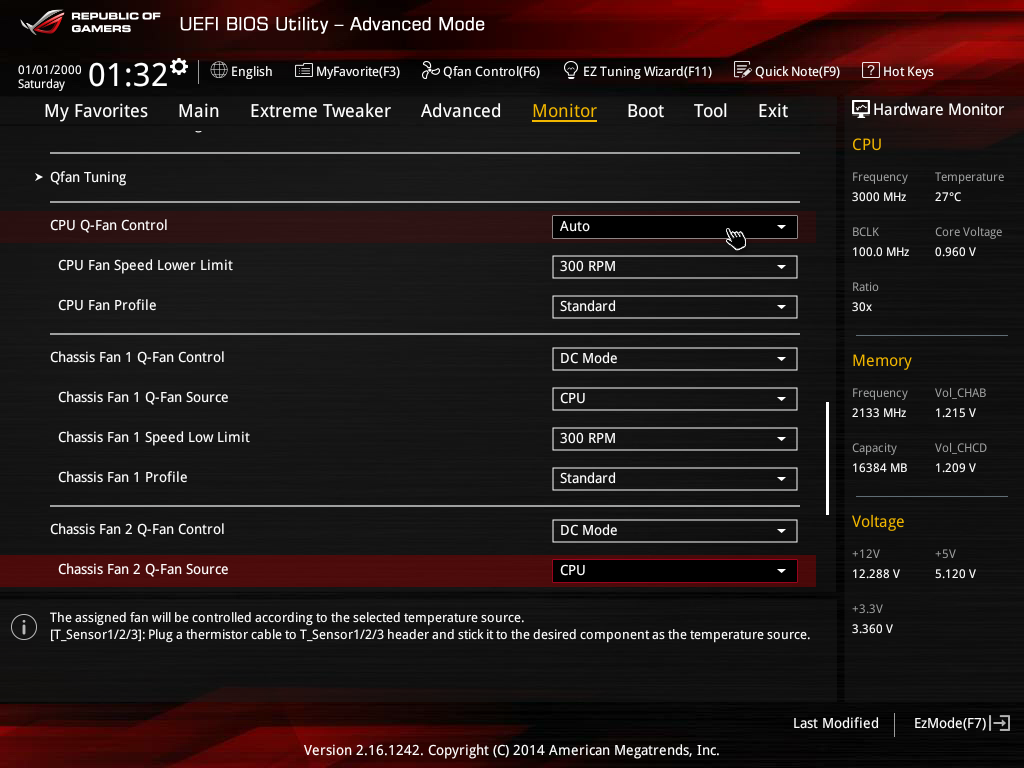

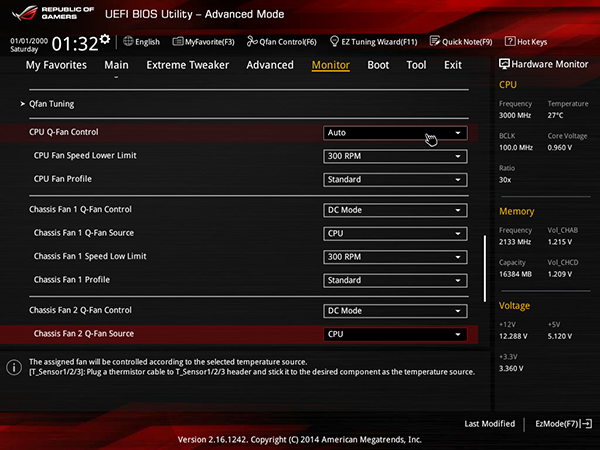

Ну и конечно же UEFI BIOS позволяет производить настройку скоростного режима подключенных к плате вентиляторов.

Выводы

Итак, давайте подведем итог. Прежде всего, еще раз отметим, что плата Asus Rampage V Extreme — это нишевый, очень дорогой продукт, не ориентированный на массового пользователя. Она предназначена для тех энтузиастов, которые хотят иметь самый «навороченный» и самый новый компьютер и готовы платить за это большие деньги. Собственно, такой вывод справедлив для большинства плат на чипсете Intel X99, но даже среди них модель Asus Rampage V Extreme выделяется очень широкими функциональными возможностями. На ней реализовано много функций, ориентированных на геймеров, и функций, ориентированных на разгон системы. Одним словом, это элитная плата для элитных компьютеров.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
