Обзор материнской платы Asus ROG Strix Z890-F Gaming WiFi на чипсете Intel Z890

Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.

А мы обращаем наш взор снова к материнским платам, основанным на новейшем чипсете Intel Z890 и поддерживающим последнее поколение процессоров Core Ultra 2xx.

Стоит освежить познания по возможностям последних платформ Intel, так что посмотрим таблицу сравнения 4х последних поколений системных чипсетов серии Z.

Напомню, что у чипсета Z790 порты SATA входят в общее количество линий PCIe (в сумме 28), а у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя (когда как у Z790 просто было 8 линий PCIe 3.0, и они могли расходоваться до 8 портов SATA).

Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).

Таким образом новая платформа LGA1851 (процессор + Z890) дает нам прибавку 8 линий PCIe (относительно платформы LGA1700).

У нас сегодня на рассмотрении продукт компании Asus, а именно Asus ROG Strix Z890-F Gaming WiFi. Несмотря на то, что матплата относится к топовому суббренду ROG, она входит в среднеуровневую серию Strix, поэтому перед нами плата хоть и не из дешевых, однако до флагманов ей далековато.

Asus ROG Strix Z890-F Gaming WiFi поставляется в традиционной стандартной коробке фирменного дизайна серии ROG. Комплект размещен под платой в отдельных отсеках.

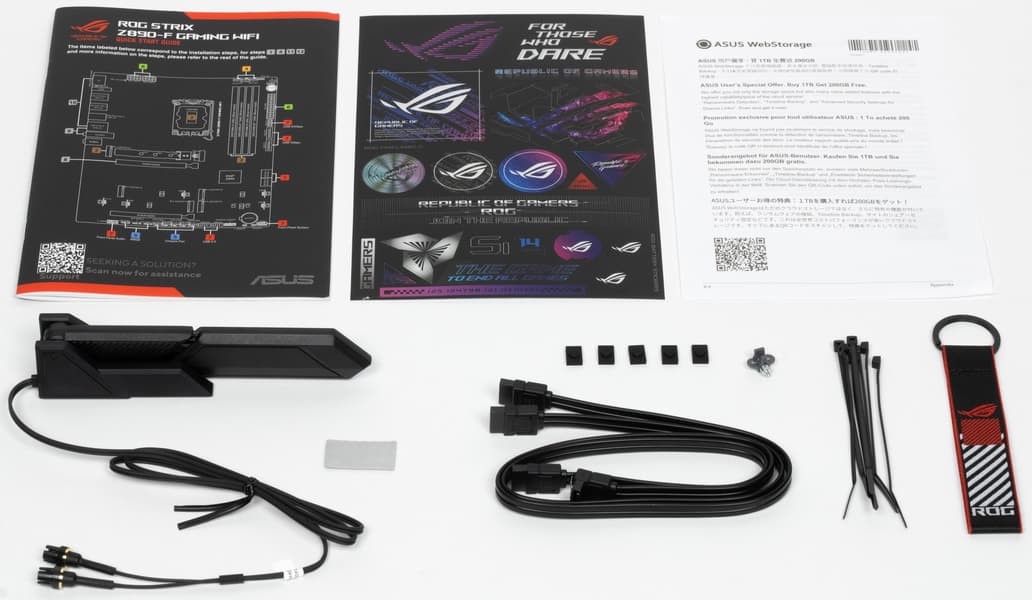

В комплект поставки кроме традиционных элементов типа руководства пользователя и кабелей SATA, входят: антенна встроенного Wi-Fi-модуля, бонусные стикеры, запасные держатели накопителей в слотах M.2, набор пластиковых стяжек и бонусный фирменный брелок ROG.

ПО не поставляется, однако по-любому последние версии драйверов и утилит надо скачивать с вебсайта производителя).

Сувенирный брелок ROG также может играть роль стяжки-«липучки».

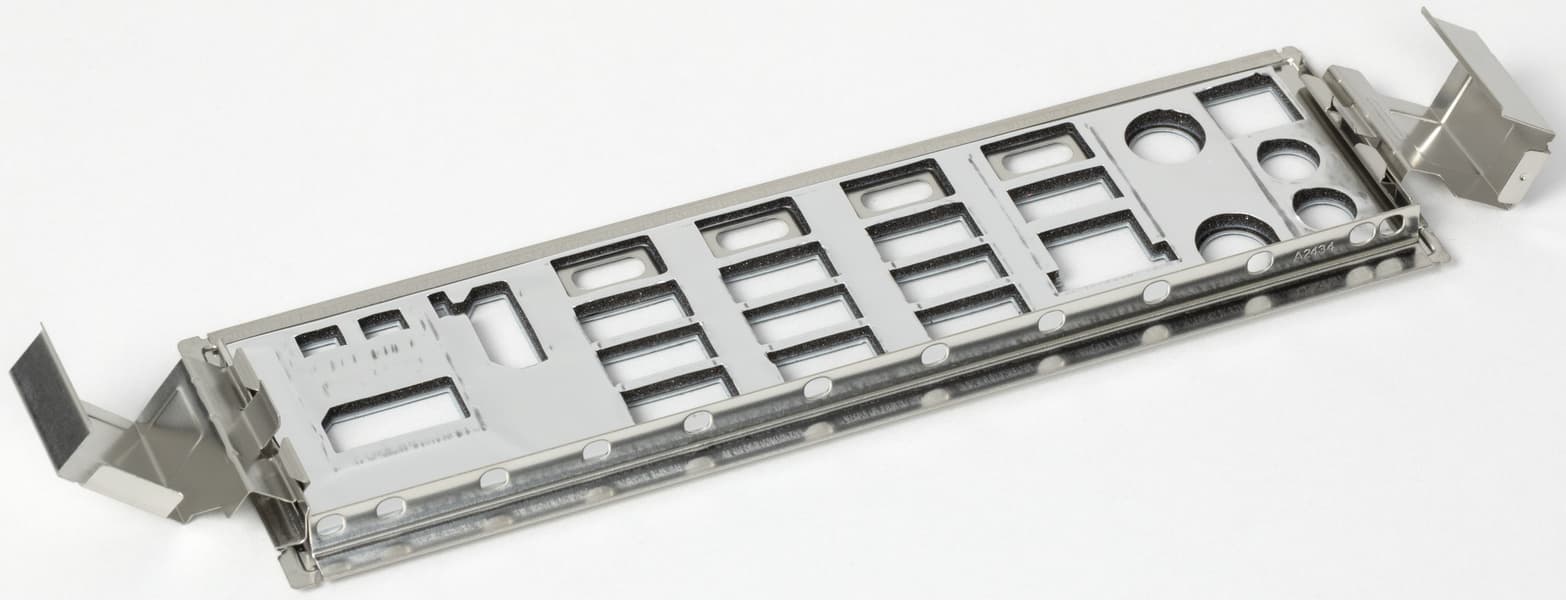

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

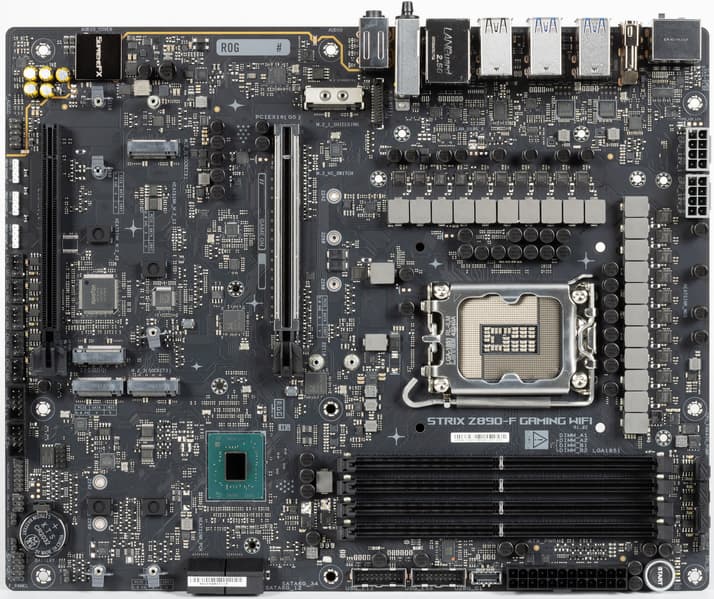

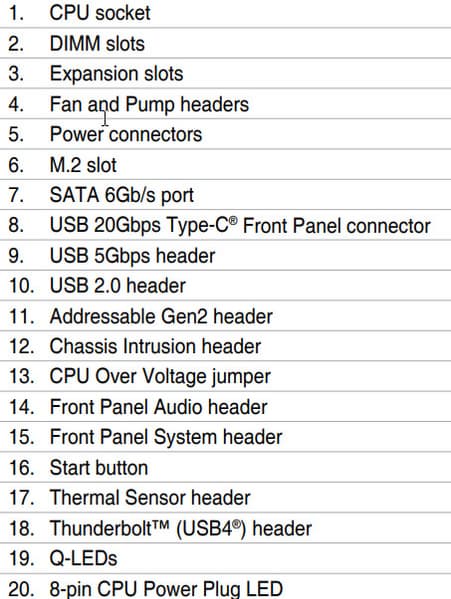

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix Z890-F Gaming WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

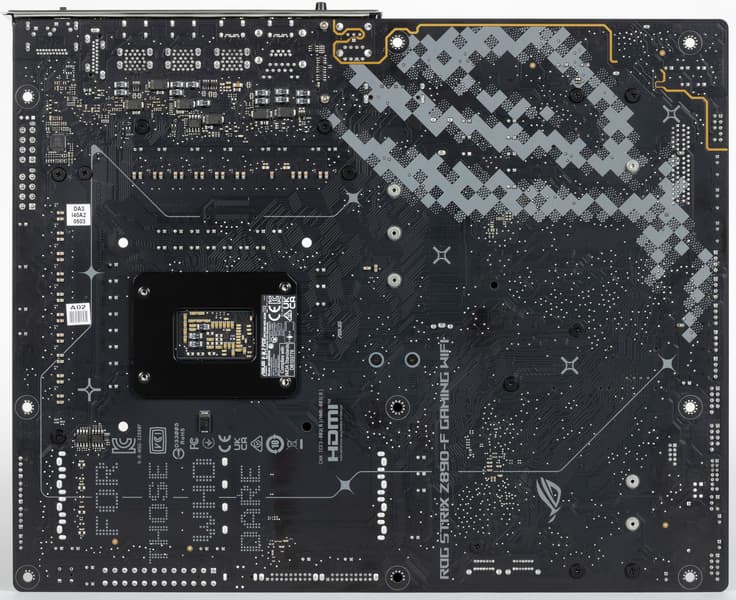

На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Защитной пластины (бэкплейта) нет.

Технические характеристики

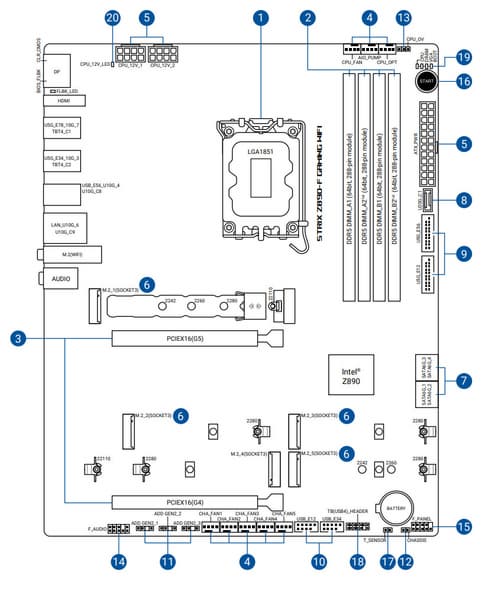

Традиционная таблица с перечнем функциональных особенностей.

^* - переключение режимов работы слота PCIe x16_1 осуществляется через настройки в BIOS.

Основная функциональность: чипсет, процессор, память

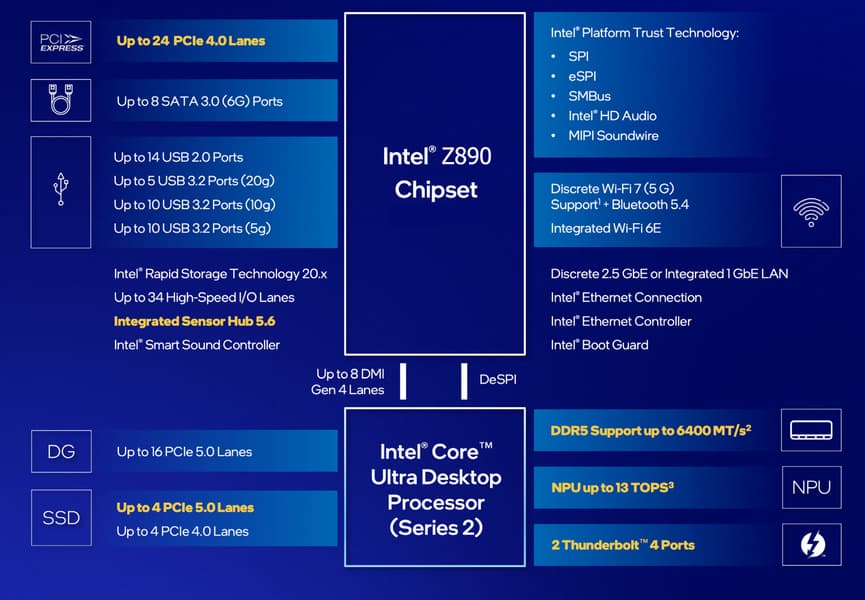

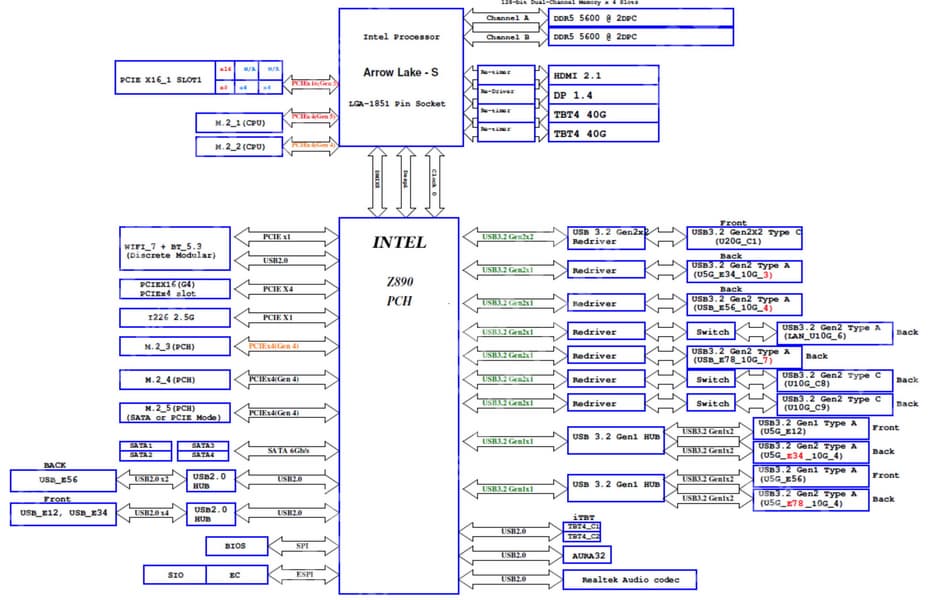

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9066 МТ/с.

Все процессоры Core Ultra 2xx поддерживают:

• 2 порта USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии (слот PCIe x16 + слот M.2);
  • 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
  • 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
• 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

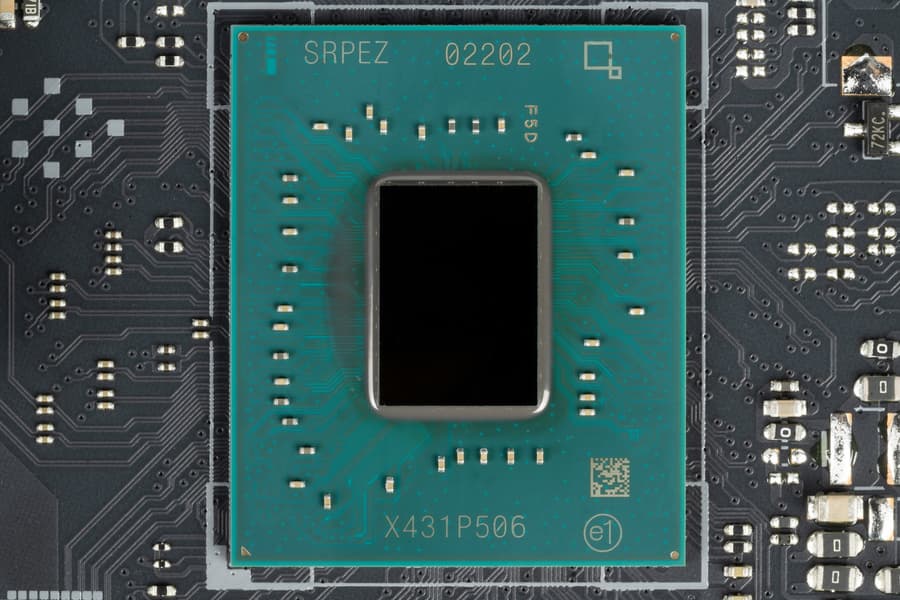

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:

• до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 24 линий PCIe 4.0.

Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

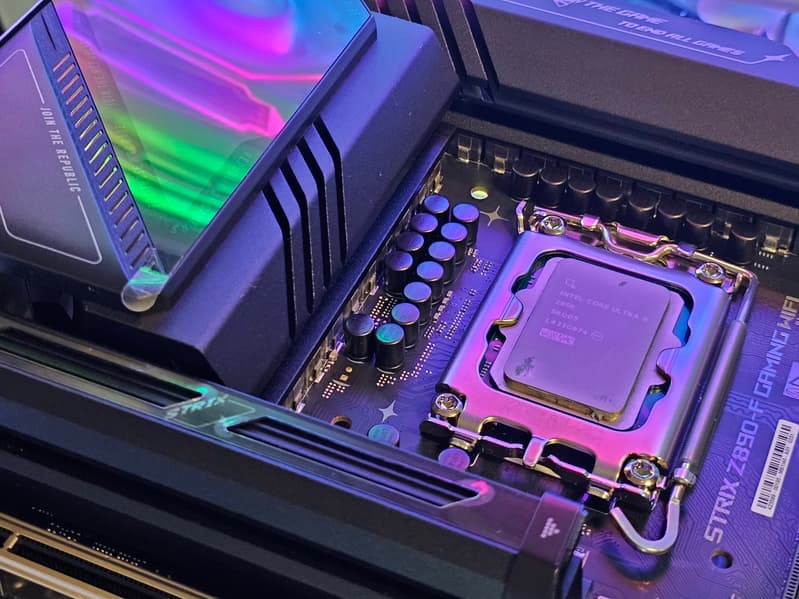

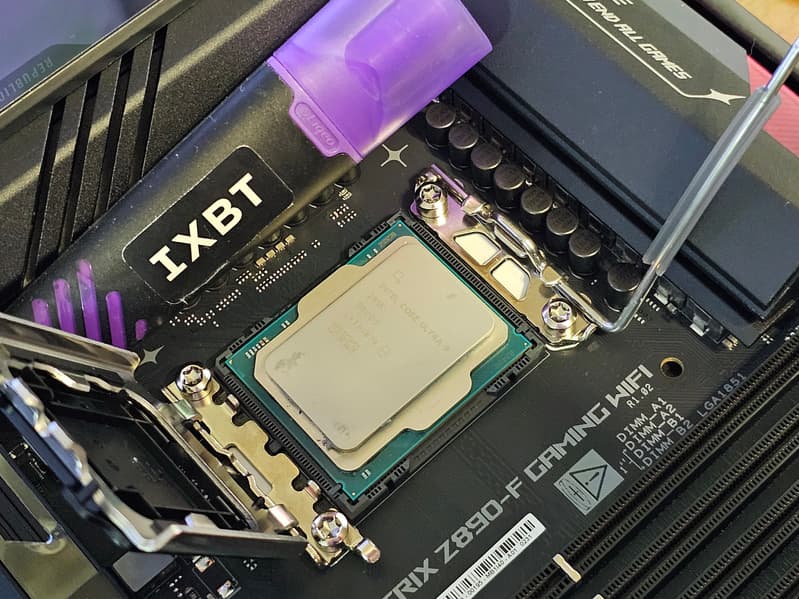

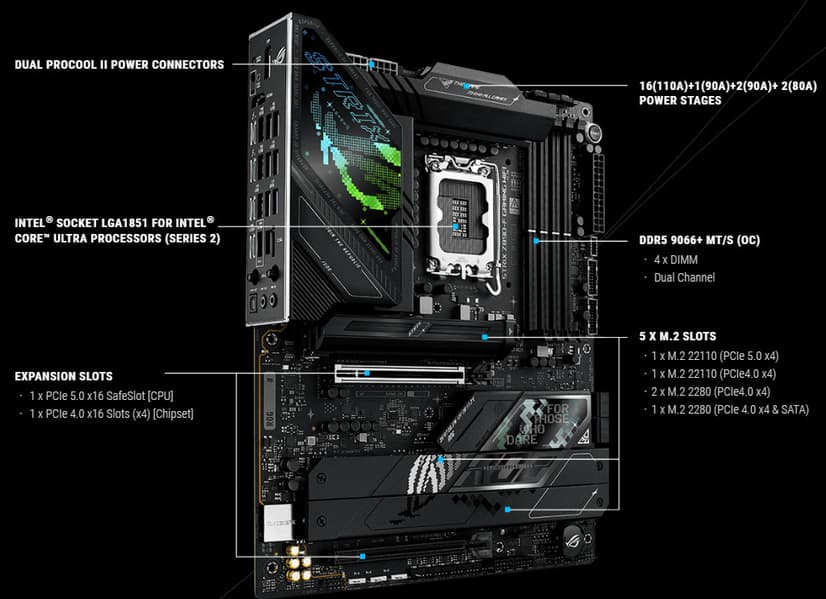

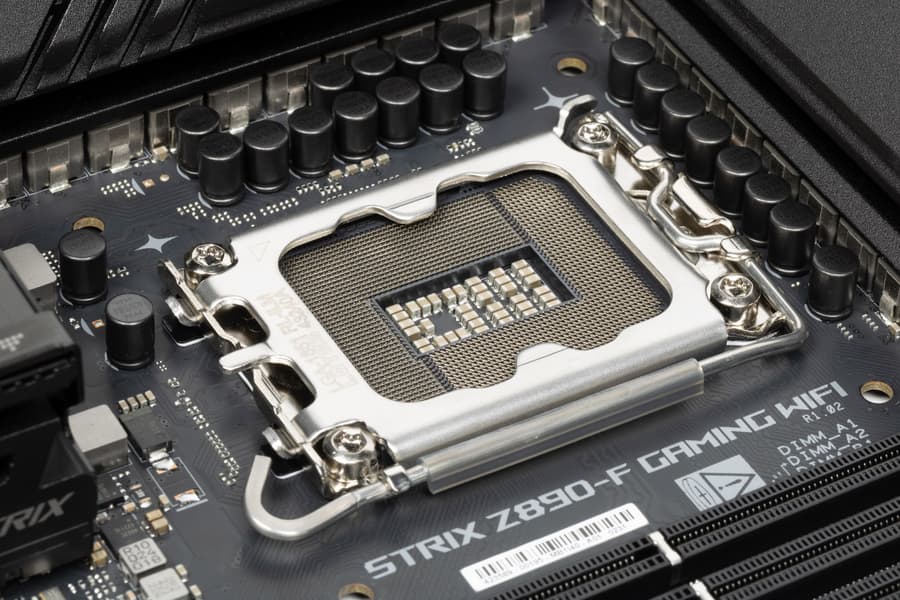

Asus ROG Strix Z890-F Gaming WiFi поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

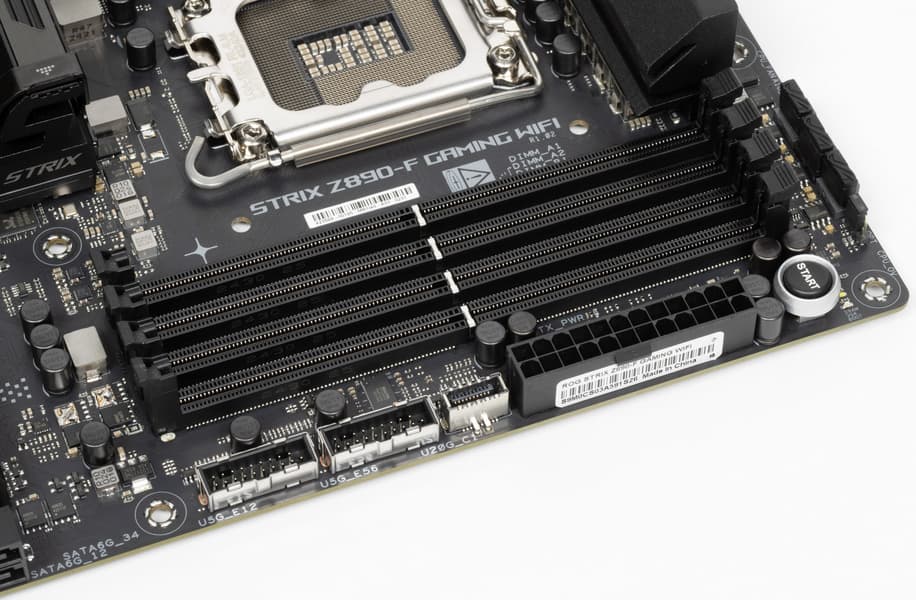

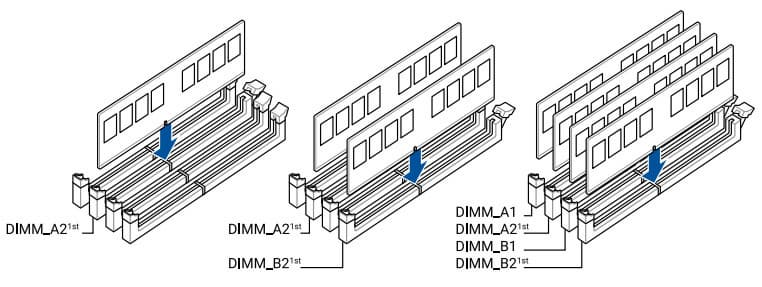

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Могут использоваться модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:

• Слот PCIe x16_2 (4 линии PCIe 4.0);
• Слот M.2 (M.2_3) (4 линии PCIe 4.0);
• Слот M.2 (M.2_4) (4 линии PCIe 4.0);
• Слот M.2 (M.2_5) (4 линии PCIe 4.0);
• Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
• Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
• 4 слота SATA 1/2/3/4

18 линий PCIe оказались занятыми, плюс 4 порта SATA. Связь с аудиокодеками через HDA (эмуляцию шины PCI) теперь невозможна, так что в данном случае линия USB 2.0 расходуется на связь с Realtek RTL4080, плюс один USB 2.0 расходуется на поддержку BT, а также контроллеры GL850G, RTS5411, Aura, для своих нужд используют сигнальные линии USB 2.0 и 3.2 Gen1. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_1), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_2) . Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Вариантов деления этих линий несколько:

• Слот PCIe x16_1 имеет 16 линий (под видеокарту);
• Слот PCIe x16_1 разделен на 2 сегмента по 8 линий (для фирменных карт расширения Asus ROG, несущих слоты M.2);
• Слот PCIe x16_1 разделен на 4 сегмента по 4 линий каждый (для карт расширения с 4-мя слотами M.2).

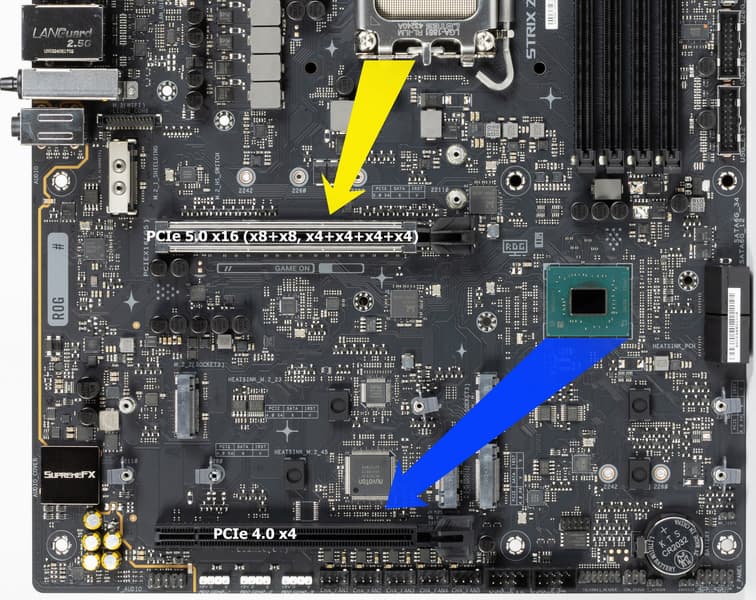

Теперь в целом про слоты PCIe.

Всего на плате есть 2 слота: один PCIe x16_1 (для видеокарт или других устройств) и второй «длинный» PCIe x16_2 (но фактически имеющий 4 линии PCIe 4.0).

Как видим, перераспределений ресурсов меж слотами у этой материнки нет, поэтому мультиплексоры не востребованы.

Выше я вел речь про первый PCIe x16_1, подключенный к процессору. Второй PCIe x16_2 подключен к Z890 и работает в режиме x4.

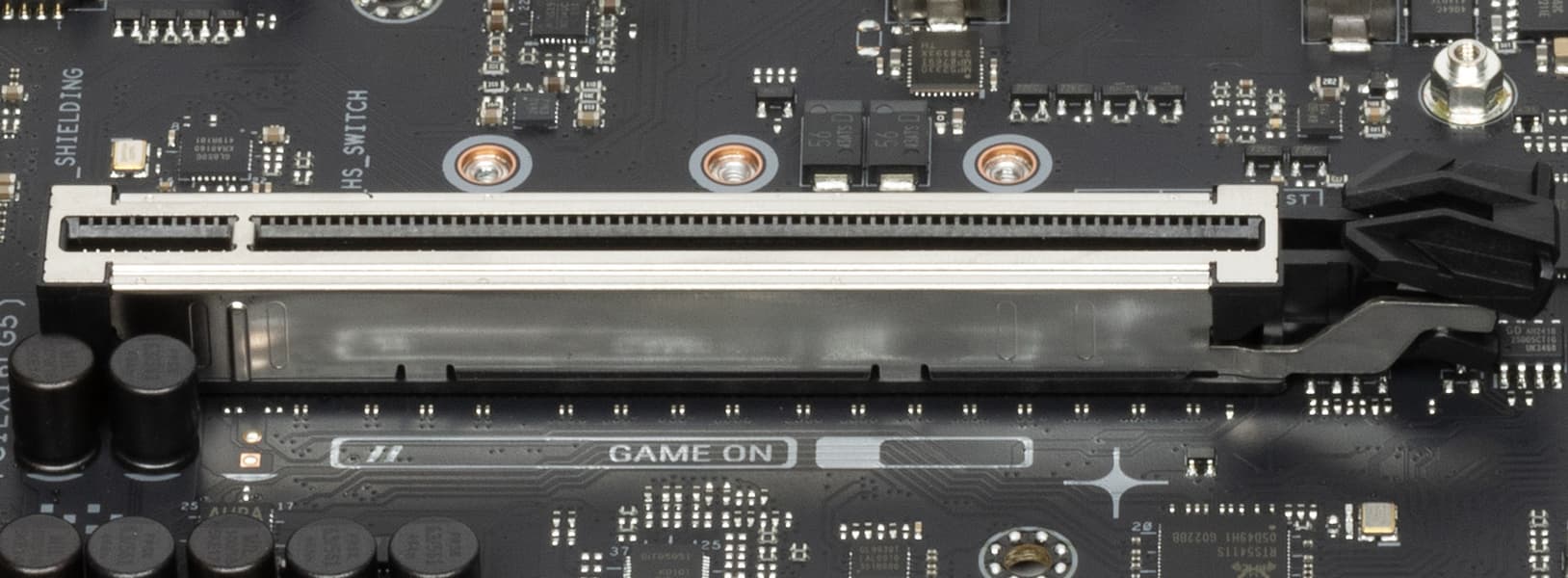

Слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

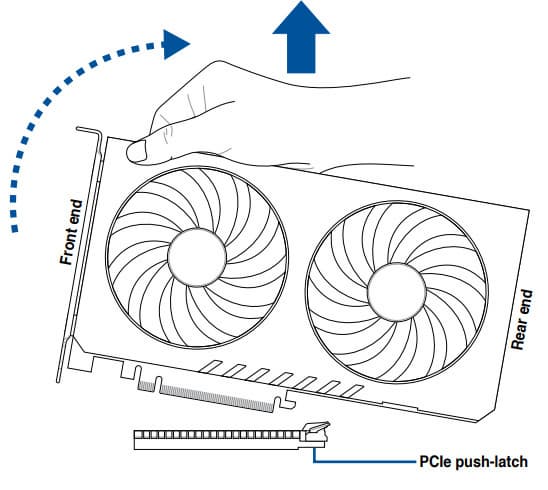

Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release Slim: надо потянуть видеокарту в районе крепежной планки вверх. Тогда сработает замок.

Матплата позволяет смонтировать СО любого размера.

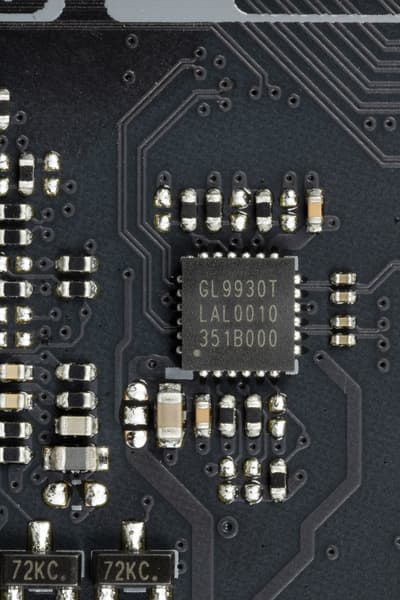

Для более стабильной работы на матплате имеются усилители (ре-драйверы) сигнала на линиях SATA от Genesys Logic.

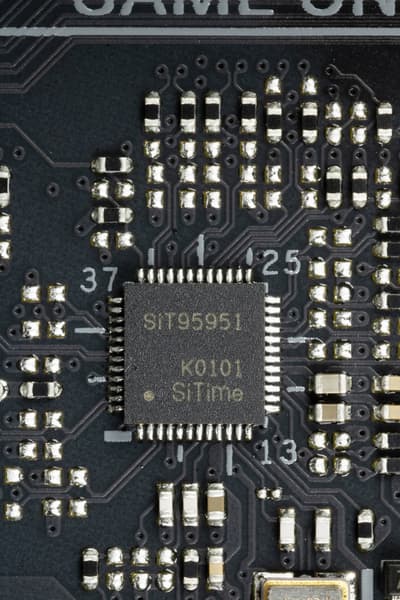

Для нужд оверклокеров на плате имеется внешний тактовый генератор, позволяющий гибко настраивать частоты работы системной шины.

На очереди — накопители.

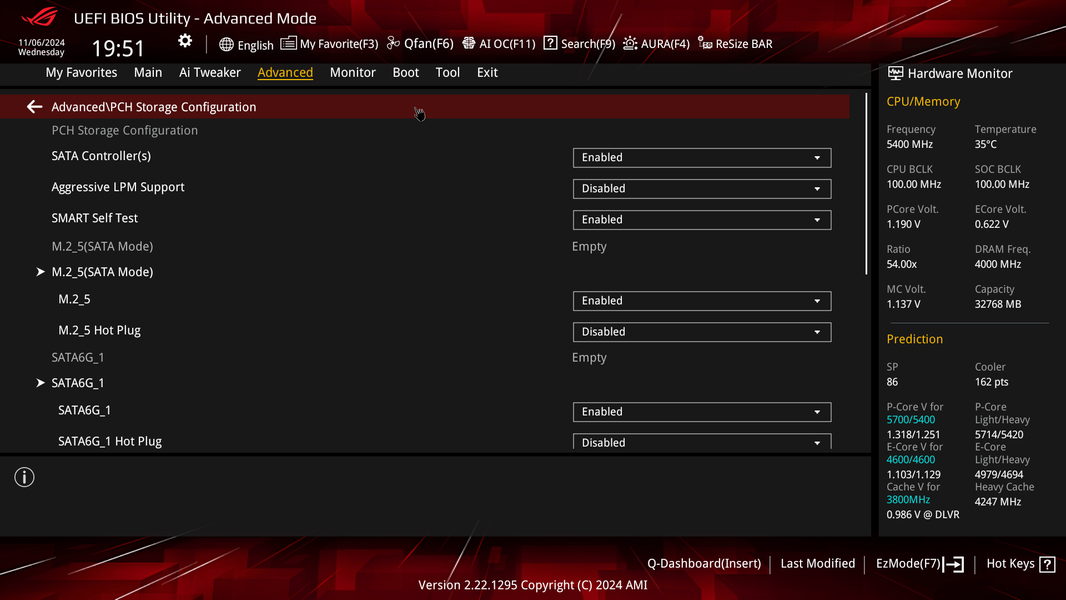

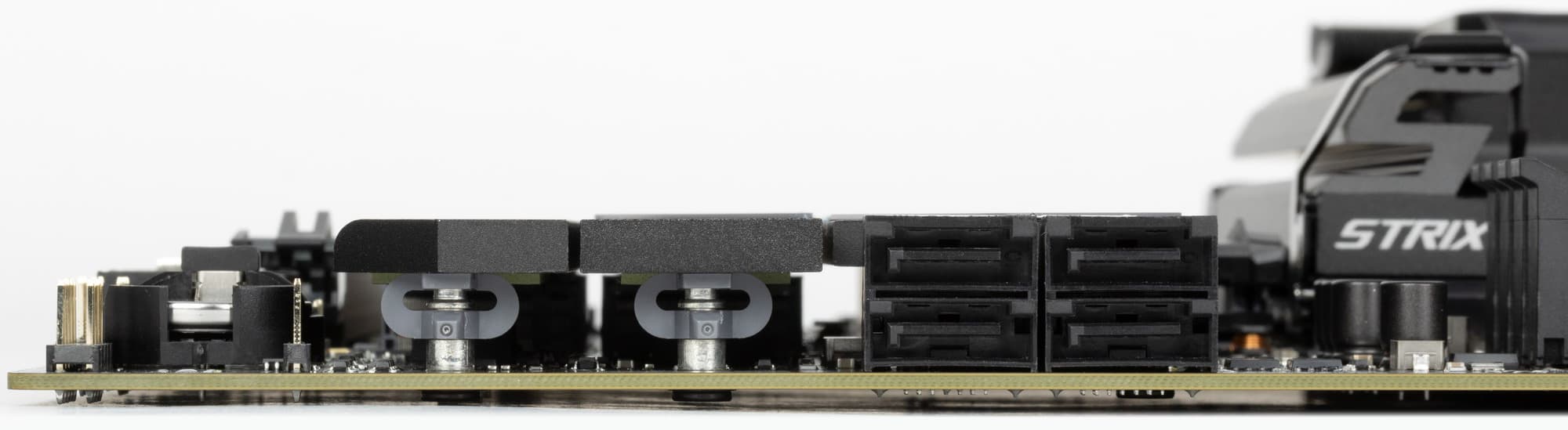

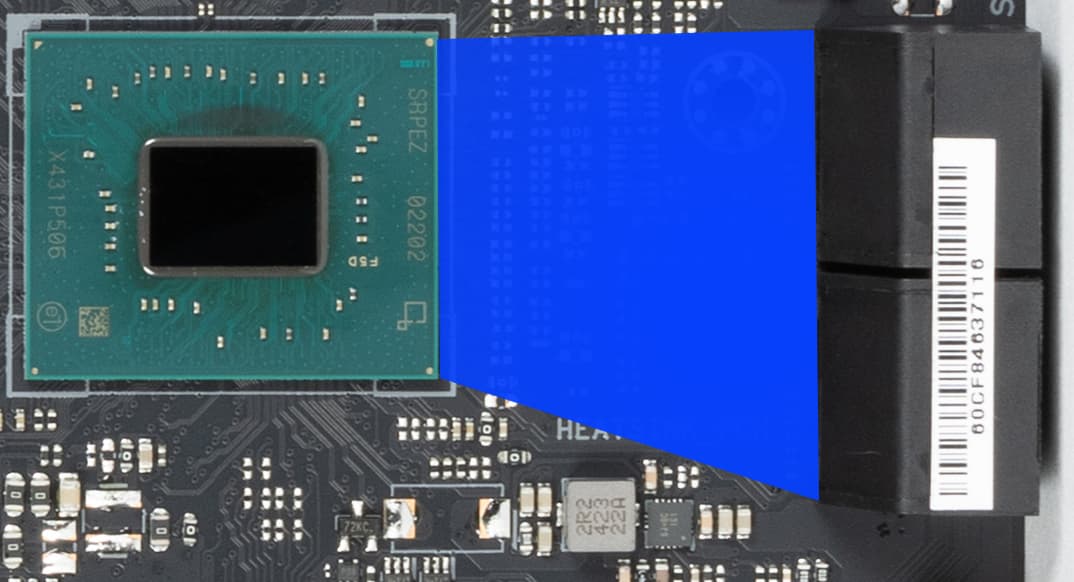

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и поддерживают создание RAID.

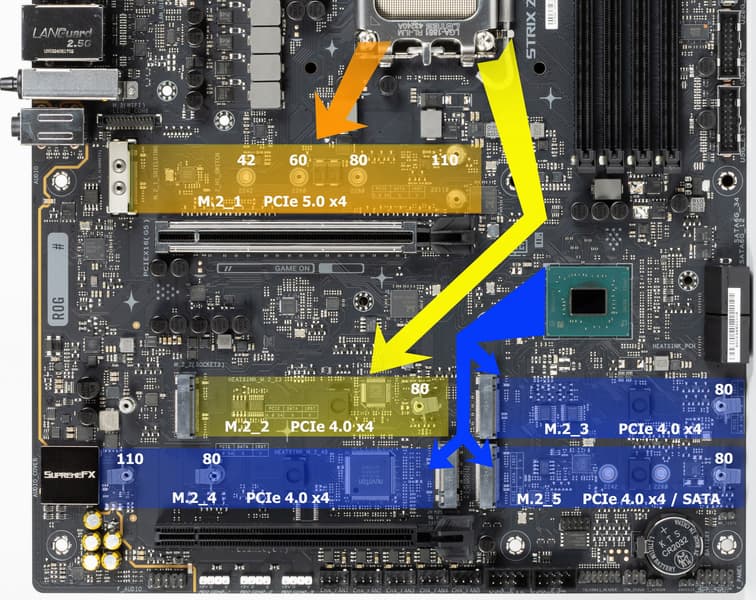

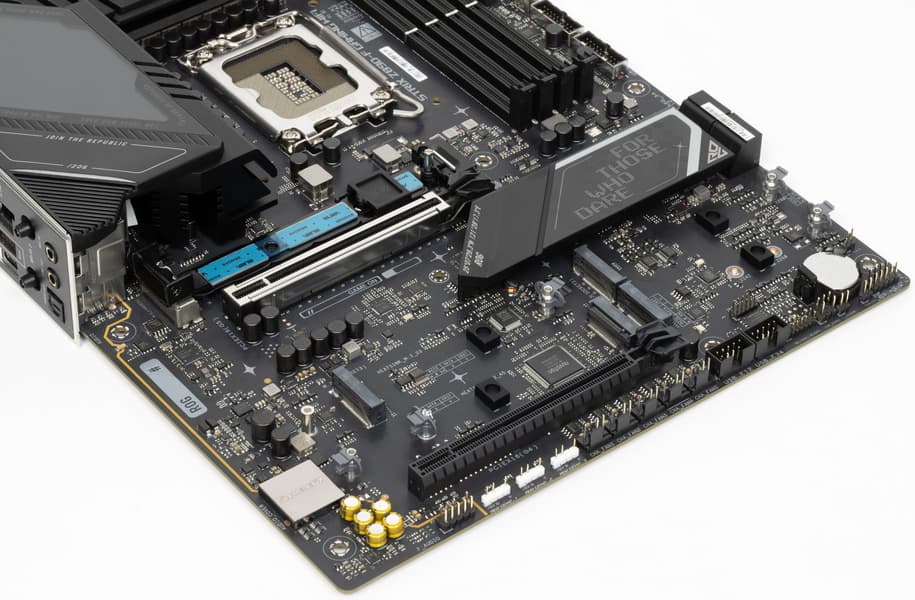

Материнская плата имеет 5 гнезд форм-фактора М.2.

Третий, четвертый и пятый слоты M.2 (M.2_3, M.2_4, M.2_5) получают данные от чипсета Z890, а первые два — от CPU: M.2_1 штатно получает от процессора PCIe 5.0, а M.2_2 получает от процессора PCIe 4.0.

Первые 4 слота M.2 работают с модулями только с PCIe интерфейсом. А M.2_5 поддерживает еще и SATA-интерфейс.

Все слоты M.2 поддерживают модули с размером 2280. А слоты M.2_1 и M.2_4 поддерживают еще и 22110, кроме того, M.2_1 поддерживает размеры 2242 и 2260. На всех M.2 можно организовать RAID.

Надо особо отметить новый способ крепления накопителей в M.2_1 с помощью технологии Q Slide – когда модуль запирается движущейся вдоль слота пластиной.

Но и у остальных слотов M.2 имеется удобный способ крепления накопителей через установленные на стойках поворотные замки.

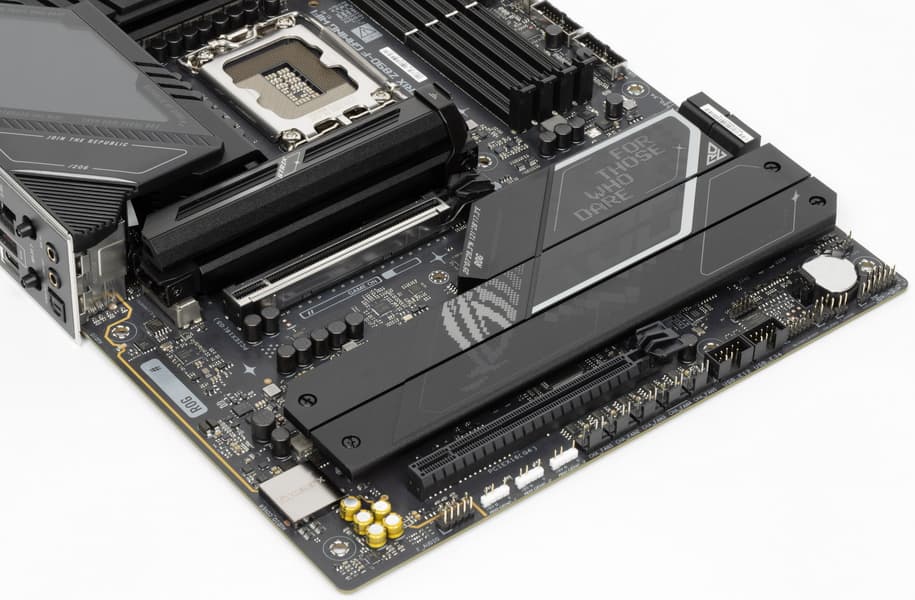

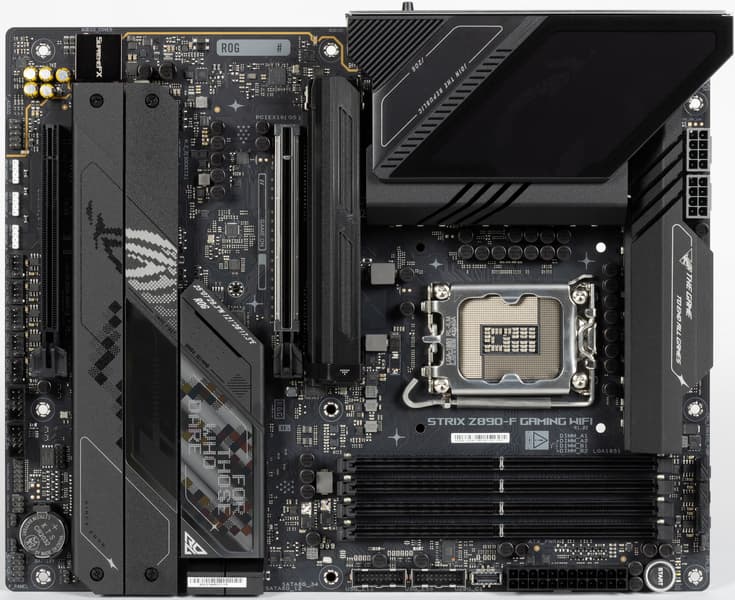

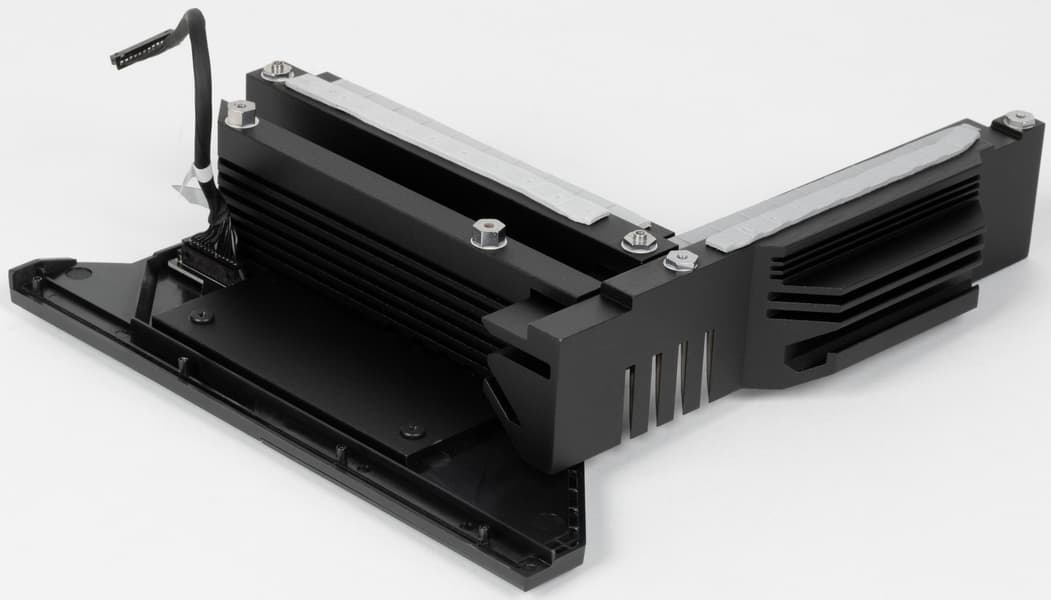

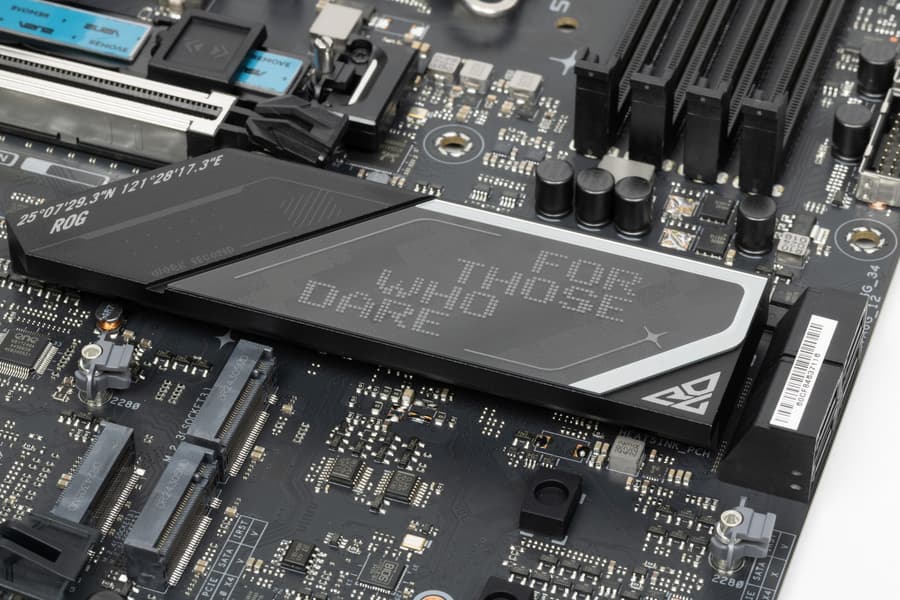

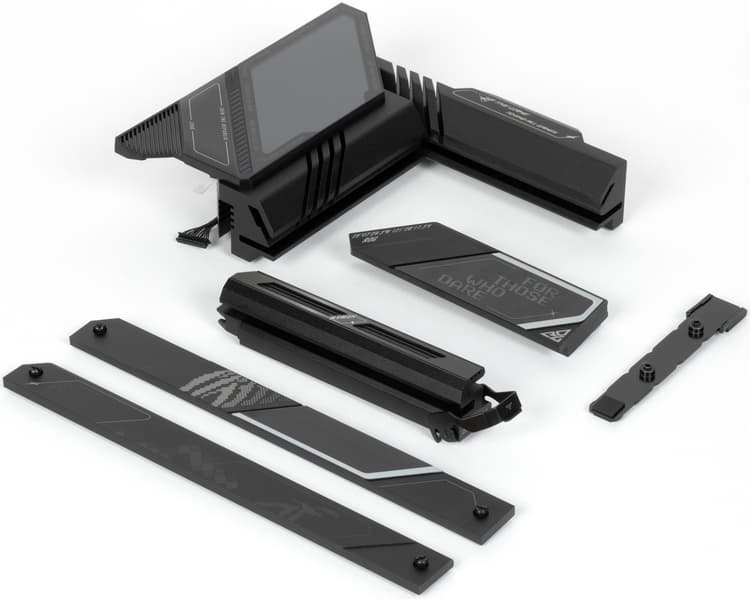

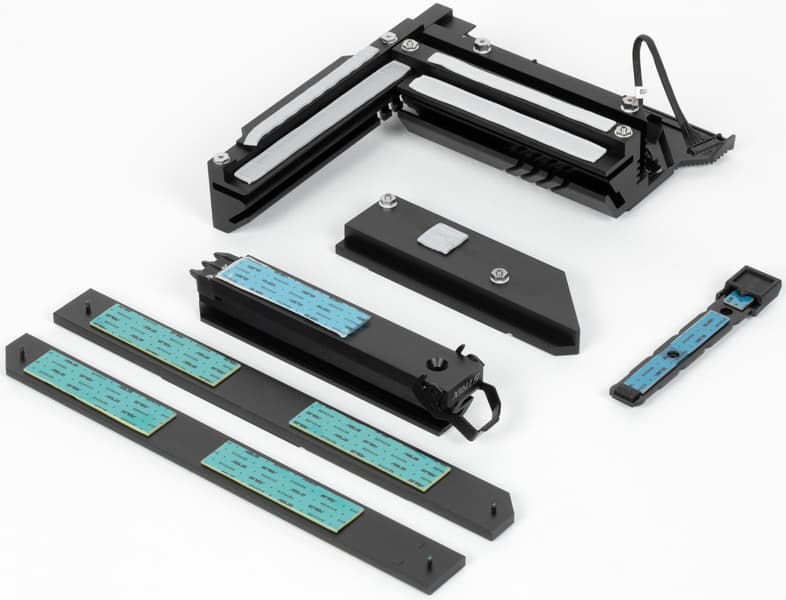

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным мощным радиатором, когда как остальные все слоты M.2 имеют общий радиатор. Слот M.2_1 кроме верхнего радиатора еще имеет радиатор для охлаждения тыльной стороны модулей. И при этом радиатор этого слота удобно снимать и ставить с помощью откидывающегося запора.

Другие особенности на плате

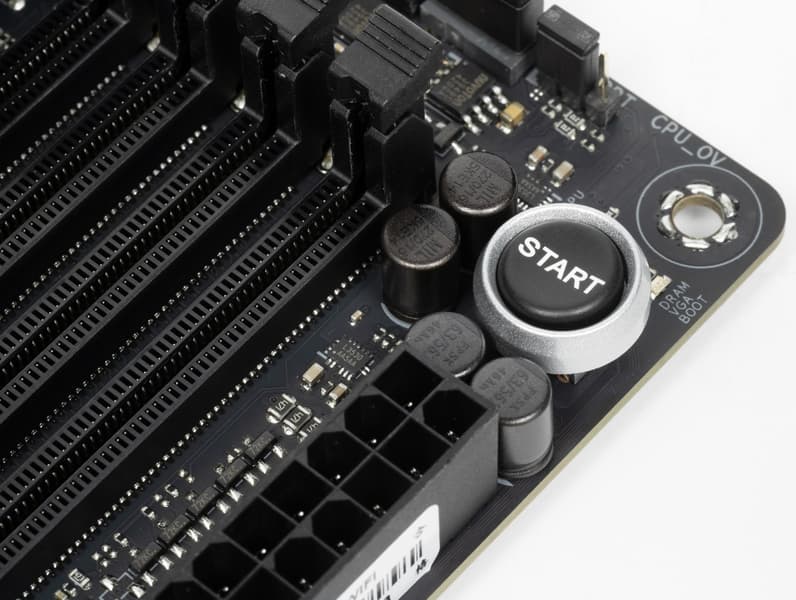

Расскажем и о других устройствах на плате. Имеется кнопка питания, а вот кнопки перезагрузки тут нет.

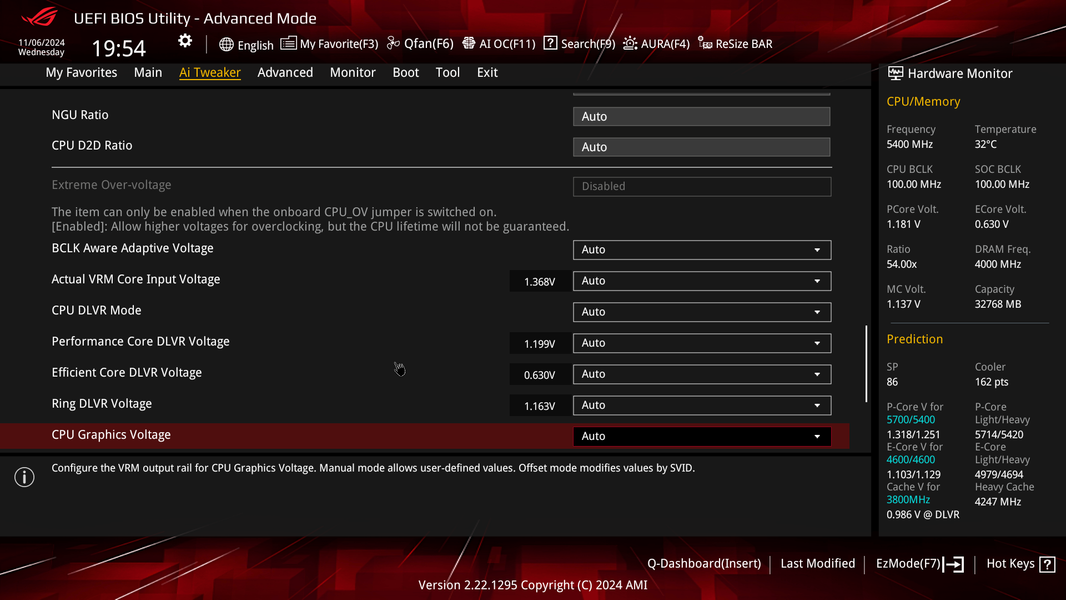

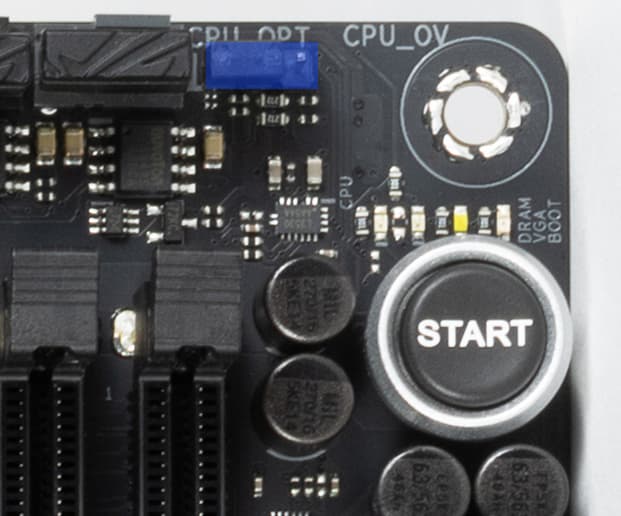

Плата игровая, и для оверклокеров, поэтому имеется перемычка, позволяющая снять ограничения на повышение напряжения на процессоре.

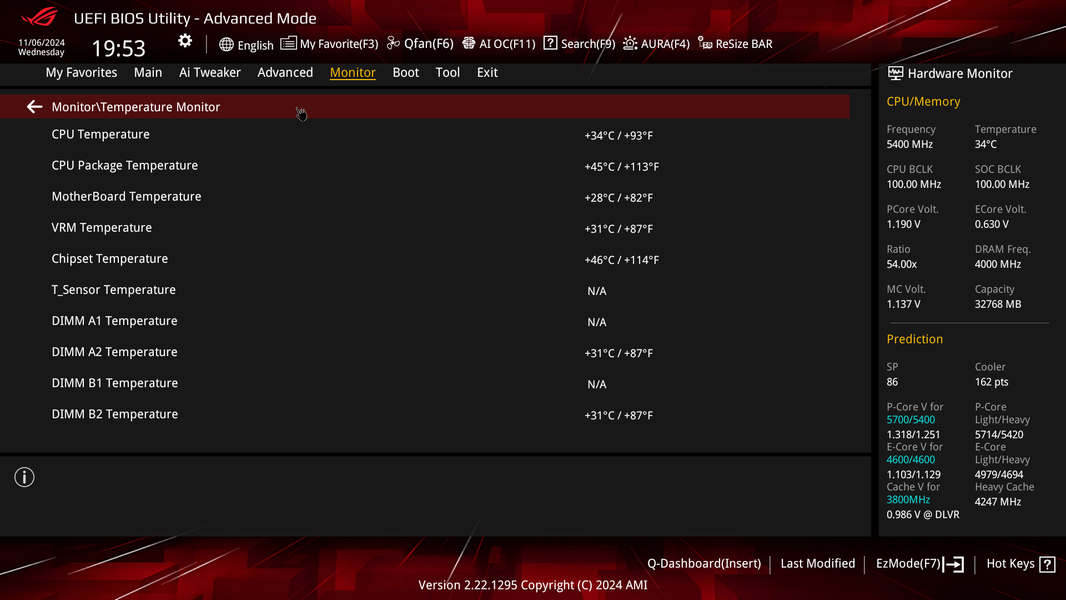

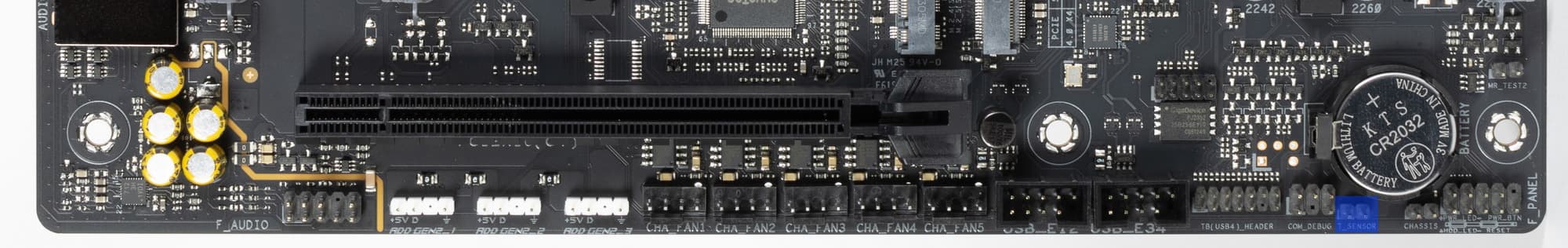

Матплата снабжена гнездом для термодатчика.

Конечно, есть и возможности сброса CMOS с помощью кнопки на задней панели.. У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

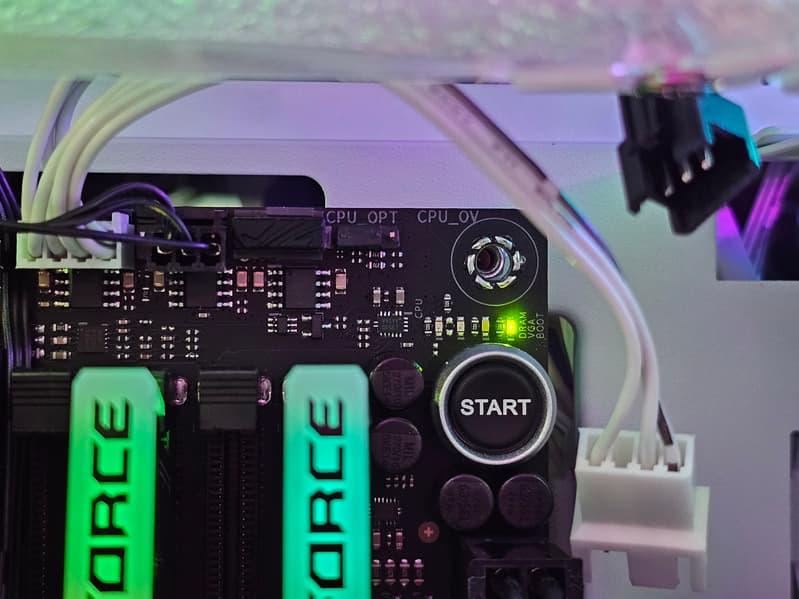

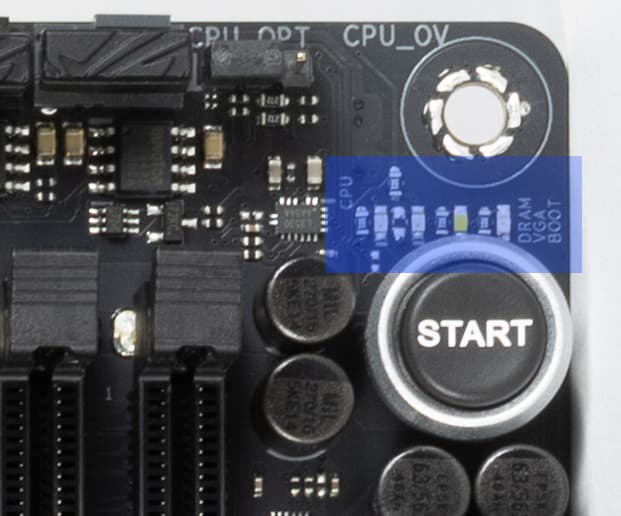

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Традиционного табло POST-кодов (или Q-code) нет.

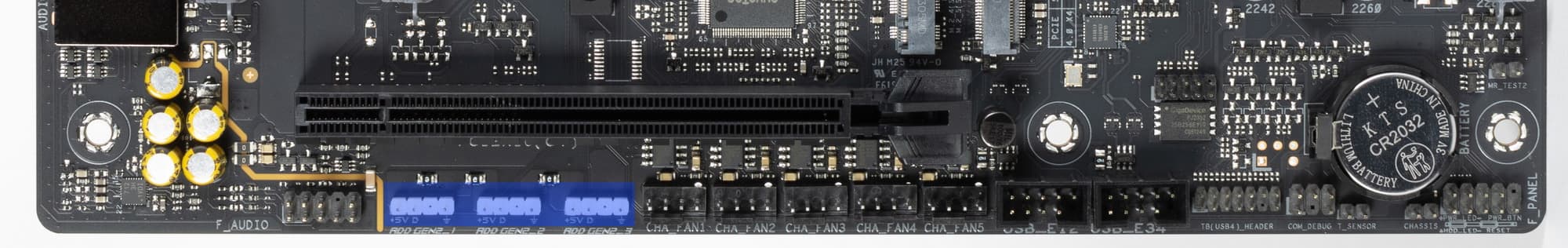

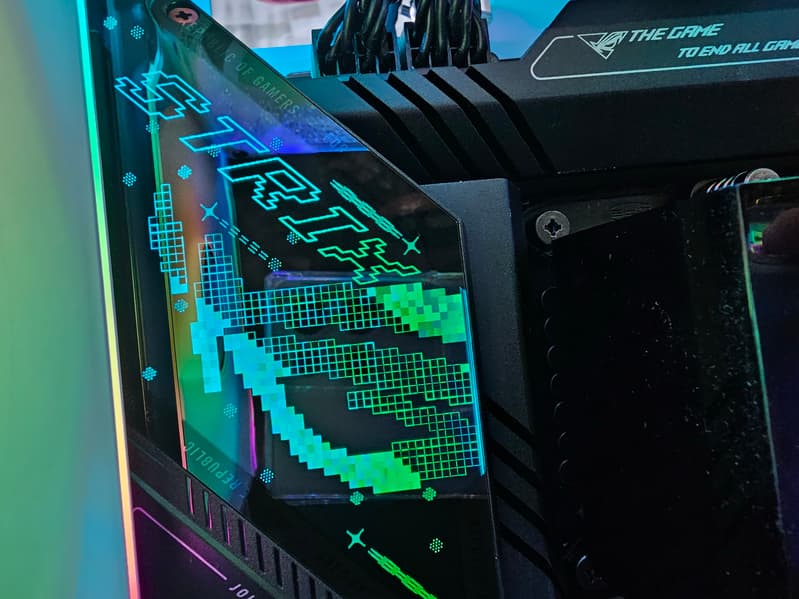

Еще надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств. Разъемы размещены вдоль нижнего края платы. Разъемов для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств нет.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки на матплатах Asus традиционно возложен на контроллер под маркировкой Aura.

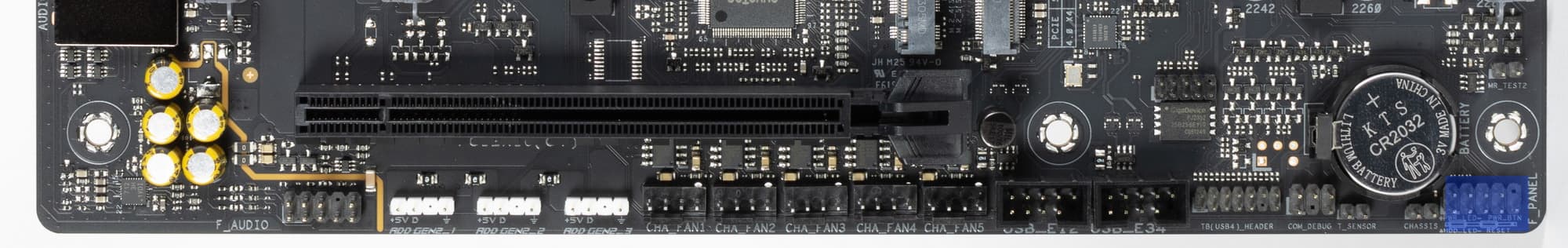

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

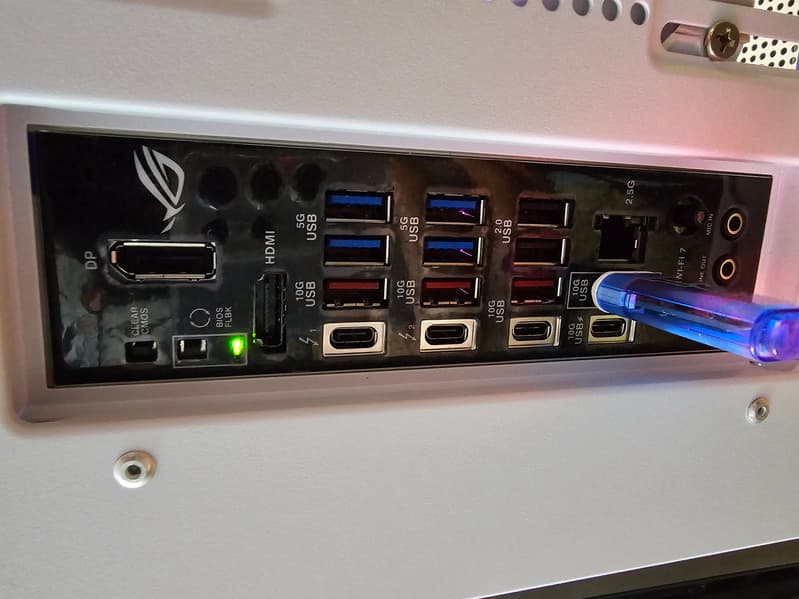

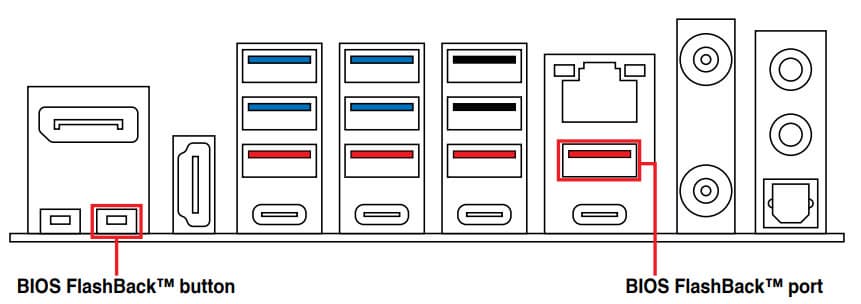

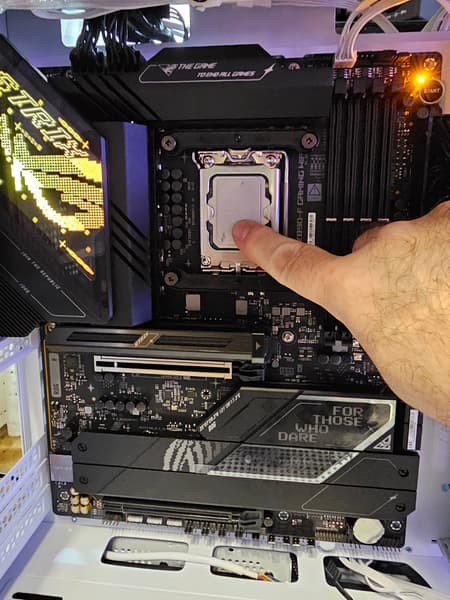

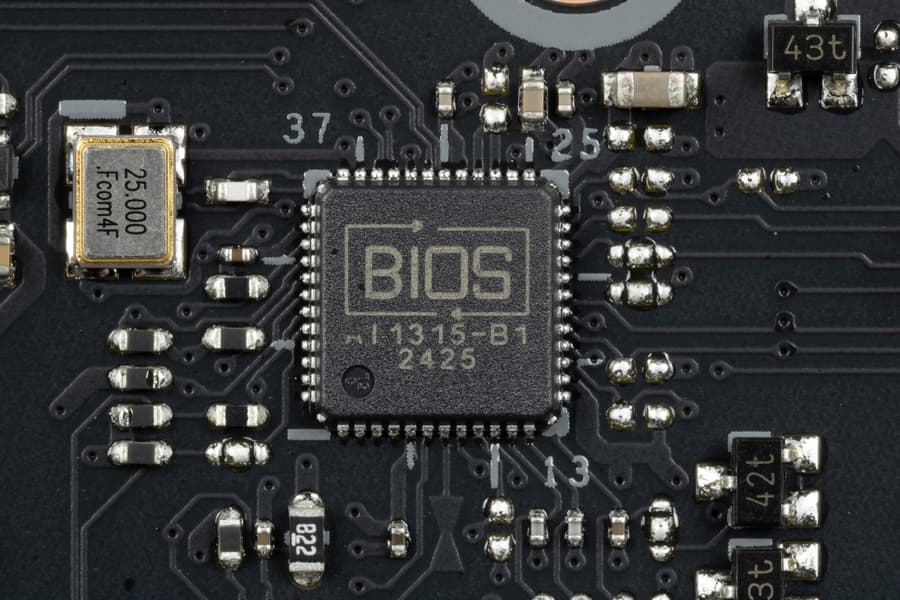

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Flashback.

Для такого обновления BIOS надо вначале запустить программу переименования файла прошивки (она идет в одном архиве), записать файл прошивки в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку, которую надо держать 3 секунды.

При этом система запускаться не будет, мы будем видеть мигающий зеленый индикатор процесса обновления BIOS, а также будет гореть один из светодиодов состояния системы (оранжевый). Процессор останется холодным.

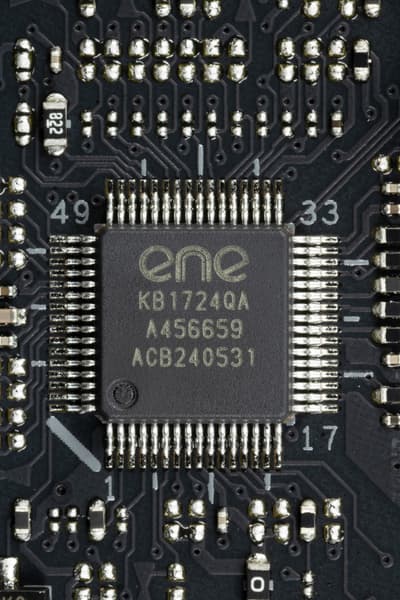

Для реализации такого процесса без участия CPU используется фирменный контроллер с лаконичным названием.

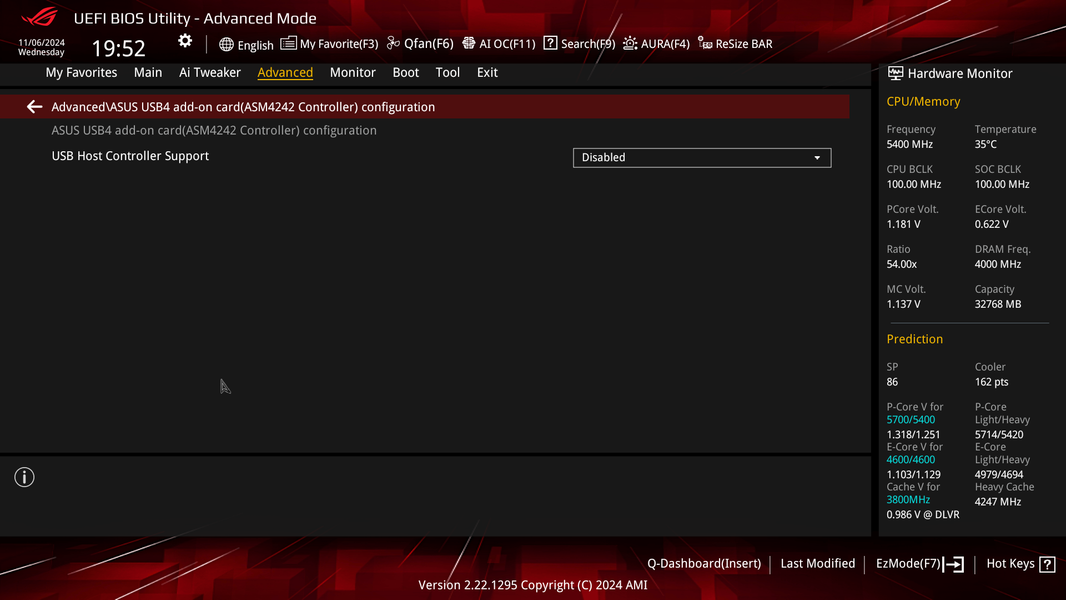

Для подключения дискретной карты с поддержкой Thunderbolt4 (если вам мало встроенного в CPU) имеется свой разъем.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

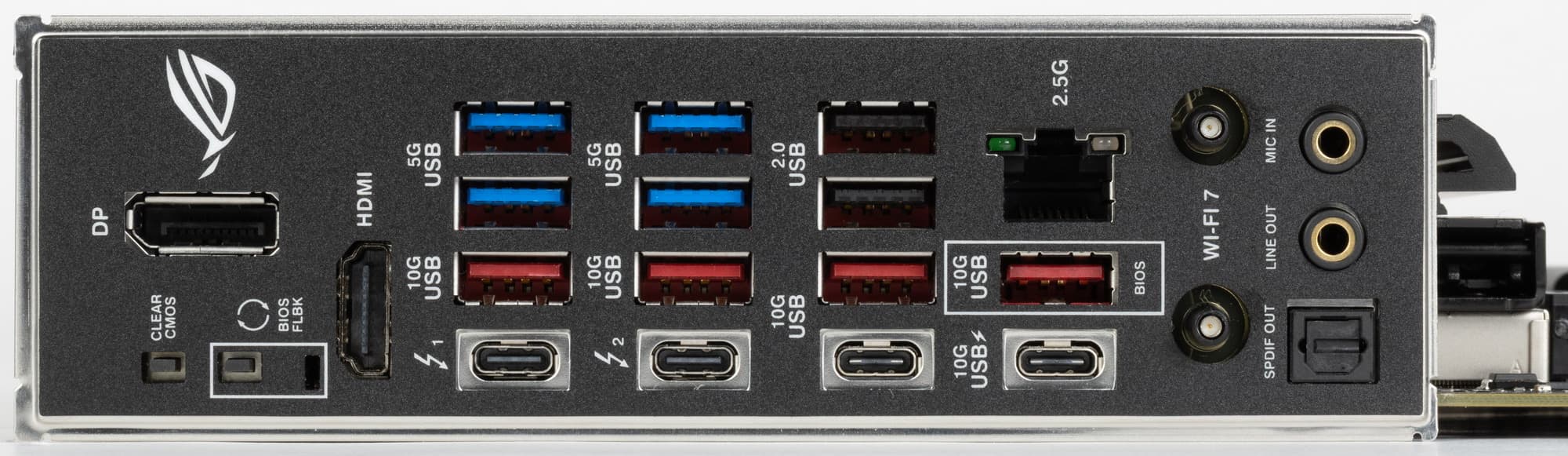

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий PCIe 4.0 + 4 порта SATA).

И что мы имеем? Всего на материнской плате — 23 порта USB:

• 2 порта USB4: оба реализованы через Thunderbolt 4, встроенный в CPU и представлены двумя портами Type-C на задней панели;
• 1 порт USB 3.2 Gen2x2: реализован с помощью Z890 и представлен одним внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);
• 6 портов USB 3.2 Gen2: все реализованы через Z890 и все представлены на задней панели четырьмя портами Type-A (красного цвета) и двумя портами Type-C;

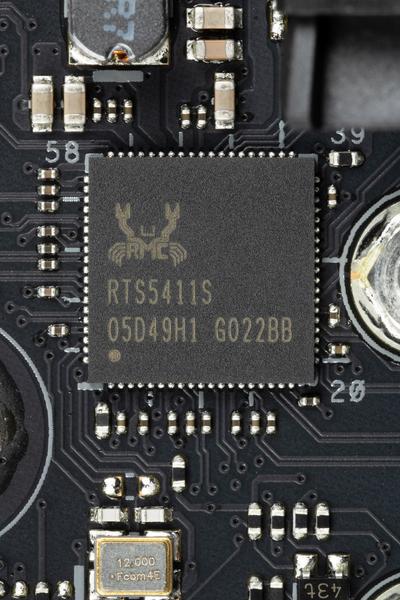

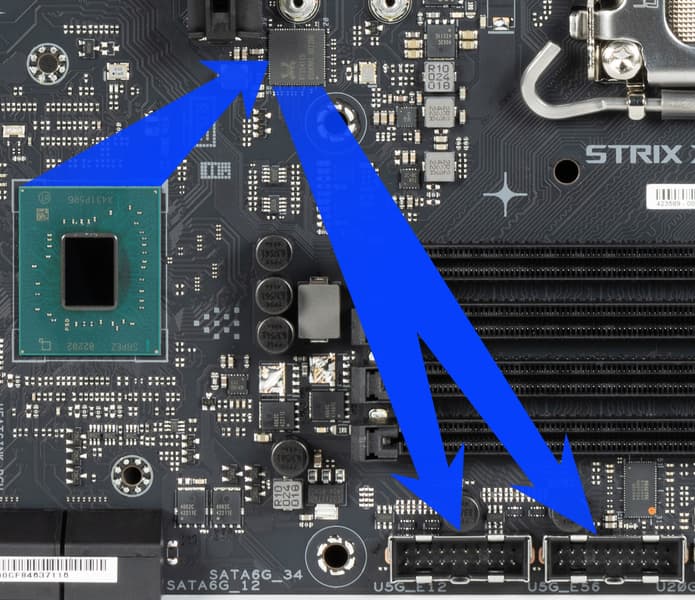

• 8 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411



  (на него потрачена 1 линия USB 3.2 Gen1 от Z890) и представлены 2 внутренними разъемами



  на материнской плате (каждый на 2 порта); еще 4 реализованы через второй контроллер Realtek RTS5411



  (на него потрачена 1 линия USB 3.2 Gen1 от Z890) и представлены на задней панели портами Type-A (синего цвета);

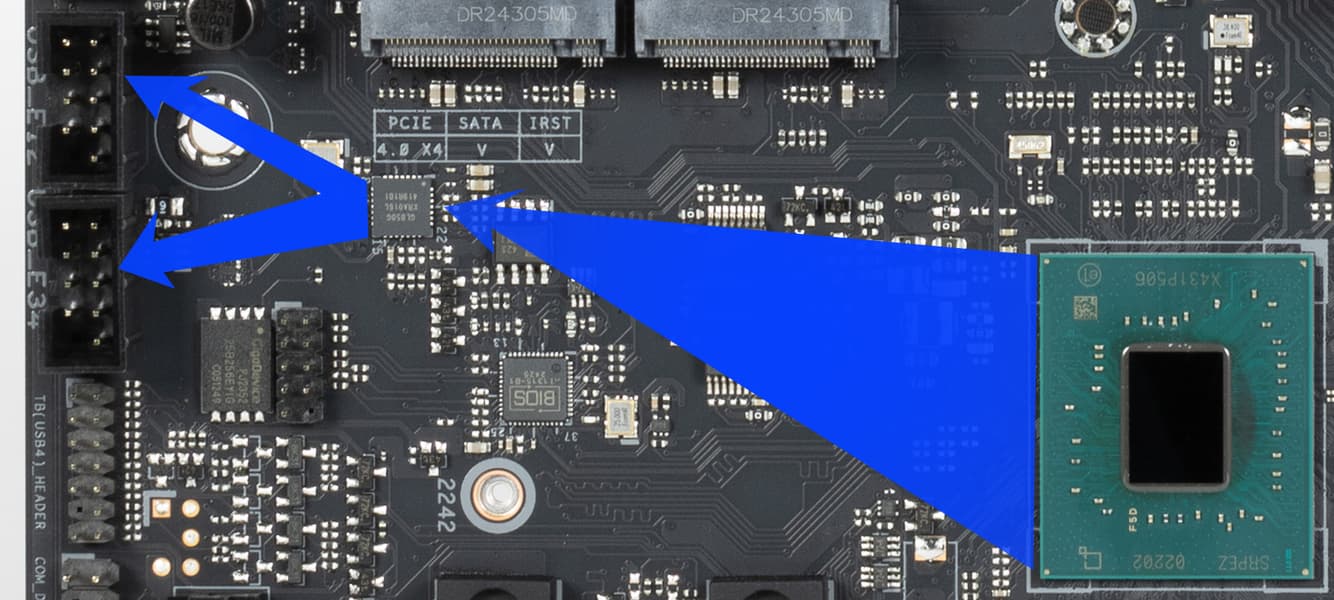

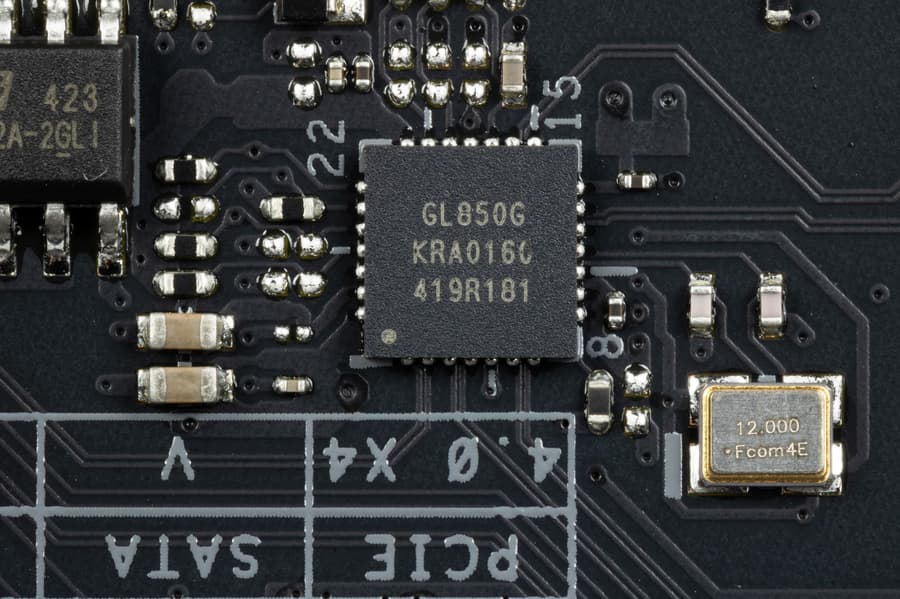

• 6 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G



  (на него потрачена 1 линия USB 2.0 от Z890) и представлены двумя внутренними разъемами



  (каждый на 2 порта); еще 2 реализованы через второй контроллер Genesys Logic GL850G



  (на него также потрачена 1 линия USB 2.0 от Z890) и представлены на задней панели портами Type-A (черного цвета)

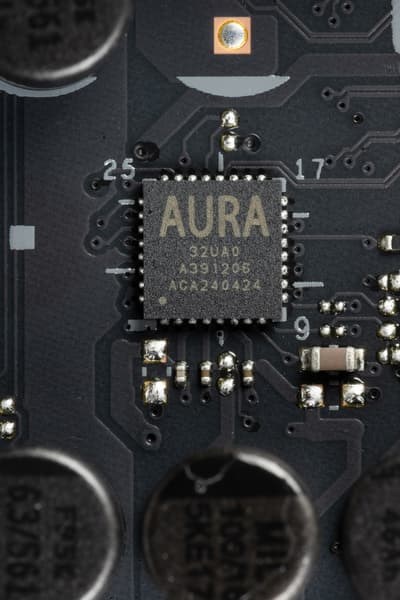

Тот же хаб GL850G снабжает линиями USB 2.0 контроллер Aura (управление подсветкой) и два усилителя сигнала Thunderbolt4. В свою очередь сам получает 1 линию USB 2.0 от Z890.

В целом у нас 4 контроллера используют USB 2.0 линии от Z890:

• Genesys Logic GL850G (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
• Genesys Logic GL850G (хаб на 2 USB 2.0 Type-A и на поддержку контроллеров) (1 линия USB 2.0);
• Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
• Bluetooth (Intel BE200) (1 линия USB 2.0).

Еще 2 контроллера используют линии USB 3.2 Gen1 от Z890:

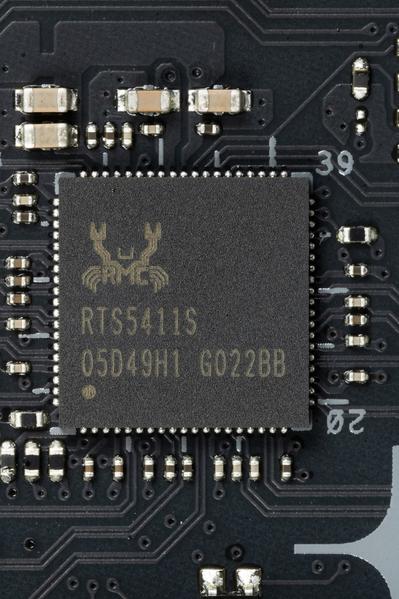

• Realtek RTS5411 (4 USB 3.2 Gen1 через 2 внутренних разъема) (1 линия USB 3.2 Gen1);
• Realtek RTS5411 (4 USB 3.2 Gen1 через 4 порта Type-A на задней панели) (1 линия USB 3.2 Gen1)

Итак, через чипсет Z890 реализовано высокоскоростных портов USB:

• + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
• + 6 выделенных USB 3.2 Gen2
• + 2 USB 3.2 Gen1 на обеспечение 2х контроллеров

= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB 2.0 портов реализовано.

Ну и 22 линии PCIe, выделенных на поддержку иной периферии (18 HSIO + 4 порта SATA).

Итого у Z890 в данном случае реализовано 28 высокоскоростных портов из 34.

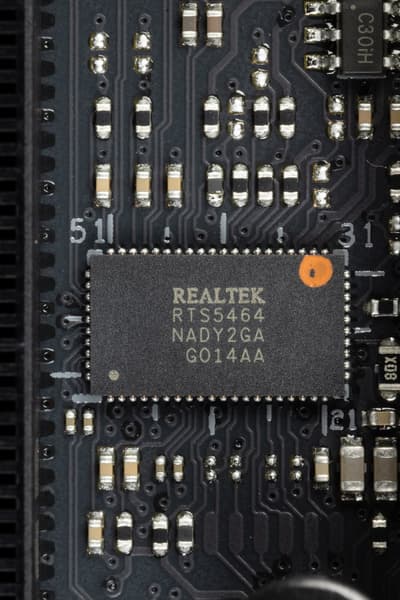

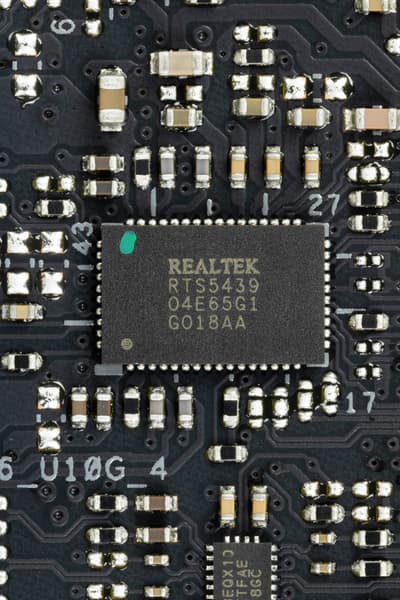

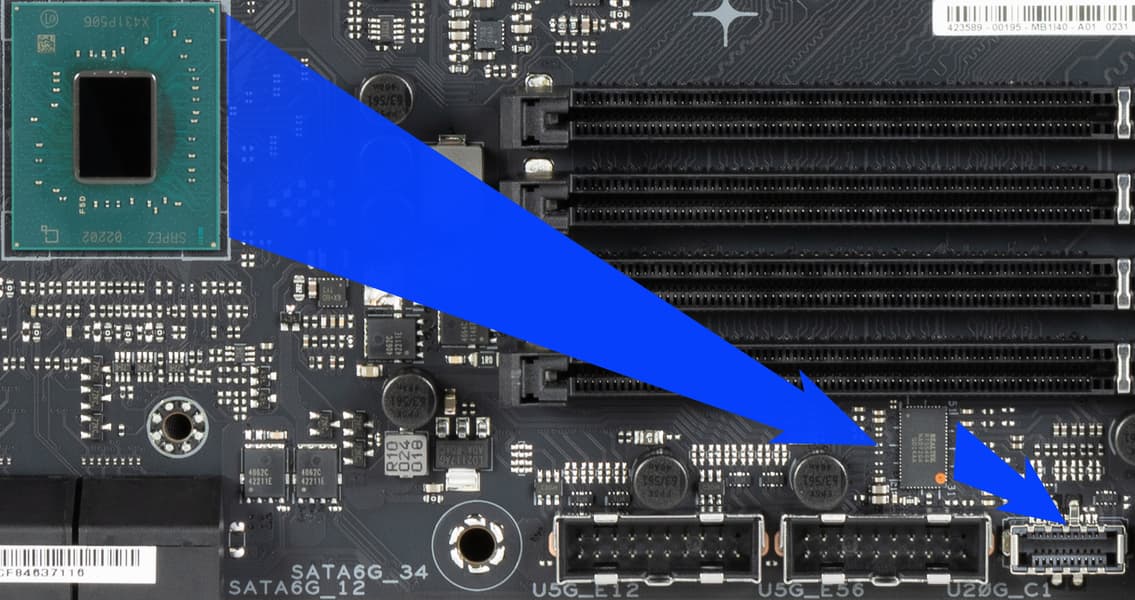

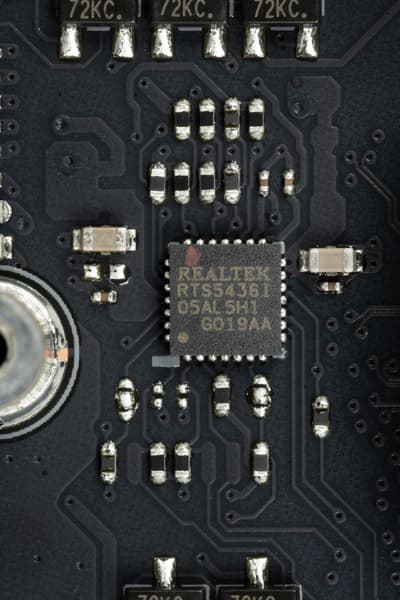

Внутренний USB порт 3.2 Gen2x2 позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 45 Вт). Также и один из портов USB 3.2 Gen2 Type-C на задней панели оснащен ре-драйвером для обеспечения быстрой зарядки тех же гаджетов (до 30 Вт). Остальные порты USB 3.2 оснащены ре-драйверами для стабильной работы с зарядкой гаджетов в стандартном режиме.

Следует обратить особое внимание на поддержку USB4, которая на новой платформе Intel реализована через Thunderbolt 4, аппаратно встроенный в CPU.

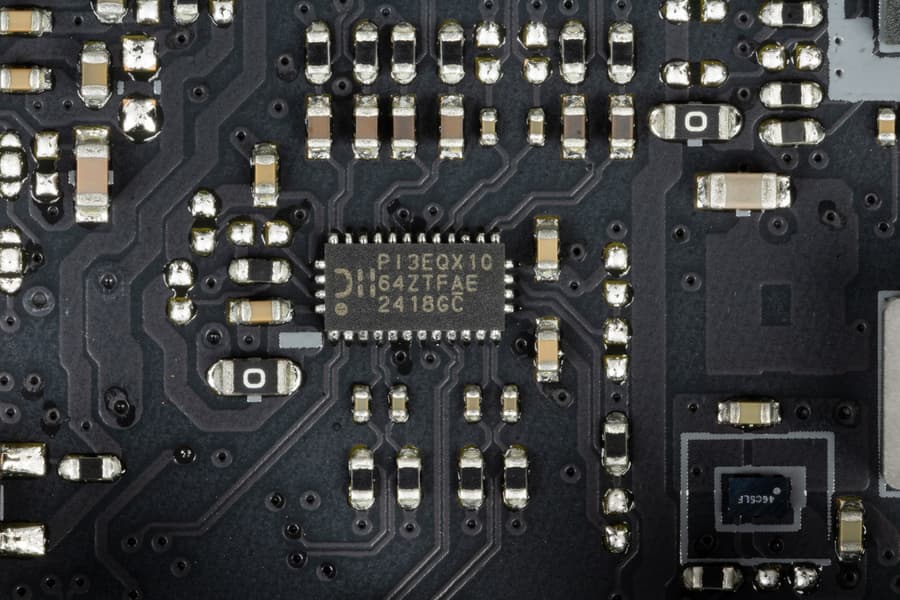

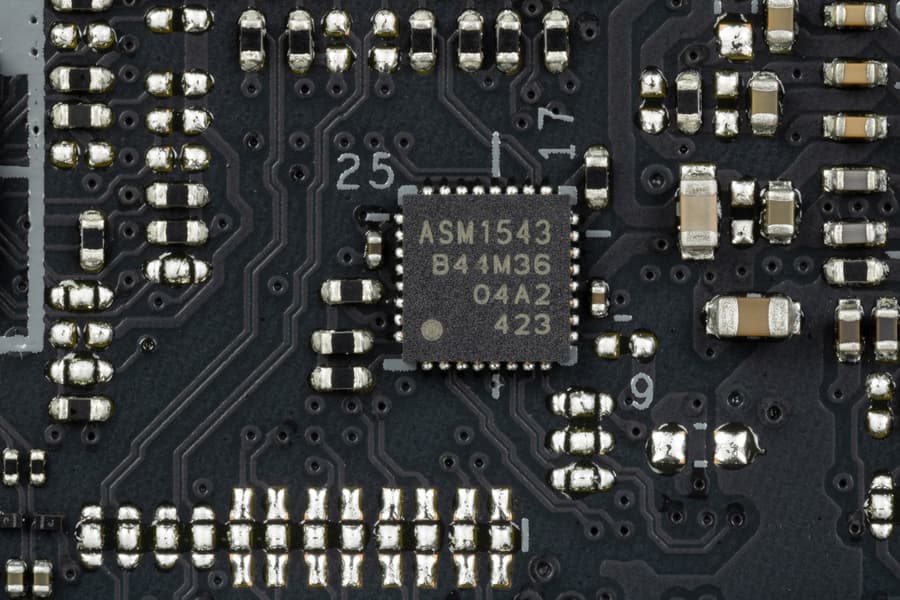

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеются два усилителя (ре-драйвера) от той же компании Intel.

Теперь о сетевых делах.

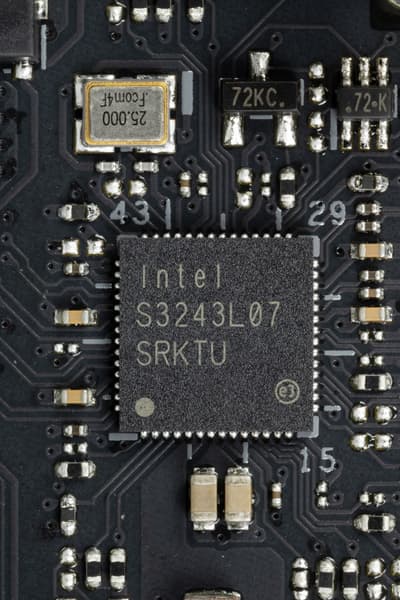

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel i226-V, работающий по стандарту 2,5 Гбит/с.

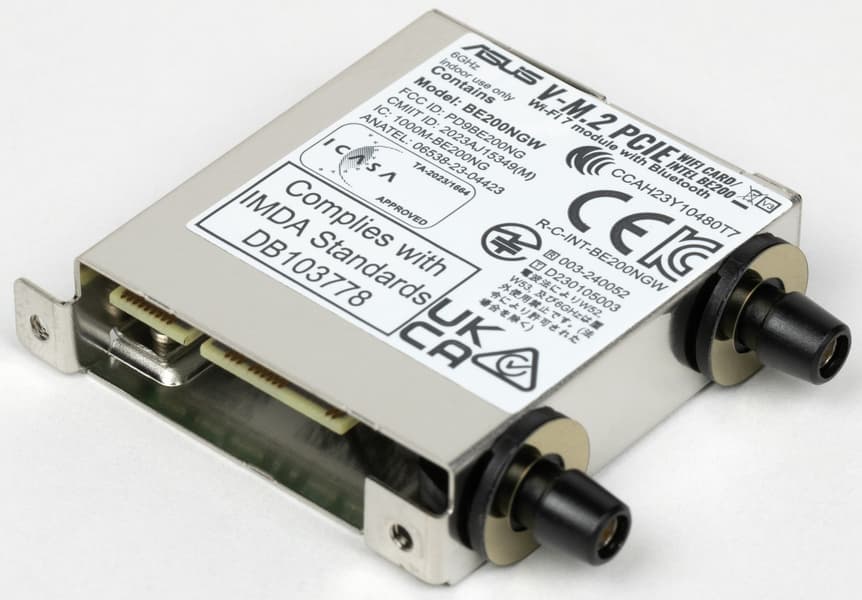

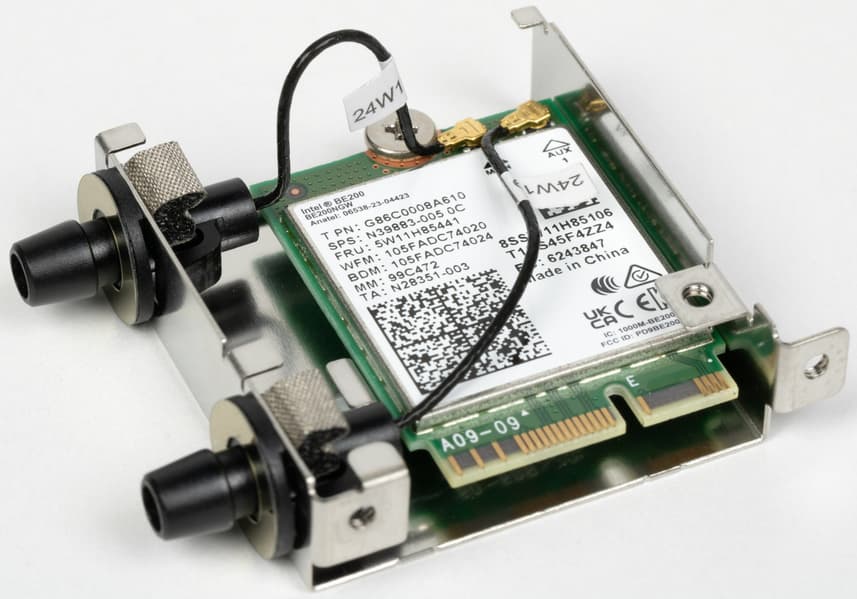

Имеется и комплексный беспроводной адаптер на контроллере Intel BE200, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Пока это еще в новинку, поэтому обращаю внимание. Теперь прикручивать антенны не надо, просто вставить в разъем на матплате, пластиковые замки надежно зафиксируют сопряжение. Разъединить также легко.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

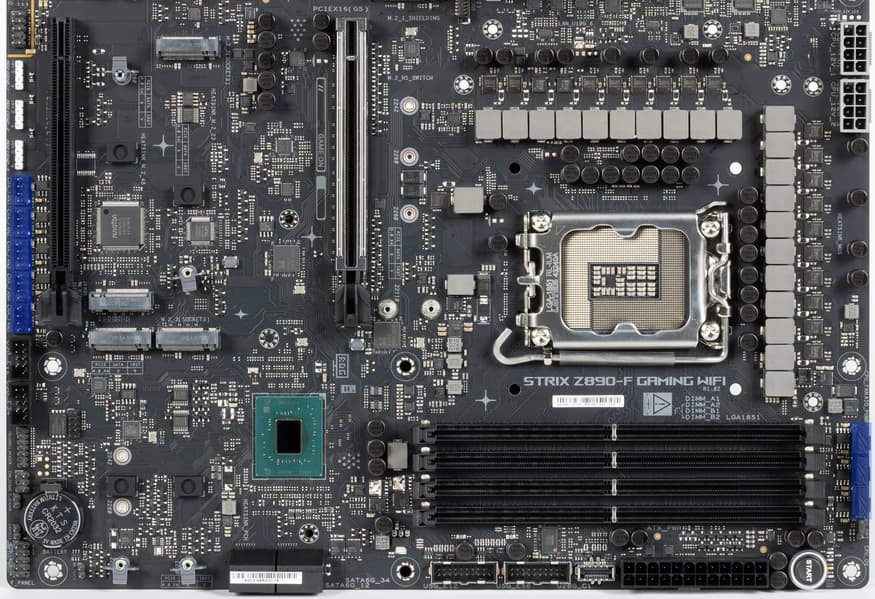

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

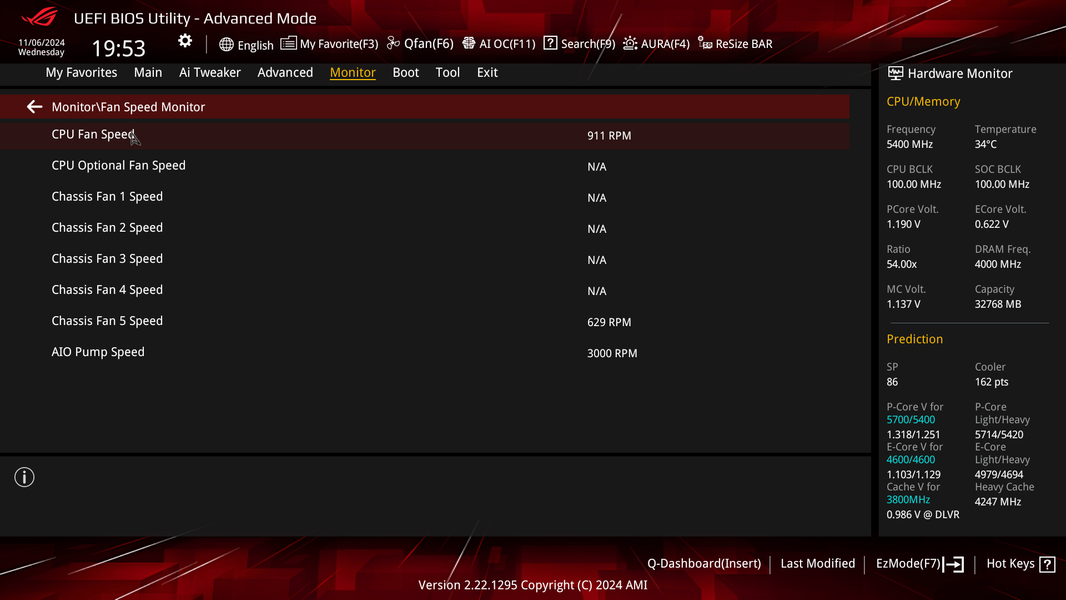

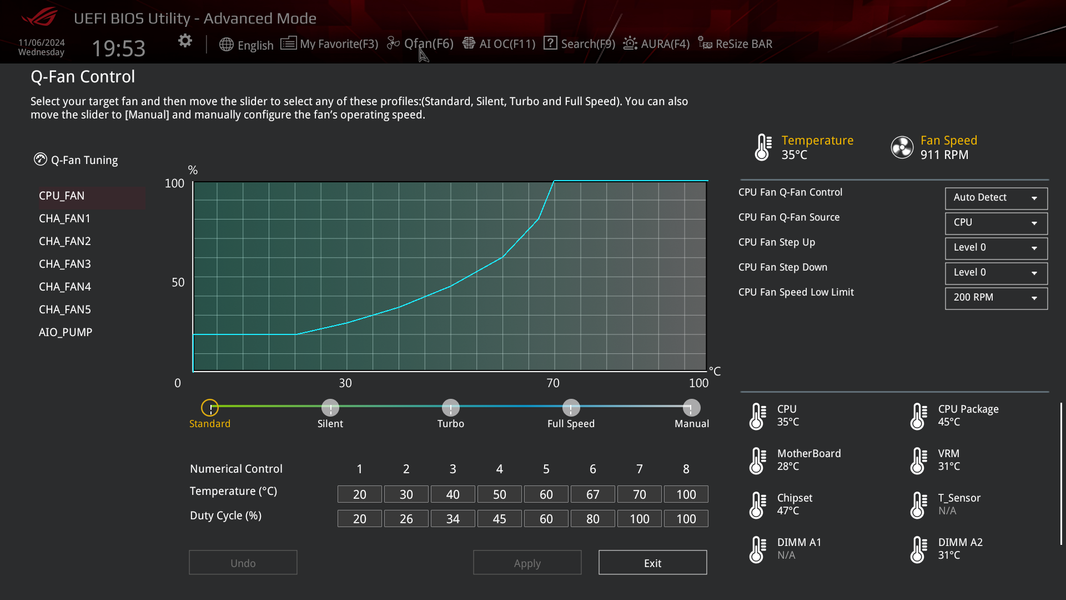

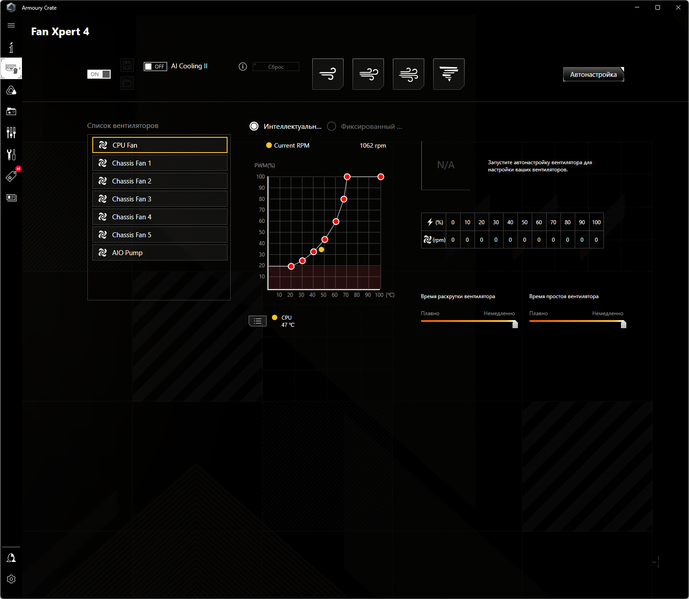

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока (все восемь гнезд рассчитаны на максимальный ток 2А и потребление до 24 Вт).

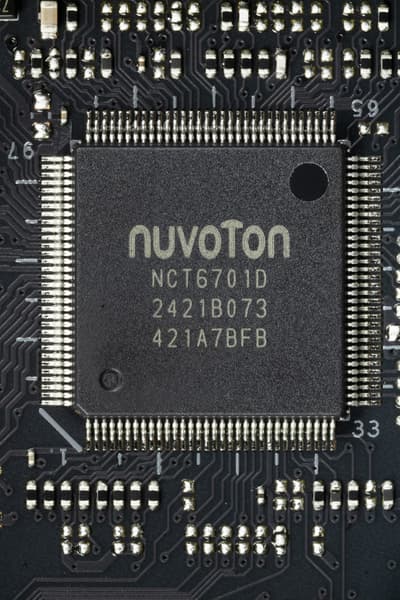

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701

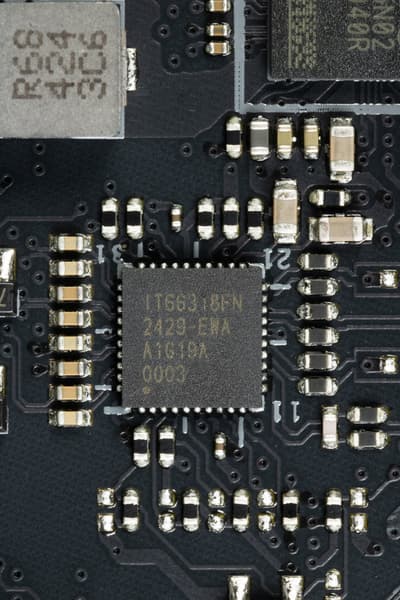

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер от ITE,

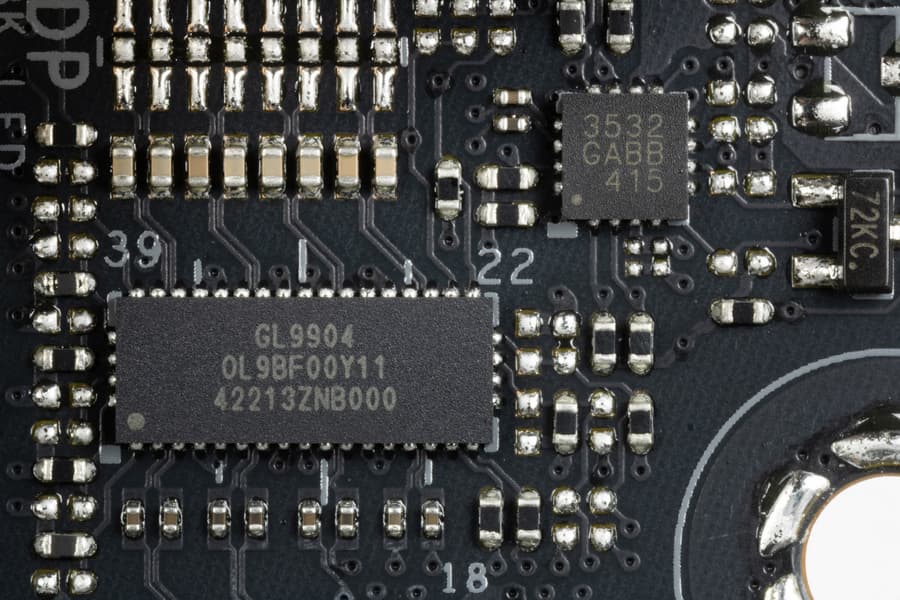

Также имеется и гнездо вывода DP, имеется ре-драйвер для усиления версии до 1.4a.

Также мы помним про наличие двух гнезд Type-C с интерфейсом Thunderbolt 4, через которые можно выводить картинку со встроенного в процессор графического ядра (при наличии монитора с подобным интерфейсом)..

Аудиоподсистема

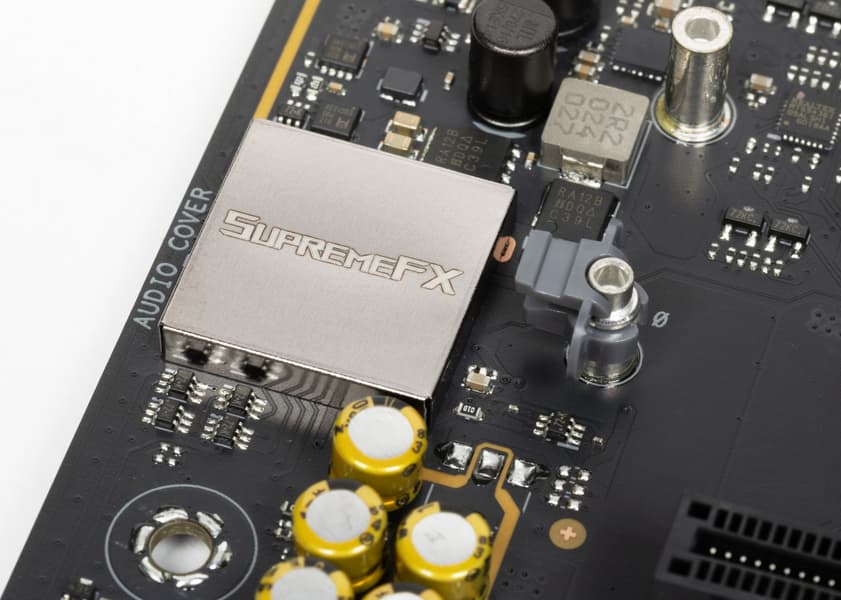

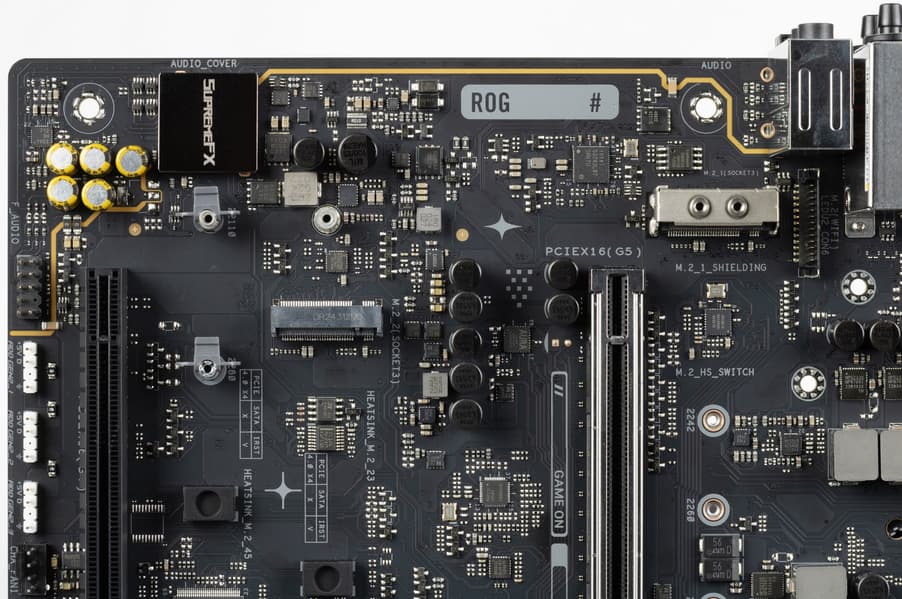

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4080, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0 (протокол HDA «Азалия» уже сильно устарел и убран из новой платформы).

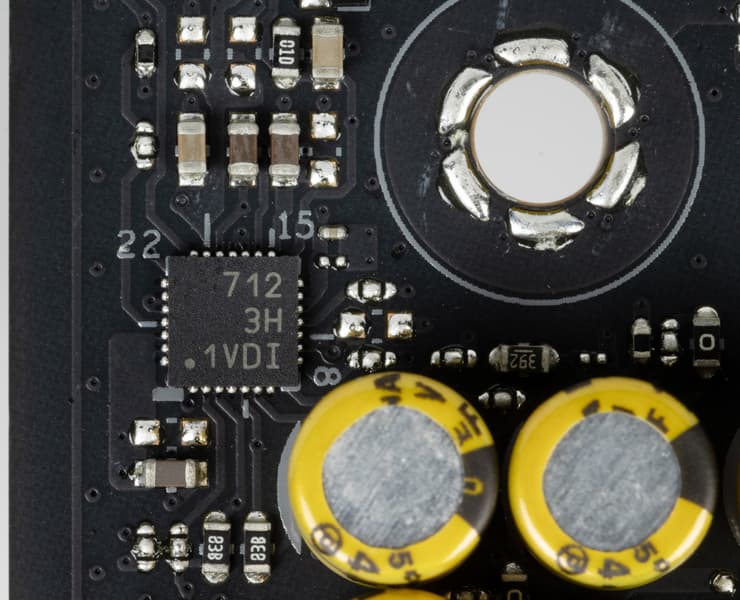

Имеется и операционный усилитель Savitech SV3H712.

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.

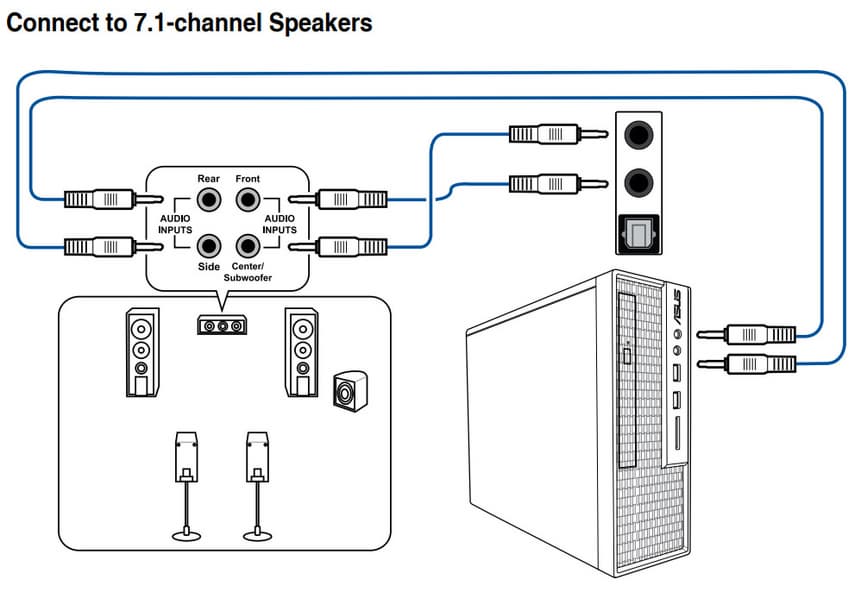

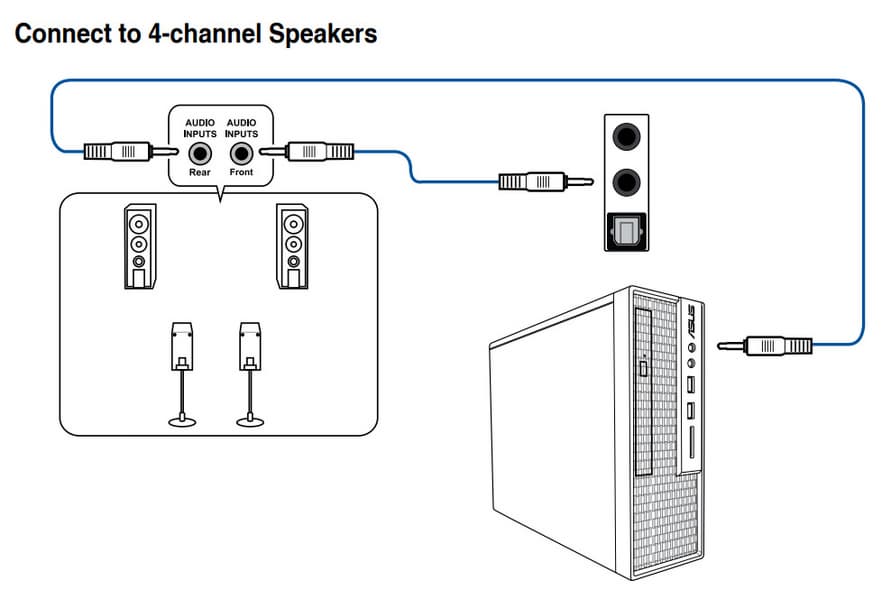

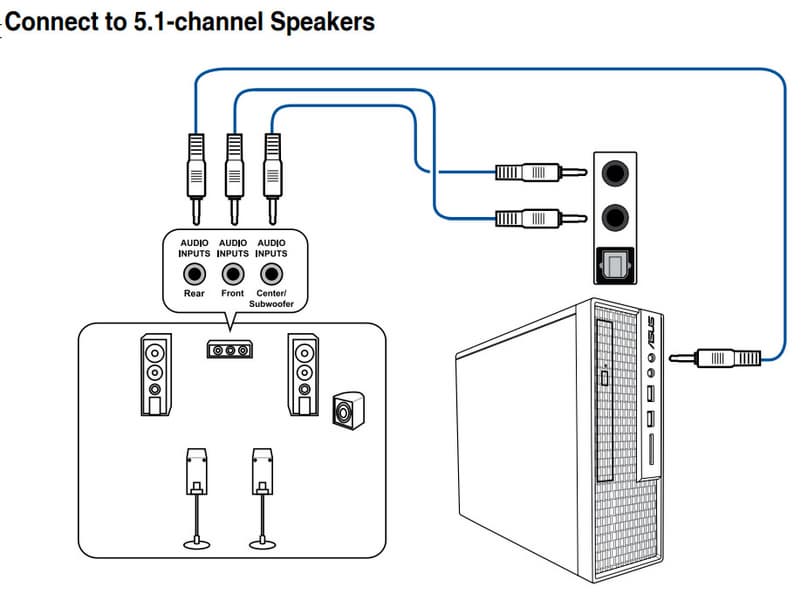

Вывод по схемам 4.0, 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с двумя гнездами на самой плате, а также через S/PDIF. Настройка схем – с помощью скачиваемого с сайта производителя ПО.

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Asus ROG Strix Z890-F Gaming WiFi
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.02, -0.08	Отлично
Уровень шума, дБ (А)	-73.7	Средне
Динамические диапазон, дБ (А)	74.0	Средне
Гармонические искажения, %	0.011	Хорошо
Гармонические искажения + шум, дБ(A)	-64.5	Плохо
Интермодуляционные искажения + шум, %	0.052	Хорошо
Взаимопроникновение каналов, дБ	-60.9	Средне
Интермодуляции на 10 кГц, %	0.043	Хорошо
Общая оценка		Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.68, +0.02	-0.65, +0.05
От 40 Гц до 15 кГц, дБ	-0.08, +0.02	-0.05, +0.05

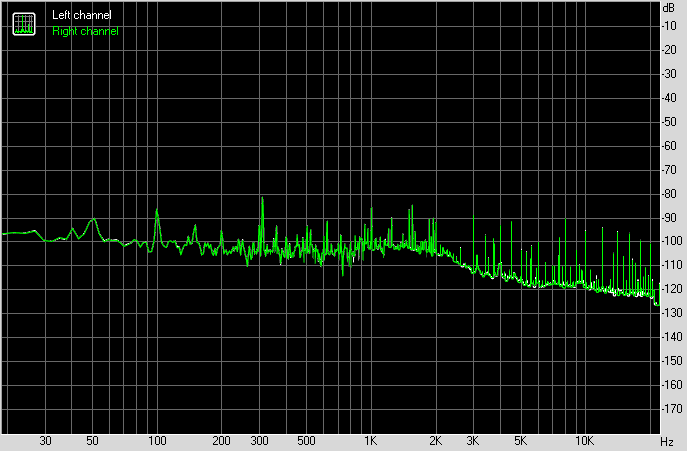

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-73.7	-73.8
Мощность RMS, дБ (A)	-73.7	-73.8
Пиковый уровень, дБ	-58.7	-58.7
Смещение DC, %	-0.0	-0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+74.1	+74.2
Динамический диапазон, дБ (А)	+74.0	+74.1
Смещение DC, %	+0.00	-0.00

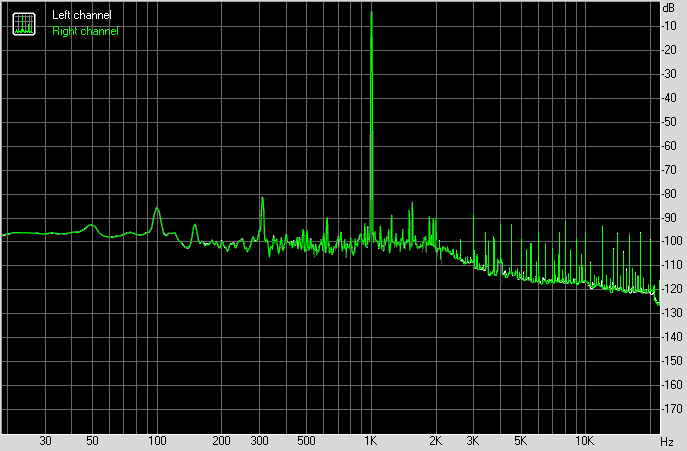

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01115	0.01115
Гармонические искажения + шум , %	0.05588	0.05551
Гармонические искажения + шум (A-взвеш.), %	0.05960	0.05925

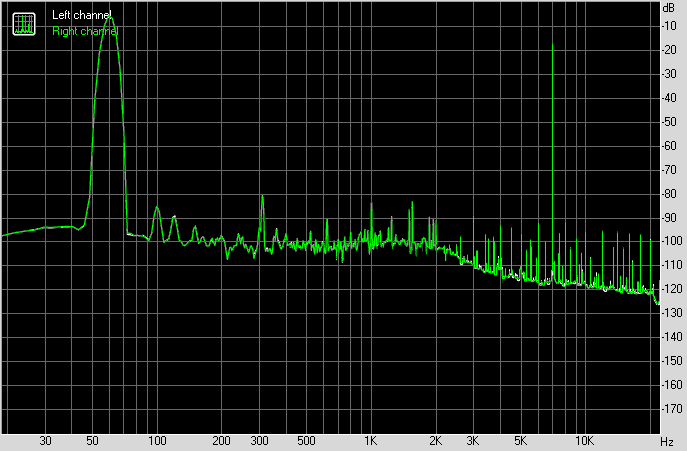

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.05203	0.05126
Интермодуляционные искажения + шум (A-взвеш.), %	0.05288	0.05210

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-62	-63
Проникновение на 1000 Гц, дБ	-60	-60
Проникновение на 10000 Гц, дБ	-65	-65

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.04125	0.04079
Интермодуляционные искажения + шум на 10000 Гц,	0.04253	0.04185
Интермодуляционные искажения + шум на 15000 Гц,	0.04749	0.04703

Питание, охлаждение

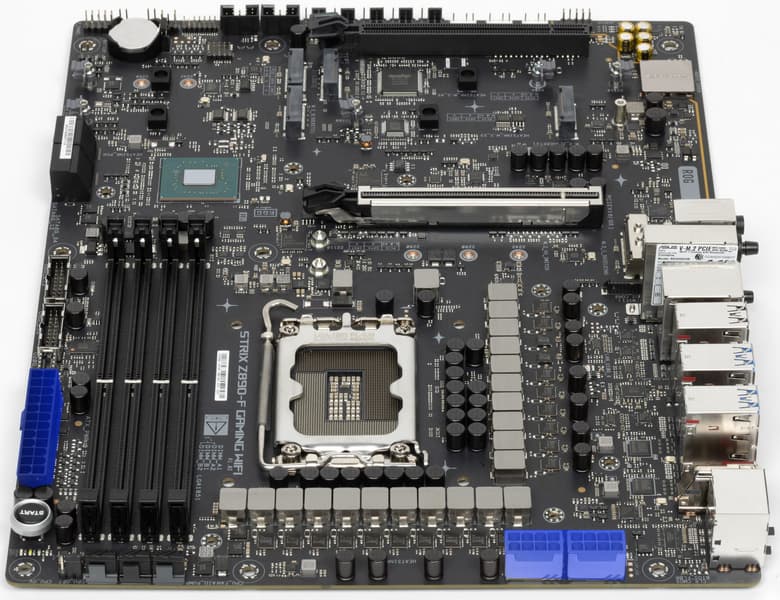

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V (они имеют металлическое армирование).

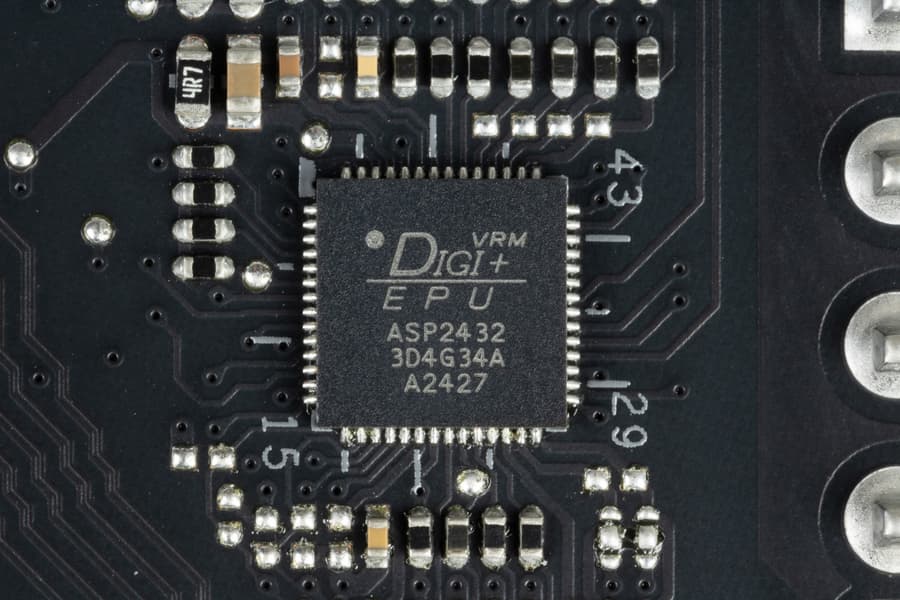

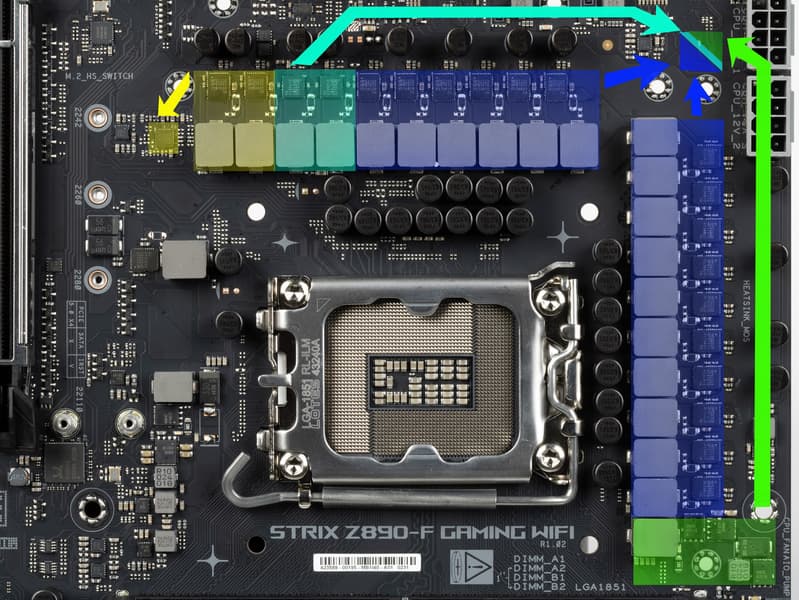

Схема питания процессора выполнена по схеме 16+1+2+2 (всего 21 фаза: 16 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 2 на VNNAON (управление энергосбережением).

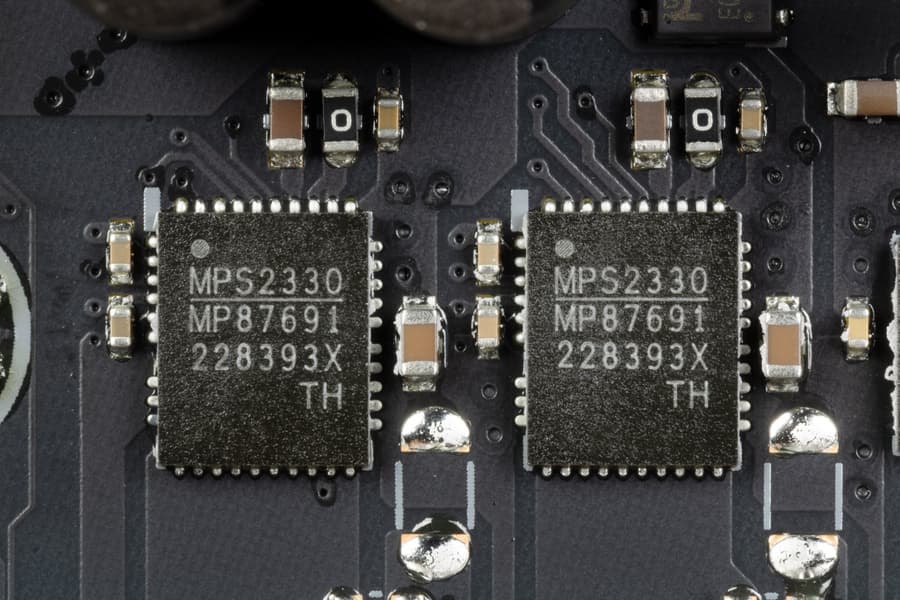

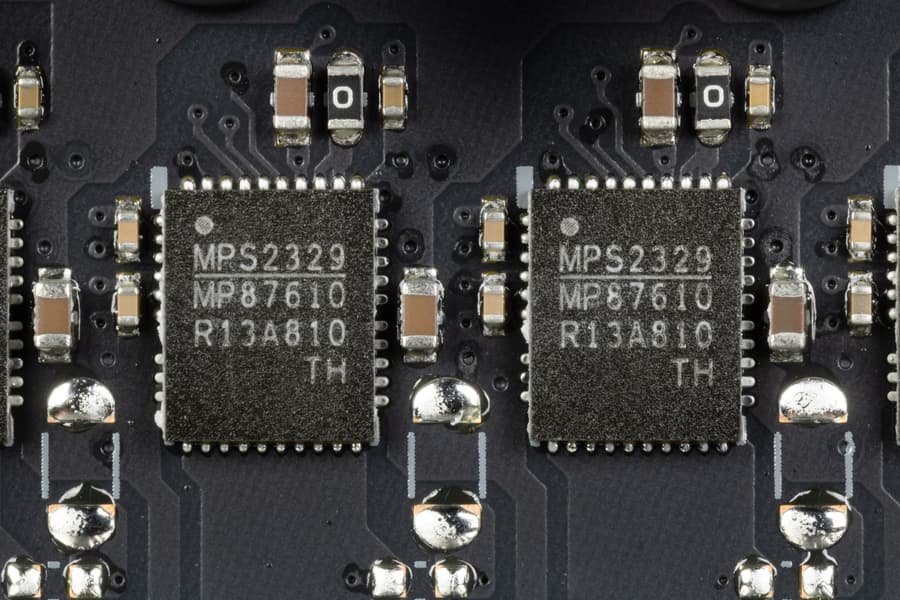

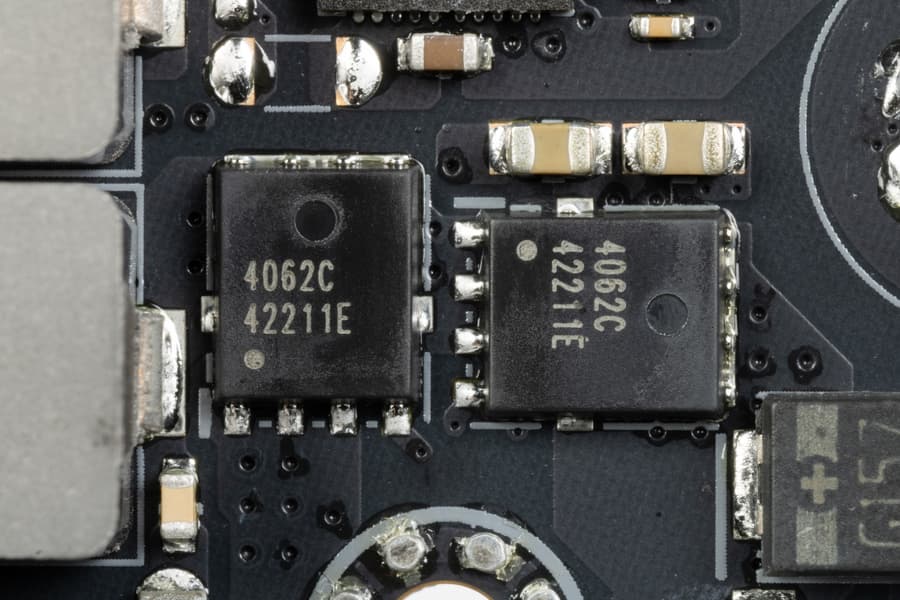

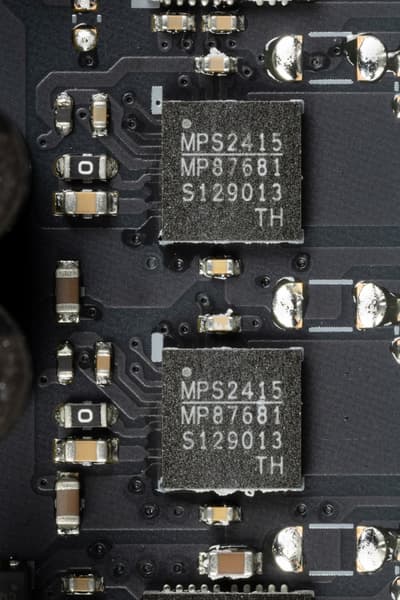

Каждый канал фазы VCore имеет суперферритовый дроссель и MP87610 DrMOS от Monolithic Power Systems на 110 А.

Каждый канал фазы блока VNNAON имеет суперферритовый дроссель и MP87681 DrMOS от Monolithic Power Systems на 80 А.

Фаза питания встроенного графического ядра имеет набор полевых МОП-транзисторов от NEC (до 90А).

Управление этой схемой (VCore+VNNAON+iGPU) возложено на фирменный ШИМ-контроллер Digi+ ASP2432.

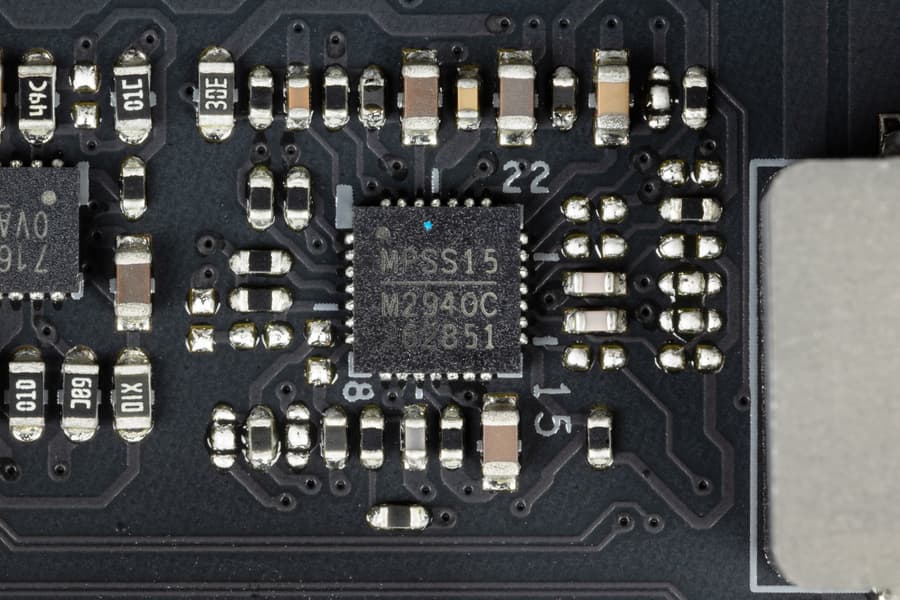

Блок VCCSA имеет свою схему питания, куда входят MP87691 DrMOS (90 А) и ШИМ-контроллер MP2940C от Monolithic Power Systems.

Мы знаем, что практически на всех материнских платах Asus среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который занимается умными сборками фаз питания для ШИМ-контроллеров. И вот тут мы снова видим реального производителя таких микросхем: ENE Technology. До того все такие контроллеры мы видели в перемаркированном Asus виде.

Теперь про охлаждение.

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

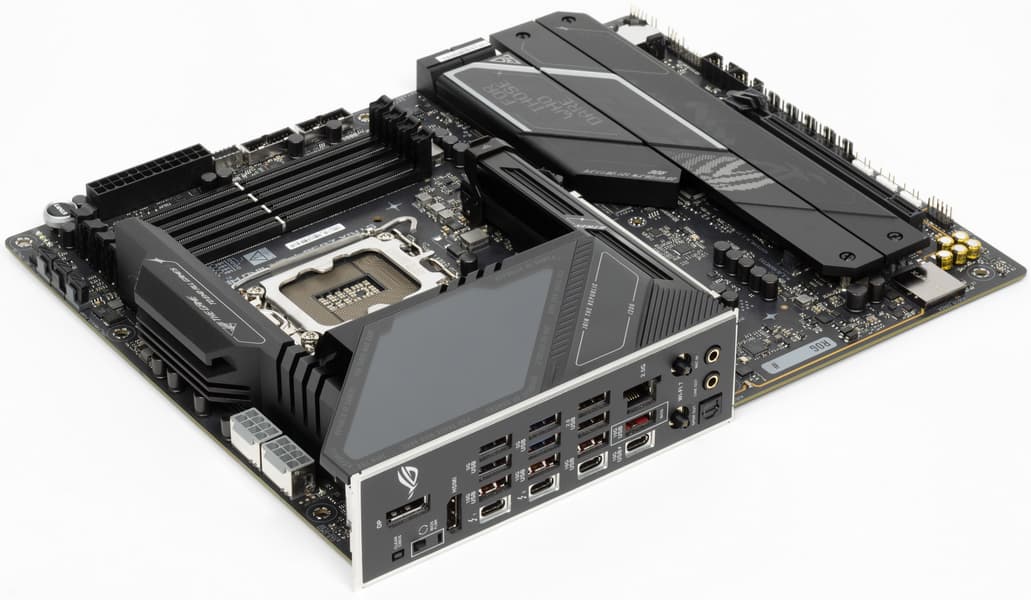

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный подсветкой.

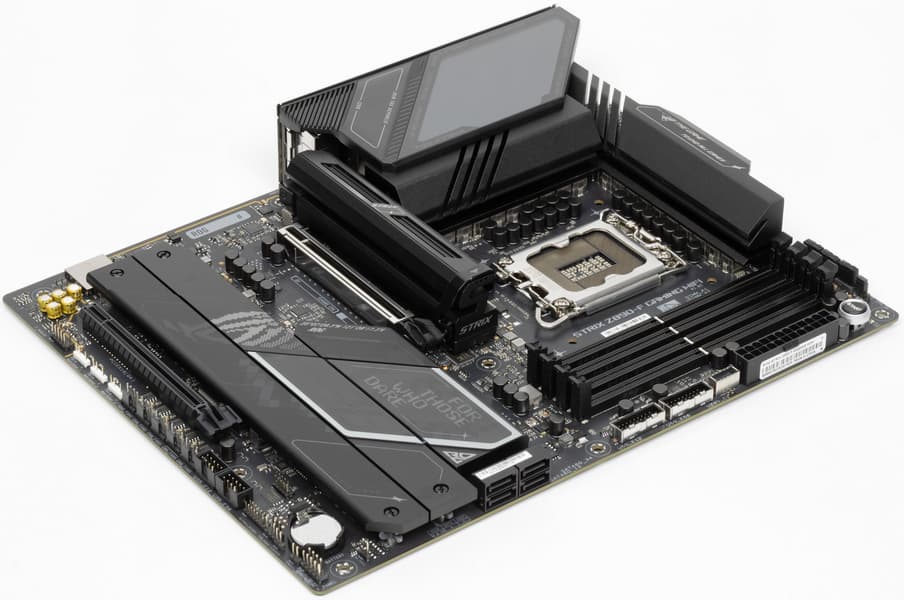

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных — по-парные общие.

Напомню, что материнская плата не имеет бэкплейта.

Подсветка

Все о внешней красоте

В данном случае эффекты подсветки создаются на экране на кожухе заднего блока портов. Так же мы помним про 3 разъемa для подключения внешней подсветки.

Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Asus. А кому не нравится — всегда подсветку можно выключить через то же ПО.

Управление подсветкой осуществляется с помощью утилиты Armoury Crate.

Программное обеспечение под Windows

Фирменное ПО Asus

Все программное обеспечение можно скачать с сайта производителя asus.com.

Утилита Armoury Crate является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой, а также отвечает за синхронизацию работы всех устройств Asus, которые найдет. Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.

Программа прежде всего находит все совместимое «железо». Через данную утилиту можно настроить эффекты подсветки при выключенной материнской плате (когда ПК выключен, но БП все равно подает питание на материнскую плату). Разумеется, можно отдельно настроить разъемы ARGB на материнке.

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, а также модули памяти известных производителей. Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.

У программы имеется функция: управление вентиляторами на матплате.

Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS. Также имеется и «умная настройка» антенны беспроводной связи Q-Antenna

Поворачивая антенну под разными углами, можно найти наиболее мощный сигнал, и программа об этом оповестит, проведя финальную проверку уровня сигнала.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

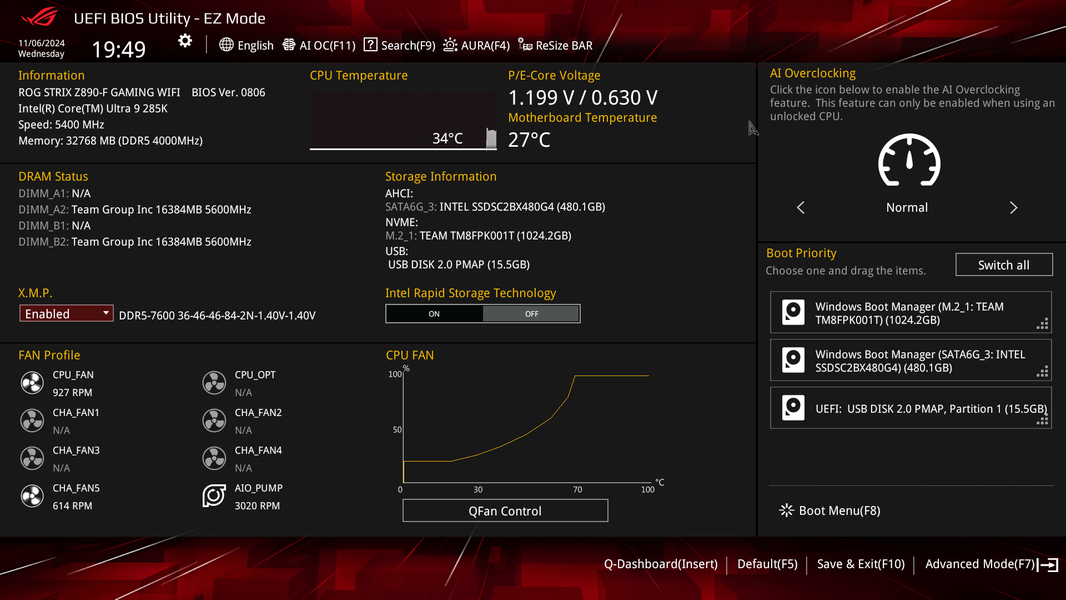

Попадаем в общее «простое» меню, где настроек мало, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

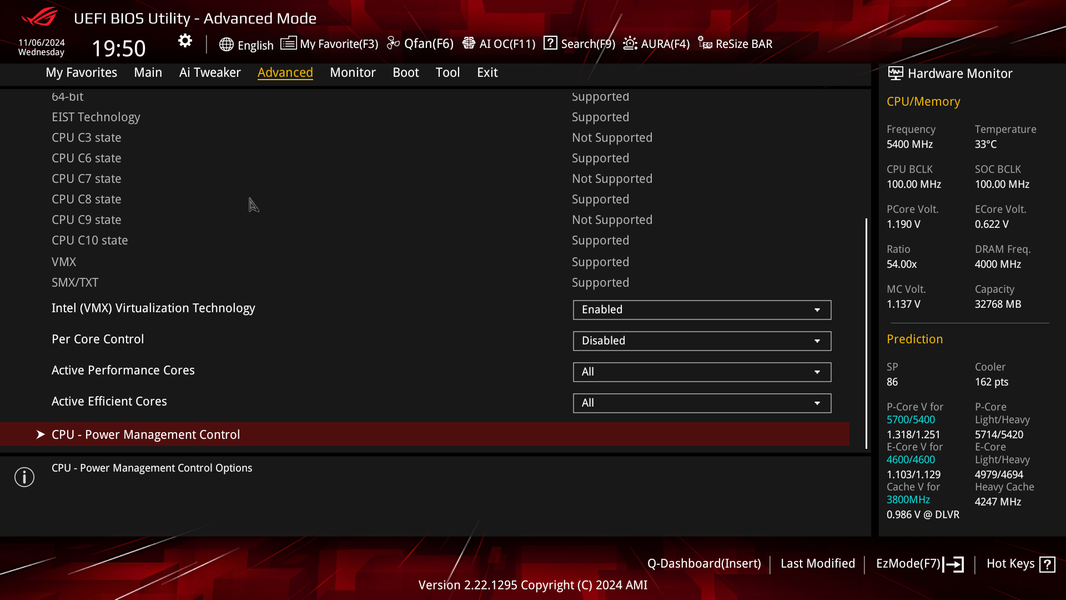

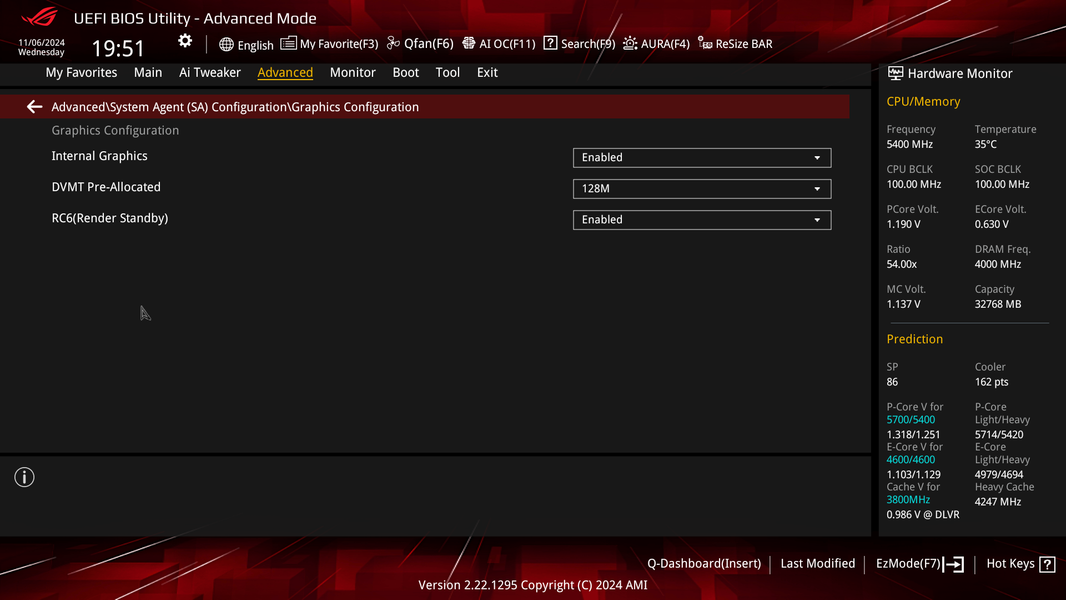

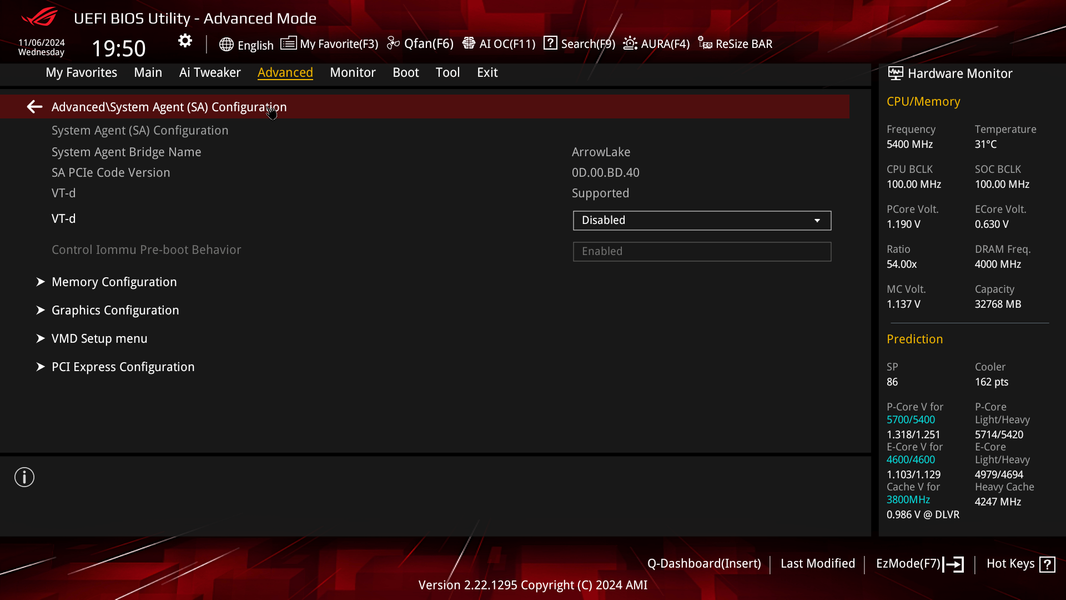

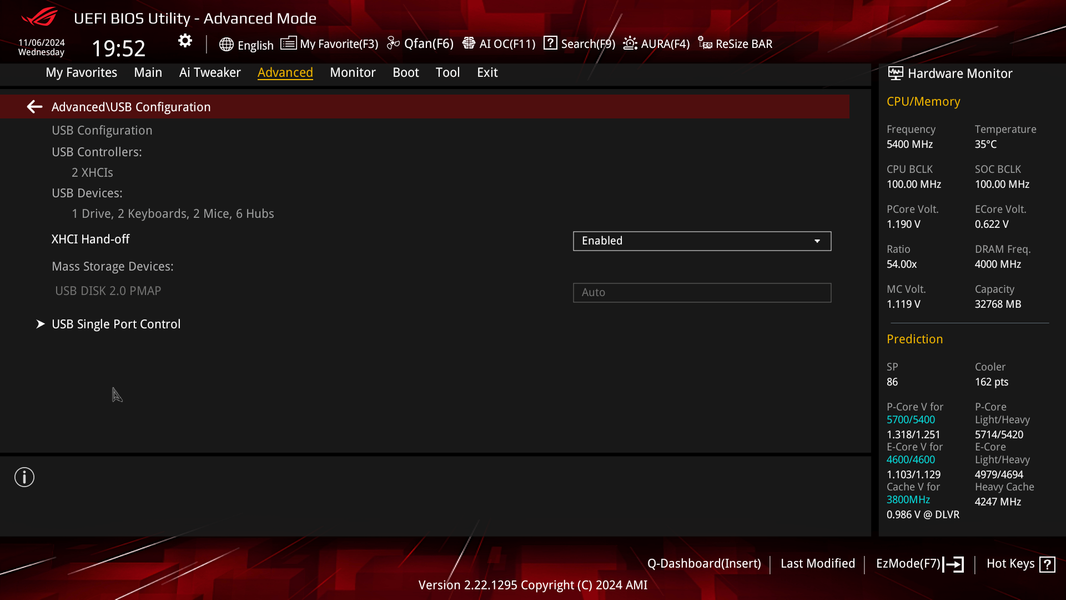

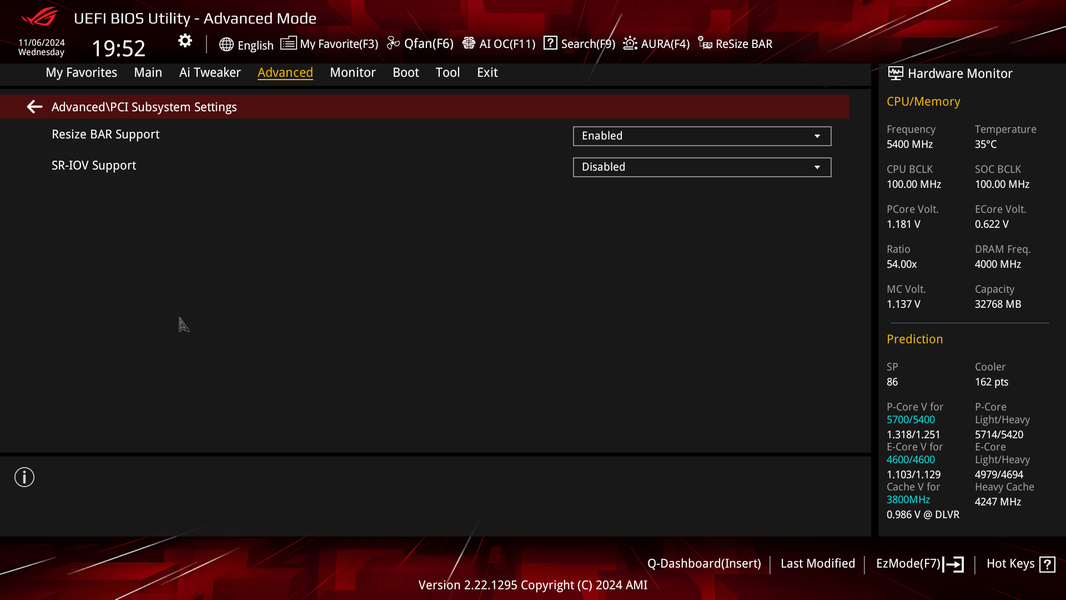

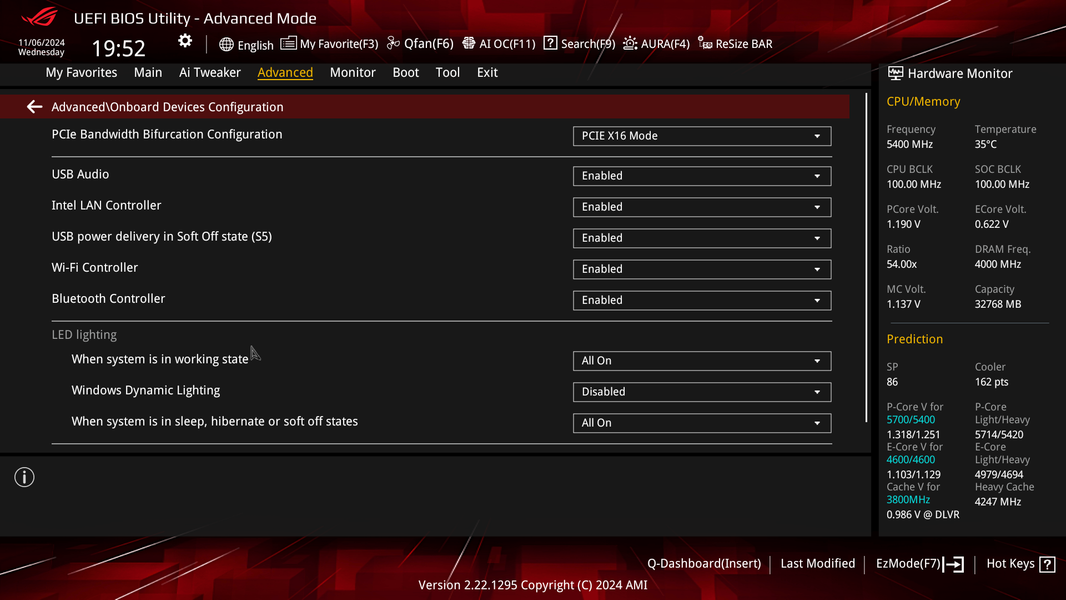

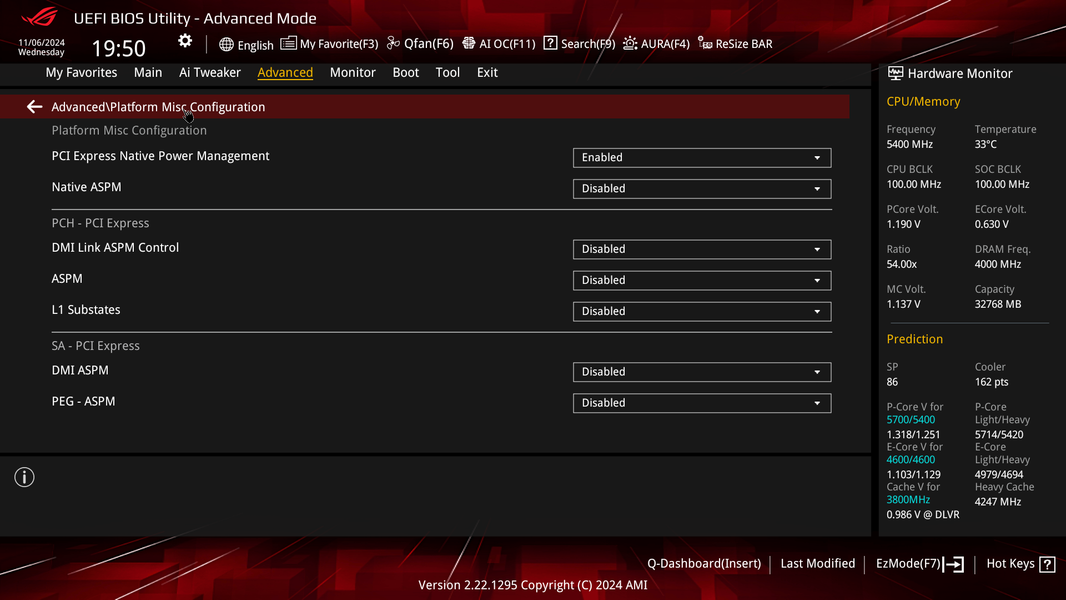

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

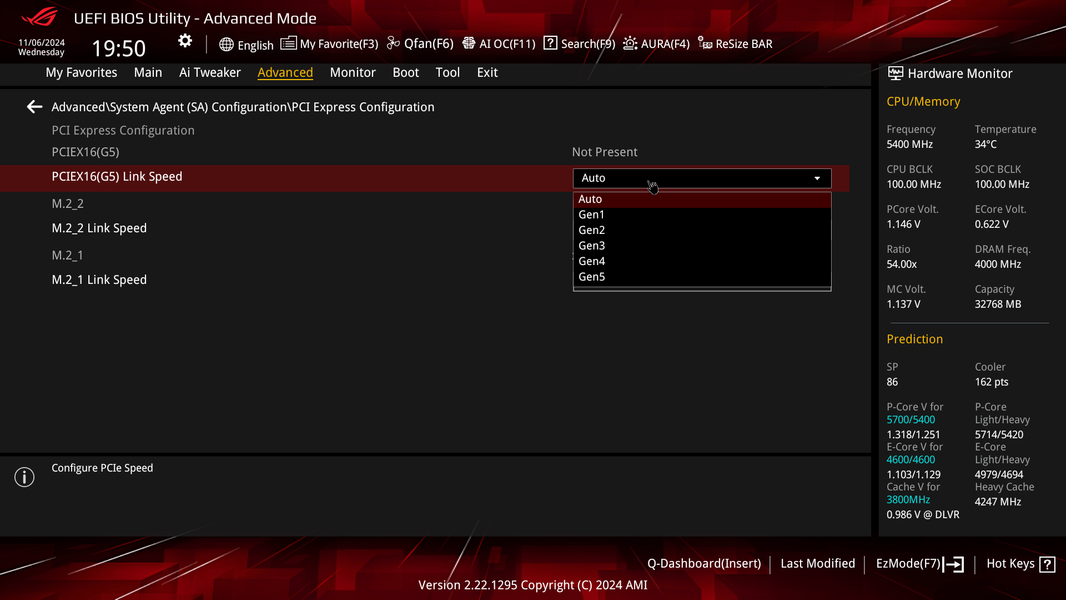

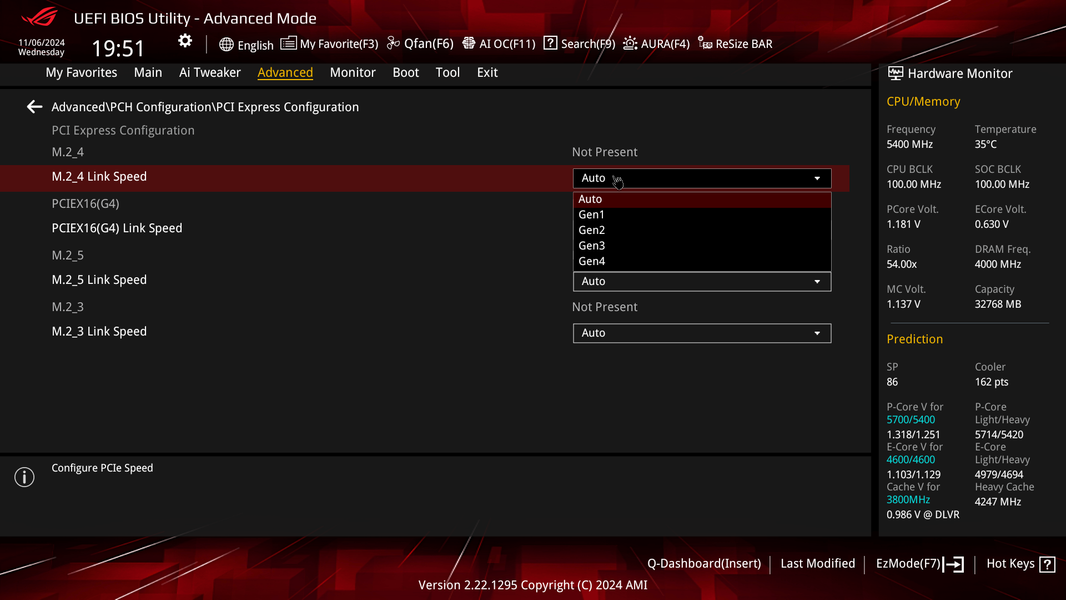

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe. Особенно на распределение линий на PCIe x16_1.

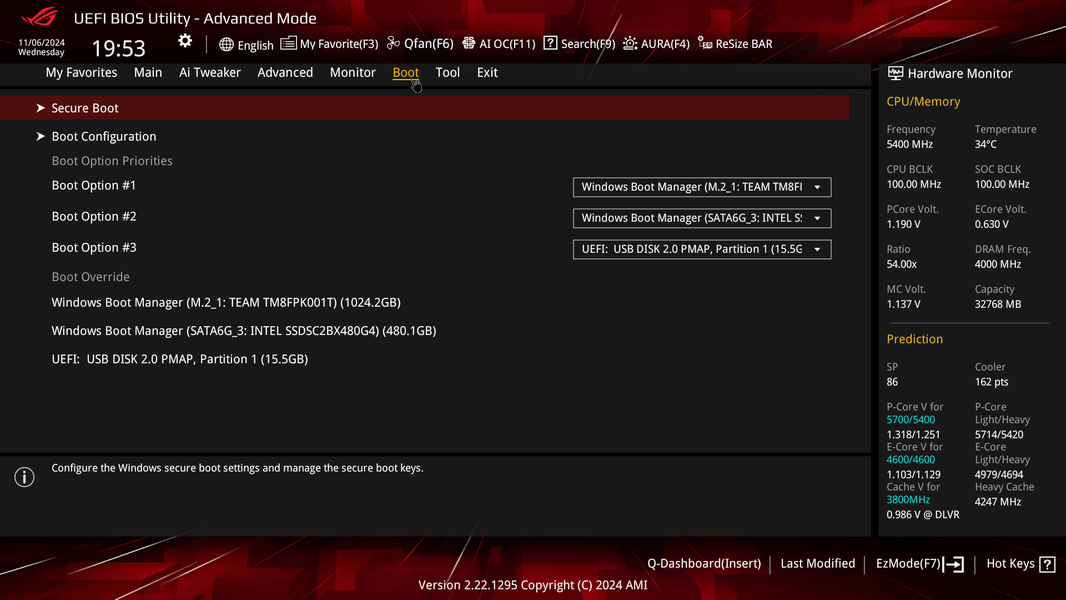

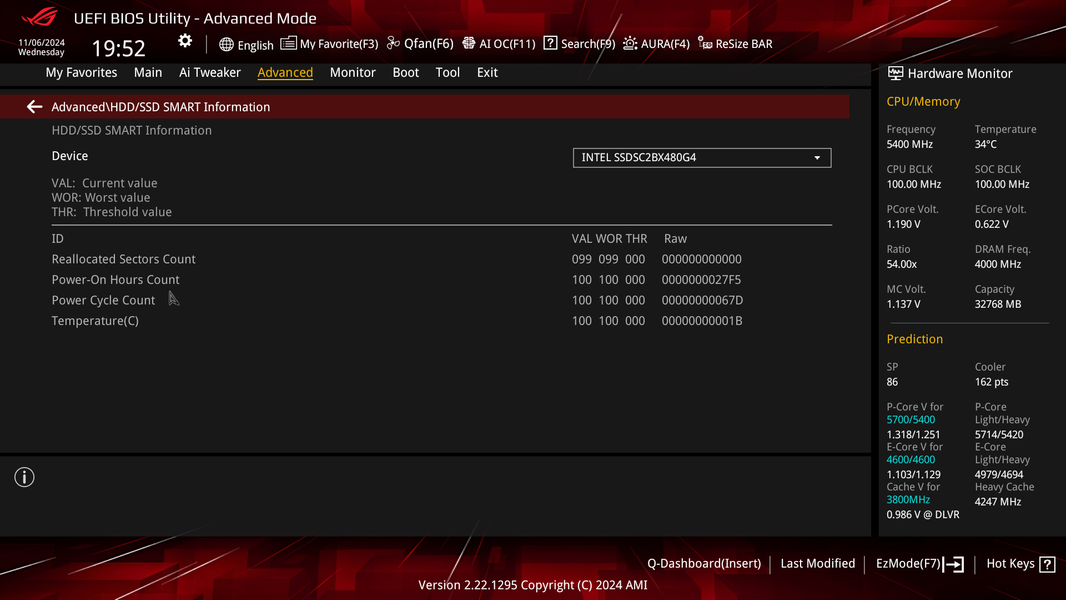

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

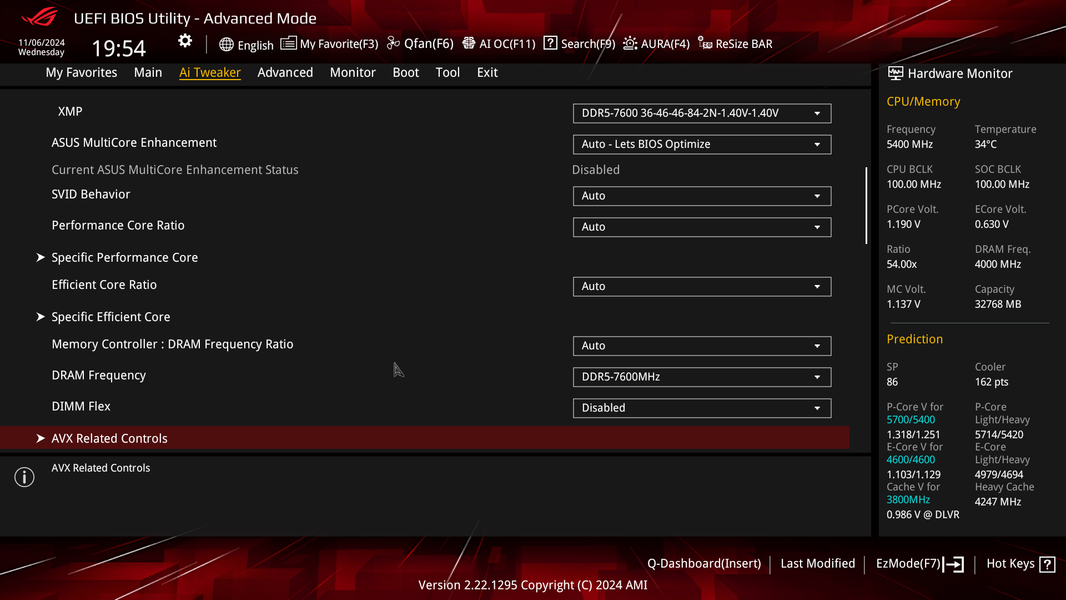

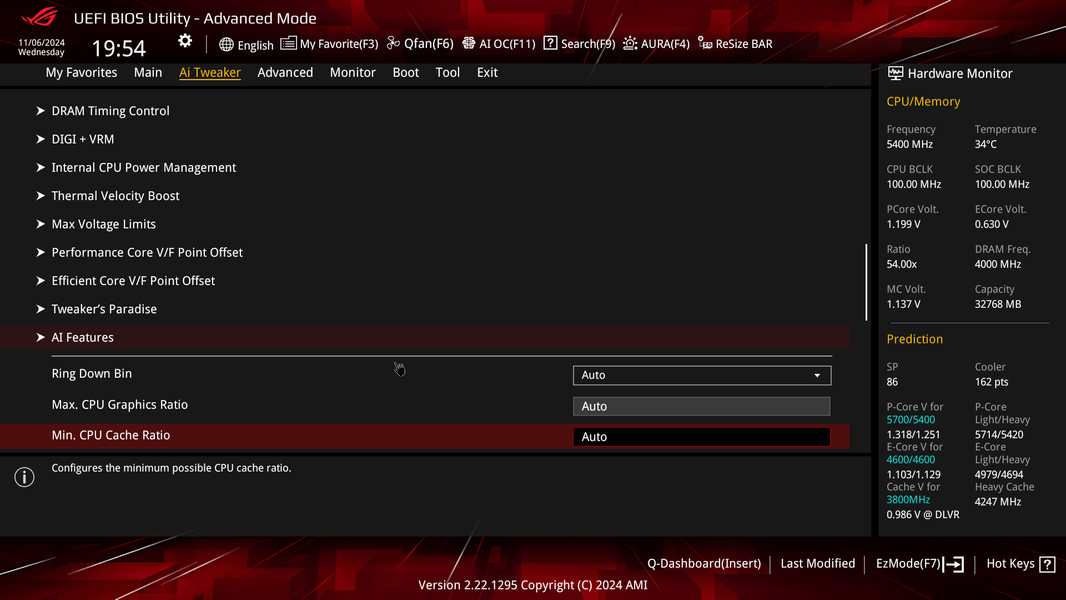

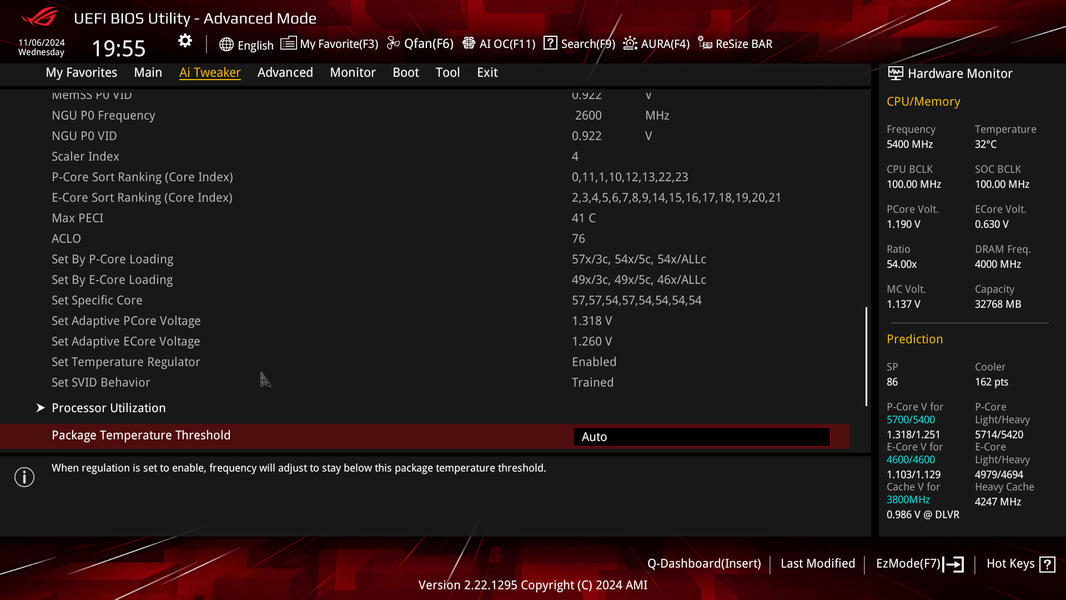

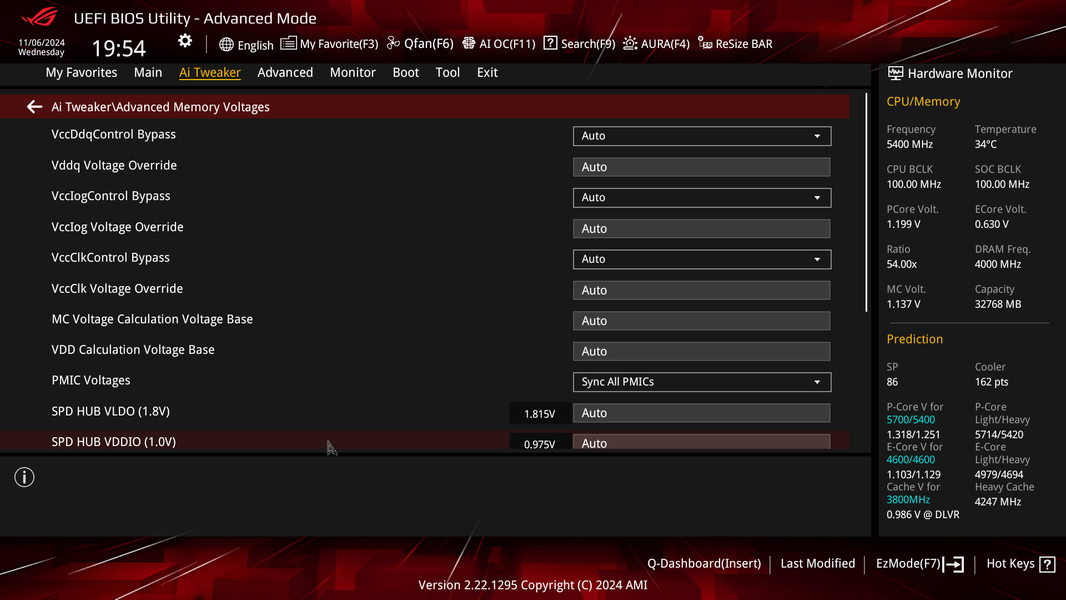

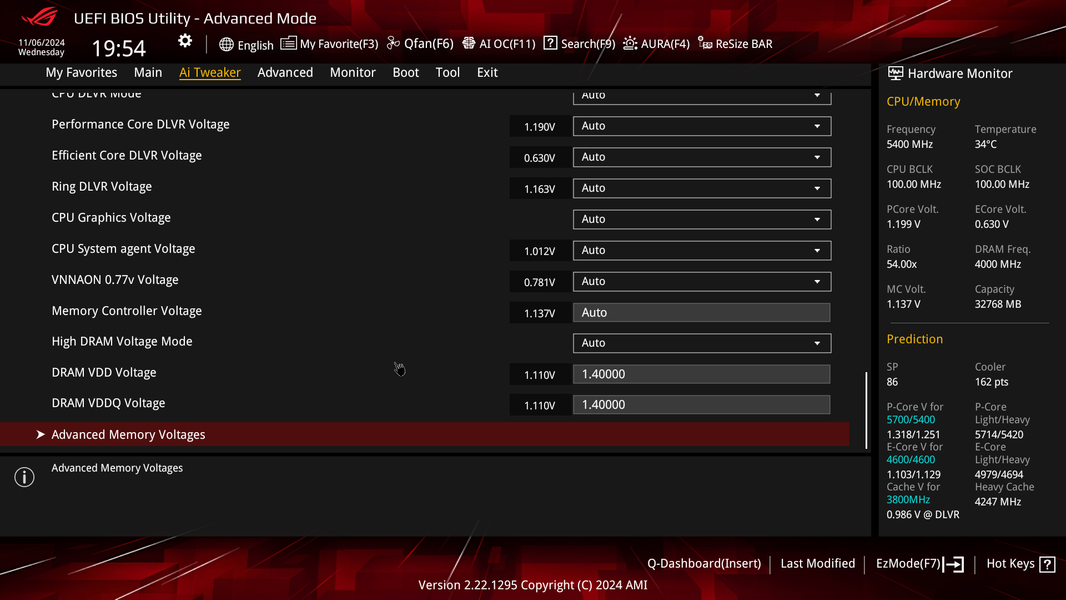

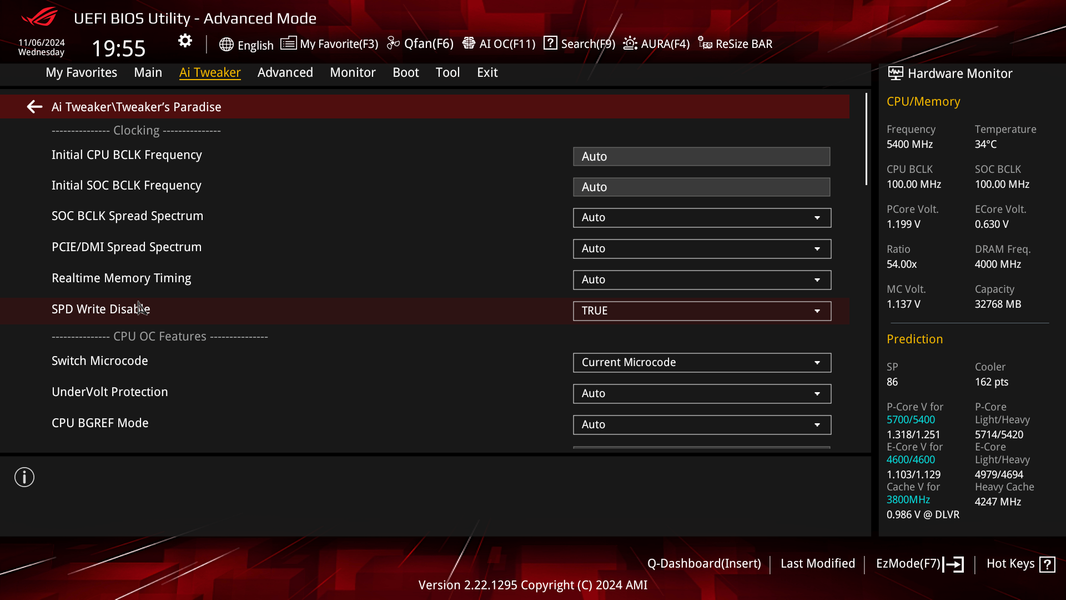

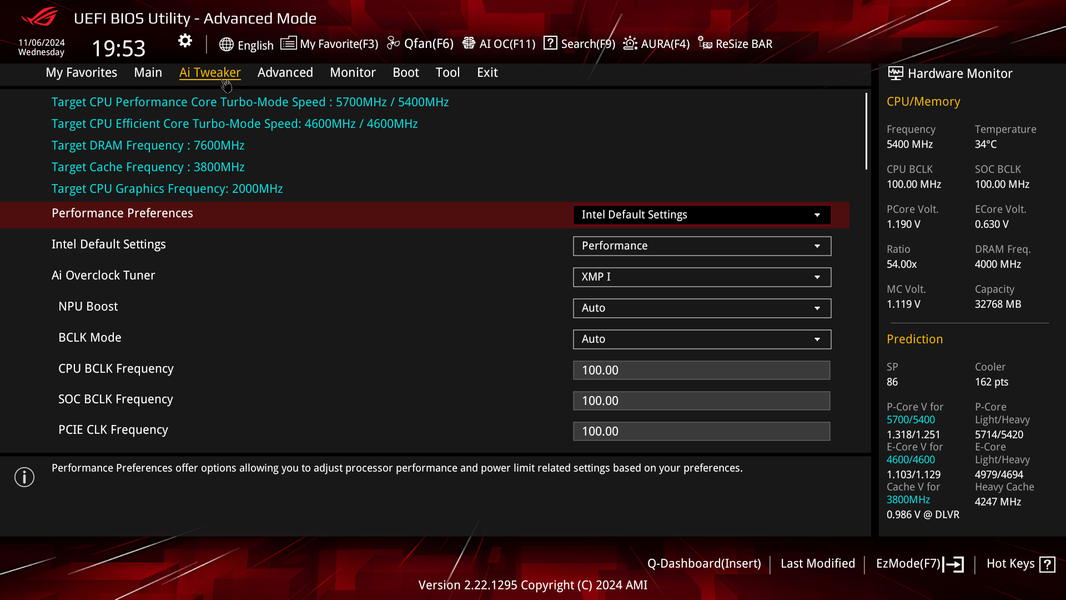

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры и оперативная память DDR5.

Опций много, как и положено в игровой серии ROG, однако для современных топовых процессоров многие опции бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах.

Своего рода изюминкой у данной материнской платы является выдача сводной информации по портам и слотам – какие из них активны и задействованы.

Работоспособность (и разгон)

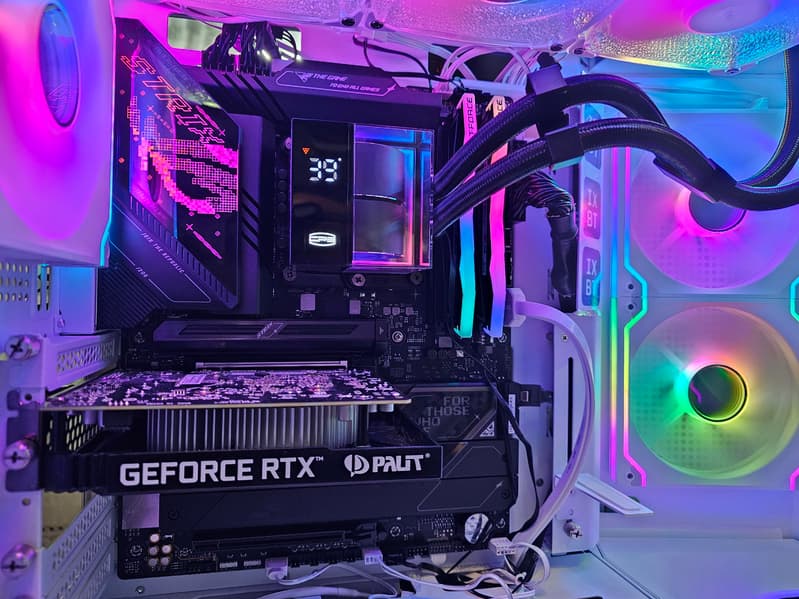

Конфигурация тестовой системы

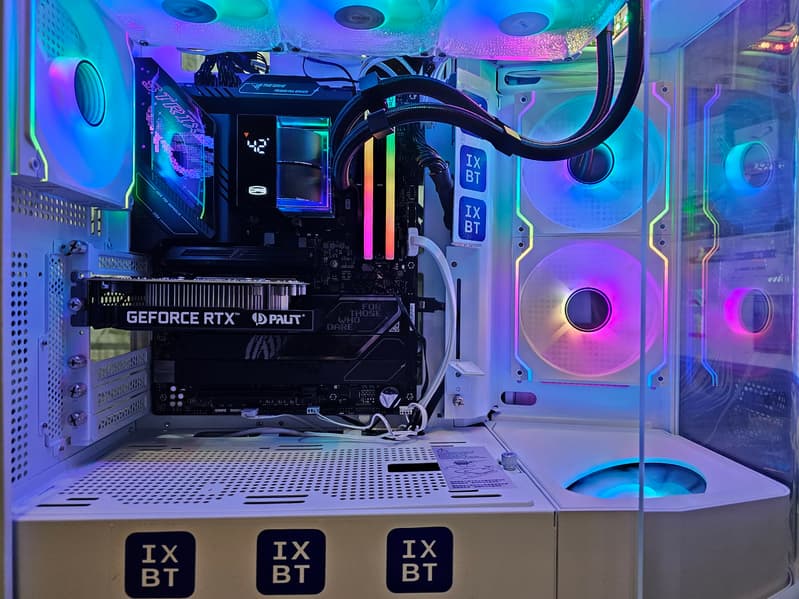

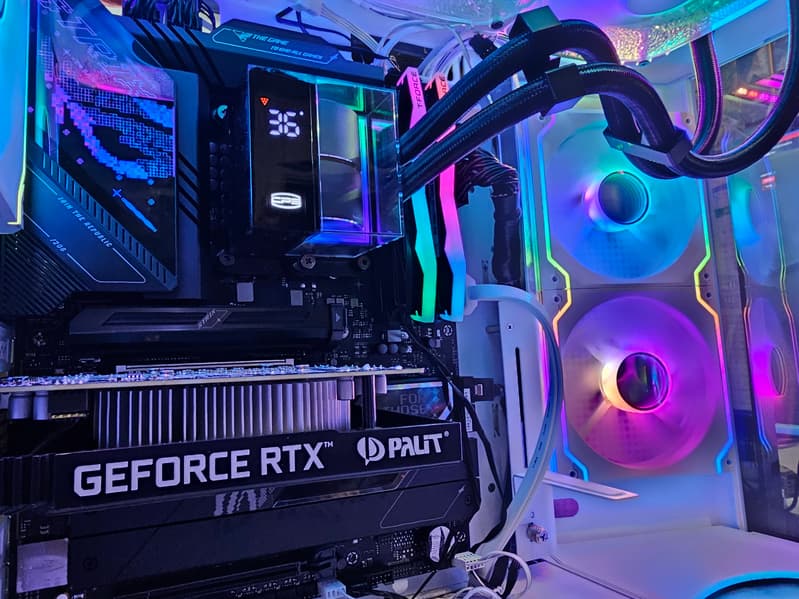

Полная конфигурация тестовой системы:

• материнская плата Asus ROG Strix Z890-F Gaming WiFi;
• процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО PCCooler DS360 BK;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech .

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.13.1.10
• Adobe Premiere CS 2019 (рендеринг видеоролика)

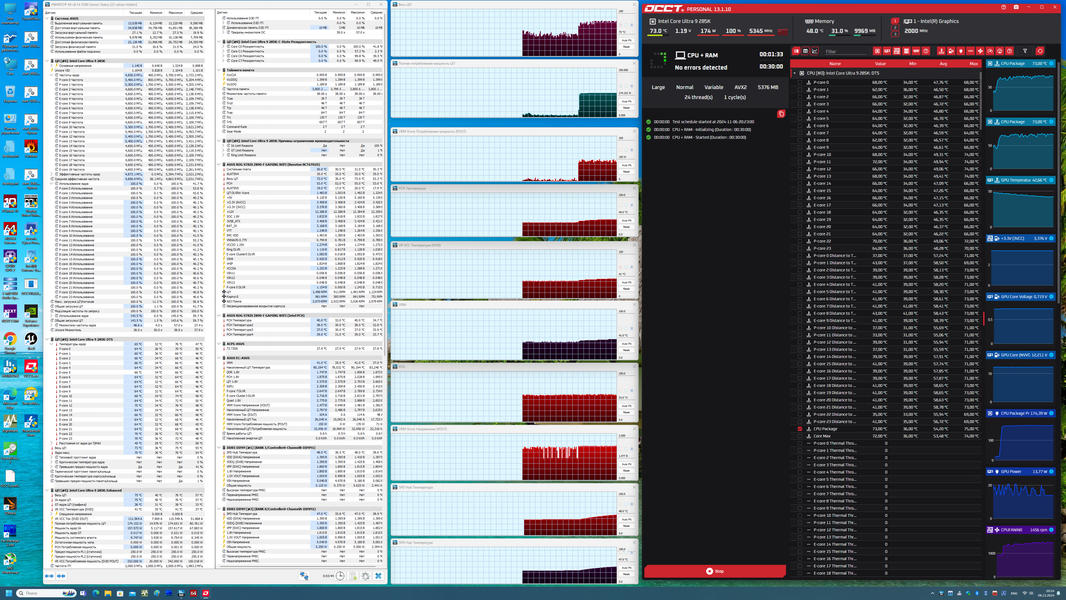

Запускаем все в режиме по умолчанию . Затем нагружаем тестами.

В режиме авторазгона мы получили до 5,4 ГГц по всем P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет.

Читатели сами смогут понять – высокий ли этот авторазгон, или нет, к тому же сейчас всем партнерам Intel велено по умолчанию в BIOS выставлять рекомендуемые настройки (где оверклокинг сильно лимитирован). Однако все равно мы видим, что авторазгон очень приличный. Ибо, безусловно, у материнской платы очень мощное питание.

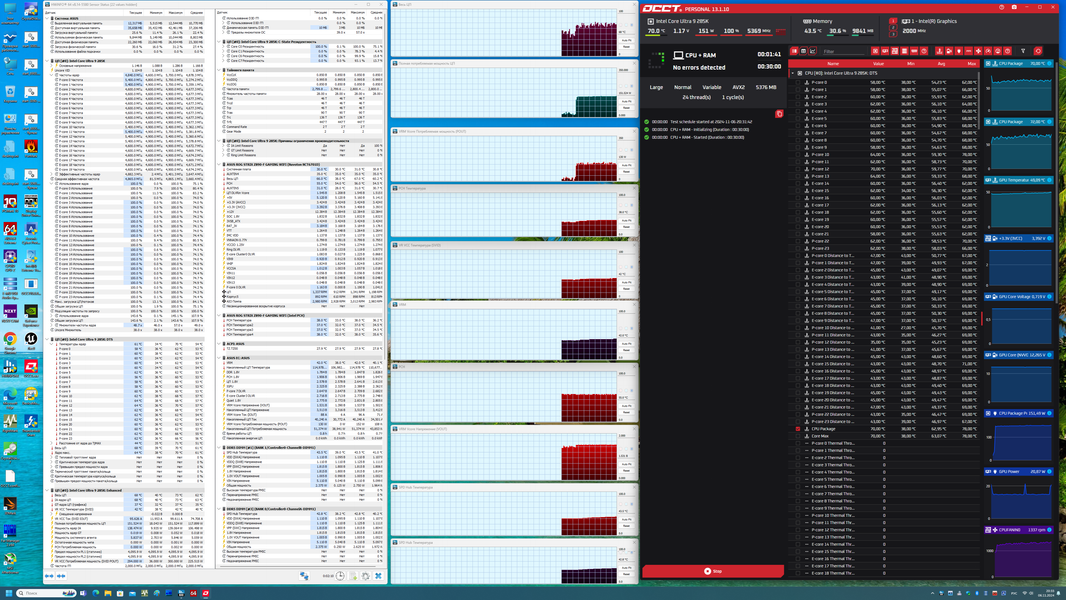

Сейчас везде вся модно использовать ИИ. И вот даже в подборе оптимальных режимов работы процессора и памяти практически все партнеры Intel используют Gen AI (Генеративный Искусственный Интеллект). Его использование легко включить в BIOS, выбрав AI Optimization. Посмотрим, чего там даст такой режим.

Забавно... Частоты работы ядер процессора вроде не изменились, а потребление CPU... упало. С первого взгляда – непонятно, за счет чего снизилось потребление? Сравнивая реальную производительность в данном и в предыдущем режимах, понимаешь, что она не изменилась. Однако вот ИИ нашел способ меньших энергозатрат для той же работы.

Выводы

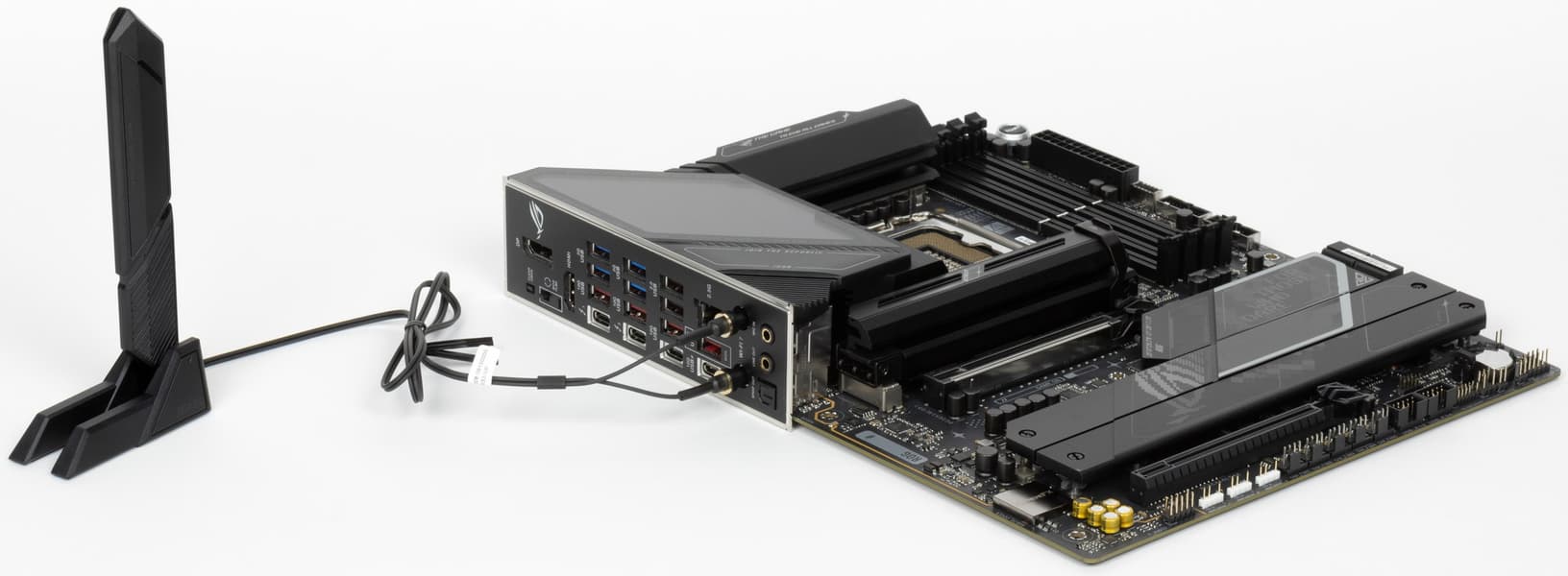

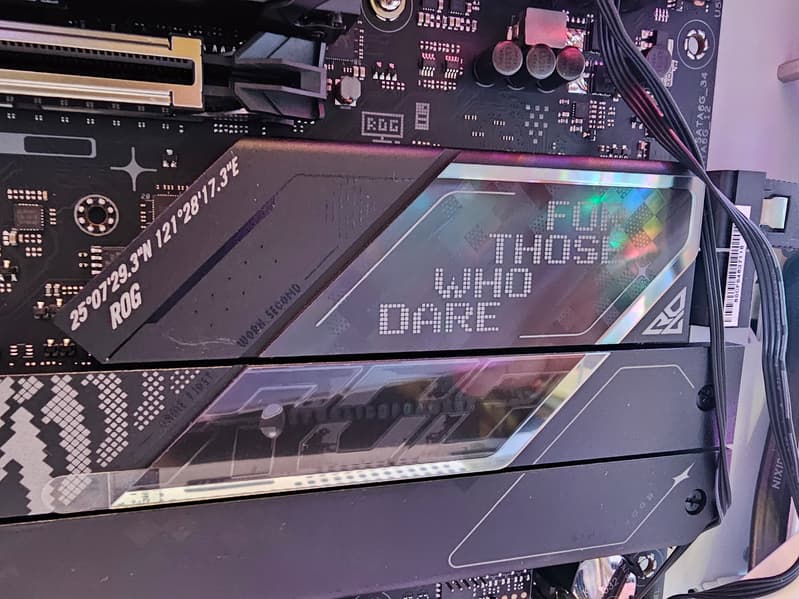

Asus ROG Strix Z890-F Gaming WiFi — современный и дорогой вариант материнской платы из игровой серии ROG Strix на базе последнего чипсета Intel Z890. Цена ниже, чем у старших моделей, но все равно ценник заметно выше 50 тысяч. При этом сама плата — не то чтобы очень навороченная, скорее она создана для геймеров и «однокнопочных» оверклокеров (как написано на радиаторе чипсета: «Для тех, кто заслуживает»).

У нее имеется 23 порта USB разных видов, включая 2 самых быстрых USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 6 USB 3.2 Gen2. Также плата предлагает 2 слота PCIe х16, один из которых получает от процессора 16 линий PCIe 5.0, а другой работает в режиме x4 (подключен к чипсету). У платы 5 слотов M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Остальные слоты М.2 подключены к чипсету Z890 линиями PCIe 4.0.

В арсенале платы также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в первом слоте, с поддержкой PCIe 5.0, есть с обеих сторон). Сетевые возможности хорошие: проводной контроллер 2,5 Гбит/с и самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть стильную подсветку на кожухе задних портов, а также неплохие возможности для подключения дополнительных RGB-устройств.

Для энтузиастов у платы имеется приличный выбор настроек в BIOS Setup, а фирменные утилиты используют ИИ для подбора самого производительного режима работы ПК.
