Чем кормить и кто сколько ест?

Внешний источник питания (Вампирчик) для цифровой камеры, подключение через самодельный адаптер
Источник питания и камера

Не всегда одного штатного аккумулятора цифровой камеры достаточно для нормальной работы. К примеру, при цейтраферной или других видах длительной интервальной съемки заряда аккумулятора может не хватить на весь процесс. Для увеличения продолжительности непрерывной работы камеры используются специальные батарейные ручки под 2 штатных аккумулятора или внешние источники питания. К сожалению, многие камеры не имеют «простых» интерфейсов для подключения внешних источников, а батарейные ручки выпускаются не для всех камер. Но задача обеспечения питания камеры все же решается, и не такими уж сложными средствами. Эта статья о том, как подключить универсальный источник питания с помощью самодельного адаптера-муляжа аккумулятора.

Адаптер-муляж

В одной из прошлых статей («Из практики подготовки к цейтраферной съемке, или Как проявляются законы “падающих бутербродов”») я писал, как сделать простейший батарейный блок под аккумуляторы типоразмера АА для питания камеры Canon PowerShot G9. Эта камера, как и многие другие, не рассчитанные на профессионалов, не имеет специального разъема для подключения внешнего блока питания. Вместо этого такой блок подключается через муляж штатной батарейки, для чего в корпусе камеры есть специальная ниша под провод. Однако приобрести такой адаптер-гильзу практически невозможно. Мне повезло купить недорого аналог штатного аккумулятора и сделать адаптер из него. Но это все же везение.

Хорошо, если корпус аккумулятора конструктивно прост и его муляж можно вылепить (хотя бы из глины) или вырезать (хотя бы из куска дерева) обычными инструментами. Но производители камер стараются сделать так, чтобы сторонние компании или умельцы не могли наладить массовый выпуск универсальных батарей и отобрать у них часть прибыли (отчасти, они, конечно, защищают нас и от потенциально опасной «левой» продукции, но это лишь совсем отчасти). Формы корпусов и разъемов меняются так же регулярно, как модели камер. Поэтому даже при «обновлении» камеры одного и того же производителя, фотограф часто не может использовать старые аккумуляторы.

Аккумуляторы

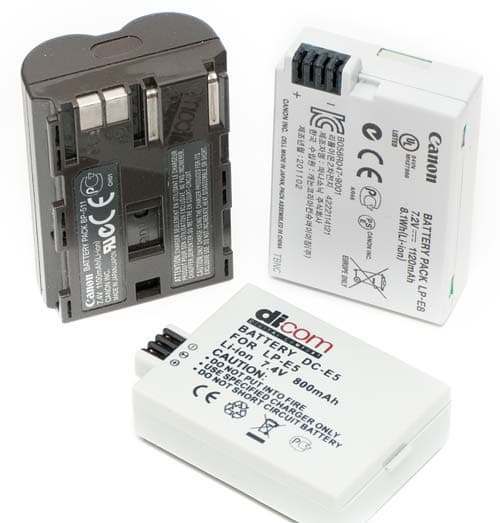

Самыми универсальными в моих запасах аккумуляторов Canon являются старые BP-511/512 — они подходили и для первых компактов, и для первых зеркалок. В современных линейках аккумуляторы от компактов и зеркалок даже одного поколения, как правило, не взаимозаменяемы.

Как видно по приведенной выше фотографии, современные аккумуляторы имеют довольно непростой разъем, который парой плоских клемм не заменишь. Приобрести «муляж» такого аккумулятора для реализации идеи питания камеры от внешнего блока питания невозможно (почти), а покупать аккумулятор, чтобы использовать только его корпус слишком накладно (ну разве что повезет найти «некондицию»). Опишу собственный опыт изготовления такого муляжа, а также использования внешнего блока питания «Вампирчик» (мобильный источник питания «Вампирчик-Цифра»).

Клеммы
Клеммы

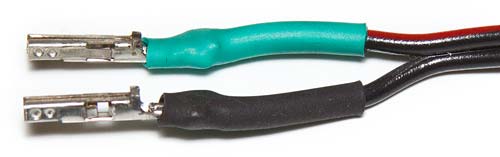

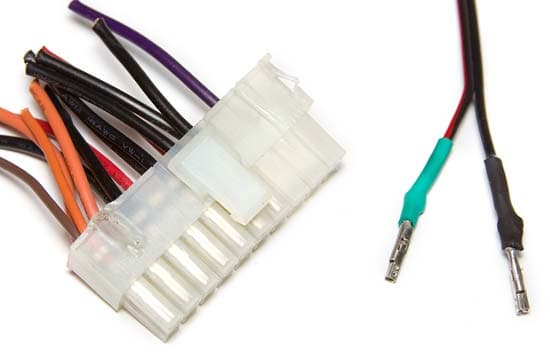

Для изготовления муляжа аккумулятора (типа LP-E8 от зеркалки Canon EOS 600D) потребуются клеммы щелевого типа. Пара клемм для контактов «+» и «−» была извлечена из компьютерного разъема и смонтирована на провода питания.

Найти заготовки для клемм муляжа аккумулятора можно в компьютерных и прочих разъемах. Клеммы для муляжа нужно предварительно испытать на контактах. В качестве испытательного стенда будем использовать зарядное устройство «моделируемого» аккумулятора. Клеммы должны хорошо держаться на контактах, а глубина щели должна быть достаточной для надежного захвата соответствующего контакта.

После того, как клеммы прикреплены к проводам питания (механическое обжатие и термоусадочная трубка), переходим к изготовлению корпуса аккумулятора. Самым простым способом мне показался процесс с формовкой или отливкой болванки-муляжа из затвердевающей массы. Было изготовлено несколько болванок из разных материалов: клея на эпоксидной основе с наполнителем, термоклея (для электрических монтажных пистолетов), массы для рукоделия на основе глины.

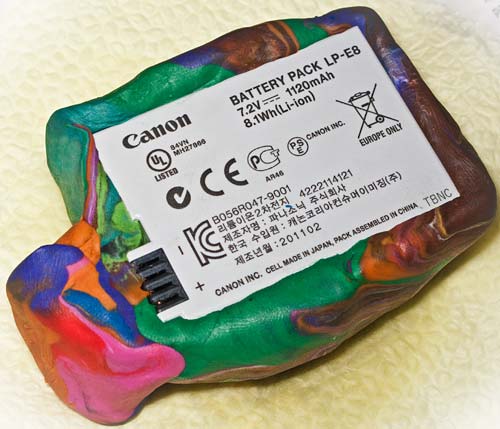

Первый этап — создание формы. Если муляж будет изготовлен из массы на основе эпоксидной смолы, то форму можно сделать из пластилина. Намазываем штатный аккумулятор маслом (я использовал обычное растительное) и формуем «вокруг» него пластилиновую форму. Кладем все вместе в морозильник. Ждем (≈30 минут), пока пластилин хорошо затвердеет. Затем извлекаем аккумулятор, не нарушая форму. Если перед формовкой прикрепить к аккумулятору петлю из тонкого канцелярского скотча, то извлечь его из формы будет проще.

Изготовление пластилиновой формы
Изготовление пластилиновой формы.

На втором этапе в хорошо охлажденную форму нужно вмонтировать пластиковые перегородки под щели аккумулятора. А затем надеть на них соответствующие клеммы. Пластиковые перегородки должны быть установлены очень точно, иначе щели муляжа окажутся не в том месте и он просто не встанет на место в камере (или еще хуже — повредит контакты в камере!).

Изготовление формы для отливки

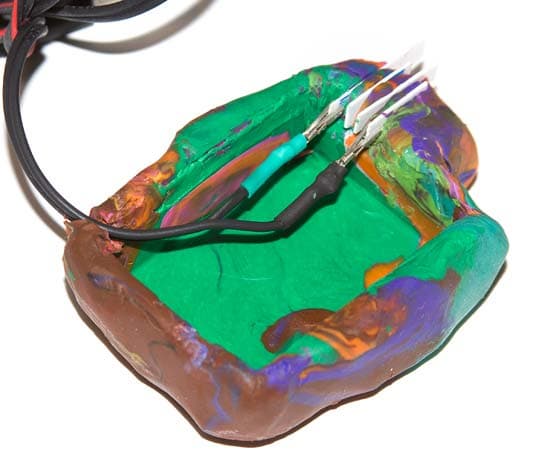

Форма с установленными перегородками и клеммами.

Третий этап — заливка формы. На аккумулятор LP-E8 нужно примерно 30-40 мл эпоксидной смеси. В детстве, когда для всяких самоделок приходилось покупать советскую эпоксидку большими банками, я расстраивался по поводу того, что нельзя купить меньшие. Теперь же в магазине, как правило, упаковки по ≈10 мл и я сожалею, что нет больших (и нет в мире совершенства). Расход смеси можно уменьшить, если добавить в смолу наполнитель, к примеру, нарезанную канцелярскую резинку. Эпоксидный клей лучше выбирать такой, который после отвердевания не будет очень жестким (то есть, если в описании обещают прозрачность и твердость стекла, то это не лучше, а хуже). Тогда муляж не будет колоться в области клемм, да и щелевые клеммы будут хоть как-то «подпружинены» упругой массой.

Изготовление муляжа аккумулятора

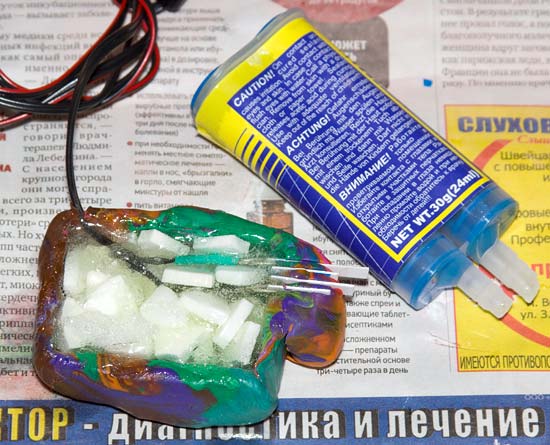

Процесс заполнения формы смесью эпоксидки и резанной резинки.

Клей быстро отвердевает и уже через час-два можно извлекать заготовку муляжа аккумулятора из формы. Чем точнее была сделана форма, тем меньше потребуется дополнительной обработки напильником и наждачной шкуркой.

Адаптеры

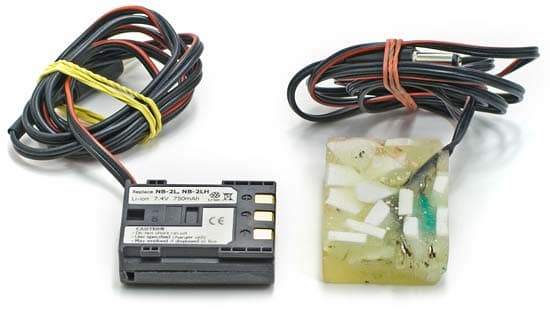

Готовые муляжи аккумуляторов для установки в камеры Canon PowerShot G9 (слева, в корпусе штатного аккумулятора) и EOS 600D (справа). Если присмотреться, заметно, что одна клемма самодельного муляжа сильно вывернута. Во время затвердевания массы она сместилась из правильного положения, и ее пришлось подгонять «по месту» (такой адаптер лучше не использовать с камерой, чтобы не повредить ее контакты).

При описанной технологии изготовления муляжа аккумулятора мне не удалось сделать достаточно хороший экземпляр. Как бы я ни морозил пластилин, жесткие провода все равно слегка выворачивают клеммные перегородки, и клеммы после затвердевания эпоксидки стоят не так, как нужно. Разумеется, проверять это нужно не на камере, а на зарядном устройстве. Клемму можно слегка подогнуть, но от этого ее механические свойства не улучшатся, да и муляж в области клемм разрушается. Чтобы от этой неприятности избавиться, я разбил процесс изготовления муляжа на две стадии: изготовление части с клеммами и изготовление самого муляжа. В качестве стапеля для изготовления клеммной части использовал зарядное устройство.

Область зарядного устройства, в котором будет формоваться клеммная часть, стоит защитить, к примеру, канцелярским скотчем, и хорошо промазать смазкой. Затем установить в нужное положение клеммы и сделать опалубку из тонкого пластика, в которую и будет заливаться эпоксидка.

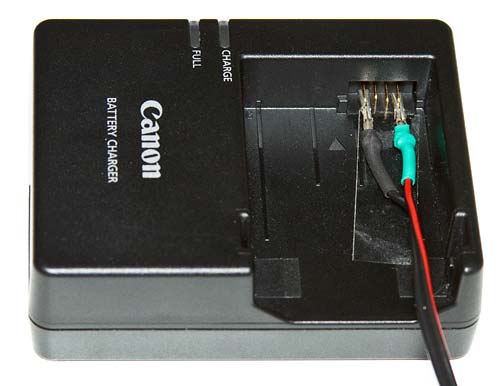

Изготовление адаптера, ЗУ как стапель
Клеммы установлены в зарядное устройство.

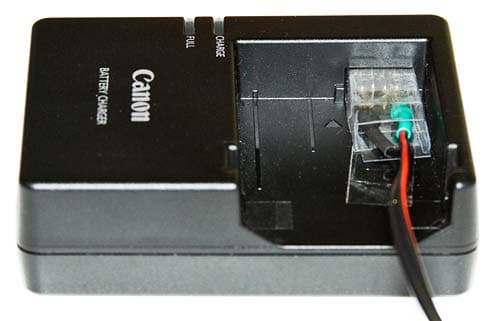

Изготовление адаптера, опалубка клеммной части

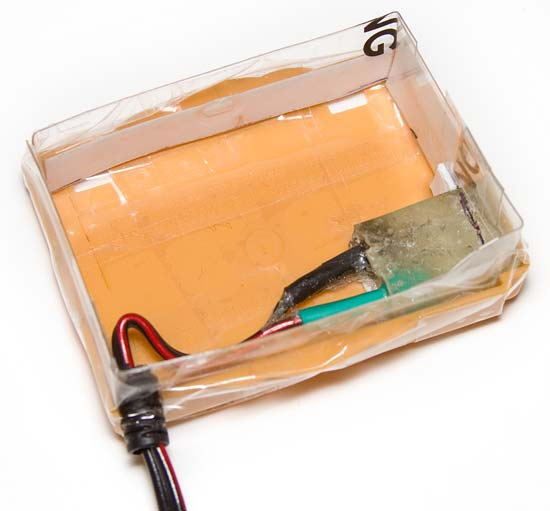

Опалубка в зоне клемм, в которую и нужно производить заливку эпоксидной массы.

Заливать эпоксидку в зарядное устройство — варварское занятие. Но если все сделать аккуратно, хорошо промазать все смазкой (масло, силиконовая смазка или силиконовый полироль), которая не даст эпоксидке приклеится к пластику и контактам, то вреда ЗУ не будет (предварительно нужно поэкспериментировать со смазками и используемой эпоксидкой). Заливаем через желобок в опалубку эпоксидку. Ждем пока она хорошо схватится и извлекаем заготовку. В одном случае при изготовлении клеммной части я использовал плохую смазку (машинное масло), и моя конструкция приклеилась к ЗУ. Так как это был первый эксперимент, я подстраховался и не стал ждать полного высыхания, а извлек «деталь» еще сырой. Остатки эпоксидки пришлось удалять шилом и отверткой, но ЗУ я не повредил. В общем, нужно предпринять все возможные меры предосторожности и предварительно проверить комбинации «эпоксидка — смазка — медь — пластик» на предмет «несклеивания»!

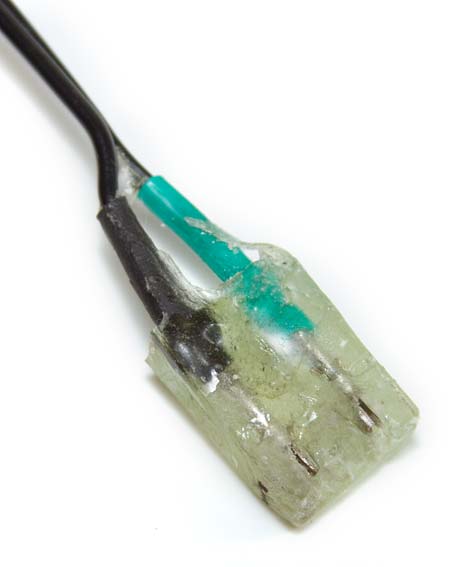

Клеммный адаптер
Часть муляжа с клеммами.

На второй стадии изготовления муляжа нужно снова сделать форму (из пластилина или другим способом), установить в нее клеммную часть и залить эпоксидную массу с наполнителем.

Изготовление адаптера, форма из пластика
Альтернативный метод создания формы на основе крышки от штатного аккумулятора (оранжевая) и прозрачного упаковочного (от «блистеров») пластика.

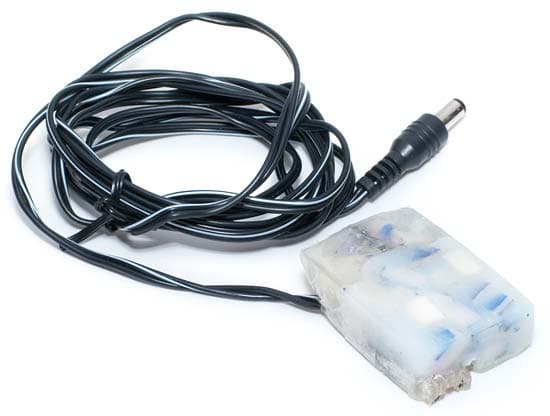

Адаптер
Готовый адаптер-муляж.

Как уже упоминалось, в качестве материала для создания муляжа можно использовать не только эпоксидную смолу с отвердителем и наполнителем. Подойдет любая затвердевающая масса или клей с небольшой усадкой при высыхании. Я пробовал форомовочную массу на основе глины и термоклей. Преимущества этих материалов в том, что они меньше пачкают и не пахнут, не требуют специальной вентиляции при работе. Но есть у них и недостатки. Глина крошится в месте контактов и выхода провода, а горячий термоклей нельзя заливать в пластилиновую форму — он ее расплавит. Если же делать для термоклея форму из глины, она по причине большой вязкости глины получается не точной, и приходится муляж долго доводить до нужных размеров и форм (хотя горячим ножом это делать довольно просто). Кроме того, по поводу термоклея у меня нет уверенности, что он не размягчится в камере. Варианты использования глины и термоклея приведены скорее для того, чтобы показать их меньшую полезность в сравнении эпоксидной массой, и на тот случай, если эпоксидки в ближайшем магазине не окажется, а глина, клей и жажда действий есть.

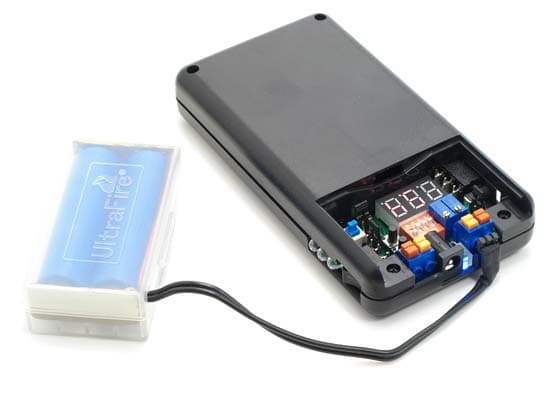

Вампирчик-Цифра

Про «Вампирчик» (накопитель / преобразователь / источник питания / индикатор) я узнал не так давно из статьи «Техника в руках дикаря: 10 лет спустя». На фоне, мягко говоря, сволочизма с фирменными аккумуляторами, в существование такого универсального, полезного и сравнительно недорогого устройства просто не верилось. Тем не менее, мир оказался не так уж и плох, и в нем не перевелись еще специалисты и энтузиасты реальных дел. Устройство во всех отношениях восхищает. Оно и накопитель (2 встроенных Li-Ion-аккумулятора 3,7 В 2200 мА·ч и подключаемая батарея внешнего блока аккумуляторов), и импульсный преобразователь 4-15 В с током до 1,5 А (при напряжениях до 5 В и с пропорциональным уменьшением при повышении выходного напряжения), и умный контроллер зарядки (от сетевого адаптера, USB, солнечных батарей, вело-динамо) встроенных аккумуляторов, и контроллер зарядки внешних аккумуляторов разных типов. При этом операции зарядки самого «Вампирчика» и питания от него могут производиться синхронно. Есть удобная светодиодная индикация и встроенный цифровой индикатор.

Из недостатков могу отметить два: «городское исполнение» и отсутствие жесткой защиты от дурака. Первое означает, что на работу под дождем или при сильной тряске «Вампирчик» не рассчитан, держать его лучше в герметичном и защищающем от механических повреждений чехле, а устройства подключать к разъемам аккуратно. Что касается «дурака», то с ним сложнее — защиту нужно придумать самому. Так, у меня был опыт съемки, когда я использовал «Вампирчик» для питания камеры и после трех часов работы уже не мог сообразить, как же вставить разъем внешнего аккумуляторного блока (да, еще его штыревые контакты ничем не защищены от случайного КЗ на любую мелкую железку — я просто надел на них кусочек канцелярской резинки-стерки) и воткнул его в «Вампирчик» наоборот. Ну это уж «сам дурак», и ничего не поделаешь. Я думаю, что если бы защита «от дурака» была жестче, устройство бы потеряло в универсальности.

Вампирчик с внешним блоком Li-Ion-аккумуляторов (кроме блока на 2 аккумулятора типа 18650 можно приобрести и на 6). Суммарно по емкости такой комплект (3,7 В × 2,2 А·ч × 4) эквивалентен четырем штатным аккумуляторам зеркалки Canon EOS 600D (7,2 В × 1,12 А·ч).

Источник питания и камера

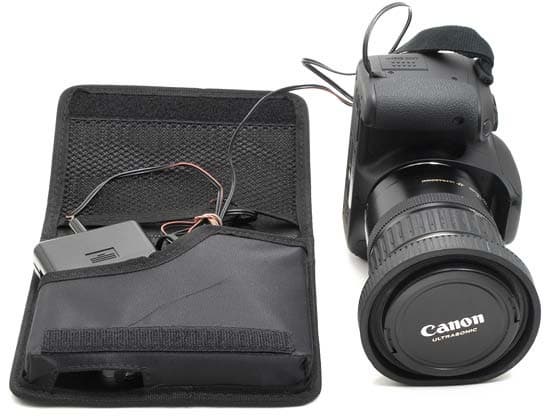

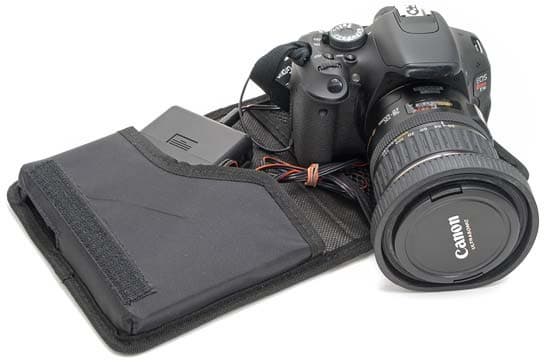

Вампирчик в сумке (один из вариантов комплектации с сумкой на ремень) подключен к камере через самодельный разъем.

Одна из функций «Вампирчика» — цифровая индикация режимов работы. Она может использоваться не только для точной настройки выходного напряжения, контроля зарядки внешних аккумуляторов, но и, к примеру, для оценки потребления энергии камерой в различных режимах работы. Далее приведена таблица потребления тока камерами Canon EOS 600 D и PowerShot G9 в различных режимах работы. Значения величин тока для краткосрочных процессов (полунажатие на спуск, спуск, фокусировка) — пиковые. Если величина случайно меняется — приведены границы диапазона. Если процесс многоступенчатый (полунажатие — нажатие на спуск — запись данных — пауза) приведены несколько пиковых значений, которые можно отнести к разным этапам работы камеры.

Режим съемки / камера
Canon EOS 600D, EF 28—135 мм IS,
А
Canon PowerShot G9,
А
Камера включена (режим съемки) / дисплей выключен
0,05
0,05
Камера включена (режим съемки) / дисплей включен
0,25—0,15
0,3—0,35
Полунажатие / Нажатие на спуск
АФ вкл. / стабилизация выкл./ дисплей выкл.
0,3-0,5-0,05
0,25-0,35-0,1
Полунажатие / Нажатие на спуск
АФ вкл. / стабилизация выкл./ дисплей вкл.
0,3-0,5-0,15
0,35-0,3-0,3
Полунажатие / Нажатие на спуск
АФ вкл. / стабилизация вкл./ дисплей выкл.
0,3-0,5-0,05 0,35-0,3-0,1
Полунажатие / Нажатие на спуск
АФ вкл. /стабилизация вкл./ дисплей вкл.
0,3-0,5-0,15 0,4-0,3-0,3
Просмотр фото
0,25—0,15
0,1
Просмотр видео
0,3—0,2
0,1—0,15
Зарядка вспышки
1,4—0,8
0,6
LiveView
0,6

Live View, Полунажатие / Нажатие на спуск
АФ вкл. / стабилизация вкл.
0,8-0,7-0,7

Самые прожорливые потребители: вспышка и матрица с дисплеем в режиме Live View. А вот на стабилизации и фокусировке, а также на просмотре картинок (в течение кратких просмотров после съемки), кажется, можно не экономить.
