Кулер Spire TherMax Eclipse II


Продолжая тему обзоров, посвященных системам охлаждения среднего класса, сегодня в наш фокус мы помещаем новинку от Spire — кулер TherMax Eclipse II (артикул SP984B1-V2). Вполне вероятно, что многим из вас, дорогие читатели, ни о чем не говорит как модельная линейка TherMax, так и собственно само наименование бренда Spire. Тем не менее, этот бренд уже давно обосновался на отечественном рынке — продукты с торговой маркой Spire были широко представлены на полках магазинов еще в эпоху царствования платформы AMD Socket A, и на тот период они довольно часто «гостили» в нашей лаборатории. Однако, начиная где-то с 2006 года, активность бренда заметно угасла — звучное наименование Spire стало потихоньку подзабываться (ситуацию не спасали даже редкие «флэш-бэки» — эпизодические распродажи пары-тройки моделей вентиляторов и кулеров Spire в региональных торговых сетях). Ходили слухи, что бренд задавлен прессом конкуренции (которая действительно обострялась с каждым днем, особенно в сегменте малобюджетных кулеров). В общем, как говорится, наблюдался типический застой с неблагоприятным прогнозом. Но на деле Spire и не думал сдаваться — менеджментом компании были предприняты все необходимые меры, чтобы преодолеть тяжелое безвременье. И вот сейчас мы становимся, фигурально выражаясь, свидетелями «возвращения блудного сына»: пусть он и идет в слегка потертой одежонке, но плечи уже расправлены, на лице — улыбка, а в кармане — серьезный маркетинговый козырь (обновленная продуктовая линейка с привлекательными ценами).

Итак, без долгих хождений вокруг да около, давайте сразу обратимся к нашему тестовому объекту! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности «крепыша» TherMax Eclipse II. Приступим!

Конструктивные и эксплуатационные особенности

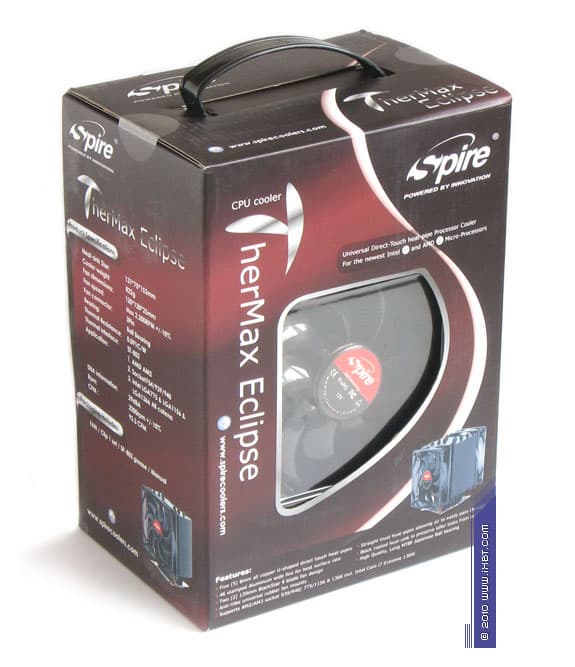

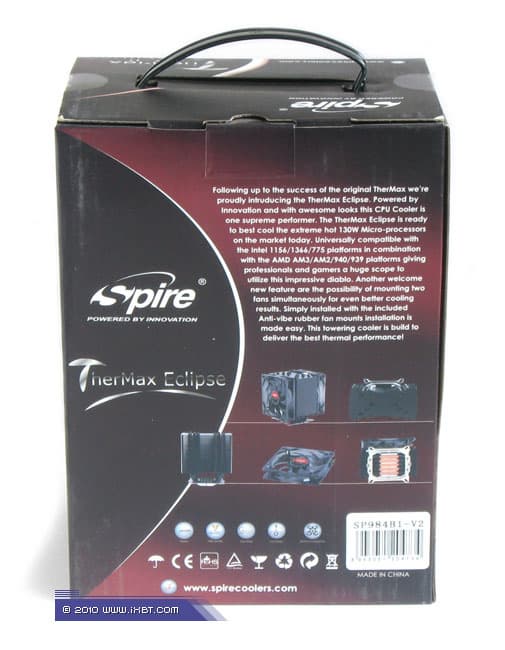

Комплектация. Продукт поставляется в большой картонной упаковке с внутренним пластиковым блистером. Упаковка симпатично оформлена, имеет все необходимые ориентиры, характеризующие содержимое — богатый иллюстративный материал и подробный список технических параметров продукта.

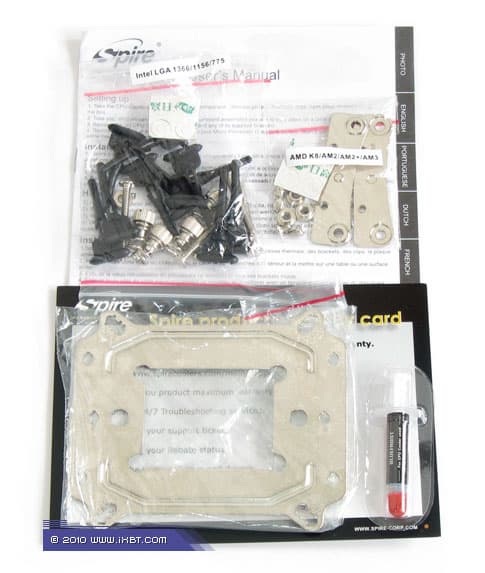

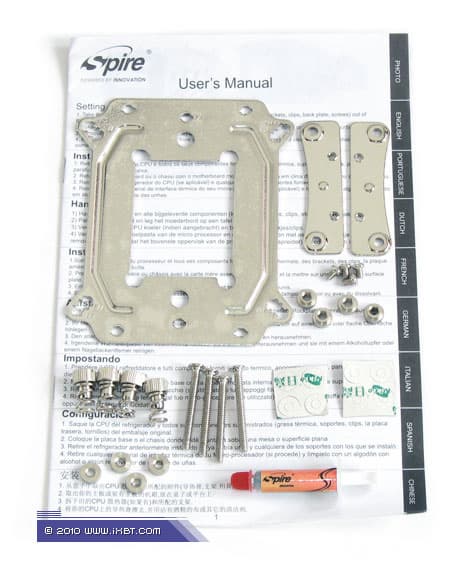

Поставка включает радиатор, два фирменных вентилятора, отсортированный комплект мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1366 и Socket AM2/AM3), набор силиконовых штифтов для фиксации вентиляторов (10 шт), маленький шприц с термопастой, техническое руководство и гарантийную карточку.

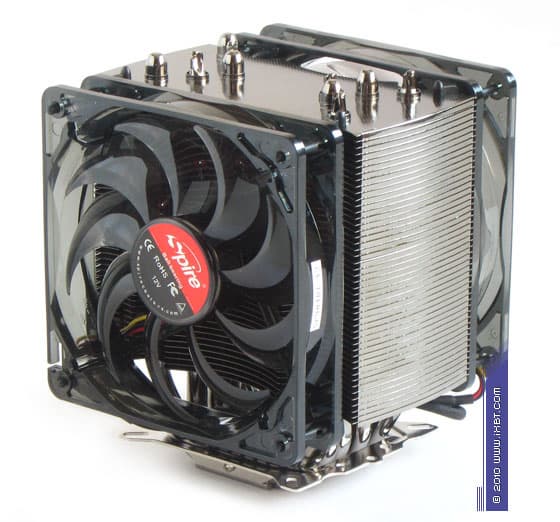

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется двумя комплектными вентиляторами типоразмера 120×120×25 мм. Габариты 131×126×152 мм. Вес 970 г (без учета крепежа).

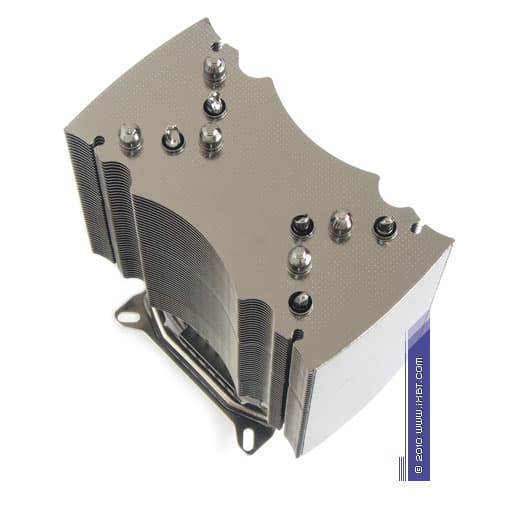

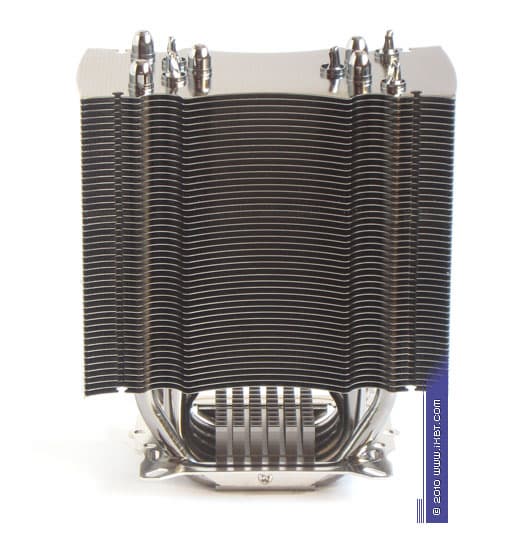

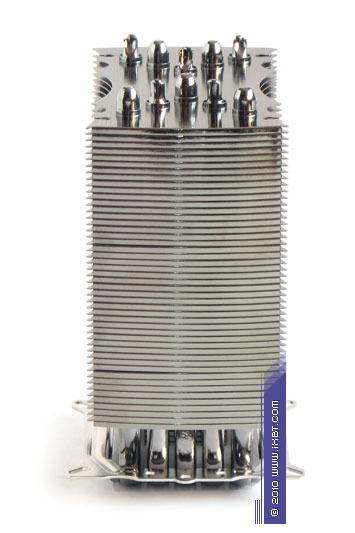

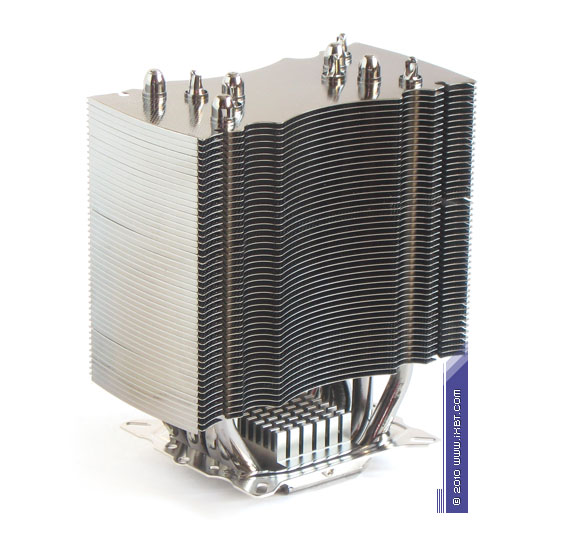

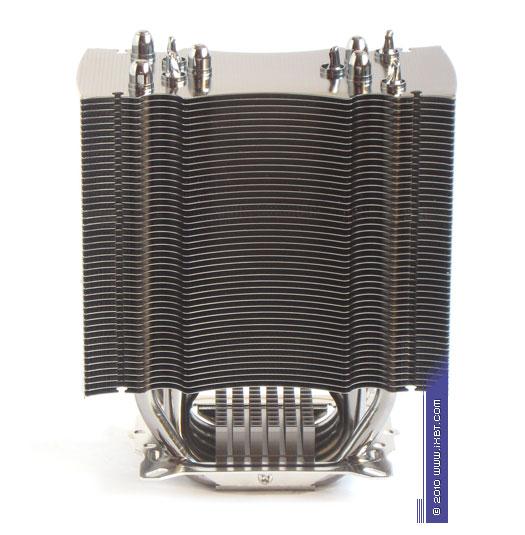

Конструктивные особенности (радиатор). «Рабочее тело» кулера во многом повторяет конструктив «родственного» продукта Ice Hammer IH-4500: так же базируется на технологии «прямого контакта» и имеет в своем составе пять медных тепловых трубок диаметра 8 мм, вспомогательный алюминиевый радиатор 35×56×21 мм и секцию алюминиевого оребрения (46 пластин, общая площадь поверхности теплообмена порядка 8000 см²).



Достоинствами радиатора TherMax Eclipse II являются:

  • прямое сопряжение тепловых трубок с процессором
  • развитая поверхность теплообмена
  • оптимальный шаг размещения пластин (порядка 2,5 мм), обеспечивающий эффективный продув радиатора
  • насыщенный теплотранспорт (трубки увеличенного диаметра)
  • размеренная постановка трубок в секции оребрения (без скученности и с минимальным взаимным подогревом)
  • «пупырчатая» поверхность пластин (многочисленные миниатюрные «пупырышки» играют роль турбулизаторов потока, которые повышают интенсивность теплоотдачи при использовании низкоскоростных вентиляторов)
  • добротная финишная обработка поверхности (никелировка)

В то же время, присутствуют и спорные моменты — это:

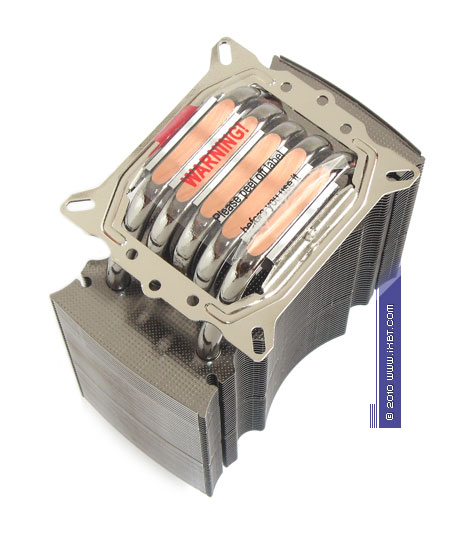

  • неоптимальный теплосъем (широкие пазы механического держателя, порядка 2 мм) — две крайние трубки задействованы в теплообмене очень слабо
  • закрытые «торцы» оребрения (такая структура ухудшает вентиляцию в условиях слабонапорных потоков и фактически запрещает использование «пассивного» режима при стандартной установке радиатора — в ориентации «Юг-Север»)
  • упрощенное сопряжение трубок и оребрения (выполнено механическим обжатием)

Экспертно-техническая оценка радиатора: хорошо.

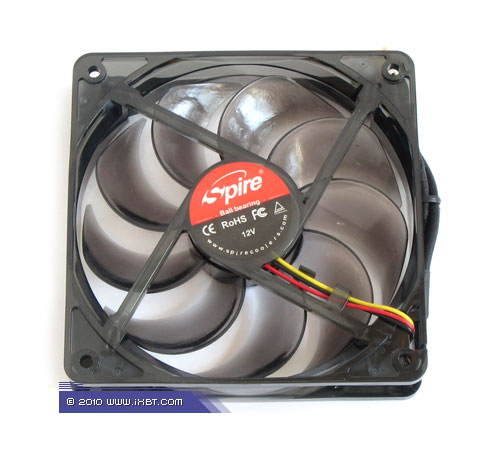

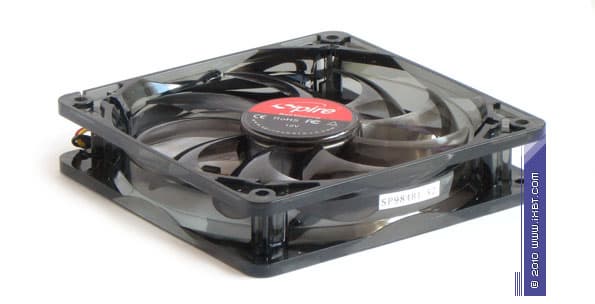

Конструктивные особенности (вентилятор). Кулер оснащен двумя фирменными вентиляторами (модель Changfeng DF1202512B1UN — аналог известной серии Cooler Master R4-L2R-20AC, номинальная скорость вращения крыльчатки 2200 об/мин).

К сильным сторонам этих вентиляторов можно отнести:

  • оптимизированную аэродинамику (с приоритетом шумовой эргономики)
  • добротную механику (комбинированный подшипник — один подшипник качения и один скольжения)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)
  • моддинговые компоненты (прозрачный «тонированный» пластик в корпусе и крыльчатке)

За исключением завышенного порога стартовых оборотов (900 об/мин), сколько-нибудь серьезных недостатков для вентиляторов такого класса здесь не обнаруживается. Экспертно-техническая оценка вентилятора: отлично.

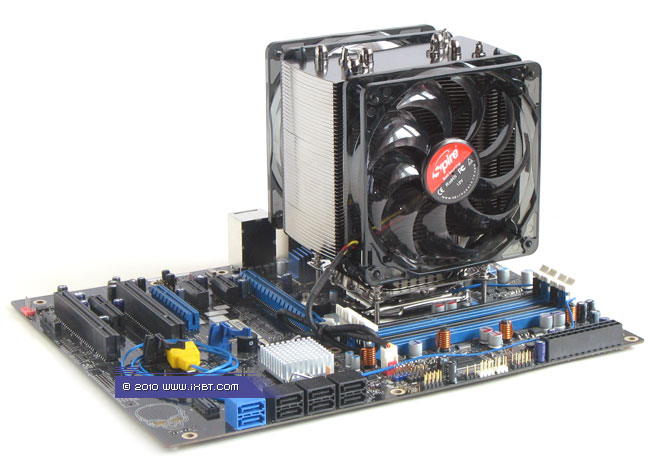

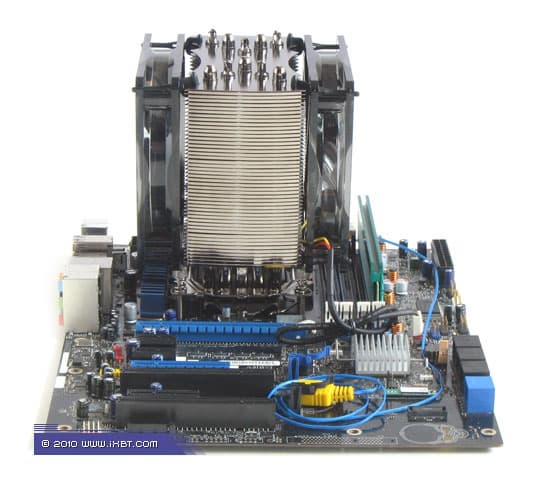

Эксплуатационная эргономика. Инсталляционный комплекс продукта практически полностью идентичен таковому у родственного кулера Ice Hammer IH-4500: наблюдаем такую же технику полуинтегрированного монтажа, где одна из фиксирующих частей уже предустановленна на радиаторе, а другая представляет собой вполне типический винтовой крепеж, в равной степени адаптированный и для платформ Intel LGA775/1156/1366, и для систем AMD Socket AM2/AM3.

На деле, процесс инсталляции TherMax Eclipse II далеко не тривиален: пользователь вновь может испытывать некоторые затруднения, так как винтовой крепеж закономерно усложняет процедуру установки и требует определенной сноровки. Но все побочные трудозатраты с лихвой компенсируются «железобетонной» посадкой кулера в сокете (что, кстати говоря, не только гарантирует надежность монтажа, но и обеспечивает должный термический контакт в паре «процессор-радиатор»).

Дополнительными эксплуатационными плюсами TherMax Eclipse II засчитываются:

  • два вентилятора в комплекте

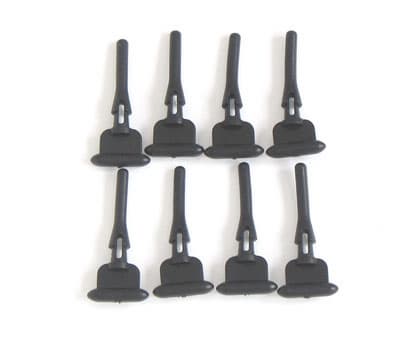

  • резиновые штифты, смягчающие фиксацию вентилятора на радиаторе
  • эффективная штатная термопаста

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим повышенной тепловой нагрузки (оценочная величина тепловой мощности 150 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Как видим, прямое сравнение с «родственником» IH-4500 получается не в пользу обесшумленных сборок Thermax Eclipse II — отмечаем некоторое отставание и для одновентиляторной, и для двухвентиляторной конфигурации нашего подопытного. По всей видимости, негативную роль здесь играет не только специфическая особенность радиатора (закрытые торцы оребрения), но и неоптимальная конструкция теплосъема (широкие пазы механического держателя и меньшая, чем у IH-4500, площадь «прямого контакта» трубок). Увы, «улучшенная» копия на деле оказалась не лучше оригинала в обесшумленном функциональном режиме.

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Тут ситуация кардинально меняется — Thermax Eclipse II довольно успешно соперничает не только с «одноклассниками», но и с более высококлассными продуктами (Scythe Mugen 2 и Noctua NH-U12P). Но, к великому сожалению, этот результат является скорее формальным, чем чисто практическим. Ведь речь идет о конфигурации с эталонными вентиляторами Slip Stream (штатные вентиляторы Thermax Eclipse II не могут работать на скорости менее 900 об/мин, соответственно, минимальный уровень шума, производимого кулером, начинается с отметки 25 дБА).

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

В малошумном режиме наш подопытный Thermax Eclipse II также держится молодцом — подъем рабочих оборотов дает ожидаемую прибавку эффективности, и кулер сохраняет уважительные позиции в итоговых «турнирных таблицах». Определенный прогресс наблюдается в сравнении с «родительским» кулером IH-4500 (отставание от которого сокращается до малосущественной величины 1 °C).

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Развитие событий вновь благоволит Thermax Eclipse II — он демонстрирует практически полное единодушие с IH-4500 и выходит на лидирующие позиции в среднебюджетной группе, добиваясь результативности, эквивалентной показателям референсных хай-эндовых кулеров — Scythe Mugen 2 и Xigmatek Thor's Hammer. Пожалуй, именно этот режим является наиболее оптимальным для практического использования сегодняшнего подопытного, что также подтверждает вполне достойное месторасположение эргономичного варианта Thermax Eclipse II в итоговом рейтинге, составленном по величинам соотношения эффективность-шум. Однако некоторая досада все-таки остается — особенно касаемо скоростных параметров вентиляторов (с их явно завышенными стартовыми оборотами) и теплосъема в радиаторе (где явно не хватает элементарной аккуратности). Так что, как ни крути, здесь есть еще немало моментов, над которыми спецам Spire следует хорошенько поразмыслить!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Как видим, возвращение бренда Spire получилось вполне успешным! Рассмотренный кулер TherMax Eclipse II с честью выдержал все испытания, продемонстрировав по-настоящему интересную результативность вкупе с достойным техническим качеством. Впрочем, ожидать чего-то другого было бы не совсем разумно — на поверку этот продукт представляет собой все тот же хорошо знакомый нам кулер Ice Hammer IH-4500, только с прибавками в комплектации (два штатных вентилятора), во внешнем оформлении (никелированный радиатор) и в цене (порядка 1400 рублей). Да, конструктив TherMax Eclipse II не является креатурой Spire! Но нам, как потребителям, это даже лучше, ведь рынок уже давно созрел для облагороженных модификаций кулеров Ice Hammer, и не в лице пафосных и дорогущих моделей (по типу «Альпийского Ветра»), а в виде адекватной и сбалансированной сборки, коей как раз и является объект сегодняшнего исследования. Так что, если сложить здесь все «за» и «против», то вывод напрашивается сам собой: TherMax Eclipse II заслуживает пристального внимания! И особенно, внимания со стороны тех пользователей, кто давно наслышан о хорошей функциональности «народника» Ice Hammer IH-4500, но испытывает некоторые сомнения из-за его «неблагородного» происхождения и упрощенной комплектации.

Что ж, остается пожелать специалистам Spire новых успехов в деле развития и совершенствования среднебюджетных кулеров, приправленных отличной функциональностью и адекватным ценником. Как говорится, держите нос по ветру! Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этой модели в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(1)

Кулер Spire TherMax Eclipse II предоставлен «Верса»





12 ноября 2010 Г.
