Мини-ПК MSI Cubi 2 на базе процессора Kaby Lake-U: стильное, компактное, почти бесшумное решение с возможностью простого апгрейда

на процессоре Kaby Lake


Линейка мини-ПК компании MSI насчитывает на сегодняшний день пять различных серий (Cubi, Cubi N, Cubi 2, Cubi 2 Plus, Cubi 2 Plus vPro) и является реализацией концепции Intel NUC (Next Unit of Computing). История этих мини-ПК начинается с марта 2015 года, когда MSI выпустила первые компактные компьютеры под названием Cubi. И вот совсем недавно компания обновила свой модельный ряд, представив модель Cubi 2 на новом процессоре Intel Core 7-го поколения (кодовое наименование Kaby Lake).

Комплектация и упаковка

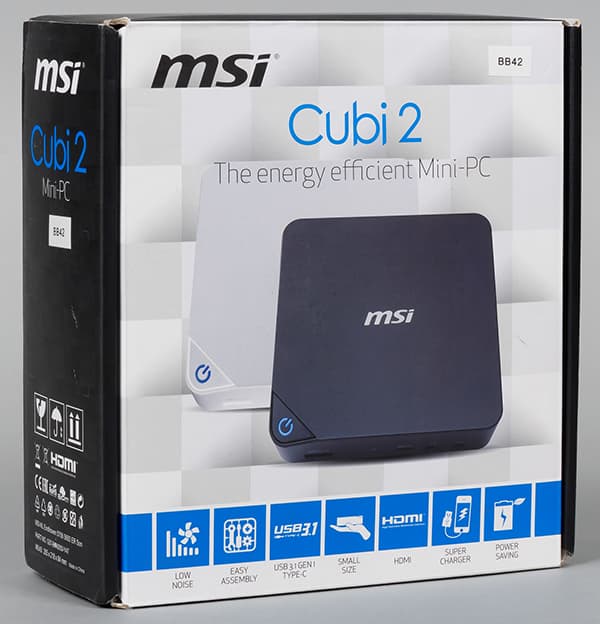

Мини-ПК MSI Cubi 2 поставляется в компактной картонной коробке, на которой приведена фотография устройства в разных ракурсах и приводится его краткая спецификация.

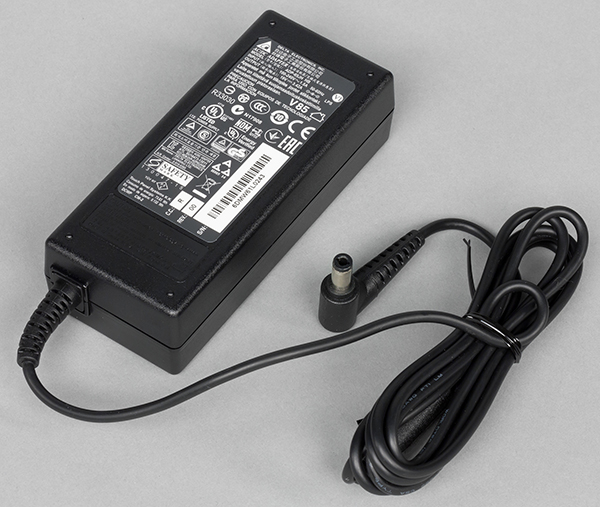

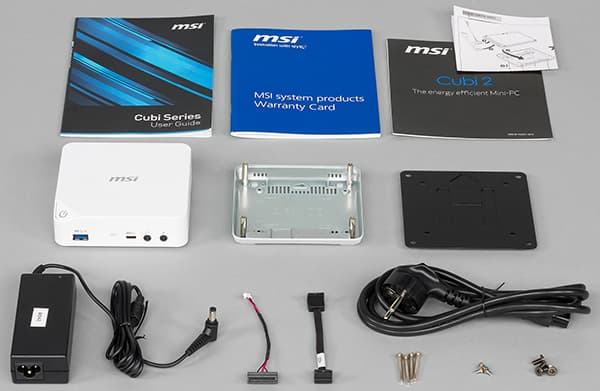

Кроме самого мини-ПК в комплект поставки входит адаптер питания на 65 Вт (19 В; 3,42 А), подробная инструкция по сборке, металлическая пластина (VESA-кронштейн) для крепления мини-ПК на задней стенке монитора (отверстия VESA 75×75 и 100×100) и пакетики с винтиками.

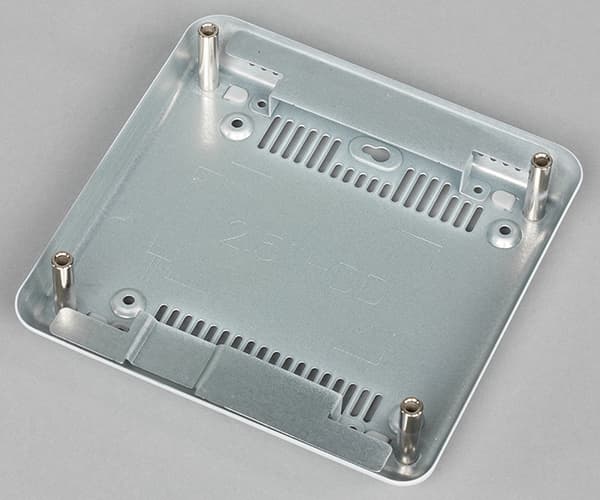

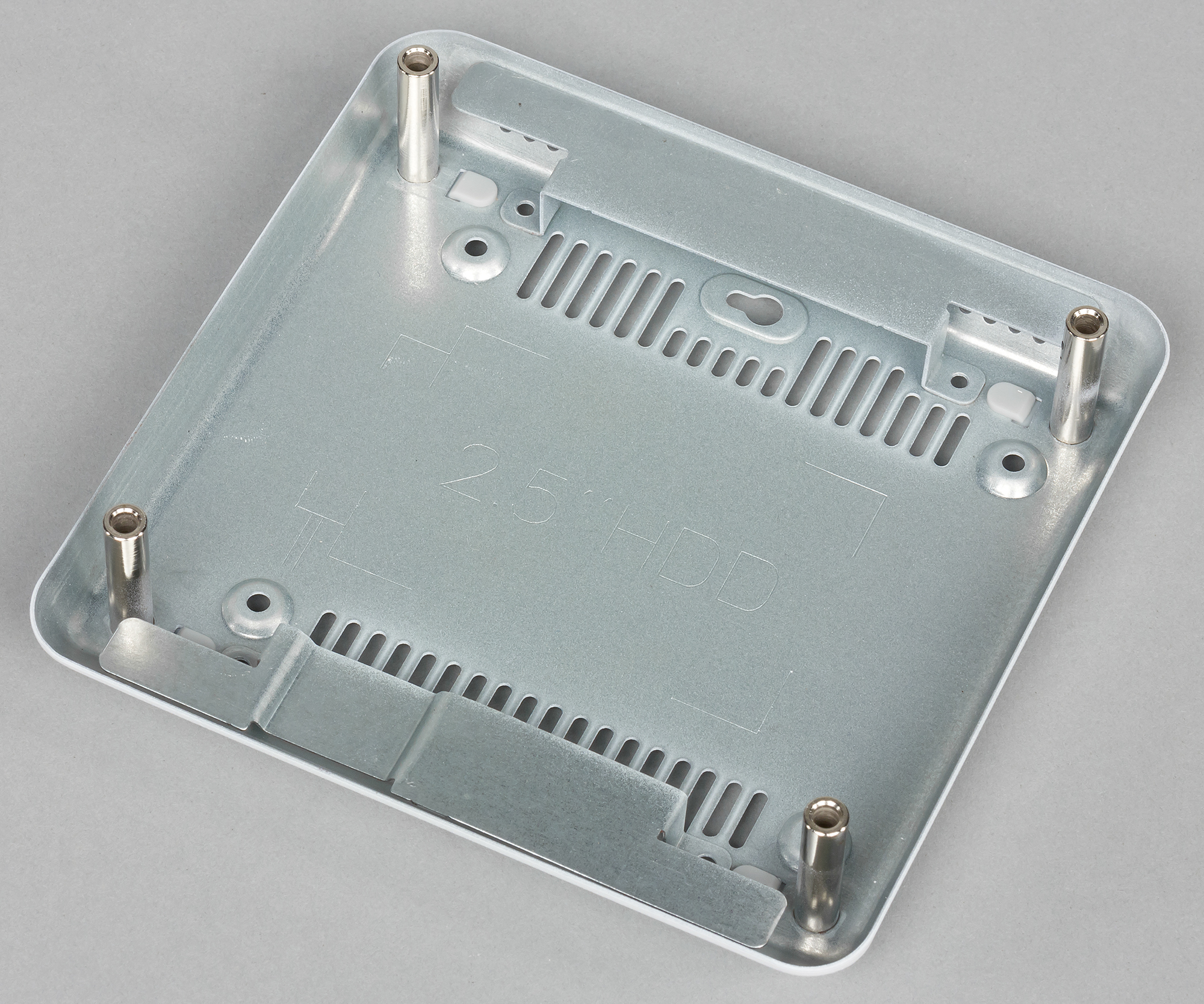

Имеется в комплекте и специальное “корытце”, устанавливающееся на нижней панели корпуса и позволяющее установить дополнительный 2,5-дюймовый диск.

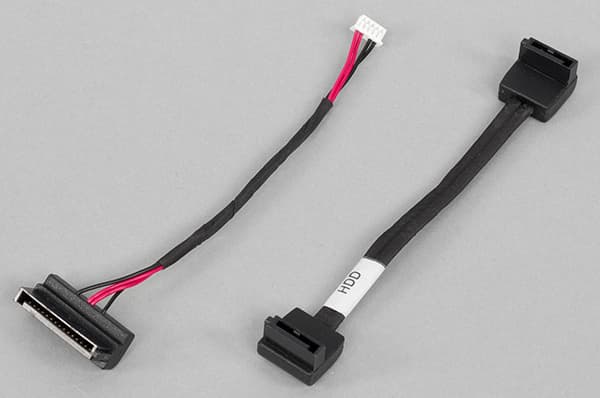

Для подключения дополнительного HDD в комплект входят специальные кабели.

Конфигурация

У нас на тестировании была модель B142 мини-ПК MSI Cubi 2 следующей конфигурации:

MSI Cubi 2 (B142)
ПроцессорIntel Core i5-7200U (Kaby Lake)
Чипсетинтегрирован в процессор (SiP)
Оперативная память4 ГБ DDR4-2133 (1×4 ГБ)
ВидеоподсистемаIntel HD Graphics 620 (GT2)
Звуковая подсистемаRealtek ALC887
Накопитель1×SSD 128 ГБ (Transcend TS128GMTS400, M.2, SATA)
Оптический приводнет
Картоводнет
Сетевые интерфейсыПроводная сетьGigabit Ethernet (Realtek RTL8111H)
Беспроводная сетьWi-Fi 802.11a/b/g/n/ac (Intel DualBand Wireless-AC 3168NGW)
BluetoothBluetooth 4.2
Интерфейсы и портыUSB (3.0/2.0)4/0 (3×Type-A; 1×Type-C)
USB 3.1нет
HDMI (выход)есть
Mini-DPесть
RJ-45есть
Микрофонный входесть
Выход на наушникиесть
Габариты 116×113×33 мм (без HDD)
116×113×43 мм (c HDD)
Масса без блока питания390 г (без HDD)
510 г (с HDD)
Адаптер питания65 Вт (19 В; 3,42 А)
Операционная системаWindows 10 Home (64-битная)

Итак, основой мини-ПК MSI Cubi 2 является процессор Intel Core i5-7200U. Это двухъядерный процессор Intel Core 7-го поколения с номинальной тактовой частотой 2,5 ГГц и максимальной частотой в режиме Turbo Boost 3,1 ГГц. Процессор поддерживает технологию Hyper-Threading. Размер его кэша L3 составляет 3 МБ, а расчетная максимальная мощность — 15 Вт (может настраиваться в сторону увеличения до 25 Вт и в сторону уменьшения до 7,5 Вт). В нашем варианте это был именно 15-ваттный процессор.

В процессор интегрировано графическое ядро Intel HD Graphics 620, базовая частота которого составляет 300 МГц, а частота в режиме Turbo Boost — 1,0 ГГц.

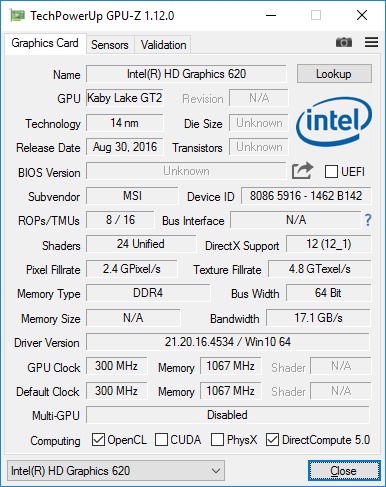

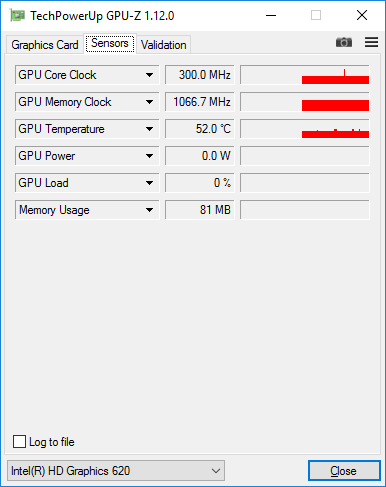

Как выяснилось в ходе тестирования, в режиме простоя частота графического ядра составляет 300 МГц.

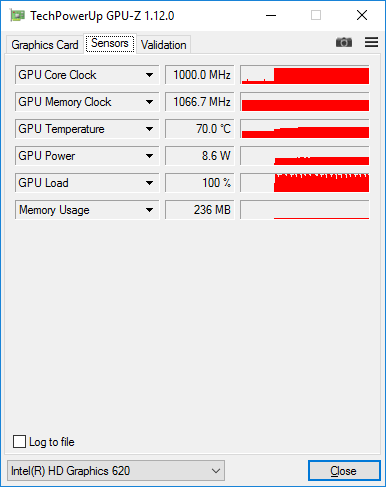

В режиме стрессовой загрузки графического ядра его частота составляет 1000 МГц.

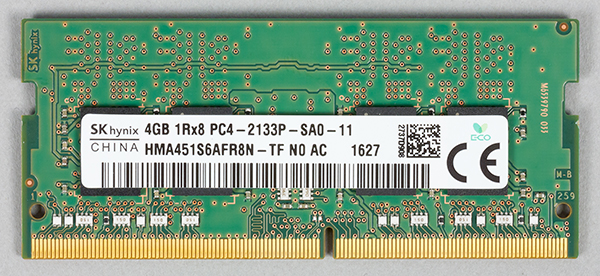

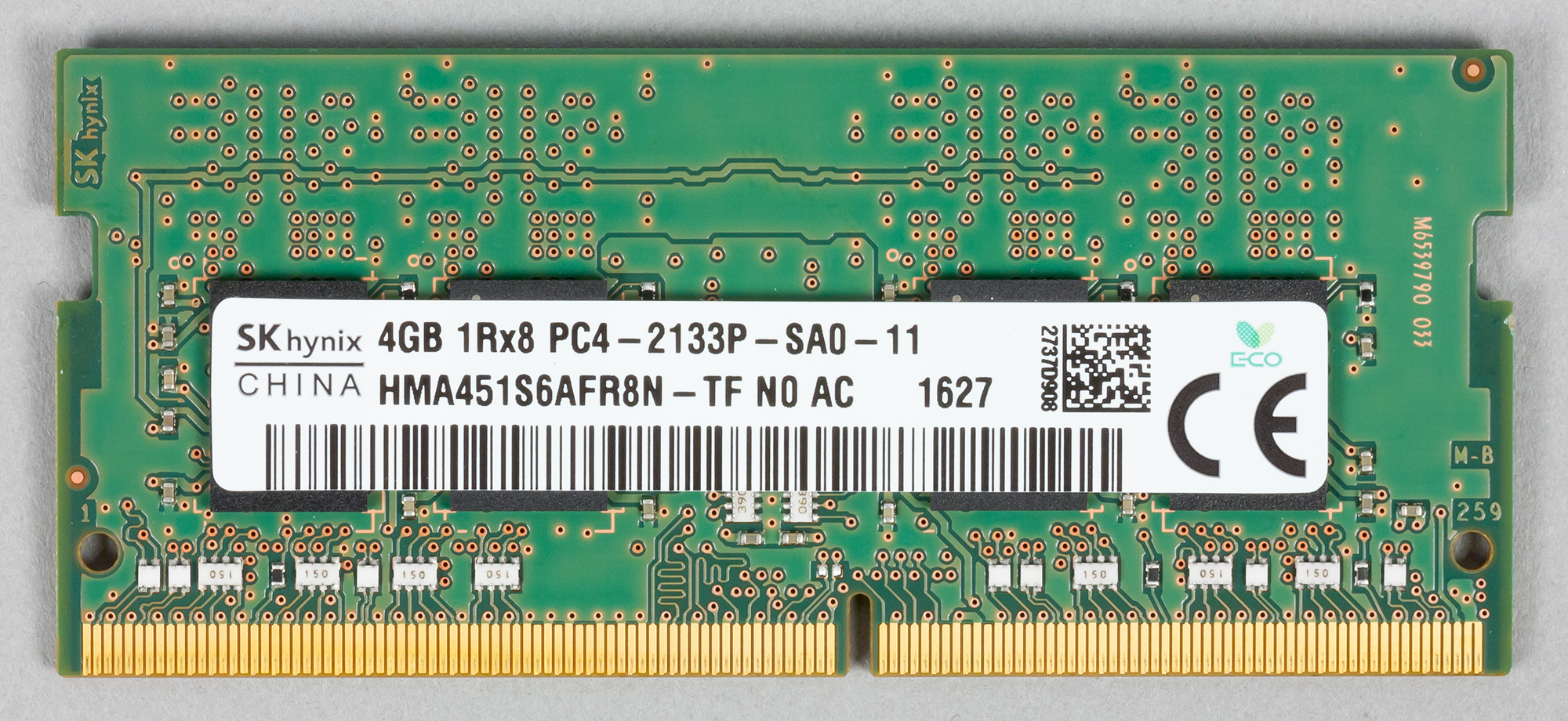

Мини-ПК MSI Cubi 2 комплектуется оперативной памятью DDR4-2133 объемом до 32 ГБ. Для установки модулей памяти имеется 2 слота SO-DIMM. В нашей комплектации был установлен один модуль памяти DDR4-2133 емкостью 4 ГБ (SK Hynix HMA451S6AFR8N-TF), и, естественно, память работала в одноканальном режиме.

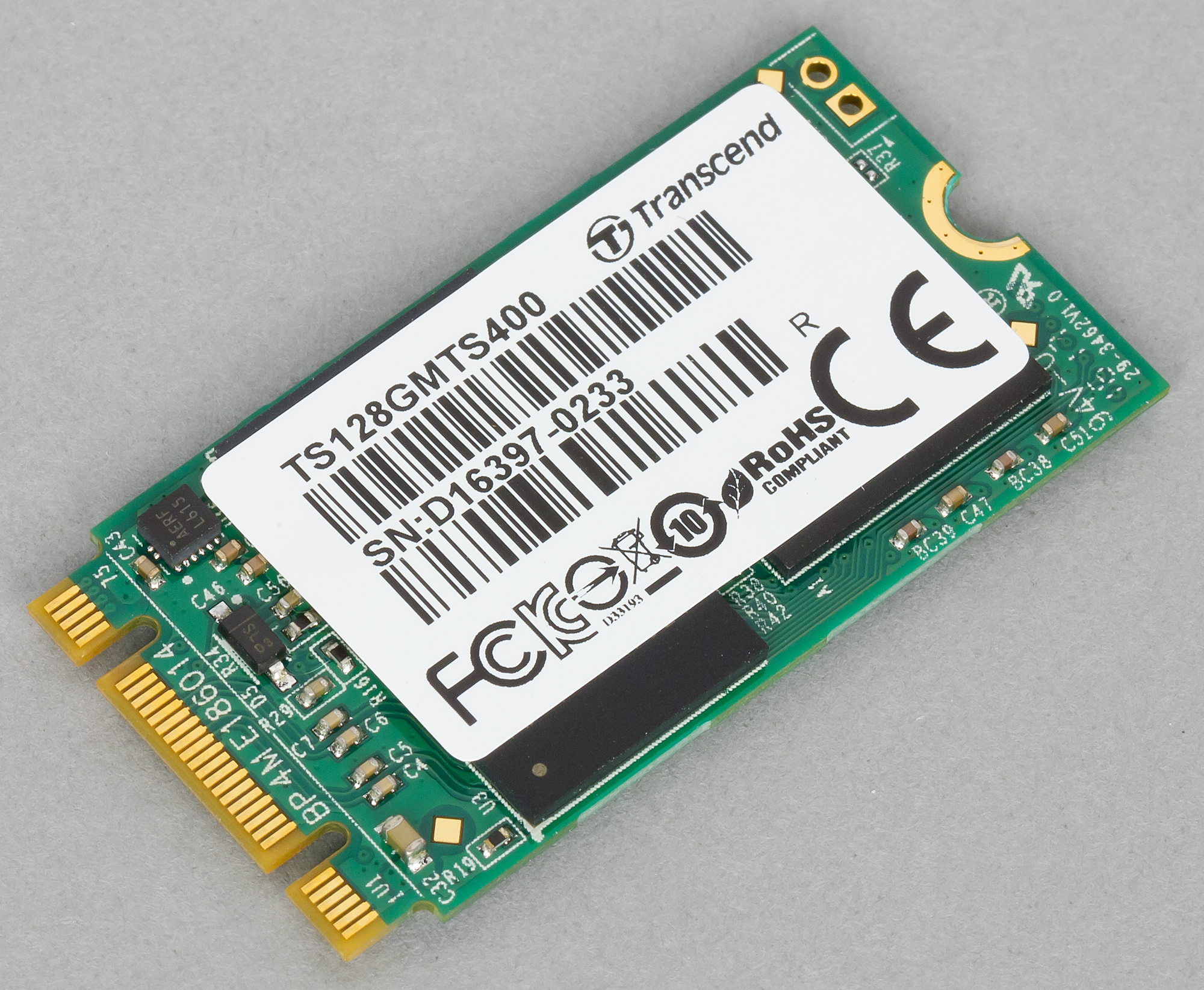

Подсистема хранения данных в MSI Cubi 2 может быть различной. В нашем варианте в мини-ПК был установлен SSD-накопитель Transcend TS128GMTS400 емкостью 128 ГБ с разъемом M.2 (2242) и интерфейсом SATA 6 Гбит/с.

Как уже отмечалось, опционально в MSI Cubi 2 предусмотрена возможность установки дополнительного 2,5-дюймового HDD, для чего в комплекте поставляется сменная задняя панель корпуса в форме корытца и кабели для подключения накопителя.

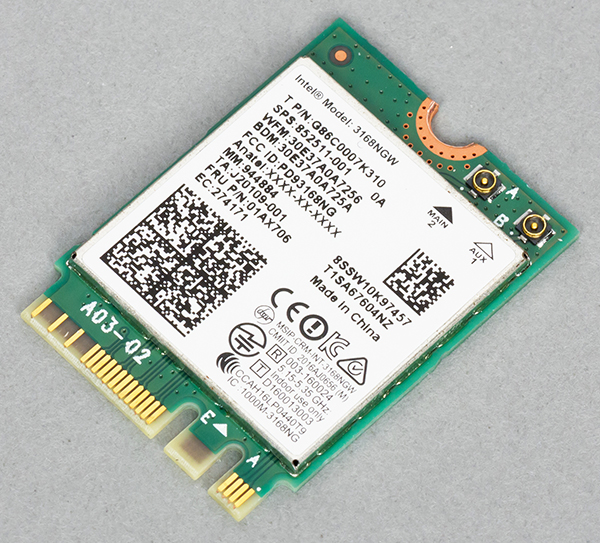

Коммуникационные возможности мини-ПК определяются наличием модуля беспроводной связи и гигабитного сетевого контроллера. Причем, судя по спецификации, модули беспроводной связи могут быть разные. В нашем варианте в мини-ПК был установлен двухдиапазонный модуль Intel DualBand Wireless-AC 3168NGW с поддержкой протоколов Wi-Fi 802.11a/b/g/n/ac и Bluetooth 4.2.

Гигабитный сетевой интерфейс реализован на базе контроллера Realtek RTL8111H (контроллер PHY-уровня).

Аудиоподсистема мини-ПК MSI Cubi 2 основана на HDA-кодеке Realtek ALC887.

Дизайн

Главная особенность мини-ПК MSI Cubi 2 заключается, конечно же, в его размерах. Согласно нашим измерениям (на сайте производителя приводятся немного другие величины), габаритные размеры корпуса составляют 116×113×33 мм, а объем корпуса при таких габаритах составляет 0,43 л.


Корпус компьютера выполнен из матового пластика и доступен в двух цветах: белом и черном. В нашем варианте корпус был белый.

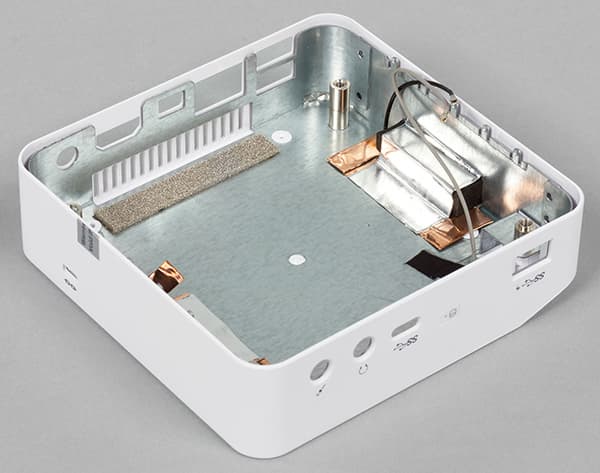

Пластиковым корпус является только снаружи, внутри он металлический.

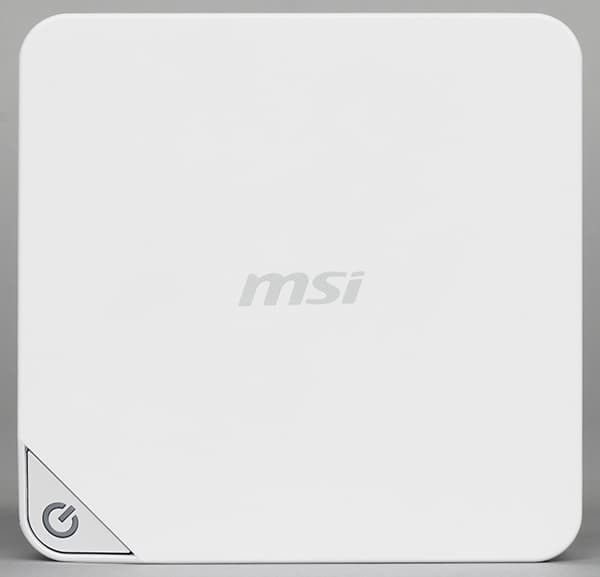

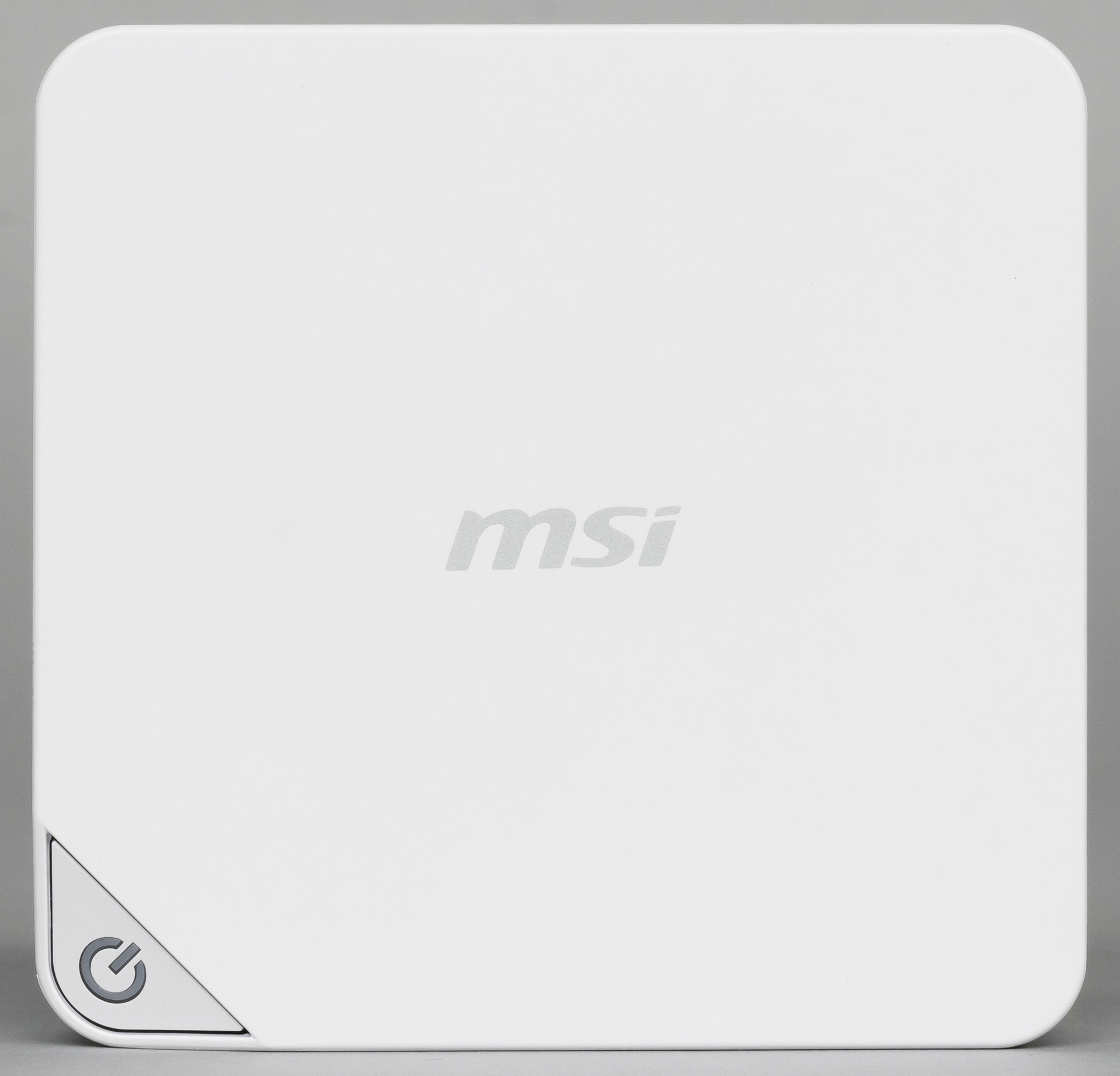

Единственная кнопка включения расположена на скошенной верхней панели корпуса. Там же, по центру, размещен и логотип компании MSI.

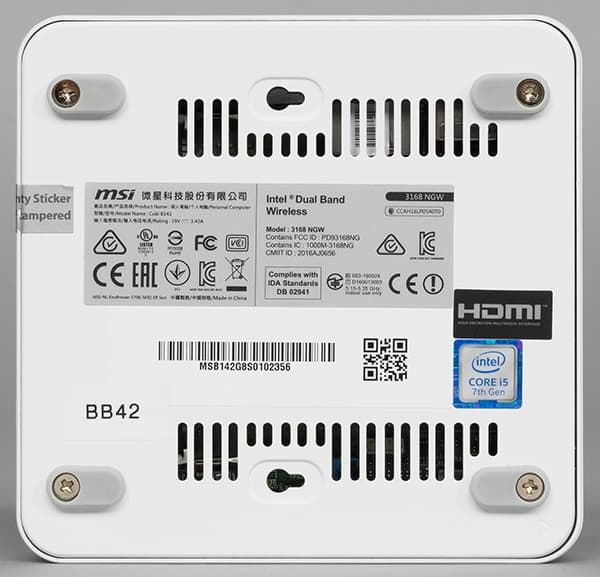

На нижней панели корпуса расположены вентиляционные отверстия и резиновые ножки.

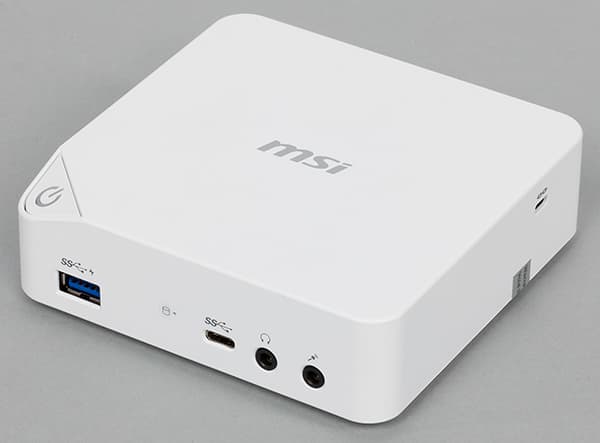

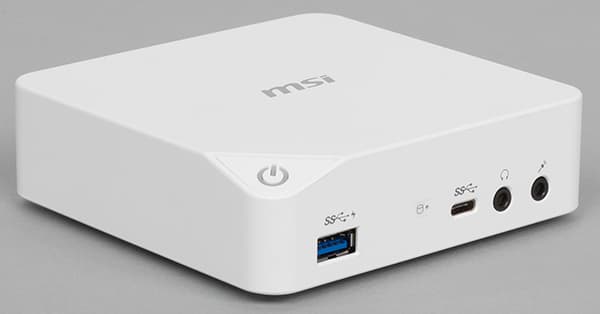

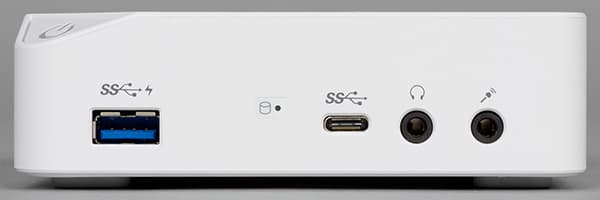

В переднем торце корпуса мини-ПК (фронтальная панель) расположен порт USB 3.0 (Type-A), который можно использовать для зарядки мобильных гаджетов, порт USB 3.0 с разъемом Type-C, а также два аудиоразъема типа миниджек для подключения наушников и микрофона. Кроме того, тут же расположен и миниатюрный индикатор активности подсистемы хранения данных.

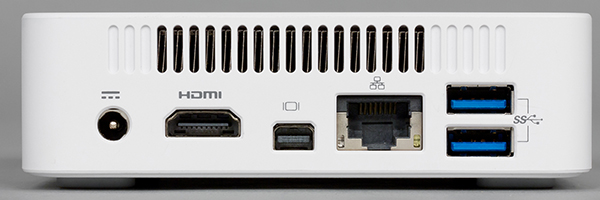

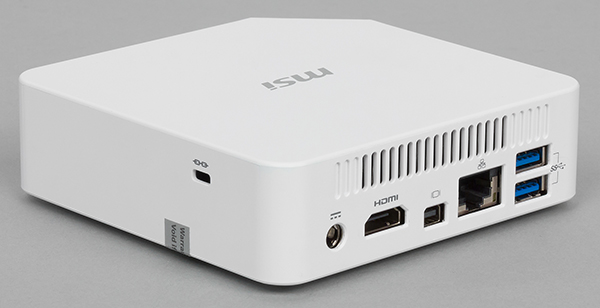

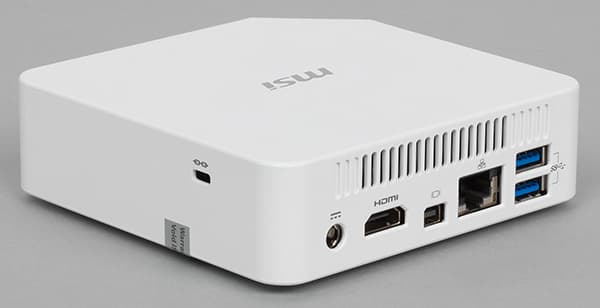

В заднем торце корпуса расположены еще два порта USB 3.0 (Type-A), разъем RJ-45, видеовыходы HDMI и Mini-DP и разъем для подключения адаптера питания. На этом же торце корпуса расположена и вентиляционная решетка для выдува горячего воздуха из корпуса.

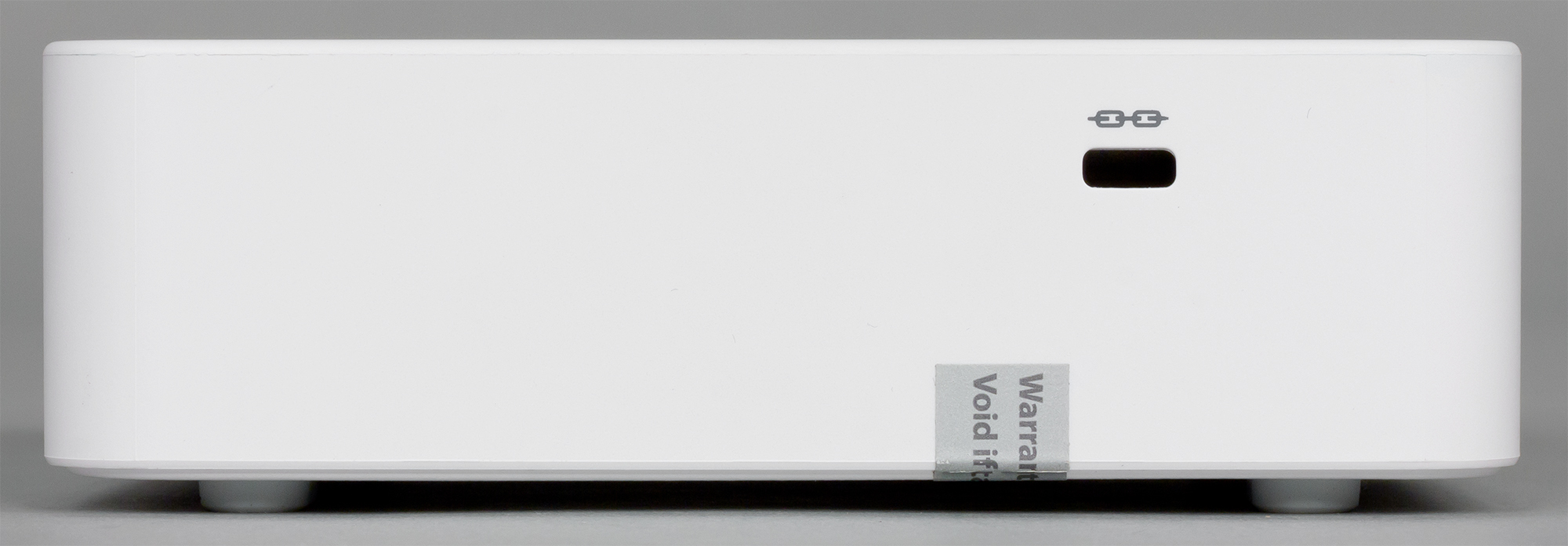

На одной из боковых поверхностей корпуса мини-ПК расположено отверстие кенсингтонского замка. Для домашних пользователей вещь, конечно, бессмысленная, но при демонстрации таких мини-ПК на выставках наличие этого разъема приходится весьма кстати.

Возможности по разборке

Мини ПК MSI Cubi 2 очень легко разбирается. Для этого нужно лишь открутить четыре винтика на нижней панели и снять саму панель.

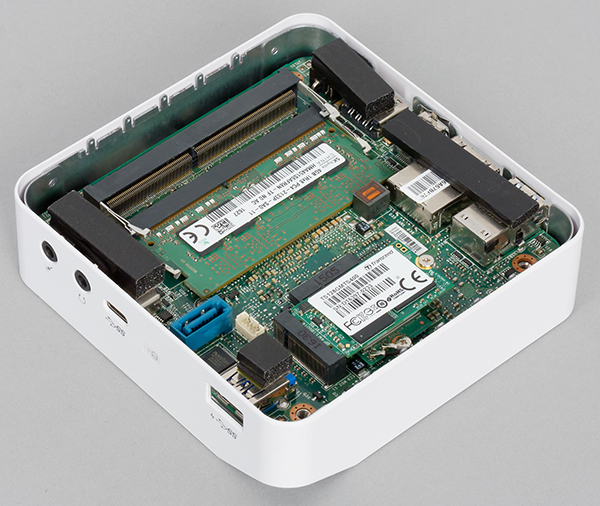

После этого можно получить доступ к слотам памяти, а также к SSD и к Wi-Fi-модулю.

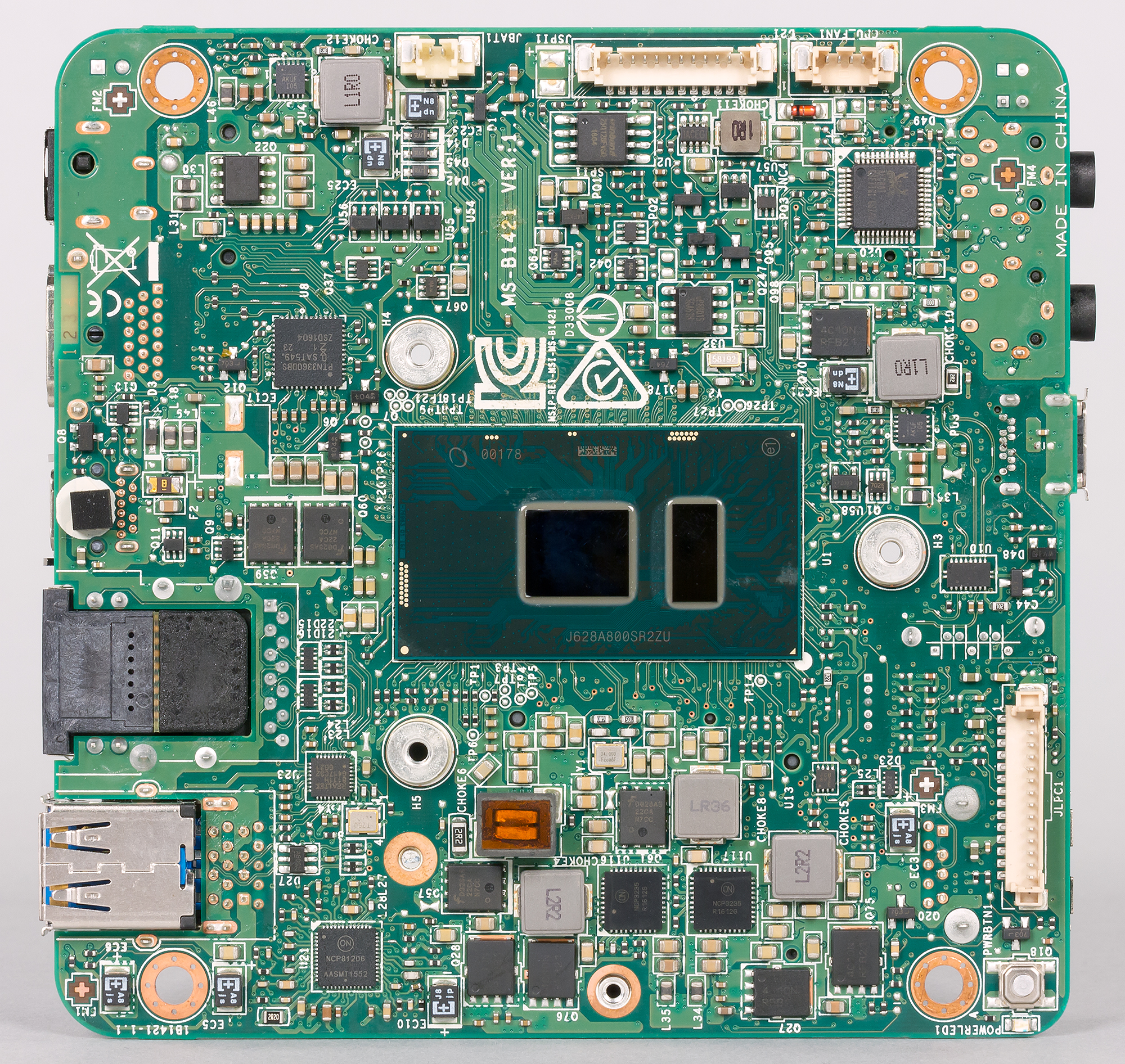

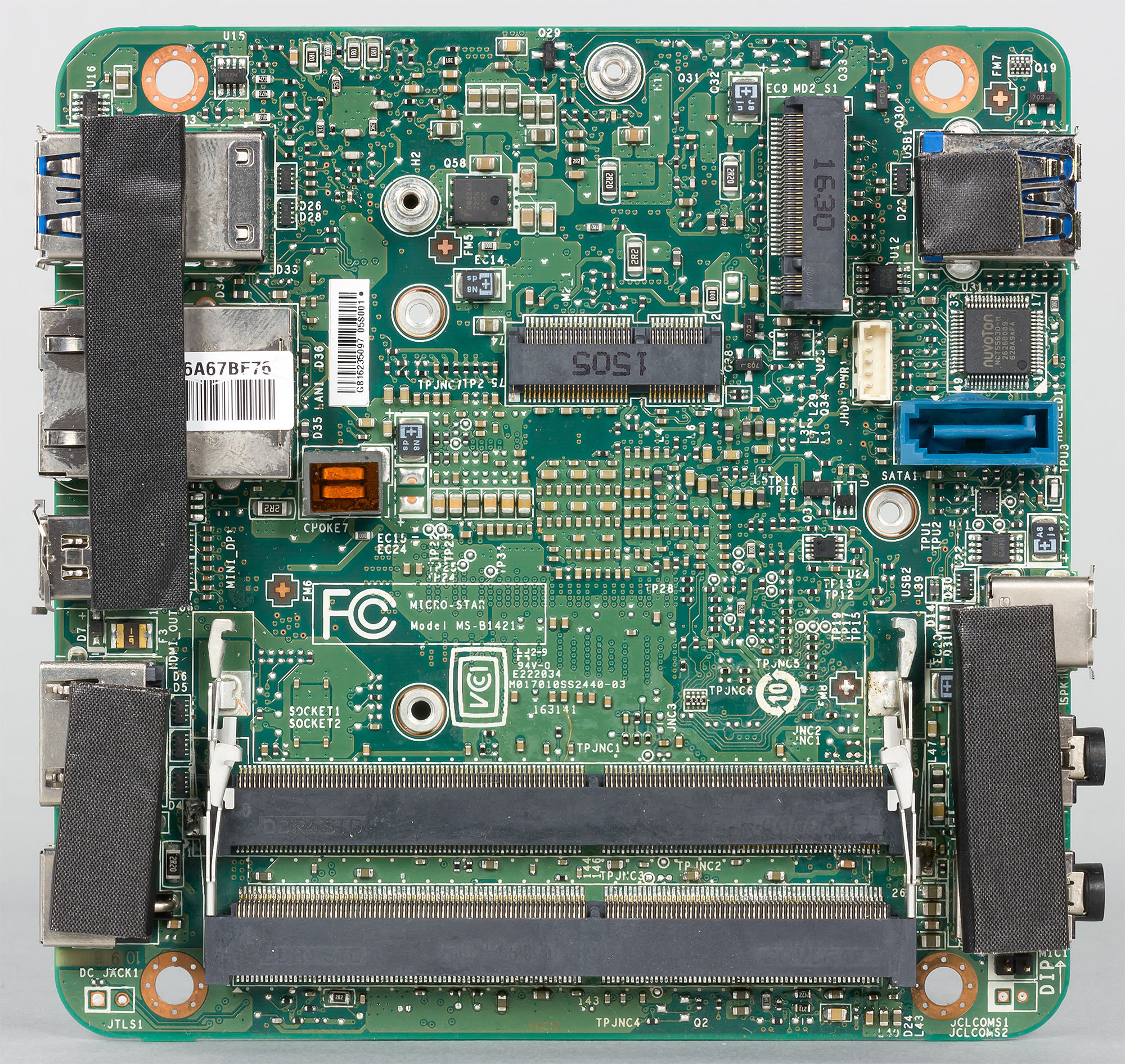

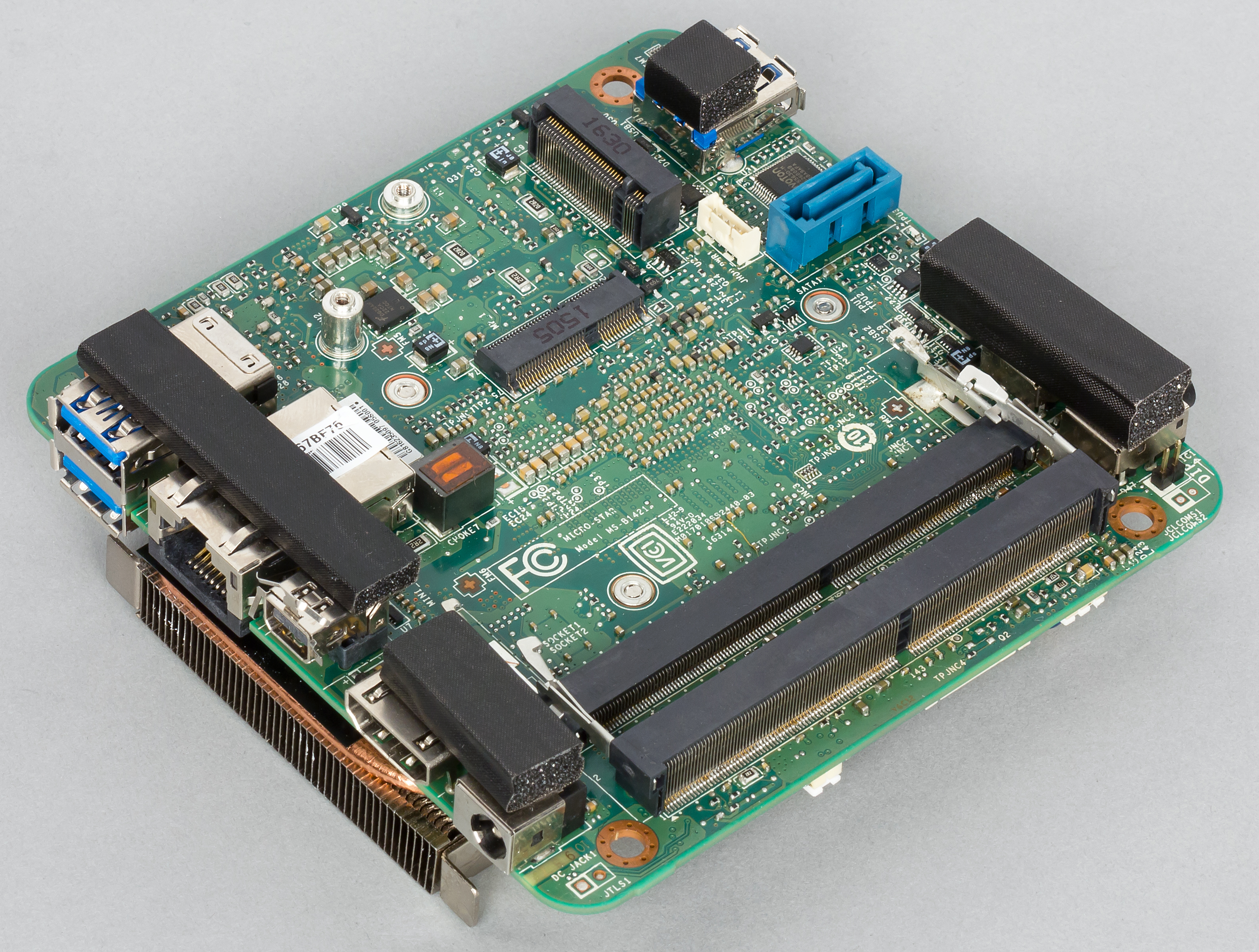

Если этого недостаточно, то можно извлечь из корпуса плату. Процессор с установленным на нем кулером расположен с обратной стороны платы.


Звуковой тракт

Как уже отмечалось, аудиоподсистема MSI Cubi 2 основана на НDA-кодеке Realtek ALC887.

Для оценки звукового тракта мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт в мини-ПК MSI Cubi 2 получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−69,0
Посредственно
Динамический диапазон, дБ (А)
69,0
Посредственно
Гармонические искажения, %
0,025
Хорошо
Гармонические искажения + шум, дБ (A)
−62,9
Плохо
Интермодуляционные искажения + шум, %
0,126
Посредственно
Взаимопроникновение каналов, дБ
−85,0
Отлично
Интермодуляции на 10 кГц, %
0,142
Посредственно
Общая оценка
Хорошо

Работа под нагрузкой и в режиме простоя

В режиме простоя частота процессора составляет 800 МГц (естественно, речь идет о сбалансированной схеме энергопотребления), а температура 15-ваттного процессора Intel Core i5-7200U в этом режиме составляет примерно 45 °С. В режиме простоя скорость вращения вентилятора на кулере процессора составляет 840 об/мин.

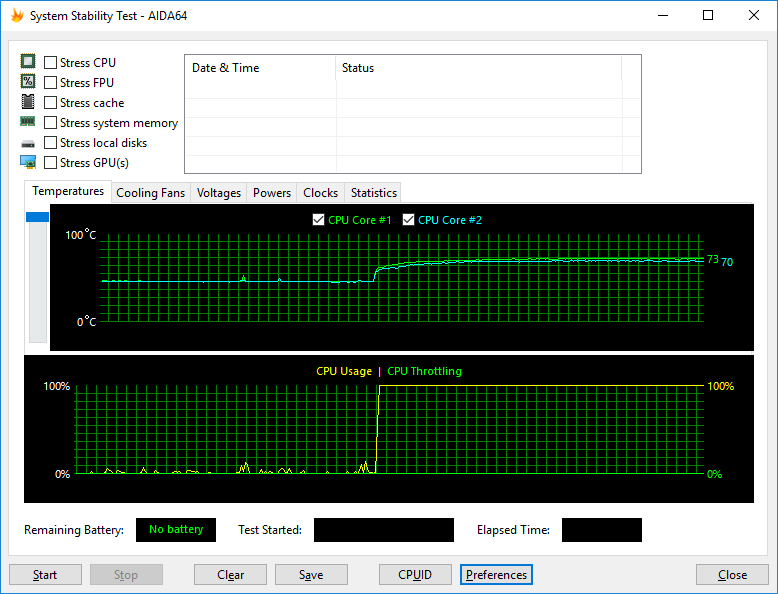

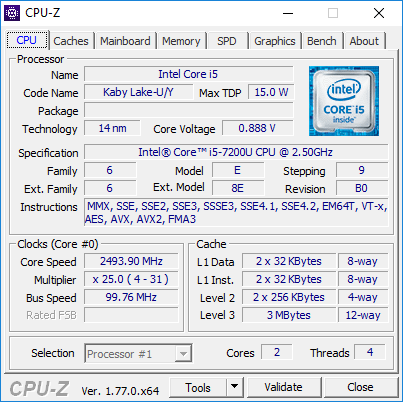

В режиме стрессовой загрузки процессора с использованием утилиты Prime95 максимальная частота процессора составляет 3,1 ГГц, а температура его ядер доходит до 73 °С. Величина энергопотребления процессора составляет 15 Вт, а скорость вращения вентилятора системы охлаждения в данном режиме поднимается до 3530 об/мин.




Производительность накопителя

Как уже отмечалось, в мини-ПК MSI Cubi 2 установлен SSD-накопитель Transcend TS128GMTS400 емкостью 128 ГБ с разъемом M.2 (2242) и интерфейсом SATA 6 Гбит/с.

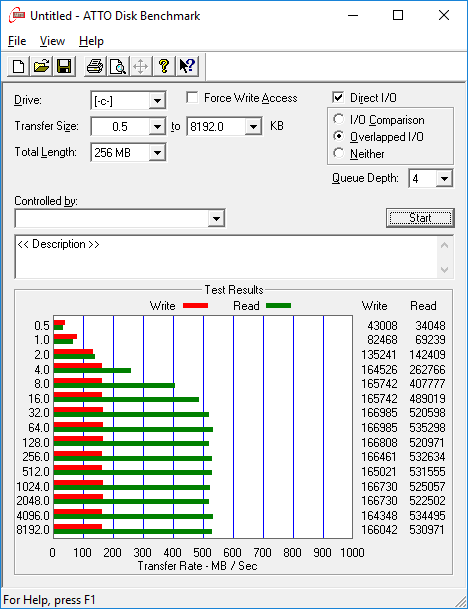

Для этого накопителя утилита ATTO Disk Benchmark определяет максимальную скорость последовательного чтения на уровне 520 МБ/с, а скорость последовательной записи — на уровне 165 МБ/с. Для SSD-накопителя это, конечно, очень скромный результат.

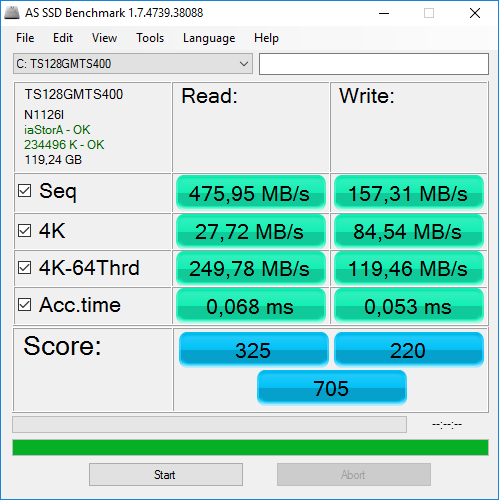

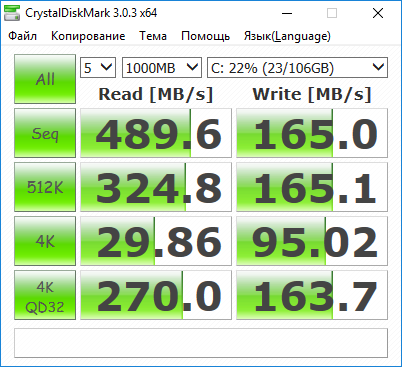

Приведем также результаты тестирования в таких популярных утилитах, как CrystalDiskMark и AS SSD.


Уровень шума

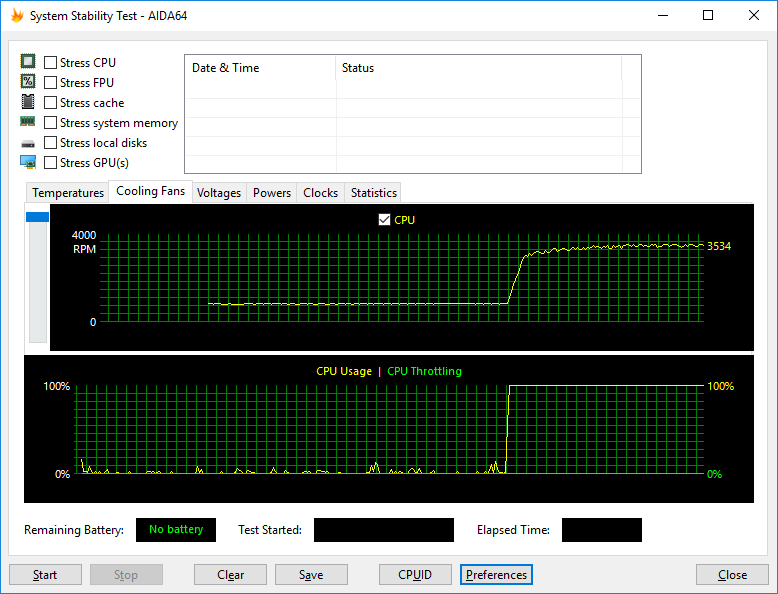

Нужно отметить, что мини-ПК MSI Cubi 2 работает очень тихо, и даже при стрессовой загрузке процессора его практически не слышно.

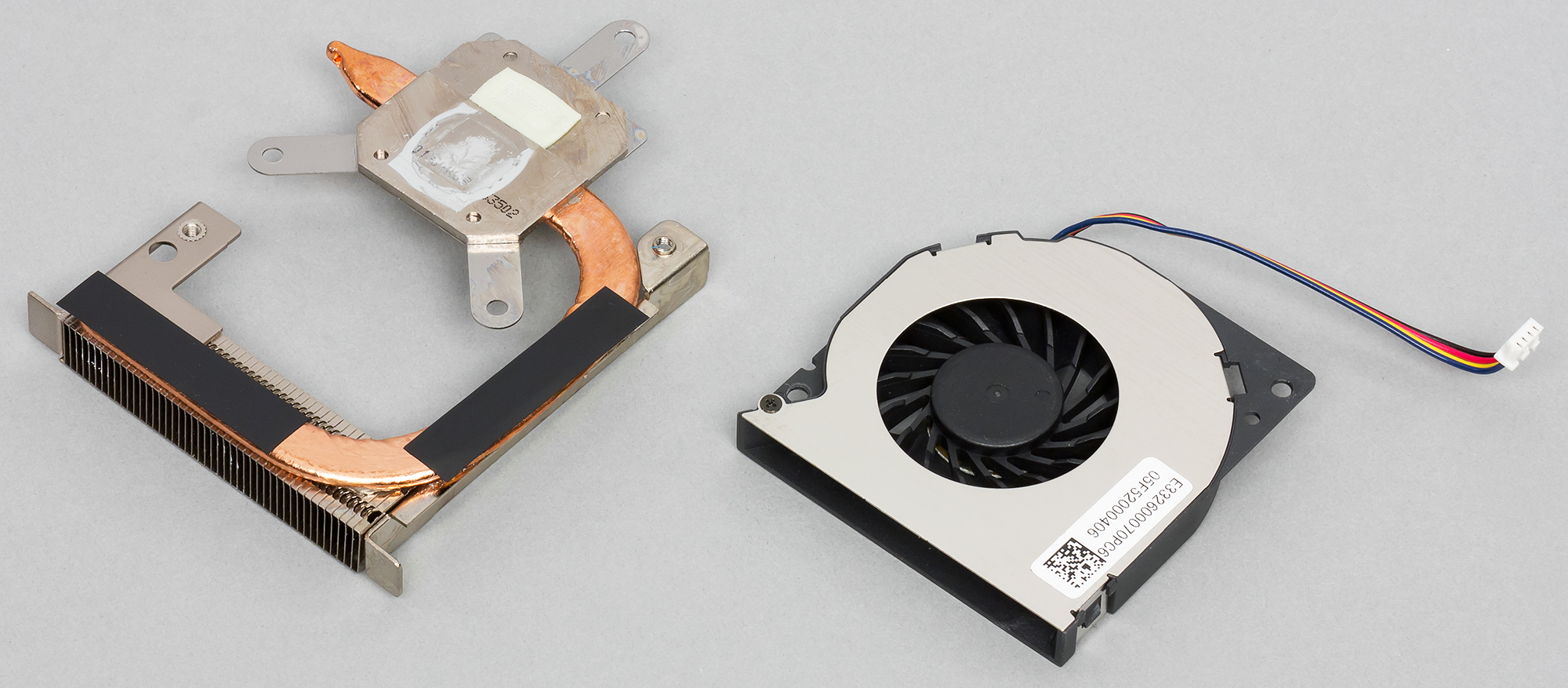

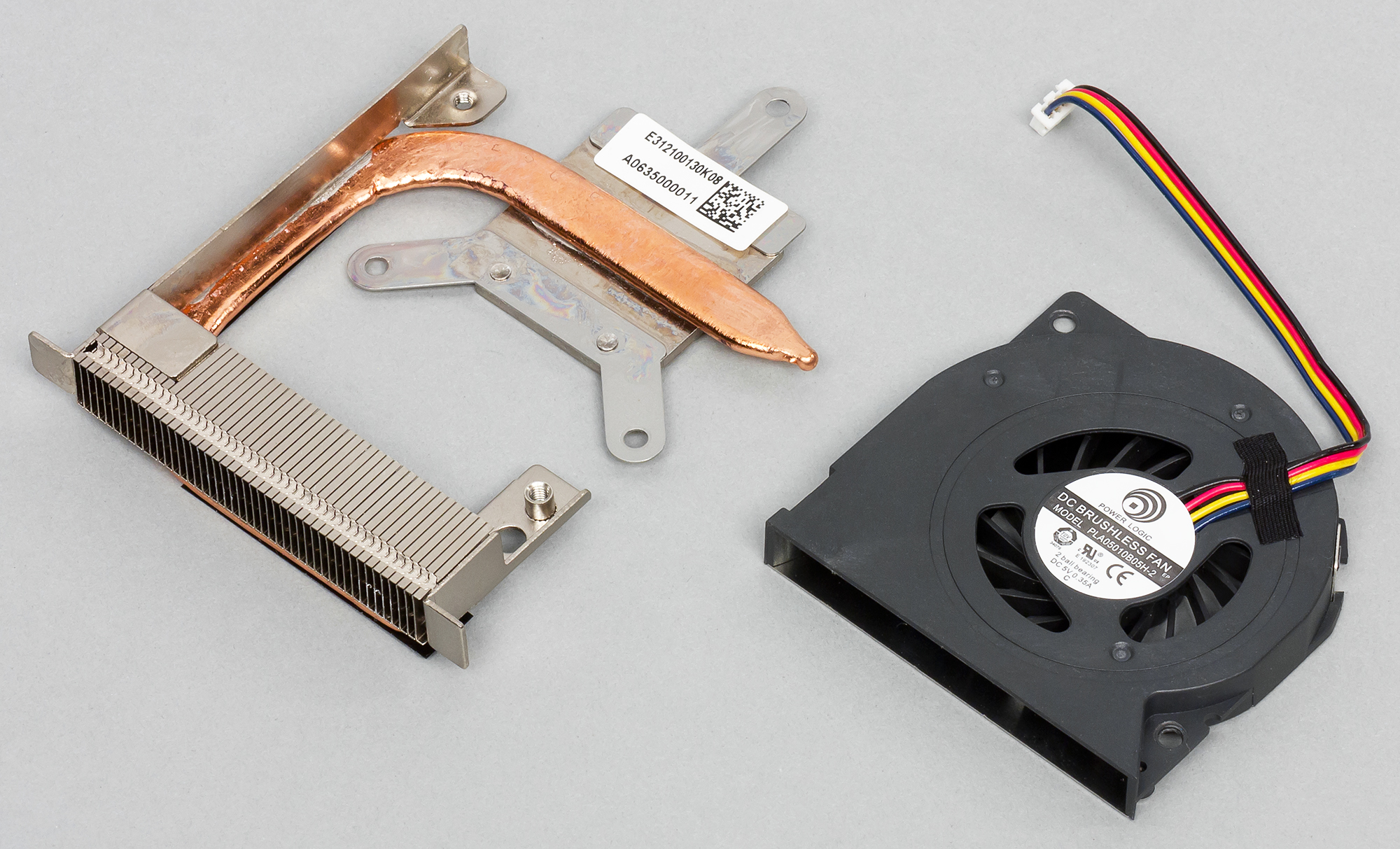

Для охлаждения процессора используется низкопрофильный кулер наподобие тех, которые устанавливаются в ноутбуках. Как уже отмечалось, в режиме простоя скорость вращения вентилятора составляет 840 об/мин, а при стрессовой загрузке она увеличивается до 3530 об/мин.


Измерение уровня шума проводилось в специальной звукопоглощающей камере, а чувствительный микрофон располагался относительно мини-ПК сверху на расстоянии 50 см. Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого мини-ПК, составляет 24 дБА. Это очень низкий уровень шума, который почти невозможно выделить на уровне фона. Попросту говоря, услышать компьютер в таком режиме нельзя.

В режиме стрессовой загрузки процессора уровень шума увеличивается до 25-26 дБА, но и это очень тихо. При таком уровне шума компьютер можно услышать только в очень тихом помещении и только если специально прислушиваться. Как видим, мини-ПК MSI Cubi 2 можно отнести к категории почти бесшумных устройств.

Сценарий нагрузкиУровень шума
Режим простоя24 дБА
Стрессовая загрузка процессора26 дБА

Исследование производительности

Для оценки производительности мини-ПК MSI Cubi 2 мы использовали нашу новую методику измерения производительности с применением тестового пакета iXBT Application Benchmark 2017, а также игрового тестового пакета iXBT Game Benchmark 2016. Для нового тестового пакета iXBT Application Benchmark 2017 у нас уже есть результаты нескольких систем, включая высокопроизводительный ноутбук начального уровня.

Результаты тестирования MSI Cubi 2 в бенчмарке iXBT Application Benchmark 2017 приведены в таблице. Для наглядности мы также добавили результаты тестирования ультратонкого ноутбука Martian A8 на процессоре Core i3-4030U. Результаты рассчитаны по пяти прогонам каждого теста с доверительной вероятностью 95%.

Логическая группа тестовРеференсная система
(Core i7-6700K)
Martian A8
(Core i3-4030U)
MSI Cubi 2
Видеоконвертирование, баллы10021,06±0,0533,72±0,15
MediaCoder x64 0.8.45.5852, с105,7±1,5502,2±2,1316,0±2,5
HandBrake 0.10.5, с103,1±1,6489,0±1,0303,20±1,0
Рендеринг, баллы10021,00±0,1135,52±0,09
POV-Ray 3.7, с138,09±0,21664,8±0,4384,6±0,7
LuxRender 1.6 x64 OpenCL, с252,7±1,51253,8±2,2728±4
Вlender 2.77a, с220,7±0,91003±15613,6±2,3
Видеоредактирование и создание видеоконтента, баллы10025,70±0,0637,93±0,19
Adobe Premiere Pro CC 2015.4, с186,9±0,5519±3524±5
MAGIX Vegas Pro 13, с366,0±0,51661±91073±4
MAGIX Movie Edit Pro 2016 Premium v.15.0.0.102, с187,1±0,4567,6±1,6352±6
Adobe After Effects CC 2015.3, с288,0±0,52491±101444±20
Photodex ProShow Producer 8.0.3648, с254,0±0,5658±4417,0±0,5
Обработка цифровых фотографий, баллы10023,3±0,245,9±0,9
Adobe Photoshop CС 2015.5, с520,7±1,62041±5885±10
Adobe Photoshop Lightroom СС 2015.6.1, с182,4±2,9987±11474±20
PhaseOne Capture One Pro 9.2.0.118, с318±71179±33745±26
Распознавание текста, баллы10019,78±0,1333,8±0,3
Abbyy FineReader 12 Professional, с442,4±1,42237±141307±11
Архивирование, баллы10028,71±0,1742,7±0,5
WinRAR 5.40 СPU, с91,6±0,05319,2±1,9214,7±2,4
Научные расчеты, баллы10025,0±0,334,3±0,5
LAMMPS 64-bit 20160516, с397,3±1,11809±53259±183
NAMD 2.11, с234,0±1,01080±9624±6
FFTW 3.3.5, мс32,8±0,6114±773,4±2,7
Mathworks Matlab 2016a, с117,9±0,6508,8±2,7270,3±1,1
Dassault SolidWorks 2016 SP0 Flow Simulation, с252,5±1,6825±13477±9
Скорость файловых операций, баллы10041,3±0,850,2±1,0
WinRAR 5.40 Storage, с81,9±0,5203±4171±10
UltraISO Premium Edition 9.6.5.3237, с54,2±0,6128,6±0,699,8±2,0
Скорость копирования данных, с41,5±0,3100±5 84,8±0,4
Интегральный результат CPU, баллы10023,32±0,0737,44±0,15
Интегральный результат Storage, баллы10041,3±0,850,2±1,0
Интегральный результат производительности, баллы10027,7±0,240,90±0,28

По интегральному результату в процессорных тестах мини-ПК MSI Cubi 2 на базе процессора Core i5-7200U отстает от нашей референсной системы на базе процессора Core i7-6700K почти на 60%, но опережает ноутбук Martian A8 на процессоре Core i3-4030U на 61%. Результаты вполне ожидаемые и очевидные, если посмотреть на частоту и количество ядер в используемых процессорах, однако производительность MSI Cubi 2 могла бы быть заметно выше, если бы в нем было установлено адекватное количество оперативной памяти. 4 ГБ по сегодняшним меркам — это катастрофически мало, и дело, конечно, не в том, что память в MSI Cubi 2 работает в одноканальном режиме, а в том, что для выполнения некоторых наших тестов требуется больше памяти, начинается свопинг, который буквально убивает производительность. В качестве конкретного примера приведем тест LAMMPS. Недостаток оперативной памяти приводит к тому, что сам процессор оказывается недозагружен, а медленный SSD, наоборот, находится в режиме стрессовой загрузки. Результат в этом тесте получается очень низким, и LAMMPS в данном случае тестирует не процессор, а накопитель.

В целом, по интегральной производительности мини-ПК MSI Cubi 2 на базе процессора Core i5-7200U с 4 ГБ оперативной памяти можно отнести к категории устройств начального уровня. Напомним нашу градацию: при интегральном результате производительности менее 45 баллов мы относим устройства к категории начального уровня, при результате в диапазоне от 46 до 60 баллов — к категории устройств среднего уровня, при результате от 60 до 75 баллов — к категории производительных устройств, и при результате более 75 баллов — к высокопроизводительным решениям.

Теперь посмотрим на результаты тестирования мини-ПК в играх. Конечно, и без тестирования понятно, что MSI Cubi 2 — это не игровое решение. Однако нам было интересно посмотреть на возможности нового графического ядра Intel HD Graphics 620.

Тестирование проводилось при разрешениях 1920×1080 и 1366×768 в двух режимах настройки игр: на максимальное и минимальное качество. Результаты тестирования для разрешения 1920×1080 следующие:

Игровой тестРезультат, FPS
Максимальное качествоМинимальное качество
World of Tanks10,80±0,0254,1±0,2
World of Warships13,1±0,229,43±0,12
Grid 26,74±0,0735,3±0,7
F1 20158,01±0,0417,4±0,2
Metro: LL Redux3,54±0,0312,6±0,4
Middle-earth: Shadow of Mordor4,79±0,0514,67±0,05
Hitman: Absolution2,14±0,0213,9±0,3
Thief 4,70±0,059,43±0,15
Tomb Raider3,10±0,0525,0±0,3
Sleeping Dogs5,0±0,111,0±0,1
Sniper Elite V25,00±0,0514,6±0,4
Batman: Arkham Origins9,0±0,218,7±0,3
Bioshock: Infinite6,58±0,0222,74±0,15

Результаты тестирования для разрешения 1366×768 следующие:

Игровой тестРезультат, FPS
Максимальное качествоМинимальное качество
World of Tanks19,00±0,0475,1±0,2
World of Warships20,3±0,142,2±2,9
Grid 28,70±0,0554,9±1,9
F1 201512,29±0,1227,3±0,5
Metro: LL Redux6,46±0,0721,6±0,3
Middle-earth: Shadow of Mordor6,94±0,1822,61±0,04
Hitman: Absolution3,74±0,0222,78±0,17
Thief 7,60±0,0515,93±0,15
Tomb Raider5,30±0,0547,6±0,9
Sleeping Dogs5,33±0,0317,5±0,2
Sniper Elite V25,17±0,1526,7±0,7
Batman: Arkham Origins15,2±0,331,90±0,08
Bioshock: Infinite11,83±0,0439,0±0,3

Собственно, по результатам тестирования можно сделать только один вывод: графическое ядро Intel HD Graphics 620 для серьезных игр не подходит.

Выводы

MSI Cubi 2 — это стильный, легкий, очень компактный (объемом всего 0,43 л) и практически бесшумный в работе мини-ПК. Отличный дизайн, хороший набор разъемов, возможность крепления устройства к задней стенке монитора или горизонтального размещения на столе — все это можно отнести к преимуществам MSI Cubi 2. Кроме того, есть возможность установить второй накопитель — 2,5-дюймовый. Есть, однако, у этого мини-ПК и свои недостатки. В плане производительности MSI Cubi 2 в описанной нами конфигурации — это решение начального уровня. И первое, что необходимо сделать после покупки, это доставить еще один модуль памяти, чтобы суммарный объем составлял хотя бы 8 ГБ (а лучше довести его до 16 ГБ), поскольку четырех гигабайт катастрофически мало. А если еще поменять SSD, который в данной конфигурации, увы, не самый быстрый, да и объемом маловат, то станет совсем хорошо. Правда, нужно иметь в виду, что подойдут только SSD с форм-фактором 2242. Также заметим, что в MSI Cubi 2 в разъем M.2 установлен SSD с интерфейсом SATA, и у нас нет информации о том, поддерживает ли этот разъем устройства с интерфейсом PCIe 3.0 x4. Впрочем, даже если поддерживает, вряд ли вам удастся найти на рынке SSD c форм-фактором 2242 и интерфейсом PCIe 3.0 x4 (нам, во всяком случае, не удалось), а вот приобрести SATA SSD c форм-фактором 2242 объемом 256 ГБ вполне возможно.

И если увеличить объем памяти и поставить немного более скоростной SSD-накопитель, то MSI Cubi 2 гарантированно станет решением среднего уровня производительности, которое можно будет эффективно использовать для работы (но не для игр). Конечно, для ресурсоемких задач лучше использовать более производительные ПК, но таких «малышек» вряд ли берут в качестве графической -станции, а с любыми офисными задачами она отлично справится. MSI Cubi 2 можно также использовать в качестве компьютера для обучения, для просмотра видео, для интернет-серфинга и т. п. И если компьютер нужен именно для таких задач, а редактированием фото и видеомонтажом вы занимаетесь довольно редко, то MSI Cubi 2 окажется отличным выбором. Советуем только приобретать более удачную конфигурацию или сразу проапгрейдить компьютер, добавив памяти.

На момент подготовки данного обзора MSI Cubi 2 еще не появился в продаже в России. По информации компании MSI, рекомендуемая розничная стоимость этого мини-ПК в описанной конфигурации составит 34 тысячи рублей.




14 декабря 2016 Г.
