Корпусные вентиляторы размером 120 мм: Corsair ML120 Pro LED Blue, Corsair SP120 LED Red и Cooler Master MasterFan Pro 120 Air Flow

В данной статье рассмотрены три модели корпусных вентиляторов типоразмера 120 мм: две модели Corsair (ML120 Pro LED Blue и SP120 LED Red) и одна Cooler Master (MasterFan Pro 120 Air Flow). Вентиляторы данного форм-фактора являются универсальными, они могут устанавливаться в качестве приточно-вытяжных в компьютерных корпусах, на радиатор процессорного охладителя или на радиатор жидкостной системы охлаждения.

Содержание:

Паспортные характеристики и цена

ПроизводительCorsairCorsairCooler Master
Название моделиML120 Pro LED BlueSP120 LED RedMasterFan Pro 120 Air Flow
Код моделиCO-9050043-WWCO-9050019-WWMFY-F2NN-11NMK-R1
Сокращение в статьеCorsair ML120 Pro LEDCorsair SP120 LEDMasterFan Pro 120 AF
Размер, мм120×120×25
Масса, гНет данныхНет данных147
Управление ШИМЕстьНетЕсть
Скорость вращения, об/мин400—24001650 или 1550650—1100/1550/1900 (режимы S/Q/P)
Воздушный поток, м³/ч (фут³/мин)20,4—127 (12—75)97,25 (57,24)82,9 (48,8)/123 (72,4)/143,6 (84,5) (режимы S/Q/P)
Статическое давление, Па (мм H2O)1,96—41,2 (0,2—4,2)14,3 (1,46) или 15,7 (1,60)8,63 (0,88)/17,1 (1,74)/25,6 (2,61) (режимы S/Q/P)
Уровень шума, дБА16—3726,46—20/30/36 (режимы S/Q/P)
Максимальный потребляемый ток, А0,2990,260,07/0,12/0,18 (режимы S/Q/P)
Описание на сайте производителя:www.corsair.comwww.corsair.comwww.coolermaster.com
Средняя ценаT-14180104T-12673650T-14149349

Corsair ML120 Pro LED Blue

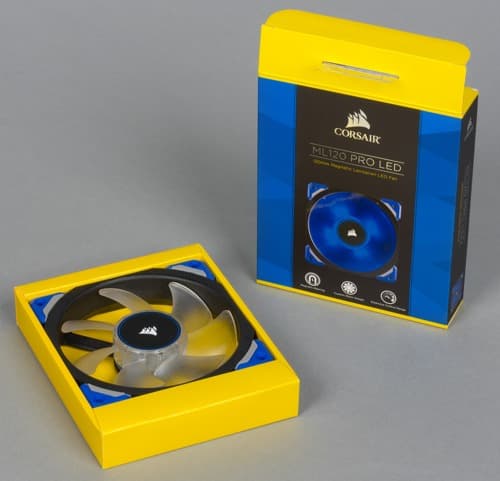

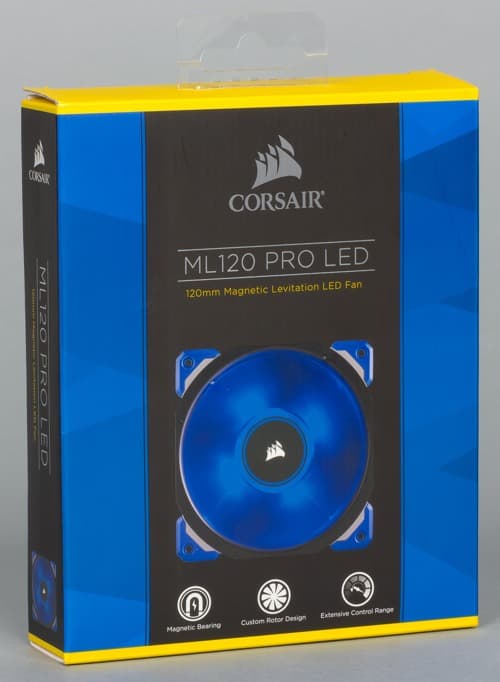

Коробочка из плотного картона имеет яркое оформление.

Corsair ML120 Pro LED Blue

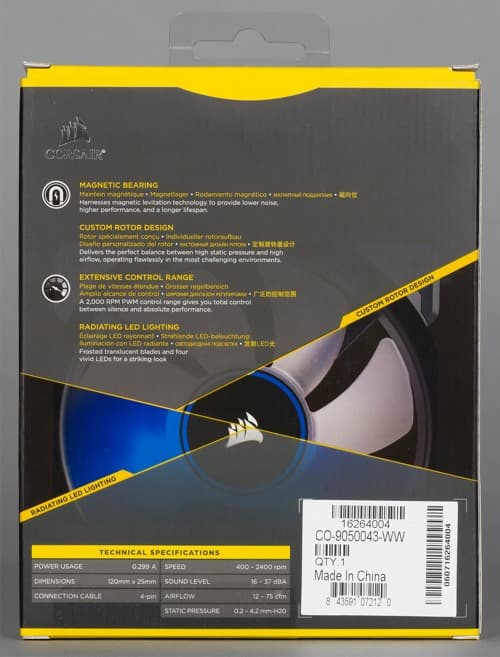

На гранях коробочки изображен сам вентилятор, перечислены его основные особенности (есть немного текста и на русском языке), а также приведены технические характеристики продукта.

Corsair ML120 Pro LED Blue

Вентилятор защищен вставкой из картона с двойными стенками.

Corsair ML120 Pro LED Blue

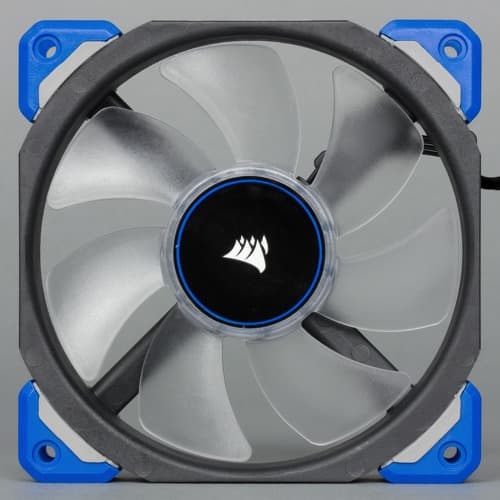

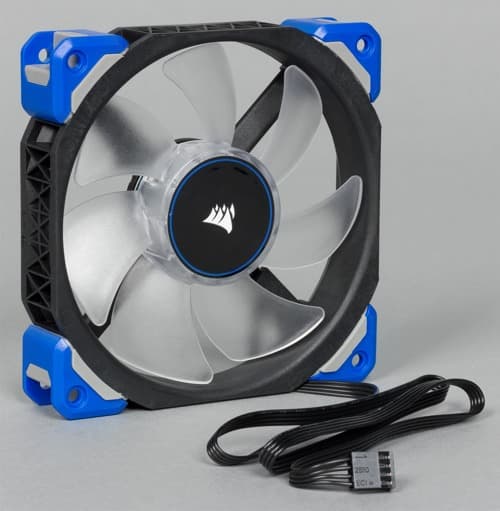

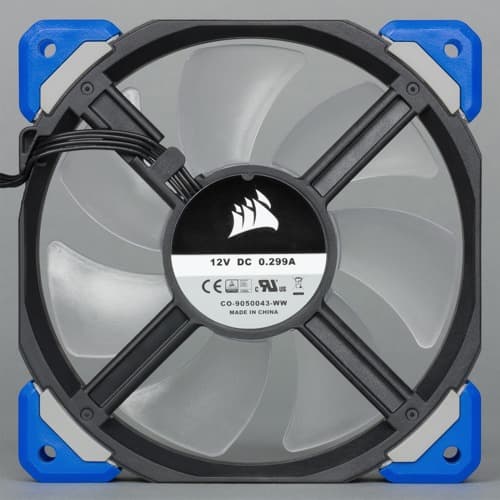

Корпус вентилятора, изготовленный из прочного пластика, массивный, есть ребра жесткости, стойки к центральной части толстые. Для обычного ПК такое усиленное исполнение выглядит избыточным, поэтому его стоит воспринимать как элемент дизайна.

Corsair ML120 Pro LED Blue

Corsair ML120 Pro LED Blue

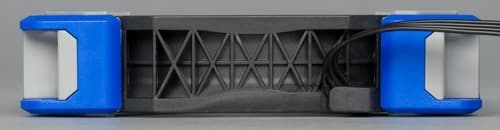

Проушины выполнены в виде отдельных деталей из твердого и прочного пластика в данном подвиде вентилятора — синего. К корпусу они крепятся через проставки из упругого пластика.

Corsair ML120 Pro LED Blue

По замыслу разработчиков это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости проставок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может, и эти детали можно также рассматривать в качестве элементов дизайна.

К особенностям конструкции, которые как-то могут влиять на аэродинамические и шумовые характеристики вентилятора, можно отнести следующее: закругленные на входе и скошенные на выходе внутренние края кожуха, скругленные и скошенные по направлению вращения стойки, тонкие, но широкие лопасти со скругленными краями, шершавая поверхность корпуса и крыльчатки.

Крыльчатка изготовлена из прочного прозрачного пластика. В центральной части под ротором установлены четыре в данном подвиде модели синих светодиода, которые ровно светятся при работе вентилятора.

Corsair ML120 Pro LED Blue

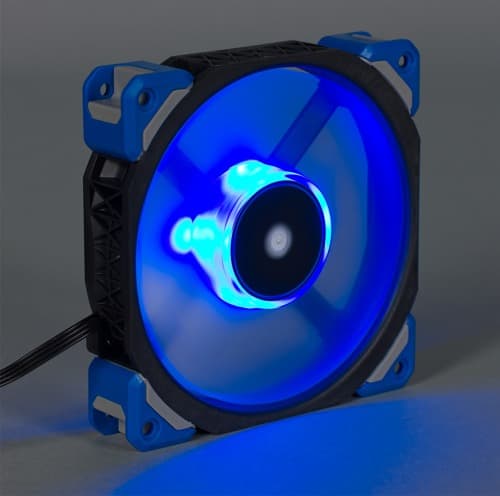

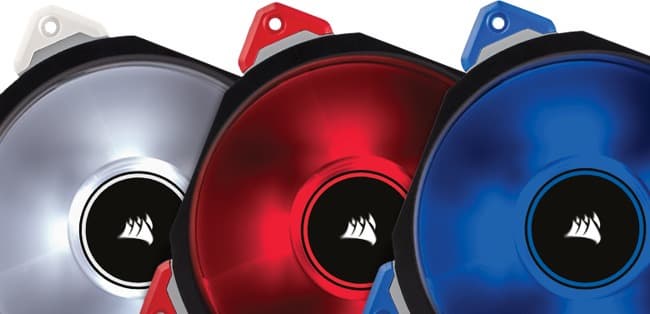

Всего производитель обещает три варианта подсветки у трех модификаций вентиляторов серий ML1х0 Pro LED — синяя, красная и белая.

Corsair ML120 Pro LED Blue

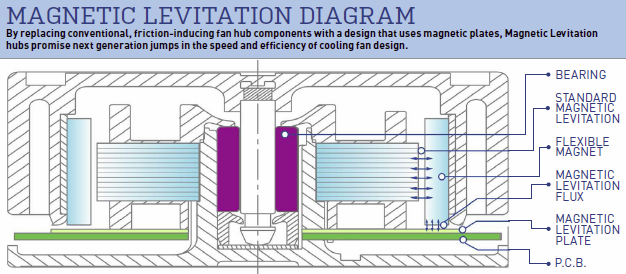

Впрочем, с технической точки зрения больший интерес представляет не подсветка, а магнитная левитация, которая используется в вентиляторе. Производитель заявляет, что магнитная левитация обеспечивает снижение шума, повышает производительность и увеличивает срок службы. На сайте Corsair можно найти документ с информацией о вентиляторах серии ML, из которого мы приведем схему привода.

Corsair ML120 Pro LED Blue

Из нее следует, что в данном случае магнитная левитация частично поддерживает ротор в подвешенном состоянии. В теории это может снизить нагрузку на подшипник, и действительно обеспечить заявляемые преимущества. К сожалению, разобрать вентилятор, без потери его работоспособности, с виду невозможно, поэтому как это выглядит в реальности, мы не демонстрируем. Кстати, на вентилятор предлагается пятилетняя гарантия.

Скорость вращения регулируется с помощью ШИМ по отдельному проводу (хотя никто не запрещает и менять напряжение питания). Соответственно, вентилятор оснащен четырехпроводным кабелем со стандартным разъемом. Кабель просто плоский, без декоративной оболочки, то есть он обладает минимальным аэродинамическим сопротивлением и ни за что не будет цепляться во время монтажа вентилятора в корпус.

Corsair ML120 Pro LED Blue

В комплект поставки входят четыре самореза и листик с описанием гарантии.

Средняя цена
T-14180104
Розничные предложения
L-14180104-10

Corsair SP120 LED Red

Коробочка из плотного картона имеет яркое оформление.

Corsair SP120 LED Red

На гранях коробочки изображен сам вентилятор, перечислены его основные особенности (есть немного текста и на русском языке), а также приведены технические характеристики продукта. Вентилятор защищен вставкой из картона с двойными стенками. Корпус вентилятора изготовлен из прочного пластика.

Corsair SP120 LED Red

Corsair SP120 LED Red

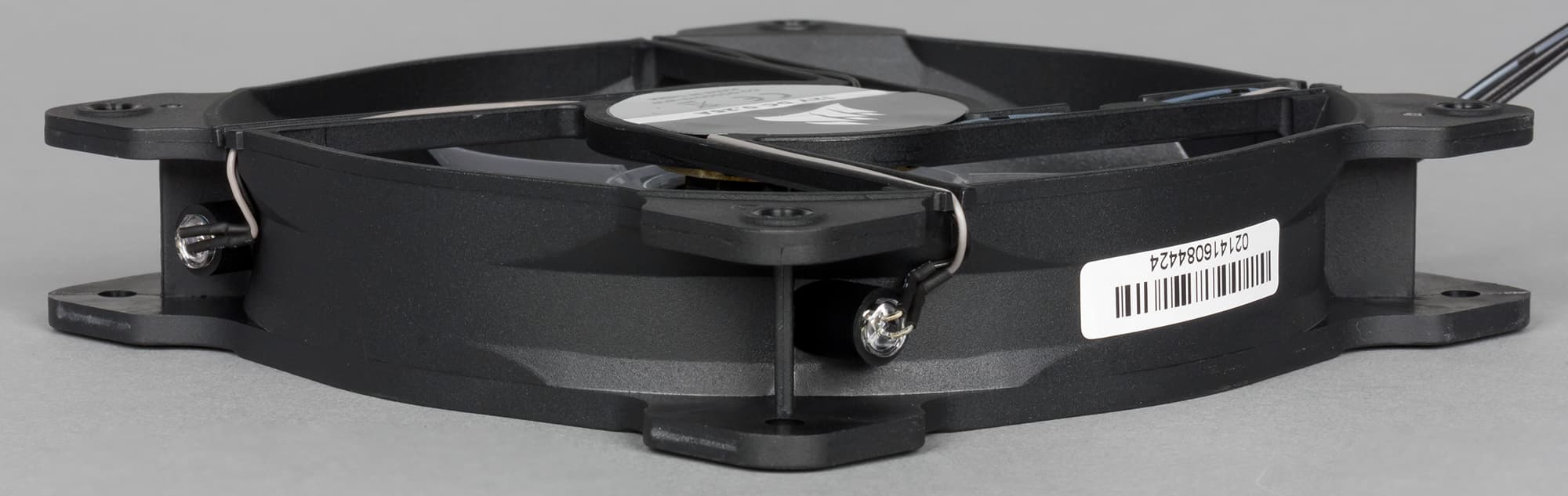

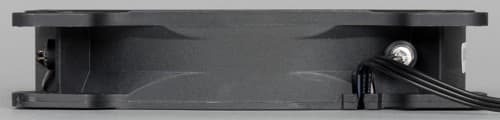

Проушины и кожух составляют единое целое, то есть никаких попыток сделать виброразвязанный крепеж не предпринимается.

Corsair SP120 LED Red

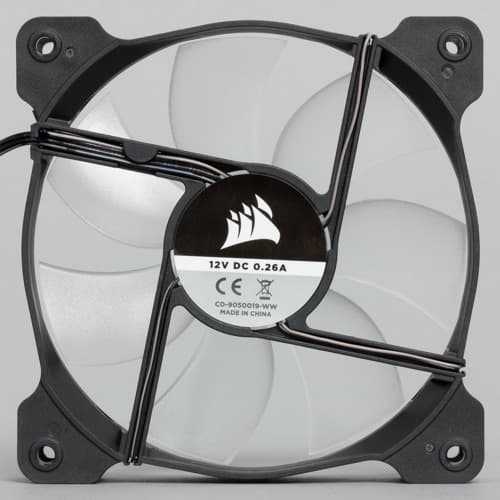

К особенностям конструкции, которые как-то могут влиять на аэродинамические и шумовые характеристики вентилятора можно отнести следующее: скошенные на входе и на выходе внутренние края кожуха, скошенные по направлению вращения три стойки из четырех, тонкие, но широкие лопасти с нескругленными краями, шершавая поверхность корпуса и крыльчатки.

Крыльчатка изготовлена из прочного прозрачного пластика. В кожух вмонтированы четыре в данном подвиде модели красных светодиода, которые ровно светятся при работе вентилятора.

Corsair SP120 LED Red

Corsair SP120 LED Red

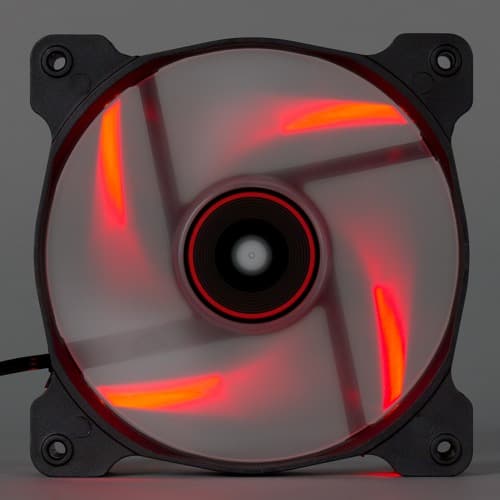

Производитель обещает еще четыре варианта подсветки у двух модификаций (120 и 140 мм) вентиляторов серий SP1х0 LED — зеленую, синюю, белую и фиолетовую.

Скорость вращения регулируется с помощью изменения напряжения питания (указан рабочий диапазон напряжения 7—12 В). Соответственно, вентилятор оснащен трехпроводным кабелем со стандартным разъемом. Кабель просто плоский, без декоративной оболочки, то есть он обладает минимальным аэродинамическим сопротивлением и ни за что не будет цепляться во время монтажа вентилятора в корпус.

Corsair SP120 LED Red

В комплект поставки входят четыре самореза и листик с описанием гарантии. Раз нет особых оговорок, то нужно считать, что на этот вентилятор предлагается стандартная для вентиляторов Corsair двухлетняя гарантия.

Средняя цена
T-12673650
Розничные предложения
L-12673650-10

Cooler Master MasterFan Pro 120 Air Flow

Коробочка из плотного картона имеет скромное оформление.

Cooler Master MasterFan Pro 120 Air Flow

На гранях коробочки изображен сам вентилятор, перечислены его основные особенности (есть немного текста и на русском языке), а также приведены технические характеристики продукта.

Cooler Master MasterFan Pro 120 Air Flow

Откинув клапан с фиксатором на «липучке», на его внутренней стороне и на открывшейся грани коробки можно увидеть диаграмму и графики, прочитать еще об особенностях вентилятора, сквозь вырез потрогать упругую проушину и в окошко полюбоваться на лопасть.

Cooler Master MasterFan Pro 120 Air Flow

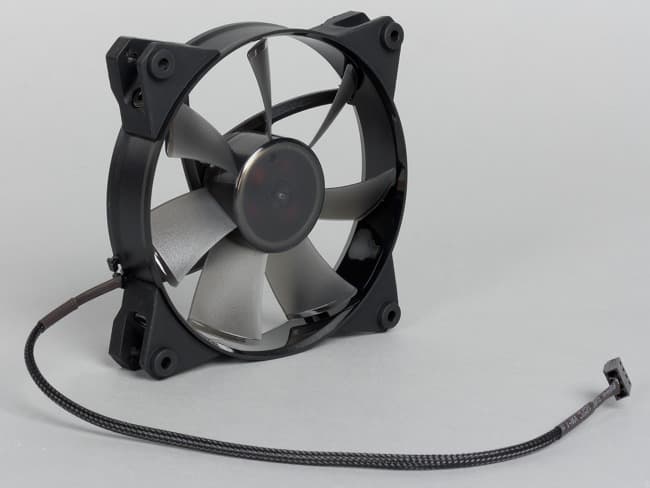

Вентилятор защищен вставкой-лотком из гофркартона с двойными стенками. Корпус вентилятора изготовлен из прочного пластика.

Cooler Master MasterFan Pro 120 Air Flow

Cooler Master MasterFan Pro 120 Air Flow

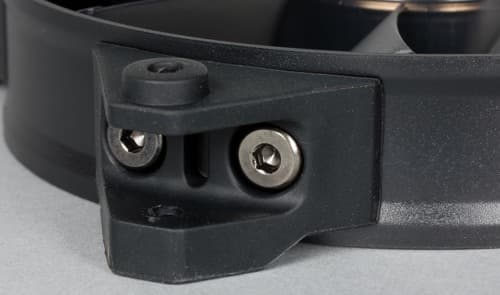

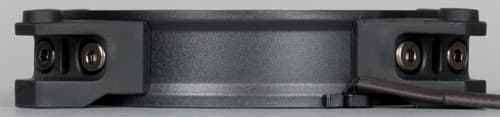

Проушины выполнены в виде отдельных деталей из упругого пластика, прикрученных к корпусу двумя саморезами каждая. Проушины усилены стальными элементами, придающими дополнительную жесткость.

Cooler Master MasterFan Pro 120 Air Flow

По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если опять же прикинуть соотношение массы вентилятора к жесткости проушин, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может, и эти детали можно также рассматривать в качестве элементов дизайна.

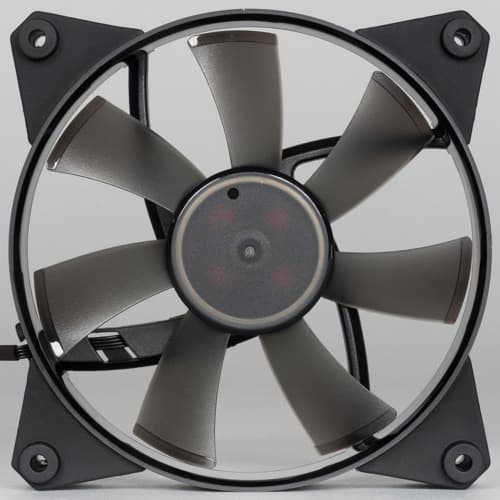

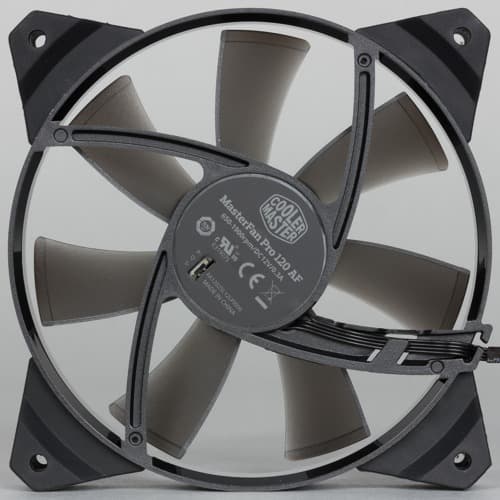

К особенностям конструкции, которые как-то могут влиять на аэродинамические и шумовые характеристики вентилятора можно отнести следующее: зеркально-гладкую внутреннюю поверхность кожуха и тоже гладкие утолщения на внешних краях лопастей, слегка скругленные и скошенные по направлению вращения стойки, тонкие и узкие лопасти со скругленными краями, шершавая поверхность крыльчатки.

Крыльчатка изготовлена из прочного полупрозрачного тонированного серым пластика. В центральной части на обратной стороне есть трехпозиционный переключатель режимов.

Cooler Master MasterFan Pro 120 Air Flow

Cooler Master MasterFan Pro 120 Air Flow

В этом вентиляторе установлен подшипник четвертого поколения, в конструкции которого используется полиоксиметилен (он же полиформальдегид). Как нам сообщает Википедия, этот материал «характеризуется высокой стабильностью, сохраняет жёсткость и механическую прочность до 120°C, стоек к истиранию, ударным нагрузкам, к органическим растворителям и маслам, хорошо поддаётся обработке.» Видимо, понадеявшись на такие свойства, производитель заявляет о целых 490 тыс. часов средней наработке на отказ и дает на вентилятор пятилетнюю гарантию.

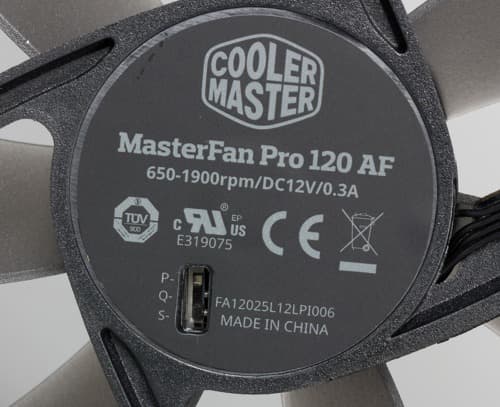

Скорость вращения регулируется (помимо механического переключателя на корпусе) с помощью ШИМ по отдельному проводу (хотя никто не запрещает и менять напряжение питания). Соответственно, вентилятор оснащен четырехпроводным кабелем со стандартным разъемом. Кабель вентилятора заключен в плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневается. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

Cooler Master MasterFan Pro 120 Air Flow

В комплект поставки входят четыре самореза.

Средняя цена
T-14149349
Розничные предложения
L-14149349-10

Тестирование

Приведем результаты ряда измерений.

Название моделиML120 Pro LED BlueSP120 LED RedMasterFan Pro 120 Air Flow
Габариты, мм120,5×120,5×27120×120×25120×120×25
Масса, г206106149
Длина кабеля вентилятора, см595031
Максимальный потребляемый ток, А0,240,260,06/0,11/0,16 (режимы S/Q/P)
Напряжение запуска, В (КЗ* = 100%)2,93,33,4
Напряжение остановки, В (КЗ = 100%)2,82,73,3
КЗ запуска, %18
КЗ остановки, %15
* коэффициент заполнения ШИМ.

Все данные собраны в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.

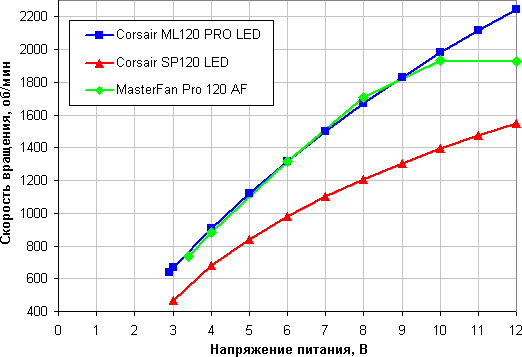

Зависимость скорости вращения от напряжения питания

Зависимость скорости вращения вентилятора от напряжения питания

Характер зависимостей одинаковый — плавный рост скорости вращения от примерно 3 В до 12 В, и только в случае MasterFan Pro 120 Air Flow в диапазоне 10—12 В скорость вращения стабилизирована на уровне примерно 1900 об/мин (режим P).

Зависимость скорости вращения от коэффициента заполнения ШИМ

Зависимость скорости вращения вентилятора от коэффициента заполнения ШИМ

Corsair SP120 LED Red со своим трехпроводным кабелем в этом забеге не участвует. Для MasterFan Pro 120 Air Flow приведены три графика, соответствующие положению переключателя режимов на самом вентиляторе. Диапазон регулировки у двух вентиляторов примерно одинаковый — от 20% до 100% с плавным ростом скорости вращения, — но принципиальная разница заключается в том, что Corsair ML120 Pro LED Blue продолжает вращаться на постоянной минимальной скорости и при снижении КЗ ниже 20%, тогда как MasterFan Pro 120 Air Flow останавливается. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

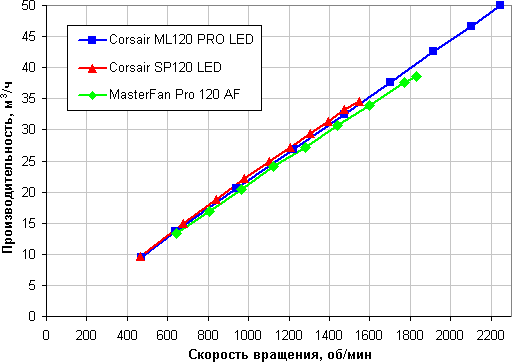

Объемная производительность от скорости вращения

Зависимость объемной производительности от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

Несмотря на видимые различия в конструкции, производительность в случае этих трех моделей определяется только скоростью вращения вентилятора.

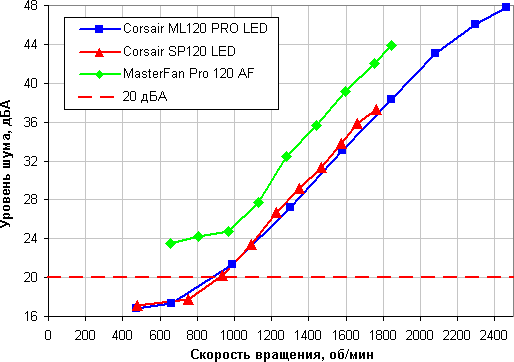

Уровень шума от скорости вращения

Зависимость уровня шума от скорости вращения вентилятора

Здесь красной пунктирной линией мы показываем фактический нижний предел измерений шума с заявленной для шумомера точностью, ниже которого показания являются лишь ориентировочными.

Если не принимать во внимание верхний предел по скорости вращения, то оба вентилятора Corsair ведут себя одинаково, тогда как вентилятор MasterFan Pro 120 Air Flow при равной скорости вращения заметно громче. Судя по характерному стрекотанию и низкочастотному гулу, на малых скоростях вращения вентилятора MasterFan Pro 120 Air Flow основной вклад в шум привносит работа контроллера, регулирующего скорость вращения.

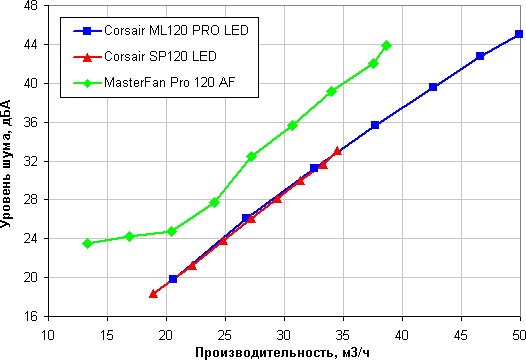

Уровень шума от объемной производительности

Уровень шума от объемной производительности

Принимая во внимание два предыдущих графика, результат закономерен — вентилятор Cooler Master более шумный при такой же производительности. Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентиляторов Corsair была выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Чтобы привести данные в соответствие друг с другом мы проводили нелинейную интерполяцию уровня шума к тем скоростям вращения, которые были при замере производительности. Данная операция не требовалась в случае вентилятора MasterFan Pro 120 Air Flow, так как его контроллер в некотором диапазоне нагрузок поддерживает скорость вращения постоянной для данного значения коэффициента заполнения ШИМ.

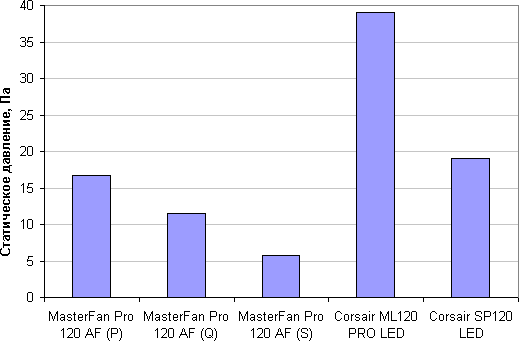

Максимальное статическое давление

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Этот тест пока разрабатывается и в методике не описан. Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion. Его предел измерения ±25 Па, поэтому в случае вентилятора Corsair ML120 Pro LED Blue потребовалось выполнить нелинейную экстраполяцию до максимальной для него скорости вращения.

Максимальное давление создает вентилятор Corsair ML120 Pro LED Blue, минимальное   MasterFan Pro 120 Air Flow, хотя его производительность в нашем тесте (напомним, с какой-то нагрузкой) выше, чем у Corsair SP120 LED Red. Впрочем, сам производитель позиционирует MasterFan Pro 120 Air Flow как оптимизированный для создания большого потока при небольшом давлении, что и отмечено в его названии — Air Flow (воздушный поток). Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, противопылевыми фильтрами в корпусе.

Выводы

Из трех моделей, участвовавших в данном тесте, по полученным значениям характеристик наиболее привлекательным выглядит вентилятор Corsair ML120 Pro LED Blue, так как он перекрывает широкий диапазон производительности и статического давления при относительно невысоком уровне шума для соответствующей скорости вращения. К достоинствам этой модели также относятся дизайн, антивибрационные вставки, наличие подсветки, длинный плоский кабель и гарантия в 5 лет. Однако для этой модели на своем североамериканском сайте производитель заявляет цену в $28. Если допустимо снизить требования к максимальным значениям производительности и статического давления, то хорошей альтернативой будет Corsair SP120 LED Red, который имеет более простой дизайн, но также оснащен подсветкой и имеет такую же зависимость производительности и шума от скорости вращения, как и ML120 Pro LED Blue, однако на SP120 LED Red висит ценник уже в $16. И да, SP120 LED Red почти в два раза легче, иногда это имеет значение. Вентилятор Cooler Master MasterFan Pro 120 Air Flow отличается продвинутым контроллером, стабилизирующим скорость вращения (но трудно придумать, когда это важно в случае корпусного вентилятора), встроенным переключателем режимов работы (особенно полезно, если регулировка с помощью ШИМ недоступна) и антивибрационными проушинами, также отметим кабель в оплетке. MasterFan Pro 120 Air Flow лучше использовать в ненагруженном режиме, для прокачки воздуха в корпусе без фильтров или в качестве вспомогательного, работающего на выдув.

За дизайн и совокупность характеристик вентилятор Corsair ML120 Pro LED Blue заслуживает редакционную награду «За оригинальный дизайн»
Original Design - награда за оригинальный дизайн модели


Вентиляторы предоставлены на тестирование производителями
