Выбираем лучшие видеокарты — в целом и отдельно по ценовым сегментам — исходя из тестов производительности под Windows 10 и текущих рыночных цен. Чтобы результаты были прозрачными по всему списку ускорителей, тестирование проводим в одинаковых условиях настроек на максимально возможное качество 3D-графики в 10 играх. Отдельно для карт, поддерживающих трассировку лучей (и/или технологию Nvidia DLSS), проведены тесты в соответствующих играх.
Нестандартный выпуск. Возможно, запоздалый, ибо очередная волна майнинга опять вознесла цены видеокарт вверх. Но нам давно хотелось хоть как-то зафиксировать ситуацию на рынке, дождавшись стабилизации цен, и дать очередные оценки традиционному набору из 28 видеокарт, многие из которых за прошедшее время по факту пропали с рынка (правда, имеются в приличном ассортименте на вторичном рынке). Пришлось кардинально переделывать границы ценовых сегментов, подгоняя их под реалии августа 2021 года, что вызвало у автора ожидаемую эмоциональную реакцию... В декабре 2020-го топовым сегментом было «выше 95 000 рублей», а младшим ценовым сегментом — «ниже 14 000 рублей»! Сейчас даже самую простую видеокарту никак не купить дешевле 14 тысяч...
Август 2021 года
Абсолютный лидер по соотношению цены и возможностей
Лучшее семейство 3D-ускорителей: GeForce RTX 3070 Ti

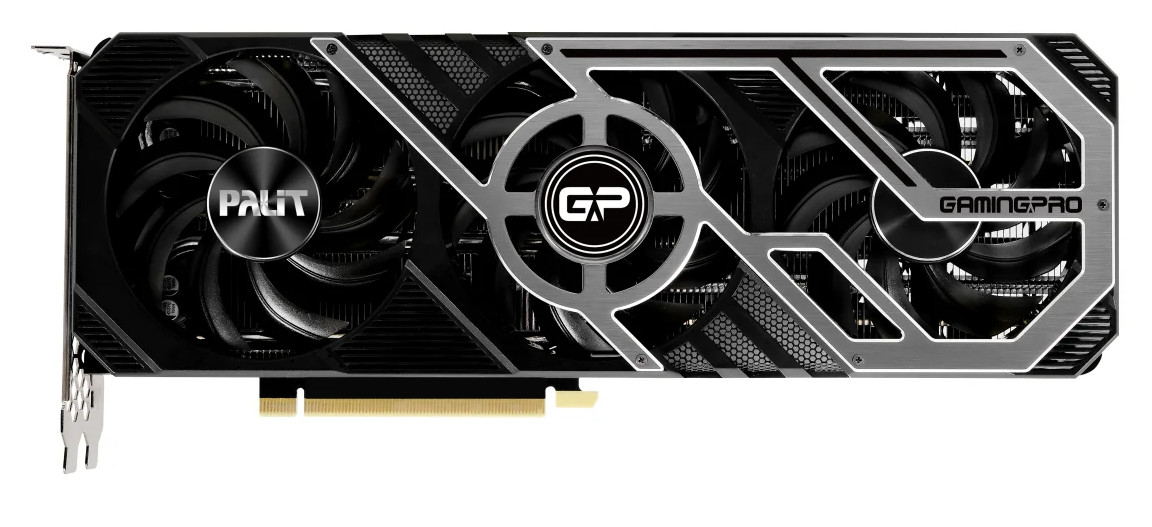

Лучшая видеокарта: Palit GeForce RTX 3070 Ti GamingPro 8GB
Наши тесты показали, что GeForce RTX 3070 Ti отлично подходит для «классических» игр без использования трассировки лучей в разрешении 4К при условии максимального качества графики, то же самое справедливо и для игр с использованием трассировки лучей при задействовании умного антиалиасинга DLSS, а остальные игры с RT (но без DLSS) будут играбельны в 2.5K при максимальном качестве графики. Ближайший конкурент — Radeon RX 6800.

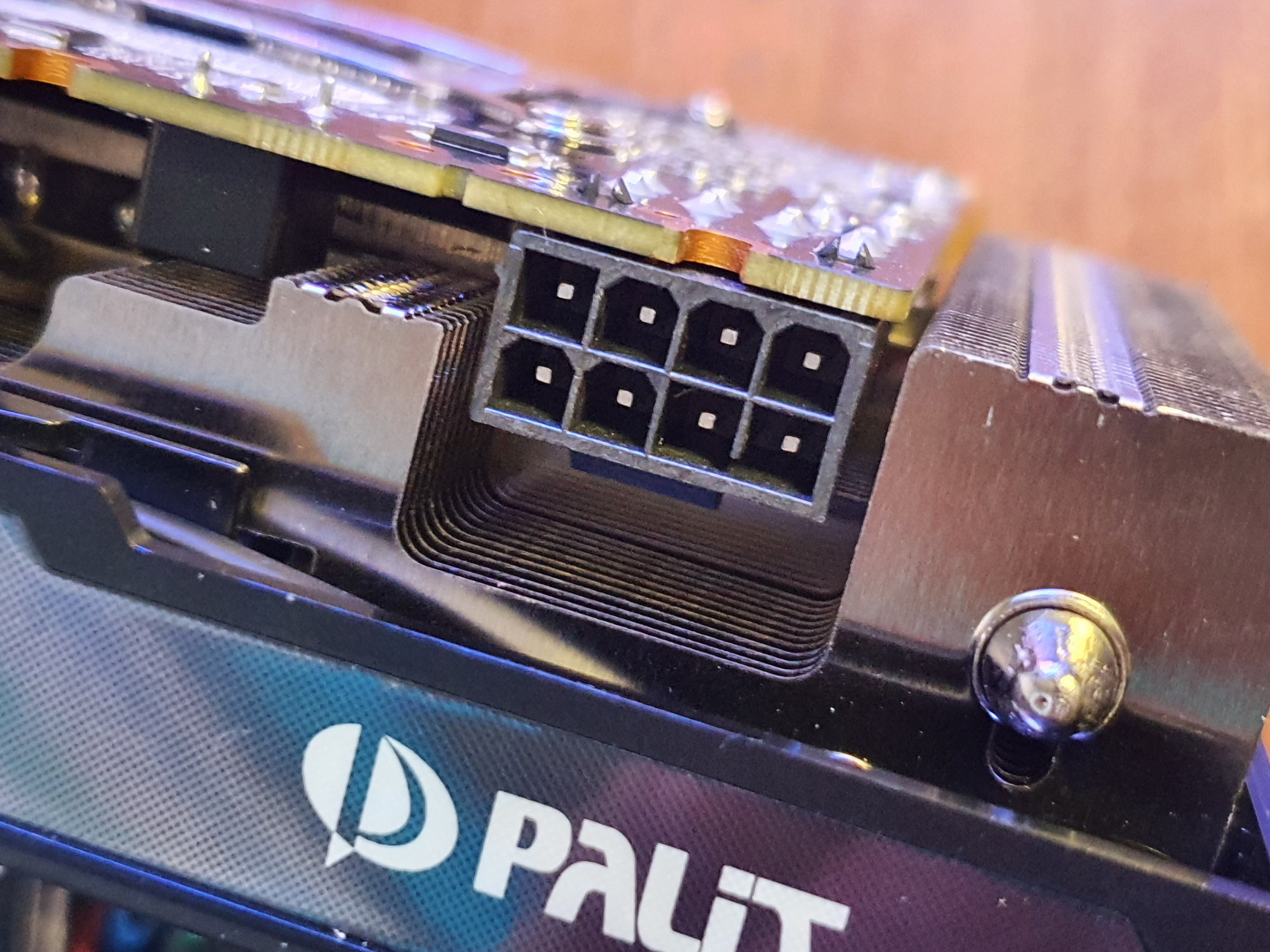

Конкретная карта Palit имеет видеовыходы 1 HDMI и 3 DP, относительно тихую систему охлаждения, да и размеры вполне стандартные: 294×110×60 мм, она занимает 3 слота. Карта позволяет работать одновременно с 4 мониторами. Питание подается через два 8-контактных коннектора.
Ценовой диапазон: 160 000 рублей и выше
Лучшее семейство 3D-ускорителей: GeForce RTX 3080 Ti
Лучшая видеокарта: Asus TUF Gaming GeForce RTX 3080 Ti OC 12 GB
Ранее наши тесты показали, что GeForce RTX 3080 Ti (в референсном исполнении или серийные карты партнеров Nvidia) прекрасно подходит для игры в разрешении 4К при максимальных настройках графики и с использованием технологии трассировки лучей (RT) как c DLSS, так и без DLSS. Этот ускоритель обладает всеми сопутствующими семейству GeForce RTX 30 особенностями, включая поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.
Карта Asus имеет строгий дизайн, а также очень эффективный кулер, который очень хорошо охлаждает GPU. Карта предлагает два режима работы СО (Performance и Quiet), и во втором работает тихо. Еще из особенностей отметим наличие пяти видеовыходов: к обычному набору из трех DP 1.4a и одного HDMI 2.1 добавился второй HDMI 2.1 (однако все равно одновременно можно выводить картинку только на 4 приемника). Размеры — 300×130×52 мм, карта занимает 3 слота и получает питание через два 8-контактных разъема.
Ценовой диапазон: 120 000 — 159 999 рублей
Лучшее семейство 3D-ускорителей: Radeon RX 6900 XT

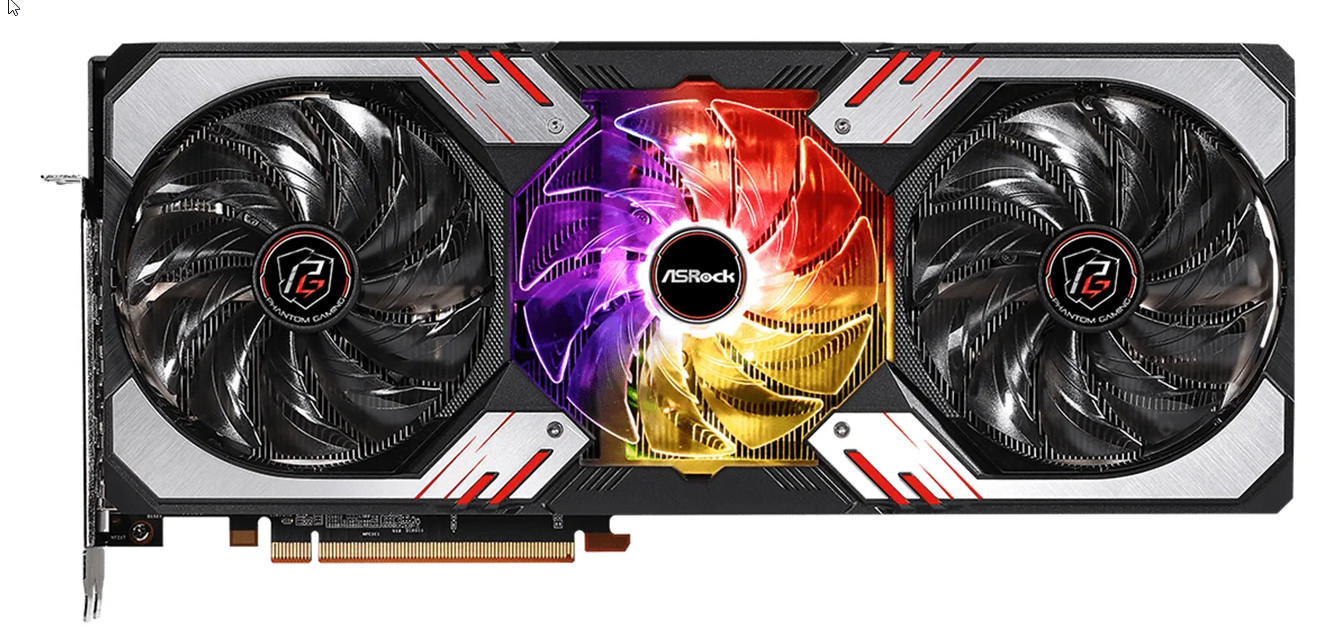

Лучшая видеокарта: ASRock Radeon RX 6900 XT Phantom Gaming D OC 16GB
Radeon RX 6900 XT выпущен как конкурент GeForce RTX 3090, и в играх без трассировки лучей (RT) они близки по производительности. В таких играх Radeon RX 6900 XT позволяет комфортно играть в 4К при максимальных настройках графики (как и GeForce RTX 3080 с Radeon RX 6800 XT). При включении же трассировки лучей производительность Radeon RX 6900 XT может упасть до уровня GeForce RTX 3070 и ниже. Компания AMD уже выпустила аналог Nvidia DLSS — AMD FSR, позволяющий с незначительными потерями в качестве картинки заметно поднять производительность в играх с RT. Однако пока нет игр, поддерживающих одновременно FSR и DLSS, так что сравнить работу этих технологий напрямую невозможно.
Что касается конкретной карты ASRock, она занимает три слота в системном блоке и в целом громоздкая: 330×140×56 мм. Набор видеовыходов стандартно-современный: 3 DP и 1 HDMI. Подвод питания осуществляется через три 8-контактных разъема. Поддерживается одновременный вывод картинки на 4 монитора. Система охлаждения не слишком шумная (а без нагрузки вообще бесшумная).
Ценовой диапазон: 90 000 — 119 999 рублей
Лучшее семейство 3D-ускорителей: нет
Ценовой диапазон: 60 000 — 89 999 рублей
Лучшее семейство 3D-ускорителей: GeForce RTX 3060 Ti

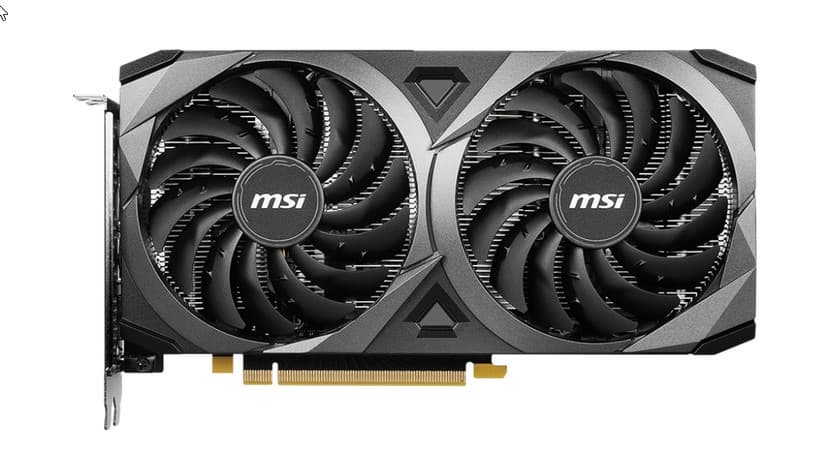

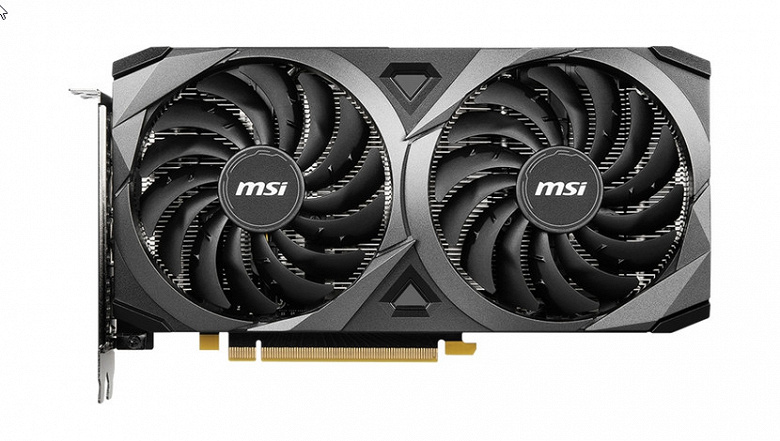

Лучшая видеокарта: MSI GeForce RTX 3060 Ti Ventus 2X 8GB OCV1 LHR
Напоминаем, что GeForce RTX 3060 Ti отлично подходит для игры в разрешении 2.5К, даже с RT(+DLSS) этот ускоритель способен обеспечить приемлемый комфорт в играх в таком разрешении. Разумеется, в разрешении Full HD эта видеокарта легко потянет все игры с максимальным качеством графики с трассировкой лучей даже без DLSS, а в некоторых играх GeForce RTX 3060 Ti выдает выше 60 fps с RT без DLSS и в 2560×1440. В принципе, есть игры, в которых даже в разрешении 4К этот ускоритель может обеспечить хороший комфорт без RT. Конкурентом является AMD Radeon RX 6700 XT, который в играх без трассировки лучей опережает GeForce RTX 3060 Ti .
У карты MSI обычный набор видеовыходов 3 DP и 1 HDMI, и картинку можно выводить одновременно на 4 монитора. Питание подается через один разъем (8-контактный). У этой карты относительно компактные размеры — 235×125×42, карта занимает 2 слота в системном блоке. Система охлаждения использует лишь два вентилятора, однако решение вполне эффективное и относительно тихое. Карта лишена подсветки.
Ценовой диапазон: 30 000 — 59 999 рублей
Лучшее семейство 3D-ускорителей: Radeon RX 6600 XT
Лучшая видеокарта: Gigabyte Radeon RX 6600 XT Eagle 8GB
Напоминаем, что Radeon RX 6600 XT имеет прямого конкурента в лице GeForce RTX 3060, выдавая при этом существенно более высокий уровень производительности. Если GeForce RTX 3060 полноценно подходит для игры с максимальными настройками (включая использование RT+DLSS) только в разрешении Full HD (в этом разрешении он, как правило, тянет игры с RT даже без DLSS), то Radeon RX 6600 XT в ряде игр может замахнуться и на разрешение 2.5К (разумеется, без трассировки лучей). Из стана той же AMD конкурентом является Radeon RX 5700 XT.
Конкретная карта Gigabyte имеет видеовыходы 1 HDMI и 3 DP, относительно тихую систему охлаждения, но при этом стандартные размеры по длине и высоте (285×115) и занимает 2 слота. Карта позволяет работать одновременно с 4 мониторами. Дополнительное питание подается через один 8-контактный разъем.
Выбор карты для конкретного разрешения
Теперь пройдемся по разрешениям без учета ценового фактора. Чистая производительность.
Разрешение 3840×2160 (4К)
Лучшие ускорители для разрешения 4К (при максимальном качестве графики) — GeForce RTX 3090, GeForce RTX 3080 Ti, GeForce RTX 3080, Radeon RX 6900 XT, Radeon RX 6800 XT. Они обеспечивают высокий уровень комфорта во всех играх без использования трассировки лучей. При включении RT ускорители Radeon RX 6000 для 4К смотрятся гораздо бледнее, скорее в их случае можно рассчитывать лишь на 2.5К. В принципе, для 4К еще вполне подойдут GeForce RTX 3070 Ti, GeForce RTX 3070 и Radeon RX 6800, но не во всех играх можно будет получить полный комфорт при максимальных настройках графики даже без RT.
Флагманы предыдущего поколения Nvidia — GeForce RTX 2080 Super и GeForce RTX 2080 Ti — также могут обеспечить приемлемую играбельность в 4К без RT. Все остальные ускорители — уже не для 4К даже для классических игр с растеризацией.
Разрешение 2560×1440 / 2560×1600 (2.5К)
Кроме всех вышеперечисленных ускорителей для разрешения 2.5К при максимальном качестве картинки в классических играх с растеризацией подойдут прежде всего GeForce RTX 3060 Ti и Radeon RX 6700 XT (в ряде игр они могут замахнуться и на 4К), а если мы говорим об играх с RT, то именно в этом разрешении хорошо проявят себя Radeon RX 6900 XT и Radeon RX 6800 XT. Radeon RX 6600 XT весьма неплох для этого разрешения, но только без RT и не во всех играх (а уж 4К явно не для него). GeForce RTX 3060 и представители предыдущего поколения GeForce RTX 2070 Super/2070/2060 Super и Radeon RX 5700 XT также неплохо справляются с 2560×1440 (правда, уже с оговорками).
Разрешение 1920×1080 / 1920×1200 (Full HD, 2K)
Все вышеупомянутые видеокарты, разумеется, прекрасно подойдут и для игры на мониторах с базовым на сегодняшний день разрешением. В Full HD обеспечивают полный комфорт не только новинки типа Radeon RX 6600 XT и GeForce RTX 3060 (уже безо всяких условий и оговорок), но и все семейство предыдущего поколения GeForce RTX 20, а также Radeon RX 5600 XT. Неплохо для такого разрешения смотрятся и Radeon RX 5500 XT и GeForce GTX 1660 Ti, которые потянут некоторые игры в Full HD на максимальных настройках. Менее производительные карты уже не тянут разрешение Full HD при максимальном качестве, а значит, придется снижать качество картинки или разрешение.
Как мы тестировали видеокарты
Условия тестирования
- Компьютер на базе процессора AMD Ryzen 9 5950X (Socket AM4):
- Платформа:
- процессор AMD Ryzen 9 5950X (разгон до 4,6 ГГц по всем ядрам)
- ЖСО Cougar Helor 240
- системная плата Asus ROG Crosshair Dark Hero на чипсете AMD X570
- оперативная память TeamGroup T-Force Xtreem ARGB (TF10D48G4000HC18JBK) 32 ГБ (4×8) DDR4 (4000 МГц)
- SSD Intel 760p NVMe 1 ТБ PCI-E
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA3
- блок питания Seasonic Prime 1300 W Platinum (1300 Вт)
- корпус Thermaltake Level20 XT
- операционная система Windows 10 Pro 64-битная; DirectX 12 (v.21H1)
- телевизор LG 55Nano956 (55″ 8K HDR, HDMI 2.1)
- драйверы AMD версии 21.7.1
- драйверы Nvidia версии 471.41
- VSync отключен
- Платформа:

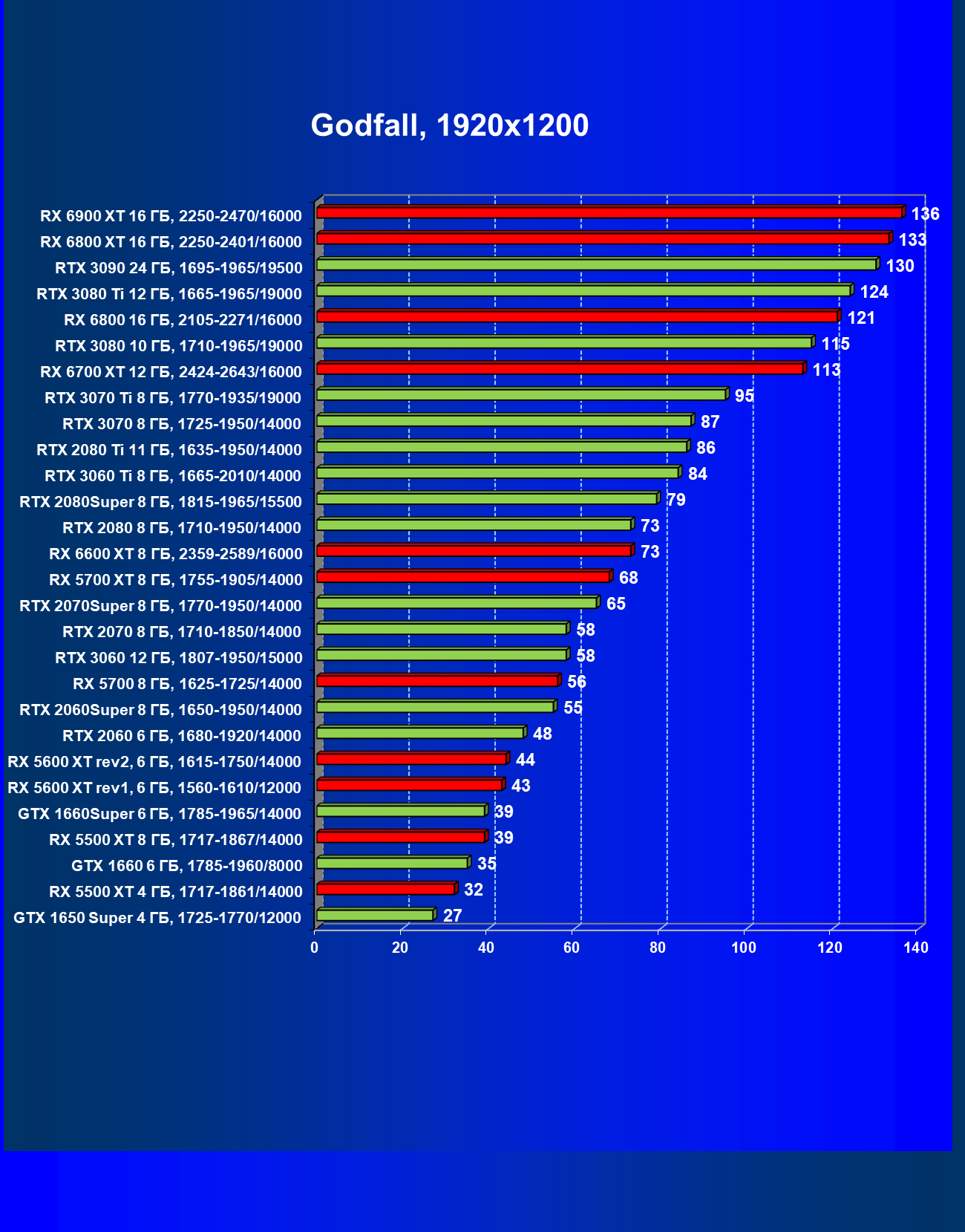

Во всех играх использовалось максимальное качество графики в настройках.
- Hitman III (IO Interactive/IO Interactive)

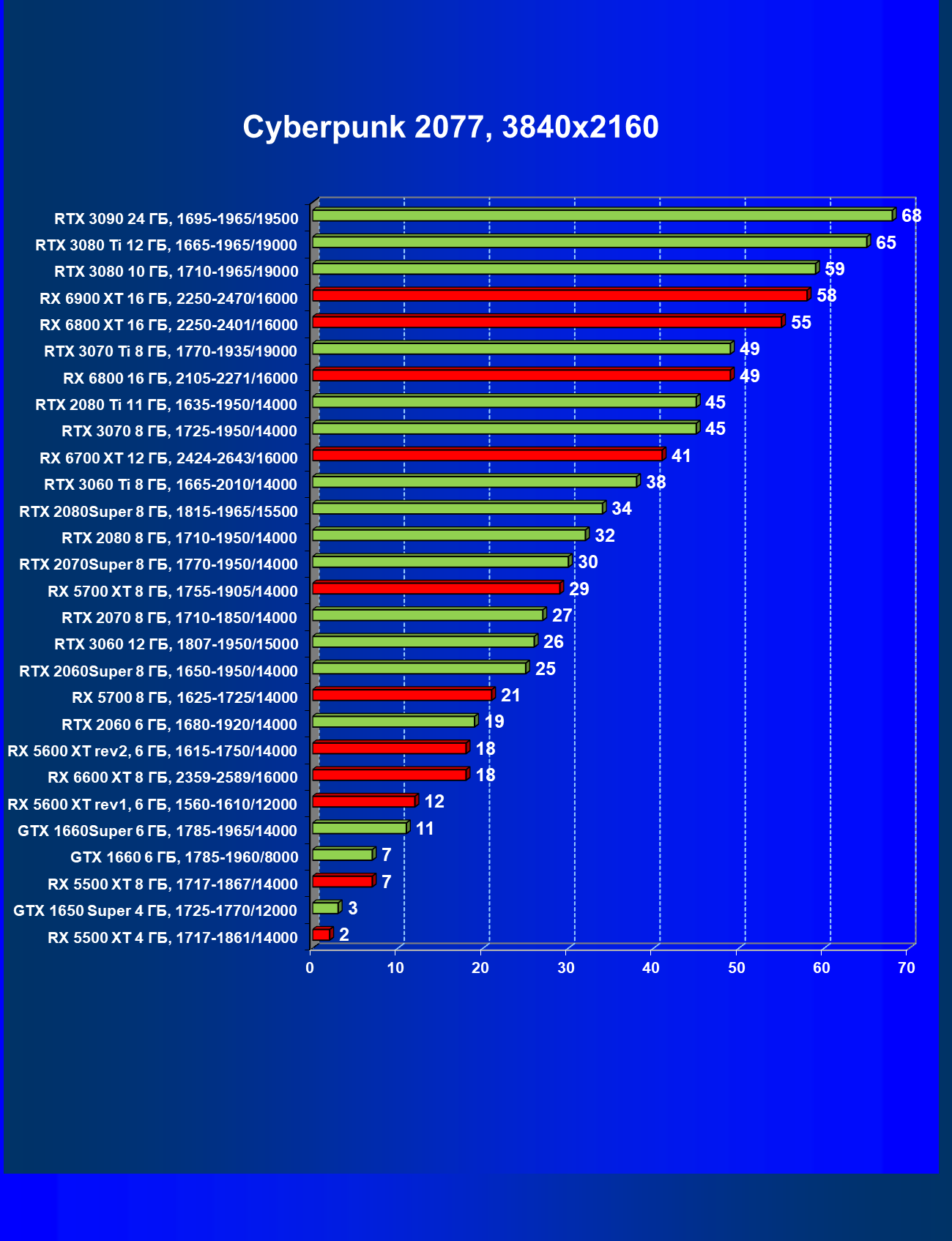

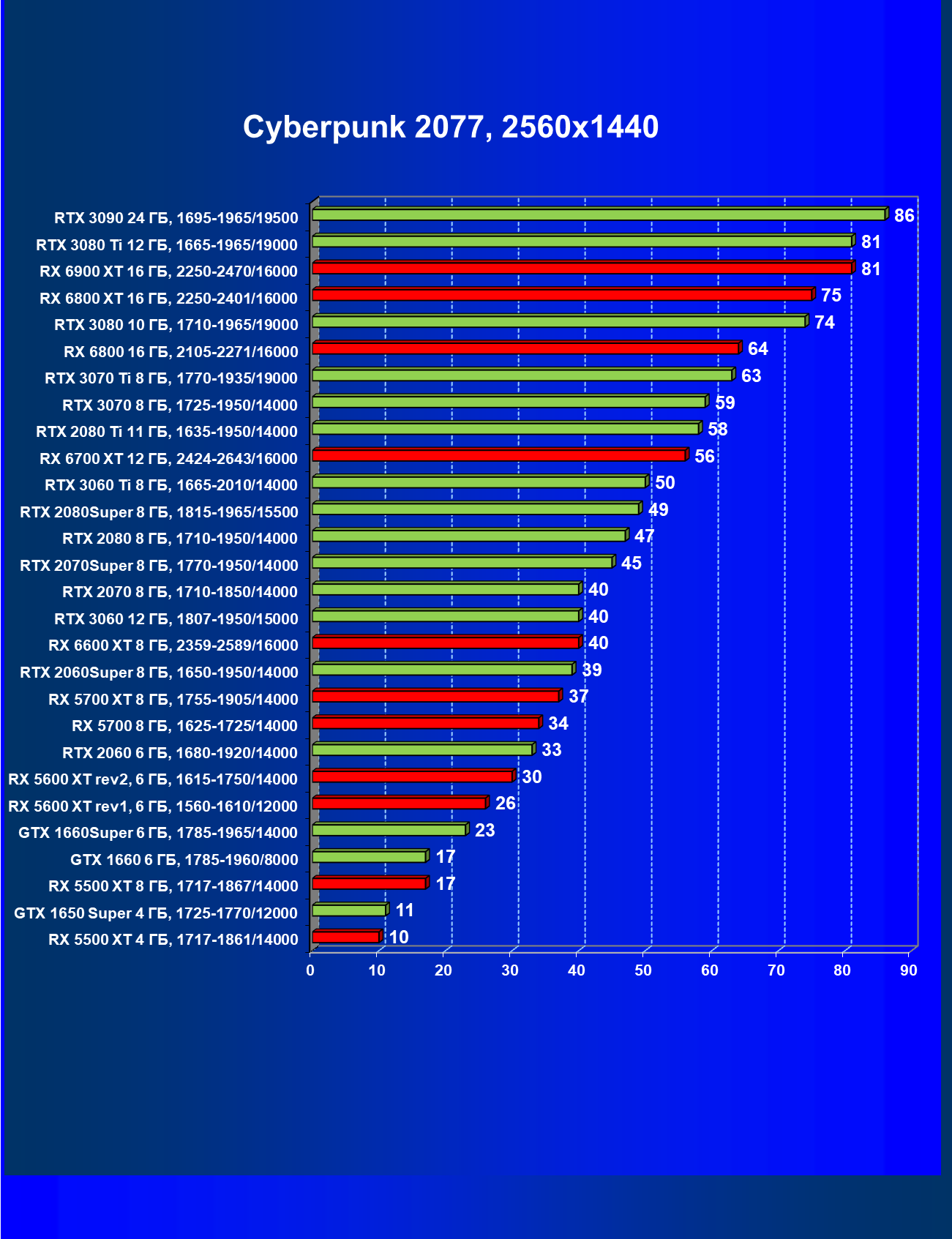

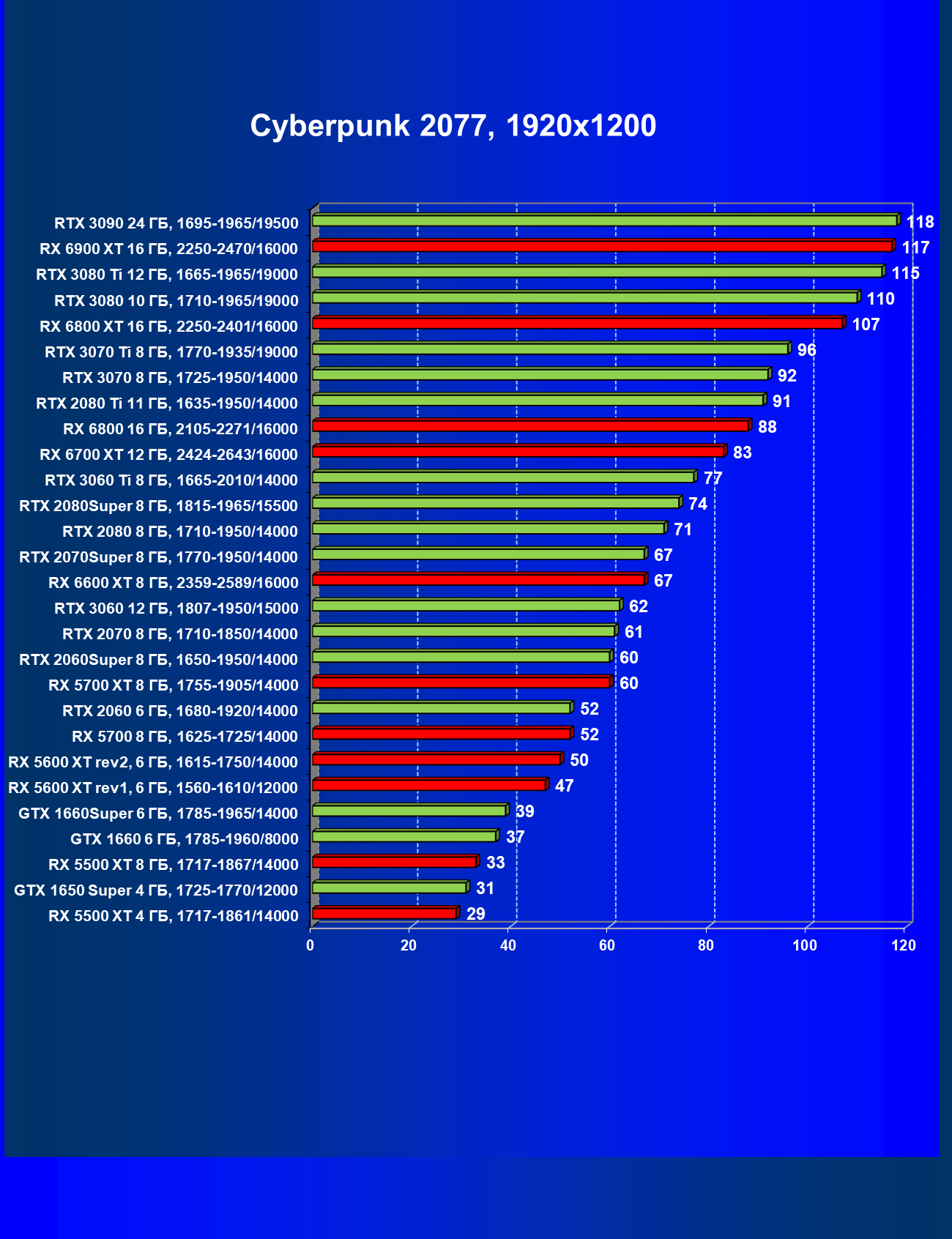

- Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2

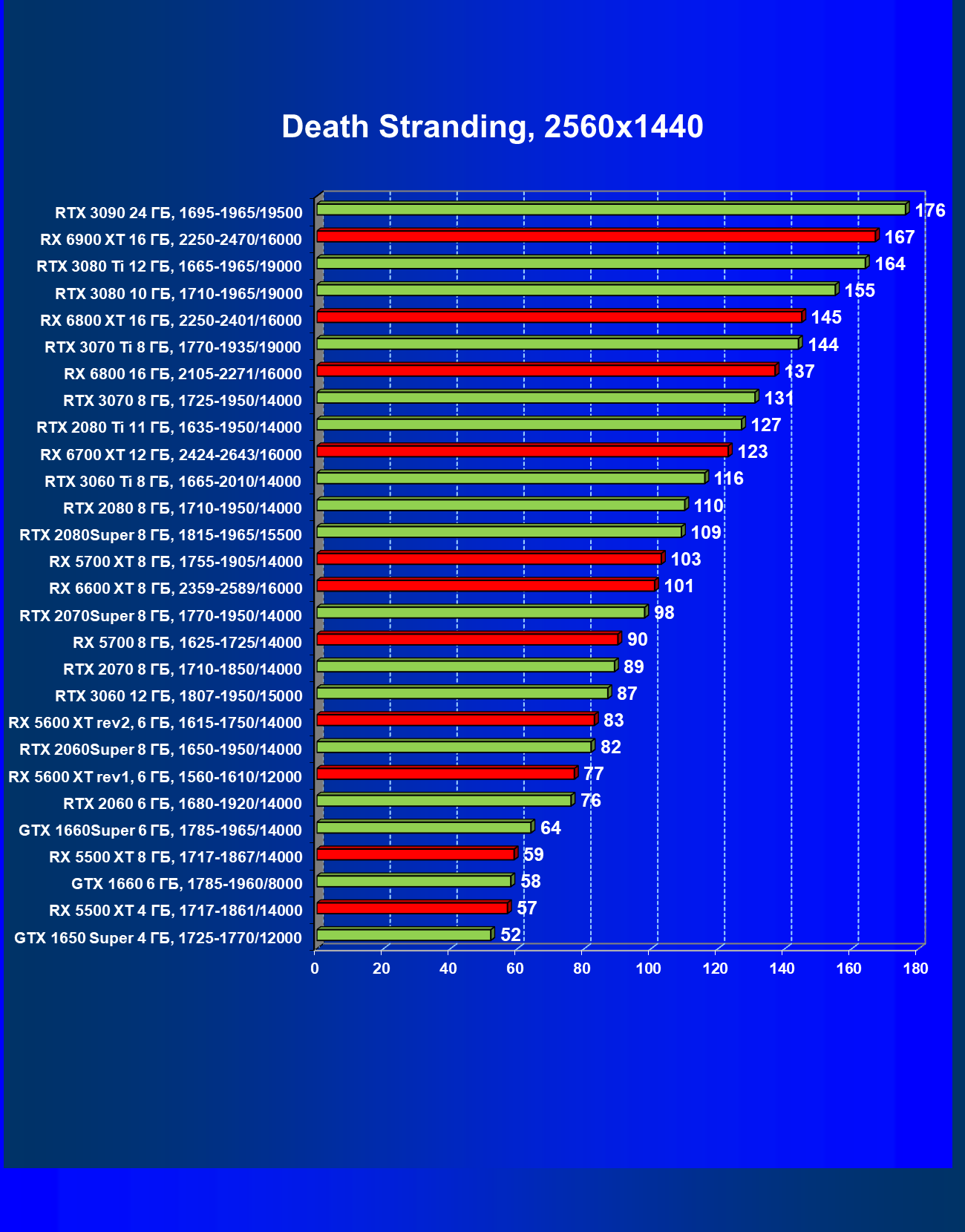

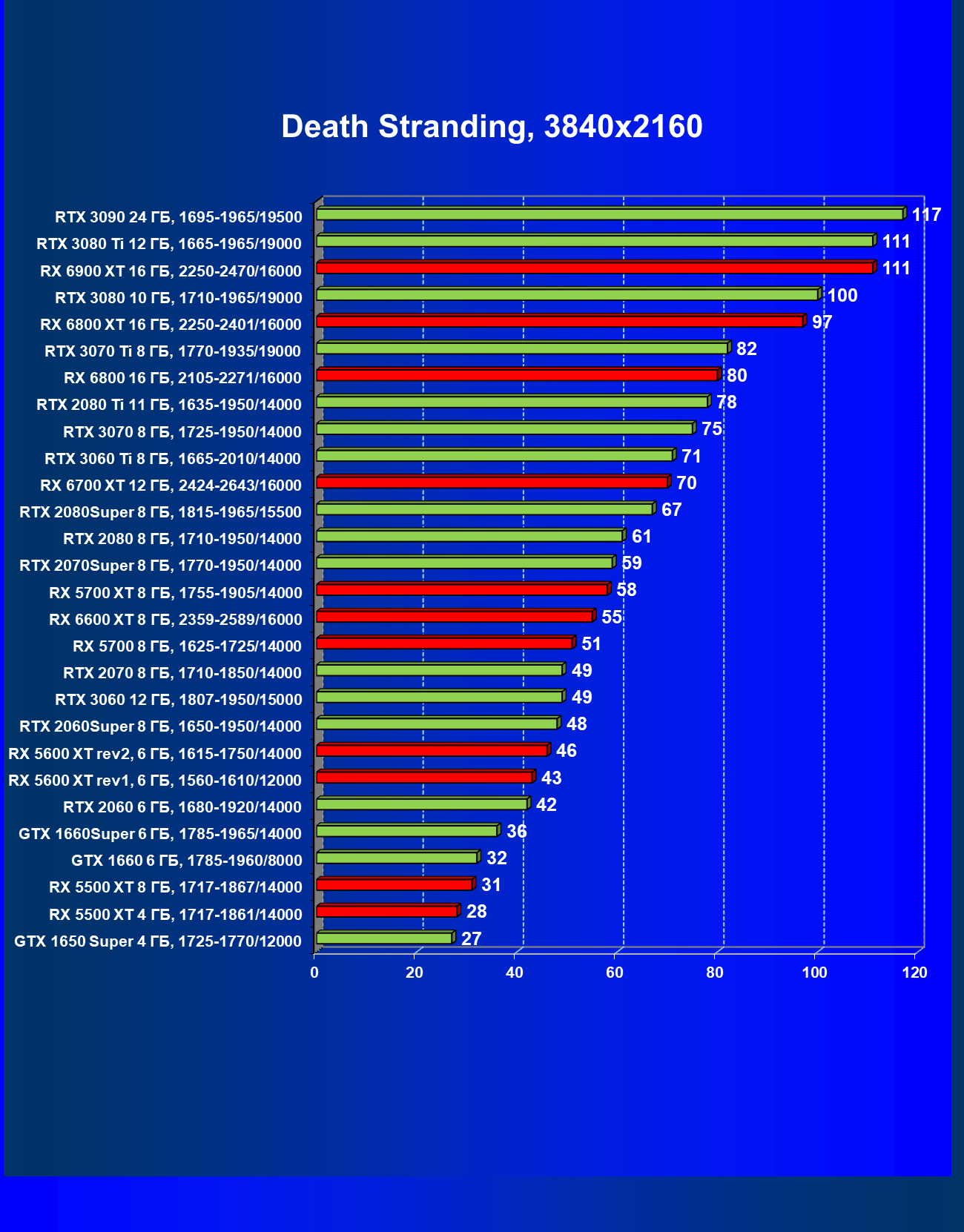

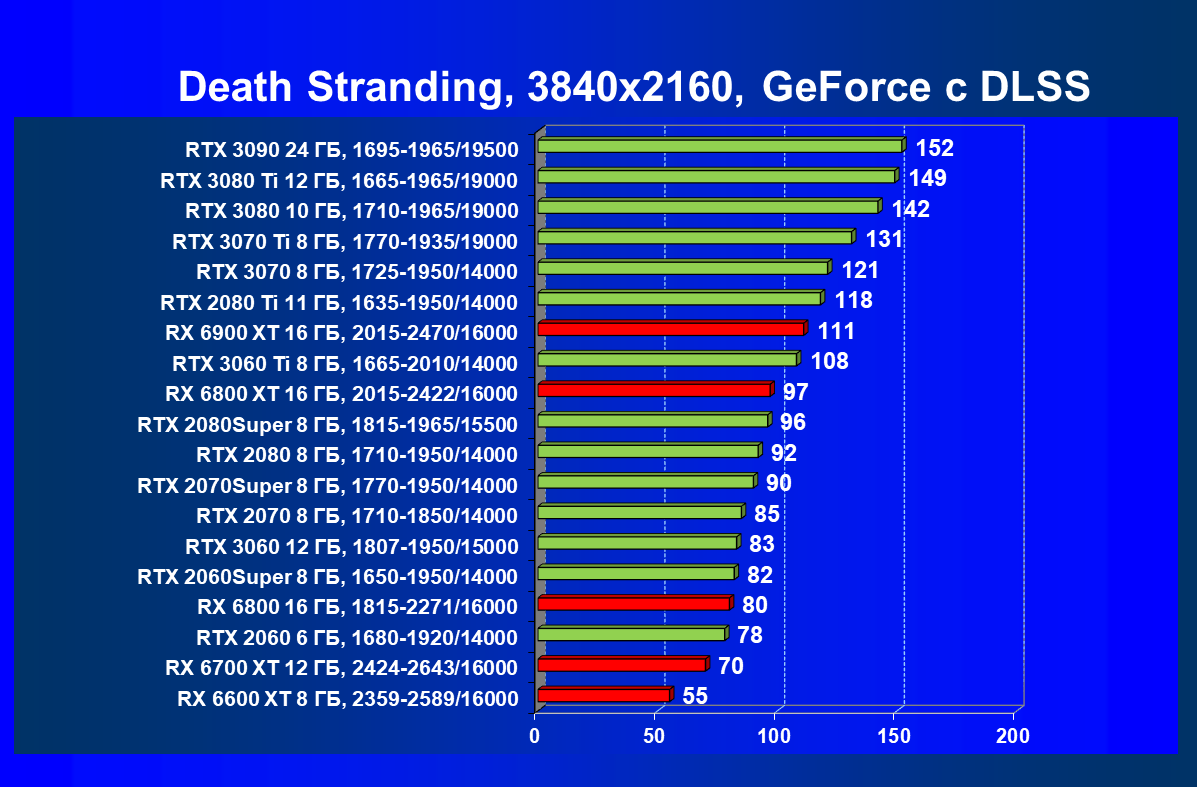

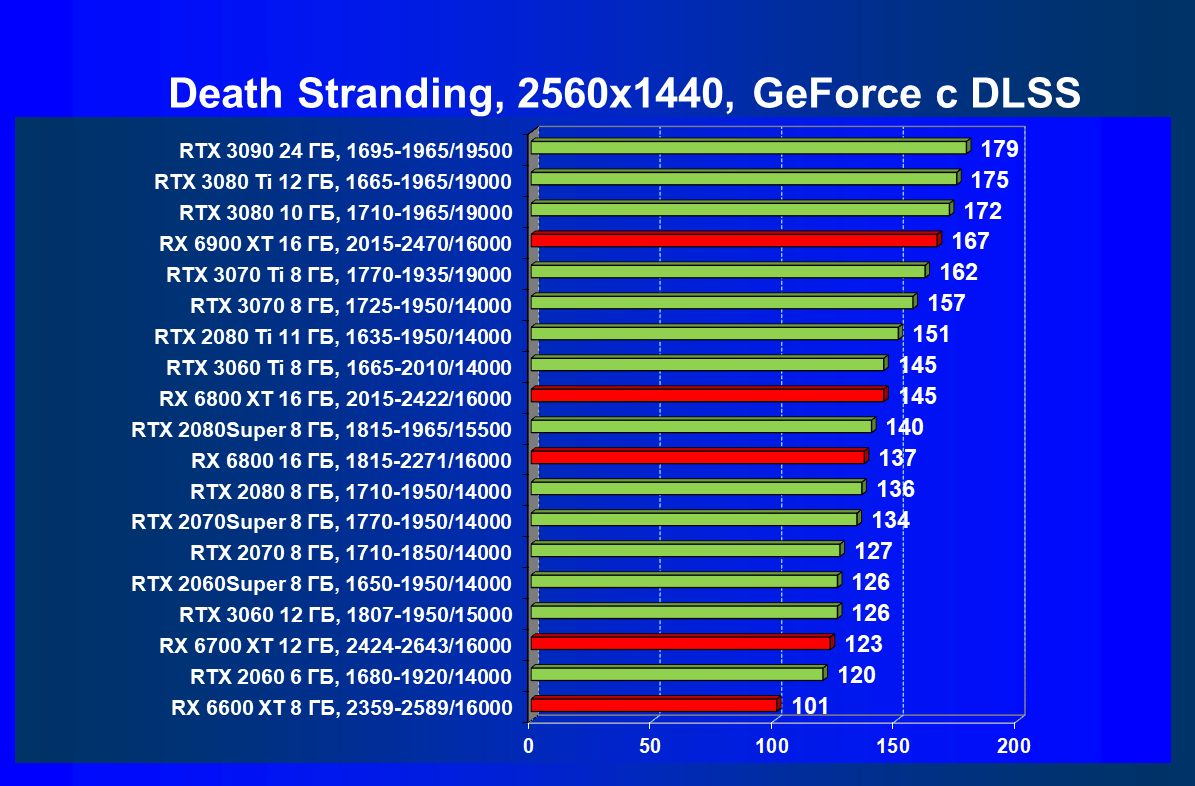

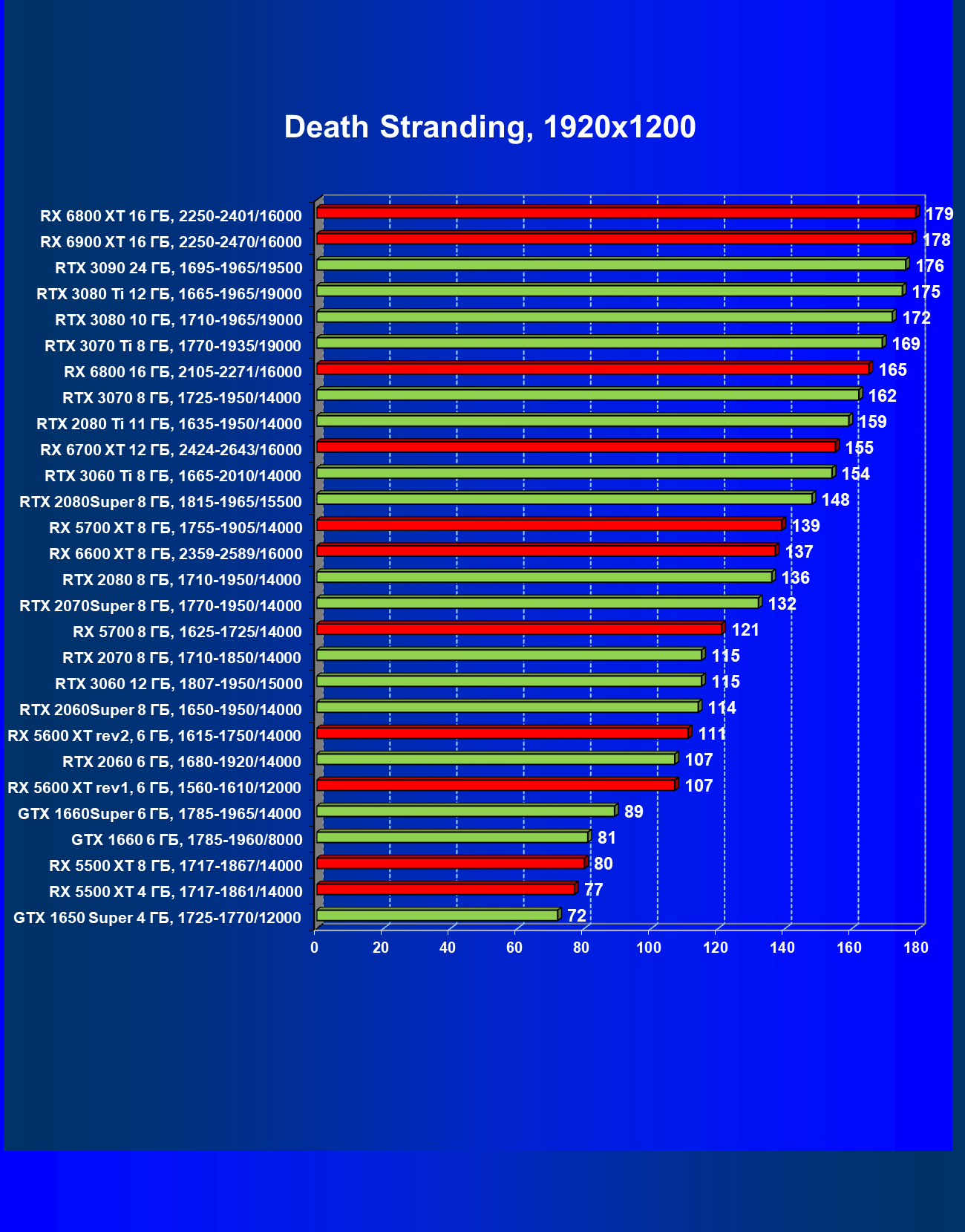

- Death Stranding (505 Games/Kojima Productions)

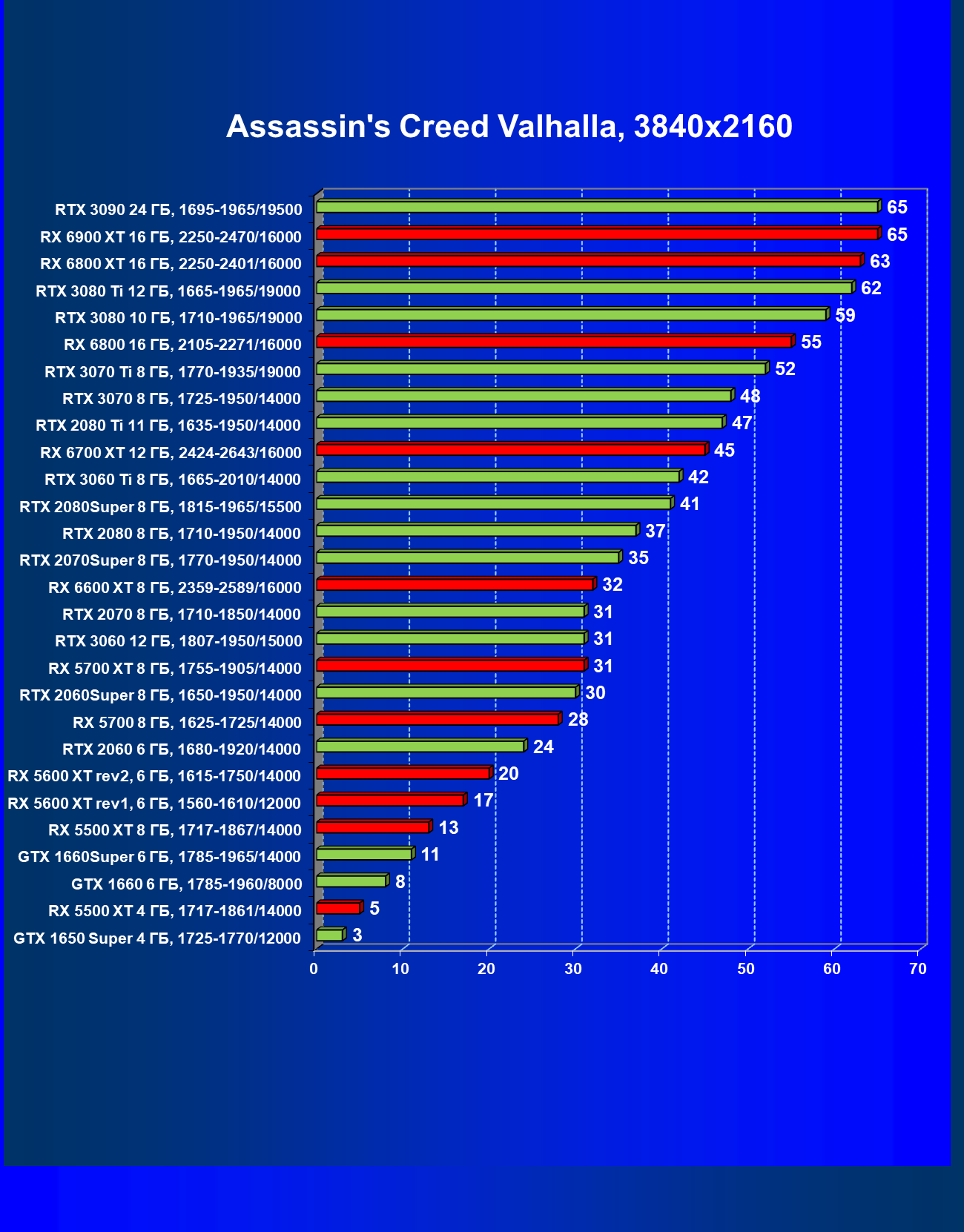

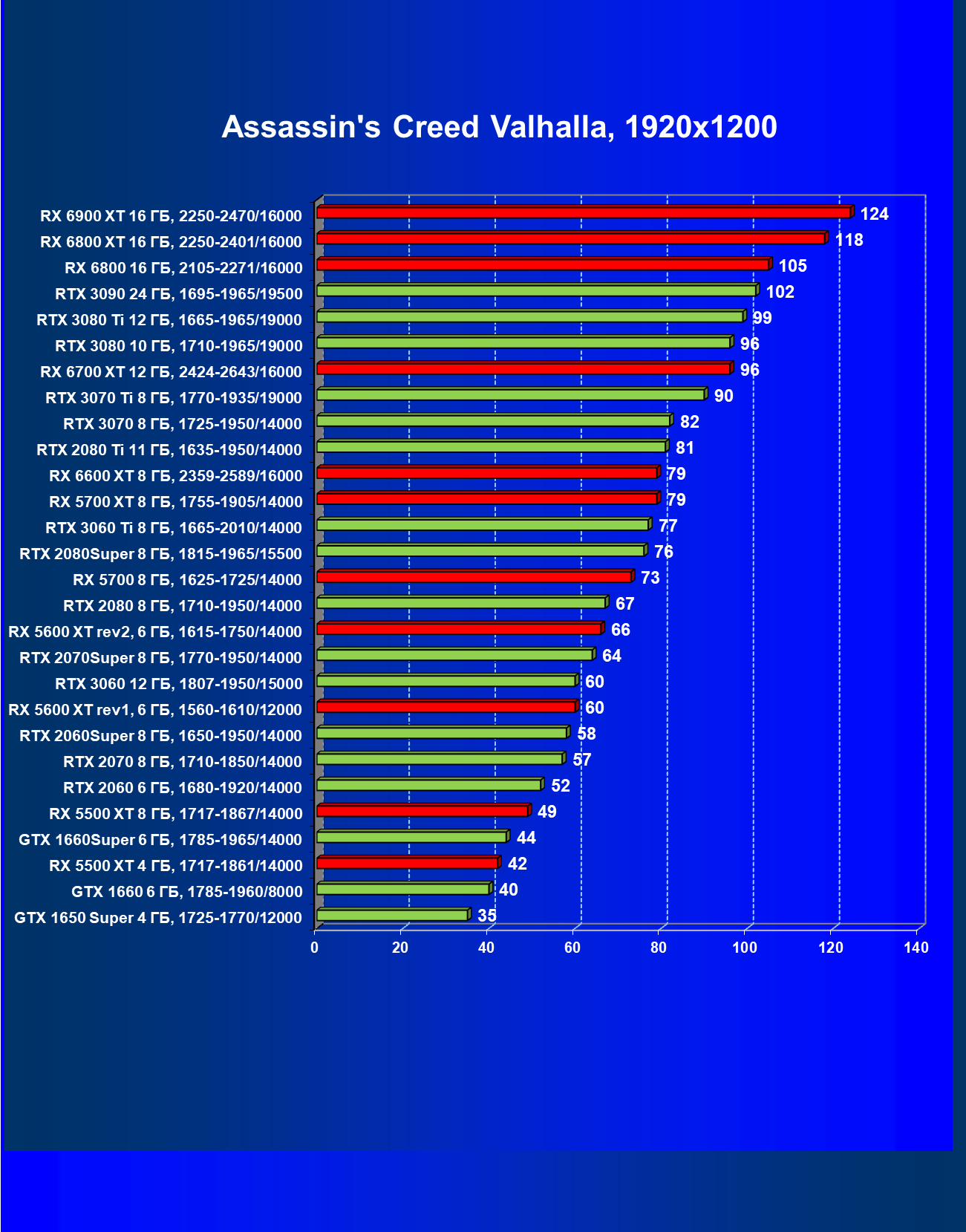

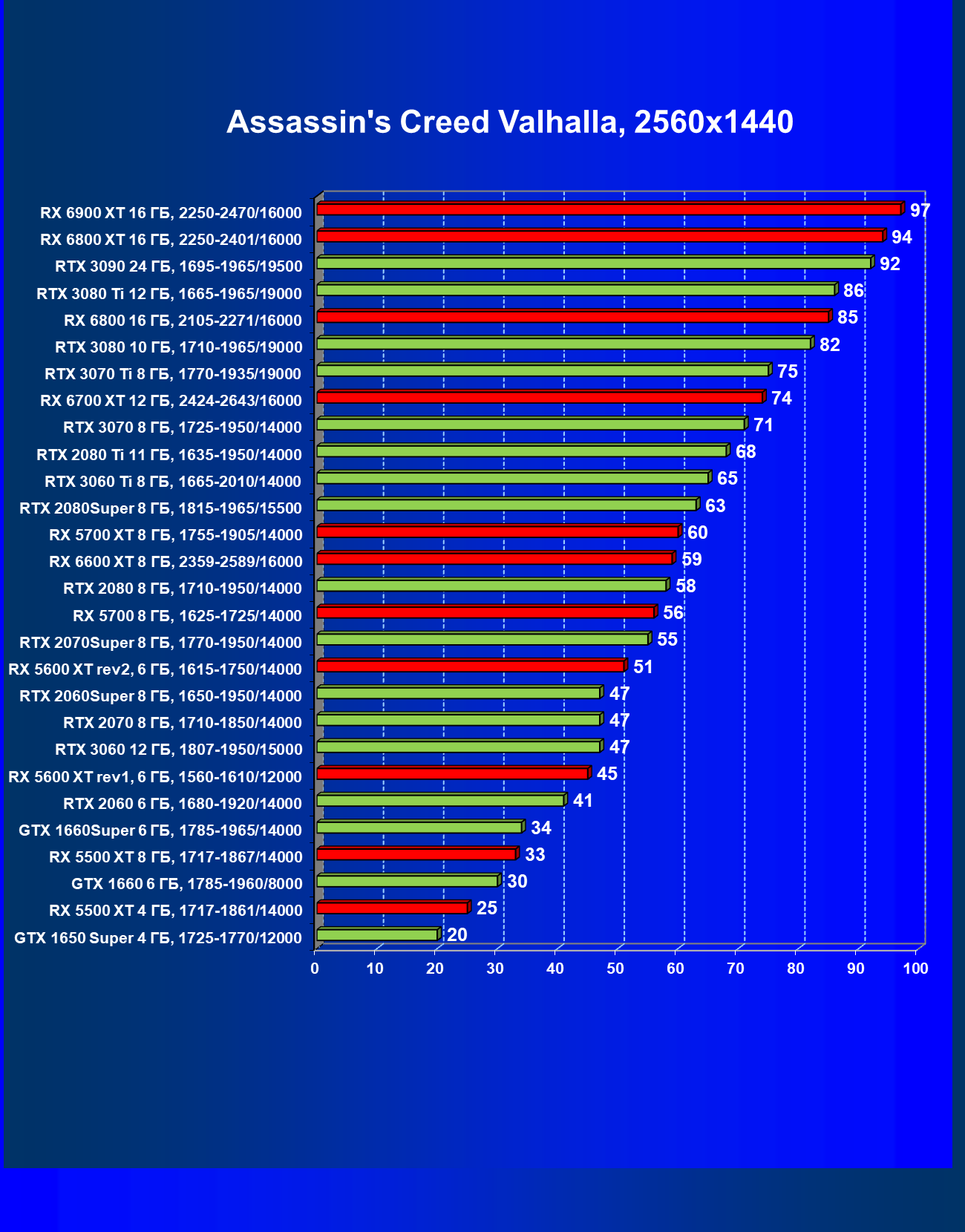

- Assassin’s Creed Valhalla (Ubisoft/Ubisoft)

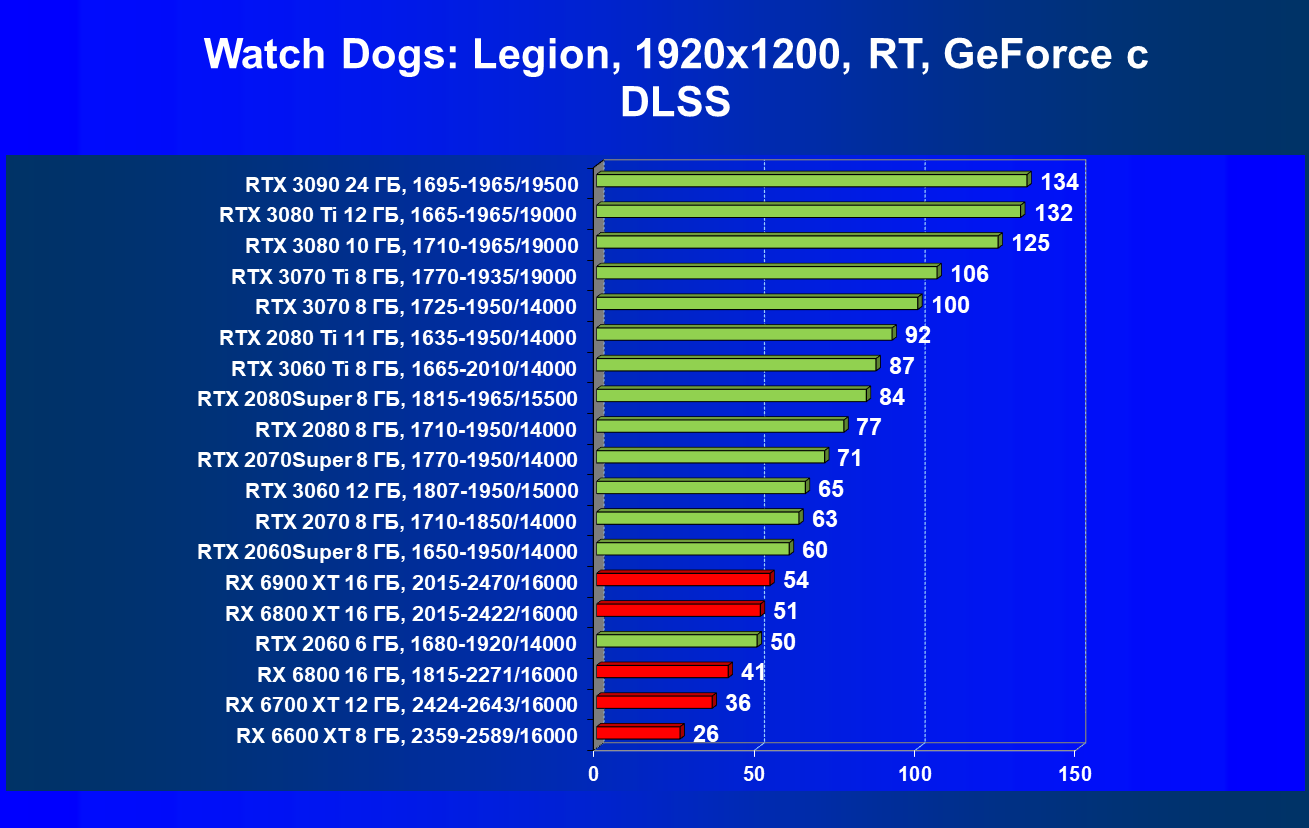

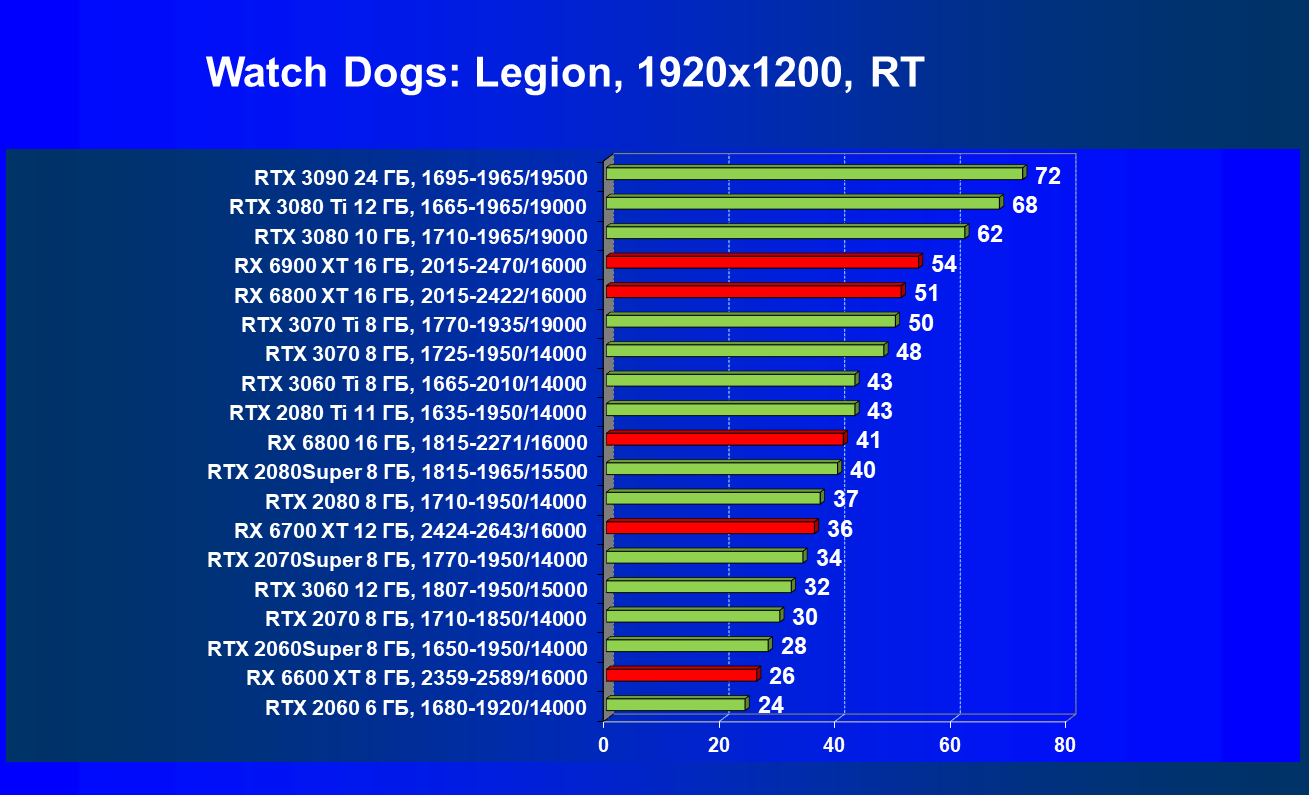

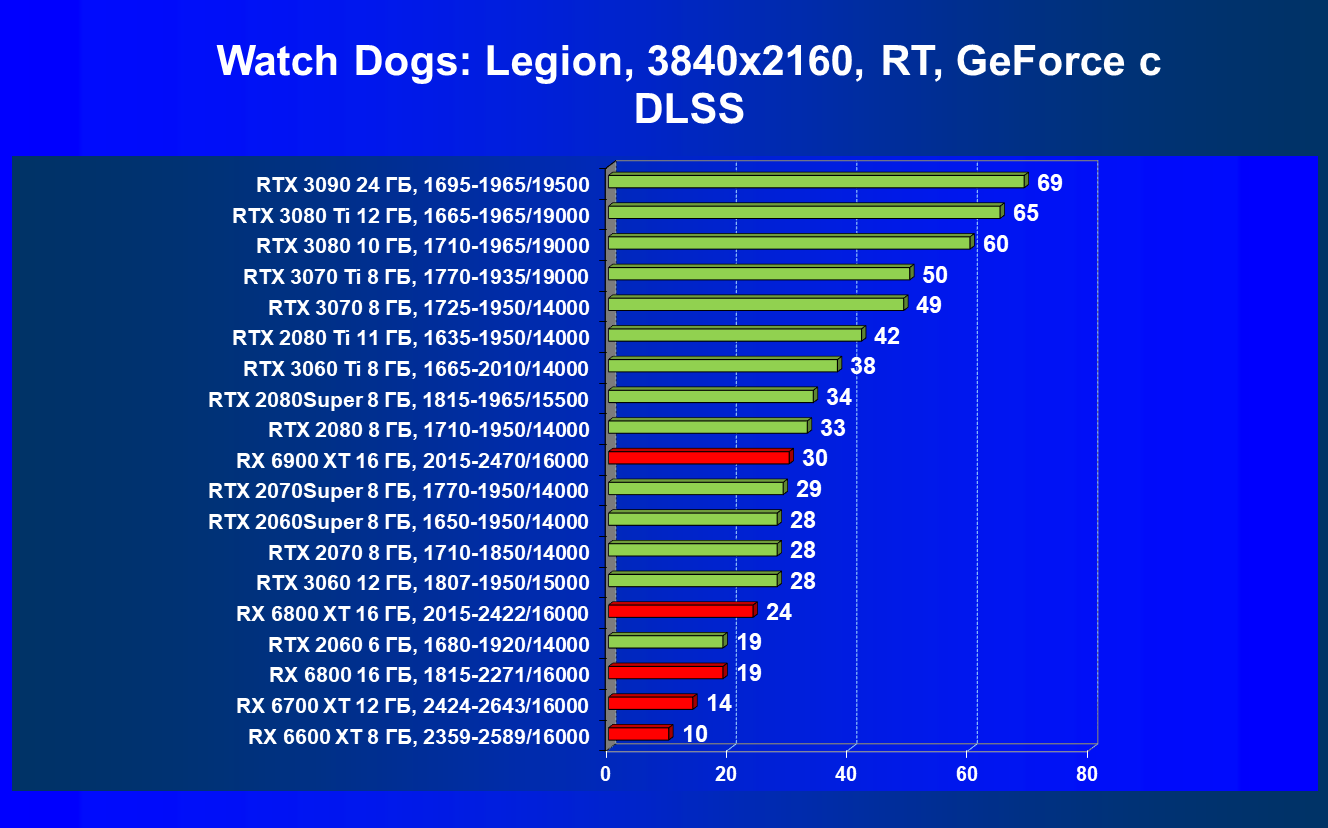

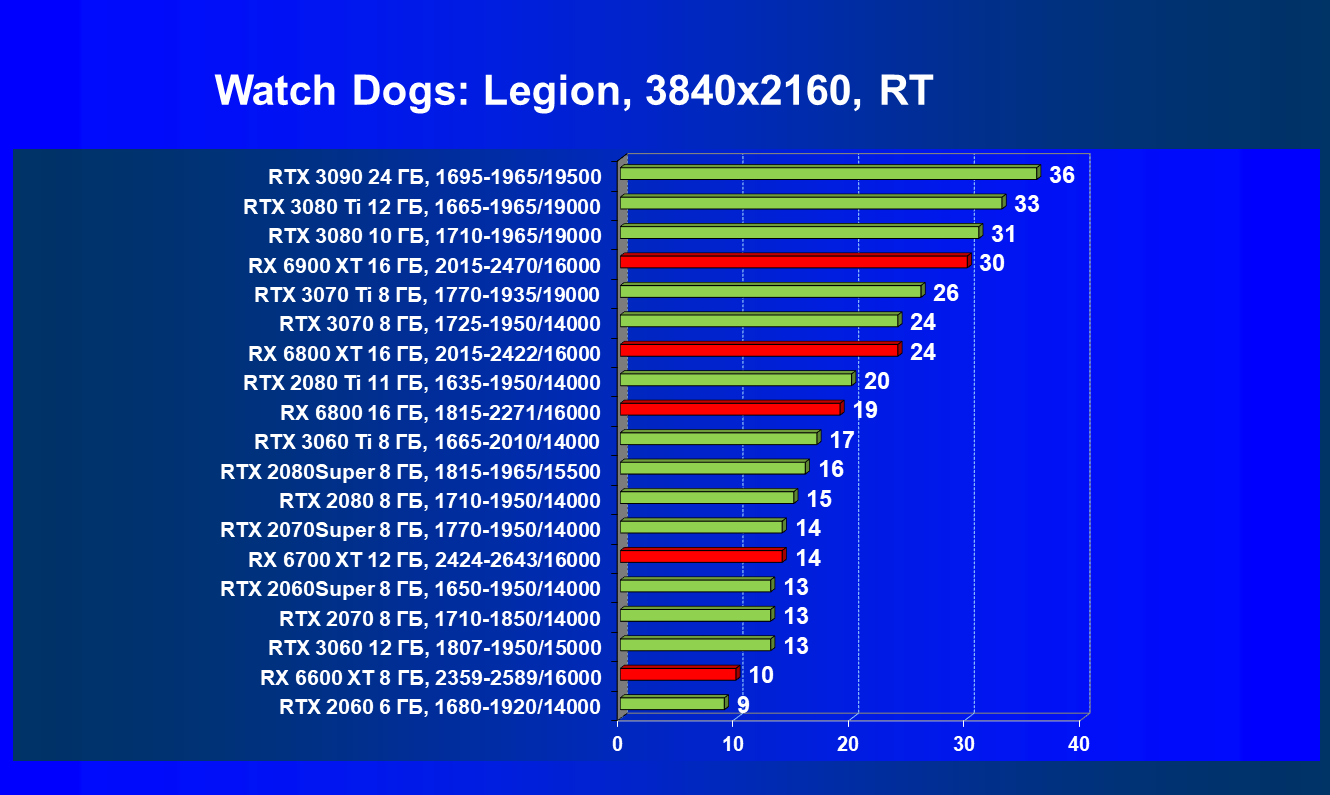

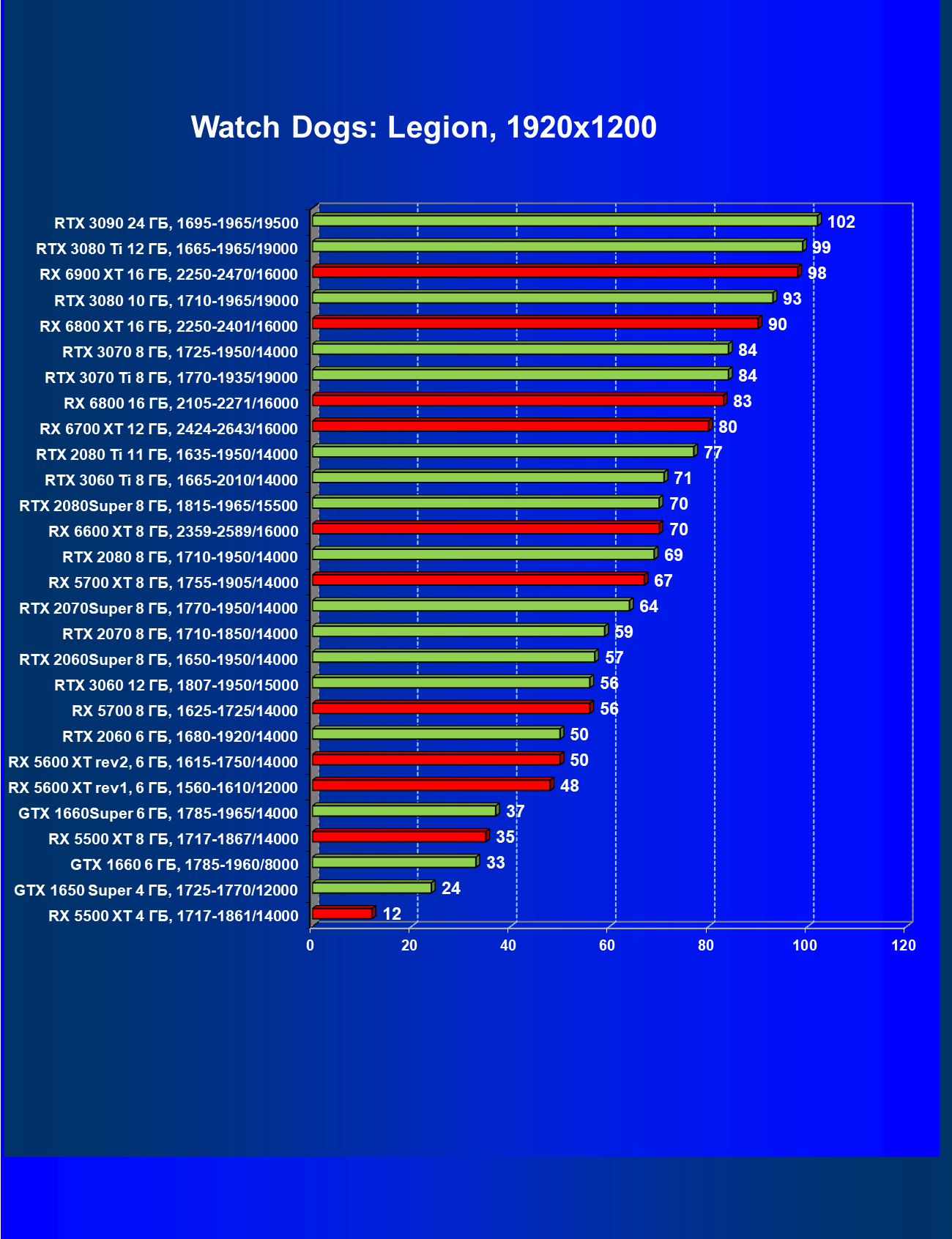

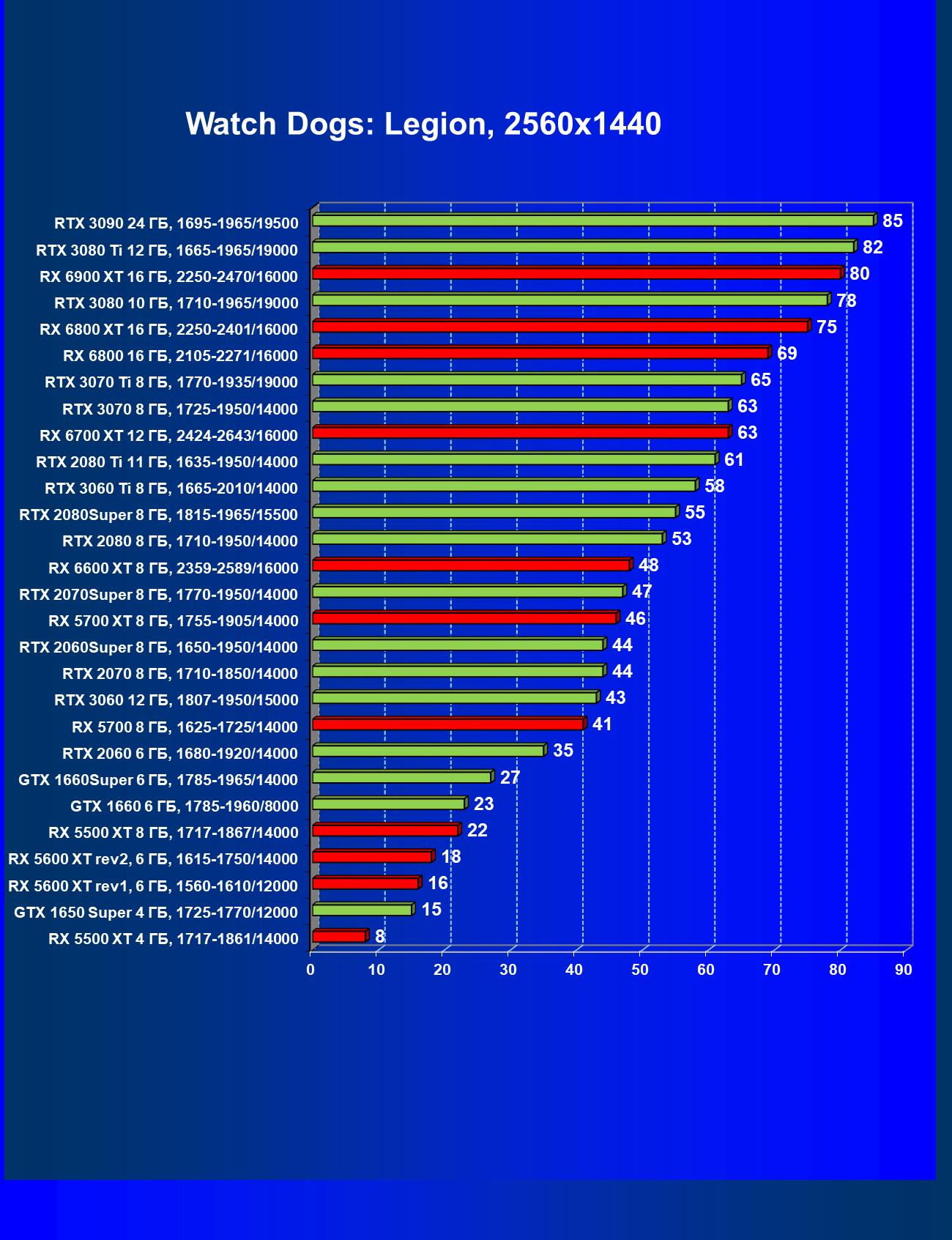

- Watch Dogs: Legion (Ubisoft/Ubisoft)

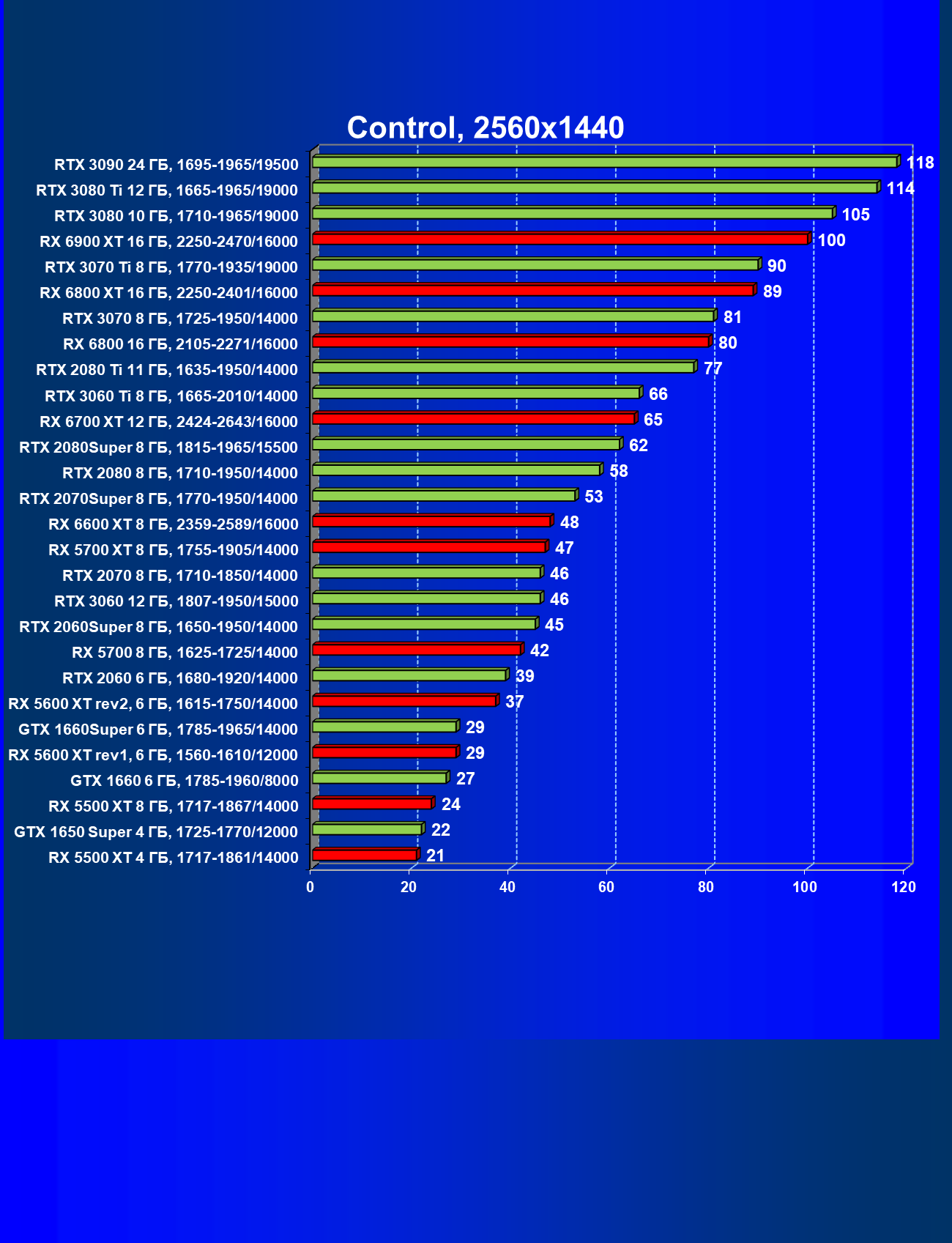

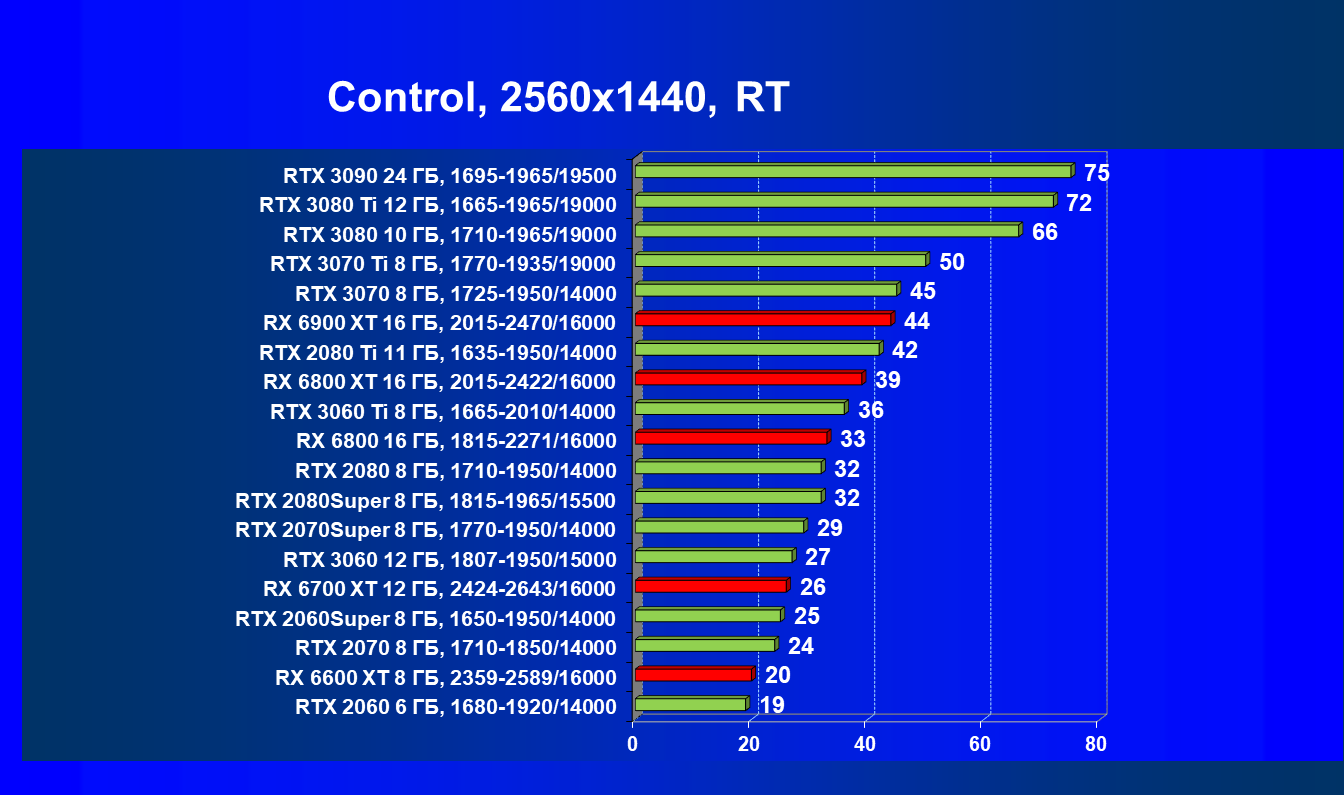

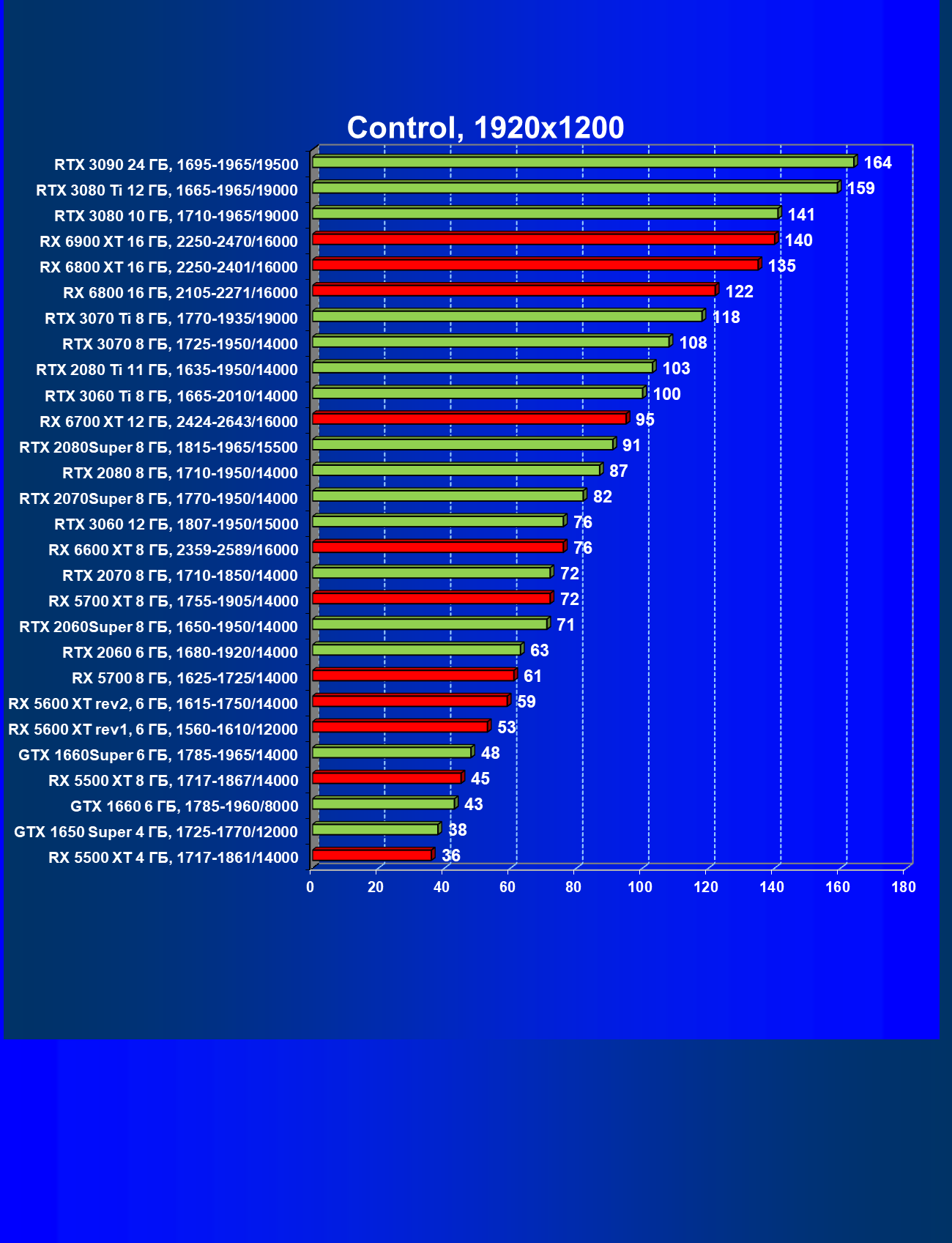

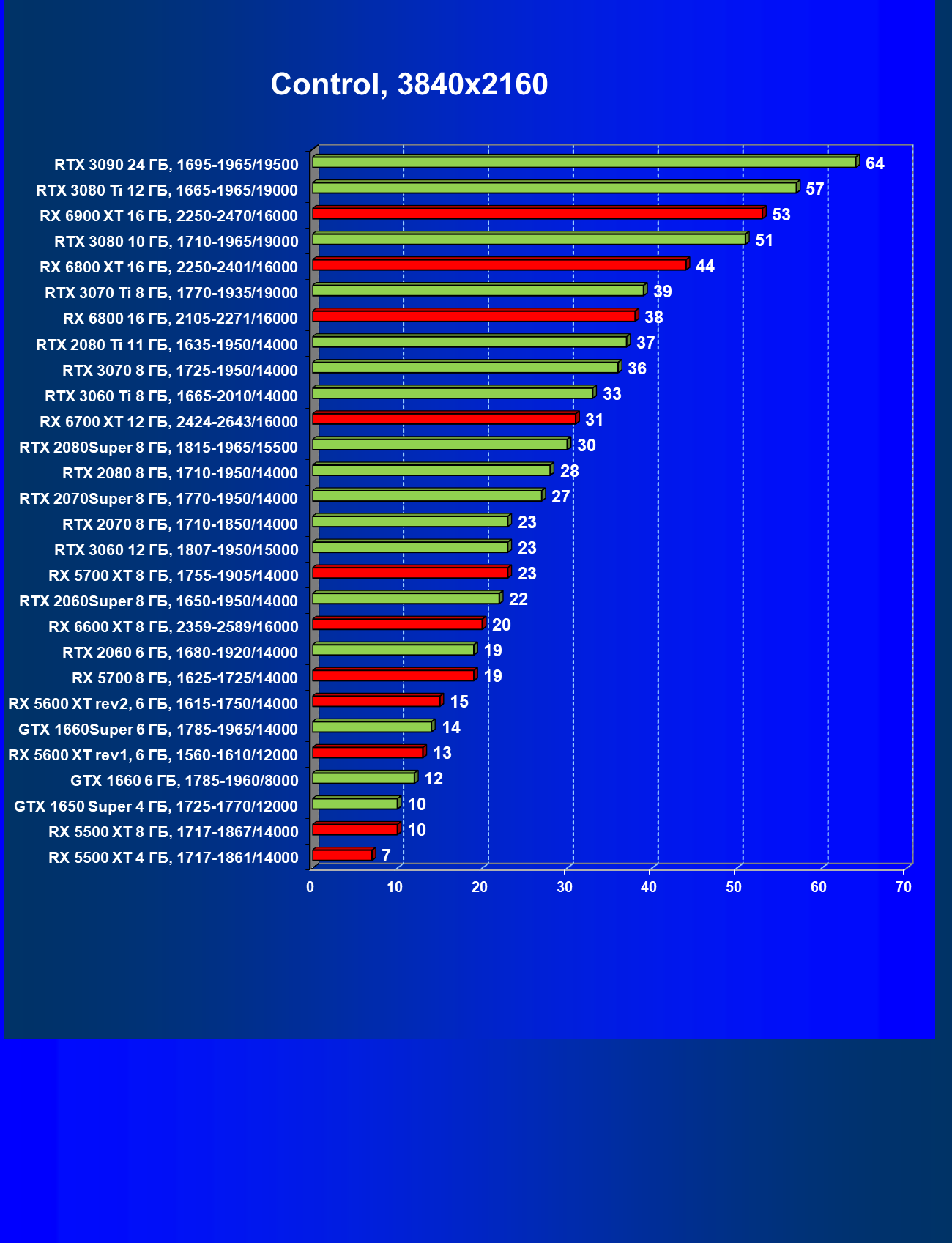

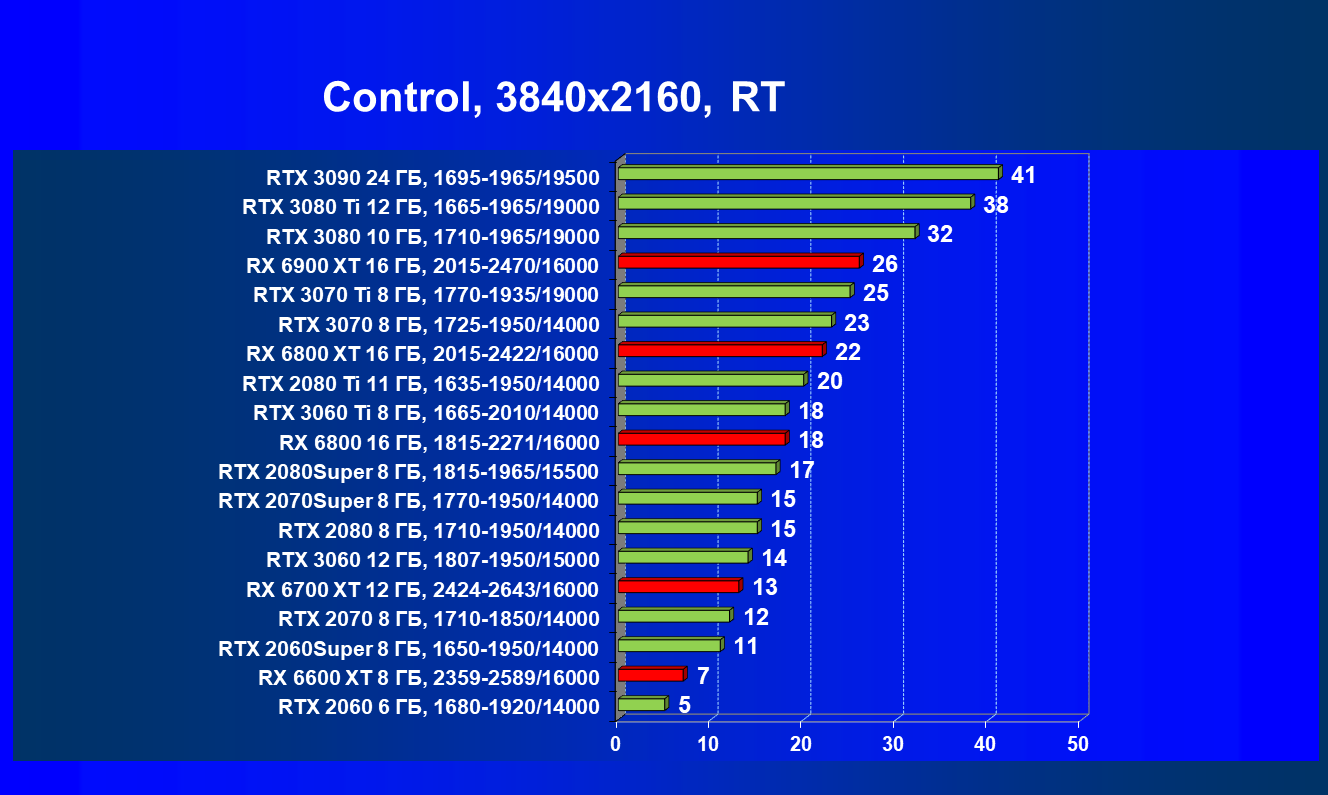

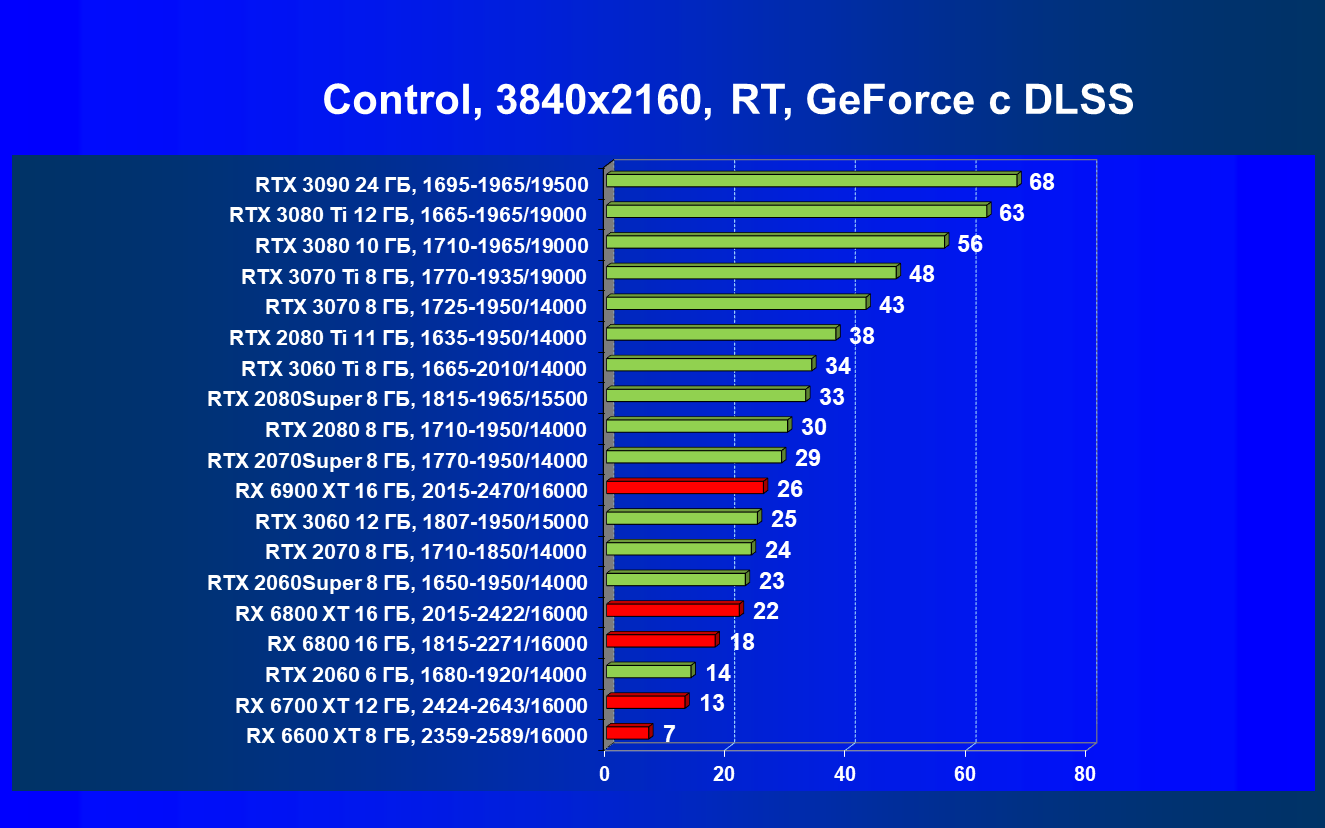

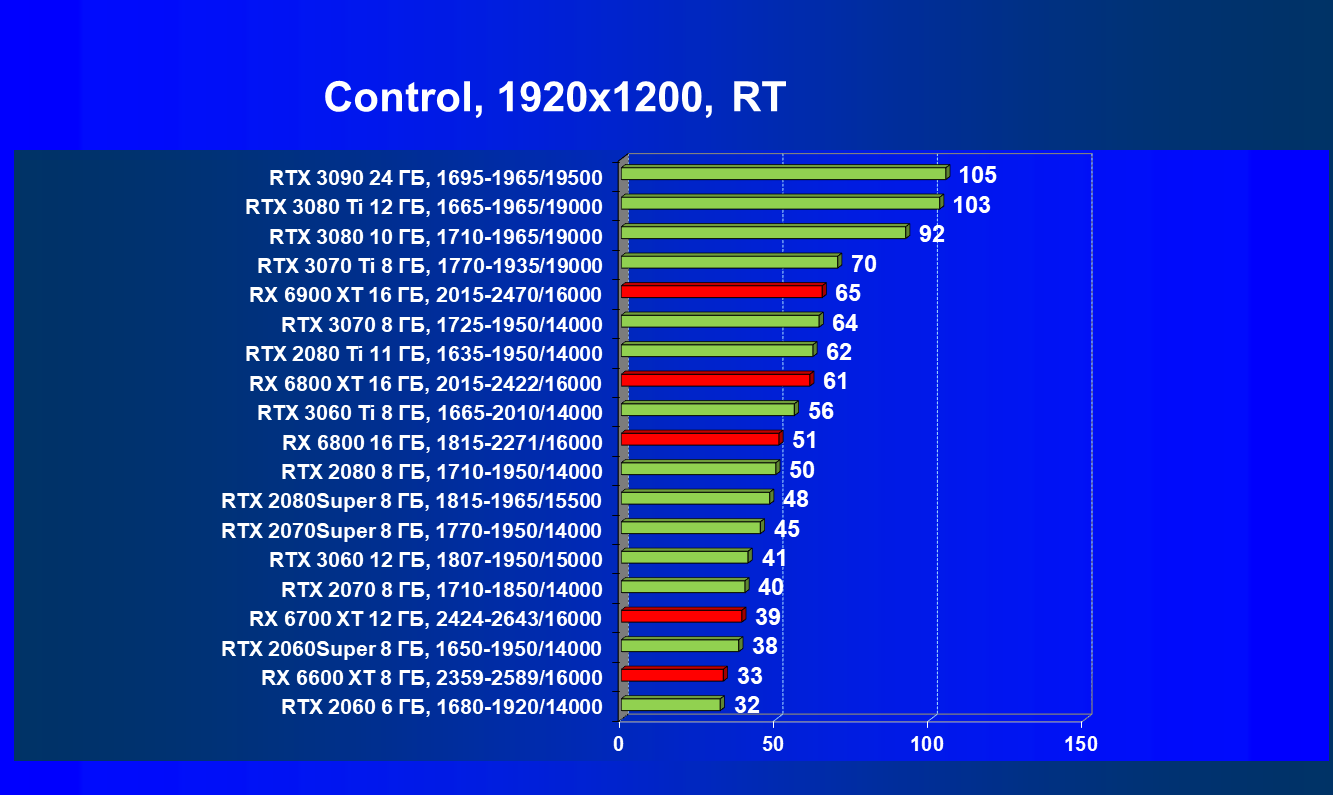

- Control (505 Games/Remedy Entertainment)

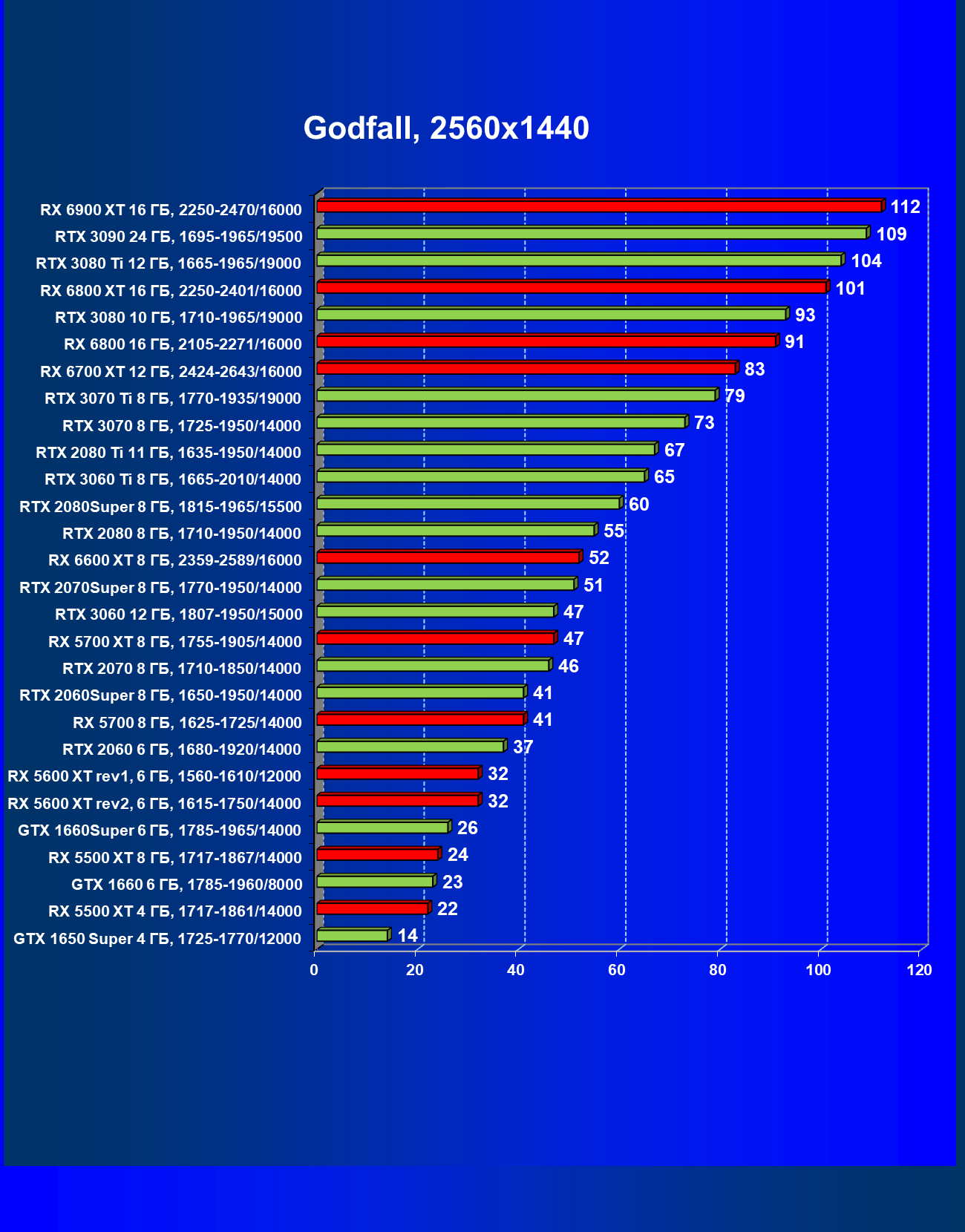

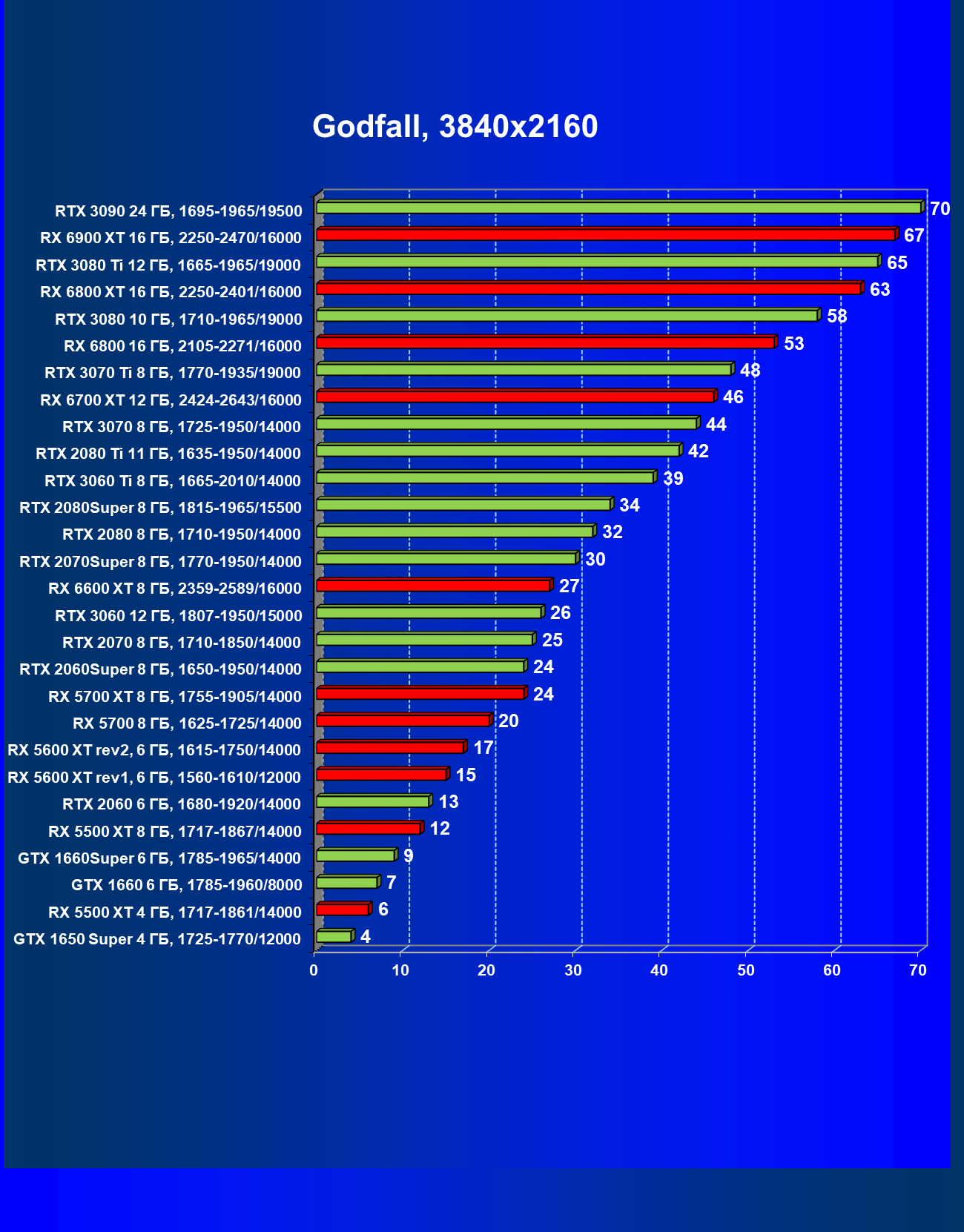

- Godfall (Gearbox Publishing/Counterplay Games)

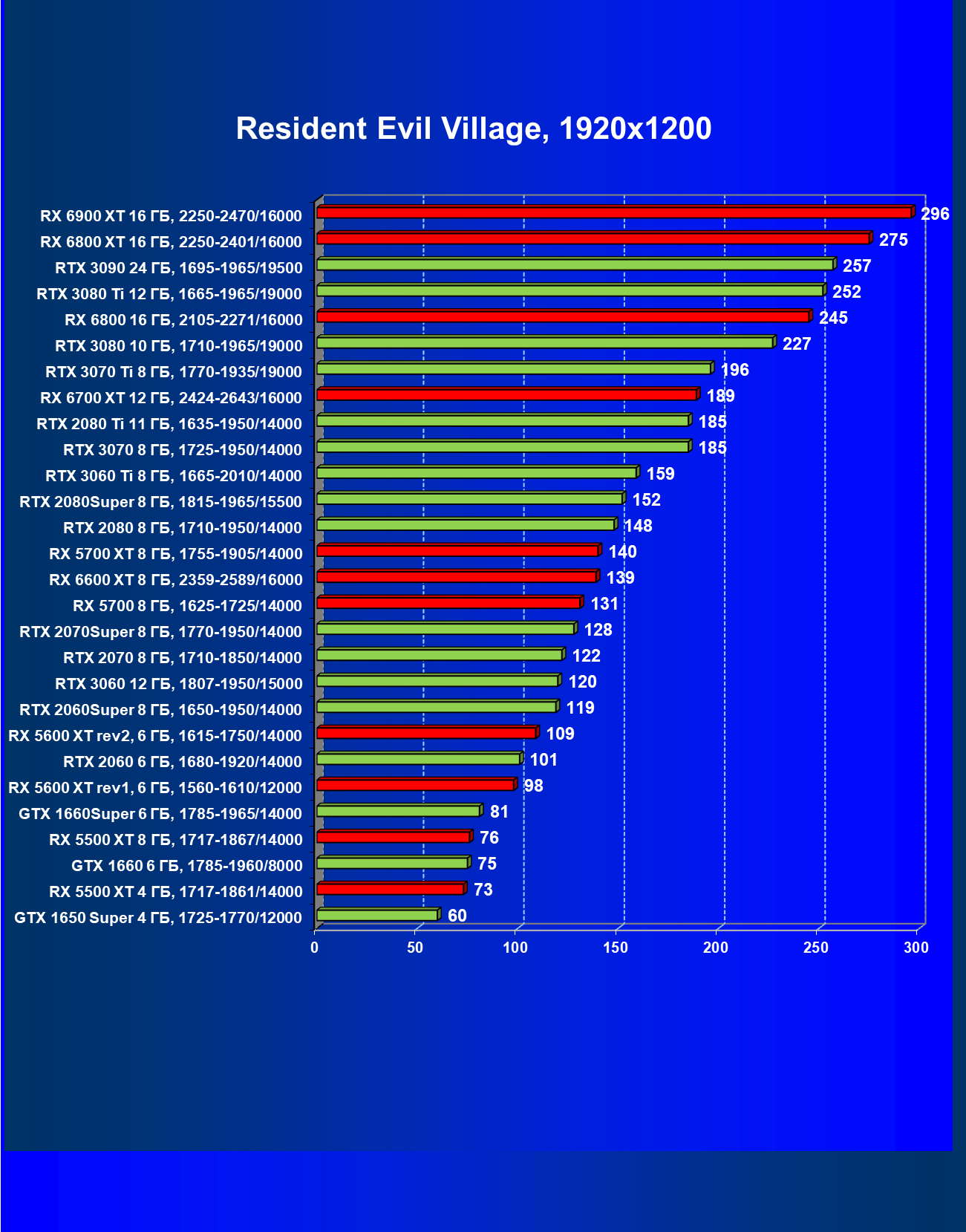

- Resident Evil Village (Capcom/Capcom)

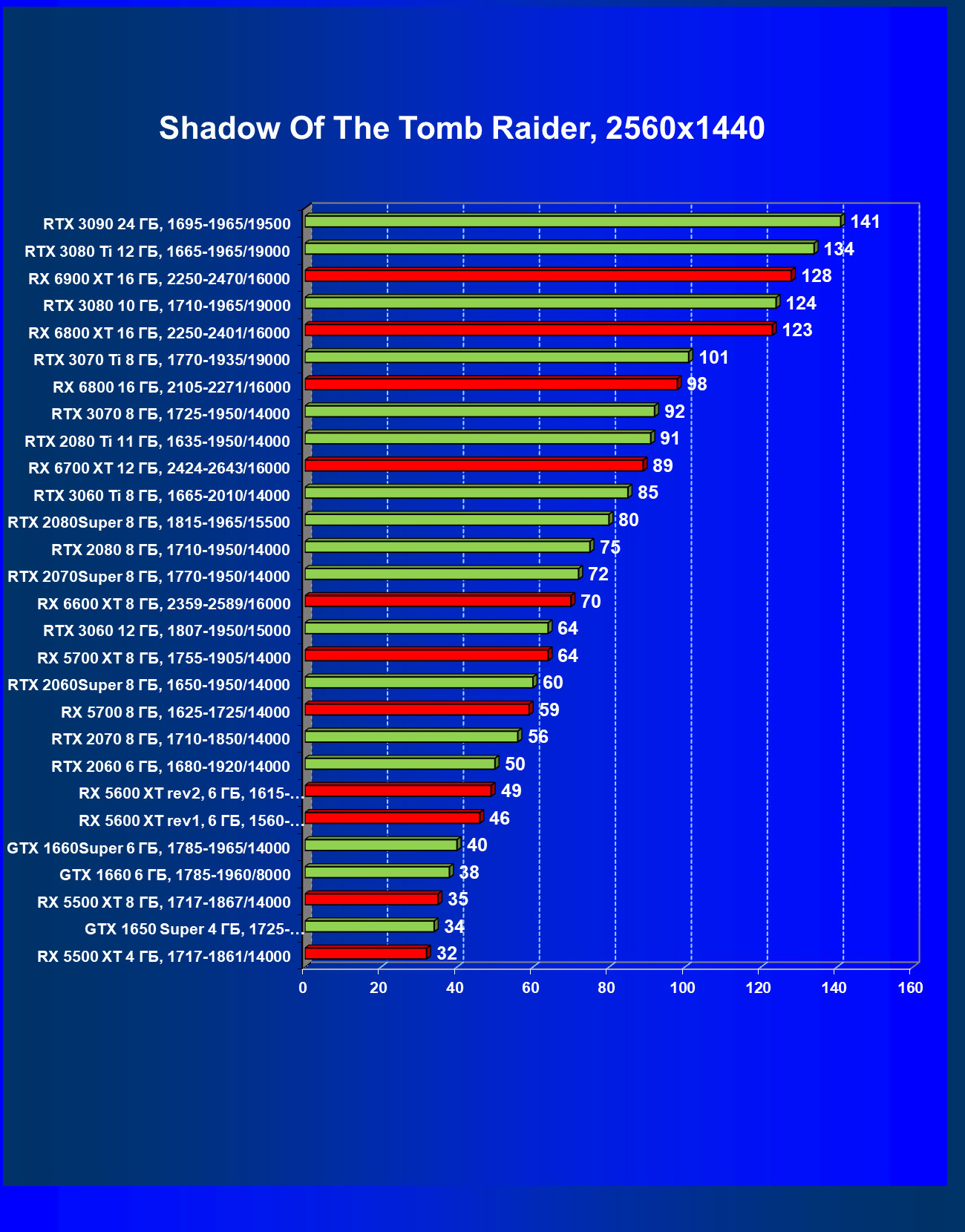

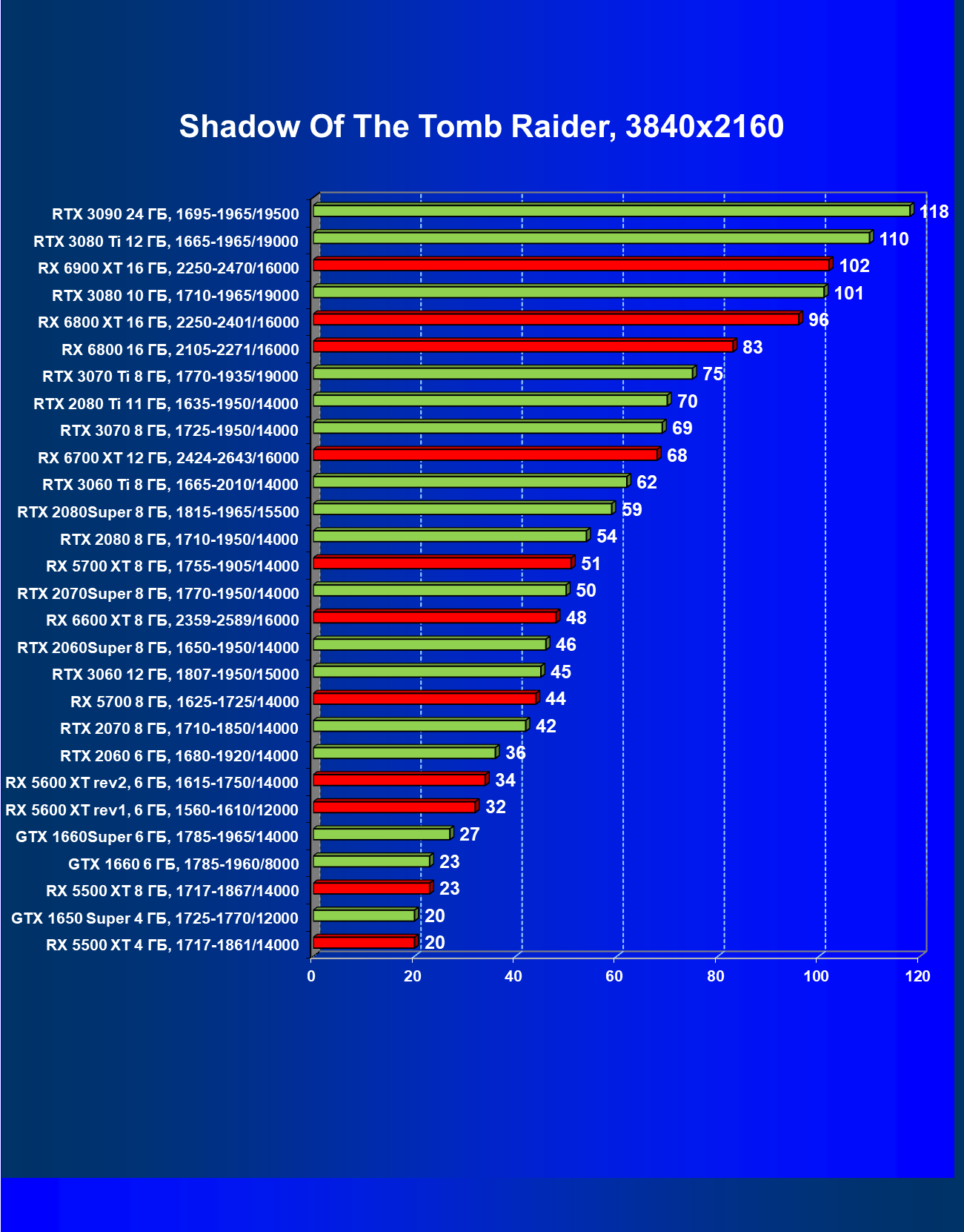

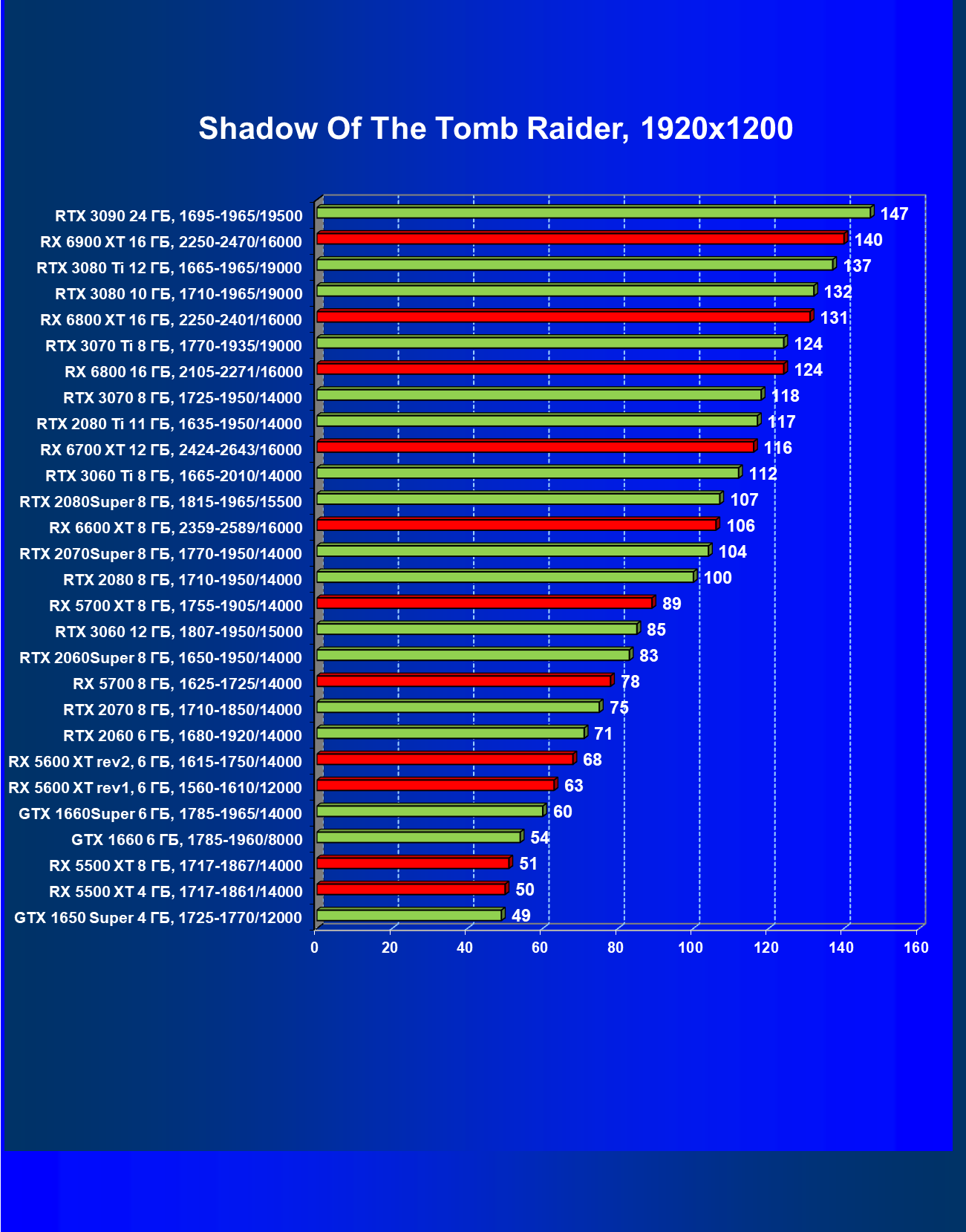

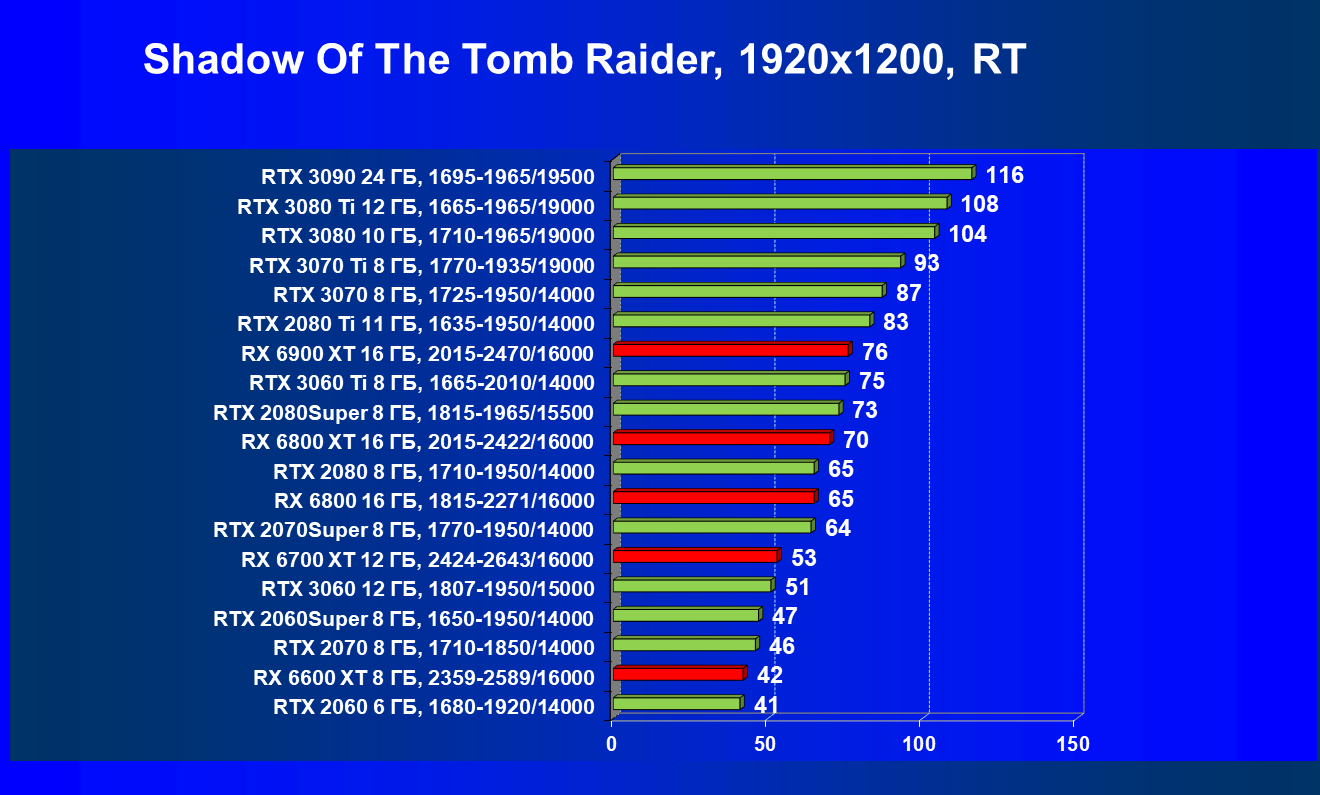

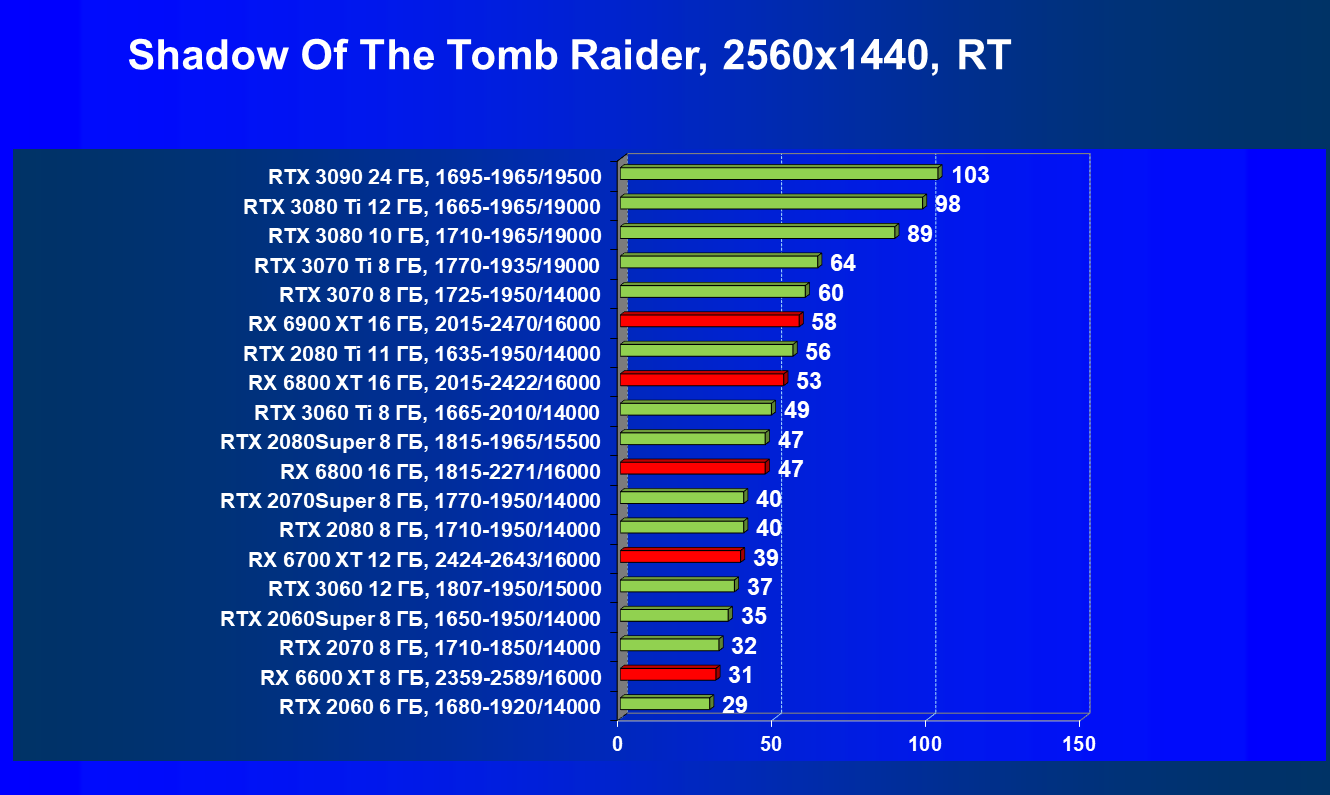

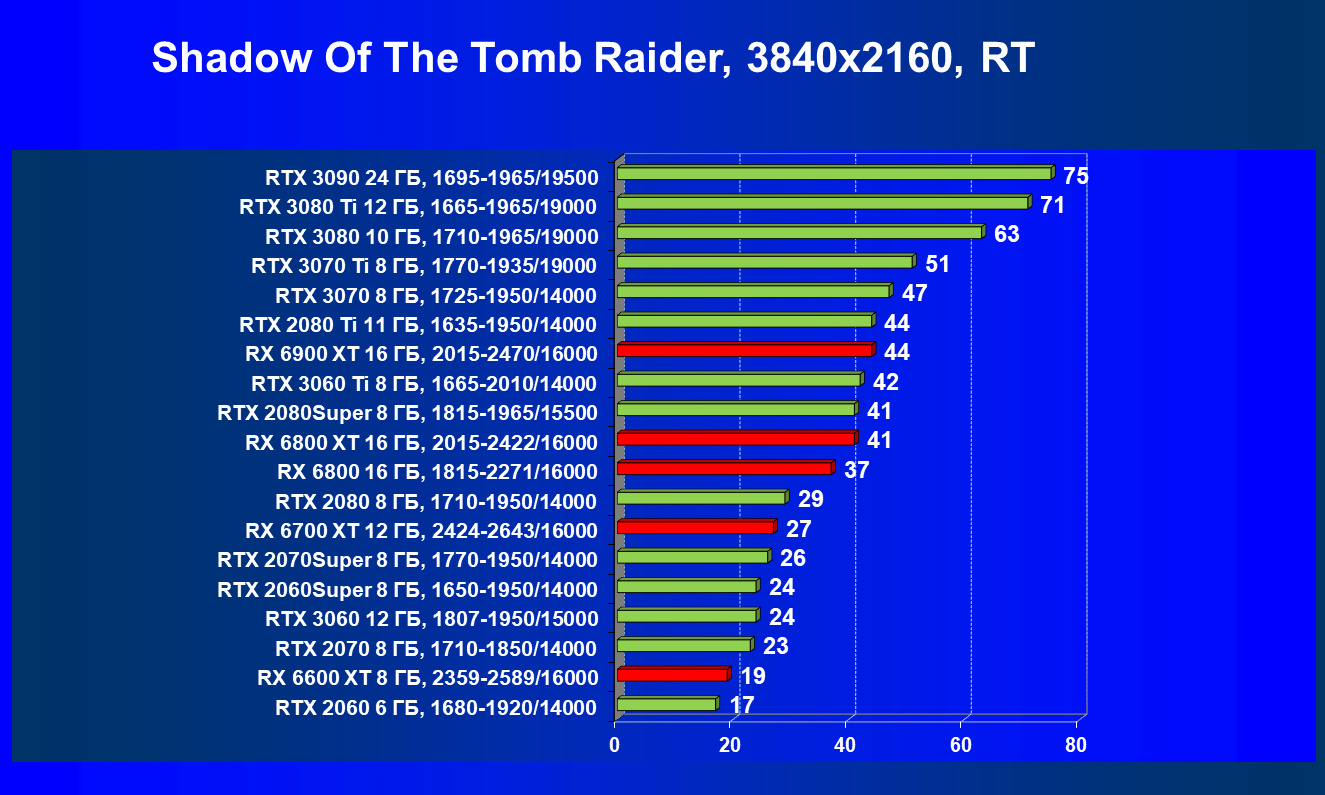

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен

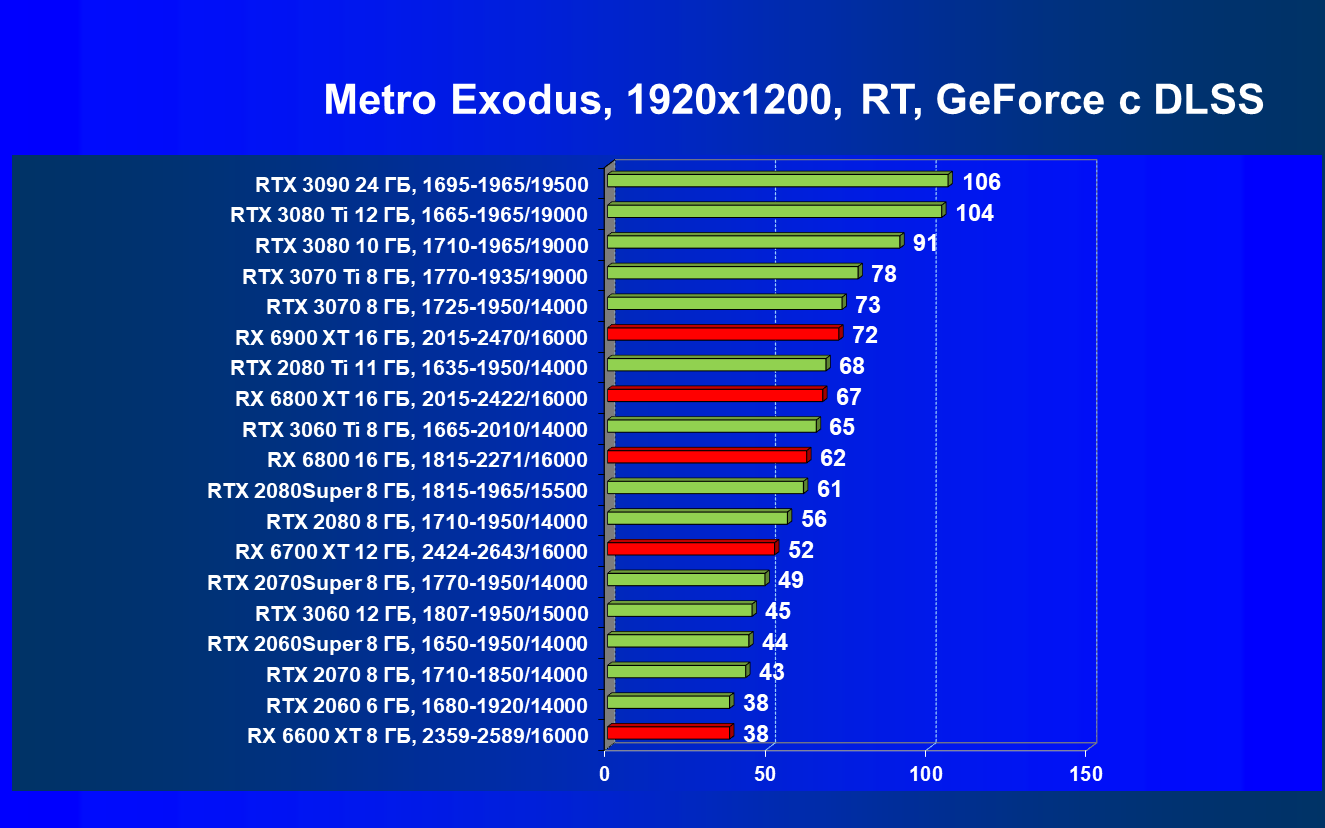

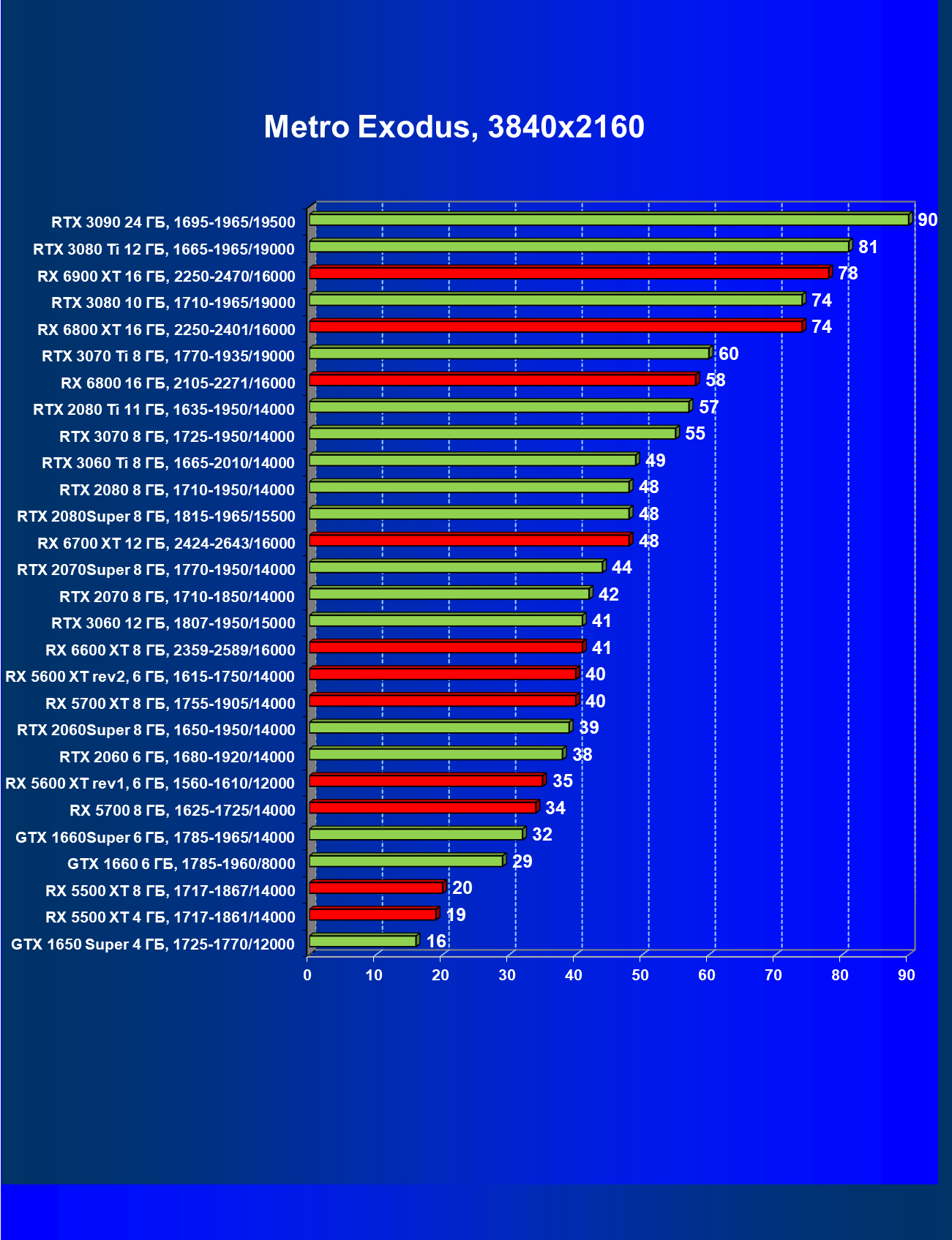

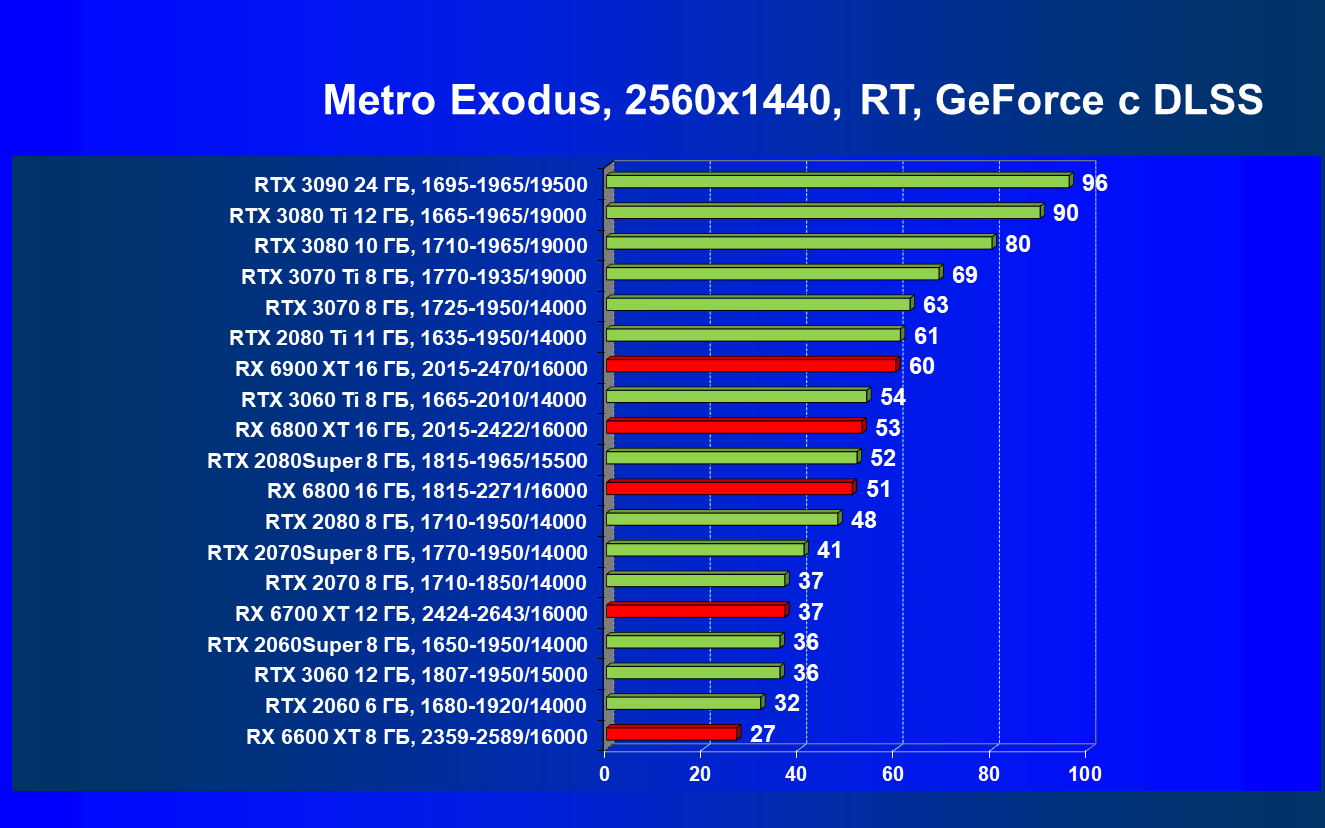

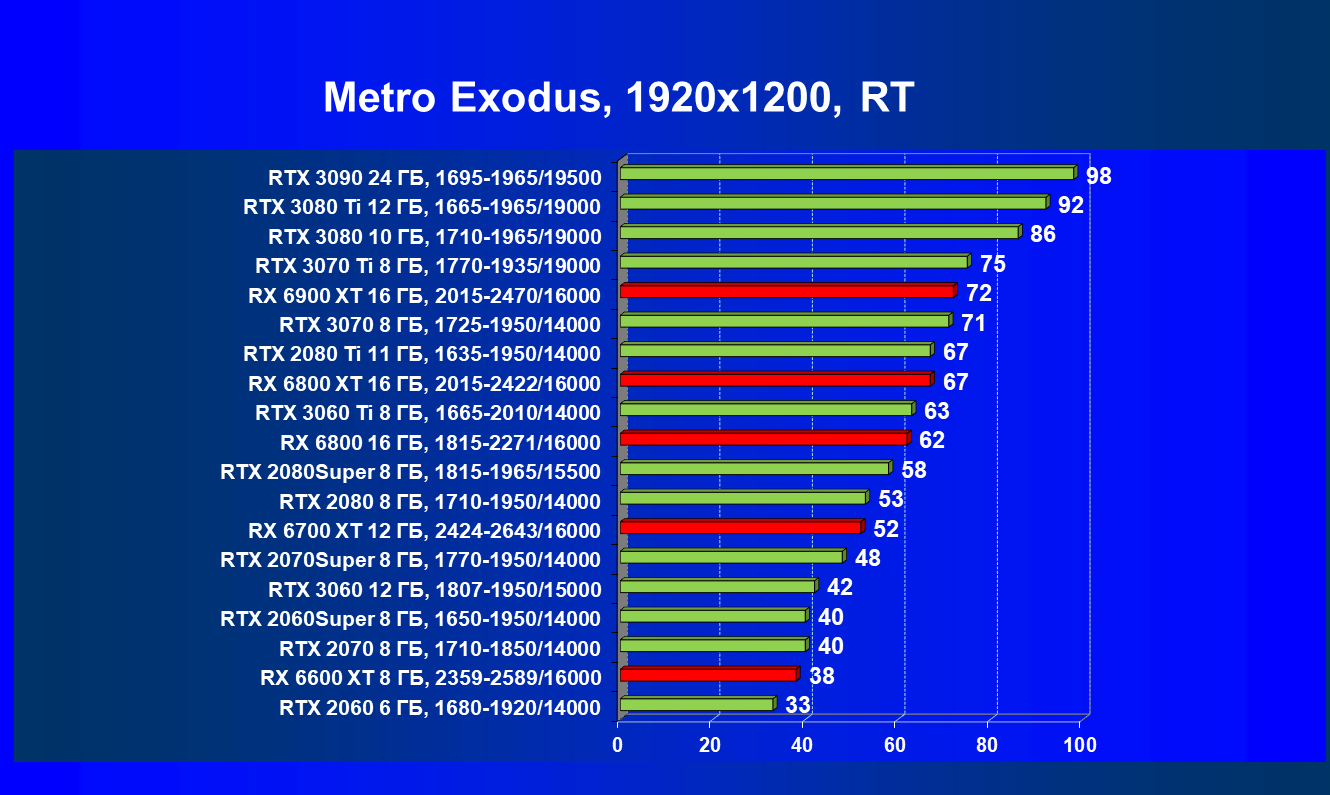

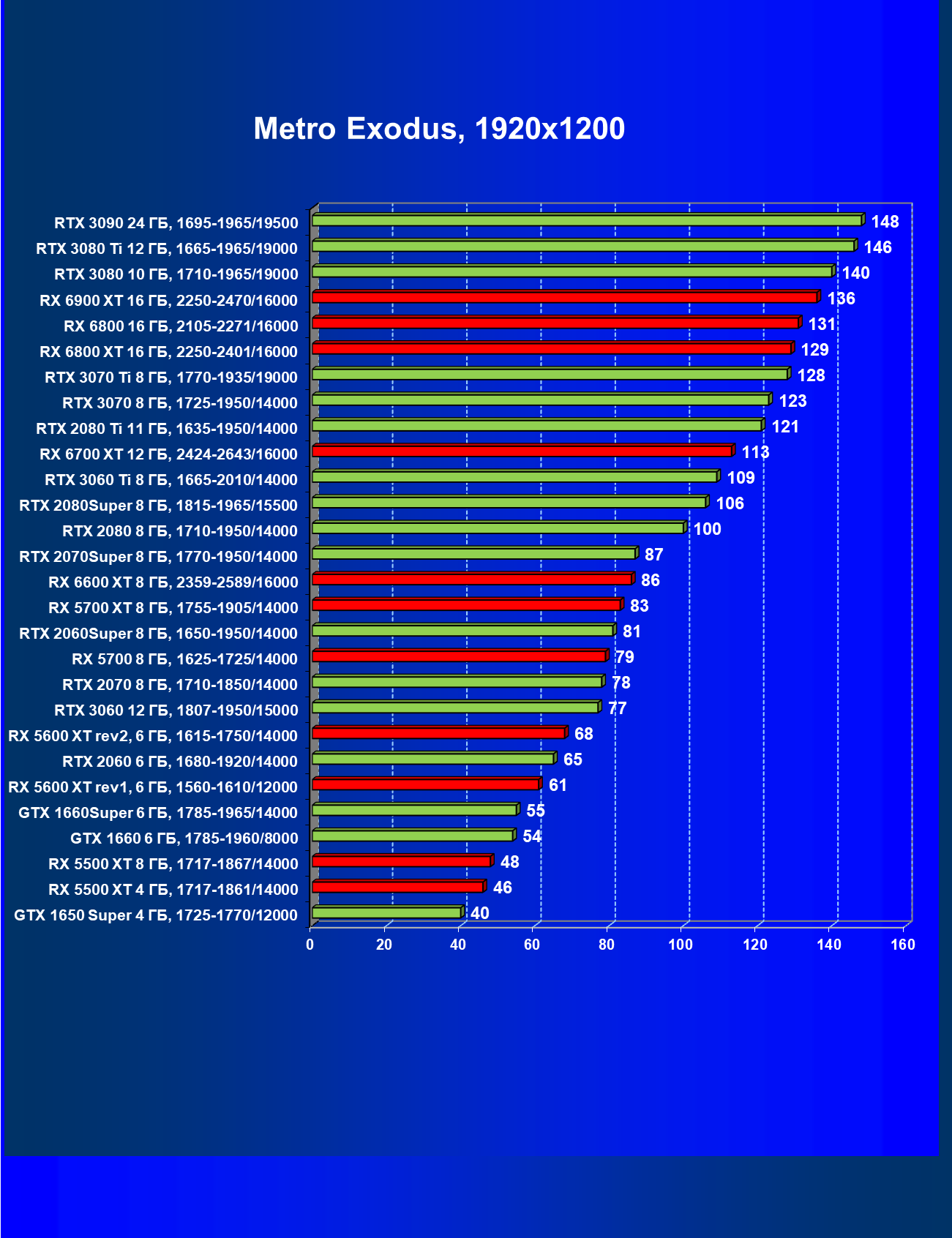

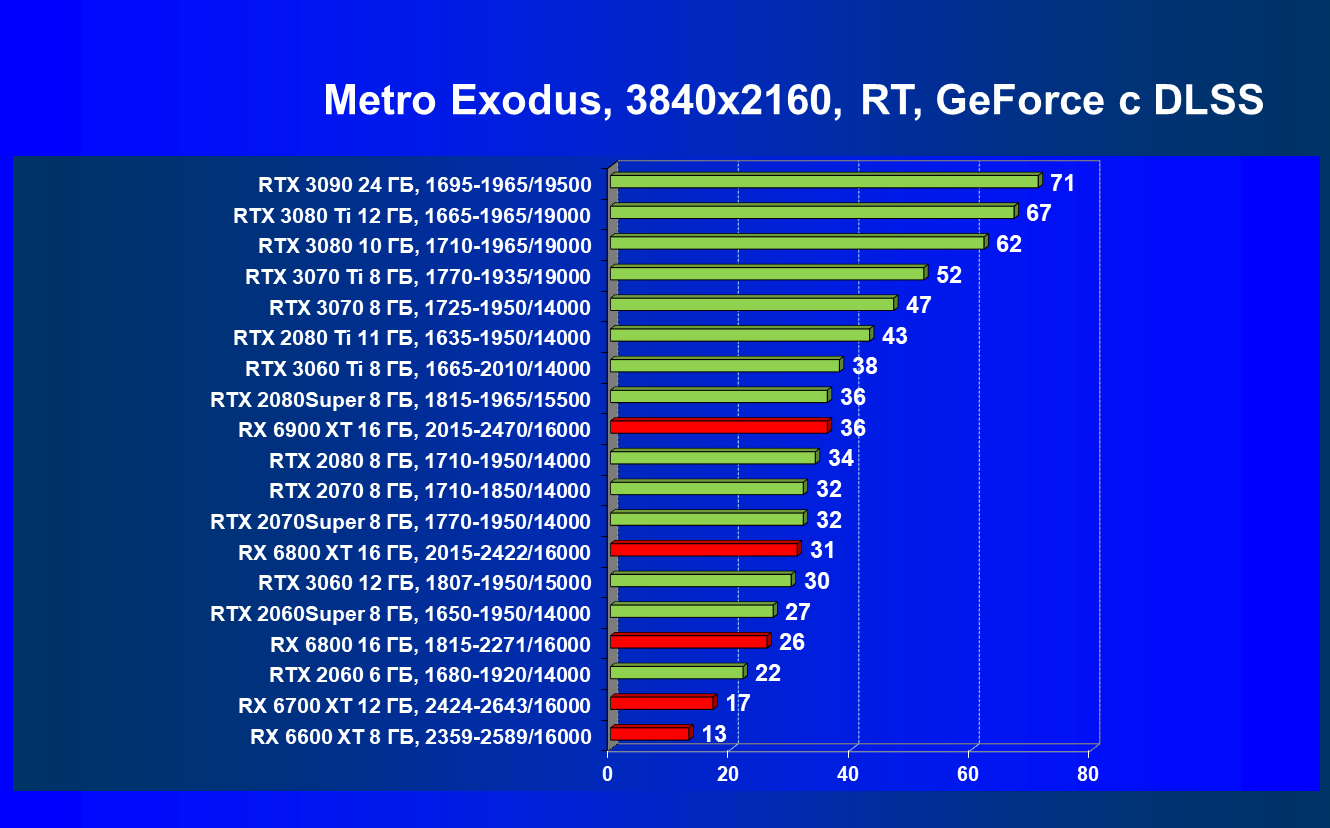

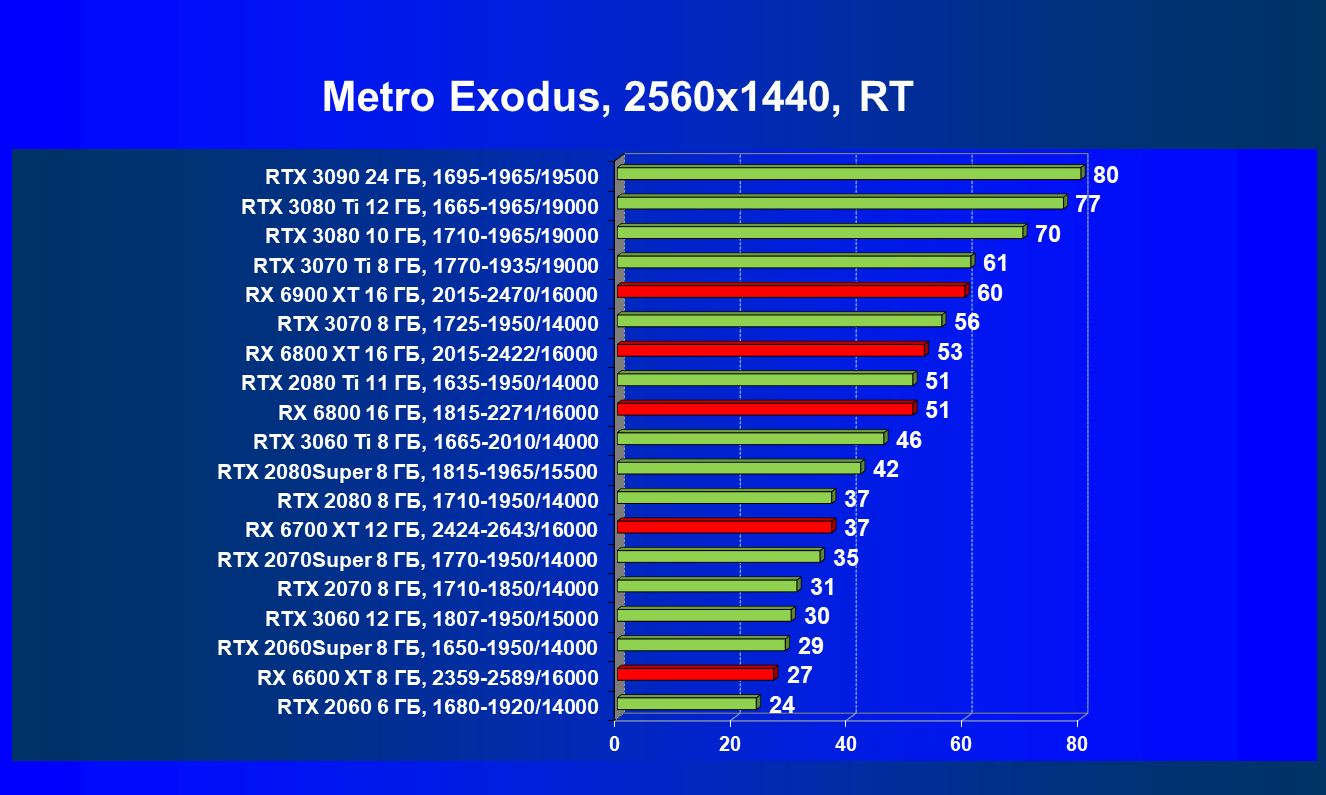

- Metro Exodus (4A Games/Deep Silver/Epic Games)
В наборах видеокарт и тестовых игр произошли кардинальные перемены!
У нас появились:
- GeForce RTX 3080 Ti
- GeForce RTX 3070 Ti
- GeForce RTX 3060
- Radeon RX 6700 XT
- Radeon RX 6600 XT
В архив отправлены данные по видеокартам:
- GeForce GTX 1650
- GeForce GTX 1660 Ti
- Radeon VII
- Radeon RX 590
- Radeon RX 560
Добавлены результаты тестирования в играх:

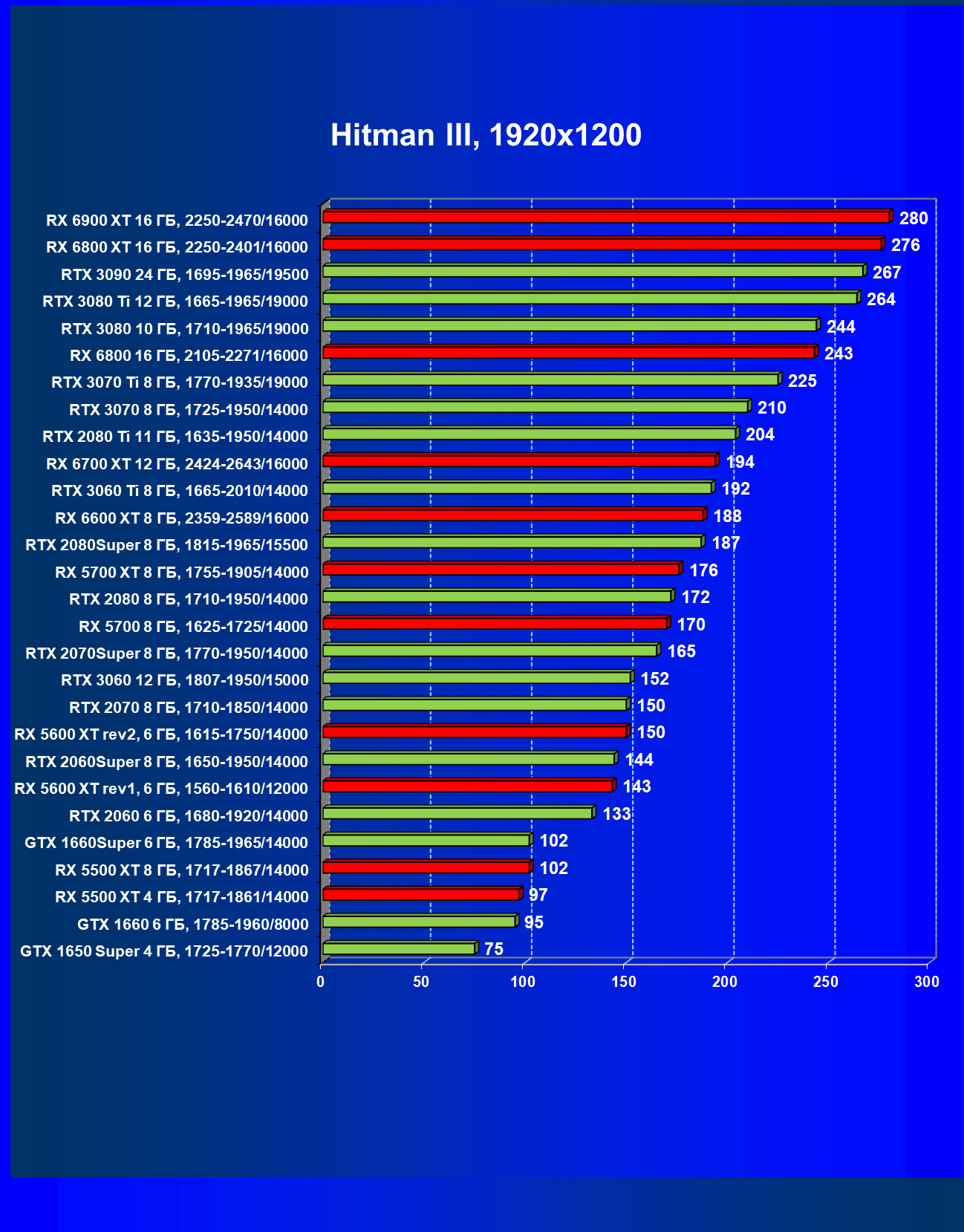

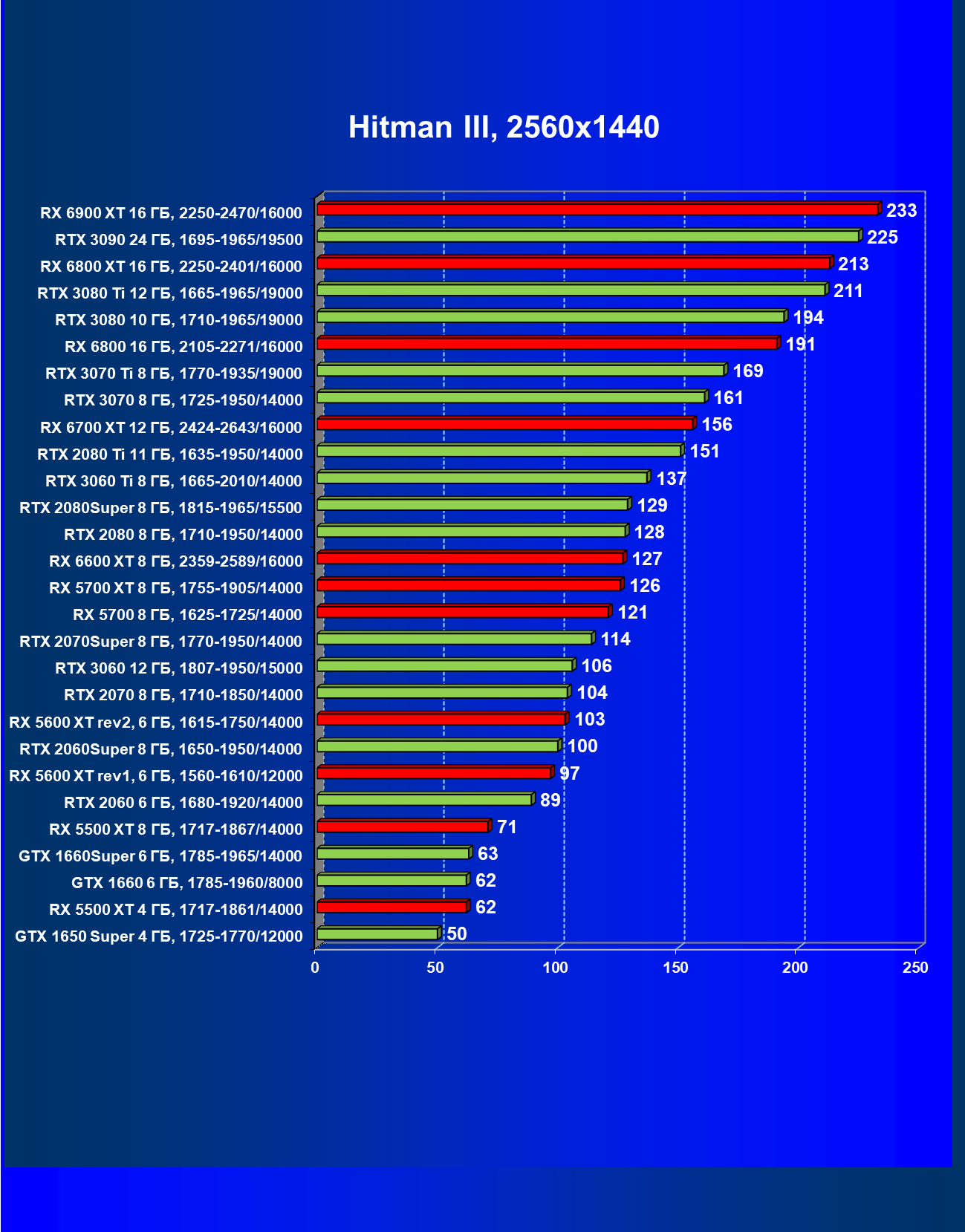

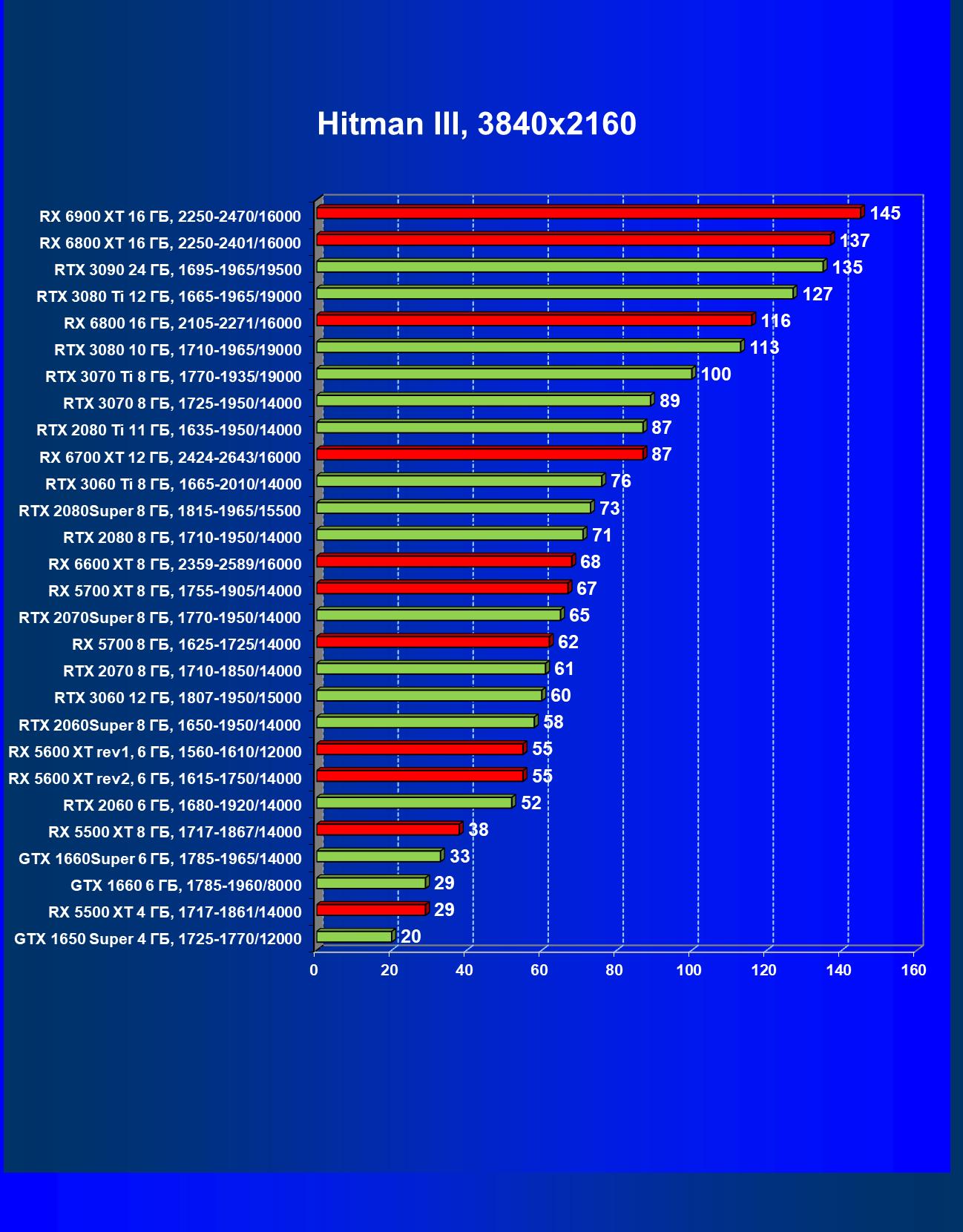

- Hitman III

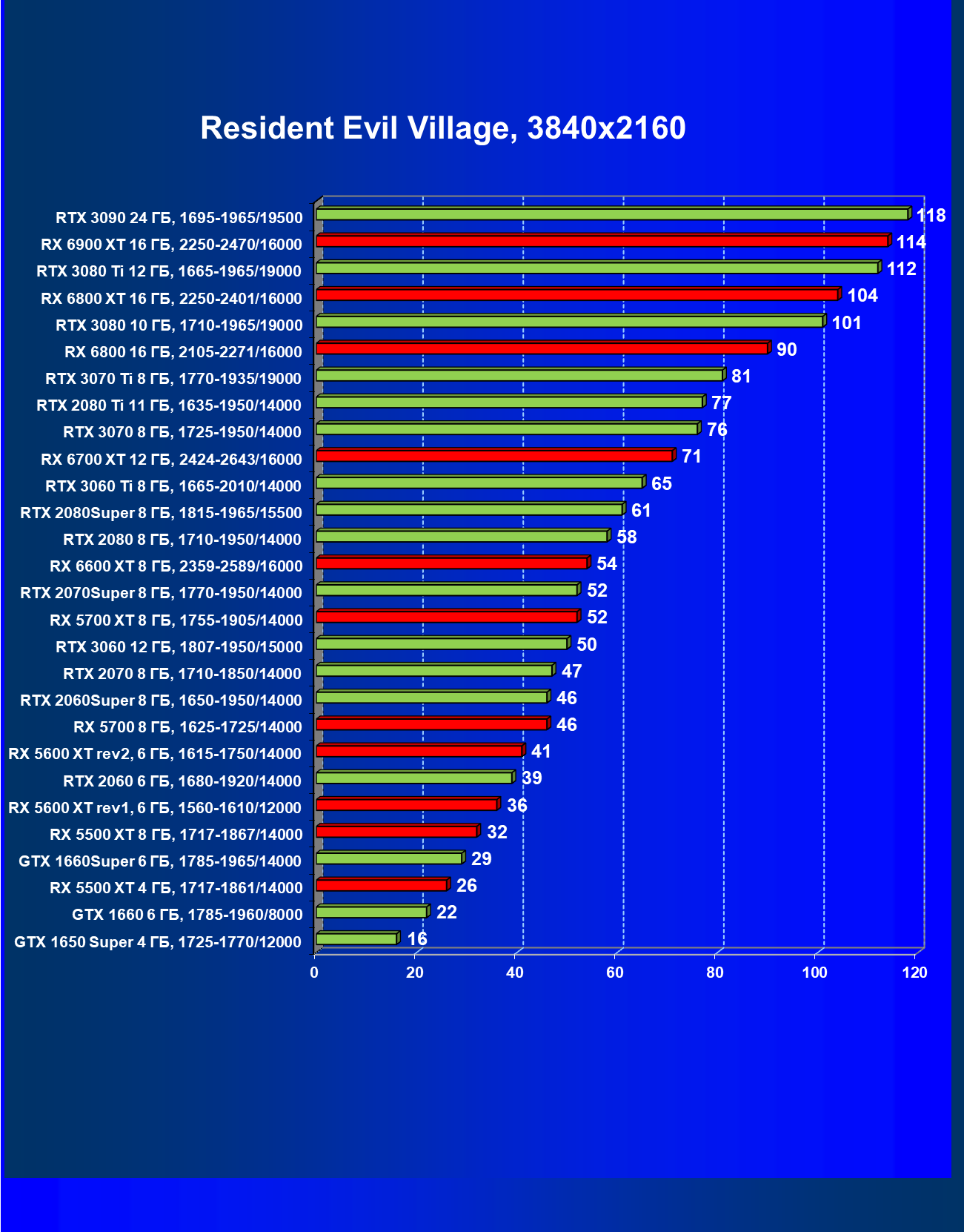

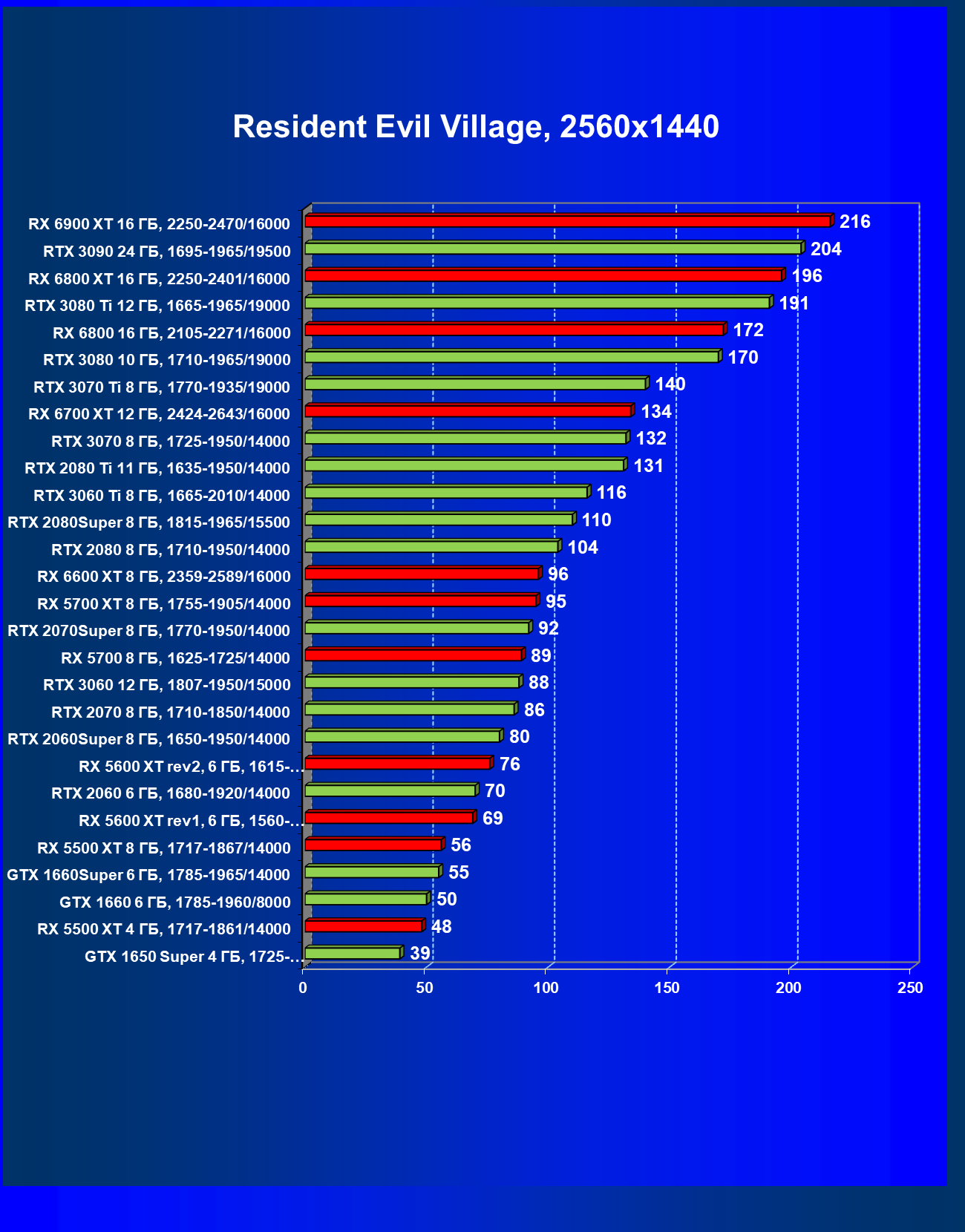

- Resident Evil Village

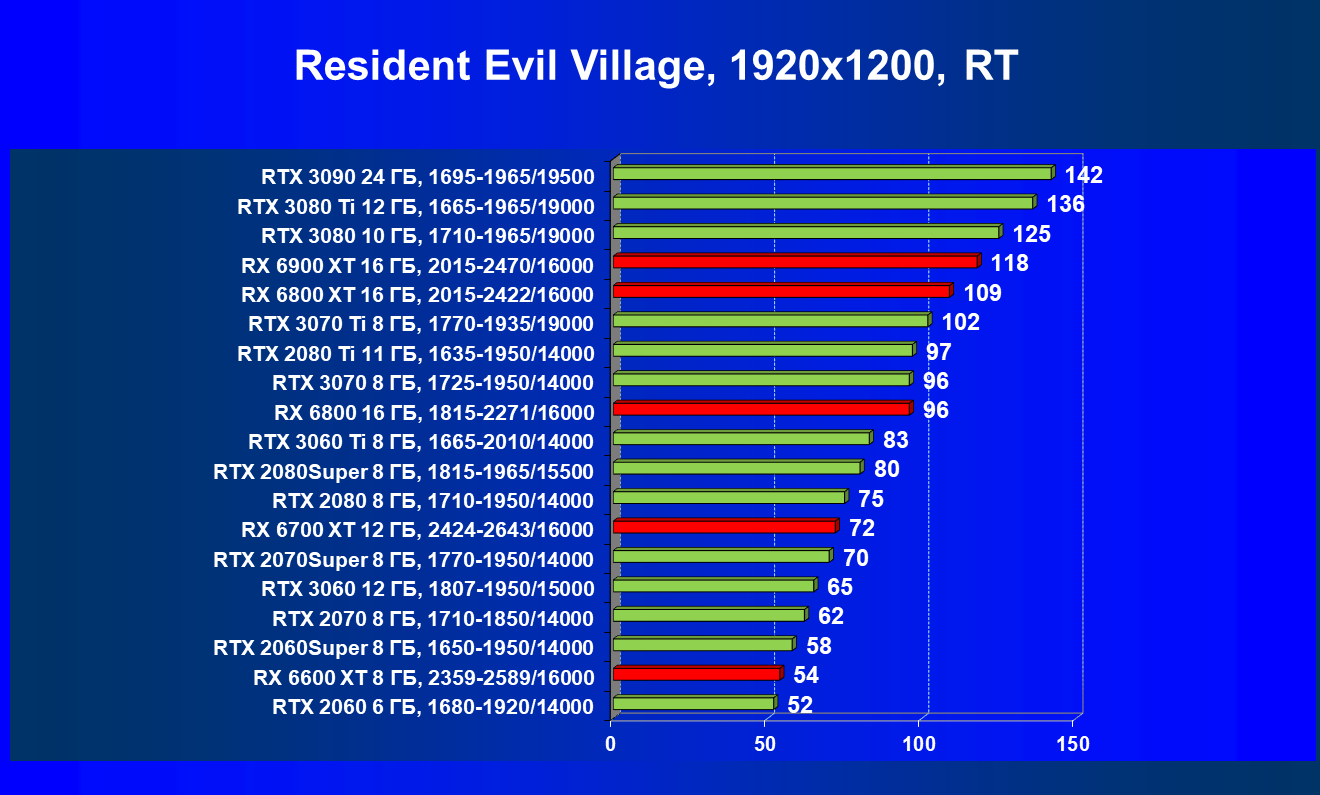

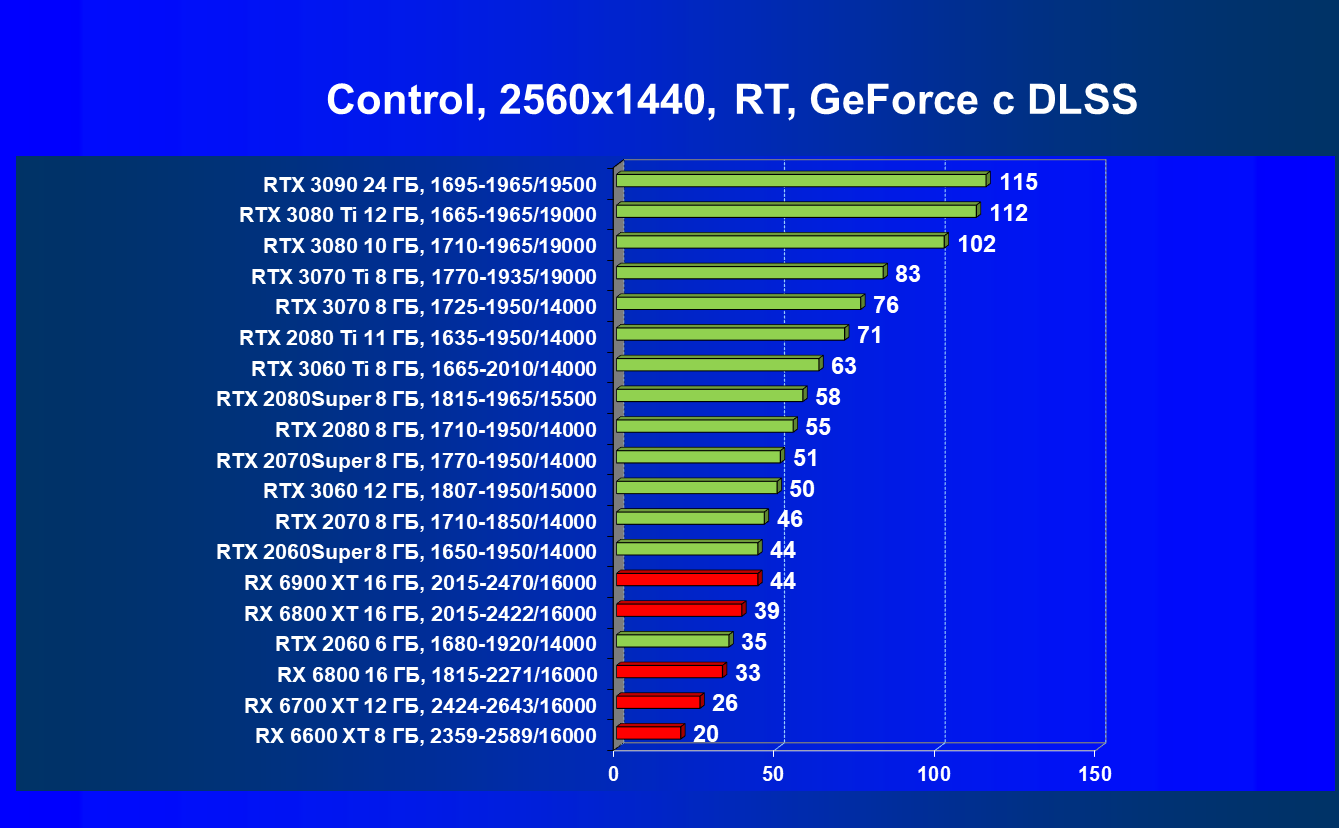

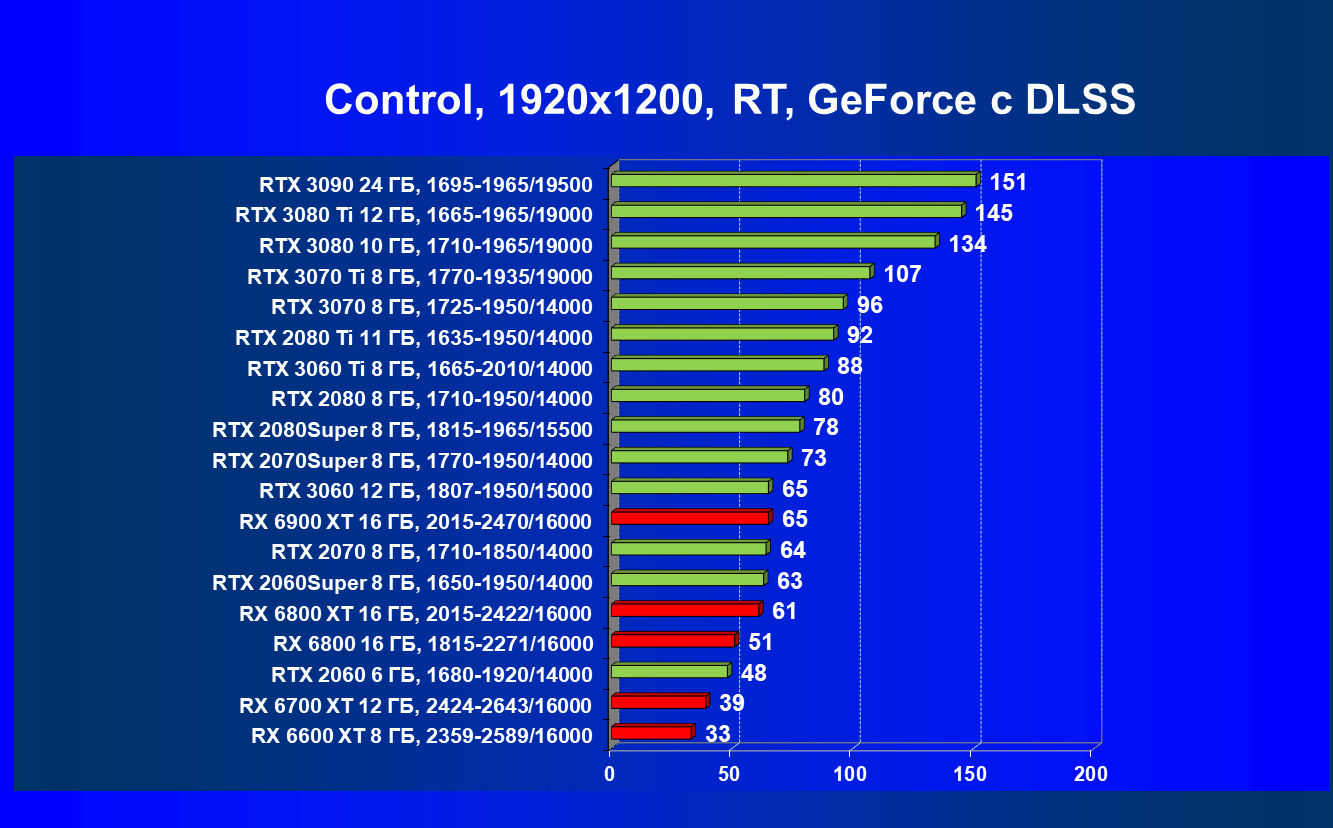

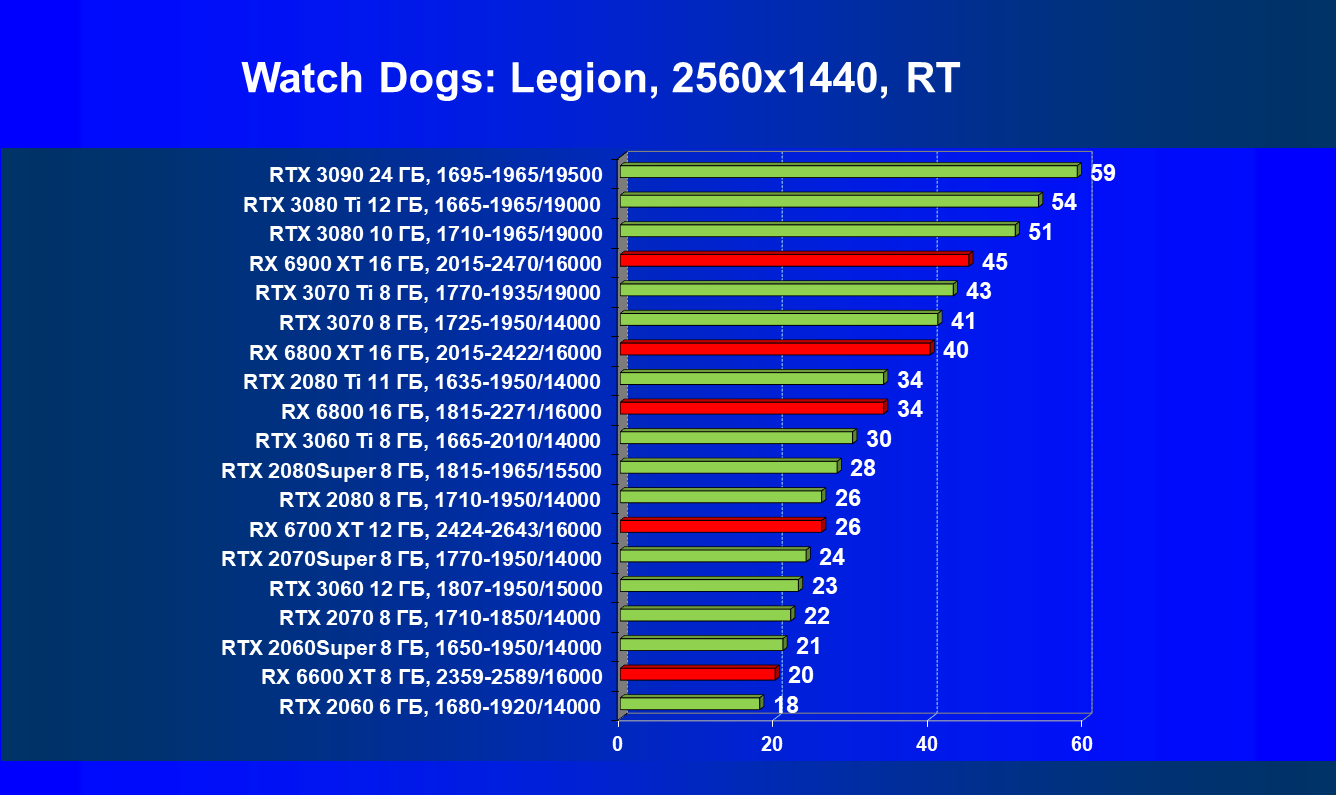

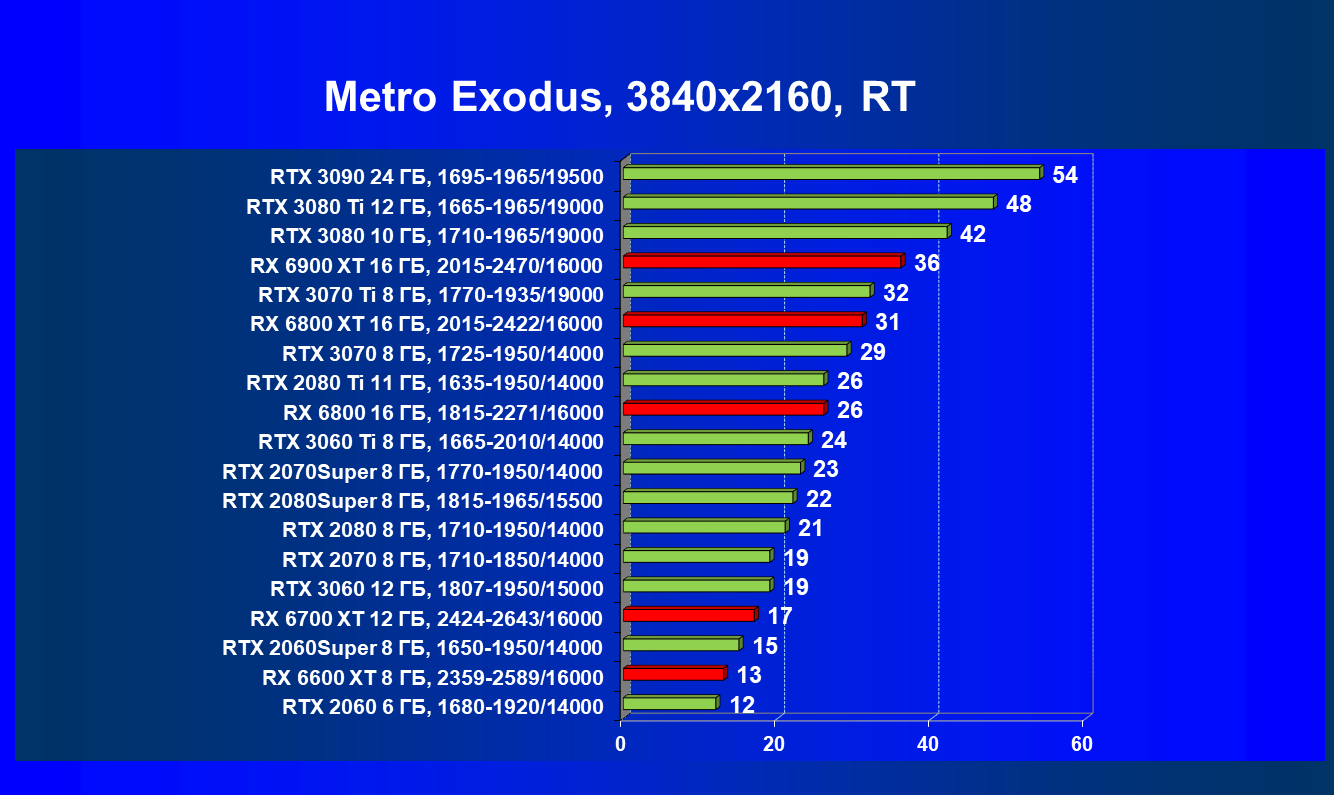

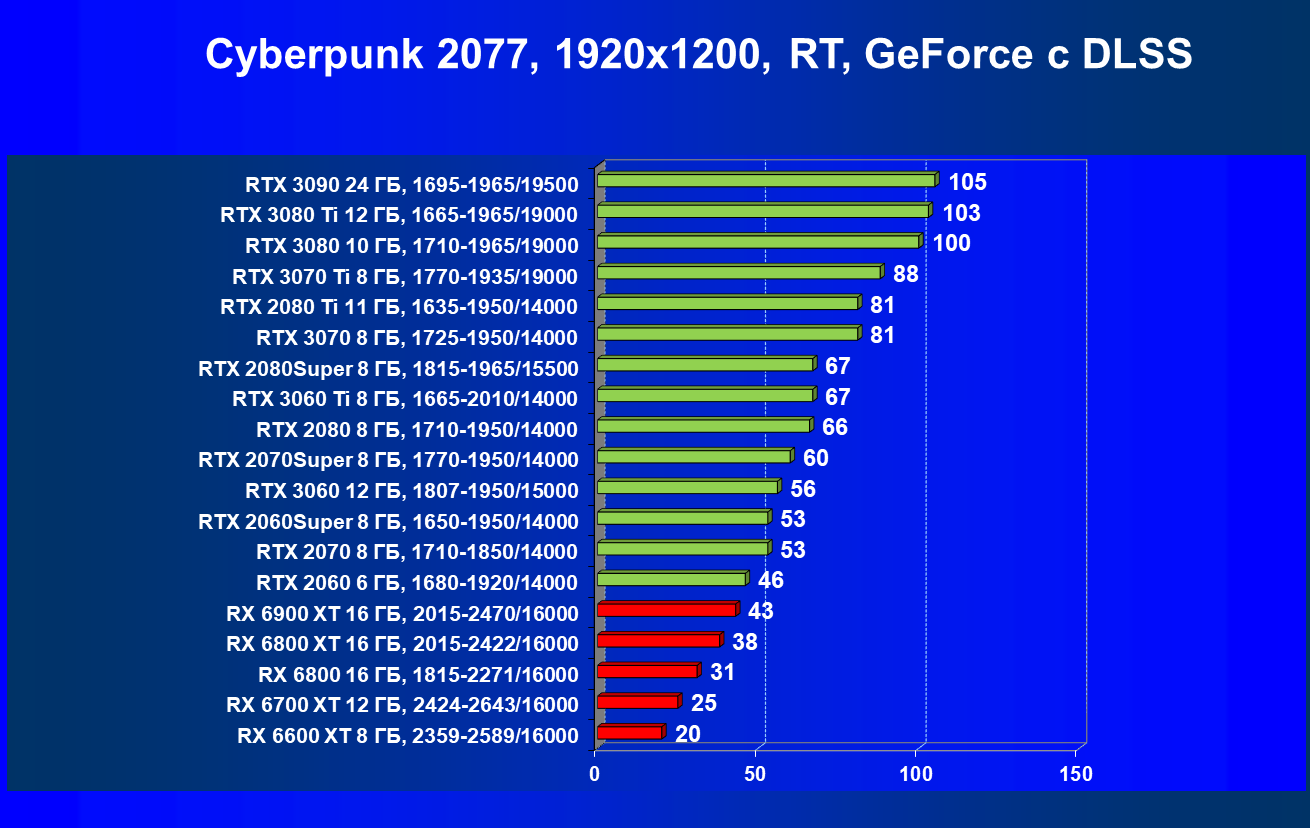

Введено тестирование игр с использованием трассировки лучей (и/или Nvidia DLSS):

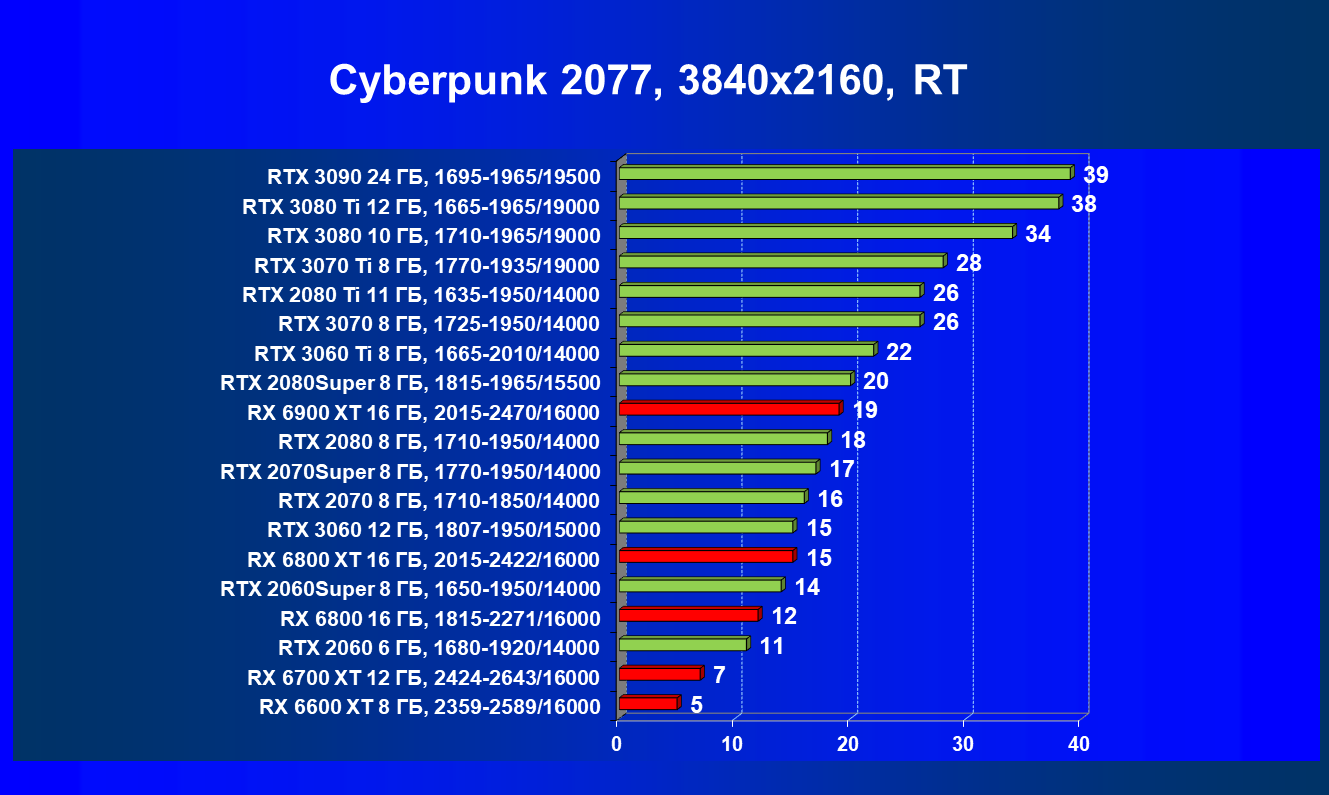

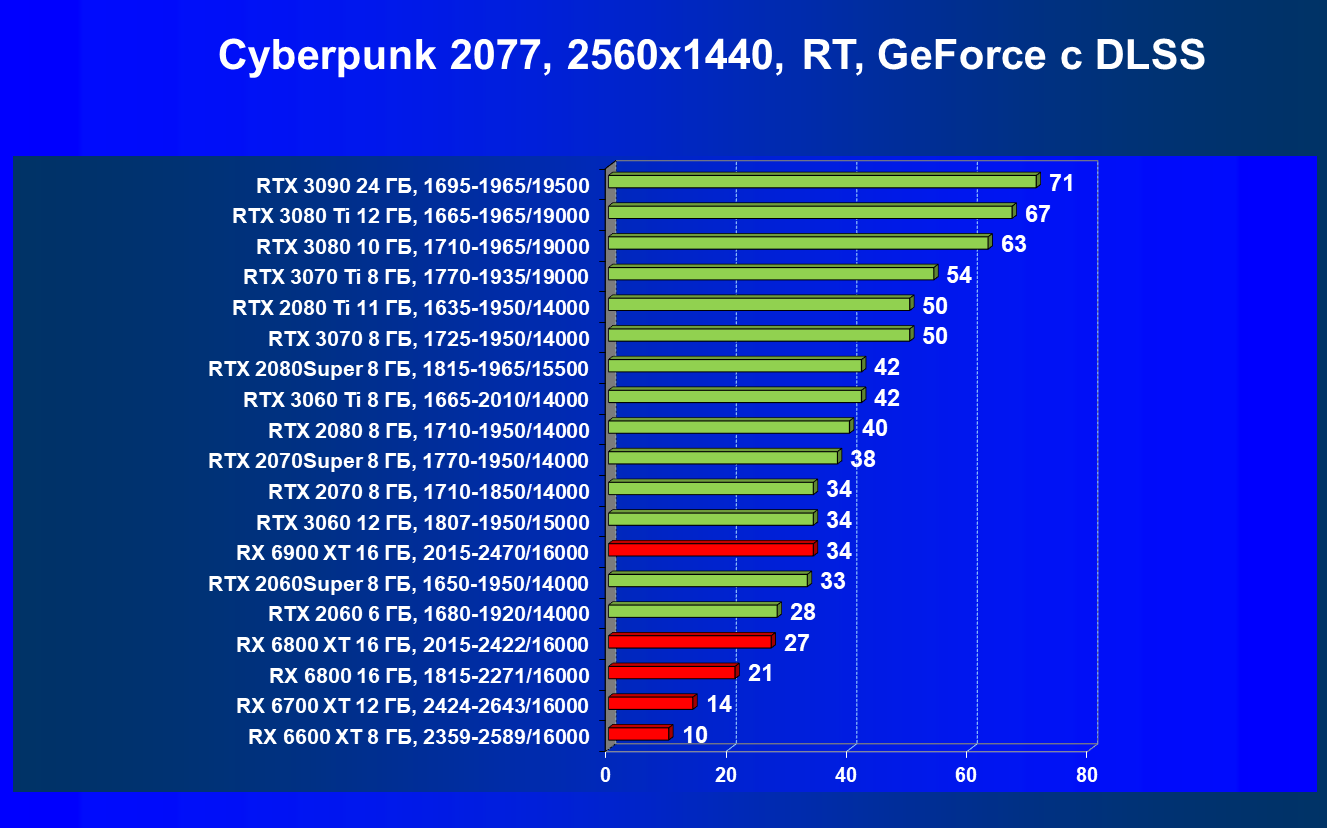

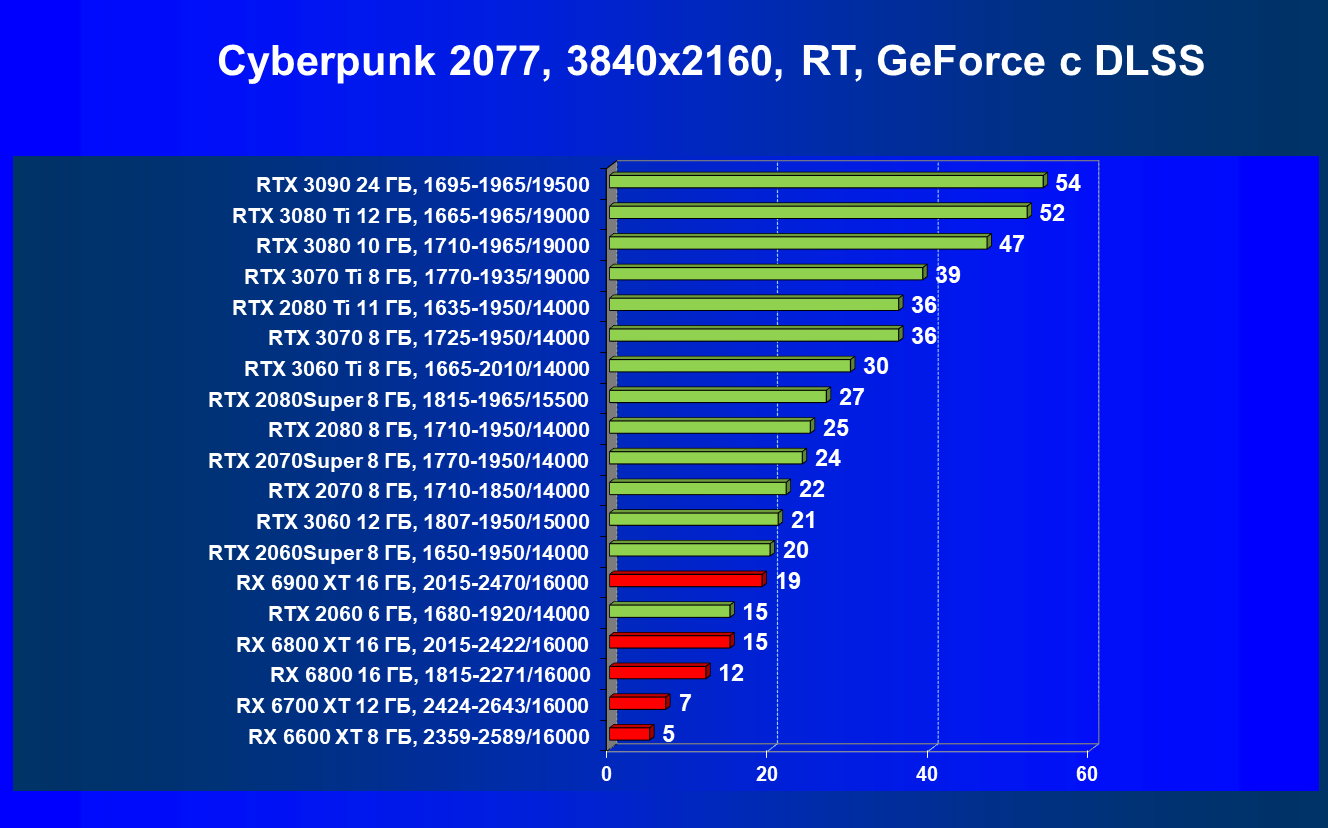

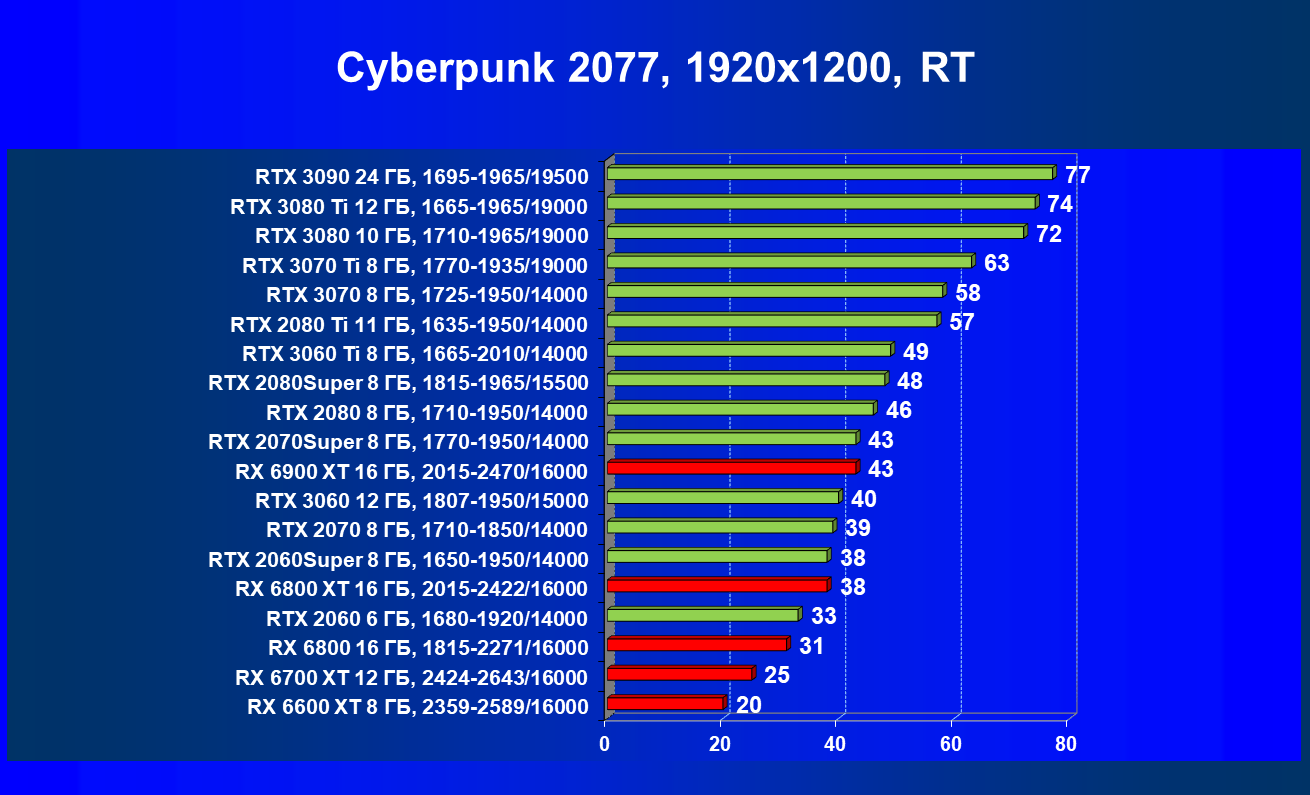

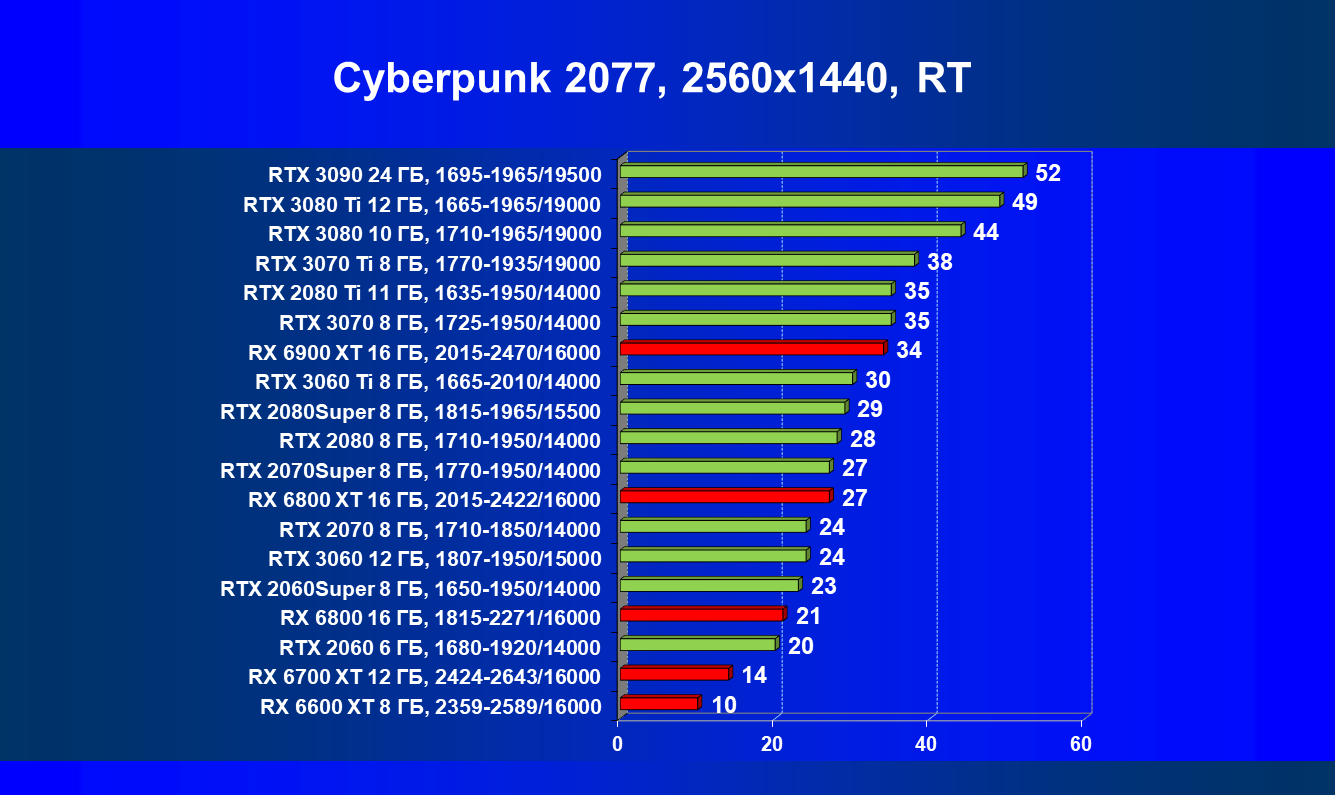

- Cyberpunk 2077

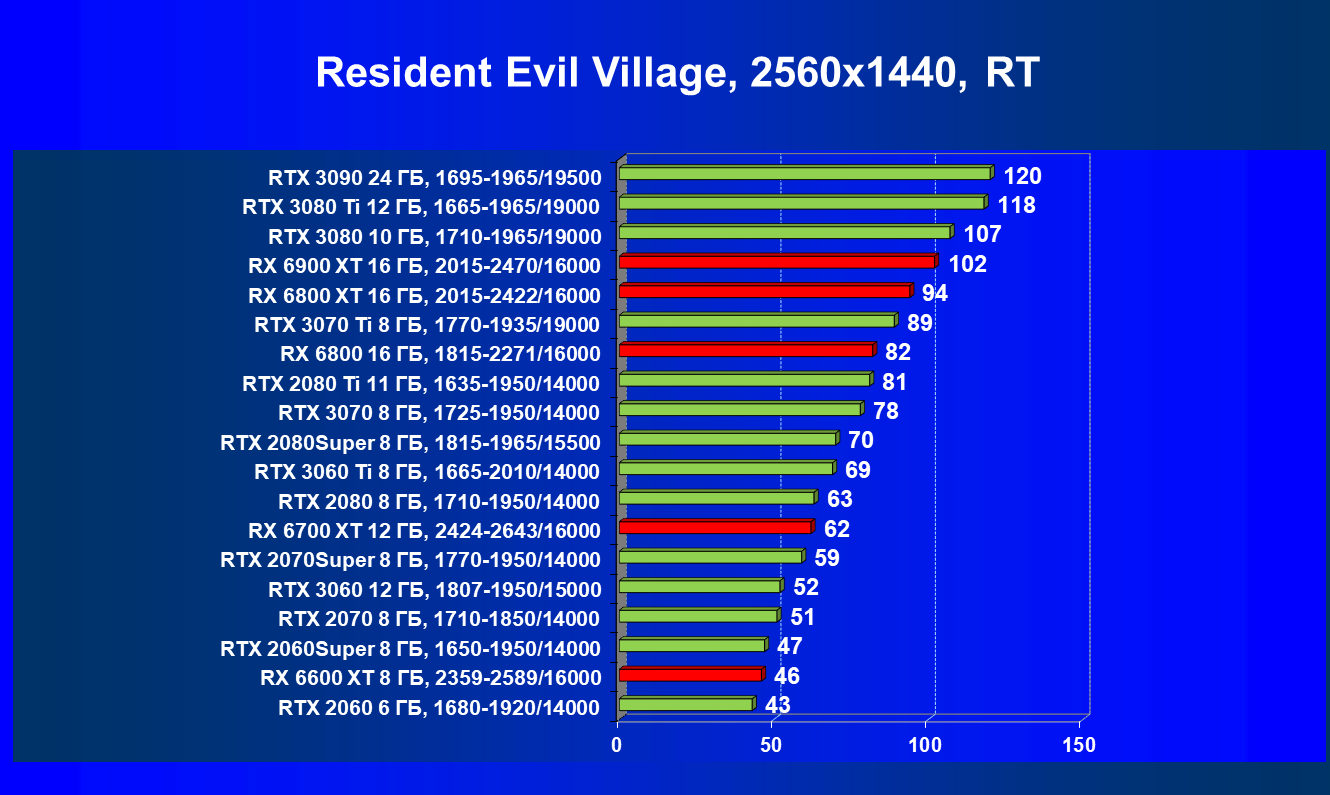

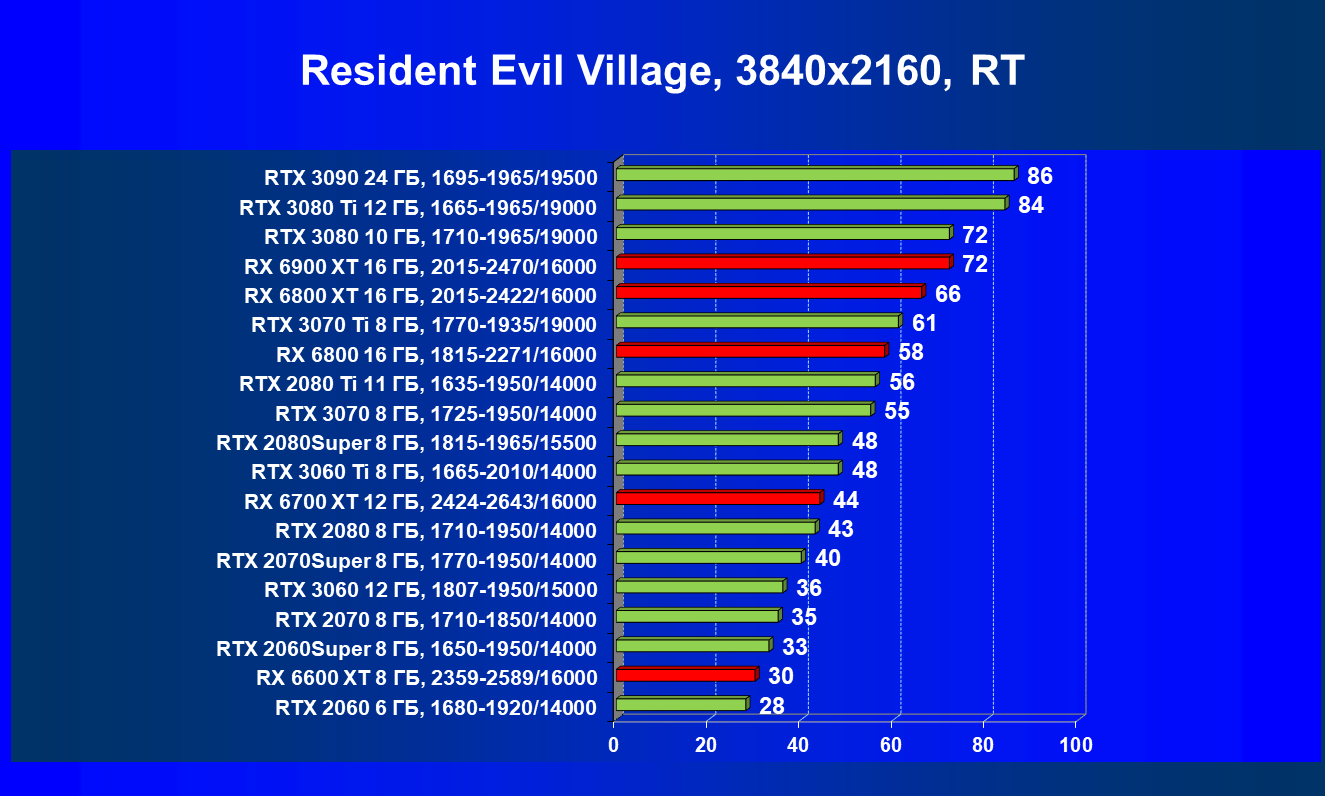

- Resident Evil Village
В архив отправлены данные по играм:

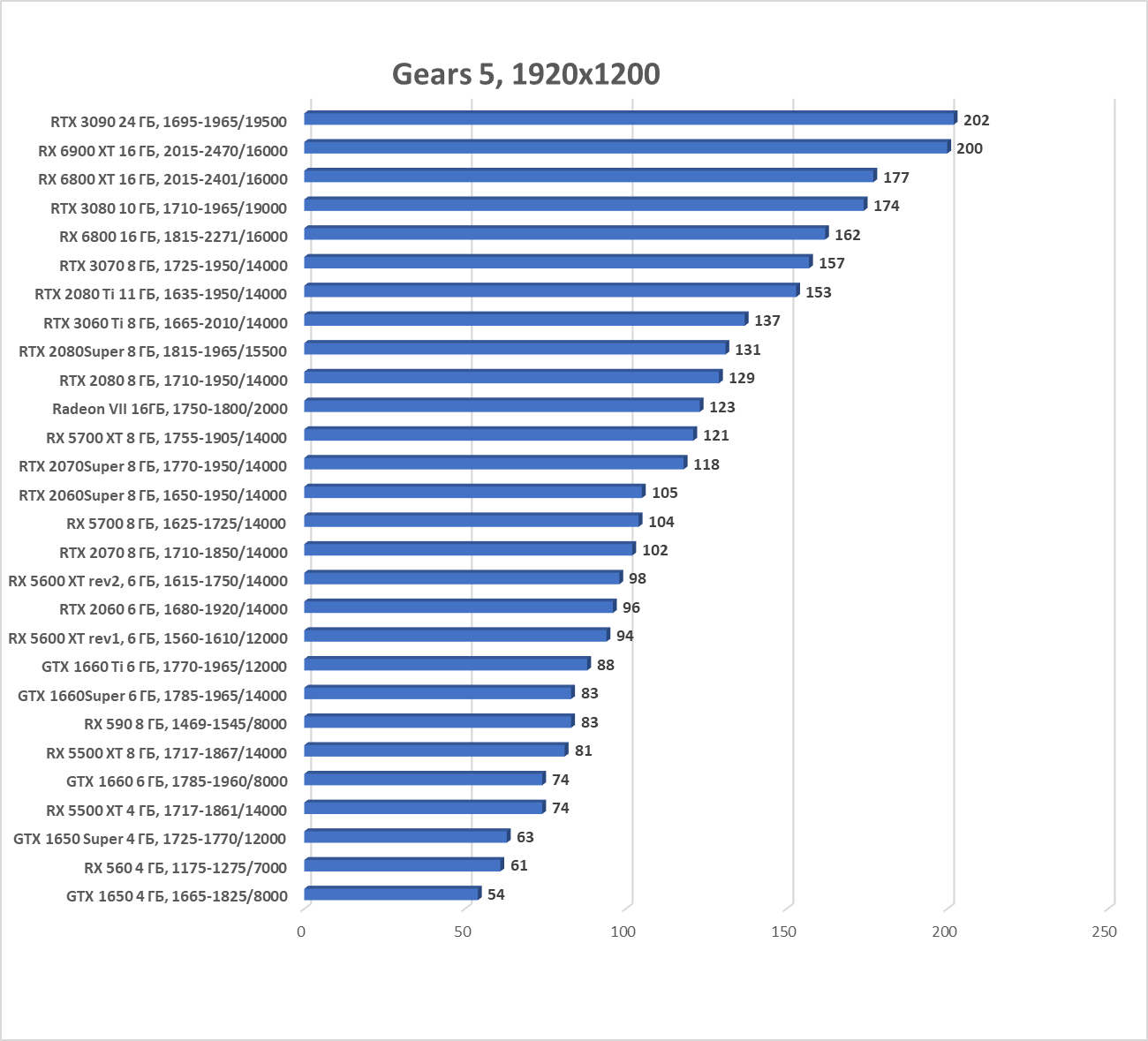

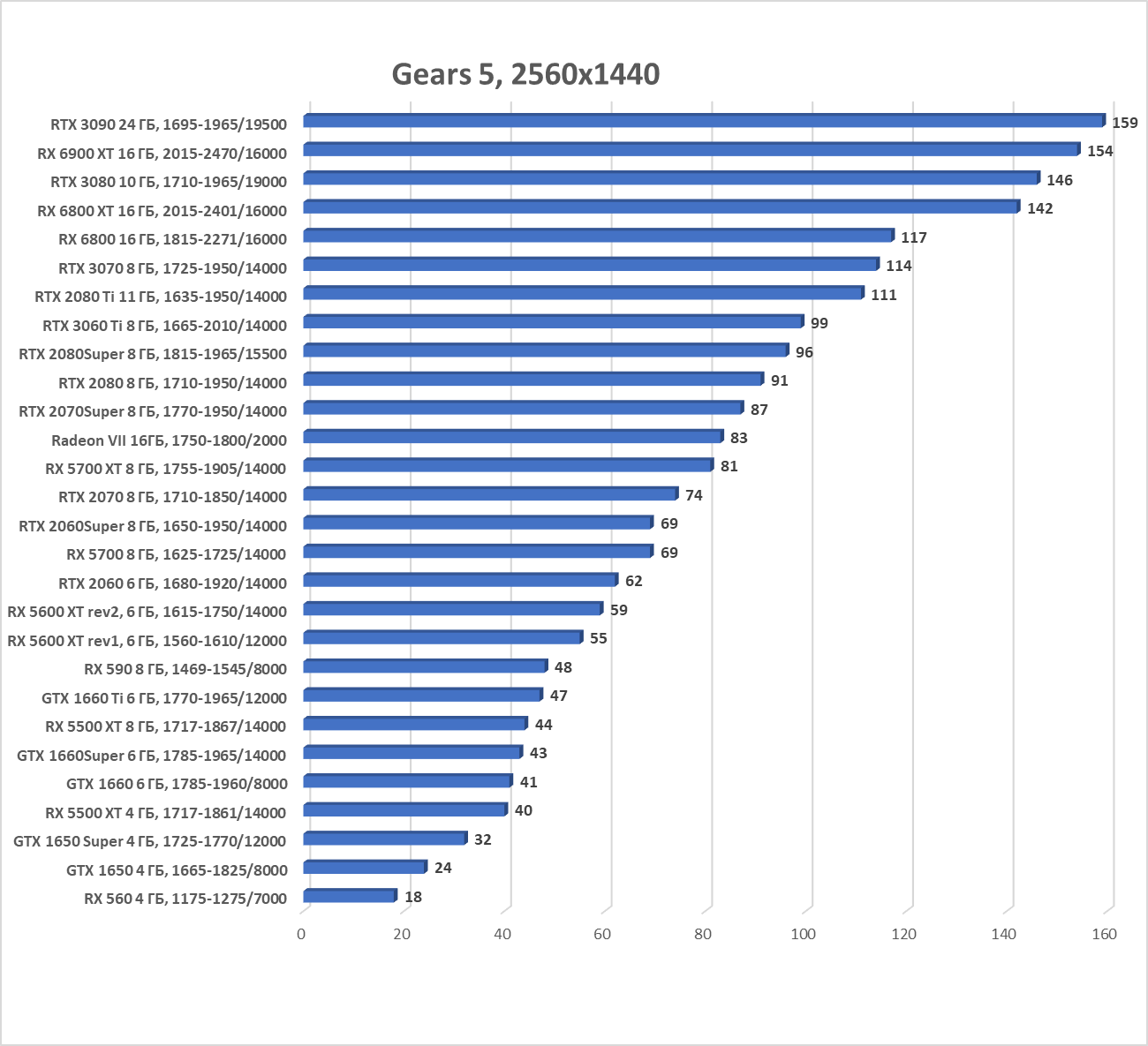

- Gears 5

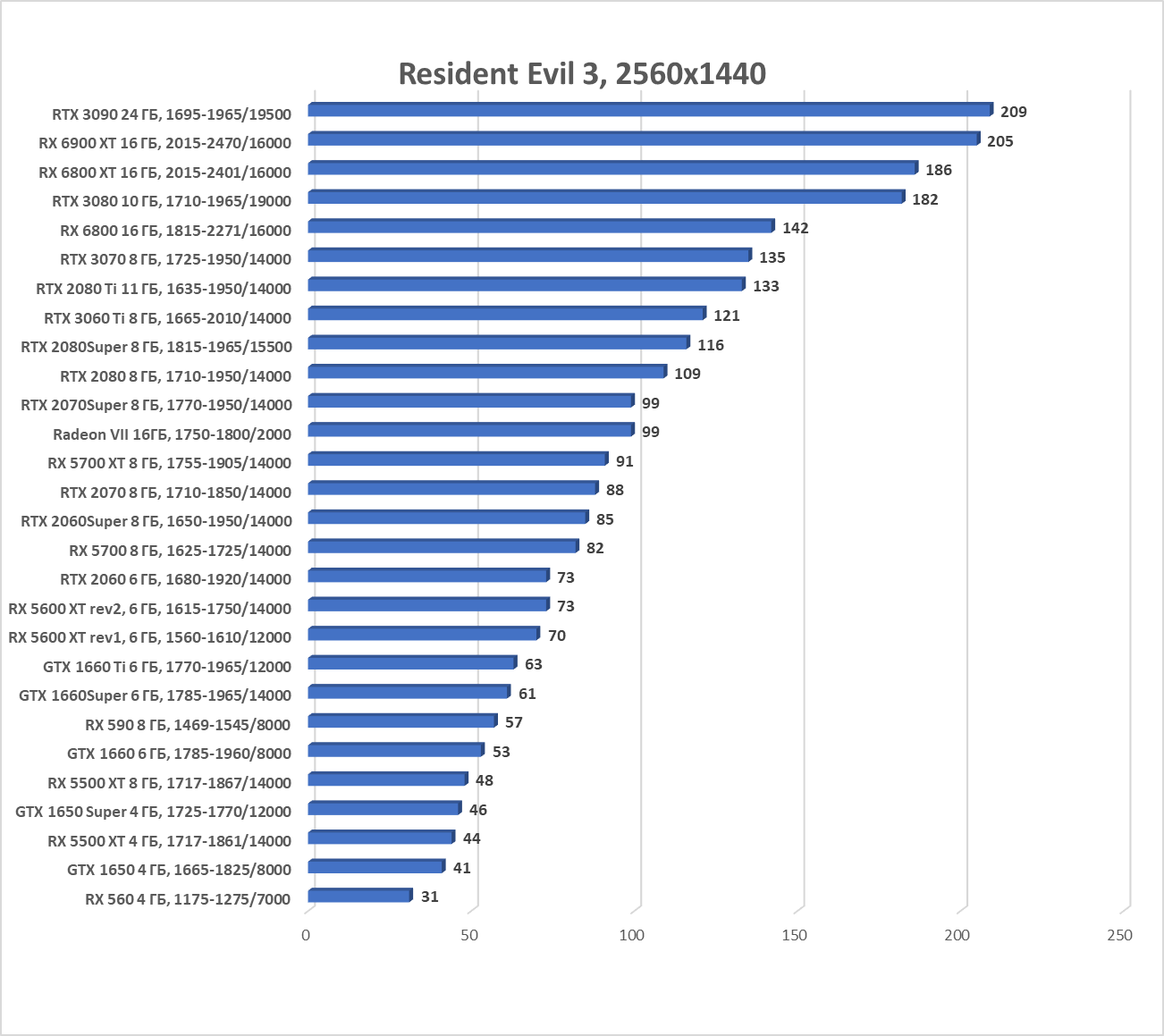

- Resident Evil 3
Список видеокарт
В скобках перечислены частоты работы: Boost/Game-частота ядра — максимум частоты ядра / частота памяти (эффективная).
Этот чип представляет видеокарта Sapphire Pulse RX 5500 XT 4 ГБ 128-битной GDDR6 (1607—1845(Boost)—1867(Max)/14000 МГц).
| AMD Radeon RX 5500 XT 4 ГБ 128-битной GDDR6 | |
|---|---|
| Параметр | Radeon RX 5500 XT |
| GPU | AMD Navi14 |
| Интерфейс | PCI Express x8 |
| Частота работы GPU (ROPs), МГц | 1607—1845(Boost)—1867(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 128 |
| Число вычислительных блоков в GPU | 22 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 1408 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 88 |
| Число блоков растеризации (ROP) | 32 |
| Число блоков Ray Tracing | — |
| Число тензорных блоков | — |
| Размеры, мм | 200×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 130 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 3 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 19,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
Память

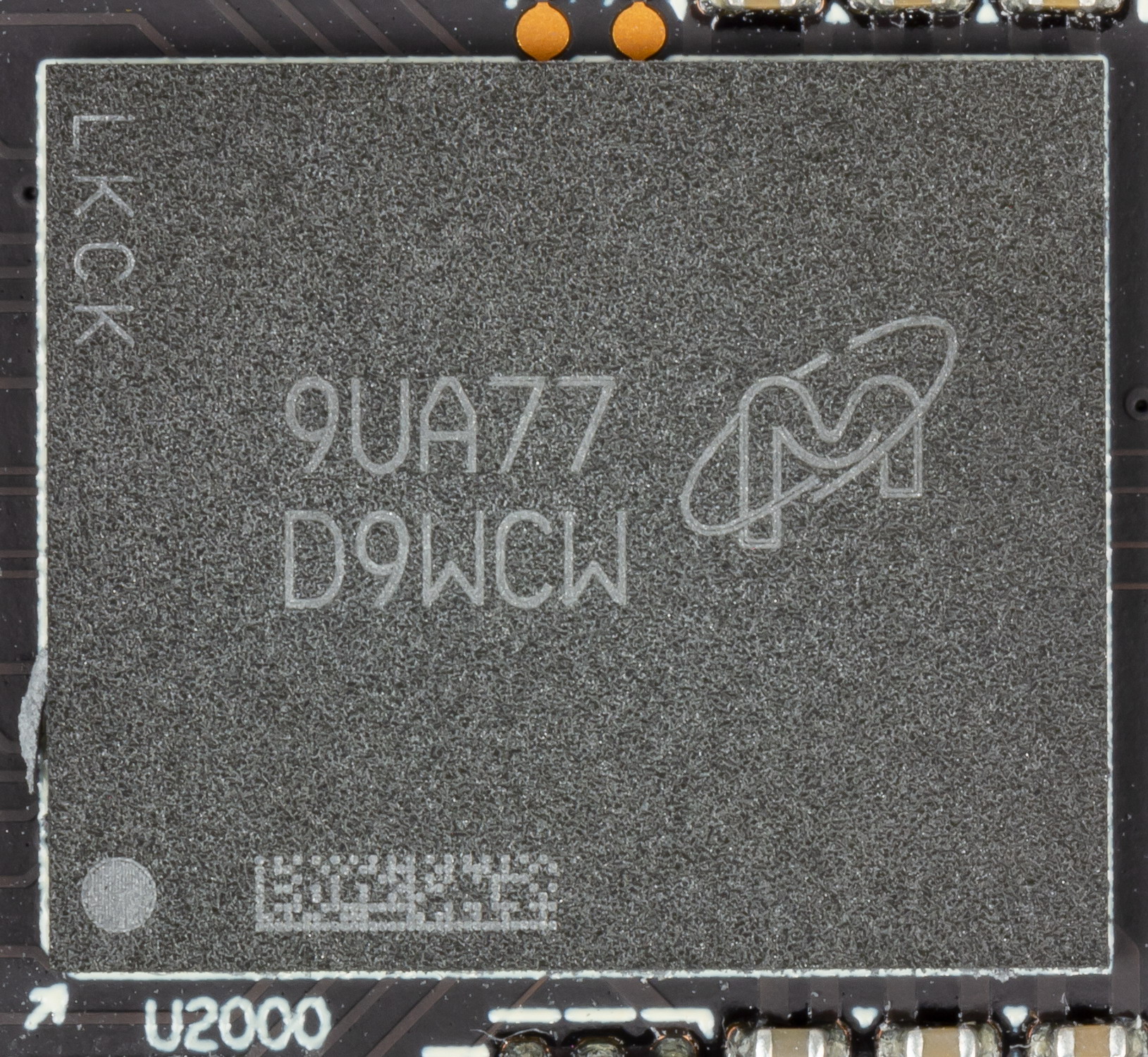

Карта имеет 4 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Этот чип представляет видеокарта Sapphire Pulse RX 5500 XT 8 ГБ 128-битной GDDR6 (1607—1845(Boost)—1867(Max)/14000 МГц).
| AMD Radeon RX 5500 XT 8 ГБ 128-битной GDDR6 | |
|---|---|
| Параметр | Radeon RX 5500 XT |
| GPU | AMD Navi14 |
| Интерфейс | PCI Express x8 |
| Частота работы GPU (ROPs), МГц | 1607—1845(Boost)—1867(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 128 |
| Число вычислительных блоков в GPU | 22 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 1408 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 88 |
| Число блоков растеризации (ROP) | 32 |
| Число блоков Ray Tracing | — |
| Число тензорных блоков | — |
| Размеры, мм | 200×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 130 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 3 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 19,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K512M32KPA-14:B ) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет видеокарта Sapphire Pulse Radeon RX 5600 XT 6 ГБ 192-битной GDDR6 (1375—1530(Game/Boost)—1610(Max)/12000 МГц).
| AMD Radeon RX 5600 XT rev.1 6 ГБ 192-битной GDDR6 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 5600 XT (Navi 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1375—1530(Boost)—1610(Max) | 1375—1530(Boost)—1610(Max) | |
| Частота работы памяти (физическая (эффективная)), МГц | 3000 (12000) | 3000 (12000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 108 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Число блоков Ray Tracing | - | ||
| Число тензорных блоков | - | ||
| Размеры, мм | 240×115×52 | 220×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление пиковое в 3D, Вт | 157 | 157 | |
| Энергопотребление в режиме 2D, Вт | 22 | 22 | |
| Энергопотребление в режиме «сна», Вт | 3 | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 18,8 | 18,8 | |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 | |
| Поддержка многопроцессорной работы | нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Питание: 8-контактные разъемы | 1 | 1 | |
| Питание: 6-контактные разъемы | 1 | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | ||
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | ||
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | ||
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | ||

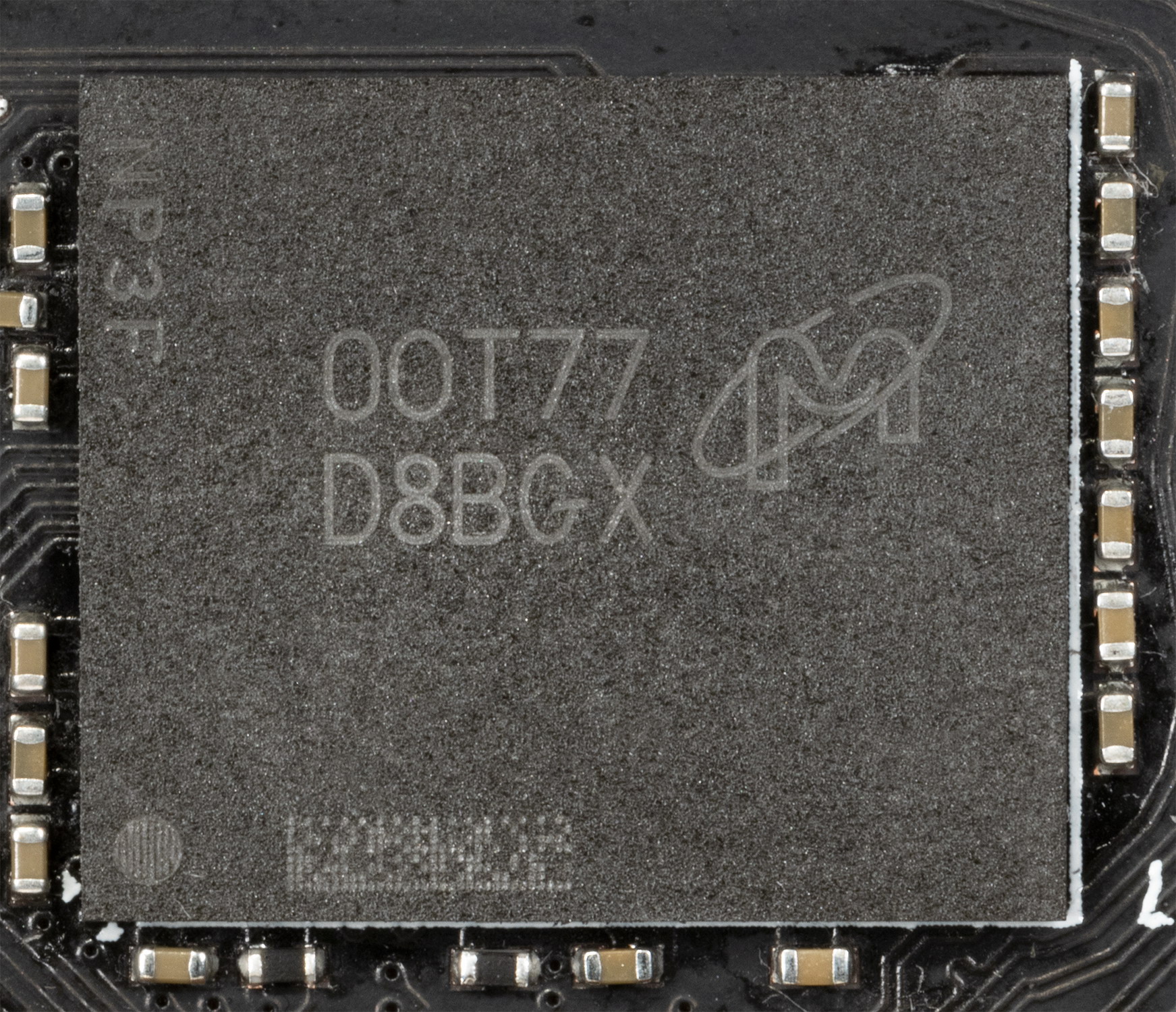

Память

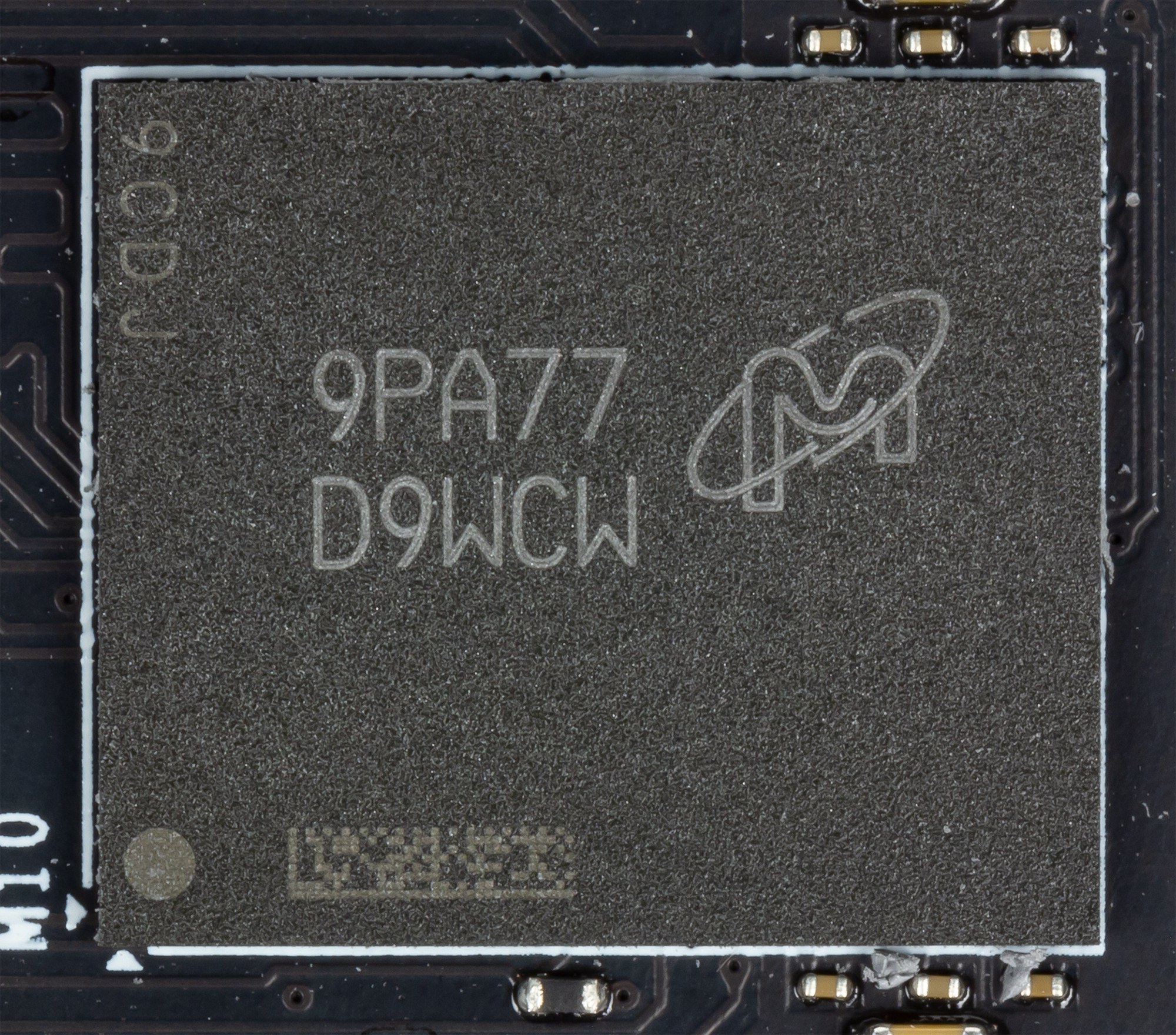

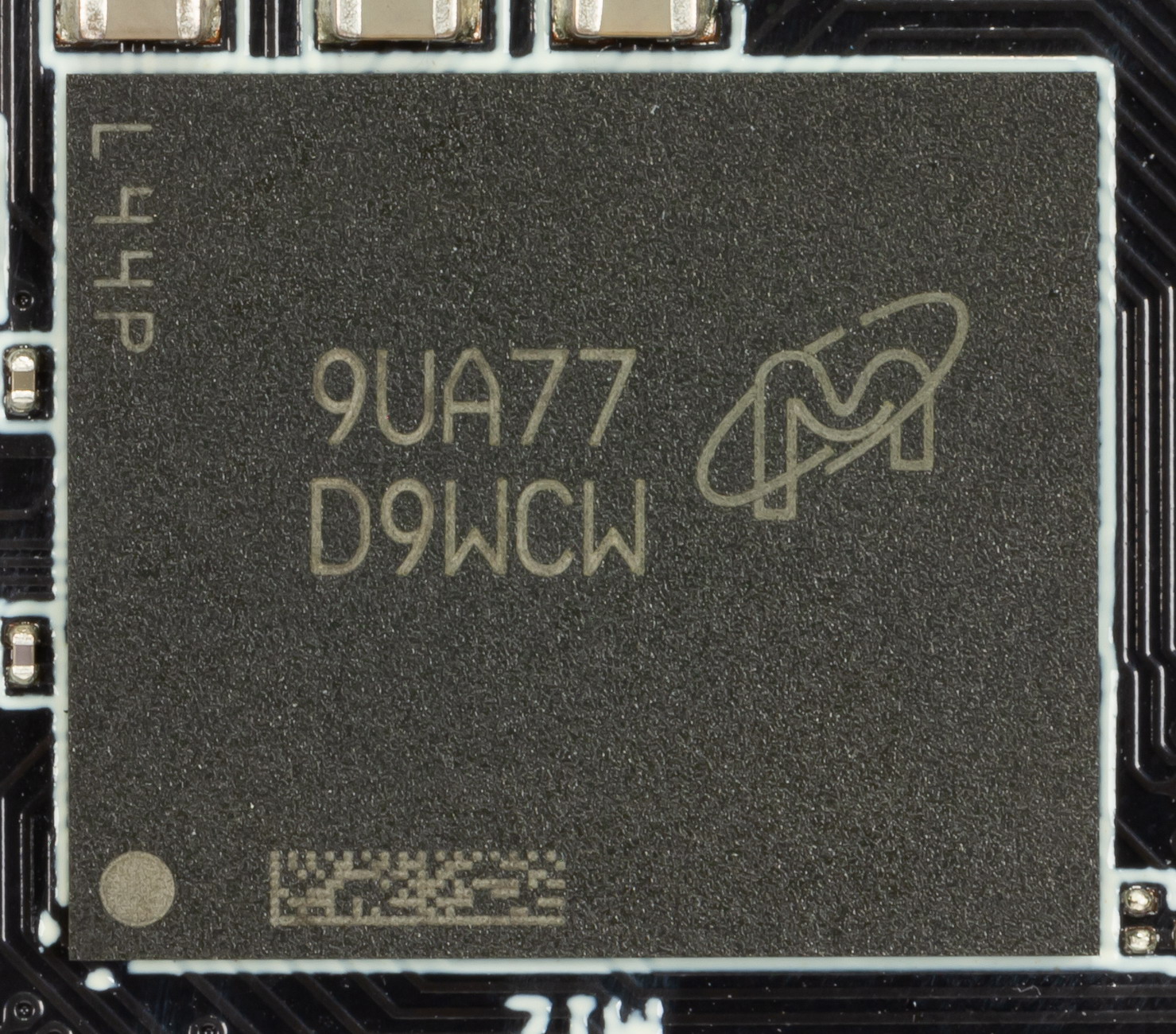

Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц (память ускорителю явно досталась от RX 5700). Расшифровщик кодов на упаковках FBGA находится здесь.

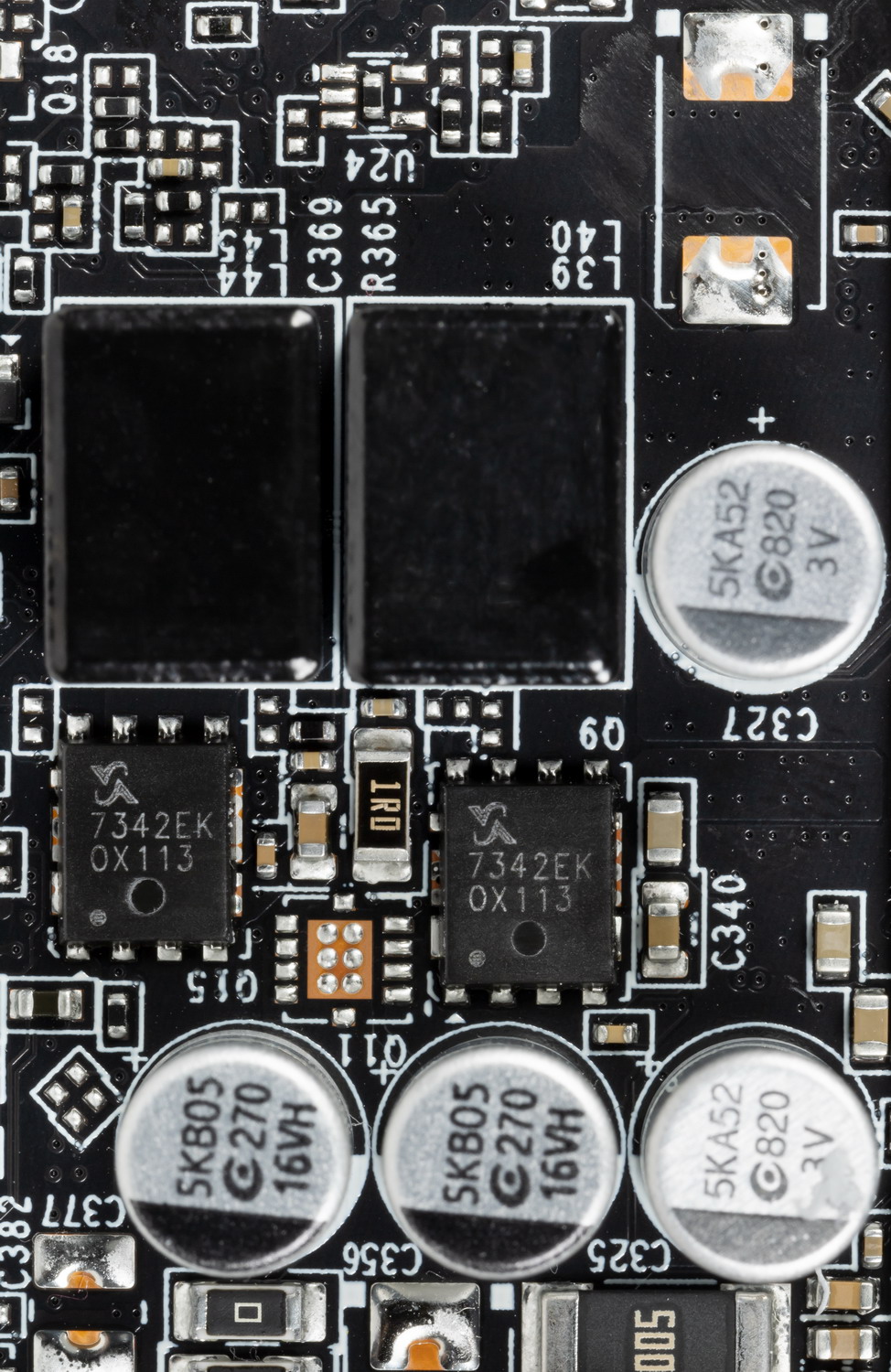

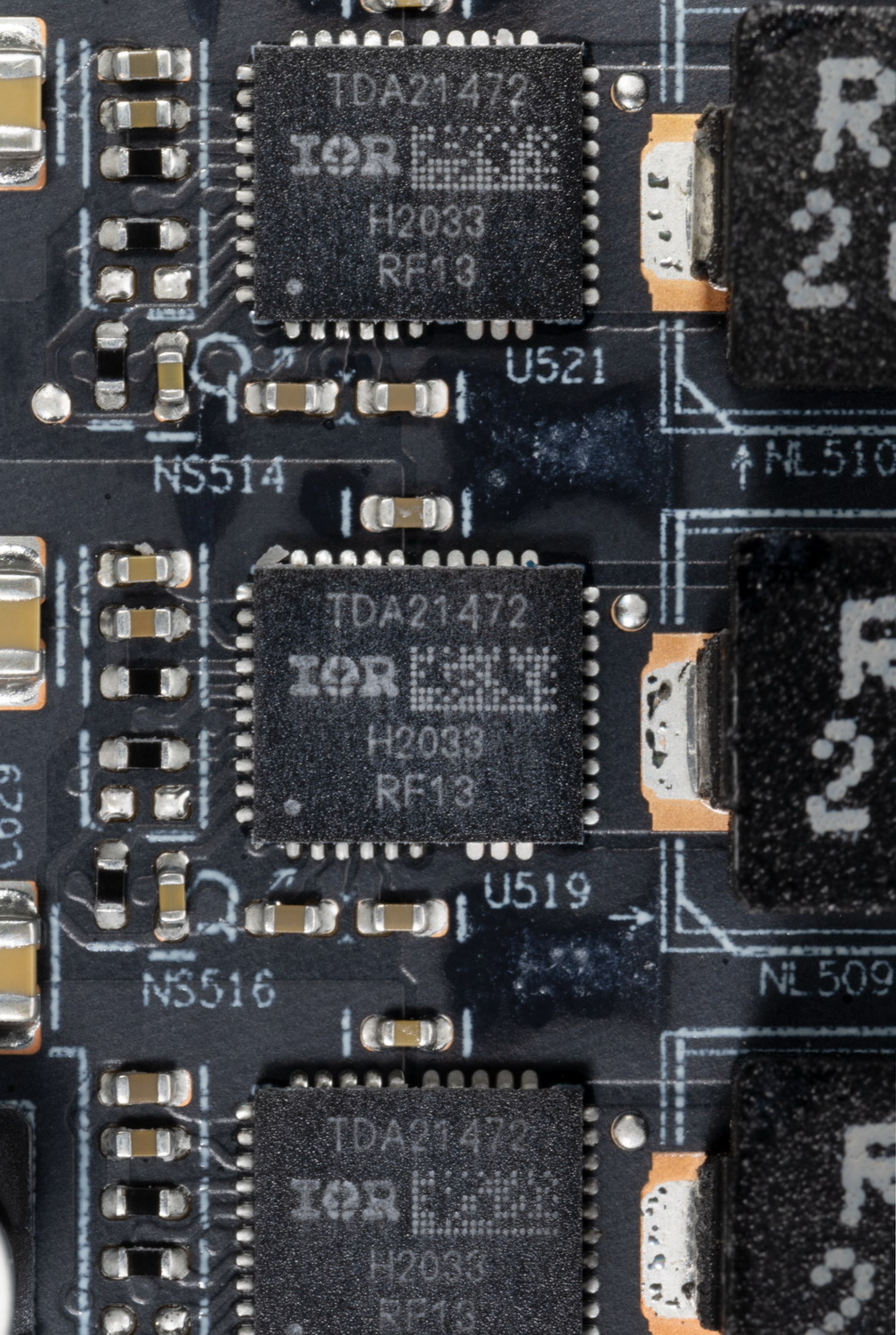

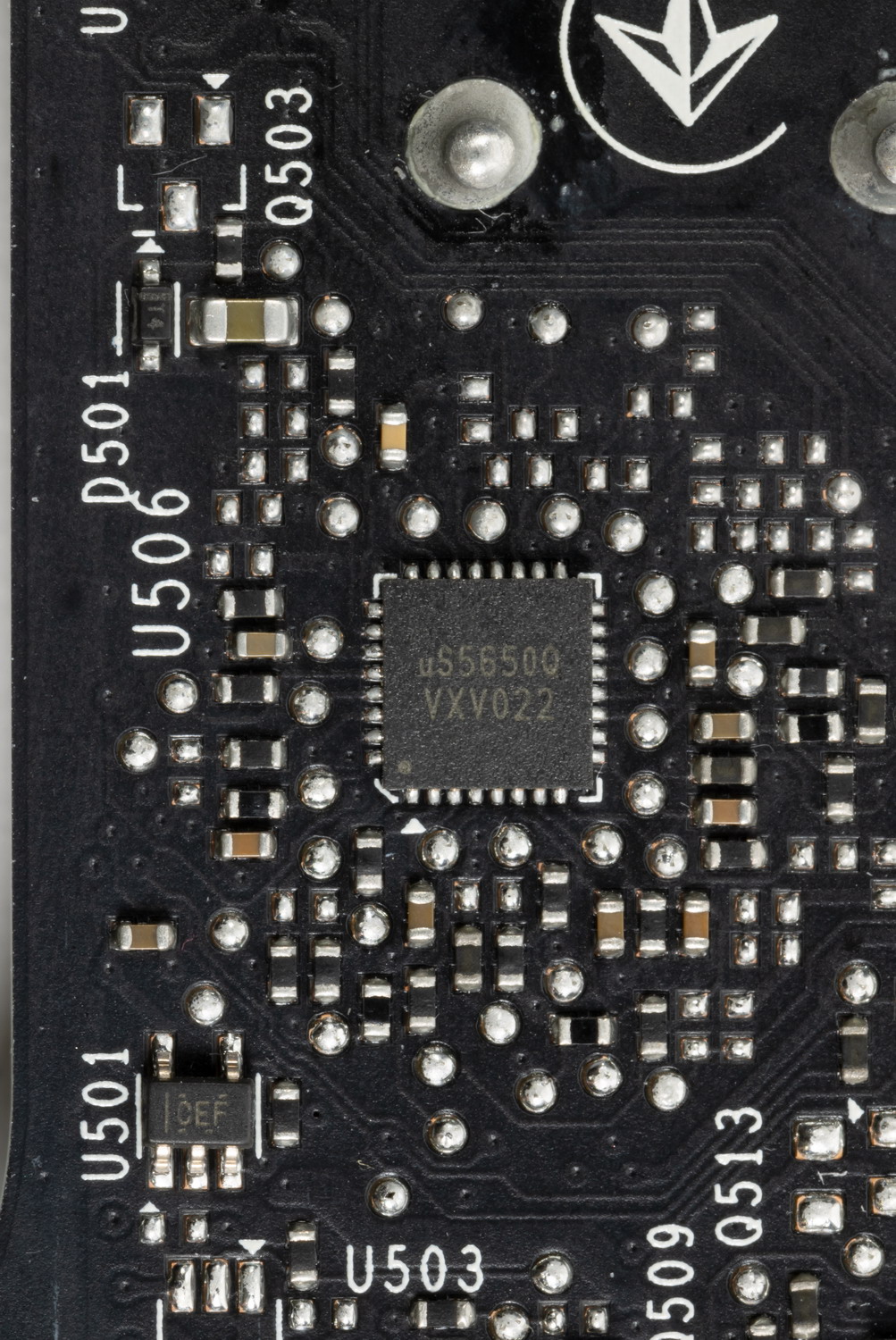

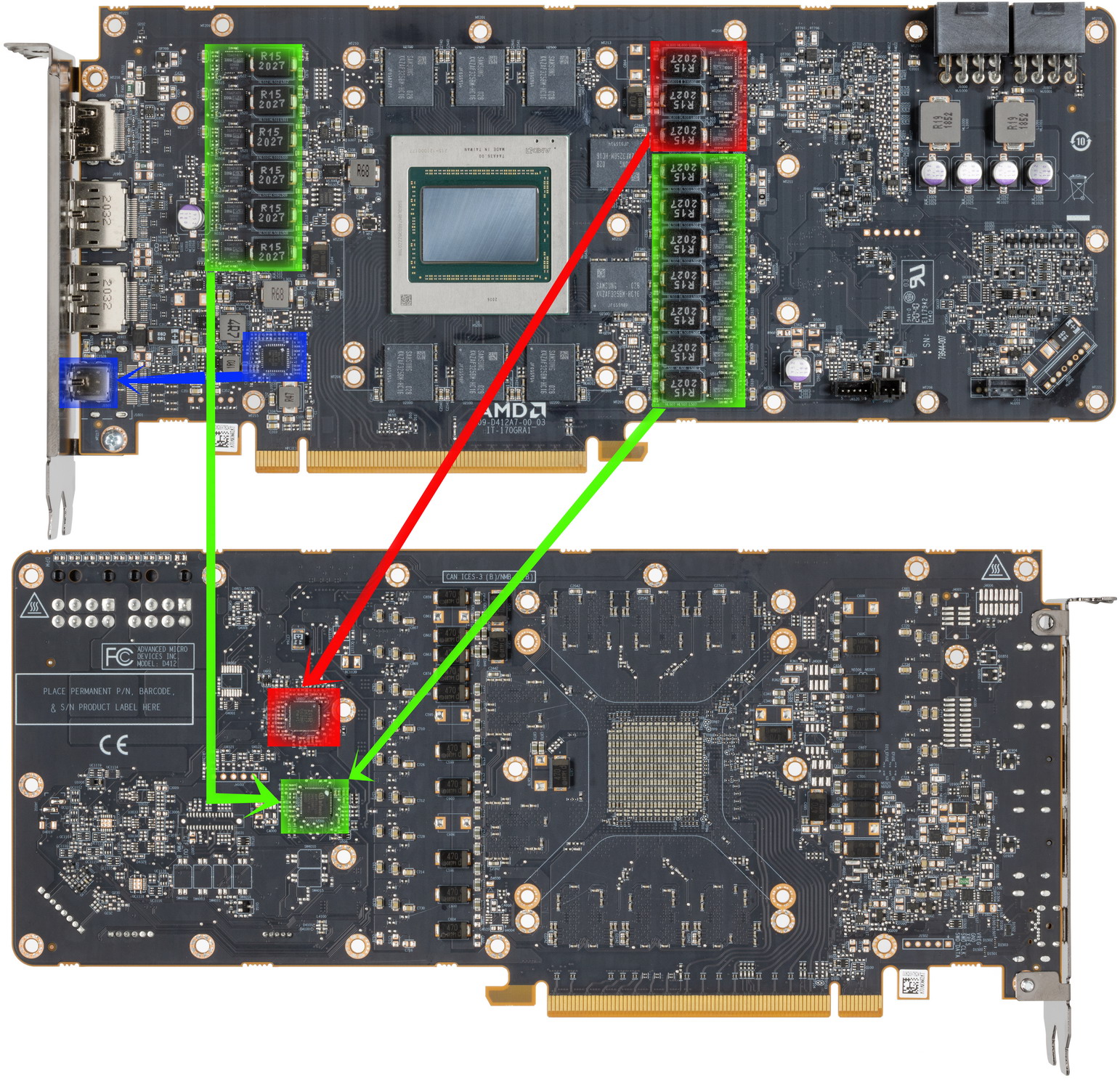

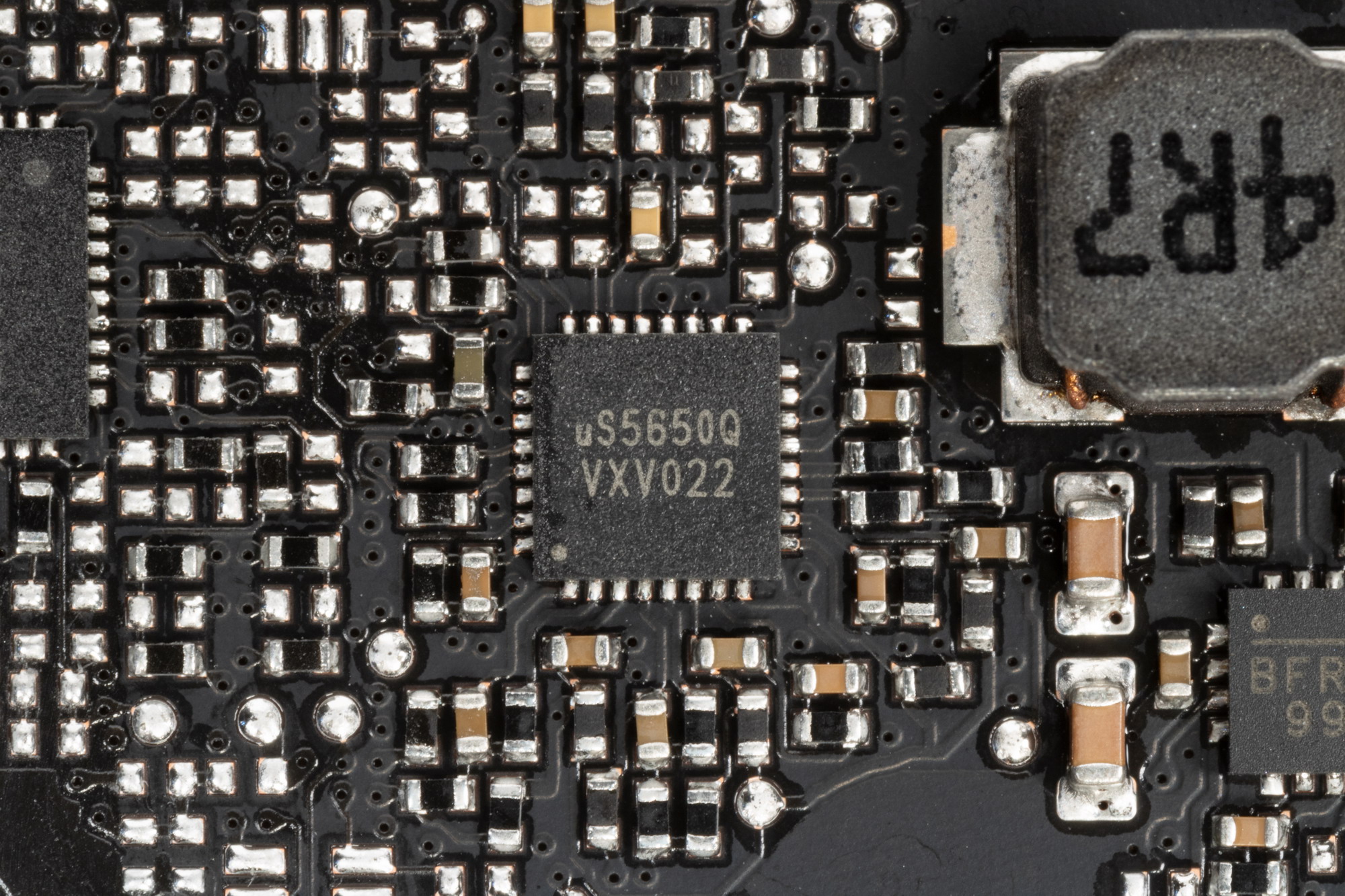

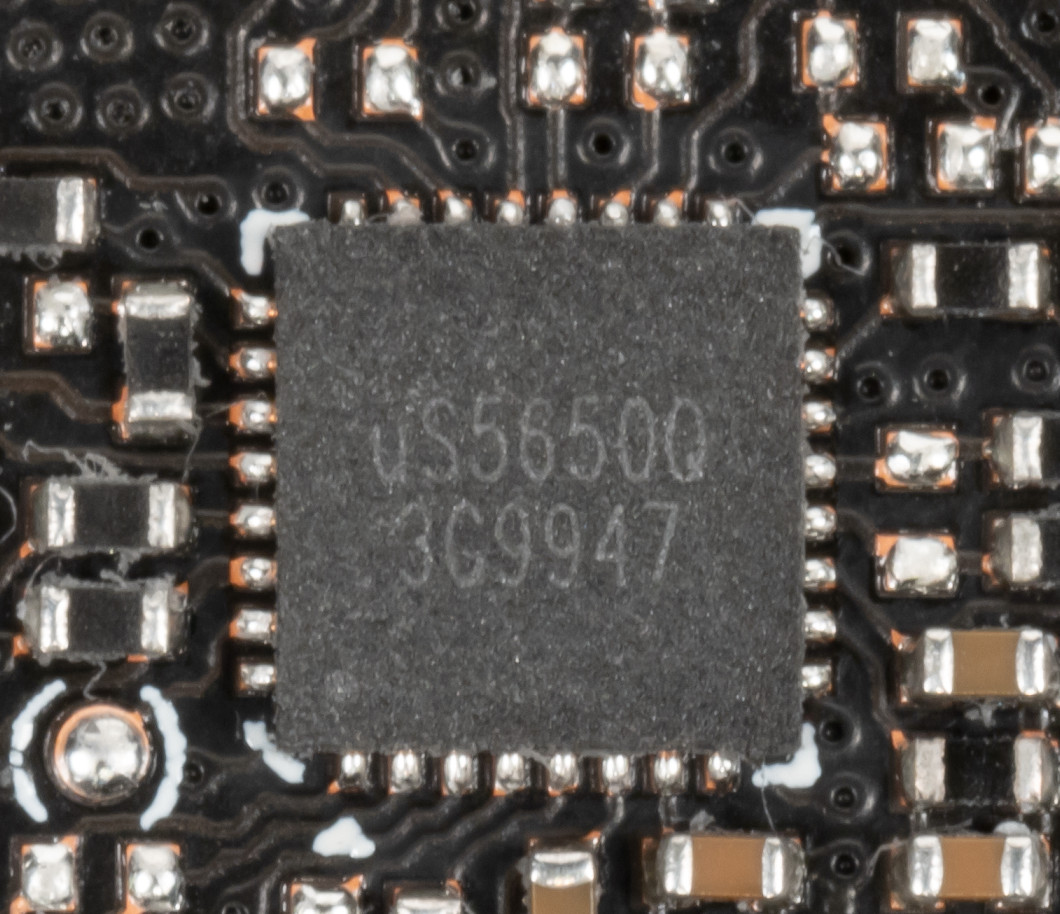

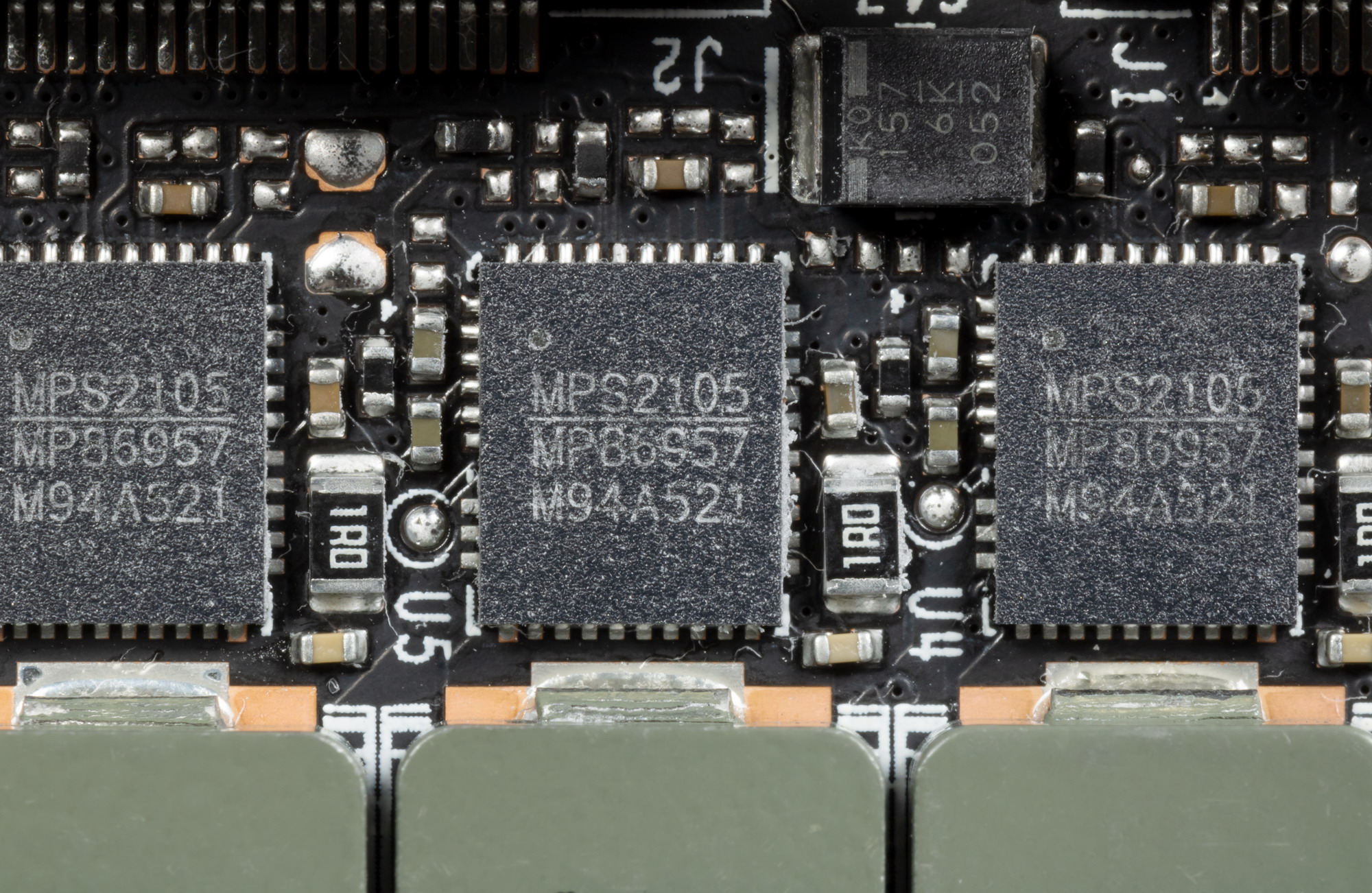

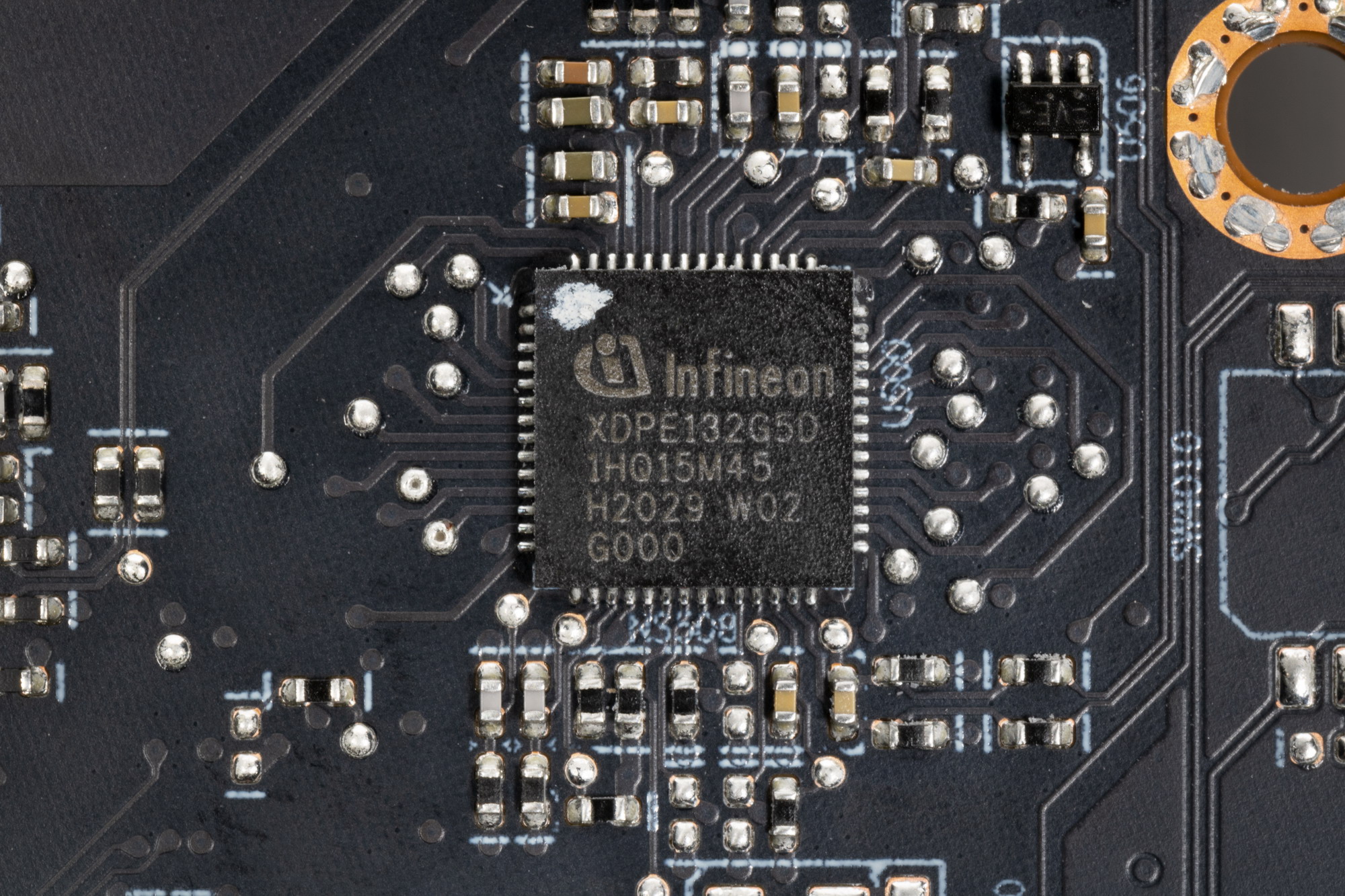

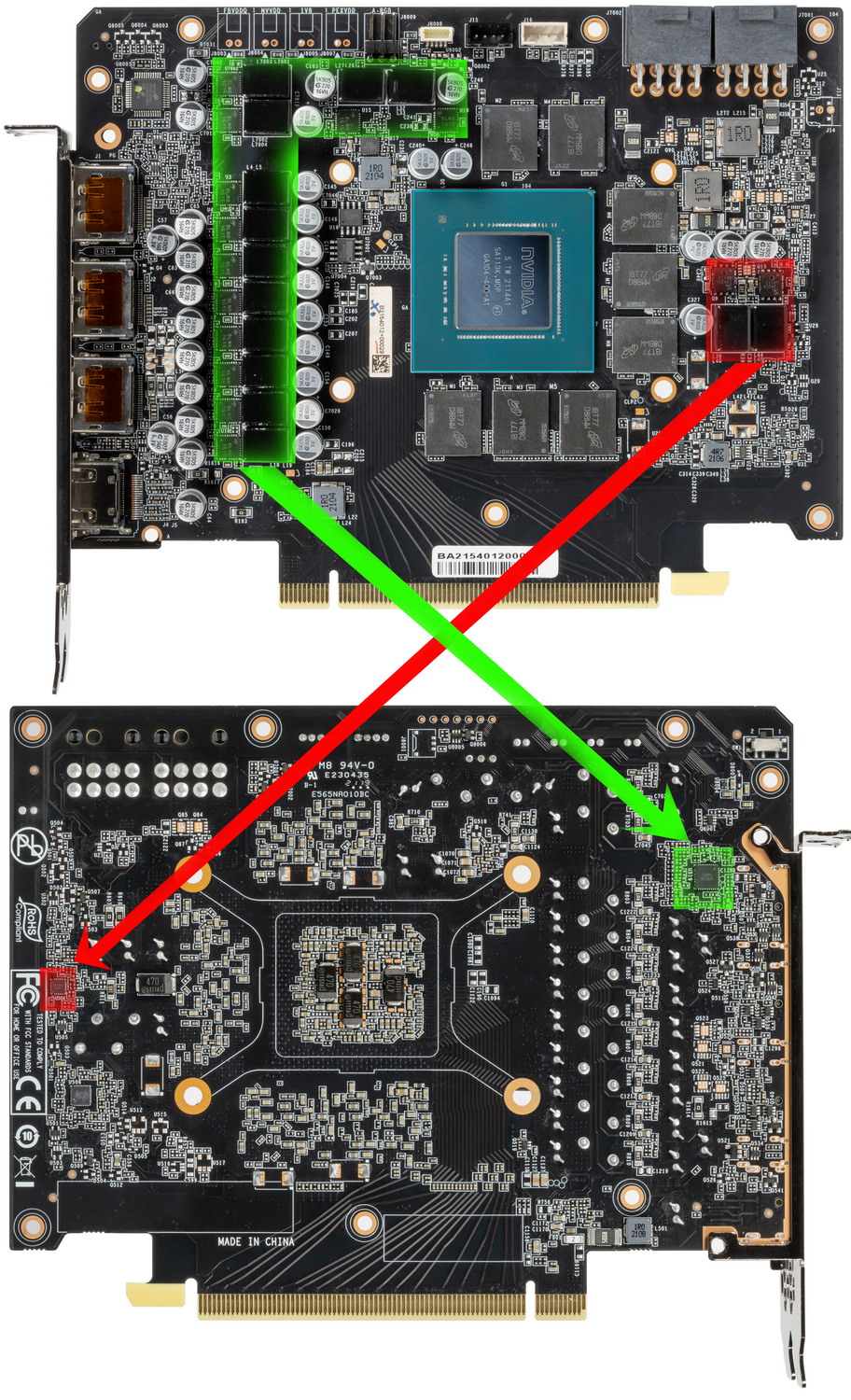

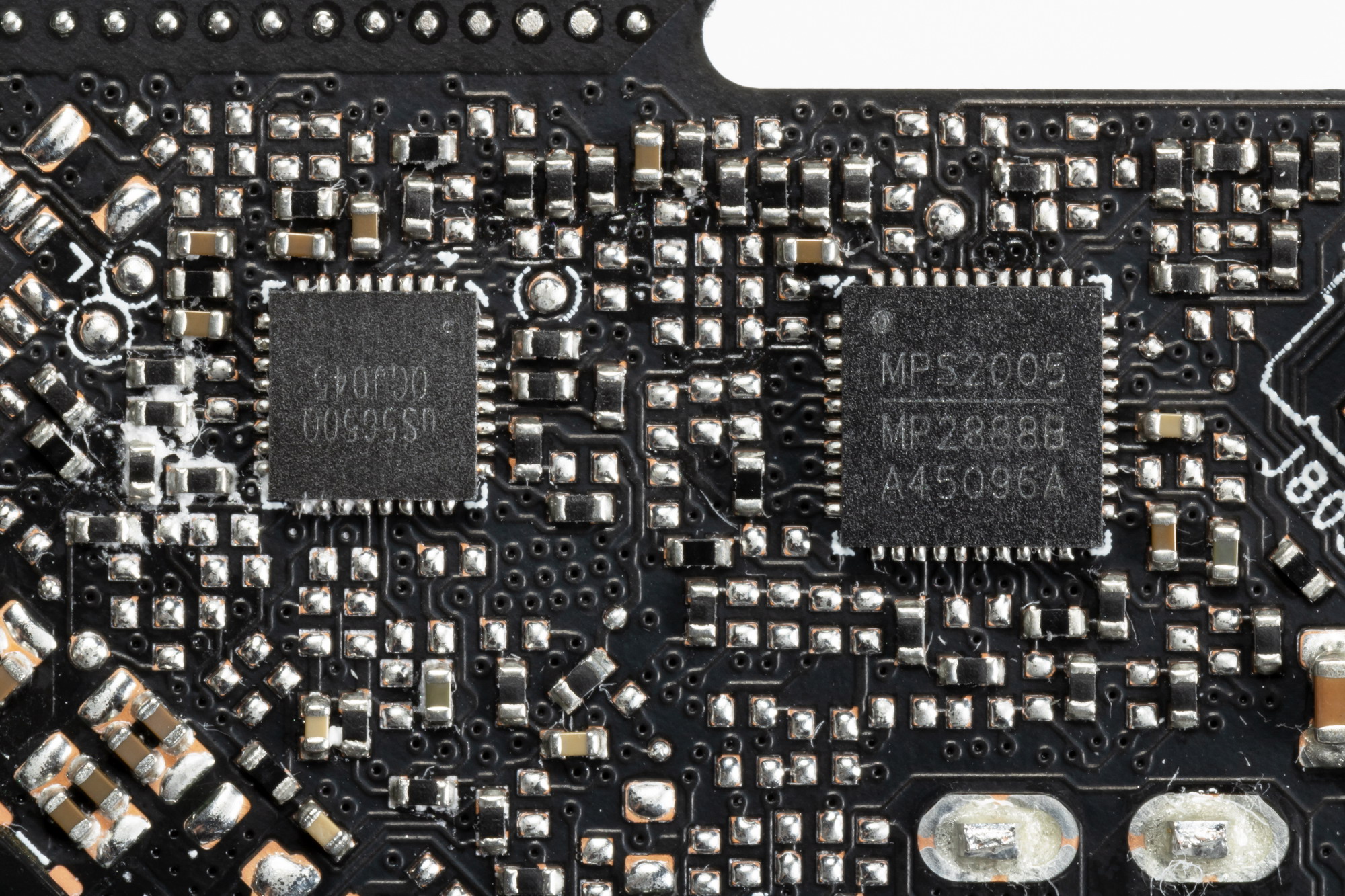

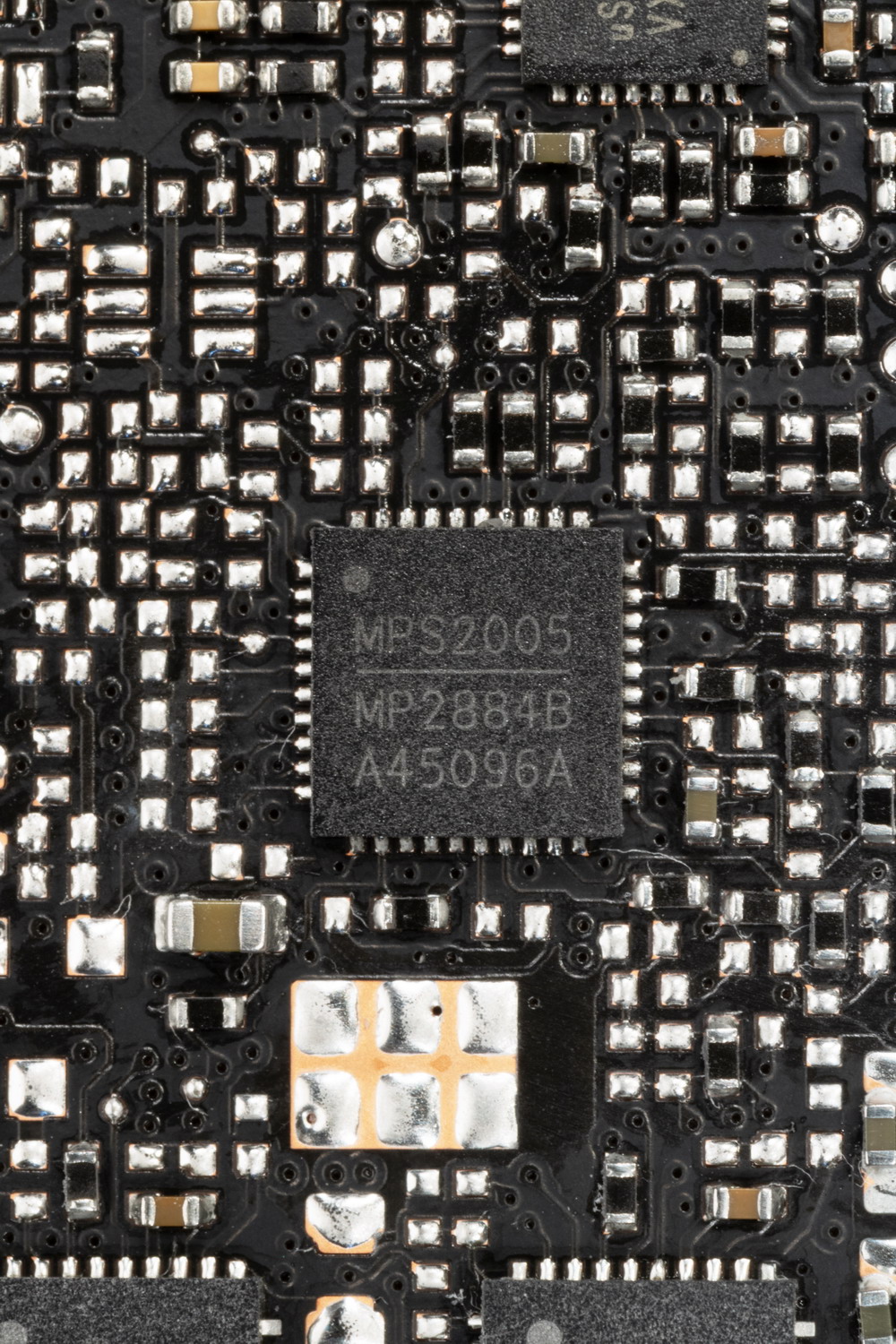

Схема питания ядер — 8-фазная, управляется ШИМ-контроллером Infineon IR 35217, память имеет 3 фазы питания. Подвод питания осуществляется через два разъема: 6-контактный и 8-контактный.
Этот чип представляет видеокарта Asus ROG Strix Radeon RX 5600 XT T6G 6 ГБ 192-битной GDDR6 (1670—1780(Game/Boost)—1780(Max)/14000 МГц).
| AMD Radeon RX 5600 XT rev.2 6 ГБ 192-битной GDDR6 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 5600 XT/Navi 10 | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | OC Mode: 1670—1800(Game/Boost)—1800(Max) Gaming Mode: 1670—1780(Game/Boost)—1780(Max) |
1560—1610(Boost)—1750(Max) | |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 108 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Число блоков Ray Tracing | — | ||
| Число тензорных блоков | — | ||
| Размеры, мм | 305×130×55 | 220×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление пиковое в 3D, Вт | 166 | 164 | |
| Энергопотребление в режиме 2D, Вт | 24 | 22 | |
| Энергопотребление в режиме «сна», Вт | 3 | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | P Mode: 26,6 / Q Mode: 24,4 | 42,2 | |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 19,0 | |
| Уровень шума в 2D (в простое), дБА | 18,0 | 19,0 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 | |
| Поддержка многопроцессорной работы | нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Питание: 8-контактные разъемы | 1 | 1 | |
| Питание: 6-контактные разъемы | 1 | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | ||
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | ||
Память
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 6 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Сама схема питания ядра — 11-фазная (как у аналогичной карты RX 5700 из той же серии Strix).Схема управляется ШИМ-контроллером International Rectifier (Infineon) IR35217. Также имеется другой ШИМ-контроллер (IR3567B),который управляет 3-фазной схемой питания микросхем памяти.Питание подается через два разъема (8-контактный и 6-контактный), каждый имеет световой индикатор корректности подключения: если все правильно, то должны гореть два белых светодиода, которые переключаются на красные в случае проблем.
Этот чип представляет видеокарта Sapphire Radeon RX 6600 XT Pulse 8 ГБ 128-битной GDDR6 (2359—2589/16000 МГц).
| AMD Radeon RX 6600 XT 8 ГБ 128-битной GDDR6 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 6600 XT/Navi 23 | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 2359—2589(Max) | 2359—2589(Max) | |
| Частота работы памяти (физическая (эффективная)), МГц | 4000 (16000) | 4000 (16000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Число блоков Ray Tracing | 32 | ||
| Число тензорных блоков | — | ||
| Размеры, мм | 220×100×40 | 220×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление пиковое в 3D, Вт | 162 | 164 | |
| Энергопотребление в режиме 2D, Вт | 22 | 22 | |
| Энергопотребление в режиме «сна», Вт | 3 | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 26,6 | 42,2 | |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 | |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4 | 1×HDMI 2.1, 3×DisplayPort 1.4 | |
| Поддержка многопроцессорной работы | нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Питание: 8-контактные разъемы | 1 | 1 | |
| Питание: 6-контактные разъемы | 0 | 0 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | ||
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | ||

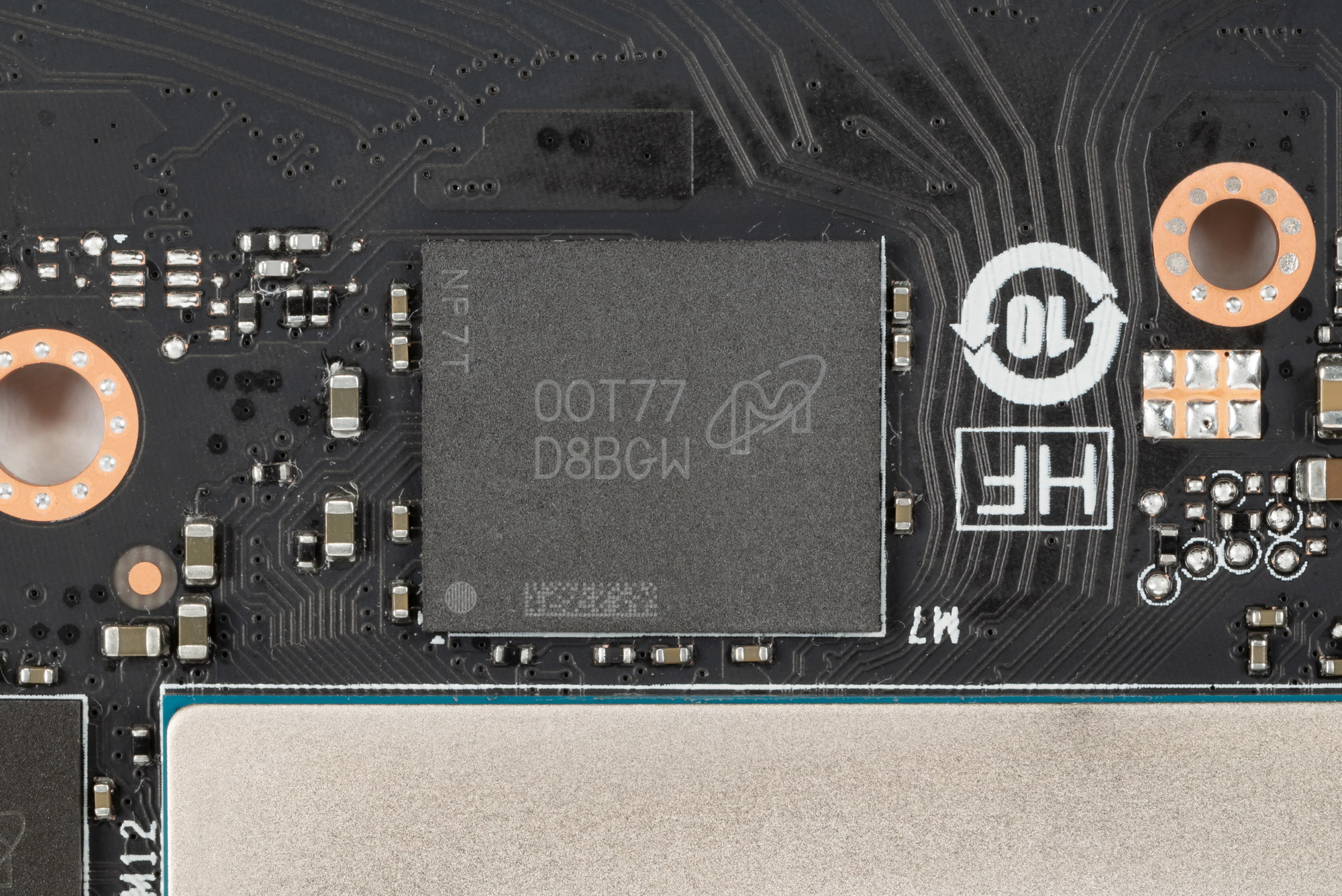

Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 4000 (16000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет reference видеокарта AMD Radeon RX 5700 8 ГБ 256-битной GDDR6 (1465—1625(Game/Boost)—1725(Max)/14000 МГц).
| AMD Radeon RX 5700 8 ГБ 256-битной GDDR6 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 5700 (Navi 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1465—1625(Game/Boost)—1725(Max) | 1465—1625(Game/Boost)—1725(Max) | |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Число блоков Ray Tracing | - | ||
| Число тензорных блоков | - | ||
| Размеры, мм | 220×100×36 | 220×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление пиковое в 3D, Вт | 177 | 177 | |
| Энергопотребление в режиме 2D, Вт | 22 | 22 | |
| Энергопотребление в режиме «сна», Вт | 3 | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 35,3 | 35,3 | |
| Уровень шума в 2D (просмотр видео), дБА | 19,1 | 19,1 | |
| Уровень шума в 2D (в простое), дБА | 19,1 | 19,1 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 | |
| Поддержка многопроцессорной работы | нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Питание: 8-контактные разъемы | 1 | 1 | |
| Питание: 6-контактные разъемы | 1 | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | ||
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | ||
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Схема питания ядер — 7-фазная, управляется ШИМ-контроллером Infineon IR 35217, память имеет 2 фазы питания. Подвод питания осуществляется через два разъема: 6-контактный и 8-контактный.
Этот чип представляет reference видеокарта AMD Radeon RX 5700 XT 8 ГБ 256-битной GDDR6 (1605—1755(Game/Boost)—1905(Max)/14000 МГц).
| AMD Radeon RX 5700 XT 8 ГБ 256-битной GDDR6 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 5700 XT (Navi 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1605—1755(Game/Boost)—1905(Max) | 1605—1755(Game/Boost)—1905(Max) | |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 40 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2560 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Число блоков Ray Tracing | - | ||
| Число тензорных блоков | - | ||
| Размеры, мм | 220×100×36 | 220×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление пиковое в 3D, Вт | 219 | 219 | |
| Энергопотребление в режиме 2D, Вт | 22 | 22 | |
| Энергопотребление в режиме «сна», Вт | 3 | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 42,2 | 42,2 | |
| Уровень шума в 2D (просмотр видео), дБА | 19,1 | 19,1 | |
| Уровень шума в 2D (в простое), дБА | 19,1 | 19,1 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 | |
| Поддержка многопроцессорной работы | нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Питание: 8-контактные разъемы | 1 | 1 | |
| Питание: 6-контактные разъемы | 1 | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | ||
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | ||
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Схема питания ядер — 8-фазная, управляется ШИМ-контроллером Infineon IR 35217, память имеет 2 фазы питания. Подвод питания осуществляется через два разъема: 6-контактный и 8-контактный.
Этот чип представляет видеокарта AMD Radeon RX 6700 XT 12 ГБ 192-битной GDDR6 (2424—2643/16000 МГц).
| AMD Radeon RX 6700 XT 12 ГБ 192-битной GDDR6 | |
|---|---|
| GPU | Radeon RX 6700 XT (Navi 22) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 2424(Boost)—2643(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4000 (16000) |
| Ширина шины обмена с памятью, бит | 192 |
| Число вычислительных блоков в GPU | 40 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 2560 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 |
| Число блоков растеризации (ROP) | 64 |
| Число блоков Ray Tracing | 40 |
| Число тензорных блоков | — |
| Размеры, мм | 265×100×40 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 190 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 4 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 32,7 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет данных |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц, 7680×4320@60 Гц |
| Максимальное разрешение/частота, HDMI | 3840×2160@120 Гц, 7680×4320@60 Гц |
Память
Карта имеет 12 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.
Этот чип представляет reference видеокарта AMD Radeon RX 6800 16 ГБ 256-битной GDDR6 (1815—2271/16000 МГц).
| AMD Radeon RX 6800 16 ГБ 256-битной GDDR6 | |
|---|---|
| GPU | Radeon RX 6800 (Navi 21) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 1815—2105(Boost)—2271(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4000 (16000) |
| Ширина шины обмена с памятью, бит | 256 |
| Число вычислительных блоков в GPU | 60 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 3840 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 240 |
| Число блоков растеризации (ROP) | 96 |
| Число блоков Ray Tracing | 60 (совмещенные) |
| Число тензорных блоков | — |
| Размеры, мм | 270×110×38 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 216 (с разовыми всплесками до 240) |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 4 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 34,4 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 2×DisplayPort 1.4a, 1×USB 3.2 Gen2 Type-C |
| Поддержка многопроцессорной работы | нет данных |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 (включая вывод через USB Type-C) |
| Питание: 8-контактные разъемы | 2 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 7680×4320@60 Гц |
| Максимальное разрешение/частота, HDMI | 7680×4320@60 Гц |
Память
Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.
Суммарное количество фаз питания у RX 6800 XT — 15.
Зеленым цветом отмечена схема питания ядра, красным — памяти. Посмотрим, кто за что отвечает. В принципе, все просто: AMD использует весьма дорогой 16-фазный ШИМ-контроллер XDPE132G5D (Infineon), который управляет 12 фазами питания GPU (сам контроллер расположен на оборотной стороне PCB). Имеется место под еще одну фазу, то есть PCB изначально рассчитана на 13 фаз для GPU (суммарно — 16). Вероятно, полностью все фазы используются в Radeon RX 6900 XT.
Также на оборотной стороне платы расположен ШИМ-контроллер IR35217 (International Rectifier, которая сейчас также входит в состав Infineon). Он управляет тремя фазами питания микросхем памяти.

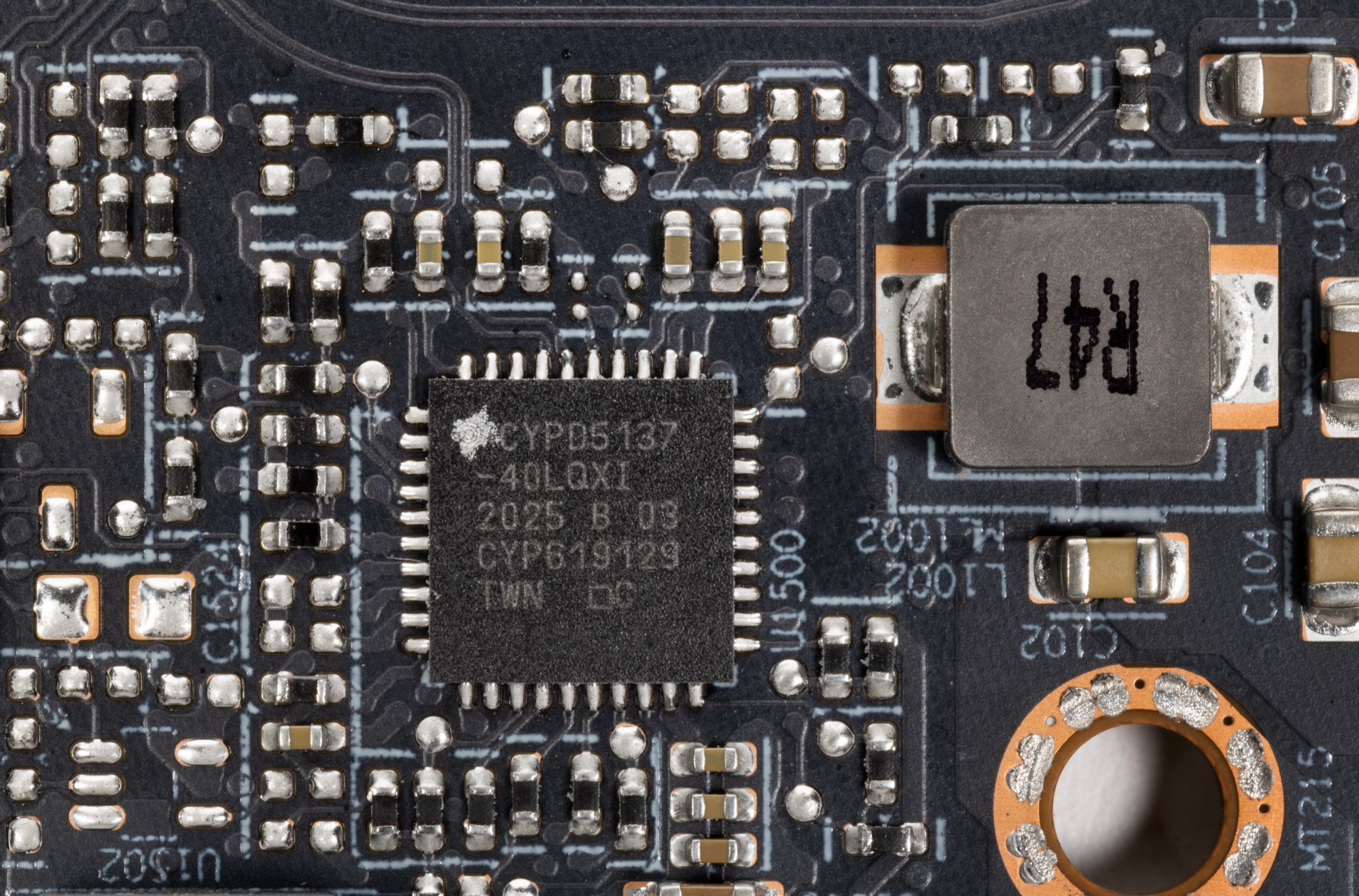

Синим цветом отмечен контроллер CYPD5137 (Cypress Semiconductor), он отвечает за USB-разъем, через который организован вывод изображения.

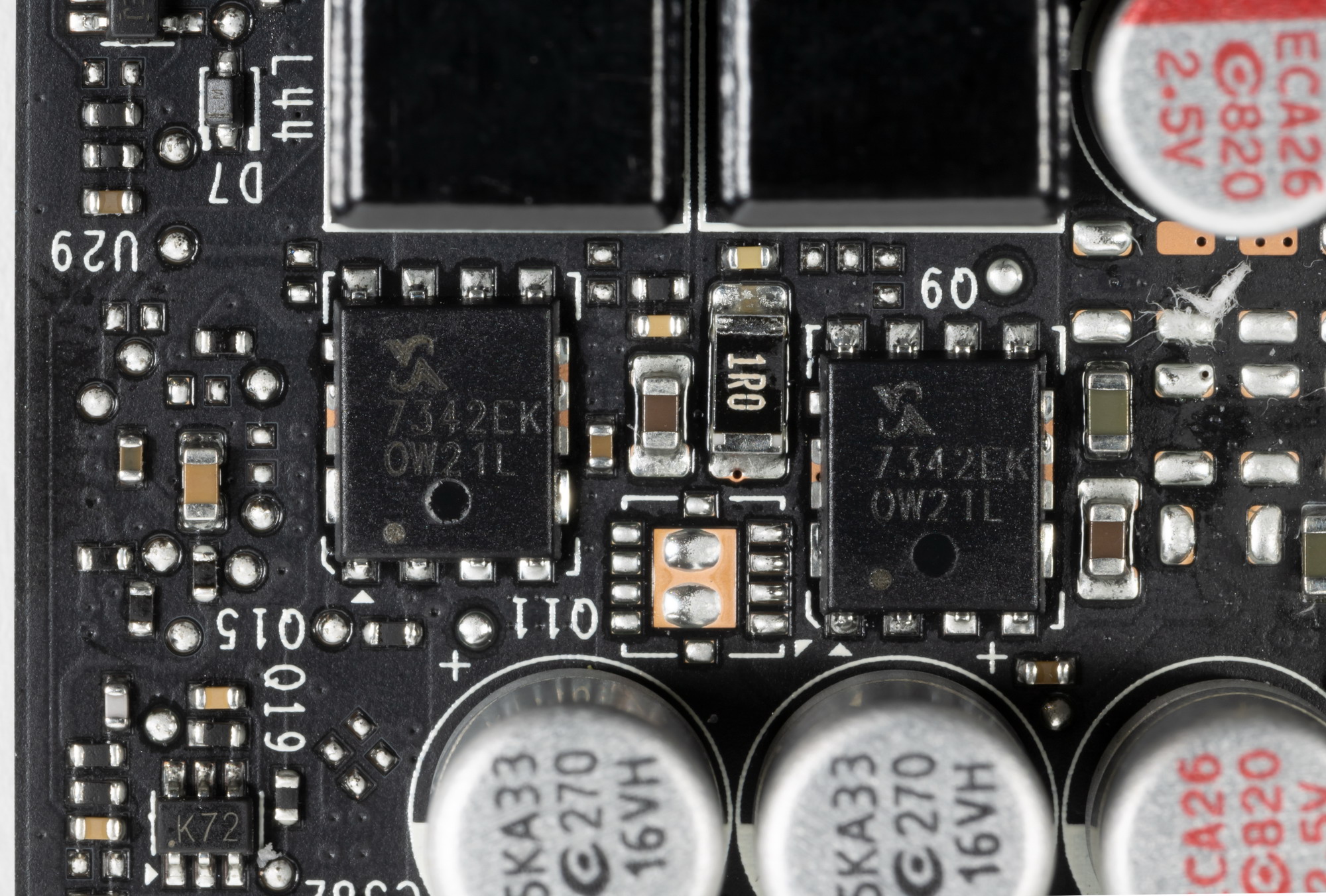

В преобразователе питания, традиционно для всех современных видеокарт, используются транзисторные сборки DrMOS — в данном случае AOZ5470QR (Alpha&Omega Semiconductor).
Сама печатная плата очень сложная, имеет 14 слоев, включая 4 медных слоя. Карта имеет два обычных 8-контактных разъема питания. Видеовыходов — 4, однако вместо привычных 3 DP мы видим всего 2, один из них заменен на USB Type-C. Благодаря вышеупомянутому контроллеру Cypress этот разъем можно использовать как USB 3.2 Gen2, однако основное его предназначение — универсальный вывод изображения на приемники разного формата: от шлемов VR до мониторов/телевизоров с подобными входами. Также к нему через переходники/разветвители с USB Type-C на HDMI или на DP можно легко подключить мониторы или телевизоры с привычными входами.
Этот чип представляет reference видеокарта AMD Radeon RX 6800 XT 16 ГБ 256-битной GDDR6 (2015—2401/16000 МГц).
| AMD Radeon RX 6800 XT 16 ГБ 256-битной GDDR6 | |
|---|---|
| GPU | Radeon RX 6800 XT (Navi 21) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 2015—2250(Boost)—2401(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4000 (16000) |
| Ширина шины обмена с памятью, бит | 256 |
| Число вычислительных блоков в GPU | 72 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 4608 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 288 |
| Число блоков растеризации (ROP) | 128 |
| Число блоков Ray Tracing | выделенных нет |
| Число тензорных блоков | — |
| Размеры, мм | 270×110×55 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 269 (с разовыми всплесками до 360) |
| Энергопотребление в режиме 2D, Вт | 25 |
| Энергопотребление в режиме «сна», Вт | 4 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 31,7 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 2×DisplayPort 1.4a, 1×USB Type-C (USB 3.2 Gen2) |
| Поддержка многопроцессорной работы | нет данных |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 (включая вывод через USB Type-C) |
| Питание: 8-контактные разъемы | 2 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 7680×4320@60 Гц |
| Максимальное разрешение/частота, HDMI | 7680×4320@60 Гц |
Память
Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.
Суммарное количество фаз питания у RX 6800 XT — 15.
Зеленым цветом отмечена схема питания ядра, красным — памяти. Посмотрим, кто за что отвечает. В принципе, все просто: AMD использует весьма дорогой 16-фазный ШИМ-контроллер XDPE132G5D (Infineon), который управляет 12 фазами питания GPU (сам контроллер расположен на оборотной стороне PCB). Имеется место под еще одну фазу, то есть PCB изначально рассчитана на 13 фаз для GPU (суммарно — 16).
Также на оборотной стороны платы расположен и ШИМ-контроллер IR35217 (International Rectifier, которая сейчас также входит в состав Infineon). Он управляет тремя фазами питания микросхем памяти.
Синим цветом отмечен контроллер CYPD5137 (Cypress Semiconductor), он отвечает за USB-разъем, через который организован вывод изображения.
В преобразователе питания, традиционно для всех современных видеокарт, используются транзисторные сборки DrMOS — в данном случае TDA21472 (все того же IR/Infineon).
Сама печатная плата очень сложная, имеет 14 слоев, включая 4 медных слоя.

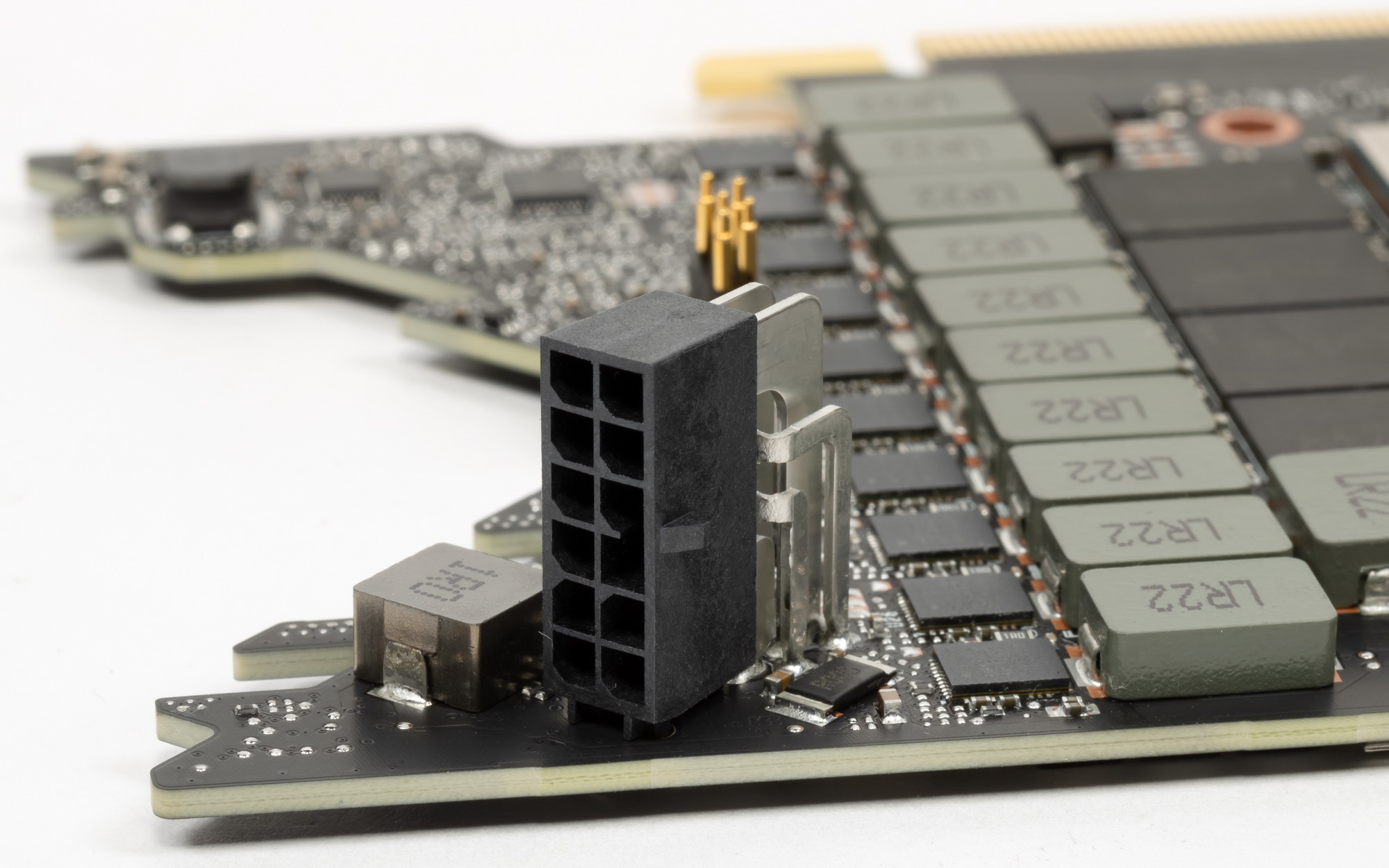

Карта имеет два обычных 8-контактных разъема питания. А вот по видеовыходам есть новшество. Мы уже отмечали, что у платы привычное количество видеовыходов: 4. Однако вместо привычных 3 DP мы видим всего 2, а один из них заменен на USB Type-C. Благодаря вышеупомянутому контроллеру Cypress этот разъем можно использовать как USB 3.2 Gen2, однако основное его предназначение — универсальный вывод изображения на приемники разного формата: от шлемов VR до мониторов/телевизоров с подобными входами. Также к нему через переходники/разветвители с USB Type-C на HDMI или на DP можно легко подключить мониторы или телевизоры с привычными входами.
Этот чип представляет reference видеокарта AMD Radeon RX 6900 XT 16 ГБ 256-битной GDDR6 (2015—2470/16000 МГц).
| AMD Radeon RX 6900 XT 16 ГБ 256-битной GDDR6 | |
|---|---|
| GPU | Radeon RX 6900 XT (Navi 21) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 2015—2250(Boost)—2401(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4000 (16000) |
| Ширина шины обмена с памятью, бит | 256 |
| Число вычислительных блоков в GPU | 80 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 5120 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 320 |
| Число блоков растеризации (ROP) | 128 |
| Число блоков Ray Tracing | 80 |
| Число тензорных блоков | — |
| Размеры, мм | 265×110×55 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 255 |
| Энергопотребление в режиме 2D, Вт | 25 |
| Энергопотребление в режиме «сна», Вт | 4 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 25,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 2×DisplayPort 1.4a, 1×USB Type-C (USB 3.2 Gen2) |
| Поддержка многопроцессорной работы | нет данных |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 (включая вывод через USB Type-C) |
| Питание: 8-контактные разъемы | 2 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц, 7680×4320@60 Гц |
| Максимальное разрешение/частота, HDMI | 3840×2160@120 Гц, 7680×4320@60 Гц |
Память
Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.
Суммарное количество фаз питания у RX 6900 XT — 16.
Зеленым цветом отмечена схема питания ядра, красным — памяти. AMD использует весьма дорогой 16-фазный ШИМ-контроллер XDPE132G5D (Infineon), который управляет 13 фазами питания GPU (сам контроллер расположен на оборотной стороне PCB).
Также на оборотной стороны платы расположен ШИМ-контроллер IR35217 (International Rectifier, которая сейчас входит в состав Infineon). Он управляет тремя фазами питания микросхем памяти.
Синим цветом отмечен контроллер CYPD5137 (Cypress Semiconductor), он отвечает за USB-разъем, через который организован вывод изображения.
В преобразователе питания, традиционно для всех современных видеокарт, используются транзисторные сборки DrMOS — в данном случае TDA21472 (все того же IR/Infineon).
Сама печатная плата очень сложная, имеет 14 слоев, включая 4 медных слоя.
Карта имеет два обычных 8-контактных разъема питания. А вот по видеовыходам есть новшество. У платы привычное количество видеовыходов: 4. Однако вместо привычных 3 DP мы видим всего 2, один из них заменен на USB Type-C. Благодаря вышеупомянутому контроллеру Cypress этот разъем можно использовать как USB 3.2 Gen2, однако основное его предназначение — универсальный вывод изображения на приемники разного формата: от шлемов VR до мониторов/телевизоров с подобными входами. Также к нему через переходники/разветвители с USB Type-C на HDMI или на DP можно легко подключить мониторы или телевизоры с привычными входами.
Этот чип представляет Palit GeForce GTX 1650 Super StormX OC 4 ГБ 128-битной GDDR6 (1530—1770(Boost, reference 1725)/12000 МГц).
| Nvidia GeForce GTX 1650 Super 4 ГБ 128-битной GDDR6 | |
|---|---|
| Параметр | GeForce GTX 1650 Super |
| GPU | Nvidia TU116 |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | 1530—1770(Boost, reference 1725) |
| Частота работы памяти (физическая (эффективная)), МГц | 3000 (12000) |
| Ширина шины обмена с памятью, бит | 128 |
| Число вычислительных блоков в GPU | 20 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 1280 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 |
| Число блоков растеризации (ROP) | 32 |
| Число блоков Ray Tracing | — |
| Число тензорных блоков | — |
| Размеры, мм | 170×110×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 102 |
| Энергопотребление в режиме 2D, Вт | 22 |
| Энергопотребление в режиме «сна», Вт | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 44,1 |
| Уровень шума в 2D (просмотр видео), дБА | 38,6 |
| Уровень шума в 2D (в простое), дБА | 38,6 |
| Видеовыходы | 1xDVI-D, 1×HDMI 2.0b, 1×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 |
| Питание: 8-контактные разъемы | 0 |
| Питание: 6-контактные разъемы | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
Память
Карта имеет 4 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц (да, память стоит более быстрая, чем требуется). Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет Gigabyte GeForce GTX 1660 Gaming OC 6 ГБ 192-битной GDDR5 (1530—1960/8000 МГц).
| Gigabyte GeForce GTX 1660 Gaming OC 6 ГБ 192-битной GDDR5 | |
|---|---|
| GPU | GeForce GTX 1660 (TU116) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | Референс: 1530—1785(Boost)—1960(Max) Gigabyte: 1530—1785(Boost)—1960(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) |
| Ширина шины обмена с памятью, бит | 192 |
| Число вычислительных блоков в GPU | 22 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU (CUDA) | 1408 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 88 |
| Число блоков растеризации (ROP) | 48 |
| Число блоков Ray Tracing | − |
| Число тензорных блоков | − |
| Размеры, мм | 225×105×38 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 117 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 34,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.0b 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц
Этот чип представляет MSI GeForce GTX 1660 Super Ventus XS OC Edition 6 ГБ 192-битной GDDR6 (1530—1785(Boost)—1965(Max)/14000 МГц).
| Nvidia GeForce GTX 1660 Super 6 ГБ 192-битной GDDR6 | |
|---|---|
| Параметр | GeForce GTX 1660 Super |
| GPU | Nvidia TU116 |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | 1530—1785(Boost)—1965(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 192 |
| Число вычислительных блоков в GPU | 22 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 1408 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 88 |
| Число блоков растеризации (ROP) | 48 |
| Число блоков Ray Tracing | — |
| Число тензорных блоков | — |
| Размеры, мм | 220×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 122 |
| Энергопотребление в режиме 2D, Вт | 26 |
| Энергопотребление в режиме «сна», Вт | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 34,5 |
| Уровень шума в 2D (просмотр видео), дБА | 25,4 |
| Уровень шума в 2D (в простое), дБА | 25,4 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
Память
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет Nvidia GeForce RTX 2060 Founder’s Edition 6 ГБ 192-битной GDDR6 (1365—1920/14000 МГц).
| Nvidia GeForce RTX 2060 Founder’s Edition 6 ГБ 192-битной GDDR6 | |
|---|---|
| GPU | GeForce RTX 2060 (TU106) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | Референс: 1365—1680(Boost)—1920(Max) Founder’s Edition: 1365—1680(Boost)—1920(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14 000) |
| Ширина шины обмена с памятью, бит | 192 |
| Число вычислительных блоков в GPU | 30 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU (CUDA) | 1920 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 120 |
| Число блоков растеризации (ROP) | 48 |
| Число блоков Ray Tracing | 30 |
| Число тензорных блоков | 240 |
| Размеры, мм | 230×100×38 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 158 |
| Энергопотребление в режиме 2D, Вт | 21 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 29,8 |
| Уровень шума в 2D (просмотр видео), дБА | 22,6 |
| Уровень шума в 2D (в простое), дБА | 22,6 |
| Видеовыходы | 1×DVI (Dual-Link) 1×HDMI 2.0b 2×DisplayPort 1.4 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Этот чип представляет Nvidia GeForce RTX 2060 Super Founder’s Edition 8 ГБ 256-битной GDDR6 (1470—1650(Boost)—1950(Max)/14000 МГц).
| Nvidia GeForce RTX 2060 Super Founder’s Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2060 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1470—1650(Boost)—1950(Max) | 1470—1650(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 34 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2176 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 136 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 34 | |
| Число тензорных блоков | 272 | |
| Размеры, мм | 270×100×36 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 180 | 180 |
| Энергопотребление в режиме 2D, Вт | 32 | 32 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 30,6 | 30,6 |
| Уровень шума в 2D (просмотр видео), дБА | 25,0 | 25,0 |
| Уровень шума в 2D (в простое), дБА | 25,1 | 25,1 |
| Видеовыходы | 1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4 |
1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 0 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет Palit GeForce RTX 3060 StormX OC 12 ГБ 192-битной GDDR6.
| Palit GeForce RTX 3060 StormX OC 12 ГБ 192-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 3060 (GA106) | |
| Интерфейс | PCI Express x16 4.0 | |
| Частота работы GPU (ROPs), МГц | 1320—1807(Boost)—1950(Max) | 1320—1777(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 7500 (15000) | 7500 (15000) |
| Ширина шины обмена с памятью, бит | 192 | |
| Число вычислительных блоков в GPU | 28 | |
| Число операций (ALU/CUDA) в блоке | 128 | |
| Суммарное количество блоков ALU/CUDA | 3584 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | |
| Число блоков растеризации (ROP) | 48 | |
| Число блоков Ray Tracing | 28 | |
| Число тензорных блоков | 112 | |
| Размеры, мм | 170×110×36 | 240×110×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 173 | 170 |
| Энергопотребление в режиме 2D, Вт | 30 | 30 |
| Энергопотребление в режиме «сна», Вт | 10 | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 35,0 | 29,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 2 | 1 (12-контактный) |
| Питание: 6-контактные разъемы | 0 | 0 |
| Максимальное разрешение/частота, DisplayPort | 3840×2160@120 Гц (7680×4320@60 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@120 Гц (7680×4320@60 Гц) | |
Память
Карта имеет 12 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 8000 (16000) МГц.
Суммарное количество фаз питания у GeForce RTX 3060 Ti — 10, а у карты Palit — 7 (5 на ядро и 2 на микросхемы памяти). Однако мы видим пустые места под дополнительные фазы, и это дает нам представление о потенциальной 8-фазной схеме питания GPU, плюс 2 фазы на микросхемы памяти (полагаем, что все это может быть использовано в будущих ускоренных версиях типа GeForce RTX 3060 Super).

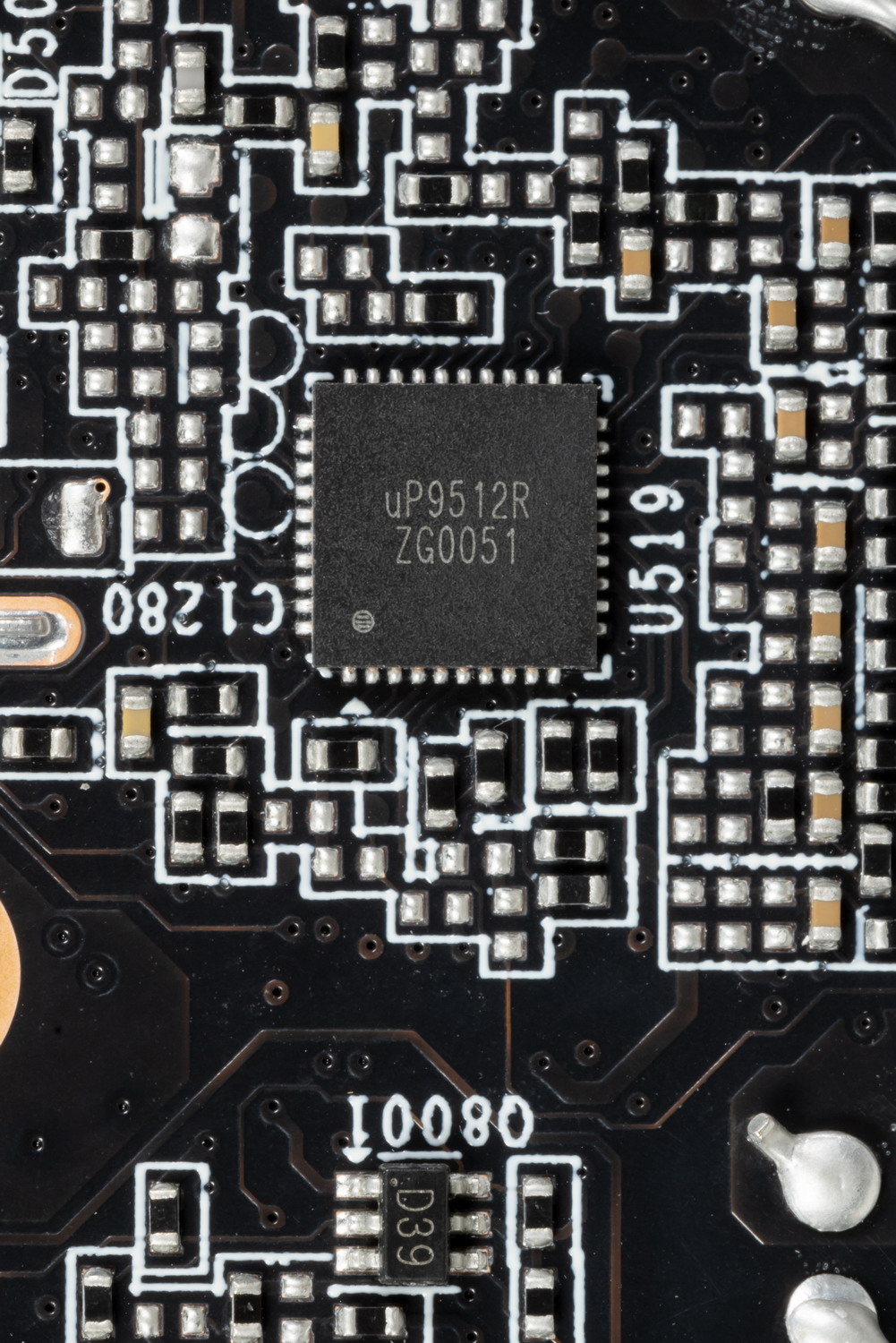

Зеленым цветом отмечена схема питания ядра, красным — памяти. ШИМ-контроллер uP9512R (uPI Semiconductor) отвечает за работу фаз питания графического процессора.
А контроллер uP1666Q управляет двумя фазами питания микросхем памяти. Оба контроллера расположены на обороте печатной платы.

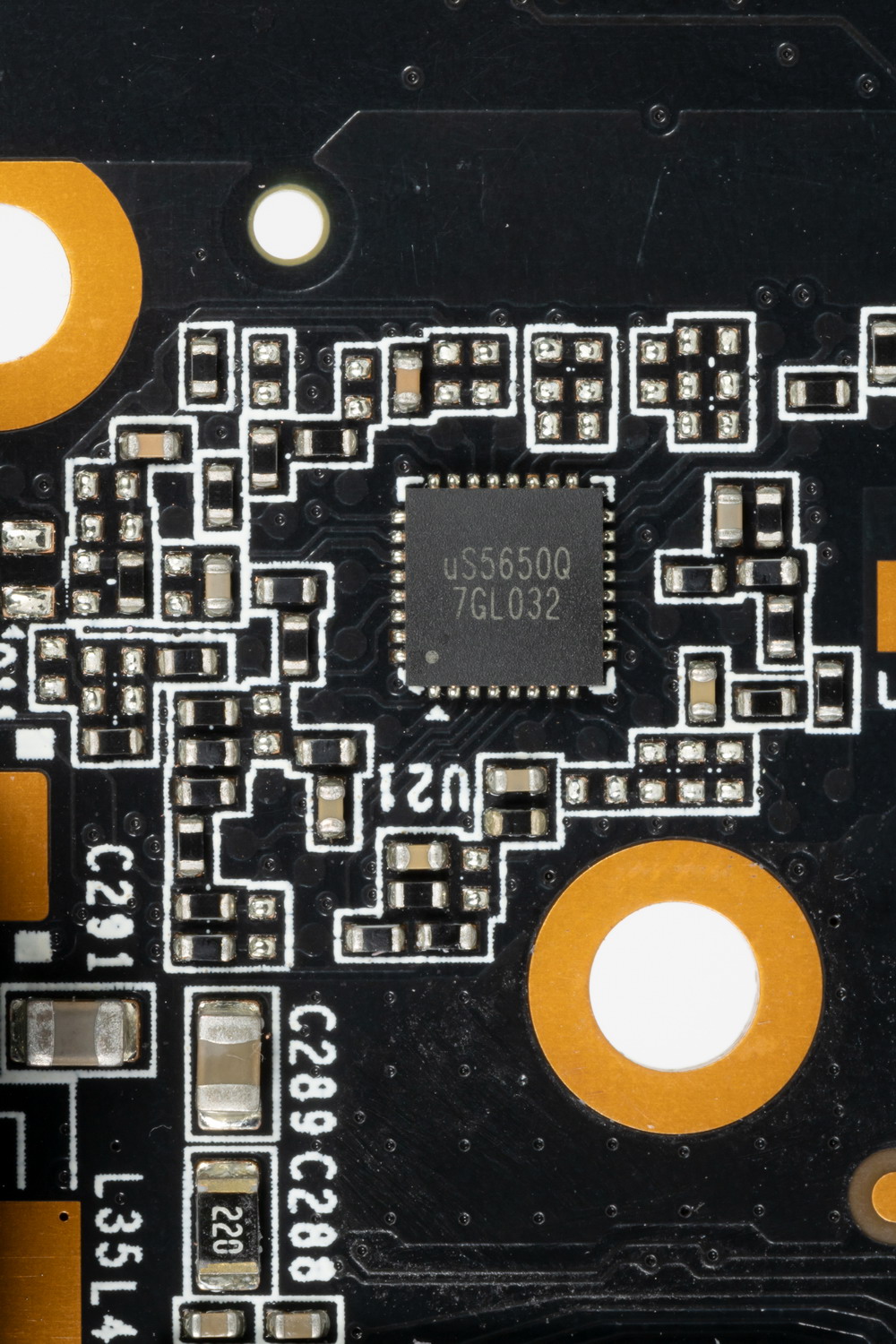

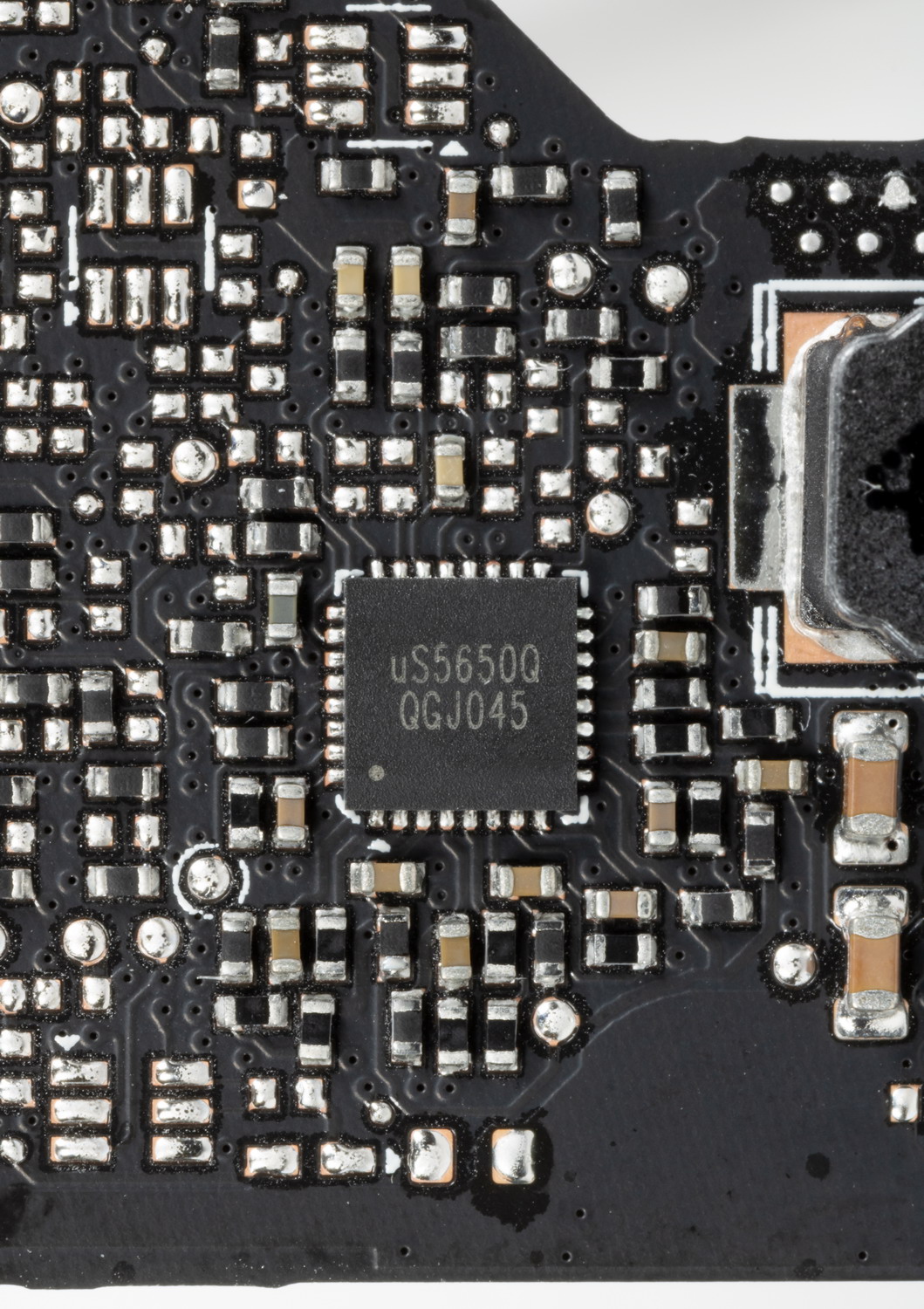

На лицевой стороне имеется uS5650Q (той же uPI), отвечающий за мониторинг.

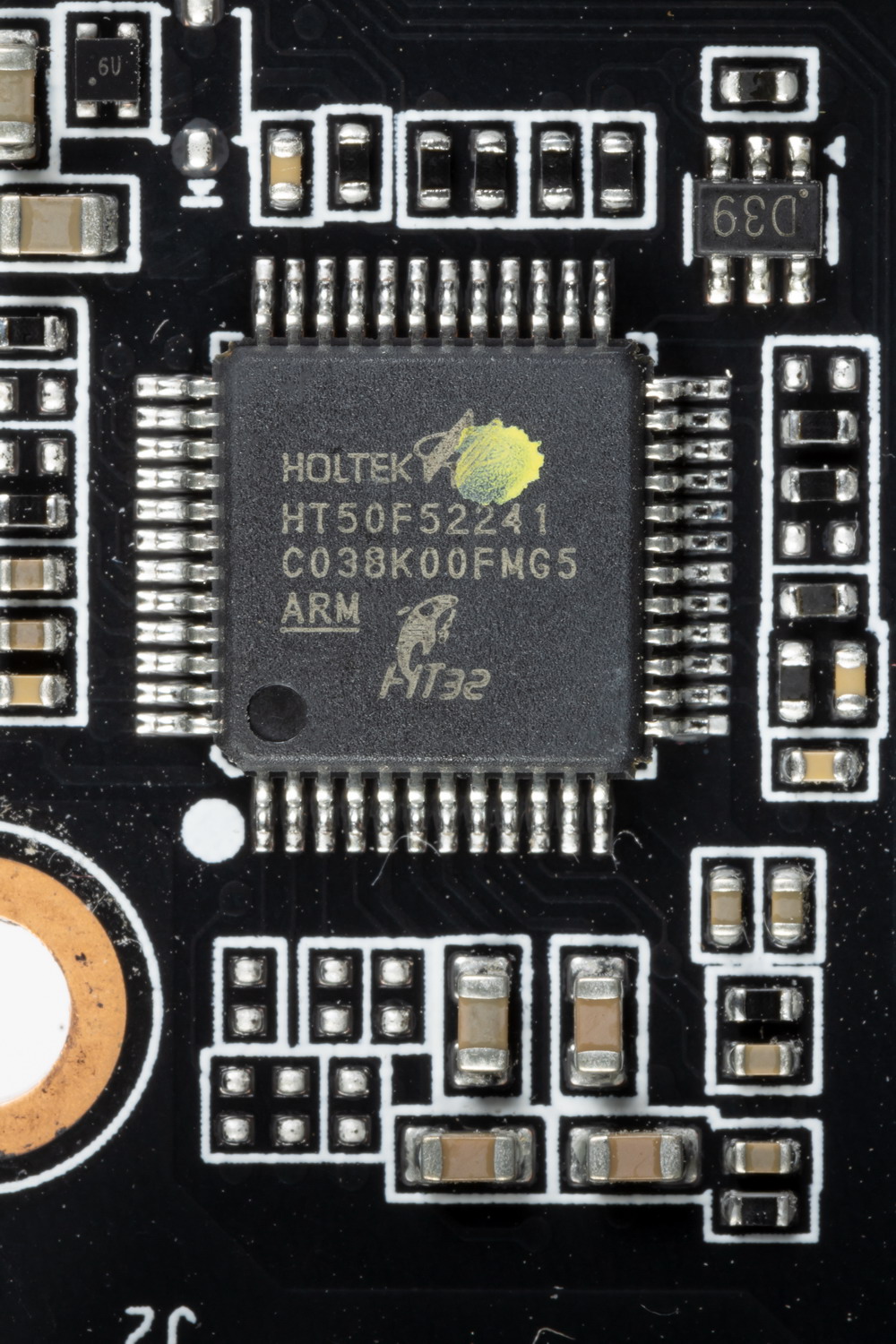

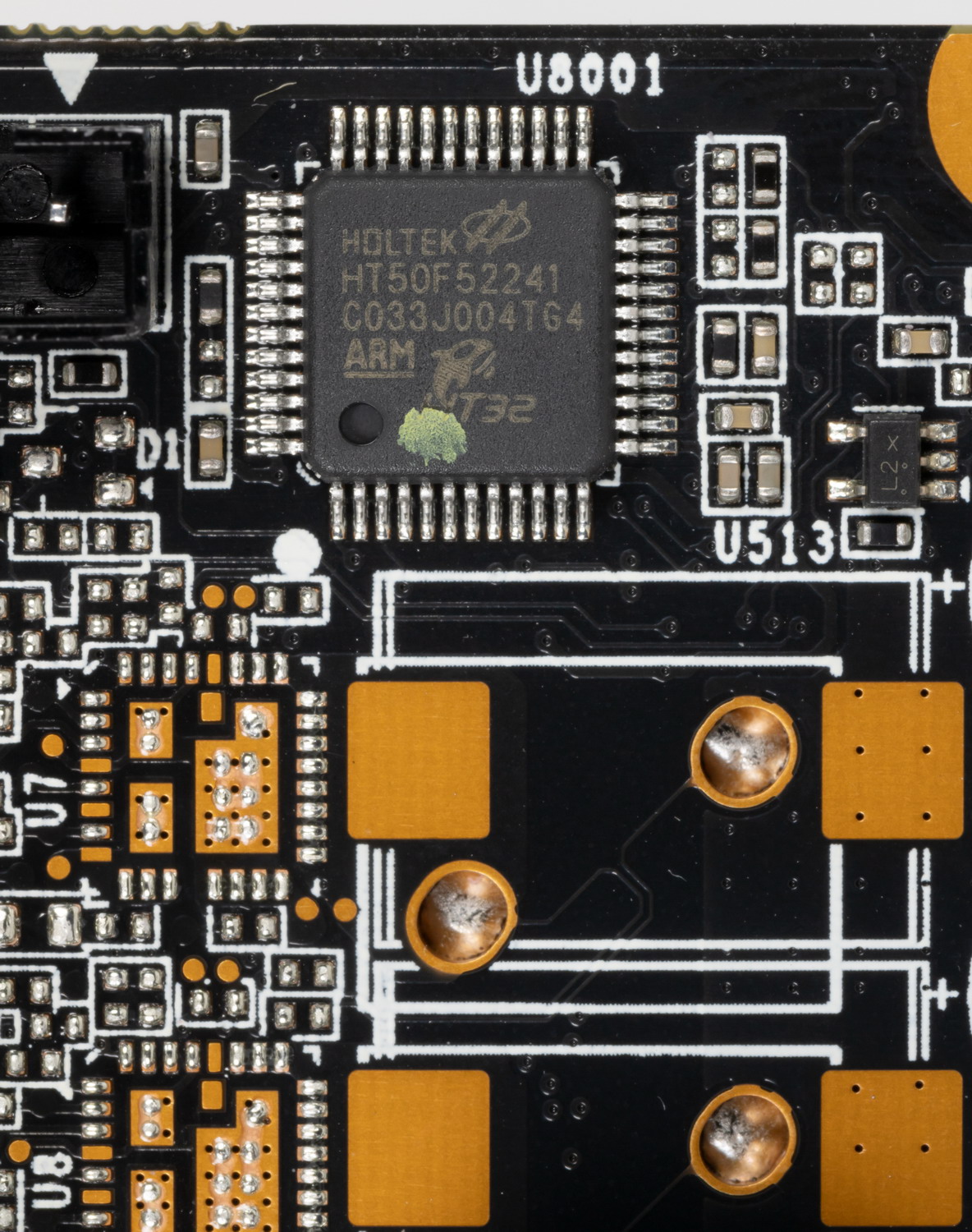

За подсветку (хоть и весьма скромную) отвечает традиционно используемый компанией Palit контроллер Holtek HT50F52241.
В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае мосфеты схемы питания GPU NCP302045 (On Semiconductor) и мосфеты схемы питания памяти SM7342EKKP (Sinopower).
Коннектор питания — один, 8-контактный. Минус в том, что он расположен защелкой внутрь СО, то есть будет затруднительно нажать на замок на «хвосте» от БП, чтобы вынуть его, ибо гнездо находится сильно ниже верхней кромки радиатора охлаждения.
Этот чип представляет Asus GeForce RTX 2070 8 ГБ Strix 256-битной GDDR6.
| Nvidia GeForce RTX 2070 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Номинальное значение (референс) | |
| GPU | GeForce RTX 2070 (TU106) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | Референс: 1410—1850 Founder’s Edition: 1410—1935 |
|
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 36 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU (CUDA) | 2304 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 36 | |
| Число тензорных блоков | 288 | |
| Размеры, мм | 310×120×52 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | |
| Цвет текстолита | черный | |
| Энергопотребление пиковое в 3D, Вт | 179 | |
| Энергопотребление в режиме 2D, Вт | 25 | |
| Энергопотребление в режиме «сна», Вт | 11 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 28,7 | |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | |
| Уровень шума в 2D (в простое), дБА | 18,0 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | |
| Питание: 8-контактные разъемы | 1 | |
| Питание: 6-контактные разъемы | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Этот чип представляет Nvidia GeForce RTX 2070 Super Founder’s Edition 8 ГБ 256-битной GDDR6 (1605—1770(Boost)—1950(Max)/14000 МГц).
| Nvidia GeForce RTX 2070 Super Founder’s Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2070 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1605—1770(Boost)—1950(Max) | 1605—1770(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 40 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2560 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 40 | |
| Число тензорных блоков | 320 | |
| Размеры, мм | 270×100×36 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 217 | 217 |
| Энергопотребление в режиме 2D, Вт | 34 | 34 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 31,2 | 31,2 |
| Уровень шума в 2D (просмотр видео), дБА | 26,2 | 26,2 |
| Уровень шума в 2D (в простое), дБА | 26,0 | 26,0 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | SLI (NV Link) | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет Nvidia GeForce RTX 2080 8 ГБ 256-битной GDDR6 Founders Edition.
| Nvidia GeForce RTX 2080 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Номинальное значение (референс) | |
| GPU | GeForce RTX 2080 (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | Референс: 1515—1800 Founder’s Edition: 1515—1965 |
|
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 46 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU (CUDA) | 2944 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 184 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 46 | |
| Число тензорных блоков | 368 | |
| Размеры, мм | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | |
| Цвет текстолита | черный | |
| Энергопотребление пиковое в 3D, Вт | 228 | |
| Энергопотребление в режиме 2D, Вт | 29 | |
| Энергопотребление в режиме «сна», Вт | 11 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 34,7 | |
| Уровень шума в 2D (просмотр видео), дБА | 30,0 | |
| Уровень шума в 2D (в простое), дБА | 30,0 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | |
| Питание: 8-контактные разъемы | 1 | |
| Питание: 6-контактные разъемы | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Схема питания построена на базе 8-фазного цифрового преобразователя iMON DrMOS. Эта динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием. Это помогает GPU дольше работать на повышенных частотах. Тот же преобразователь реализует 2-фазное питание микросхем памяти.
Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Этот чип представляет Nvidia GeForce RTX 2080 Super Founder’s Edition 8 ГБ 256-битной GDDR6 (1650—1815(Boost)—1965(Max)/14000 МГц).
| Nvidia GeForce RTX 2080 Super Founder’s Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2080 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1650—1815(Boost)—1965(Max) | 1650—1815(Boost)—1965(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3875 (15550) | 3875 (15500) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 48 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 3072 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 192 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 48 | |
| Число тензорных блоков | 384 | |
| Размеры, мм | 270×100×36 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 252 | 252 |
| Энергопотребление в режиме 2D, Вт | 37 | 37 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 32,4 | 32,4 |
| Уровень шума в 2D (просмотр видео), дБА | 25,4 | 25,4 |
| Уровень шума в 2D (в простое), дБА | 25,8 | 25,8 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | Nvidia SLI (NV Link) | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет Nvidia GeForce RTX 2080 Ti 11 ГБ 352-битной GDDR6 Founders Edition.
| Nvidia GeForce RTX 2080 Ti 11 ГБ 352-битной GDDR6 | ||
|---|---|---|
| Параметр | Номинальное значение (референс) | |
| GPU | GeForce RTX 2080 Ti (TU102) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1650—1950 | |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 352 | |
| Число вычислительных блоков в GPU | 68 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 4352 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 272 | |
| Число блоков растеризации (ROP) | 88 | |
| Размеры, мм | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | |
| Цвет текстолита | черный | |
| Энергопотребление пиковое в 3D, Вт | 264 | |
| Энергопотребление в режиме 2D, Вт | 30 | |
| Энергопотребление в режиме «сна», Вт | 11 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 39,0 | |
| Уровень шума в 2D (просмотр видео), дБА | 26,1 | |
| Уровень шума в 2D (в простое), дБА | 26,1 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | |
| Питание: 8-контактные разъемы | 2 | |
| Питание: 6-контактные разъемы | 0 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
Карта имеет 11 ГБ памяти GDDR6 SDRAM, размещенной в 11 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Схема питания построена на базе 13-фазного цифрового преобразователя iMON DrMOS. Эта динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием. Это помогает GPU дольше работать на повышенных частотах.
Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Этот чип представляет Nvidia GeForce RTX 3060 Ti 8 ГБ 256-битной GDDR6 Founders Edition.
| Nvidia GeForce RTX 3060 Ti Founders Edition 8 ГБ 256-битной GDDR6 | |
|---|---|
| GPU | GeForce RTX 3060 Ti (GA104) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 1440—1665(Boost)—2010(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 |
| Число вычислительных блоков в GPU | 38 |
| Число операций (ALU/CUDA) в блоке | 128 |
| Суммарное количество блоков ALU/CUDA | 4864 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 152 |
| Число блоков растеризации (ROP) | 80 |
| Число блоков Ray Tracing | 38 |
| Число тензорных блоков | 152 |
| Размеры, мм | 240×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 202 |
| Энергопотребление в режиме 2D, Вт | 30 |
| Энергопотребление в режиме «сна», Вт | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 29,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 (12-контактный) c адаптером на 8-контактный разъем |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 7680×4320@60 Гц |
| Максимальное разрешение/частота, HDMI | 7680×4320@60 Гц |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.
Суммарное количество фаз питания у GeForce RTX 3060 Ti — 10. При этом распределение фаз — 8+2.
Зеленым цветом отмечена схема питания ядра, красным — памяти. ШИМ-контроллер uP9512R (uPI Semiconductor) отвечает за работу фаз питания графического процессора.
А контроллер uP1666Q управляет двумя фазами питания микросхем памяти. Оба контроллера расположены на обороте печатной платы.
На лицевой стороне имеется uS5650Q (той же uPI), отвечающий за мониторинг.
В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае мосфеты схемы питания GPU AOZ5311NGI (Alpha&Omega Semiconductor) и мосфеты схемы питания памяти SM7342EKKP (Sinopower).
Как и у предыдущих карт Founders Edition серии GeForce RTX 30, у этой карты 12-контактный коннектор питания. Сравнение карт FE есть в начальном видеоролике.
Ранее уже было известно, что ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30. А с самой картой, конечно же, поставляется переходник, позволяющий подключить 8-контактный коннектор к новому разъему.
Этот чип представляет Nvidia GeForce RTX 3070 8 ГБ 256-битной GDDR6 Founders Edition.
| Nvidia GeForce RTX 3070 Founders Edition 8 ГБ 256-битной GDDR6 | |
|---|---|
| GPU | GeForce RTX 3070 (GA104) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 1440—1725(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 |
| Число вычислительных блоков в GPU | 46 |
| Число операций (ALU/CUDA) в блоке | 128 |
| Суммарное количество блоков ALU/CUDA | 5888 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 184 |
| Число блоков растеризации (ROP) | 96 |
| Число блоков Ray Tracing | 46 |
| Число тензорных блоков | 184 |
| Размеры, мм | 240×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 224 |
| Энергопотребление в режиме 2D, Вт | 30 |
| Энергопотребление в режиме «сна», Вт | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 34,4 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 (12-контактный) c адаптером на 8-контактный разъем |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 7680×4320@60 Гц |
| Максимальное разрешение/частота, HDMI | 7680×4320@60 Гц |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.
Суммарное количество фаз питания у GeForce RTX 3070 — 11. При этом распределение фаз — 9+2.
Зеленым цветом отмечена схема питания ядра, красным — памяти. ШИМ-контроллер uP9512R (uPI Semiconductor) отвечает за работу фаз питания графического процессора.
А контроллер uP1666Q управляет двумя фазами питания микросхем памяти. Оба контроллера расположены на обороте печатной платы.
На лицевой стороне имеется uS5650Q (той же uPI), отвечающий за мониторинг.
В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае мосфеты схемы питания GPU AOZ5311NGI (Alpha&Omega Semiconductor) и мосфеты схемы питания памяти SM7342EKKP (Sinopower).
Как и у предыдущих карт Founders Edition серии GeForce RTX 30, у этой карты 12-контактный коннектор питания. Сравнение карт FE есть в начальном видеоролике.
Ранее уже было известно, что ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30. А с самой картой, конечно же, поставляется переходник, позволяющий подключить 8-контактный коннектор к новому разъему.
Этот чип представляет Palit GeForce RTX 3070 Ti GameRock OC 8 ГБ 256-битной GDDR6X.
| Palit GeForce RTX 3070 Ti GameRock OC 8 ГБ 256-битной GDDR6X | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 3070 Ti (GA104) | |
| Интерфейс | PCI Express x16 4.0 | |
| Частота работы GPU (ROPs), МГц | BIOS1: 1845(Boost)—2010(Max) BIOS2: 1845(Boost)—1995(Max) |
1770(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4750 (19000) | 4750 (19000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 48 | |
| Число операций (ALU/CUDA) в блоке | 128 | |
| Суммарное количество блоков ALU/CUDA | 6144 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 192 | |
| Число блоков растеризации (ROP) | 96 | |
| Число блоков Ray Tracing | 48 | |
| Число тензорных блоков | 192 | |
| Размеры, мм | 300×120×60 | 280×100×37 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт (BIOS1/BIOS2) | 293/297 | 290 |
| Энергопотребление в режиме 2D, Вт | 30 | 30 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА (BIOS1/BIOS2) | 40,5/37,0 | 34,6 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 2 | 1 (12-контактный) |
| Питание: 6-контактные разъемы | 1 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@60 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@120 Гц (7680×4320@60 Гц) | |
Память
Карта имеет 8 ГБ памяти GDDR6X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-19) рассчитаны на условную номинальную частоту работы в 4750 (19000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Суммарное количество фаз питания у карты Palit — 14 фаз, из которых 2 — на память, а 12 — на GPU.
Зеленым цветом отмечена схема питания ядра, красным — памяти. Для управления схемой питания GPU используется ШИМ-контроллер uP9512R (uPI Semiconductor), расположенный на оборотной стороне платы (версия с поддержкой до 12 фаз).
На той же стороне имеется другой ШИМ-контроллер uPI Semiconductor uP1666Q, который управляет 2-фазной схемой питания микросхем памяти.
В преобразователе питания GPU, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае AOZ5332GI (Alpha & Omega Semiconductor), каждая из которых рассчитана максимум на 50 А.
А вот в преобразователе питания микросхем памяти применены наборы транзисторов от Sinopower — SM7342EKKP.
На оборотной стороне имеется контроллер uS5650Q (uPI Semiconductor), отвечающий за мониторинг карты (слежение за напряжением и температурой).
А подсветкой управляет отдельный контроллер Holtek HT50F52241.
Видеокарта имеет два режима работы, привязанных к разным прошивкам BIOS. Производитель их обозначил просто: 1 и 2 на самой плате, но на бэкплейте подписано для понимания: P (performance) и S (silent). Для выбора на верхнем торце имеется переключатель.
BIOS1 включает более производительный режим, в котором Boost-частота работы ядра повышена относительно референсной. Однако на деле прирост производительности не очень значителен, около 4%.
BIOS2 включает более тихий режим, в котором кривая работы вентиляторов изменена в сторону уменьшения оборотов за счет небольшого повышения температуры GPU, а Boost-частота ядра такая же, что и в BIOS1.
Штатные частоты памяти у карты Palit в обоих режимах равны референсным значениям.
Питание подается через два 8-контактных разъема.
Этот чип представляет Nvidia GeForce RTX 3080 10 ГБ 320-битной GDDR6X Founders Edition.
| Nvidia GeForce RTX 3080 Founders Edition 10 ГБ 320-битной GDDR6X | |
|---|---|
| Параметр | Номинальное значение (референс) |
| GPU | GeForce RTX 3080 (GA102) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 1440—1710(Boost)—1995(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4750 (19000) |
| Ширина шины обмена с памятью, бит | 320 |
| Число вычислительных блоков в GPU | 68 |
| Число операций (ALU/CUDA) в блоке | 128 |
| Суммарное количество блоков ALU/CUDA | 8704 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 272 |
| Число блоков растеризации (ROP) | 96 |
| Число блоков Ray Tracing | 68 |
| Число тензорных блоков | 272 |
| Размеры, мм | 285×100×37 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 329,8 |
| Энергопотребление в режиме 2D, Вт | 35 |
| Энергопотребление в режиме «сна», Вт | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 35,0 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 (12-контактный) |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@60 Гц) |
| Максимальное разрешение/частота, HDMI | 7680×4320@60 Гц |
Память
Карта имеет 10 ГБ памяти GDDR6X SDRAM, размещенной в 10 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-19) рассчитаны на номинальную частоту работы в 4750 (19000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Суммарное количество фаз питания у GeForce RTX 3080 Founders Edition: 20. При этом распределение фаз — 16+4.
Зеленым цветом отмечена схема питания ядра, красным — памяти. При этом никаких удвоителей (даблеров) фаз нет, для управления схемой питания GPU используются три ШИМ-контроллера Monolithic Power Systems: MP2884 рассчитан на 4 фазы, MP2886 — на 6 фаз, а MP2888 — на управление 10 фазами питания. Первые два расположены на оборотной стороне платы, а третий — на лицевой.
Совместными усилиями они обеспечивают 16 фаз схемы питания GPU. Система питания микросхем памяти включает 4 фазы, которыми заведует один из uS5650Q (uPI Semiconductor).
Второй такой контроллер отвечает за мониторинг состояния платы.
В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае, MP86957 той же Monolithic Power Systems.
У карты необычный коннектор питания — 12-контактный. Причем один.
Ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30 (см. видеоролик ниже).
Ну а с самой картой, конечно же, поставляется переходник, позволяющий подключить два 8-контактных коннектора к новому разъему.
Этот чип представляет Nvidia GeForce RTX 3080 Ti 12 ГБ 384-битной GDDR6X Founders Edition.
| Nvidia GeForce RTX 3080 Ti Founders Edition 12 ГБ 384-битной GDDR6X | |
|---|---|
| Параметр | Номинальное значение (референс) |
| GPU | GeForce RTX 3080 Ti (GA102) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 1665(Boost)—1995(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4750 (19000) |
| Ширина шины обмена с памятью, бит | 384 |
| Число вычислительных блоков в GPU | 80 |
| Число операций (ALU/CUDA) в блоке | 128 |
| Суммарное количество блоков ALU/CUDA | 10240 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 320 |
| Число блоков растеризации (ROP) | 112 |
| Число блоков Ray Tracing | 80 |
| Число тензорных блоков | 320 |
| Размеры, мм | 285×100×37 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 361 |
| Энергопотребление в режиме 2D, Вт | 35 |
| Энергопотребление в режиме «сна», Вт | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 41,0 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 (12-контактный) |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@60 Гц) |
| Максимальное разрешение/частота, HDMI | 7680×4320@60 Гц |
Память
Карта имеет 12 ГБ памяти GDDR6X SDRAM, размещенной в 12 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-19) рассчитаны на номинальную частоту работы в 5500 (21000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Я уже отмечал, что для своих собственных карт инженеры Nvidia сделали дизайн не только уникальным, но и весьма забавным внешне. Хорошо видно, 3080 Ti в референс-исполнении отличается от уже более младшего собрата 3080 полной комплектацией микросхемами памяти (12 ГБ и 384 бит против 10 и 320, соответственно, у RTX 3080), а схема питания особых изменений не претерпела.
Суммарное количество фаз питания у GeForce RTX 3080 Founders Edition — 18. Это на 2 больше, чем у GeForce RTX 2080 Ti (там 16), и на 2 меньше, чем у GeForce RTX 3090 (там 20). При этом распределение фаз у GeForce RTX 2080 Ti — 13 фаз на ядро и 3 на микросхемы памяти, у GeForce RTX 3080 — 15+3. У RTX 3080 Ti Founders Edition тоже 15 фаз на ядро и 3 — на память, просто одна фаза питания ядра перекочевала с правой стороны PCB на левую.
Зеленым цветом отмечена схема питания ядра, красным — памяти. При этом удвоителей (даблеров) фаз нет, для управления схемой питания GPU используются три ШИМ-контроллера Monolithic Power Systems: MP2884 рассчитан на 4 фазы, MP2886 — на 6 фаз, а MP2888 — на управление 10 фазами питания. Первые два расположены на оборотной стороне платы, а третий — на лицевой.
Совместными усилиями они обеспечивают 15 фаз схемы питания GPU. Система питания микросхем памяти включает 3 фазы, которыми заведует один из uS5650Q (uPI Semiconductor).
Второй такой контроллер отвечает за мониторинг состояния платы.
В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае, MP86957 той же Monolithic Power Systems.
Стоит отметить особую ревизию процессора GA102 — 225-A1, когда как у RTX 3080 был — 200-KD-A1, а у RTX 3090 — 300-A1. Как известно, нам было обещано, что именно в этом кристалле уже появилась аппаратная защита от майнинга по алгоритму ethash. Но при этом мы видим дату выпуска — 36я неделя 2020го года. То есть данный чип под 3080 Ti был выпущен еще осенью, когда вообще речь о защитах от майнинга не заходила. Мы видим, что все же защита от майнинга реализована не через внесение изменений в сам чип, а через использование особых ID и неизменяемого BIOS, то есть аппаратно, но на самих платах, а не внутри GPU.
У карты 12-контактный коннектор питания собственного изобретения. Причем один.
Ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30 (мы уже писали многократно об этом).
Ну а с самой картой, конечно же, поставляется переходник, позволяющий подключить два 8-контактных коннектора к новому разъему.
Этот чип представляет Nvidia GeForce RTX 3090 24 ГБ 384-битной GDDR6X Founders Edition.
| Nvidia GeForce RTX 3090 Founders Edition 24 ГБ 384-битной GDDR6X | |
|---|---|
| GPU | GeForce RTX 3090 (GA102) |
| Интерфейс | PCI Express x16 4.0 |
| Частота работы GPU (ROPs), МГц | 1395—1695(Boost)—1995(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4875 (19500) |
| Ширина шины обмена с памятью, бит | 384 |
| Число вычислительных блоков в GPU | 82 |
| Число операций (ALU/CUDA) в блоке | 128 |
| Суммарное количество блоков ALU/CUDA | 10496 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 328 |
| Число блоков растеризации (ROP) | 112 |
| Число блоков Ray Tracing | 82 |
| Число тензорных блоков | 328 |
| Размеры, мм | 310×125×53 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 364 |
| Энергопотребление в режиме 2D, Вт | 38 |
| Энергопотребление в режиме «сна», Вт | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 34,7 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | SLI (NVlink) |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 (12-контактный) c адаптером на 2 8-контактных разъема |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 7680×4320@60 Гц |
| Максимальное разрешение/частота, HDMI | 7680×4320@60 Гц |
Память
Карта имеет 24 ГБ памяти GDDR6X SDRAM, размещенной в 24 микросхемах по 8 Гбит на обеих сторонах PCB (по 12 на каждой). Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-21) рассчитаны на условную номинальную частоту работы в 5250 (21000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Суммарное количество фаз питания у GeForce RTX 3090: 22. При этом распределение фаз — 18+4.
Зеленым цветом отмечена схема питания ядра, красным — памяти. При этом никаких удвоителей (даблеров) фаз нет, для управления схемой питания GPU используются три ШИМ-контроллера Monolithic Power Systems: MP2884 рассчитан на 4 фазы, MP2886 — на 6 фаз, а MP2888 — на управление 10 фазами питания. Первые два расположены на оборотной стороне платы, а третий — на лицевой.
Совместными усилиями они обеспечивают 18 фаз схемы питания GPU. Система питания микросхем памяти включает 4 фазы, которыми заведует один из uS5650Q (uPI Semiconductor).
Второй такой контроллер отвечает за мониторинг состояния платы.
В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае, MP86957 той же Monolithic Power Systems.
У карты необычный коннектор питания — 12-контактный. Причем один.
Ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30. Ну а с самой картой, конечно же, поставляется переходник, позволяющий подключить два 8-контактных коннектора к новому разъему.
Видеокарты, по которым больше не обновляется информация:
Этот чип представляет видеокарта PowerColor Radeon R7 250X 1024 MB 128-битной DDR5 (1000/1000/4500 МГц).
Краткие характеристики:
- GPU: Radeon R7 250X (Cape Verde)
- Интерфейс: PCI Express x16
- Частота работы GPU (ROPs): 1000 МГц (номинал — 1000 МГц)
- Частота работы памяти (физическая (эффективная)): 1125 (4500) МГц (номинал — 1125 (4500) МГц)
- Ширина шины обмена с памятью: 128 бит
- Число вычислительных блоков в GPU/частота работы блоков: 10/1000 МГц (номинал — 10/1000 МГц)
- Число операций (ALU) в блоке: 64
- Суммарное число операций (ALU): 640
- Число блоков текстурирования: 40 (BLF/TLF/ANIS)
- Число блоков растеризации (ROP): 16
- Размеры: 215×100×35 мм (последняя величина — максимальная толщина видеокарты)
- Цвет текстолита: красный
- Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 82/45/3 Вт
- Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
- Поддержка многопроцессорной работы: CrossFire X (Hardware)
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также не должно быть проблем с HDMI: ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник.
Карта требует дополнительного питания одним 6-контактным разъемом.
Этот чип представляет reference видеокарта AMD Radeon RX Vega 64 8 ГБ 2048-битной HBM2 (1250—1630/1890 МГц).
| AMD Radeon RX Vega 64 8 ГБ 2048-битной HBM2 (P/N 102D0500100 000001) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX Vega 64 (Vega10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1250—1630 | 1250—1630 | |
| Частота работы памяти (физическая (эффективная)), МГц | 945 (1890) | 945 (1890) | |
| Ширина шины обмена с памятью, бит | 2048 | ||
| Число вычислительных блоков в GPU | 64 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 4096 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 256 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×36 | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 297 | 297 |
| В режиме 2D, Вт | 40 | 40 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 22,3 | 22,3 |
| В режиме 2D (просмотр видео), дБА | 22,3 | 22,3 | |
| В режиме максимального 3D, дБА | 45,6 | 45,6 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 2 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Этот чип представляет Palit GeForce GT 740 1024 MB 128-битной GDDR5 (993/993/5000 МГц).
| Palit GeForce GT 740 1024 МБ 128-битной GDDR5 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GT 740 (GK107) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 993 | 993 |
| Частота работы памяти (физическая (эффективная)), МГц | 1250 (5000) | 1250 (5000) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 2/993 | 2/993 |
| Число операций (ALU) в блоке | 192 | |
| Суммарное число операций (ALU) | 384 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 32 | |
| Число блоков растеризации (ROP) | 16 | |
| Размеры, мм | 155×100×35 | 155×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 64/41/28 | 64/41/28 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×d-Sub(VGA) | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | Нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 |
| Максимальное разрешение 2D: HDMI/Dual-Link DVI/VGA | 3840×2400/1920×1200, Middle quality settings/1920×1200, Middle quality settings | |
| Максимальное разрешение 3D: HDMI/Dual-Link DVI/VGA | 3840×2400/1920×1200, Middle quality settings/2048×1536 | |
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 1 Гбит (на лицевой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1500 (6000) МГц.
Очевидно, что карта GT 740 спроектирована на основе GTX 650, ведь ядро одно и то же, разница лишь в частотах работы. Также GTX 650 поддерживает 2 гигабайта памяти (8 микросхем памяти, по 4 с каждой стороны PCB), а в данном случае распаян лишь 1 гигабайт, и оборотная сторона пуста. В принципе, карта очень простая, да и должна быть такой. По наследству от GTX 650 ей досталась схема питания, рассчитанная на использование внешней дополнительной подпитки через 6-контактный разъем, однако в данном случае он не используется, потребление карты ниже 75 Вт, поэтому все материнские платы с смогут обеспечить необходимое питание через слот.
Этот чип представляет видеокарта Sapphire Nitro+ Radeon RX 460 4G D5 4 ГБ 128-битной GDDR5 (1090—1250/7000 МГц).
| Sapphire Nitro+ Radeon RX 460 4G D5 4 ГБ 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 460 (Polaris 11) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1100—1250 | 1096—1200 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 14 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 896 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 56 | ||
| Число блоков растеризации (ROP) | 16 | ||
| Размеры, мм | 220×110×35 | 190×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 72 | 74 |
| В режиме 2D, Вт | 15 | 15 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 30,5 | 30,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Radeon RX 460 является, по сути, наследником R7 360 (R9 260X). Обе карты имеют 128-битную шину обмена с памятью.
Схема питания имеет 5 фаз и традиционно управляется цифровым контроллером IOR 35678. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые, согласно декларации производителя, на 10% холоднее и на 25% экономичнее. Использование таких катушек гарантирует отсутствие многим хорошо известного свиста дросселей при нагрузках.
Этот чип представляет видеокарта Asus Strix RX 470 4 ГБ 256-битной GDDR5 (926—1270/6600 МГц).
| Asus Strix RX 470 4 ГБ 256-битной GDDR5 PCI-E (STRIX-RX470-O4G-GAMING) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 470 (Polaris 10) (P/N 779207—00142 YV09J2-A02) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 926—1270 | 926—1206 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1650 (6600) | 1650 (6600) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 240×120×38 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 121 | 118 |
| В режиме 2D, Вт | 16 | 18 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 22,5 |
| В режиме 2D (просмотр видео), дБА | 28,0 | 22,5 | |
| В режиме максимального 3D, дБА | 35,5 | 42,5 | |
| Выходные гнезда | 2×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
Как можно догадаться, Radeon RX 470 получается из RX 480 (просто ядро обрезано по блокам и снижены частоты работы ядра и памяти), поэтому PCB у них, по сути, идентичные. Так что сравнивать мы будем как раз с RX 480. Впрочем, у нас сегодня не референс-карта RX 470, а продукт Asus, а там все свое. Плата полностью спроектирована инженерами Asus.
Следует заметить, что на торце в хвостовой части карты имеется 4-контактный разъем питания для корпусного вентилятора. Переключив его с материнской платы либо установив дополнительно, можно заставить его работать в соответствии с нагревом GPU (увеличивая или уменьшая обороты).
Блок питания также переработан. Схема питания имеет 6 фаз (4+2) и управляется цифровым контроллером Digi+ ASP1211. Традиционно для Asus система питания исполнена по технологии Super Alloy Power II, использующей современные твердотельные конденсаторы. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).
Этот чип представляет видеокарта Sapphire Radeon R9 380 4096 МБ 256-битной GDDR5 (970/970/5700 МГц).
| Sapphire Radeon R9 380 4096 МБ 256-битной GDDR5 (970/970/5700 МГц) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 380 (Antigua) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 985 | 970 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1450 (5800) | 1425 (5700) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 28 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 1792 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×125×36 | 255×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 192 | 188 |
| В режиме 2D, Вт | 55 | 52 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20.5 | 22 |
| В режиме 2D (просмотр видео), дБА | 21.5 | 22 | |
| В режиме максимального 3D, дБА | 35.5 | 41 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 | |
| Максимальное разрешение 2D | Display Port | 3840×2400 | |
| HDMI | 3840×2400 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 3840×2400 | |
| HDMI | 3840×2400 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1500 (6000) МГц.
Схема питания 5-фазная для ядра и 2-фазная для микросхем памяти, управляется цифровым контроллером.
Этот чип представляет видеокарта XFX Radeon R9 380X 4096 МБ 256-битной GDDR5 (1030/1030/5800 МГц).
| XFX Radeon R9 380X 4096 МБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 380X (Antigua) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1030 | от 970 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1450 (5800) | 1425 (5700) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 190×100×35 | 190×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 192 | 192 |
| В режиме 2D, Вт | 72 | 72 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 25,5 | 25,5 |
| В режиме 2D (просмотр видео), дБА | 34,5 | 34,5 | |
| В режиме максимального 3D, дБА | 47,5 | 47,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти Elpida (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
У данного акселератора XFX схема питания 4+1, управляется цифровым контроллером NCP81022 производства On Semiconductor, который не поддерживает программное управление напряжением (поэтому разгон с помощью повышения вольтажа через специальные утилиты невозможен).
Этот чип представляет reference видеокарта AMD Radeon RX 480 8192 MB 256-битной DDR5 (1188—1266/8000 МГц).
| AMD Radeon RX 480 8 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 480 (Polaris 10) (P/N 102D0090100 000001) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1188—1266 | 1188—1266 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 220×100×35 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 152 | 152 |
| В режиме 2D, Вт | 22 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 22,5 | 22,5 |
| В режиме 2D (просмотр видео), дБА | 22,5 | 22,5 | |
| В режиме максимального 3D, дБА | 45,5 | 45,5 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 2000 (8000) МГц.
RX 480 (судя по номеру) выступает преемником R9 380X, обе карты имеют одинаковую шину обмена с памятью 256 бит, поэтому мы сравниваем именно эти карты. Очевидно, что из-за шины печатные платы весьма похожи, правда несколько изменено расположение микросхем памяти в силу наличия более емких микросхем у RX 480, которые имеют иные геометрические формы. Системы питания также отличаются. У RX 480 cхема питания получила 5+1 фазу, управляется цифровым контроллером IOR 35678 компании Infineon. На момент написания материала разгон ускорителя был возможен только через фирменную панель управления AMD Crimson Edition. Мы займемся этим вопросом при рассмотрении серийных видеокарт партнеров AMD.
Этот чип представляет Asus GeForce GTX 750 OC 1024 МБ 128-битной GDDR5 (1058—1188/5000 МГц).
| Asus GeForce GTX 750 OC 1024 МБ 128-битной GDDR5 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 750 Ti (GM107) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1058—1188 | 1020—1150 |
| Частота работы памяти (физическая (эффективная)), МГц | 1250 (5000) | 1250 (5000) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 4/1058—1188 | 4/1020—1150 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 512 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 36 | |
| Число блоков растеризации (ROP) | 16 | |
| Размеры, мм | 150×100×35 | 150×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 49/31/15 | 49/31/15 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×VGA (d-Sub), 1×HDMI 1.4a | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/d-Sub), 1×HDMI 1.4a |
| Поддержка многопроцессорной работы | Нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 |
| Дополнительное питание — количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание — количество 6-контактных разъемов | Нет | Нет |
| Максимальное разрешение 2D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
| Максимальное разрешение 3D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
Карта имеeт 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 2 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Следует сказать, что эталонный дизайн предусматривает возможность комплектации карты 2 гигабайтами памяти с помощью 2-гигабитных микросхем (8 посадочных мест). В то же время продукт Asus довольствуется лишь 4 посадочными местами под чипы (но не исключена комплектация 4-гигабитными микросхемами памяти для получения суммарного объема 2 гигабайта). Сейчас большинство микросхем памяти — 32-битные, поэтому для получения суммарной ширины шины обмена с памятью в 128 бит достаточно 4 микросхем памяти.
Система питания очень простая, имеет 2 фазы для ядра и 1 фазу для микросхем памяти. Любопытно, что инженеры Asus решили, что если карта относительно бюджетная, то следует установить гнездо VGA (d-Sub). В принципе, определенный смысл в этом есть: бюджетные ЖК-мониторы всегда имеют этот вход и часто не имеют никакого другого. Но все-таки, пожалуй, проще было положить в коробку с картой переходник DVI-to-VGA, который стоит копейки.
Этот чип представляет Zotac GeForce GTX 750 Ti OC Version 2048 МБ 128-битной GDDR5 (1020—1149/5400 МГц).
| Zotac GeForce GTX 750 Ti OC Version 2048 МБ 128-битной GDDR5 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 750 Ti (GM107) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1045—1162 | 1020—1150 |
| Частота работы памяти (физическая (эффективная)), МГц | 1350 (5400) | 1350 (5400) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 5/1045—1162 | 5/1020—1150 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 640 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 40 | |
| Число блоков растеризации (ROP) | 16 | |
| Размеры, мм | 210×100×36 | 150×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 62/32/14 | 64/35/15 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA(d-Sub)), 1×HDMI 1.4a, 1×DP 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/d-Sub), 1×HDMI 1.4a |
| Поддержка многопроцессорной работы | Нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 3 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | Нет |
| Максимальное разрешение 2D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
| Максимальное разрешение 3D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах 4Gb (на лицевой стороне PCB). Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Рассматриваемый ускоритель от Zotac основан на эталонном дизайне, однако только в плане конфигурации посадочных гнезд под микросхемы памяти и ядро. В остальном имеются сильные отличия. Размеры PCB иные: карта от Zotac более длинная, а также набор гнезд вывода иной: применена более популярная схема комплектации двумя DVI-разъемами, плюс DP и HDMI. Один разъем DVI (Single-Link) совместим с выводом на мониторы с поддержкой d-Sub (через переходник), второй (Dual-Link) совместим с выводом на мониторы с поддержкой HDMI.
Как и в случае эталонного дизайна имеется возможность комплектации карты 2 гигабайтами памяти с помощью 2Gb микросхем (8 посадочных мест). Либо в угоду ретивым маркетологам проектировщики смогут установить на таком относительно слабом ускорителе 8 микросхем памяти, образующие 4 гигабайта памяти (при условии комплектации карты с помощью 4Gb микросхем, как оно сейчас сделано).
Несмотря на то, что система питания по-прежнему очень простая, она предусматривает установку разъема дополнительного питания, чем инженеры Zotac и воспользовались. Правда, малопонятно, зачем это. Ведь и по технологии Nvidia Maxwell, и по частотам работы достаточно питания, получаемого через разъем/слот.
Этот чип представляет Zotac GeForce GTX 950 AMP! Edition 2048 МБ 128-битной GDDR5 (частоты снижены до 1024—1277/6600 МГц).
| Zotac GeForce GTX 950 AMP! Edition 2048 МБ 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 950 (GM206) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1126—1366 | 1024—1277 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1663 (6652) | 1650 (6600) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 6 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 768 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 48 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×120×35 | 190×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 91 | 92 |
| В режиме 2D, Вт | 33 | 35 | |
| В режиме «сна», Вт | 12 | 12 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 20 | 20 | |
| В режиме максимального 3D, дБА | 21.5 | 32 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
Поскольку GeForce GTX 950 как бы получился из GTX 960, имея лишь урезанное ядро, то мы сравниваем нашу карту именно с референс-образцом GTX 960. Очевидно, что кроме внесения изменений инженерами MSI в части системы питания, мало чего изменилось.
Схема питания стала 4-фазной, использует дроссельные катушки SFC (Super Ferrite Choke), управляется цифровым контроллером NCP81174 производства ON Semiconductor.
Этот чип представляет Gigabyte GeForce GTX 970 WindForce SuperOC 4096 МБ 256-битной GDDR5 (1178—1380/7000 МГц).
| Gigabyte GeForce GTX 970 WindForce SuperOC 4096 МБ 256-битной GDDR5 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 970 (GM204) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1178—1380 | 1050—1178 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 13/1178—1380 | 13/1050—1178 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 1664 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 104 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 300×105×35 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 159/68/21 | 147/62/22 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/1920×1200, Middle quality settings/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/1920×1200, Middle quality settings/1920×1200 | |
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (по 4 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
GTX 980 и GTX 970 используют один и тот же GPU, да и разводка по шине обмена с памятью одна и та же. Тем не менее, в данном случае производитель выбрал совсем иной расклад. Прежде всего, это касается размешения микросхем памяти на обеих сторонах PCB. В результате образовалось много пустого пространства на печатной плате. Почему не сокращены размеры PCB — возможно по причине необходимости крепления системы охлаждения больших размеров. Могут быть и иные причины.
Схема питания ядра 5-фазная, 1-фазная у питания микросхем памяти. Это дает возможности довольно тонкого и высокого оверклокинга. Видимо, поэтому дополнительное питание организовано по схеме 8+6 контактов, вместо положенных 6+6.
Этот чип представляет reference Nvidia GeForce GTX 980 4096 MB 256-битной GDDR5 (1126—1265/7000 МГц).
| Nvidia GeForce GTX 980 4096 МБ 256-битной GDDR5 | |
|---|---|
| Параметр | Номинальное значение (референс) |
| GPU | GeForce GTX 980 (GM204) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | 1126—1265 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 16/1126—1265 |
| Число операций (ALU) в блоке | 128 |
| Суммарное число операций (ALU) | 2048 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 |
| Число блоков растеризации (ROP) | 64 |
| Размеры, мм | 270×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 162/78/28 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/1920×1200, Middle quality settings/1920×1200 |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/1920×1200, Middle quality settings/1920×1200 |
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
GTX 980 — прямой наследник GTX 680/770: ядра относятся к одной категории (GF104, GF114, GK104, GM204), к тому же у карт идентична шина обмена с памятью. И действительно, в разводке PCB мы видим очень много схожего. Серьезные изменения затронули лишь систему питания, что вызвано сильно отличающимся от GK104 потреблением энергии, а также вольтажами (обо всем этом мы уже говорили выше).
Схема питания ядра 4-фазная, 1-фазная у питания микросхем памяти. В разводке заложена возможность увеличения количества фаз для более тонкого оверклокинга. Видимо, поэтому имеется и посадочное место под 8-контактный разъем питания. Полагаю, что все партнеры Nvidia будут выпускать умеренно и даже сильно разогнанные варианты GTX 980.
Этот чип представляет reference видеокарта AMD Radeon R7 240 1024 MB 128-битной DDR5 (780/780/4500 МГц).
| AMD Radeon R7 240 1024 MB 128-битной DDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R7 240 (Oland) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 780 | 780 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1125 (4500) | 1125 (4500) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 5 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 320 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 20 | ||
| Число блоков растеризации (ROP) | 8 | ||
| Размеры, мм | 175×100×17 | 175×100×17 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 1 | 1 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 72 | 72 |
| В режиме 2D, Вт | 26 | 26 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 20 | 20 | |
| В режиме максимального 3D, дБА | 26 | 26 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 2 Гбит на лицевой сторонe PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1500 (6000) МГц.
Карта R7 240 не требует дополнительного питания.
Этот чип представляет видеокарта Asus Dual Radeon RX 580 4 ГБ 256-битной DDR5 (1257—1411/8000 МГц).
| AMD Radeon RX 580 4 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 580 (Polaris 20) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1257—1411 | 1257—1411 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 245×110×36 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 164 | 175 |
| В режиме 2D, Вт | 22 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 31,8 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (Elpida) (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Схема питания имеет 7 фаз (5+2) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов.
Этот чип представляет Gigabyte GeForce GT 1030 2 ГБ 64-битной GDDR5 (1227—1430/6000 МГц).
| Nvidia GeForce GT 1030 2 ГБ 64-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GT 1030 (GP108) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1227—1430 | 1227—1430 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1500 (6000) | 1500 (6000) | |
| Ширина шины обмена с памятью, бит | 64 | ||
| Число вычислительных блоков в GPU | 3 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 384 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 20 | ||
| Число блоков растеризации (ROP) | 16 | ||
| Размеры, мм | 170×100×35 | 170×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 40 | 38 |
| В режиме 2D, Вт | 15 | 15 | |
| В режиме «сна», Вт | 5 | 5 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 18,0 | 18,0 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 2 ГБ памяти GDDR5 SDRAM, размещенной в 2 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
Этот чип представляет reference Nvidia GeForce GTX 1070 Ti 8 ГБ 256-битной GDDR5 (1607—1885/8000 МГц).
| Nvidia GeForce GTX 1070 Ti Founders Edition 8 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1070 Ti (GP104) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1607—1885 | 1607—1885 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 19 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 2432 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 152 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 182 | 182 |
| В режиме 2D, Вт | 31 | 31 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 31,0 | 31,0 |
| В режиме 2D (просмотр видео), дБА | 33,0 | 33,0 | |
| В режиме максимального 3D, дБА | 38,7 | 38,7 | |
| Выходные гнезда | 1×DVI-D (Dual-Link), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI-D (Dual-Link), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| DVI | 2560×1600 | ||
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Очевидно, что карта GTX 1070 Ti получена из карты GTX 1080, куда установлено ядро с немного урезанными блоками (а если отсчет вести от GTX 1070, то, наоборот, ядро усилено). И потому PCB абсолютно одинаковы.
Схема питания получила 5 фаз (dualFET), управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет reference Nvidia GeForce GTX 1070 8192 MB 256-битной GDDR5 (1507—1685/8000 МГц).
| Nvidia GeForce GTX 1070 8 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1070 (GP104) (P/N 699-1G413-0000-000 R) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1507—1685 | 1507—1685 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 15 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1920 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 120 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 151 | 151 |
| В режиме 2D, Вт | 42 | 42 | |
| В режиме «сна», Вт | 21 | 21 | |
| Уровень шума | В режиме 2D, дБА | 20,5 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 20,5 | 20,5 | |
| В режиме максимального 3D, дБА | 25,5 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2500 (100000) МГц.
Как в свое время GTX 970 получился из GTX 980, внешне по сути ничем не отличаясь (кроме урезанного по частотам и блокам ядра, плюс небольшое упрощение системы питания), точно также GTX 1070 получился из GTX 1080, о котором мы уже писали ранее. Еще раз отметим, что PCB видеокарт GTX 970/980/1070/1080 очень похожи. Вероятно они даже выпускаются на одном заводе. Расположение микросхем памяти идентичное. Схема питания получила 4+1 фаз, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет Gigabyte GeForce GTX 1060 Mini ITX 3G 3072 MB 192-битной GDDR5 (1507—1860/8000 МГц).
| Nvidia GeForce GTX 1060 3 ГБ 192-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1060 (GP106) (P/N 4 719331 331306) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1507—1860 | 1507—1860 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 9 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1152 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 72 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Размеры, мм | 175×120×36 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 108 | 117 |
| В режиме 2D, Вт | 23 | 28 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 20,0 | |
| В режиме максимального 3D, дБА | 28,7 | 26,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 3 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Несмотря на то, что по номеру GTX 1060 является наследником GTX 960, все же эти карты находятся не в равных условиях по цене: рекомендованные розничные цены на GTX 960 давно упали до 200 долларов, а у GTX 1060 ценник начинается с 250 долларов (за 3-гигабайтную версию). Кроме того, как показали наши тесты, GTX 1060 легко обходит не только GTX 970, но и GTX 980. Поэтому мы и будем сравнивать с последним.
Понятно, что PCB абсолютно разные, потому что шины обмена с памятью отличаются: 256 бит у GTX 980 и 192 бит у GTX 1060. Правда, у последнего есть два пустых посадочных места под микросхемы памяти, и можно предположить, что на плате разведена шина памяти в 256 бит, однако, скорее всего, эти пустые места предназначены для организации 128-битной шины на той же PCB с тем же ядром с микросхемами памяти х16 (8×16=128), то есть для будущих более слабых решений типа GTX 1050.
Схема питания получила 3+1 фазу, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет reference Nvidia GeForce GTX 1080 Ti 11 ГБ 352-битной GDDR5X (1480—1885/11000 МГц).
| Nvidia GeForce GTX 1080 Ti 11 ГБ 352-битной GDDR5X | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1080 Ti (GP102) (P/N 900-1G611-2550-000 D 032) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1480—1885 | 1480—1885 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2750 (11000) | 2750 (11000) | |
| Ширина шины обмена с памятью, бит | 352 | ||
| Число вычислительных блоков в GPU | 28 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 3584 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 224 | ||
| Число блоков растеризации (ROP) | 88 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 259 | 259 |
| В режиме 2D, Вт | 37 | 37 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 24,2 | 24,2 |
| В режиме 2D (просмотр видео), дБА | 25,6 | 25,6 | |
| В режиме максимального 3D, дБА | 39,6 | 39,6 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| DVI (через переходник от HDMI) | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| DVI (через переходник от HDMI) | 2560×1600 | ||
Карта имеет 11 ГБ памяти GDDR5X SDRAM, размещенной в 11 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5X) рассчитаны на номинальную частоту работы в 2800 (11200) МГц.
Явно напрашивается сравнение с Titan X (Pascal), потому что ядра GP102 у него и у GTX 1080 Ti совершенно одинаковые, однако в нашем тестлабе Titan X (Pascal) пока еще не было. Тем не менее, легко понять, что 1080 Ti получился простым изъятием одной микросхемы памяти (минус 1 гигабайт и минус 32 бита из 384-битной шины обмена с памятью) у Titan, поэтому и количество ROP у новой карты уменьшилось (оно тесно связано с контроллером памяти). Однако если посмотреть на спецификации Titan X (Pascal), то мы видим, что частоты работы GTX 1080 Ti значительно выше, поэтому мы вправе ожидать, что новинка по производительности будет не только сильно превосходить GTX 1080, но и обходить Titan X (остается вопрос: зачем тогда вообще будет нужен Titan X с его фантастически высокой ценой?).
Схема питания получила 7 фаз (dualFET), управляется цифровым контроллером NCP81022 производства On Semiconductor. Благодаря такому весьма мощному силовому блоку, обеспечивающему гибкое регулирование питания, Nvidia обещает возможность повышения частот работы ядра до 2 ГГц и даже выше. Поэтому мы вправе ожидать от партнеров Nvidia появления ускорителей серии Xtreme/Matrix/SuperJet/Amp и т. п. с графическими ядрами, фабрично разогнанными по частоте до очень серьезного уровня.
Этот чип представляет Gigabyte GeForce GTX 1050 G1 Gaming 2 ГБ 128-битной GDDR5 (1354—1554/7000 МГц).
| Nvidia GeForce GTX 1050 2 ГБ 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1050 (GP107) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1354—1554 | 1354—1554 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 5 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 640 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 40 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 74 | 75 |
| В режиме 2D, Вт | 21 | 21 | |
| В режиме «сна», Вт | 5 | 5 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 22,5 | 22,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 2 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Этот чип представляет видеокарта Asus Radeon RX 550 4096 MB 128-битной DDR5 (1103—1203/7000 МГц).
| Asus Radeon RX 550 4096 MB 128-битной DDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 550 (Polaris22) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1103—1203 | 1103—1203 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 8 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 512 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 32 | ||
| Число блоков растеризации (ROP) | 16 | ||
| Размеры, мм | 175×100×35 | 190×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 48 | 49 |
| В режиме 2D, Вт | 21 | 21 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 38,9 | 21 |
| В режиме 2D (просмотр видео), дБА | 38,9 | 21,5 | |
| В режиме максимального 3D, дБА | 38,1 | 35 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах 8 ГБ на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Этот чип представляет видеокарта Asus ROG Strix RX 570 OC 4 ГБ 256-битной GDDR5 (1168—1244/7000 МГц).
| AMD Radeon RX 570 4 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 570 (Polaris 20) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1168—1244 | 1168—1244 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 240×115×38 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 147 | 150 |
| В режиме 2D, Вт | 18 | 20 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 27,0 | 28,0 | |
| Выходные гнезда | 2×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (Elpida) (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Печатная плата полностью спроектирована инженерами Asus.
На торце в хвостовой части карты имеется 4-контактный разъем питания для корпусного вентилятора, переключив который с материнской платы, либо установив дополнительно, можно заставить его работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.
Схема питания имеет 8 фаз (6+2) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).
Этот чип представляет видеокарта Sapphire Nitro+ Radeon RX 580 8192 MB 256-битной DDR5 (1257—1411/8000 МГц).
| AMD Radeon RX 580 8 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 580 (Polaris 20) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1257—1411 | 1257—1411 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 260×125×43 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 175 | 175 |
| В режиме 2D, Вт | 22 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 22,0 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Система питания получила 4 фазы для GPU и 2 фазы для микросхем памяти, управляется цифровым контроллером компании On Semiconductor. При изготовлении ускорителя использовался набор высококачественных дросселей Black Diamond 4. На карте имеется система Dual BIOS, позволяющая переключать версии BIOS для загрузки. В дальнейшем это будет традиционно использоваться в ОС версиях карт для активации повышенных клокингов работы.
Этот чип представляет reference видеокарта AMD Radeon RX Vega 56 8 ГБ 2048-битной HBM2 (1156—1590/1600 МГц).
| AMD Radeon RX Vega 56 8 ГБ 2048-битной HBM2 (P/N 102D0500100 000001) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX Vega 56 (Vega10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1156—1590 | 1156—1590 | |
| Частота работы памяти (физическая (эффективная)), МГц | 800 (1600) | 800 (1600) | |
| Ширина шины обмена с памятью, бит | 2048 | ||
| Число вычислительных блоков в GPU | 56 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 3584 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 224 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×36 | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 209 | 209 |
| В режиме 2D, Вт | 40 | 40 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 19,1 | 19,1 |
| В режиме 2D (просмотр видео), дБА | 18,7 | 18,7 | |
| В режиме максимального 3D, дБА | 41,6 | 41,6 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 2 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Этот чип представляет reference видеокарта AMD Radeon RX Vega 64 8 ГБ 2048-битной HBM2 (1250—1630/1890 МГц).
| AMD Radeon RX Vega 64 8 ГБ 2048-битной HBM2 (P/N 102D0500100 000001) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX Vega 64 (Vega10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1250—1630 | 1250—1630 | |
| Частота работы памяти (физическая (эффективная)), МГц | 945 (1890) | 945 (1890) | |
| Ширина шины обмена с памятью, бит | 2048 | ||
| Число вычислительных блоков в GPU | 64 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 4096 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 256 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×36 | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 297 | 297 |
| В режиме 2D, Вт | 40 | 40 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 22,3 | 22,3 |
| В режиме 2D (просмотр видео), дБА | 22,3 | 22,3 | |
| В режиме максимального 3D, дБА | 45,6 | 45,6 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 2 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Этот чип представляет Gigabyte GeForce GTX 1050 Ti G1 Gaming 4 ГБ 128-битной GDDR5 (1290—1482/7000 МГц).
| Nvidia GeForce GTX 1050 Ti 4 ГБ 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1050 Ti (GP107) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1290—1482 | 1290—1482 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 6 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 768 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 48 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 76 | 77 |
| В режиме 2D, Вт | 21 | 21 | |
| В режиме «сна», Вт | 5 | 5 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 22,5 | 22,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы 1750 (7000) МГц.
Этот чип представляет reference Nvidia GeForce GTX 1060 6144 MB 192-битной GDDR5 (1507—1860/8000 МГц).
| Nvidia GeForce GTX 1060 6 ГБ 192-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1060 (GP106) (P/N 900-1G410-2530-000 G2) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1507—1860 | 1507—1860 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 10 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1280 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 117 | 117 |
| В режиме 2D, Вт | 28 | 28 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 26,5 | 26,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Несмотря на то, что по номеру GTX 1060 является наследником GTX 960, все же эти карты находятся не в равных условиях по цене: рекомендованные розничные цены на GTX 960 давно упали до 200 долларов, а у GTX 1060 ценник начинается с 250 долларов (за 3-гигабайтную версию). Кроме того, как показали наши тесты, GTX 1060 легко обходит не только GTX 970, но и GTX 980. Поэтому мы и будем сравнивать с последним.
Понятно, что PCB абсолютно разные, потому что шины обмена с памятью отличаются: 256 бит у GTX 980 и 192 бит у GTX 1060. Правда, у последнего есть два пустых посадочных места под микросхемы памяти, и можно предположить, что на плате разведена шина памяти в 256 бит, однако, скорее всего, эти пустые места предназначены для организации 128-битной шины на той же PCB с тем же ядром с микросхемами памяти х16 (8×16=128), то есть для будущих более слабых решений типа GTX 1050.
Схема питания получила 3+1 фазу, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет reference Nvidia GeForce GTX 1080 8192 MB 256-битной GDDR5X (1607—1889/10000 МГц).
| Nvidia GeForce GTX 1080 8 ГБ 256-битной GDDR5X | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1080 (GP104) (P/N 699-1G413-0000-000 R) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1607—1885 | 1607—1885 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2500 (10000) | 2500 (10000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 20 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 2560 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 182 | 182 |
| В режиме 2D, Вт | 51 | 51 | |
| В режиме «сна», Вт | 28 | 28 | |
| Уровень шума | В режиме 2D, дБА | 20,5 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 20,5 | 20,5 | |
| В режиме максимального 3D, дБА | 27,5 | 27,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 8 ГБ памяти GDDR5X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5X) рассчитаны на номинальную частоту работы в 2500 (100000) МГц.
Поскольку GTX 1080 (GP104) имеет 256-битную шину обмена с памятью, то логично будет сравнить этот ускоритель с GTX 980 (GM204), который также имел аналогичную шину. И мы видим, что карты действительно очень похожи. Во всяком случае, прекрасно видно, что они даже выпускаются на одном заводе. Расположение микросхем памяти идентичное. Хорошо заметна разница в площади кристаллов ядер: переход с техпроцесса 28 нм на 16 нм позволил уменьшить площадь, несмотря на намного большее количество транзисторов и, соответственно, блоков в GPU. Схема питания усилена и получила 6 фаз, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет видеокарта Asus Radeon RX 560 4096 MB 128-битной GDDR5 (1175—1275/7000 МГц).
| Asus Radeon RX 560 4096 MB 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 560 (Polaris 21) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1175—1275 | 1175—1275 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 16 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 1024 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 64 | ||
| Число блоков растеризации (ROP) | 16 | ||
| Размеры, мм | 260×120×36 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 91 | 90 |
| В режиме 2D, Вт | 22 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 22,0 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Этот чип представляет видеокарта XFX Radeon RX 590 Fatboy 8 ГБ 256-битной GDDR5
| XFX Radeon RX 590 Fatboy 8 ГБ 256-битной GDDR5 | ||
|---|---|---|
| Параметр | Номинальное значение (референс) | |
| GPU | Radeon RX 590 | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | Референс: 1469—1545 XFX : 1469—1580 (+2,2%) |
|
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 36 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU (CUDA) | 2304 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | |
| Число блоков растеризации (ROP) | 32 | |
| Число блоков Ray Tracing | нет | |
| Число тензорных блоков | нет | |
| Размеры, мм | 270×115×50 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | |
| Цвет текстолита | черный | |
| Энергопотребление пиковое в 3D, Вт | 205 | |
| Энергопотребление в режиме 2D, Вт | 40 | |
| Энергопотребление в режиме «сна», Вт | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 22,8 | |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | |
| Уровень шума в 2D (в простое), дБА | 18,0 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×DVI (DualLink) |
|
| Поддержка многопроцессорной работы | CrossFire | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | |
| Питание: 8-контактные разъемы | 1 | |
| Питание: 6-контактные разъемы | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц
Схема питания построена на базе 7-фазного цифрового преобразователя и управляется цифровым контроллером IOR 35678 компании Infineon. В системе питания использованы современные твердотельные конденсаторы, обеспечивающие отсутствие так называемого «свиста» при работе карты.
На верхнем торце карты есть переключатель BIOS (карта имеет две копии BIOS): 1 — режим производительности, частоты повышены; 2 — режим тихой работы, частоты сброшены до значения референсных для RX 590.
Штатная частота работы ядра повышена относительно референсных значений на 2,2%
Этот чип представляет reference видеокарта AMD Radeon VII 16 ГБ 4096-битной HBM2 (1400—1803/2000 МГц).
| AMD Radeon VII 16 ГБ 4096-битной HBM2 | |
|---|---|
| GPU | Radeon VII (Vega20) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | 1400—1750(Boost)—1803(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 1000 (2000) |
| Ширина шины обмена с памятью, бит | 4096 |
| Число вычислительных блоков в GPU | 60 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 3840 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 240 |
| Число блоков растеризации (ROP) | 64 |
| Число блоков Ray Tracing | — |
| Число тензорных блоков | — |
| Размеры, мм | 270×105×40 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 305 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 46,0 |
| Уровень шума в 2D (просмотр видео), дБА | 21,7 |
| Уровень шума в 2D (в простое), дБА | 21,7 |
| Видеовыходы | 1×HDMI 2.0b 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | CrossFire (под вопросом) |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 2 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
| Средняя цена | 52 000 — 56 000 руб на начало мая 2019 |
Карта имеет 16 ГБ памяти HBM2, размещенной в 4 модулях по 32 Гбит в единой упаковке с GPU. Модули памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Этот чип представляет Gigabyte GeForce GTX 1650 Gaming 4 ГБ 128-битной GDDR5 (1485—1825/8000 МГц).
| Gigabyte GeForce GTX 1650 Gaming 4 ГБ 128-битной GDDR5 | |
|---|---|
| GPU | GeForce GTX 1650 (TU116) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | Референс: 1485—1665(Boost)—1825(Max) Gigabyte: 1485—1815(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) |
| Ширина шины обмена с памятью, бит | 128 |
| Число вычислительных блоков в GPU | 14 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU (CUDA) | 896 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 56 |
| Число блоков растеризации (ROP) | 32 |
| Число блоков Ray Tracing | − |
| Число тензорных блоков | − |
| Размеры, мм | 270×100×38 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 76 |
| Энергопотребление в режиме 2D, Вт | 15 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 35,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.0b 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 0 |
| Питание: 6-контактные разъемы | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
| Средняя цена | 12 000 — 13 000 руб на начало мая 2019 |
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Этот чип представляет MSI GeForce GTX 1660 Ti Gaming X 6 ГБ 192-битной GDDR6 (1500—1965/12000 МГц).
| MSI GeForce GTX 1660 Ti Gaming X 6 ГБ 192-битной GDDR6 | |
|---|---|
| GPU | GeForce GTX 1660 Ti (TU116) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | Референс: 1500—1770(Boost)—1965(Max) MSI: 1500—1875(Boost)—2010(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | Референс: 3000 (12 000) MSI: 3060 (12 240) |
| Ширина шины обмена с памятью, бит | 192 |
| Число вычислительных блоков в GPU | 24 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU (CUDA) | 1536 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 96 |
| Число блоков растеризации (ROP) | 48 |
| Число блоков RayTracing | нет |
| Число тензорных блоков | нет |
| Размеры, мм | 250×115×42 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 123 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 25,9 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.0b 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
| Средняя цена | |
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3000 (12000) МГц
Игровые тесты, которые больше не используются:
Сводные диаграммы производительности видеокарт на последних версиях драйверов за август 2021 года
Желающие получить все результаты в формате Excel могут скачать архив ZIP.
Стандартные результаты тестов без использования аппаратной трассировки лучей
Большинство игр все еще не поддерживают технологию трассировки лучей, также на рынке еще очень много видеокарт, аппаратно не поддерживающих RT. То же самое справедливо и для «умной» технологии антиалиасинга Nvidia DLSS. Поэтому самые массовые тесты мы по-прежнему проводим в играх без трассировки лучей. Тем не менее, на сегодня уже половина из регулярно тестируемых нами видеокарт поддерживает технологию RT, поэтому мы проводим тесты не только с использованием обычных методов растеризации, но и с включением RT и/или DLSS. Понятно, что в этом случае видеокарты семейства AMD Radeon RX 6000 участвуют в тестах без аналога DLSS (ждем, когда появятся игры с одновременной реализацией Nvidia DLSS и AMD FSR).
Результаты тестов с включенной аппаратной трассировкой лучей
Проведенные тесты помогут нам выбрать лучшую видеокарту на текущий месяц. Результаты являются основой для расчета рейтинга iXBT.com и рейтинга полезности. Последний учитывает цену ускорителей.
Расчет рейтингов 3D-акселераторов на конец месяца
Методика расчета базируется на усреднении (берется среднее геометрическое) величин производительности в каждом тесте.
Рейтинги iXBT и полезности рассчитываются по следующей формуле:
Рейтинг iXBT для игр без использования трассировки лучей
где:
К — составляющая, учитывающая скорость работы карт:
| К = | (G0119xx × G0125xx × G0138xx) × |
|---|---|
| (G0219xx × G0225xx × G0238xx) × | |
| (G0319xx × G0325xx × G0338xx) × | |
| (G0419xx × G0425xx × G0438xx) × | |
| (G0519xx × G0525xx × G0538xx) × | |
| (G0619xx × G0625xx × G0638xx) × | |
| (G0719xx × G0725xx × G0738xx) × | |
| (G0819xx × G0825xx × G0838xx) × | |
| (G0919xx × G0925xx × G0938xx) × | |
| (G1019xx × G1025xx × G1038xx) × |
Для того чтобы читателю было понятно, как взаимно соотносятся возможности карт, мы берем КGTX1650S (составляющую, учитывающую скорость работы GeForce GTX 1650 Super) за эталон и нормируем на нее показатели всех остальных ускорителей, получая рейтинги видеокарт относительно GeForce GTX 1650 Super. Для демонстрации разницы в процентах умножаем все на 100.
Условные обозначения:
- КПОЛ — рейтинг полезности (чем он выше, тем лучшe оценка карты)
- КiXBT — рейтинг iXBT.com (чем он выше, тем лучшe оценка карты)
- G01 — скорость в Hitman III в соответствующем разрешении:
- G0119xx — 1920×1200
- G0125xx — 2560×1440
- G0138xx — 3840×2160
- G02 — скорость в Cyberpunk 2077 в соответствующем разрешении при максимальном качестве:
- G0219xx — 1920×1200
- G0225xx — 2560×1440
- G0238xx — 3840×2160
- G03 — скорость в Death Stranding в соответствующем разрешении:
- G0319xx — 1920×1200
- G0325xx — 2560×1440
- G0338xx — 3840×2160
- G04 — скорость в Assassin’s Creed Valhalla в соответствующем разрешении:
- G0419xx — 1920×1200
- G0425xx — 2560×1440
- G0438xx — 3840×2160
- G05 — скорость в Watch Dogs: Legion в соответствующем разрешении:
- G0519xx — 1920×1200
- G0525xx — 2560×1440
- G0538xx — 3840×2160
- G06 — скорость в Control в соответствующем разрешении:
- G0619xx — 1920×1200
- G0625xx — 2560×1440
- G0638xx — 3840×2160
- G07 — скорость в Godfall в соответствующем разрешении:
- G0719xx — 1920×1200
- G0725xx — 2560×1440
- G0738xx — 3840×2160
- G08 — скорость в Resident Evil Village в соответствующем разрешении:
- G0819xx — 1920×1200
- G0825xx — 2560×1440
- G0838xx — 3840×2160
- G09 — скорость в Shadow of the Tomb Raider в соответствующем разрешении:
- G0919xx — 1920×1200
- G0925xx — 2560×1440
- G0938xx — 3840×2160
- G10 — скорость в Metro Exodus в соответствующем разрешении:
- G1019xx — 1920×1200
- G1025xx — 2560×1440
- G1038xx — 3840×2160
- Price — цена видеокарты на конец отчетного месяца по данным прайс-листов некоторых популярных фирм (берется средняя цена)
- POSS — оценка новых функциональных возможностей видеокарты (см. пояснения ниже)
Рейтинг iXBT для игр c использованием трассировки лучей
где:
К — составляющая, учитывающая скорость работы карт:
| К = |
|---|
| (G0219xx × G0225xx × G0238xx) × |
| (G0519xx × G0525xx × G0538xx) × |
| (G0619xx × G0625xx × G0638xx) × |
| (G0819xx × G0825xx × G0838xx) × |
| (G0919xx × G0925xx × G0938xx) × |
| (G1019xx × G1025xx × G1038xx) × |
Для того чтобы читателю было понятно, как взаимно соотносятся возможности карт, мы берем КRTX-2060 (составляющую, учитывающую скорость работы GeForce RTX 2060) за эталон и нормируем на нее показатели всех остальных ускорителей, получая рейтинги видеокарт относительно GeForce RTX 2060. Для демонстрации разницы в процентах умножаем все на 100.
Условные обозначения:
- КПОЛ — рейтинг полезности (чем он выше, тем лучшe оценка карты)
- КiXBT-RT — рейтинг iXBT.com (чем он выше, тем лучшe оценка карты)
- G02 — скорость в Cyberpunk 2077 c использованием RT в соответствующем разрешении:
- G0219xx — 1920×1200
- G0225xx — 2560×1440
- G0238xx — 3840×2160
- G05 — скорость в Watch Dogs: Legion c использованием RT в соответствующем разрешении:
- G0519xx — 1920×1200
- G0525xx — 2560×1440
- G0538xx — 3840×2160
- G06 — скорость в Control c использованием RT в соответствующем разрешении:
- G0619xx — 1920×1200
- G0625xx — 2560×1440
- G0638xx — 3840×2160
- G08 — скорость в Resident Evil Village c использованием RT в соответствующем разрешении:
- G0819xx — 1920×1200
- G0825xx — 2560×1440
- G0838xx — 3840×2160
- G09 — скорость в Shadow of the Tomb Raider c использованием RT в соответствующем разрешении:
- G0919xx — 1920×1200
- G0925xx — 2560×1440
- G0938xx — 3840×2160
- G10 — скорость в Metro Exodus c использованием RT в соответствующем разрешении:
- G1019xx — 1920×1200
- G1025xx — 2560×1440
- G1038xx — 3840×2160
- Price — цена видеокарты на конец отчетного месяца по данным прайс-листов некоторых популярных фирм (берется средняя цена)
- POSS — оценка новых функциональных возможностей видеокарты (см. пояснения ниже)
Оценка POSS вычисляется следующим образом:
Maxxx (maxm@online.sinor.ru),
Михаилу Сугакевичу (Mishail@newmail.ru)
Вячеславу Гордееву AKA Slaydev (sarz@dale.elektra.ru) и
Ruslan73 (http://forum.ixbt.com/users.cgi?id=info:Ruslan73)
dmitro13 (dmytro13@hotmail.com)
UnVial (lvg@pop.ioffe.rssi.ru)
Сергею Гайдукову (gsaf@sura.ru)
Михаилу Кузьмину (kuzmin@laser.ru)
за усовершенствование методики расчета рейтингов
Желающие выполнить собственный расчет и составить рейтинг, исходя из своих оценок, могут скачать таблицу результатов в формате Excel — архив ZIP.
Этот рейтинг наглядно демонстрирует функциональность видеокарт друг относительно друга и представлен в двух вариантах:
- Вариант рейтинга iXBT.com без включения RT
Рейтинг составлен по всем тестам без использования технологии трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — GeForce GTX 1650 Super (то есть сочетание скорости и функций GeForce GTX 1650 Super приняты за 100%).
Рейтинг приведен суммарно для всех трех разрешений.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 3090 24 ГБ, 1695—1965/19500 | 600 | 26 | 230 000 |
| 02 | RX 6900 XT 16 ГБ, 2015—2470/16000 | 580 | 42 | 139 000 |
| 03 | RTX 3080 Ti 12 ГБ, 1665—1965/19000 | 570 | 35 | 162 000 |
| 04 | RX 6800 XT 16 ГБ, 2015—2401/16000 | 540 | 39 | 137 000 |
| 05 | RTX 3080 10 ГБ, 1710—1965/19000 | 520 | 38 | 137 000 |
| 06 | RX 6800 16 ГБ, 1815—2271/16000 | 470 | 35 | 135 000 |
| 07 | RTX 3070 Ti 8 ГБ, 1770—1935/19000 | 450 | 57 | 79 000 |
| 08 | RTX 3070 8 ГБ, 1725—1950/14000 | 420 | 50 | 84 000 |
| 09 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 410 | 51 | 80 000 |
| 10 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 410 | 51 | 80 000 |
| 11 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 380 | 53 | 72 000 |
| 12 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 360 | 48 | 75 000 |
| 13 | RTX 2080 8 ГБ, 1710—1950/14000 | 340 | 47 | 72 000 |
| 14 | RTX 2070 Super 8 ГБ, 1770—1950/14000 | 310 | 48 | 64 000 |
| 15 | RX 6600 XT 8 ГБ, 2359—2589/16000 | 300 | 54 | 56 000 |
| 16 | RTX 3060 12 ГБ, 1807—1950/15000 | 280 | 46 | 61 000 |
| 17 | RTX 2070 8 ГБ, 1710—1850/14000 | 280 | 45 | 62 000 |
| 18 | RX 5700 XT 8 ГБ, 1755—1905/14000 | 270 | 36 | 75 000 |
| 19 | RTX 2060 Super 8 ГБ, 1650—1950/14000 | 270 | 48 | 56 000 |
| 20 | RX 5700 8 ГБ, 1625—1725/14000 | 240 | 35 | 68 000 |
| 21 | RTX 2060 6 ГБ, 1680—1920/14000 | 230 | 45 | 51 000 |
| 22 | RX 5600 XT rev2, 6 ГБ, 1615—1750/14000 | 200 | 34 | 58 000 |
| 23 | RX 5600 XT rev1, 6 ГБ, 1560—1610/12000 | 180 | 33 | 55 000 |
| 24 | GTX 1660 Super 6 ГБ, 1785—1965/14000 | 160 | 40 | 40 000 |
| 25 | RX 5500 XT 8 ГБ, 1717—1867/14000 | 140 | 31 | 45 000 |
| 26 | GTX 1660 6 ГБ, 1785—1960/8000 | 140 | 37 | 38 000 |
| 27 | RX 5500 XT 4 ГБ, 1717—1861/14000 | 100 | 25 | 40 000 |
| 28 | GTX 1650 Super 4 ГБ, 1725—1770/12000 | 100 | 37 | 27 000 |
- Вариант рейтинга iXBT.com с включением RT
Рейтинг составлен по 6 тестам с применением технологии трассировки лучей (без Nvidia DLSS!). На сегодня она поддерживается ускорителями серии Nvidia GeForce RTX и AMD Radeon RX 6000. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 2060 (то есть сочетание скорости и функций GeForce RTX 2060 приняты за 100%).
Рейтинг приведен суммарно для всех трех разрешений.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 3090 24 ГБ, 1695—1965/19500 | 340 | 15 | 230 000 |
| 02 | RTX 3080 Ti 12 ГБ, 1665—1965/19000 | 320 | 20 | 162 000 |
| 03 | RTX 3080 10 ГБ, 1710—1965/19000 | 290 | 21 | 137 000 |
| 04 | RTX 3070 Ti 8 ГБ, 1770—1935/19000 | 240 | 30 | 79 000 |
| 05 | RX 6900 XT 16 ГБ, 2015—2470/16000 | 230 | 17 | 139 000 |
| 06 | RTX 3070 8 ГБ, 1725—1950/14000 | 220 | 26 | 84 000 |
| 07 | RX 6800 XT 16 ГБ, 2015—2422/16000 | 210 | 15 | 137 000 |
| 08 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 210 | 26 | 80 000 |
| 09 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 190 | 26 | 72 000 |
| 10 | RX 6800 16 ГБ, 1815—2271/16000 | 180 | 13 | 135 000 |
| 11 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 180 | 24 | 75 000 |
| 12 | RTX 2080 8 ГБ, 1710—1950/14000 | 160 | 22 | 72 000 |
| 13 | RTX 2070 Super 8 ГБ, 1770—1950/14000 | 150 | 23 | 64 000 |
| 14 | RTX 3060 12 ГБ, 1807—1950/15000 | 140 | 23 | 61 000 |
| 15 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 130 | 16 | 80 000 |
| 16 | RTX 2070 8 ГБ, 1710—1850/14000 | 130 | 21 | 62 000 |
| 17 | RTX 2060 Super 8 ГБ, 1650—1950/14000 | 130 | 23 | 56 000 |
| 18 | RX 6600 XT 8 ГБ, 2359—2589/16000 | 100 | 18 | 56 000 |
| 19 | RTX 2060 6 ГБ, 1680—1920/14000 | 100 | 20 | 51 000 |
Читатели могут выбрать по своему вкусу тот ускоритель, который, на их взгляд, продемонстрировал приемлемую скорость (возможно, даже максимальную — это зависит от индивидуальных запросов), а также современную функциональность в 3D-графике.
Этот рейтинг отвечает на вопрос: соответствует ли цена скоростным характеристикам? Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на середину августа 2021 года.
Участвуют все 28 видеокарт.
- Вариант рейтинга полезности без включения RT
Рейтинг составлен по всем тестам без использования технологии трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — GeForce GTX 1650 Super (то есть сочетание скорости и функций GeForce GTX 1650 Super приняты за 100%).
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 3070 Ti 8 ГБ, 1770—1935/19000 | 57 | 450 | 79 000 |
| 02 | RX 6600 XT 8 ГБ, 2359—2589/16000 | 54 | 300 | 56 000 |
| 03 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 53 | 380 | 72 000 |
| 04 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 51 | 410 | 80 000 |
| 05 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 51 | 410 | 80 000 |
| 06 | RTX 3070 8 ГБ, 1725—1950/14000 | 50 | 420 | 84 000 |
| 07 | RTX 2070 Super 8 ГБ, 1770—1950/14000 | 48 | 310 | 64 000 |
| 08 | RTX 2060 Super 8 ГБ, 1650—1950/14000 | 48 | 270 | 56 000 |
| 09 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 48 | 360 | 75 000 |
| 10 | RTX 2080 8 ГБ, 1710—1950/14000 | 47 | 340 | 72 000 |
| 11 | RTX 3060 12 ГБ, 1807—1950/15000 | 46 | 280 | 61 000 |
| 12 | RTX 2070 8 ГБ, 1710—1850/14000 | 45 | 280 | 62 000 |
| 13 | RTX 2060 6 ГБ, 1680—1920/14000 | 45 | 230 | 51 000 |
| 14 | RX 6900 XT 16 ГБ, 2015—2470/16000 | 42 | 580 | 139 000 |
| 15 | GTX 1660 Super 6 ГБ, 1785—1965/14000 | 40 | 160 | 40 000 |
| 16 | RX 6800 XT 16 ГБ, 2015—2401/16000 | 39 | 540 | 137 000 |
| 17 | RTX 3080 10 ГБ, 1710—1965/19000 | 38 | 520 | 137 000 |
| 18 | GTX 1650 Super 4 ГБ, 1725—1770/12000 | 37 | 100 | 27 000 |
| 19 | GTX 1660 6 ГБ, 1785—1960/8000 | 37 | 140 | 38 000 |
| 20 | RX 5700 XT 8 ГБ, 1755—1905/14000 | 36 | 270 | 75 000 |
| 21 | RX 5700 8 ГБ, 1625—1725/14000 | 35 | 240 | 68 000 |
| 22 | RTX 3080 Ti 12 ГБ, 1665—1965/19000 | 35 | 570 | 162 000 |
| 23 | RX 6800 16 ГБ, 1815—2271/16000 | 35 | 470 | 135 000 |
| 24 | RX 5600 XT rev2, 6 ГБ, 1615—1750/14000 | 34 | 200 | 58 000 |
| 25 | RX 5600 XT rev1, 6 ГБ, 1560—1610/12000 | 33 | 180 | 55 000 |
| 26 | RX 5500 XT 8 ГБ, 1717—1867/14000 | 31 | 140 | 45 000 |
| 27 | RTX 3090 24 ГБ, 1695—1965/19500 | 26 | 600 | 230 000 |
| 28 | RX 5500 XT 4 ГБ, 1717—1861/14000 | 25 | 100 | 40 000 |
- Вариант рейтинга полезности с включением RT
Рейтинг составлен по 6 тестам с применением технологии трассировки лучей (без Nvidia DLSS!). На сегодня она поддерживается ускорителями серии Nvidia GeForce RTX и AMD Radeon RX 6000. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 2060 (то есть сочетание скорости и функций GeForce RTX 2060 приняты за 100%).
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 3070 Ti 8 ГБ, 1770—1935/19000 | 30 | 240 | 79 000 |
| 02 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 26 | 190 | 72 000 |
| 03 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 26 | 210 | 80 000 |
| 04 | RTX 3070 8 ГБ, 1725—1950/14000 | 26 | 220 | 84 000 |
| 05 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 24 | 180 | 75 000 |
| 06 | RTX 2070 Super 8 ГБ, 1770—1950/14000 | 23 | 150 | 64 000 |
| 07 | RTX 2060 Super 8 ГБ, 1650—1950/14000 | 23 | 130 | 56 000 |
| 08 | RTX 3060 12 ГБ, 1807—1950/15000 | 23 | 140 | 61 000 |
| 09 | RTX 2080 8 ГБ, 1710—1950/14000 | 22 | 160 | 72 000 |
| 10 | RTX 3080 10 ГБ, 1710—1965/19000 | 21 | 290 | 137 000 |
| 11 | RTX 2070 8 ГБ, 1710—1850/14000 | 21 | 130 | 62 000 |
| 12 | RTX 3080 Ti 12 ГБ, 1665—1965/19000 | 20 | 320 | 162 000 |
| 13 | RTX 2060 6 ГБ, 1680—1920/14000 | 20 | 100 | 51 000 |
| 14 | RX 6600 XT 8 ГБ, 2359—2589/16000 | 18 | 100 | 56 000 |
| 15 | RX 6900 XT 16 ГБ, 2015—2470/16000 | 17 | 230 | 139 000 |
| 16 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 16 | 130 | 80 000 |
| 17 | RX 6800 XT 16 ГБ, 2015—2422/16000 | 15 | 210 | 137 000 |
| 18 | RTX 3090 24 ГБ, 1695—1965/19500 | 15 | 340 | 230 000 |
| 19 | RX 6800 16 ГБ, 1815—2271/16000 | 13 | 180 | 135 000 |
- Вариант рейтинга полезности без включения RT
Рейтинг составлен по всем тестам без использования технологии трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — GeForce GTX 1650 Super (то есть сочетание скорости и функций GeForce GTX 1650 Super приняты за 100%).
Участвуют все видеокарты, выдающие 50 FPS и выше в этом разрешении в большинстве тестов.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 3070 Ti 8 ГБ, 1770—1935/19000 | 53 | 420 | 79 000 |
| 02 | RX 6600 XT 8 ГБ, 2359—2589/16000 | 51 | 284 | 56 000 |
| 03 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 48 | 347 | 72 000 |
| 04 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 48 | 383 | 80 000 |
| 05 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 47 | 379 | 80 000 |
| 06 | RTX 3070 8 ГБ, 1725—1950/14000 | 47 | 391 | 84 000 |
| 07 | RTX 2070 Super 8 ГБ, 1770—1950/14000 | 45 | 286 | 64 000 |
| 08 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 44 | 328 | 75 000 |
| 09 | RTX 2080 8 ГБ, 1710—1950/14000 | 43 | 311 | 72 000 |
| 10 | RTX 3060 12 ГБ, 1807—1950/15000 | 42 | 257 | 61 000 |
| 11 | RTX 2070 8 ГБ, 1710—1850/14000 | 41 | 252 | 62 000 |
| 12 | RX 6900 XT 16 ГБ, 2015—2470/16000 | 38 | 535 | 139 000 |
| 13 | RX 6800 XT 16 ГБ, 2015—2401/16000 | 36 | 493 | 137 000 |
| 14 | RTX 3080 10 ГБ, 1710—1965/19000 | 35 | 478 | 137 000 |
| 15 | RX 5700 XT 8 ГБ, 1755—1905/14000 | 33 | 251 | 75 000 |
| 16 | RX 6800 16 ГБ, 1815—2271/16000 | 33 | 440 | 135 000 |
| 17 | RTX 3080 Ti 12 ГБ, 1665—1965/19000 | 32 | 523 | 162 000 |
| 18 | RTX 3090 24 ГБ, 1695—1965/19500 | 24 | 554 | 230 000 |
- Вариант рейтинга полезности с включением RT
Рейтинг составлен по 6 тестам с применением технологии трассировки лучей (без Nvidia DLSS!). На сегодня она поддерживается ускорителями серии Nvidia GeForce RTX и AMD Radeon RX 6000. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 2060 (то есть сочетание скорости и функций GeForce RTX 2060 приняты за 100%). Участвуют все карты, поддерживающие RT.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 3070 Ti 8 ГБ, 1770—1935/19000 | 29 | 228 | 79 000 |
| 02 | RTX 3070 8 ГБ, 1725—1950/14000 | 25 | 209 | 84 000 |
| 03 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 25 | 196 | 80 000 |
| 04 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 24 | 171 | 72 000 |
| 05 | RTX 2070 Super 8 ГБ, 1770—1950/14000 | 22 | 140 | 64 000 |
| 06 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 21 | 161 | 75 000 |
| 07 | RTX 2060 Super 8 ГБ, 1650—1950/14000 | 21 | 119 | 56 000 |
| 08 | RTX 3060 12 ГБ, 1807—1950/15000 | 21 | 127 | 61 000 |
| 09 | RTX 2080 8 ГБ, 1710—1950/14000 | 21 | 148 | 72 000 |
| 10 | RTX 3080 10 ГБ, 1710—1965/19000 | 20 | 278 | 137 000 |
| 11 | RTX 2060 6 ГБ, 1680—1920/14000 | 20 | 100 | 51 000 |
| 12 | RTX 2070 8 ГБ, 1710—1850/14000 | 20 | 121 | 62 000 |
| 13 | RTX 3080 Ti 12 ГБ, 1665—1965/19000 | 19 | 305 | 162 000 |
| 14 | RX 6600 XT 8 ГБ, 2359—2589/16000 | 17 | 95 | 56 000 |
| 15 | RX 6900 XT 16 ГБ, 2015—2470/16000 | 16 | 221 | 139 000 |
| 16 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 16 | 127 | 80 000 |
| 17 | RX 6800 XT 16 ГБ, 2015—2422/16000 | 14 | 195 | 137 000 |
| 18 | RTX 3090 24 ГБ, 1695—1965/19500 | 14 | 322 | 230 000 |
| 19 | RX 6800 16 ГБ, 1815—2271/16000 | 12 | 168 | 135 000 |
- Вариант рейтинга полезности без включения RT
Рейтинг составлен по всем тестам без использования технологии трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — GeForce GTX 1650 Super (то есть сочетание скорости и функций GeForce GTX 1650 Super приняты за 100%).
Участвуют все видеокарты, выдающие 50 FPS и выше в этом разрешении в большинстве тестов.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 3070 Ti 8 ГБ, 1770—1935/19000 | 84 | 667 | 79 000 |
| 02 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 77 | 617 | 80 000 |
| 03 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 75 | 543 | 72 000 |
| 04 | RTX 3070 8 ГБ, 1725—1950/14000 | 73 | 614 | 84 000 |
| 05 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 72 | 575 | 80 000 |
| 06 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 68 | 510 | 75 000 |
| 07 | RTX 2080 8 ГБ, 1710—1950/14000 | 66 | 478 | 72 000 |
| 08 | RX 6900 XT 16 ГБ, 2015—2470/16000 | 64 | 888 | 139 000 |
| 09 | RX 6800 XT 16 ГБ, 2015—2401/16000 | 60 | 816 | 137 000 |
| 10 | RTX 3080 10 ГБ, 1710—1965/19000 | 59 | 807 | 137 000 |
| 11 | RTX 3080 Ti 12 ГБ, 1665—1965/19000 | 55 | 893 | 162 000 |
| 12 | RX 6800 16 ГБ, 1815—2271/16000 | 51 | 694 | 135 000 |
| 13 | RTX 3090 24 ГБ, 1695—1965/19500 | 42 | 962 | 230 000 |
- Вариант рейтинга полезности с включением RT
Рейтинг составлен по 6 тестам с применением технологии трассировки лучей (без Nvidia DLSS!). На сегодня она поддерживается ускорителями серии Nvidia GeForce RTX и AMD Radeon RX 6000. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 2060 (то есть сочетание скорости и функций GeForce RTX 2060 приняты за 100%). Участвуют все карты, поддерживающие RT.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 3070 Ti 8 ГБ, 1770—1935/19000 | 37 | 294 | 79 000 |
| 02 | RTX 3070 8 ГБ, 1725—1950/14000 | 32 | 269 | 84 000 |
| 03 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 31 | 249 | 80 000 |
| 04 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 31 | 221 | 72 000 |
| 05 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 28 | 209 | 75 000 |
| 06 | RTX 2070 Super 8 ГБ, 1770—1950/14000 | 28 | 176 | 64 000 |
| 07 | RTX 3080 10 ГБ, 1710—1965/19000 | 26 | 356 | 137 000 |
| 08 | RTX 3060 12 ГБ, 1807—1950/15000 | 26 | 158 | 61 000 |
| 09 | RTX 2060 Super 8 ГБ, 1650—1950/14000 | 26 | 143 | 56 000 |
| 10 | RTX 2080 8 ГБ, 1710—1950/14000 | 25 | 183 | 72 000 |
| 11 | RTX 3080 Ti 12 ГБ, 1665—1965/19000 | 25 | 406 | 162 000 |
| 12 | RTX 2070 8 ГБ, 1710—1850/14000 | 25 | 154 | 62 000 |
| 13 | RX 6900 XT 16 ГБ, 2015—2470/16000 | 21 | 290 | 139 000 |
| 14 | RTX 2060 6 ГБ, 1680—1920/14000 | 20 | 100 | 51 000 |
| 15 | RTX 3090 24 ГБ, 1695—1965/19500 | 19 | 436 | 230 000 |
| 16 | RX 6800 XT 16 ГБ, 2015—2422/16000 | 18 | 248 | 137 000 |
| 17 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 18 | 144 | 80 000 |
| 18 | RX 6600 XT 8 ГБ, 2359—2589/16000 | 18 | 99 | 56 000 |
| 19 | RX 6800 16 ГБ, 1815—2271/16000 | 15 | 208 | 135 000 |
Комментарий к рейтингам:
- Продукты топового класса выпускаются относительно малыми партиями и имеют изначально завышенные цены (впрочем, в нынешних условиях цены на все без исключения видеокарты выглядят крайне завышенными), так что в общем рейтинге полезности обычно занимают последние позиции. Рыночная судьба таких ускорителей будет определяться желанием геймера получить самое мощное решение, и как правило, такие ускорители используются в высоких разрешениях, поэтому мы рассчитали отдельные рейтинги полезности именно для таких случаев
- Составлен отдельный ретинг полезности для разрешения 2560×1440. Взяты все ускорители, которые имеют средний FPS в играх в данном разрешении не ниже 50 (примерно). Остальные, следовательно, для этого разрешения не годятся и убраны из рейтинга (при этом нормирование результатов все равно идет по GeForce GTX 1650 Super (все тесты) и GeForce RTX 2060 (тесты с RT). Лидером стал новый GeForce RTX 3070 Ti из-за имеющейся так называемой защиты от майнинга эфира. На втором месте ожидаемо оказался новый Radeon RX 6600 XT, который мало интересен майнерам, а вот геймерам — очень даже (но цены сейчас высокие у всех видеокарт)
- Составлен отдельный ретинг полезности для разрешения 3840×2160. Аналогично, в рейтинге представлены все ускорители, которые имеют средний FPS в играх в данном разрешении не ниже 50 (примерно). Здесь в лидерах оказываются ускорители, которые годятся для разрешения 4К лишь с оговорками, но их цена в данном случае перевешивает. Самые подходящие для такого высокого разрешения ускорители GeForce RTX 3080/3080 Ti/3090, Radeon RX 6800 XT/6900 XT попасть в лидеры рейтинга полезности не могут из-за запредельно высоких цен
Мы благодарим компании, предоставившие видеокарты и другое оборудование для тестирования:
Corsair Russia,
представительство Asustek в России и лично Евгения Бычкова,
представительство Intel в России и лично Марию Кибкало,
представительство Nvidia в России и лично Ирину Шеховцову,
представительство AMD в России и лично Николая Радовского
Для тестового стенда:
блок питания Seasonic Prime 1300 W Platinum предоставлен компанией Seasonic
