Обзор UltraWide IPS-монитора LG 29WK600-W с соотношением сторон 21:9 и поддержкой HDR10

Для начала предлагаем посмотреть наш видеообзор IPS-монитора LG 29WK600-W:

Наш видеообзор IPS-монитора LG 29WK600-W можно также посмотреть на iXBT.Video

Паспортные характеристики, комплект поставки и цена

Тип матрицы IPS со светодиодной (WLED) краевой подсветкой
Диагональ 29 дюймов
Отношение сторон 21:9
Разрешение 2560×1080 пикселей
Шаг пикселей 0,2628×0,2628 мм
Яркость 300 кд/м²
Контрастность 1000:1, динамическая Mega
Углы обзора 178° (гор.) и 178° (верт.) до контраста ≥ 10:1
Время отклика 5 мс
Количество отображаемых цветов 16,7 млн (8 бит на цвет)
Интерфейсы
  • видео/аудиовход HDMI, версия 2.0, 2 шт.
  • видео/аудиовход DisplayPort, версия 1.2
  • выход на наушники, гнездо 3,5 мм миниджек
Совместимые видеосигналы до 2560×1080/75 Гц (отчет MonInfo по входу DisplayPort, отчет MonInfo по входу HDMI)
Акустическая система Встроенные громкоговорители, 2×5 Вт
Особенности
  • безрамочный дизайн с трех сторон
  • поддержка AMD FreeSync по входам DisplayPort и HDMI
  • поддержка HDR10
  • игровые режимы
  • экранный прицел
  • регулируемый разгон матрицы
  • антибликовое покрытие экрана
  • отсутствие мерцания подсветки
  • подставка: наклон 5° вперед и 15° назад
  • разъем для кенсингтонского замка
  • 100×100 мм площадка VESA для настенного монтажа

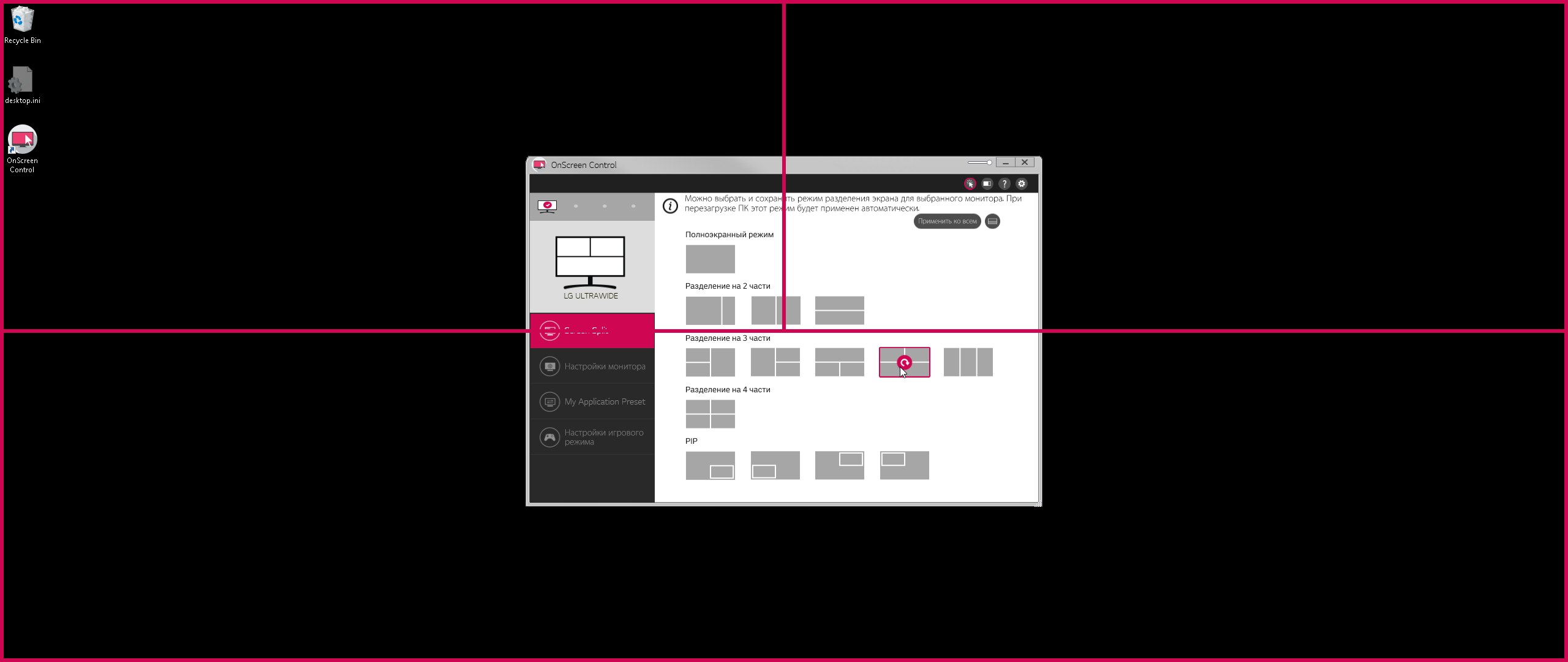

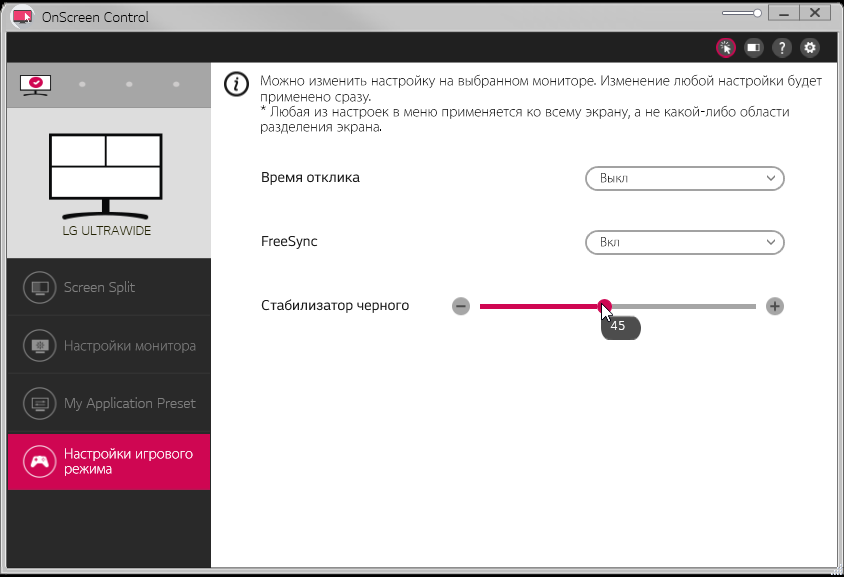

  • ПО OnScreen Control для организации окон и настройки монитора
  • гарантия 24 месяца
Размеры (Ш×В×Г) 698×411×209 мм с подставкой
698×318×77 мм без подставки
Масса 5,2 кг с подставкой, 4,7 кг без подставки
Потребляемая мощность типично 32 Вт, ≤0,5 Вт в режиме ожидания, ≤0,3 Вт выключено
Напряжение питания 100—240 В, 50—60 Гц (внешний БП)
Комплект поставки (необходимо уточнять перед покупкой)
  • монитор
  • комплект подставки: основание, стойка, винты, заглушка
  • блок питания (100—240 В, 50/60 Гц на 19 В, 3,42 А, кабель 1,15 м)
  • кабель питания (1,4 м, евровилка)
  • кабель HDMI (1,4 м)
  • руководство пользователя
  • краткое руководство пользователя
  • гарантийный талон
  • отчет о калибровке
  • дополнительная документация
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителя LG 29WK600-W
Средняя цена
Розничные предложения

Внешний вид

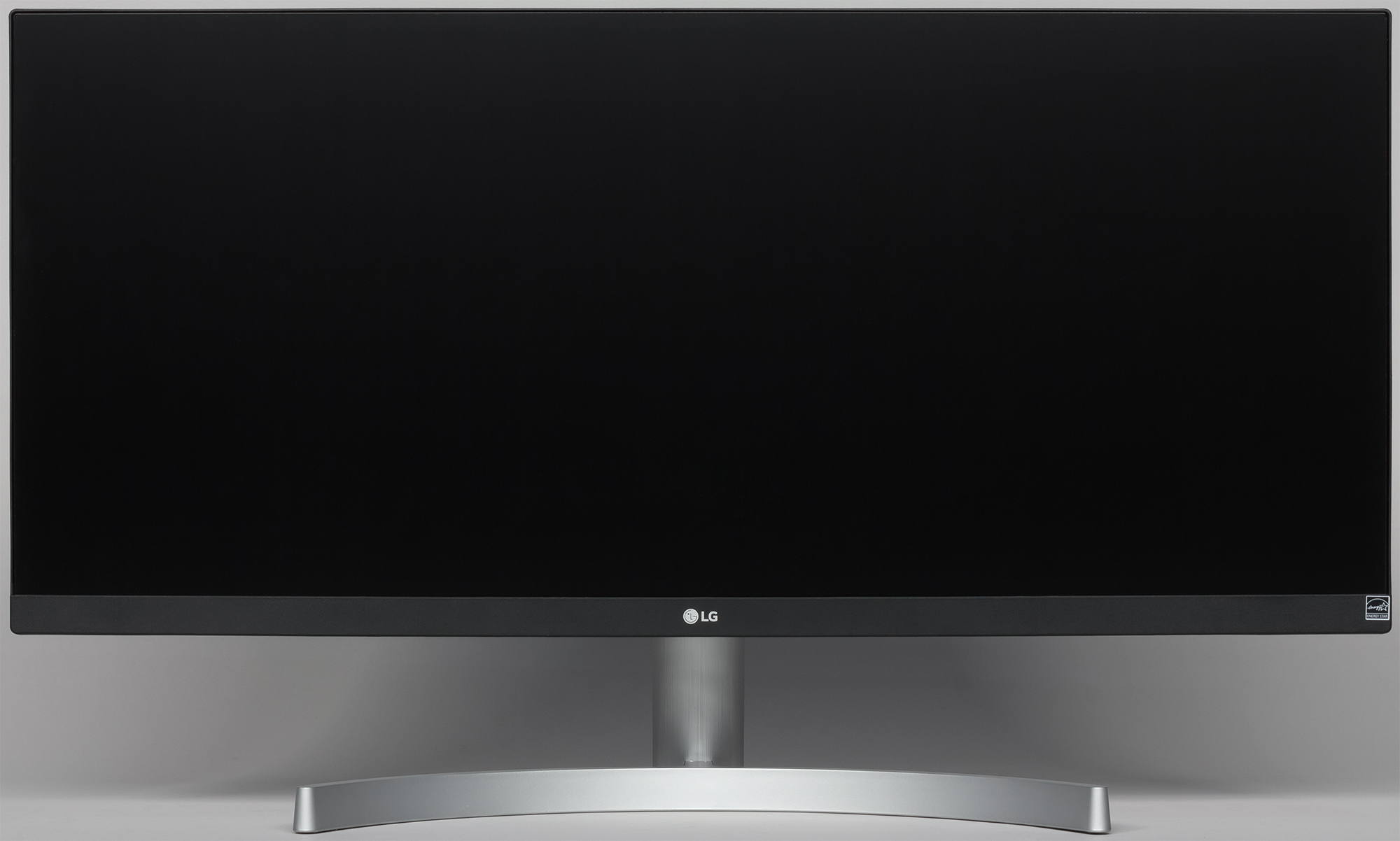

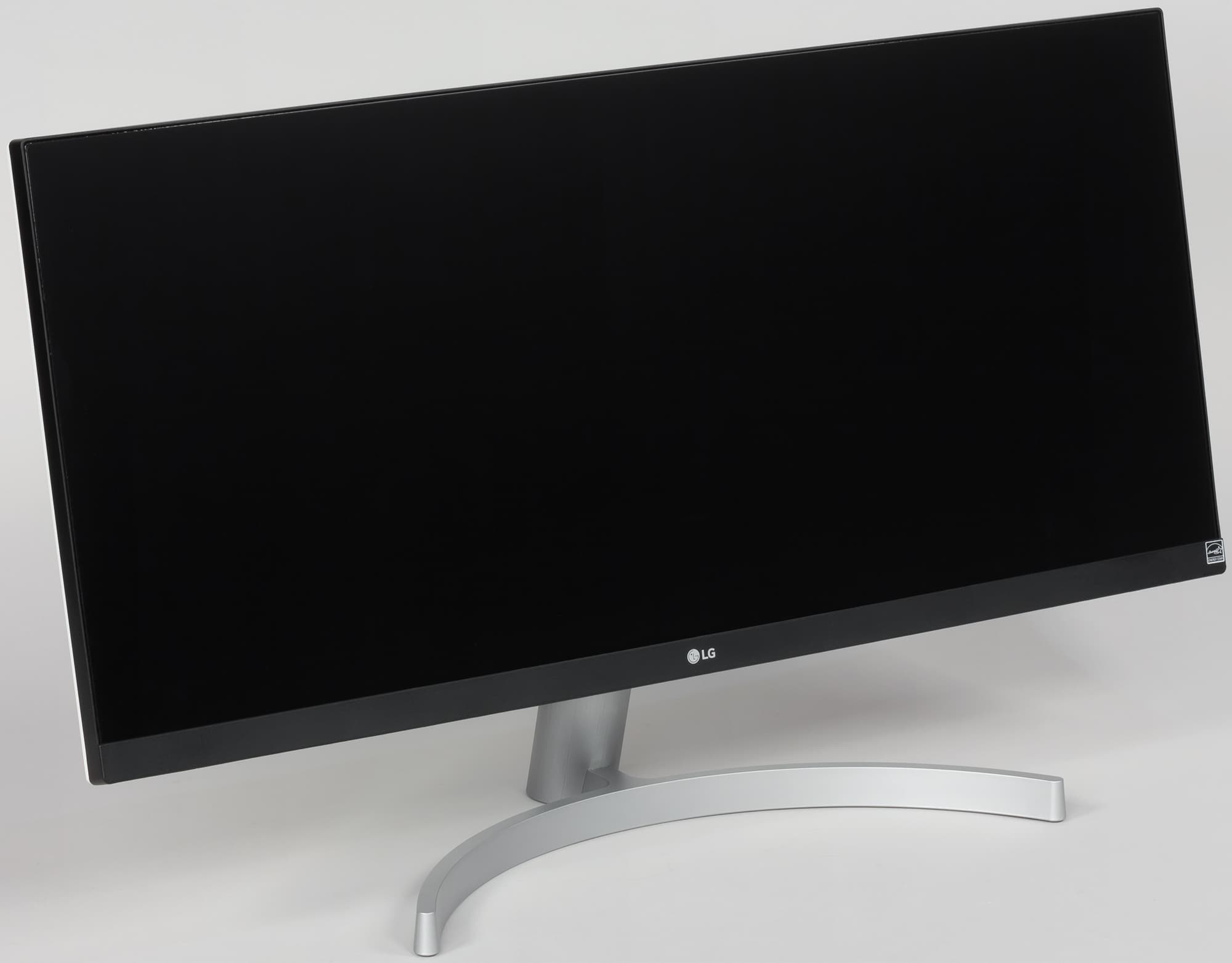

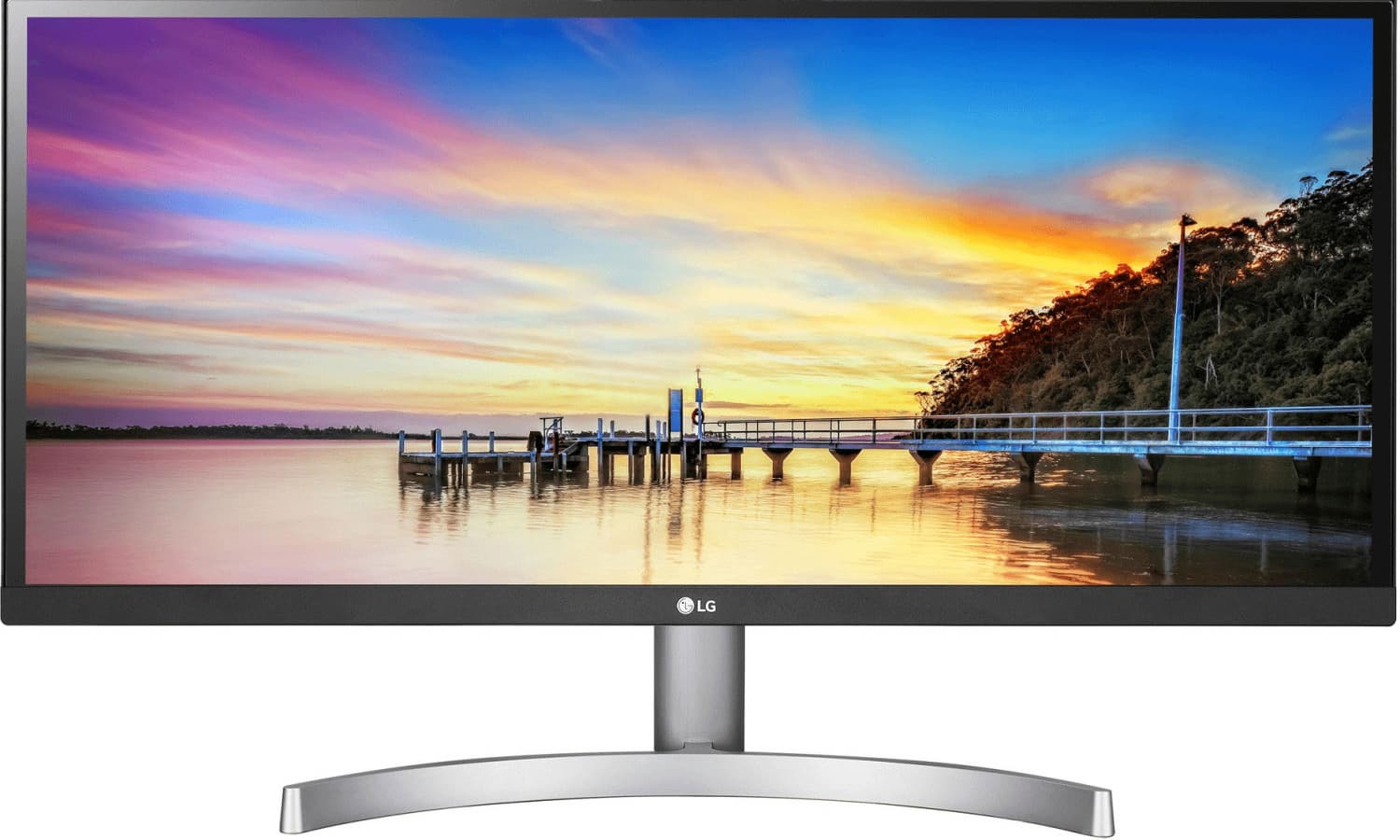

Фронтальная поверхность экрана выглядит как монолитная черная матовая (зеркальность выражена очень слабо) плоскость, ограниченная снизу рамкой, а по периметру — узкой окантовкой.

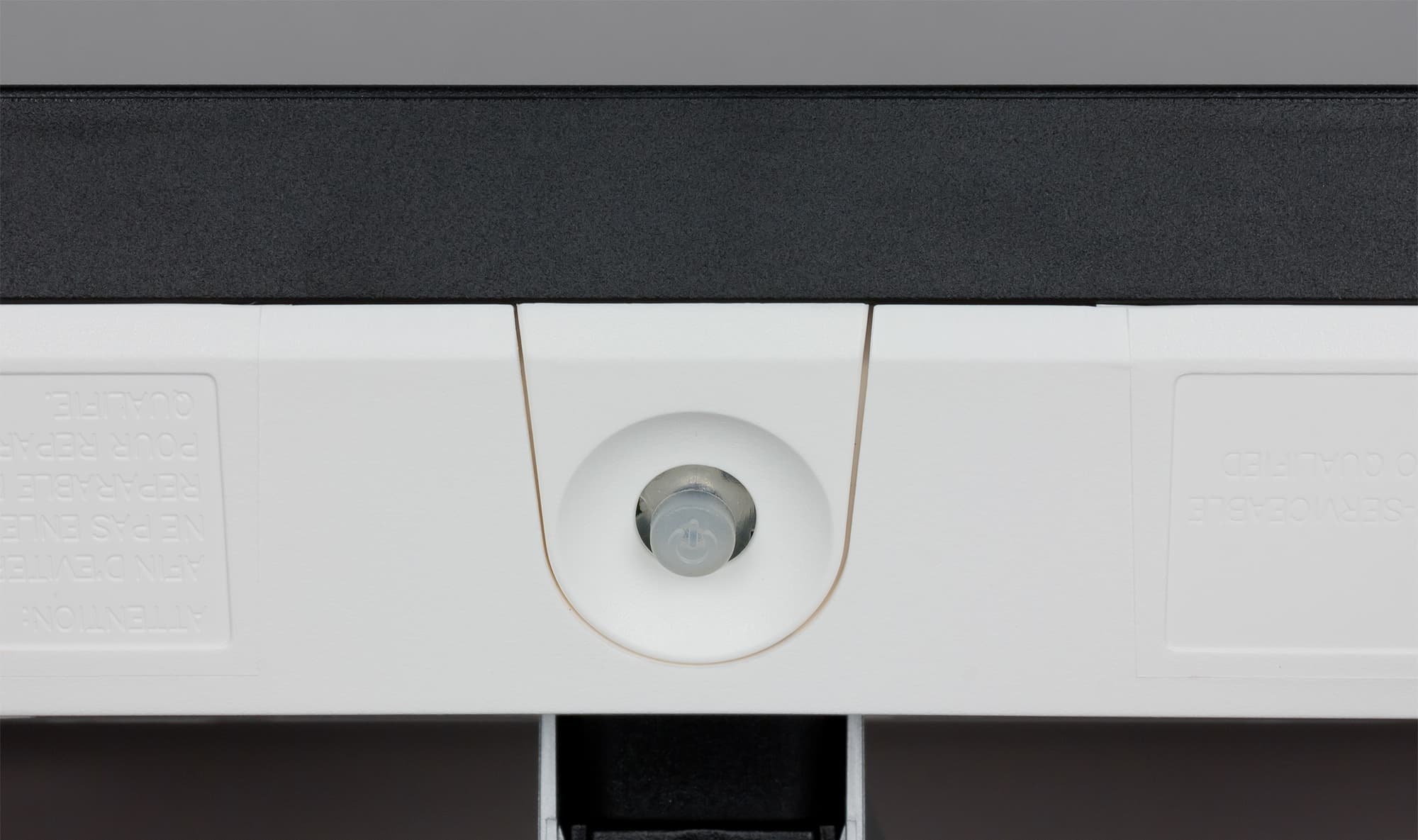

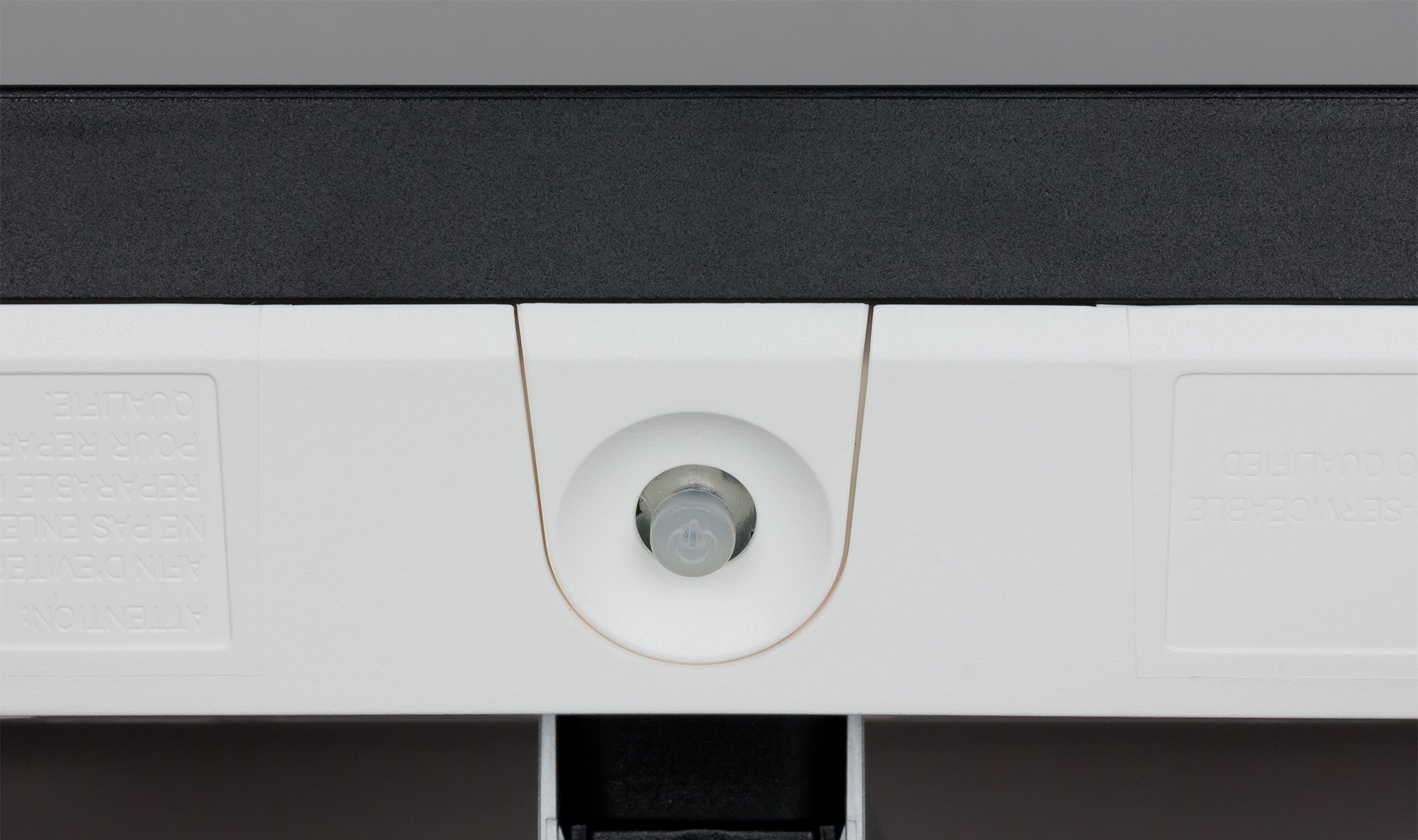

Органом управления и индикации режимов служит небольшой пятипозиционный (отклонение по четырем направлениям и нажатие) джойстик из матового полупрозрачного пластика, расположенный по центру на нижней скошенной назад вверх грани блока монитора.

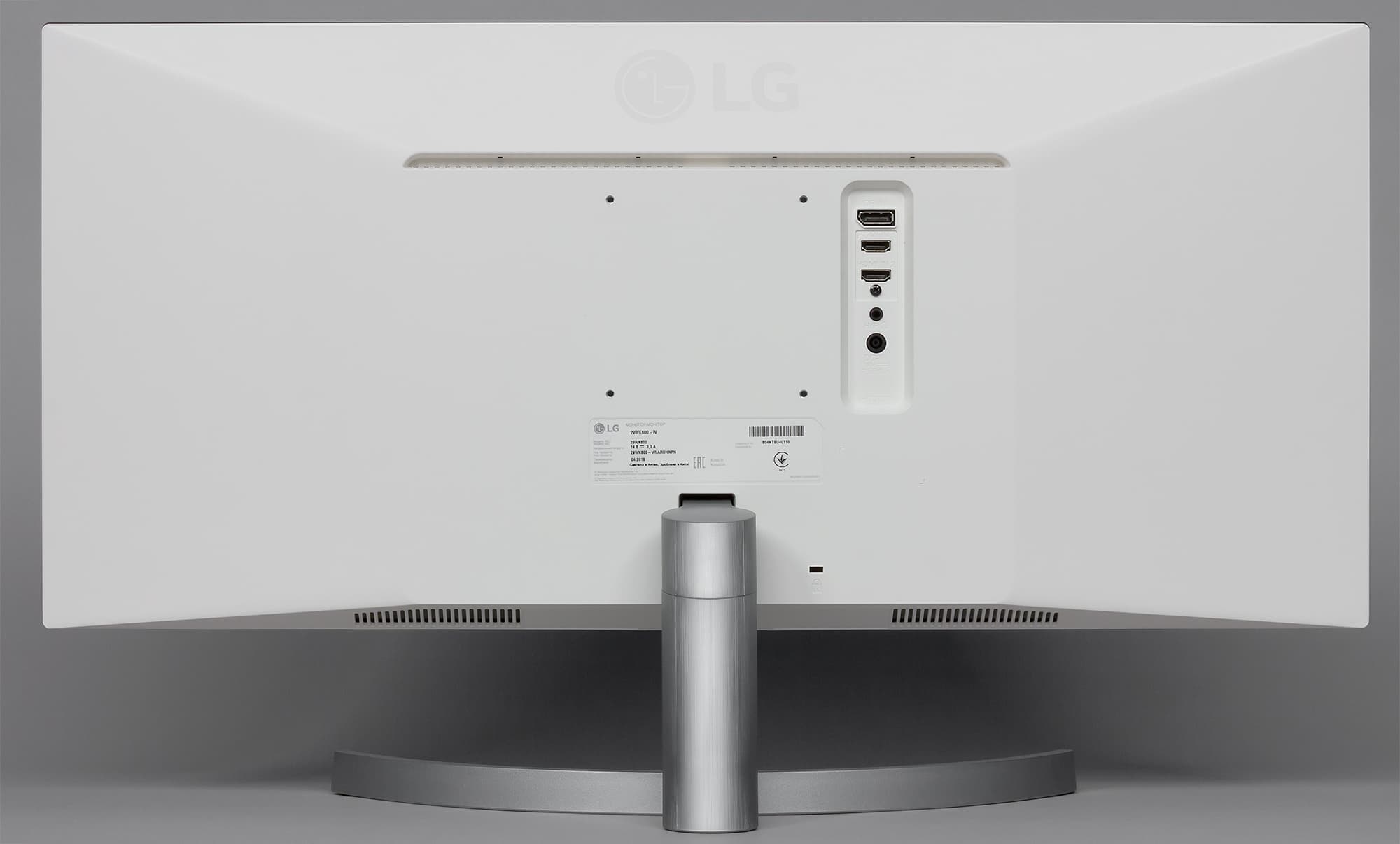

При типичной посадке пользователь этот джойстик не видит. Обрамление блока экрана изготовлено из черного пластика с матовой поверхностью, кожухи подставки — из пластика с матовым серебристым покрытием, задняя панель — белый пластик с матовой поверхностью.

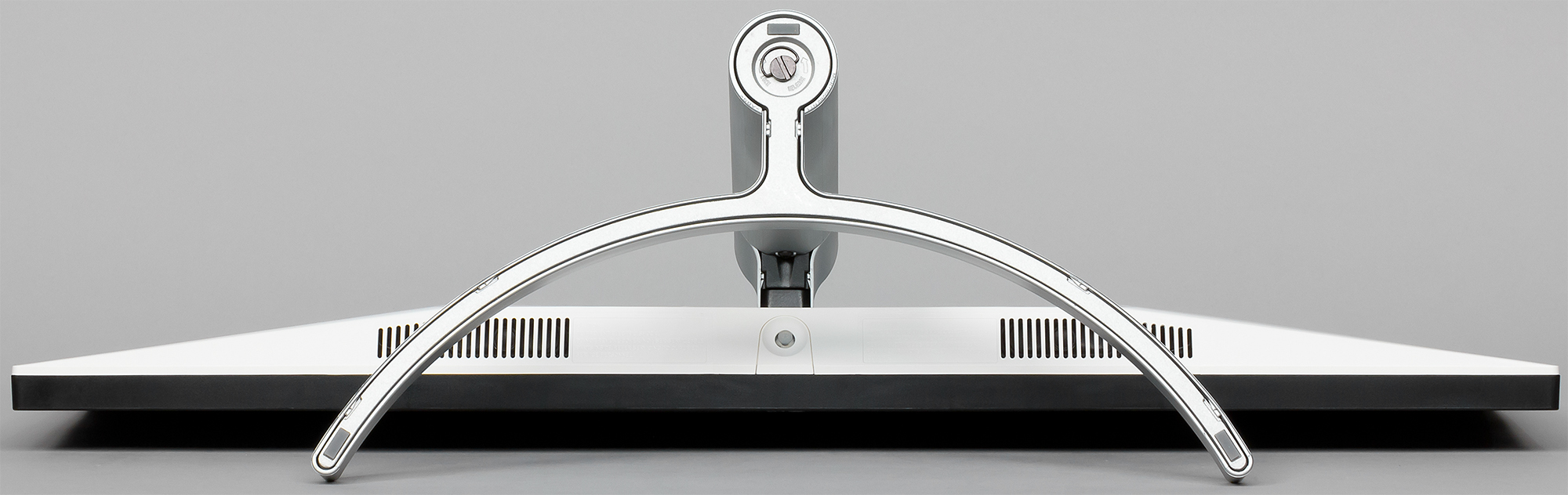

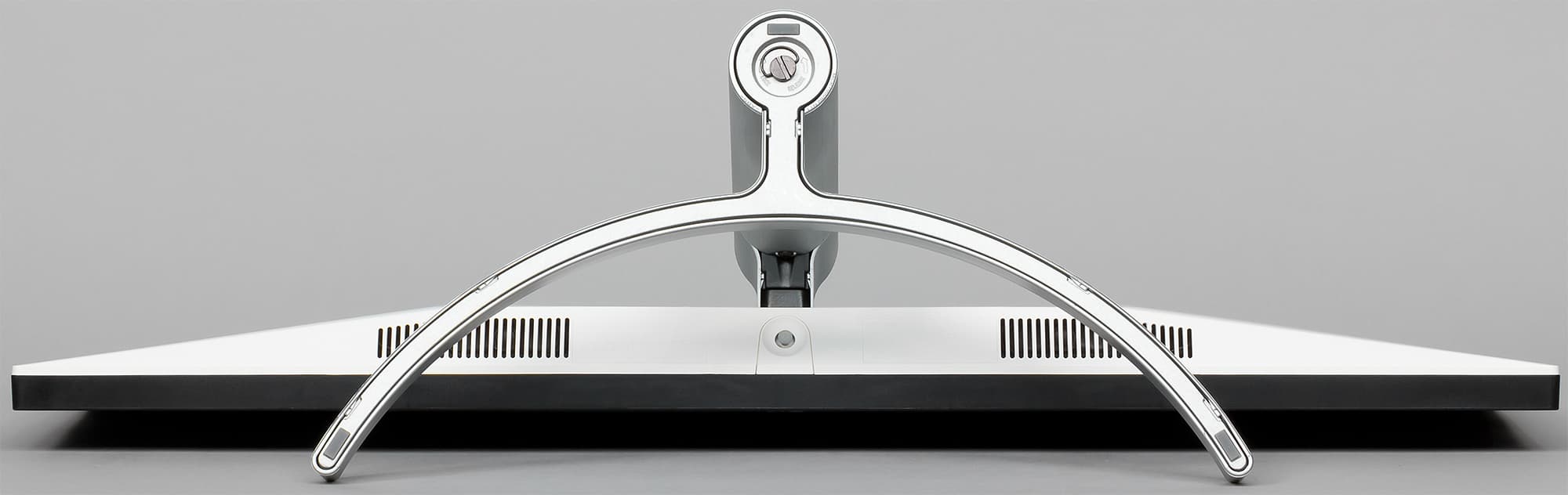

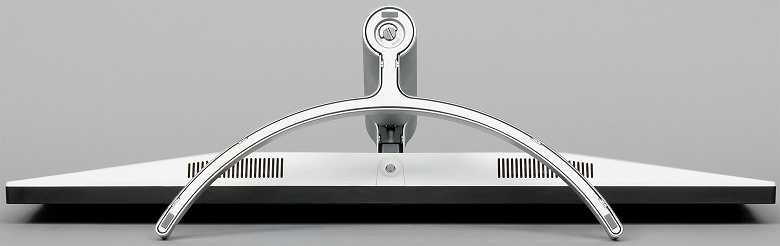

На нижнем торце блока экрана есть две разнесенные вентиляционные решетки, за которыми можно рассмотреть по громкоговорителю с вытянутым диффузором. Громкоговорители установлены в индивидуальные боксы. Еще одна вентиляционная решетка — на задней панели выше. Разъем питания и все интерфейсные разъемы размещены в неглубокой нише на задней панели и ориентированы назад. Так же на задней панели можно обнаружить разъем для кенсингтонского замка.

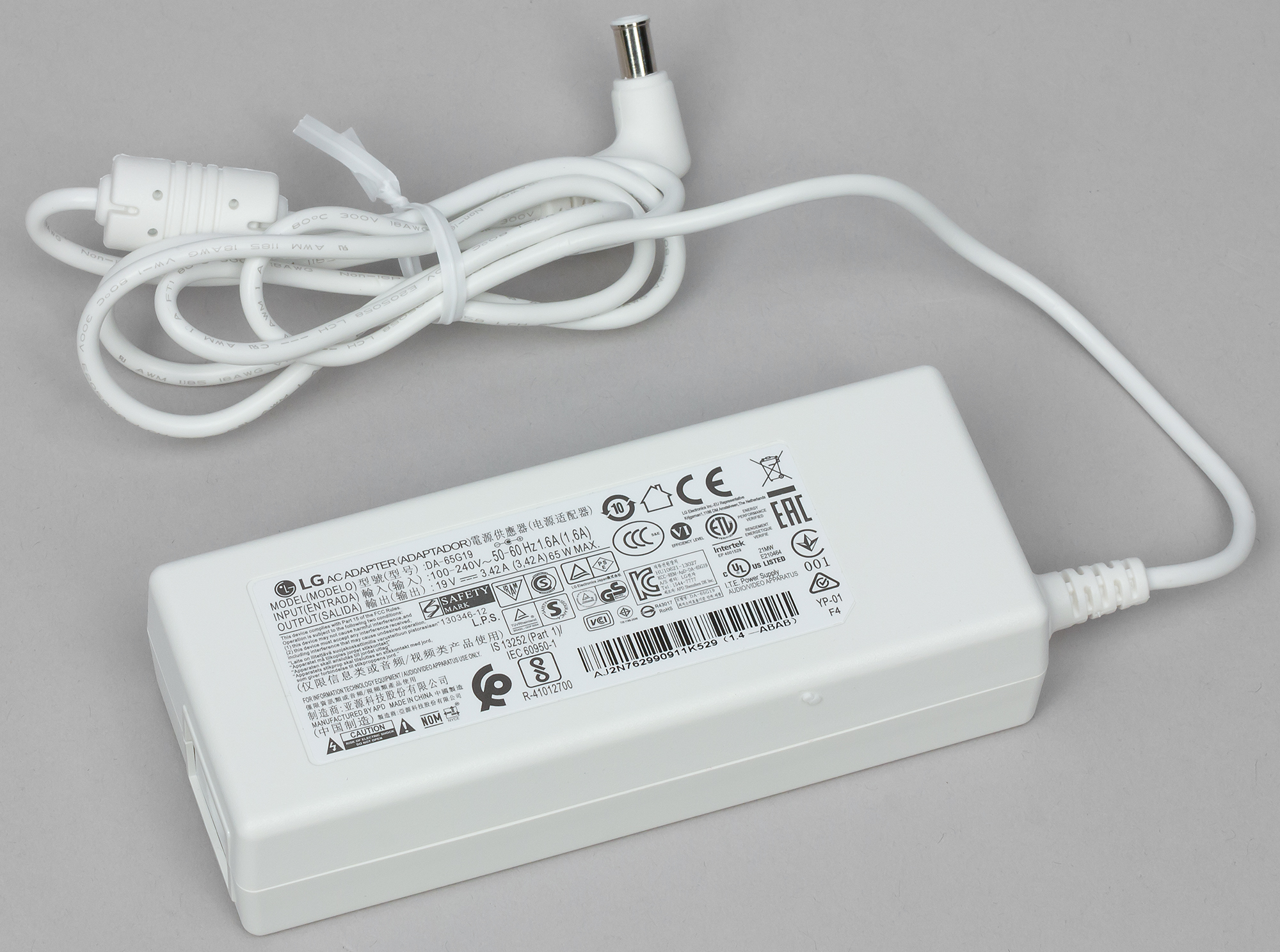

Монитор оснащен внешним блоком питания.

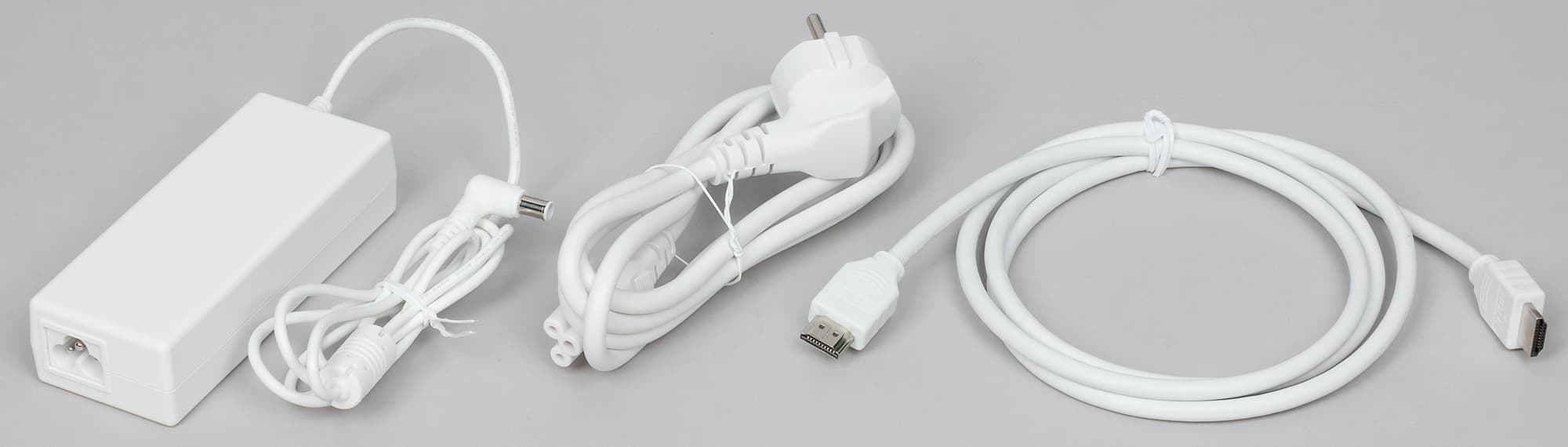

Комплектные HDMI-кабель, кабель питания и блок питания — белого цвета, что сочетается с цветом задней панели корпуса монитора.

Подставка состоит из двух частей — из основания и стойки. Чтобы выдержать вес монитора, основание и ряд ответственных деталей изготовлены из алюминиевого сплава. Стойку выполнили из прочного пластика, но резьбовое гнездо в ней, куда вворачивается крепежный винт основания, сделано из стали. Конструкция подставки достаточно жесткая. Стоит монитор устойчиво. Резиновые накладки снизу на основании подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Изогнутая дуга-основание занимает не много места на рабочем столе.

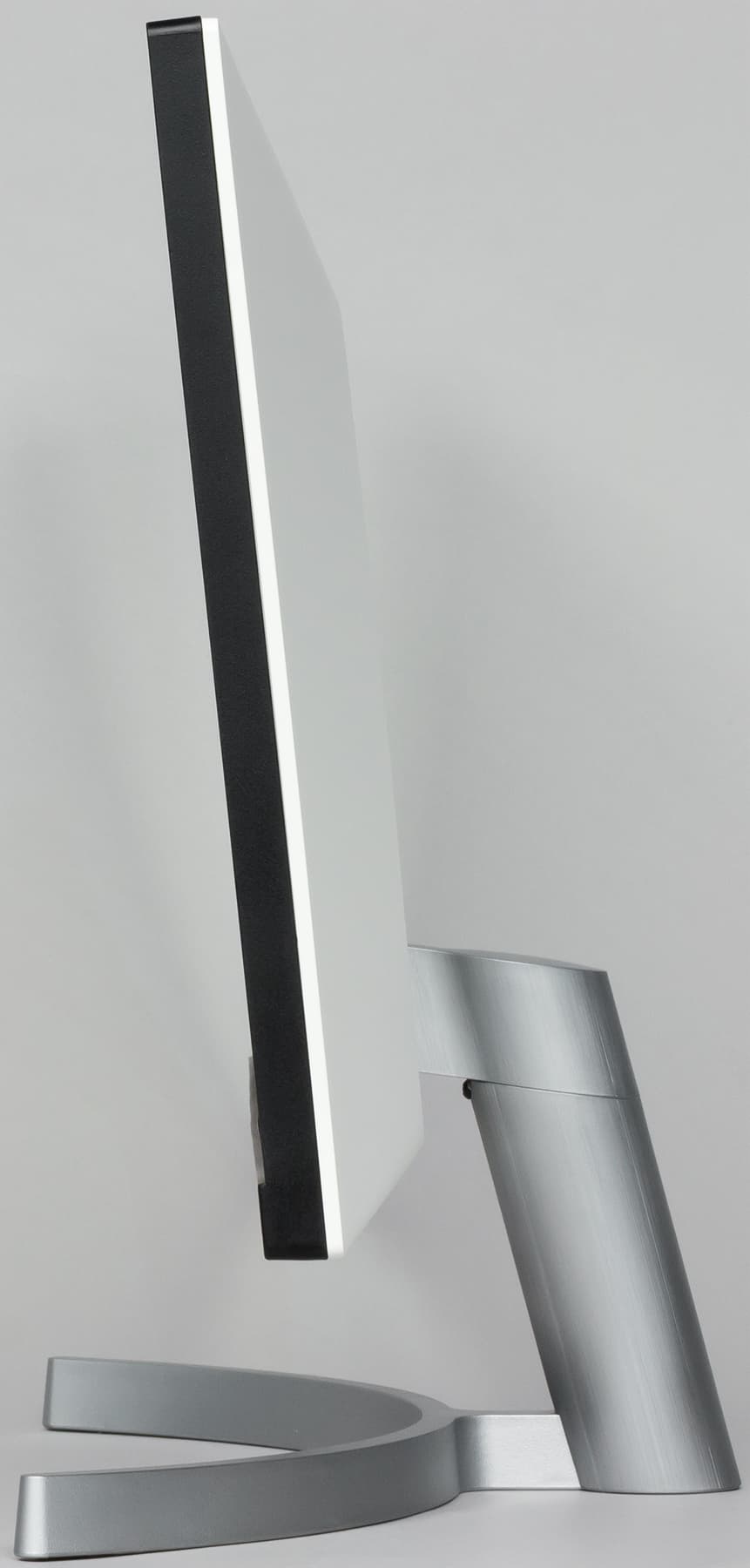

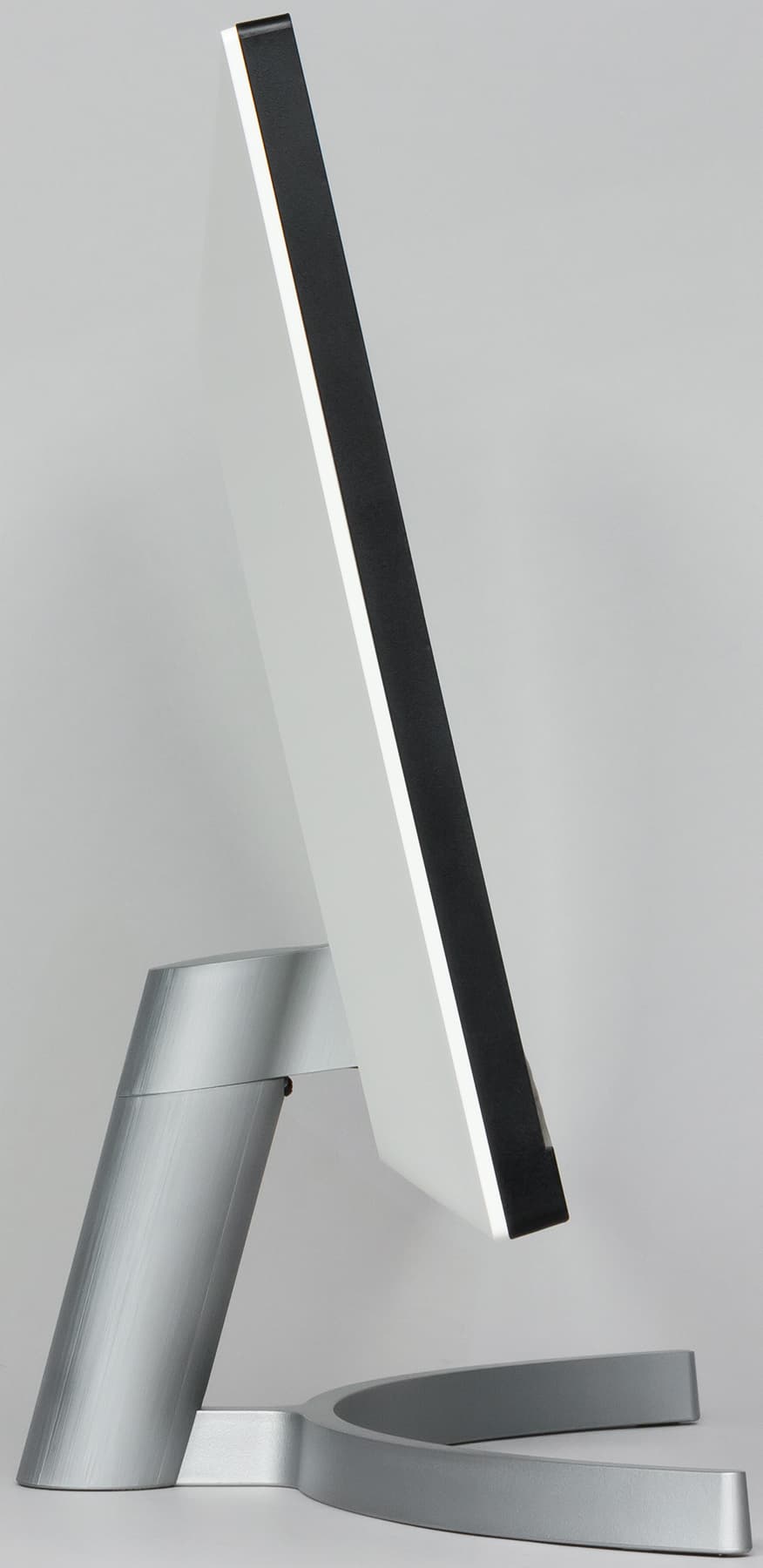

Штатная подставка позволяет немного наклонить блок экрана вперед и отклонить назад.

Подставку можно отсоединить (или не подсоединять изначально) и закрепить блок экрана на VESA-совместимом кронштейне с отверстиями по углам квадрата со стороной 100 мм. Монитор нам достался упакованным в вытянутую плоскую скромно оформленную коробку из гофрированного картона. Внутри коробки для распределения и защиты содержимого используются пенопластовые вставки. Переносить упакованный в коробку монитор можно одному, ухватившись за прорезные ручки на длинных гранях. Делать это не очень удобно.

Коммутация

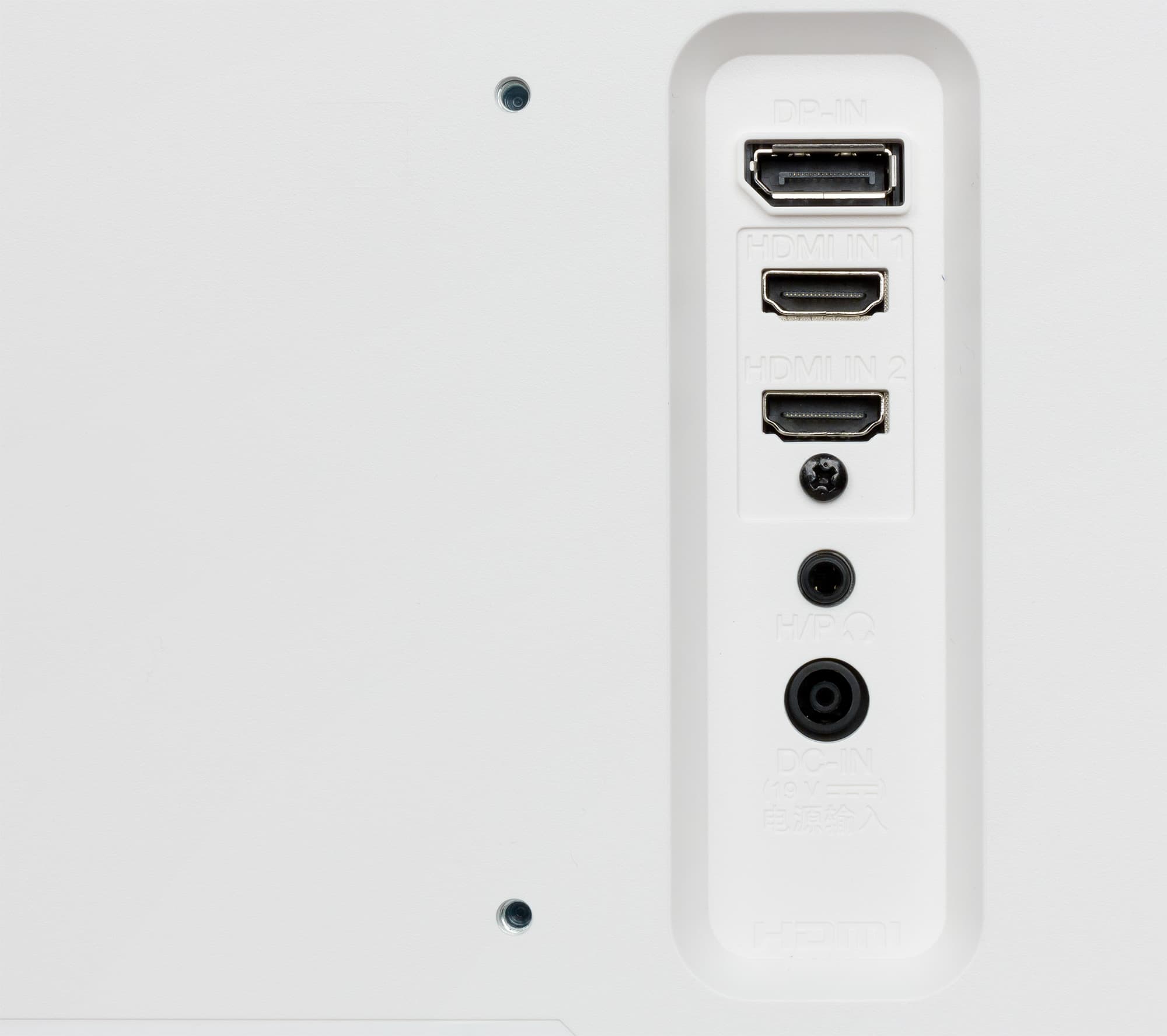

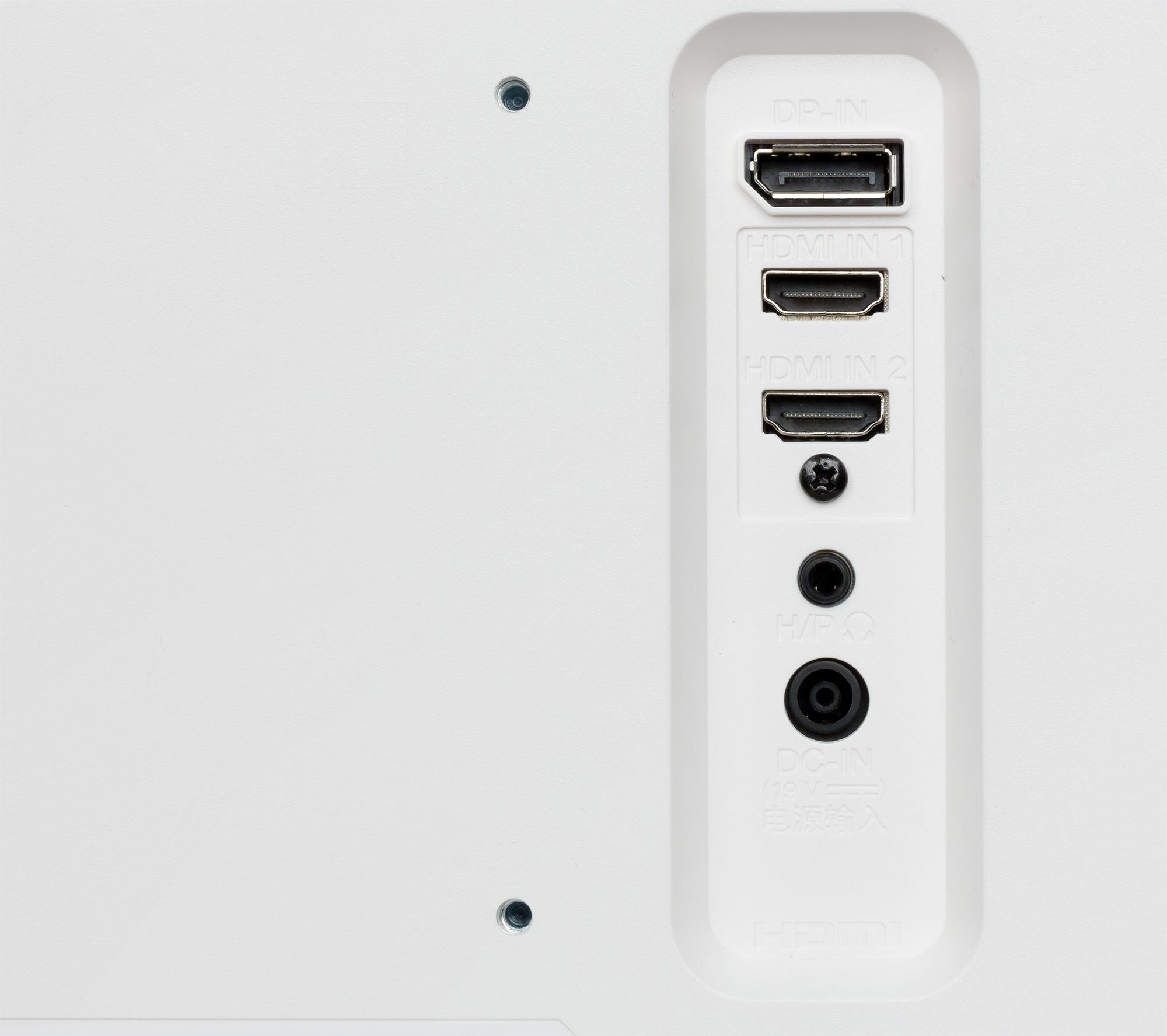

Монитор оснащен тремя цифровыми входами: DisplayPort в полноразмерном варианте и двумя HDMI. Функции автоматического поиска сигнала на входах нет, но во время работы от одного источника при обнаружении сигнала на другом входе монитор выводит сообщение с предложением переключиться на появившийся источник. Кроме видеосигнала, эти входы способны принимать цифровые аудиосигналы, которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм или на встроенные громкоговорители. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ был небольшой запас по громкости. Качество звука в наушниках неплохое — звук чистый, в паузах шума не слышно, — но низких частот маловато. Встроенные громкоговорители звучат для их класса очень даже прилично. Для пользователя перед экраном — достаточно громко, есть какие-то признаки наличия низких частот и нет выраженных перегрузок даже на максимальной громкости, стереофонический эффект чувствуется. Неизбежный «пластиковый» призвук из-за паразитных резонансов корпуса присутствует, что, разумеется, несколько снижает общее качество звука. В настройках монитора можно включить режим MaxxAudio, в котором звук как-то улучшается.

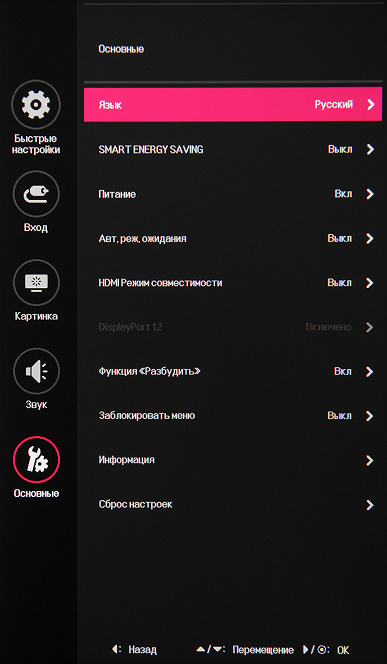

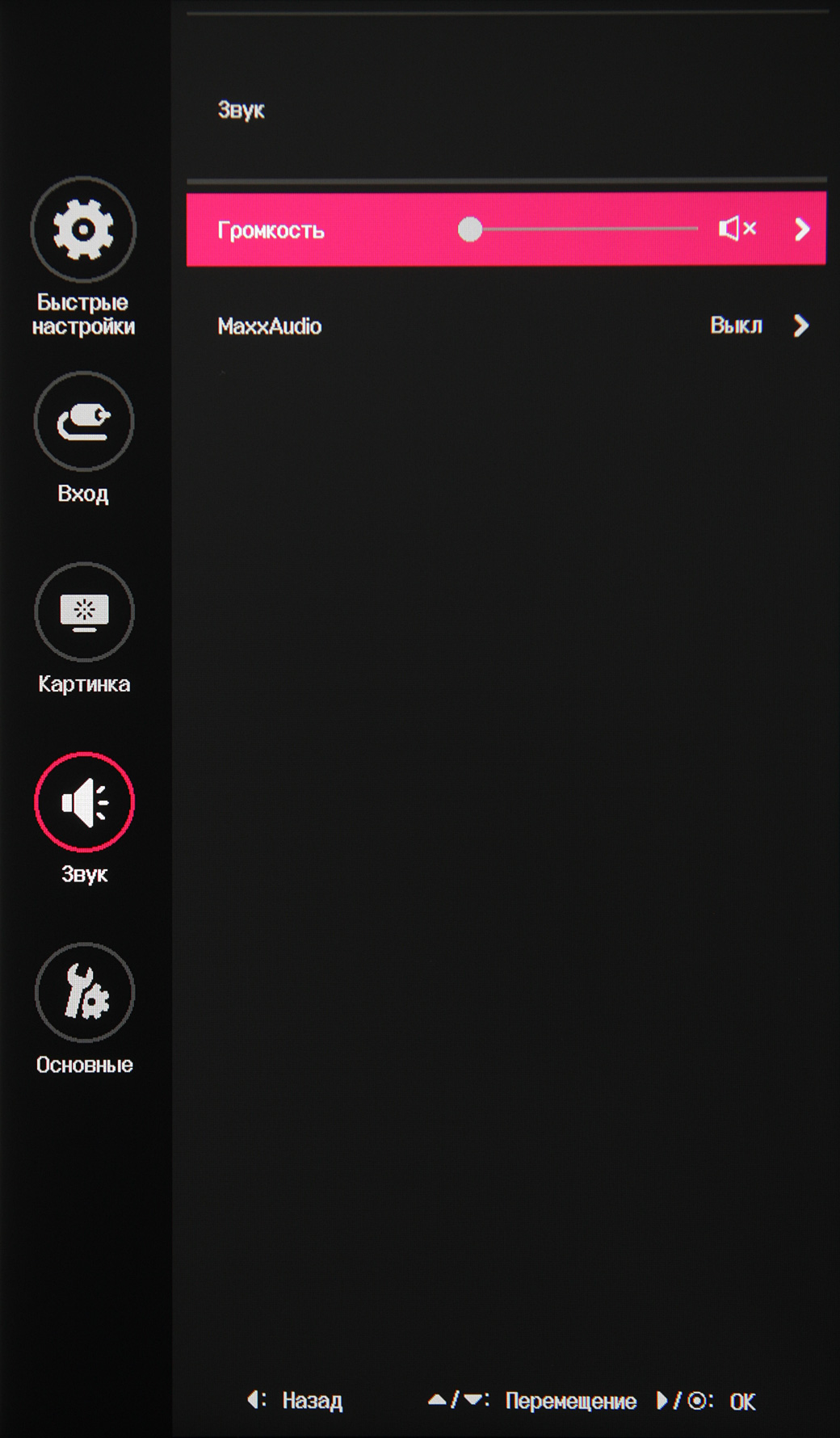

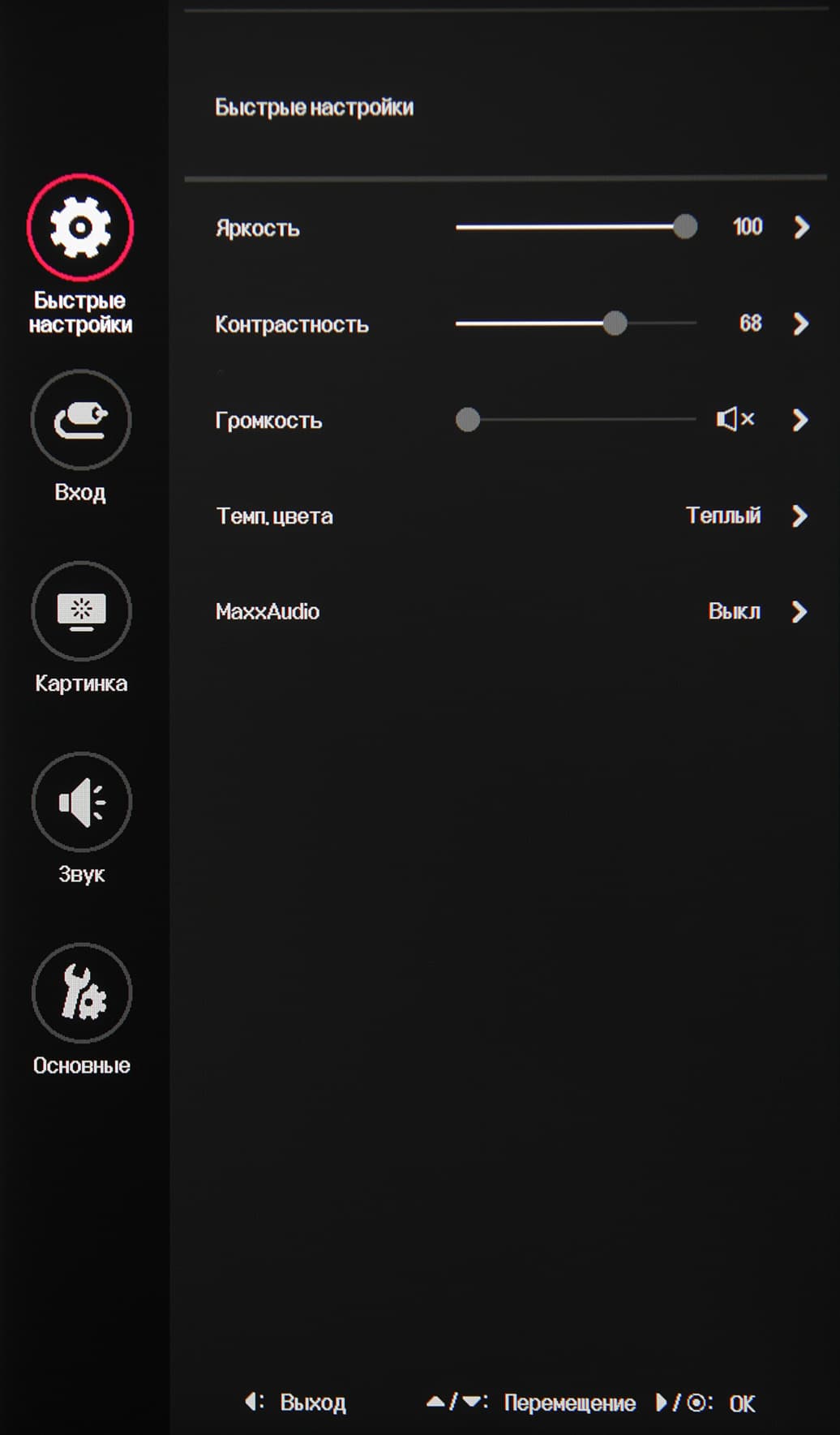

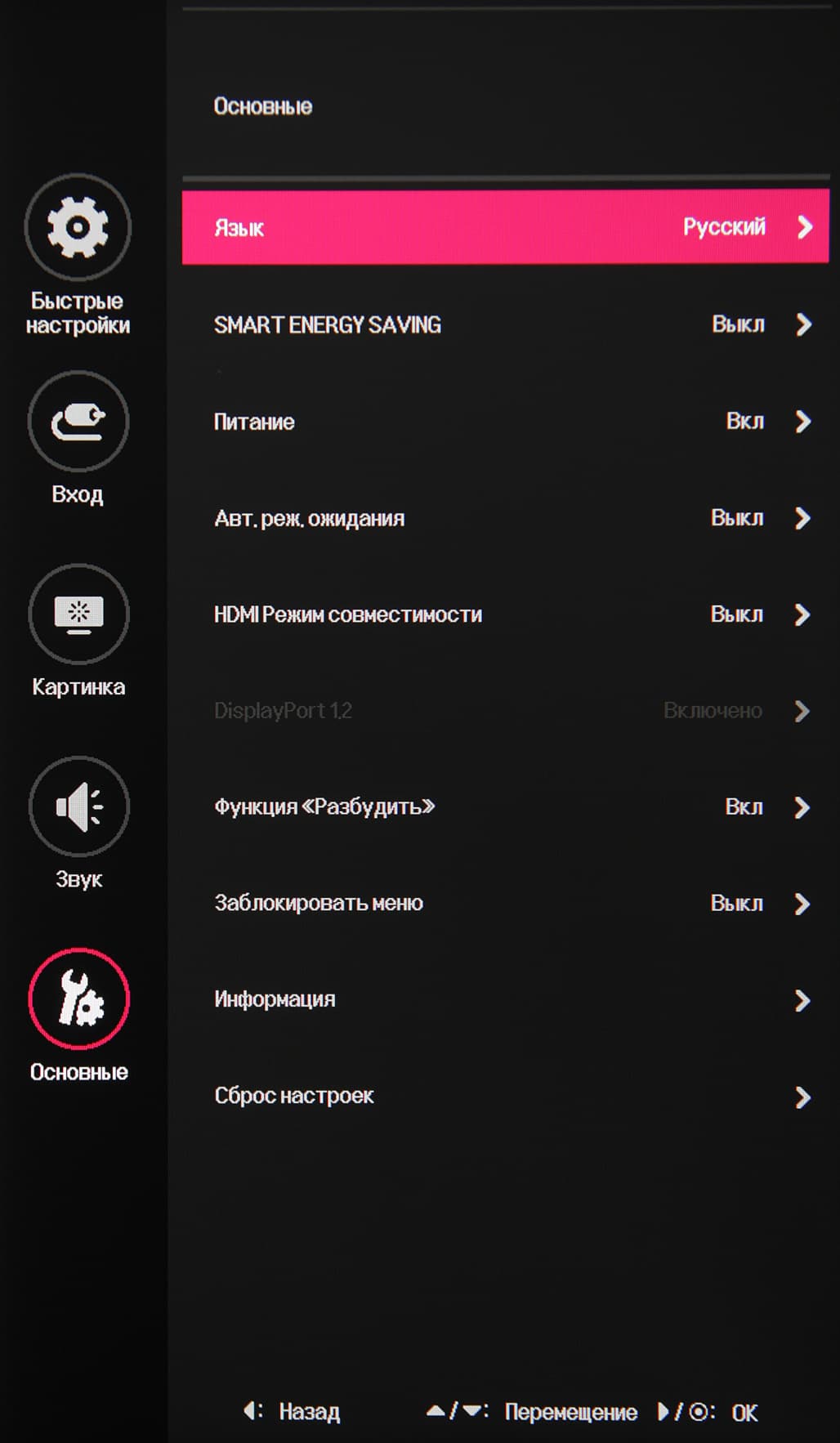

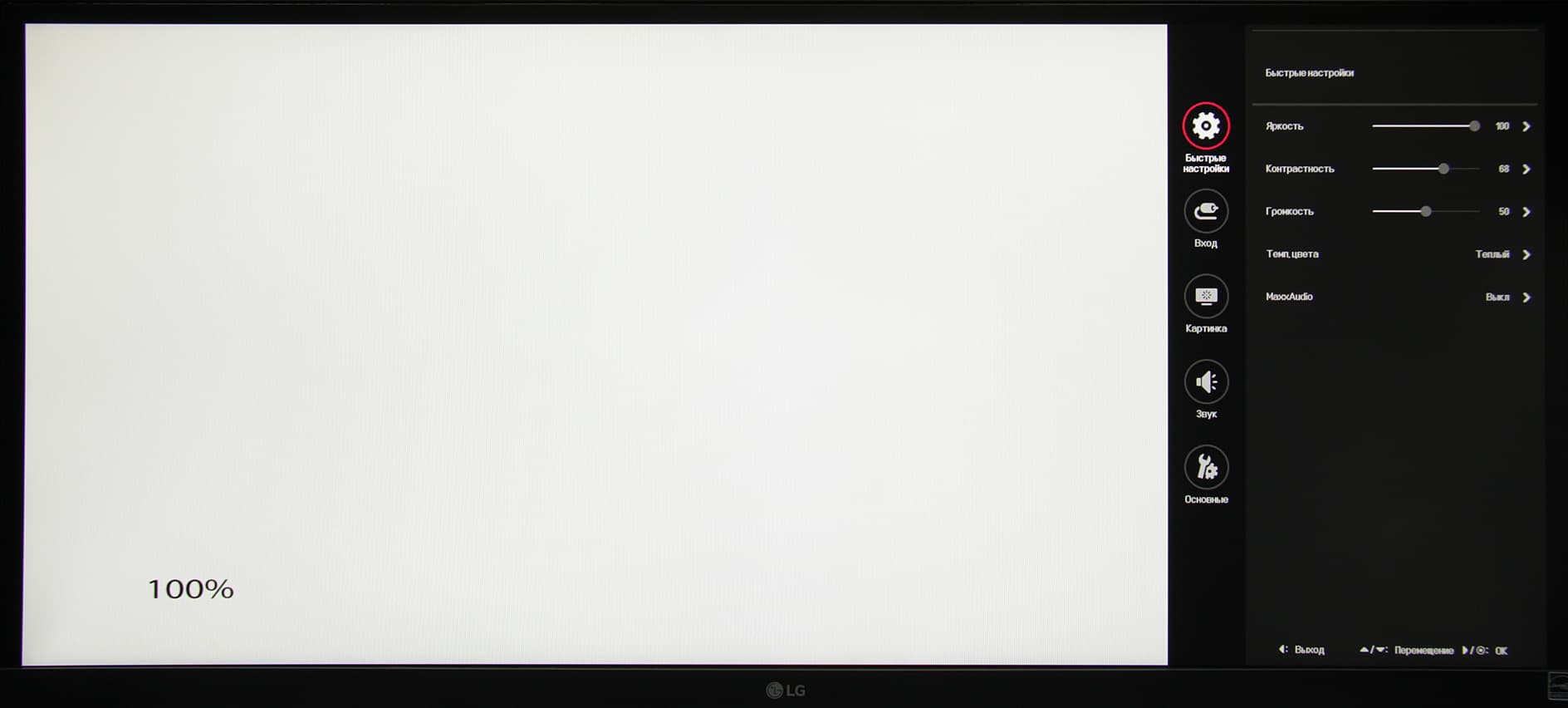

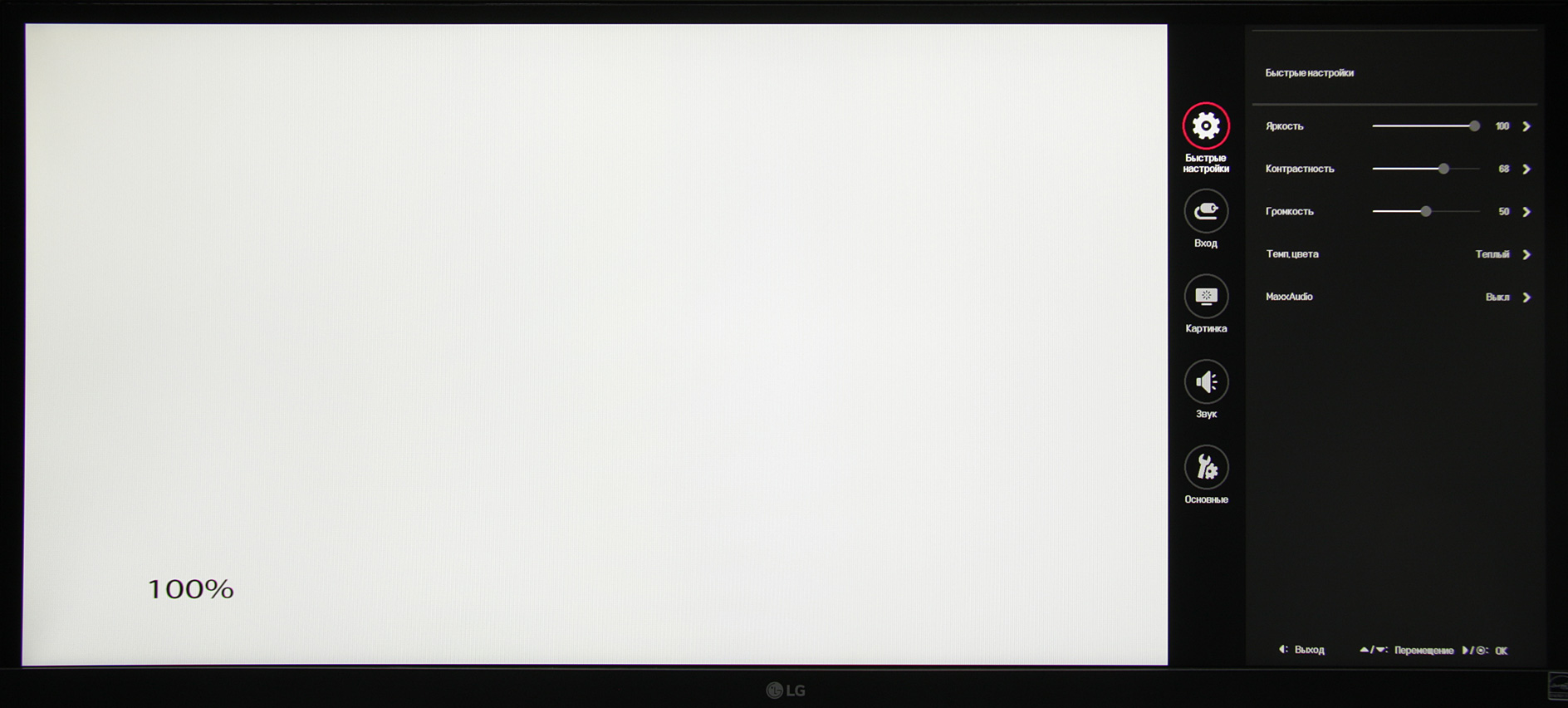

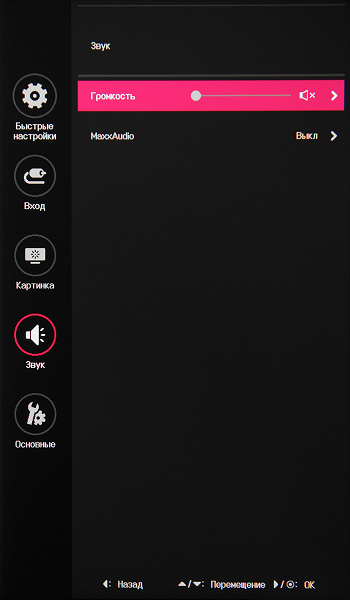

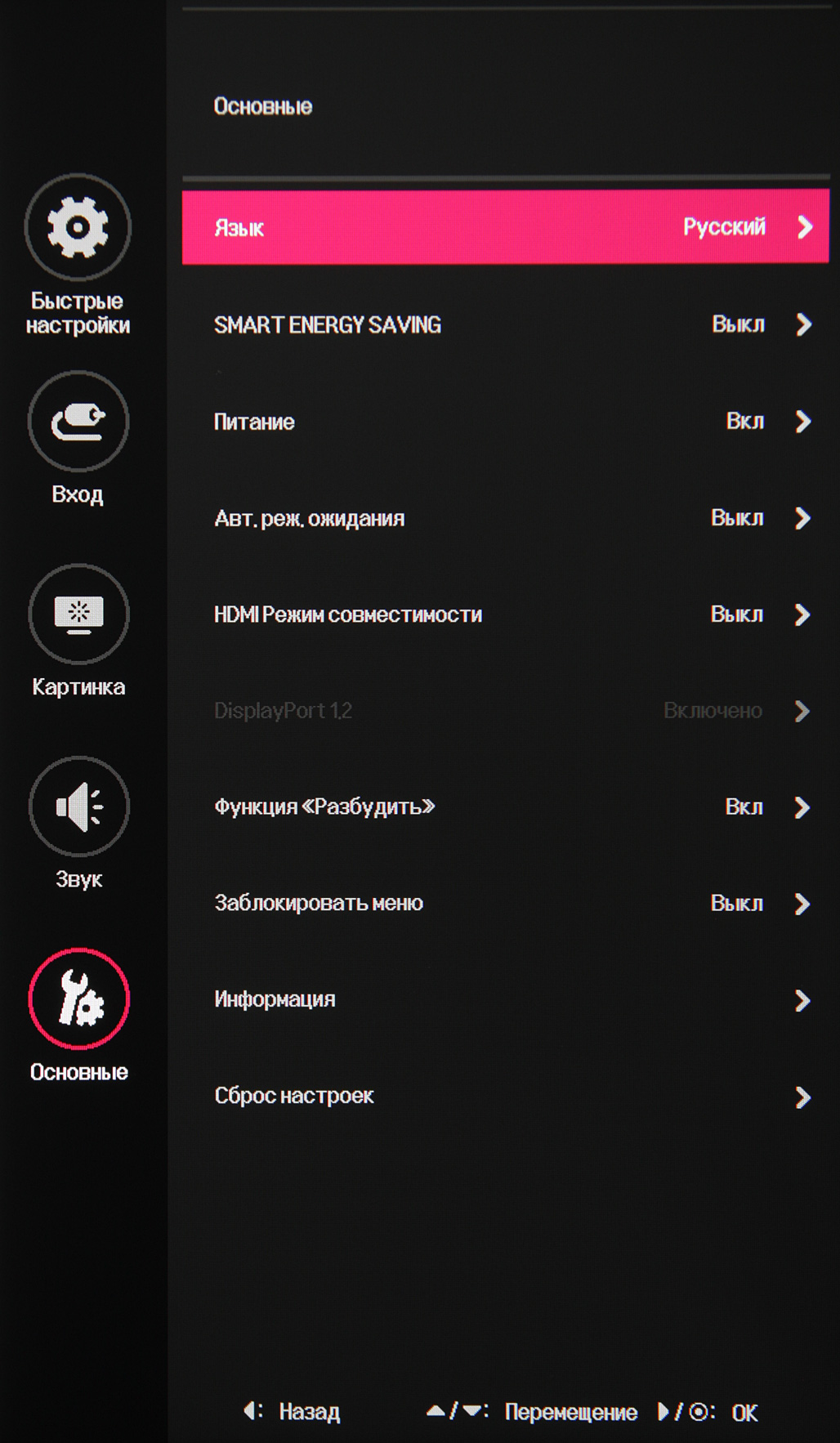

Меню, локализация и управление

Джойстик при работе неярко подсвечивается белым (отключается в меню), редко мигает белым в режиме ожидания и не горит, если монитор условно выключен. Когда на экране нет меню, то отклонение джойстика влево или вправо выводит ползунок громкости, а вверх или вниз — информацию о текущем входе. Короткое нажатие выводит стартовое круглое меню.

Длительное нажатие, когда нет меню, выключает монитор. При включении монитора раздается звуковой сигнал (его можно отключить в настройках), а на экран на несколько секунд выводится подсказка по функциям джойстика.

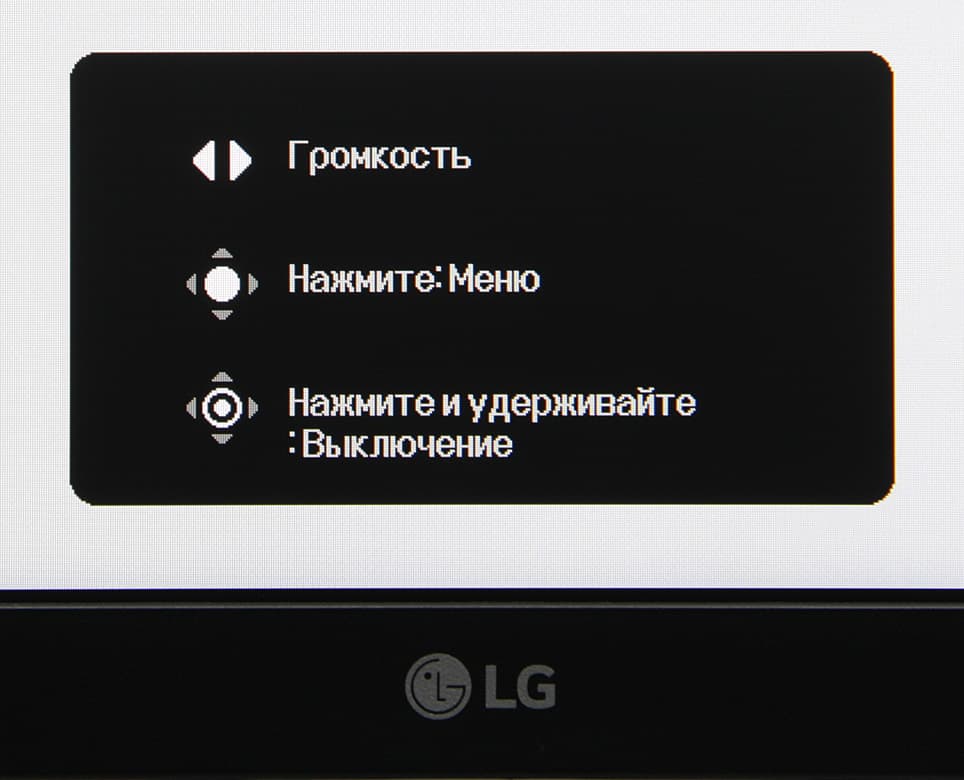

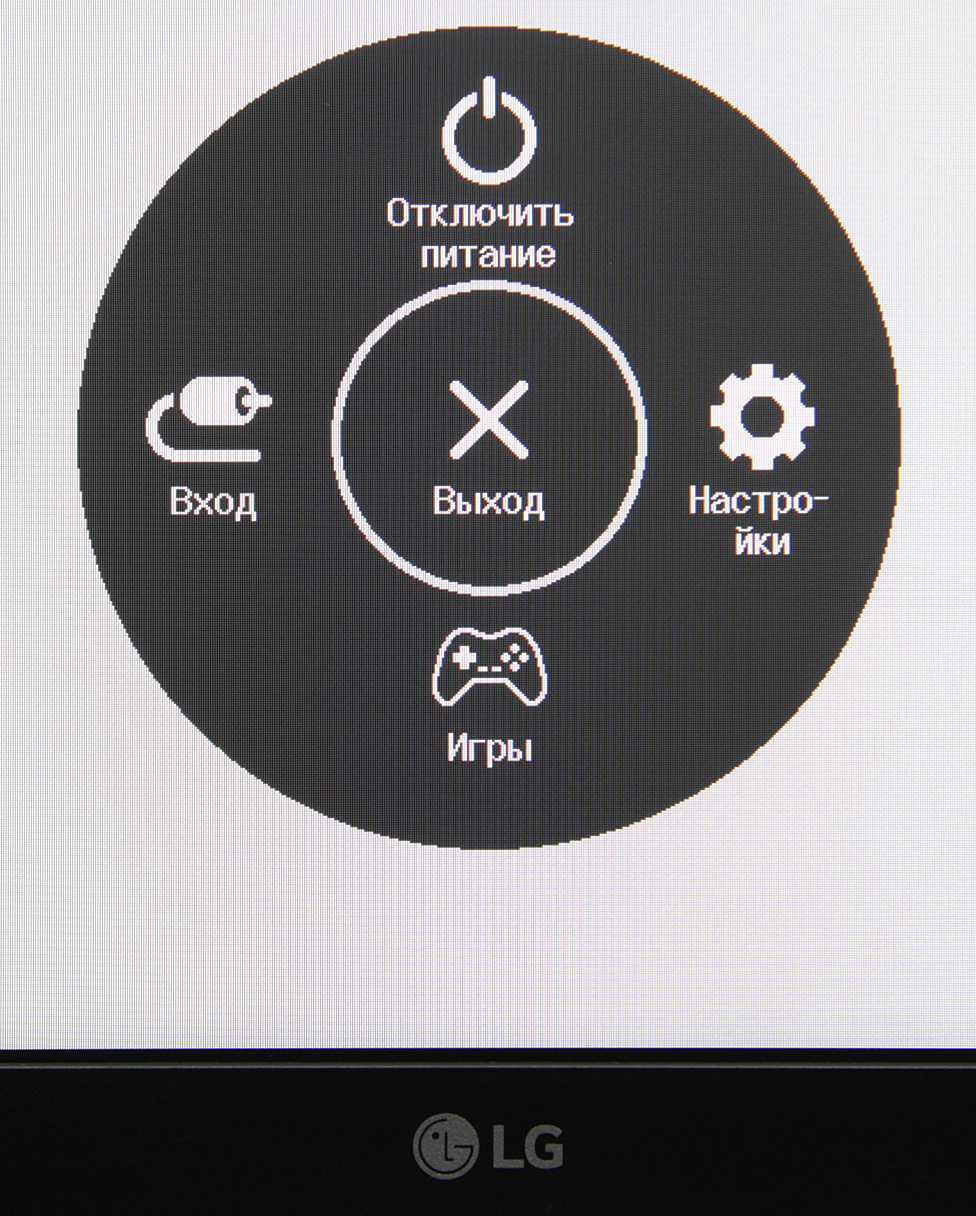

Из стартового меню можно выйти, перейти к выбору входа, к основному меню, в игровое меню, или выключить монитор. Далее при навигации по меню в нижней его части выводится подсказка по текущим функциям джойстика. Меню занимает на экране примерно ¼ часть площади вертикальной полосой в правой части, что, конечно, мешает оценке вносимых изменений.

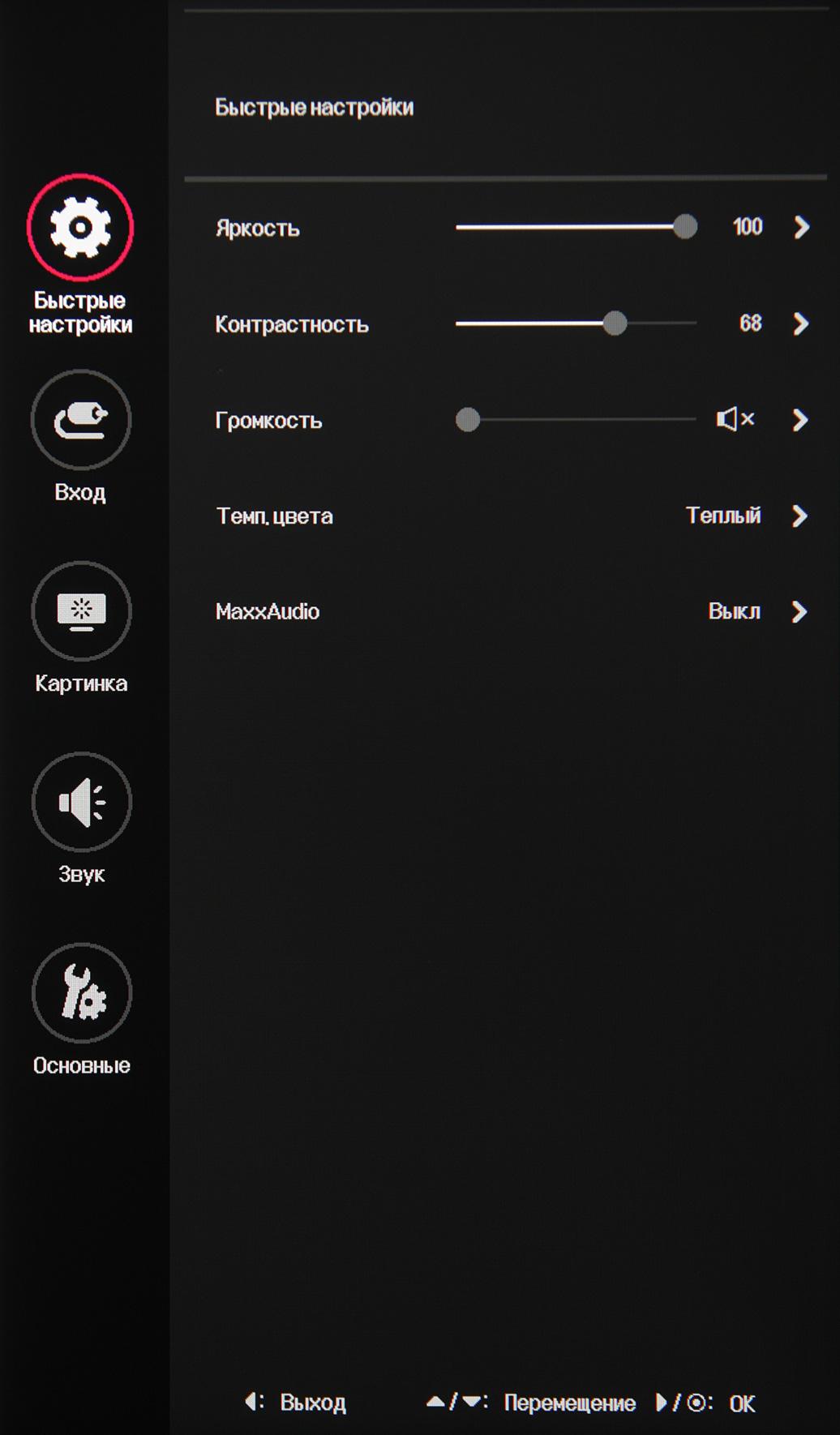

При этом сами надписи в меню мелкие и широко разнесены по вертикали. Благодаря логике переходов и джойстику, с которого не нужно снимать палец, навигация по меню очень удобная и быстрая. Чтобы предотвратить нежелательное изменение настроек, можно включить частичную блокировку пунктов меню. Есть русская версия экранного меню. Кириллический шрифт меню ровный, надписи читаемые. Качество перевода на русский язык приемлемое.

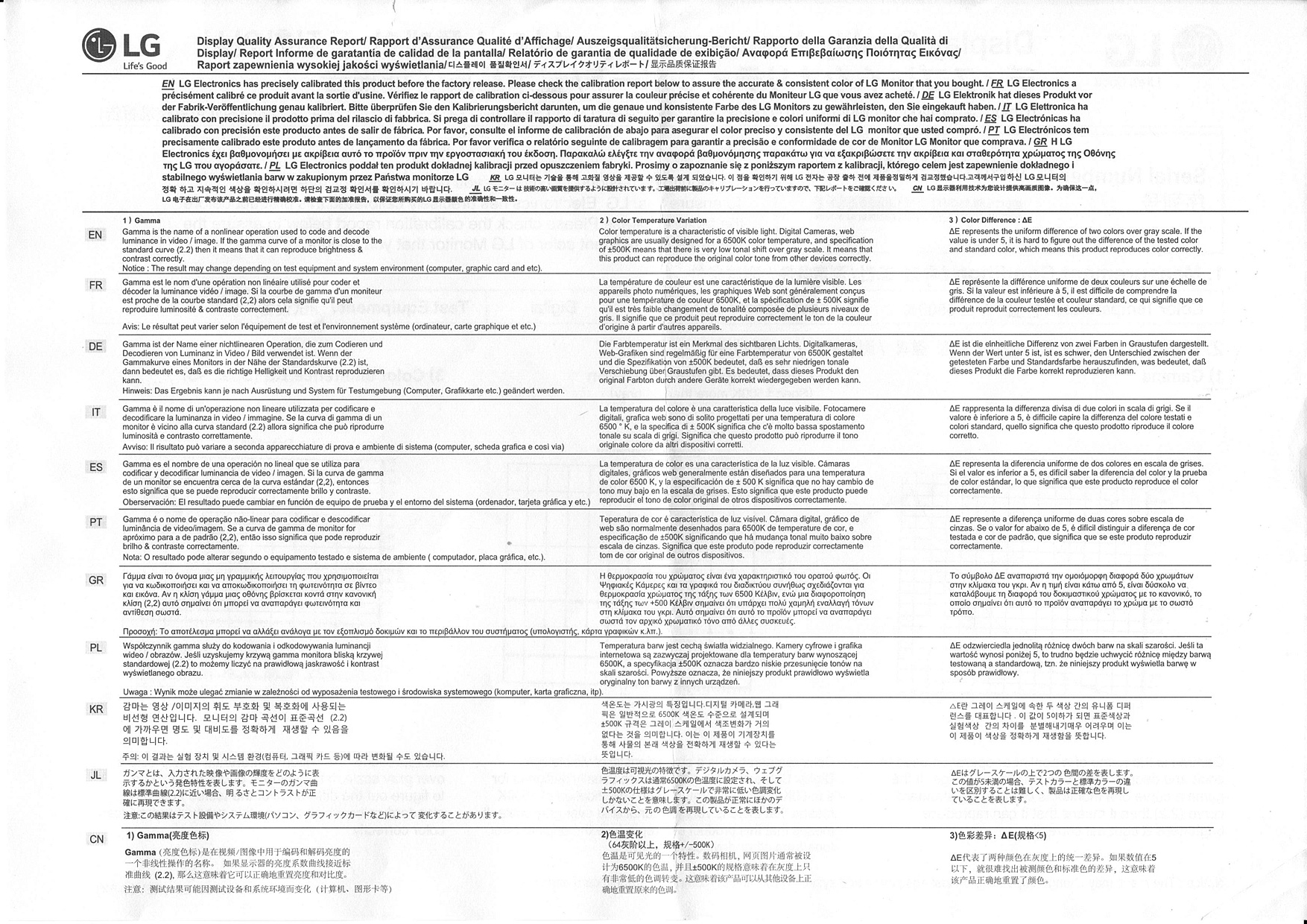

Комплект напечатанной документации включает в себя краткое и полное руководства пользователя, отчет о калибровке, гарантийный талон и еще несколько вспомогательных документов. На CD-ROM из комплекта записаны полные версии руководства пользователя в виде PDF-файлов (версия на русском языке присутствует), драйверы и ПО OnScreen Control. Программа OnScreen Control помогает распределять окна программ на рабочем столе и позволяет настраивать монитор с компьютера:

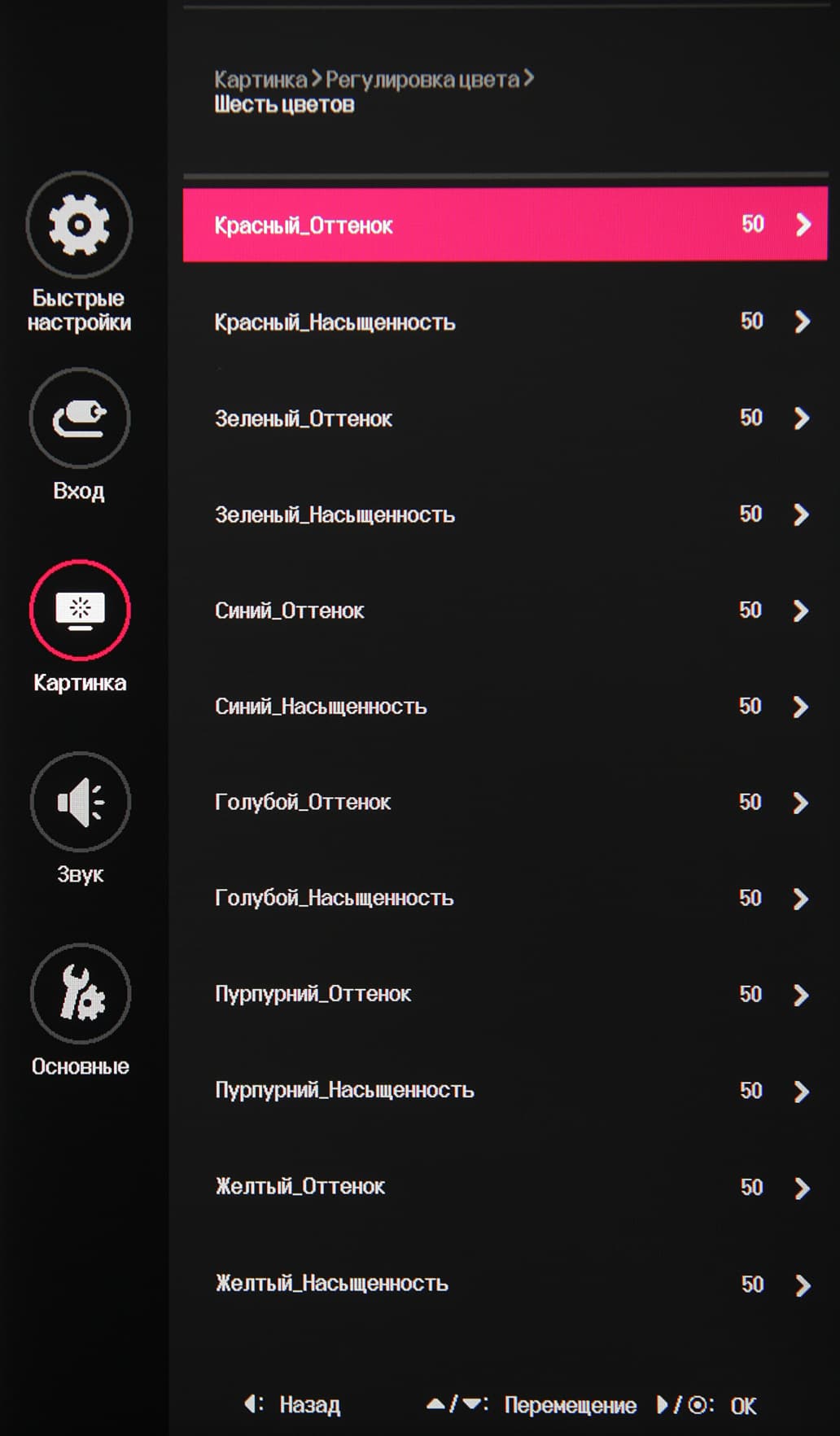

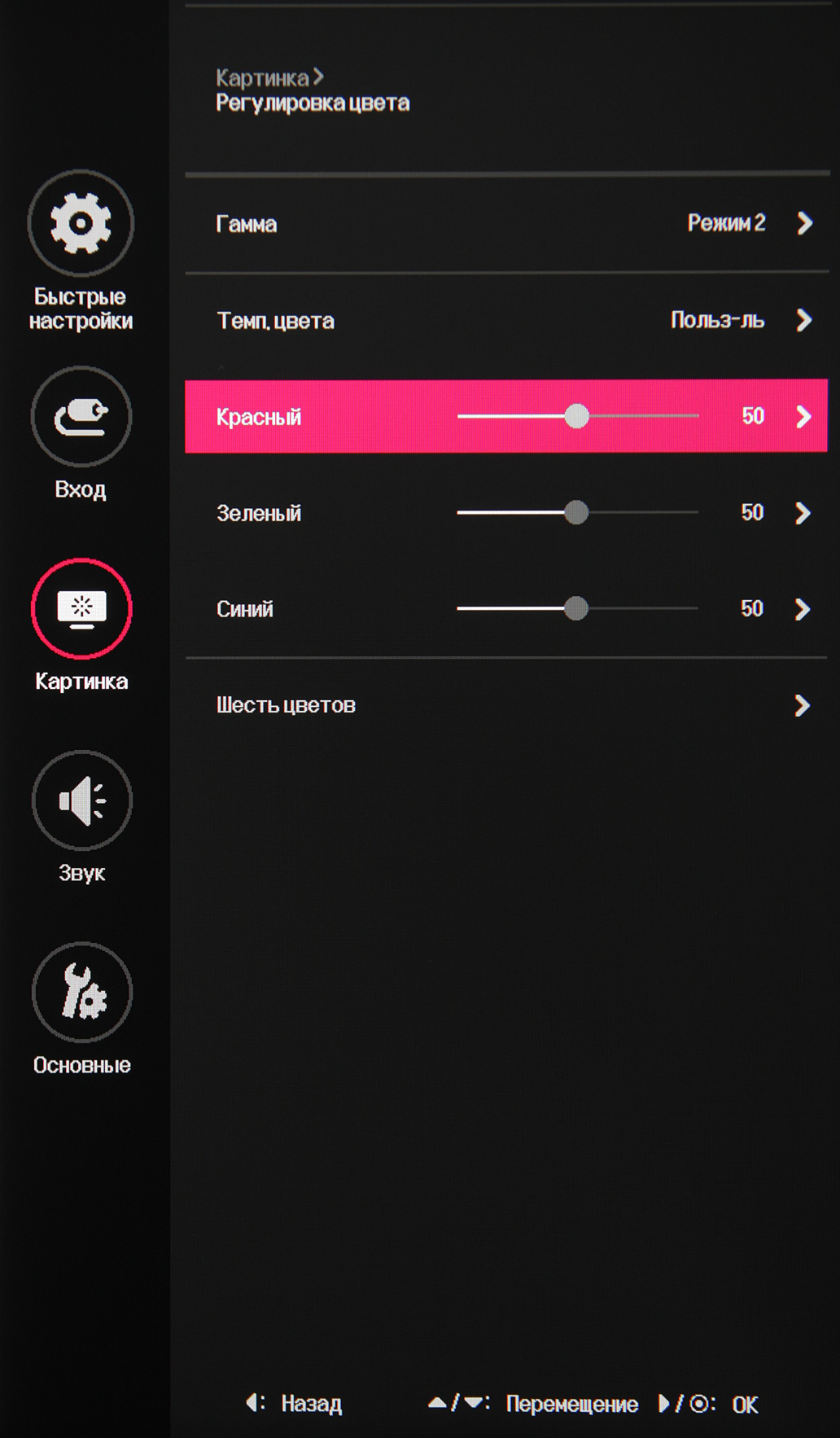

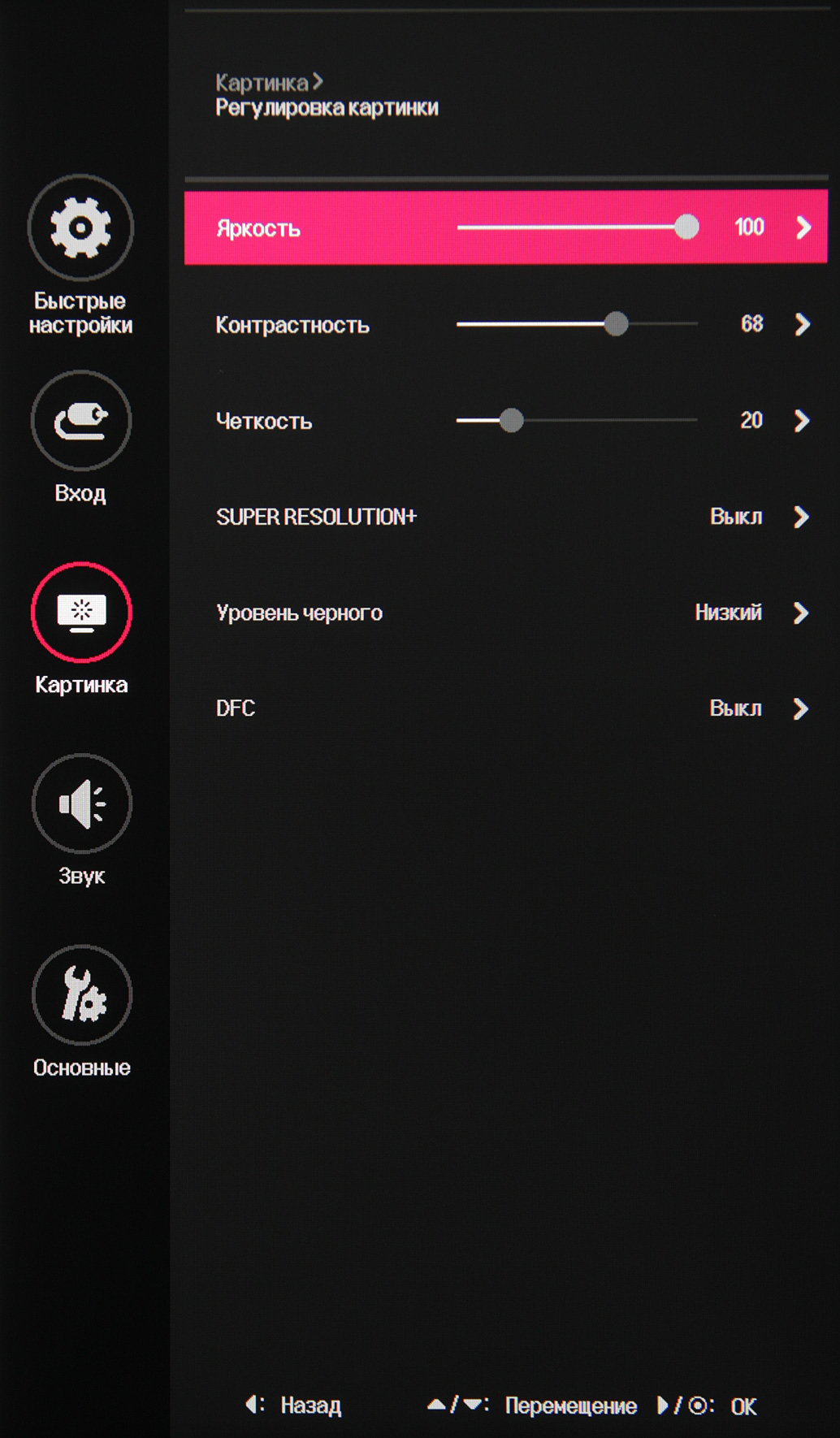

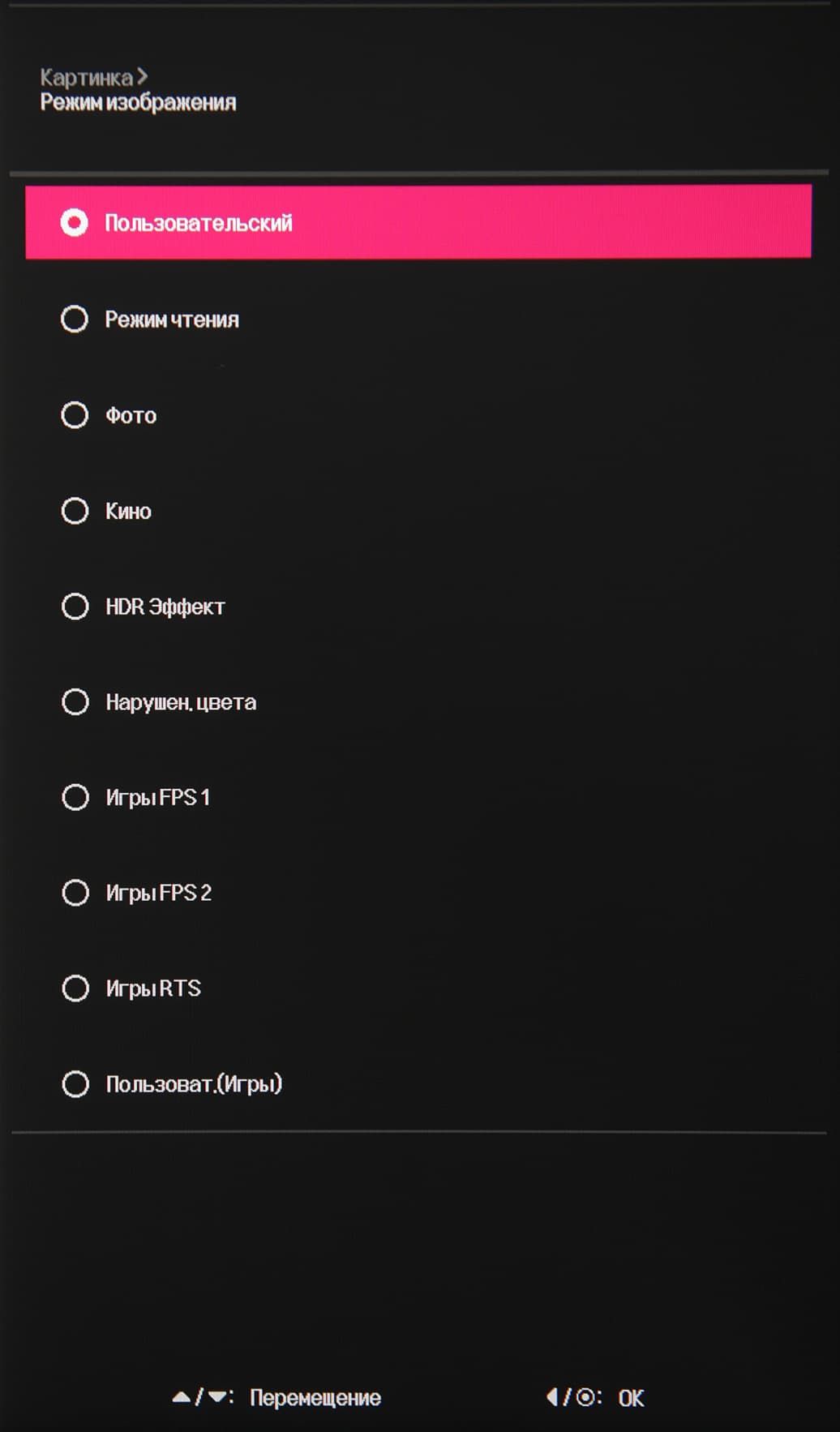

Есть несколько предустановленных профилей с заданными значениями настроек изображения и два пользовательских, в которых настройки можно менять.

В случае сигнала HDR доступны только четыре предустановленных HDR-профиля. Присутствуют стандартные настройки Яркость, Контрастность и Четкость. Есть функция улучшения изображения с низким разрешением Super Resolution+. В списке выбирается профиль гамма-коррекции, а цветовой баланс корректируется выбором одного из трех профилей цветовой температуры или ручной регулировкой интенсивности трех цветов, а также оттенка и насыщенности шести цветов.

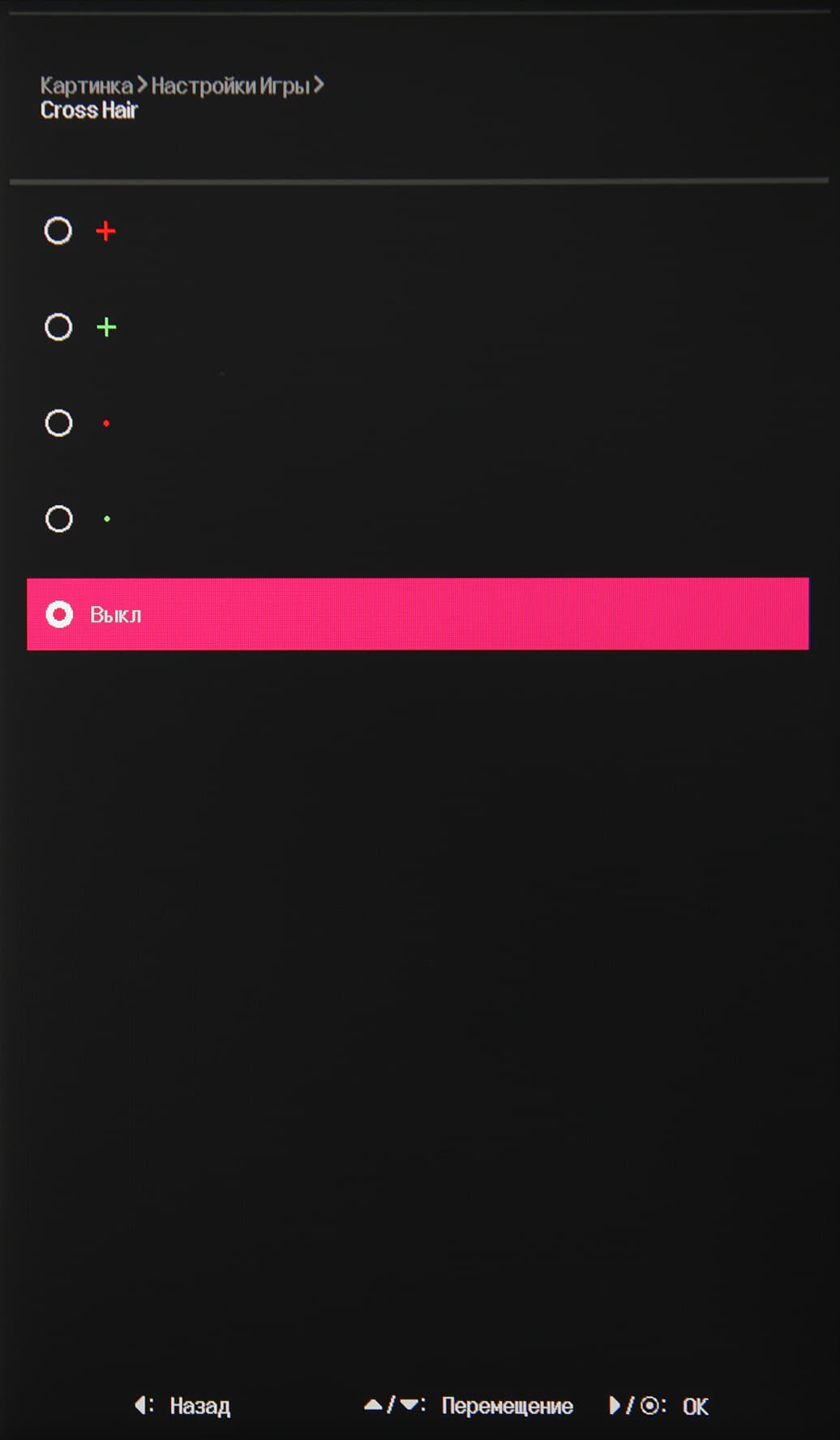

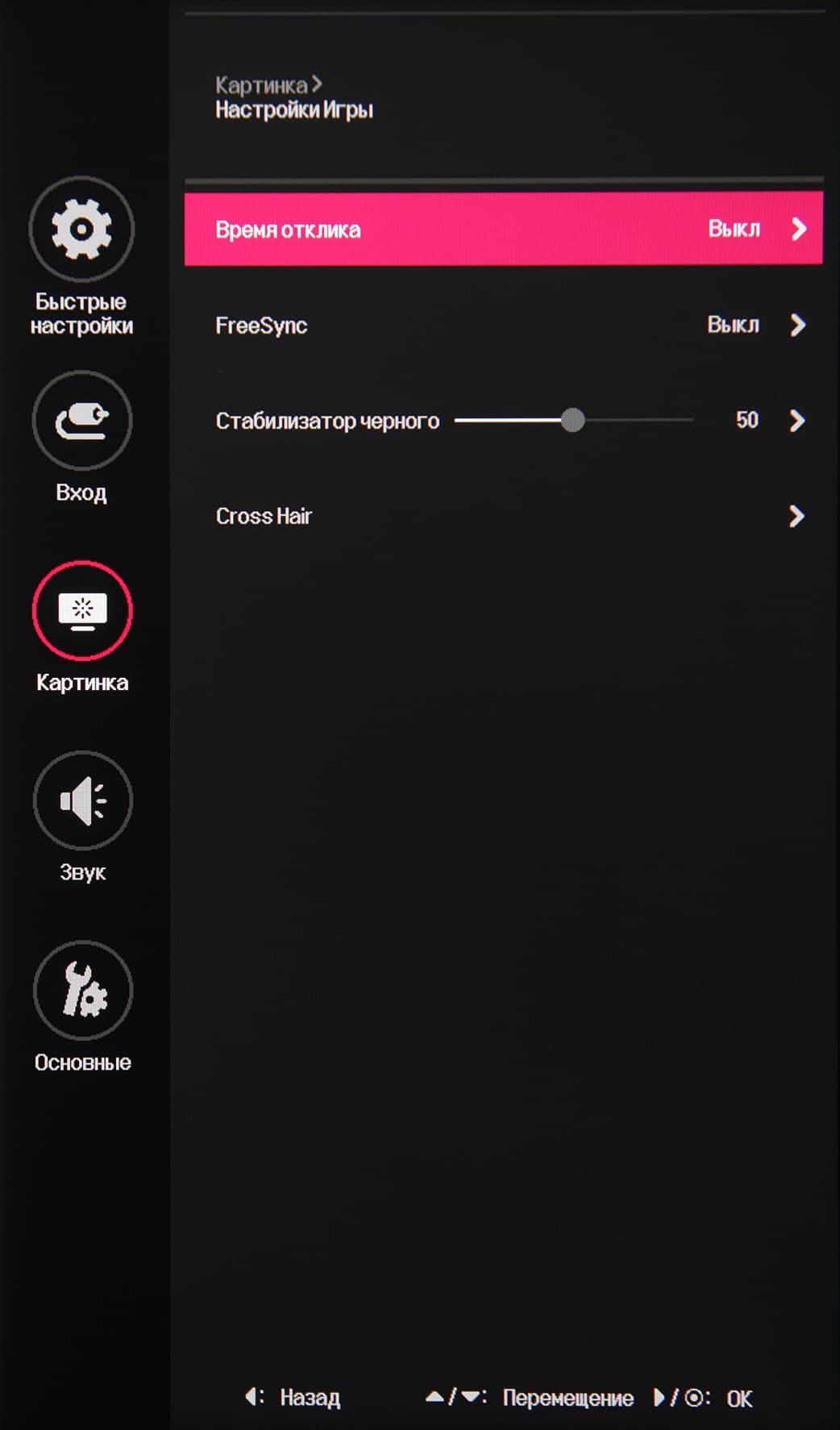

Игровые настройки находятся на отдельной странице — управление разгоном матрицы, включение/выключение AMD FreeSync, регулировка гамма-кривой в темной области и экранный прицел (Cross Hair).

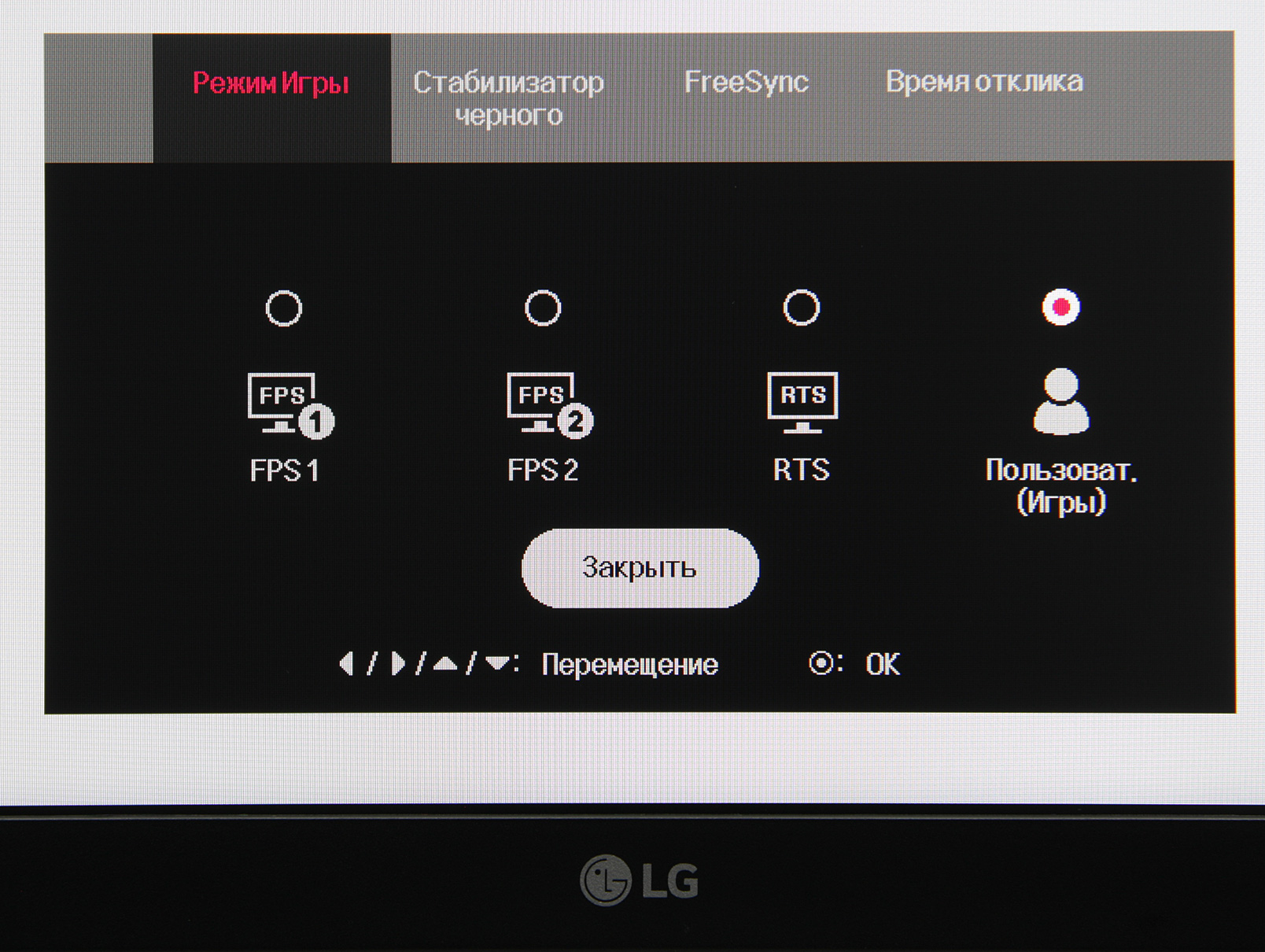

Кроме того, выбор игровых профилей и настройки, связанные с играми, вынесены в специальное игровое меню. Это меню вызывается двумя нажатиями на джойстик.

Сочетания значений настроек запоминаются для каждого входа. Режимов геометрической трансформации четыре:

  • выполняется принудительное растягивание картинки на всю площадь экрана (Широкоформатный);
  • изображение увеличивается до горизонтальных границ экрана с сохранением исходных пропорций (Исходн.);
  • изображение для сигнала 1080p пропорционально увеличивается до вертикальных границ так, что на экране остается центральная часть изображения с пропорциями 21:9 (Кино 1);
  • то же, что и предыдущий вариант, но изображение немного поджато снизу, чтобы на экране поместились субтитры (Кино 2).

В тех случаях, когда изображение занимает не всю площадь экрана, оставшиеся поля заливаются черным. Доступность режимов определяется типом видеосигнала.

При подключении к компьютеру поддерживалось разрешение до 2560×1080 при 75 Гц кадровой частоты на вход, и вывод изображения на экран также осуществлялся с этой частотой.

В данном мониторе реализована поддержка технологии AMD FreeSync. Для визуальной оценки мы использовали описанную в указанной статье тестовую утилиту. Включение FreeSync позволило получить изображение с плавным движением в кадре и без разрывов. Диапазон поддерживаемых частот, который указывается на панели настроек видеокарты, равен 40—75 Гц для режимов с кадровой частотой 75 Гц.

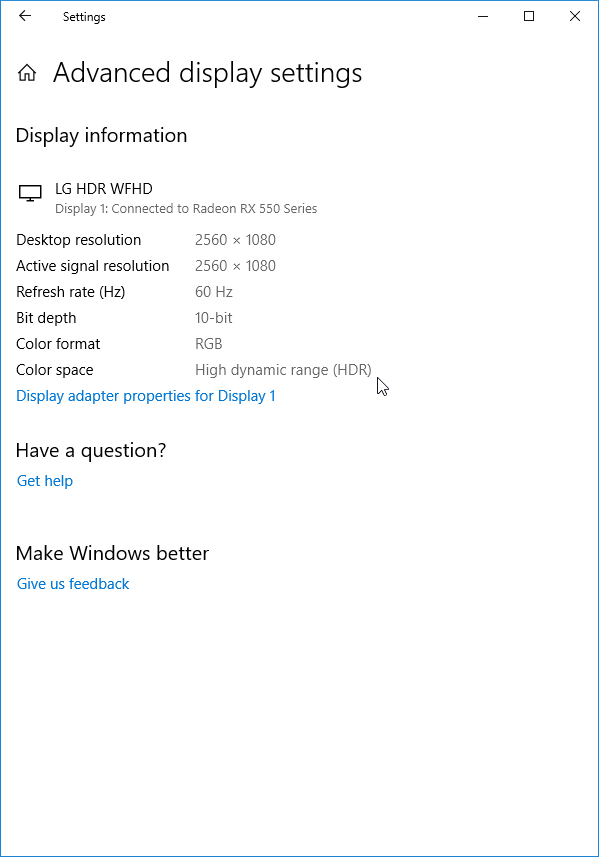

Под Windows 10 вывод в режиме HDR на данный монитор возможен как на системном уровне при выборе соответствующих опций в настройках, так и при воспроизведении в видеоплеере в полнооконном режиме с помощью видеорендерера madVR независимо от настроек ОС.

Воспроизведение тестовых видеороликов с 10-битным цветом и плавными градиентами показало, что с большой вероятностью вывод действительно идет в режиме с глубиной на цвет выше, чем 8 бит. По крайней мере, заметность переходов между оттенками ниже, чем при 8-битном выводе. Функция смешения цветов в настройках видеорендерера была, разумеется, отключена. Вывод в HDR возможен при подключении как по HDMI, так и по DisplayPort, но во втором случае полоски на градиентах почему-то заметнее. Отметим, что в обычном (SDR) режиме можно выбрать профиль HDR Эффект, в котором при выводе светлого изображения динамически повышается яркость подсветки. Подробности приведены ниже, в разделе с результатами аппаратных тестов.

В случае DisplayPort и профессиональной видеокарты сигнал с 10 бит на цвет поддерживается, но вывод происходит в 8-битном режиме.

Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с чередованием длительности 2:3. В случае чересстрочных сигналов картинка просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкость соответствует характеристикам текущего сигнала. Интерполяция низких разрешений к разрешению матрицы выполняется без значимых артефактов.

Заметного «кристаллического» эффекта нет. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора (на столе), пользователя (на стуле перед монитором) и светильников (на потолке) в помещении.

Тестирование ЖК-матрицы

Микрофотографии матрицы

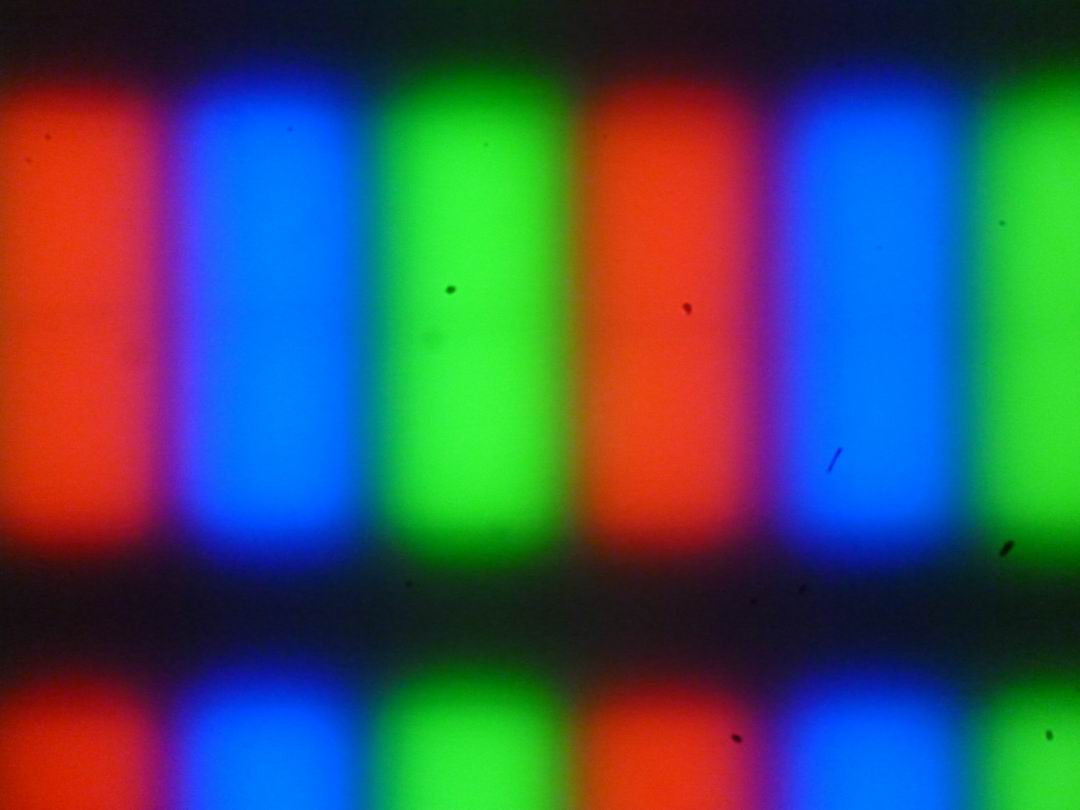

Из-за матовой поверхности экрана четкого изображения пикселей получить не удалось (черные точки — это пыль на матрице фотоаппарата):

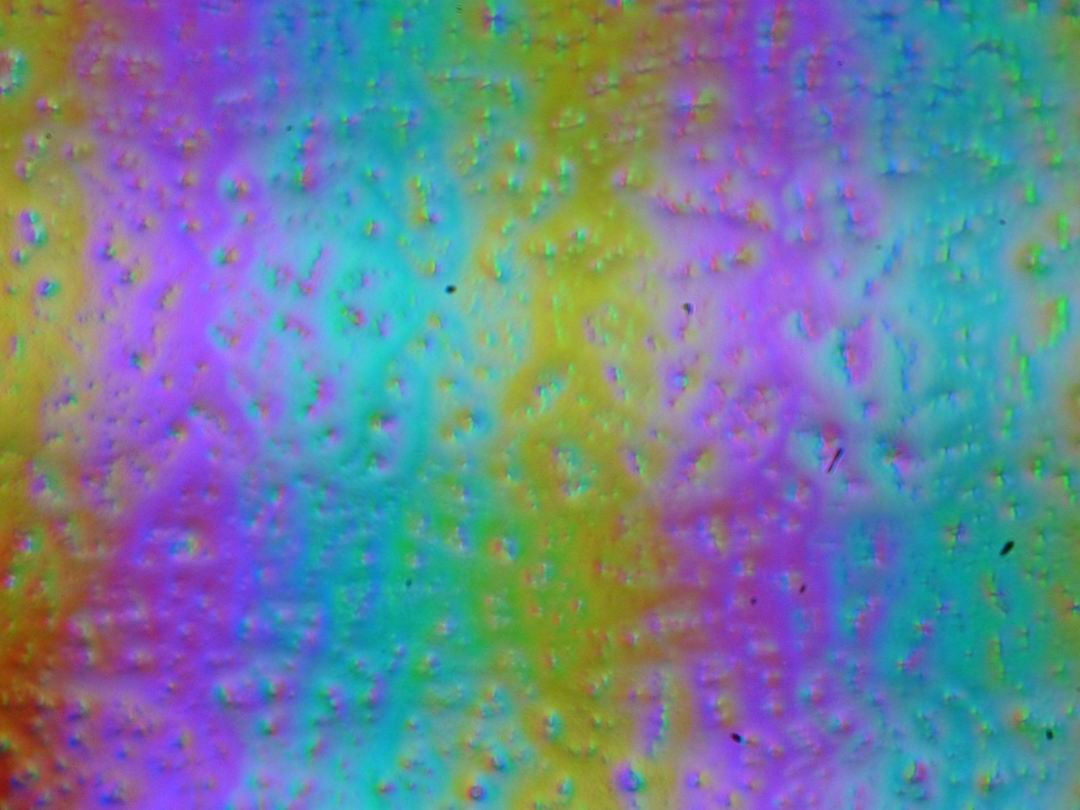

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие за матовые свойства:

Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб этих двух фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

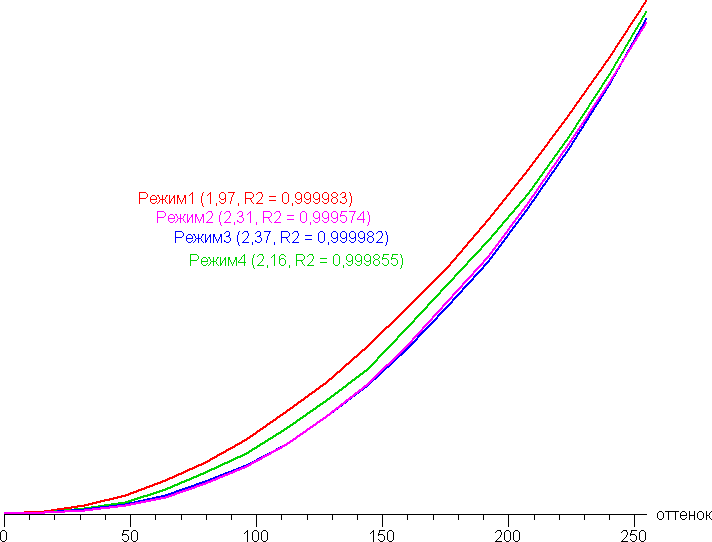

Реальная гамма-кривая зависит от выбранного профиля в списке Гамма (значения показателей аппроксимирующей функции приведены в скобках в подписях, там же — коэффициент детерминации):

Отметим, что настройку Контрастность мы уменьшили до 55 (по умолчанию 70), так как при превышении этого значения наблюдался существенный перегиб в светлой части гамма-кривой. Реальная гамма-кривая ближе всего к стандартной при выборе Режим4, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

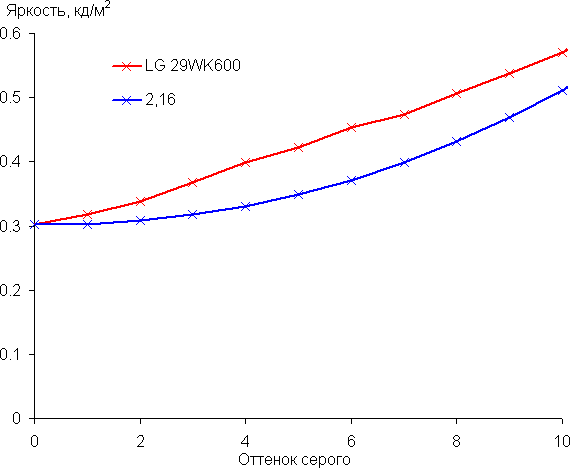

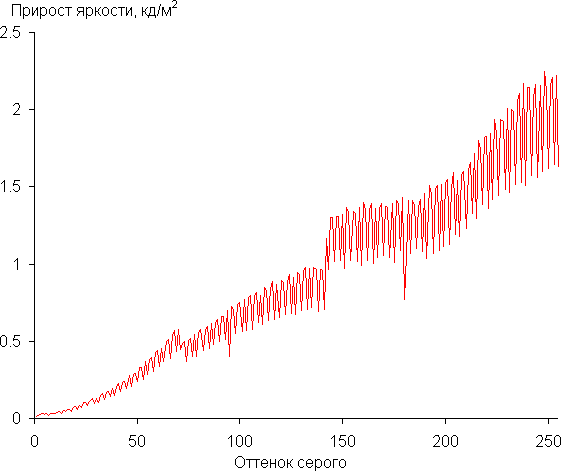

На большей части шкалы серого рост прироста яркости более-менее равномерный, и каждый следующий оттенок значимо ярче предыдущего, даже в самой темной области:

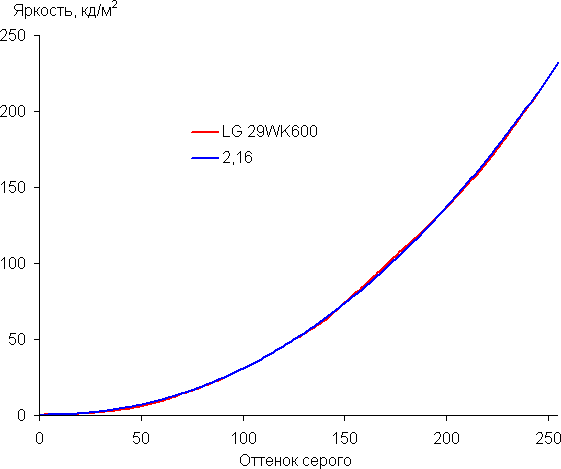

Аппроксимация полученной гамма-кривой дала показатель 2,16, что немного ниже стандартного значения 2,2, при этом реальная гамма-кривая чуть-чуть отклоняется от аппроксимирующей степенной функции:

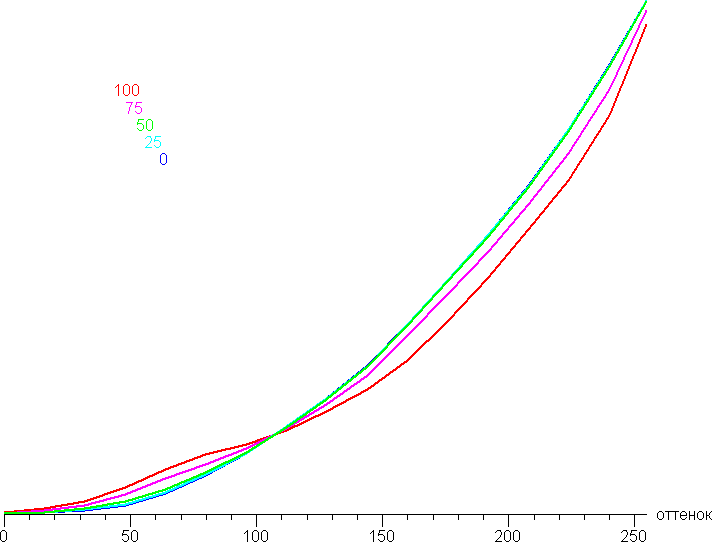

Работу функции Стабилизатор черного демонстрирует график ниже:

Пользователь может слегка увеличить (в некоторых играх это может пригодиться) или уменьшить уровень черного и яркость в тенях, немного изменив оставшуюся часть гамма-кривой.

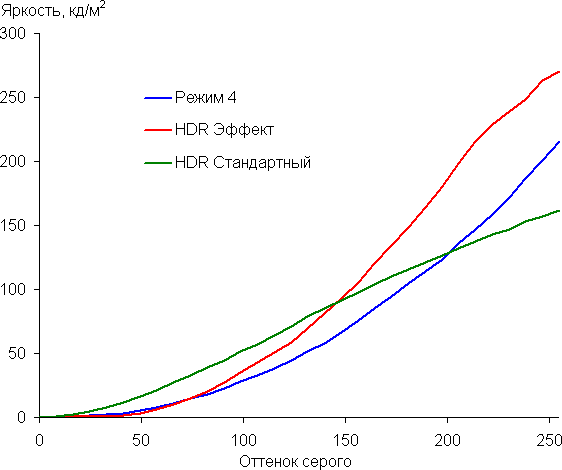

Просто для сравнения приведем гамма кривые для варианта Режим4, в случае профиля HDR Эффект и для режима HDR при выборе профиля HDR Стандартный (вывод в SDR, в настройках ОС яркость для SDR установлена на максимум):

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват близок к sRGB:

Поэтому визуально цвета на этом мониторе имеют естественную насыщенность. В режиме HDR (профиль HDR Стандартный) охват еще ближе к sRGB.

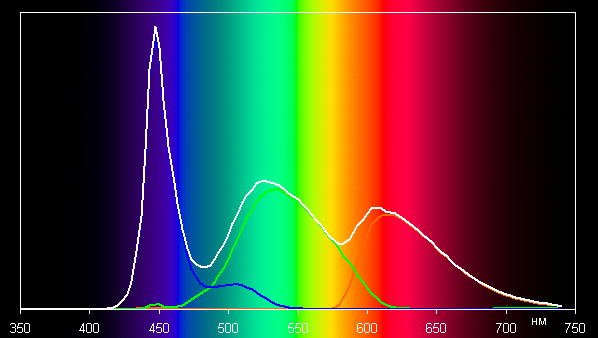

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

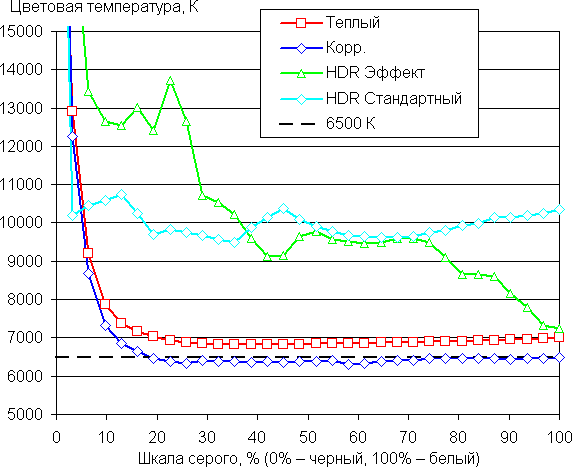

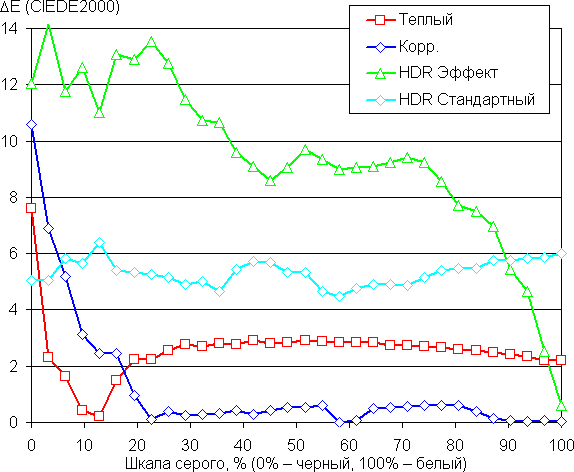

Цветопередача при выборе, например, профиля Пользовательский и варианта Теплый для цветовой температуры удовлетворит не очень требовательного пользователя. Мы попытались вручную скорректировать цветовой баланс, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) без вмешательства (Теплый) и после ручной коррекции (Корр.):

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция еще больше снизила ΔE на большей части шкалы серого. Впрочем, выполнять такую коррекцию особого смысла нет, цветовой баланс и без нее достаточно хороший в случае не профессионального использования. Для сравнения приведены данные, полученные при выборе профиля HDR Эффект и для режима HDR при выборе профиля HDR Стандартный. В этих случаях цветовой баланс явно не в приоритете.

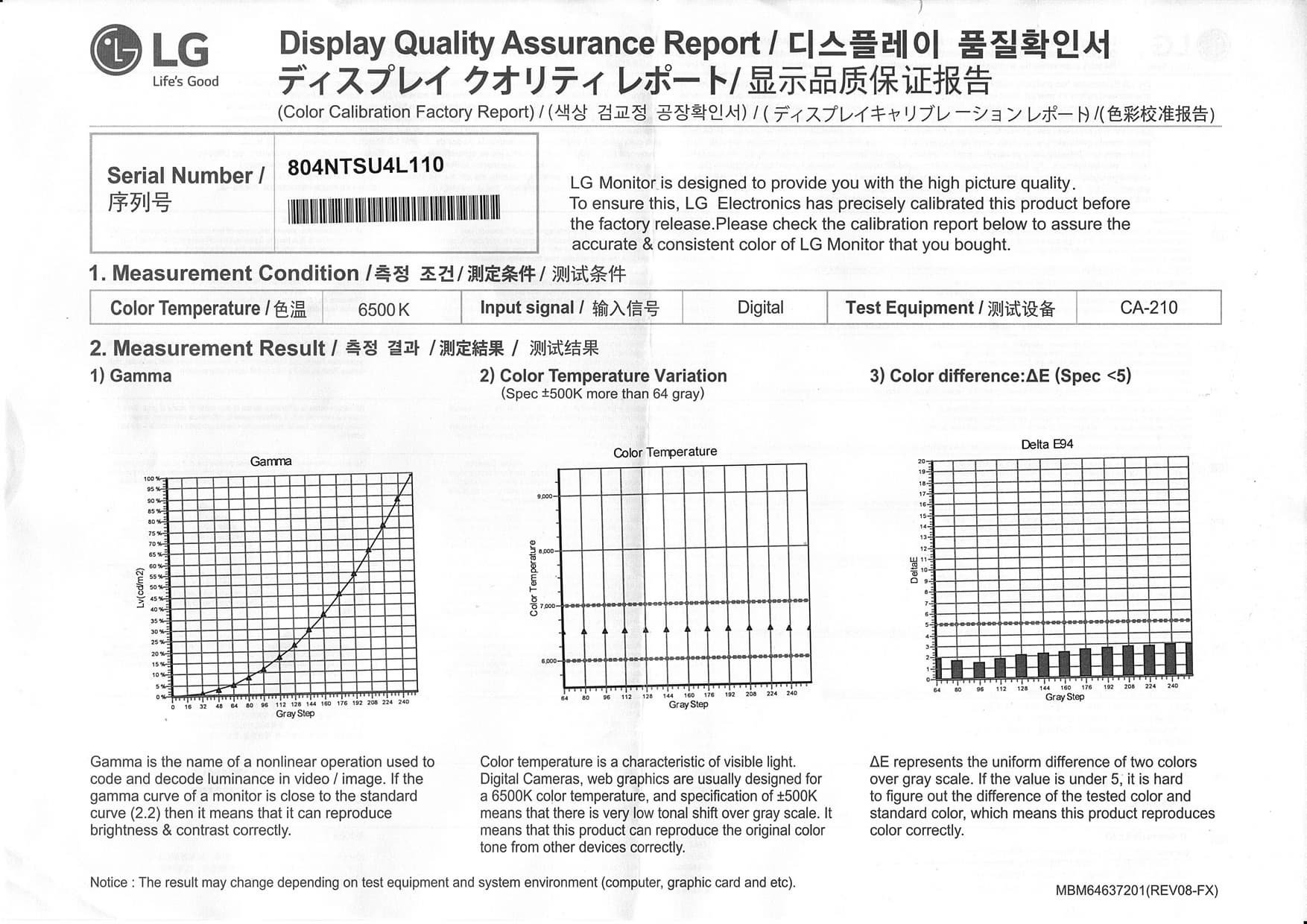

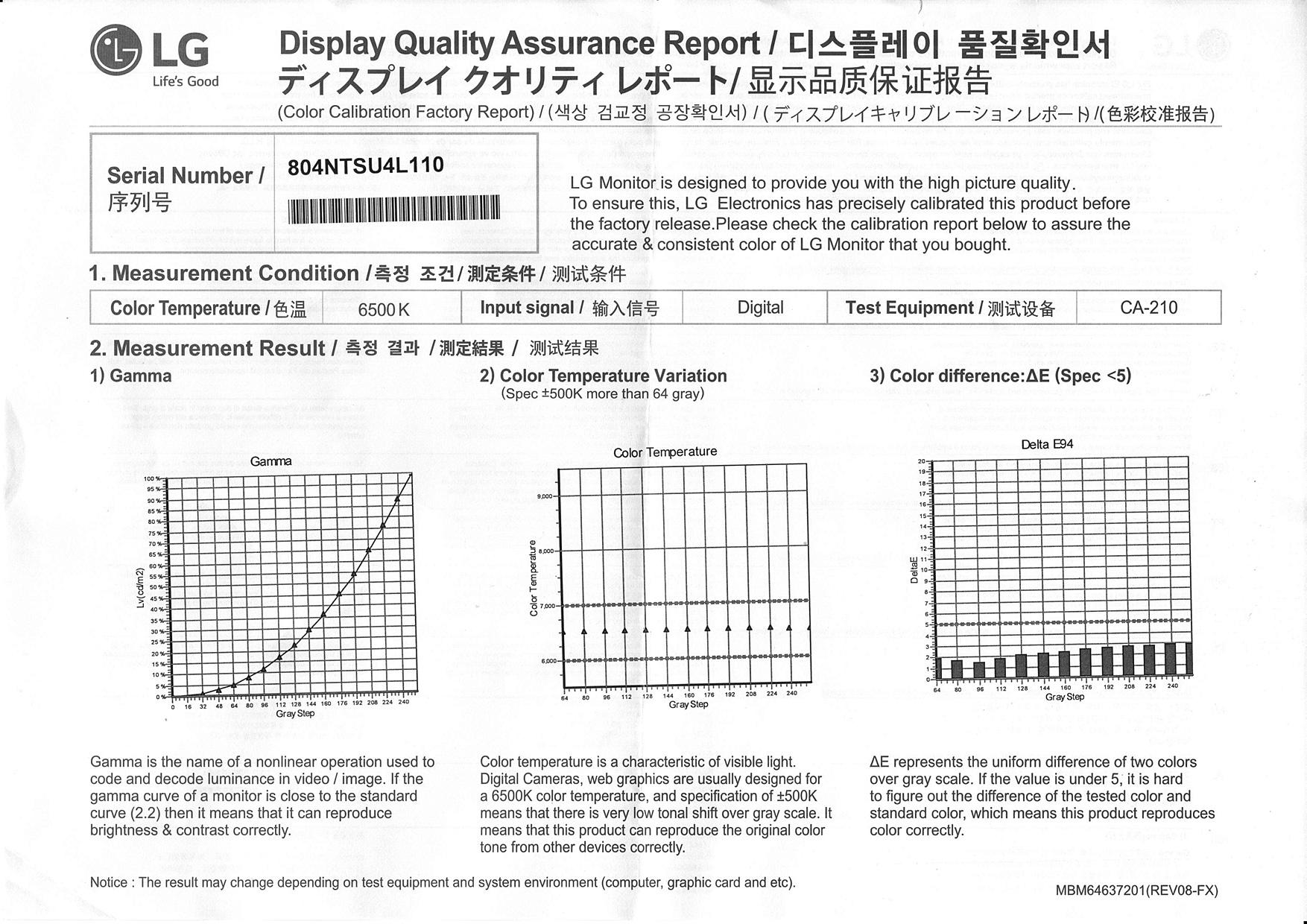

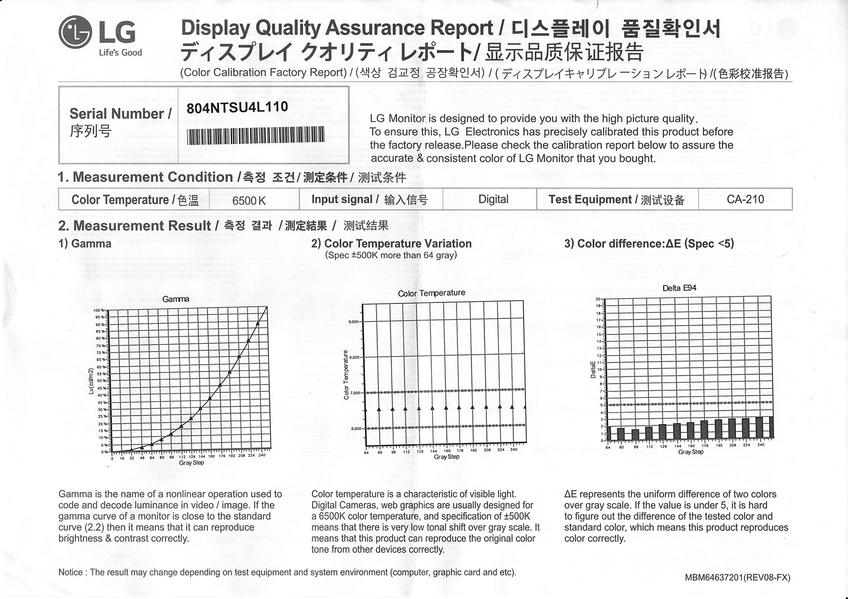

К монитору (к каждому конкретному экземпляру) прилагается отчет о качестве цветового баланса:

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась как отношение яркости полей в измеряемых точках. Все настройки установлены на значения, обеспечивающие максимальную яркость изображения при выборе профиля Пользовательский.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,28 кд/м² −10 10
Яркость белого поля 263 кд/м² −6,2 7,5
Контрастность 960:1 −9,0 7,1

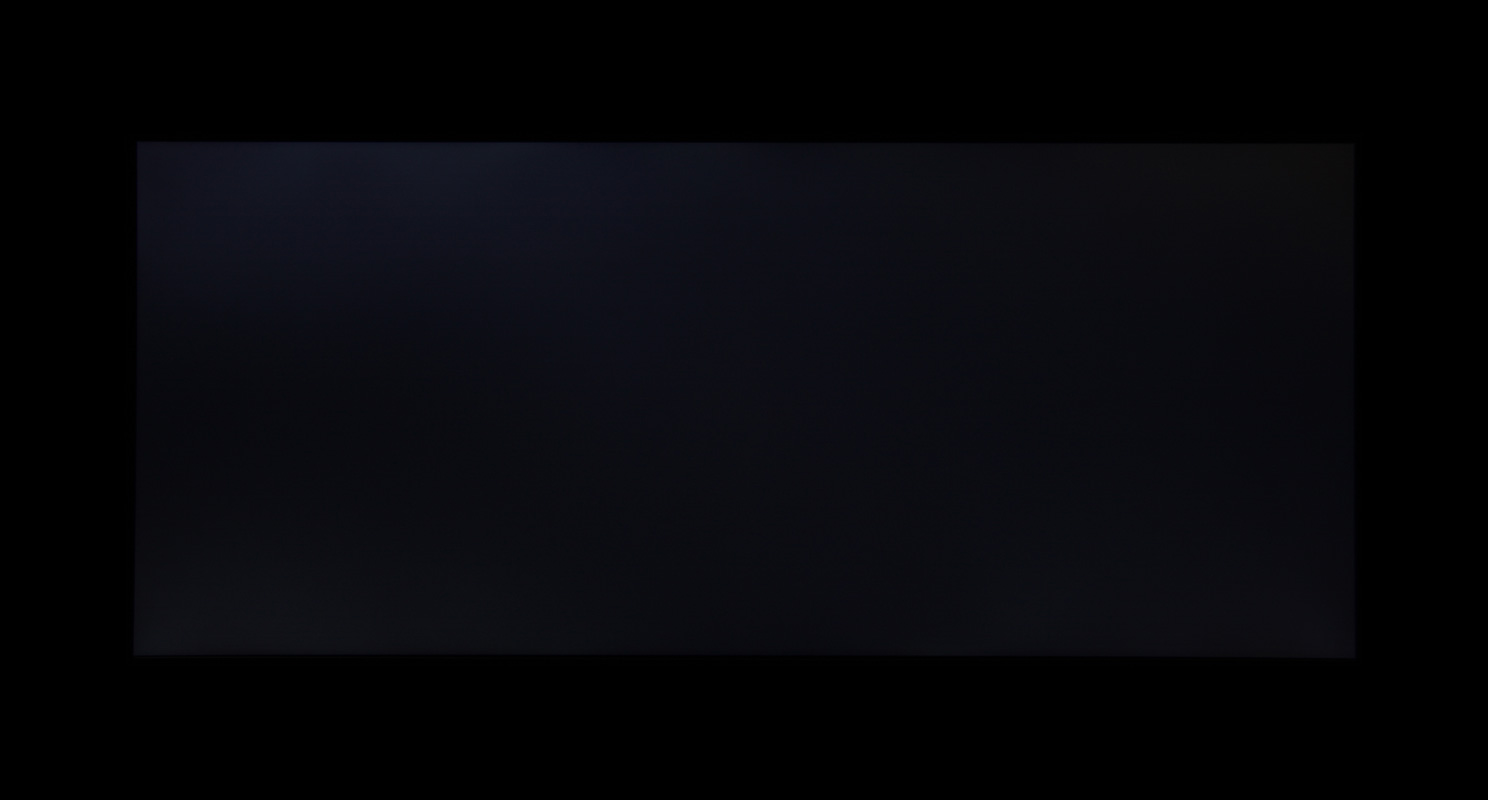

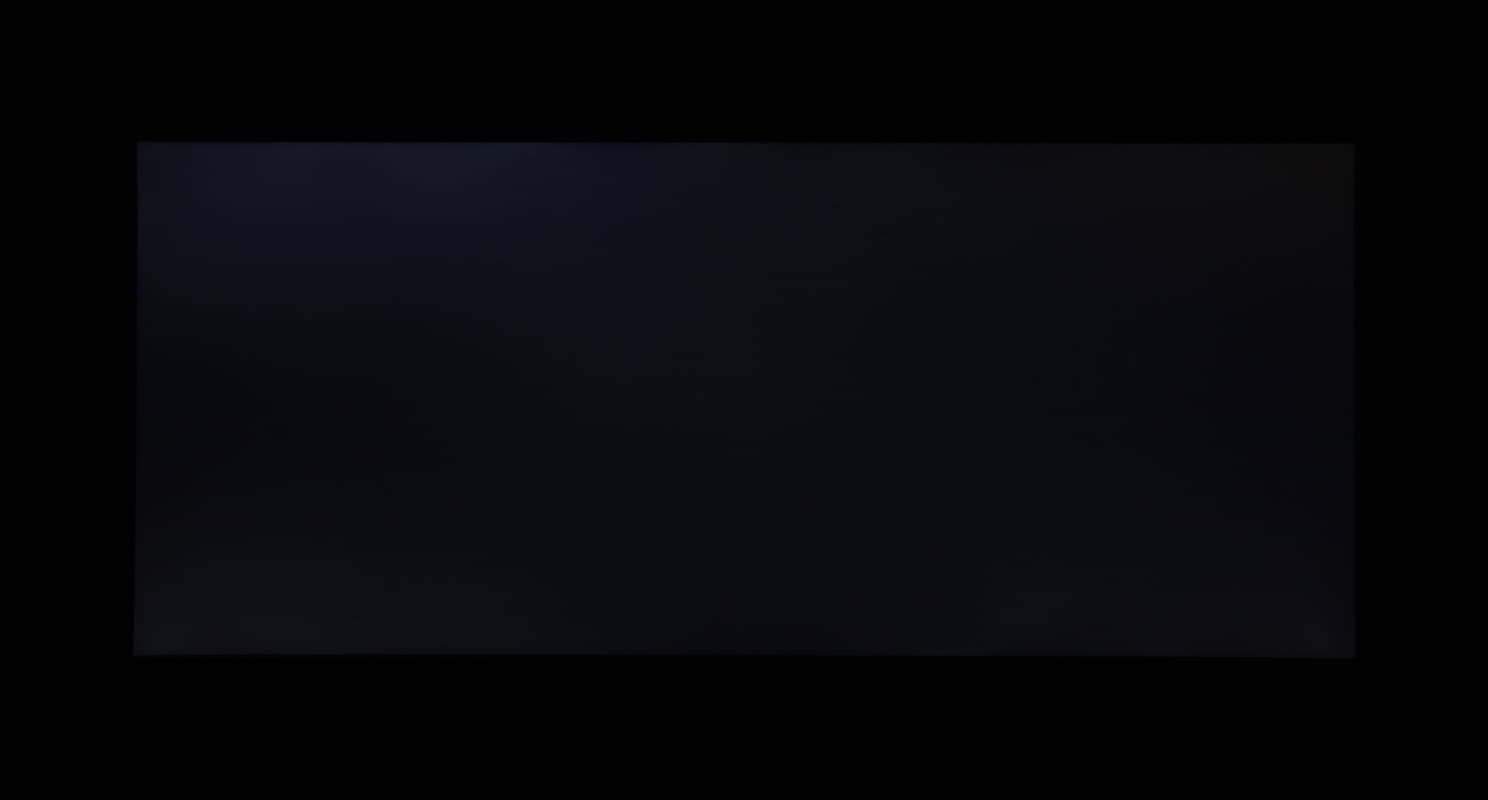

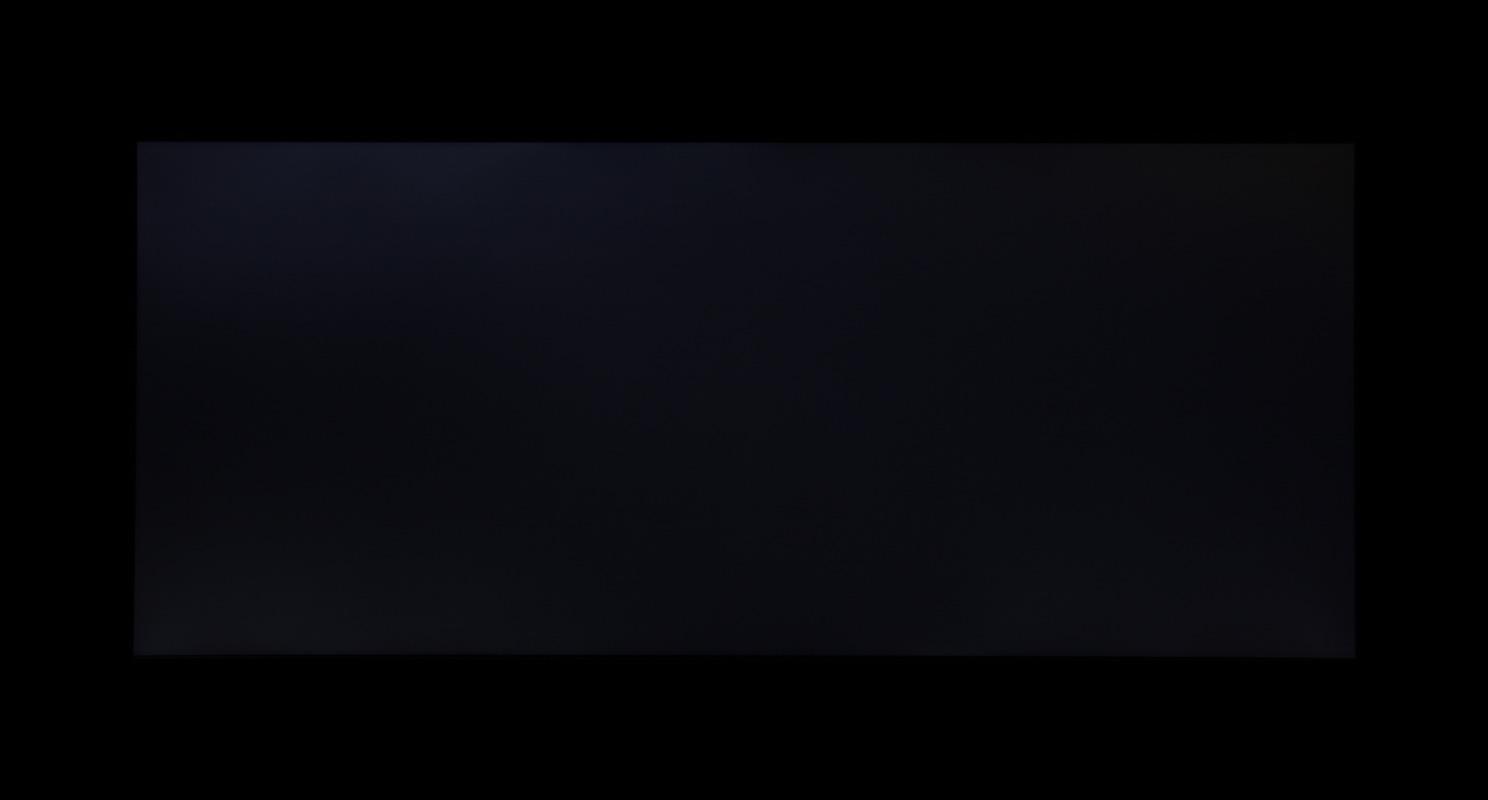

Равномерность всех трех параметров хорошая. Контрастность для данного типа матриц высокая. Визуально черное поле местами высветляется, но это не очень заметно:

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения при выборе профиля Пользовательский):

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 262 28,6
50 153 21,3
0 40,8 14,5

В режиме ожидания с мигающим индикатором потребление от сети составляет 0,2-0,3 Вт, а в условно выключенном состоянии — всего 0,2 Вт.

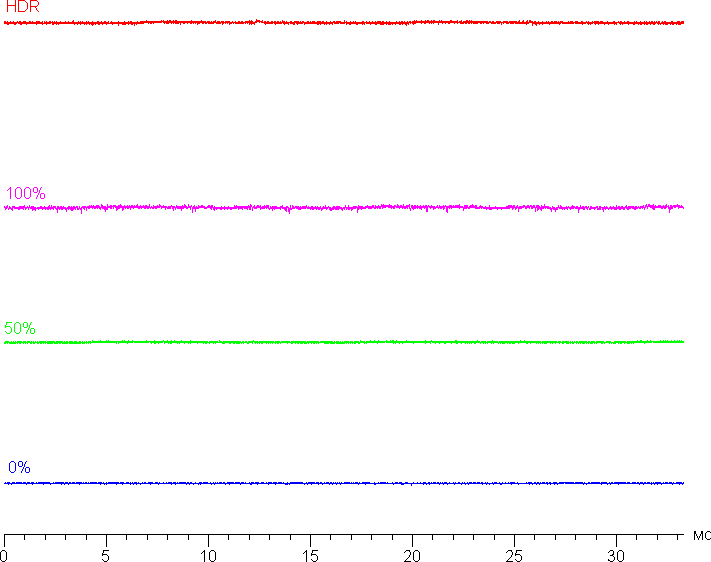

Яркость монитора меняется именно яркостью подсветки, то есть без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости значимая модуляция подсветки отсутствует, поэтому нет и никакого мерцания экрана. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

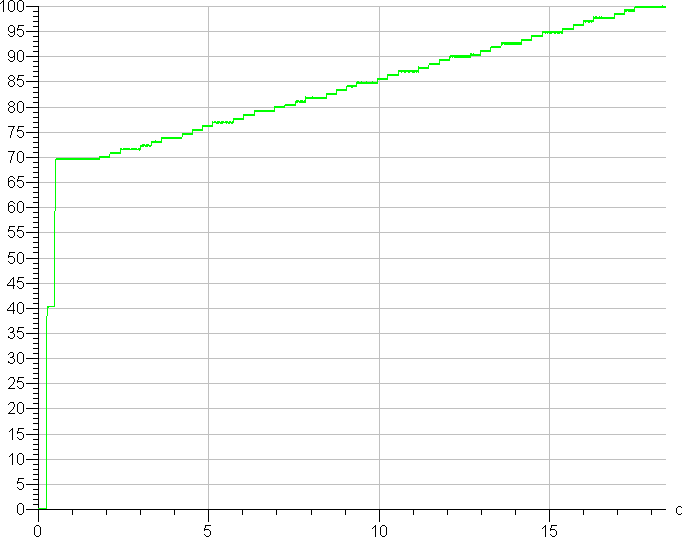

При выборе профиля HDR Эффект и при выводе белого поля на весь или почти на весь экран яркость достигает максимального значения, но только на какое-то время. Приведем график изменения яркости при переключении на вывод белого поля после нескольких секунд вывода черного поля:

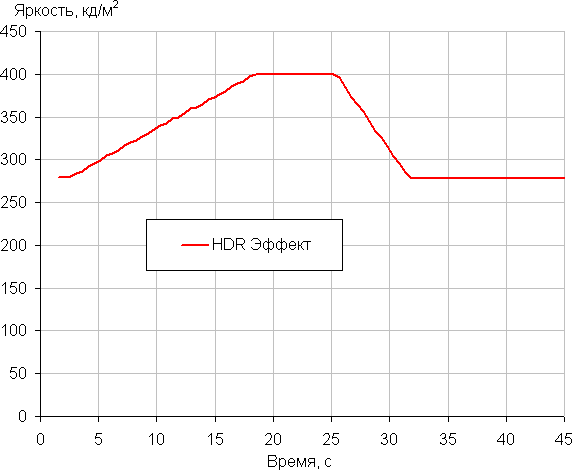

Максимальное значение яркости достигает 400 кд/м² и держится на этом уровне несколько секунд, затем снижается до обычного значения. Запись начального участка с высокой частотой дискретизации выявляет ступенчатый характер изменения яркости, это видно и невооруженным глазом:

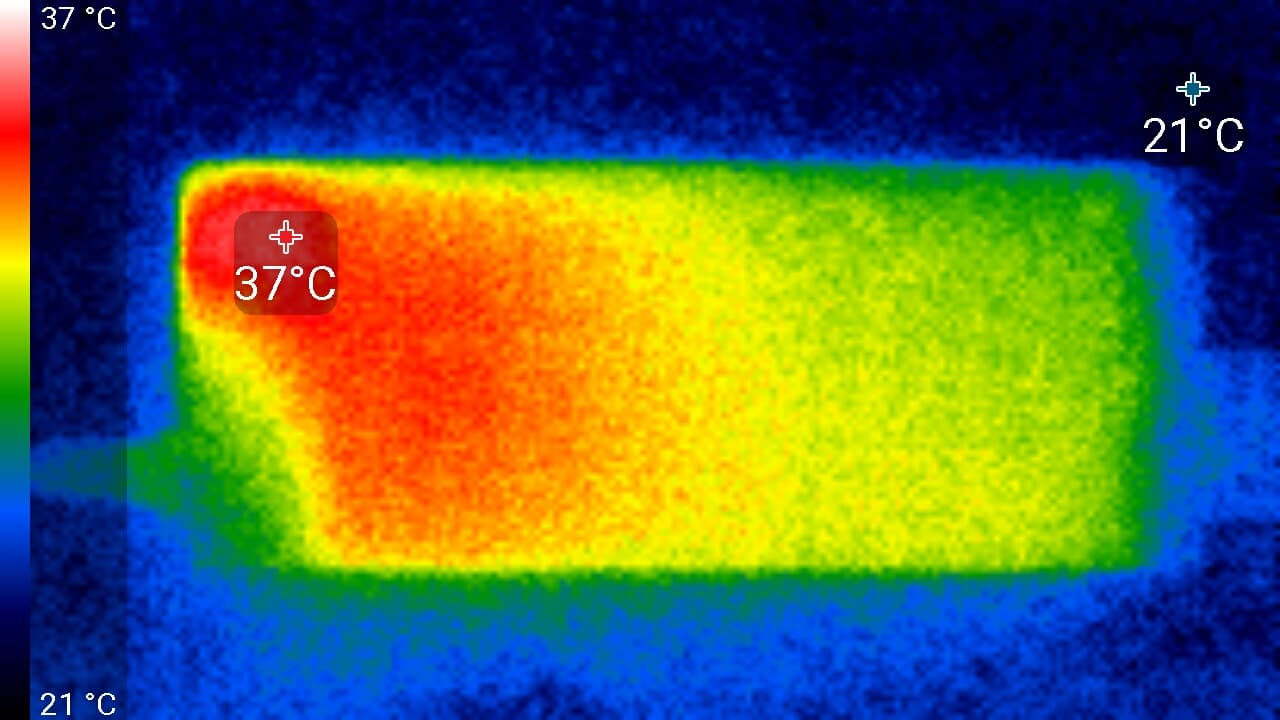

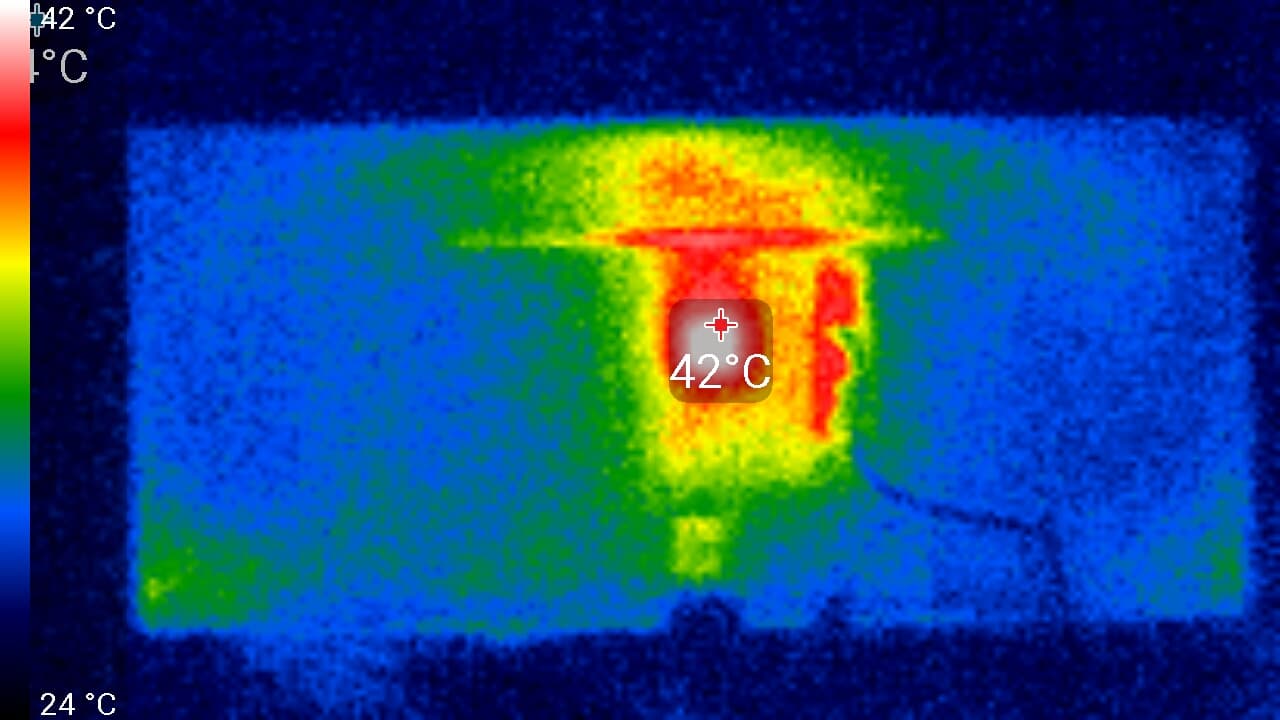

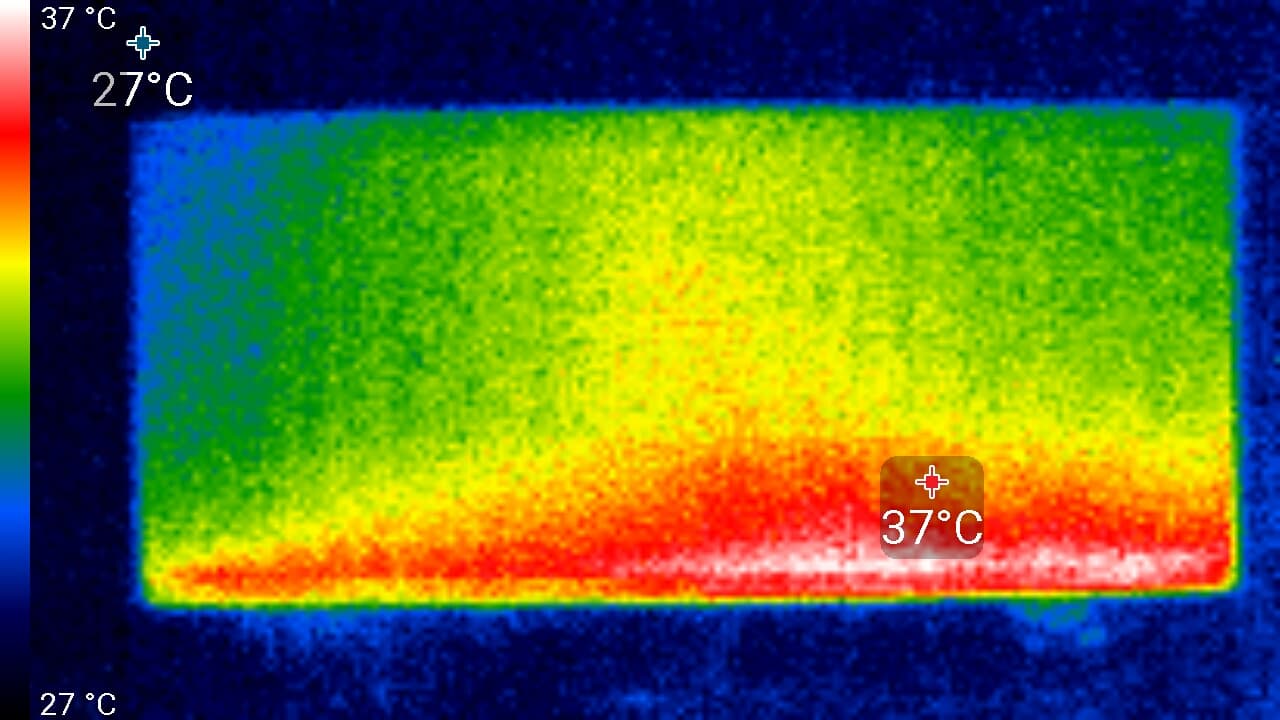

Нагрев монитора спереди можно оценить по снимку с ИК-камеры, полученному после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °C.

Спереди
Сзади

Спереди в нижней части экрана была зафиксирована температура в 37 °C — видимо, там находится светодиодная линейка подсветки экрана. Сзади локально температура достигает 45 °C, возможно в этом месте непосредственно за задней панелью находится сильно греющаяся микросхема. Корпус блока питания нагрелся до 37 °C максимум:

В данном случае блок питания выбран с запасом по мощности, чтобы без проблем обеспечивать питанием монитор во время кратковременного повышения яркости.

Определение времени отклика и задержки вывода

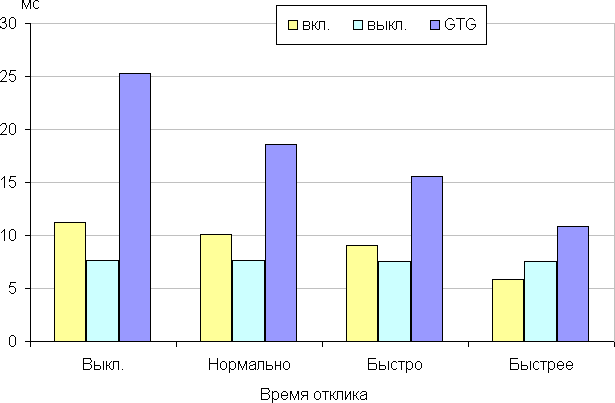

Время отклика зависит от значения одноименной настройки, которая управляет разгоном матрицы. Ступени регулировки четыре. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики «вкл.» и «выкл.»), а также среднее суммарное время для переходов между полутонами (столбики GTG):

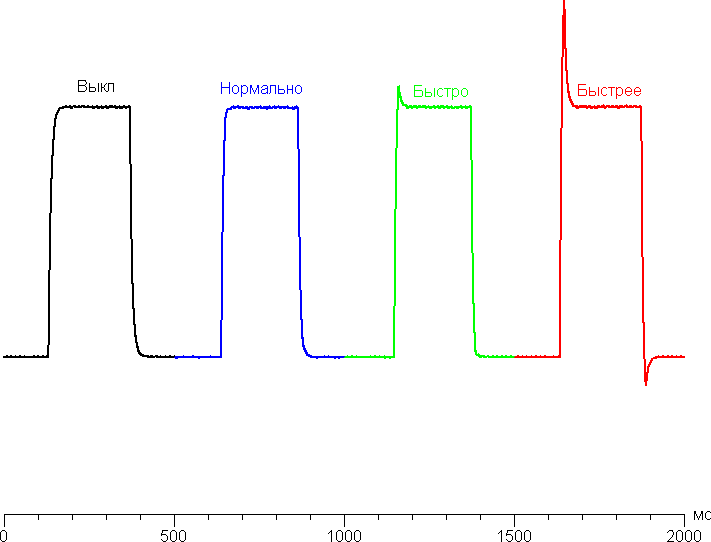

Ниже приведены графики полутонового перехода между оттенками 40% и 60% и обратно при различных значениях настройки Время отклика (по вертикали — яркость, по горизонтали — время, для наглядности графики выстроены последовательно):

Можно остановиться на предпоследнем значении, так как при максимальном разгоне артефакты уже заметны. С нашей точки зрения, скорости матрицы после разгона вполне достаточно даже для динамичных игр.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Задержка вывода изображения зависит от частоты обновления и от того, выбран ли один из игровых режимов (режим FreeSync не активен):

Режим Задержка вывода изображения, мс
2560×1080@60 Гц 12
2560×1080@75 Гц 9,8
2560×1080@75 Гц, игровой режим 7,6

В любом случае величина задержки незначительная, она не будет ощущаться даже в самых динамичных играх.

Измерение углов обзора

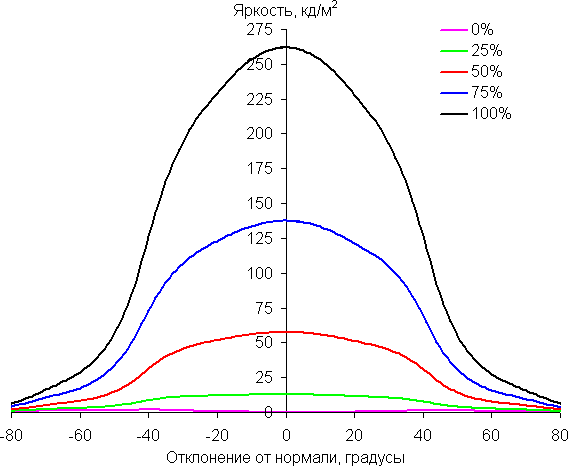

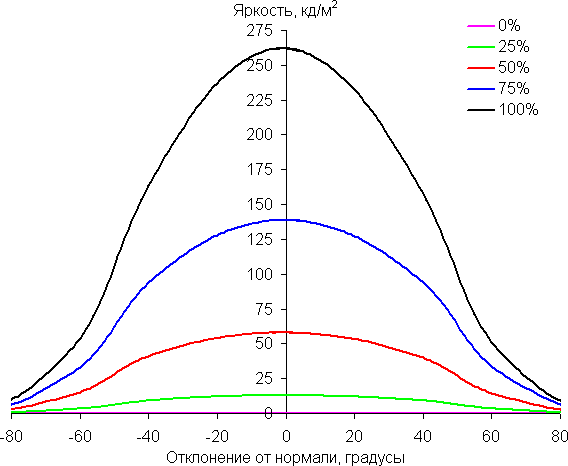

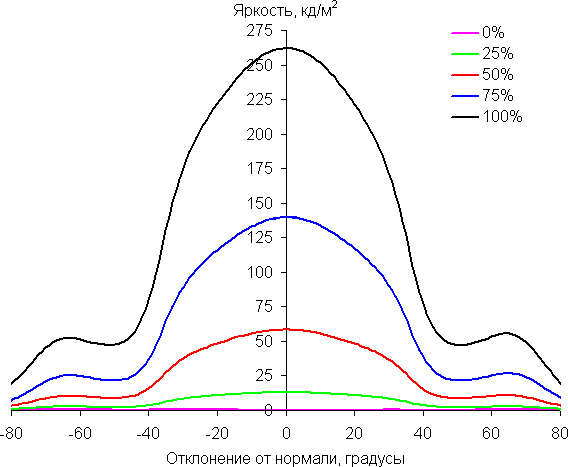

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол для формата 16:9) направлениях.

В вертикальной плоскости



В горизонтальной плоскости



По диагонали

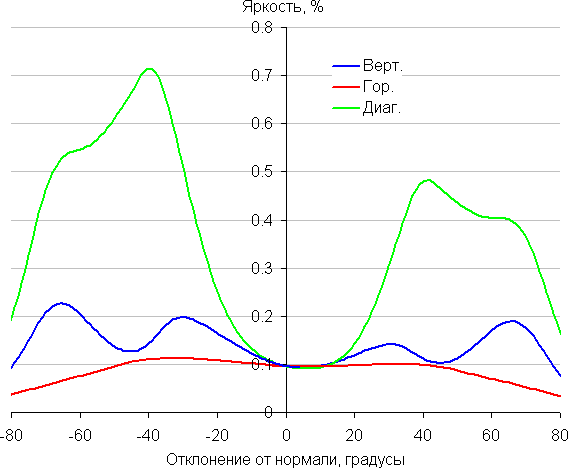

Яркость черного поля в процентах от максимальной яркости белого поля



Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −35/35
Горизонтальное −46/45
Диагональное (для формата 16:9) −39/39

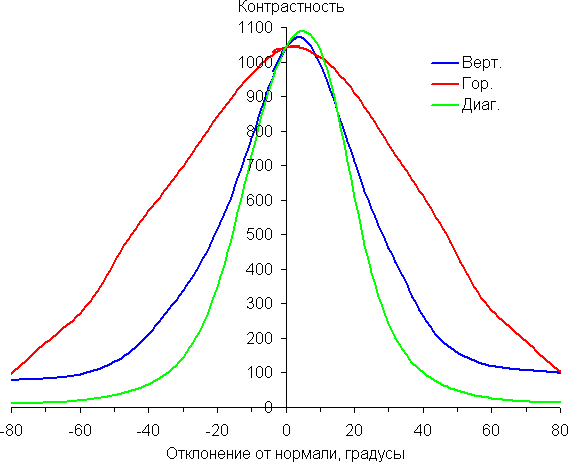

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20°-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82° в случае отклонения по диагонали приближается к отметке 10:1, но не опускается ниже.

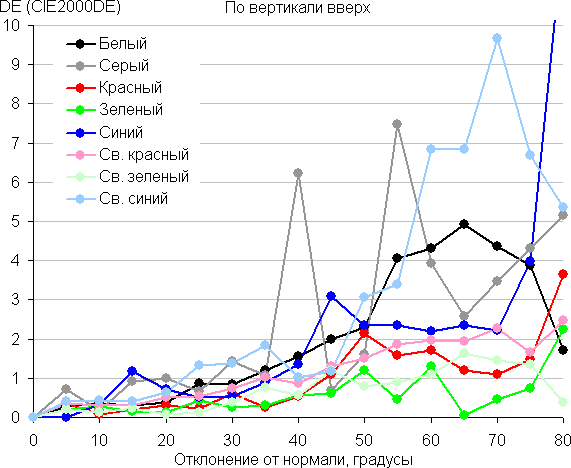

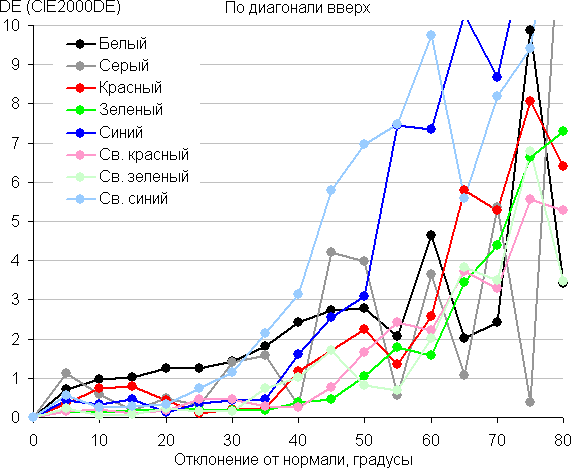

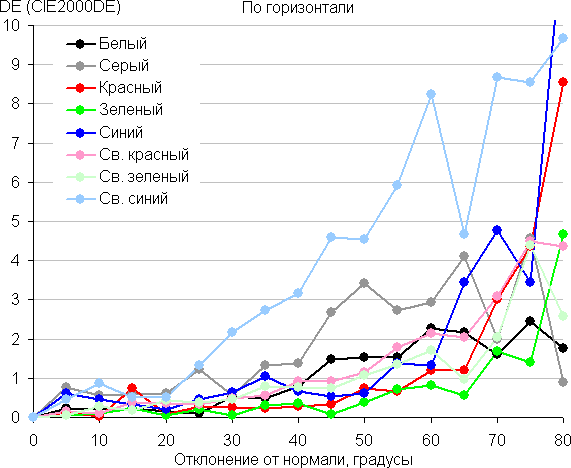

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:





В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Стабильность цветов хорошая, это является одним из главных достоинств матрицы типа IPS.

Выводы

Монитор LG 29WK600-W имеет аккуратный дизайн с приятным сочетанием черного, серебристого и белого цветов. Экран плоский и с трех сторон лишен рамок. Он имеет соотношение сторон 21:9 и размер 29 дюймов по диагонали. Высокие частоты обновления не поддерживаются, однако совместимость с технологией FreeSync, а также низкие значения времен отклика и задержки вывода оценят фанаты динамичных игр. Также скорее для игр актуальна частичная поддержка HDR, позволяющая выводить изображения без полосок на градиентах. Монитор LG 29WK600-W можно считать универсальным, пригодным для выполнения типичной офисной работы, для непрофессиональной работы с графикой, для игр и для просмотра кино.

Достоинства

  • Аккуратный дизайн
  • Хорошее качество цветопередачи
  • Частичная поддержка HDR
  • Отсутствие мерцания подсветки
  • Поддержка технологии FreeSync
  • Небольшие значения времен отклика и задержки вывода
  • Удобный 5-позиционный джойстик
  • Отключаемая подсветка индикатора
  • VESA-площадка 100 на 100 мм
  • Русифицированное меню

Недостатки

  • Значимых нет
