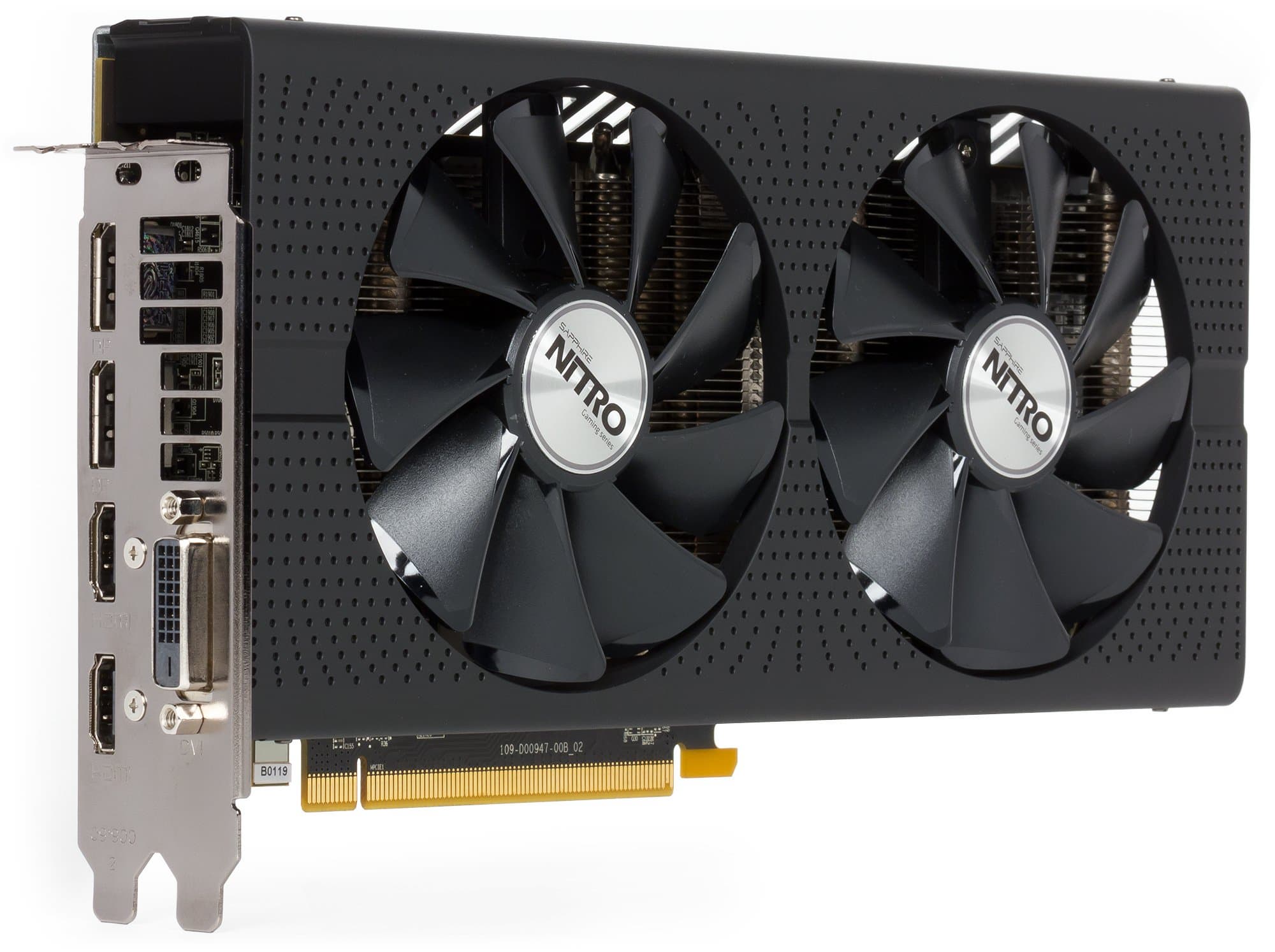

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Nitro+ Radeon RX 470 4 ГБ 256-битной GDDR5
Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.
Устройство(а)
| Sapphire Nitro+ Radeon RX 470 4 ГБ 256-битной GDDR5 (P/N 299-1E347-100SA) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 470 (Polaris 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1126—1266 | 926—1270 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1650 (6600) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 220×100×37 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 119 | 118 |
| В режиме 2D, Вт | 17 | 18 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 22,5 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 22,5 | |
| В режиме максимального 3D, дБА | 30,0 | 42,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

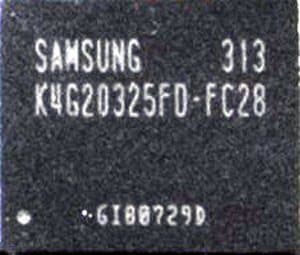

Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

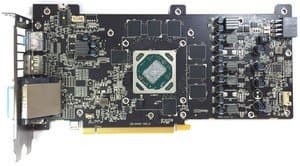

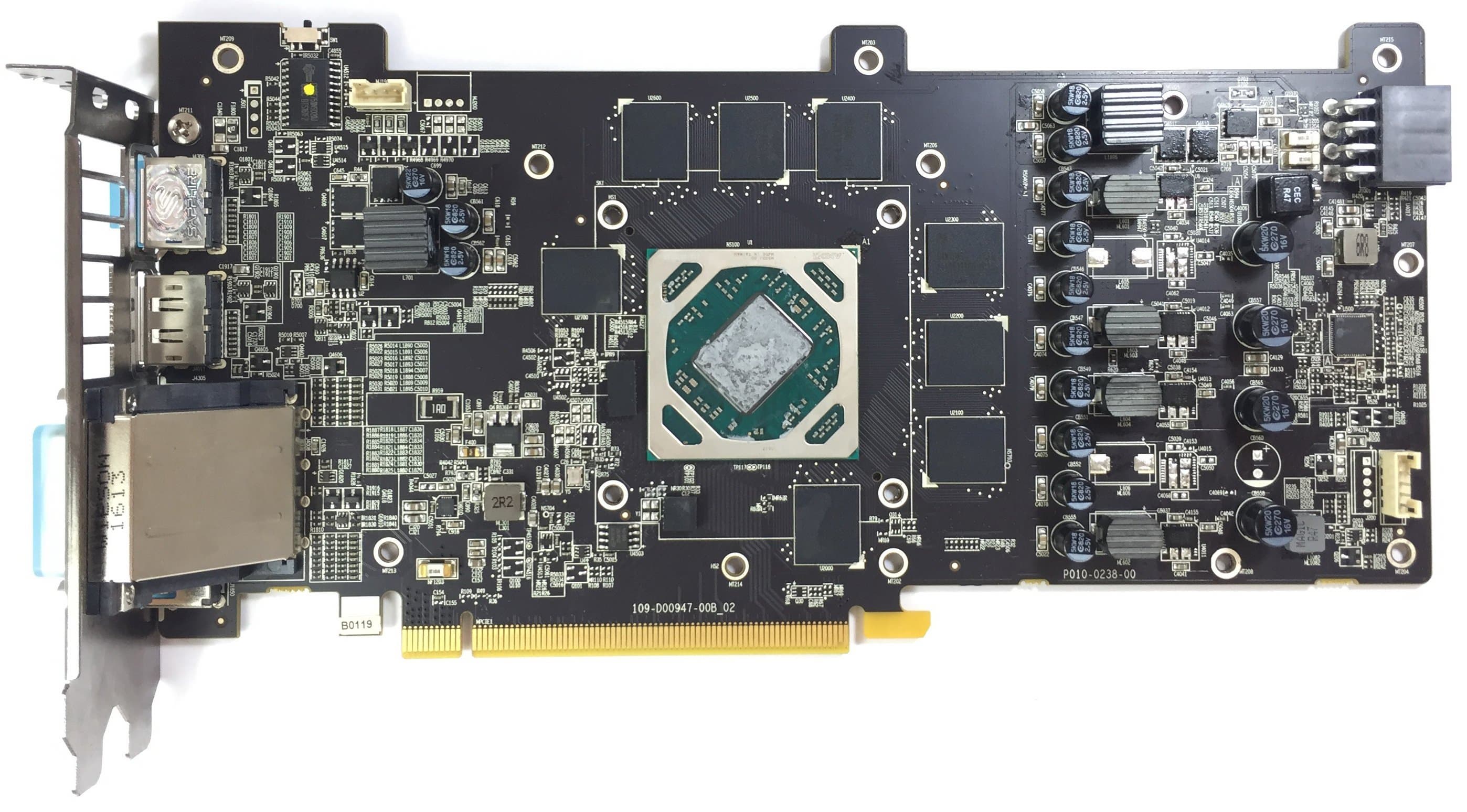

| Вид спереди | |
| Sapphire Nitro+ Radeon RX 470 4 ГБ 256-битной GDDR5 | AMD Radeon RX 470 |
 |  |

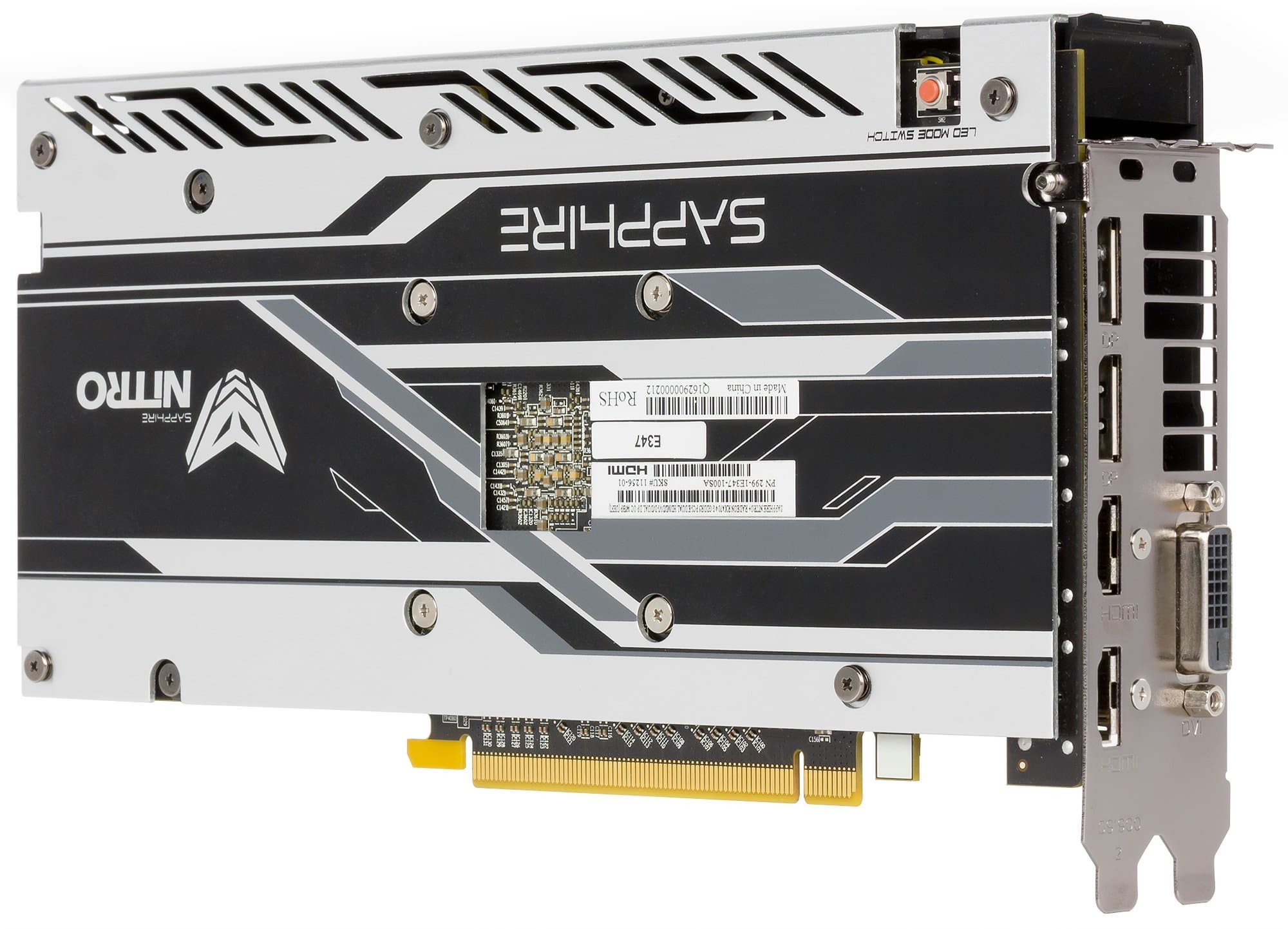

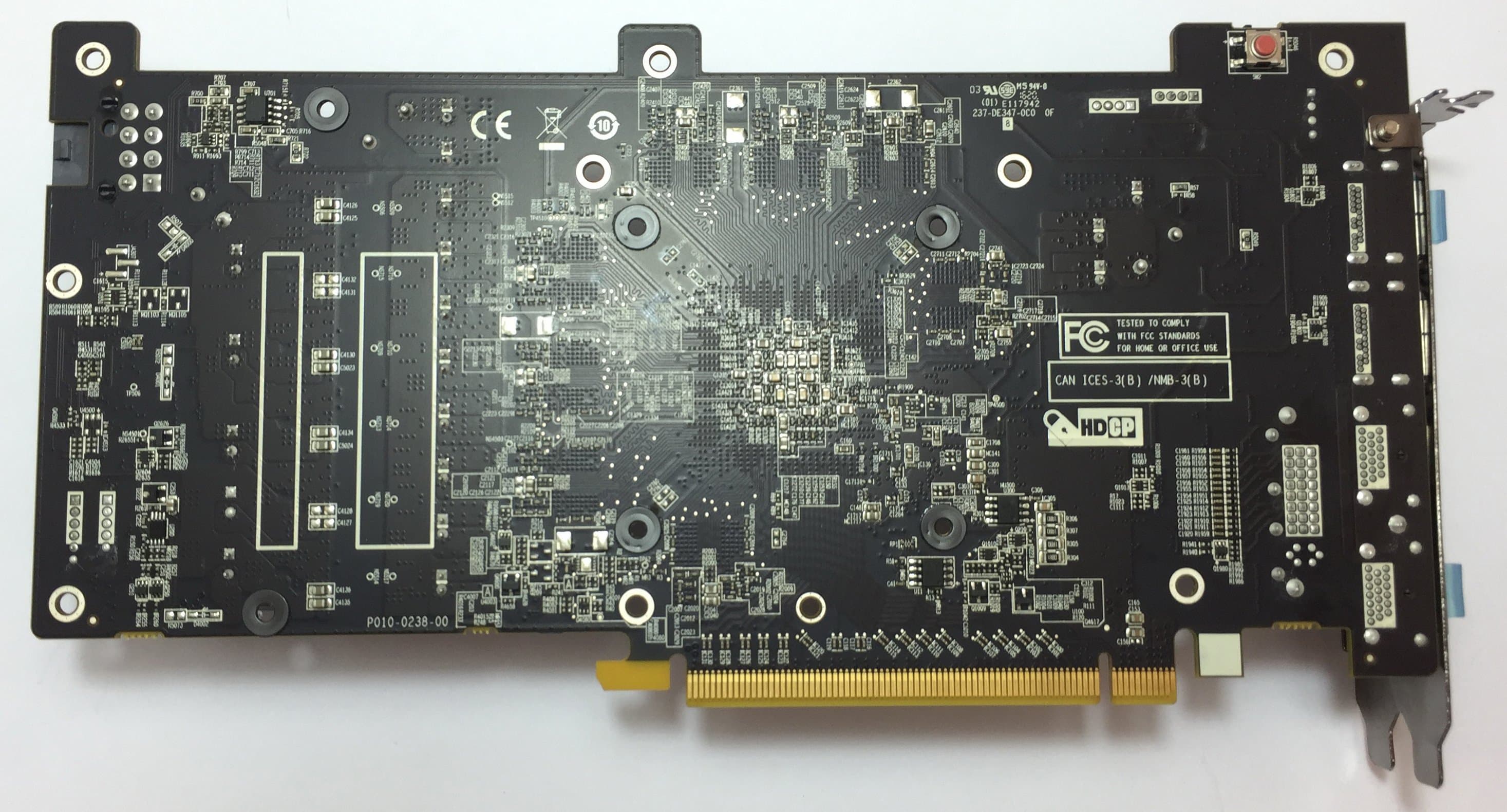

| Вид сзади | |
| Sapphire Nitro+ Radeon RX 470 4 ГБ 256-битной GDDR5 | AMD Radeon RX 470 |
 |  |
Печатная плата переделана и отличается от эталонного дизайна.
Система питания получила 3 фазы для GPU и 1 фазу для микросхем памяти, управляется цифровым контроллером IOR 3567B компании Infineon. При изготовлении ускорителя использовался набор высококачественных дросселей Black Diamond 4, которые, по заявлению производителя, нагреваются на 15% меньше по сравнению с предыдущим поколением.
В режиме разгона (по умолчанию) частоты данного ускорителя почти не изменены относительно стандартных параметров референс-карты, разницей можно пренебречь. На карте имеется переключатель режимов работы: разгон/номинальный (референс).

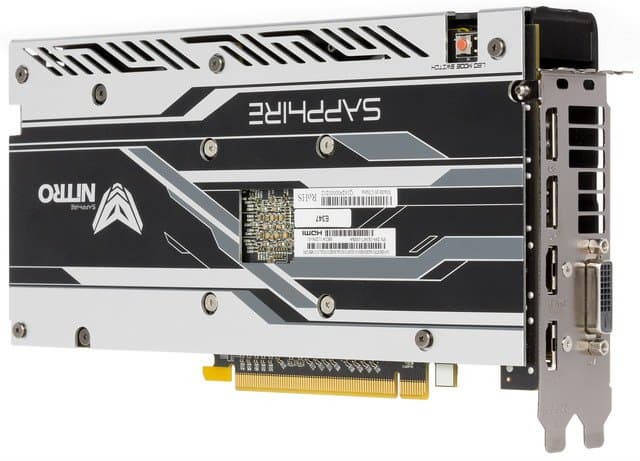

Сзади имеется красная кнопка для переключения режимов подсветки кулера, которую, в том числе, можно отключить вовсе. Управляются режимы подсветки и через фирменную утилиту Trixx, которая также позволяет управлять частотами работы карты и следить за состоянием ускорителя.
| Система охлаждения | |
|---|---|

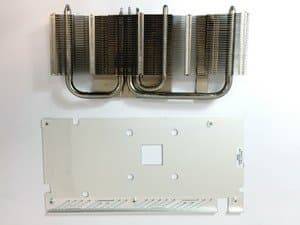

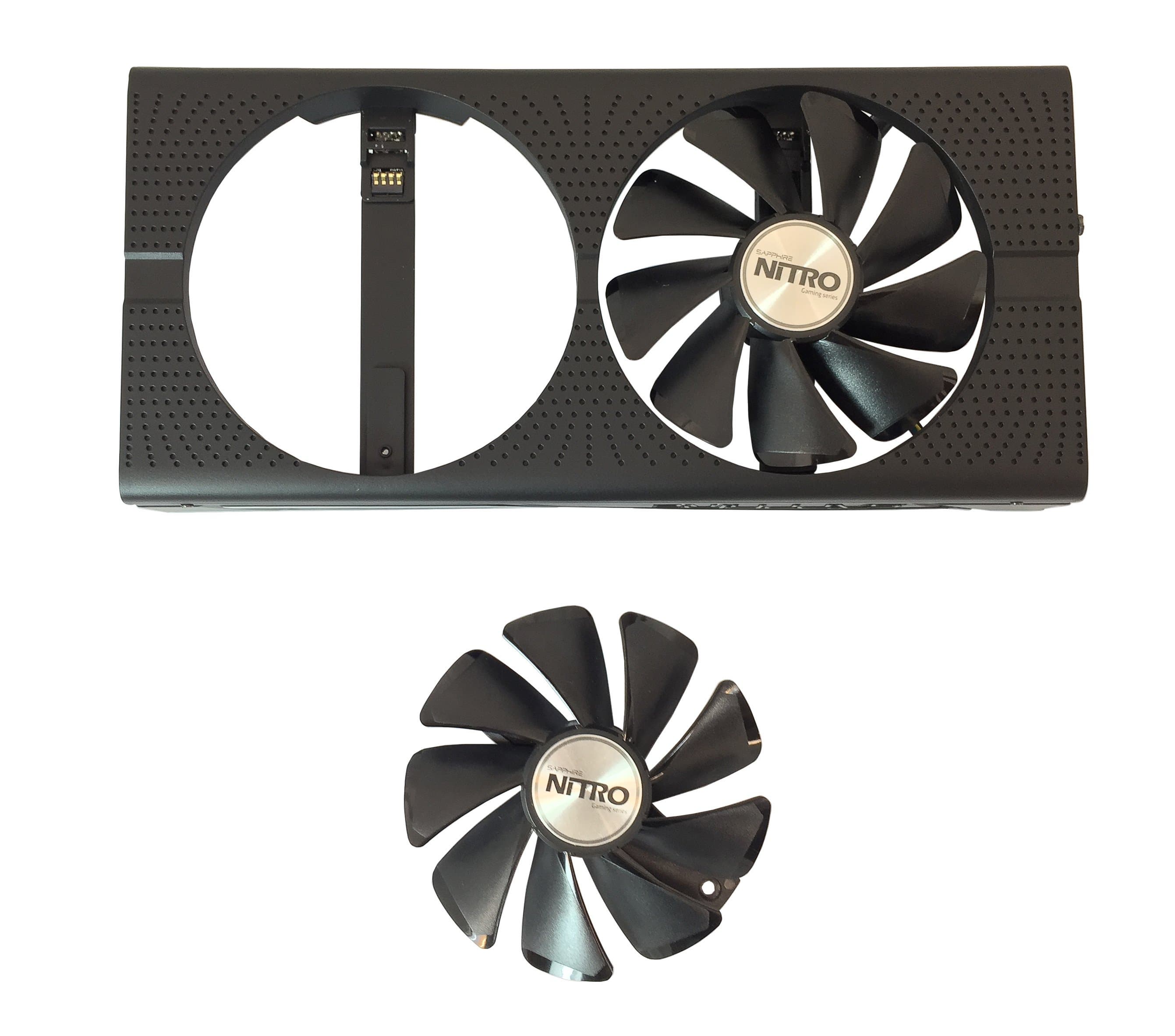

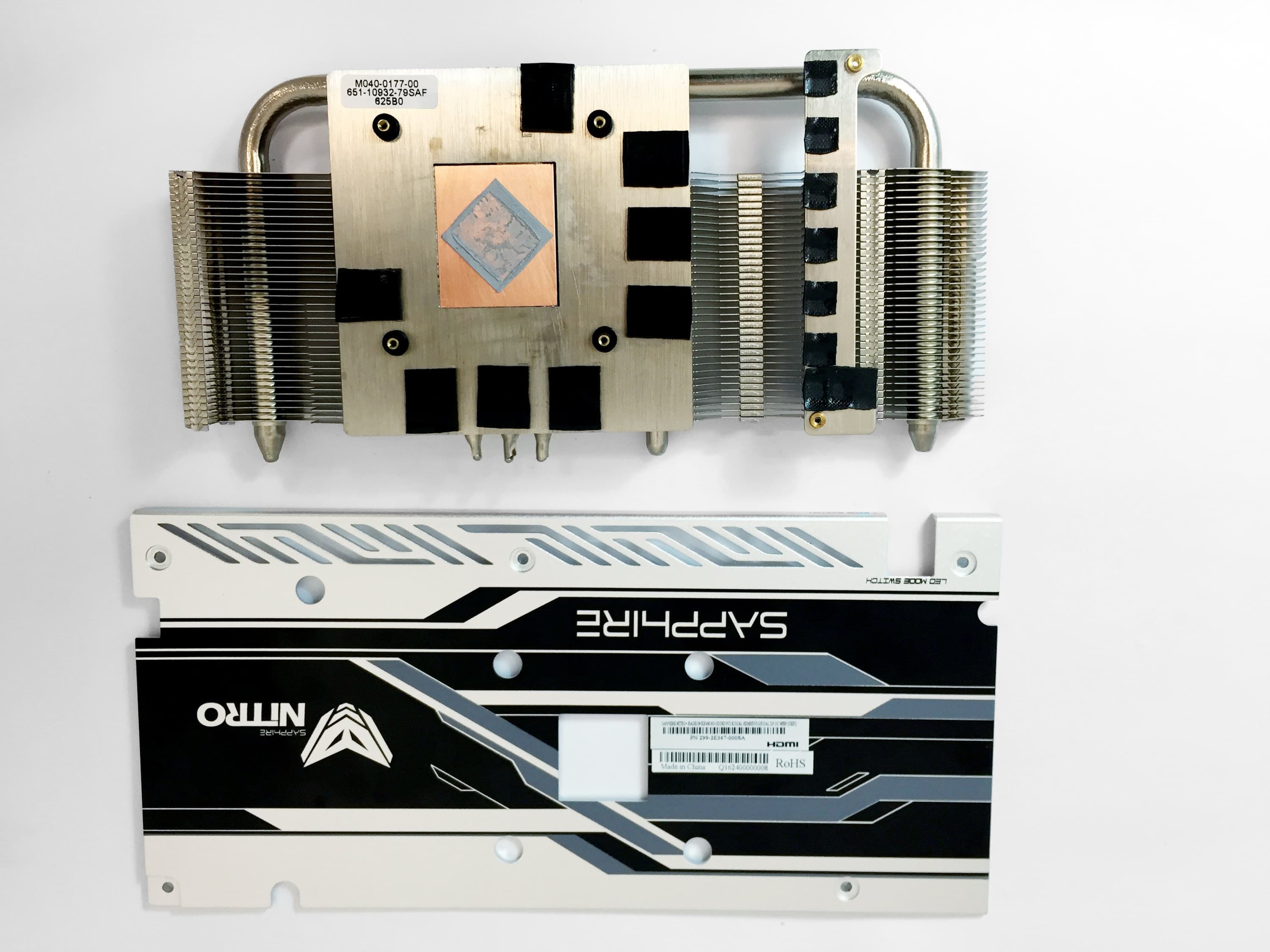

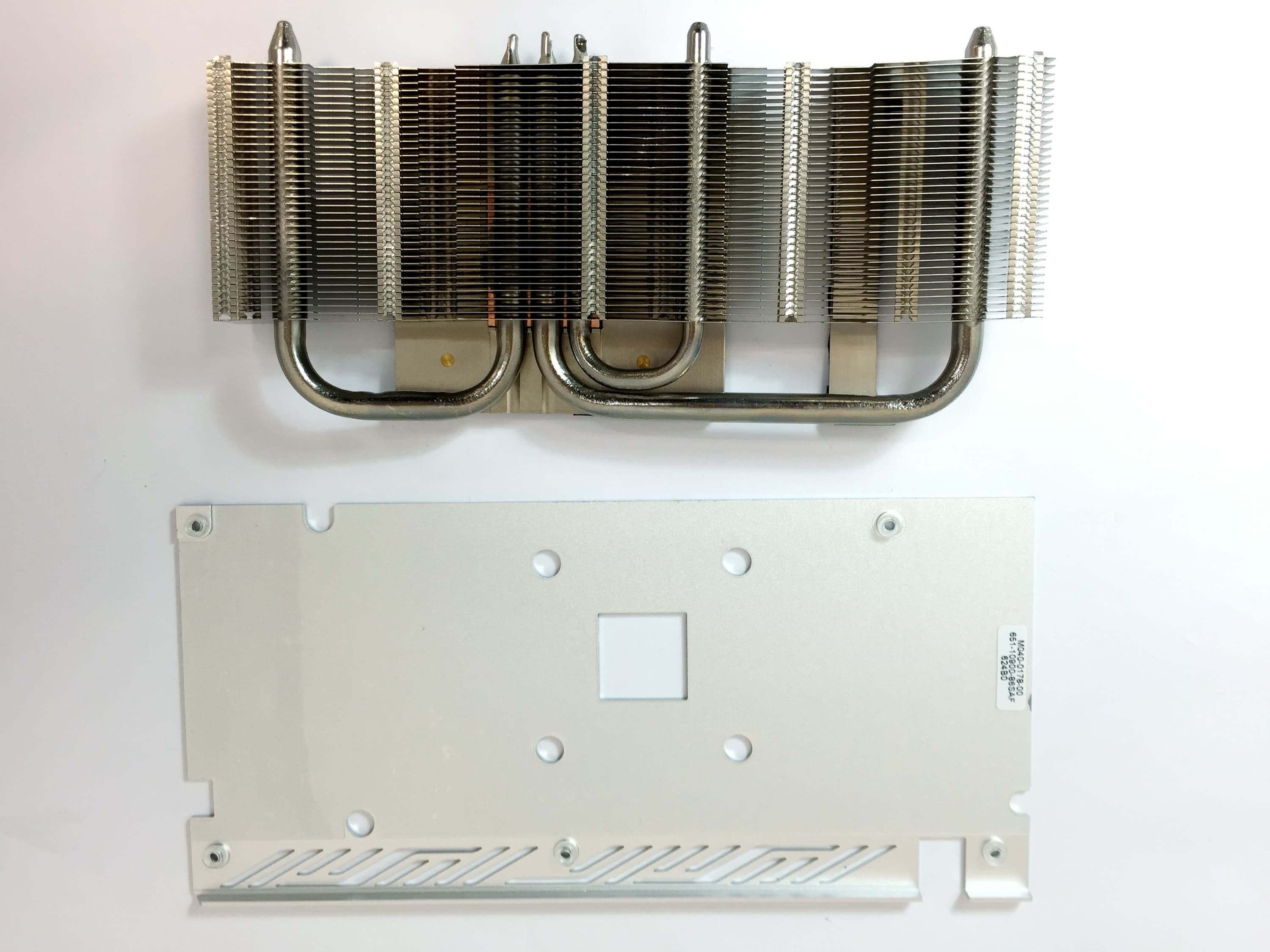

Главной частью системы охлаждения является массивный пластинчатый никелированный радиатор, пронизанный тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора. Поверх радиатора установлен кожух с двумя 95-миллиметровыми вентиляторами, работающими на одинаковой частоте вращения. По заявлению производителя, данные вентиляторы получили измененную форму лопастей, что делает их несколько тише относительно кулеров предыдущего поколения. Данный кулер останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 52 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Вентиляторы очень легко демонтируются с кулера для очистки. Микросхемы памяти и силовые транзисторы охлаждаются центральным радиатором. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), а также защищает от повреждений распаянные на обороте PCB элементы логики. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, что является очень хорошим результатом для видеокарты такого уровня. |  |
 | |
 | |

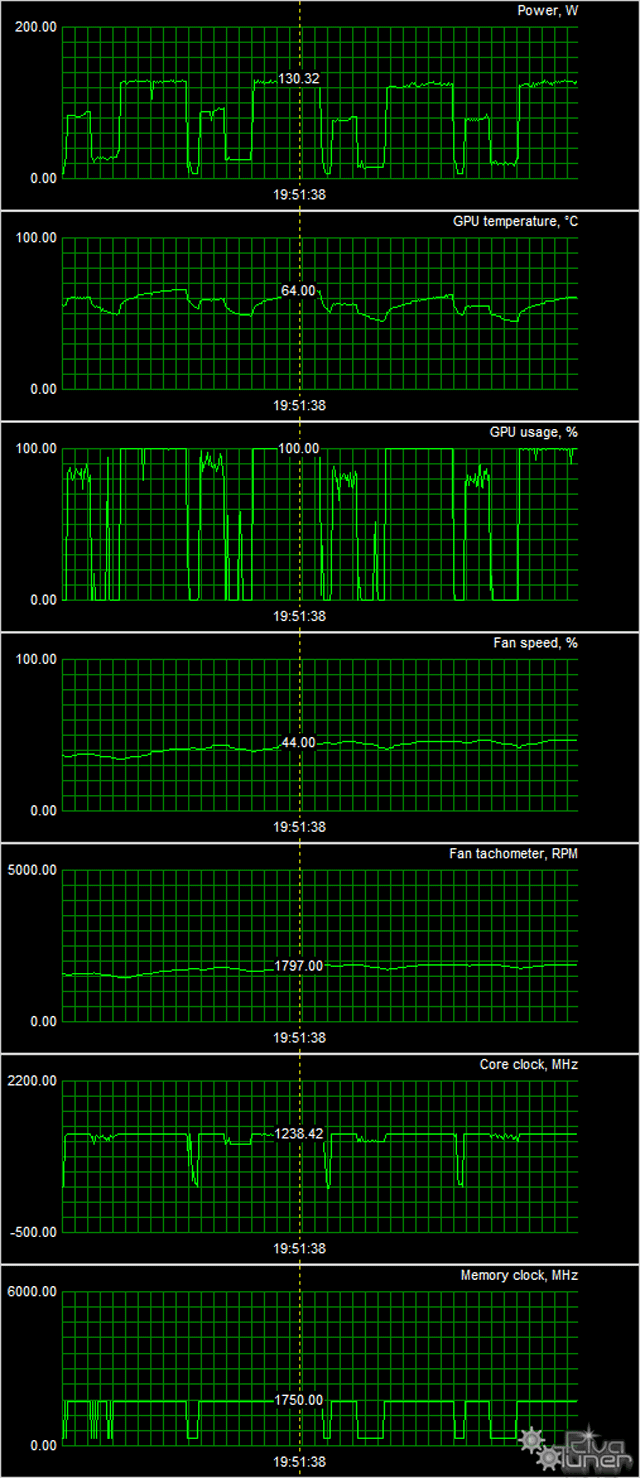

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 31 °C, вентиляторы не работали. Шум был равен фоновому — 18,0 дБА.
При просмотре фильма с аппаратным декодированием температура поднималась до 51 °C, после чего вентиляторы включались и работали на частоте 610 оборотов в минуту. Уровень шума едва заметно вырастал — до 20,0 дБА, что практически невозможно различить ухом.
В режиме максимальной нагрузки в 3D температура достигала 64 °C. Вентиляторы при этом раскручивались до 1797 оборотов в минуту, шум вырастал до 30,0 дБА, то есть данную СО можно отнести к средним по шумности решениям.

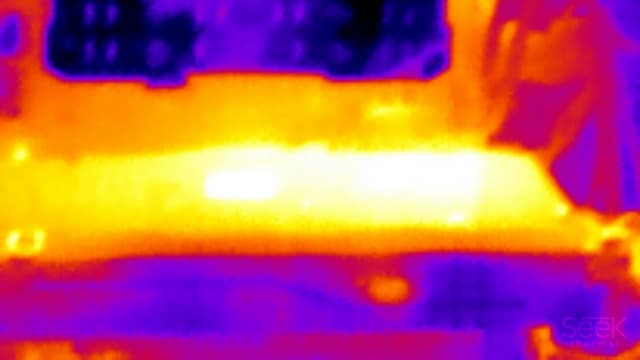

Термоснимок
Наибольший нагрев — в зоне отверстия в пластине напротив GPU.

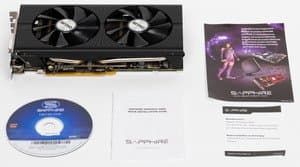

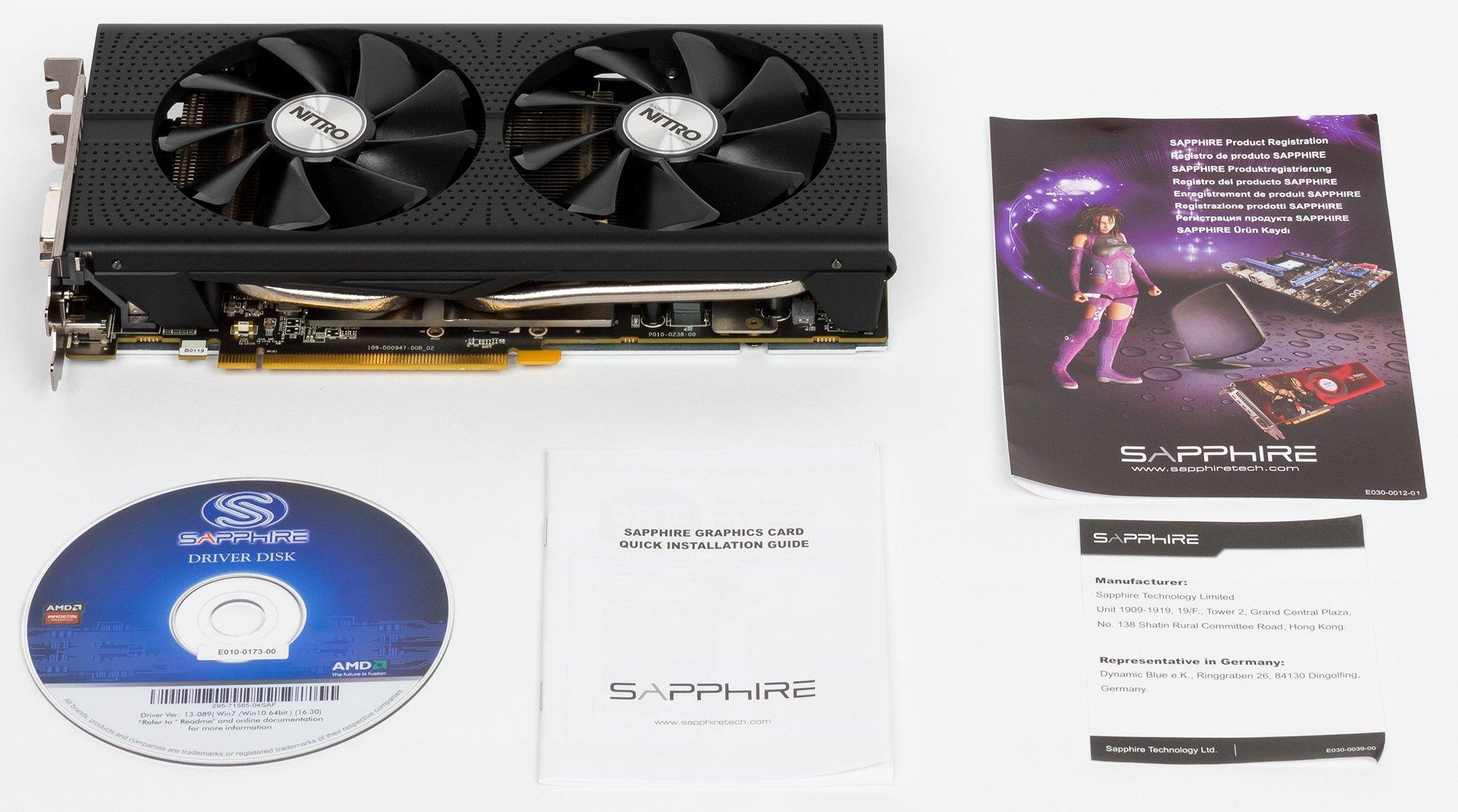

| Комплектация | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.12.2;
- драйверы Nvidia версии 376.33;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)
- Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)
- Grand Theft Auto V (Rockstar Games/Rockstar Games, DirectX 11)
- The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)
- BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)
- Tom Clancy's The Division (Ubisoft Massive/Ubisoft, DirectX 11)
- Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)
- Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)
- Hitman (2016) (IO Interactive/Square Enix, DirectX 12)
- Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)
Результаты тестов: сравнение производительности
- Fallout 4
- Rise Of The Tomb Raider
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- BattleField 1
- Tom Clancy's The Division
- Deus Ex: Mankind Divided
- Far Cry Primal
- Hitman (2016)
- Ashes Of The Singularity
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 470 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина января 2017 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 13 | Sapphire Nitro+ Radeon RX 470 4 ГБ, 1126—1266/7000 | 2120 | 1544 | 13727 |
| 14 | RX 470 4 ГБ, 926—1270/6600 | 2060 | 1519 | 13562 |
| 16 | R9 380 4 ГБ, 970/970/5700 | 1580 | 1213 | 13028 |
| 17 | GTX 1050 Ti 4 ГБ, 1290—1690/7000 | 1560 | 1447 | 10780 |
| 18 | GTX 960 2 ГБ, 1126—1342/7000 | 1260 | 962 | 13100 |
Комментарий к Рейтингам iXBT.com
Radeon RX 470 на текущий момент не имеет прямого конкурента из стана GeForce и находится по цене примерно посредине между GeForce GTX 970 и GTX 1050 Ti. Приведенные результаты тестирования подтверждают корректность такого ценового позиционирования. Показатели ускорителя Sapphire выше аналогичных для среднестатистического Radeon RX 470 (референс-карты) на 2,7%, то есть разница не превосходит погрешности измерения.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина января 2017 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 01 | Sapphire Nitro+ Radeon RX 470 4 ГБ, 1126—1266/7000 | 1544 | 2120 | 13727 |
| 02 | RX 470 4 ГБ, 926—1270/6600 | 1519 | 2060 | 13562 |
| 04 | GTX 1050 Ti 4 ГБ, 1290—1690/7000 | 1447 | 1560 | 10780 |
| 08 | R9 380 4 ГБ, 970/970/5700 | 1213 | 1580 | 13028 |
| 19 | GTX 960 2 ГБ, 1126—1342/7000 | 962 | 1260 | 13100 |
Комментарий к Рейтингам полезности
На момент написания материала цена ускорителя Sapphire была выше, чем у среднестатистического Radeon RX 470 4 ГБ, но на совсем крохотную величину, так что победа в рейтинге досталась карте Sapphire. Кроме того, ускоритель Sapphire смотрится более выгодно, чем обе конкурирующие референсные карты Nvidia.
Sapphire Nitro+ Radeon RX 470 (4 ГБ) — хороший вариант ускорителя среднего класса, который демонстрирует производительность чуть выше, чем у референс-карты, и имеет прекрасное соотношение цены и возможностей. Как мы уже отмечали, RX 470 может стать отличным приобретением для среднего геймера, довольствующегося разрешением Full HD при максимальном использовании графических возможностей, благо последнее поколение Radeon поддерживает все современные новшества в этой области. У карты Sapphire относительно тихий кулер с регулируемой подсветкой.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за январь 2017 года)
награду получила карта:
- Sapphire Nitro+ Radeon RX 470 4 ГБ 256-битной GDDR5
