Видеоускоритель Sapphire ITX Compact R9 380 2G OC

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire ITX Compact R9 380 2G OC 2 ГБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire ITX Compact R9 380 2G OC 2 ГБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 380 (Antigua)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц980970
Частота работы памяти (физическая (эффективная)), МГц1400 (5600)1425 (5700)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU28
Число операций (ALU) в блоке64
Суммарное число операций (ALU)1792
Число блоков текстурирования (BLF/TLF/ANIS)112
Число блоков растеризации (ROP)32
Размеры, мм170×100×35255×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт184188
В режиме 2D, Вт5052
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА21,522
В режиме 2D (просмотр видео), дБА21,522
В режиме максимального 3D, дБА3641
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 1.4, 2×mini-DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет2
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит (на лицевой стороне PCB).

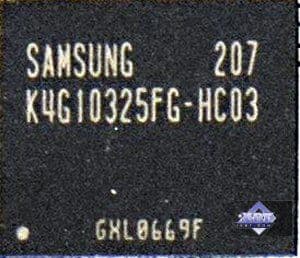

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

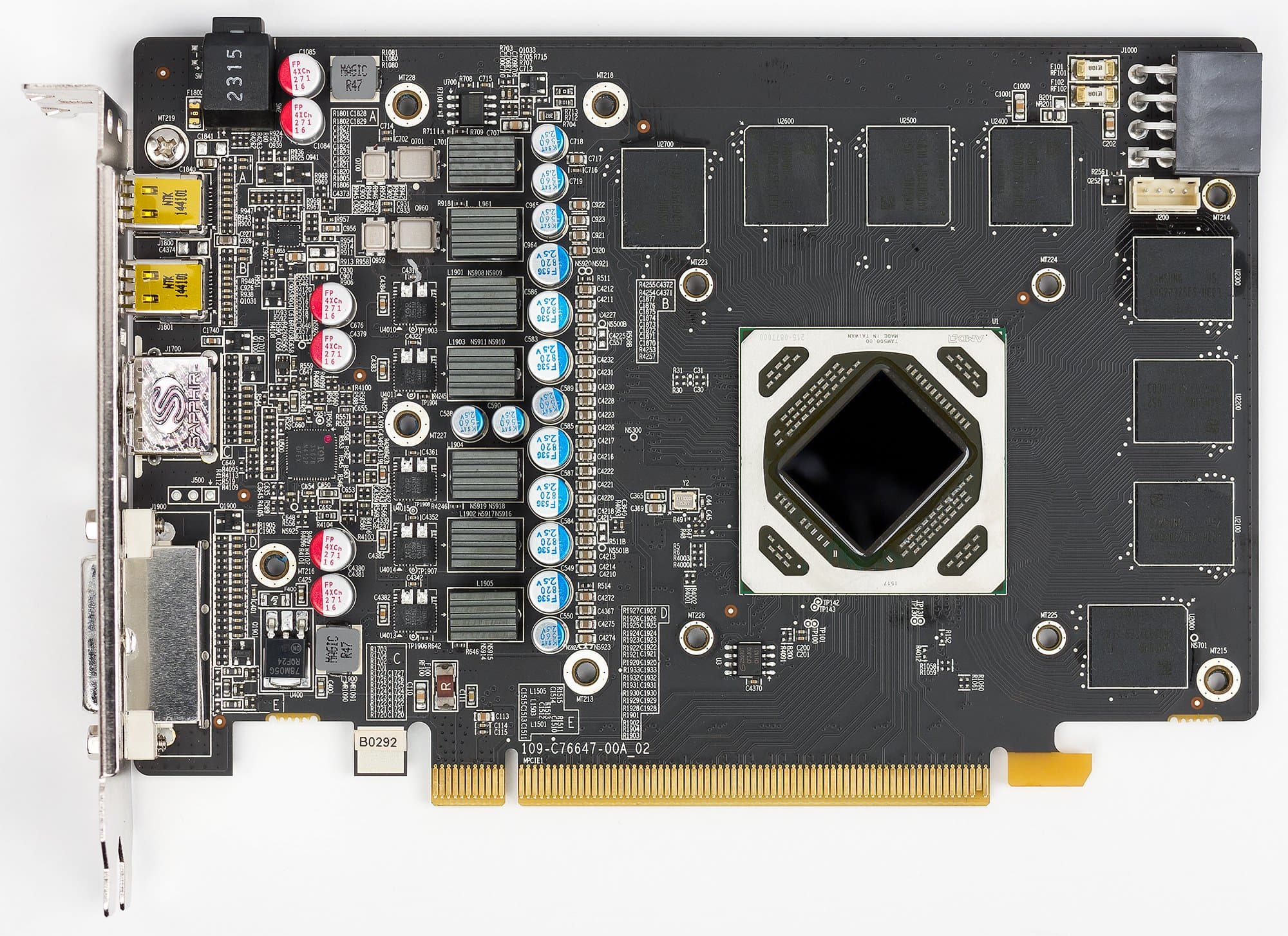

Вид спереди
Sapphire ITX Compact R9 380 2G OC 2 ГБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

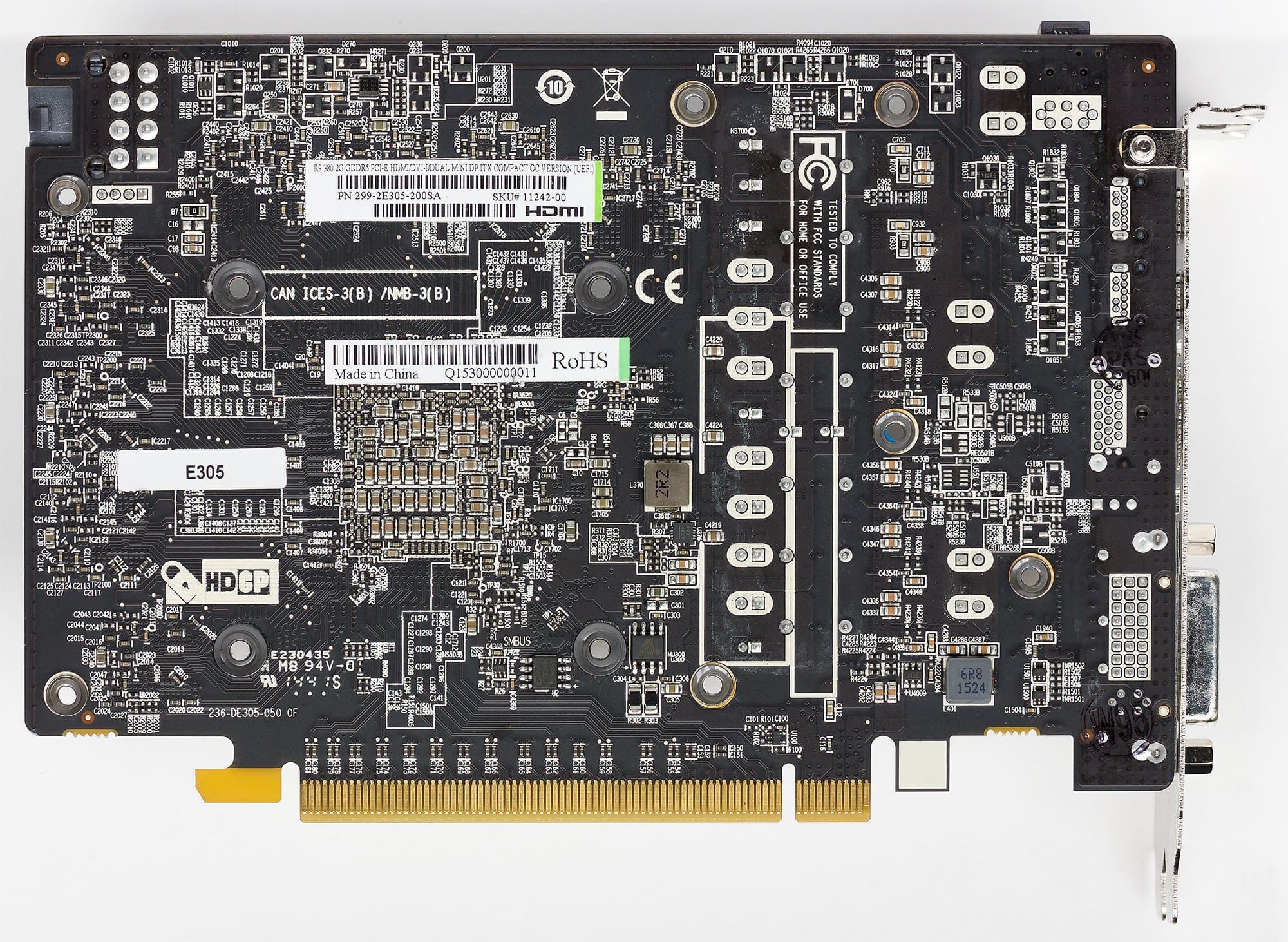

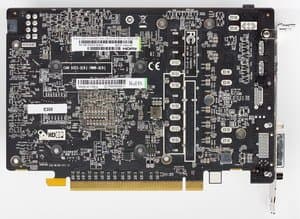

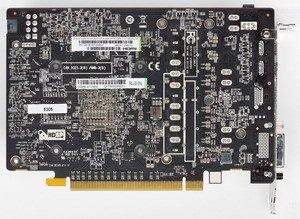

Вид сзади
Sapphire ITX Compact R9 380 2G OC 2 ГБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

Как следует из названия, эта видеокарта Sapphire ориентирована на компактные системы, так что ее PCB и кулер заметно уменьшены в размерах относительно стандартных.

Напоминаем, что Radeon R9 380 основан на ядре с кодовым названием Antigua, которое, по сути, является копией хорошо известного по Radeon R9 285 ядра с кодовым названием Tonga (чип обновили, вышла новая ревизия, в которой в основном уделили внимание энергосбережению). Поэтому все карты на базе R9 380 могут быть очень похожи на свои аналоги на R9 285, и именно с ними мы и сравниваем.

Традиционно переделан блок питания: используется цифровой контроллер IOR 35678, управляющий 6+1-фазной схемой питания. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые, согласно заявлению производителя, на 10% холоднее и на 25% экономичнее. Есть еще мнение, что использование таких катушек уменьшает (ликвидирует) всем хорошо известный свист дросселей при нагрузках.

Видеокарта имеет систему Dual BIOS: переключателем на верхнем торце можно задавать запуск карты со старым обычным BIOS, или с новым UEFI BIOS, который обеспечивает более быструю загрузку на современных материнских платах. Заодно это определенная защита на случай неудачной прошивки BIOS (карта все равно запустится, используя другой BIOS).

Разумеется, данный ускоритель можно разогнать выше фабрично установленных частот работы с помощью фирменной утилиты Sapphire TriXX, которая поставляется с картой и свежую версию которой можно скачать с сайта производителя.

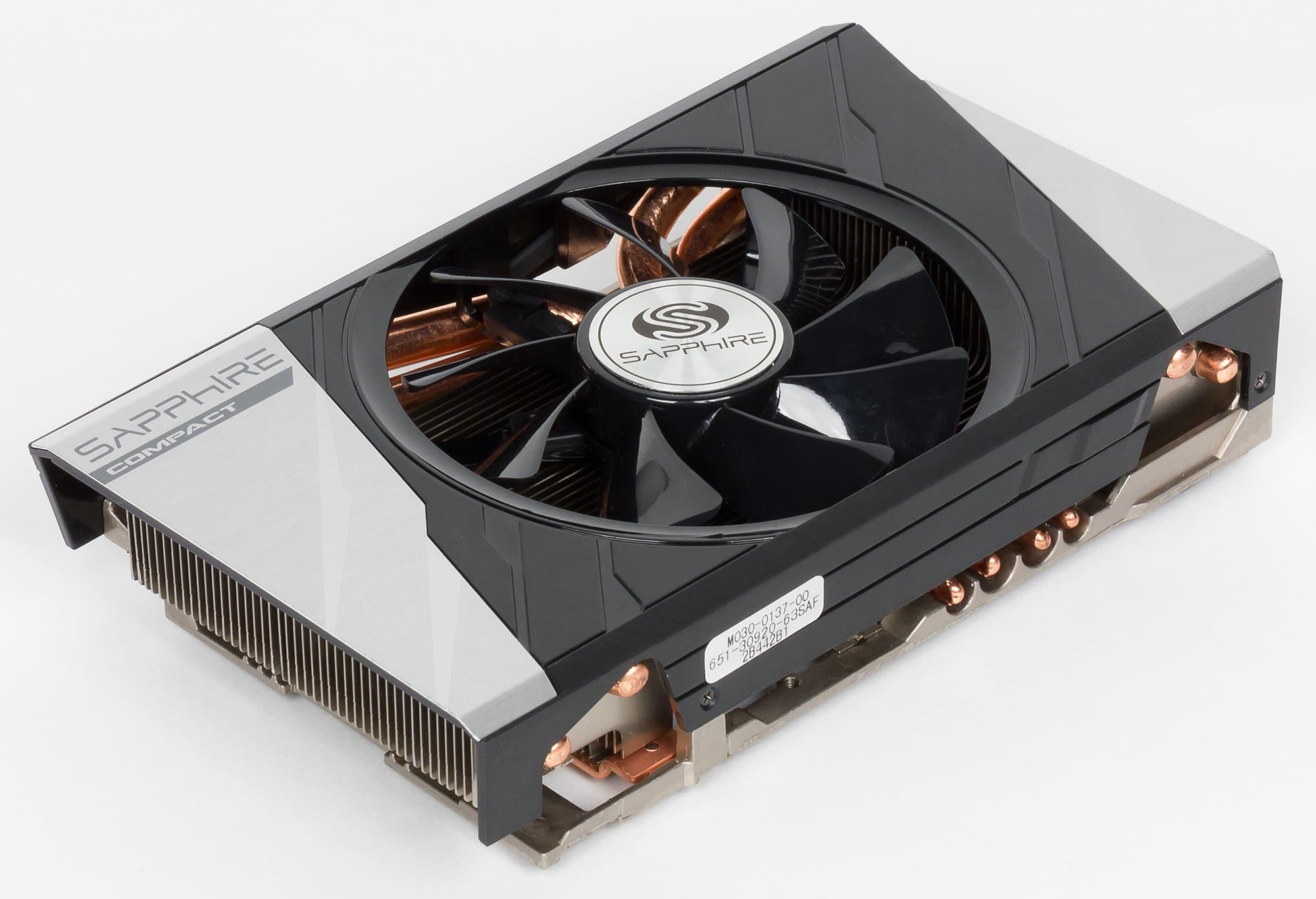

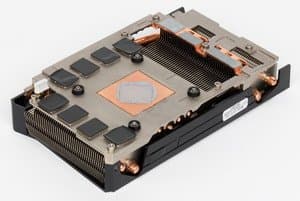

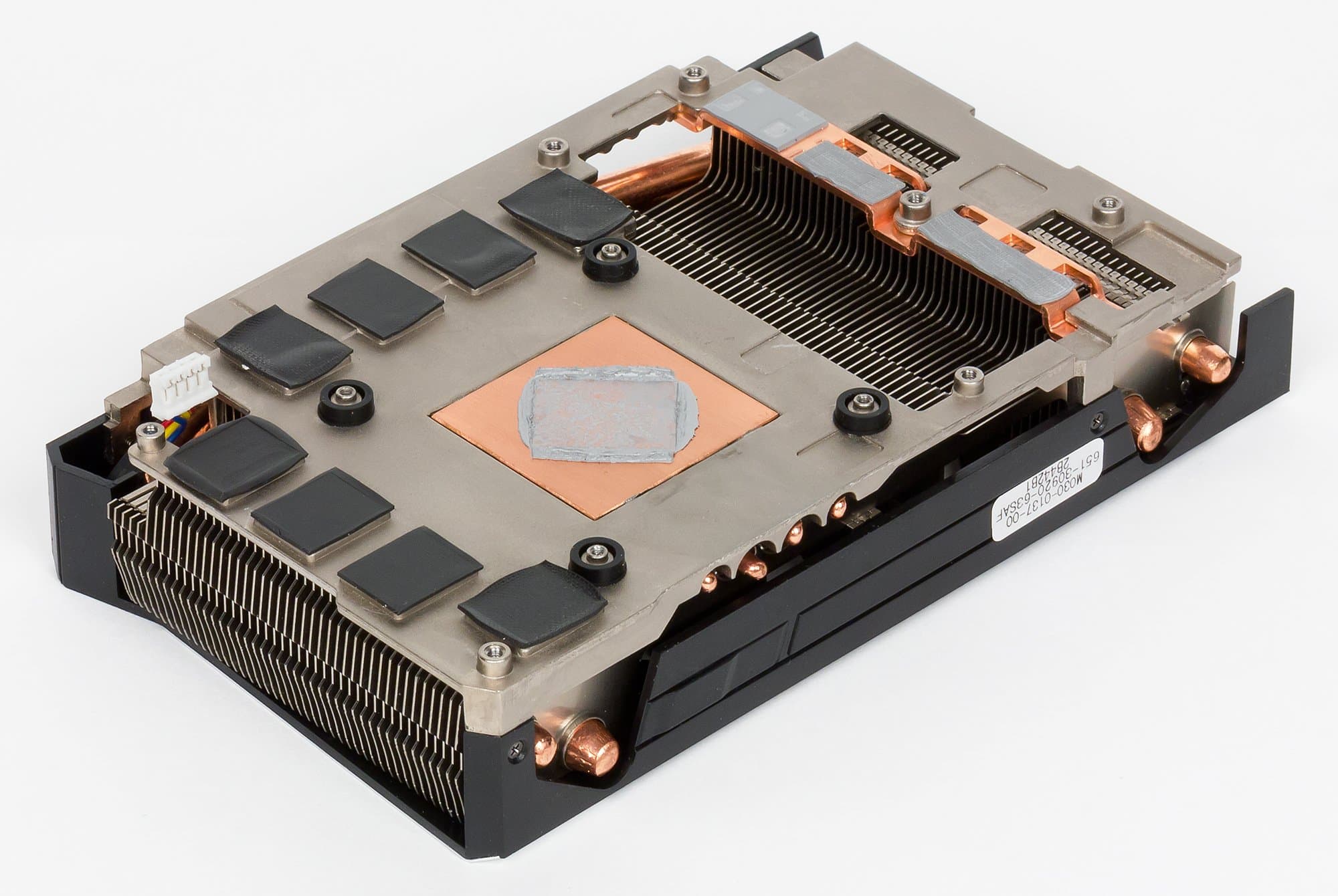

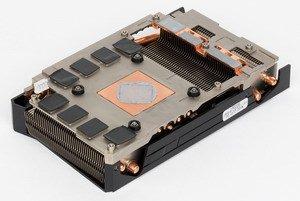

Система охлаждения
Основной СО является массивный радиатор с никелированными пластинами. Тепловые трубки, впрессованные в подошву, помогают равномерно распределять отведенное тепло по пластинам.

Поверх радиатора установлен кожух со 100-миллиметровым вентилятором, который, по заявлению производителя, имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (мы вентилятор не разбирали).

Микросхемы памяти и силовые транзисторы охлаждаются основным радиатором.

После 6-часового прогона под нагрузкой максимальная температура GPU не превысила 71 градус, что является хорошим результатом для видеокарты такого уровня.

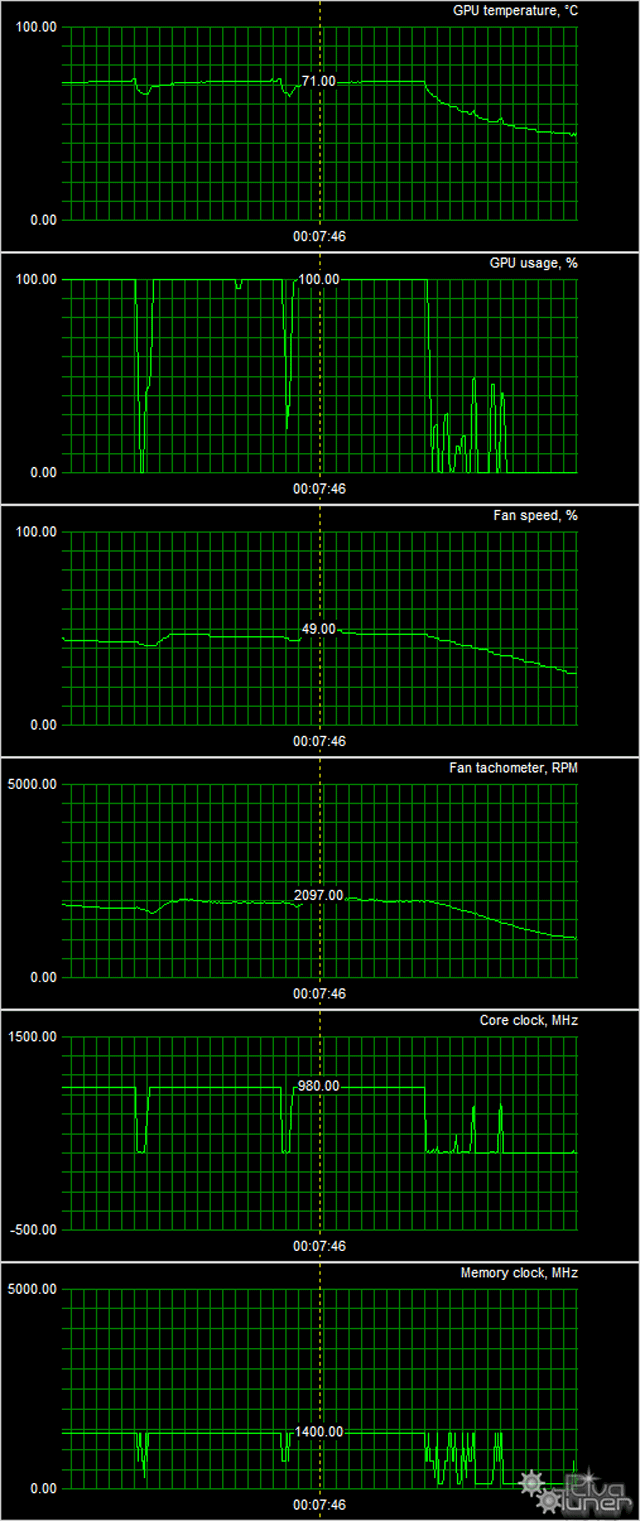

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 29 °C, вентилятор работал на частоте примерно 900 оборотов в минуту, шум был почти на уровне фонового.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 44 °C, вентилятор работал на той же частоте вращения, уровень шума почти не изменялся и составлял 21,5 дБА.

В режиме максимальной нагрузки в 3D температура достигала 71 °C, вентиляторы при этом раскручивались до 2087 оборотов в минуту, шум вырастал до 36 дБА. В целом СО умеренно шумная и уж точно превосходит по этому параметру референсный кулер.

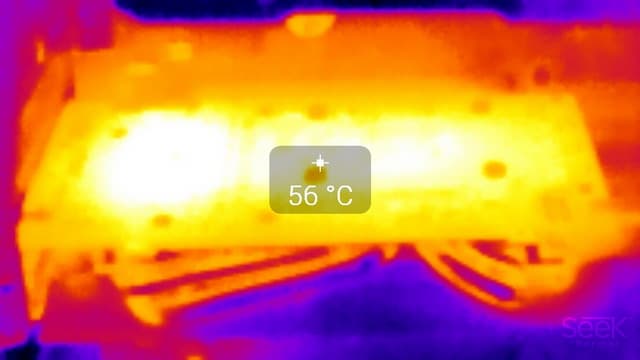

Термоснимок



Наиболее нагретая часть — в районе преобразователей напряжения.

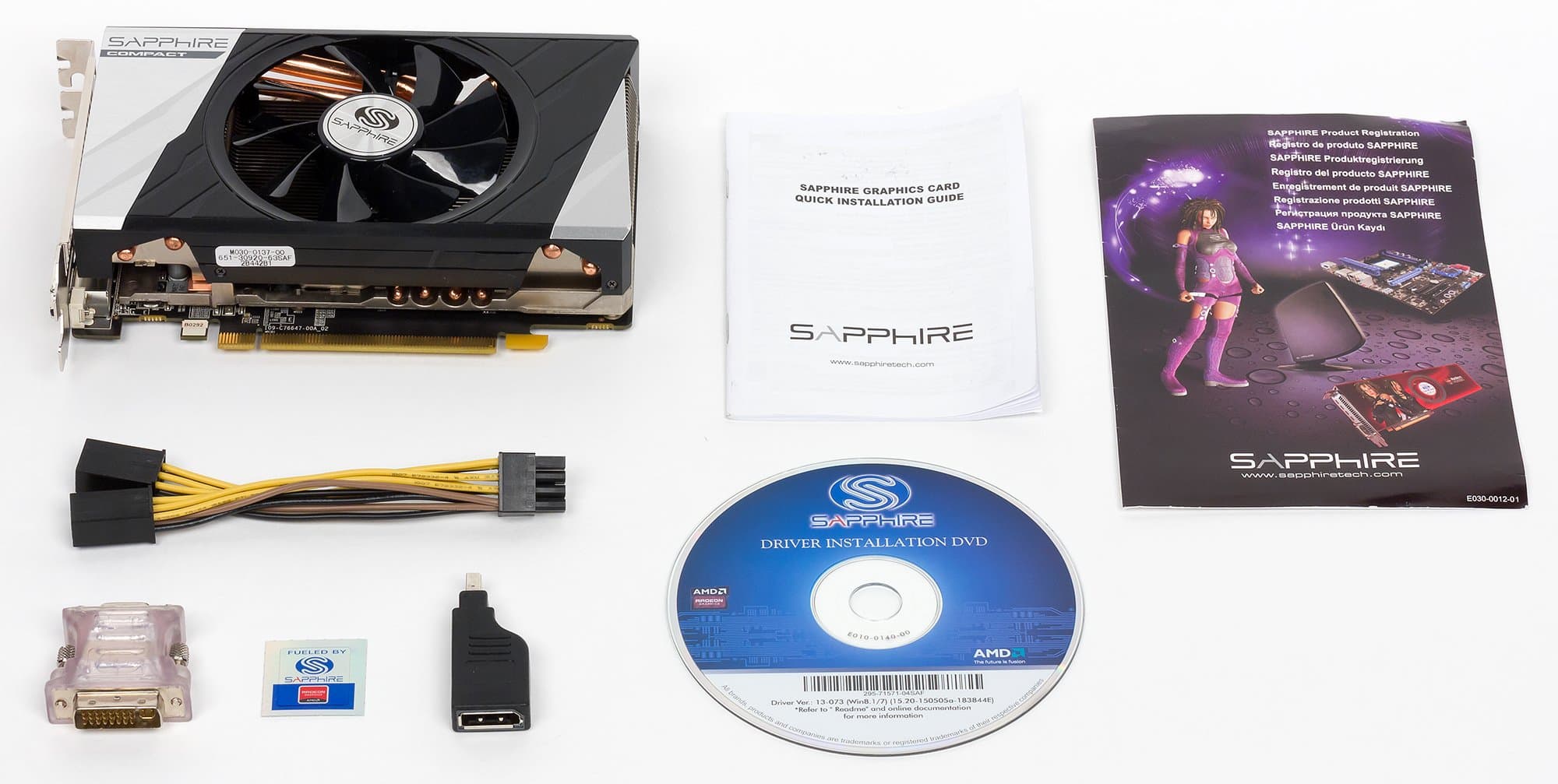

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптеры DVI-to-VGA, mini-DP-to-DP, разветвитель питания и фирменную наклейку.

Упаковка
Карта попала к нам без коробки, просто в пакете.

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Crimson Edition 16.1;
  • драйверы Nvidia версии 361.43;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy's Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 380 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина февраля 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
17R9 380 4 ГБ, 970/970/57001290498259
18Sapphire ITX R9 380 2 ГБ, 980/980/56001210517234
19GTX 760 2 ГБ, 980—1033/60001210560216
20GTX 960 2 ГБ, 1126—1342/70001110470236

Комментарий к Рейтингам iXBT.com


Разница в частотах у карты Sapphire и референс-карты настолько мала, что на производительности это почти не сказывается, однако вследствие вдвое меньшего объема памяти ускоритель Sapphire все же немного уступил базовому варианту R9 380 с 4 ГБ. R9 380 на рынке конкурирует с GeForce GTX 960 (а ранее — с GTX 760), и в этом соперничестве побеждает.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейсередина февраля 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01GTX 760 2 ГБ, 980—1033/60005601210216
05Sapphire ITX R9 380 2 ГБ, 980/980/56005171210234
07R9 380 4 ГБ, 970/970/57004981290259
10GTX 960 2 ГБ, 1126—1342/70004701110236

Комментарий к Рейтингам полезности


Уходящий с рынка GTX 760 продается сейчас задешево (это распродажи складских остатков), поэтому его в этом сравнении можно не учитывать. А против GTX 960 при текущих ценах Radeon R9 380 выглядит очень привлекательно.

Sapphire ITX Compact R9 380 2G OC (2 ГБ) — очень хорошее решение среднего уровня (ценового диапазона 200—280 долларов), выигрывающее у конкурентов и по чистой производительности, и по производительности с учетом цены. У карты высокоэффективная и умеренно шумная система охлаждения, она занимает 2 слота в системном блоке и очень короткая, так что это отличное решение для любителей мини-корпусов. Минусов у данного ускорителя практически нет — во всяком случае, мы не считаем существенным отсутствие поддержки HDMI 2.0, которая есть у конкурента в лице GTX 960. Не считаем мы серьезным недостатком и уменьшенный до 2 ГБ объем памяти: для карт такого уровня приемлемые разрешения — Full HD или ниже, а там редко требуется больше 2 гигабайт локальной памяти.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за февраль 2016 года)

награду получила карта:

  • Sapphire ITX Compact R9 380 2G OC 2 ГБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 380 2 ГБ — $232 (на 01.06.16) GTX 960 — $182 (на 01.06.16)
R9 380 2 ГБ — $232 (на 01.06.16) GTX 760 — $212 (на 01.06.16)
Sapphire ITX Compact R9 380 2G OC 2 ГБ — Н/Д(0), T-12650316 R9 380 2 ГБ — $232 (на 01.06.16)
Предложения Sapphire ITX Compact R9 380 2G OC 2 ГБ
L-12650316-10


Благодарим компанию Sapphire Russia
и лично Елену Зарубину
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
