Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1060 Xtreme Gaming 6 ГБ 192-битной GDDR5
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte GeForce GTX 1060 Xtreme Gaming 6 ГБ 192-битной GDDR5 (GV-N1060XTREME-6GD, P/N 4 719331 331313) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1060 (GP106) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1645—2075 (OC Mode)/1620—2058 (Gaming Mode) | 1507—1860 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2079 (8316) (OC Mode)/2041 (8164) (Gaming Mode) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 10 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1280 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Размеры, мм | 285×120×60 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 121 | 117 |
| В режиме 2D, Вт | 31 | 28 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 24,0 | 26,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

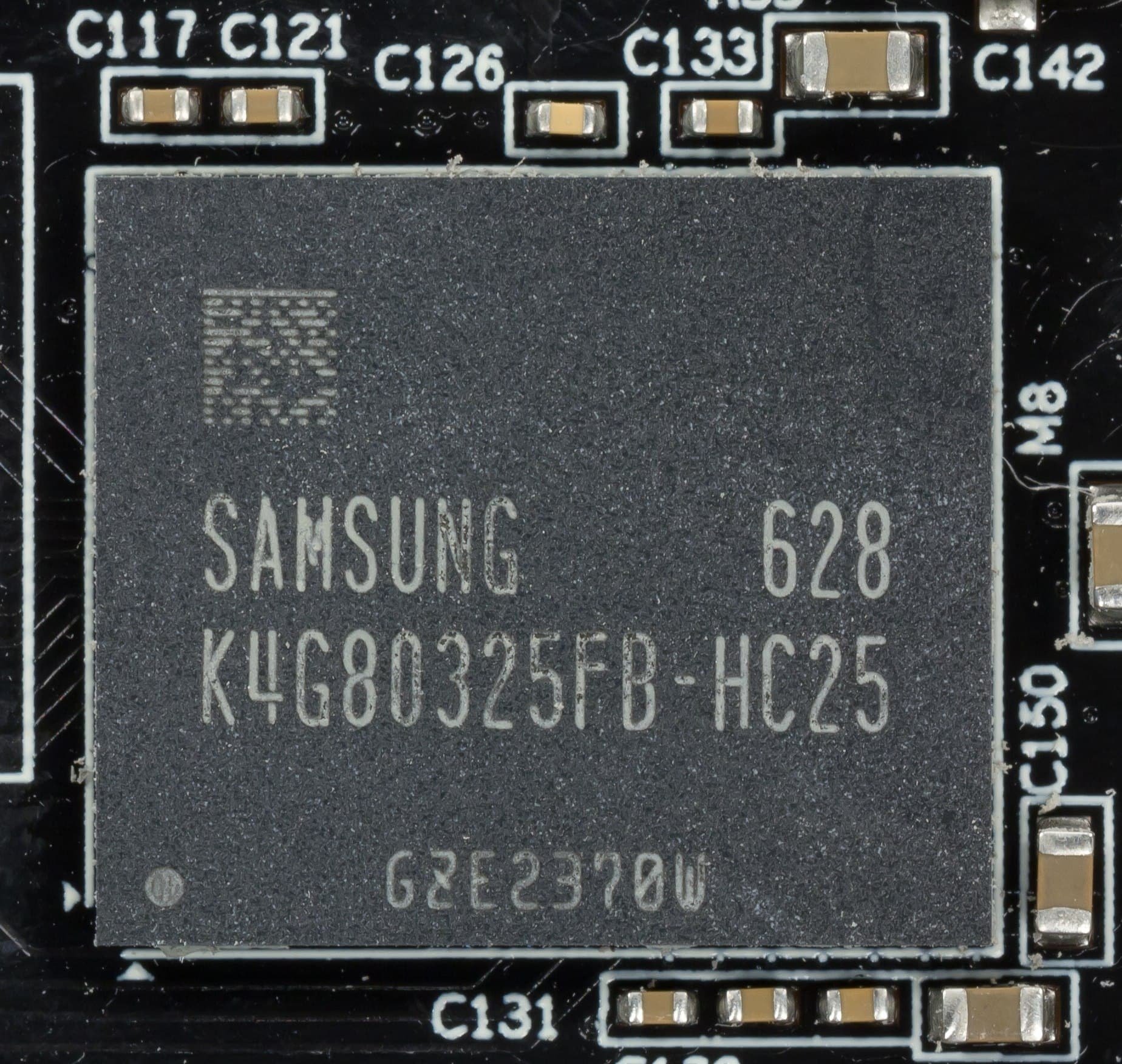

Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

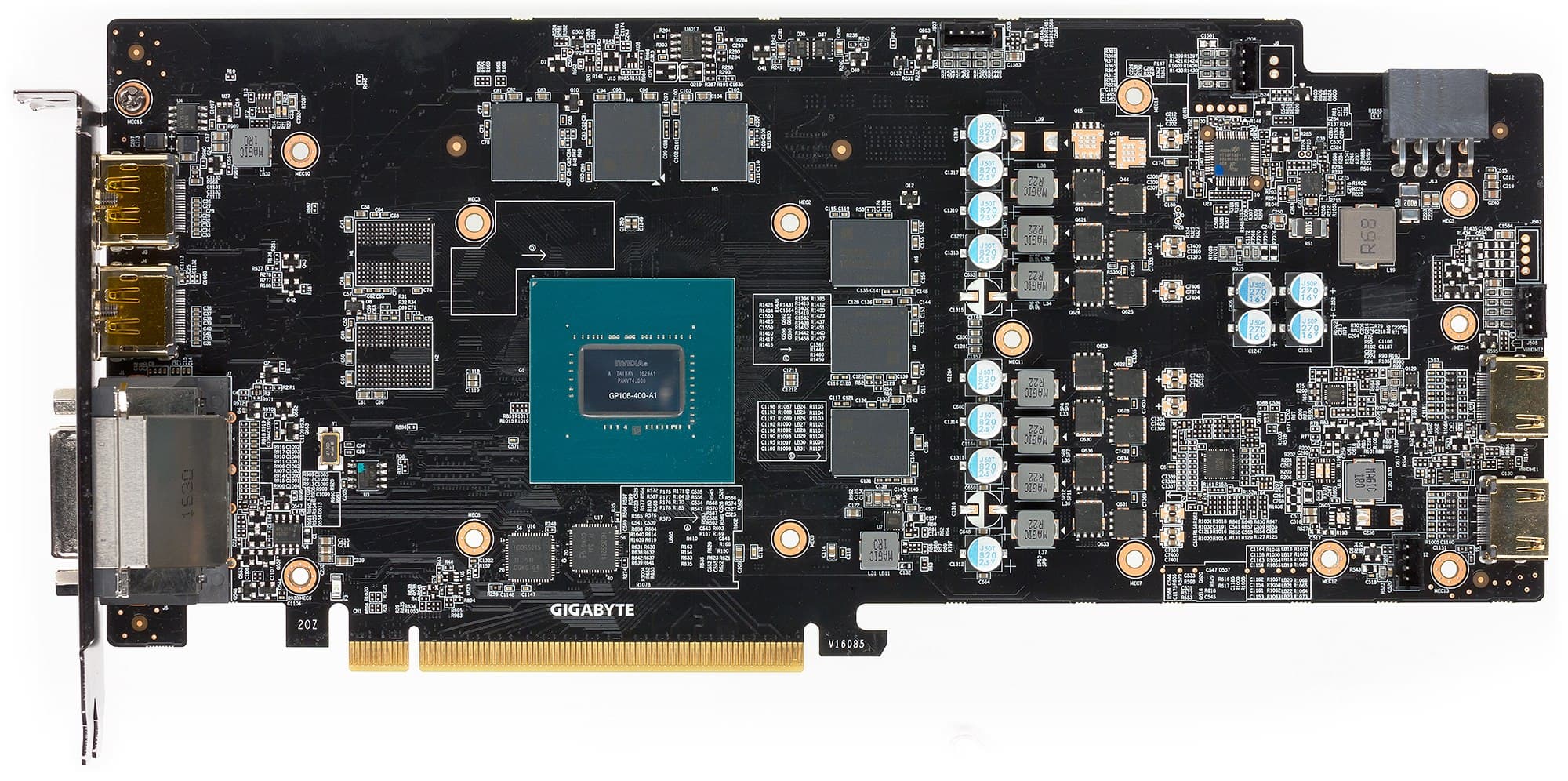

| Вид спереди | |
| Gigabyte GeForce GTX 1060 Xtreme Gaming 6 ГБ 192-битной GDDR5 | Reference Nvidia GeForce GTX 1060 |
 |  |

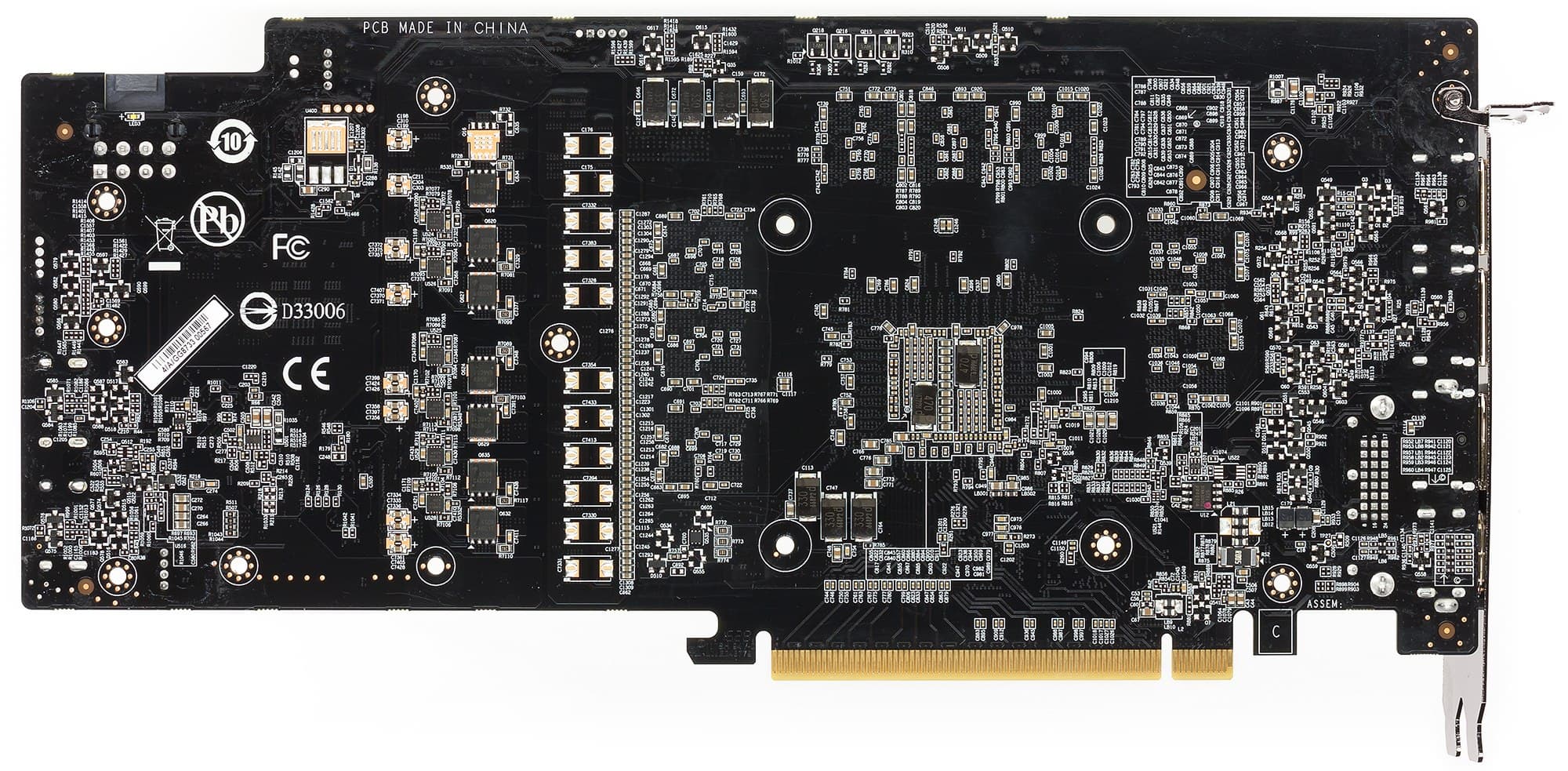

| Вид сзади | |
| Gigabyte GeForce GTX 1060 Xtreme Gaming 6 ГБ 192-битной GDDR5 | Reference Nvidia GeForce GTX 1060 |
 |  |
Мы знаем, что практически все ускорители компании Gigabyte полностью спроектированы собственными инженерами (а не являются копиями референс-карт). Это относится и к данному продукту.
Система питания имеет 7 фаз (6 для GPU и 1 для памяти), что дает возможность регулировать вольтажи с очень малым шагом для достижения максимального разгона при сохранении стабильной работоспособности и защите элементов от перегорания. Преобразователь питания управляется цифровым контроллером uP9511P производства uPI Semiconductor. Ускоритель поддерживает функцию мониторинга, за которую отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Стоит упомянуть и технологию производства PCB — Ultra Durable, которая подразумевает двойные медные слои в текстолите и набор высококачественных дросселей и твердотельных конденсаторов. Все это снижает нагрев карты, а также может повысить шанс отсутствия свиста катушек при работе ускорителя.
Стоит акцентировать внимание на прилично повышенных (на 11,5%) частотах работы ускорителя относительно стандартных параметров референс-карты, что может обеспечить прирост производительности порядка 10% в зависимости от разрешения и режима работы.

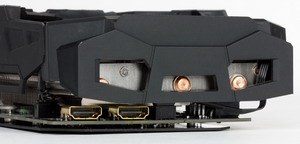

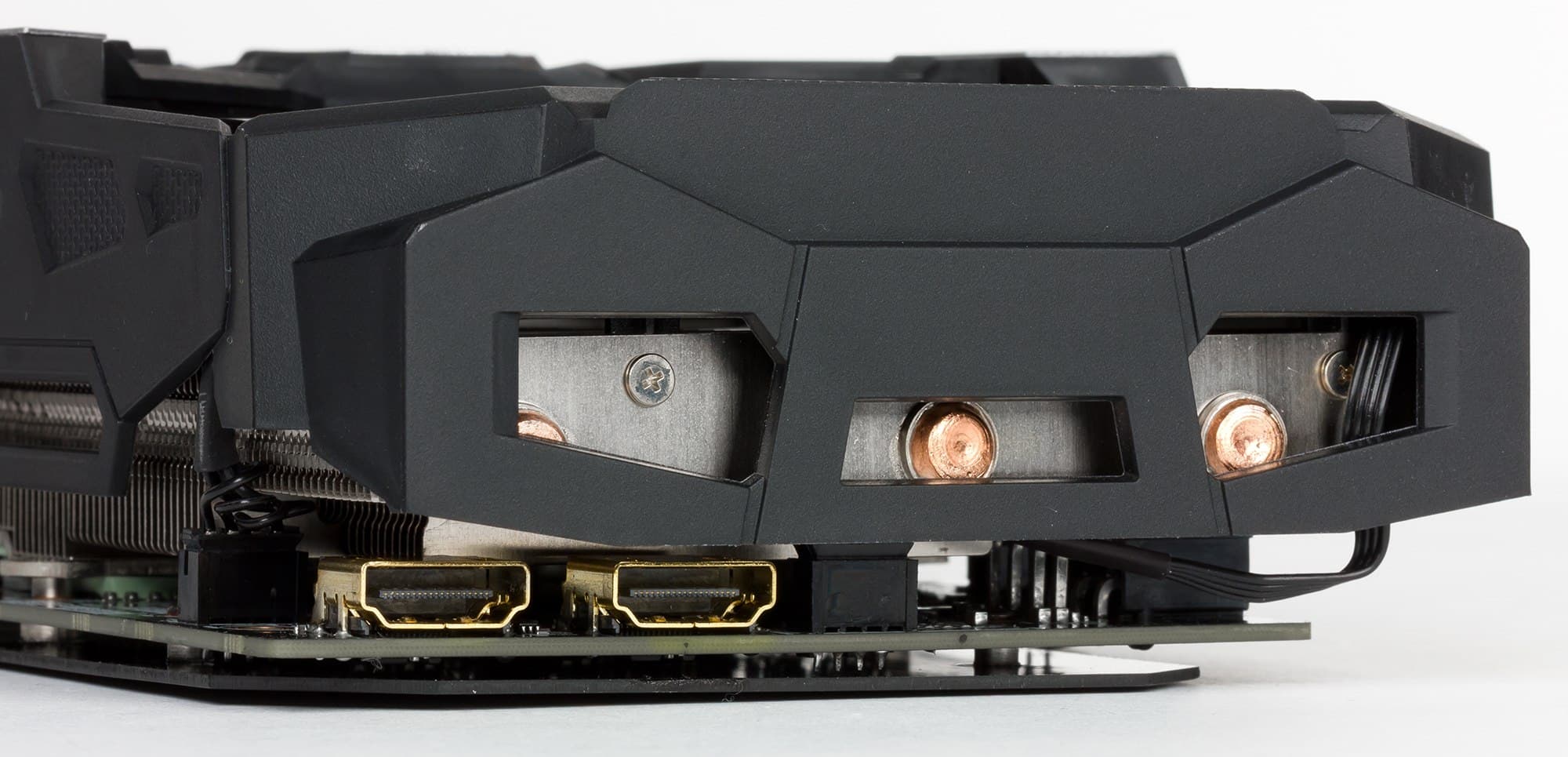

Теперь насчет готовности к VR. Надо заметить, что основной набор видеовыходов здесь стандартен, однако в хвостовой части карты можно увидеть 2 дополнительные выхода HDMI. К ним подключаются кабели устройств VR (виртуальной реальности), поэтому данный ускоритель полностью готов для работы совместно с очками VR (а его производительность вполне достаточна для такой работы).
| Система охлаждения | |
|---|---|

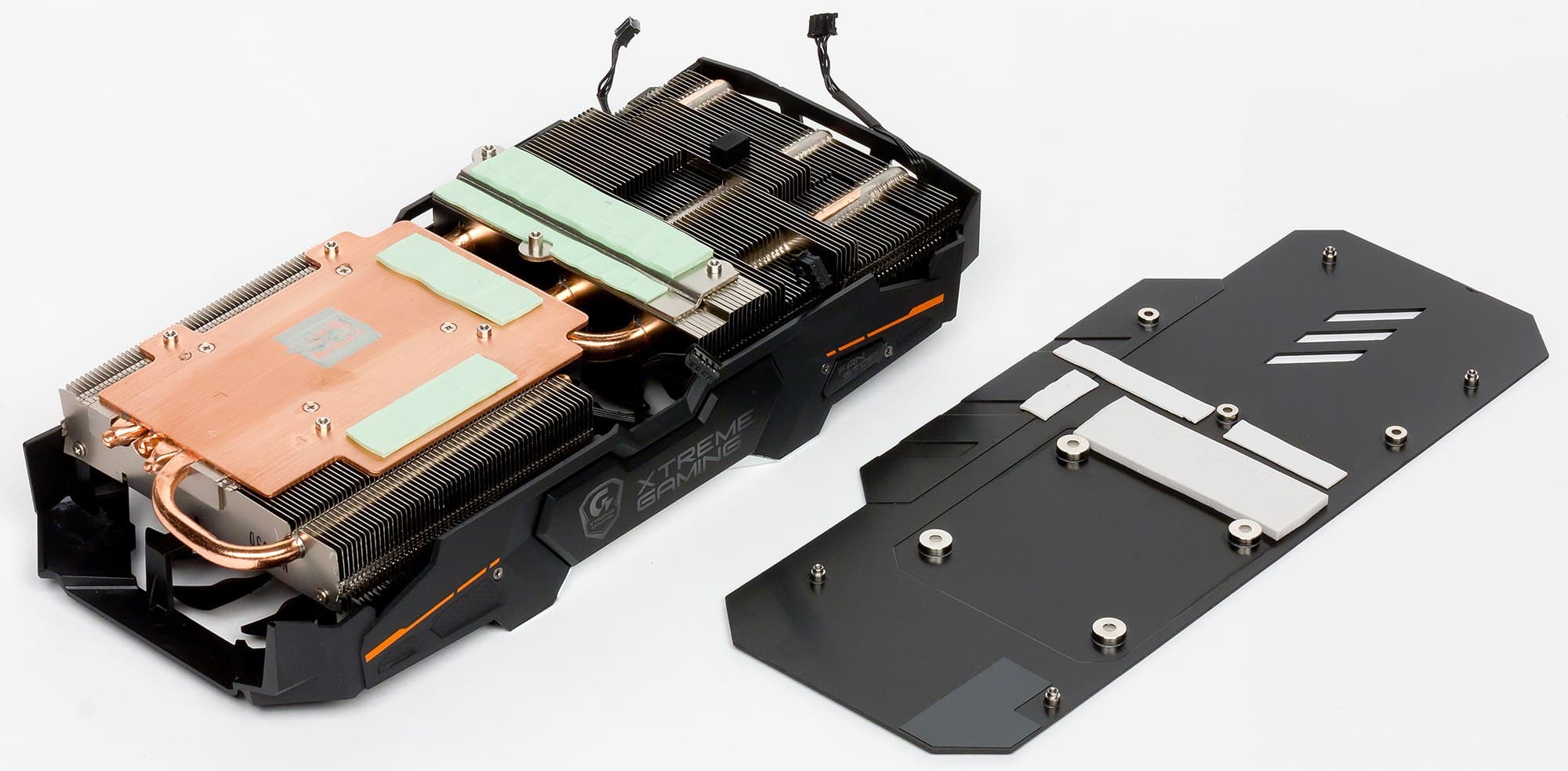

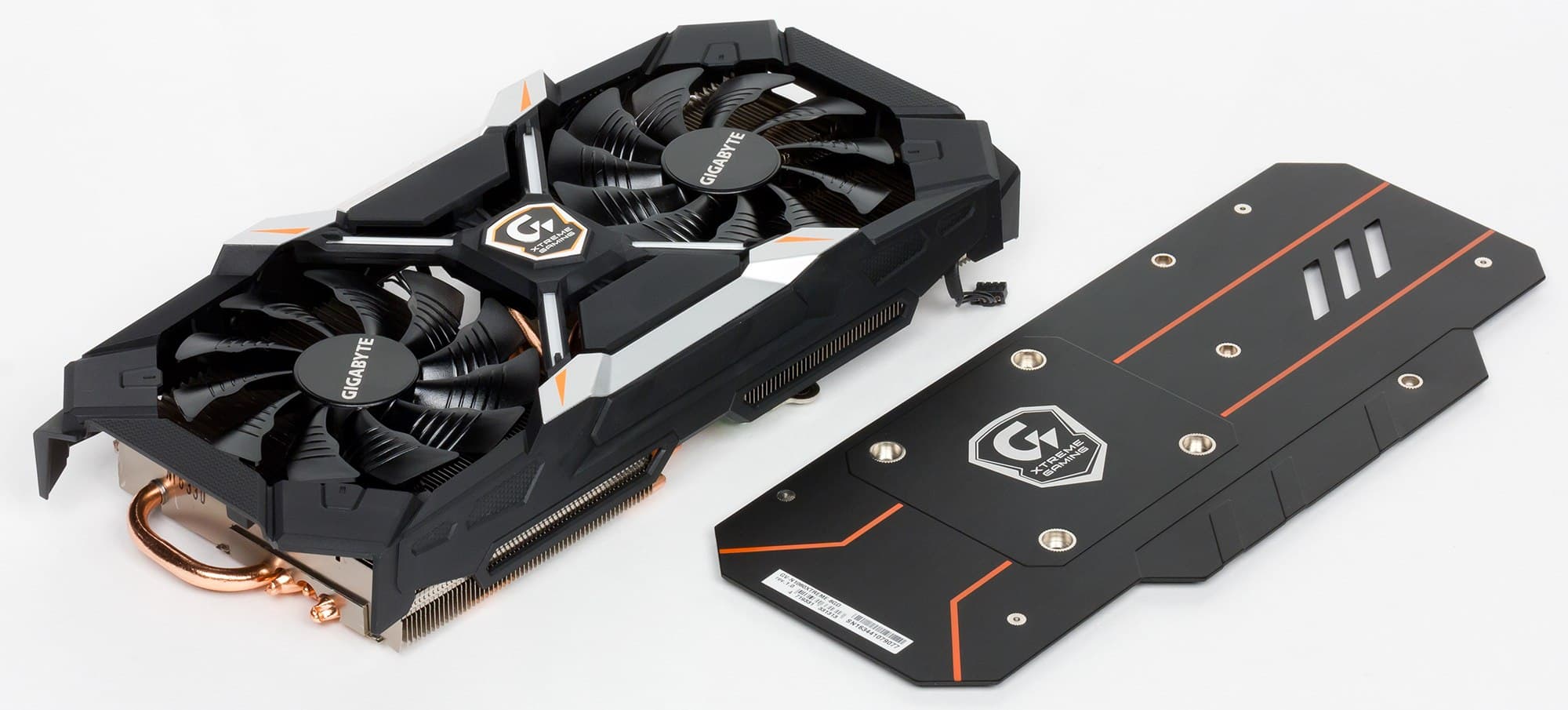

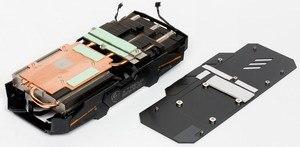

Главной частью кулера серии WindForce являются два массивных пластинчатых никелированных радиатора, соединенных между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора. Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. У этих вентиляторов (Gigabyte называет их Stack Fan) не только особый профиль лопастей крыльчатки, но и разное направление вращения, что создает эффект «шестеренок». По словам производителя, это позволяет резко увеличить КПД охлаждения радиаторов. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 50-55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы. Микросхемы памяти охлаждаются основной пластиной (вместе с ядром), а силовые транзисторы — отдельной пластиной, прикрученной ко второму радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 60 градусов, что является великолепным результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 29 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 39 °C, вентиляторы так и не включались. Уровень шума не изменялся (20,0 дБА).
В режиме максимальной нагрузки в 3D температура достигала 60 °C. Вентиляторы при этом раскручивались до 1170 оборотов в минуту, шум вырастал лишь до 24,0 дБА, так что данная СО очень тихая, практически бесшумная.
Термоснимок

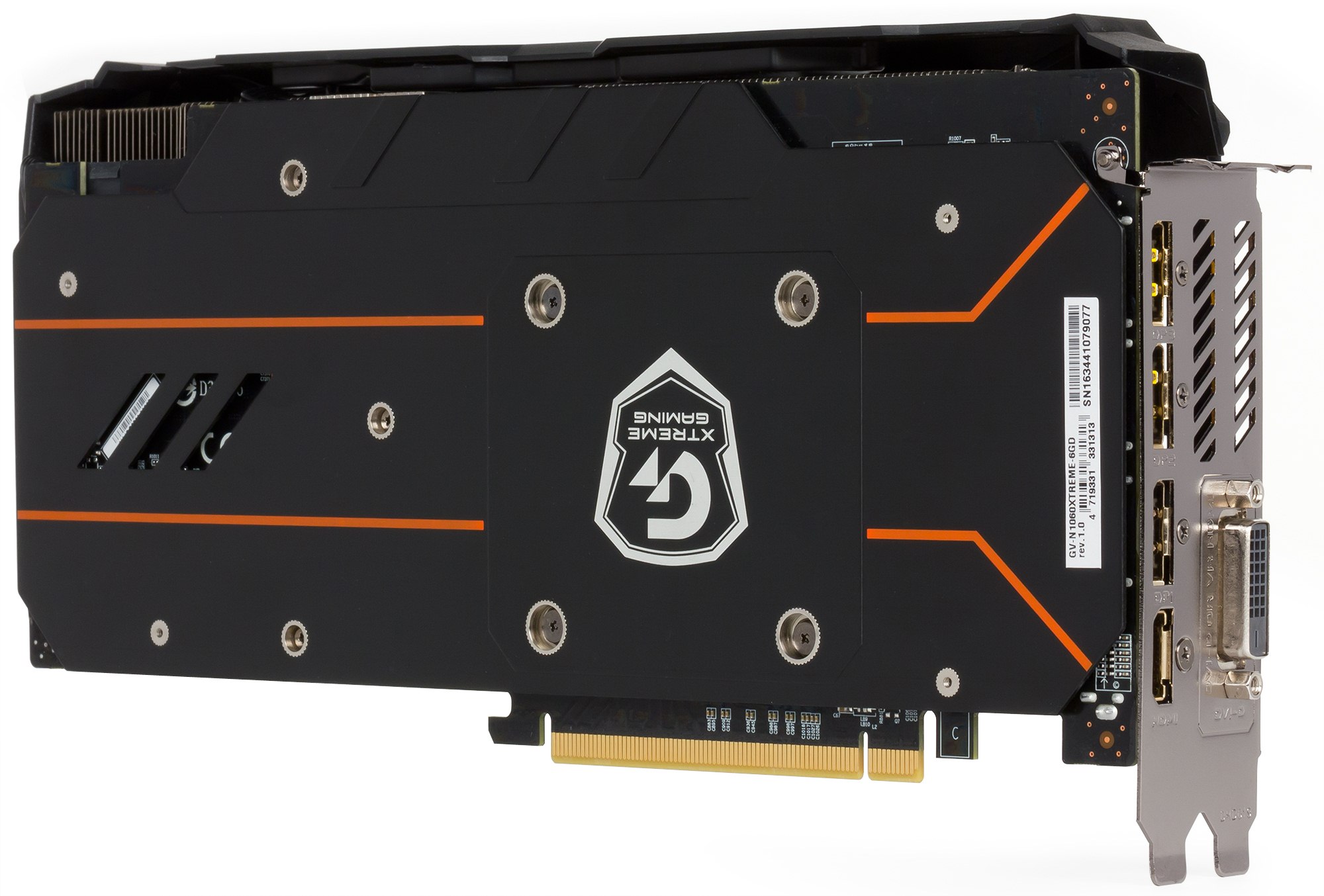

На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.
| Комплектация | |
|---|---|

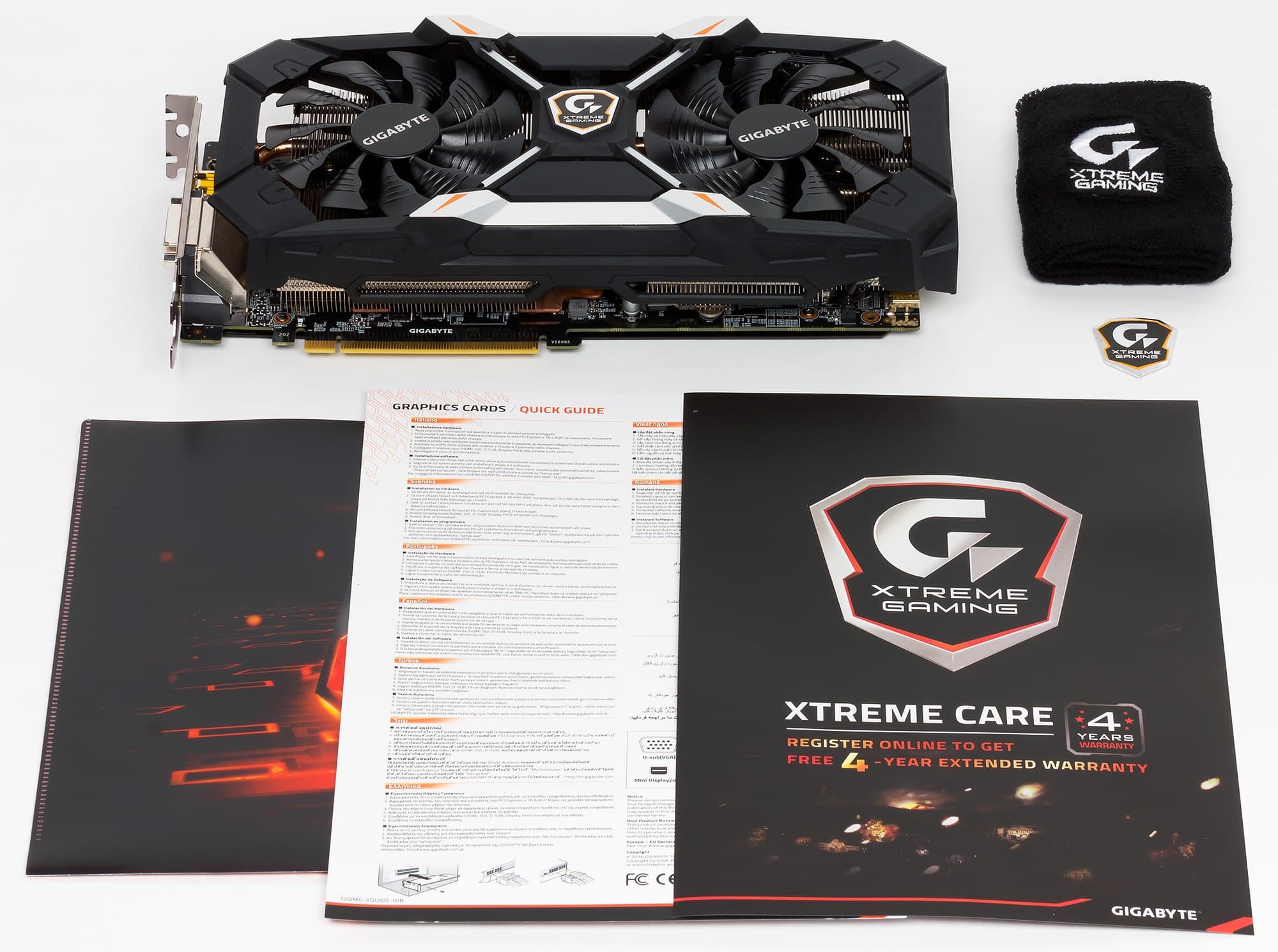

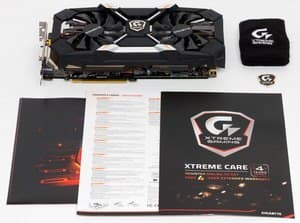

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. У карты Gigabyte базовый комплект плюс бонусы в виде манжеты для защиты запястья и фирменной наклейки. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.10.2;
- драйверы Nvidia версии 375.63;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1060 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец октября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 07 | Gigabyte GTX 1060 Extreme Gaming 6 ГБ, 1645—2075/8316 | 2290 | 716 | 320 |
| 09 | GTX 1060 6 ГБ, 1507—1860/8000 | 2070 | 711 | 291 |
| 10 | GTX 980 4 ГБ, 1126—1266/7000 | 1990 | 481 | 414 |
| 11 | R9 390X 8 ГБ, 1050/1050/6000 | 1890 | 478 | 395 |
| 12 | RX 480 8 ГБ, 1188—1266/8000 | 1820 | 576 | 316 |
| 13 | GTX 970 4 ГБ, 1050—1177/7000 | 1780 | 587 | 303 |
| 14 | R9 390 8 ГБ, 1000/1000/6000 | 1680 | 497 | 338 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты карты Gigabyte обеспечили ей прирост скорости в среднем около 10,5% относительно референсной GTX 1060 и вывели этот ускоритель на первое место в группе. Референсная карта GTX 1060 также опережает остальных конкурентов.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец октября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 01 | Gigabyte GTX 1060 Extreme Gaming 6 ГБ, 1645—2075/8316 | 716 | 2290 | 320 |
| 02 | GTX 1060 6 ГБ, 1507—1860/8000 | 711 | 2070 | 291 |
| 09 | GTX 970 4 ГБ, 1050—1177/7000 | 587 | 1780 | 303 |
| 12 | RX 480 8 ГБ, 1188—1266/8000 | 576 | 1820 | 316 |
| 19 | R9 390 8 ГБ, 1000/1000/6000 | 497 | 1680 | 338 |
| 20 | GTX 980 4 ГБ, 1126—1266/7000 | 481 | 1990 | 414 |
| 22 | R9 390X 8 ГБ, 1050/1050/6000 | 478 | 1890 | 395 |
Комментарий к Рейтингам полезности
Исходя из цен, которые были зафиксированы на момент написания материала, ускоритель Gigabyte по рейтингу полезности занял первое место не только в своей группе, но и среди всех отслеживаемых нами ускорителей, то есть на сегодня это лучшая покупка! Стоимость карты Gigabyte выше, чем у усредненного GTX 1060, но это вполне ожидаемо, так как серия Xtreme ориентирована на энтузиастов и предлагает неплохой заводской разгон, причем повышенная производительность рассмотренного ускорителя соответствует его более высокой цене. Заметим, что GTX 1060 также лидирует в данной выборке ускорителей ценового диапазона от 300 до 350 долларов.
Gigabyte GeForce GTX 1060 Xtreme Gaming (6 ГБ) — один из лучших вариантов базового ускорителя, лидирующего по привлекательности в диапазоне цен 300—350 долларов. Данная карта предназначена для оверклокеров и имеет повышенный потенциал разгона, позволяя гибко и максимально эффективно регулировать частоты и напряжения, но при этом не слишком дорогая. Кроме того, она имеет фабричный разгон и демонстрирует производительность в среднем на 10,5% выше, чем референсная, обходя более дорогие решения предыдущего поколения. Ускоритель имеет очень тихую систему охлаждения и подсветку на кулере для любителей моддинга, он полностью готов для работы совместно с устройствами VR. По поводу дополнительного ручного разгона: память разгонялась неплохо, но уже выше 2250 (9000 МГц) начинались проблемы, а вот разгон ядра при сохранении стабильной работы видеокарты был возможен до 2165 МГц, при этом можно выжать дополнительно еще 4%-5% производительности (разумеется, успешность разгона зависят от конкретного экземпляра видеокарты). Еще раз повторим, что данный ускоритель бьет рекорды по соотношению цены и возможностей на момент написания материала (конец октября 2016).
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за ноябрь 2016 года)
награду получила карта:
- Gigabyte GeForce GTX 1060 Xtreme Gaming 6 ГБ 192-битной GDDR5
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) | GTX 980 — 20500 руб. (на 10.05.17) |
| GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) | RX 480 8 ГБ — 17500 руб. (на 10.05.17) |
| GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) | R9 390 8 ГБ — 17000 руб. (на 10.05.17) |
| GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) | R9 390X 8 ГБ — 25000 руб. (на 10.05.17) |
| Gigabyte GeForce GTX 1060 Xtreme Gaming — | GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) |
