Radeon HD 6850/6870 в исполнении HIS

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E
HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Вроде бы совсем недавно звучали фанфары по поводу выхода новых продуктов среднего звена Radeon HD 6850/6870, как уже начали поступать серийно выпускаемые карты этого семейства.

Полагаю, что HIS представлять не надо, этот бренд известен на российском рынке уже очень давно и каждый раз радовал новинками с нестандартным подходом инженеров компании. К сожалению, в последнее время что-то пыл уменьшился, и все реже мы можем лицезреть IceQ или iCooler семейства, все чаще идут просто референс-продукты. Увы, но это как-то неприятно видеть.

Но тем не менее, мы не теряем надежды снова увидеть нестандартные ускорители с очень эффективными СО. А на сей раз познакомимся с двумя картами. К сожалению, только одна — 6850 — собственный продукт HIS, когда как 6870 — копия референс-карты со штатной СО.

Платы

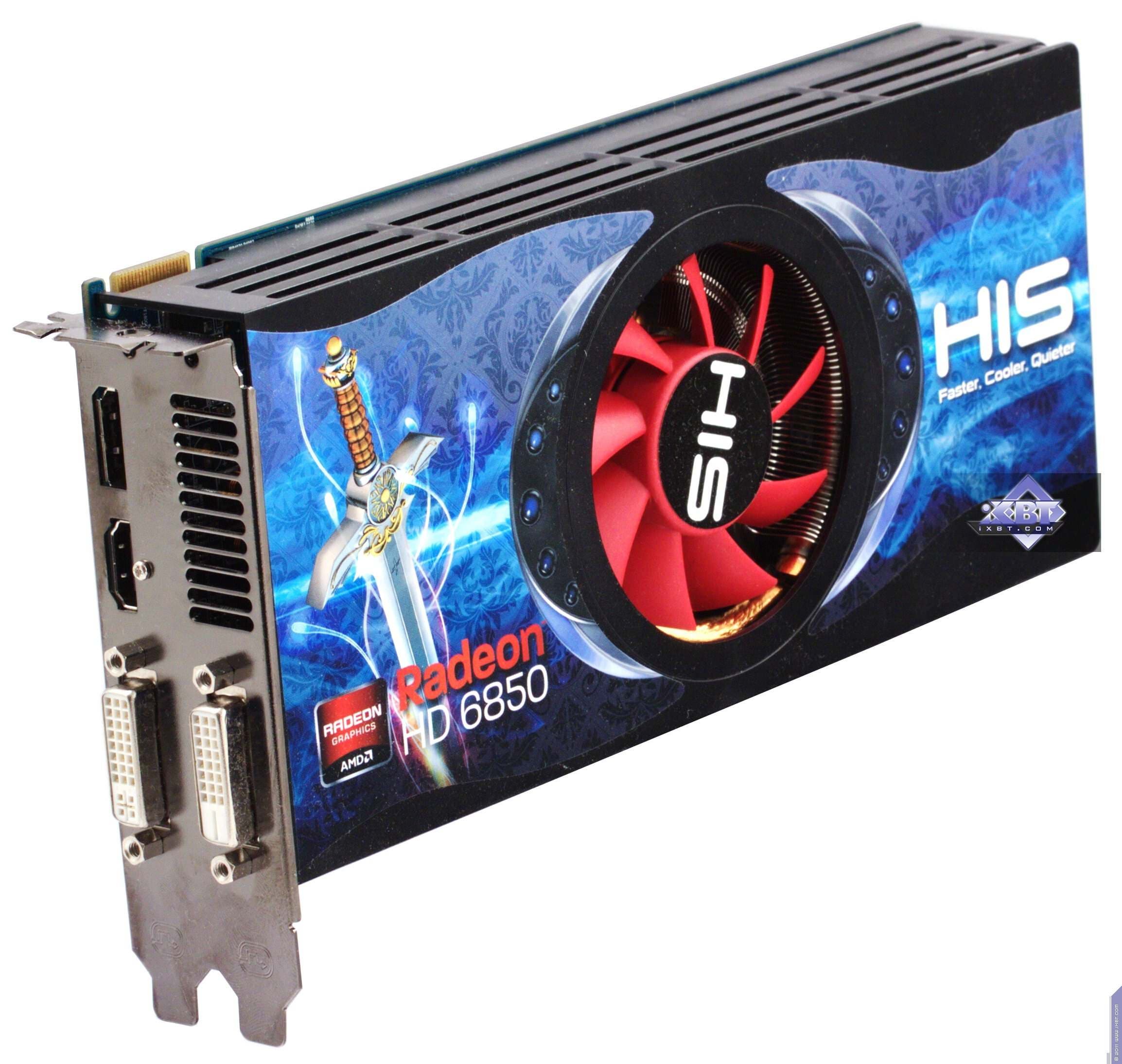

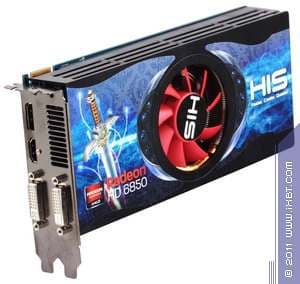

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E
  • GPU: Radeon HD 6850 (Barts)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 775 МГц (номинал — 775 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков (МГц): 240/775 (номинал — 240/775)
  • Число операций (ALU) в блоке: 4
  • Суммарное число операций (ALU): 960
  • Число блоков текстурирования: 48 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 230×100×32 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • Поддержка многопроцессорной работы: CrossFire (Hardware)

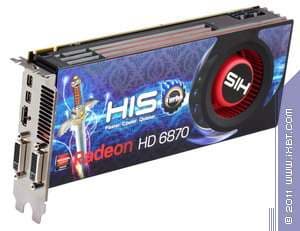

HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E
  • GPU: Radeon HD 6870 (Barts)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 920 МГц (номинал — 900 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1120 (4480) МГц (номинал — 1050 (4200) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков (МГц): 280/920 (номинал — 280/900)
  • Число операций (ALU) в блоке: 4
  • Суммарное число операций (ALU): 1120
  • Число блоков текстурирования: 56 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 270×100×32 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 2×mini-Display Port, 1×HDMI
  • Поддержка многопроцессорной работы: CrossFire (Hardware)

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E

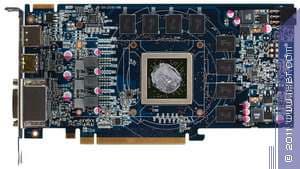

Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

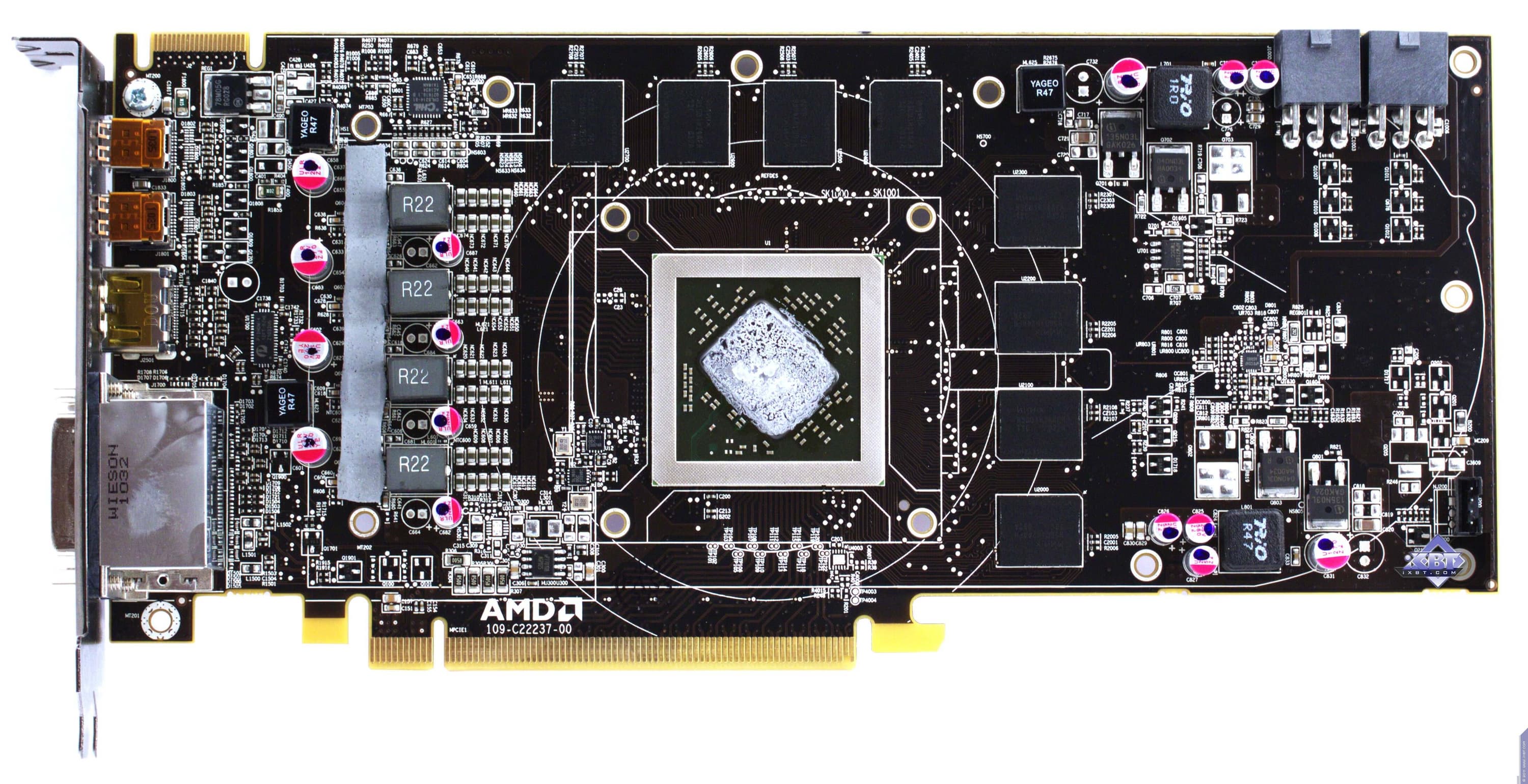

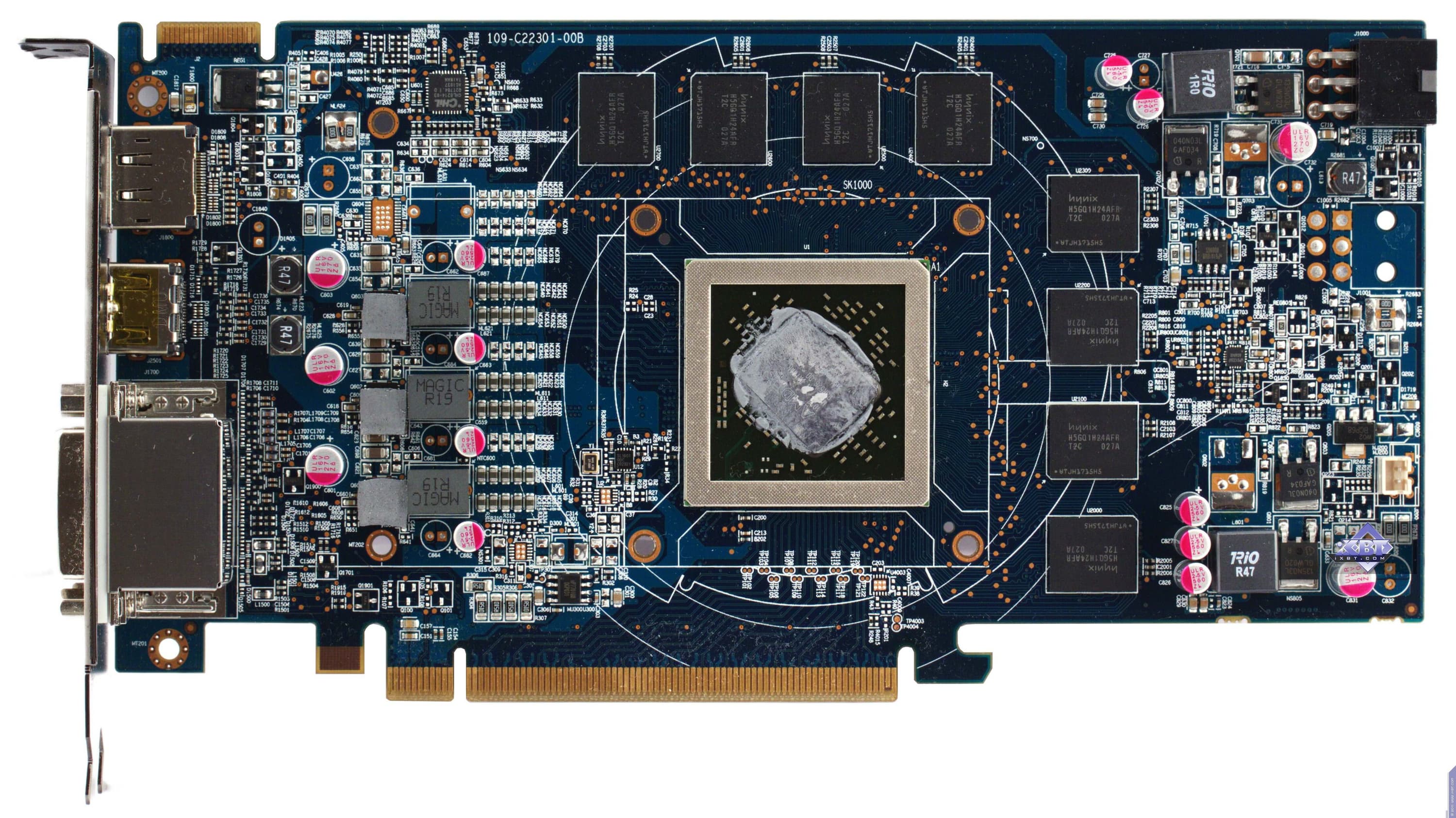

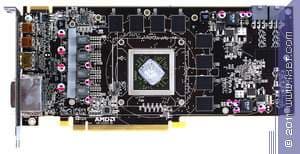

Сравнение с эталонным дизайном, вид спереди

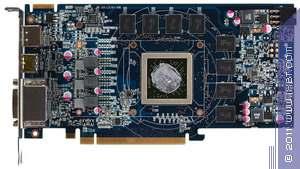

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E Reference card AMD Radeon HD 6850

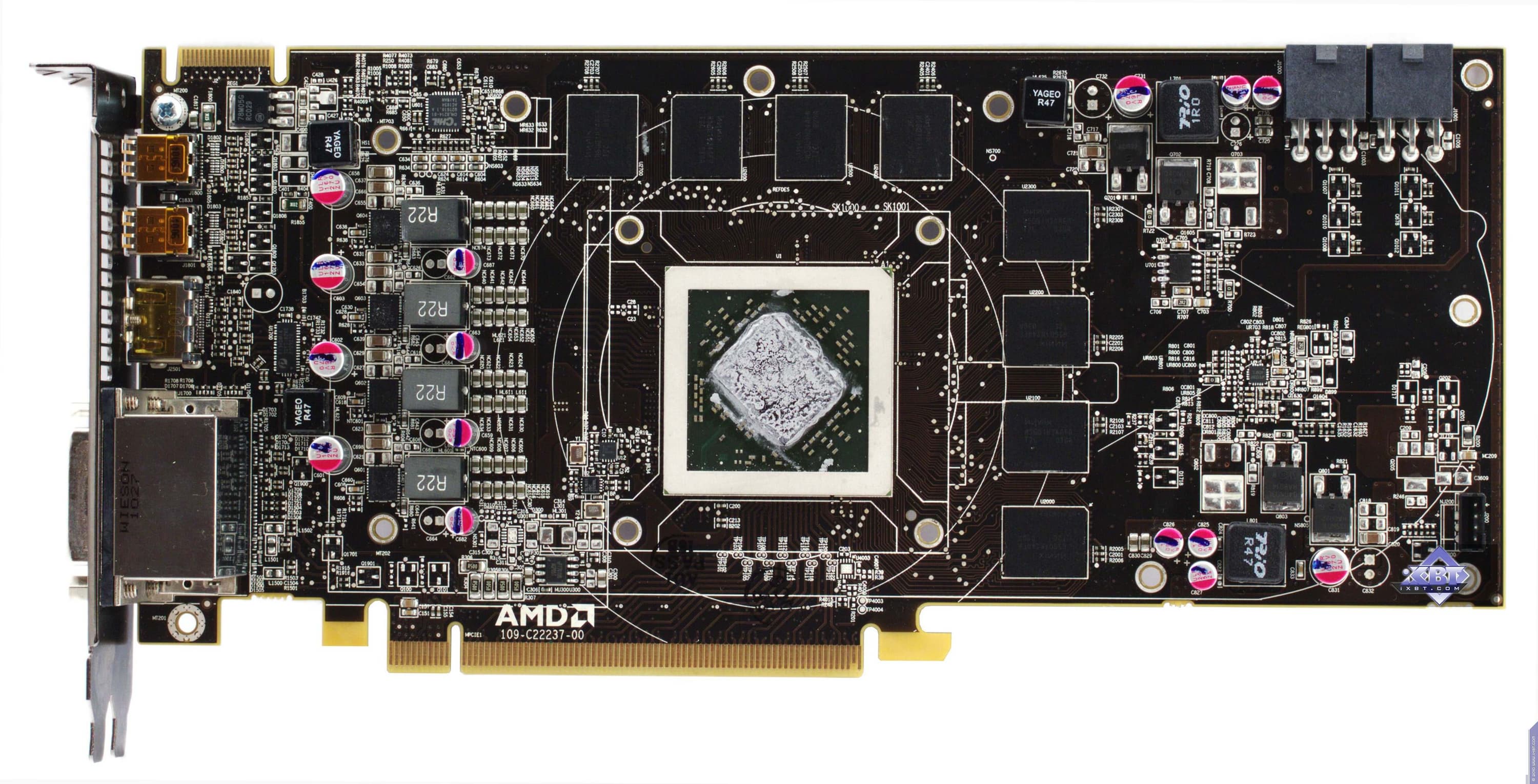

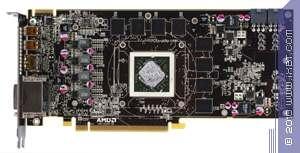

HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E Reference card AMD Radeon HD 6870

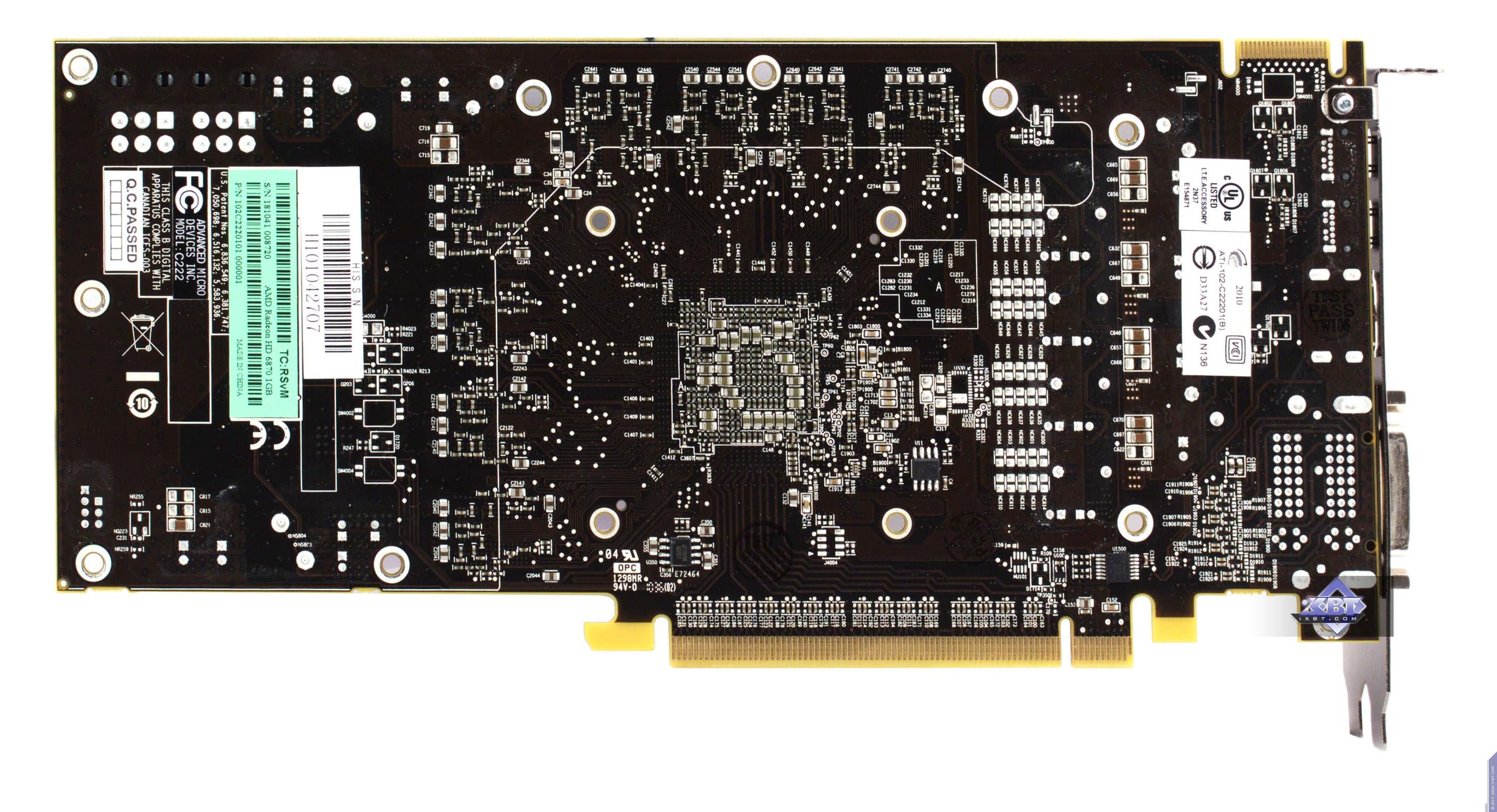

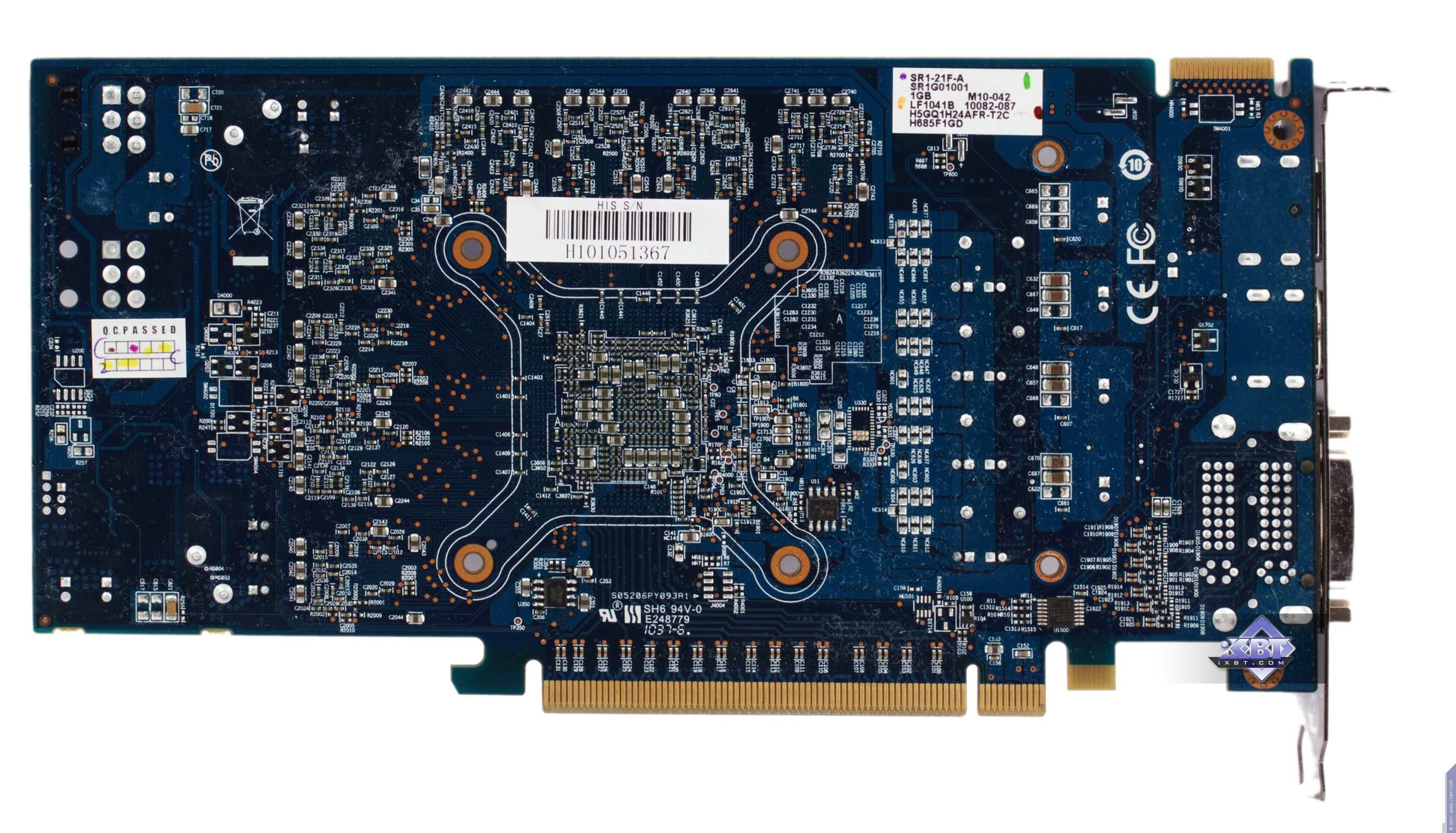

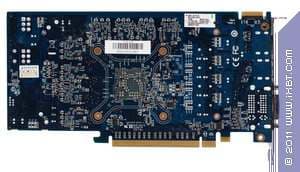

Сравнение с эталонным дизайном, вид сзади
HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E Reference card AMD Radeon HD 6850

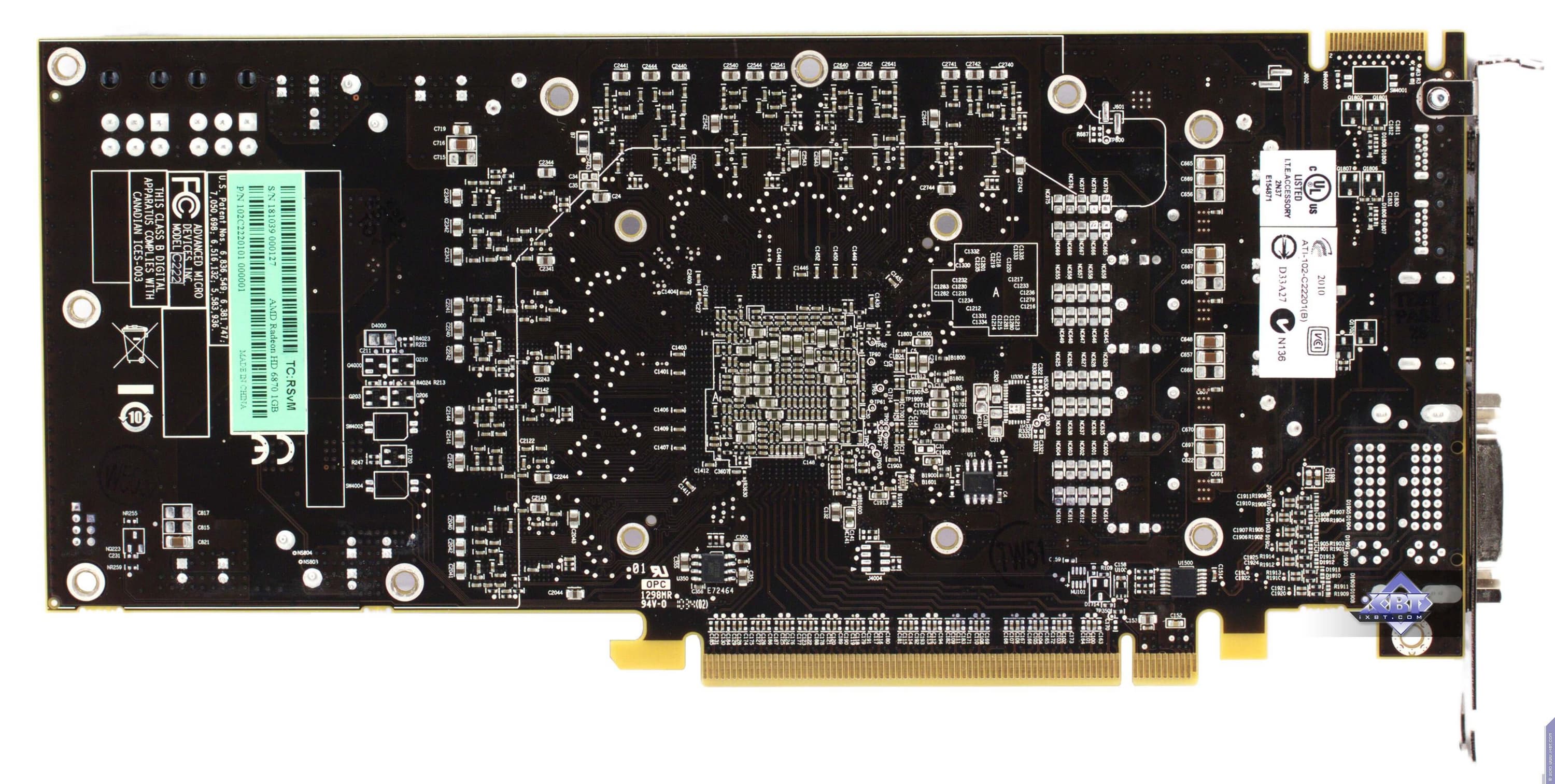

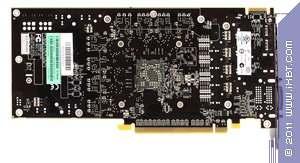

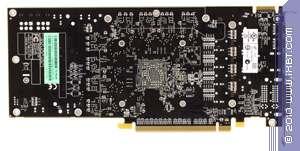

HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E Reference card AMD Radeon HD 6870

Как я уже выше говорил, 6870 — это просто копия референс-продукта, потому ничего нового мы тут не отметим, всё уже было сказано в базовом материале.

А вот 6850 — действительно переработанный дизайн. Конфигурация микросхем памяти вокруг ядра оставлена такой же, как и у эталона, однако силовая часть перебазировалась с хвоста PCB в начало, и, как следствие, длина платы немного уменьшилась. Также мы видим следы разводки под второе гнездо питания. Поэтому не исключено, что либо будет выпущен турбовариант 6850, требующий два разъема питания, либо своя версия 6870 будет базироваться на этой же PCB.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Обе карты обладают гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с такими мониторами также не должно быть. К тому же продукты оснащены еще или одним разъемом DP (6850), или двумя мини-разъемами DP (6870).

Максимальные разрешения и частоты:

  • 240 Гц максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл сказать, что карты требуют дополнительного питания, причем 6870 двумя 6-контактными разъемами, а 6850 — одним.

О системах охлаждения.

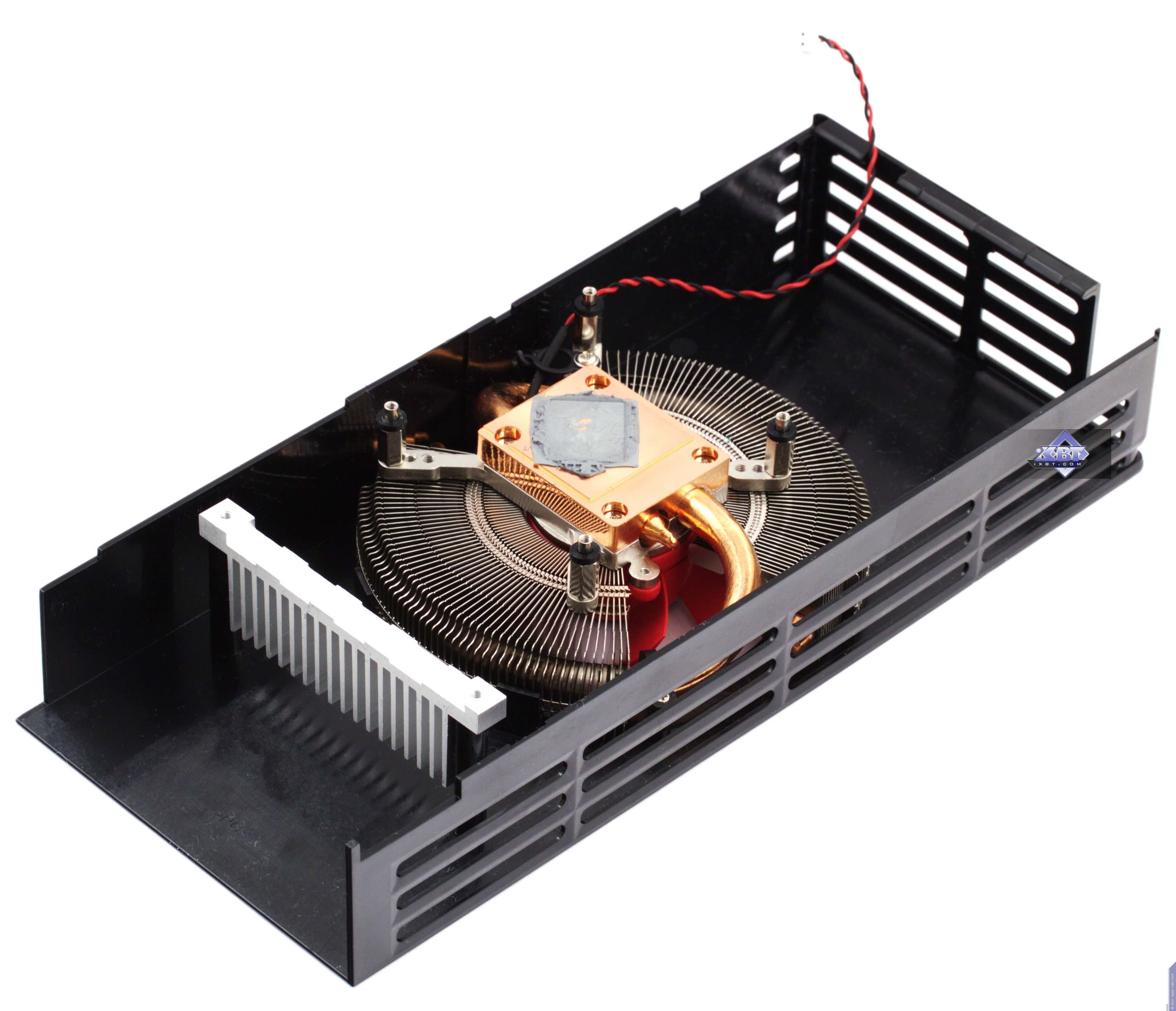

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E

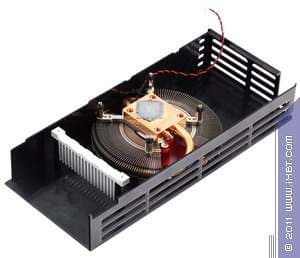

Прямоугольный кожух в данном случае имеет как декоративную функцию, так и крепежную для высокого узкого радиатора на силовых транзисторах.

Охлаждается только ядро — для этого используется округлый мелкопластинчатый радиатор чашеобразной формы, очень напоминающий хорошо известные кулеры компании Zalman. Передача тепла от медной подошвы усилена тепловыми трубками.

В середине кожуха имеется отверстие для большого вентилятора, закрепленного в центре чаши радиатора. Частота вращения минимальна, потому СО бесшумна.

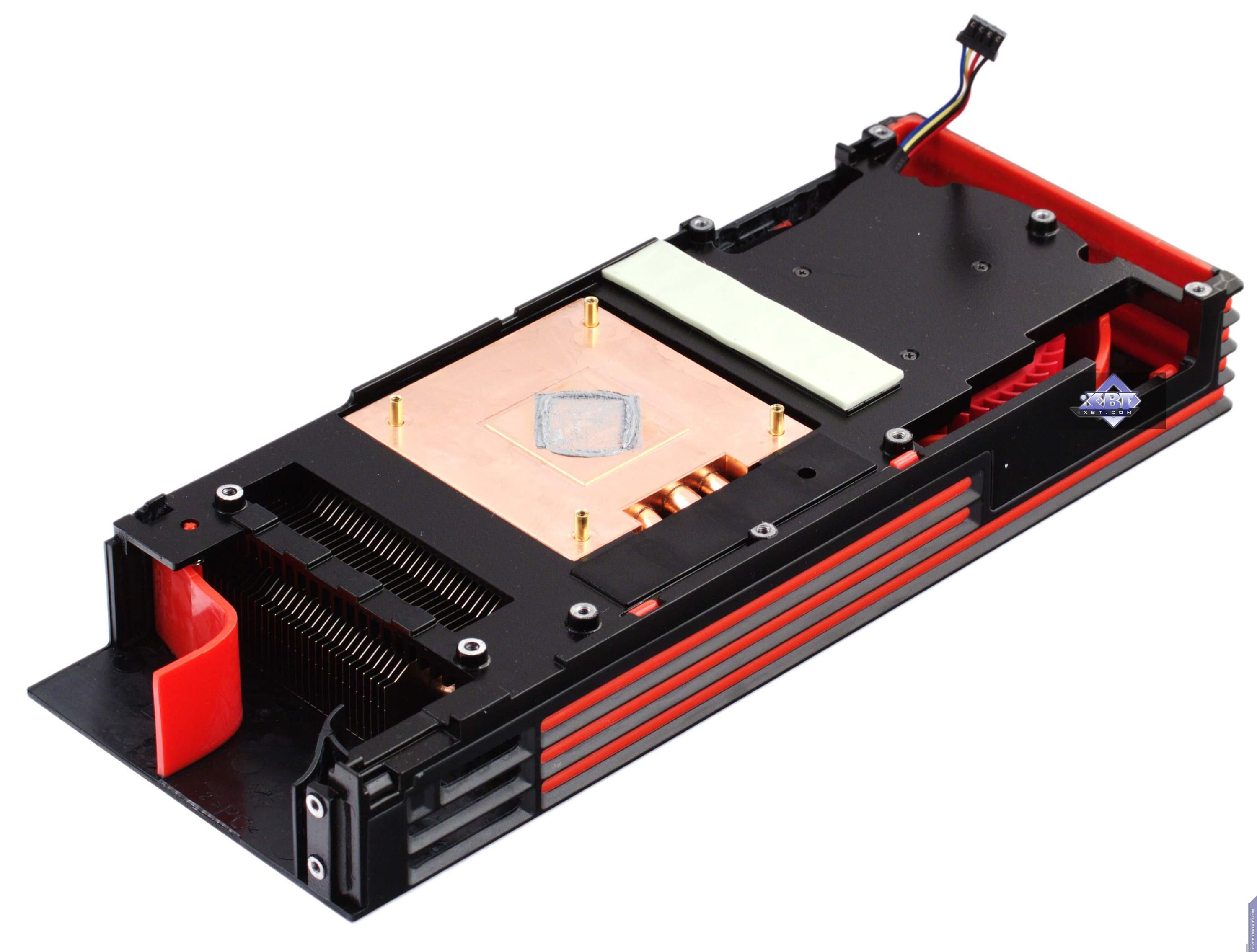

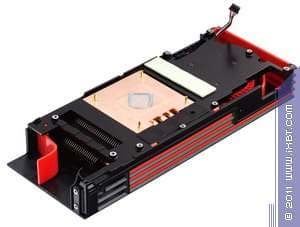

HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E
Прекрасно видно, что СО состоит из двух частей — центрального кулера и кожуха. Центральное устройство охлаждает как ядро, так и микросхемы памяти.

Прибор цилиндрического типа, когда на одном конце закреплена цилиндрический вентилятор, прогоняющий воздух через радиатор, установленный над ядром. Подошва — медная. В целом устройство довольно тихое.

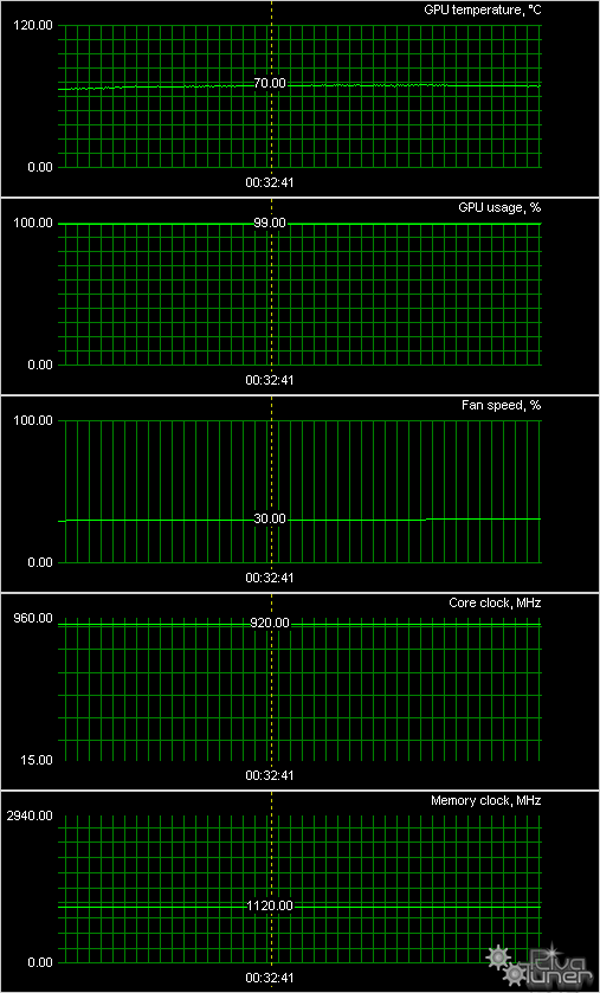

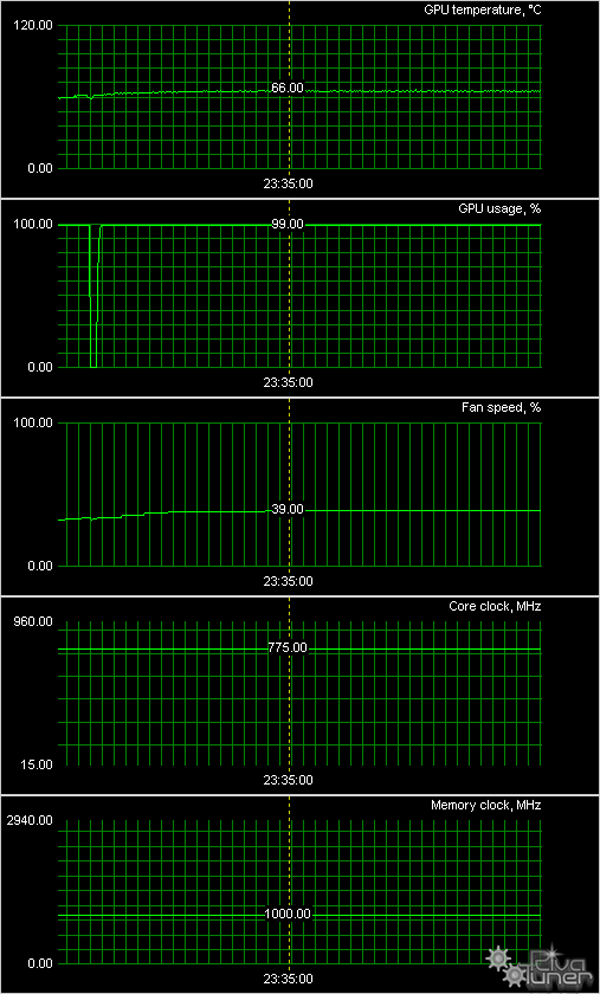

Мы провели исследование температурного режима с помощью утилиты EVGA (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E
HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E

Как мы видим, обе СО работают очень эффективно, нареканий нет. Про разгон на 20 МГц по ядру даже нет смысла говорить, разумеется, такое мизерное повышение частоты никак не скажется на нагреве.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E

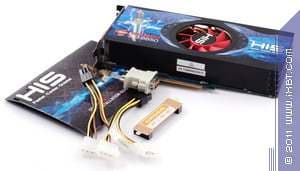

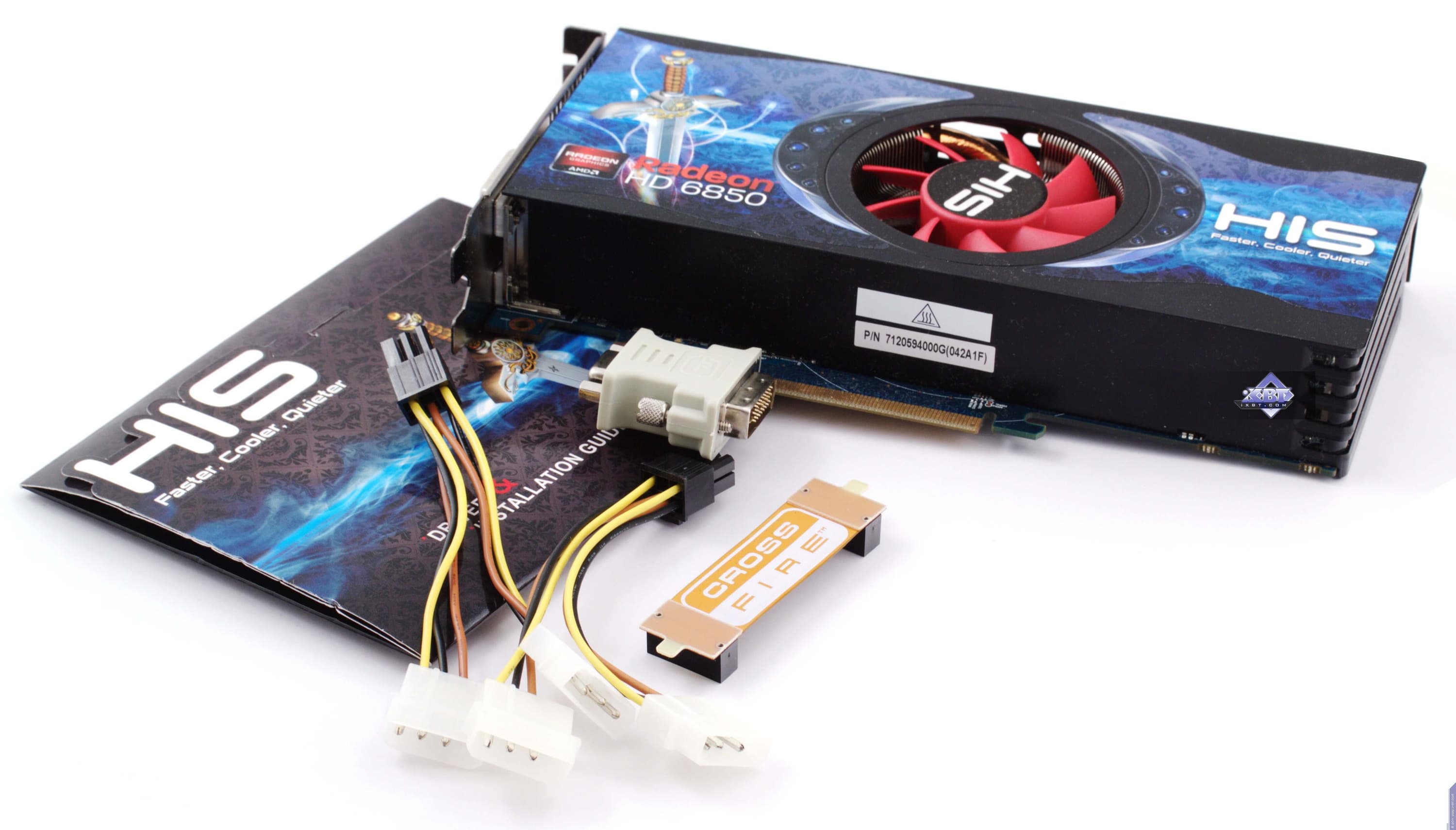

Перед нами базовый комплект, плюс разветвитель для питания, мост CrossFire и адаптер DVI-to-VGA.

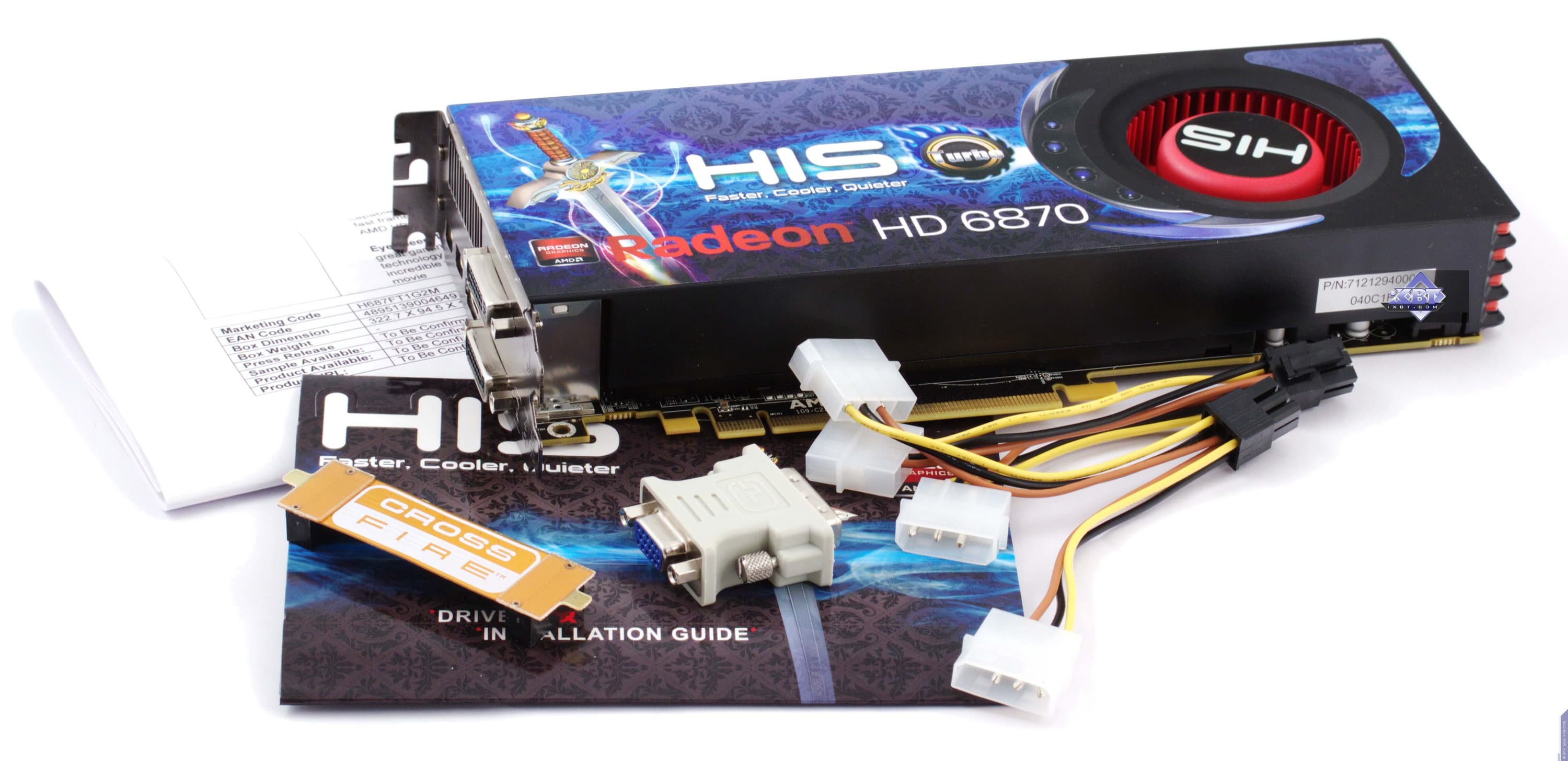

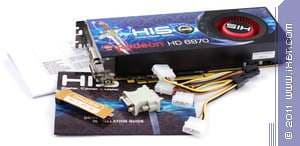

HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E
Аналогичный комплект.

Упаковка.

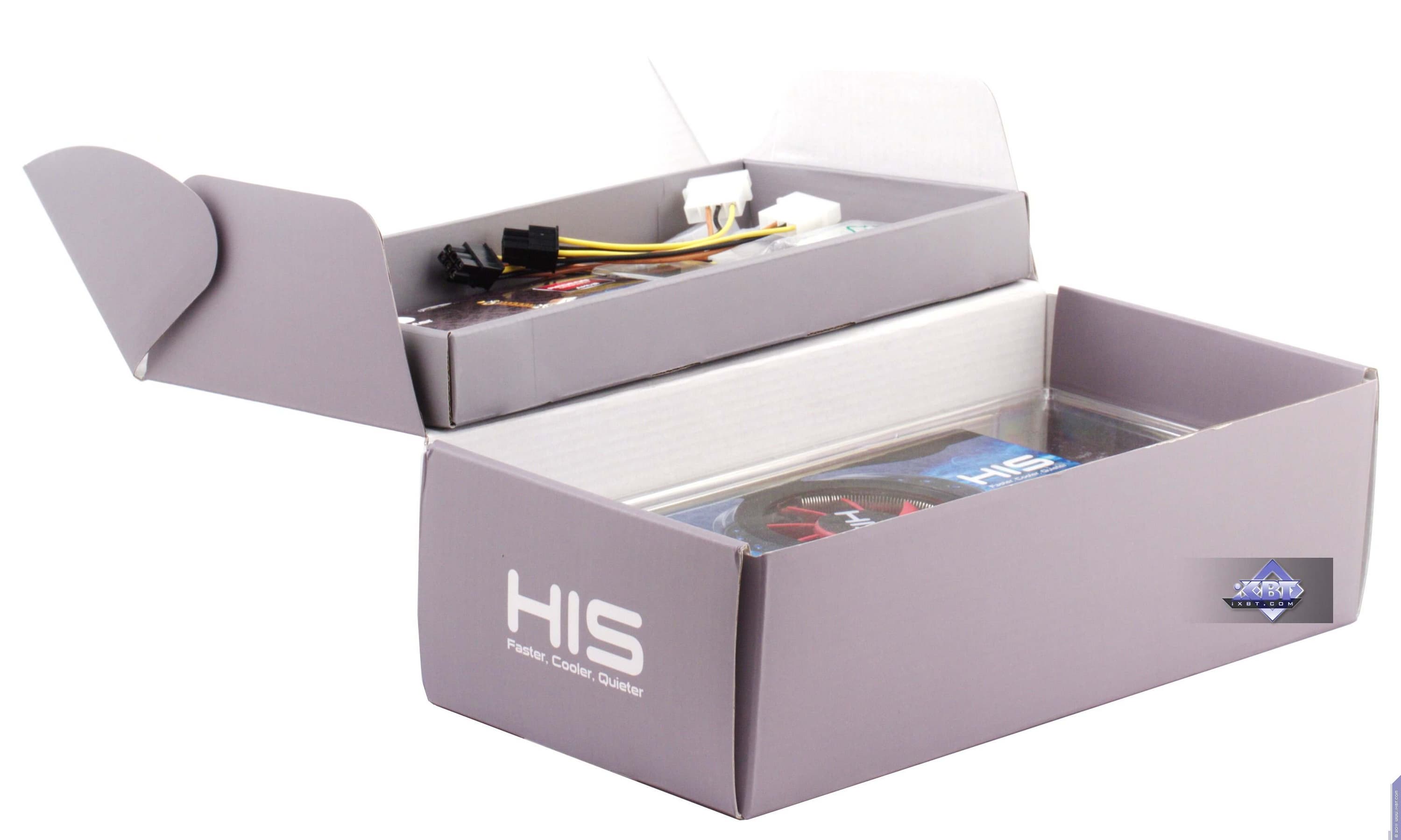

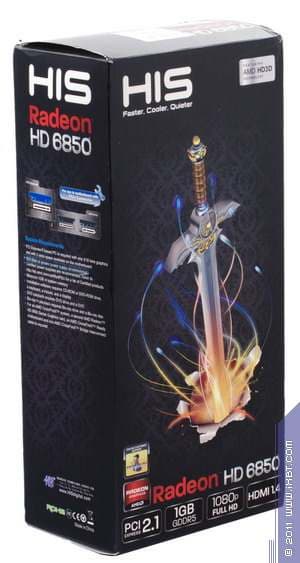

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E
Обе карты имеют одно общее свойство упаковок — вертикальный дизайн. При этом везде надписи крупные и четко дают полноценное представление о характеристиках того или иного продукта.

Это узкий прямоугольный картонный бокс с фирменным логотипом, помещенный в красочный супер. Внутри бокса два отсека: картонный для комплекта и пластиковый для карты.
HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E
Поэтому изделие надежно закреплено, не болтается при транспортировке, отделено от комплекта.

Что касается дизайна супера, то он полностью посвящен любимому главным маркетологом компании мечу Эксалибуру, который когда-то служил символом продуктов и даже торговой маркой.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900W.
  • операционная система Windows 7 64 бит; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 10.12; Nvidia версии 266.35/266.56.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество. Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo. Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml). Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml). Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках). Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по ATI Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

Внимание! По техническим причинам в диаграммы вкралась опечатка. У одной из карт GTX 570 указаны частоты 800/1600/4000 МГц. Это неверно. Прошу читать как 825/1650/4400 МГц.

Что касается показателей Radeon HD 6870 от HIS, то повышенные частоты работы карты дали от силы 3—4% прироста производительности, поэтому мы не видим смысла демонстрировать эти результаты.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

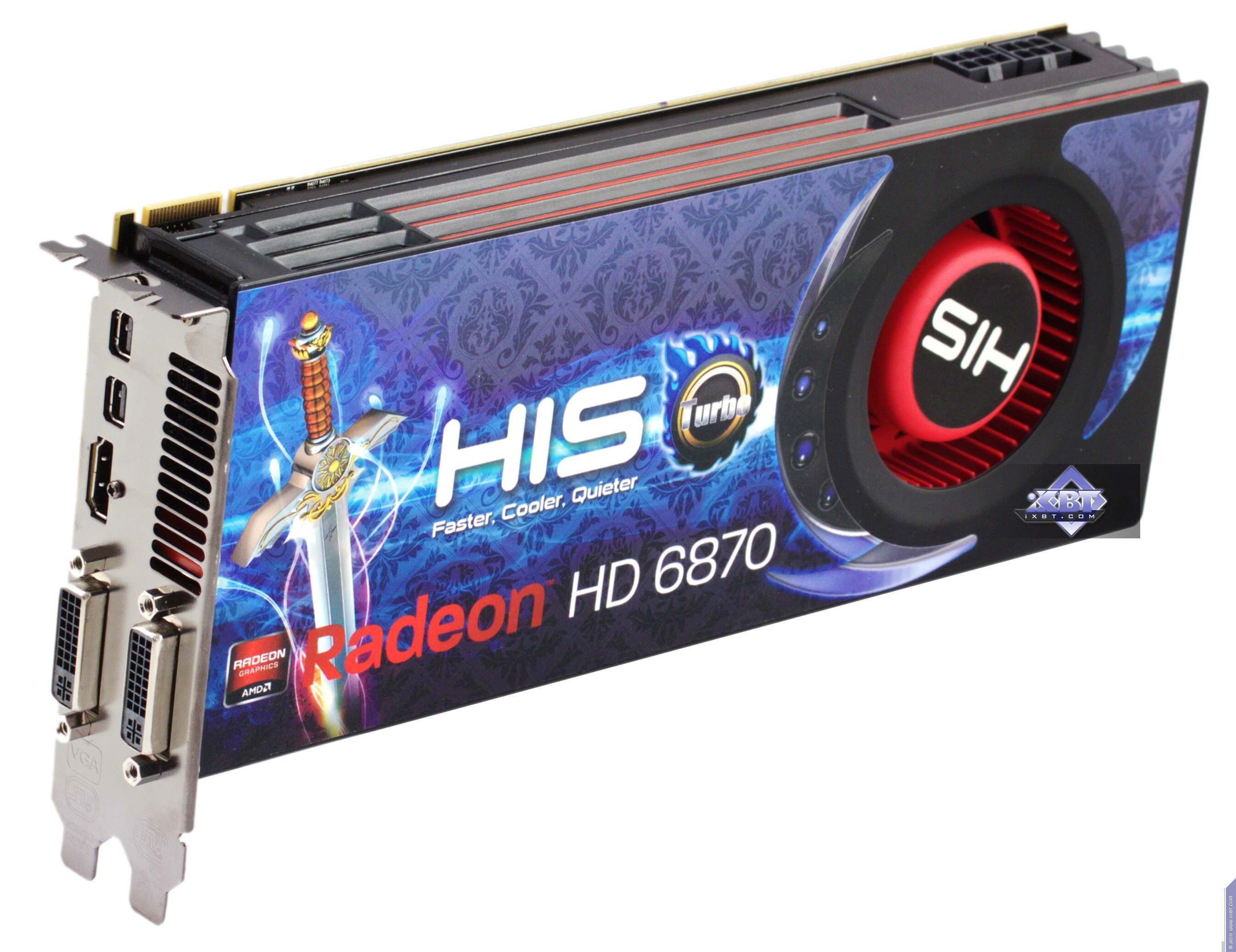

HIS Radeon HD 6870 Turbo 1024 МБ 256-битной GDDR5, PCI-E — просто копия эталонного дизайна, а понятие Turbo — весьма условное, ибо разгон на 20 МГц у карт семейства Radeon — это по сути не разгон. Наша практика показала, чтобы получить ощутимый прирост производительности, разгон по ядру должен быть не менее 10%. Все плюсы и минусы референс-карты 6870 справедливы и для этого случая. Мы уже писали об этом ранее. Кратко напомню, что производительность чуть ниже, чем у GTX 470, однако уже вышел в свет конкурент GTX 560 Ti с более высокой скоростью. Но пока его цена будет сильно выше, он не опасен. Но надо все равно следить за ценами и сравнивать 6870 и 560 Ti.

Видеокарта имеет хорошие и полноценные комплект и упаковку. Все будет решать цена.

HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E — уже нестандартный продукт в плане разводки и СО. Несмотря на то, что частоты штатные, акселератор выгодно отличается улучшенной системой охлаждения, а также несколько меньшими размерами карты. Что касается производительности, то все выводы аналогичны тем, что мы уже делали в базовом материале.

Продукт успешно конкурирует с всевозможными вариациями GTX 460, однако и здесь надо тщательно следить за ценами. К тому же с выходом GTX 560 Ti цена на GTX 460 может пойти вниз.

И традиционно уже добавлю про проблему с драйверами AMD, вернее с установщиком драйверов. На момент выхода версии 10.12 проблемы не были устранены, хотя уже есть первые сдвиги в лучшую сторону, во всяком случае установщик ставит комплект ПО без ошибок и глюков. Но пока не исправлена проблема определения новой карты семейства Radeon драйверами в случае замены видеокарты при уже установленных драйверах AMD.

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за март 2011 года) карту:

  • HIS Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 6870 — $94(4) GTX 470 — $357(на 11.01.16)
HD 6870 — $94(4) GTX 465 — Н/Д(0)
HD 6870 — $94(4) GTX 460 1 ГБ — Н/Д(0)
HD 6850 — $145(на 11.01.16) GTX 460 768 МБ — $189(на 11.01.16)
HD 6850 — $145(на 11.01.16) GTS 450 — $153(на 11.01.16)
HD 6850 — $145(на 11.01.16) HD 5770 — $171(на 11.01.16)


Благодарим компанию HIS Russia и лично Peter Yeung
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией TAGAN

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
