Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E,
Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E
Содержание
- Введение
- Особенности видеокарт
- Конфигурации стенда, список тестовых инструментов
- Результаты тестов
- Выводы
Внезапно на Москву упала глубокая осень. Еще вчера скворцы-провидцы огромными стаями метались по столице, предчувствуя неладное и готовясь к бегству на юг, как старуха Атлантика пригнала сотни туч (интересно, можно тучи мерять по весу?), которые сожрали еще горячее солнце, обложив Первопрестольную тяжелой свинцовой ватой, выливая на бедные собянинские водосборы тонны воды, которые захлебывались в таких потоках, заставляя воду растекаться по дорогам, улицам и площадям. Резко похолодало, что вкупе с льющими которые сутки дождями создавало ощущение жуткой сырости, о чем говорили умолящие взгляды мокрых голубей на балконе, которым приходилось подсыпать съестного, чтобы они согрелись. И вот когда приходится закрывать окна, но сырость все равно, как тончайший шлейф, просачивается во-внутрь, тестирование 3D-ускорителей приходится как никогда кстати. От тестового компьютера пышит теплом, иногда кулеры выдают даже очень горячий воздух, если речь идет о топовых сериях. Хочется протянуть руки к выхлопам отработанного воздуха и согреться. А чего? — После включения тестового стенда и 6-часовой работы ускорителя класса GTX 760 под нагрузкой температура в комнате поднимается на пару градусов. Да, конечно, если бы был GTX 780 или GTX Titan… В комнате было бы намного теплее. Но сегодня мы говорим о середнячках в лице Geforce GTX 760. Представленного в данном обзоре целыми тремя видеокартами.
Как обычно, не пройду мимо ссылок на справочники, дающие новичкам возможность разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров.
- Руководство покупателя игровой видеокарты.
- Справочник по AMD Radeon HD 7xxx
- Справочник по Nvidia Geforce GTX 6xx/7xx
Про многократно уже упоминавшееся приложение Nvidia Geforce Experience говорить не буду, все сказано в предыдущих материалах по видеокартам, базируемым на процессорах Nvidia.
А мы, согретые как теплом от ускорителей, так и внезапно улучшившейся погодой, переходим к сути.
Платы

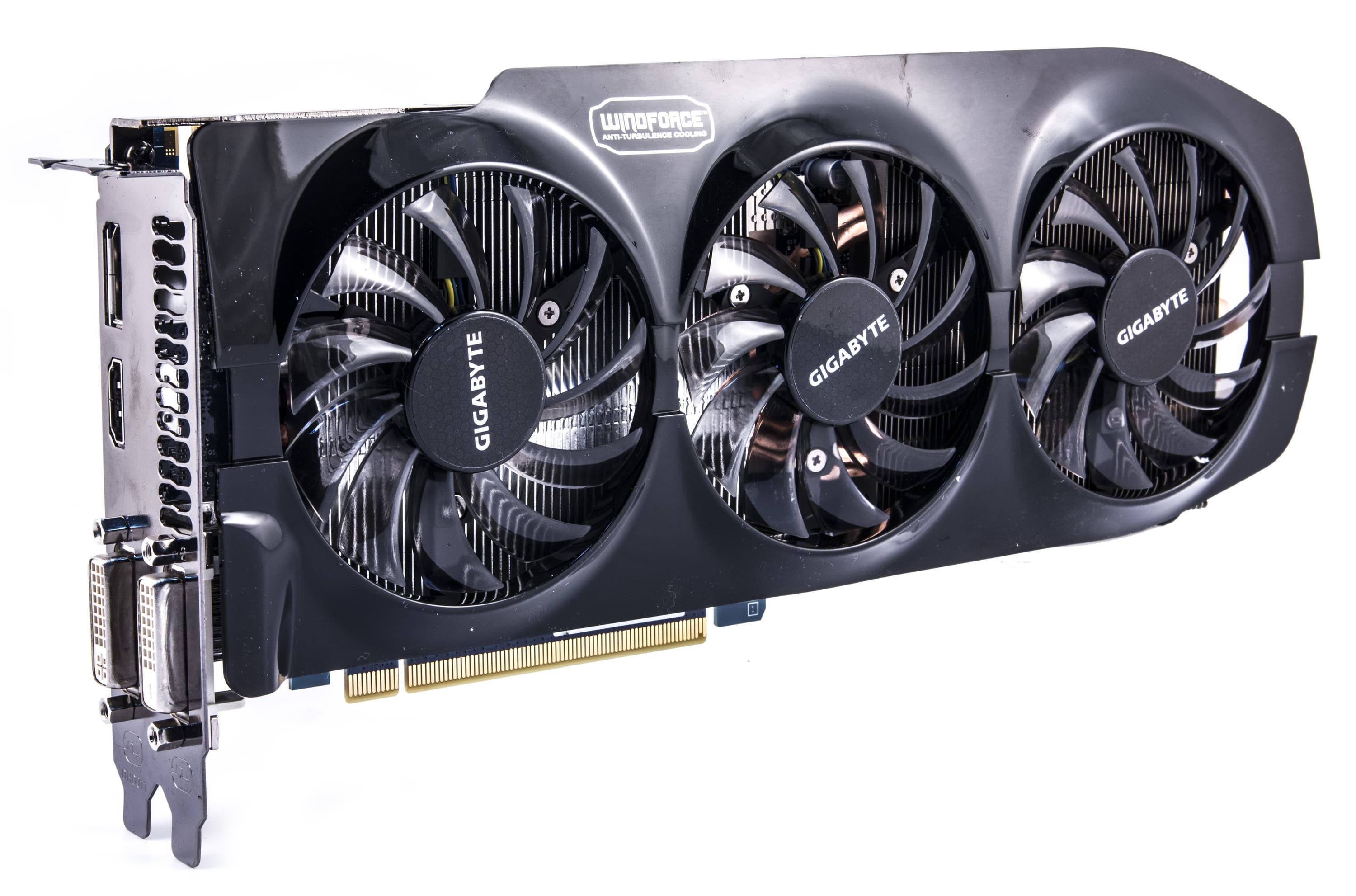

| Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
|  |

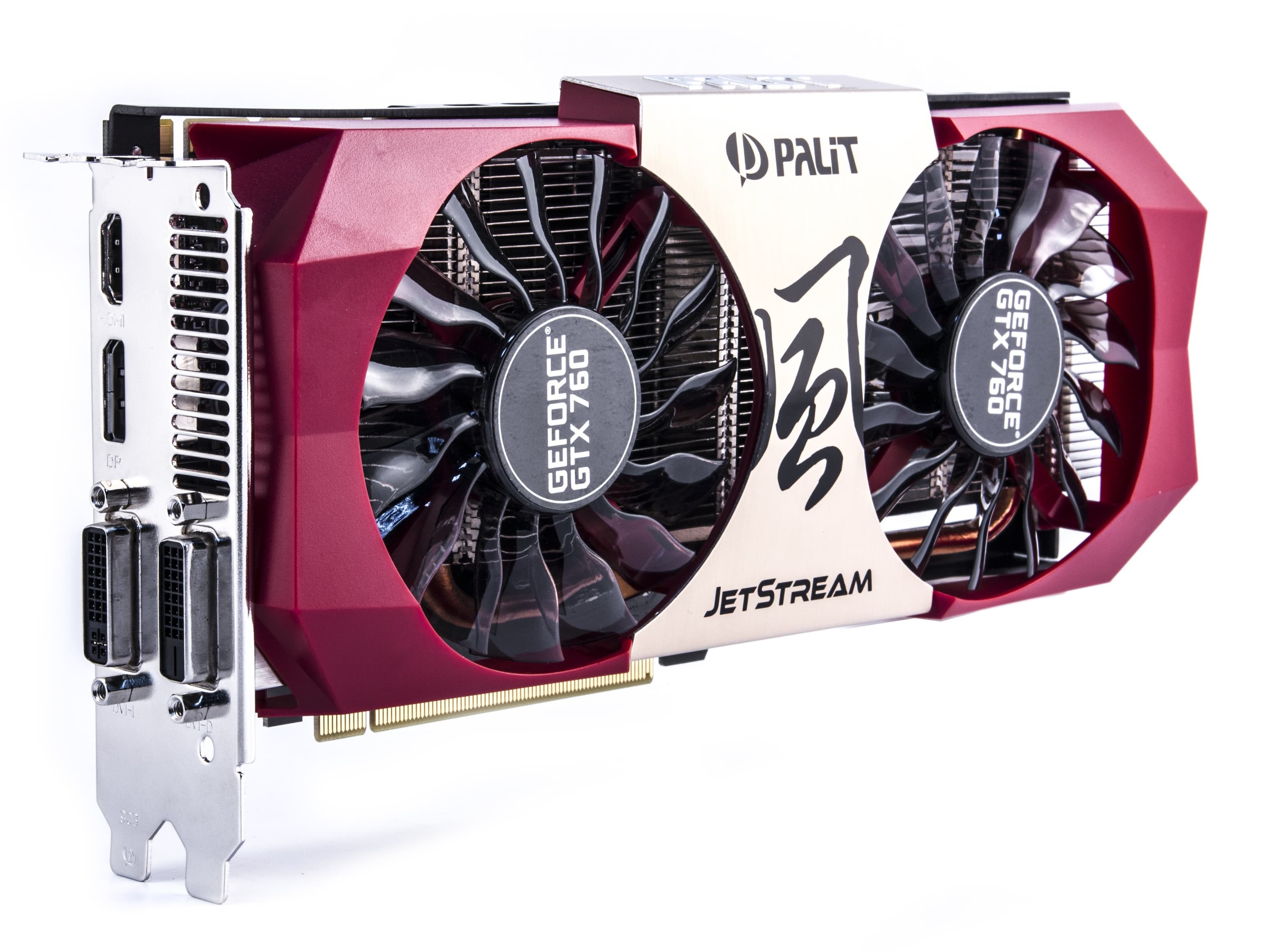

| Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E | |
|  |

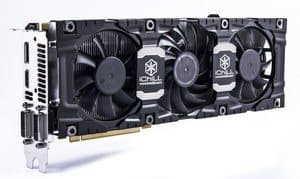

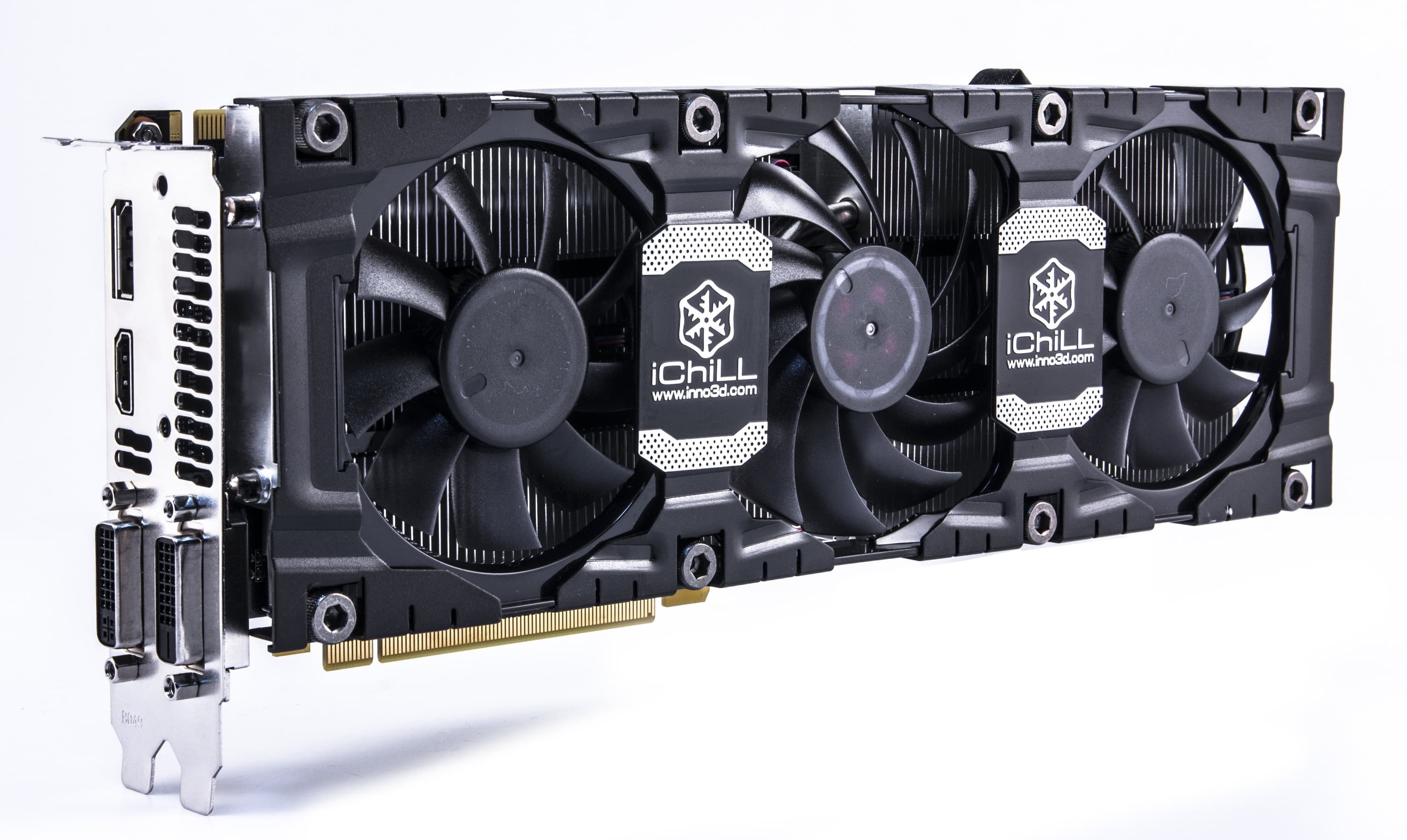

| Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E | |
|  |
| Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
Каждая карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц. |  |

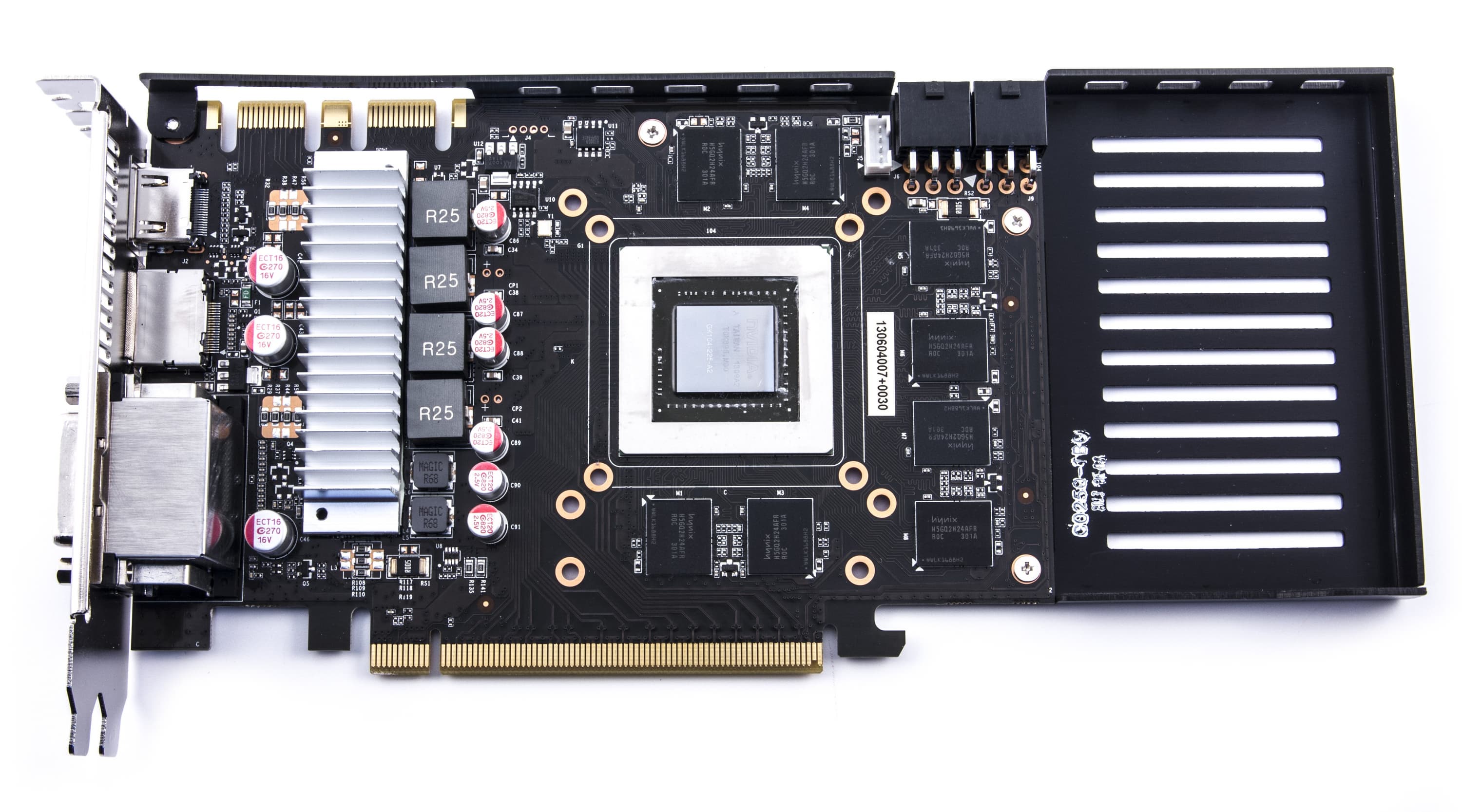

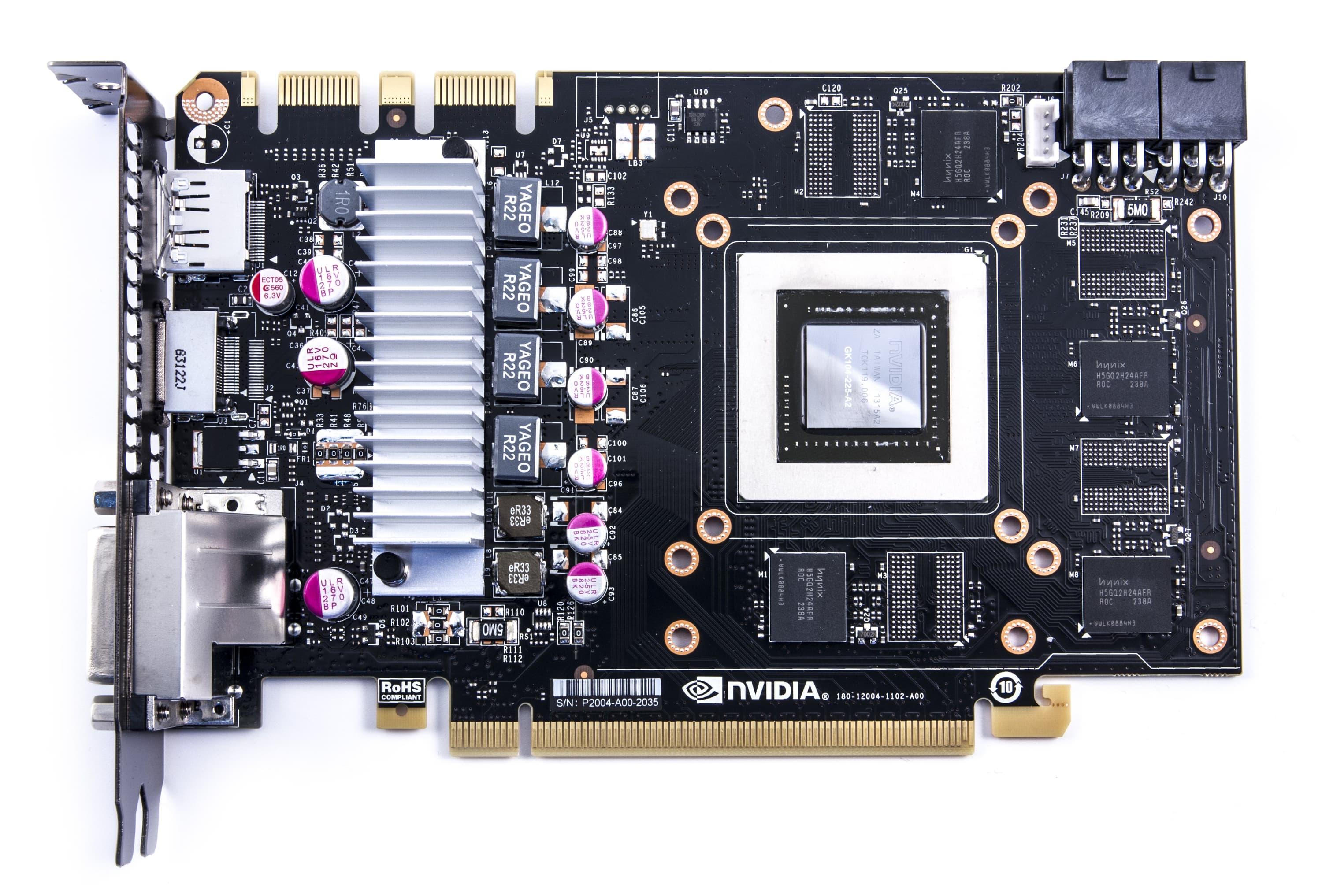

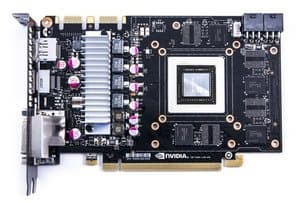

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

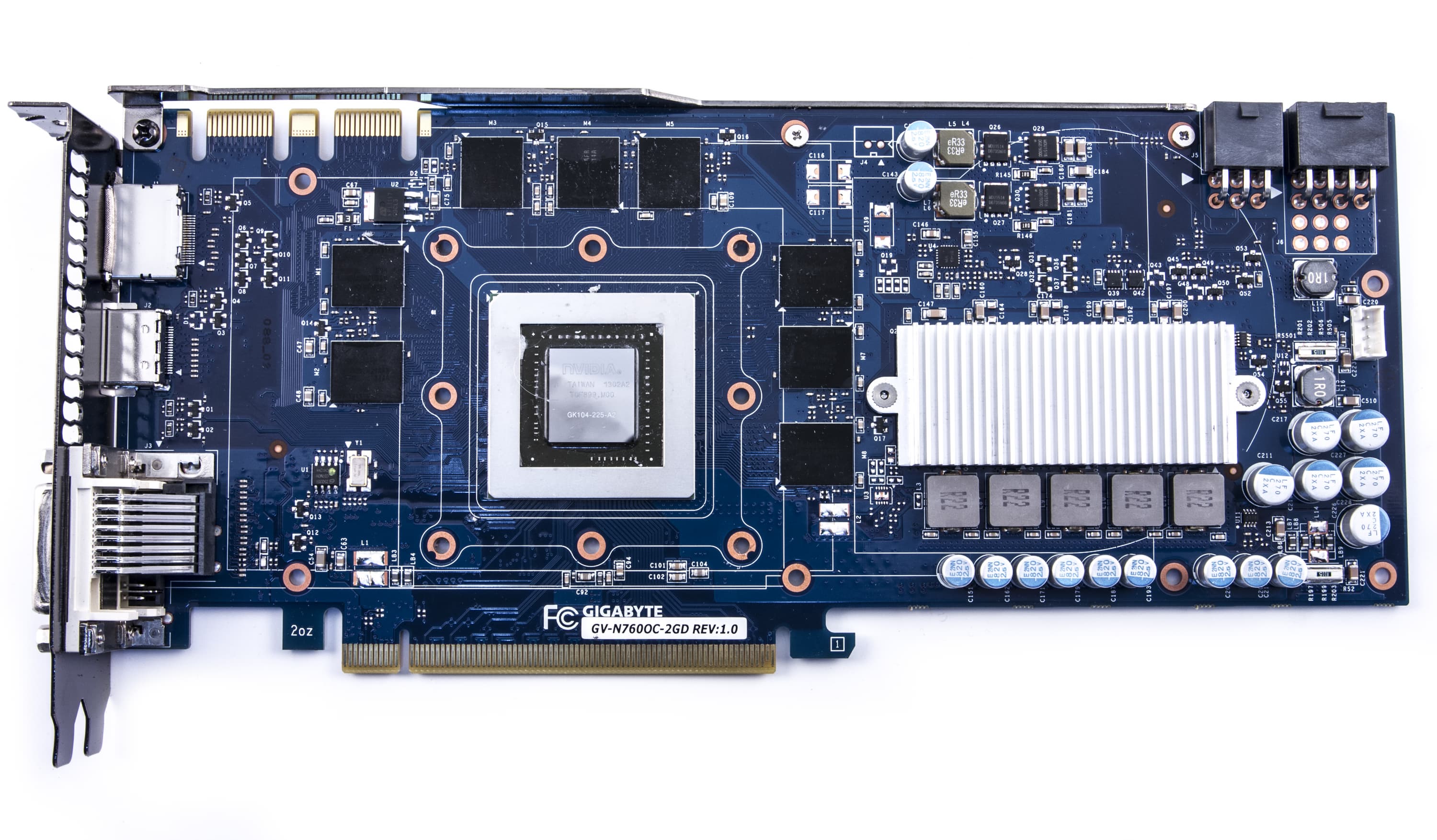

| Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 760 |
 |  |
| Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 760 |
 | |

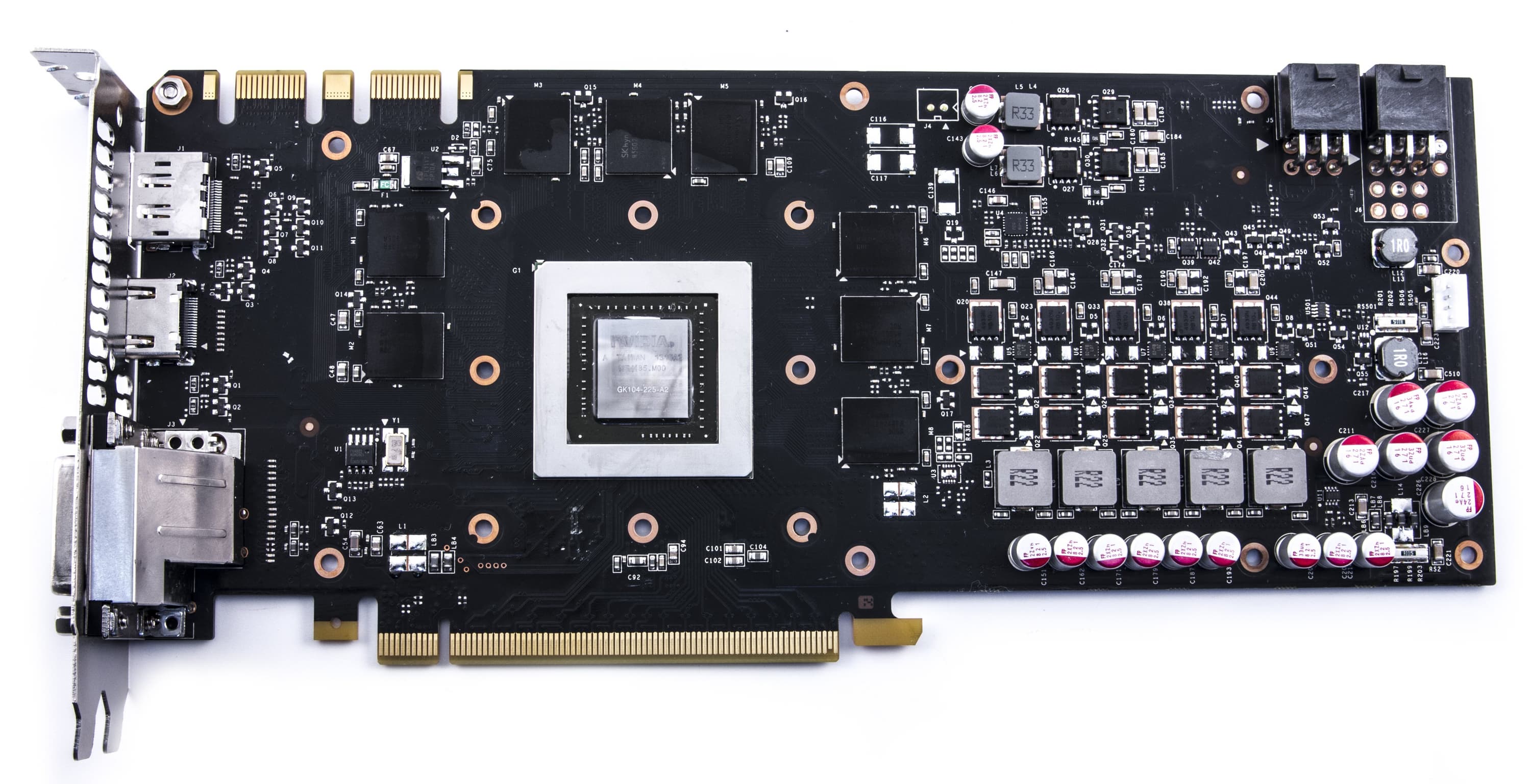

| Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 760 |
 | |

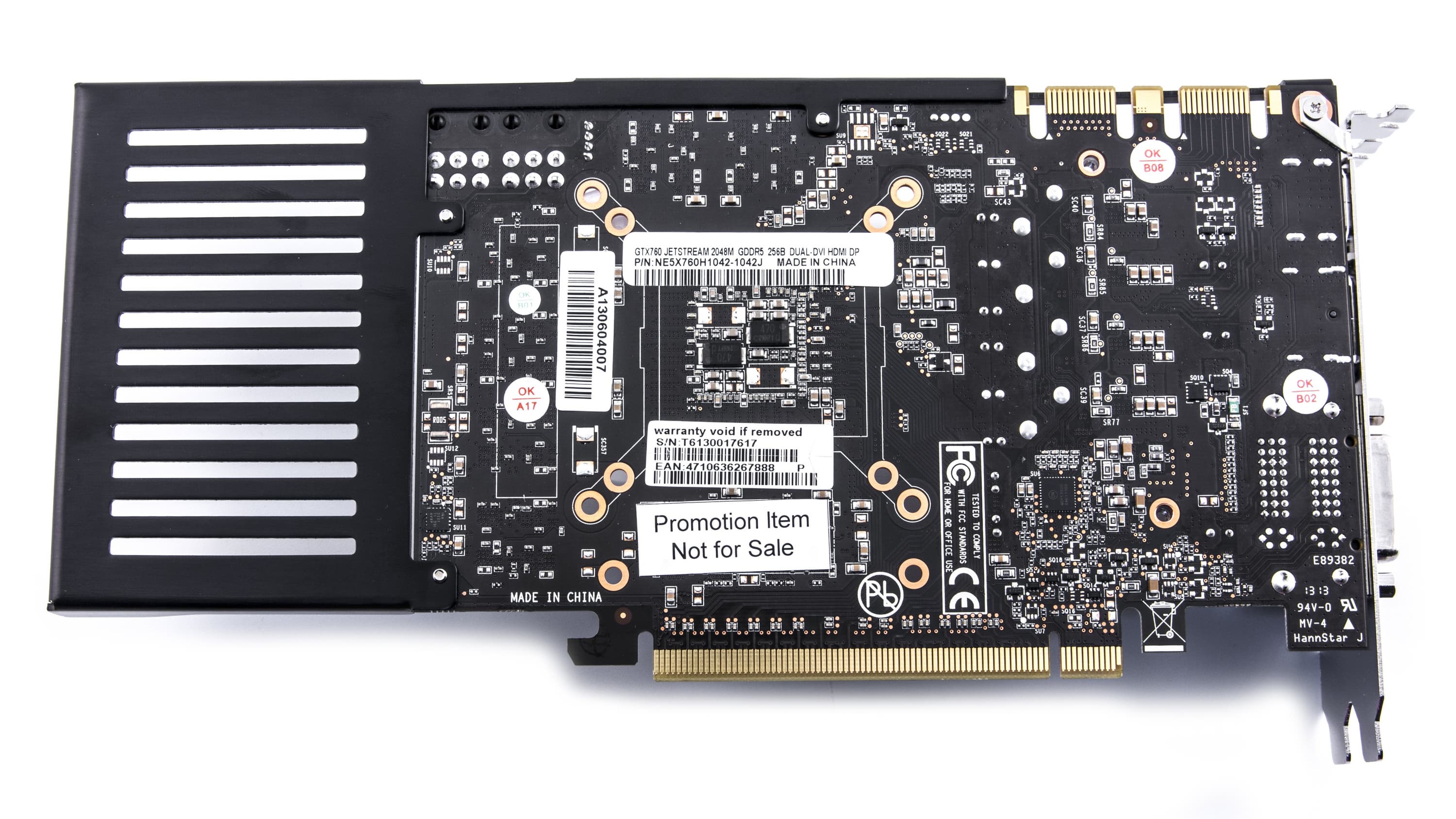

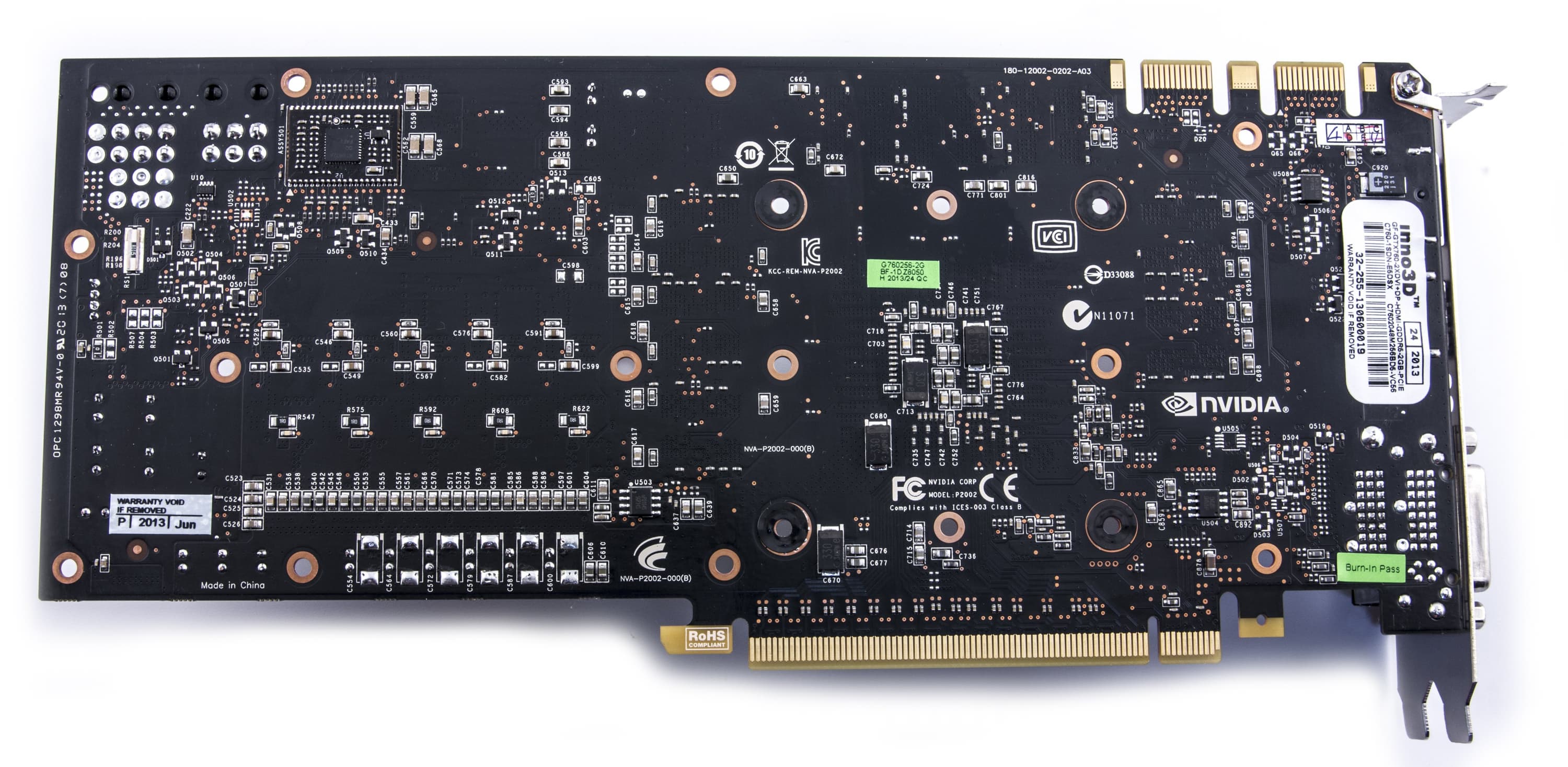

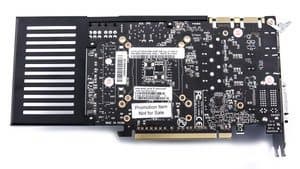

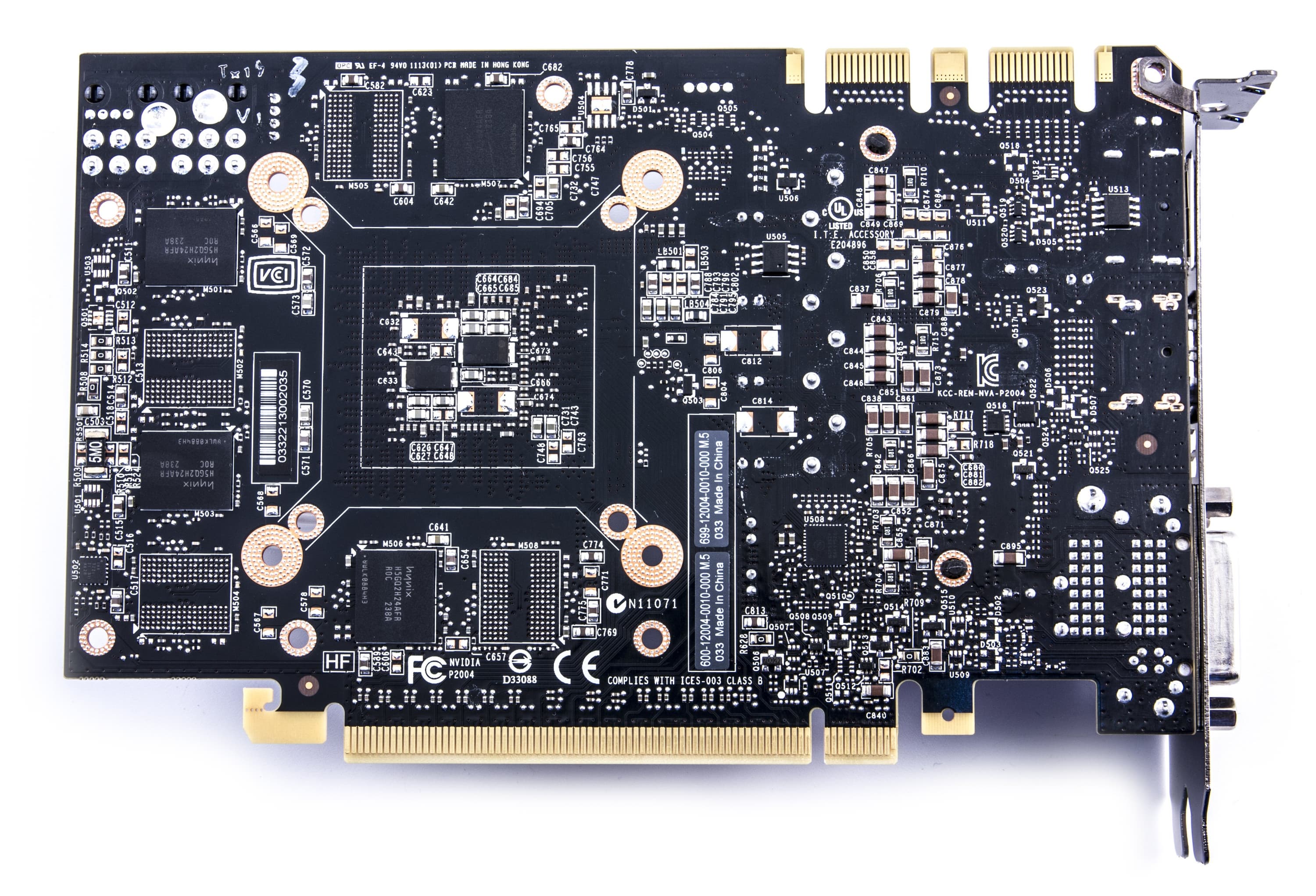

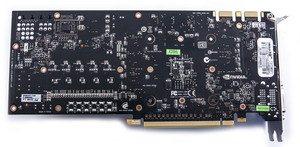

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

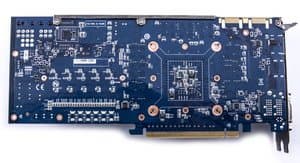

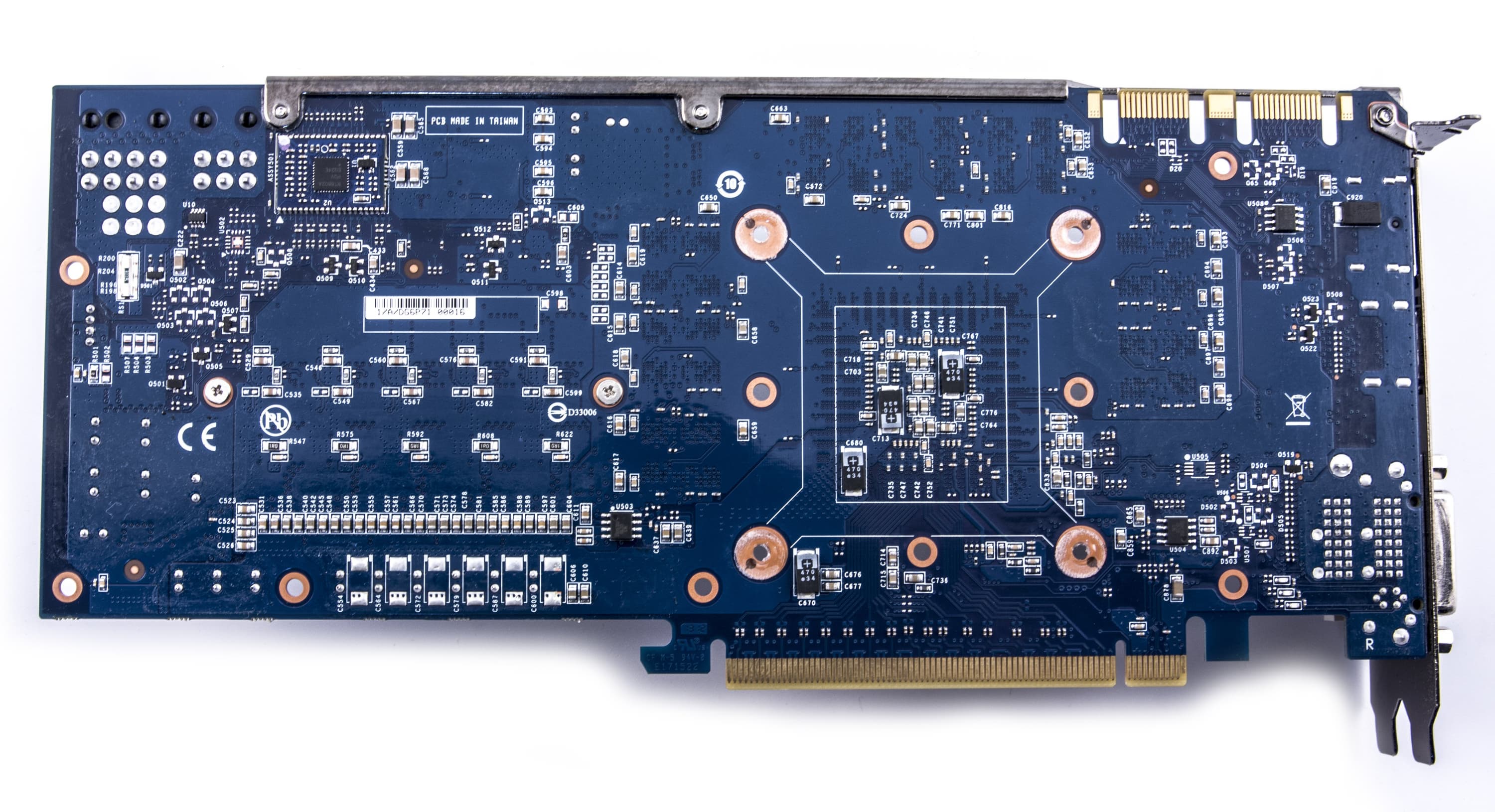

| Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 760 |
 |  |
| Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 760 |
 | |
| Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 760 |
 | |
Мы помним, что GTX 760 делался на основе PCB форм-фактора GTX 670, то есть на очень короткой печатной плате. Последовала этой традиции только компания Palit (вернее, ее инженеры), удлинив, правда, PCB с помощью дополнительной металлической вставки, чтобы было к чему крепить длинный кулер. Так что карта Palit сохранила и референсную схему питания — она здесь четырехфазная, как у GTX 670. А остальные продукты, по-видимому, основаны на PCB от GTX 770/680 и имеют пятифазную схему питания, по наследству доставшуюся им от вышеупомянутых ускорителей.
Однако это не мешает всем трем продуктам иметь заметно повышенные частоты работы, хотя, наверное, больше из GTX 760 в продуктах для массовых поставок не выжать. Впрочем, какой-то оверклокерский потенциал эти ускорители все равно имеют.
У всех трех карт набор гнезд стандартный: 2 DVI (Dual-Link, совместимы с выводом на HDMI или VGA), 1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с одинаковыми входами. Так, без переходников можно подключить только два монитора с DVI. Уместно напомнить, что возможность одновременного вывода картинки максимально на 4 монитора (каждый до разрешения Full HD), реализована и в данном случае. Впрочем, производительность карты может быть уже недостаточной для игр в таком суммарном высоком разрешении.
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления;
- 2048×1536@85 Гц — по аналоговому интерфейсу;
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).
Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.
Карты требуют дополнительного питания, причем двумя разъемами. У карты Gigabyte предусмотрены один коннектор с 6 контактами и один с 8, а у остальных ускорителей — по два 6-контактных разъема.
О системах охлаждения.
| Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|

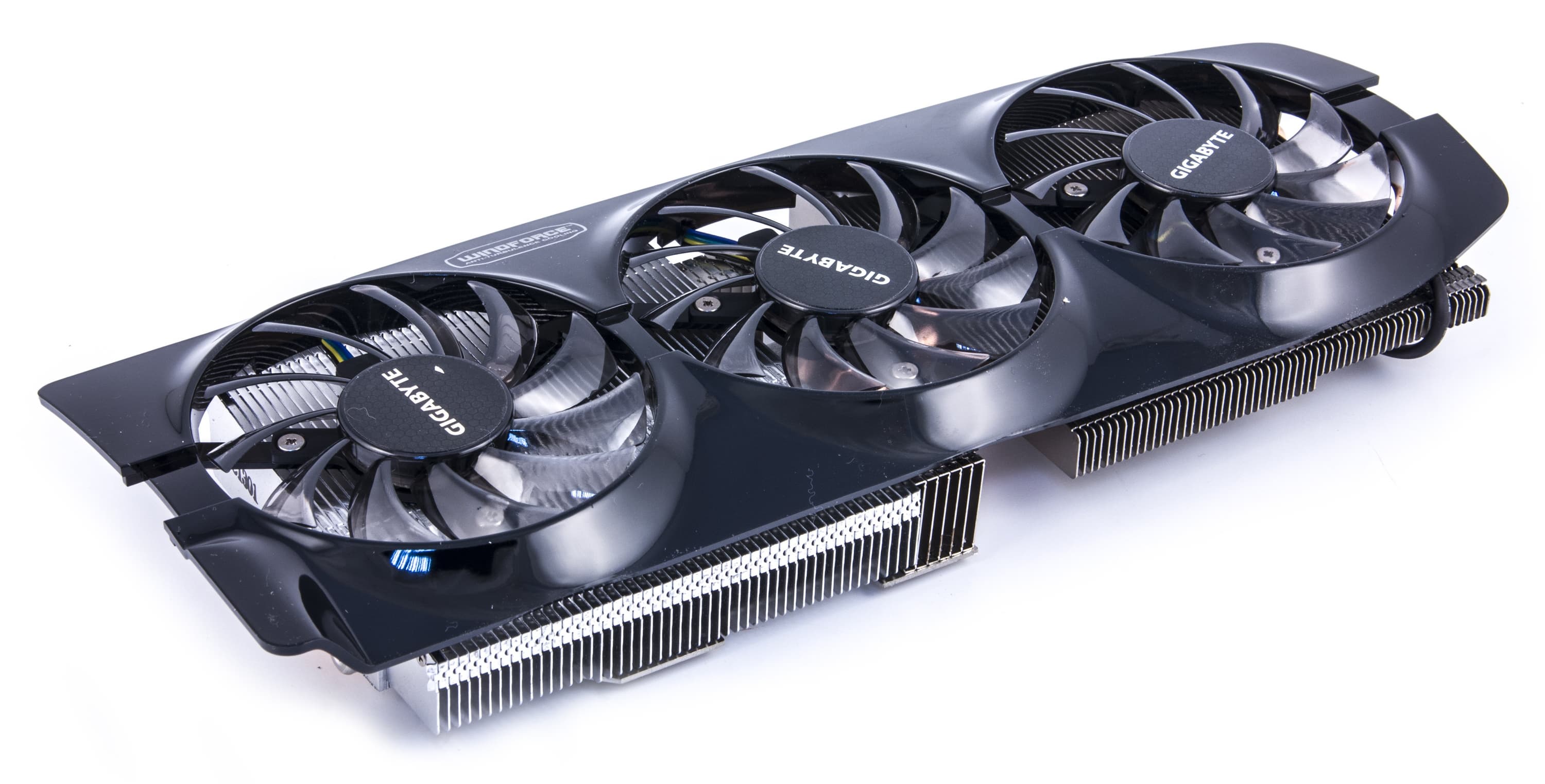

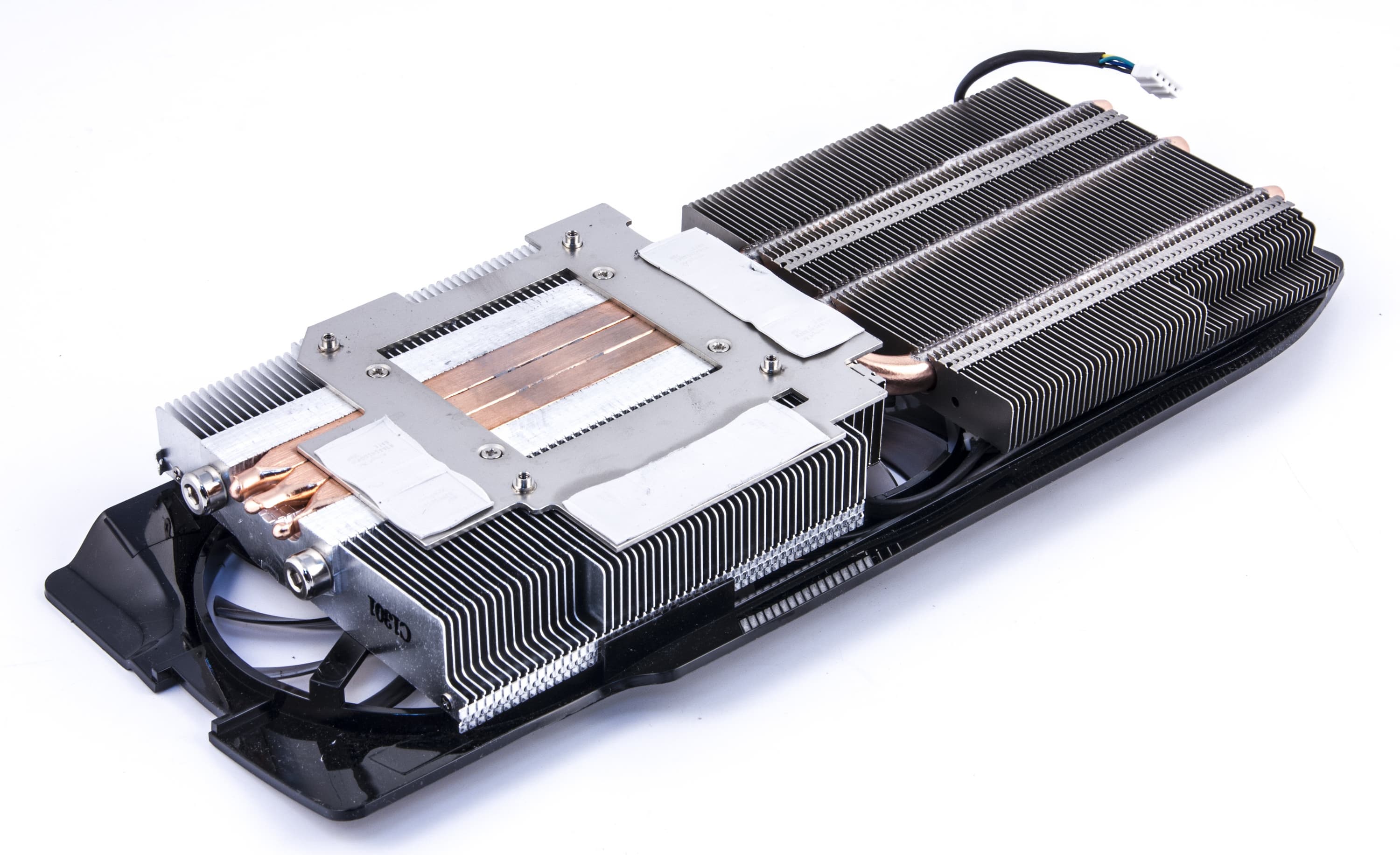

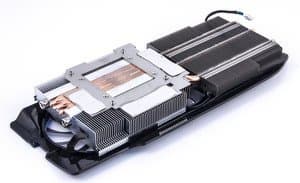

Мы снова видим кулер серии WindForce: имея относительно компактные размеры, такая СО очень эффективно охлаждает, будучи при этом почти бесшумной. Кулер имеет два радиатора. Один из них — с медным основанием, через которое проходит много медных теплопроводящих трубок, несущие тепло ко второму радиатора. Таким образом, тепло равномерно распределяется по всем ребрам обоих радиаторов. Сверху радиаторы прикрыты кожухом с тремя почти плоскими вентиляторами, имеющими особые изгибы лопастей, что снижает шум при работе. Микросхемы памяти и силовые транзисторы охлаждаются тем же основным радиатором. Несмотря на то, что максимальная частота вращения двух вентиляторов (третий всегда работает на малых оборотах и является вспомогательным) достигает 2300 оборотов в минуту, шума практически не слышно из-за особой конструкции вентиляторов. |  |
 | |
| Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E | |

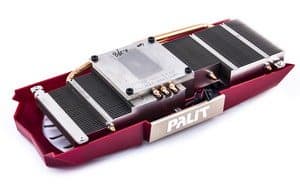

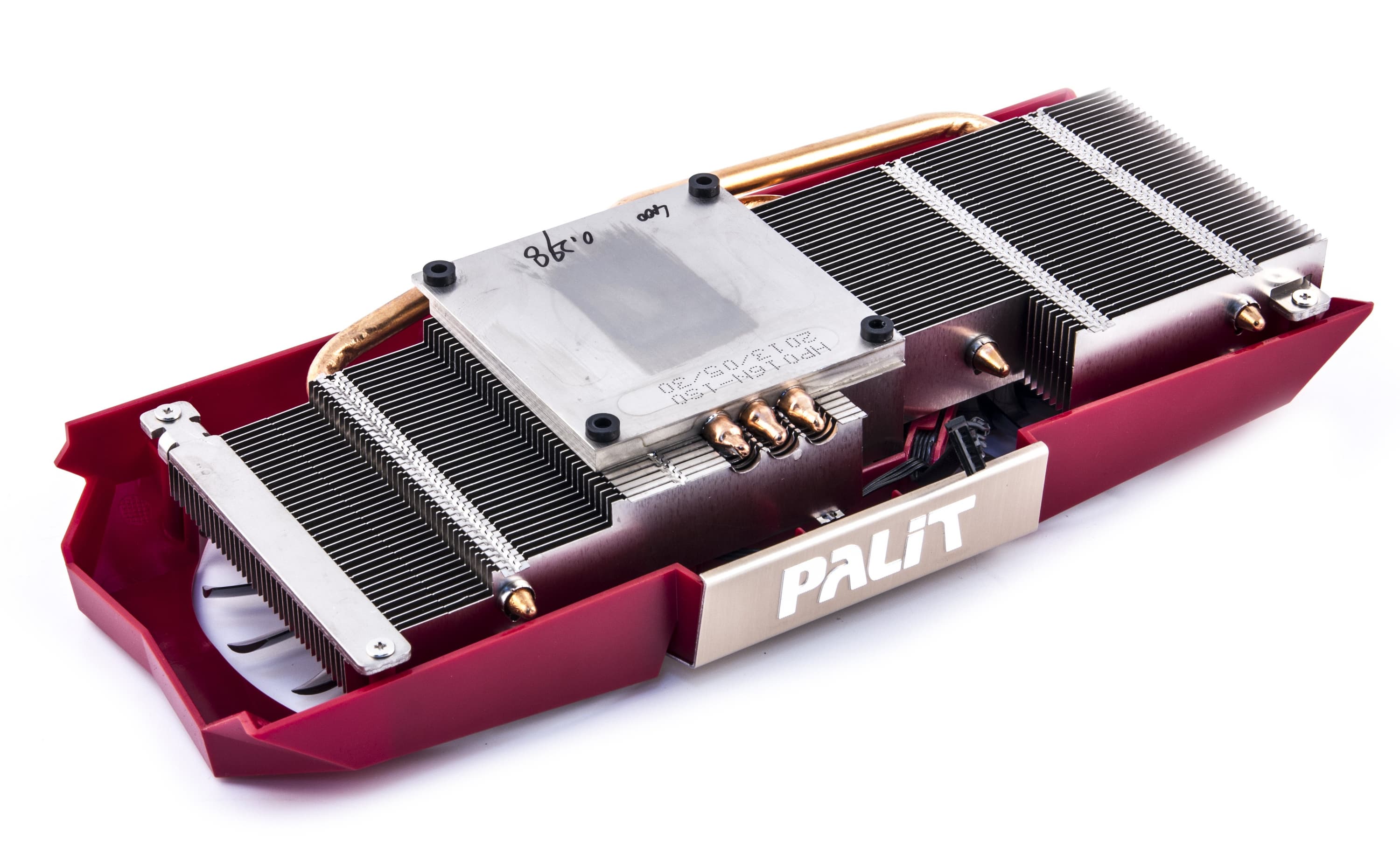

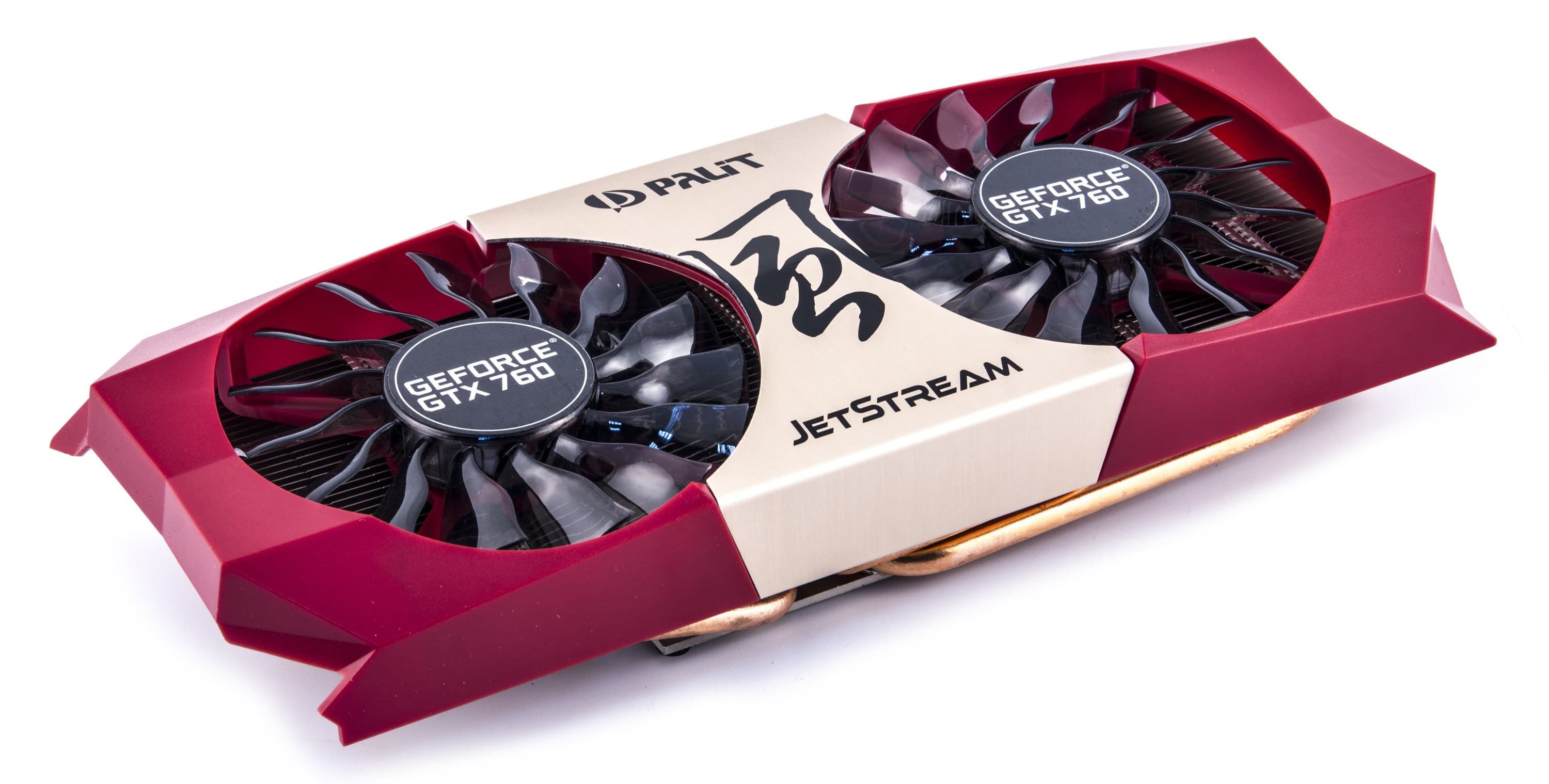

В данном случае СО иного рода. Мы видим один большой пластинчатый радиатор, расположенный вдоль всей карты, имеющий подошву, прижимающуюся к ядру. Через нее проходят медные тепловые трубки, помогающие распределять тепло по всему радиатору для эффективного охлаждения. Сверху радиатор прикрыт кожухом с двумя вентиляторами. Они также имеют особую форму лопастей для уменьшения шума, однако не такие плоские, как у Gigabyte, поэтому в целом карта с такой СО занимает уже три слота в системном блоке. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. СО получилась весьма эффективной, и максимальная частота вращения вентиляторов не превысила 1650 оборотов в минуту, что делает кулер весьма тихим. |  |
 | |
| Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E | |

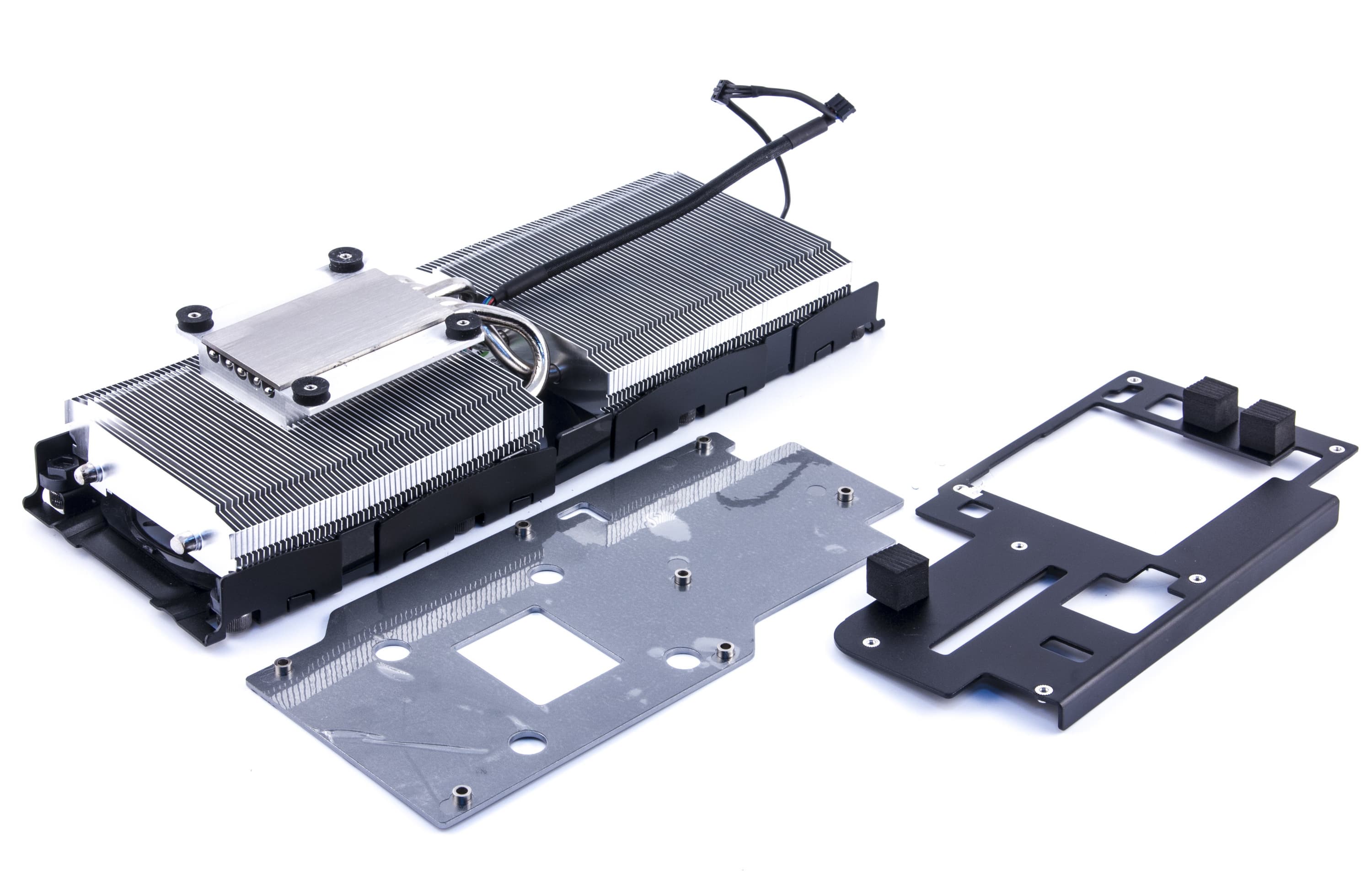

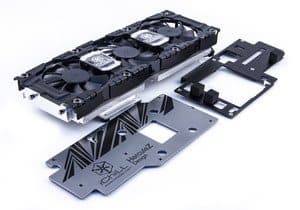

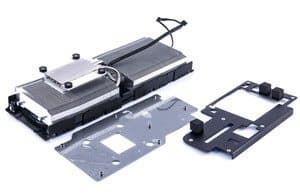

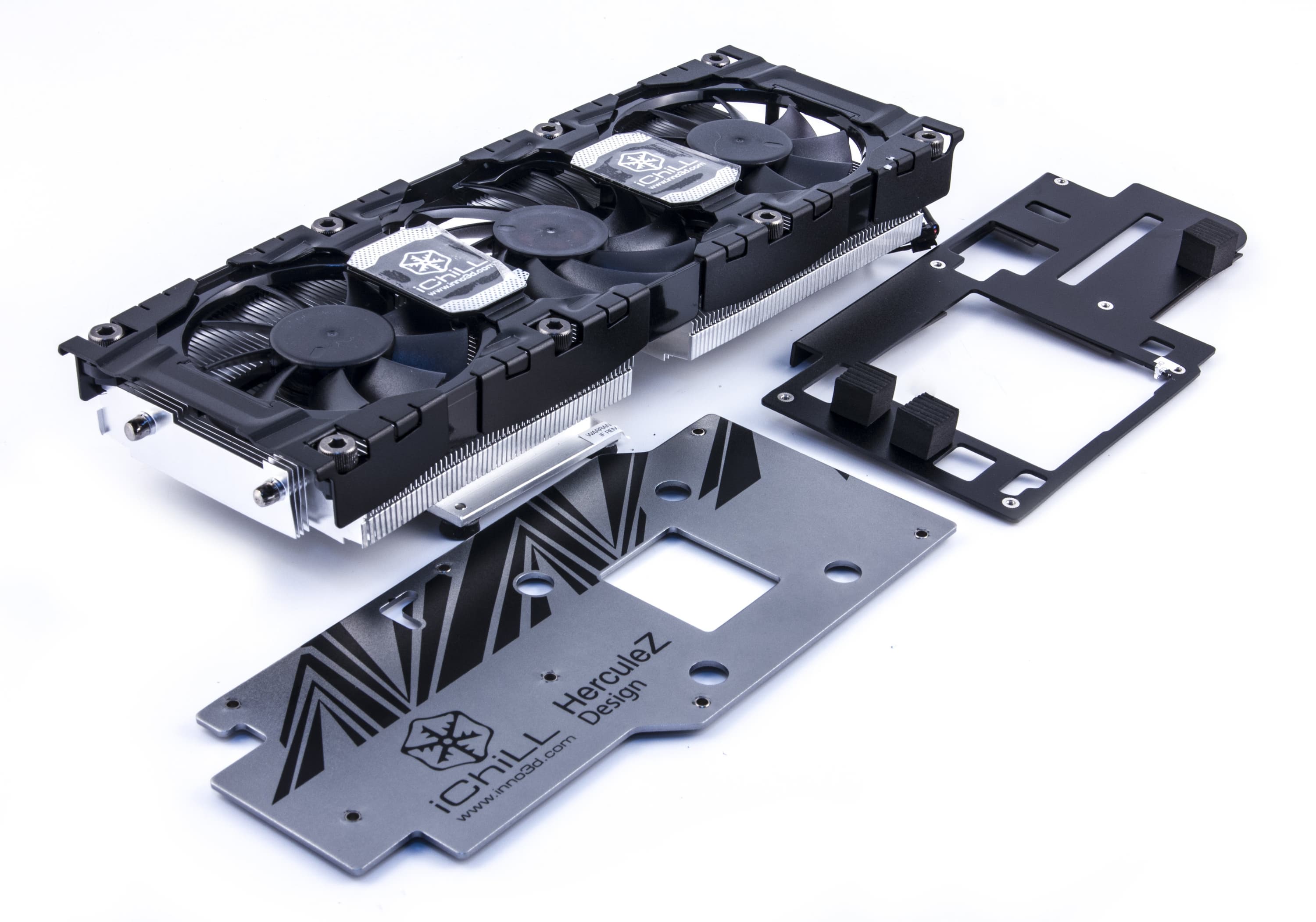

В серии iChill компания InnoVision использует кулеры под названием HerculeZ (собственной разработки). Мы видим, что эта СО очень массивна и даже громоздка, ускоритель с ней занимает три слота в системном блоке. От подошвы тепловые трубки переносят тепло на два приличного размера радиатора. Сверху все это накрыто кожухом с тремя вентиляторами. Изюминка СО в том, что она поддается разборке, при этом оставаясь на видеокарте. Можно снять верхние «лепестки», а затем и вентиляторы, чтобы почистить как их, так и радиаторы под ними. А можно вообще снять один из вентиляторов, если пользователь считает, что двух достаточно для нормального охлаждения. Микросхемы памяти и силовые транзисторы охлаждаются специальной пластиной — отдельным радиатором. СО получилась реально очень эффективной, максимальная частота вращения вентиляторов не превысила 1380 оборотов в минуту, что позволило кулеру стать почти бесшумным. |  |
 | |

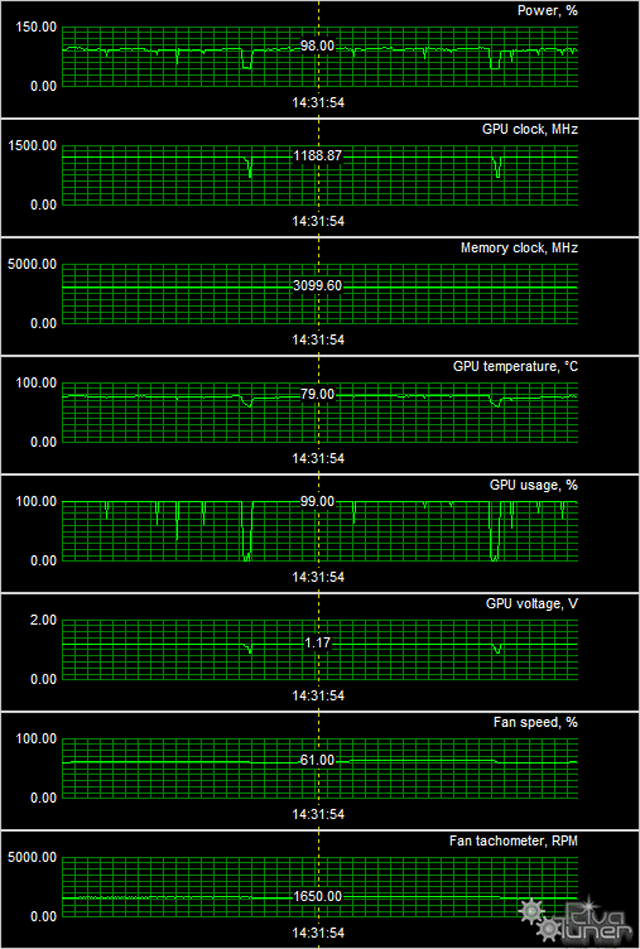

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:
| Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
 | |
| Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E | |
 | |
| Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E | |
 | |
Мы видим, что после 6-часового прогона под нагрузкой у карт Gigabyte и Inno3D максимальная температура не превысила 69 градусов по ядру, что для такого рода ускорителей просто отличный результат, учитывая еще и их почти бесшумные СО. У продукта Palit максимальная температура достигла 79 градусов, что в общем-то, также неплохо. Можно резюмировать, что все три ускорителя имеют очень хорошие СО.
Теперь о комплектации.
Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.
| Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|

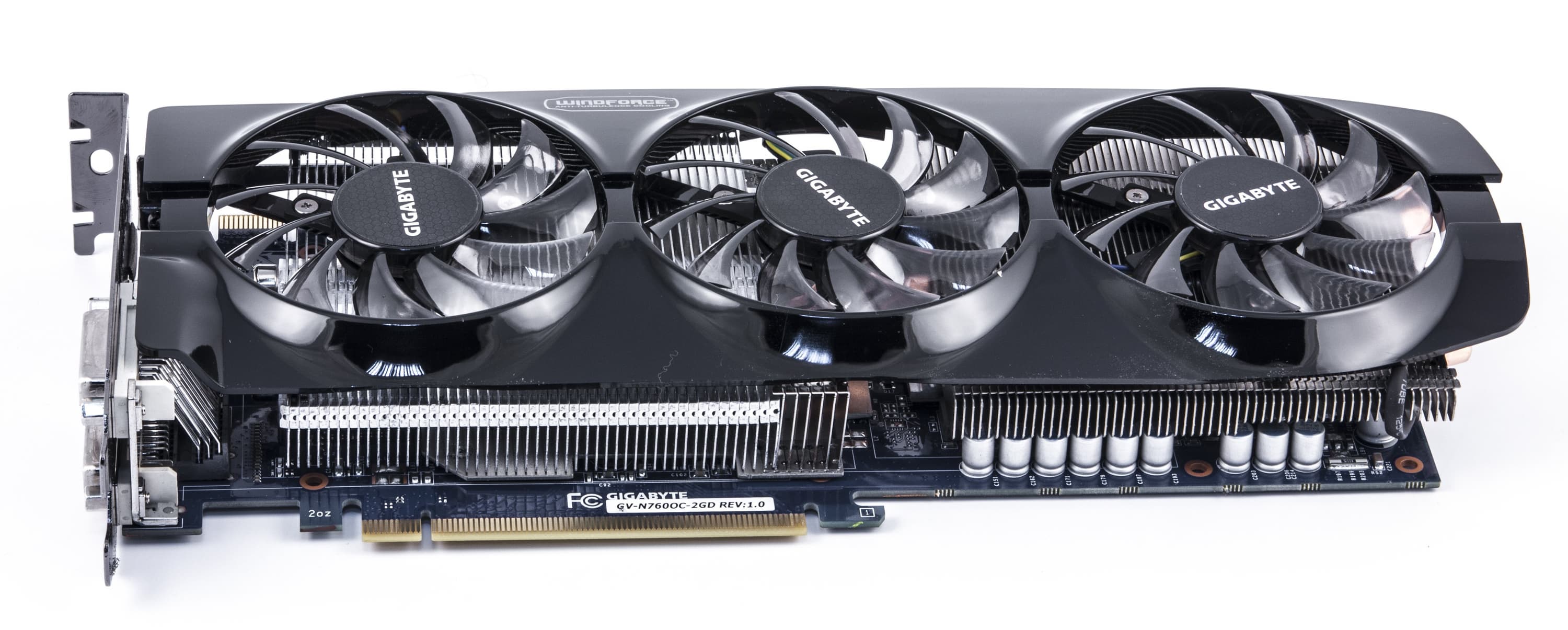

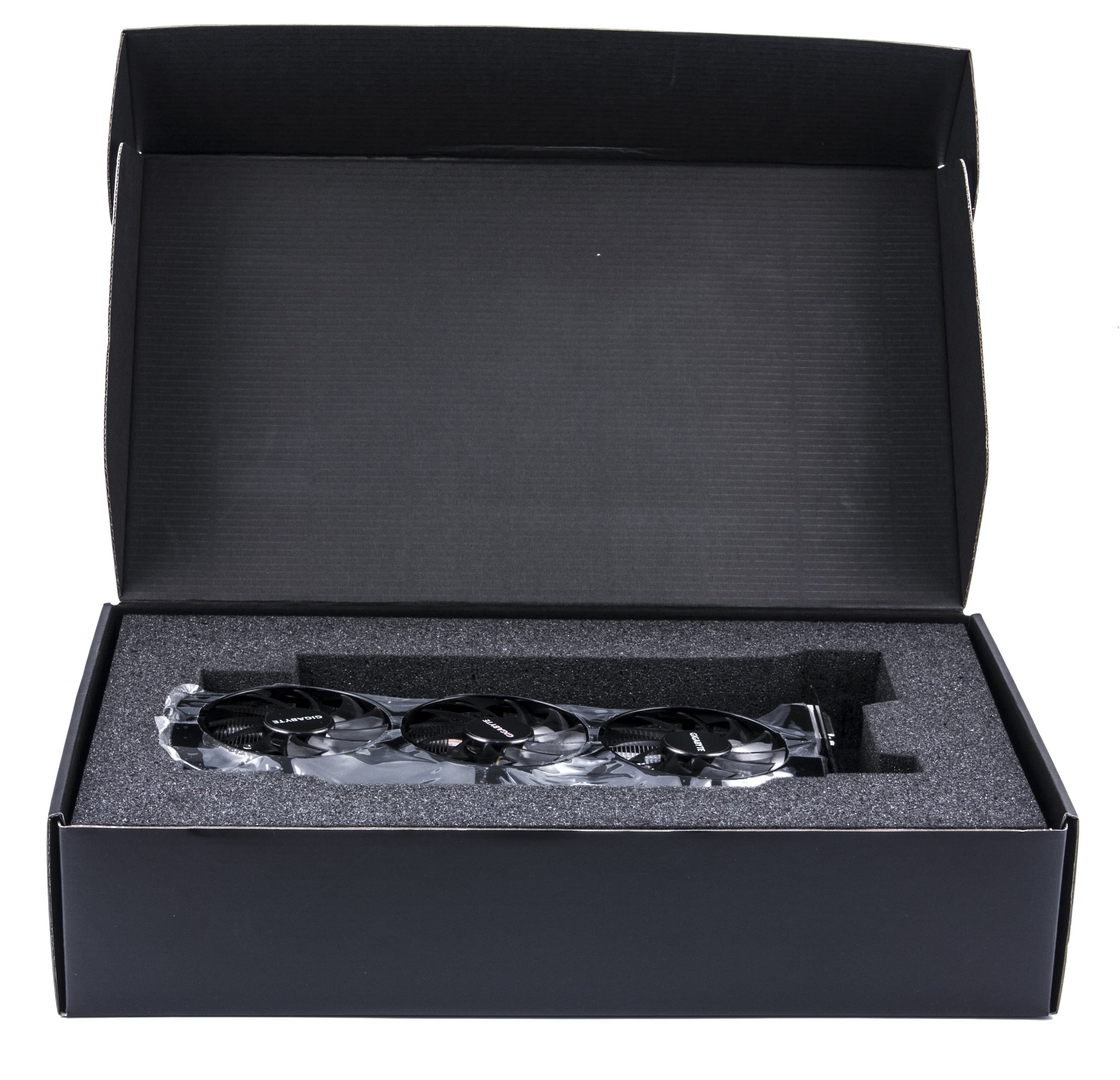

Карта прибыла к нам в технологической упаковке без комплекта. |  |
| Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E | |

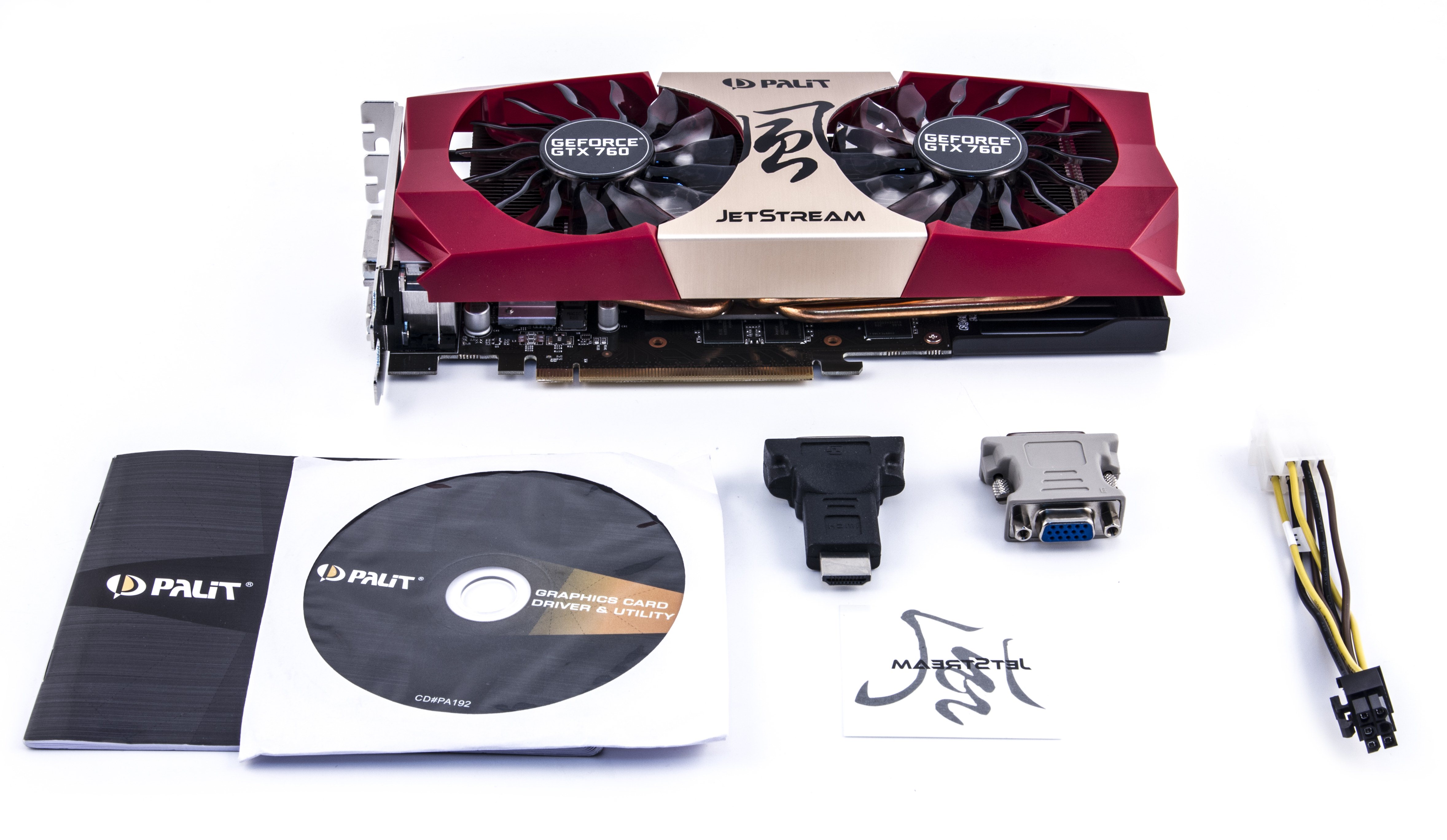

Базовый комплект, плюс разветвитель питания и адаптеры: HMDI-to-DVI (можно подключать 3 монитора с DVI-гнездами) и DVI-to-VGA. |  |
| Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E | |

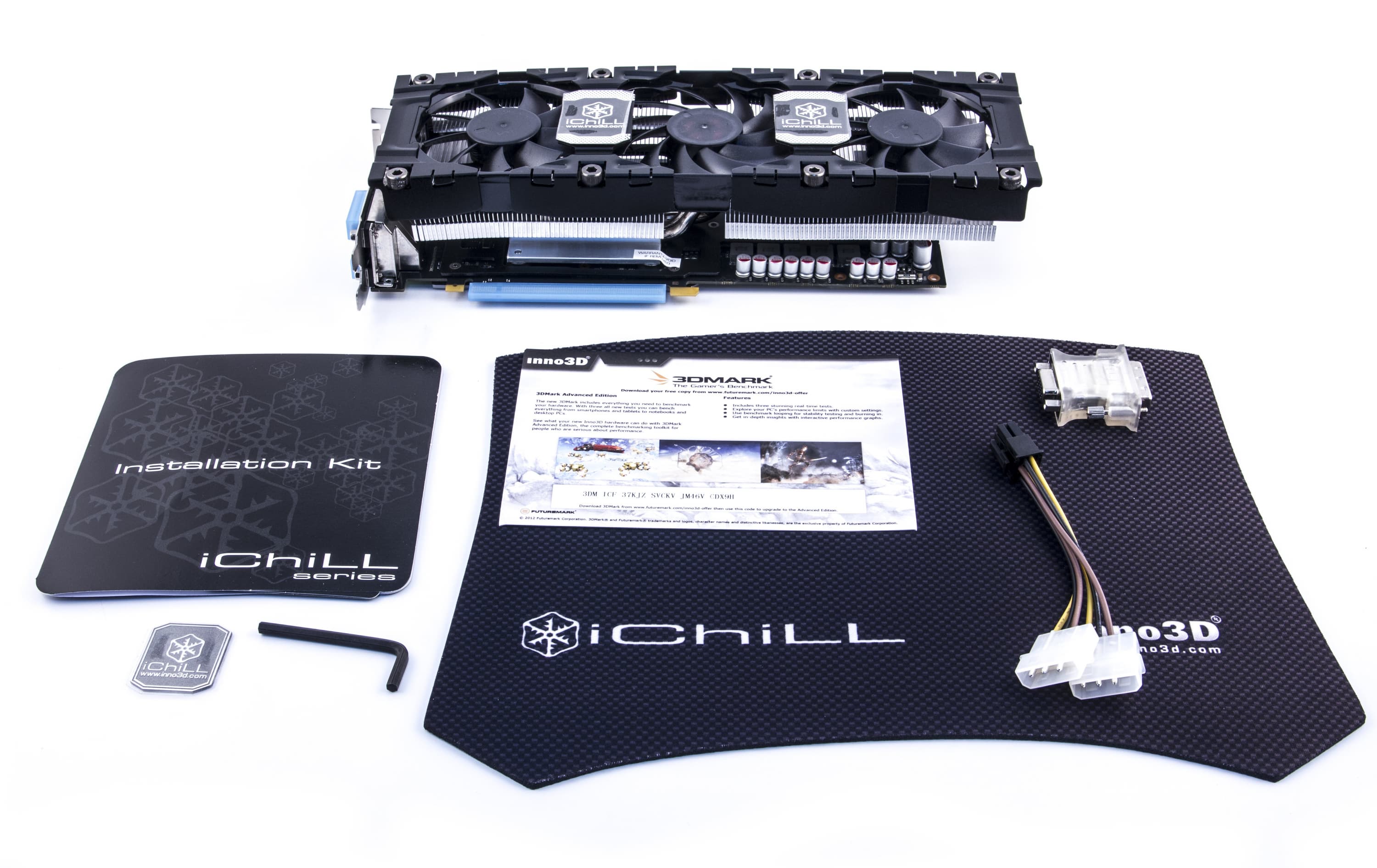

Базовый комплект, плюс разветвитель питания, угловая отвертка для разборки СО, а также адаптер DVI-to-VGA. В качестве бонуса в комплект также входит фирменный коврик для мыши и наклейка серии iChill. |  |

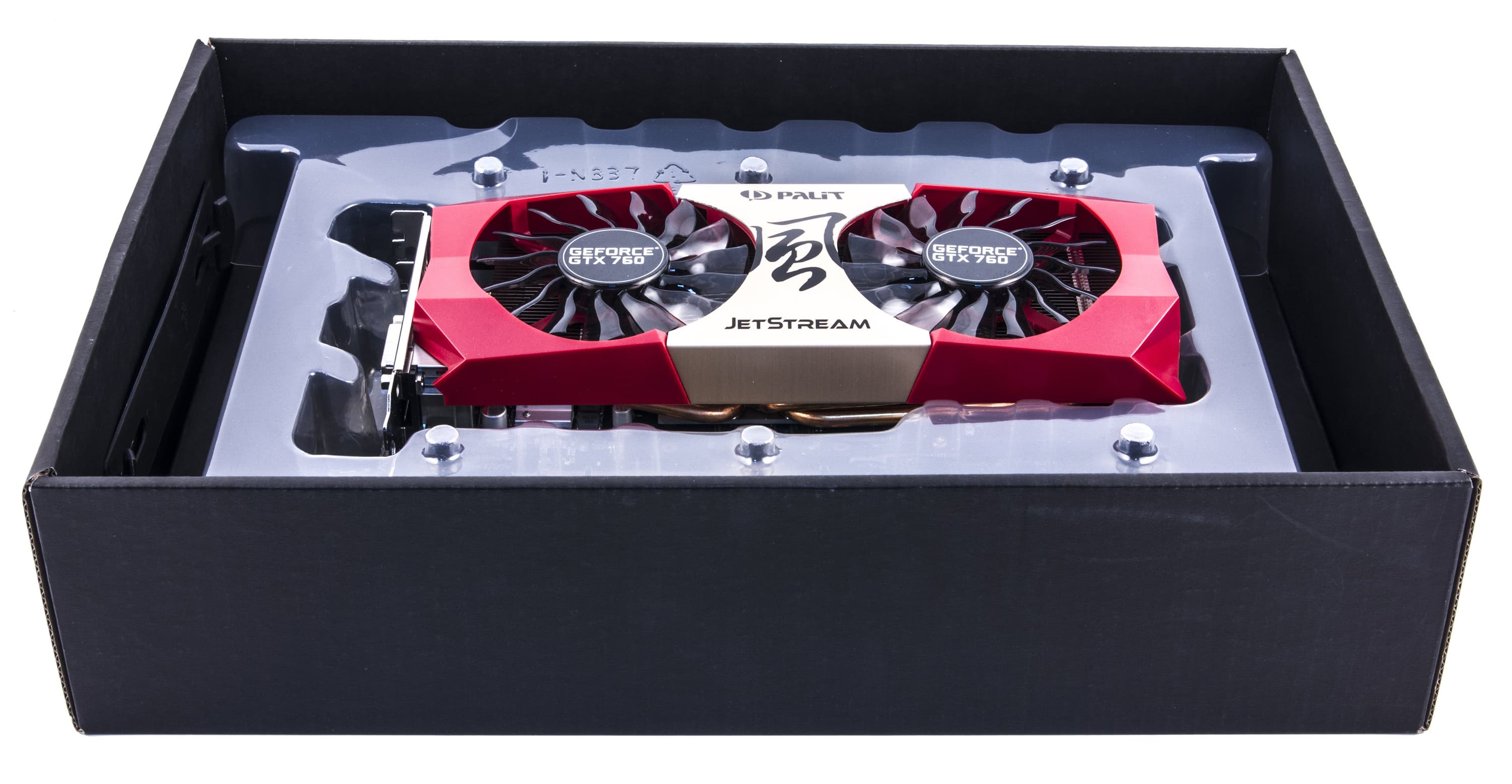

Упаковкa.

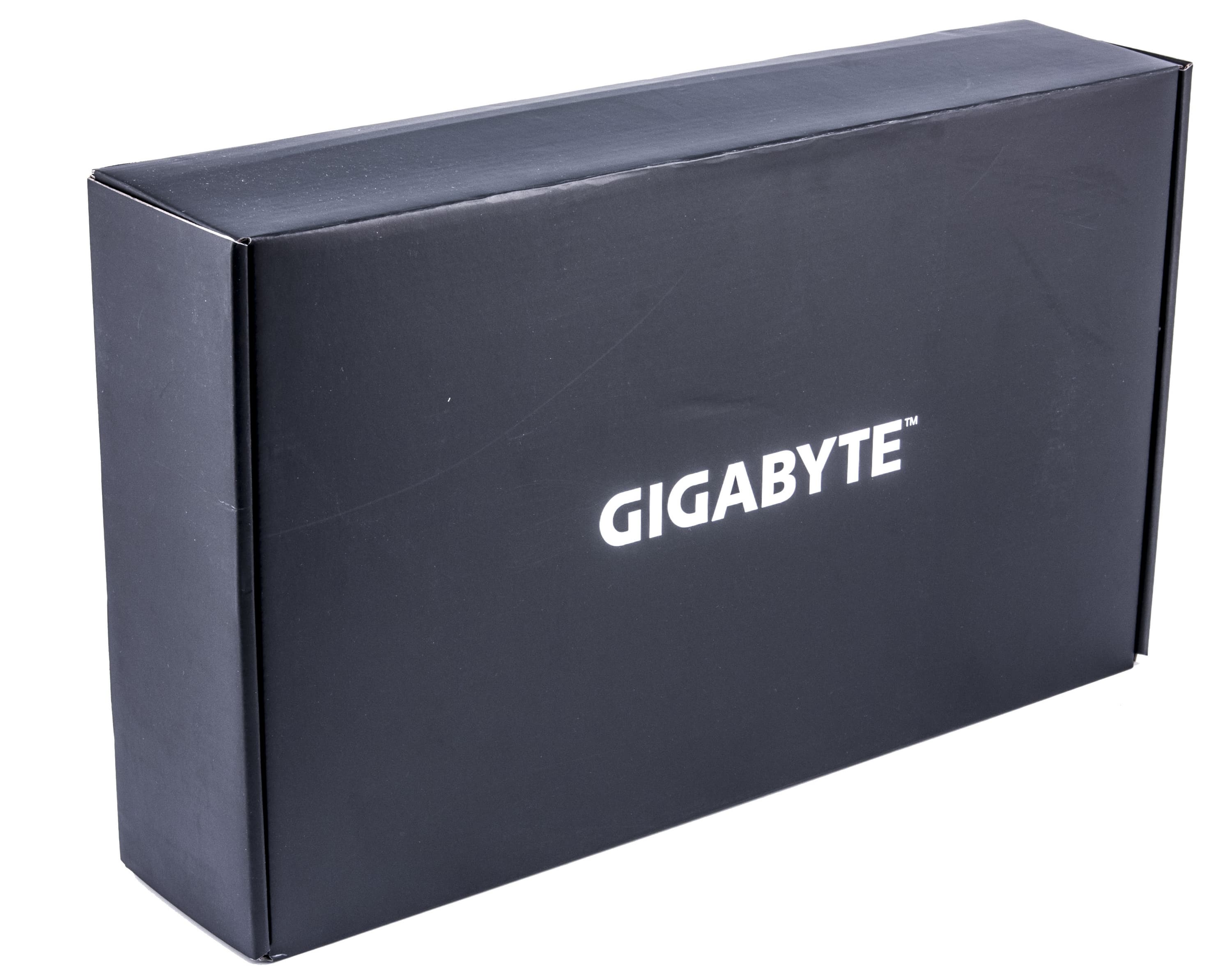

| Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
 |  |

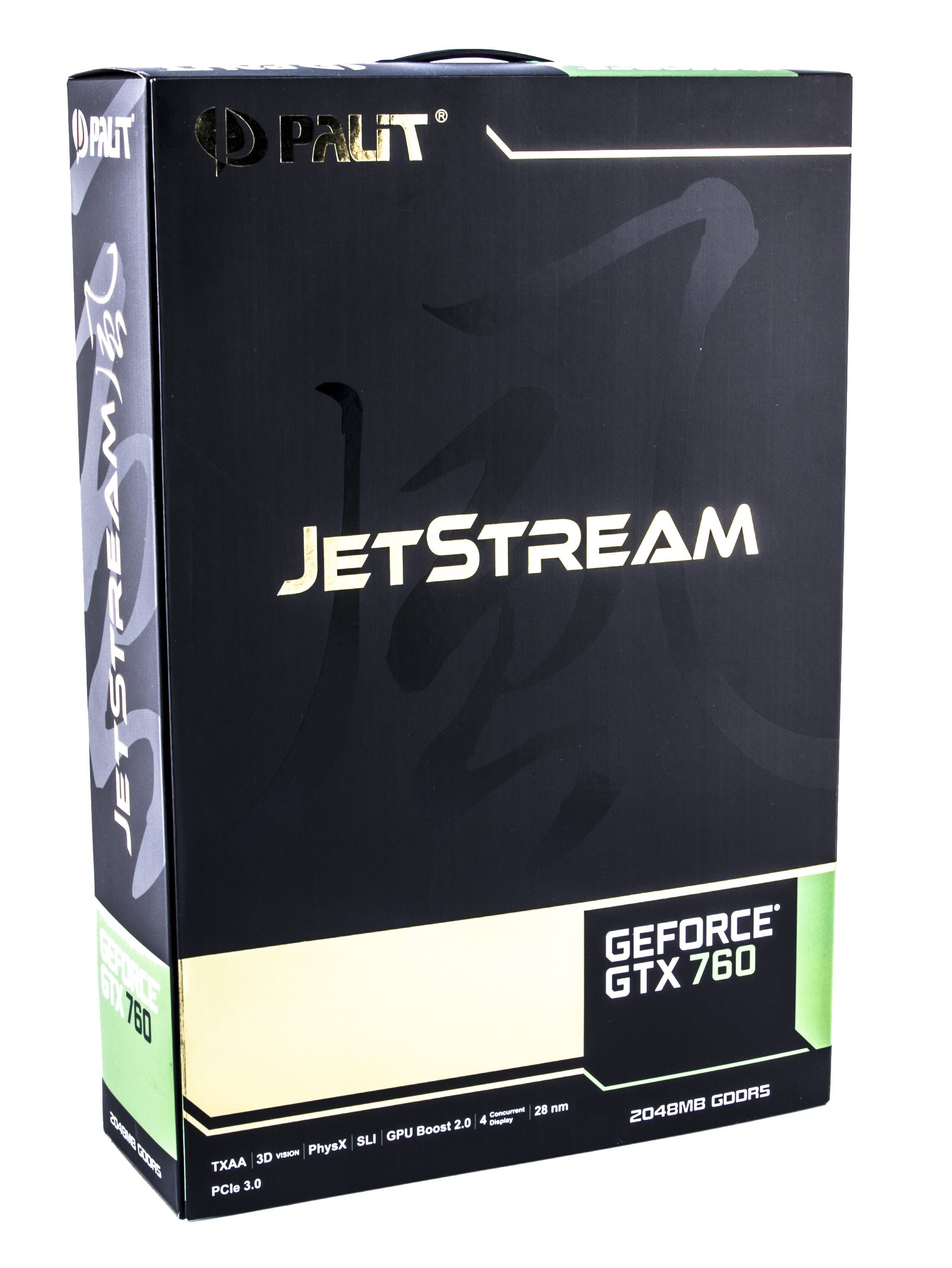

| Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E | |
 |  |
| Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E | |
 |  |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Dell UltraSharp U3011 (30″);
- драйверы AMD версии Catalyst 13.8 beta; Nvidia версии 326.80
VSync отключен.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Благодарим компанию AMD за предоставление лицензионного продукта. - 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).
- Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
- Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.
- Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка. - Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка. - Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
- BioShock Infinite
- Hard Reset
- Unigine Heaven Benchmark DirectX 11.0
- Aliens versus Predator (2010)
- Nexuiz (2012)
- Unigine Valley Benchmark
- 3DMark FireStrike Graphics Marks
- METRO: Last Light
- Metro 2033
- Sleeping Dogs
- Crysis 2
Выводы
Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на сентябрь 2013 г., так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).
Рейтинг 3D-ускорителей iXBT.com
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 12 | Gigabyte GTX 760 2048 МБ, 1085—1150/6000 | 770 | 273 | 282 |
| 13 | Palit GTX 760 2048 МБ, 1072—1137/6200 | 770 | 271 | 284 |
| 14 | Inno3D GTX 760 2048 МБ, 1060—1124/6200 | 770 | 267 | 288 |
| 15 | GTX 760 2048 МБ, 980—1033/6000 | 740 | 259 | 286 |
| 16 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 680 | 226 | 301 |
| 17 | HD 7950 3072 МБ, 850/850/5000 | 670 | 213 | 314 |
Разница по скорости между тремя рассмотренными ускорителями очень мала, поэтому занятые выше места - условные. Можно сказать, что все три заняли первенство внутри группы. Заметим, что GTX 760 обошел своих более дорогих конкурентов в лице GTX 660 Ti и Radeon HD 7950.
А теперь давайте посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):
Рейтинг полезности (возможности/цена)
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 09 | Gigabyte GTX 760 2048 МБ, 1085—1150/6000 | 273 | 770 | 282 |
| 10 | Palit GTX 760 2048 МБ, 1072—1137/6200 | 271 | 770 | 284 |
| 12 | Inno3D GTX 760 2048 МБ, 1060—1124/6200 | 267 | 770 | 288 |
| 15 | GTX 760 2048 МБ, 980—1033/6000 | 259 | 740 | 286 |
| 19 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 226 | 680 | 301 |
| 22 | HD 7950 3072 МБ, 850/850/5000 | 213 | 670 | 314 |
Опять же, рассматривать соперничество продуктов Gigabyte, Inno3D и Palit нет смысла, так как цены могут постоянно меняться, а разница в их рейтингах мизерная. Поэтому можно сказать, что все три продукта заняли лидирующую позицию в своей группе, опередив как референсный Geforce GTX 760, так и конкурирующие ускорители на других GPU. Ну что же, GTX 760 — реально очень успешный ускоритель для своей цены.
Итак:
Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E — очень интересный с точки зрения относительной компактности вариант GTX 760, обладающий великолепной СО и занимающий всего 2 слота в системном блоке. Еще раз отметим фабрично повышенные частоты работы.
Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E — также весьма интересный вариант GTX 760, тоже работающий на повышенных частотах, что выводит его в лидеры среди ближайших конкурентов. СО шумит совсем слабо, ее практически не слышно на фоне общего шума системного блока. Следует учитывать, что видеокарта занимает три слота.
Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E — самый интересный продукт из трех рассмотренных, если вас не смущают размеры видеокарты — она занимает три слота в системном блоке. В остальном — все отлично: очень эффективный и малошумный кулер, который можно легко чистить, снимая вентиляторы и получая доступ к радиаторам (без демонтажа СО с видеокарты). Ну и комплект поставки также вызывает положительные эмоции.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за октябрь 2013 года) получили награду карты:
- Gigabyte Geforce GTX 760 OC 2048 МБ 256-битной GDDR5 PCI-E
- Palit Geforce GTX 760 JetStream 2048 МБ 256-битной GDDR5 PCI-E
- Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E
А в номинации «Отличная поставка» (за октябрь 2013 года) мы награждаем карты:
- Inno3D Geforce GTX 760 iChill 2048 МБ 256-битной GDDR5 PCI-E
