Radeon R9 270X в исполнении Asus

Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Пора немного отвлечься от топовых ускорителей, потому что массовые продажи приходятся не на них. Итак, осенью 2013 года на рынок вышли Radeon R9 270/270X и R7 260/260X. Цены у них куда более привлекательны, чем у старших моделей в линейках, поэтому будет весьма интересно посмотреть, что могут данные продукты. Обеспечат ли они потребителю необходимый комфорт в играх (разумеется с учетом ценового сегмента)? Мы начинаем небольшую серию материалов, посвященных серийно выпускаемым ускорителям семейства Radeon R9 270X.

Кстати, наши справочники недавно обновились, поэтому там читатель сможет получить полную информацию о тонкостях выбора ускорителя и особенностях современных графических процессоров. Разумеется, если кому это нужно.

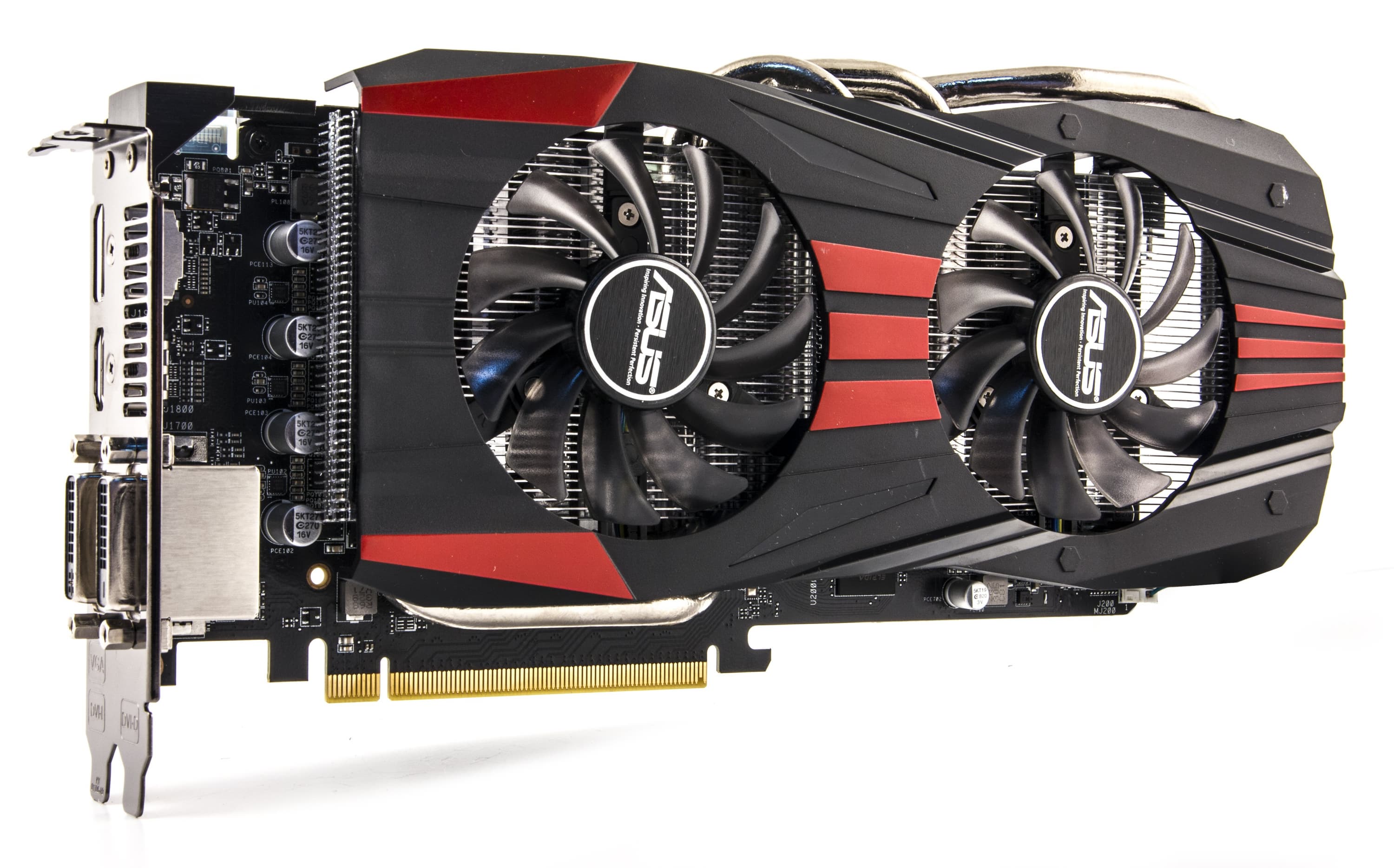

Первым у нас пойдет ускоритель Asus. И не простой, а из фирменной серии DirectCu.

Плата

Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon R9 270X (Curacao)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1120 МГц (номинал — 1050 МГц)
  • Частота работы памяти (физическая (эффективная)): 1400 (5600) МГц (номинал — 1400 (5600) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/1120 МГц (номинал — 20/1050 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 272×110×55 мм (видеокарта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 194/63/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X

Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

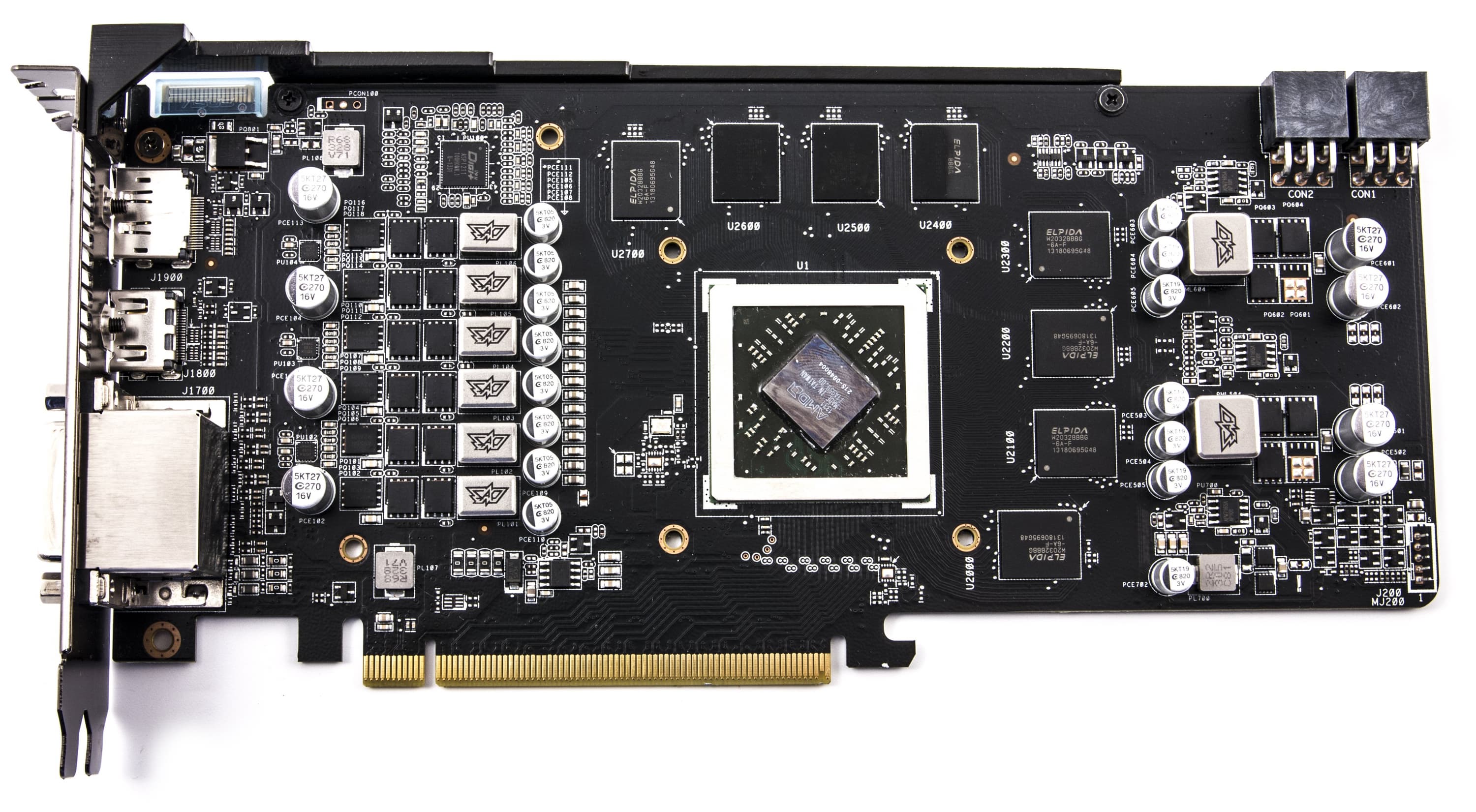

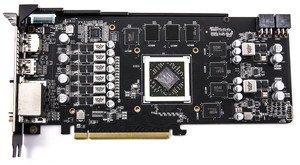

Сравнение с эталонным дизайном, вид спереди
Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

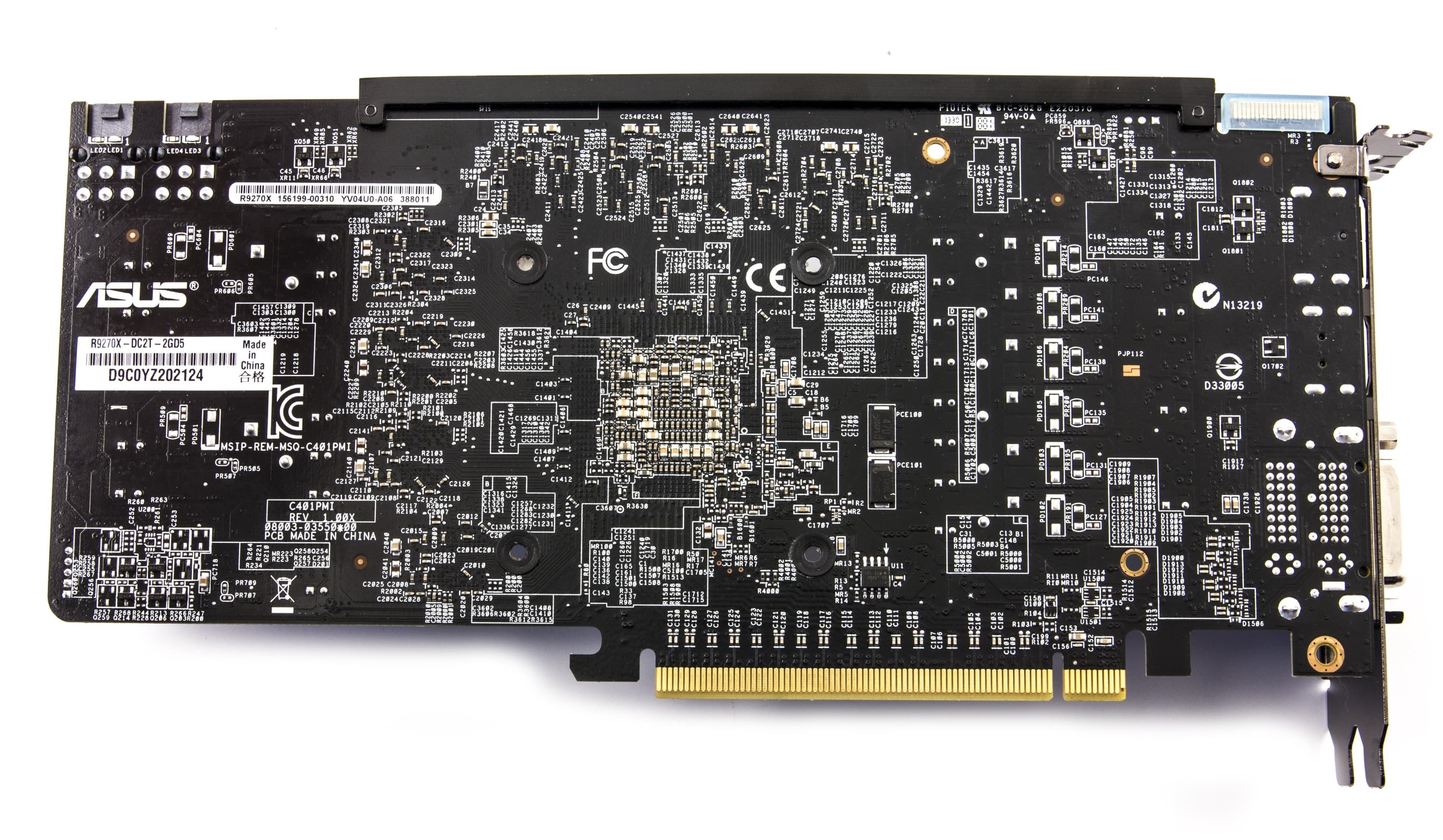

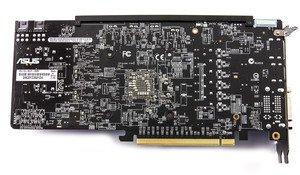

Сравнение с эталонным дизайном, вид сзади
Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

Прекрасно видно, что PCB у продукта Asus существенно отличается от референс-карты (собственно, одинаковым осталось лишь расположение микросхем памяти вокруг ядра). Переделки коснулись в основном силового блока, который получил 6-фазную схему питания — в отличие от 5-фазной у референсной платы. Также сменен цифровой контроллер управления питанием: был CHiL компании International Rectifier, стал Digi+ ASP1211, использующий технологию Super Alloy Power, что вкупе с использованием специальных элементов (конденсаторов, дросселей и т. д.) уменьшает энергопотребление и нагрев.

Набор видеовыходов весьма современен и достаточен: 2 DVI (один из которых Single-Link и совместим с выводом на VGA) и по одному DisplayPort и HDMI (второе гнездо DVI обладает возможностью через адаптер передавать сигнал на HDMI, поэтому суммарно можно подключить 2 приемника с HDMI). Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с разнотипными входами (так, без переходников можно подключить только два монитора с DVI).

Мы знаем, что ускорители Radeon обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также следует напомнить, что все современные ускорители семейства Radeon могут выводить картинку игры одновременно на несколько мониторов. Впрочем, в данном случае производительности этого ускорителя уже явно не хватит для полноценной игры даже на двух мониторах в режимах Full HD каждый.

Видеокарта требует дополнительного питания в виде двух 6-контактных гнезд.

Максимальные разрешения и частоты в 3D: 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI). Также декларирована поддержка разрешения 4К, однако работоспособность на такого рода мониторах нами еще не проверялась.

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

AMD Radeon R9/R7/R6
Я повторю информацию об утилите AMD Gaming Evolved Control Center, созданной компанией Raptr. Самую свежую версию можно скачать здесь. Это, по сути, аналог Nvidia Geforce Experience — программы, облегчающей настройки игр.

Суть в том, что утилита сканирует системные характеристики (аппаратные и программные, включая 3D-ускоритель) и ищет установленные на ПК игры. Затем отбирает те игры, которые способна оптимизировать (список постоянно пополняется), и предлагает пользователю оптимальные настройки, чтобы получить максимум отдачи от той или иной игры: выставление установок на максимум при условии сохранения высокой производительности (чтобы играбельность не пострадала).

Таким образом, пользователь, у которого нет времени или желания разбираться с настройками в той или иной игре, может довериться данной программе, получив хорошую производительность при максимально возможных для этого настройках по качеству. Это прекрасное дополнение даже для рассматриваемого сегодня ускорителя. Надеемся, что в дальнейшем данная программа будет включена в дистрибутивы драйверов, и любой пользователь сможет воспользоваться свежей версией AGECC без поиска в интернете.

Также стоит отметить, что программа синхронизируется с самыми популярными игровыми системами типа Steam, используя информацию с конкретного аккаунта игровой платформы для обеспечения полноты списка оптимизируемых игр с учетом их апдейтов и патчей.

Также не стоит забывать, что мы имеем дело с семейством Asus DirectCu II Top, где «Top» означает не только изначально повышенные частоты работы, но и ориентированность продукта на оверклокеров. Да и кулеры семейства DirectCu, как правило, ставятся с несколько избыточной эффективностью в расчете на любителей разгона. Для полноценного регулирования частот и даже вольтажей компания Asus предлагает утилиту Asus GPU Tweak, которая обладает следующей функциональностью:

  • Модуль GPU-Z выдает исчерпывающую информацию обо всех параметрах видеокарты
  • Синхронное изменение частоты и напряжения питания графического процессора для облегчения процесса разгона
  • Удобный виджет поможет всегда иметь под рукой все данные об устройстве
  • Автоматическое обновление драйвера и BIOS

Эта программа есть на диске в комплекте с картой, а свежую версию всегда можно скачать с сайта компании.

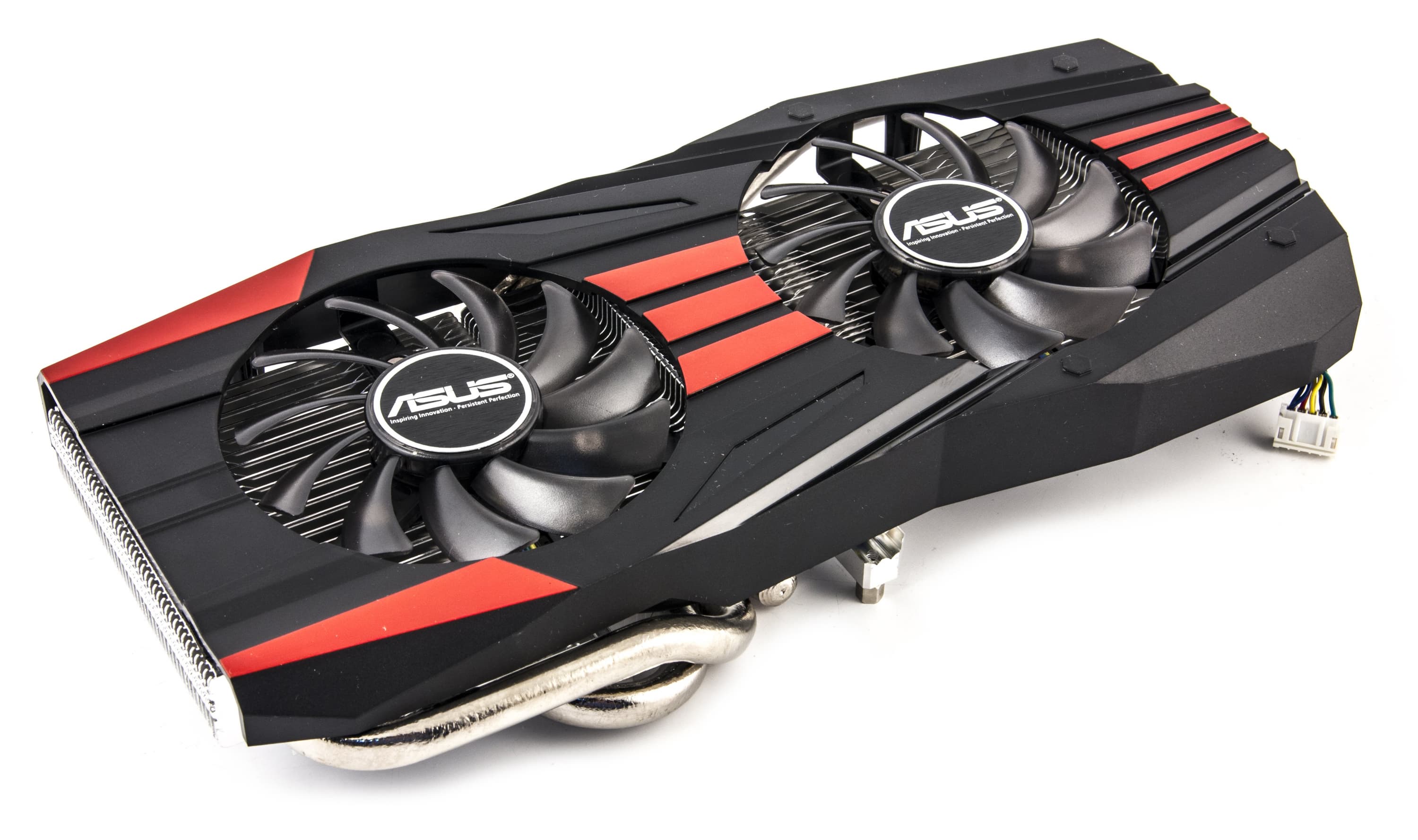

О системe охлаждения.

Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E

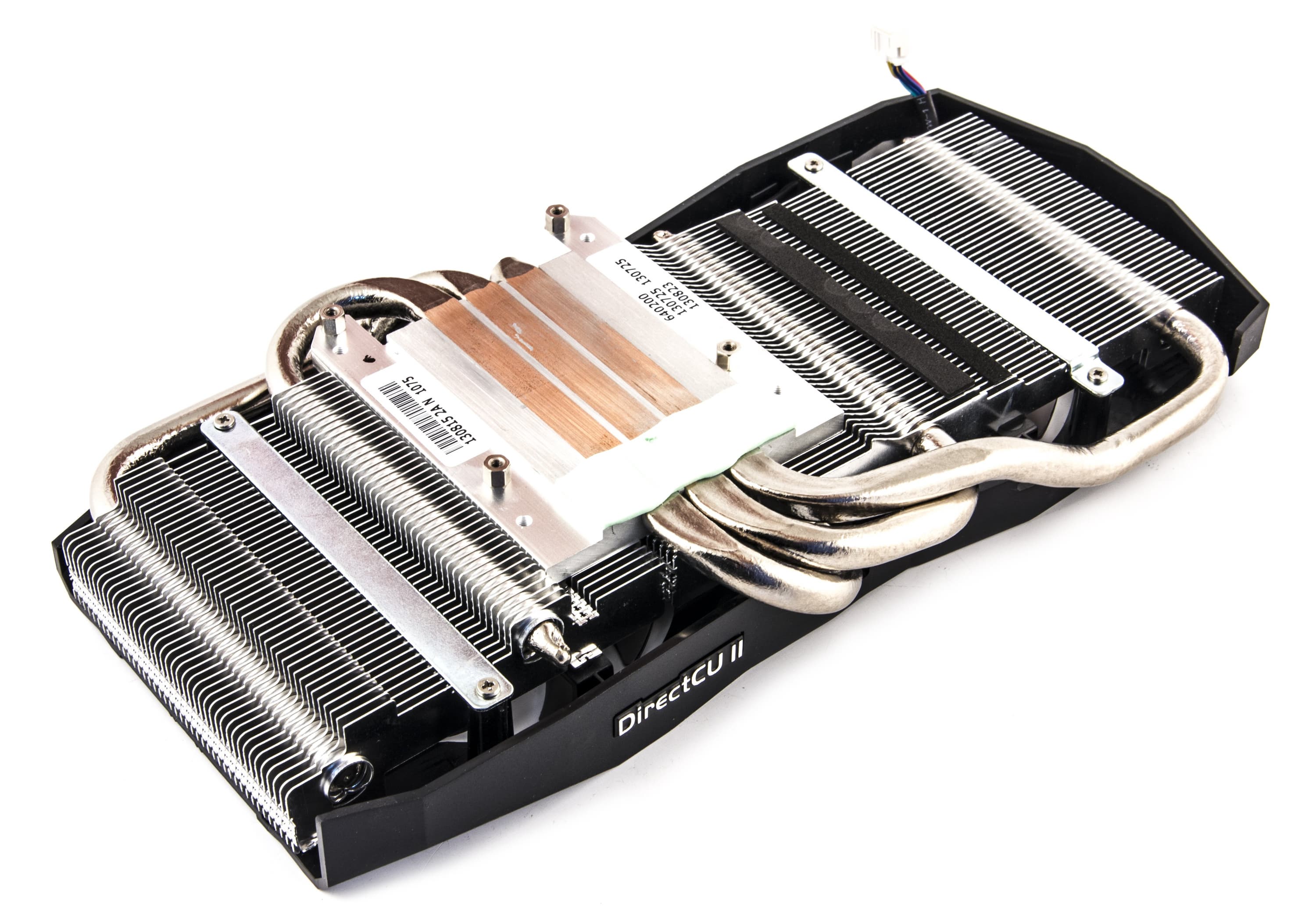

Традиционно серия систем охлаждения DirectCu, в соответствии со своим названием, предлагает массивный радиатор с медными тепловыми трубками, впаянными прямо в подошву, касающуюся ядра. Все поверхности радиатора и трубок никелированы (кроме соприкасающихся с ядром).

Сверху радиатор накрыт кожухом с двумя высококачественными вентиляторами. Микросхемы памяти и силовые транзисторы — без охлаждения.

Несмотря на, казалось бы, очень высокую эффективность СО, вентиляторы раскручиваются до 2800 с лишним оборотов в минуту под длительной нагрузкой, хотя шум при этом все равно минимален — вентиляторы сделаны очень качественно, а сильно поднятый над PCB радиатор уменьшает шум прохождения воздуха через ребра радиатора.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 73 градусов по ядру, что для такого рода ускорителей очень даже приемлемый результат. Осталось напомнить, что СО бесшумной назвать нельзя, но шум минимален. Еще раз замечу, что пока, к сожалению, стенд для точного измерения уровня шума не готов, поэтому приходится довольствоваться словесными формулировками.

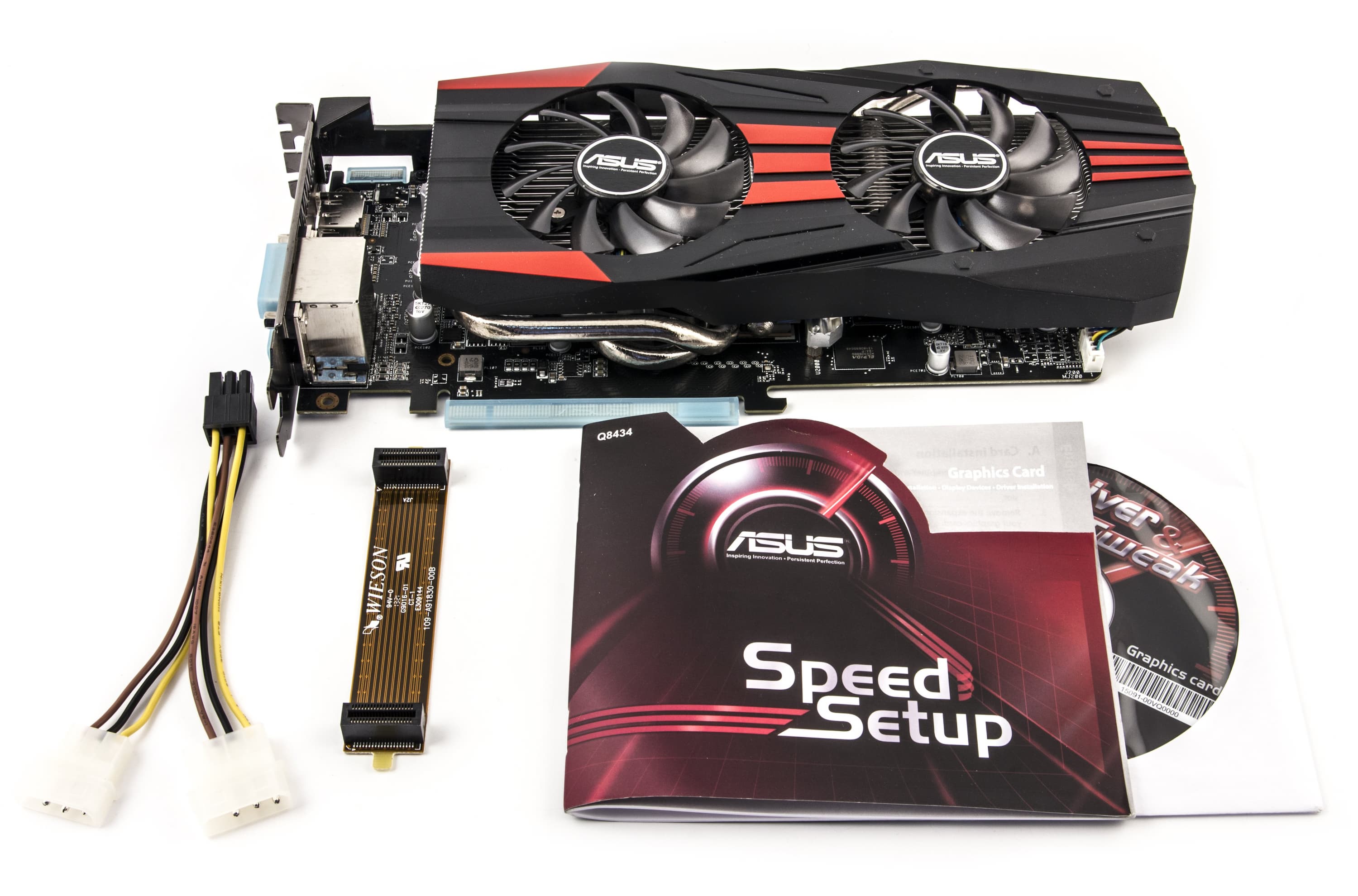

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E
Базовый комплект плюс разветвители питания.

Упаковкa.

Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120 ГБ3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.12 Nvidia версии 331.93

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на середину января 2014 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
13 GTX 760 2048 МБ, 980—1033/6000 740 271 273
16 Asus DC2 R9 270X 2048 МБ, 1120/1120/5600 700 265 264
19 GTX 660 Ti 2048 МБ, 915—1030/6000 680 234 290
21 R9 270X 2048 МБ, 1050/1050/5600 640 252 254
23 HD 7870 2048 МБ, 1000/1000/4800 590 260 227

Как мы видим, расклад сил вполне соответствует ценовому: R9 270X оказалась предпоследней в группе по производительности, но она и дешевле почти всех. А повышенные частоты у продукта Asus позволили ему вырваться аж на второе место, уступив лишь GTX 760.

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
04 GTX 760 2048 МБ, 980—1033/6000 271 740 273
10 Asus DC2 R9 270X 2048 МБ, 1120/1120/5600 265 700 264
12 HD 7870 2048 МБ, 1000/1000/4800 260 590 227
16 R9 270X 2048 МБ, 1050/1050/5600 252 640 254
18 GTX 660 Ti 2048 МБ, 915—1030/6000 234 680 290

Расклад почти повторился, лишь GTX 660 Ti переместился в самый конец списка, имея явно завышенную цену. Да, лидером в группе 250—290 долларов является GTX 760, но наш исследуемый сегодня ускоритель Asus занял второе место. Повторим, что эти выводы сделаны на основе среза цен в середине января 2014 года, в дальнейшем ценовые соотношения могут меняться, а с ними — и выводы о полезности приобретения того или иного ускорителя.

Итак:

Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E — прекрасная вариация средней руки ускорителя семейства R9 270X (по сути, это бывший HD 7870), имеющая очень сильно повышенные частоты работы, дающая оверклокерам возможность эти самые частоты поднять еще выше (в моем случае ускоритель смог стабильно работать на частотах 1220/6700 МГц, практически догнав по производительности намного более дорогой R9 280X). Есть минус в лице некоторого шума системы охлаждения, но он весьма незначительный.

Что касается цен и того, кто лучше на текущий момент — это решать читателям. Окончательное решение традиционно остается за ними (и да смотрят они на цены ниже!).

В номинации «Оригинальный дизайн» (за январь 2014 года) получила награду карта:

  • Asus Radeon R9 270X DirectCu II Top 2048 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 760 2 ГБ — $220 (на 01.11.16)
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 660 Ti — $309(2)
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 660 — $200(12)
R9 270X 2 ГБ — $195 (на 01.06.16) HD 7870 2 ГБ — $142(8)
Asus R9 270X DC2 Top — Н/Д(0), T-10553635 R9 270X 2 ГБ — $195 (на 01.06.16)

Предложения Asus Radeon R9 270X DirectCu II Top по данным Яндекс.Маркет
L-10553635-10


Благодарим компанию Asus Russia
и лично Владислава Захарова
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
