HIS IceQ III RADEON X1900 XT 512MB PCI-E


СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурация стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы

Не так давно мы рассматривали (и уже не один раз) серийно выпускаемые карты на базе ATI RADEON X1900 XT/XTX. И я сетовал, что ни один производитель даже не удосужился внести что-то свое в данный продукт. Все покупают у канадского поставщика готовые карты, лепят на них свои наклейки, пакуют в свои коробки, и выдают за свое изделие (соответственно продают по своим каналам).

Конечно, канадцам это очень удобно! Ты выпустил кучу сверхдорогих карт, производство под твоим контролем, ты уверен в качестве, и не надо мучиться со сбытом: партнеры купят, и уже головная боль по продаже и дохождению продукции до конечного потребителя лежит на них. К ATI за товаром приезжает не куча дилеров, дистрибуторов, а всего лишь десяток партнеров.

Однако ATI забывает о том, что они сами сделали условия производства и ДАЖЕ ЧАСТИЧНОЙ модернизации этих карт практически не выполнимыми, и потому редко кто найдется смелый, идущий или на лишение гарантии от всесильной канадской компании, или обрекающий себя на кучу бюрократии по согласованию и утверждению нового дизайна модифицированной карты. Забегая вперед, скажу, что HIS, все же отважившийся на изменение системы охлаждения, только сейчас, в МАЕ(!) смог реализовать идею, которая зародилась еще в январе, в момент выхода X1900 в свет. И посмотрите, сколько прошло времени.

Полагаю, что не надо перегибать палку, а в данном случае канадцы ее точно перегнули! Вы посмотрите, сколько жалоб читателей на reference систему охлаждения, тот самый вопящий и гудящий кулер, который поставляется с эталонными картами! И более того, он еще и неэффективный, так как мы не раз замечали, что нагрев ядра может достигать даже 100 градусов. И при этом канадцы, по сути, запрещают что-либо менять (сторонникам буквоедства скажу, что та система сертификаций, согласований и утверждений, что заведена в ATI, практически равноценна запрету). Как-то на собаку на сене похоже. И сами не ставят нормальные системы охлаждения (дайте мне того инженера, который придумал кулер от менее нагревающегося Х1800 ставить на Х1900 — я дам его координаты в форум, через неделю в СМИ прочитаете о суде Линча…); и другим не дают. Напомню еще раз — сколько времени заняло у HIS все это. Да и еще неизвестно, согласовали ли до конца. Может, лишились гарантии и продают карты уже на свой страх и риск.

Да, подчас эталонный кулер себя ведет так, что его шум можно услышать лишь при очень сильной нагрузке, и после долгого времени работы (признаю, что в базовом материале действительно шума от него было очень мало, и потому написал, что кулер тихий. Однако дальнейшие испытания показали, что читатели правы: устройство постепенно начинает действовать на нервы). И поэтому я давно говорил, что если бы цены у X1900 XTX и 7900GTX были бы равными, то стоял бы еще большой вопрос — а что лучше, несмотря на то, что у первого есть и более качественная анизотропия, и поддержка HDR+AA.

Однако все вышесказанное касалось эталонных карт с их не самыми эффективными и удачными системами охлаждения (все же хочется посмотреть в глаза тех деятелей, кто для канадцев заказывает такие кулера и спросить их — поставят ли они сами ЭТО в свои компьютеры… У NVIDIA подобные специалисты оказались более умными, и кулер от 7900 GTX — выше всех похвал).

Но несмотря на задержку, все же продукт HIS с обновленным кулером вышел. И, как покажут испытания, превзошел все ожидания по тишине и эффективности.

Рассмотрим подробно.

Платa

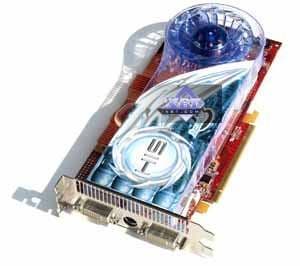

HIS IceQ III RADEON X1900 XT 512MB PCI-E
GPU: RADEON X1900 XT (R580)

Интерфейс: PCI-Express x16

Частоты работы GPU:: 625 MHz (номинал — 625 МГц)

Частоты работы памяти (физическая (эффективная)):: 725 (1450) MHz (номинал — 725 (1450) МГц)

Ширина шины обмена с памятью: 256bit

Число шейдерных вершинных процессоров: 8

Число шейдерных пиксельных процессоров: 48

Число текстурных процессоров: 16

Число ROPs: 16

Размеры: 205x100x32 мм (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: красный.

Выходные гнезда: 2 x DVI (Dual-Link), TV-выход.

VIVO: есть (RAGE Theater)

TV-out: интегрирован в GPU.

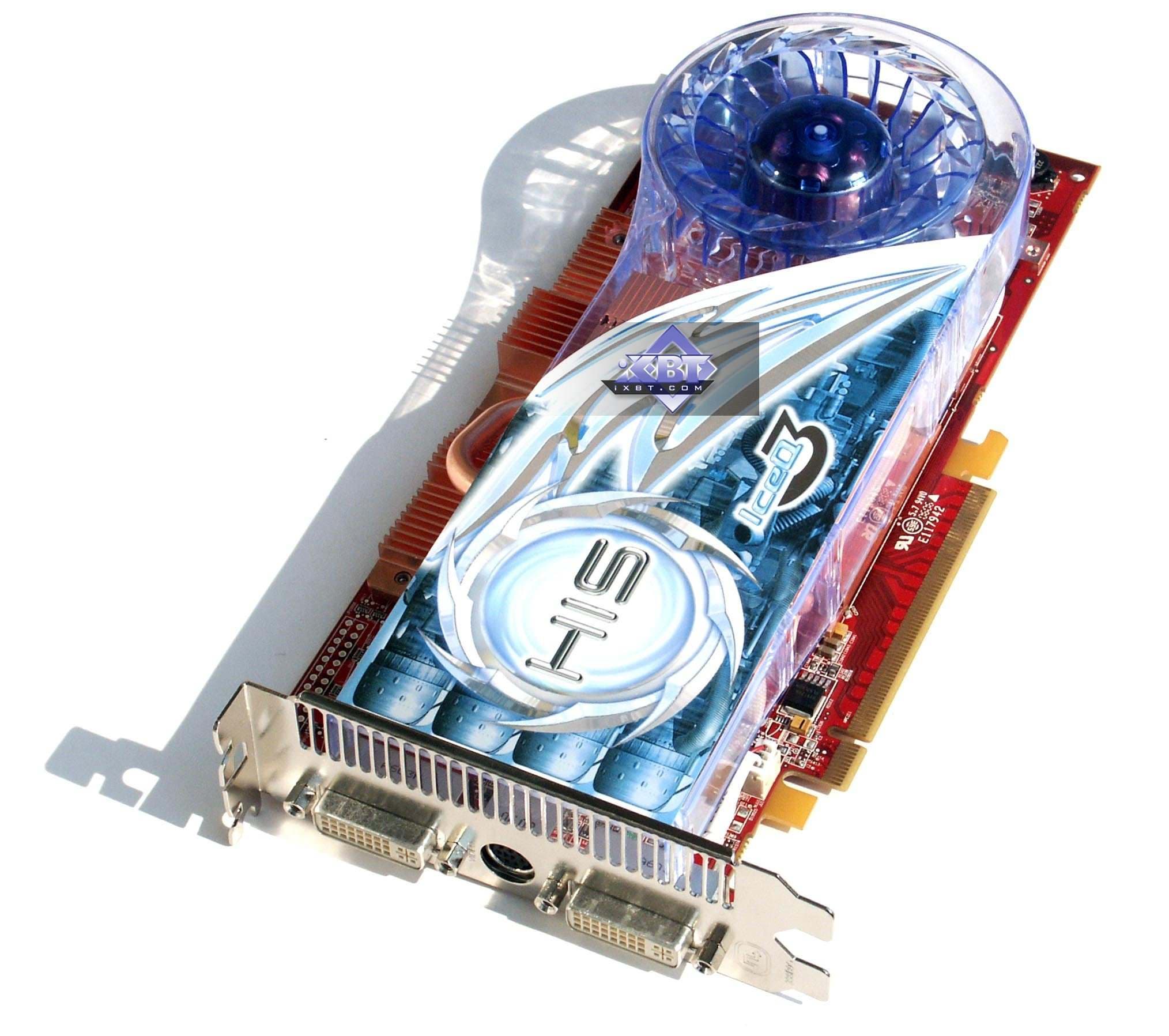

HIS IceQ III RADEON X1900 XT 512MB PCI-E
Карта имеет 512 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.1 ns, что соответствует частоте работы 900 (1800) МГц.

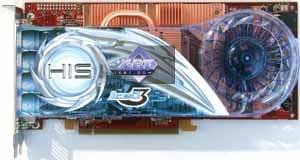

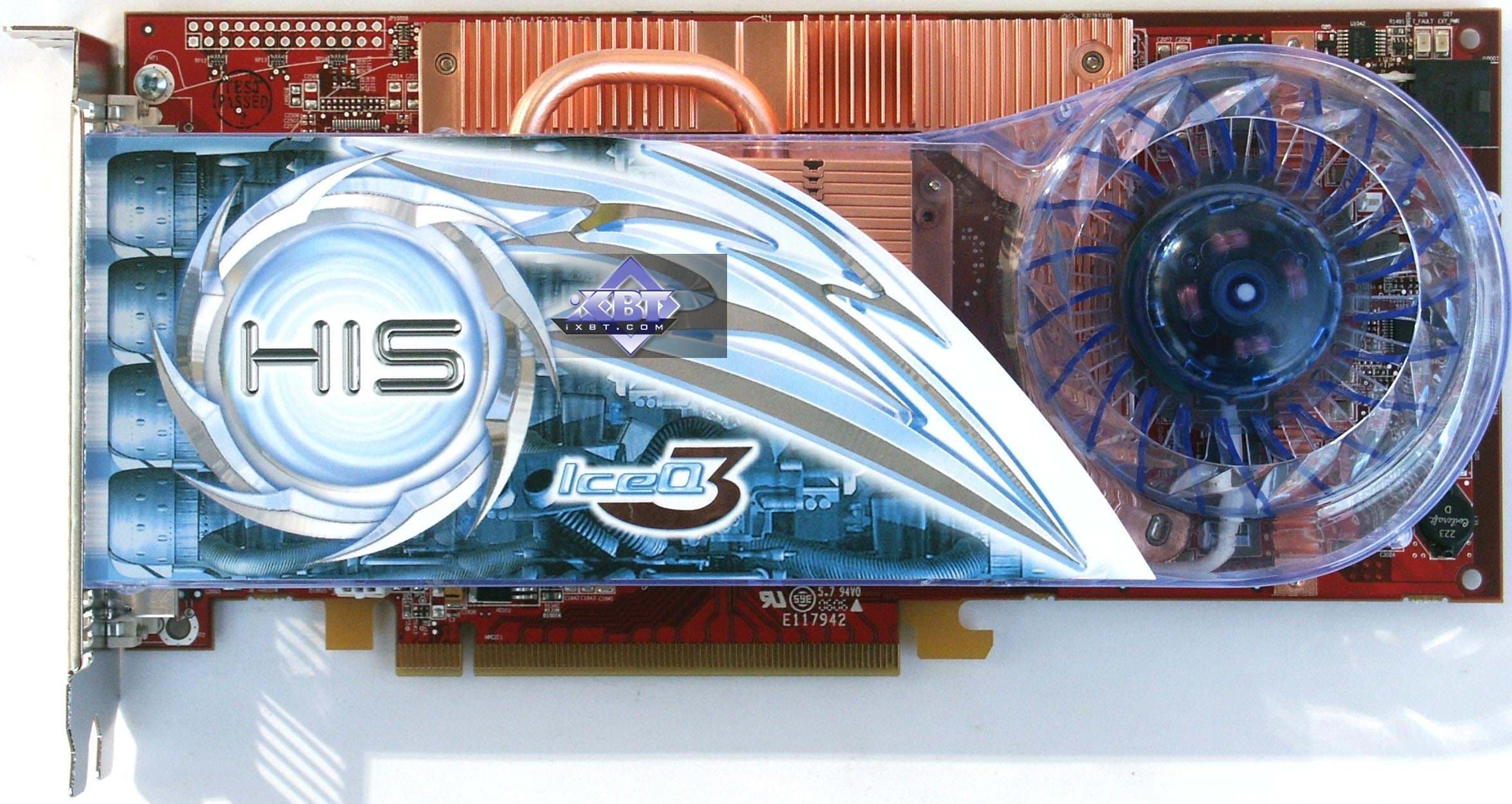

Сравнение с эталонным дизайном, вид спереди
HIS IceQ III RADEON X1900 XT 512MB PCI-E Reference card ATI RADEON X1900 XTX 512MB

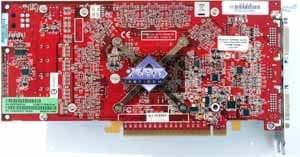

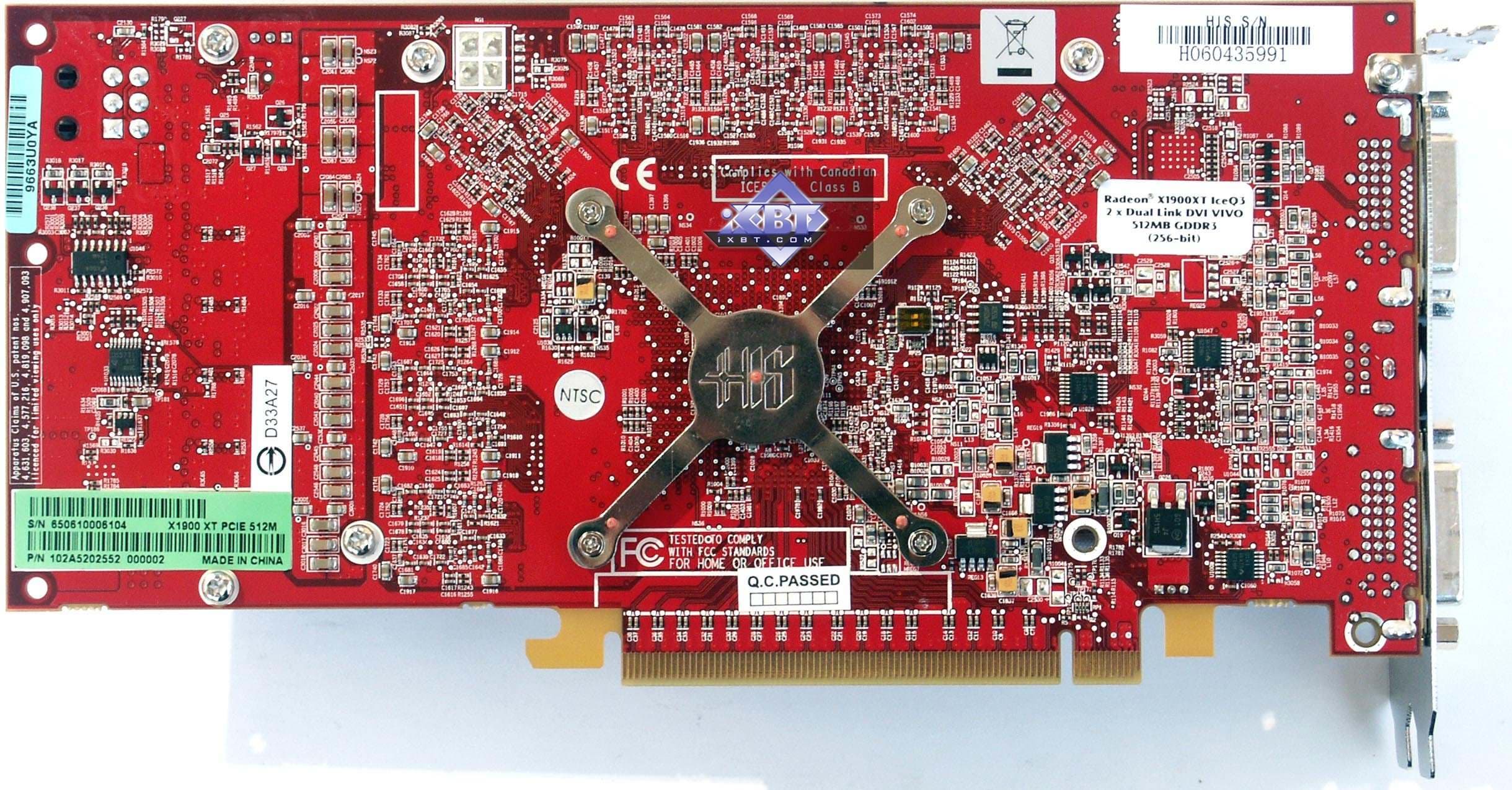

Сравнение с эталонным дизайном, вид сзади
HIS IceQ III RADEON X1900 XT 512MB PCI-E Reference card ATI RADEON X1900 XTX 512MB

Полагаю, что нет смысла говорить, что сама карта (без кулера) — это все тот же продукт ATI, и HIS никакого отношения к выпуску карты не имеет, впрочем, как и все остальные партнеры канадцев. Советую всегда смотреть на маленький стикер со штрих-кодом, где написано название карты. Он находится на обороте PCB. Если увидите P/N, начинающийся с 102A, то это уже означает, что карта сделана по заказу ATI на одном из заводов Celestica или Foxconn, то есть, по сути, самой канадской фирмой (у нее нет своего завода, она размещает заказы на сторонних предприятиях, но дизайн и контроль — канадцев).

У карты имеется гнездо TV-выхода, которое уникально по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходники, поставляемые вместе с картой.

Подключение к аналоговым мониторам с d-Sub (VGA) интерфейсам на DVI-гнездах производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 x 1536 x 32bit x85Hz Max — по аналоговому интерфейсу
  • 2560 x 1600 @ 60Hz Max — по цифровому интерфейсу

По самой карте больше добавить нечего. Референс есть референс, мы уже не один раз исследовали такие платы.

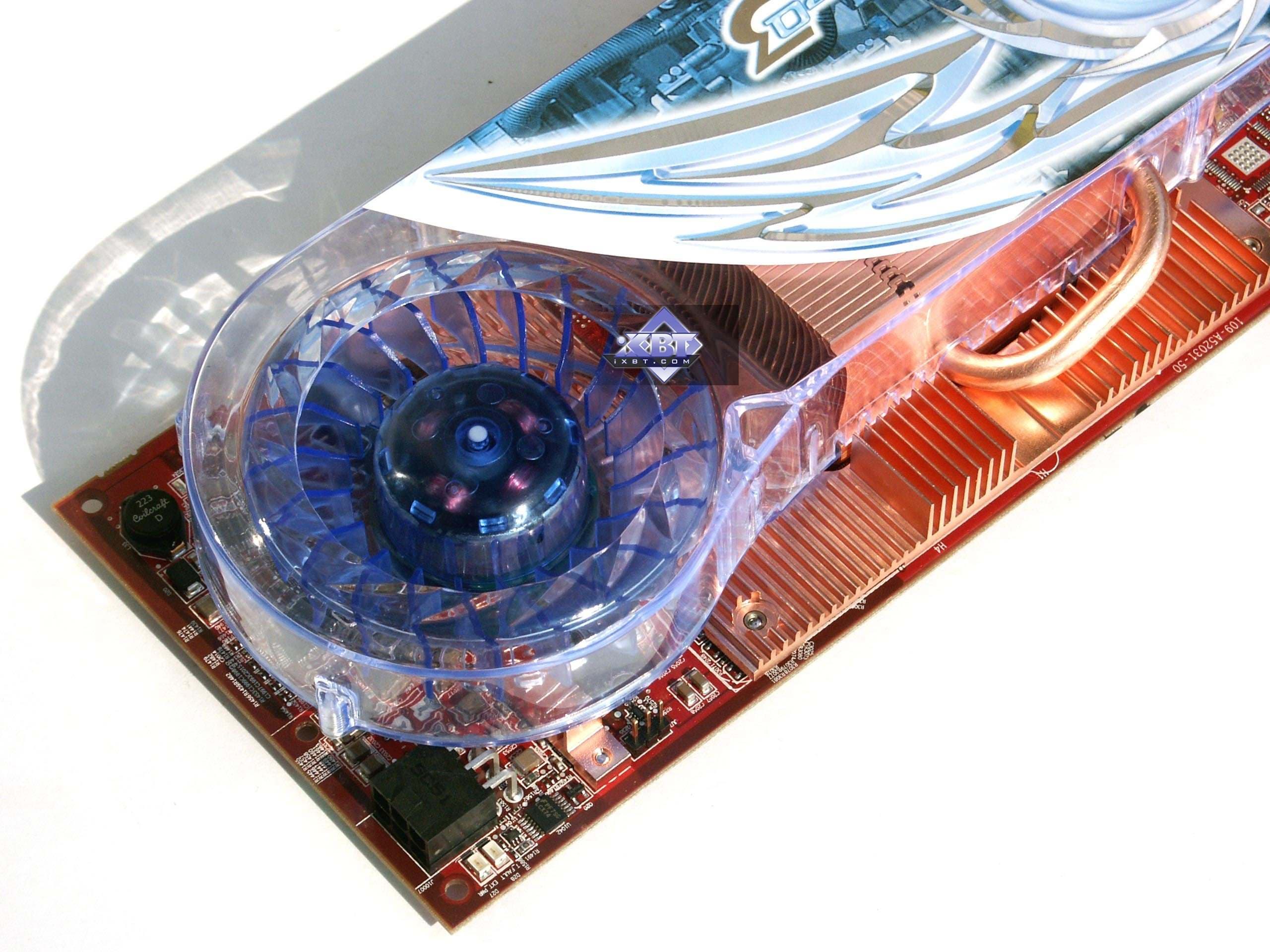

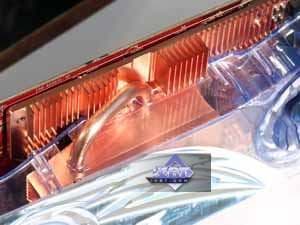

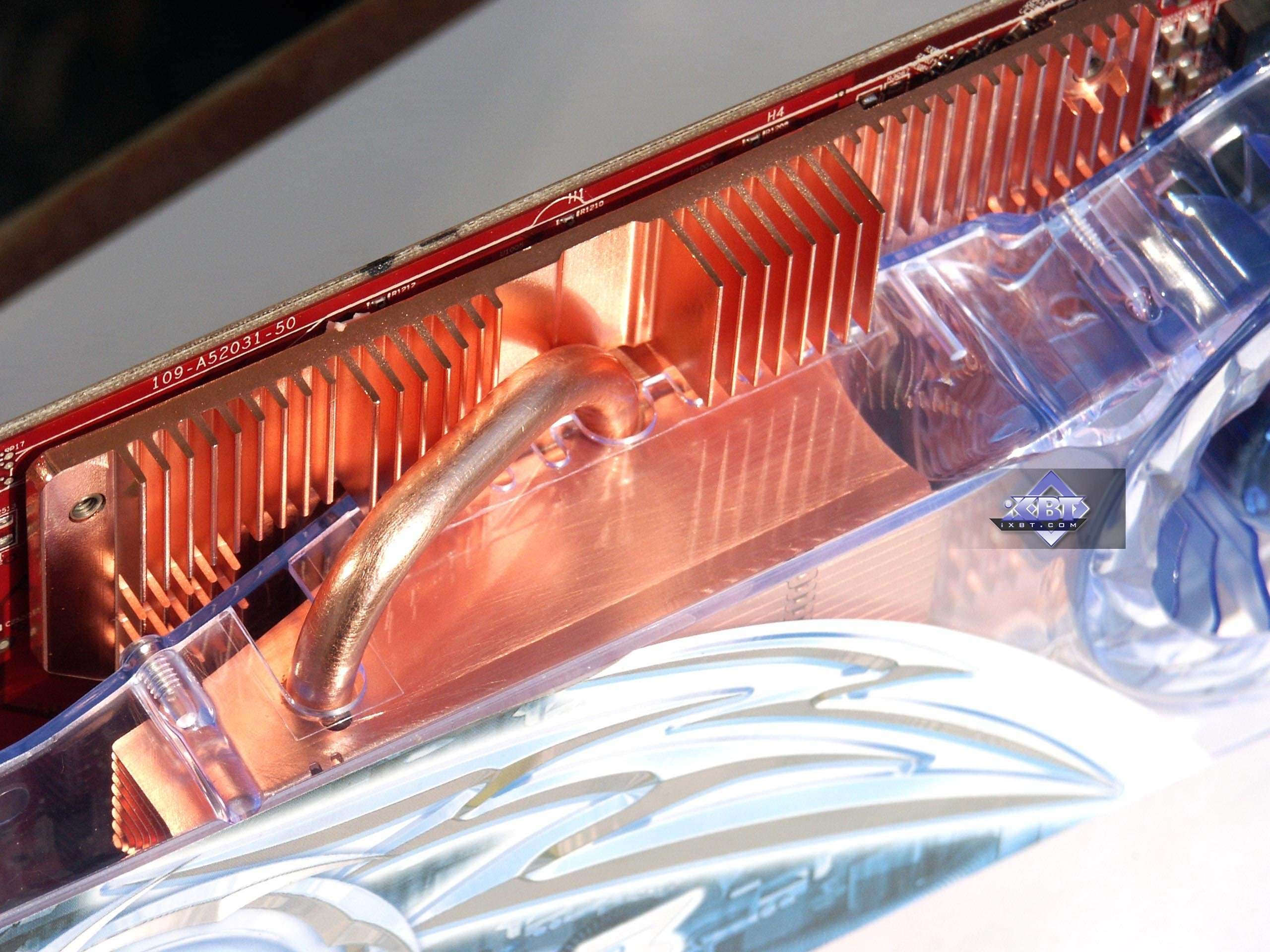

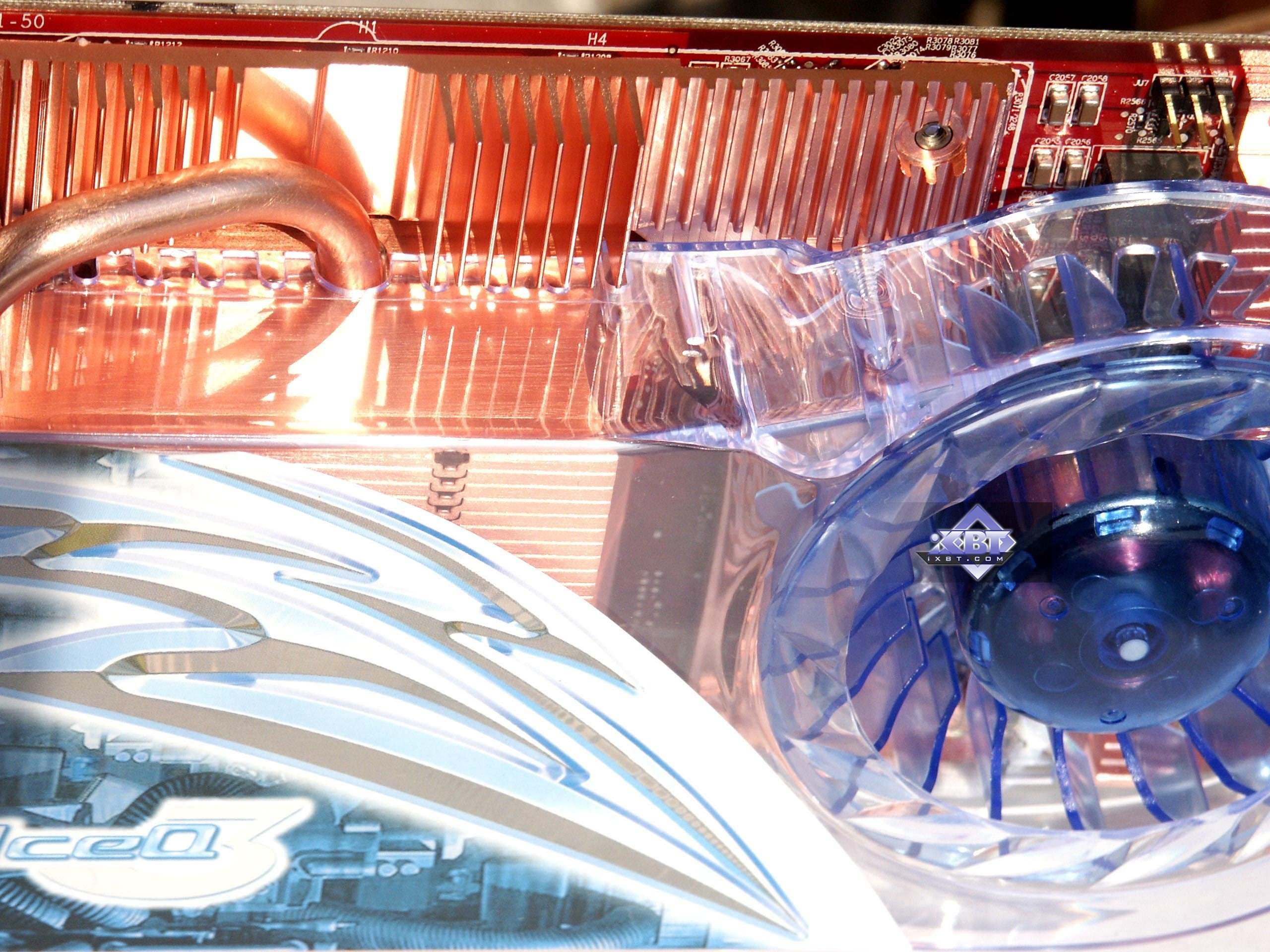

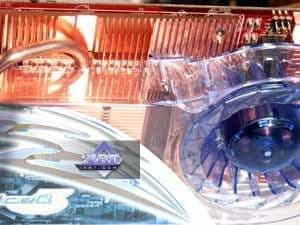

Теперь о системе охлаждения. Она и уникальна, и широко известна. Уникальна тем, что впервые видим подобное устройство, где все радиаторы медные, а широко известно тем, что его производитель Arctic Cooling, и вся концепция системы охлаждения исходит из их технологии Silencer.









Принцип действия прост: турбина захватывает воздух, гонит его через медный радиатор, и выбрасывает его уже горячим вон из системного блока.

В отличие от ранее предлагаемых решений это предполагает наличие двух разных радиаторов: центрального для ядра, и периферийного для микросхем памяти.

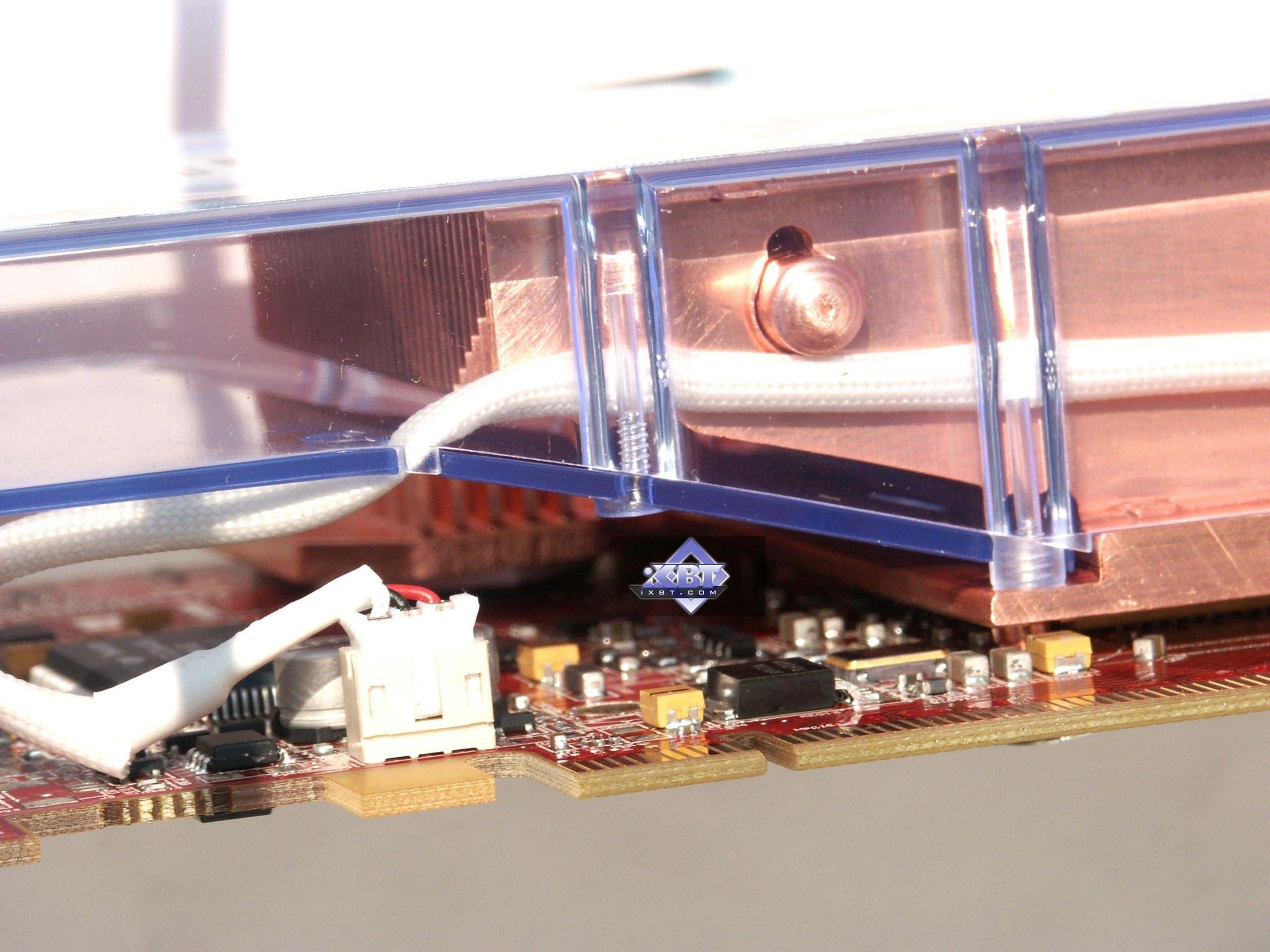

Передача тепла усилена тепловыми трубками. Материал изготовления всех металлических составляющих — медный сплав.

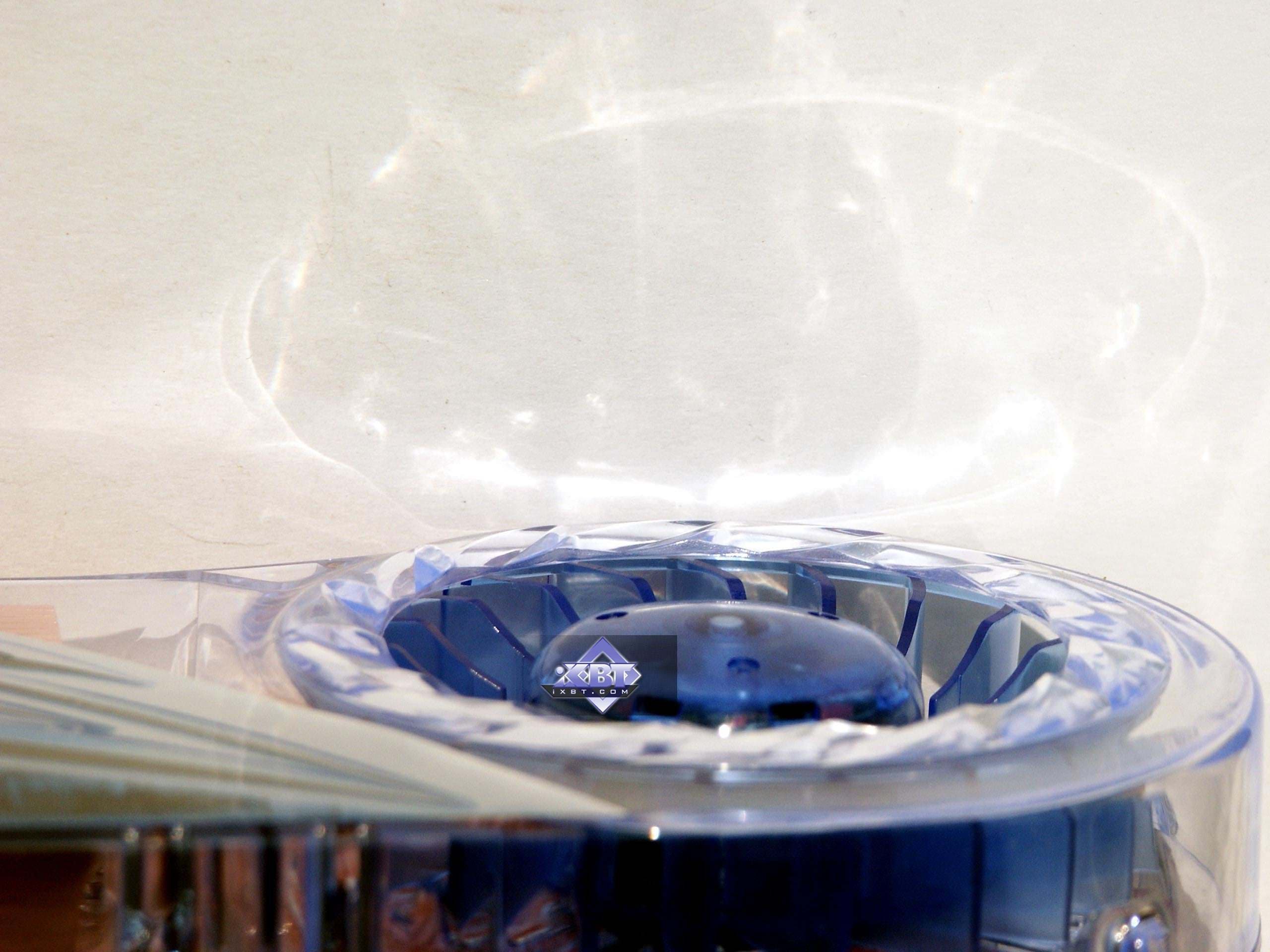

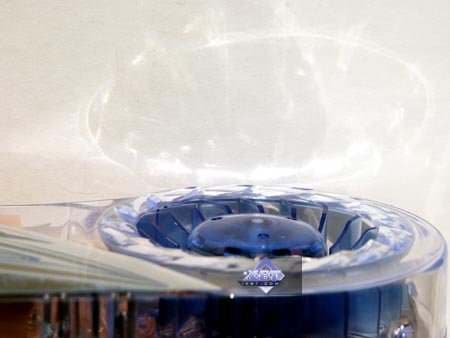

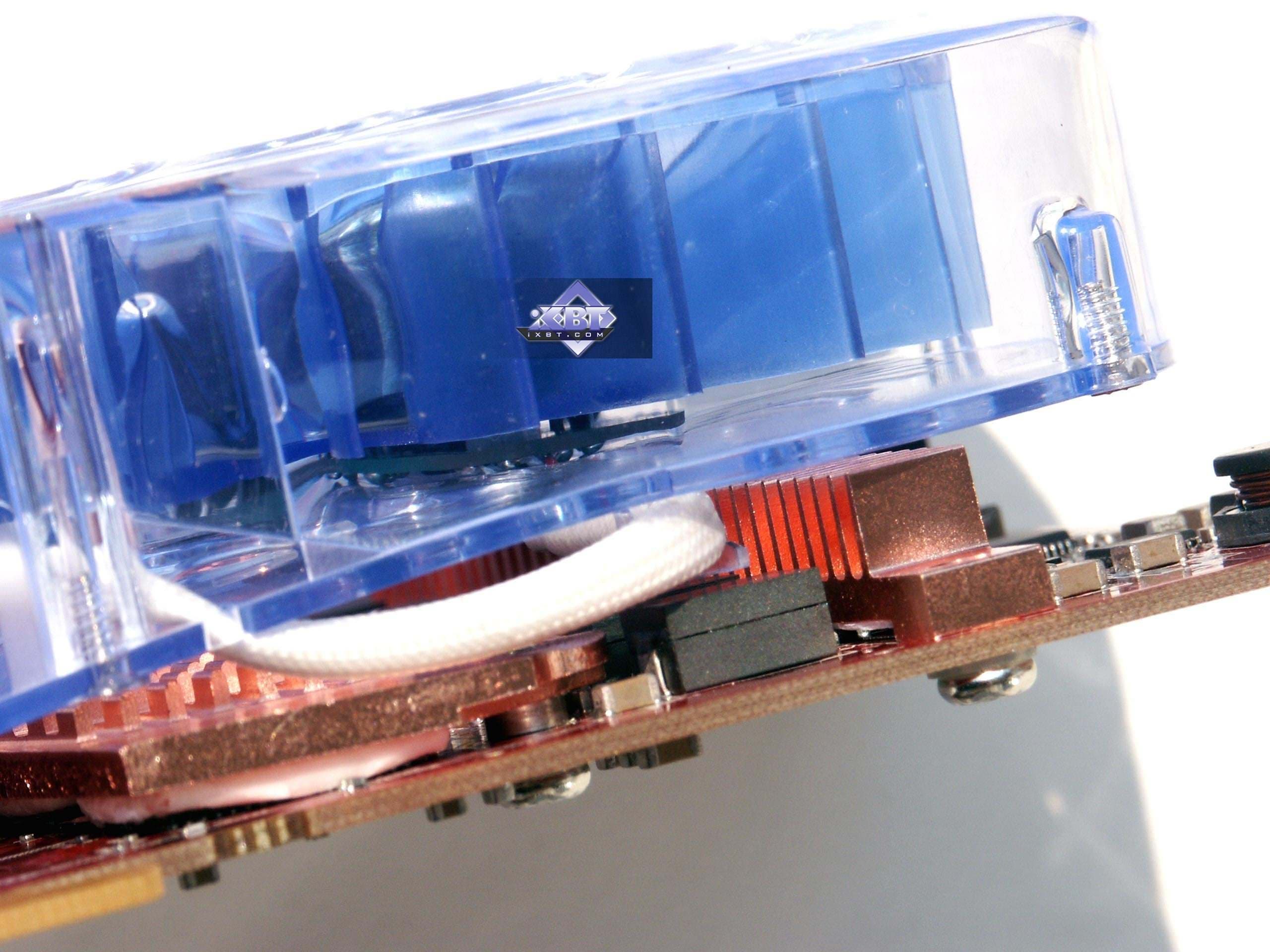

Сама турбина несколько изменена относительно ранее виденных от Arctic Cooling. Увеличилось число лопастей.

Надо сказать, что из-за особого дизайна карты при старте любой подключенный к ней кулер начинает работать на повышенных оборотах, и даже этот гонит очень сильный поток воздуха, поэтому шум слышен, хотя это не такой ужасный рев, как у эталонного устройства. Однако через 10 секунд обороты сбрасываются, и кулера не слышно вообще — как это уже привычно для всех продуктов Arctic Cooling.

Поэтому в целом надо сказать, что система охлаждения очень хороша.

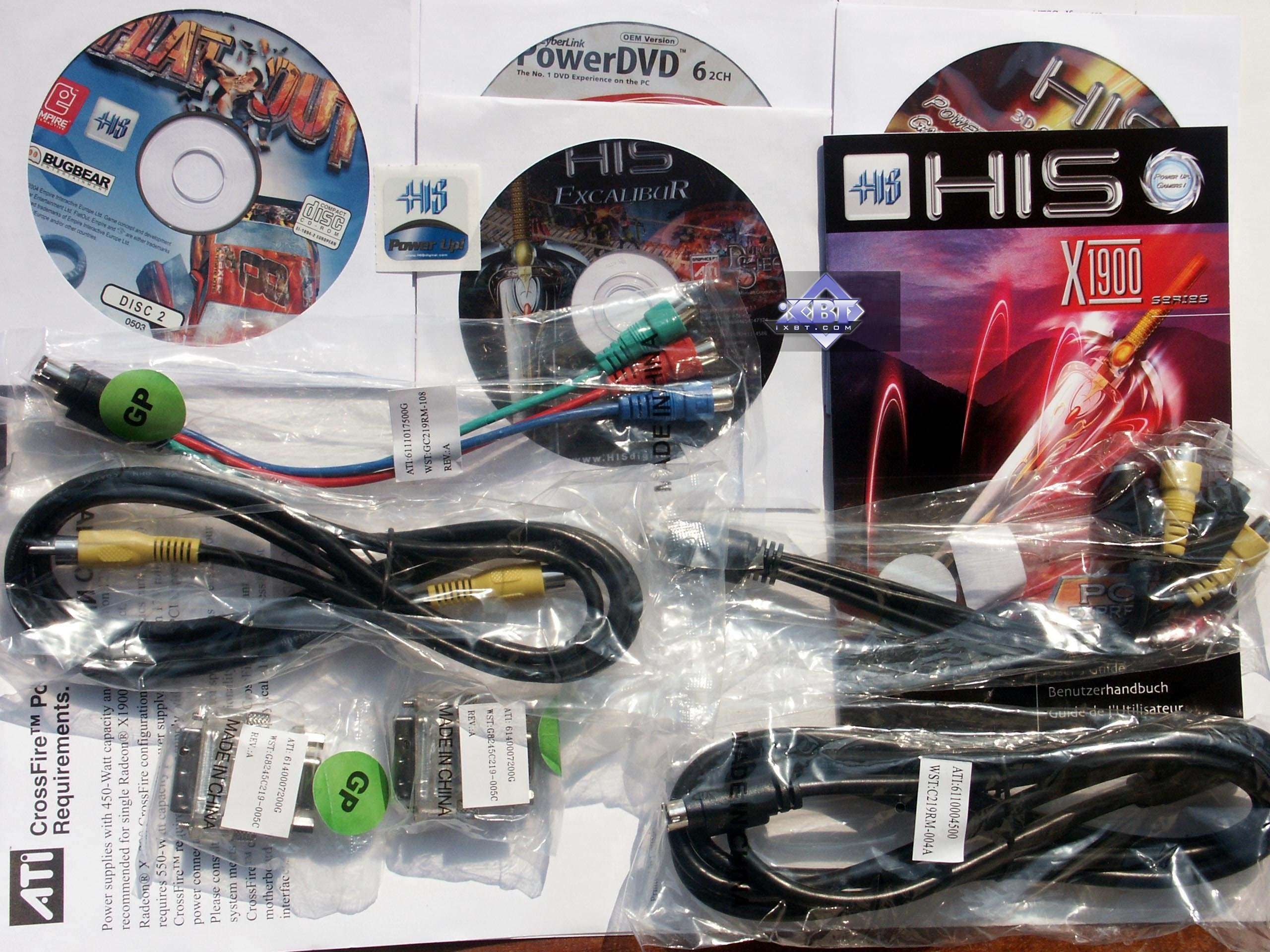

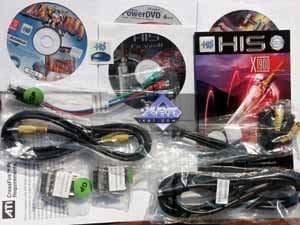

Комплектация.

HIS IceQ III RADEON X1900 XT 512MB PCI-E
Руководство пользователя, CD с драйверами, PowerDVD, DVD-диск с набором демо-версий игр и разным ПО; игра FlatOut (пора бы уже поменять на что-то более современное); переходники DVI-to-d-Sub и S-Video-to-RCA, TV-кабели, адаптер для композитного вывода.

Упаковки.

HIS IceQ III RADEON X1900 XT 512MB PCI-E

Удивительно было видеть, что компания поменяла дизайн упаковки. Выбраны черно-сине-голубые тона. И размер коробки увеличился. Вместе с тем осталось окно, через которое видна карта, и весь комплект размещен в пластиковых отсеках.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 64 4000+ (2400MHz) (L2=1024K);
    • системная плата ASUS A8N32 SLI Deluxe на чипсете NVIDIA nForce4 SLI X16;
    • для тестирования ATI CrossFire использовалась системная плата ASUS A8R32-MVP на чипсете ATI RADEON Xpress 3200 CrossFire
    • оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы ATI версии CATALYST 6.4; NVIDIA версии 84.43.

VSync отключен.

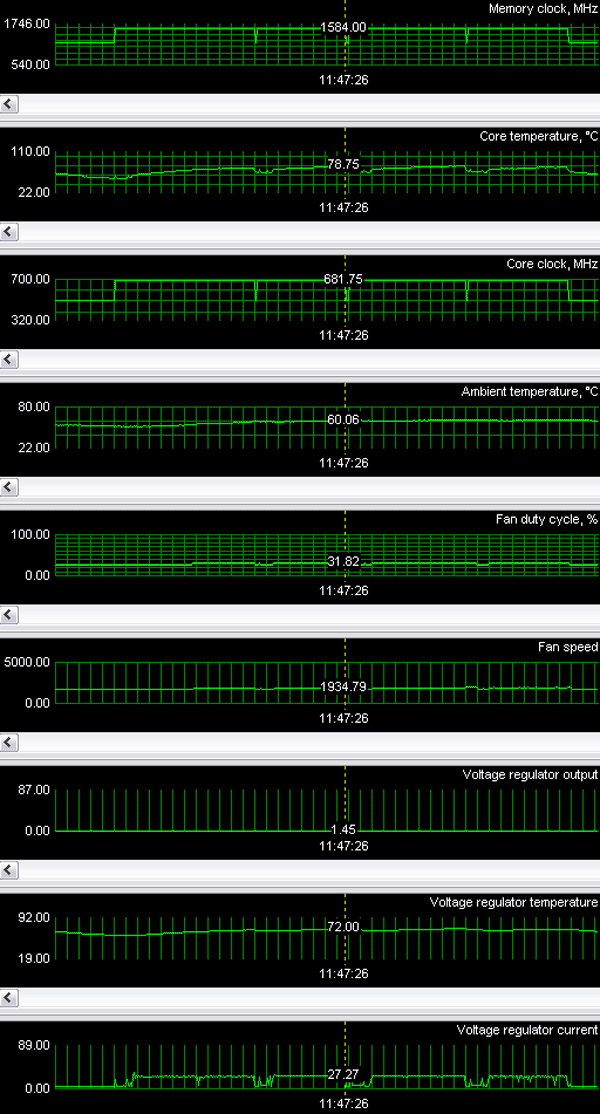

Вышеприведенный мониторинг, полученный с помощью программы RivaTuner (автор А. Николайчук), очень красноречиво подтверждает эффективность новой системы охлаждения! Посмотрите, карта работает на повышенных относительно номинала частотах, а температура ядра при самой максимальной нагрузке не превышает 79 градусов! Тогда как на эталонном кулере мы получали и 95, и даже 100 градусов на ядре!

И при этом частота вращения турбины практически не меняется, и кулер остается очень тихим!

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Splinter Cell Chaos Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!
  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.
  • FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo из уровня Research (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.
  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг). (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)
  • 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,
  • 3DMark06 1.02 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,
  • The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0.

    Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь

  • F.E.A.R. v.1.02 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.
  • Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция

Сводные диаграммы производительности видеокарт



Выводы

  1. HIS IceQ III RADEON X1900 XT 512MB PCI-E — просто превосходный продукт! Самый главный минус X1900 — шумная и не очень эффективная система охлаждения — ликвидирован по обоим пунктам!

    Новый кулер обеспечил как приемлемый температурный режим (даже более чем приемлемый), так и тишину в работе. Я уж не говорю об эстетике: карту с таким кулером просто приятно взять в руки. HIS сделал шедевр!

    Думаю, что нет смысла сравнивать этот ускоритель с какими-то конкурентами, поскольку карта прекрасно работает и на частотах XTX (я попробовал прошить в нее BIOS от XTX — все работает отлично), и много выше. Разгонный потенциал называть не стану, ибо меня забросают письмами — где купить :). Скажу лишь, что он весьма высок. Но зависит от конкретной карты (напоминаю).

    Поэтому для своей цены, а она должна быть на уровне 600 долларов (майские цены), карта отрабатывает себя на все 100% (относительно других, конечно!).

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

По результатам исследования HIS IceQ III RADEON X1900 XT 512MB PCI-E получает награду в номинации «Оригинальный дизайн» (за май).
