Mac Pro: новый флагман со старой внешностью


Представив на конференции Worldwide Developer Conference 2006 новые настольные компьютеры Mac Pro и серверы Xserve, Apple завершила процесс перевода своей линейки компьютеров Mac на процессоры Intel.

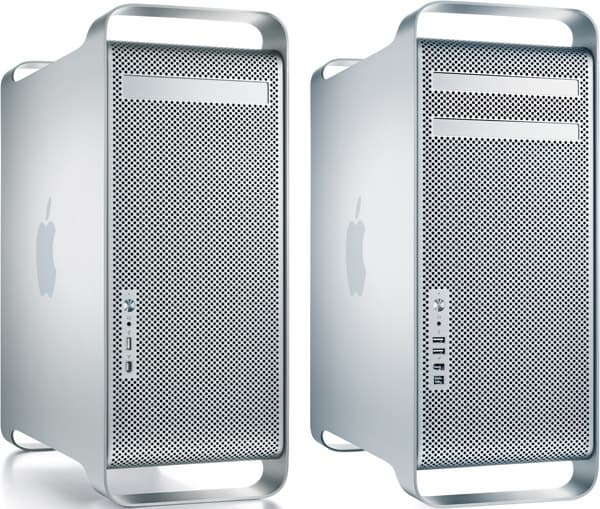

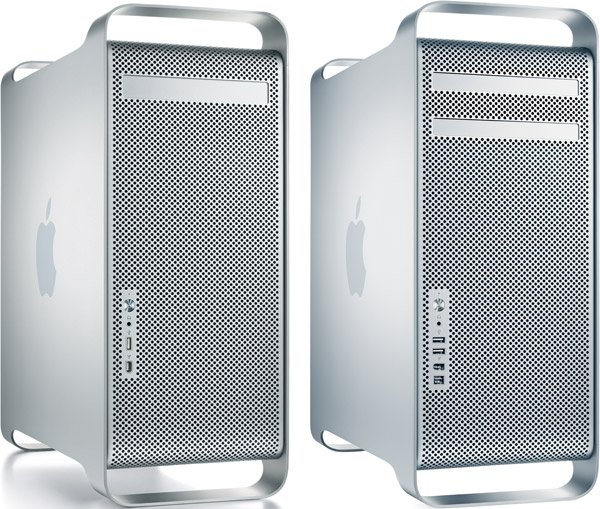

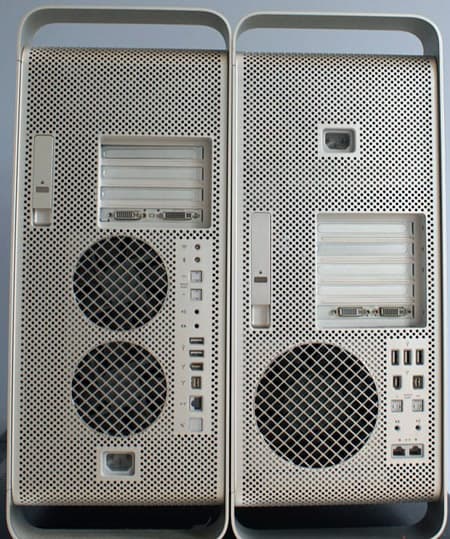

Слева — PowerMac, справа — Mac Pro.

В Mac Pro используются два двухъядерных центральных процессора Intel Xeon серии 5100, ранее известные под кодовым именем Woodcrest. Для установки в новые компьютеры Apple выбрала три варианта — с частотами 2,0, 2,66 и 3,0 ГГц. Благодаря тому, что новые процессоры обладают достаточно высоким показателем соотношения производительности на единицу потребляемой мощности, компания смогла сделать систему охлаждения более компактной и освободить место для дополнительных дисковых накопителей, которых так не хватало в PowerMac G5.

Для того чтобы увидеть, какие преимущества пользователям может обеспечить новый флагман линейки Mac, необходимо разобраться в его внутреннем устройстве и технических характеристиках. К сожалению, на данный момент новые Mac Pro в России не доступны, поэтому получить результаты тестирования своими силами пока невозможно. Однако это не помешает рассмотреть особенности новинки, благо, информации о ней Apple предоставила достаточно.

Размеры корпуса нового Mac Pro полностью повторяют габариты PowerMac G5. Их внешность также во многом схожа. Однако есть и несколько исключений. На передней поверхности корпуса можно увидеть дополнительное посадочное место для оптического дисковода — в Mac Pro их два, в то время как во всех модификациях PowerMac G5 можно было разместить лишь один внутренний привод. На передней панели также появились дополнительные разъемы — второй порт USB 2.0 и еще один порт FireWire 800.

При взгляде на тыльную сторону корпуса можно увидеть еще несколько изменений: блок питания переместился в верхнюю часть, вместо двух вентиляторов теперь используется лишь один; изменилось также и расположение портов.

Интерьер

Несмотря на большое внешнее сходство с предшественником, внутри Mac Pro отличается от PowerMac G5 весьма существенно. Самое главное, можно сказать, эпохальное, отличие — конечно же, новый процессор Intel Xeon из серии 5100. Этот процессор был выпущен совсем недавно — в июне, и именно это, по-видимому, послужило причиной того, что Mac Pro и Xserve стали последними Mac, переведенными на процессоры x86. Все конфигурации последнего поколения PowerMac (как, впрочем, и все Intel Mac, за исключением Mac mini Core Solo) уже использовали двухъядерные процессоры, и новый Mac Pro исключением не стал. Задолго до открытия WWDC ’06 все Mac-сообщество гадало, какие же процессоры будут использованы в Mac Pro — Core 2 Duo или Xeon. И вопрос этот был далеко не праздный, ведь Core 2 Duo (как и Core Duo) не может работать в мультипроцессорных конфигурациях, а значит преимущество Mac Pro перед предшественником, PowerMac G5 Quad, использующим два двухъядерных процессора, было бы весьма сомнительным. И здесь Apple преподнесла еще один сюрприз: во всех Mac Pro используются по четыре ядра (два процессора по два ядра), в то время как нижние модели PowerMac G5 имели всего по два ядра.

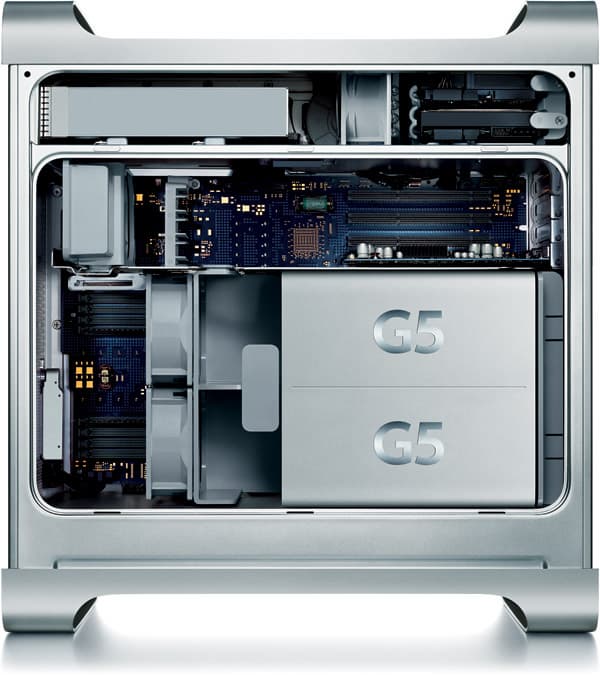

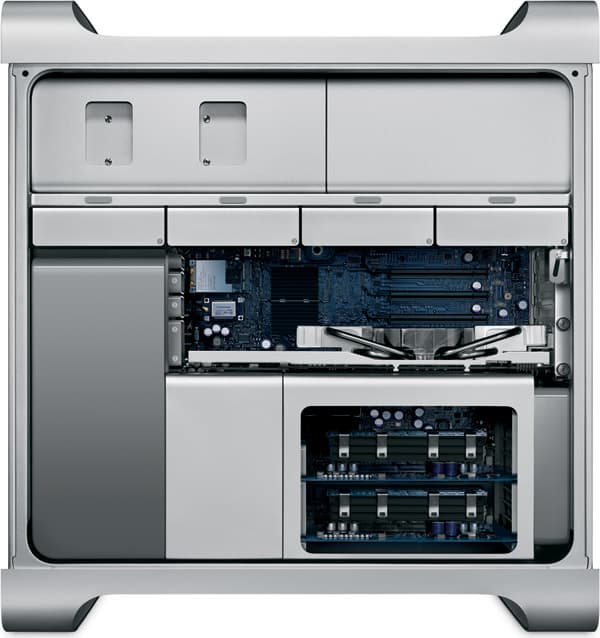

Вверху — PowerMac, внизу — Mac Pro

В отличие от линейки PowerMac, которая содержала три базовые конфигурации с различными спецификациями и ценами, новый Mac Pro имеет всего лишь одну стандартную модель стоимостью $2499, оснащенную двумя процессорами Xeon 2,66 ГГц, оперативной памятью объемом 1 ГБ, видеоадаптером NVIDIA GeForce 7300 GT 256 МБ GDDR2 SDRAM, жестким диском 250 ГБ и оптическим приводом Superdrive. Для сравнения, Power Mac G5 Quad 2,5 ГГц из последней линейки стоил $3299, обладая меньшим объемом кэш-памяти второго уровня и имея в остальном аналогичную конфигурацию. Любопытно еще одно сравнение, которое вице-президент Apple Филип Шиллер привел в выступлении на WWDC: рабочая станция Dell Precision в аналогичной Mac Pro конфигурации (за исключением видеокарты, но с учетом разницы в цене), стоит дороже на $1000, т. е. на 40%!

Стандартная конфигурация

Процессор
  • 2 × Intel Xeon 5150
  • частота — 2,66 ГГц
  • кэш-память второго уровня — 4 МБ
  • шина FSB — 1333 МГц
  • Два ядра
  • 128-bit SSE3 ОЗУ
  • ОЗУ
  • 1 ГБ PC2-5300 fully-buffered DDR2 (2×512 МБ)
  • 8 слотов для FB-DIMM
  • Максимальный объем — 16 ГБ
  • Жесткий диск
  • 250 ГБ 7200 об/мин SATA-II
  • буфер 8 МБ
  • 4 посадочных места
  • Оптический привод
  • 16x Superdrive (DVD+R DL, DVD±RW, CD-RW)
  • 2 посадочных места
  • Сеть
  • 2 порта Gigabit Ethernet
  • по заказу — Bluetooth 2.0, Airport Extreme (802.11b/g)
  • Видеоадаптер
  • NVIDIA GeForce 7300 GT (x16 PCI Express)
  • 256 МБ GDDR2 SDRAM
  • 1 порт single-link DVI
  • 1 порт dual-link DVI
  • Устройства ввода
  • Apple Pro USB keyboard
  • Mighty Mouse
  • Порты
  • 2 FireWire 400
  • 2 FireWire 800
  • 5 USB 2.0
  • Слоты PCI Express
  • 4 PCI Express, по умолчанию — 1 × 16х, 2 × 4х, 2 × 1х
  • Аудио
  • Цифровой вход/выход (Toslink)
  • Аналоговый вход/выход
  • Габариты, вес
  • 51,1×20,6×47,5 см
  • 19,2 кг
  • Несмотря на то, что стандартная конфигурация Mac Pro всего одна, по словам Apple, пользователь может заказать один из пяти миллионов вариантов оснащения нового компьютера (правда, половину из них можно сразу же отбросить — это варианты с испанской раскладкой клавиатуры). Пользователь может выбирать тактовую частоту процессоров — от 2,0 до 3,0 ГГц, объем ОЗУ вплоть до 16 ГБ, до четырех жестких дисков, беспроводные адаптеры и др. В минимальной конфигурации, отличающейся от стандартной только частотой процессора (2,0 ГГц) и объемом жесткого диска (160 ГБ) Mac Pro стоит $2124 (в США). Это несколько выше, чем стоила младшая модель последней линейки PowerMac, однако не стоит забывать, что все Mac Pro имеют по два двухъядерных процессора.

    Сделав базовой всего лишь одну конфигурацию, Apple, однако, не будет препятствовать реселлерам и даже собственным магазинам Apple Store делать заказы на те конфигурации, которые пользуются наибольшим спросом, поэтому такая строгая «стандартизация» на покупателях отрицательно сказаться не должна.

    Память

    Несмотря на то, что в Mac Pro используется такая же память DDR2 667 МГц, что и во всех остальных компьютерах Apple с процессорами Intel (в Power Mac G5 применялась память с частотой 533 МГц), модули ОЗУ в новой рабочей станции все же отличаются от широко распространенных DDR2 DIMM — здесь используются модули FB-DIMM (Fully Buffered DIMM). Каждый модуль оснащен механизмом коррекции ошибок (error checking and correction, ECC) и чипом AMB (Advanced Memory Buffer), который управляет передачей данных. Основным преимуществом новой памяти перед традиционными буферизованными модулями (registered DIMM) является полная буферизация. За счет буферизации всех сигналов при помощи быстродействующего буфера AMB возросла скорость работы памяти. Кроме того, в памяти FB-DIMM использовано прямое соединение «точка-точка» (Point-to-Point) между элементами, что позволяет не только повысить быстродействие, но и увеличить количество модулей, подключенных к шине.

    Каждый модуль FB-DIMM оборудован теплорассеивающим радиатором. По словам Apple, установка отдельного радиатора на каждый модуль позволила максимально снизить шум вентиляторов системы охлаждения компьютера. Компания выпустила собственный вариант спецификаций, которым должны соответствовать модули FB-DIMM сторонних производителей, выпускающих ОЗУ для Mac Pro, а также лоббирует принятие этих спецификаций в качестве стандарта организацией JEDEC.

    Первые образцы модулей ОЗУ для Mac Pro уже появились в продаже. Так, компания Other World Computing (OWC) выпустила наборы модулей FB-DIMM стоимостью от $560 за пару 1-гигабайтных модулей до $4800 за восемь модулей объемом по 2 ГБ.

    Модули памяти в Mac Pro устанавливаются не на системную плату, а на дополнительные дочерние карты (riser cards), каждая из которых может содержать по четыре FB-DIMM. Модули устанавливать нужно парами — одинакового объема и от одного производителя, при этом необходимо придерживаться определенного порядка установки, согласно схеме, изображенной на обратной стороне боковой панели корпуса.

    Порядок таков: вначале устанавливаются модули во внутренние слоты верхней карты, затем во внутренние слоты нижней карты, во внешние слоты верхней карты, и, наконец, последними устанавливаются FB-DIMM во внешние слоты нижней карты. Максимальный поддерживаемый объем ОЗУ составляет 16 ГБ — для его достижения в каждый слот нужно установить по модулю объемом 2 ГБ. Mac Pro имеет два двухканальных контроллера памяти, поэтому для достижения максимальной производительности ОЗУ необходимо установить минимум четыре модуля (в стандартной конфигурации Apple поставляет два FB-DIMM по 512 МБ).

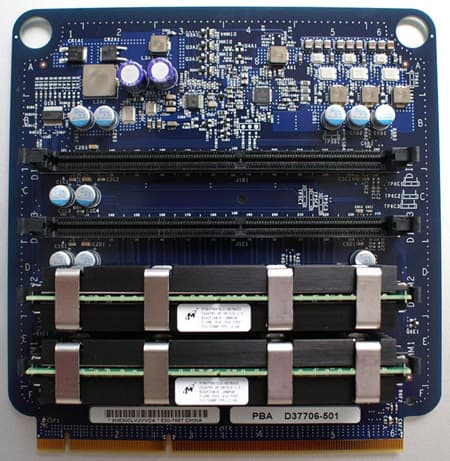

    Дочерняя карта для установки модулей памяти

    Диски

    В Mac Pro используются жесткие диски с интерфейсом Serial ATA II, пропускная способность которого составляет 3 Гб/с. Однако действительное быстродействие дисковой подсистемы зависит от скорости самих накопителей. Каждый жесткий диск устанавливается в отдельное съемное металлическое шасси и закрепляется в нем четырьмя винтами.

    После этого шасси устанавливается в посадочное место и подключается непосредственно к внутреннему жестко закрепленному разъему, без кабеля. Этот механизм очень похож на используемый в Xserve, за небольшим исключением — в отличие от Xserve, в Mac Pro не допускается горячая замена дисков — для установки или извлечения накопителя предварительно нужно отключить питание.

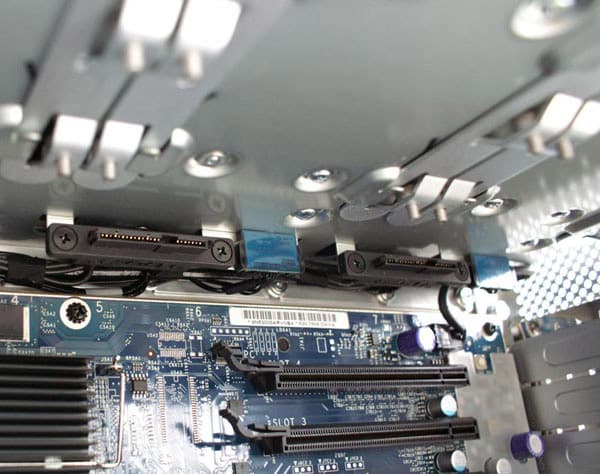

    Разъемы SATA жестко закреплены в корпусе

    Mac Pro позволяет установить до четырех жестких дисков — на два больше, чем Power Mac G5. Несомненно, это является большим плюсом нового компьютера в глазах профессиональных пользователей, ведь в последний раз такая возможность присутствовала еще в PowerMac G4, а для PowerMac G5 сторонние производители даже выпускали специальные корзины для установки дополнительных дисков.

    При заказе индивидуальной конфигурации Apple предлагает установить до четырех дисков объемом по 500 ГБ, максимальный объем дисковой подсистемы в этом случае составит 2 ТБ. Однако на рынке уже присутствуют диски объемом 750 ГБ, а значит, потенциальный максимальный общий объем накопителей может составить даже 3 ТБ, тем более, Mac Pro позволяет создавать из дисков RAID-массивы, что поможет увеличить скорость передачи данных или предоставит дополнительные возможности для обеспечения сохранности информации.

    Системная плата и интерфейсы

    Одним из преимуществ новых процессоров Intel Xeon перед своими предшественниками PowerPC G5 является значительно меньшее тепловыделение, что позволило Apple сделать систему охлаждения Mac Pro менее мощной и, соответственно, менее громоздкой, а значит, освободить больше места внутри корпуса. Именно благодаря этому и появилась возможность установки дополнительных дисководов. Исчезли из корпуса прямые каналы для продувки воздуха, использовавшиеся в PowerMac G5, а также пластиковый элемент, направлявший воздух при открытой боковой панели. Общий размер двух радиаторов, охлаждающих процессоры Intel Xeon имеют размеры меньше, чем габариты кулера каждого PowerPC G5, устанавливавшегося в PowerMac.

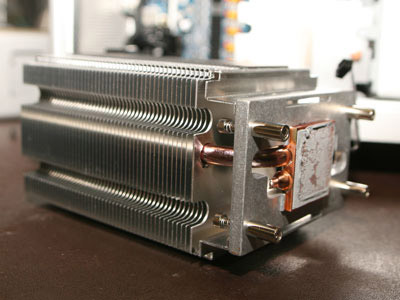

    Радиатор процессора Intel Xeon

    В PowerMac G5 Quad использовались 9 (!) вентиляторов и жидкостная система охлаждения, в то время как Mac Pro обходится всего лишь четырьмя вентиляторами, что является еще одним показателем преимущества Intel Xeon с точки зрения рассеиваемого тепла. Побочным (но довольно значительным) положительным эффектом перевода компьютера на процессоры Intel стал меньший шум системы охлаждения — новые Mac Pro практически бесшумны, чего о PowerMac G5 сказать уж точно нельзя.

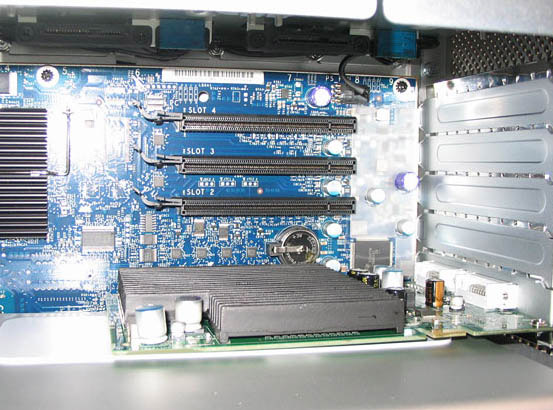

    Слоты PCI Express

    Воспользовавшись дополнительным пространством, Apple отодвинула один слот PCI Express таким образом, чтобы при установке видеокарты двойной высоты была возможность установки еще одной карты в соседний слот. В отличие от PowerMac G5, где все четыре слота PCI Express имели фиксированное количество линий — 16x, 8x и два по 4x, по словам Apple, в Mac Pro после установки новой карты пользователь может самостоятельно выбрать оптимальную конфигурацию слотов. Всего возможно три варианта:

    • x8, x8, x1, x8;
    • x8, x8, x4, x4;
    • x16, x1, x1, x8.

    Вероятнее всего, в большинстве случаев пользователи будут использовать третью конфигурацию, ведь именно она позволяет получить максимальную пропускную способность интерфейса видеоадаптера.

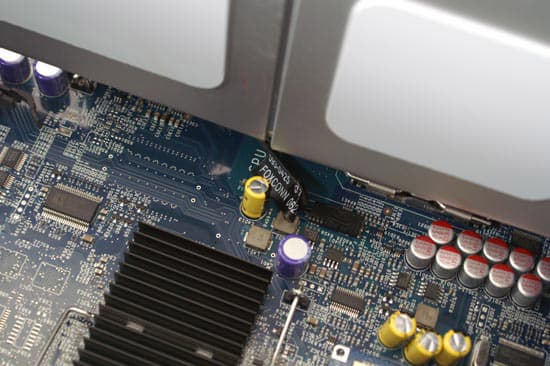

    Системные платы для Mac Pro производит, по-видимому, Foxconn

    Видимо, уже по привычке, Apple комплектует стандартную конфигурацию Mac Pro, мягко говоря, не самой быстрой видеоподсистемой. Видеоадаптер NVIDIA GeForce 7300 GT по скорости сопоставим с используемым в iMac ATI Radeon x1600, и его вполне хватит для работы с двухмерной графикой или в музыкальной студии. Тем, кому необходима более мощная видеоподсистема, Apple предлагает выбрать решение из списка:

    • от двух до четырех NVIDIA GeForce 7300 GT 256 МБ;
    • ATI Radeon X1900 XT 512 МБ (2 × dual-link DVI);
    • NVIDIA Quadro FX 4500 512 МБ, Stereo 3D (2 x dual-link DVI).
  • Точно также, желающие иметь в своем Mac Pro беспроводные интерфейсы (Bluetooth и Airport Extreme) должны заказать их дополнительно, так как в стандартной конфигурации они отсутствуют. Второе посадочное места для оптического привода, предназначено, вероятно, для дисководов Blu-Ray, которые в настоящий момент все еще довольно дороги для включения в стандартную конфигурацию, однако через некоторое время должны стать стандартом в мире Mac, так как Apple делает на них большую ставку.

    Плюсы

    • современная платформа;
    • четыре процессорных ядра во всех конфигурациях;
    • хорошие возможности расширения;
    • удобство обслуживания;
    • достаточно умеренная цена (можно сказать, низкая, как для такой конфигурации);
    • возможность запуска различных операционных систем.

    Минусы

    • слабая видеокарта в стандартной конфигурации;
    • отсутствие беспроводных интерфейсов по умолчанию;
    • высокая цена дополнительных модулей ОЗУ;
    • всего одна стандартная конфигурация.

    Выводы

    Apple заявляет, что Mac Pro Quad Xeon 3,0 ГГц работает в 2,1 раза быстрее, чем Power Mac Quad G5 2,5 ГГц. Пожалуй, ни у кого не вызывает сомнений, что Mac Pro действительно быстрее предшественника, однако, зная привычку Apple демонстрировать покупателям лишь те результаты, где преимущество нового продукта наиболее велико, можно предположить, что в реальной жизни эта цифра будет все же чуть меньшей.

    Если же отвлечься от производительности, изучение которой целесообразно отложить до тех времен, когда новый Mac Pro станет доступен в России, то можно сделать вывод, что, оставшись очень похожим на своего предшественника, Mac Pro предоставляет пользователю новые преимущества — хорошую расширяемость, отсутствие шума и др. Несомненно, хорошую службу популяризации Mac Pro сослужит и его цена (надеемся, и на нашем рынке), ведь она делает его привлекательным не только для Mac-пользователей, но и в качестве альтернативы рабочим станциям на основе Windows от других производителей.

    А профессиональным пользователям Mac остается лишь дождаться, когда все рабочие инструменты будут оптимизированы для работы с процессорами Intel. И ждать осталось не так долго: на WWDC ’06 компания DigiDesign, выпускающая продукты для работы с аудио, официально объявила о поддержке Mac Pro, а Adobe по-прежнему планирует представить Intel-версии своих продуктов в первой половине следующего года. Без сомнения, их примеру последуют и другие.

    А Mac Pro, несмотря на использование в нем ранее считавшегося «враждебным» процессора Intel, так и остался самым настоящим «Макинтошем», со всеми чертами, за которые компьютеры Apple любят пользователи. Переход на Intel завершен.

    При создании материала использованы фотографии сайтов
    Apple, Ars Technica и AnandTech
