Звуковой USB-интерфейс Roland Quad-Capture:
два микрофонных входа, встроенный DSP


Наши постоянные читатели уже знакомы с продуктами для звукозаписи японской компании Roland. Приведем ссылки на ранее опубликованные материалы:

В обзоре Octa-Capture мы подробно рассказывали о новом необычном 8-канальном интерфейсе Roland, обладающем 8 микрофонными входами и возможностью расширения до вдвое большего числа каналов.

Однако Roland не забывает делать интерфейсы и для персональных студий звукозаписи, для студий видео постпродакшн, а также для всех энтузиастов звука. Именно для этой категории был выпущен специальный 4-канальный интерфейс под названием Quad-Capture. В нем два аналоговых канала и два цифровых. Quad-Capture — компактный и доступный по цене USB 2.0 звуковой интерфейс с качеством и фирменными функциями Roland. Он уже замечен в продаже по цене 9950 руб.

Roland Octa-Capture

Roland Octa-Capture

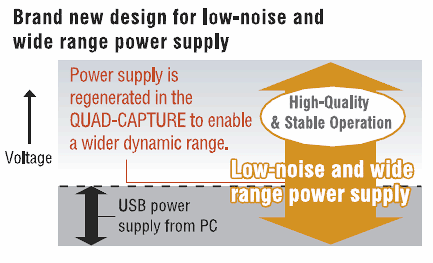

Полностью алюминиевый корпус выдержит реальную повседневную эксплуатацию и любые переезды. Также удобно, что интерфейс не требует внешнего блока питания. Достаточно высокий ток 480 мА потребляется от порта USB2.0 и конвертируется в отдельное питание для цифры и аналога. Хватает и на подачу фантомного питания двум предусилителям VS Preamps. Стоит отметить, что приняты отдельные меры по стабилизации и фильтрации питания.

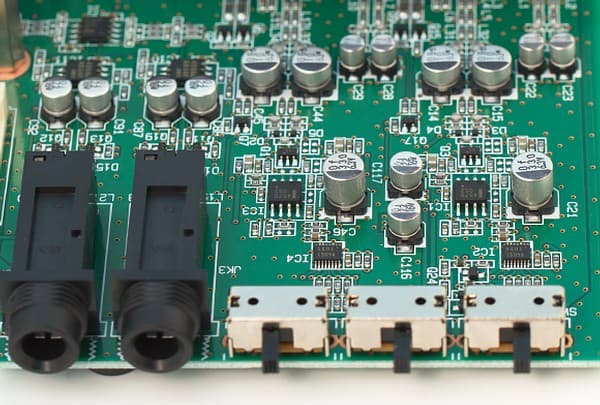

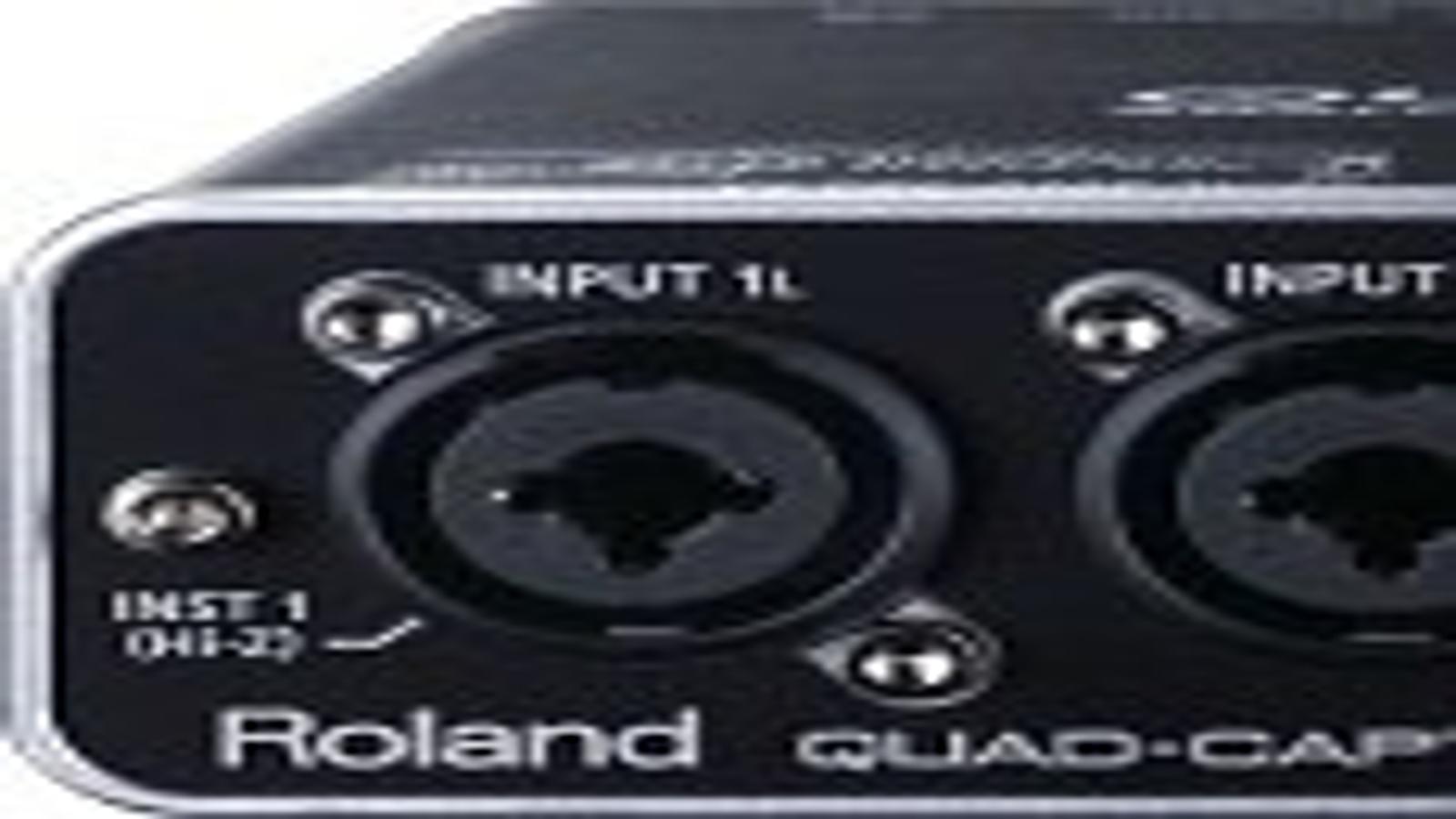

По заявлению производителя, предусилители те же, что использованы в флагманской V-Studio 700 и цифровом микшере M-400. Схемотехника в классе А, EIN-эквивалентный уровень шумов составляет 123 дБ. Первый вход имеет переключатель режима высокого импеданса Hi-Z для подключения гитары.

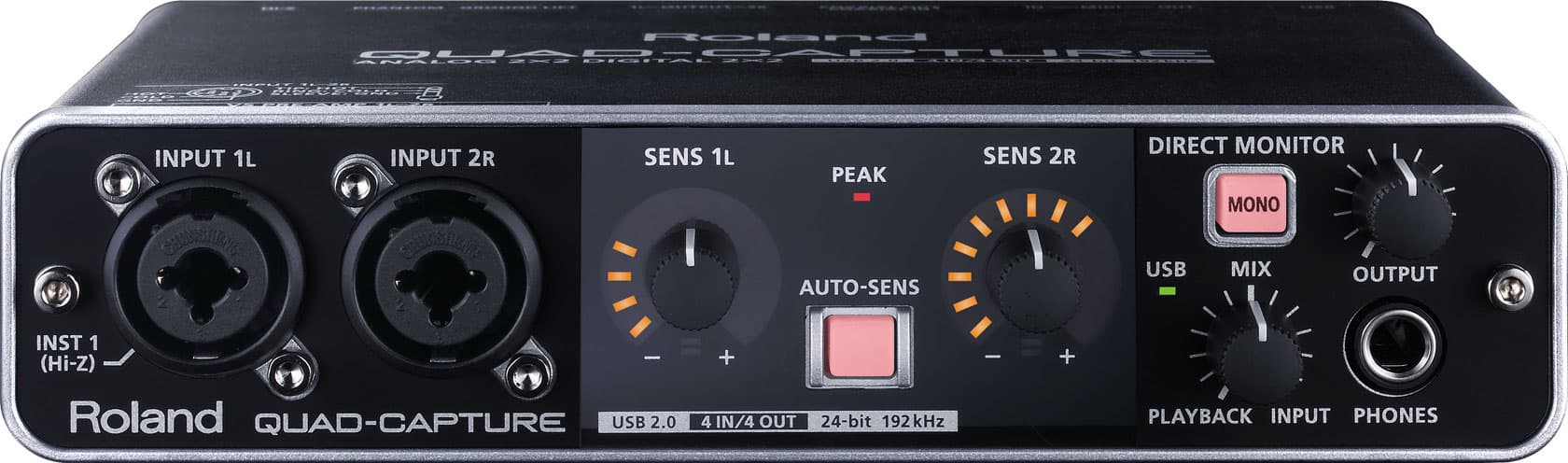

Что интересно, управление предусилителями производится в цифровом виде. Это дает два преимущества. Во-первых, цифровые регуляторы — намного более надежные и долговечные. Они не изнашиваются, не хрустят при регулировке, имеют более удобную логарифмическую шкалу. Во-вторых, цифровая регулировка позволила производителю реализовать фирменную технологию Auto-Sens, которую не встретить в других устройствах. Интерфейс сам измеряет пиковый уровень и подбирает оптимальный уровень на саундчеке, перед началом записи. После измерения уровень остается в одном положении, то есть это не левеллер и не АРУ. Функцию можно включить аппаратной подсвечивающейся кнопкой с передней панели интерфейса или нажать удаленно, из контрольной панели карты.

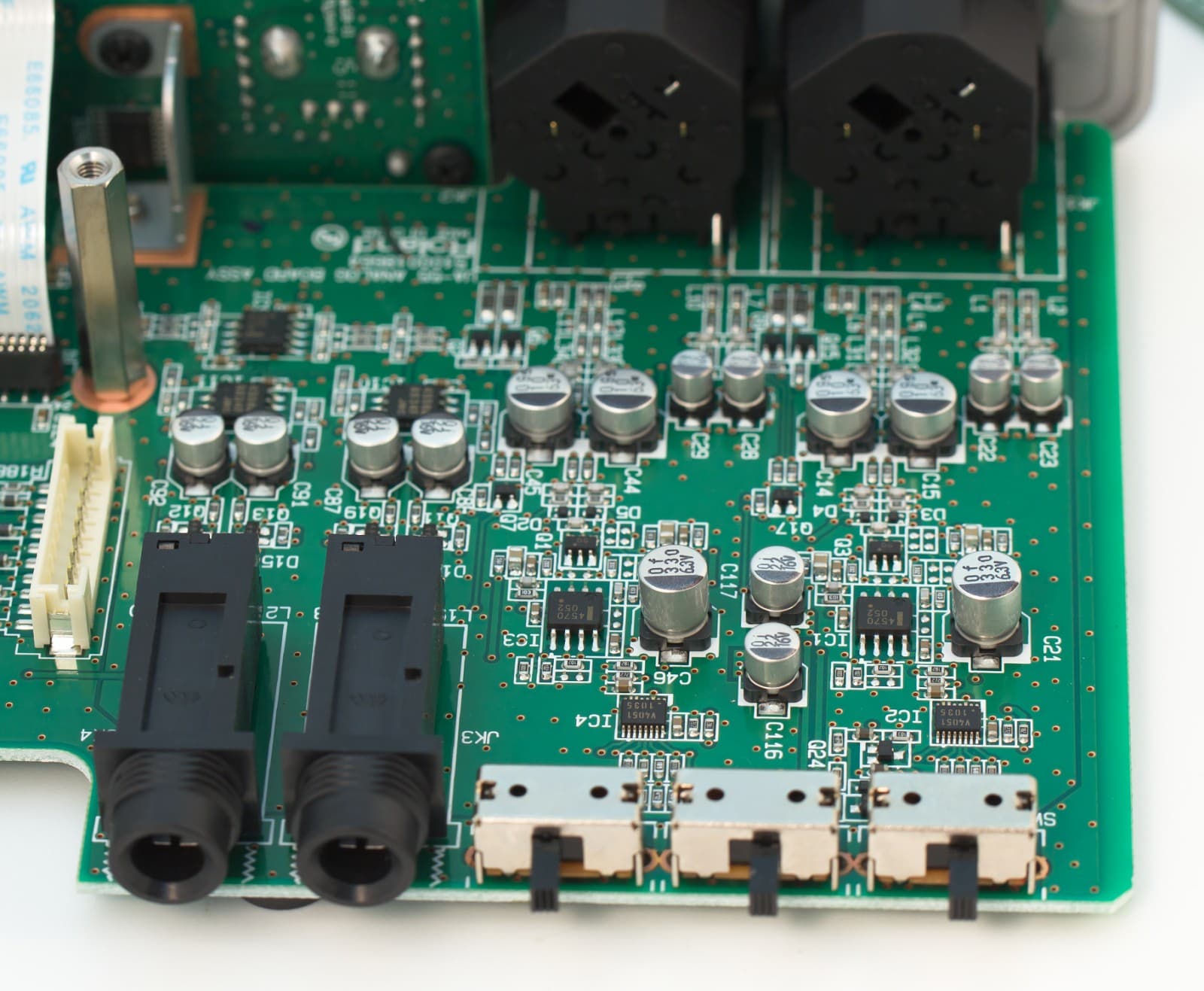

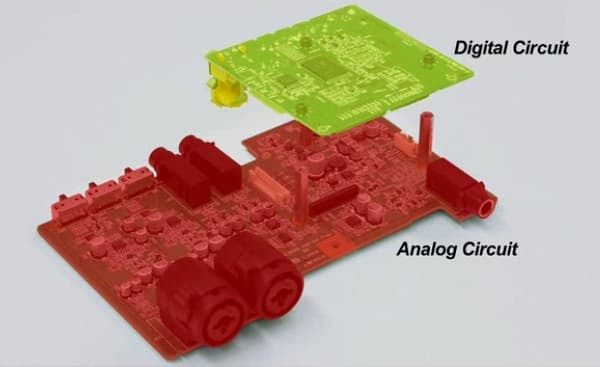

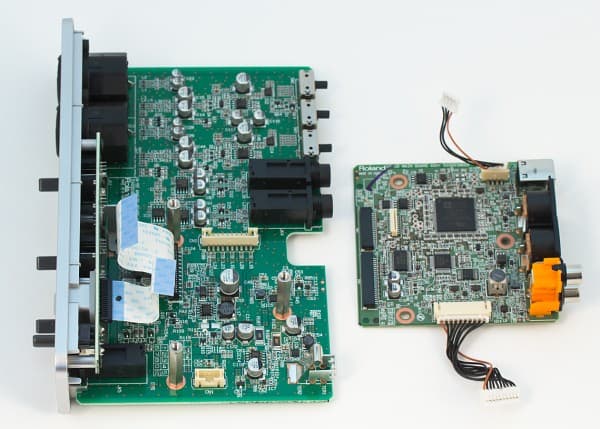

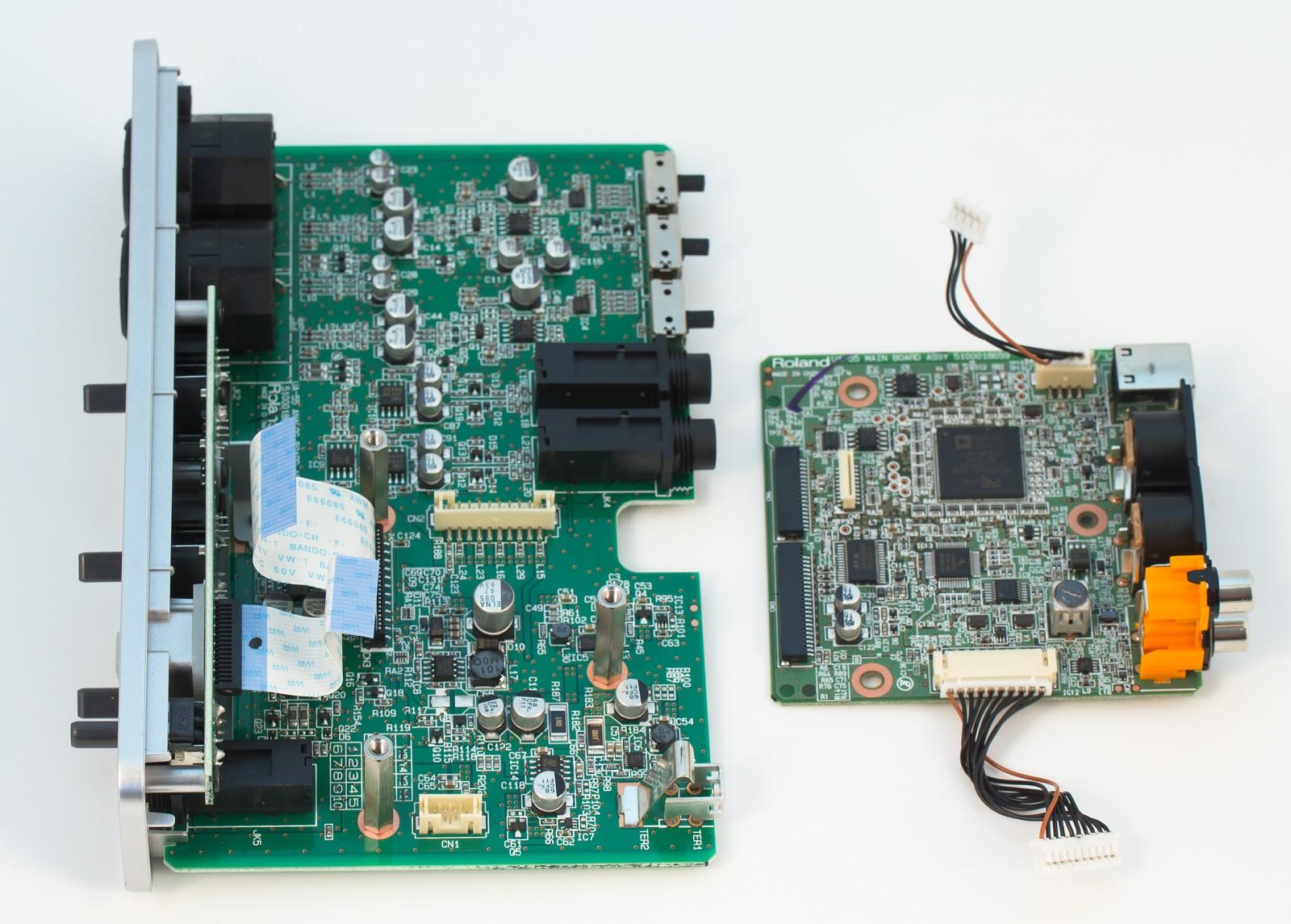

Платы разделены на два яруса. На одной плате — питание и аналоговые входы-выходы. На второй плате цифровые микросхемы, DSP, а также MIDI-интерфейсы и S/PDIF.

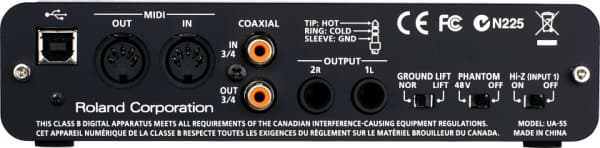

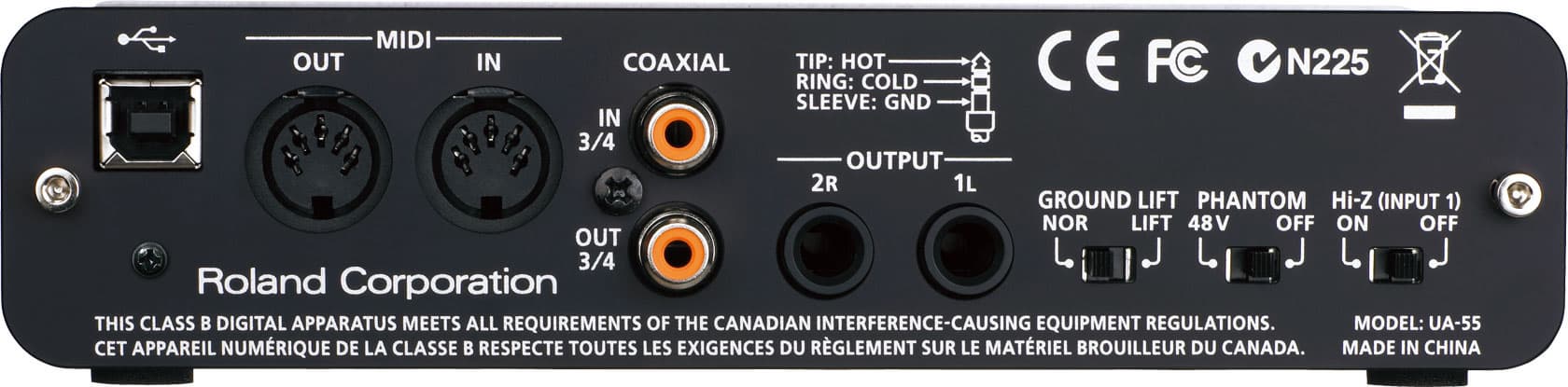

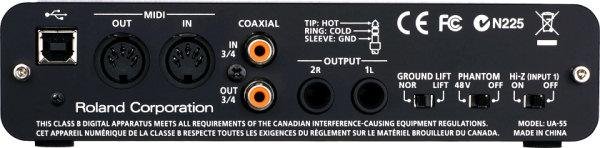

Интересно, что имеется переключатель Ground Lift, который можно увидеть в DirectBox и некоторых приборах. В случае возникновения фона из-за земляных петель переключатель позволяет отключить экран со стороны интерфейса и разорвать тем самым паразитный контур.

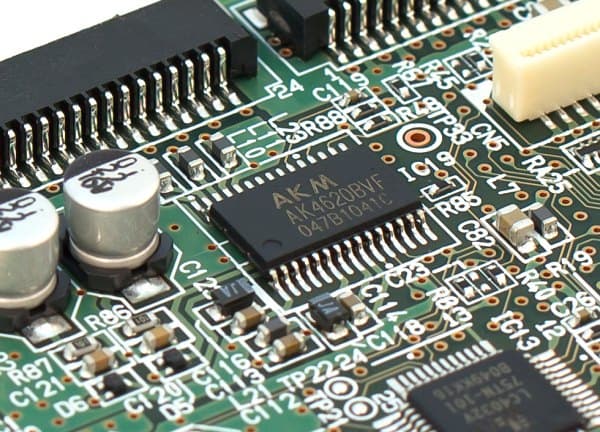

Как и в случае Octa-Capture, применены преобразователи AKM AK4620B. Это популярные у многих производителей двухканальные АЦП/ЦАП 24 бит 192 кГц в одном корпусе с современными параметрами 113/115 дБ сигнал/шум.

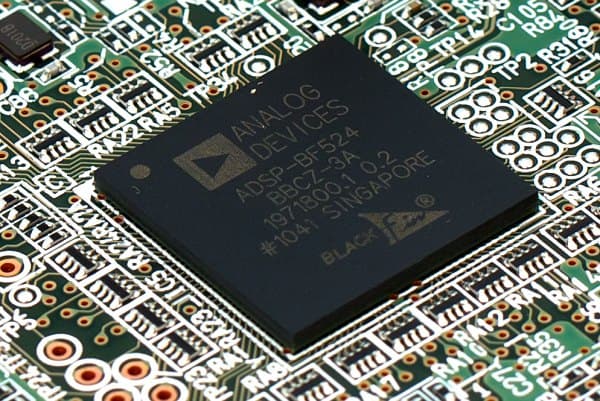

Внутренний DSP Analog Devices Blackfin. Частота 600 МГц, разрядность ALU 40 бит.

Процессор позволяет организовать аппаратный direct monitoring, то есть прослушивание сигнала со входа с обработкой, но до компьютера. Также можно выбрать на запись отдельный специальный источник MAIN, куда идет обработанный микс. Это может пригодиться в случае потокового вещания или для наложения цифровой обработки в компьютере в реальном времени. На каждом канале имеются эффекты: фильтр против бубнения (low cut), компрессор с настройкой, инверсия фазы, синхронизацией настроек обоих каналов. В отличие от Octa-Capture, ревера здесь нет. Все параметры аппаратного DSP управляются из контрольной панели карты.

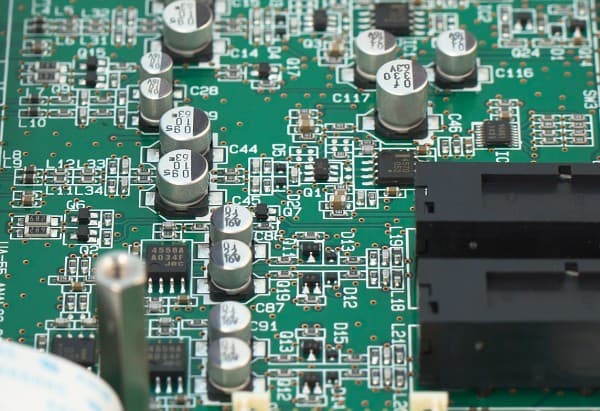

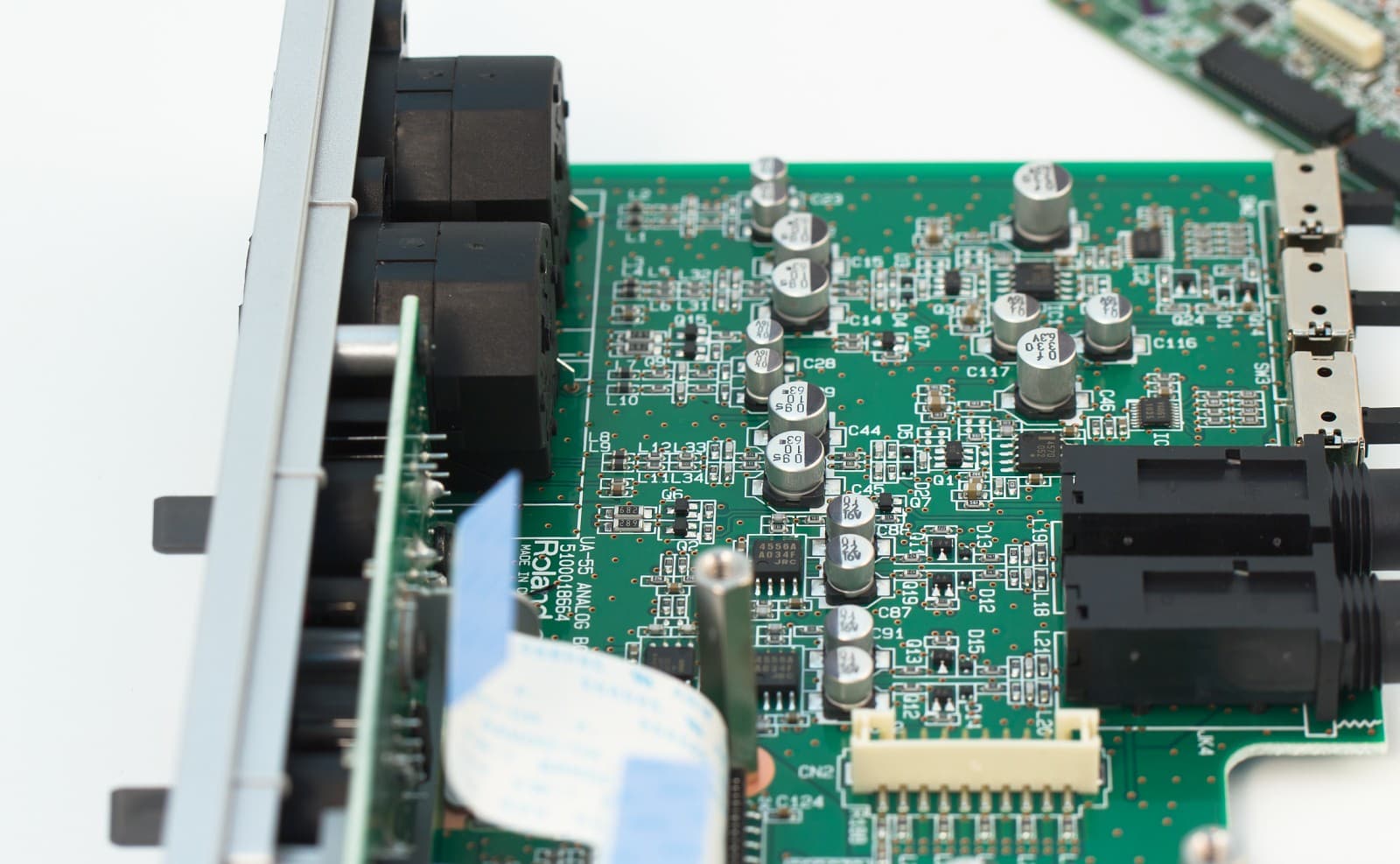

JRC 4556 и 4570 — недорогие ОУ, которые можно увидеть в различных звуковых устройствах, таких как микшерные пульты. Отметим многослойную плату, современный поверхностный монтаж и бескорпусные элементы, в частности ключи на транзисторах на выходе.

Roland делает значительный упор на технологии VS Streaming. В это понятие входит низкая задержка прохождения сигнала, высокая производительность драйверов и аппаратной части интерфейсов и обновленная система синхронизации программной части от тактового генератора интерфейса.

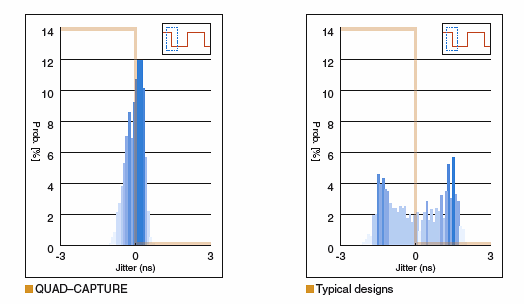

Отдельно заявлено о том, что используется высококачественный кварцевый генератор как решение вопроса джиттера. Те интерфейсы, что используют опорный сигнал от USB, ловят достаточно много джиттера. Речь идет о типичных решениях в прошлых поколениях интерфейсов. В современных профессиональных звуковых устройствах схема без собственного генератора уже никем не используется. (Исключения составляют случаи синхронизации от S/PDIF интерфейса, где большинство устройств по-прежнему используют ФАПЧ и победно рапортуют о достаточно высоком значении джиттера в несколько наносекунд. В реальной жизни так делать нельзя. Следует всеми способами избегать синхронизации от приемника S/PDIF сигнала, и вместо этого соединять вместе только высококачественные устройства с регенерацией клока. 99% пользователей такая проблема не грозит. В остальных случаях это отдельная техническая задача, решаемая только серьезным бюджетом и специалистами по проектированию студий.)

Подведём итог по начинке. Технические параметры качества и реализация — на уровне конкурентов. Как всегда, нам хотелось бы ещё лучшего, особенно это касается выбранных моделей ОУ.

Для смены частоты дискретизации устройство перезагружать не нужно. Есть отдельная галка в настройках: выбирать частоту устройства Windows синхронно с ASIO-драйвером.

Интерфейс имеет драйвера для Windows XP, Vista, Windows 7, Mac OS X.

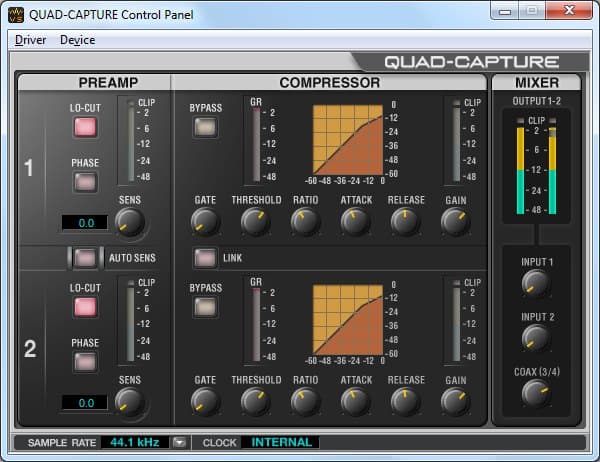

Контрольная панель очень простая. Все основные функции расположены на одном экране. Некоторые параметры скрыты в отдельных окнах, вызываемых через меню.

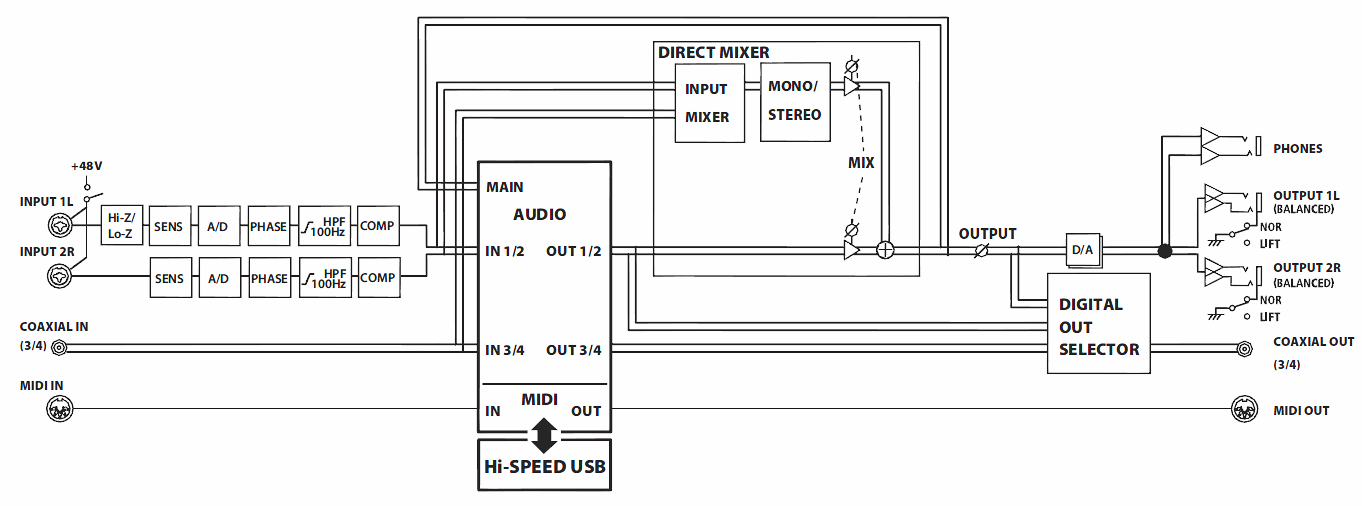

Здесь же содержится схема маршрутизации сигналов.

В комплекте имеется компакт-диск с ПО и печатная инструкция на английском языке. Подробная русскоязычная инструкция доступна на сайте www.rolandmusic.ru.

ASIO-диагностика

Device: Quad-Capture

Features:
Input channels: 6
Output channels: 4
Input latency: 523
Output latency: 752
Min buffer size: 256
Max buffer size: 256
Preferred buffer size: 256
Granularity: 0
ASIOOutputReady - supported
Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - not supported
44100 Hz - supported
48000 Hz - supported
88200 Hz - not supported
96000 Hz - supported
176400 Hz - not supported
192000 Hz - supported
Input channels:
channel: 0 (1-2) - Int32LSB
channel: 1 (1-2(2)) - Int32LSB
channel: 2 (3-4) - Int32LSB
channel: 3 (3-4(4)) - Int32LSB
channel: 4 (MAIN) - Int32LSB
channel: 5 (MAIN(R)) - Int32LSB
Output channels:
channel: 0 (1-2) - Int32LSB
channel: 1 (1-2(2)) - Int32LSB
channel: 2 (3-4) - Int32LSB
channel: 3 (3-4(4)) - Int32LSB

Отчет о тестировании в RightMark Audio Analyzer

Результаты тестирования Quad-Capture вход на выход подтверждают паспортные параметры интерфейса, 104 дБ сигнал/шум при минимальном уровне входных регуляторов. Точно так же Octa-Capture подтвердил свои параметры 104 дБ сигнал/шум при минимальном уровне входных регуляторов.

Тестируемое устройство Roland Quad-Capture
Режим работы 24 бит 96 кГц
Звуковой интерфейс ASIO
Маршрут сигнала External loopback (line-out — line-in)
Версия RMAA 6.2.3 PRO
Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня −4,2 дБ / −4,3 дБ
Режим МОНО нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ +0,02 −0,06 Очень хорошо
Уровень шума, дБ (А) −101,5 Отлично
Динамический диапазон, дБ (А) 101,9 Отлично
Гармонические искажения, % 0,0036 Очень хорошо
Гармонические искажения + шум, дБ (A) −85,7 Хорошо
Интермодуляционные искажения + шум, % 0,0046 Отлично
Взаимопроникновение каналов, дБ −94,1 Отлично
Интермодуляции на 10 кГц, % 0,0049 Отлично
Общая оценка   Отлично

Подробный отчёт о тестировании в режиме 24 бит 44 кГц

Спектр сигнала в тесте искажений обусловлен характеристиками ЦАП и соответствует паспортным данным. Тесты также подтверждают отсутствие пересчёта частоты дискретизации.

Тестирование Roland Quad-Capture в RMAA в режиме 24 бит 44 кГц, неравномерность АЧХ
Неравномерность АЧХ

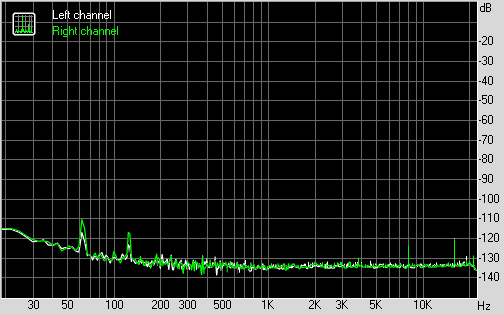

Тестирование Roland Quad-Capture в RMAA в режиме 24 бит 44 кГц, уровень шума
Уровень шума

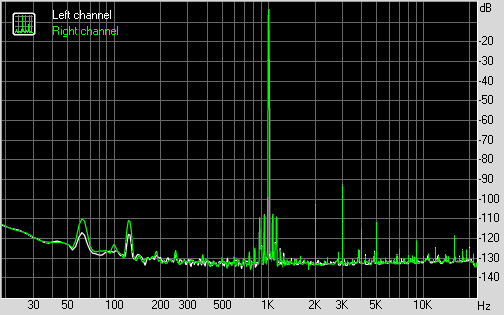

Тестирование Roland Quad-Capture в RMAA в режиме 24 бит 44 кГц, гармонические искажения
Гармонические искажения

Заключение

Функциональность устройства находится на высоком уровне. Всё необходимое для небольшой студии присутствует: два микрофонных входа, включение гитарного входа Hi-Z, +48 В для конденсаторных микрофонов, ground lift. Не забудьте про MIDI и S/PDIF, а также про встроенный DSP с аппаратными компрессорами на каждый канал. Roland Quad-Capture — законченное устройство для мобильной и студийной звукозаписи.

Удобство обращения c Quad-Capture даже выше, чем со старшей моделью Octa-Capture, благодаря отдельным светодиодным индикаторам уровня сигнала и отдельным удобным ручкам управления. И всё это продублировано программно в простой и понятной панели карты, так что у пользователя есть большой выбор. Фирменная технология Auto-Sens решит проблему подстройки уровня на саундчеке, особенно если исполнитель сам себя записывает. Также хорошо, что не мешается никакой блок питания — карта берёт питание прямо от шины USB. Регулятор громкости — аппаратный, влияет на уровень линейных выходов и решает проблему подстройки громкости активных мониторов.

Выбранная элементная база в целом на среднем уровне. К преобразователям AKM претензий нет, а вот комплектующие аналоговой части находятся на уровне недорогих микшерных пультов. Мы передадим информацию производителю, чтобы он взял это на заметку. Можно не экономить и поставить что-то получше, чем JRC 4556.

Цена Roland Quad-Capture немного выше средней цены на двухканальные интерфейсы, но вполне соответствует его расширенным возможностям, учитывая аппаратный DSP и множество других возможностей. Устройство востребовано рынком и уже получает положительные отзывы российских пользователей.



Благодарим Roland за предоставленное
на тестирование устройство Quad-Capture
