Сетевые фильтры-удлинители SVEN


SVEN Fort, SVEN Fort Pro, SVEN Optima Base

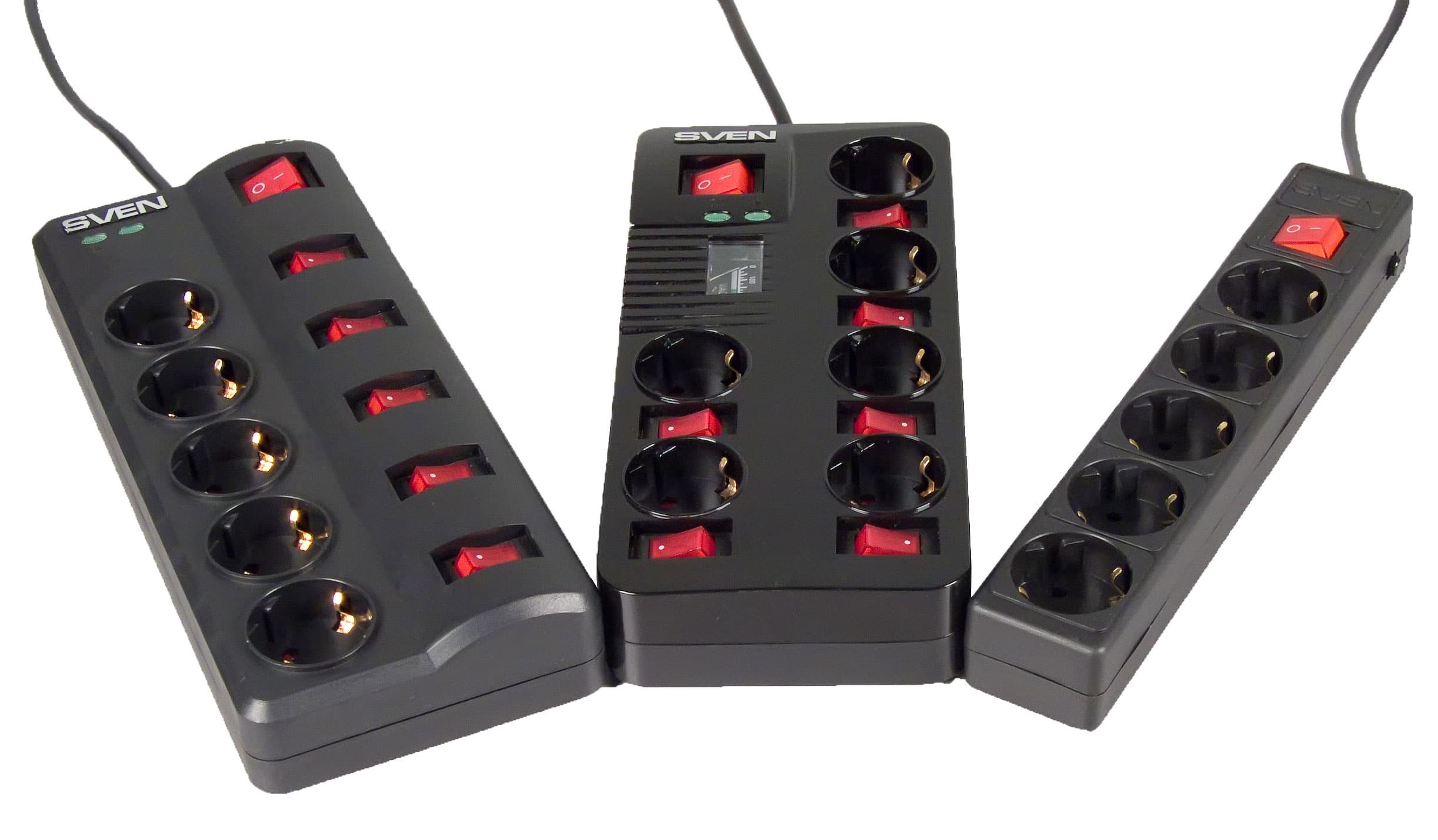

Сегодня в нашей лаборатории дебютируют сетевые фильтры под финской торговой маркой Sven, которая широко известна на российском рынке с 2001 года, в основном благодаря недорогим и относительно качественным акустическим системам. Широко распространены в России и недорогие батареи для ИБП под маркой Sven. Свое знакомство с продукцией этой компании мы начнем с обзора трех сетевых фильтров — Fort, Fort Pro и Optima Base.

Описание

Для представленных фильтров-удлинителей производитель заявляет следующие характеристики:

Параметр\Модель Fort Fort Pro Optima Base
Максимальная мощность, Вт
2200
Число розеток EURO/SHUKO
6 5
Входная вилка
EURO (для подключения к электросети)
Ток импульсной помехи, А
6500 4500
Ослабление импульсных помех, дБ
10
Ослабление высокочастотных помех, дБ
20
Поглощаемая защитой энергия, Дж
1050 (350×3) 150
Порог срабатывания защиты, А
15
Индикация выходного напряжения
Есть
Измеритель выходного напряжения
Нет Есть Нет
Индикация заземления
Есть
Индикация исправности защиты
Есть
Общий выключатель сети
Есть
Индивидуальные выключатели розеток
Есть Нет
Длина сетевого шнура, М
1,8 1,8; 3; 5
Цвет корпуса
Черный
Материал корпуса
Негорючий пластик
Размеры Д×Ш×В, мм
295×122×54 270×120×50 290×50×42
Масса, г
630 660 330; 420; 500

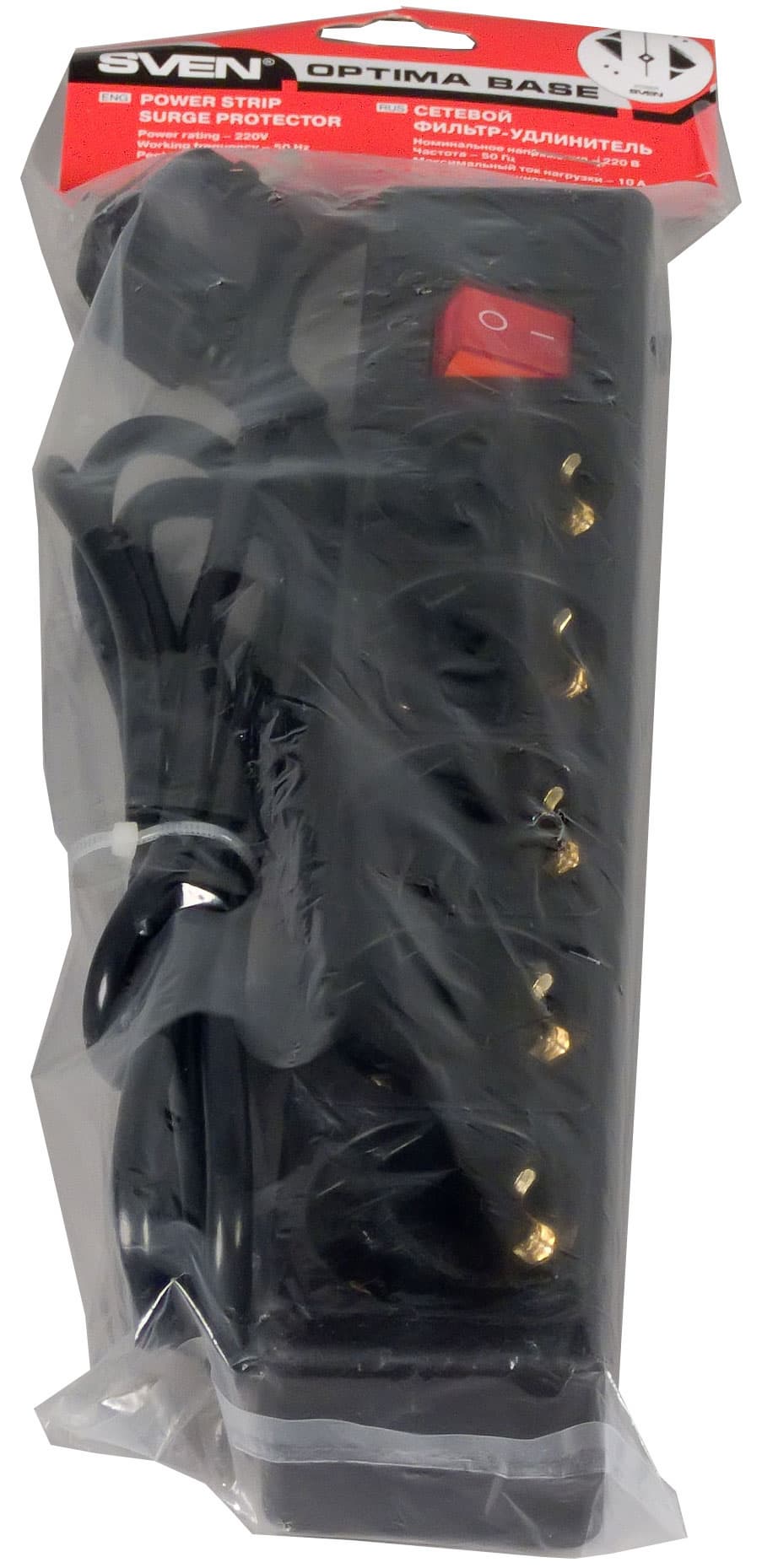

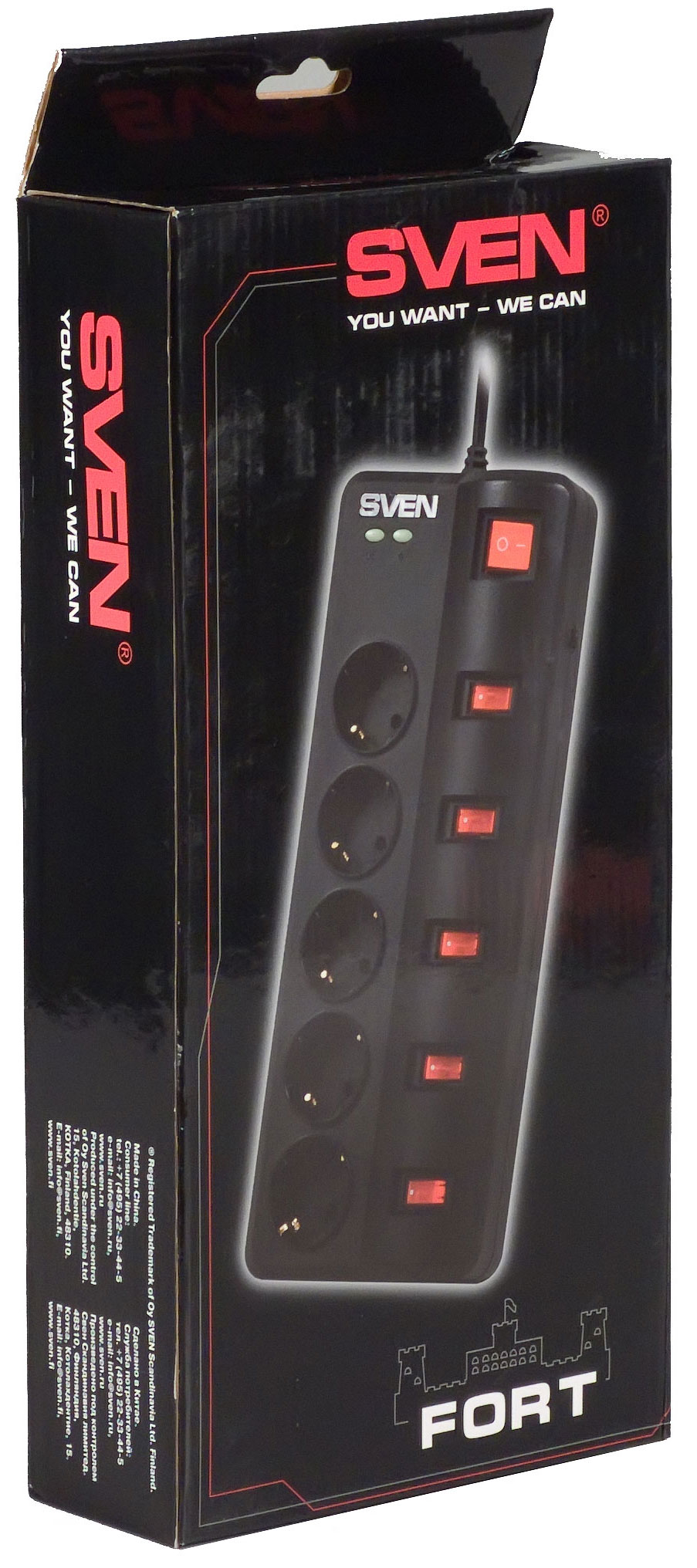

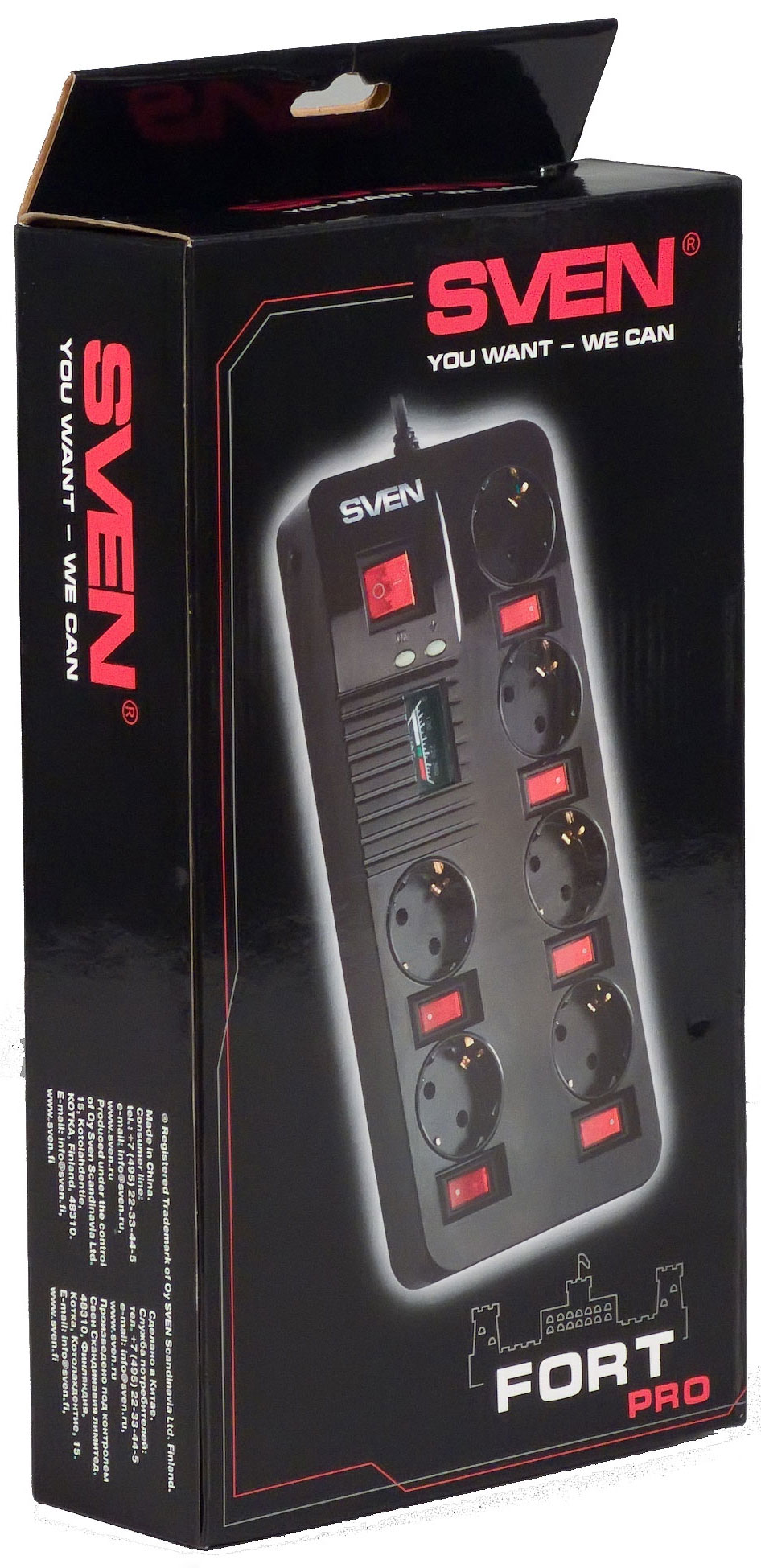

Сетевые фильтры серии Fort упакованы в картонные коробки черного цвета, а фильтры-удлинители Optima Base — в пластиковый пакет. Упаковка фильтров весьма информативная, она имеет евроотверстие для размещения на крюках в супермаркетах. Полиграфия высокого качества. В коробки с фильтрами Fort вложена инструкция по эксплуатации и гарантийный талон на русском и английском языках. Гарантийный срок на фильтры SVEN установлен 12 месяцев, а срок службы изделия — 2 года.

SVEN Fort

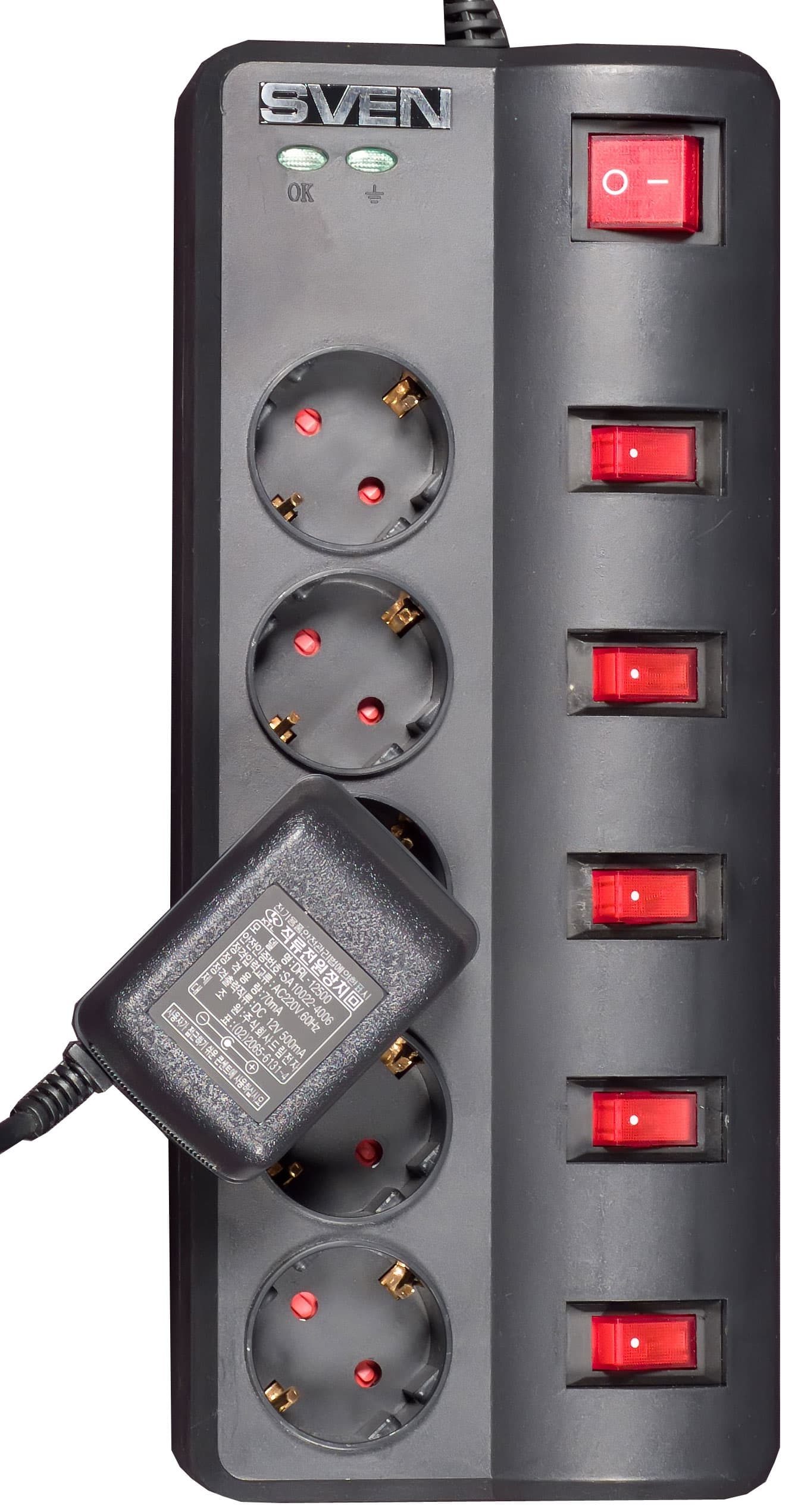

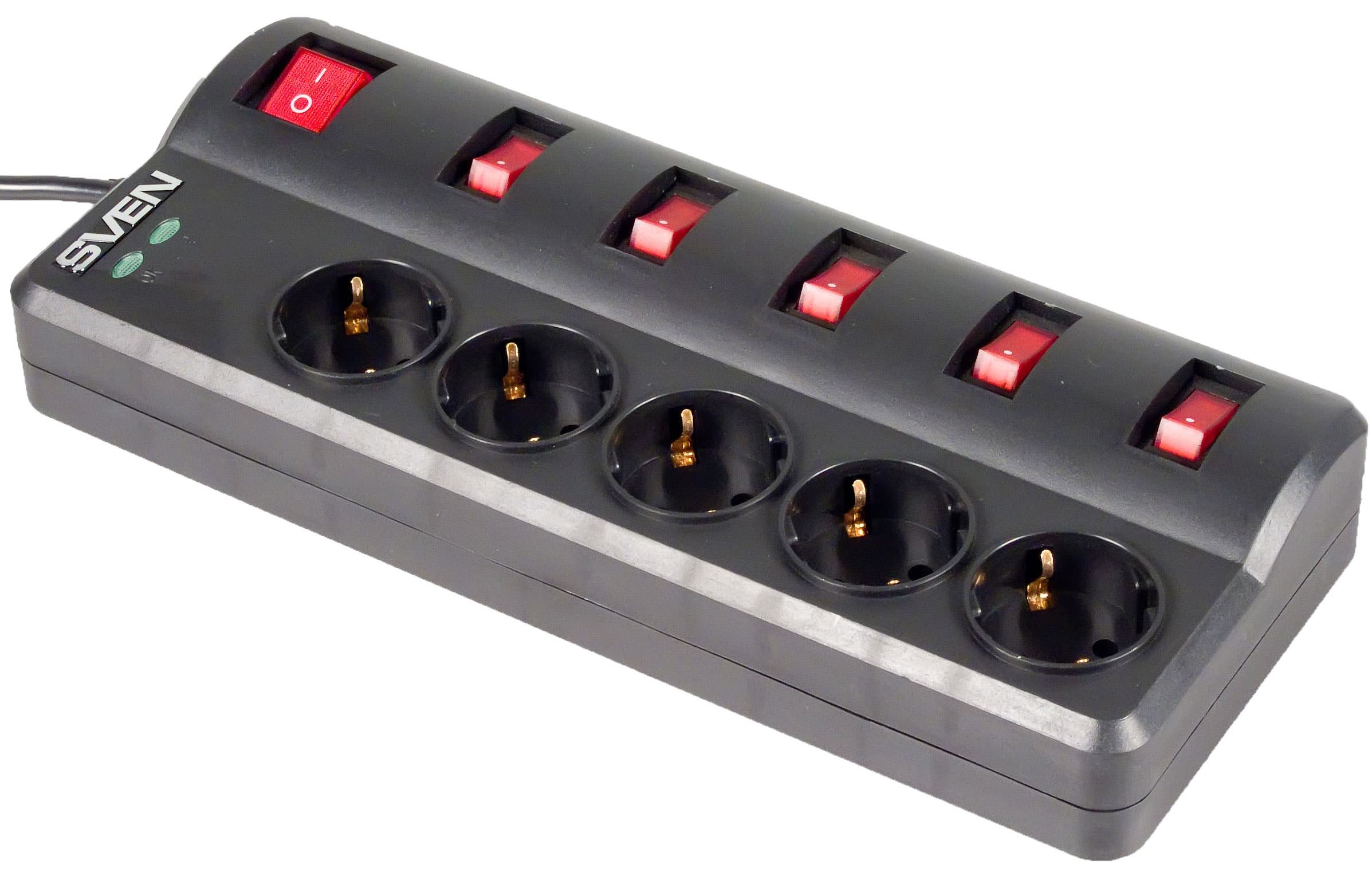

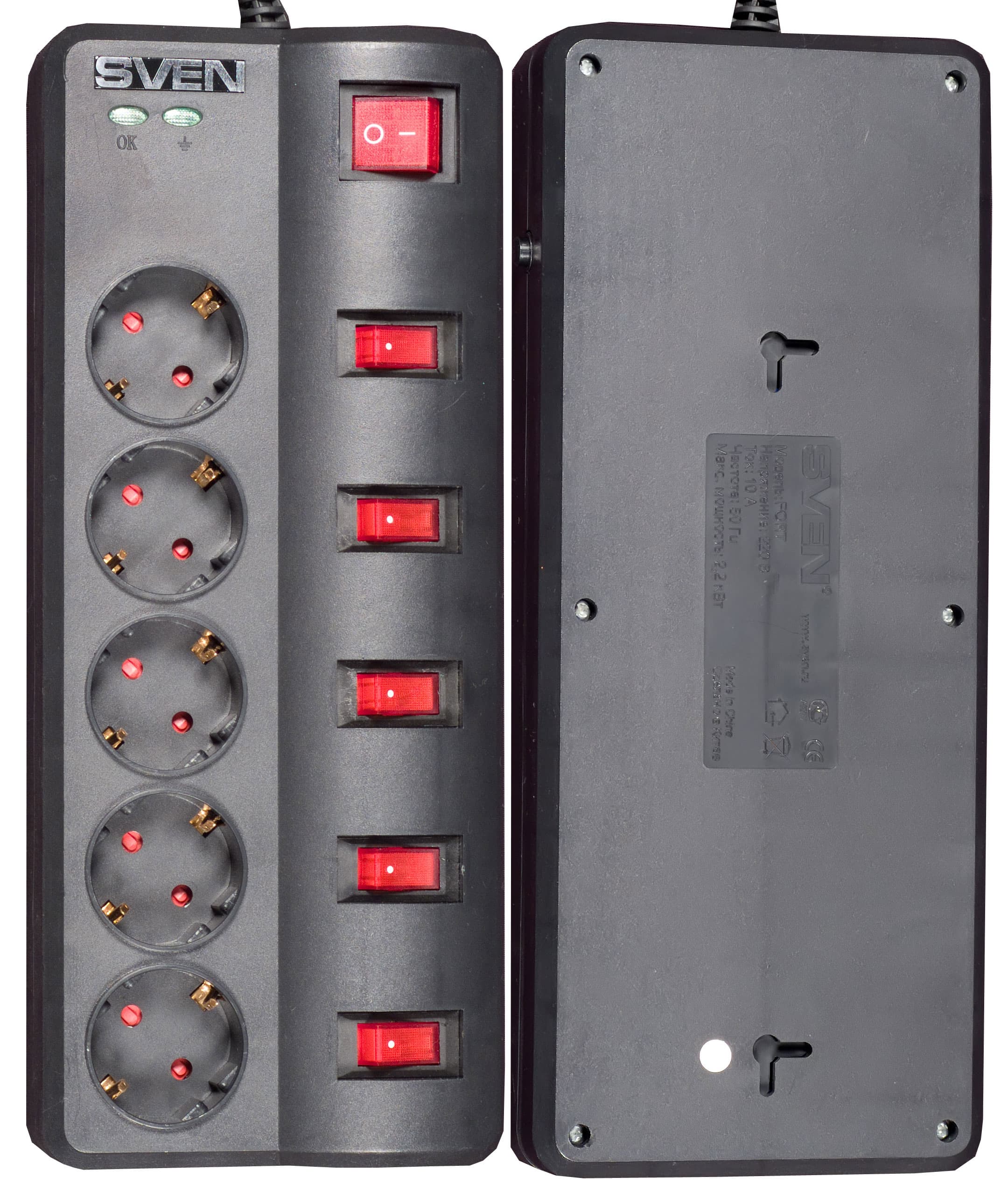

Сетевой фильтр-удлинитель SVEN Fort выполнен из матового пластика черного цвета, что вкупе с красными выключателями смотрится весьма симпатично. Каждый включенный выключатель подсвечивается красным светом. Выключатели размещены в нишах, что исключает случайное нажатие. Розетки сетевого фильтра защищены шторками. На обратной стороне корпуса есть прорези для монтажа на стену, который возможен в двух положениях — вниз выключателями и вниз проводом. В последнем случае надпись SVEN и подписи к индикаторам защиты и заземления оказываются перевернутыми. Что помешало сделать еще две прорези в задней стенке, можно только гадать. На передней панели есть два индикатора: один из них загорается зеленым светом, когда подключено заземление, а другой индицирует исправность защиты, почему-то красным светом. При подключении PlugIN адаптера он занимает две розетки и может быть установлен только в одном положении (смотрите фото внизу).

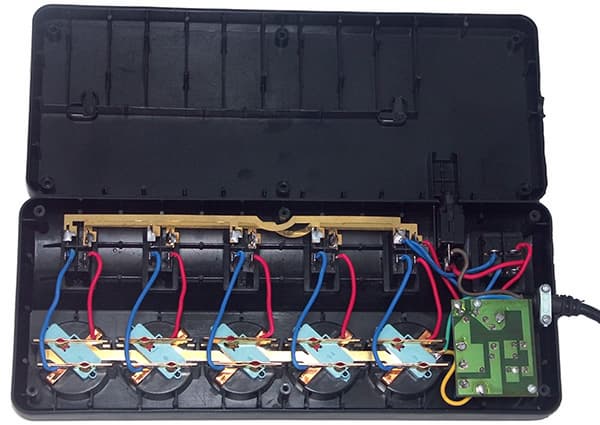

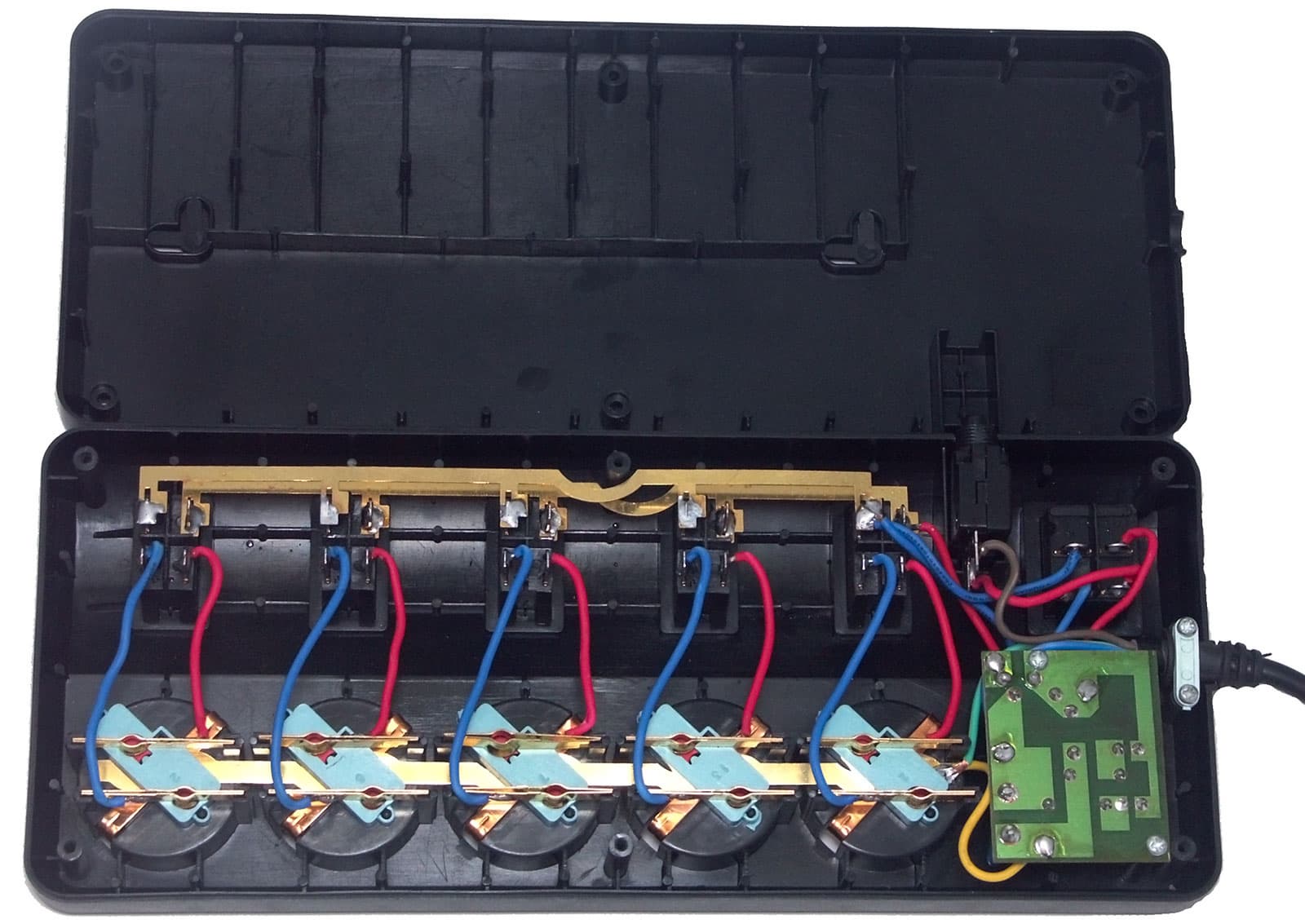

Внутреннее устройство сетевого фильтра традиционно — плата защиты с тремя варисторами, пять выключателей и розеток, соответственно. Плюс еще один общий выключатель большего размера и многоразовый автоматический предохранитель на 10А. Выключатели разрывают оба токоведущих провода, а предохранитель — только один. Все элементы сетевого фильтра соединены пайкой. В местах пайки наблюдаются остатки паяльного флюса, другие изготовители их обычно смывают специальным раствором. Токоведущие провода идут вплотную с шинами розеток. Если шина нагреется, она может проплавить изоляцию и привести к короткому замыканию.

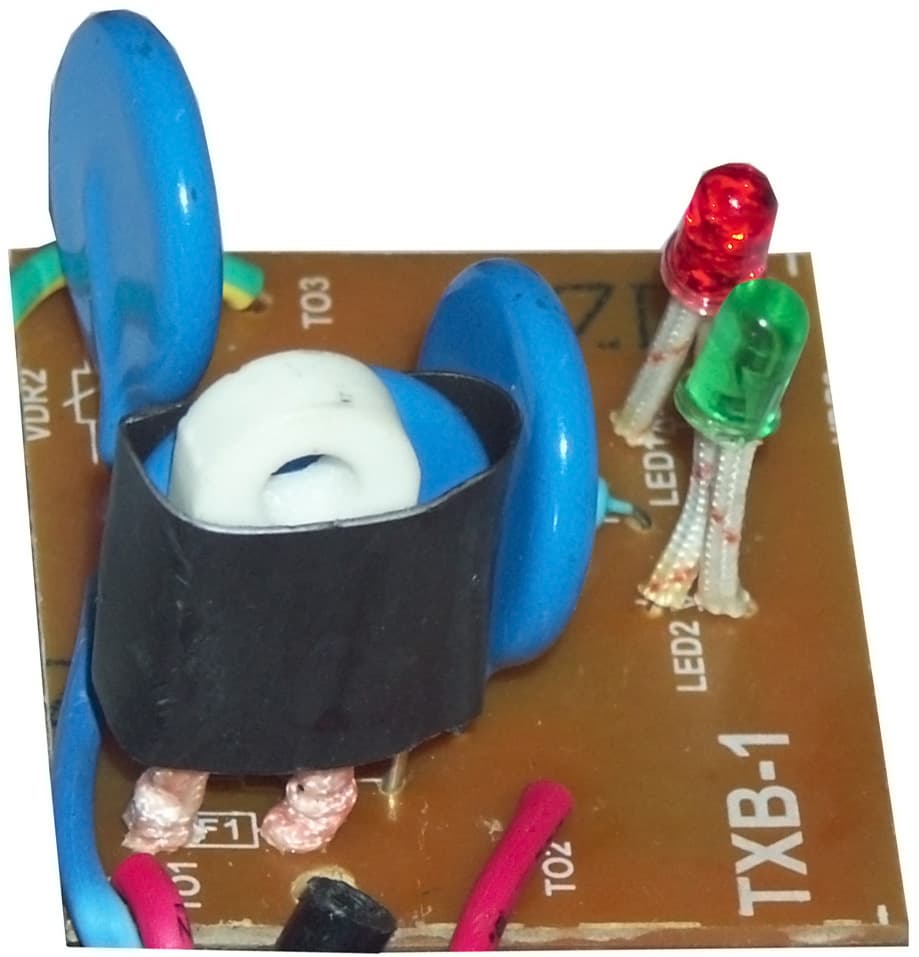

Фильтра высокочастотных помех в устройстве не обнаружено. Зато обнаружена термозащита — термопредохранитель в одной термоусадочной трубке с варистором.

По задумке производителя, в случае повышенного напряжения в сети варистор должен нагреть термопредохранитель, а тот в свою очередь обесточить нагрузку. Для тестирования защиты мы подали на вход SVEN Fort напряжение 320 В. Попадания данного напряжения на вход нагрузке гарантировано приводит к выходу ее из строя, так как напряжение на конденсаторах выпрямителя становится 451 В, а конденсаторов на большее напряжение никто не устанавливает. Типичный используемый в бытовой аппаратуре номинал конденсаторов составляет 400-450 В. После 10 минут работы мы не обнаружили нагрева варистора и, соответственно, срабатывания защиты. В защите применяется термопредохранитель с температурой срабатывания 105°C. Мы нагрели его с помощью паяльника до примерно 150°C, срабатывания термозащиты не произошло.

Испытание под нагрузкой 2400 Вт показало небольшой нагрев сетевого шнура, а при увеличении нагрузки до 3400 Вт сработал автоматический предохранитель. Контакты вилки нагрузки и сетевого шнура были чуть теплыми. При нагрузке 2400 Вт просадка напряжения на фильтре-удлинителе составила около 3 В. Вставленный в фильтр трансформаторный PlugIN адаптер, имеющий тонкие выводы, при перевороте фильтра не выпадал, но держался неуверенно. Возможно, что со временем из-за механических воздействий и протекания специфических физических процессов (нагревание-охлаждение), фиксация подобных устройств будет еще менее четкая.

SVEN Fort $16(25)

SVEN Fort Pro

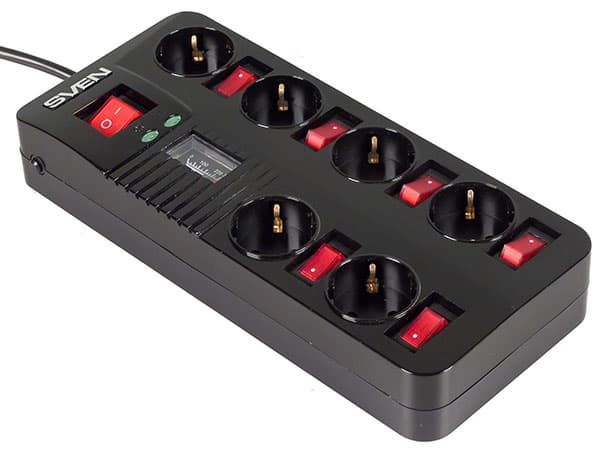

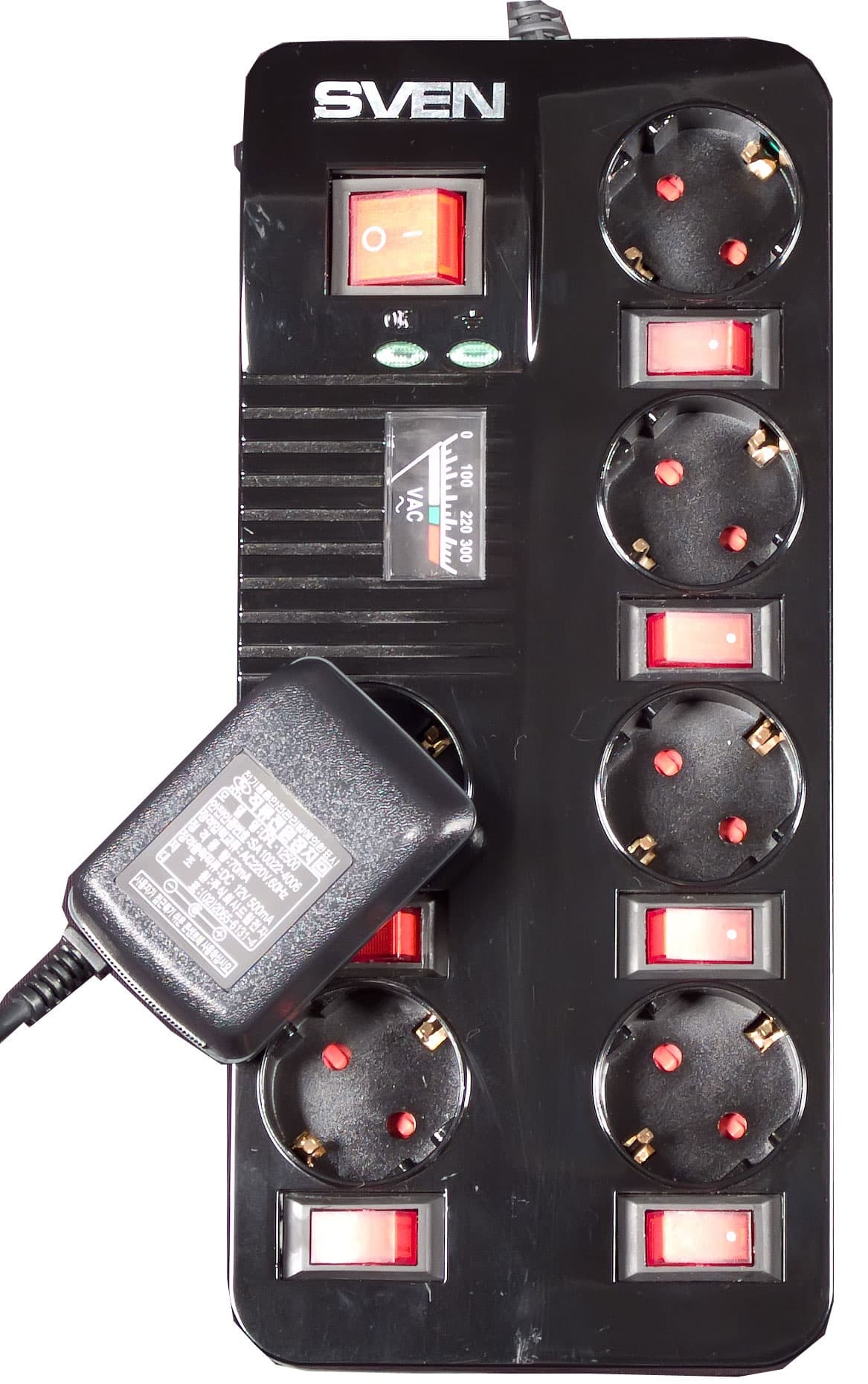

Сетевой фильтр-удлинитель SVEN Fort Pro является, как вы можете догадаться, профессиональной версией сетевого фильтра серии Fort. В отличие от простого Fort, его корпус выполнен из глянцевого пластика черного цвета. Красные выключатели идентичны примененным в Fort и утоплены в нишах для защиты от случайного нажатия. Каждый включенный выключатель подсвечивается красным светом. Розетки сетевого фильтра защищены шторками. На обратной стороне корпуса есть прорези для монтажа на стену, который возможен в двух положениях. И вновь оба положения фиксируют сетевой фильтр «наоборот». При разработке корпуса данной модели была допущена ошибка, заключающаяся в неправильной ориентации крепежных отверстий. В одном положении перевернутой оказывается надпись SVEN и подписи к индикаторам защиты и заземления, а в другом перевернутым оказывается вольтметр. На передней панели есть два индикатора: один из них загорается зеленым светом, когда подключено заземление, а другой индицирует исправность защиты, почему-то красным светом. При подключении PlugIN адаптера он занимает две розетки и блокирует один из выключателей, свой или соседний. Основной «изюминкой» Pro-версии является вольтметр. Он проградуирован на 100, 220 и 300 В, а также имеет зеленую и красную зоны шкалы.

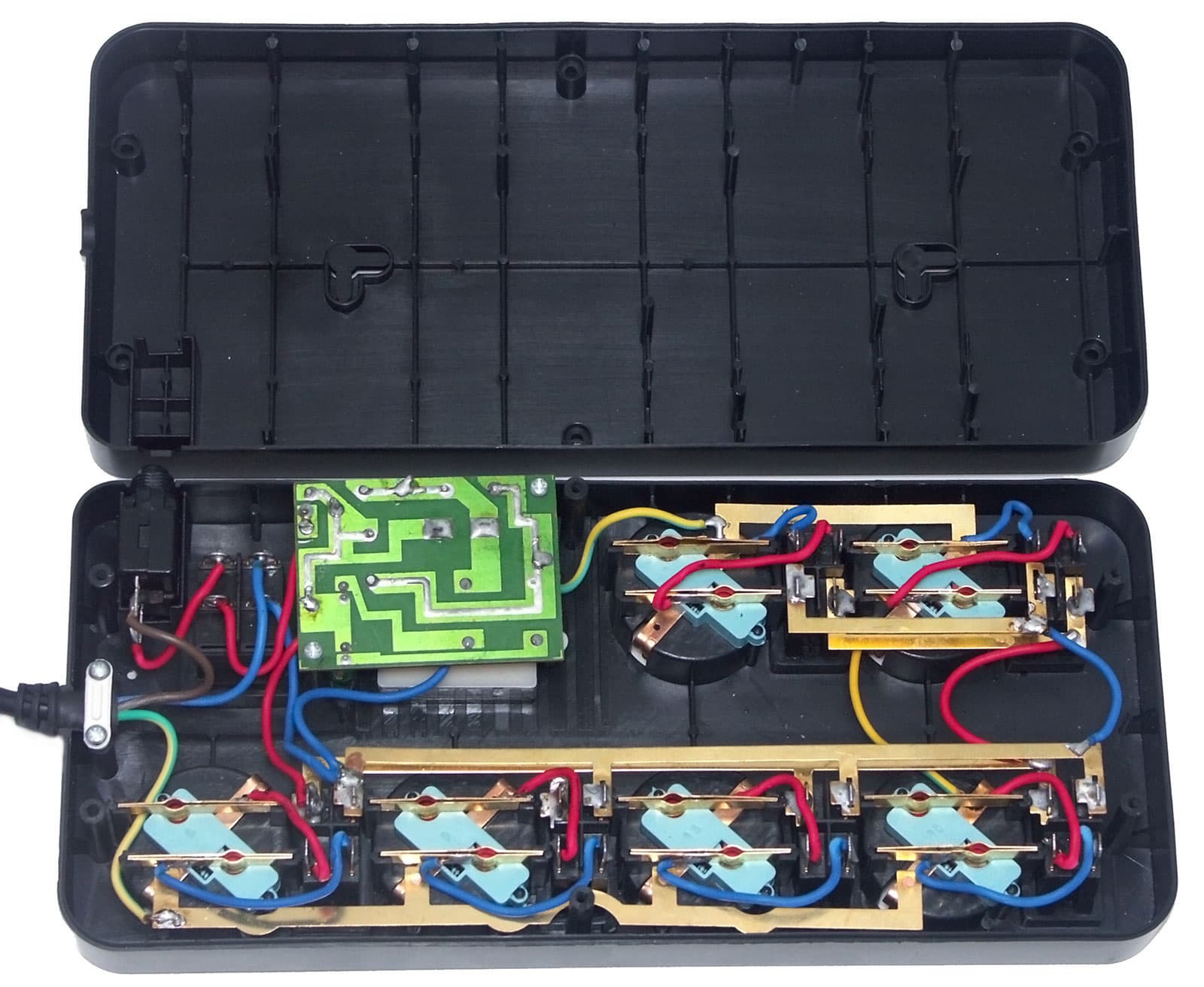

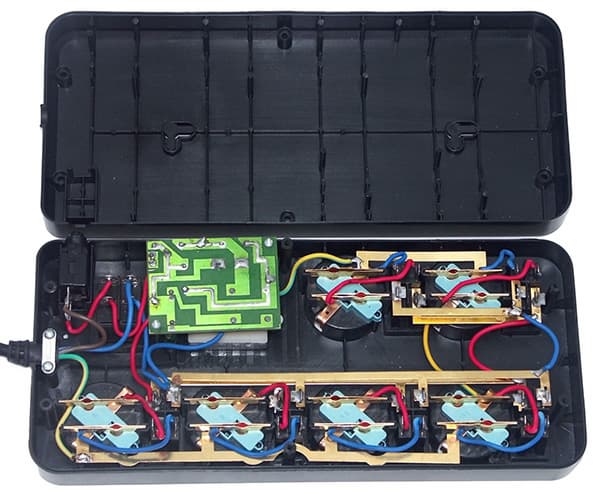

Внутреннее устройство сетевого фильтра не сильно отличается от своего младшего собрата. На печатной плате дополнительно установлен вольтметр, шесть выключателей расположены рядом со своими розетками. Совершенно идентичный фильтру Fort общий выключатель большего размера и многоразовый автоматический предохранитель на 10А. Выключатели разрывают оба токоведущих провода, а предохранитель — только один. Все элементы сетевого фильтра соединены пайкой. В местах пайки наблюдаются остатки паяльного флюса, другие изготовители их обычно смывают специальным раствором. Токоведущие провода в версии Pro проложены более аккуратно, вероятность их замыкания на питающую шину ниже. Только в одном месте провод заземления придавлен токоведущей шиной. Фильтр высокочастотных помех аналогичен модели Fort, то есть его нет. И уже описанная и протестированная, бесполезная термозащита.

сетевой фильтр IPPON

Испытание под нагрузкой 2400 Вт показало небольшой нагрев сетевого шнура, а при увеличении нагрузки до 3400 Вт сработал автоматический предохранитель. Контакты вилки нагрузки и сетевого шнура были чуть теплыми. При нагрузке 2400 Вт просадка напряжения на фильтре-удлинителе составила около 4 В. Вставленный в фильтр трансформаторный PlugIN адаптер, имеющий тонкие выводы, при перевороте фильтра не выпадал. Возможно, что со временем из-за механических воздействий и протекания специфических физических процессов (нагревание-охлаждение), фиксация подобных устройств будет еще менее четкая. Мы провели сравнение показаний встроенного вольтметра с лабораторным мультиметром UT60E. В горизонтальном положении его 220 В оказались 230 вольтами, а зеленая зона шкалы соответствовала диапазону 175-255 В. При вертикальном положении сетевого фильтра показания вольтметра изменялись. В положении стрелкой вверх он завышал напряжение на 10 В, а в обратном (как для подвеса на стену) — занижал на 8 В. И вот в этих положениях 220 на шкале практически соответствовало истине. Отметка 100 В соответствовала 95 В реальным. В целом, показометр свою функцию выполняет, но полноценным измерительным прибором не является. По нашему мнению, более правильно иметь шкалу вольтметра проградуированную от 160 до 280 В, с зеленой, желтой и красной зонами. Впрочем, нельзя требовать адекватного измерительного прибора от сетевого фильтра бюджетного сегмента.

SVEN Fort Pro $19(30)

SVEN Optima Base

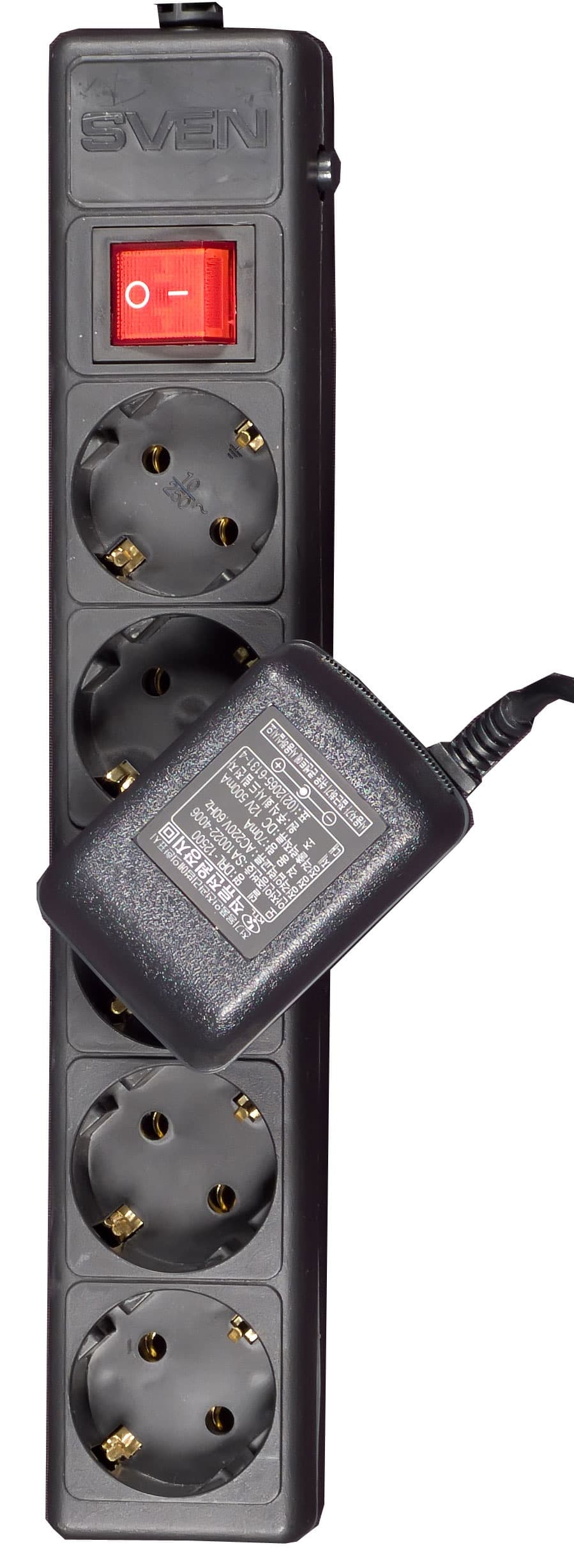

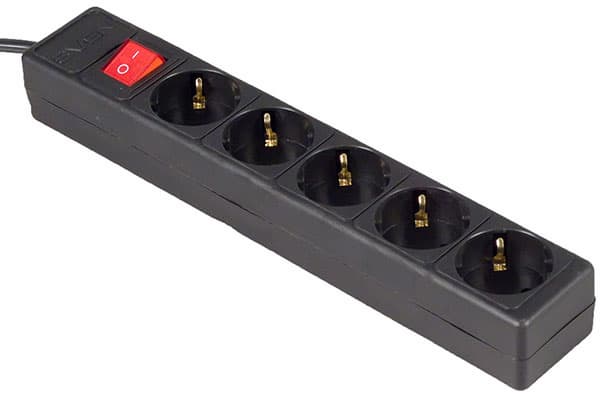

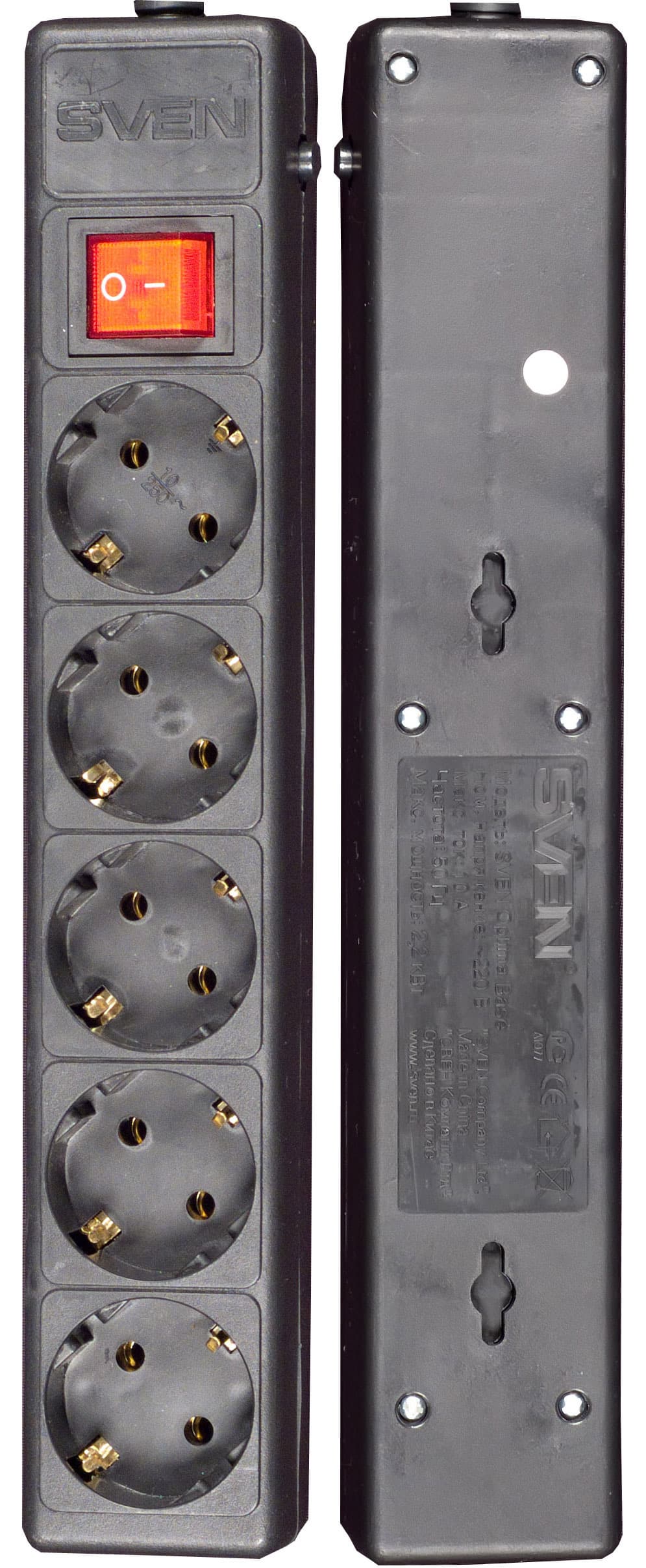

Сетевой фильтр-удлинитель SVEN Optima Base выполнен из матового пластика черного цвета. В отличие от моделей Fort, у этого изделия только один, общий, выключатель питания. Выключатель не защищен от случайного нажатия, шторок на розетках нет. На обратной стороне корпуса есть прорези для монтажа на стену, который возможен только вертикально, вниз или вверх выключателем. PlugIN адаптер занимает две розетки при установке в любую розетку, кроме крайней.

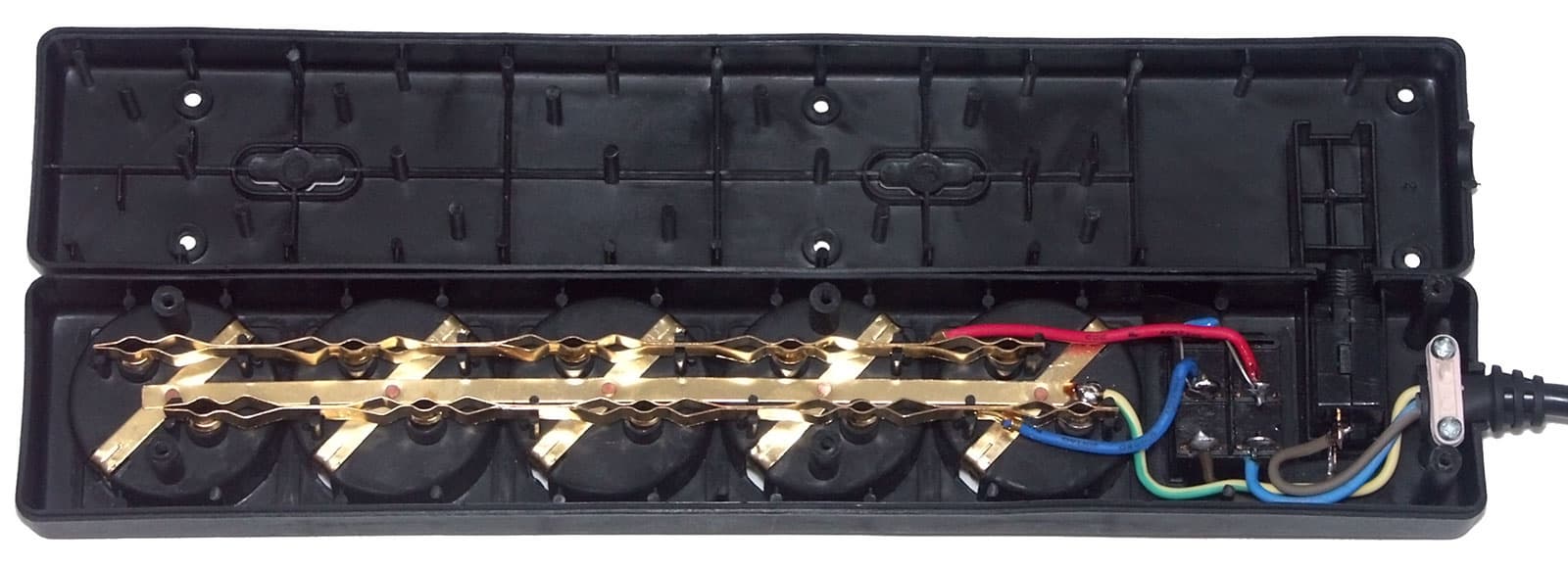

Внутреннее устройство этого сетевого фильтра максимально упрощено. Тем не менее, выключатель разрывает оба токоведущих провода, установлен варистор для защиты от перенапряжения и многоразовый автоматический предохранитель на 10 А. Конструкция ламелей розеток аналогична серии Fort. Фильтр высокочастотных помех в этой модели также отсутствует.

Испытание под нагрузкой 2400 Вт показало небольшой нагрев сетевого шнура, а при увеличении нагрузки до 3400 Вт сработал автоматический предохранитель. Контакты вилки нагрузки и сетевого шнура были чуть теплыми. При нагрузке 2400 Вт просадка напряжения на фильтре-удлинителе составила около 3 В. Вставленный в фильтр трансформаторный PlugIN адаптер, имеющий тонкие выводы, при перевороте фильтра не выпадал.

SVEN Optima Base $5(44)

Вывод

Сетевые фильтры-удлинители SVEN являются типичными представителями китайской промышленности. Много функций за небольшую цену, с умеренным качеством. Если вам нужен недорогой удлинитель, можно обратить внимание на SVEN Optima Base. Наверное это самый дешевый сетевой фильтр удлинитель с выключателем, автоматическим предохранителем и возможностью монтажа на стену. Если вас привлекает возможность отключения отдельной нагрузки без вынимания вилки из розетки, ваш выбор — SVEN Fort. Любителям глянца и «показометров» наверняка приглянется SVEN Fort Pro, мы не видели подобный функционал ни у одного производителя, а за такую цену, скорее всего, и не увидим. При этом следует отдавать себе отчет в том, что ничего лишнего за эти деньги вам не положили.
Реализованная в моделях Fort и Fort Pro термозащита оказалась неработоспособна.
Возможно, что со временем из-за механических воздействий и протекания специфических физических процессов (нагревание-охлаждение) прижимные ламели ослабнут. На то и указан честно срок службы изделия — 2 года.

Достоинства:

  • Выключатели разрывает оба токоведущих провода.
  • Низкая цена.
  • Выдерживают довольно большую нагрузку.
  • Фильтры серии Fort имеют выключатели на каждую розетку.
  • Фильтры серии Fort имеют защитные шторки на розетках.
  • Фильтр Fort Pro имеют вольтметр для оценки качества электропитания.

Недостатки:

  • Не имеют фильтра высокочастотных помех.
  • Блоки питания PlugIN закрывают соседние розетки.
  • Монтаж на стену возможен только в двух положениях.
  • Упрощенная конструкция ламелей розеток.
  • Термозащита в моделях Fort и Fort Pro неработоспособна.





Сетевые фильтры-удлинители SVEN
предоставлены российским представительством SVEN
