Источник бесперебойного питания Powercom RPT-1025AP

Линейно-интерактивный ИБП из серии Raptor

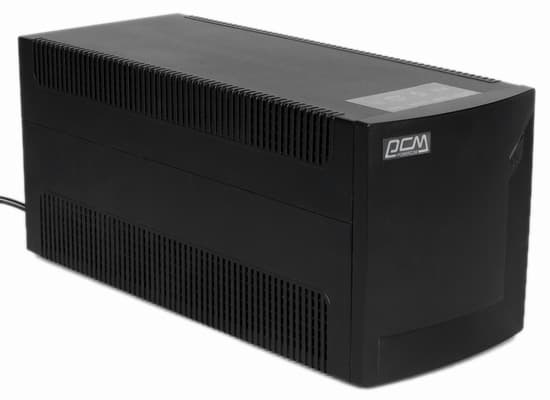

внешний вид

С представителями линейно-интерактивных источников бесперебойного питания серии Raptor, предлагаемой компанией Powercom, мы уже встречались — у нас, например, побывала старшая в этой серии модель RPT-2000AP с заявленной максимальной мощностью 2000 В·А, или 1200 Вт. Однако в серии есть еще целый ряд ИБП, входящих в две линейки: модели с литерой А в конце индекса не имеют USB-порта для подключения к компьютеру, а с AP — такой порт имеют.

Мощность представленных ИБП начинается с 600 В·А (360 Вт), отличаются они емкостью используемых аккумуляторов, количеством выходных розеток, а соответственно, размерами и весом. Все заявлены как бюджетные модели, предназначенные для питания персональных компьютеров и сетевого оборудования.

Мы опробуем еще одну модель Powercom RPT-1025AP, на этот раз из середины серии, чтобы на ее примере дополнить сведения о продукции компании.

Рассматриваемый нами аппарат принадлежит к той же линейке, что и старшая модель, поэтому отличия в плане конструкции, управления и прочего у них минимальные, однако чтобы не отправлять постоянно читателя к предыдущему обзору, нам придется кратко повторить основные положения, дополнив их моментами, не получившими освещения ранее.


Описание

Для всей линейки, куда входят две упомянутые выше модели, а также промежуточная по мощности RPT-1500AP, заявлено:

  • выходное напряжение в виде аппроксимированной синусоиды,
  • наличие AVR (Auto Voltage Regulation),
  • функции холодного старта и сбережения энергии Green Mode,
  • защиты: от короткого замыкания и перегрузки на выходе, а для телефонной линии или LAN (подключение через соответствующие разъемы) — от импульсных помех,
  • автоматическая зарядка аккумулятора при выключенном ИБП,
  • коммуникационный порт USB поддерживает стандарт Smart Battery.

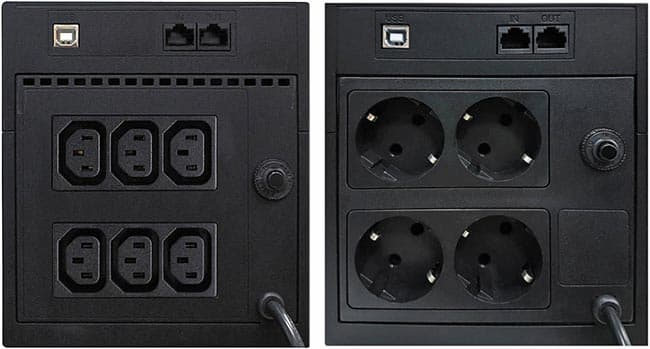

Количество выходных розеток может быть разным: либо шесть C13 (IEC60320), либо четыре типа Schuko (с двумя боковыми плоскими контактами защитного заземления).

внешний вид

Причем все розетки подключены к инвертору — отдельных для нагрузок с большой мощностью, пиковой или постоянной, не предусмотрено. Наоборот: инструкция предупреждает о недопустимости подключения таких нагрузок.

А входной кабель, которым ИБП подключается к сети переменного тока, у всех трех моделей линейки несъемный.

О чем не сказано — вообще или прямо:

  • о совместимости с нагрузками, источники питания которых имеют активную коррекцию фактора мощности (Active PFC),
  • о наличии защиты от импульсных помех для силовых выходов (есть только косвенное упоминание такой защиты в заголовке одного из подразделов инструкции).

Параметры и комплектация

Теперь приведем заявленные характеристики рассматриваемой модели:

Технические характеристики ИБП Powercom RPT-1025AP
Диапазон входного напряжения, частота 220/230/240 В ±25%, 50 или 60 Гц ±10% (автоопределение)
Выходное напряжение, частота 220/230/240 В ±5% ¹, 50 или 60 Гц ±1%
Автоматический регулятор напряжения (AVR) есть, по одной ступени на повышение и понижение
Выходная мощность 1025 В·А (615 Вт)
Форма выходного сигнала при работе от батарей Ступенчатая аппроксимация синусоиды
Время работы от батареи при нагрузке 100 Вт ≈20 мин.
Типовое время переключения от 2 до 4 мс
Функция запуска оборудования без подключения к электросети есть
Тип, напряжение и емкость батареи 2 × 12 В, 7 А·ч
Максимальный ток заряда н/д
Типовое время заряда 3–4 ч
Индикация светодиодная
Звуковая сигнализация есть, отключаемая
Фильтрация импульсных помех н/д
Срабатывание защиты от перегрузки до 60 сек. при 110% от PНОМ
до 3 сек. при 130% от PНОМ
Выходные разъемы 6 розеток C13 (IEC60320)
(опционально 4 евро-розетки)
Интерфейс USB
Защита линий передачи данных комбинированные RJ11/RJ45 (вход и выход)
Размеры (Ш×Д×В) 146×360×164 мм
Вес нетто/брутто 8,4 / 9,3 кг
Шум < 40 дБА на расстоянии 1 м
Условия работы влажность 0–95% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия 2 года
Описание на сайте производителя Powercom RPT-1025AP
Средняя цена
T-12841369
Розничные предложения
L-12841369-6
¹ Мы уточнили в представительстве компании: значение диапазона отклонения выходного напряжения ±5% относится к работе от батарей, при работе AVR отклонения могут быть больше.

ИБП поставляется в коробке из качественного картона, единой для всей линейки. В ее оформлении есть таблица с параметрами на русском языке — именно в ней обозначено, какими выходными розетками оснащен данный экземпляр.

В комплекте, помимо самого источника, имеется:

  • один кабель для подключения нагрузки,
  • интерфейсный USB-кабель,
  • компакт-диск с ПО,
  • бумажная продукция: инструкция на русском языке, гарантийный талон.

Так написано в официальных материалах. Полтора года назад, при тестировании RPT-2000AP, был еще и кабель для подключения к телефонной линии, но сейчас он на сайте производителя не упомянут, а нам достался «тестовый» экземпляр RPT-1025AP, в комплекте с которым не было вообще ничего, да и коробка была в не очень презентабельном виде, поэтому фотографий мы не приводим.


Внешний вид и органы управления

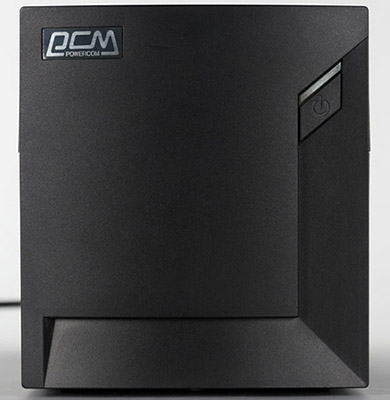

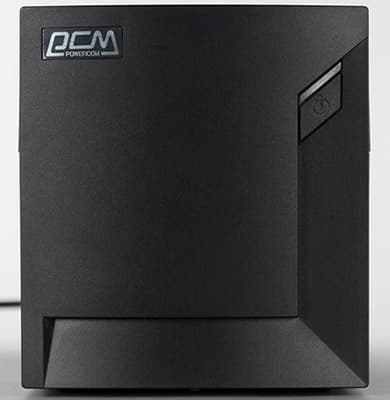

Экстерьер источника бесперебойного питания бесхитростный: пластик со всех сторон, спереди единственная управляющая кнопка и единственный синий светодиодный индикатор. На боковых поверхностях вверху и внизу вентиляционные решетки, сзади — выходные розетки, шток автоматического выключателя (защита от перегрузки по выходам), гнезда слаботочных линий и снабженное защитой от перетирания отверстие, через которое выходит кабель для подключения к внешней питающей сети.

внешний вид

Ножки — небольшие квадратные выступы, лишенные каких-либо амортизирующих вставок.

На правой боковой стенке есть две наклейки. Одна содержит серийный номер, а на второй обозначена модель и ее входные-выходные параметры, включая предустановленное значение выходного напряжения — на этот раз нам достался экземпляр на 220 В.

Конечно, для бюджетной модели вполне достаточно одной кнопки и одного индикатора, но экономия на органах управления заставила сделать кнопку многофункциональной: она не только включает-выключает ИБП, но еще управляет звуком, режимом Green Mode, а также запускает цикл самотестирования.

Поэтому владельцу не придется сразу после покупки убрать инструкцию в дальний ящик: к ее страницам придется периодически обращаться, чтобы уточнить, когда и сколько раз или как долго надо нажимать кнопку, чтобы, например, включить или выключить подачу звуковых сигналов.

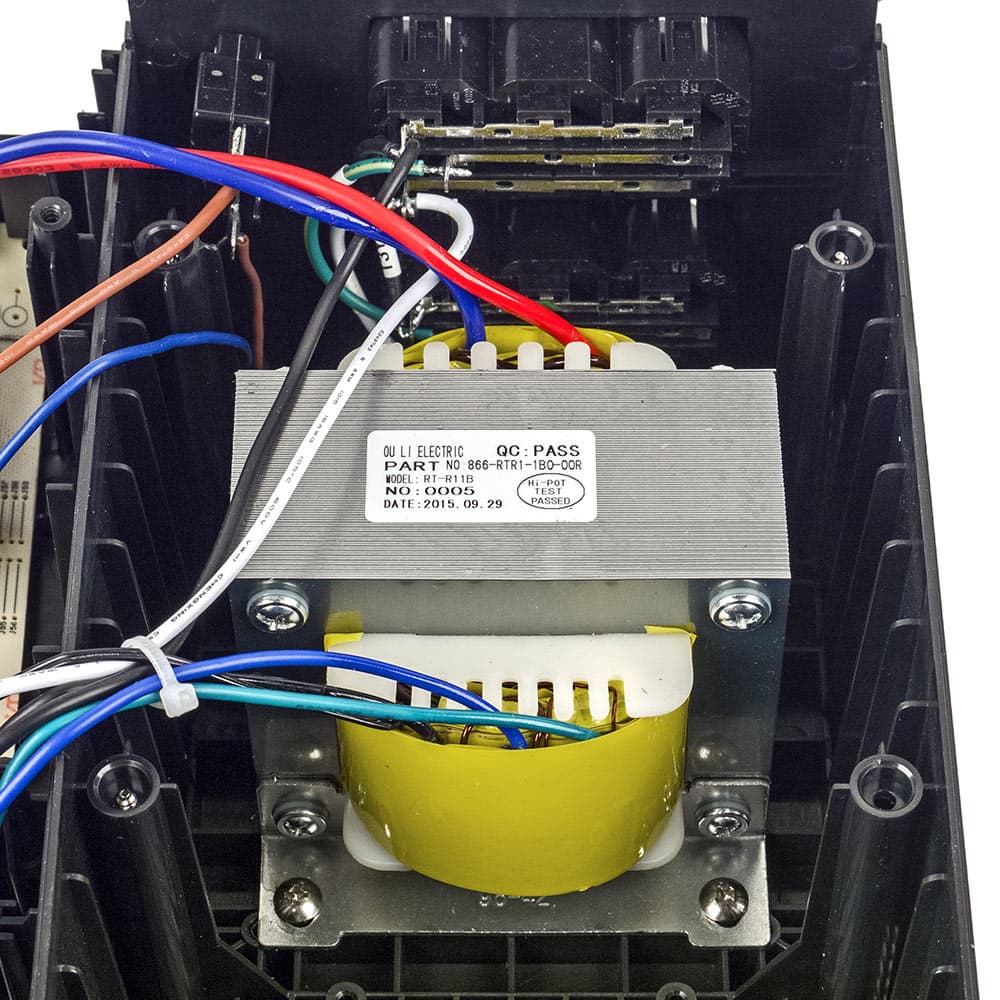

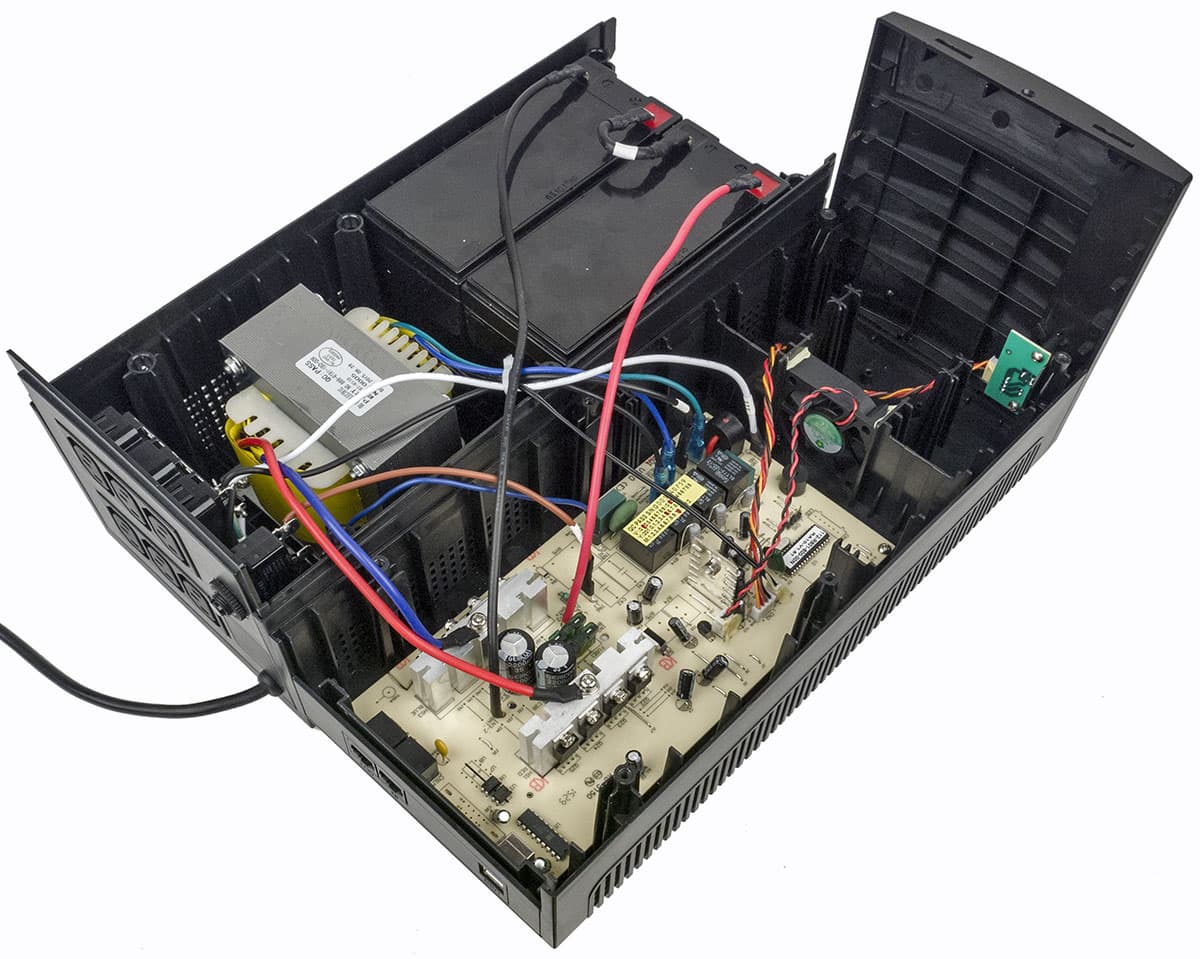

Внутреннее устройство

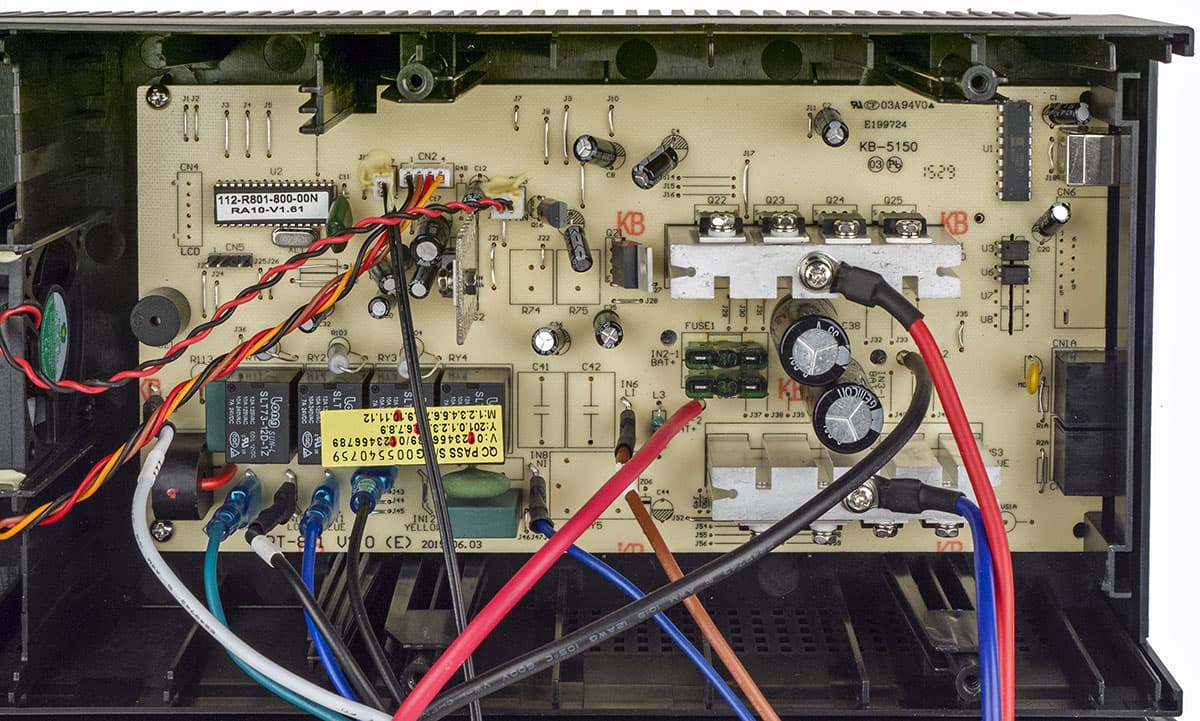

Внутри ИБП Powercom Raptor RPT-1025AP почти в точности такой же, как RPT-2000AP, поэтому подробно останавливаться на описании мы не будем. Приведем лишь несколько фотографий и остановимся на отличиях и на моментах, которые не вошли в предыдущий обзор.

Внутреннее устройство

Понятно, что отличия в основном связаны с существенно разной мощностью. Прежде всего это касается трансформаторов, работающих в системе AVR: у нашего ИБП трансформатор обозначен RT-R11B, у RPT-2000 — RT20B (вероятно, цифры в обозначении как раз и говорят о мощности в В·А).

Внутреннее устройство

Реле SLT73-12D-1Z, используемые для коммутации обмоток, рассчитаны на несколько меньший ток — до 10 А при 240 В переменного тока (у RPT-2000 на 16 А).

На плате имеются плавкие предохранители ножевого типа, защищающие низковольтные цепи постоянного тока — в нашем образце они на 30 А, а в RPT-2000 на 40 А, причем включены они параллельно. Заменить их в случае чего без паяльника не получится: выводы распаяны, на колодках для быстрой замены сэкономили.

Внутреннее устройство

Транзисторы в преобразователе такие же, UTC UT108N03L.

И вентилятор похожий: 50-миллиметровый, 24 В 0,12 А. Он установлен в перегородке, отделяющей заднюю часть объема (в ней расположена электронная плата и трансформатор) от меньшей передней. То есть нельзя сказать, что вентилятор просто перемешивает воздух внутри корпуса, он направляет поток из наименее нагретой передней части в заднюю, где расположены самые тепловыделяющие компоненты. Подача и выброс воздуха — через упоминавшиеся отверстия в верхней и нижней частях корпуса.

Схема защиты для слаботочных линий, телефонных или LAN, содержит один варистор, для силовых — варистор и два конденсатора (правда, еще несколько компонентов, включая конденсаторы, не распаяны).

На плате имеется трансформатор тока — очевидно, это и есть датчик системы защиты от перегрузки по выходам.

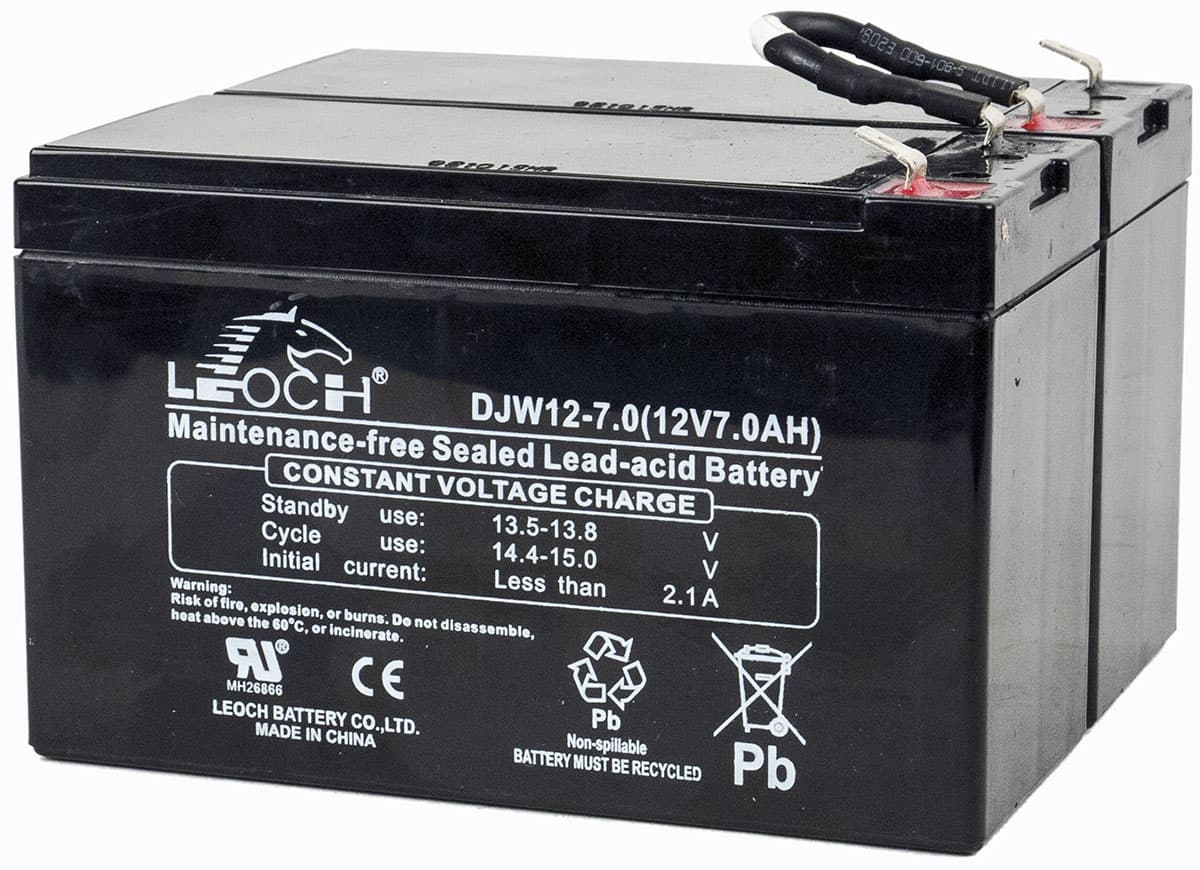

Батарея

Аккумуляторы в модели RPT-1025AP отличаются от тех, что мы видели в RPT-2000AP, не только меньшей емкостью — 7 А·ч вместо 8 А·ч, но и производителем: наш образец был оснащен двумя Leoch DJW12-7.0. Подчеркиваем: такие аккумуляторы были именно в нашем образце, а батарей этого типоразмера и емкости очень много, и нельзя исключить, что в ИБП из других партий будет не Leoch.

батарея

Тем не менее, для интересующихся приводим datasheet на эту конкретную батарею. Вряд ли другие подобные аккумуляторы существенно отличаются по параметрам, поэтому приведем оттуда несколько интересных цифр: емкость в 7 А·ч, фигурирующая в обозначении, соответствует 20-часовому разряду, то есть током всего в 0,35 А. Считаем упрощенно: 0,35 А умножить на 24 В (сумма номинальных напряжений для двух последовательно соединенных батарей) — это всего-то около 8 Вт отдаваемой в нагрузку мощности. А ведь нагрузка при использовании батареи в ИБП подключается через преобразователь с КПД, не равным 100%.

При более существенном токе 4,4 А (что для двух батарей соответствует примерно 100 Вт) разряд в соответствии с datasheet продлится всего час, то есть емкость уже не 7, а 4,4 А·ч. Но для такой нагрузки в спецификации ИБП и вовсе указано всего 20 минут — этому тоже есть объяснение: в документации на аккумулятор помечено, что разряд ведется до напряжения 1,6 В на ячейку, которых в подобных батареях шесть (то есть до 9,6 В для Leoch DJW12-7.0), а контроллер ИБП может фиксировать полный разряд при более высоком напряжении. И, конечно, не надо забывать, что КПД преобразователя меньше ста процентов.

Судя по всему, доставшийся нам образец уже использовался и даже вскрывался — отсутствовал саморез, фиксирующий снизу фронтальную панель. Да и наклейка на трансформаторе содержит дату изготовления более чем годичной давности; вряд ли эта деталь год пролежала на складе, поэтому вполне можно предположить, что ИБП уже поработал, а его батарея не в идеальном состоянии.

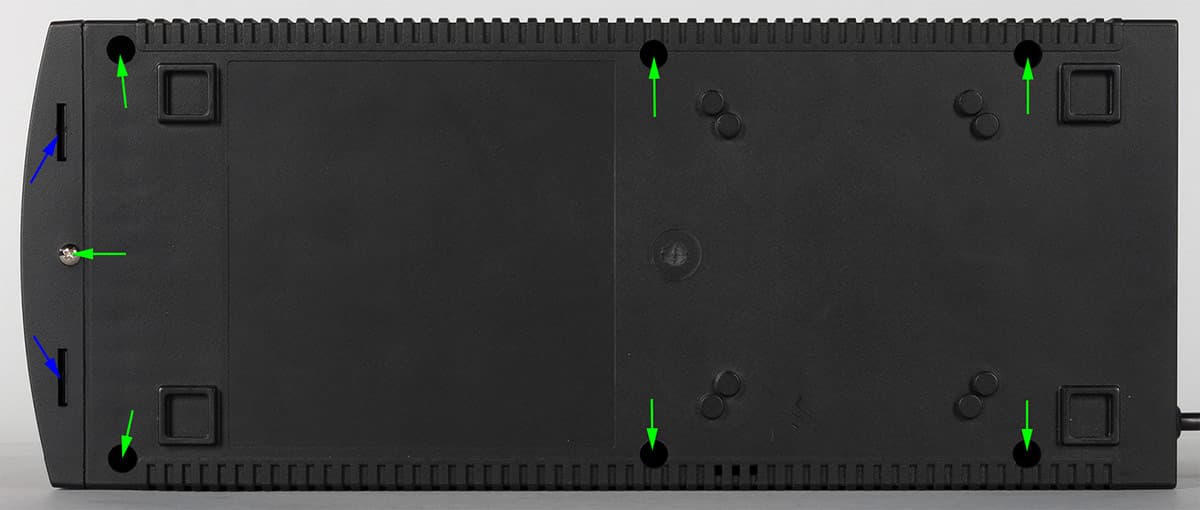

Маленькая подсказка: передняя панель соединяется с нижней частью корпуса не только отсутствовавшим у нас саморезом, но и двумя защелками, освободить которые можно очень просто — достаточно с некоторым усилием вставить жало плоской отвертки поочередно в каждую из щелей, через которые видны эти защелки. И тогда верхняя крышка легко снимется вместе с лицевой панелью (конечно, должны быть удалены шесть саморезов в колодцах на нижней части).

батарея
зелеными стрелками показаны саморезы, синими — щели для освобождения защелок

Замер показал, что при работе инвертора ток, потребляемый от батареи, в нашем ИБП может достигать 48–49 А при допустимых перегрузках.


Программное обеспечение

Из ПО на сайте производителя предлагаются:

  • программа UPSMon Pro в двух вариантах — для Linux и Windows,
  • приложение Powercom Android.

Но сначала рассмотрим поддержку стандарта Smart Battery, поскольку она заявлена производителем.

Smart Battery

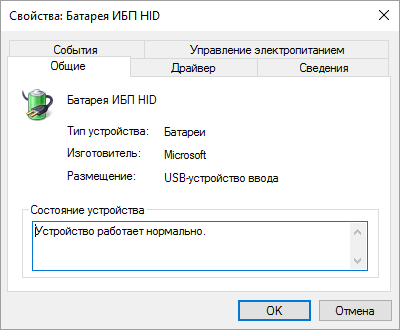

Подключаем ИБП к компьютеру с Windows 10 — операционной системой, наиболее актуальной и в данный момент, и особенно в обозримом будущем. В диспетчере устройств появляется «Батарея ИБП HID».

Smart Battery

А в области уведомлений панели задач — иконка батареи, после наведения на нее курсора раскрывается окно с дополнительными параметрами.

Smart Battery

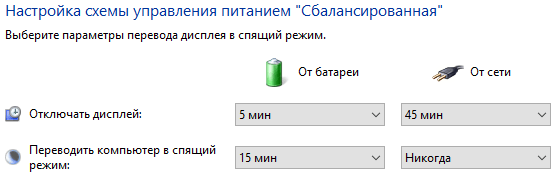

Соответственно и в настройках схем управления электропитанием появляются два столбца для значений основных настроек — «От батареи» и «От сети»:

Smart Battery

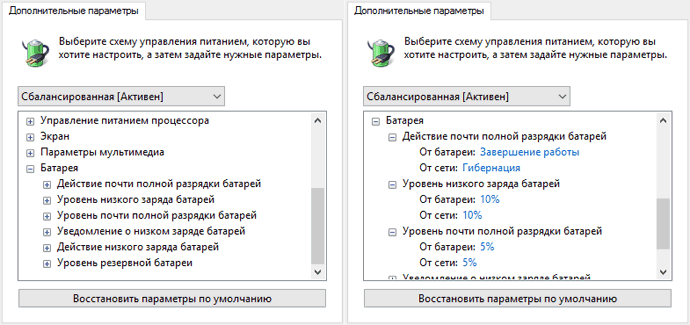

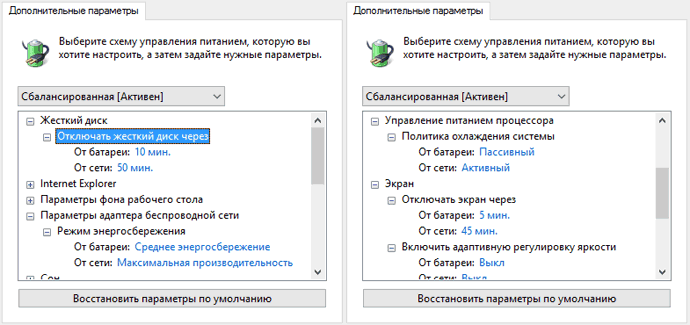

А также новые дополнительные параметры:

Smart Battery

В принципе, этого будет достаточно для очень многих случаев — можно настроить параметры энергосбережения при работе от батарей и отключение компьютера при определенном уровне разряда.

Smart Battery

Однако настроить какие-то параметры самого ИБП нельзя, для этого придется установить уже упоминавшуюся программу UPSMon Pro.

UPSMon Pro

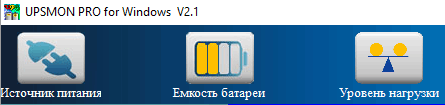

Вариант для Windows рассматривался в обзоре RPT-2000AP, однако тогда была доступна версия 1.1, а к моменту сегодняшнего тестирования появилась 2.1, поэтому ее возможности всё же перечислим, но с несколько иной точки зрения.

UPSMon Pro

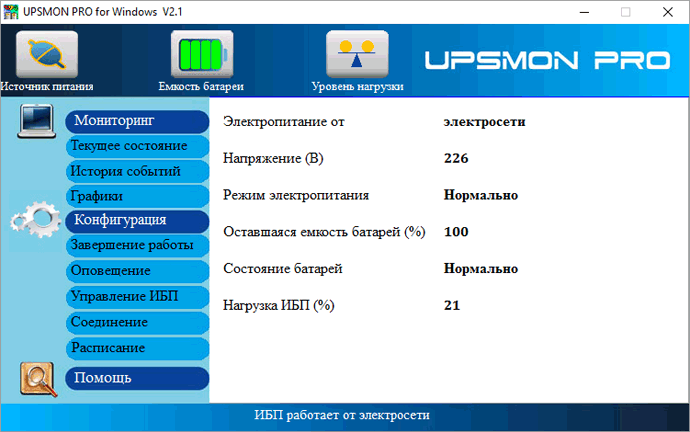

В окне «Мониторинг — Текущее состояние» программа отображает ряд параметров, хотя некоторые с заметной погрешностью. Так, нагрузка в изображенный на скриншоте момент была 250 Вт, что вообще-то ближе к 40 процентам от максимальной, а вовсе не к 21, как показано. К тому же значения эти время от времени менялись: могло отображаться и 19%, и 17%, и даже 0%, хотя реальная нагрузка оставалась неизменной.

Напряжение отображается точнее: наш вольтметр показывал 223 В. Кстати, непонятно, какое именно напряжение подразумевается в данном случае — входное или выходное, и лишь обращение к «Помощи» помогло выяснить, что имеется в виду значение для выхода.

В верхней части скриншота видны три поля, которые можно принять за кнопки: «Источник питания», «Емкость батареи» и «Уровень нагрузки». Однако это не кнопки — нажатие на любую из них не приводит к открытию окна с дополнительными данными или параметрами, а индикаторы, условными значками отображающие режим или величину.

UPSMon Pro

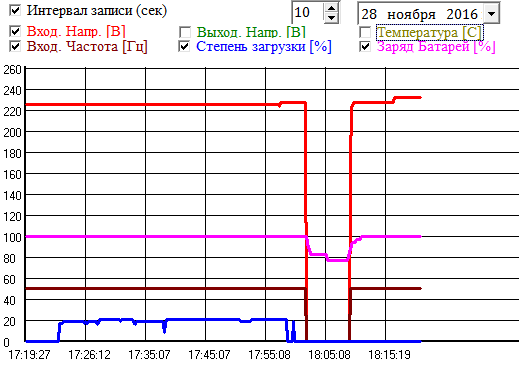

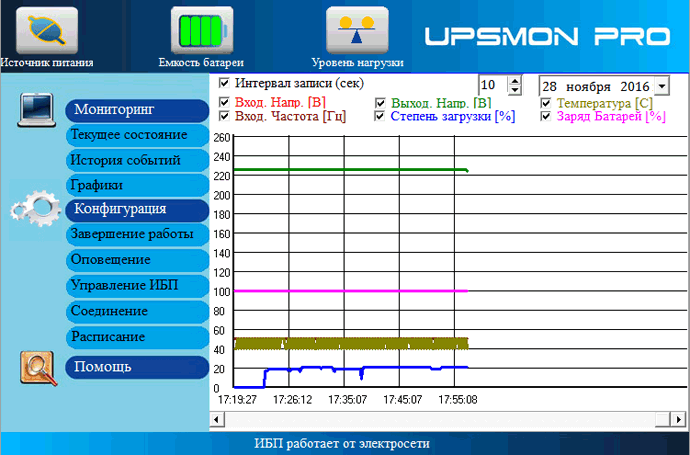

Можно отобразить еще больше параметров, но в виде графиков с задаваемым интервалом опроса:

UPSMon Pro

То есть заявляется контроль целых шести параметров: входного и выходного напряжений, входной частоты, уровней нагрузки и заряда батареи, а также температуры.

Однако на скриншоте видны только четыре линии, нет входных напряжения и частоты. Объясняется это просто: входное и выходное напряжения равны, и одного графика не видно за другим. То же и с частотой, только ее скрывает график температуры. Чтобы посмотреть нужное, следует убрать в верхней части «птичку», отвечающую за мешающий в данном случае параметр. Правда, изменение масштаба для детального просмотра не предусмотрено.

UPSMon Pro

Но с регистрируемыми параметрами не всё гладко: так, температура на графике отображается как постоянно и быстро меняющаяся в пределах от 40 до 50 градусов; такого попросту не может быть, да к тому же не очень понятно, для какой части устройства делается замер — по крайней мере, у наружных частей она была близка к комнатной. В отношении нагрузки наглядно видны упоминавшиеся выше колебания, отсутствующие в реальности, а если подключенная нагрузка мала (например, 25 Вт), то она попросту не воспринимается — будет показан ноль.

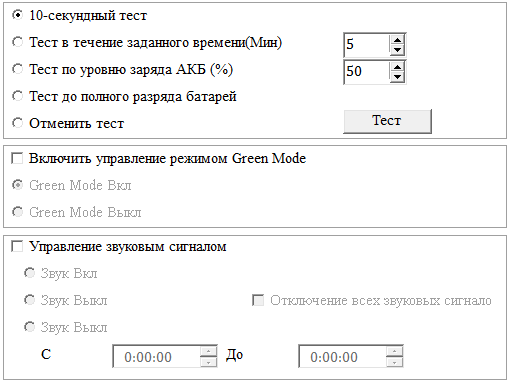

Зато программа позволяет управлять настройками источника бесперебойного питания:

UPSMon Pro

Как видите, здесь можно в явном и удобном виде включить или отключить как режим Green Mode, так и звуковые оповещения (вообще или по расписанию). Однако и тут не обошлось без некоторого конфуза: текущие настройки ИБП (сделанные, например, кнопкой на лицевой панели) не считываются и не отображаются — в показанный на скриншоте момент были отключены и Green Mode, и звук, однако понять это нельзя.

Больше того: похоже, что Green Mode после установки и запуска UPSMon Pro попросту включился — мы как раз запустили тест с малой нагрузкой (25 Вт), и через 7 минут ИБП выключился… Причем компьютер, который был подключен к нему по USB только для контроля и питался от отдельной розетки 220 В, тоже стал выключаться, поскольку именно так задано в программе по умолчанию.

Для запуска теста после выбора нужного режима тестирования кнопка есть, а вот с настройками звука и Green Mode дело хуже: установки поменять можно, но никакой кнопки нет, и поди пойми, отправлены ли изменения в ИБП или они остались только на экране. Опытным путем мы выяснили: отключить Green Mode установкой соответствующих «птичек» получилось, а вот со звуком такой фокус почему-то не удался — несмотря на то, что мы установили «Звук Выкл — Отключение всех звуковых сигналов», источник после обнуления входного напряжения время от времени жалобно попискивал.

Пока входное напряжение отсутствовало, на экране компьютера каждые 15–20 секунд появлялись небольшие окошки с соответствующим извещением, которых со временем набирается превеликое множество, и их приходится закрывать — хорошо еще, что это можно сделать группой. А можно и попросту отключить появление таких сообщений в настройках программы.

С нагрузкой 25 Вт время работы от батарей чуть-чуть не дотянуло до часа, хотя остаток заряда, согласно UPSMon Pro, был еще приличным — 59%. Как только нагрузка отключилась, программа «порадовала» нас сообщением о том, что электропитание восстановлено и теперь ведется от электросети, показания уровня заряда подпрыгнули до 69%, а потом продолжили увеличиваться.

Откуда взялось «питание от электросети» — вопрос открытый, подчеркнем: никакого входного напряжения при этом не было, да и графики для входных напряжения и частоты показывали чистый ноль.

Зато скачок уровня заряда понятен и объясним — контроль ведется по напряжению на аккумуляторах, а оно при снятии нагрузки резко увеличивается. К тому же измерение этого напряжения явно ведется с малой точностью, поэтому и отображение «оставшейся емкости батарей» в режиме заряда сильно хромает: заряд в 100% может отображаться через 10–15 минут после того, как ИБП был подключен к электросети, хотя зарядный ток еще долго находится на уровне 0,5 А.

В общем, с программой мониторинга не всё гладко, остается только ждать следующей версии и надеяться, что «список замеченных опечаток» у нее станет короче. Вот только далеко не всё из замеченного нами можно решить на одном лишь программном уровне.

Powercom Android и другие способы удаленного контроля

Мы попытались опробовать и версию для Android, но безуспешно: если верить информации на официальном сайте, установленное на планшете или смартфоне приложение Powercom, обращаясь к IP-адресу компьютера с подключенным ИБП, выдаст информацию о тех же параметрах, что и UPSMon для Windows. Однако связь приложения с компьютером не устанавливалась, хотя и смартфон, и компьютер находились в одной тестовой сети, IP-адрес компьютера по запросу программы мы вводили, а штатный брандмауэр Windows был отключен.

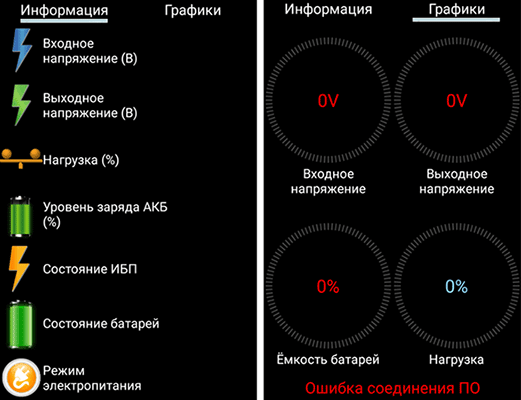

Поэтому придется обойтись парой скриншотов, дающих представление об интерфейсе приложения, но без отображения данных.

Powercom Android

Поскольку каких-то дополнительных рекомендаций на этот счет в доступных материалах не было, эксперименты с Powercom Android пришлось прекратить.

В представительстве компании нас заверили, что готовится новая, расширенная версия программы, в которой будет и подробная справка.


Если верить «Помощи», удаленный контроль возможен и через web-интерфейс, надо лишь включить web-сервер в настройках UPSMon Pro и с помощью браузера обратиться через порт 8000 к IP-адресу компьютера, к которому по USB подключен источник бесперебойного питания. И вот это нам вполне удалось сделать, причем с того же смартфона, надо лишь убедиться, что брандмауэр на компьютере отключен или хотя бы названный выше порт открыт для доступа.

web-интерфейс

Довольно наглядно — отображаются те же шесть параметров, разве что без русскоязычного интерфейса, плюс три иконки для состояния.

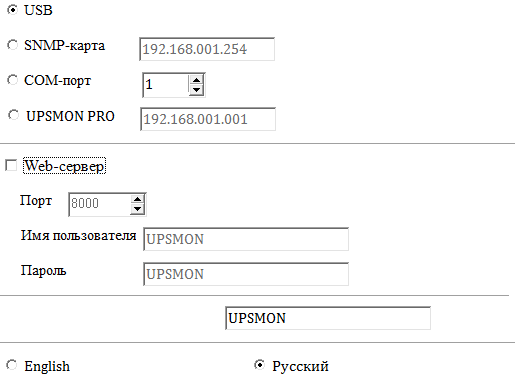

Есть еще один вариант наблюдения за ИБП, реализуемый в локальной сети. Программа UPSMon Pro может работать в двух режимах, основной — Master (собственно, это ее обычный режим). Но на любых сетевых компьютерах можно запустить эту программу в режиме Slave, для чего надо задать в закладке «Соединение» вместо USB установку «UPSMon PRO» и вписать IP-адрес компьютера, на котором программа запущена в режиме Master.

UPSMon Pro

И тогда можно не только мониторить события в режиме реального времени, но и, например, отключать slave-компьютеры параллельно с master-компьютером.

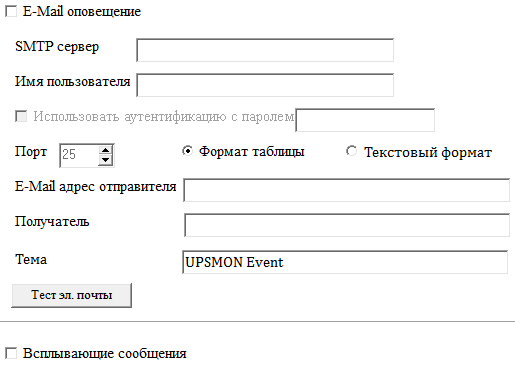

Наконец, программа может рассылать оповещения о происходящих событиях на e-mail, хотя это и не самый оперативный способ.

UPSMon Pro

В общем, так или иначе, но удаленный контроль возможен.


Тестирование

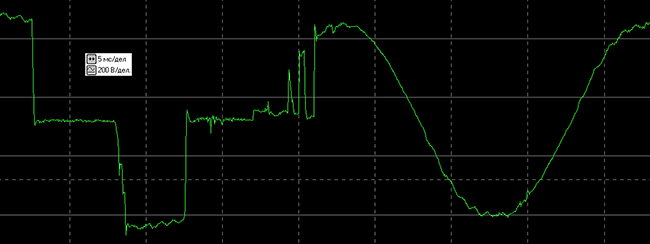

Форма выходного напряжения

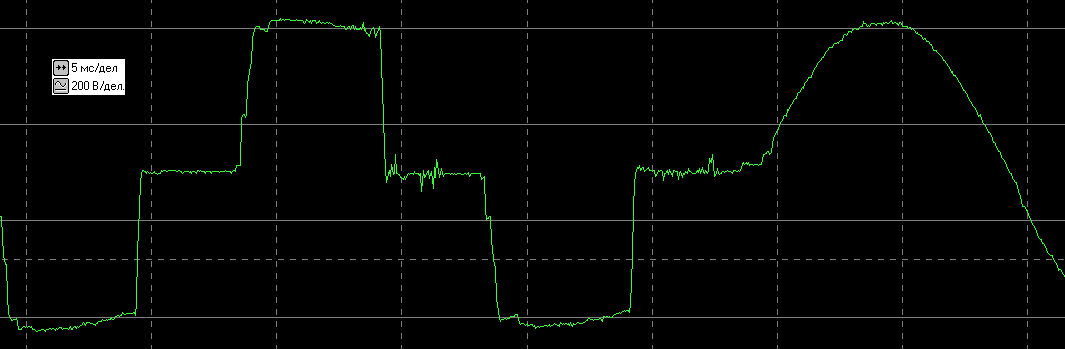

Выходное напряжение инвертора — типичная для подобных ИБП «аппроксимированная синусоида», ничего общего с синусоидой не имеющая, но вполне пригодная для работы c нагрузками, оснащенными импульсными блоками питания.

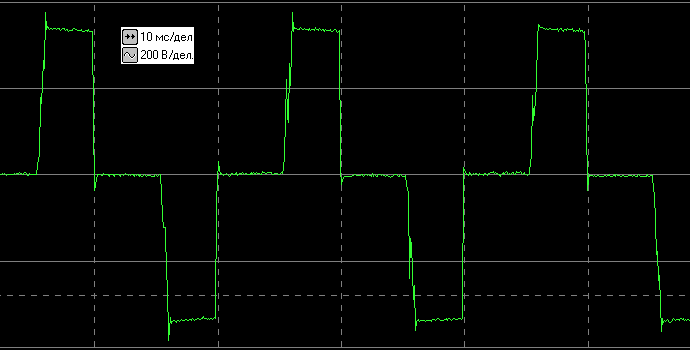

Вот ее внешний вид, с разной разверткой по горизонтали и при разных нагрузках:

осциллограммы
нагрузка 100 Вт

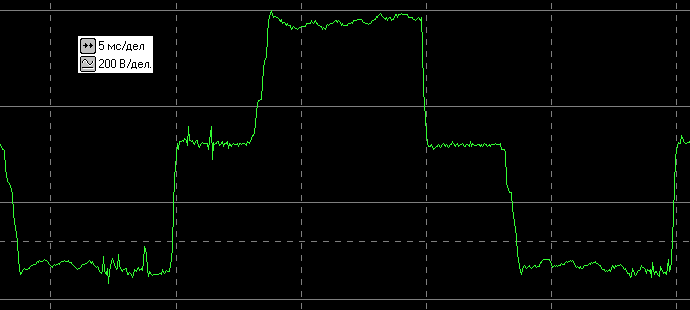

осциллограммы
нагрузка 550 Вт

Как видите, и форма сигнала, и его размах меняются в зависимости от нагрузки.

Естественно, выше речь шла о работе ИБП от аккумуляторов.

Температурный режим, шум

Даже при полностью заряженных аккумуляторах и без нагрузки включенный ИБП при работе от сети заметно нагревается: в середине верхней крышки на 15–16 градусов выше температуры в помещении. Если одновременно идет заряд, то нагрев еще на пару градусов сильнее.

И это при том, что собственное потребление (включен, нагрузки нет, аккумуляторы заряжены) находится на уровне 15 Вт.

Забегая вперед, скажем: самым нагревающимся компонентом ИБП является трансформатор системы AVR, и наиболее нагретое место на корпусе как раз и расположено над ним. Больше того: непосредственно над трансформатором находятся и радиаторы транзисторов инвертора, то есть одна «печка» подогревает другую. Правда, каких-то критических последствий столь «интересного» сочетания нагревающихся элементов мы в процессе тестирования не обнаружили; возможно, если бы конструктив был иным, то просто-напросто вентилятор включался бы реже и на меньшей скорости.

Мы сделали два замера шума: на расстоянии 0,5 м, которое соответствует настольному расположению, максимальная величина составила 48 дБА, на расстоянии 1,0 м (имитация размещения под столом) — 46 дБА.

Скорость вращения вентилятора меняется в зависимости от температуры (которая зависит от нагрузки), он включается при работе от батареи и при срабатывании AVR, но может включаться и в режиме трансляции входной сети, если нагрузка существенная.

Автономная работа

Сразу скажем, что заявление о «холодном старте», то есть возможности включения ИБП в отсутствие внешнего питания, соответствует действительности.

Напряжения на холостом ходу такие:

UВХ 225 В
UВЫХ без нагрузки при работе от сети 225 В
UВЫХ без нагрузки при работе от аккумулятора 222 В

Перейдем к тестированию автономной работы с разными нагрузками.

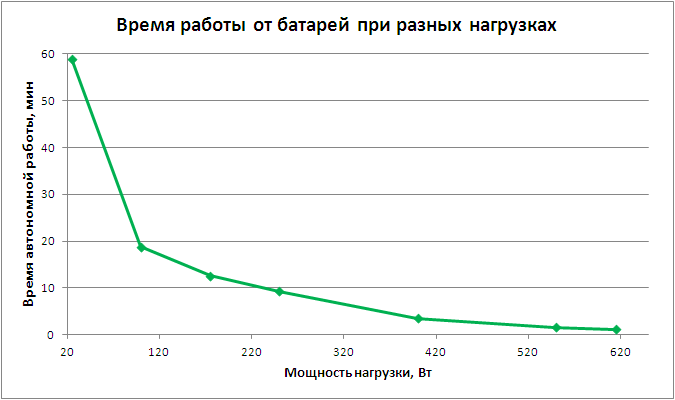

Вот результаты в виде графика:

время автономной работы

Более точные значения времени, а также данные по выходному напряжению и температурному режиму (в наиболее нагретой точке корпуса), представлены в таблице.

НагрузкаВыходное напряжениеМаксимальный нагрев корпуса
относительно температуры в помещении
Время работы от батарей
25 Вт215–218 Вочень слабый58:54 мин.
100 Вт212–217 В3-4 °C18:47 мин.
175 Вт211–216 В11–12 °C12:33 мин.
250 Вт210–215 В16–17 °C9:15 мин.
400 Вт206–214 В10–11 °C3:28 мин.
550 Вт205–213 В12–13 °C1:37 мин.
615 Вт203–209 В14–15 °C1:11 мин.
675 Вт (110%)204–205 Вочень слабый12 сек.
800 Вт (130%)204 Вочень слабый5 сек.

Отключение нагрузки при малом остатке заряда не означает отключения самого ИБП, еще несколько минут продолжает работать вентилятор. Причем время его работы зависит от степени предшествующего нагрева: так, при нагрузках 100 Вт и менее нагрев был очень слабым, и вентилятор выключался почти одновременно с отключением выходов; если нагрев был сильным, то вентилятор мог работать и несколько минут.

Но даже после отключения вентилятора источник длительное время не отключается полностью: индикатор коротко мигает с большими интервалами.

И после восстановления напряжения на входе аппарат тоже около 30 секунд «готовится» (при этом индикатор продолжает мигать), лишь после этого включается (индикатор горит постоянно, нагрузка подключена).

В таблице выходное напряжение представлено не одним значением, а диапазоном. Дело в том, что форма «ступенчато аппроксимированной синусоиды» всё время немного меняется, что TrueRMS-вольтметром воспринимается (и совершенно справедливо) как изменение напряжения. Причем заметно, что среднее значение при увеличении нагрузки снижается. Для нагрузок 615 Вт и выше диапазоны узкие либо вообще имеется одно значение, но не потому, что выходное напряжение стабильнее, а просто интервал для замеров слишком короткий.

Итак: полученное нами для нагрузки 100 Вт время автономной работы очень близко к заявленному значению 20 минут, особенно с учетом того, что ИБП наверняка уже не новый.

Но 100 Вт (или около 170 В·А, если пересчитывать с коэффициентом 0,6, как сделано в спецификации при указании значений мощности) — это довольно скромная нагрузка, реальный компьютер вместе с монитором может потреблять заметно больше. Однако даже при 250 Вт / 420 В·А можно проработать около 10 минут, что представляется вполне достаточным не только для нормального завершения работы ОС, но и для того, чтобы оператор успел доделать какую-то несложную текущую операцию и сохранить данные.

При более высоких нагрузках время уже исчисляется минутами, а при максимальных заявленных 615 Вт / 1025 В·А и вовсе едва превышает минуту (даже при полностью заряженных аккумуляторах), чего может не хватить даже для завершения работы Windows, особенно если открыто много приложений, в которых надо сохранить данные. Это еще раз подтверждает рекомендацию: максимальная нагрузка (долговременная, а не пиковая) должна быть заметно меньше мощности ИБП.

И надо учитывать: если запущена программа UPSMon Pro, то в ней есть ряд настроек, которые могут подать компьютеру команду на отключение гораздо раньше исчерпания заряда в батарее.

Уровень нагрева сначала невелик (сказывается малая нагрузка), затем растет, но при средних нагрузках, когда время автономной работы существенно падает, снижается — ИБП просто не успевает нагреться. Однако с ростом нагрузки, вплоть до максимальной заявленной, температура заметно поднимается даже за короткое время.

Замер для нагрузки 25 Вт мы сделали потому, что источники серии Raptor предназначены в том числе и для питания сетевого оборудования, которое может потреблять очень небольшую мощность. И здесь важно даже не столько время автономной работы — оно оказалось не таким уж большим, а сама возможность отключения режима Green Mode для обеспечения нормального взаимодействия с малыми нагрузками, что и было подтверждено нашим тестом.

Откуда взялись две последние строчки, станет понятно чуть позднее: это часть исследования перегрузочной способности.

Частота выходного напряжения не отклонялась от заявленных 50 Гц — во всяком случае, в рамках погрешности наших измерений.

Заряд

Процесс заряда действительно идет при выключенном кнопкой ИБП — достаточно, чтобы он был подключен к розетке.

Заряд после разряда на нагрузку 615 Вт длился 2 часа 45 минут, источник при этом был включен, но работал на холостом ходу. Вот подробности:

ВремяТок зарядаТемпература радиаторов инвертораТемпература трансформатораТемпература аккумуляторов
0 мин.0,7 А25 °C28 °C25 °C
30 мин.0,6 А
60 мин.0,6 А42 °C50 °C26 °C
90 мин.0,5 А
120 мин.0,5 А43 °C54 °C27 °C
150 мин.0,5 А44 °C56 °C27 °C

По завершении процесса ток очень быстро, буквально в течение 4-5 минут, падает с 0,5 А до величины менее 100 мА. Именно по этому моменту и фиксировалось окончание заряда.

При этом верхняя крышка корпуса была снята, чтобы можно было делать замеры. Естественно, с закрытой крышкой температурный режим будет иной, однако можно уверенно сказать, что главной «печкой» в ИБП является трансформатор, который даже на практически холостом ходу (нагрузки нет, идет только заряд батареи) заметно нагревается, и как раз над ним наблюдается наиболее нагретое место верхней плоскости корпуса.

Заряд после разряда на нагрузку 175 Вт: начальный ток 0,8 А, но он в течение пары минут падает до 0,6 А. В дальнейшем поведение такое же, как в таблице, лишь общее время больше — 3:58 часа. Замер времени заряда после разряда на меньшие нагрузки мы не делали, поскольку и без того понятно, что заявленное типовое значение в 3-4 часа в общем и целом действительности соответствует.

Заряд после разряда на нагрузку 675 Вт длится всего 14–15 минут (после этого ток падает ниже 100 мА), а 800 Вт — и вовсе меньше 10 минут.

Перегрузочная способность и работа защиты

В спецификации «Защита от перегрузки: автоматическое отключение ИБП при перегрузке 110% от номинальной мощности в течение 60 секунд и 130% в течение 3 секунд».

При 675 Вт (110%) ИБП от батарей проработал лишь 12 секунд, а после подачи входного напряжения нормально включился. Но в режиме трансляции сети, скорее всего, время работы было бы неограниченным — по крайней мере, за 20 минут никаких предпосылок для отключения не было: так, трансформатор нагрелся до 54 °C (при открытой крышке), что в наших тестах не является максимальной зафиксированной температурой. Правда, выходное напряжение немного снизилось — до 218 В по сравнению с 224 В в питающей сети на тот момент. А UPSMon Pro не то, что не отображал перегрузку, но вовсе показывал нагрузку в 0%.

При работе AVR также особых проблем не наблюдалось, за 15 минут температура трансформатора поднялась до 58 градусов.

800 Вт (130%): время работы от аккумуляторов всего 5 секунд, и после восстановления входного напряжения ИБП сам не включился даже за 5 минут, а только заряжал батарею, пришлось включать его кнопкой.

В режиме трансляции трансформатор за 15 минут нагрелся до 60 °C, при работе AVR за то же время — до 63 °C.

Еще больше увеличивать нагрузку, чтобы проверить работу защиты, мы не стали — вопрос ее срабатывания остался открытым. Зато стало понятно, что ИБП может долгое время работать и с существенной, вплоть до 130%, перегрузкой. Вот только время автономной работы снижается до такой степени, что защита от перебоев питания сводится к самым кратковременным отключениям.

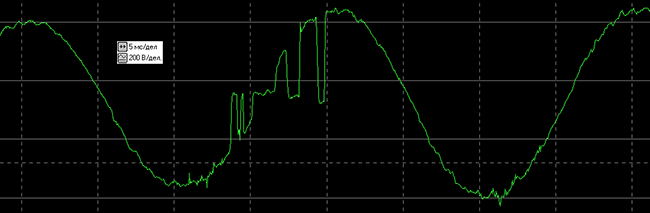

Автоматическая регулировка выходного напряжения

ИБП серии оснащены двухступенчатой системой AVR, одна ступень которой срабатывает при уменьшении входного напряжения, а вторая при увеличении. Соответственно одна ступень повышающая, вторая понижающая.

Мы использовали автотрансформатор с выходным напряжением до 255 В, поэтому поведение ИБП за этим пределом не исследовалось.

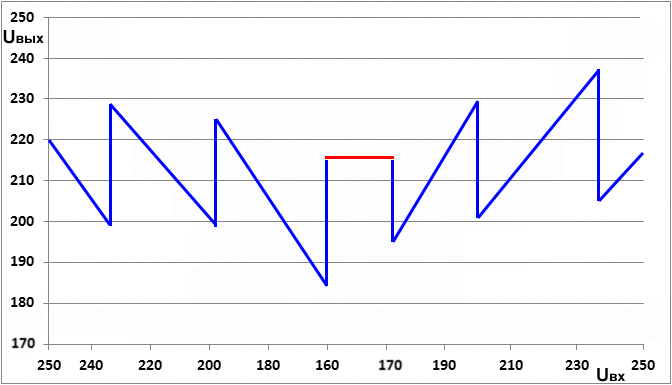

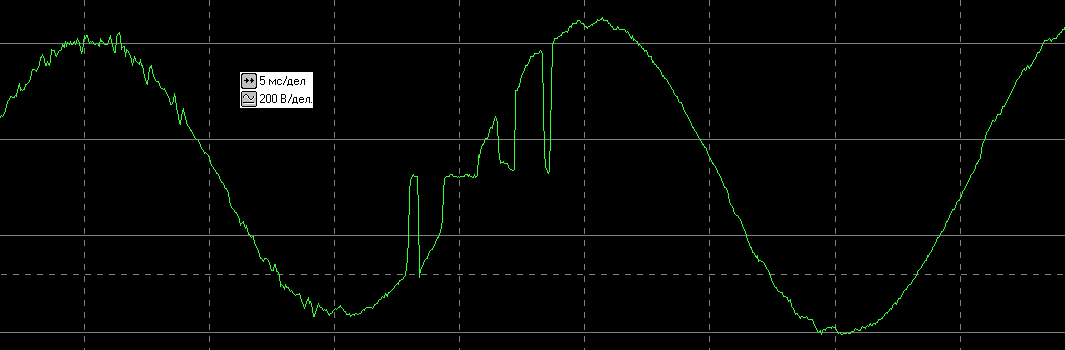

Сначала приведем результат в виде графика (нагрузка 100 Вт):

работа AVR

Красной линией отмечена работа от батарей.

И для любителей точных сведений — таблица:

Входное напряжение (при понижении от 255 до 0 В) Выходное напряжение Режим работы
255–228 В 225–198 В от сети с понижением (AVR)
227–198 В 227–198 В напрямую от сети
197–161 В 225–186 В от сети с повышением (AVR)
160 В и менее 212–216 В от батареи
Входное напряжение (при повышении от 0 до 255 В) Выходное напряжение Режим работы
<171 В 212–216 В от батареи
172–201 В 195–228 В от сети с повышением (AVR)
202–235 В 202–235 В напрямую от сети
236–255 В 205–222 В от сети с понижением (AVR)

Работа AVR на официальном сайте компании описывается следующим образом: при изменении напряжения питающей сети в диапазоне от −9% до −25% стабилизатор напряжения автоматически повышает выходное напряжение на 15%, а в диапазоне от +9% до +25% снижает выходное напряжение на 13%. Наши замеры в целом подтверждают заявленное.

Для оценки ИБП специальных ГОСТов нет, и мы ориентируемся на ГОСТ 32144-2013, в котором сформулированы требования к качеству электроэнергии в системах энергоснабжения; он допускает отклонения в пределах ±10%. Получается, что в алгоритм работы AVR данной линейки уже заложено превышение данного требования, что тоже подтвердилось нашими тестами: в минус напряжение на выходе ИБП может уходить до 186 В, что на 15 процентов меньше номинальных 220 В. С превышением ситуация лучше: зафиксированный нами максимум составил 235 В, то есть разница всего на 7%, что вполне соответствует требованию указанного ГОСТ.

Избежать подобного можно, но либо путем увеличения количества ступеней автоматической регулировки, то есть усложнением и удорожанием конструкции, либо изменением порога срабатывания AVR при понижении внешнего питающего напряжения, что приведет к более раннему переходу на работу от аккумулятора, а это тоже не всегда приемлемо.

Замеченная разница между значениями для перехода в какой-то режим и возвратом из него (эффект носит название «гистерезис») не просто нормальна, а необходима: если бы ее не было, то в случае небольших колебаний входного напряжения вокруг значения переключения ИБП постоянно переходил бы из режима в режим.

Переходные процессы

Спецификация, имеющаяся на сайте производителя, заявляет следующее: «Время переключения — От 2 до 4 мс включая время определения (типовое)». При этом не уточняется, о каком именно переключении идет речь, а вариантов много — с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на повышающую ступень AVR, когда входное напряжение не пропало совсем, а сначала понизилось ниже 160 и потом поднялось до 180–190 В.

Поэтому придется считать, что любой переходной процесс должен длиться не более 4 мс. Рассмотрим некоторые варианты, все с нагрузкой 100 Вт.

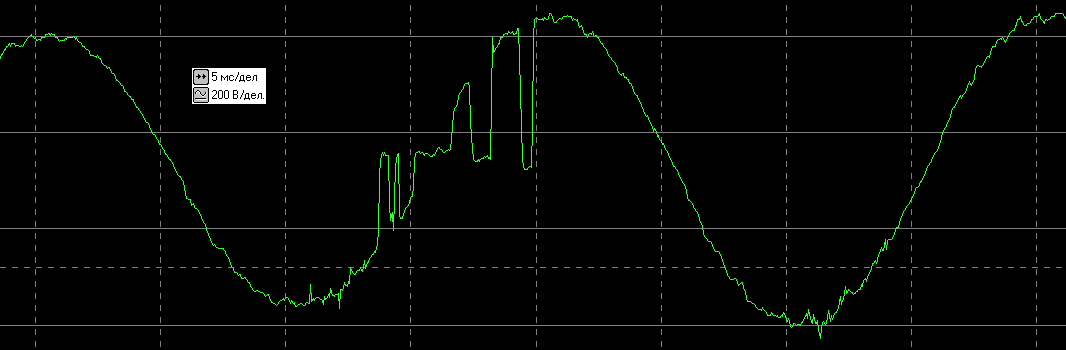

Входное напряжение понизилось, включается повышающая ступень AVR:

Переходные процессы

Явственно виден дребезг контактов реле, и переключение происходит за 6-7 мс, то есть превышение над заявленным есть, но умеренное.

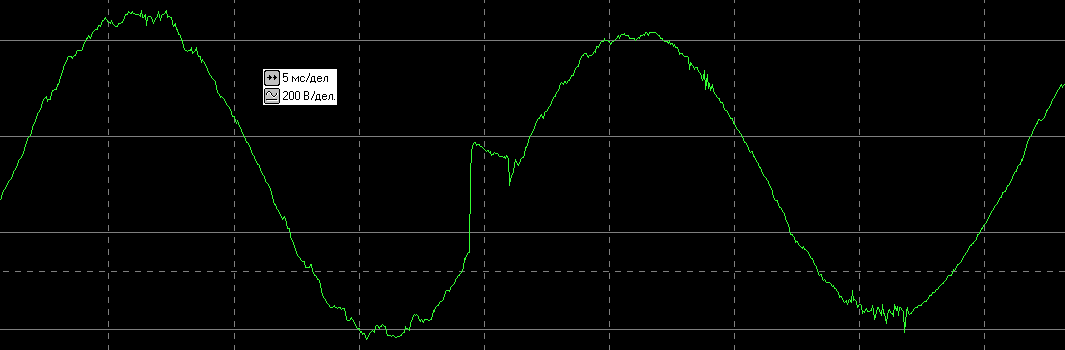

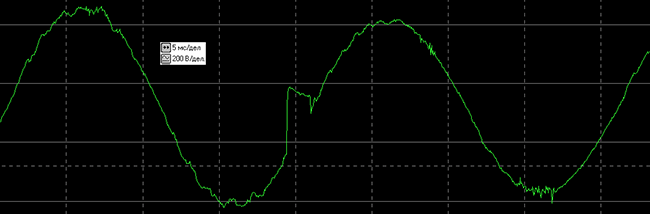

Теперь обратный переход — с повышающего AVR на прямую трансляцию:

Переходные процессы

Здесь процесс с запасом укладывается в заявленные 4-миллисекундные рамки.

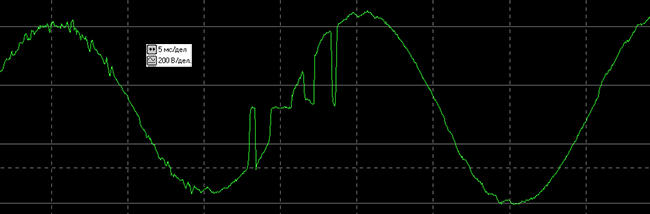

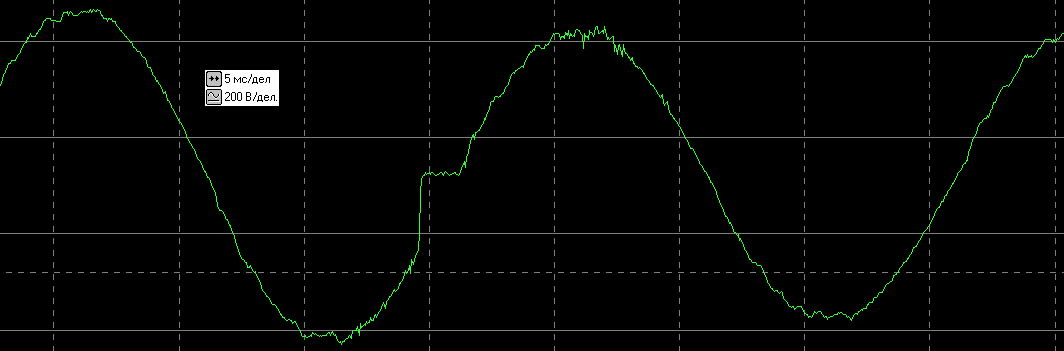

Аналогичные осциллограммы для понижающей ступени AVR:

Переходные процессы

Переходные процессы

Ситуация обратная: включение ступени (верхний график) вполне укладывается в заявленный диапазон, а выключение сопровождается дребезгом контактов, который длится 6-7 мс.

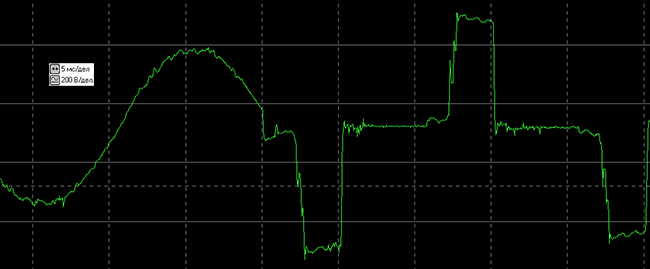

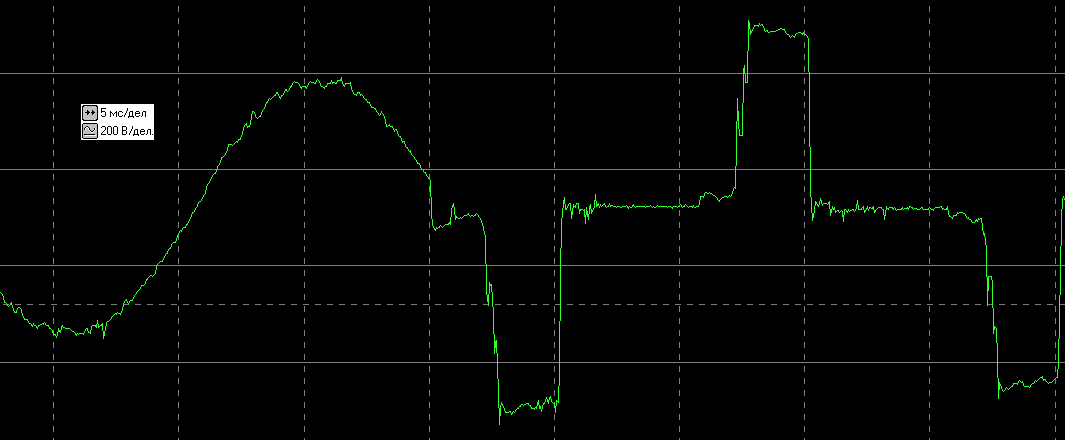

Задействуем инвертор.

Переходные процессы

Здесь показан переход на питание от батарей; всё отлично, переключение длится не больше 2-3 мс. Примерно столько же занимает и обратная процедура.

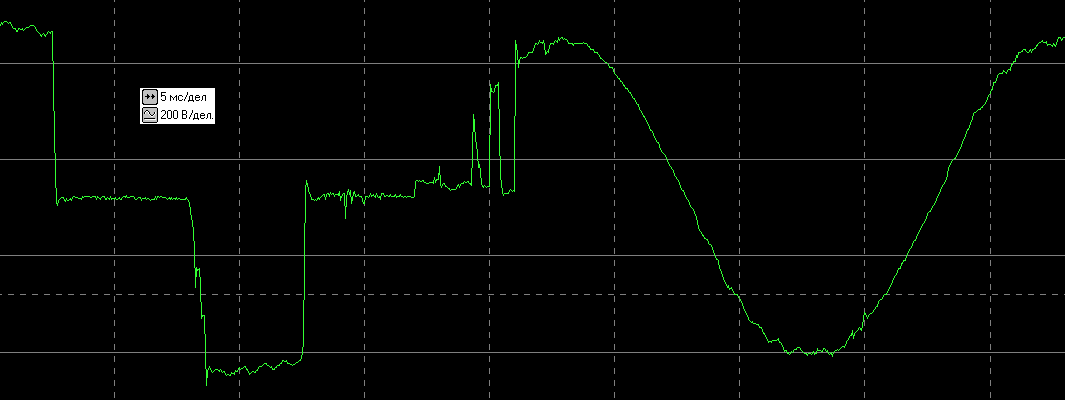

А вот если операция более сложная — переход с инвертора не на прямую трансляцию, а на повышающую ступень AVR, то опять всё портит дребезг контактов реле.

Переходные процессы

Хотя и тут превышение над заявленным не многократное, а максимум на 50–60%.

При более существенной нагрузке ситуация меняется мало, вот осциллограмма перехода с батарейного питания на прямую трансляцию входной сети с нагрузкой 400 Вт:

Переходные процессы

Здесь переключение вполне уложилось в 2 мс.

Совместимость с нагрузками, БП которых оснащен APFC

Работу с компьютерным блоком питания, имеющим активную коррекцию фактора мощности, мы подробно не исследовали: невозможно охватить целый спектр различных БП, да еще и в широком диапазоне потребляемых мощностей. Проверка же на каком-то конкретном блоке питания будет частным случаем, который лишь вызовет вопросы «почему выбрали именно эту модель, а не другую?!».

Поэтому ограничились лишь подключением к ИБП компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он (вместе с монитором) потреблял 150–230 В·А, никаких проблем не наблюдалось.

Напомним: одним из важных условий нормального взаимодействия блока питания, имеющего APFC, с ИБП является запас по мощности для последнего.


Выводы

Таким образом, источник бесперебойного питания Powercom RPT-1025AP по большинству параметров можно считать соответствующим заявленным значениям. Прежде всего это касается времени переключения: спецификация определяет достаточно малые значения, и реальные во многих режимах укладываются в заявленный диапазон, а в других выходят, но не сильно.

Немного хуже ситуация со стабильностью выходного напряжения: при повышенном напряжении на входе ситуация на выходе вполне укладывается в рамки ГОСТ для качества электрической энергии в системах электроснабжения, но вот при пониженном отклонение может быть больше обозначенных в ГОСТ десяти процентов.

ИБП обладает хорошей перегрузочной способностью, и не только на короткое время, но и в долговременном плане. Правда, это не касается работы от батарей: с перегрузкой автономная работа будет длиться считанные секунды, однако и это порой может выручить.

Отключаемый режим Green Mode позволит использовать источник для бесперебойного питания малых нагрузок — например, сетевого оборудования или систем наблюдения.

Как часто бывает, штатная программа мониторинга и управления оставляет желать лучшего. Но периодический выход новых версий позволяет надеяться, что хотя бы часть замеченных недостатков будет устранена. Из положительных сторон надо упомянуть возможность удаленного контроля, надо лишь учитывать, что подобная функция реализуется не самим ИБП, а через подключенный к нему по USB-интерфейсу сетевой компьютер.


ИБП предоставлен на тест производителем



Дополнительно

ВИКТОРИНА ASUSTOR

Процессор с какой архитектурой установлен в ASUSTOR AS6302T, благодаря которому производительно выросла на 30% по сравнению с прошлым поколением?

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
