Источник бесперебойного питания Powercom Raptor RPT-2000AP


Мы уже не раз встречались с источниками бесперебойного питания компании Powercom и рассмотрели многие серии этого производителя в наших статьях. Но время идет, и несмотря на некоторый «стопор» в технологическом плане, сложившийся в этом сегменте устройств, новые модели рано или поздно появляются на рынке. Так что на этот раз мы рассмотрим одно из новых решений компании — Powercom Raptor RPT-2000AP, принадлежащее к линейке Raptor. Эта линейка включает в себя несколько моделей, которые объединяет топология построения и некоторые особенности — все они являются линейно-интерактивными, ориентированы на бюджетный сегмент рынка и предназначены для защиты компьютеров и рабочих станций. Согласно спецификациям, линейка Raptor подразделена на три одноименных серии источников бесперебойного питания, отличающихся набором розеток, интерфейсов и мощностью. Герой нашего обзора — ИБП Powercom Raptor RPT-2000AP — является самой мощной моделью в линейке. Индекс AP в названии модели говорит о том, что она оборудована USB-разъемом для подключения к ПК и портами RJ-45/RJ-11 для защиты телефонной/модемной линии.


Поскольку эта серия ориентирована на бюджетный сегмент рынка, ИБП Raptor имеют форму выходного сигнала в виде аппроксимированной синусоиды, что среди источников этого типа далеко не редкость, хотя есть и модели с правильной синусоидальной формой выходного напряжения. Впрочем, основная масса современной компьютерной и бытовой техники не слишком требовательна по отношению к характеристикам питания и поддерживает работу с широким диапазоном входного напряжения, включая неправильную форму входного сигнала. Для более важного, устаревшего или чувствительного оборудования, такого как аналоговая техника или медицинские приборы, лучше, конечно, использовать источники бесперебойного питания с «чистой» синусоидой, но для обычных десктопов вполне подойдут и ИБП типа рассмотренного в этой статье.

Описание

Герой нашего обзора — модель Powercom Raptor RPT-2000AP мощностью 1200 Вт (2000 В·А). Серия Raptor включает в себя еще два продукта, мощностью 1025 и 1500 В·А. Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
220/230/240 В ±25%, 50/60 Гц
Выходное (при работе от батарей) напряжение, частота
230 В ±5%
Автоматический регулятор напряжения
да
Выходная мощность (заявленная)
2000 В·А (1200 Вт)
Форма выходного сигнала при работе от батарей
Ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК
30 минут
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
2×9 А·ч, 12 В — необслуживаемая герметичная свинцово-кислотная батарея
Время перезарядки батареи
4 часа до 90%
Индикация
светодиод питания
Звуковая сигнализация
настраивается с помощью ПО и отключается с помощью кнопки включения; режимы: включение/выключение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка и неисправности зарядного устройства
Самодиагностика
кнопкой включения и с помощью ПО
Фильтрация импульсных помех
да
Защита от перегрузки
Автоматическое отключение ИБП при перегрузке 110% от номинальной мощности в течение 60 секунд и 130% в течение 3 секунд
Выходные разъемы
6 розеток IEC C13
Защита линий передачи данных
да, RJ-11/RJ-45
Интерфейс
USB
Размеры (В×Ш×Г)
164×146×360 мм
Вес
11,1 кг
Шум (заявленный)
менее 40 дБ
Условия работы
температура от 0 до +40 °C
Описание на сайте производителя
Powercom Raptor RPT-2000AP

Комплектация и гарантия

Источник бесперебойного питания Powercom Raptor RPT-2000AP поставляется в относительно небольшой по размеру картонной коробке. На упаковке можно найти изображение модели, различную сопутствующую информацию, включая технические характеристики, а также тип выходных розеток. В нашу страну ИБП этой серии поставляются со стандартными для нас компьютерными выходными розетками типа IEC C13, но есть возможность поставки моделей с четырьмя евророзетками типа Schuko.

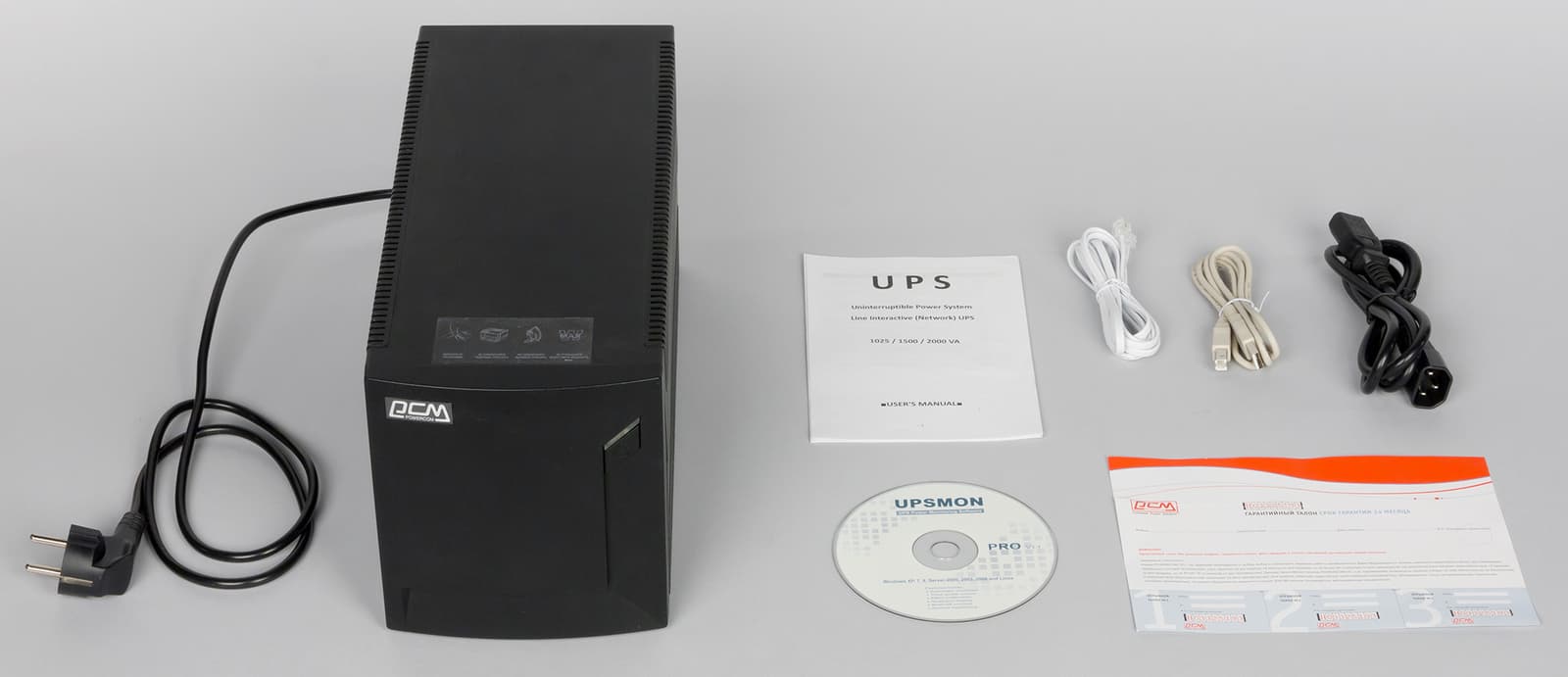

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон
  • 1 кабель для подключения нагрузки
  • 1 интерфейсный кабель USB
  • 1 кабель с разъемами RJ-11
  • CD с программным обеспечением

Гарантийный срок эксплуатации: 1 год

Внешний вид

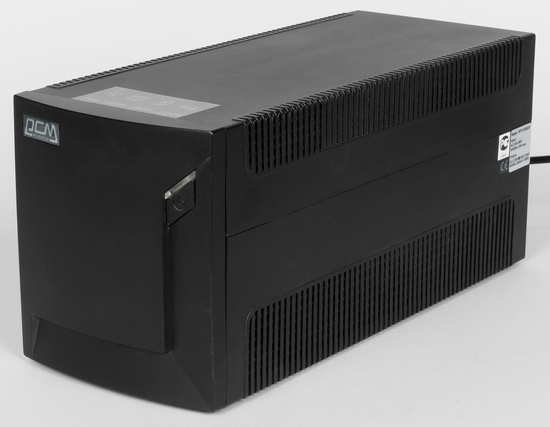

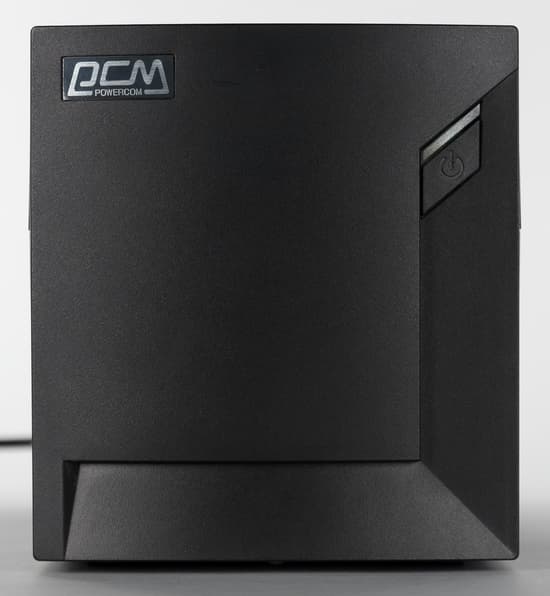

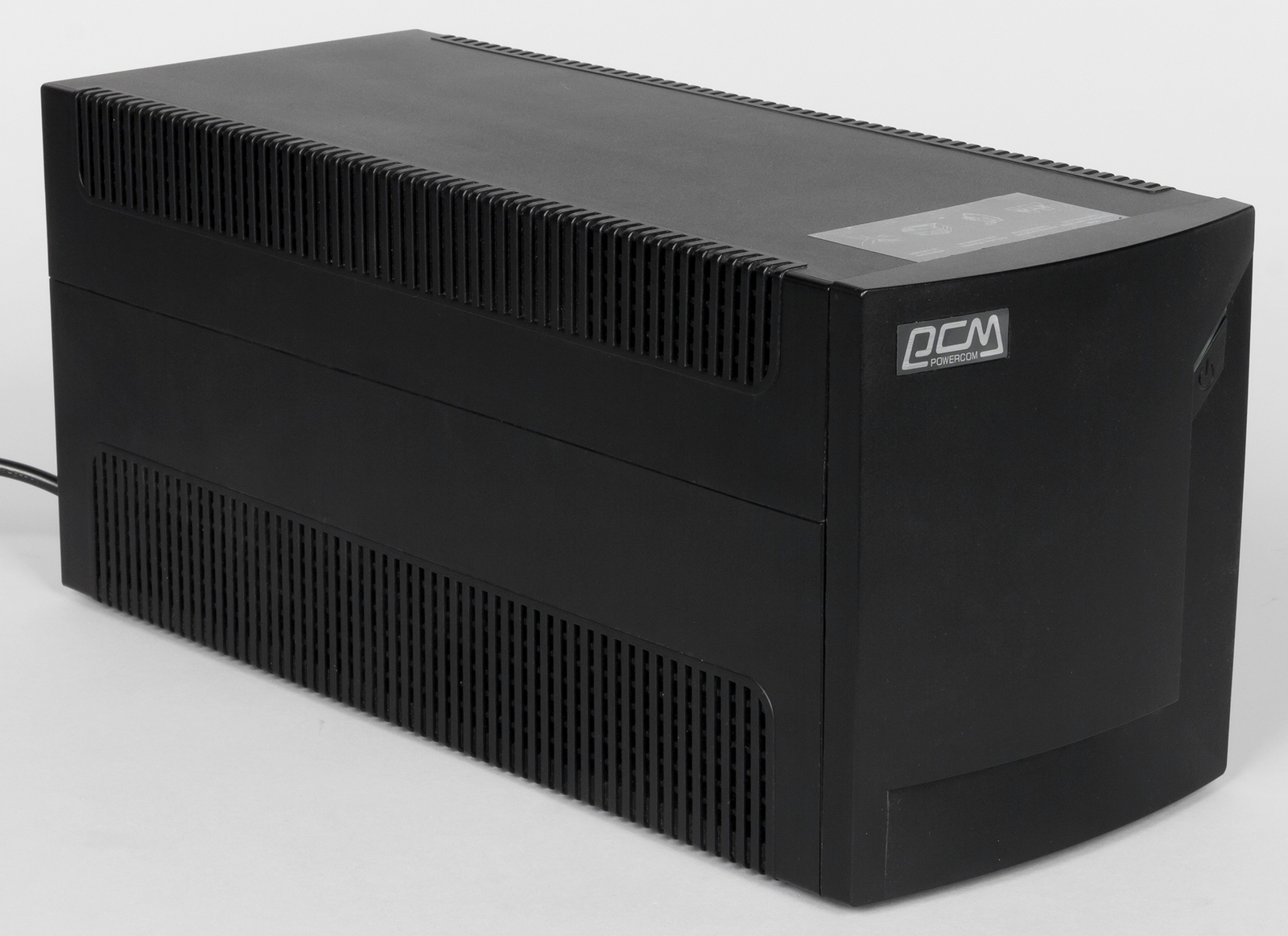

Источник бесперебойного питания Powercom Raptor RPT-2000AP имеет классическую форму в виде «башни» и сравнительно небольшие габариты. На передней панели находится единственная кнопка включения/выключения. Дизайн корпуса прост и лаконичен, здесь нет ничего лишнего — впрочем, что еще нужно недорогому ИБП?

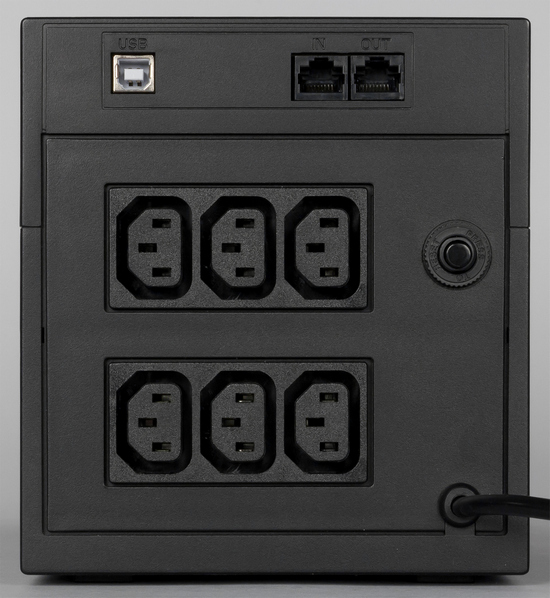

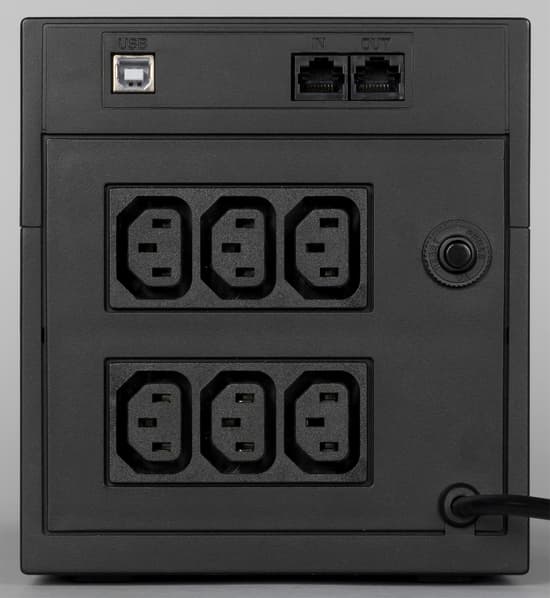

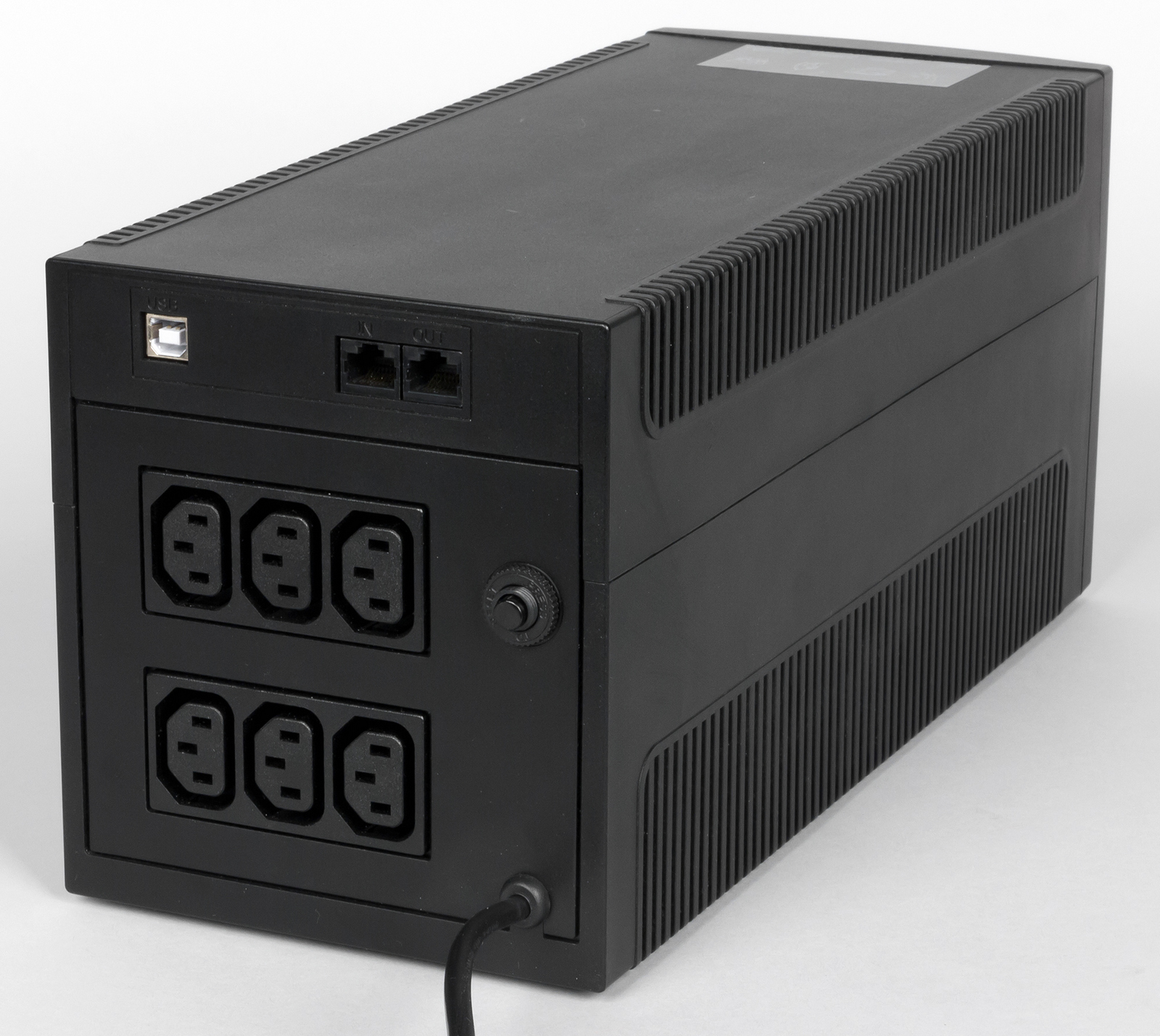

На задней панели имеются шесть розеток «компьютерного формата» IEC C13, объединенных в две группы по три штуки. Деление на группы здесь условно, все розетки подключены к батарейному блоку. Кроме того, там расположен интерфейс USB для подключения к ПК, два разъема RJ-45 (In и Out) и автоматический выключатель.

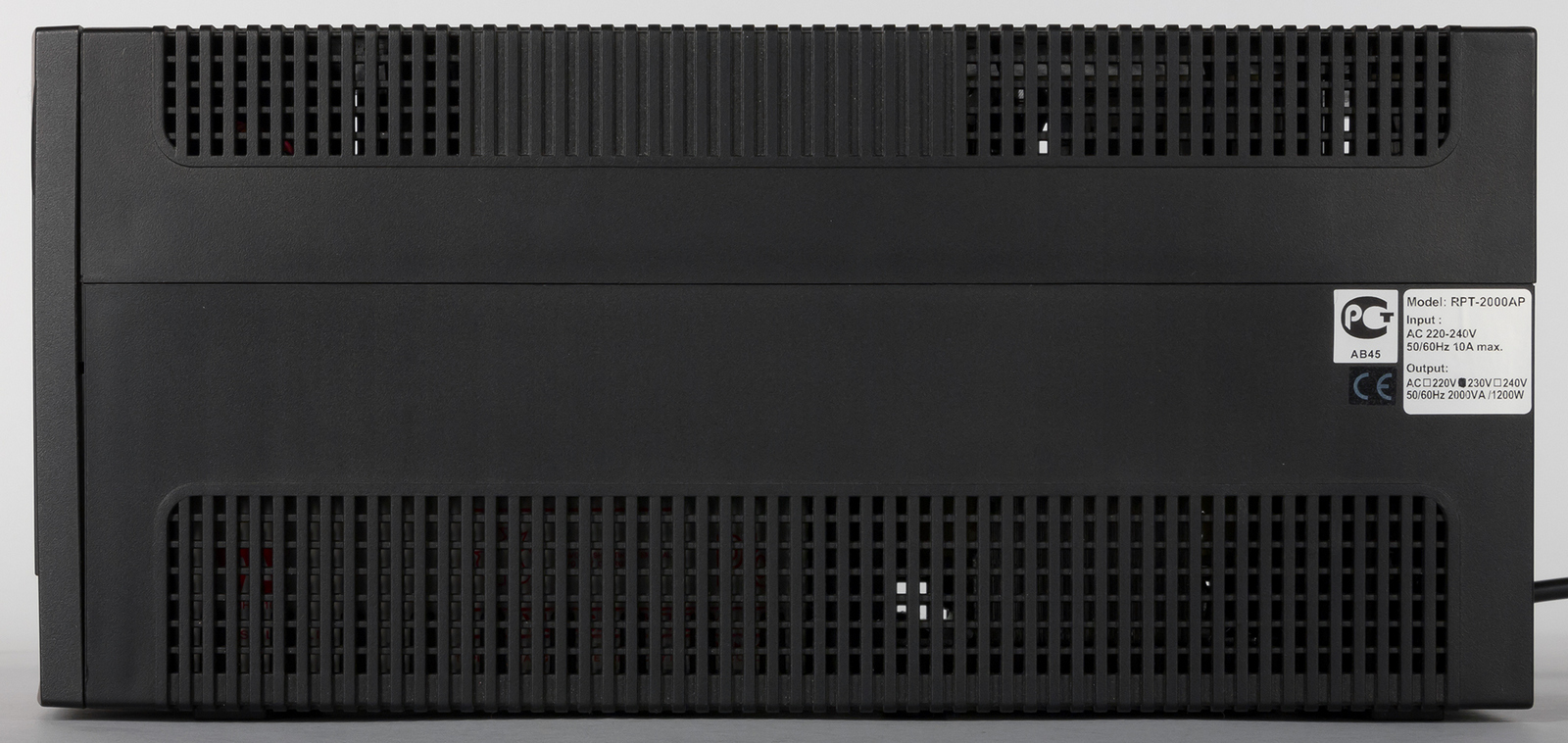

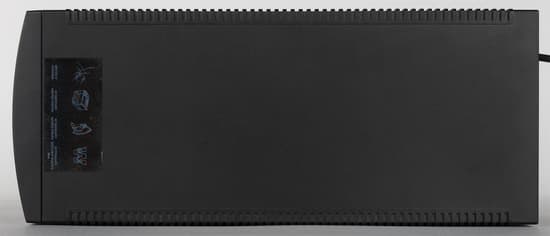

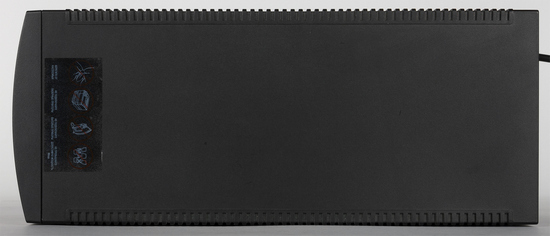

Боковые стороны Powercom Raptor RPT-2000AP имеют перфорацию, которая необходима для вывода теплого воздуха из корпуса устройства. Там же, сбоку, размещены несколько наклеек, на одной из которых приведена информация о наименовании модели и типе выходного напряжения (230 В). А вот размещенный внутри корпуса вентилятор не имеет собственной вентиляционной решетки, что несколько необычно.

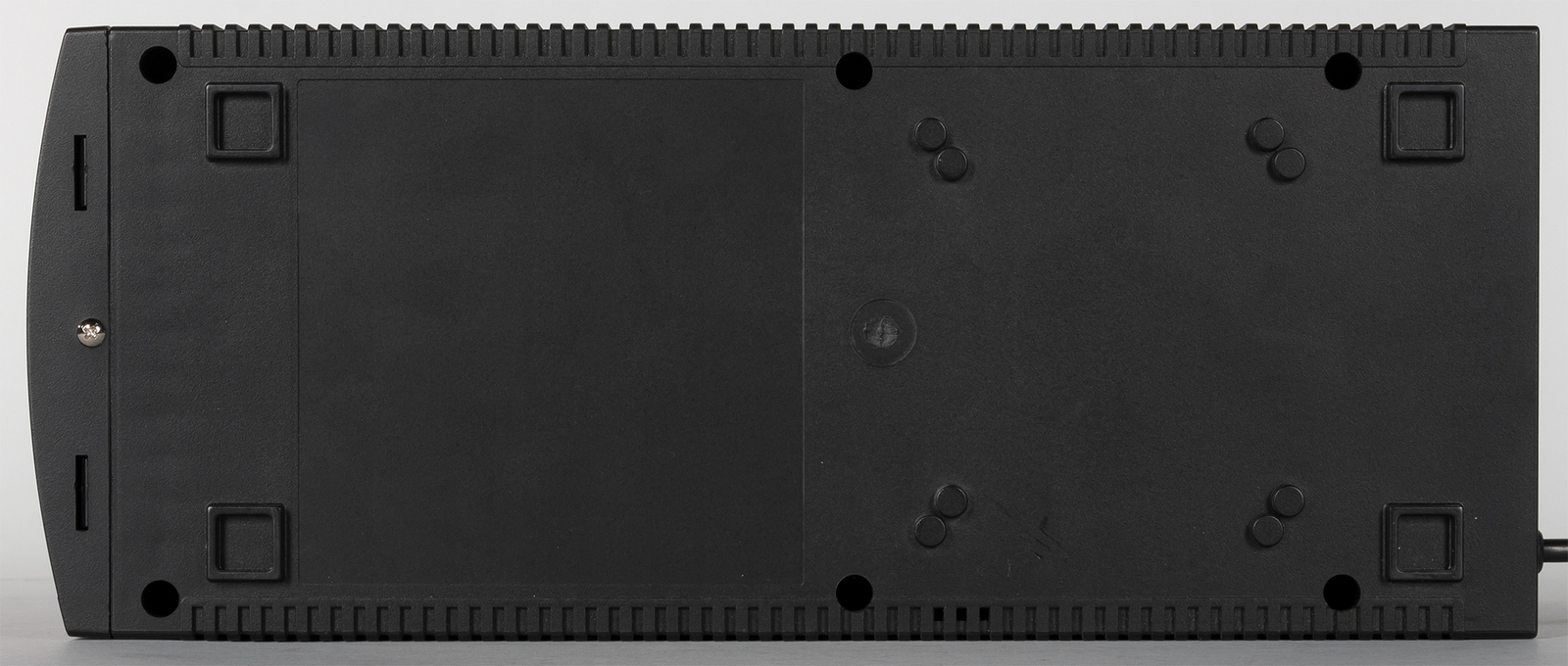

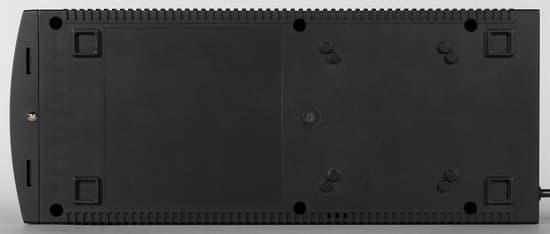

На верхней стороне корпуса имеется еще одна небольшая информационная наклейка. Важной особенностью этого источника является тот факт, что для доступа к батареям необходимо полностью раскрутить корпус устройства. Винты крепления расположены на тыльной стороне Powercom Raptor RPT-2000AP. Кстати, у нашего экземпляра отсутствовали резиновые ножки, места для крепления которых можно отчетливо увидеть по углам дна корпуса.

Внутреннее устройство

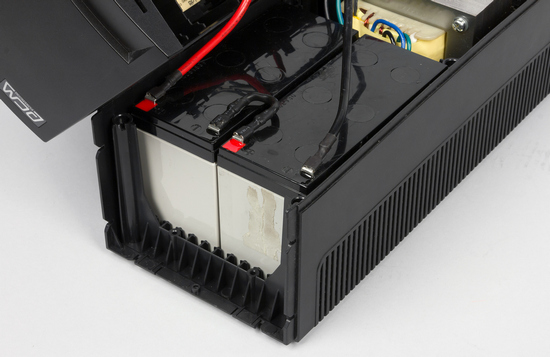

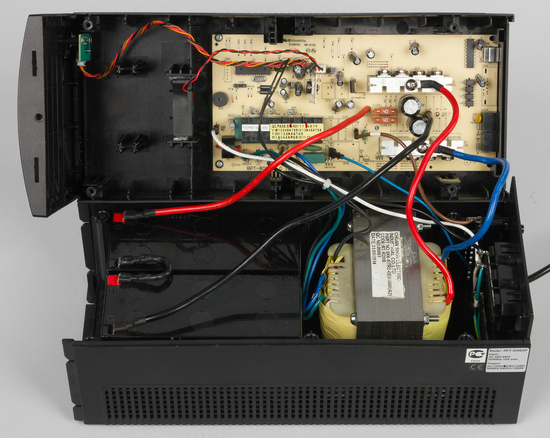

После отделения верхней части корпуса пользователь получает доступ к аккумуляторным батареям. В спецификации не указана возможность горячей замены батарей, да и делать это, из-за отсутствия отдельных клемм и открытых контактов, достаточно опасно.

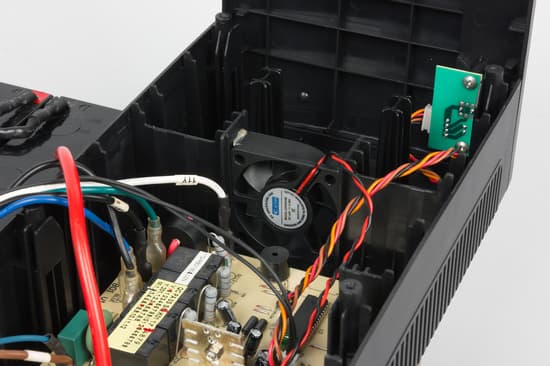

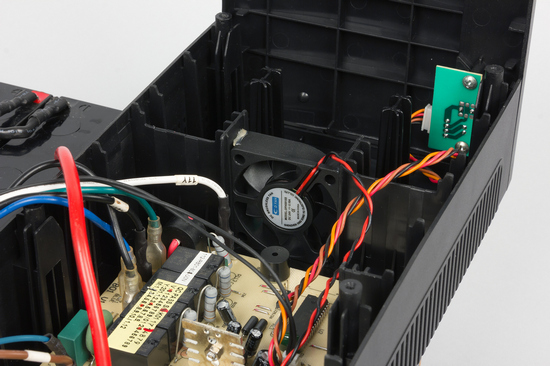

Поскольку внутри ИБП основная плата и другие элементы размещены достаточно близко друг к другу, то чтобы компоненты в этом пространстве не перегрелись, используется принудительная вентиляция. За охлаждение отвечает небольшой, но весьма шумный вентилятор DFH5015S (24 В, 0.1 А), вращающийся всегда на одинаковой скорости. Он начинает работать только при повышении нагрузки до 50% и выше, а при работе в режиме питания нагрузки от встроенных батарей работает всегда. Нами был измерен шум ИБП при работе от батарей, и он составил около 40,5 дБА при измерении сверху в метре от источника.

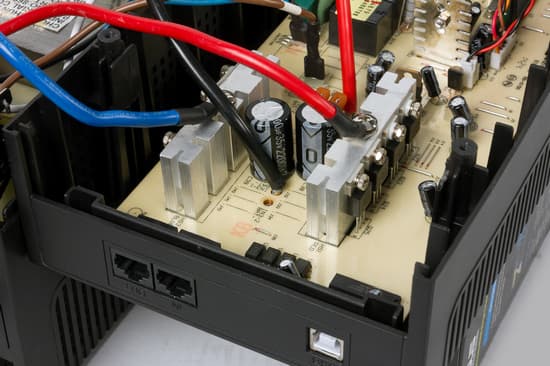

Греющиеся компоненты внутри ИБП имеют небольшие пассивные радиаторы, которые охлаждаются вышеописанным вентилятором.

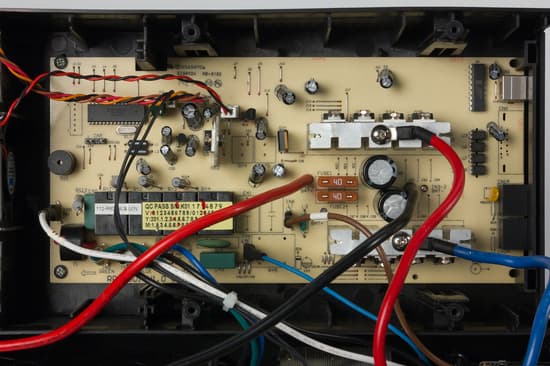

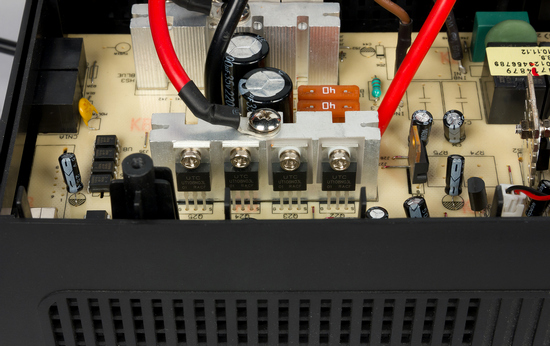

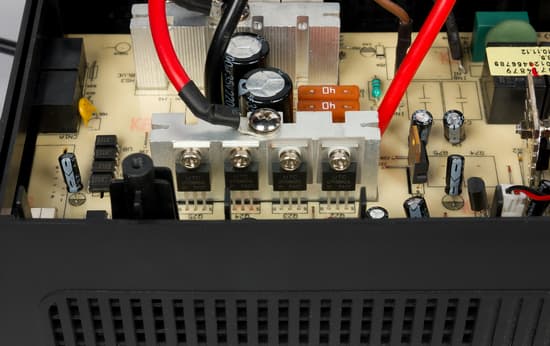

Преобразователь построен на четырех транзисторах UT108N03L производства UTC (Unisonic Technologies Company), а переключением между ступенями AVR-регулятора занимаются механические реле, рассчитанные на максимальный ток 16 А. Весьма неплохой запас «прочности».

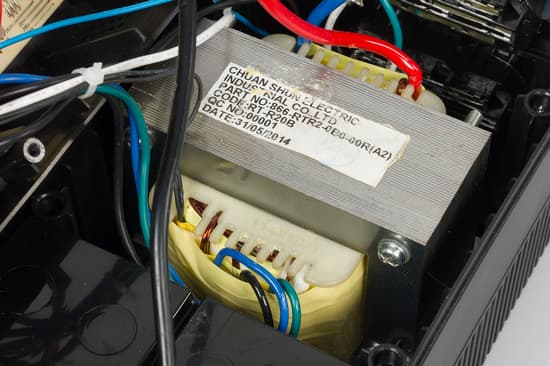

С отклонением входного напряжения призван бороться двухступенчатый блок AVR (одна обмотка — на повышение, вторая — на понижение).

Батарея

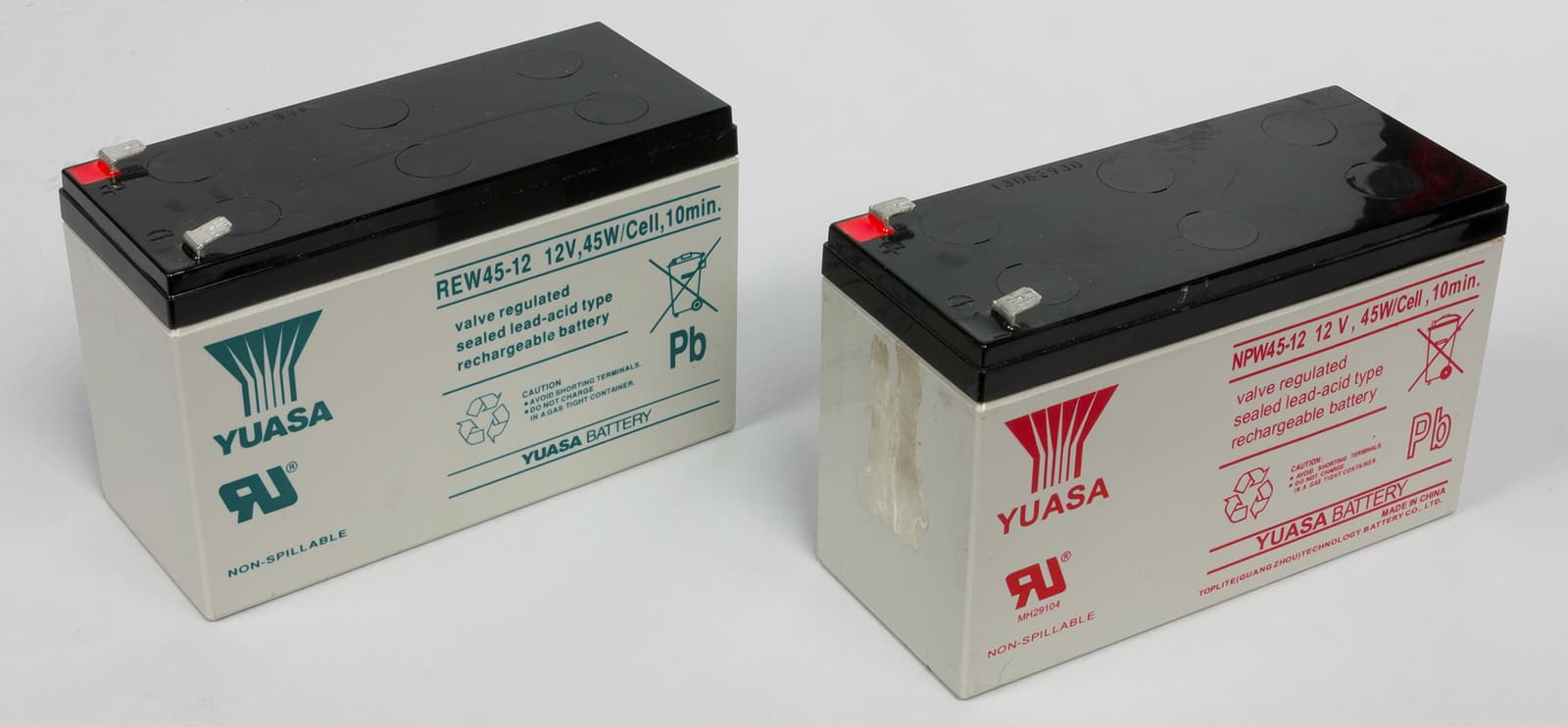

В источнике бесперебойного питания Powercom Raptor RPT-2000AP используются две батареи Yuasa REW45-12 номинальной емкостью 8 А·ч и весом 2,7 кг каждая. Они подключены последовательно, так что напряжение внутренней сети ИБП составляет 24 В.

Тестирование

Блок AVR

Мы использовали регулируемый автотрансформатор (ЛАТР) для того, чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—255 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной активной нагрузке около 186 Вт. Отключение режима Green никак не влияет на результат работы блока AVR, поэтому данные приводятся для тестирования при включенном режиме Green.

Режим работы AVR:

Входное напряжение (при повышении от 0 до 255 В) Выходное напряжение Режим работы
<180,1 В 204,3 В от батареи
200—210 В 228—234 В повышение (AVR)
211—244 В 211—238 В напрямую от сети
245—255 В 213—220,8 В понижение (AVR)

Входное напряжение (при понижении от 255 до 0 В) Выходное напряжение Режим работы
255—239,1 В 237,6—220,8 В понижение (AVR)
238—205,1 В 236,5—236,5 В напрямую от сети
180—172 В 215,2—202 В повышение (AVR)
<171 В 233,8 В от батареи

Время переключения на батарейное питание и обратно

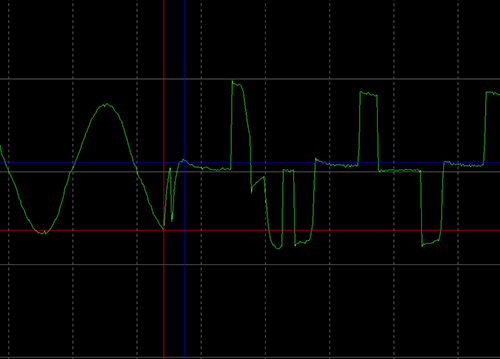

Переключение на питание от батареи
Переключение на питание от батареи

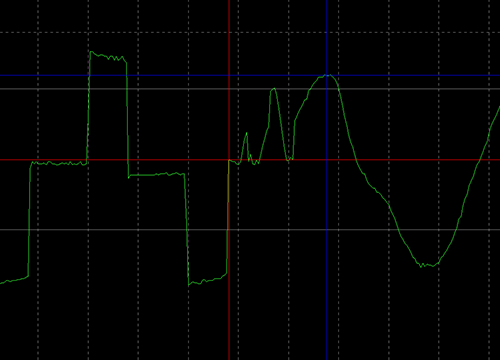

Переключение на питание от внешней сети
Переключение на питание от внешней сети

Скорость переключения между ступенями стабилизации практически мгновенная. Переключение на питание от аккумуляторной батареи составляет в среднем около 3,2 мс, что вполне соответствует заявленным значениям. Обратный переход на питание от внешней сети составляет около 9,7 мс, то есть в три раза дольше. Это обусловлено тем, что схемотехнике необходимо проанализировать наличие внешнего питания и при необходимости активировать блок AVR.

Работа от батареи

При выходе напряжения из поддерживаемого диапазона входного напряжения ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается умеренно громким звуковым сигналом — раз в 6-7 секунд, а по мере исчерпания запаса батареи время между подачей сигналов сокращается до 1-2 с. Сигнализация отключается кнопкой, если удерживать ее на протяжении 1 с, при этом надо не перестараться и не выключить устройство полностью.

Время работы от батарей при нагрузке 186 Вт (10% нагрузки — по данным собственного мониторинга ИБП) составило 16 минут 20 секунд. При подключении более мощной нагрузки, чуть меньше 500 Вт, устройство продержалось 6 минут 40 секунд. Измерения проводились в 2 циклах заряда-разряда, выше приведен усредненный результат.

Зарядка батареи занимает 5-8 часов в зависимости от режима разряда. При этом потребление ИБП в среднем составляет 50 Вт, однако по мере заряда аккумуляторов энергопотребление постепенно уменьшается до 0, если, конечно, Powercom Raptor RPT-2000AP находится в выключенном состоянии. Включенный источник без активной нагрузки потребляет в среднем 13 Вт.

Выходной сигнал на осциллограммах:

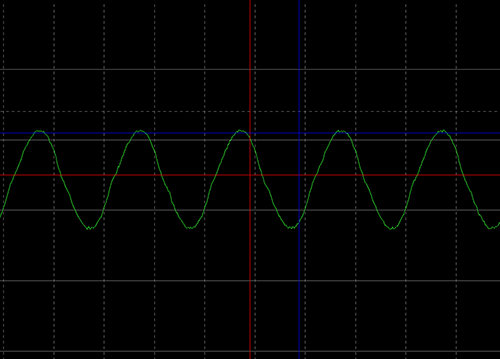

Эталонная синусоида сетевого питания (230 В)

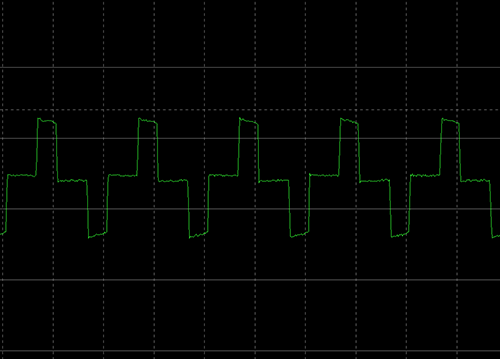

Работа от батарей

Весьма неплохой результат для ИБП линейно-интерактивного типа с аппроксимированной формой выходного сигнала. Переключение между режимами AVR осуществляется очень быстро, а время перехода на питание от батарей небольшое и укладывается в заявленные производителем данные.

Интерфейс и программное обеспечение

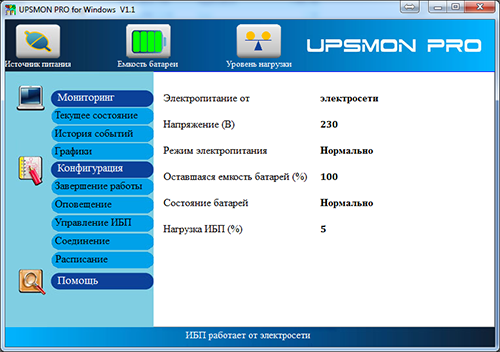

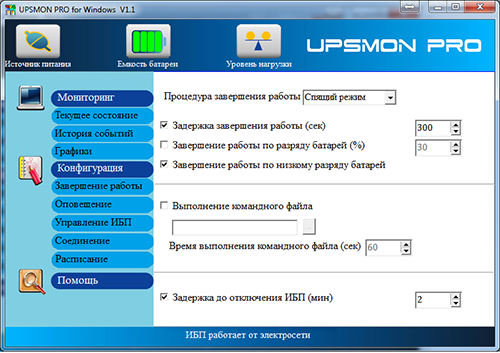

В комплекте с устройством поставляется фирменное программное обеспечение под названием UPSMon Pro. В комплекте с предыдущими источниками этой компании можно было увидеть другое ПО, под названием UPSMon Plus, которое мы уже рассматривали в наших статьях. Новая версия UPSMon Pro в сравнении с UPSMon Plus имеет несколько иной интерфейс и расширенные возможности, заключающиеся в том, что UPSMon Pro можно использовать как клиент-серверное ПО. Поскольку Powercom Raptor RPT-2000AP имеет USB-порт, то при подключении к компьютеру он опознается системой Windows в штатном режиме, а на панели задач появляется индикатор заряда батареи. Таким образом, UPSMon Pro имеет смысл использовать в случае, когда базовой функциональности работы с ИБП, предоставляемой ОС, окажется недостаточно.


Наглядно показана емкость батареи, выходное напряжение, уровень нагрузки и другие характеристики.

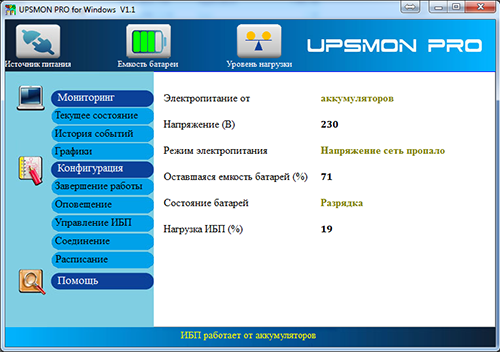

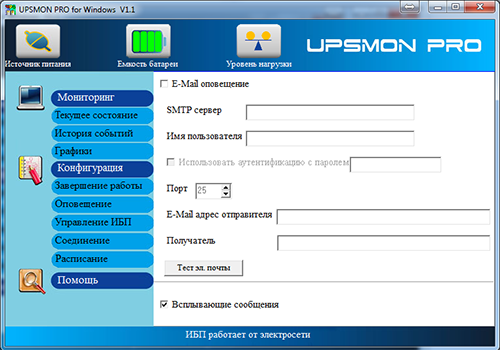

При отключении внешнего напряжения появляется предупреждающее окно (оно появляется каждую секунду, даже если его закрыть). Сценарий отключения (выключение ПК, завершение по заряду батарей, выполнение программы и т. д.) также можно запрограммировать заранее. Поддерживается отправка почтовых оповещений на указанный адрес, а также ведение логов и создание графиков по указанным параметрам (напряжение, нагрузка, емкость батареи). Нельзя сказать, что интерфейс удобен, но все базовые возможности по управлению он предоставляет.

Выводы

ИБП Powercom Raptor RPT-2000AP — это добротный бюджетный линейно-интерактивный источник. Среди его плюсов надо отметить солидный запас батарейной емкости и достаточно непритязательный вид — такое устройство будет трудиться незаметно для пользователя и в то же время выполнять свою работу. Недостатком этой модели можно назвать достаточно сырое программное обеспечение для управления, а также невозможность замены батарей без разбора корпуса устройства.
