EnerGenie EG-PMS-LAN: программируемый фильтр питания с LAN-интерфейсом


В нашу лабораторию попало довольно необычное устройство — EG-PMS-LAN; его производитель, компания Gembird Electronics Ltd, под торговой маркой EnerGenie выпускает различные электронные устройства, призванные экономить электроэнергию с целью бережного отношения к окружающей среде.

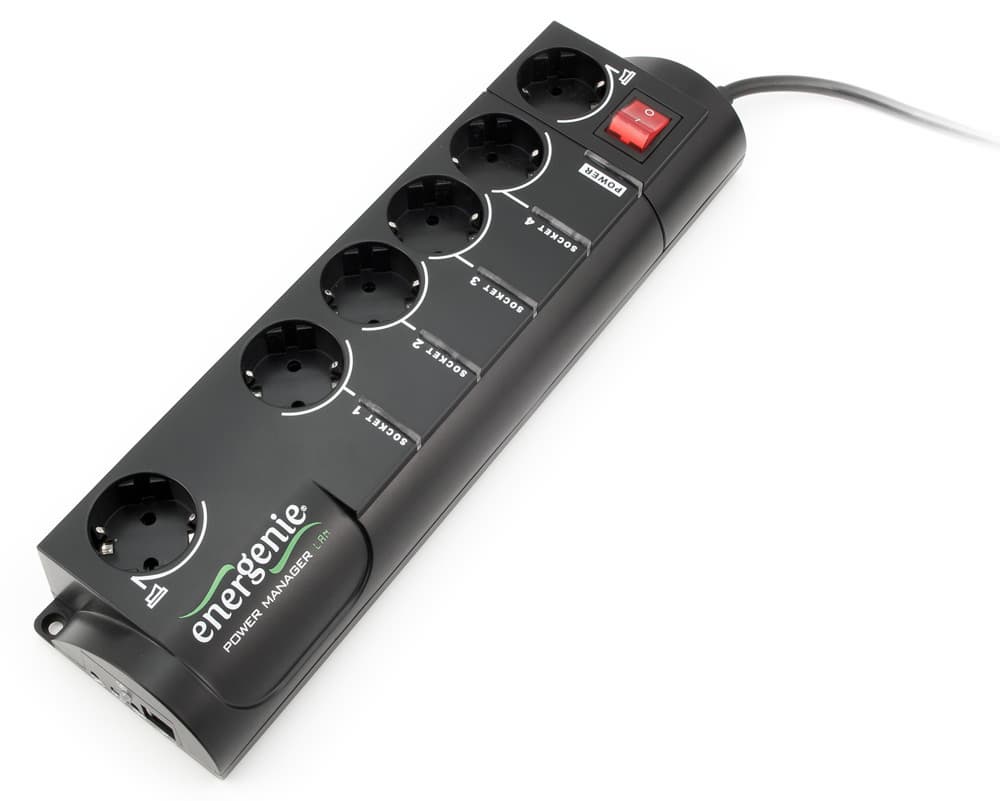

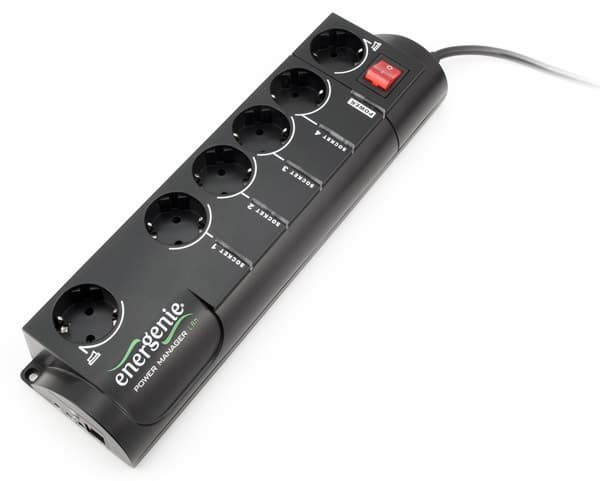

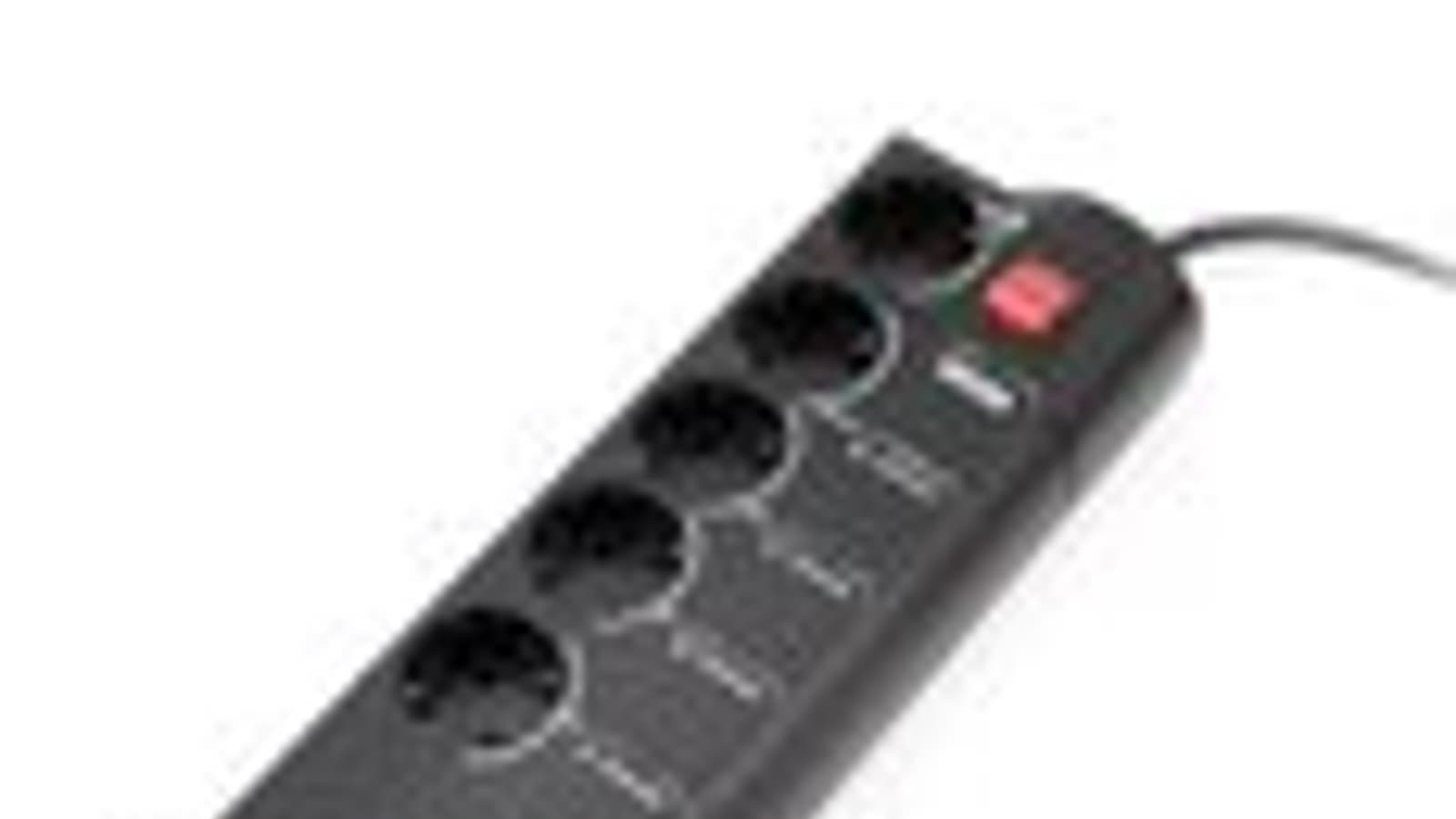

EnerGenie EG-PMS-LAN: программируемый фильтр питания с LAN-интерфейсом, Внешний вид

С виду это обычный фильтр-удлинитель с шестью розетками и выключателем, но при внимательном осмотре обнаруживается розетка под LAN-интерфейс. Собственно, и в этом нет ничего необычного — встречаются фильтры, которые защищают еще и коммуникационные линии; но тогда таких розеток должно быть минимум две (вход и выход).

Если же прочитать хотя бы информацию на упаковке, то становится понятным: LAN-разъем предназначен для управления нагрузками, подключенными к розеткам фильтра — удаленно отключать или включать их по команде, по расписанию или по какому-то событию, связанному с управляющим компьютером.

Причем управлять можно как по локальной сети, так и удаленно, с любого ПК, смартфона или планшета, имеющего выход в интернет. На случай, если локальная сеть, в которую подключен фильтр, не имеет статического IP-адреса для работы в интернете, производитель предлагает бесплатно создать аккаунт в сервисе DDNS на своем сайте.

Для подключения к ЛВС в комплекте предусмотрены два патч-корда длиной 1,1 м — прямой (серого цвета) и «перекрещенный» (cross-over, красный). И, конечно, имеется компакт-диск с программным обеспечением.

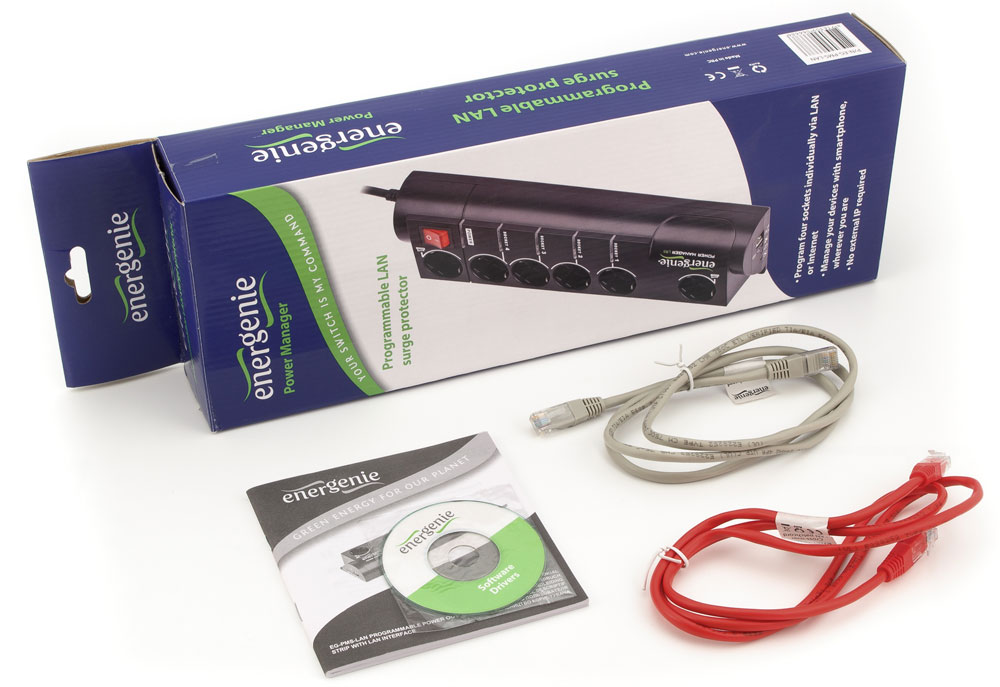

EnerGenie EG-PMS-LAN: программируемый фильтр питания с LAN-интерфейсом, Комплект поставки

А вот с мануалами нам не очень повезло — в комплекте были книжечки лишь на английском и немецком, да и прилагаемый диск ограничивался теми же языками; надеемся, что поступающие в розничную продажу фильтры имеют и русскоязычные руководства.

Описание

Итак, какие же характеристики и возможности заявляет производитель:

  • Входное напряжение: переменный ток 220–230 В, 50–60 Гц.
  • Максимальная нагрузка: 10 А.
  • Максимальная мощность, потребляемая устройством: 2,5 Вт.
  • Встроенный блок питания и батарея, сохраняющая введенное расписание при временном обесточивании устройства.
  • Возможности аппаратного планировщика:
    • Максимальное количество событий: 16 для каждой розетки.
    • Временной интервал между событиями: от 1 минуты до 180 дней.
    • Точность таймера: отклонение не более 2 секунд в день при условии постоянного наличия питающего напряжения; на каждое отключение питания возможны дополнительные отклонения до 2 секунд.
  • Рабочая температура окружающей среды: от +10 до +40 °C.
  • Размеры: 378×98×55 мм.
  • Вес нетто: 1,0 кг.
  • Длина кабеля питания: 1,8 м.

Производитель немного поскромничал с весом — наши весы показали 1,18 кг (возможно, просто не был учтен кабель питания); к тому же есть некоторые разночтения между информацией на сайте и в руководстве пользователя, скачанном с того же сайта: например, диапазон рабочих температур на сайте указан от 0 до +40 °C.

К сожалению, о фильтрующих возможностях устройства в характеристиках не сказано ни слова.

Корпус программируемого фильтра выполнен из черной пластмассы, которую скорее можно назвать «полуматовой», с броскими белыми надписями.

На лицевой стороне корпуса расположен общий выключатель питания с подсветкой и шесть «евророзеток»; две крайних управляются только общим выключателем, а работу четырех остальных как раз и можно запрограммировать. Состояние каждой из программируемых розеток (включена/выключена) отображается световым индикатором в виде прозрачной полоски; такой же индикатор, расположенный возле общего выключателя, отображает и состояние фильтра в целом (собственно, при наличии подсветки в выключателе питания последний индикатор вообще не нужен).

К сожалению, пять розеток расположены достаточно тесно, а потому одновременно включить в них что-либо более крупное, чем евровилки, не получится; для подключения разного рода зарядных устройств и т. д. можно использовать отстоящую на приличное расстояние шестую розетку (правда, она не является программируемой).

Из ближнего к выключателю торца корпуса выходит кабель питания с вилкой, рассчитанной на ток до 16 А. Место его ввода снабжено защитой от перетирания; судя по маркировке, каждый из трех проводов кабеля имеет сечение 1,5 мм². Это значение вполне соответствует заявленному максимальному току нагрузки 10 А, что может послужить примером для многих других производителей, которые при том же токе комплектуют фильтры-удлинители проводами сечением 1 мм².

Там же расположена и кнопка многоразового автоматического предохранителя.

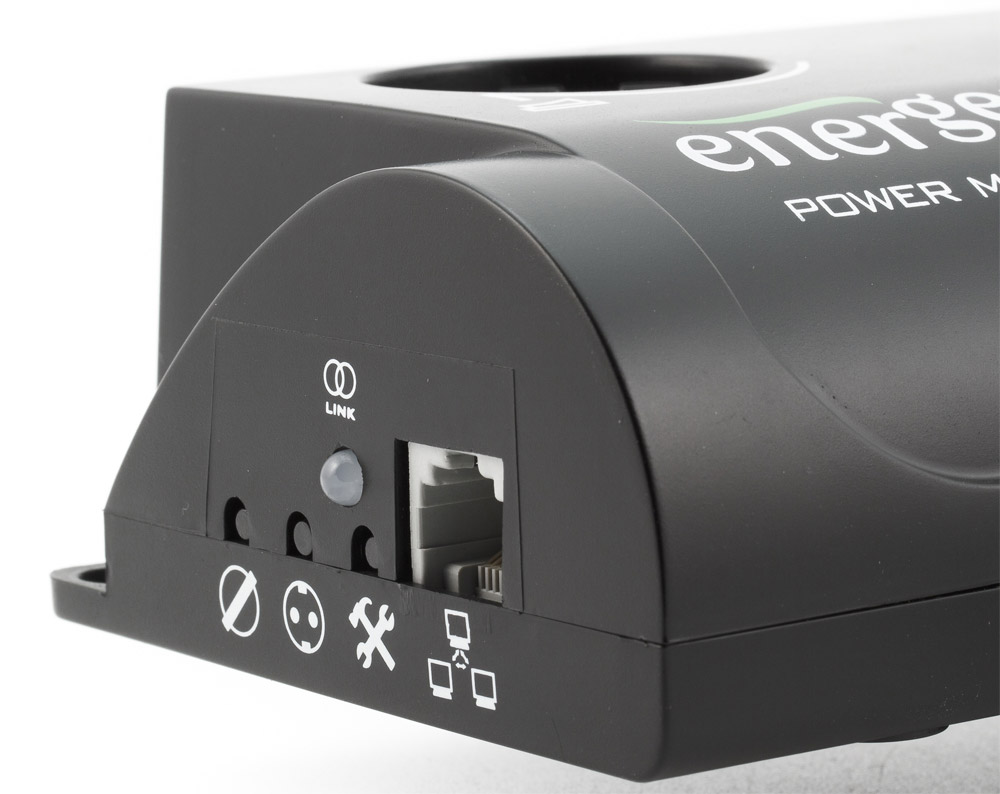

А на противоположном торце разместились розетка LAN с индикатором работы по расписанию (он же отображает и сетевую активность) и три кнопки — перезагрузки устройства, принудительного отключения/включения программируемых розеток и конфигурации IP.

EnerGenie EG-PMS-LAN: программируемый фильтр питания с LAN-интерфейсом, Органы управления

Корпус предусматривает крепление фильтра двумя способами: или через ушки с лицевой стороны, или с помощью прорезей на тыльной стороне.

Программирование фильтра

Инструкция предлагает начать работу с конфигурирования сетевых параметров устройства; проще всего это сделать, если адреса в сети задаются с помощью DHCP.

Убедившись, что клавишный выключатель установлен в положение «О», подключаем фильтр к сети 220 В и к ЛВС (или сетевой карте компьютера); затем нажимаем с помощью скрепки или карандаша кнопку конфигурации IP (помеченную скрещенными молотком и гаечным ключом) и, не отпуская кнопку, включаем фильтр. В течение трех секунд фильтр дважды щелкнет, после чего кнопку можно отпустить. При этом внутренняя сетевая карта устройства сначала получит вот такие настройки:

  • IP: 192.168.0.254
  • маска подсети: 255.255.255.0
  • шлюз: 192.168.0.1
  • DNS: 0.0.0.0
  • DHCP: включено
  • фильтрация по IP адресам: выключено
  • порт для ПО Power Manager: 5000

а потом в течение минуты будет пытаться найти DHCP-сервер и получить адрес от него; если попытка не увенчается успехом, то у карты останется указанный выше адрес.

В нашей тестовой сети DHCP-сервер есть, и мы перешли к следующему этапу — установке программы Power Manager, запустив на тестовом компьютере ее setup с комплектного диска (среди языков интерфейса русского нет, выбираем по вкусу из имеющихся). Перед этим желательно отключить программы типа firewall, которые могут запретить доступ к IP-адресу или порту фильтра; нужно также убедиться, что в настройках вашего браузера включен JavaScript.

Если же адреса компьютеров в вашей локальной сети задаются вручную, то процесс будет несколько более сложным, но не настолько, чтобы расписывать его подробно: вам просто нужно временно назначить одному из компьютеров IP-адрес из подсети, указанной выше, а потом, «нащупав» с его помощью фильтр в сети, с помощью утилит настройки задать фильтру адрес из вашей реальной подсети.

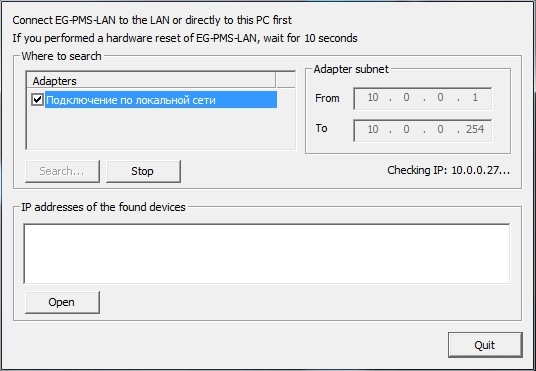

По окончании установки автоматически запускается утилита обнаружения фильтра — «Find EG-PMS-LAN» (конечно, впоследствии ее можно будет запускать и вручную).

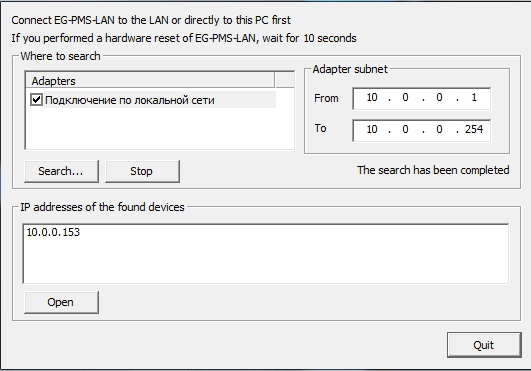

Утилита обнаружения фильтра в сети

После нажати кнопки «Search…» утилита поочередно проверяет все адреса из диапазона, заданного DHCP-сервером; происходит это довольно медленно, и если диапазон широкий, то приготовьтесь к ожиданию. В конце концов утилита обнаружила наш фильтр:

Утилита обнаружения фильтра в сети

Выбираем найденный адрес в нижнем окне и нажимаем «Open»; запускается установленный в вашей системе браузер и предлагает ввести пароль (по умолчанию — цифра 1), после чего мы попадаем на страницу настроек:

Настройка фильтра через web-интерфейс

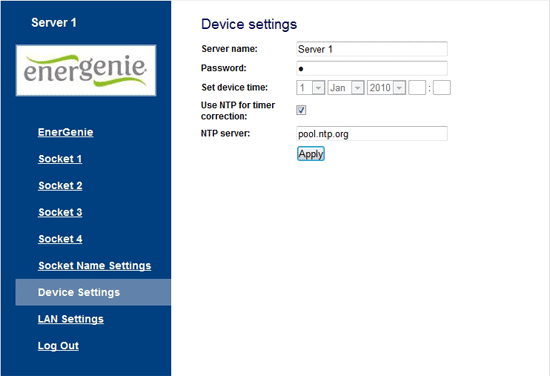

Начать работу лучше всего с задания времени на закладке «Device Settings» — вручную или с помощью NTP-сервера:

Настройка фильтра через web-интерфейс

Не пугайтесь, когда после ручного задания даты/времени и нажатия «Apply» показания в строке «Set device time» сбросятся — время задано нормально, и это можно проверить, перейдя, например, на закладку Socket 1:

Настройка фильтра через web-интерфейс

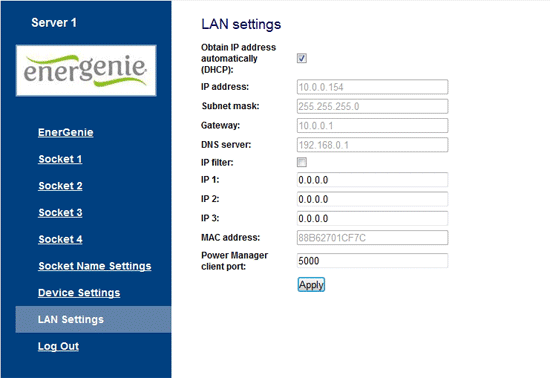

Как было сказано выше, при необходимости можно перенастроить сетевые установки («LAN settings»):

Настройка фильтра через web-интерфейс

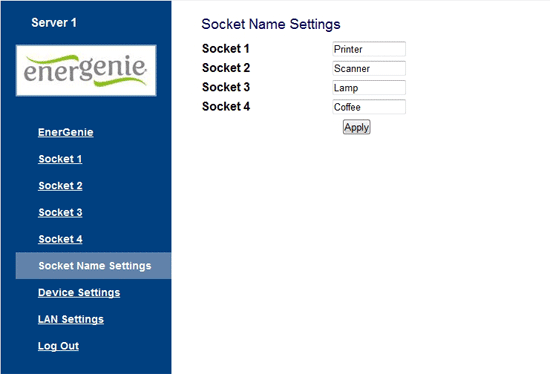

а также задать какие-то понятные имена программируемым розеткам фильтра на закладке «Socket Name Settings» (не более 11 символов, кириллица и некоторые символы не поддерживаются):

Настройка фильтра через web-интерфейс

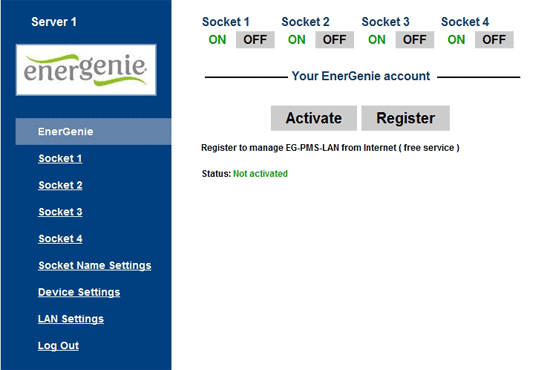

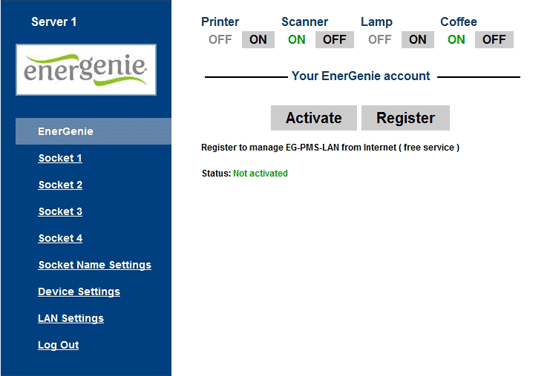

Теперь мы можем перейти к закладке «EnerGenie» и, нажимая «On» или «Off» для соответствующей розетки, проверить удаленное управление:

Настройка фильтра через web-интерфейс

Там же можно зарегистрировать аккаунт в бесплатном DDNS-сервисе; эта процедура и процесс удаленной работы с фильтром подробно описаны в руководстве пользователя.

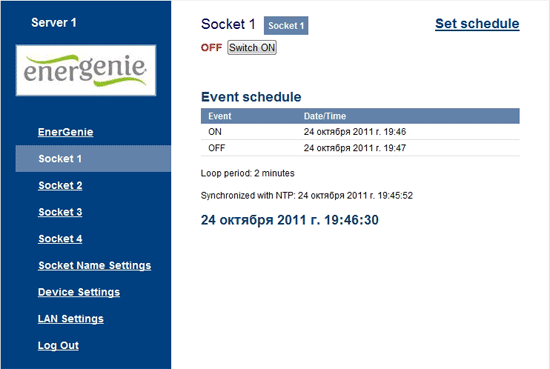

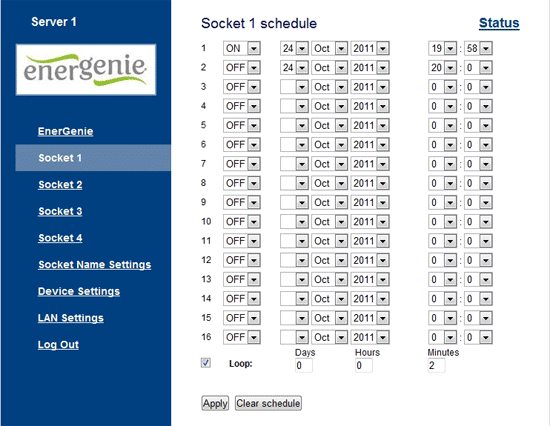

Перейдя по закладке с номером розетки («Socket1» — «Socket4»), можно начать программирование ее работы («Schedule»):

Настройка фильтра через web-интерфейс

Зайдя в очередной раз в систему управления фильтром, вы можете увидеть для какой-то из розеток сообщение «Wrong voltage on socket!» («Неверное напряжение в розетке!»); оно может означать как реальную неисправность розетки (не включилась или не выключилась в заданное время), так и банальное отключение в это время питания, подаваемого на сам фильтр.

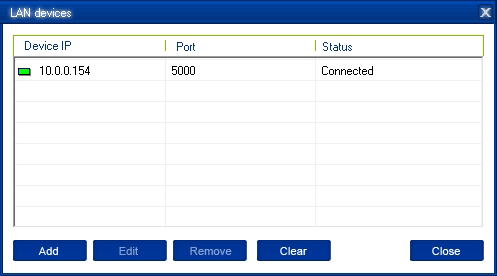

Расширенные возможности управления фильтром дает программа Power Manager; ее запуск из меню «Пуск» видимой реакции не дает, просто в области уведомлений панели задач появляется символ розетки. Для начала надо сконфигурировать программу, щелкнув по этому значку правой кнопкой мыши и выбрав «LAN devices», а потом нажать «Add», задать IP-адрес и пароль, установленные для вашего фильтра:

Программа Power Manager

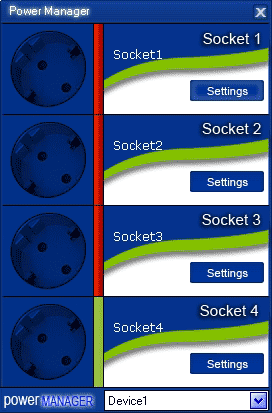

После этого щелчок левой кнопкой мыши по символу розетки выведет окно, отображающее текущее состояние программируемых розеток:

Программа Power Manager

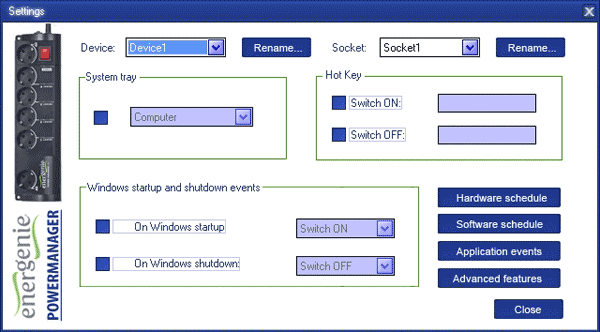

и позволяющее менять различные параметры для каждой из них:

Программа Power Manager

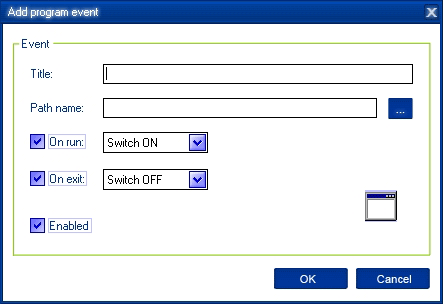

Здесь можно запрограммировать ту или иную розетку с привязкой как ко времени, так и к каким-то программным событиям — например, к запуску ОС Windows или какой-то программы:

Программа Power Manager

Полный список возможностей программы Power Manager изложен в мануале.

Как написано в инструкции, встроенная батарейка должна поддерживать заданные параметры, расписание и, конечно, внутренние часы даже в случае отключения подаваемого на фильтр электропитания (клавишным выключателем или в целом помещении); в нашем случае этого не происходило: отключения на 1-2 минуты фильтр переносил нормально, а вот если перерыв в подаче питания превышал 3-4 минуты, то все настройки и расписание сохранялись, но часы переходили к начальному состоянию — 1 января 2010 года, и выполнения заданной программы нам пришлось бы ждать почти два года… Причину столь неприятного явления мы выяснили чуть позже.

Внутреннее устройство

Верхняя и нижняя части корпуса скреплены тринадцатью винтами с редко встречающимися шлицами в виде 3-лучевой звезды; видимо, производитель решил максимально затруднить вскрытие устройства. Надо сказать, что это еще не самый тяжелый случай: встречаются винты со столь хитрыми головками, что их можно только высверливать.

Клавишный выключатель коммутирует оба провода — и нулевой, и фазовый, повышая безопасность использования; предохранитель разрывает только один провод, что является обычным для устройств такого класса.

Отверстия под контакты вилки в розетках защищены внутренними шторками. Чтобы вставить вилку в фильтр, только что вынутый из упаковки, часто приходится попыхтеть; так произошло и с нашим экземпляром. Обычно со временем шторки разрабатываются, и титанических усилий для подключения электроприборов прикладывать уже не приходится.

Зато крупные устройства, вставленные в розетку, держатся очень хорошо: трансформаторный блок питания массой около 500 г, имеющий тонкие выводы, даже не шелохнулся, когда мы вставили его в одну из розеток, перевернули фильтр вместе со вставленным БП и немного потрясли.

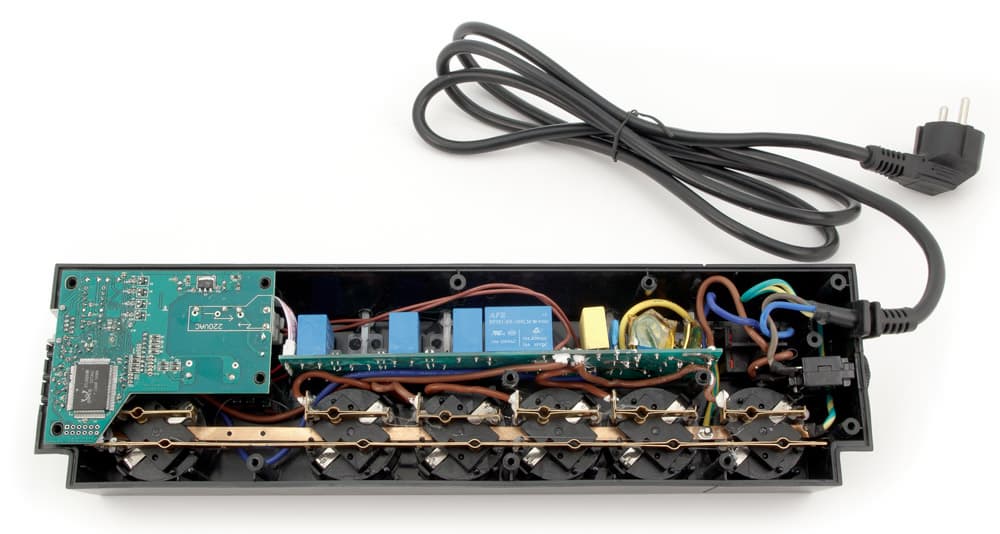

Электронная начинка фильтра размещена на двух платах.

EnerGenie EG-PMS-LAN: программируемый фильтр питания с LAN-интерфейсом, Внутреннее устройство

На силовой плате находятся входные элементы защиты от помех и цепи управления программируемыми розетками.

Защиту от импульсных помех обеспечивает варисторный треугольник, в котором каждый варистор объединен с термопредохранителем на 142 °C общей термоусадочной трубкой. Принцип работы обычный: высоковольтный импульс открывает варистор, тот нагревается, срабатывает термопредохранитель и размыкает цепь нагрузки. Правда, тут возникает соревнование «кто быстрее»: термические процессы достаточно медленные, и от мощного кратковременного импульса такие цепи могут и не спасти.

К тому же варисторный треугольник требует наличия заземления, а в его отсутствие (что не редкость в условиях российской действительности) и при неблагоприятном стечении обстоятельств такая схема может стать опасной.

Защита от ВЧ-помех состоит всего из трех конденсаторов (один включен между фазой и нулем, два других — в цепях фаза–нейтраль и ноль–нейтраль).

В целом, такие элементы защиты являются обычными для недорогих фильтров.

Цепи управления нагрузками содержат реле SS-109LM, подключающие программируемые розетки и рассчитанные на максимальный ток 10 А; управление обмотками реле осуществляется с помощью оптронных ключей PC817.

EnerGenie EG-PMS-LAN: программируемый фильтр питания с LAN-интерфейсом, Ethernet-контроллер

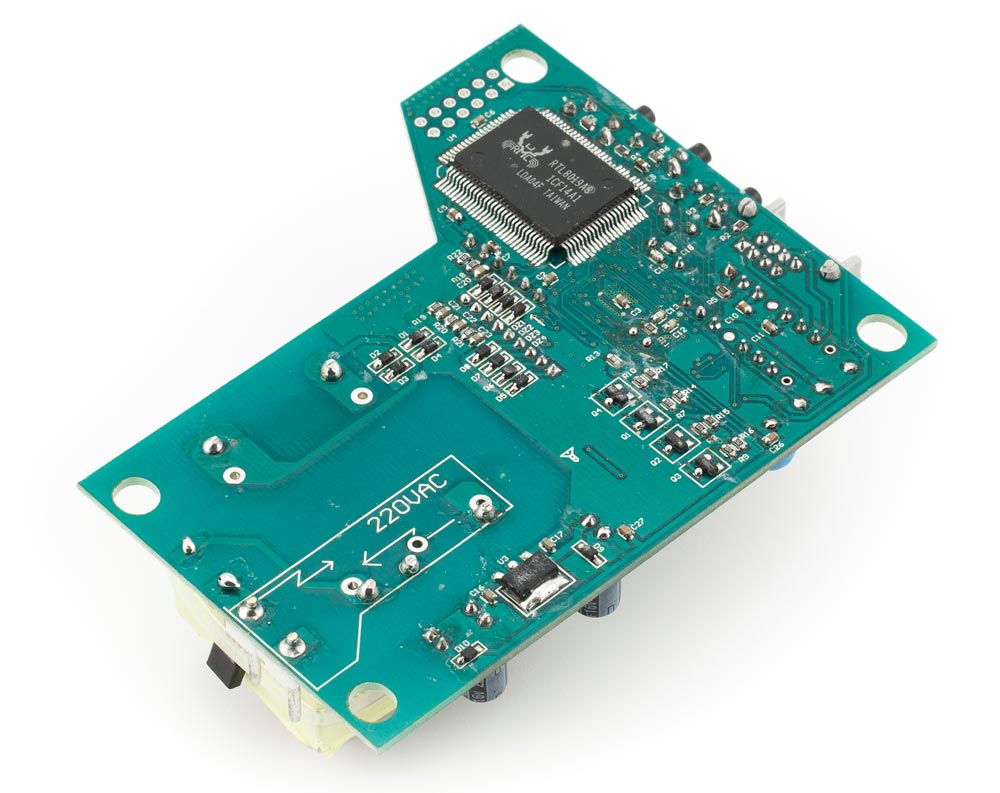

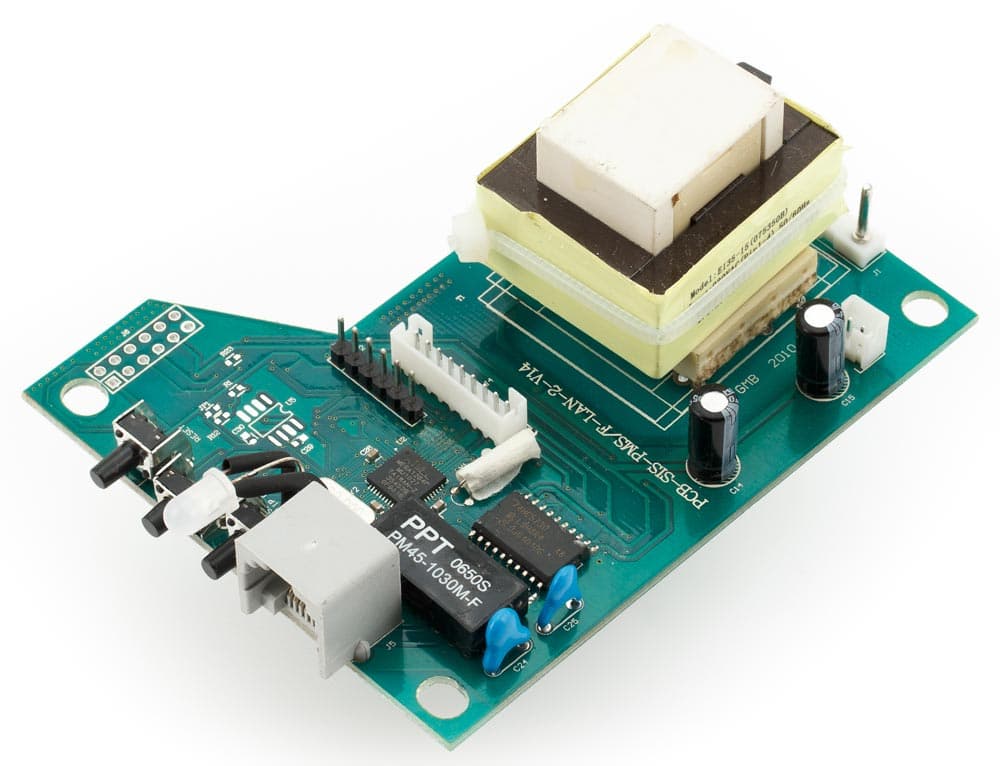

На слаботочной плате прежде всего замечаешь Ethernet-контроллер RTL8019AS; с обратной стороны расположился трансформаторный блок питания для схем управления, микроконтроллер Atmel MEGA-1284P, регистр-защелка 74HC573D (управляет оптронными ключами), тактовый генератор с кварцевой стабилизацией, а также LAN-разъем, кнопки и светодиодный индикатор. На плате есть и места под нераспаянные компоненты, включая коннектор; видимо, функциональность платы не ограничивается той, что используется в рассматриваемом фильтре.

EnerGenie EG-PMS-LAN: программируемый фильтр питания с LAN-интерфейсом, Плата электроники

Ламели розеток, соответствующие линиям фазы и нуля, выполнены из сдвоенных полос желтого металла общей толщиной 1 мм и шириной 8 мм; полосы скреплены не халтурно выполненной точечной сваркой, как часто бывает в дешевых устройствах, а аккуратными заклепками. Линия заземляющего контакта сделана из одной такой же полосы. Ламели подключаются к силовой плате несколько более тонкими, чем у кабеля питания, проводами — их сечение 1,3 мм² (16AWG); в принципе, и это значение вполне соответствует заявленному максимальному току, ведь провода одиночные (а потому охлаждаются лучше, чем в кабеле), да к тому же короткие.

Все силовые электрические соединения выполнены пайкой, причем вполне качественной и аккуратной; места подключения проводов механически укреплены либо специальным компаундом (ламели, силовая плата), либо термоусадочными трубками (контакты выключателя и предохранителя).

А вот с батарейкой дело действительно обстоит не слишком хорошо; собственно, это не привычная компьютерная батарейка типа CR2032, а два последовательно соединенных аккумулятора типоразмера ААА, которые затянуты общей защитной пленкой, не позволяющей уточнить изготовителя и параметры. Если фильтр выключен (например, клавишным выключателем), то аккумуляторы питают плату управления и постоянно разряжаются, а поскольку емкость подобных аккумуляторов обычно невелика, то разряд наступит довольно быстро — конечно, не через минуты, а через дни и недели. Наш экземпляр наверняка немалое время провел на складах, и его аккумуляторы разрядились «в ноль», поэтому введенная программа очень быстро исчезала из памяти после выключения фильтра. Достаточно было подержать фильтр включенным в течение суток, и ситуация исправилась.

Наверно, производителю следовало бы особо отметить этот факт в инструкции пользователя. В скачанном с официального сайта русскоязычном руководстве есть фраза «не рекомендуется выключать фильтр на длительные периоды времени, т. к. встроенная батарея имеет ограниченный срок службы. В случае полной разрядки батареи расписание будет полностью очищено», причем это практически дословный перевод соответствующей фразы мануала на английском языке. Конечно, в английском языке аккумулятор часто называют просто «Battery», но без дополнительных пояснений это может привести к путанице: выражение «срок службы батареи» не каждый потребитель догадается сопоставить с банальным разрядом аккумулятора.

Еще больше вводит в заблуждение фраза «Жизненный цикл батареи составляет не менее 2 лет, если фильтр выключен, и не менее 5 лет, если фильтр включен»: продвинутый владелец компьютеров знает, что примерно таков срок службы батареек на материнских платах, и вполне логично может предположить, что и в данном изделии применена подобная батарейка — тем более, что в мануалах речь везде идет именно о батарее, а не об аккумуляторе.

Испытания под нагрузкой

При максимальном заявленном рабочем токе 10 А падение напряжения на выходах фильтра у непрограммируемых розеток составляет 3,3–3,6 В, у программируемых — 5,5–6 В (сказывается наличие дополнительных контактных групп в реле). При такой нагрузке, а также при повышении рабочего тока до 12 А, нагрев сетевого шнура практически отсутствует (что и следовало ожидать при таком сечении его проводов). Корпус фильтра в отдельных местах нагревается, но незначительно; единственным ощутимо нагревшимся наружным элементом был клавишный выключатель — его температура оказалась на 12–14 градусов выше комнатной; правда, и без нагрузки клавиша немного нагревается встроенной в выключатель подсветкой.

Надо отметить, что автоматический предохранитель с номинальным током IН=10 А при работе с нагрузкой, на 20 процентов превышающей максимальную рабочую, порой срабатывал через 7-8 минут, а порой мог проработать и более получаса. Такой разброс не является удивительным; давайте вспомним: у автоматических выключателей, устанавливаемых в электрощиты, диапазон (1,13–1,45)×IН является технологическим, в котором срабатывание теплового расцепителя вообще не гарантируется. И лишь при токах свыше 1,45×IН защита должна сработать наверняка — правда, время срабатывания может быть достаточно большим. Вряд ли сказанное можно напрямую относить и к тем предохранителям, которые устанавливаются в фильтры-удлинители, но в нашем случае повышение тока нагрузки до 15 А (т. е. до 1,5×IН) приводило к срабатыванию защиты менее чем за минуту — результат очень неплохой. Конечно, подобные предохранители часто имеют достаточно большой разброс параметров; будем надеяться, что сказанное относится не только к доставшемуся нам экземпляру фильтра EG-PMS-LAN.

Такая защита хороша для предотвращения перегрузки, позволяя избежать излишнего нагрева конструктивных элементов фильтра, чреватого возможностью оплавления или даже возгорания. К тому же большое время срабатывания не даст защите среагировать на кратковременные пусковые токи, которые у многих электроприборов, как из числа компьютерной периферии, так и чисто бытовых, могут в несколько раз превышать рабочий ток. А вот при коротком замыкании быстродействие подобной защиты будет явно недостаточным. В упоминавшихся выше щитовых «автоматах» на короткое замыкание реагирует электромагнитный расцепитель: он срабатывает при очень больших токах (гарантированно — от 10×IН), зато очень быстро, за доли секунды. В недорогих фильтрах-удлинителях этой же цели зачастую служат плавкие предохранители, но в рассматриваемом устройстве защита от КЗ не предусмотрена вовсе.

Плюсы и минусы

К положительным сторонам устройства прежде всего отнесем качественный монтаж и оптимальный выбор проводов и кабелей.

Количество розеток также можно считать вполне достаточным для большинства возможных применений. Не забыта и возможность подключения габаритных устройств в одну из розеток, отстоящую от прочих; тяжелые блоки питания с тонкими выводами хорошо фиксируются в розетках.

Предусмотрен ручной режим включения-выключения программируемых розеток с помощью кнопки.

Еще один плюс — надежная работа автоматического термопредохранителя, должным образом срабатывающего при перегрузке. Однако придется вспомнить и об отсутствии защиты от короткого замыкания.

Другим минусом являются слабые фильтрующие свойства — недаром производитель даже не приводит их в списке характеристик. Это достойно сожаления: в аппарате ценой более $50, имеющем в названии слово «фильтр», ожидаешь встретить полноценные LC-цепи для фильтрации высокочастотных помех.

По сравнению с другими фильтрами, побывавшими ранее у нас на тестировании, уменьшение напряжения на выходе фильтра при подключении максимально допустимой нагрузки оказалось довольно большим, особенно у программируемых розеток.

Наконец, нельзя забывать и об особенностях, связанных с аккумуляторами: после длительного отключения фильтра нужно проверять правильность установки часов и сохранность введенной программы.

Анализ возможностей

Многие приведенные изготовителем примеры использования программируемого фильтра — включение компьютерной периферии по расписанию, тд-тп — не производят особого впечатления, поскольку сразу возникает вопрос: а зачем это надо, да еще с такими сложностями?! Ведь реализовать подобные функции можно гораздо проще: включаться по расписанию умеют многие современные компьютеры, имеющие соответствующие функции в BIOS, а для управления включением периферии можно использовать появление напряжения +5 В на шине USB после включения компьютера; можно также отслеживать ток в той розетке, к которой подключен сам компьютер, и при его наличии (причем с заданием порогового значения, чтобы не было срабатывания от тока в режиме standby) подавать напряжение на остальные розетки; эти способы реализованы в некоторых моделях фильтров Defender.

Возможность включения внешних устройств по факту запуска какой-то программы на компьютере также трудно отнести к разряду нужных всем и каждому; к тому же нельзя забывать, что для включения очень многих представителей компьютерной техники мало обеспечить подачу 220 вольт в розетку, надо еще и кнопочку нажать (как у компьютера).

Еще один пример — экономия электроэнергии путем выключения электроприборов, находящихся в режиме ожидания — выглядит привлекательным лишь на первый взгляд. Конечно, группа электронных устройств (например, современный домашний кинотеатр), находящихся бо́льшую часть суток в режиме standby, за год способна заметно накрутить электросчетчик, и может показаться заманчивым отключать их, скажем, в ночное время. Однако сто́ит лишь соотнести стоимость фильтра с возможной экономией, как энтузиазм заметно убавляется. И уж совсем он исчезает, если представить такую ситуацию: в новогоднюю ночь фильтр, о котором вы совсем забыли в предпраздничных хлопотах, с последним ударом курантов отключает телевизор…

К тому же для управления нагрузками по расписанию в продаже давно есть таймеры — простенькие, но достаточно функциональные механические (совсем дешевые, ценой около $4), и более продвинутые цифровые.

Главная же отличительная черта фильтра EG-PMS-LAN в том, что он сочетает как упомянутые, так и иные возможности, и прежде всего — удаленное управление включением-выключением нагрузок (причем вовсе не обязательно компьютерных) или изменение расписания через локальную сеть и даже через интернет. Есть ли в этом нужда в конкретном офисе или квартире — каждый решает для себя сам, но для тех, кому такие функции могут быть полезны, теперь имеется возможность пользоваться ими за довольно умеренную плату.



Средняя цена устройства в московской рознице составляет $49(5).
