Необычного дизайна мониторы серий SA850/TA850, поддерживающие к тому же режим стереоскопического вывода, впервые привлекли наше внимание еще на Форуме Samsung, прошедшем в феврале 2011 года в Будапеште. Знакомство продолжилось на выставке IFA 2011, и, наконец, монитор S27A950D (вариант с диагональю 27 дюймов и без ТВ-тюнера) мы получили для детального ознакомления.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, управление, дополнительные функции и ПО из комплекта
- Изображение
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Тестирование в стереоскопическом режиме
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | TN со светодиодной подсветкой |
| Диагональ | 68 см (27 дюймов) |
| Отношение сторон | 16:9 |
| Размер области отображения | 599,6×337,7 мм |
| Разрешение | 1920×1080 пикселей |
| Шаг пикселей | Нет данных |
| Яркость | 300 кд/м² |
| Контрастность | 1000:1 (статическая) |
| Углы обзора | 170° (гор.) и 160° (верт.) |
| Время отклика | 2 мс от серого к серому (GTG) |
| Количество отображаемых цветов | 16,7 млн. (8 бит) |
| Интерфейсы |
|
| Совместимые видеосигналы | До 1920×1080 пикселей при 60 Гц (HDMI) и 120 Гц (DisplayPort и DVI) Отчет MonInfo для DisplayPort-подключения Отчет MonInfo для HDMI-подключения Отчет MonInfo для DVI-подключения |
| Акустическая система | Отсутствует |
| Особенности |
|
| Размеры (Ш×В×Г) | 621,0×474,0×185,5 мм с подставкой |
| Масса | 5,9 кг |
| Потребляемая мощность | 55 Вт, менее 1,2 Вт в режиме ожидания, не более 1 Вт в выключенном состоянии |
| Напряжение питания (внешнего БП) | 100—240 В, 50/60 Гц |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.samsung.com/ru/ |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(0) |
Внешний вид

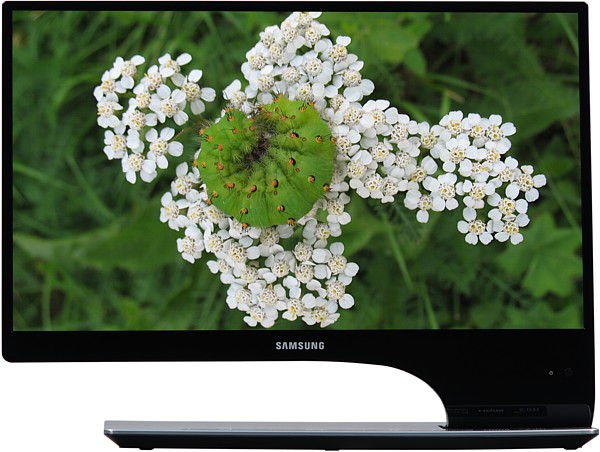

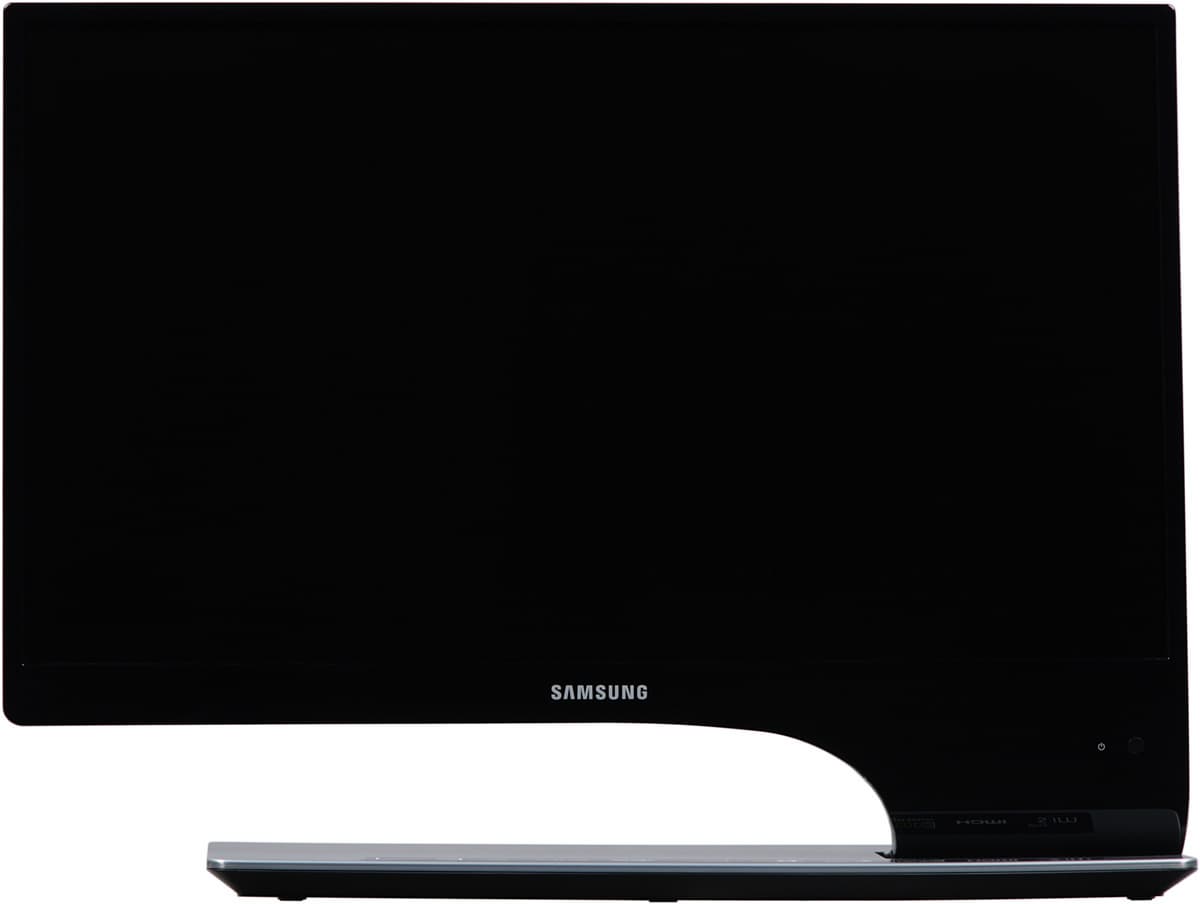

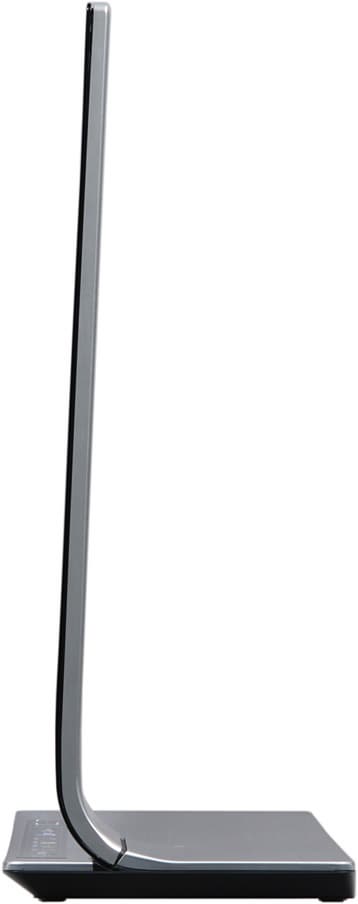

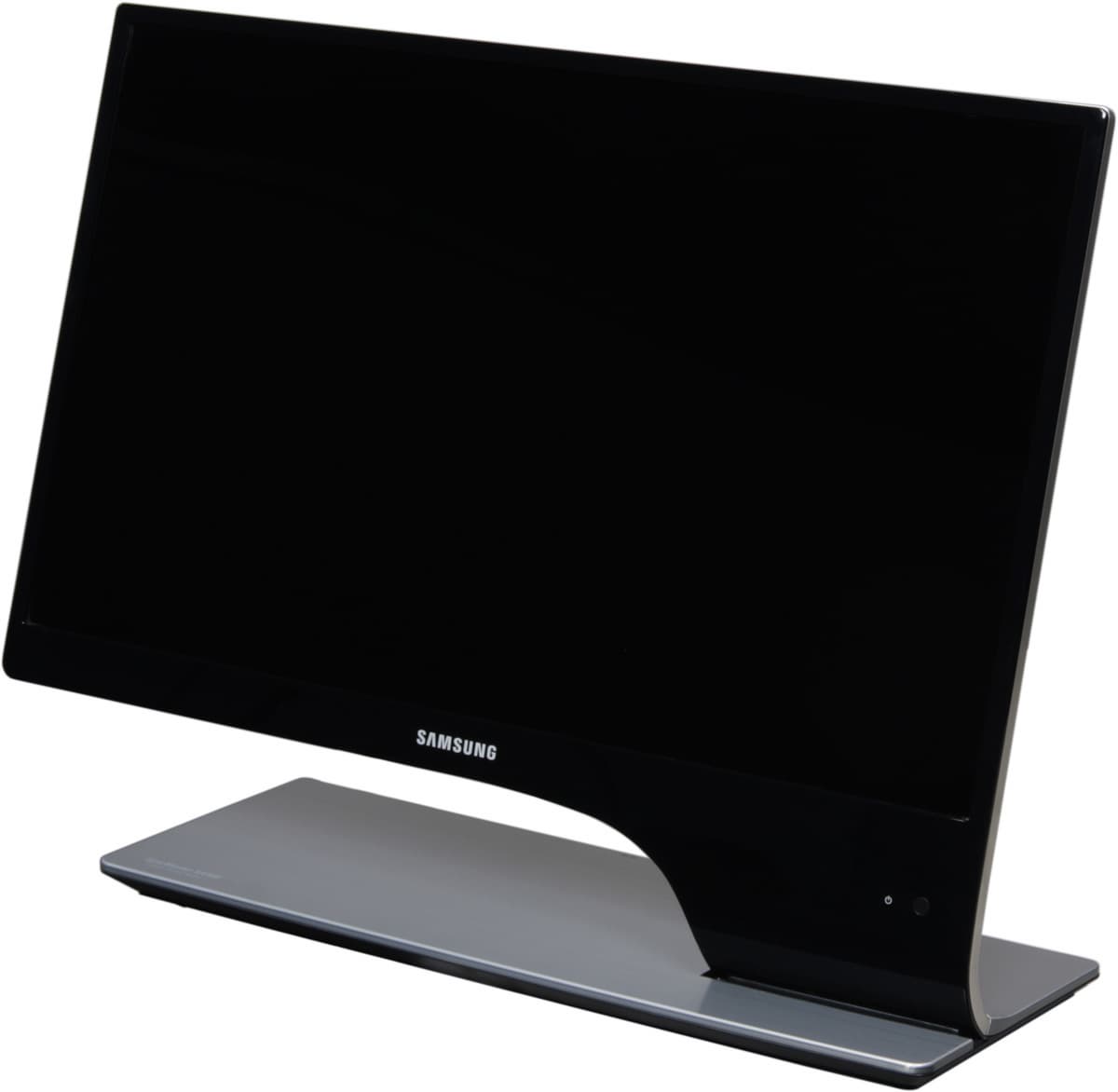

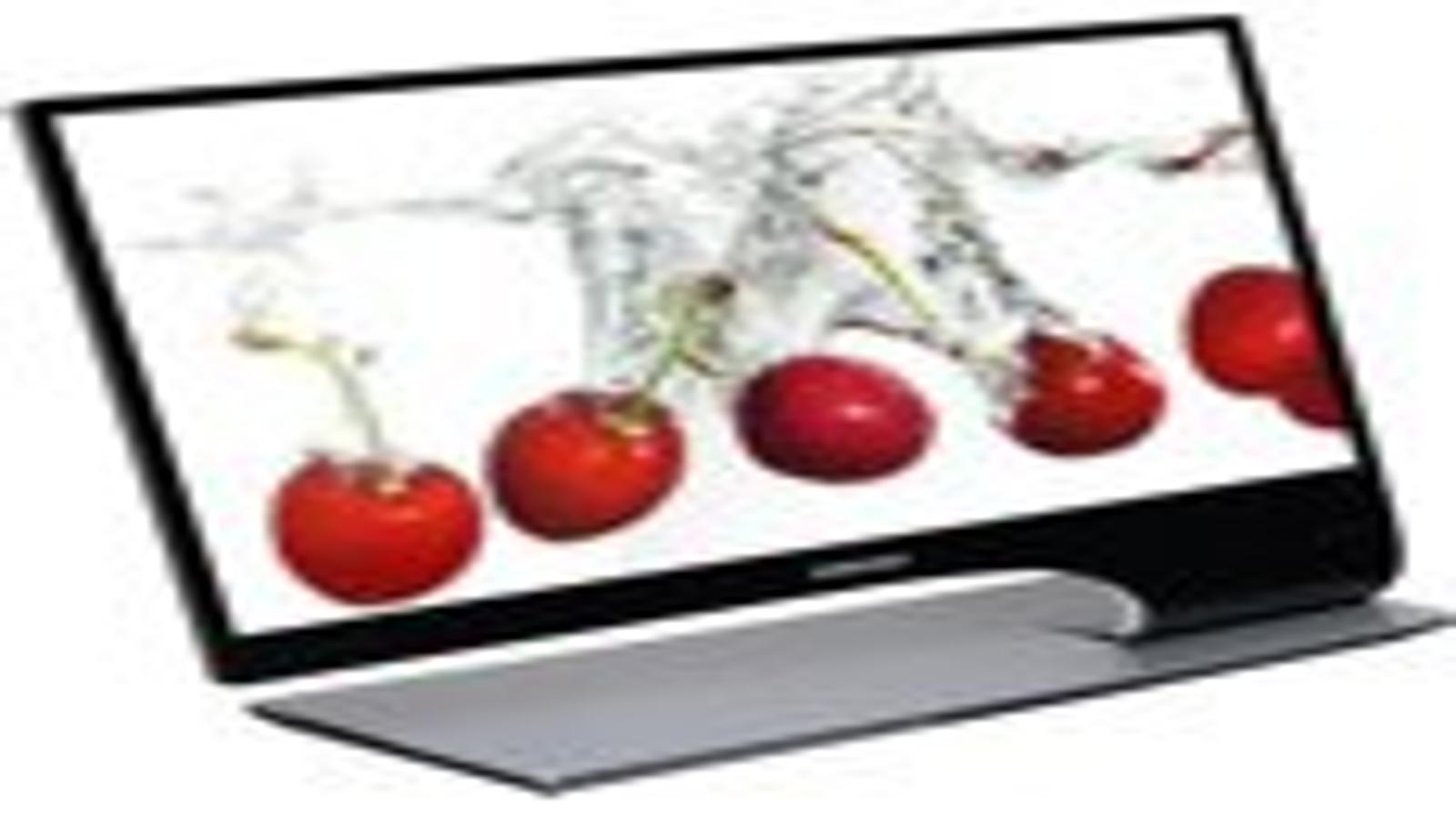

Дизайн монитора очень необычен — широкое плоское основание и закрепленный с одного края очень тонкий блок экрана. Выглядит стильно. Фронтальная панель изготовлена из черного пластика с зеркально-гладкой поверхностью (возможно пластик не «голый», а с покрытием). Задняя панель и верх основания изготовлены из тонкого алюминия с матовой поверхностью, низ основания — из черного матового пластика. Поверхность экрана твердая, черная и зеркально-гладкая, с высокоэффективным антибликовым фильтром.

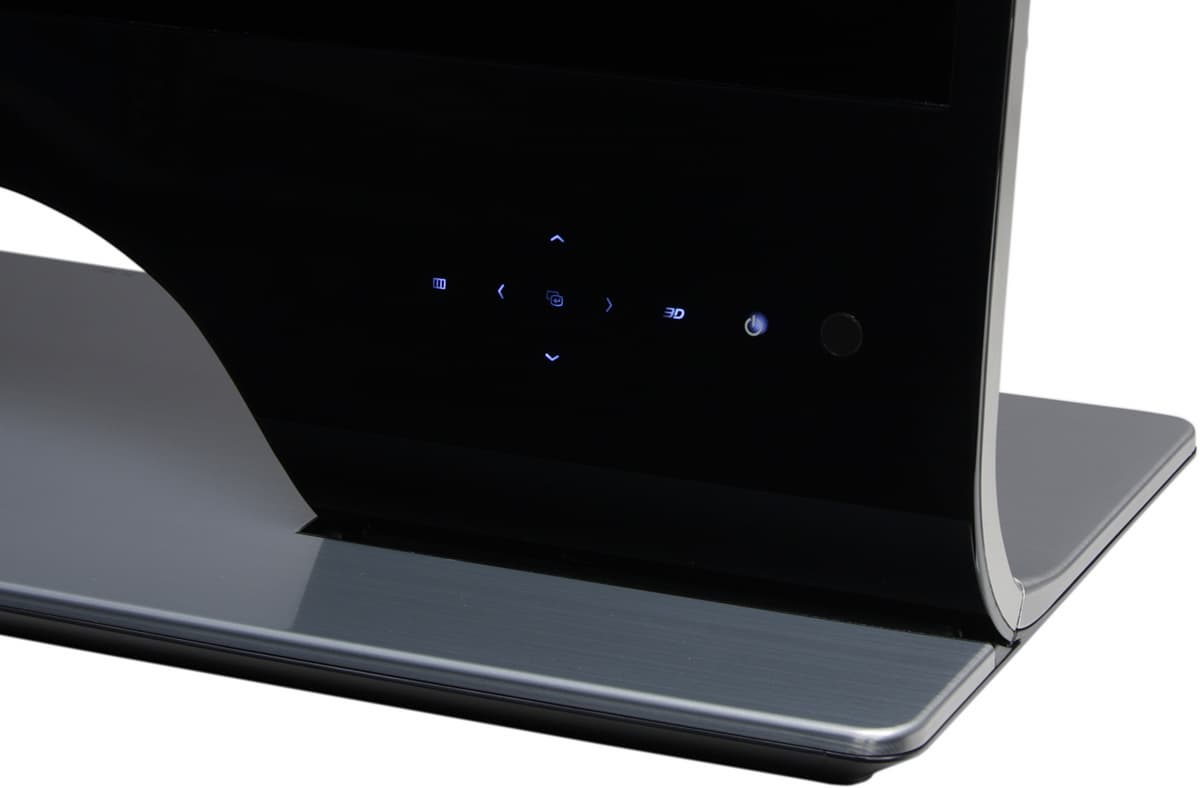

Сенсорные кнопки управления расположены в области перехода блока экрана в основание. Белым значком обозначена только кнопка питания. Правее нее находится окошко одного из двух датчиков (или обоих сразу) — присутствия и освещенности.

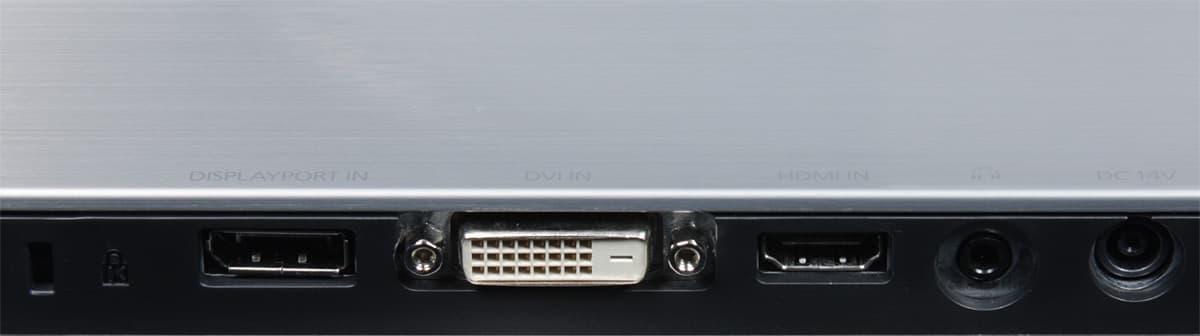

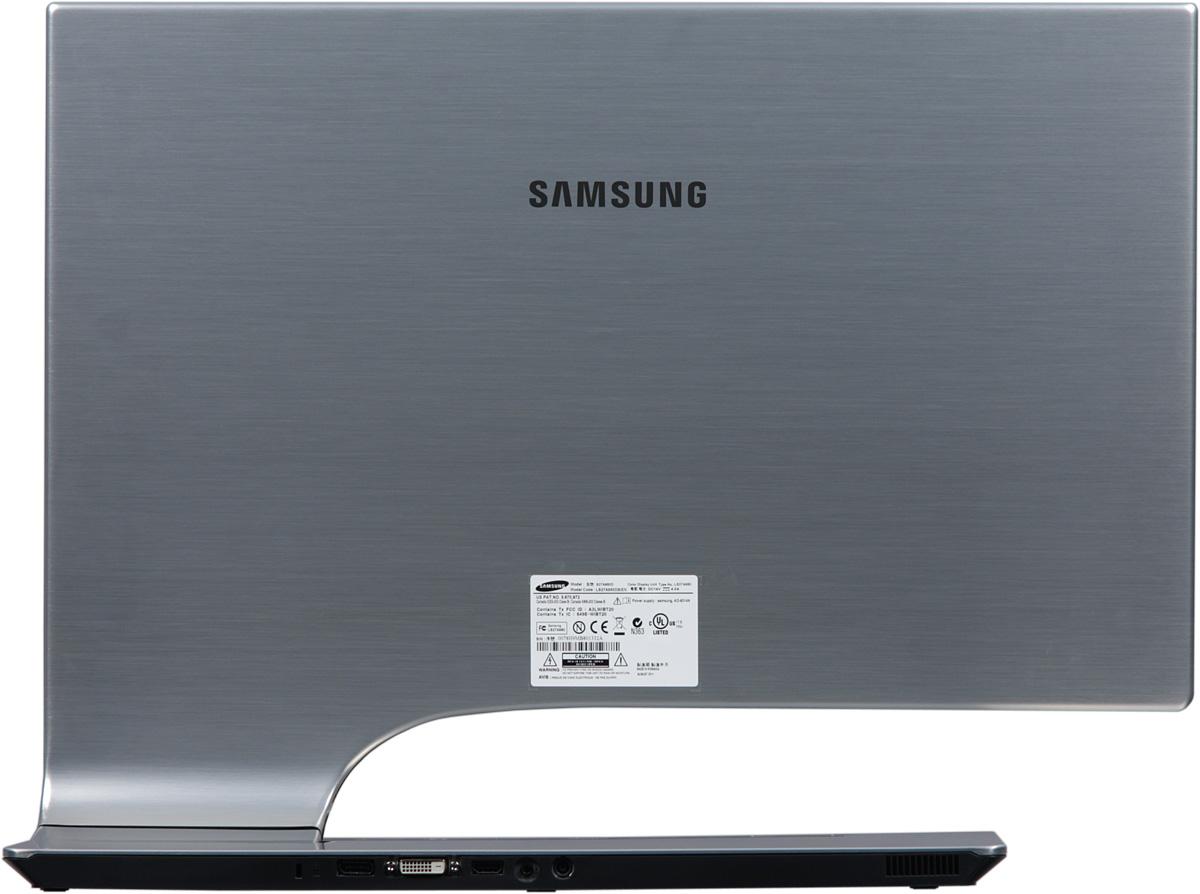

Все разъемы, включая разъем для замка Кенсингтона, расположены сзади на узком торце основания. Правее можно заметить решетку, за которой нет вентилятора, но, возможно, он присутствует в модели с ТВ-тюнером.
В комплект поставки входит черная пластиковая стяжка и площадка с клейким основанием. С помощью этих нехитрых приспособлений можно зафиксировать отходящие кабели (непонятно на чем: на столе за монитором?). Блок экрана можно отклонять назад от почти вертикального положения.

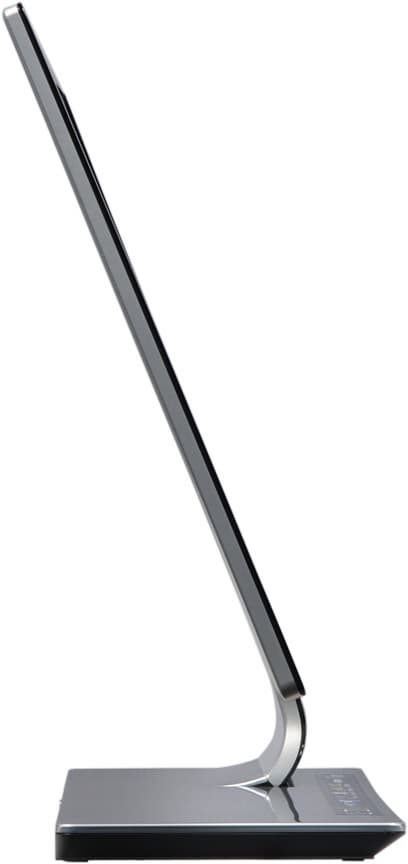

Шарнир относительно тугой и вся конструкция не очень жесткая. Основание подставки имеет большую площадь, что обеспечивает хорошую устойчивость монитора. Верхняя поверхность основания ровная и горизонтальная — на него можно класть разную мелочь, утилизировав тем самым занимаемую на столе площадь. Снизу основания по углам размещены четыре резиновые ножки-таблетки, в центре есть еще два посадочных места для ножек, но их туда не поместили. При этом основание прогибается так, что в центре опирается на эти посадочные места, в итоге монитор легко вращается на гладкой поверхности стола. Было ли так и задумано, или является следствием экономии на двух ножках — неизвестно.
Коммутация
Монитор оснащен только цифровыми входами — DVI-D (HDCP поддерживается), HDMI и DisplayPort. Если сигнал с текущего входа пропадает, то монитор автоматически пытается переключиться на другой вход, но это поведение можно отключить в меню установок. Забывчивым или любителям смотреть кино на сон грядущий пригодится таймер автоматического отключения (1—23 часа с шагом в 1 час). Входы HDMI и DisplayPort способны принимать цифровые аудиосигналы (только двухканальный LPCM), которые выводятся после преобразования в аналоговый вид через выход на наушники — гнездо миниджек 3,5 мм. Громкости в случае 32-омных наушников более чем достаточно, качество звука неплохое, но самых низких частот, похоже, нет, и, видимо, присутствуют некие искажения, зато в паузах шума не слышно. Монитор оснащен внешним блоком питания. При работе заметно греется только правая часть основания в дальней от пользователя области.
Меню, управление, дополнительные функции и ПО из комплекта
Белого цвета индикатор состояния неяркий. Он светится при работе монитора, мигает в режиме ожидания и не горит, когда монитор выключен. Подсветка (тоже белая) кнопок, когда ими не пользуются, немного приглушается, но совсем не отключается. Навигация по меню относительно удобная и быстрая. Запоминается последняя страница, к которой обращался пользователь, но не настройка на ней.

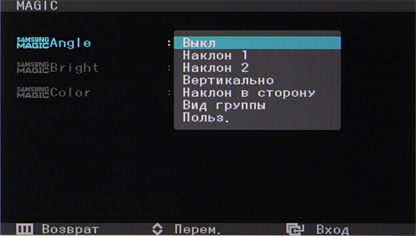

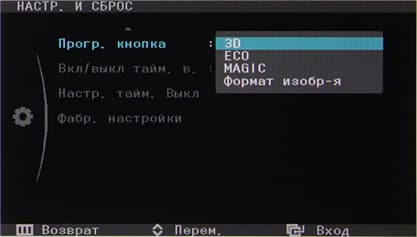

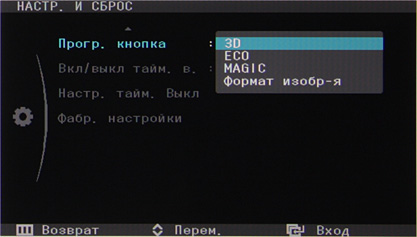

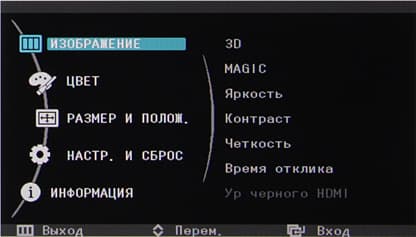

В нижней строчке меню выводится подсказка по текущим функциям кнопок. При настройке изображения меню остается на экране, что слегка мешает оценке вносимых изменений. Когда нет меню, то кнопки вниз и вверх отвечают за вызов настройки яркости; вправо и влево — громкости, если активным является подключение по DisplayPort или по HDMI; кнопка 3D — быстрый переход к 3D-установкам, к установкам функций энергосбережения, к выбору профилей изображения или к выбору формата изображения (что именно — указывается в меню);

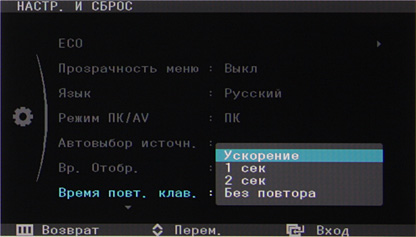

кнопка ввод — переключение между источниками сигнала. Скорость автоповтора при долгом нажатии на кнопку устанавливается в меню (с ускорением, 1 с, 2 с или отключен).

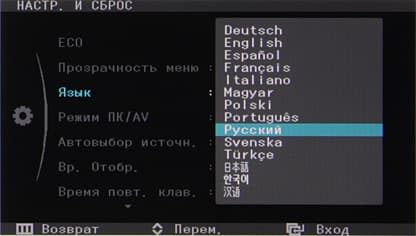

При необходимости можно выбрать полупрозрачный фон меню и изменить тайм-аут автоматического выхода из меню. Есть русская версия экранного меню.
Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык хорошее. На прилагаемом CD-ROM есть руководство на нескольких языках (PDF-файлы, русская версия присутствует), драйвера (INF- и CAT-файлы и профиль ICM) и установщик ПО TriDef 3D 1.1 — стереоскопического драйвера для игр.

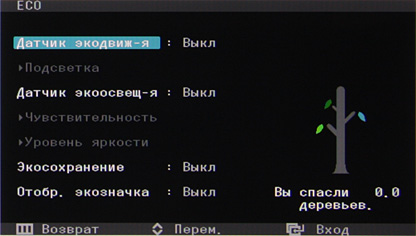

В мониторе есть несколько «экологических» функций, помогающих уменьшить расход электроэнергии.
Датчик экодвиж-я — уменьшение яркости или выключение монитора через заданный промежуток отсутствия пользователя (задействован датчик присутствия). Датчик экоосвещ-я — уменьшение яркости при понижении внешней освещенности (несколько уровней, задействован датчик освещенности). Экосохранение — принудительное уменьшение максимальной яркости до 75% и 50%. Чтобы пользователю было интереснее экономить, за сэкономленные Ватт-часы начисляются спасенные деревья.

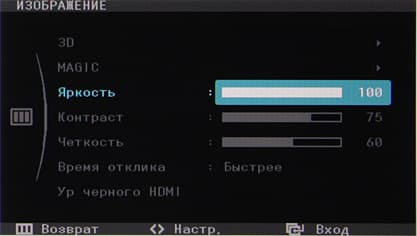

Есть настройки Яркость, Контраст и Четкость.
Список MagicBright — это 2 или 3 нередактируемых профиля с сочетаниями Яркость/Контраст, один пользовательский, а при выборе профиля Автоконтраст или Динамический блокируются большинство настроек, и включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных). Параметр Время отклика отвечает за режимы разгона матрицы. Список MagicColor — это два предустановленных профиля цветокоррекции и демонстрационный режим, в котором в одной половине экрана отображается результат коррекции картинки, в другой — изображение без коррекции. Функция MagicAngle позволяет уменьшать искажения при взгляде под углом, ее работу мы рассматривали в статье про ЖК-монитор Samsung SyncMaster BX2350.

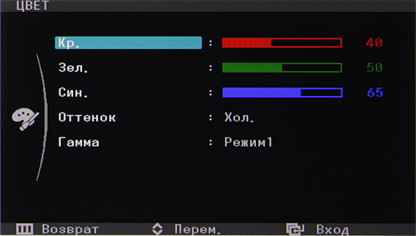

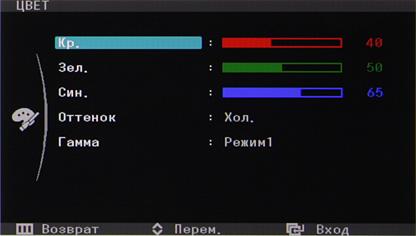

Настройка Оттенок — это список из трех предустановленных профилей цветовой температуры и одного пользовательского, в котором можно регулировать усиление красного, зеленого и синего цветов. Параметр Гамма определяет текущий профиль гамма-коррекции.

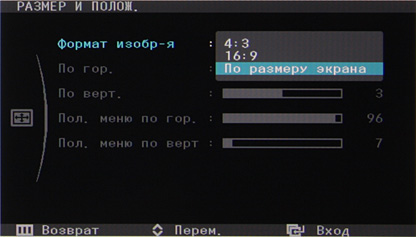

Режимов геометрической трансформации несколько: можно или сохранить исходные пропорции изображения (Авто), вписав его в экран, или принудительно растянуть на весь экран (Широкий). При включении режима AV картинку можно принудительно привести к формату 4:3 с небольшим оверсканом (вписав в экран по высоте), растянуть на весь экран без (По размеру экрана) или с небольшим оверсканом (режим 16:9).
Внешняя поверхность матрицы зеркально гладкая, поэтому, даже несмотря на антибликовый фильтр, источники света, расположенные за пользователем, будут отражаться в экране. Зато картинка выглядит очень четкой и контрастной, и нет никакого намека на «кристаллический» эффект (микроскопическая вариация яркости), который часто встречает в случае матриц с матовой поверхностью.
Поддерживается разрешение до 1920 на 1080 пикселей при 120 кадр/с и только при HDMI-подключении максимальная частота кадров составляет 60 кадр/с. При этом разрешении четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся идеально, без потери цветовой четкости. Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Подключение — HDMI. Тонкие градации оттенков различаются как в светах, так и в тенях (небольшой завал не выходит за «безопасные» границы). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. При масштабировании из низких разрешений артефактов не появляется, но зубчатые границы почти не сглаживаются. Независимо от типа сигнала геометрическая трансформация выполняется правильно, согласно выбранному режиму. Чересстрочные сигналы стандартного разрешения — 576i/480i — не поддерживаются. Монитор воспринимает сигналы 576p, 480p, 720p, 1080i и 1080p. В случае 1080i изображение выводится по полям. 1080p (Full HD) при 24 кадр/с поддерживается и в этом режиме кадры имеют одинаковую длительность. При подключении по DVI с помощью кабеля переходника с HDMI на DVI поддерживаются те же режимы, что и в случае HDMI-подключения.
Тестирование ЖК-матрицы
Оценка качества цветопередачи

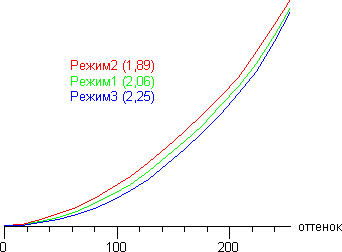

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — показатель аппроксимирующей степенной функции):

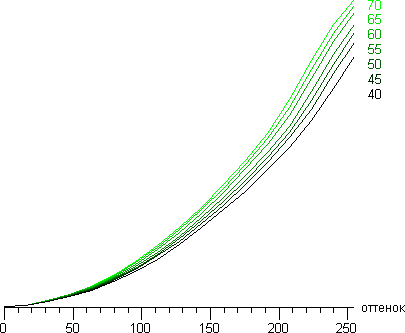

Заметим, что настройку Контраст мы установили в 40, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. Графики ниже показывают, как меняется гамма-кривая при уменьшении значения Контраст:

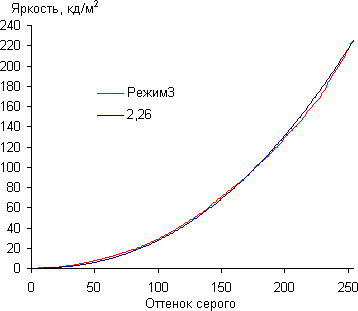

Реальная гамма-кривая ближе всего к стандартной при значении Гамма = Режим3, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

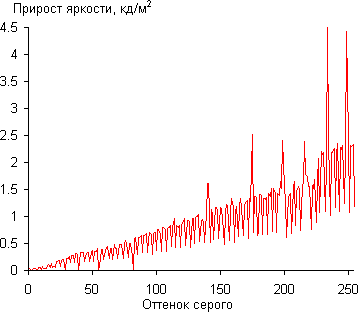

Равномерность роста прироста яркости в целом сохраняется, но вариации большие и не каждый следующий оттенок значимо ярче предыдущего. При этом аппроксимирующая показательная функция немного отклоняется от реальной гамма-кривой:

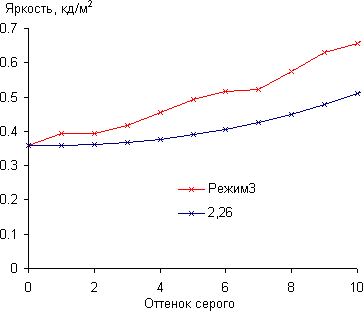

Различимость темных градаций оттенков хорошая:

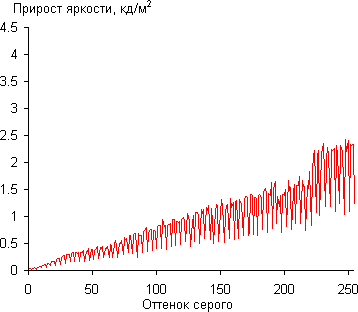

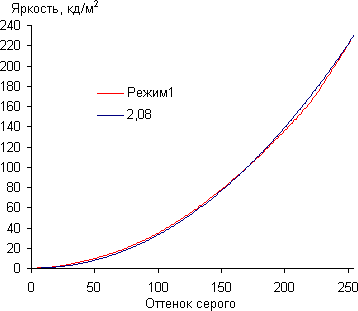

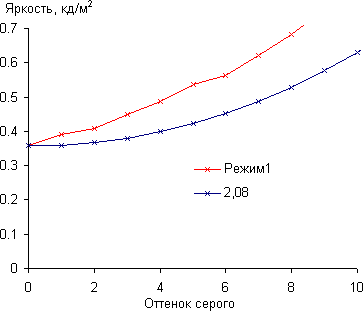

При значении Гамма = Режим1, рост прироста равномерней и каждый следующий оттенок значимо ярче предыдущего в том числе и в тенях:
Возможно, именно Режим1 является естественным для данной матрицы, а в Режим3 выполняется дополнительна цифровая коррекция гамма-кривой.
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват близок к sRGB:

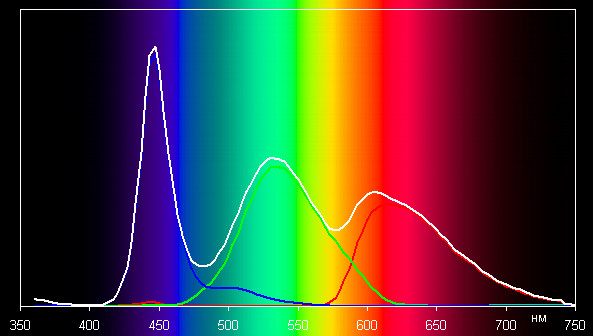

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов):

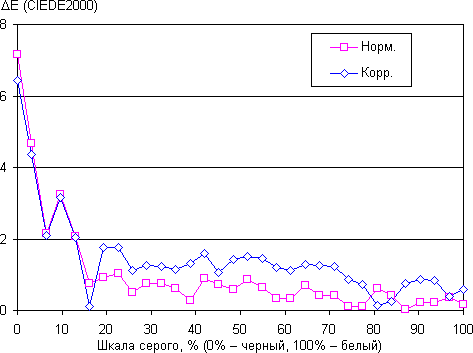

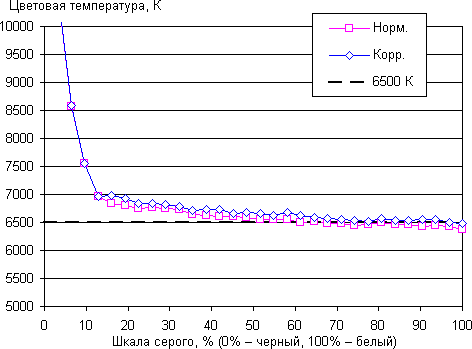

Компоненты цветов имеют характерный для устройств со светодиодными источниками вид с широкими колоколообразными полосами. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) при Оттенок = Норм. и после ручной коррекции настройками усиления трех основных цветов (также мы уменьшили значение Контраст до 40, чтобы избежать перегиба гамма-кривой). Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая:
Видно, что при Оттенок = Норм. цветопередача чуть-чуть отличается от стандартной (цветовая температура немного ниже 6500 К). Ручная коррекция позволила точно отстроить точку белого, но не устранила тенденцию роста цветовой температуры с уменьшением яркости оттенков.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,37 кд/м² | −13,6 | 12,6 |
| Яркость белого поля | 285 кд/м² | −17,6 | 16,7 |
| Контрастность | 771:1 | −13,9 | 15,2 |

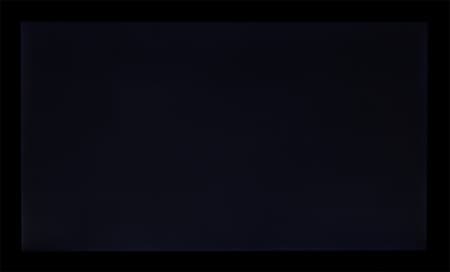

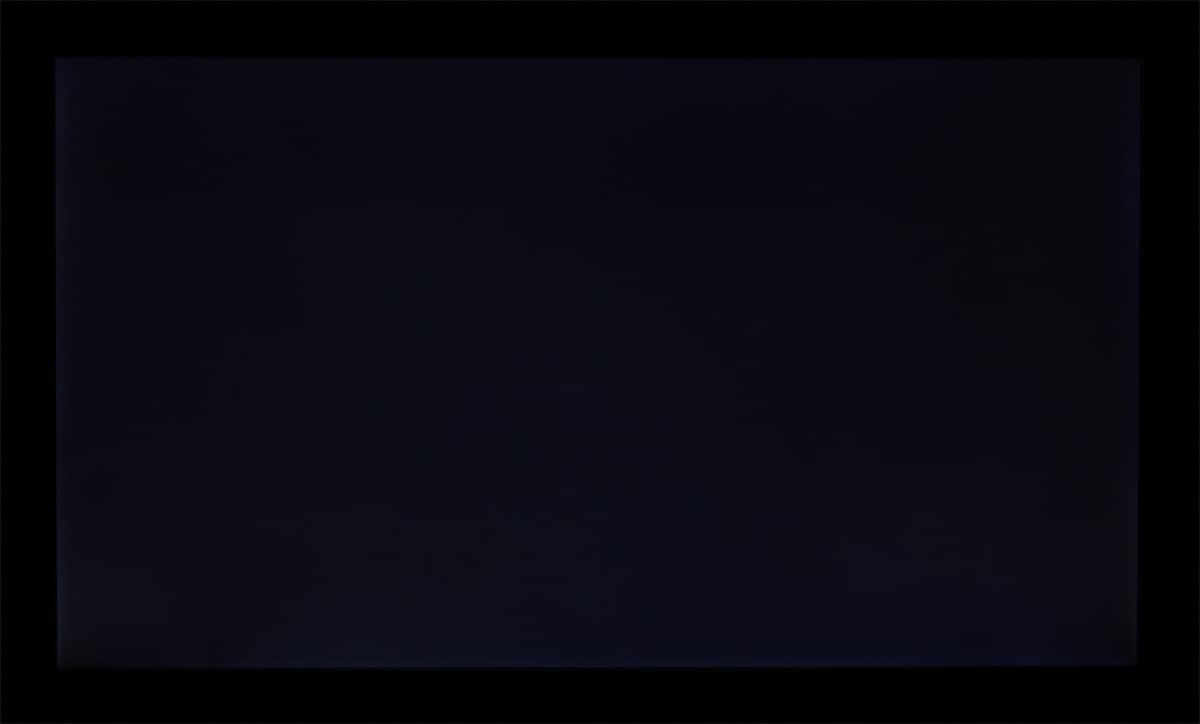

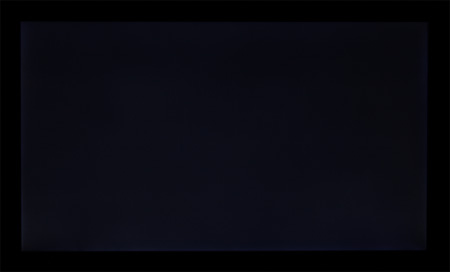

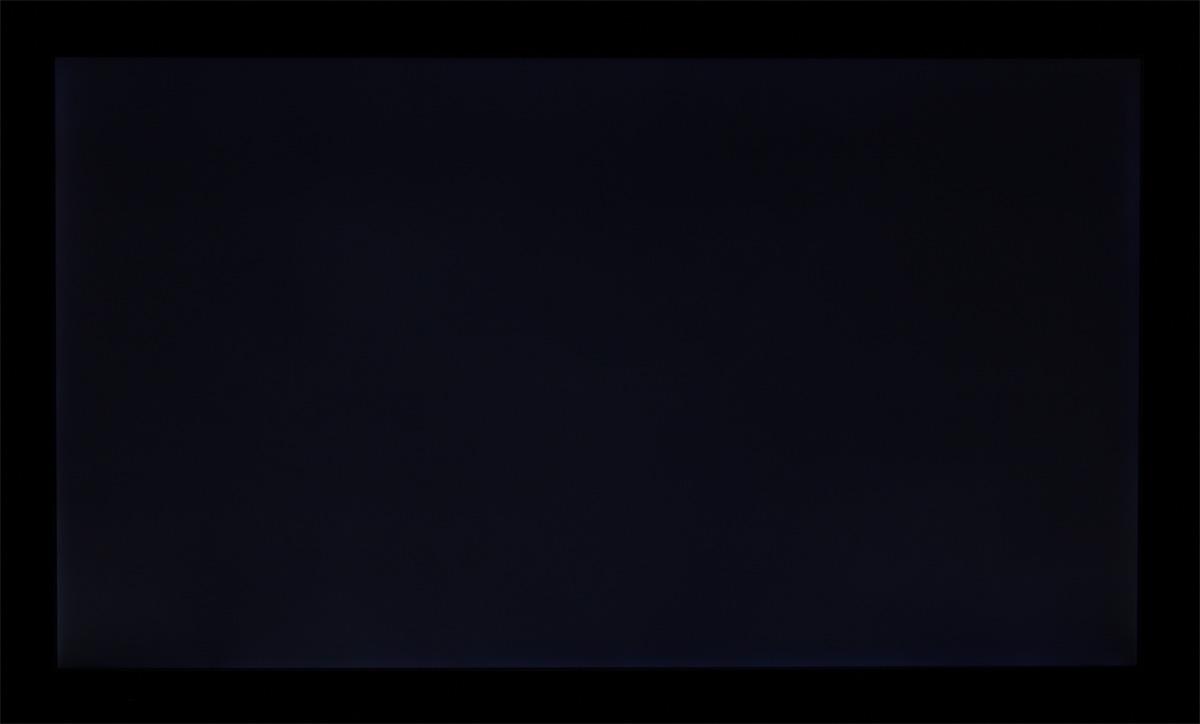

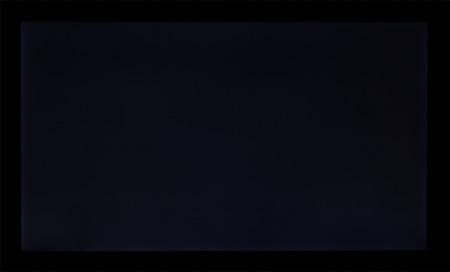

Аппаратные измерения показали приемлемую равномерность параметров. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:
Видно, что близко к краям экрана есть несколько областей, где уровень черного немного повышается, но в целом равномерность засветки черного поля хорошая.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».
| Настройка Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 292 | 45 |
| 50 | 176 | 32 |
| 0 | 67 | 19 |
В режиме ожидания монитор потребляет 1,3 Вт, в выключенном состоянии — 1,2 Вт.
Яркость монитора меняется именно яркостью подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно благодаря высокой частоте модуляции — 180 Гц.
Определение времени отклика и задержки вывода

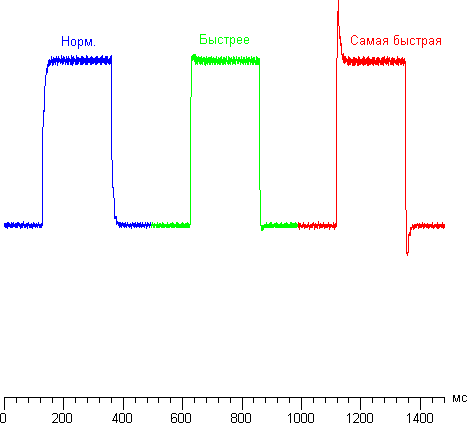

Время отклика при переходе черный-белый-черный равно 4,9 мс (3,7 вкл. + 1,2 выкл.). Без разгона переходы между полутонами происходят в среднем за 16,7 мс в сумме (от серого к серому и обратно), в режиме Быстрее — за 9,5 мс, а в Самая быстрая — за 6,1 мс (на переход черный-белый-черный разгон практически не влияет). Как видно из графиков, без разгона на фронтах переходов всплесков нет, в Быстрее пики появляются, в Самая быстрая пики выражены еще сильнее. Для иллюстрации ниже приведены графики полутонового перехода между оттенками 40% и 60% в различных режимах. Для наглядности они построены на одной оси последовательно:
Визуально даже максимальный разгон не приводит к видимым артефактам.
Задержка вывода изображения относительно ЭЛТ-монитора (в режиме 1920 на 1080 при 60 Гц) при DVI-подключении составила 8,6 мс, при HDMI — 13,4 мс.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.
 |  |
| В вертикальной плоскости. | В горизонтальной плоскости. |
 |  |
| Контрастность. | Яркость черного поля. |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −31/31 |
| Горизонтальное | −44/44 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° приближается к отметки 10:1, но так и не опускается ниже. В целом по углам обзора матрица этого монитора является одним из лучших вариантов среди TN.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0 (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, что чистые красный и зеленый цвета меняются несильно, а синий и светлые оттенки претерпевают значительные отклонения.
Тестирование в стереоскопическом режиме

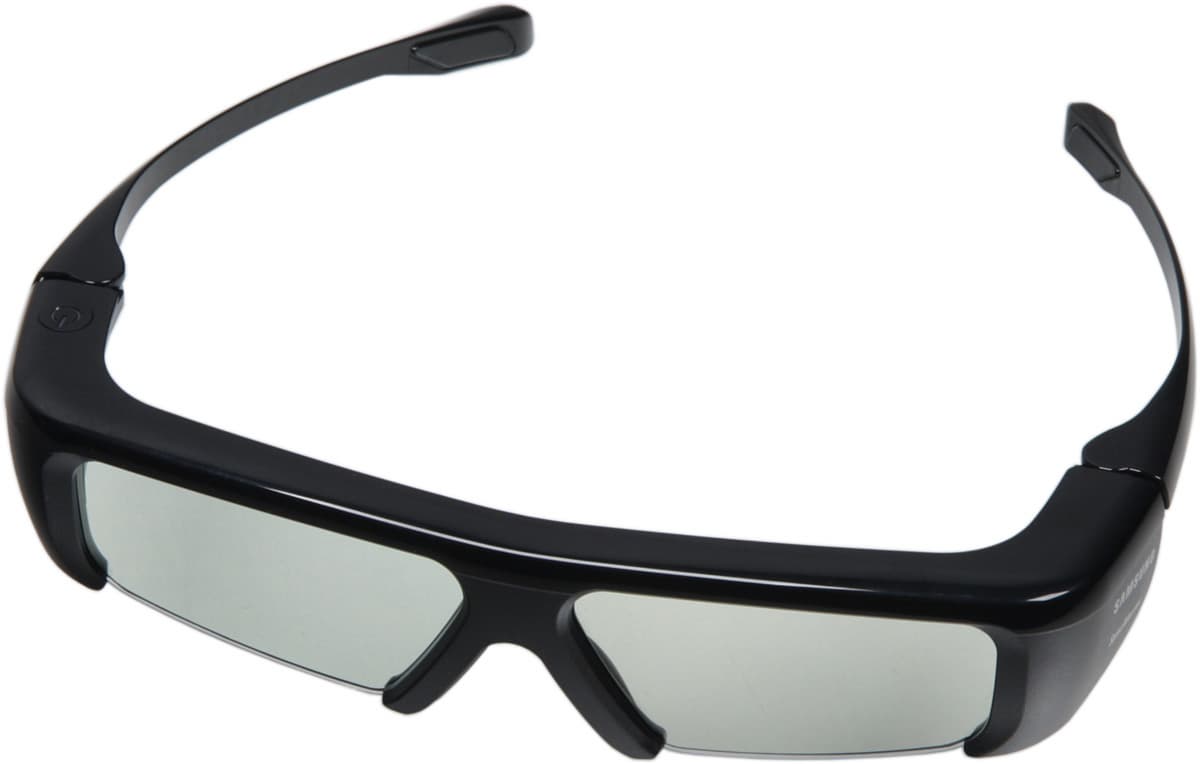

Для просмотра в стереоскопическом режиме нужны активные очки. Одна пара прилагается:
Очки легкие (35,4 г с элементом питания), носить их не утомительно, в том числе и поверх корректирующих очков. Очки имеют хорошую обзорность. Элемента питания хватает на 70 часов работы. Очки включаются кнопочкой сверху, выключаются ей же или через какое-то время после пропадания синхросигнала, который, кстати, радиочастотный (2,4 ГГц). Рекомендуемое расстояние просмотра находится в диапазоне от 0,5 до 3 м. Стекла имеют высокую прозрачность — коэффициент пропускания составляет 37±2% (это, как и предыдущие величины в этом абзаце являются данными производителя). Наши измерения дали коэффициент пропускания в 39%, что вписывается в указанный диапазон. Хорошая прозрачность, видимо, достигнута за счет удаления первого поляризатора — используется поляризация самого экрана, поэтому эти очки, по идее, могут работать только с ЖК-мониторами и телевизорами.
Монитор поддерживает несколько способов приема стереопары: упакованные кадры (Frame packing), когда передаются два полных кадра для обоих глаз (режимы 1080p при 24 кадр/с и 720p при 50/60 кадр/с), два совмещенных формата — по горизонтали (в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго), и по вертикали (похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половинках кадра), а также последовательный прием кадров для правого и левого глаза в разрешении до 1920 на 1080 с суммарной частотой 100/120 кадр/с. Режим Frame packing определяется автоматически, совмещенные и покадровый режимы можно принудительно выбрать в меню. Есть возможность поменять ракурсы местами и включить вывод только в режиме 2D. Есть режим автоматического преобразования обычной «плоской» картинки в стереоскопическую, но эту функцию мы не тестировали. Чтобы получить в играх стереоскопическую картинку предлагается использовать драйвер TriDef 3D 1.1, который есть на CD из комплекта поставки. Впрочем, есть и другие варианты, но рассмотрение данного вопроса выходит за рамки статьи.

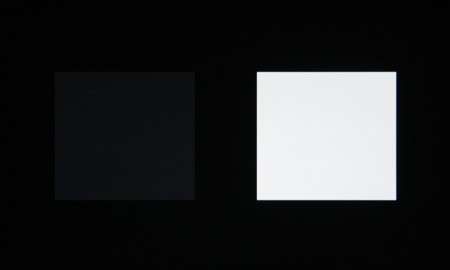

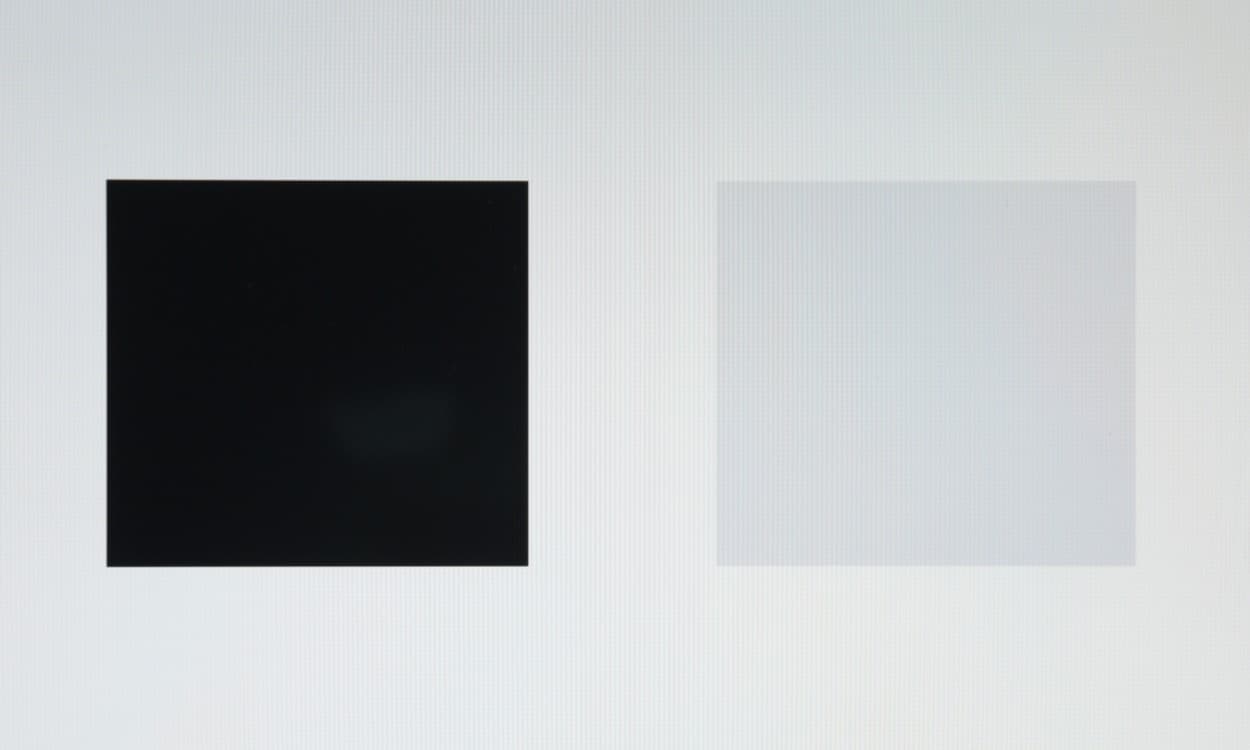

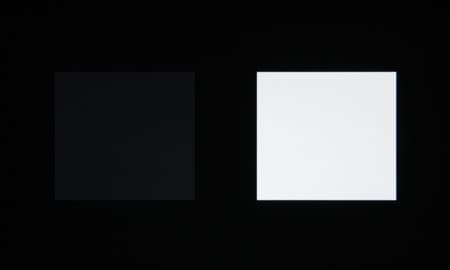

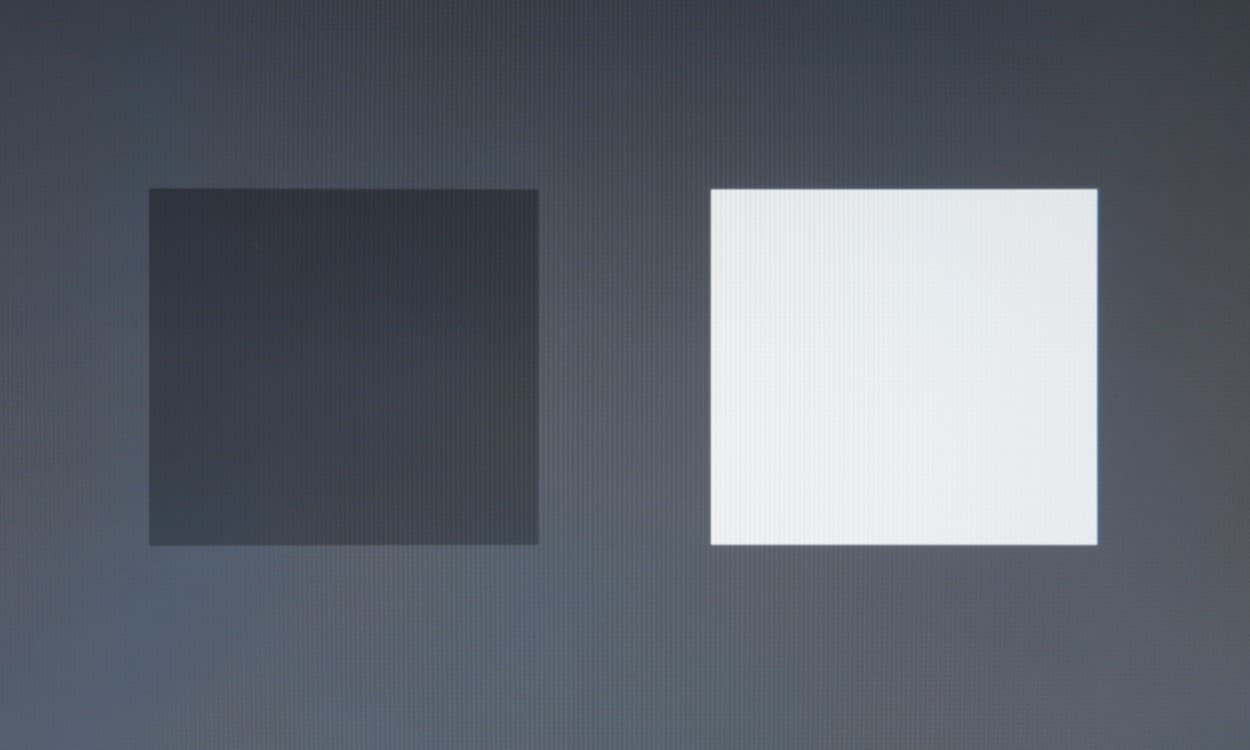

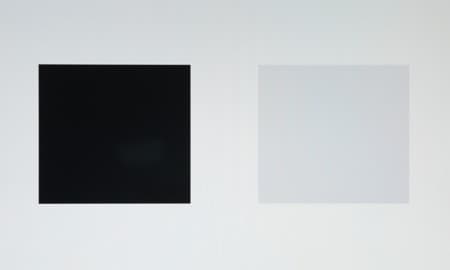

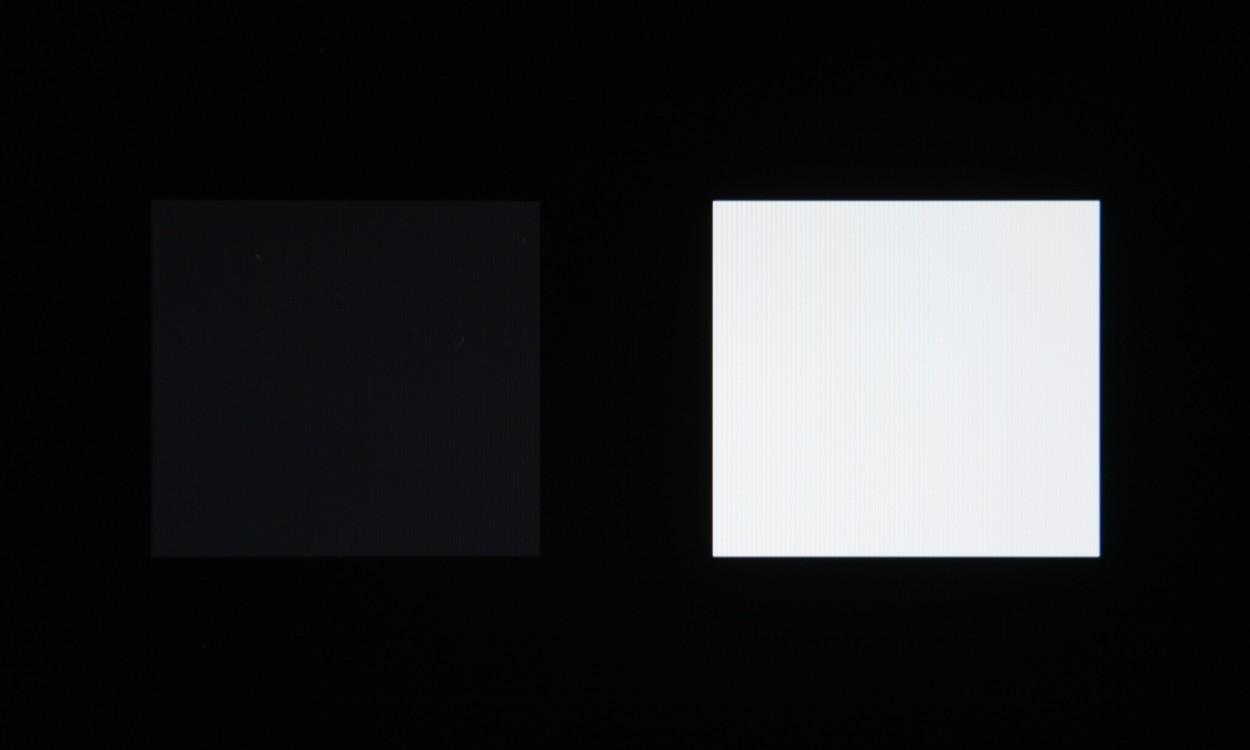

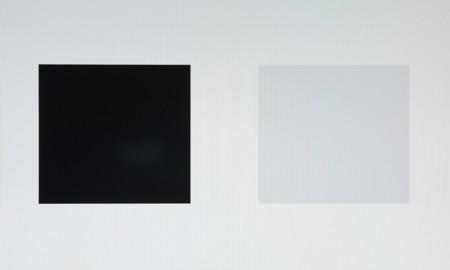

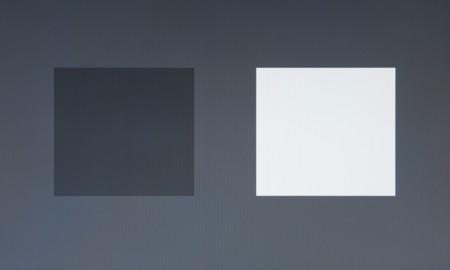

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным квадратом на белом фоне, с белым квадратом на черном фоне и со светло-серым квадратом на темно-сером фоне. В стереопарах квадраты были смещены относительно друг друга, поэтому при просмотре через очки при 100-процентном разделении можно было бы видеть только один квадрат. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.
Видно, что разделение не идеальное во всех трех случаях. Заметим, что на темных участках изображения иногда можно увидеть блик от самих очков, что является следствием зеркальной гладкости матрицы. Этот блик можно заметить на приведенной выше фотографии черного квадрата на белом фоне. Комплектные очки имеют относительно узкий угол обзора, в котором сохраняется хорошее разделение ракурсов, то есть смотреть нужно прямо, хотя эта рекомендация и так является универсальной.
В стереоскопическом режиме подсветка монитора переходит в стробоскопический режим с частой импульсов равной частоте кадров (100 или 120 Гц), соответственно максимальная яркость белого поля понижается до 68 кд/м². Мигание подсветки позволяет продлить прозрачный период стекол очков, что дает некоторый прирост яркости в стереоскопическом режиме. Тем не менее при регистрации через одно стекло очков мы получили яркость белого поля в 26 кд/м². Нужно учесть, что воспринимаемая яркость изображения не уменьшается при закрытии одного глаза, поэтому для оценки максимально возможной воспринимаемой яркости в стереоскопическом режиме полученное значение нужно умножить на 2, что дает 52 кд/м² или примерно 18% от максимальной яркости в обычном режиме.
В качестве субъективного теста мы отсмотрели подборку стереоскопических фотографий, а также ряд фрагментов фильмов с дисков Blu-ray 3D. Впечатления в целом положительные. Картинка достаточно яркая, на некоторых сценах перекрестная помеха присутствует, но нельзя сказать, что она сильно мешает восприятию стереоскопического изображения.
Выводы
Монитор вызывающе непохож на типичные устройства отображения, стоящие у пользователей на столах. Уже одна эта особенность сама по себе является большим плюсом, но на этом положительные свойства не заканчиваются. Добавим:
- Кристальная четкость изображения и хорошая цветопередача
- Поддержка стереоскопического режима отображения
- Затворные очки и ПО TriDef 3D 1.1 в комплекте
- Три цифровых видеовхода, в том числе DisplayPort
- Эффективный отключаемый разгон и небольшая задержка вывода
- «Экологические» функции, срабатывающие по датчикам присутствия и освещенности
- Яркость регулируется в широком диапазоне без ущерба для качества изображения
- Поддержка режимов 4:3 и 16:9 с обрезкой краев
- Русифицированное меню
В целом, по совокупности свойств монитор можно считать универсальным устройством отображения — на нем можно смотреть фильмы и играть (в том числе и в 3D-режиме), он подходит для типичной офисной работы и для работы с графикой в том случае, если можно пренебречь зависимостью цветопередачи от угла обзора.
Мы считаем, что монитор Samsung S27A950D заслуживает награду за уникальный дизайн.
