Автоматический стабилизатор напряжения APC Line-R 600


Задача обеспечения стабильного питания далеко не всегда сводится к покупке ИБП с возможностью автономного питания нагрузки в условиях отсутствия сетевого напряжения. Особенно в домашних условиях, и особенно теперь, когда многие пользуются ноутбуками и другими мобильными устройствами, способными вполне сносно переносить даже длительное отключение внешнего питания. Другое дело, что само по себе качество сетевого питания вдалеке от больших городов России зачастую все еще оставляет желать лучшего. Заниженное, а иногда и завышенное напряжение может быть объективным фактором, с которым приходится мириться. Автоматические трансформаторы используются для коррекции этого недостатка вашей среды обитания. В данном обзоре мы рассмотрим такой продукт компании APC.

Описание

У нас на тестировании побывала младшая модель, на 600 В·А, а в линейке также имеется версия мощностью 1200 В·А. Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
160—300 В, 47—63 Гц
Выходное (при работе от батарей) напряжение, частота
220/230/240 В (настраиваемое)
Автоматический регулятор напряжения
да
Выходная мощность (заявленная)
600 В·А (ток не более 2,6 А)
Выходная мощность (активная, протестированная)
700 Вт
Форма выходного сигнала
синусоида
Время автономной работы от батареи для стандартного ПК
Функция запуска оборудования без подключения к электросети
Тип, напряжение и емкость батареи
Время перезарядки батареи
Индикация
Звуковая сигнализация
Самодиагностика
при включении
Фильтрация импульсных помех
300 Дж, 55 дБ
Защита от перегрузки
Автоматический предохранитель
Выходные разъемы
3 евророзетки
Защита линий передачи данных
нет
Интерфейс
Размеры (Ш×Г×В)
118×214×148 мм
Вес
3,1 кг
Шум (заявленный)
Условия работы
влажность 0—95% (без конденсации)
температура от 0 до +45 °C
Описание на сайте производителя
APC Line-R 600VA

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон

Гарантийный срок эксплуатации: 2 года

Внешний вид

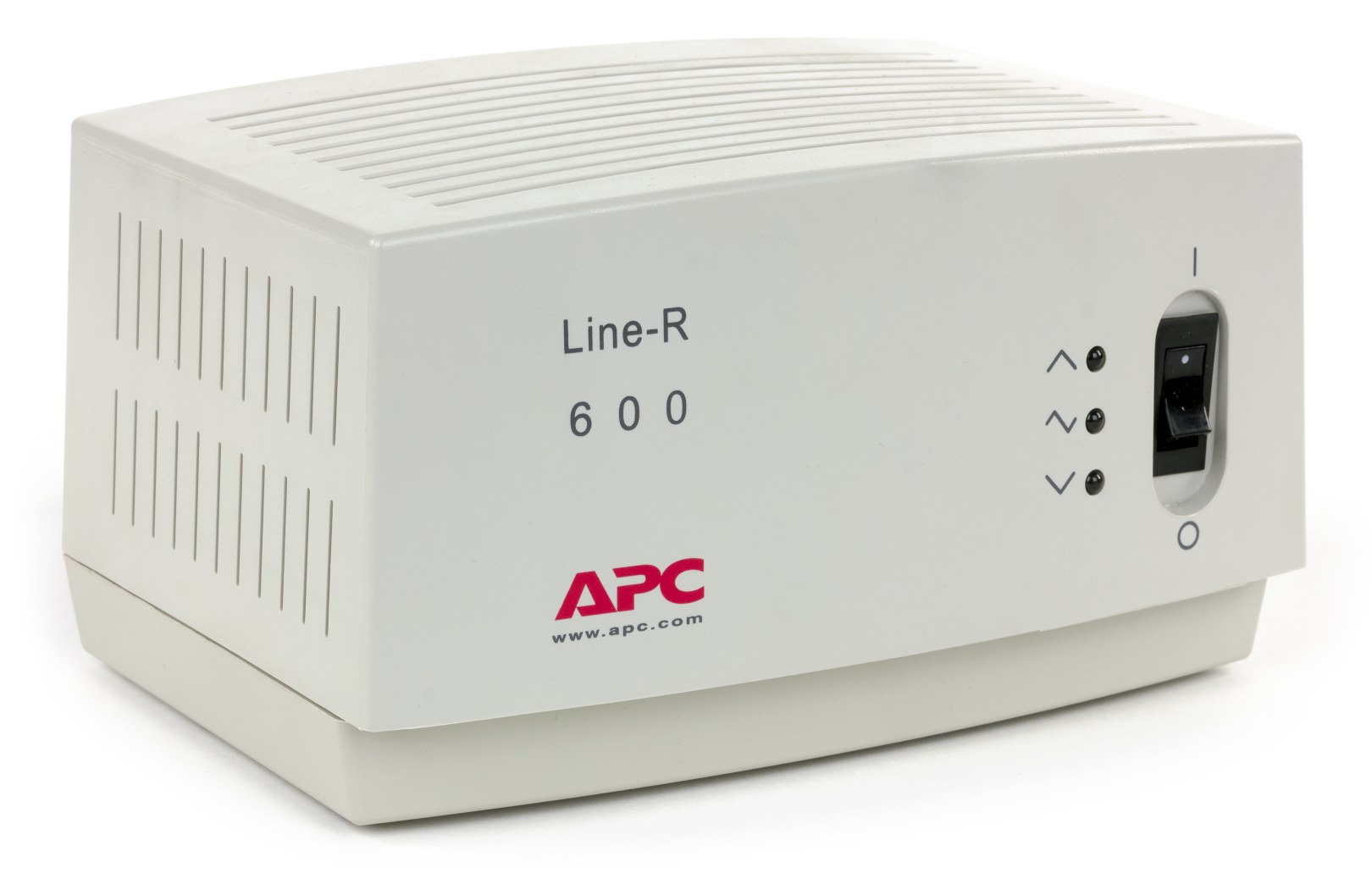

общий вид

Устройство весьма компактно, не занимает даже половины объема традиционного ИБП «башенного дизайна», весит также в 2-3 раза меньше. И если не считать щелчков реле (при переключении между обмотками трансформатора), не издает никаких посторонних звуков во время работы. На лицевой стороне располагается клавиша включения и световые индикаторы, которые подскажут пользователю, какова текущая ситуация в его сети.

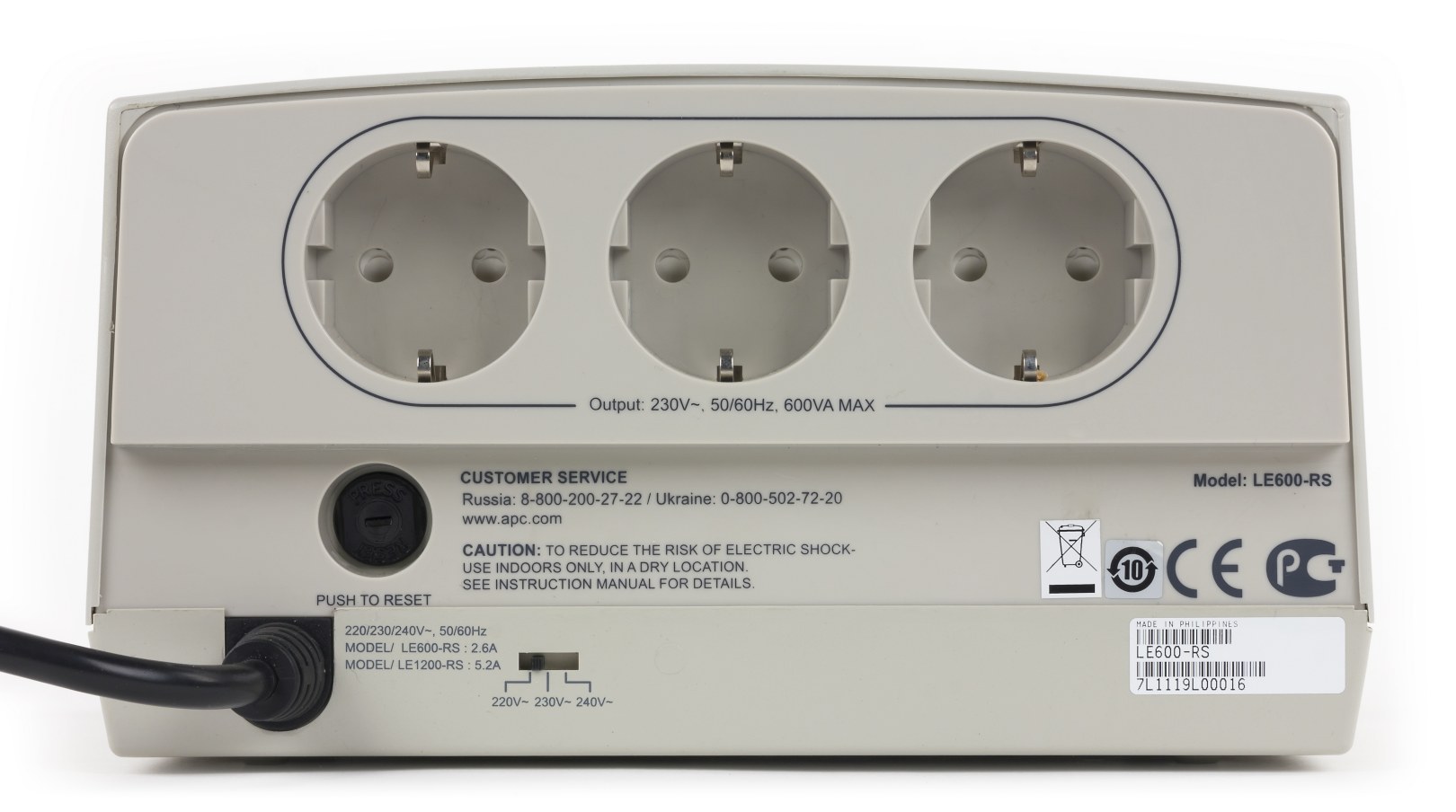

задняя панель

На задней панели имеются 3 стандартные евророзетки и переключатель уровня выходного напряжения. Пользователь имеет возможность выбирать из трех значений: 220, 230 и 240 В. Для защиты от перегрузки и короткого замыкания предусмотрен автоматический предохранитель.

Внутреннее устройство

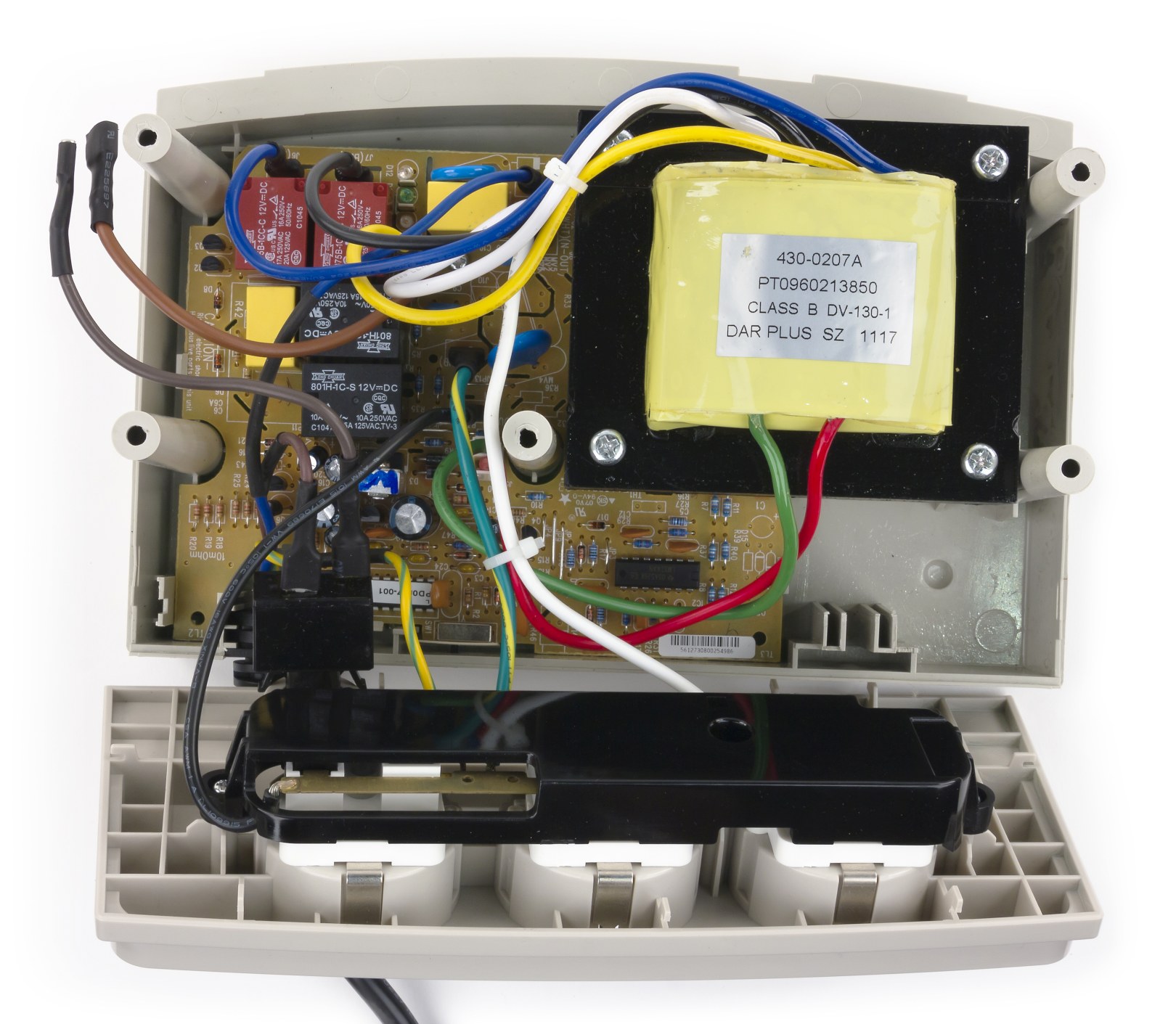

внутреннее устройство

Внутри корпуса достаточно просторно: нижнюю часть занимает плата, над ней установлен главный компонент стабилизатора: трансформатор с переключаемыми обмотками.

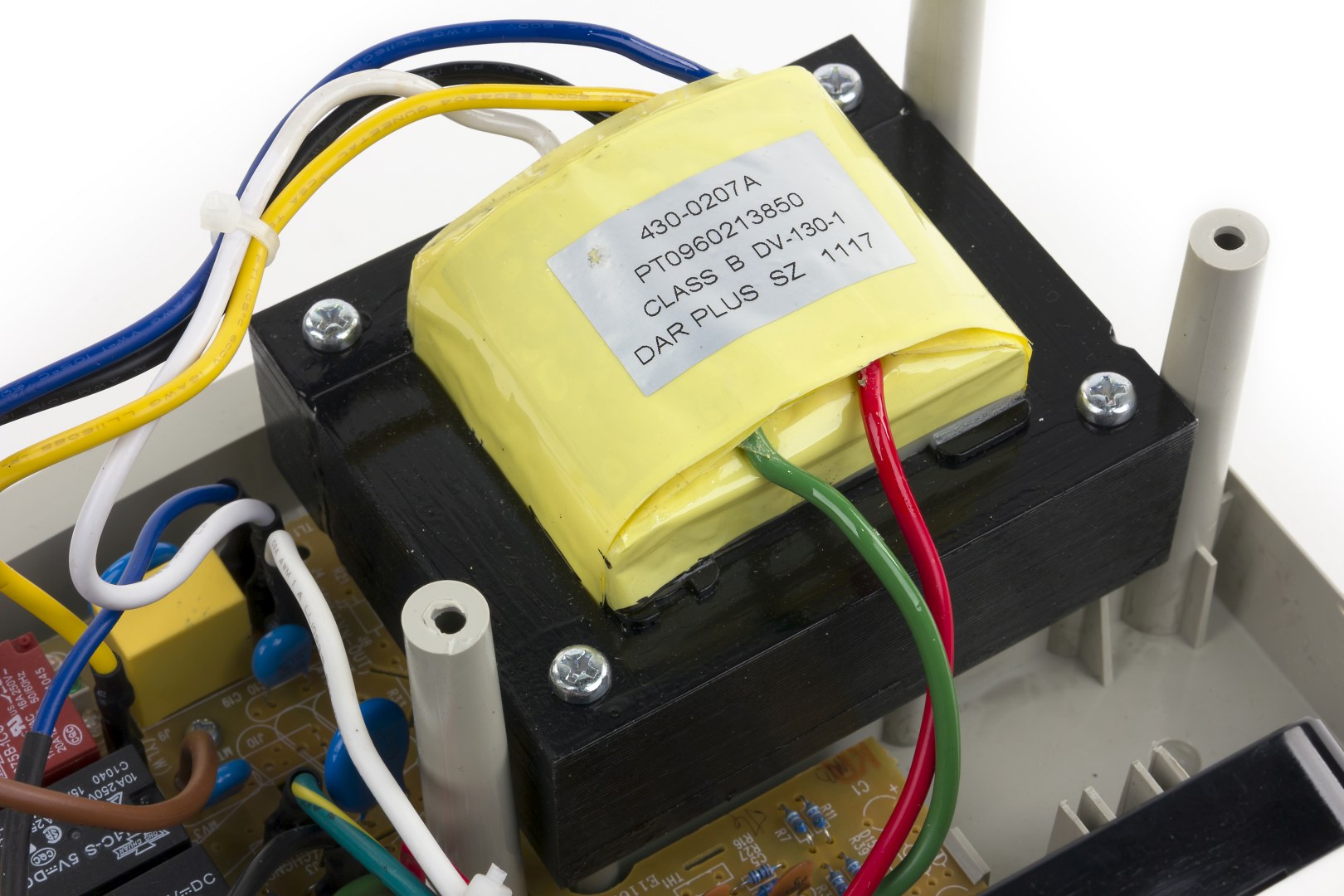

внутреннее устройство

Весьма распространенная модель трансформатора, встречающаяся также в ИБП под маркой Ippon.

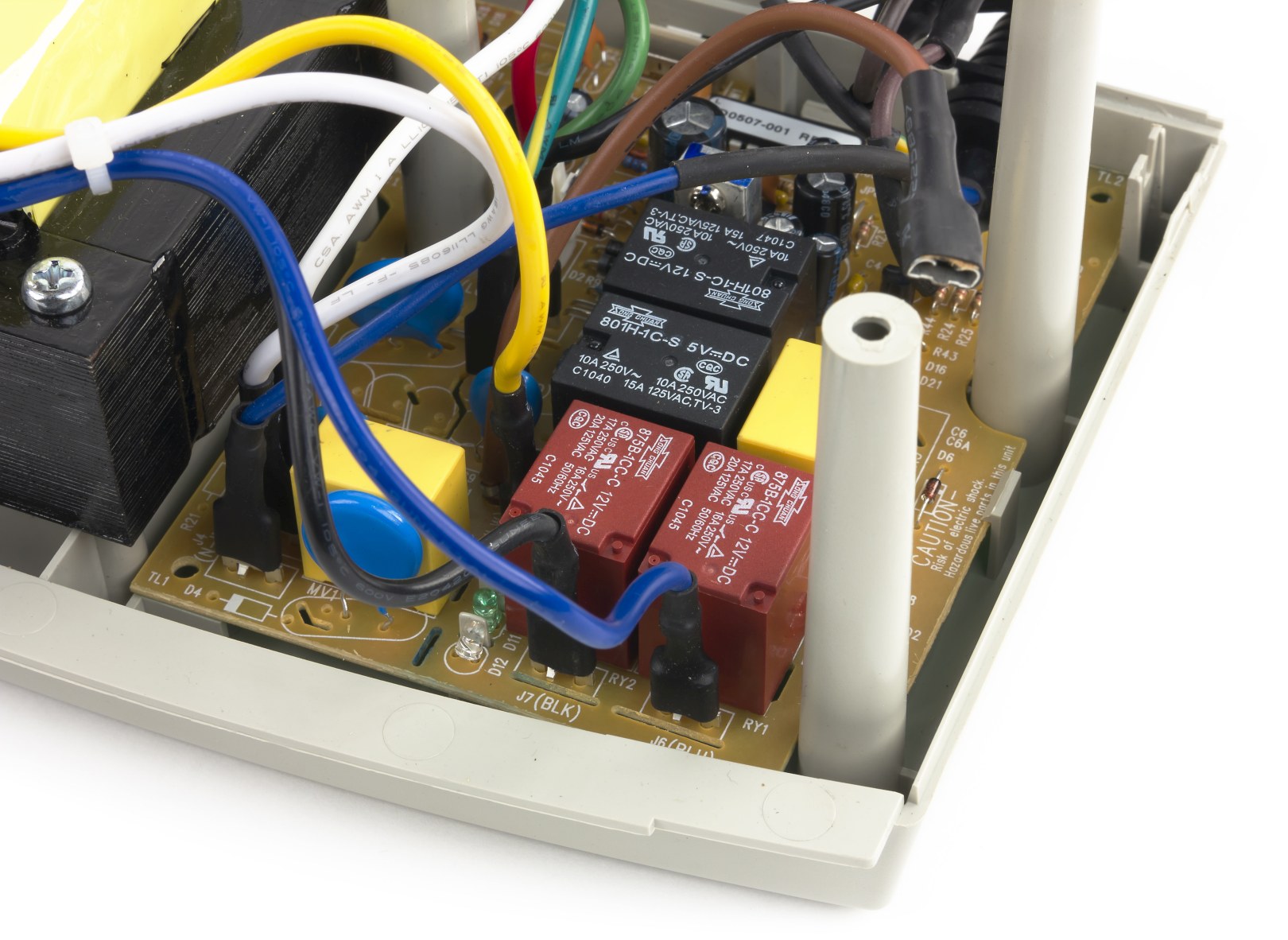

внутреннее устройство

Переключением между ступенями AVR-регулятора занимаются механические реле, рассчитанные на максимальный ток 10-16 А, что означает солидный запас прочности.

Тестирование

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—262 В. Тестирование проводилось при подключенной активной нагрузке около 100 Вт.

При установленном выходном напряжении 220 В:

Входное напряжение (при повышении от 0 до 267 В) Выходное напряжение Режим работы
<175 В 0 В
175—187 В 227—229 В повышение (AVR 2 ст.)
188—210 В 207—235 В повышение (AVR 1 ст.)
210—240 В 210—240 В напрямую от сети
241—267 В 220—228 В понижение (AVR)

Входное напряжение (при понижении от 267 до 0 В) Выходное напряжение Режим работы
267—232 В 228—204 В понижение (AVR)
230—206 В 230—206 В напрямую от сети
206—179 В 225—201 В повышение (AVR 1 ст.)
178—158 В 227—195 В повышение (AVR 2 ст.)
<158 В 0 В

При установленном выходном напряжении 230 В:

Входное напряжение (при повышении от 0 до 267 В) Выходное напряжение Режим работы
<185 В 0 В
185—197 В 242—245 В повышение (AVR 2 ст.)
198—220 В 220—243 В повышение (AVR 1 ст.)
220—250 В 220—250 В напрямую от сети
251—267 В 220—234 В понижение (AVR)

Входное напряжение (при понижении от 267 до 0 В) Выходное напряжение Режим работы
267—245 В 234—214 В понижение (AVR)
244—218 В 244—218 В напрямую от сети
217—199 В 242—215 В повышение (AVR 1 ст.)
198—155 В 237—200 В повышение (AVR 2 ст.)
<155 В 0 В

При установленном выходном напряжении 240 В:

Входное напряжение (при повышении от 0 до 267 В) Выходное напряжение Режим работы
<170 В 0 В
170—203 В 215—255 В повышение (AVR 2 ст.)
204—230 В 231—257 В повышение (AVR 1 ст.)
231—260 В 231—260 В напрямую от сети
261—267 В 230—234 В понижение (AVR)

Входное напряжение (при понижении от 267 до 0 В) Выходное напряжение Режим работы
267—252 В 234—220 В понижение (AVR)
252—223 В 252—223 В напрямую от сети
223—195 В 252—224 В повышение (AVR 1 ст.)
194—155 В 224—194 В повышение (AVR 2 ст.)
<155 В 0 В

Устройство надежно отрабатывает в заявленном диапазоне напряжений. Величина нагрузки практически не сказывается на уровнях переключения, мы протестировали устройство с незначительной перегрузкой и довели потребляемую мощность до 700 Вт, при этом никакого влияния на выходные характеристики выявлено не было.

Единственная странность, отмеченная в тестах: при входном напряжении 90 В наблюдается циклическое срабатывание реле. Напряжение на выходе при этом, естественно, отсутствует. Поскольку такой режим за пределами лаборатории маловероятен, можно считать это технической особенностью устройства. В остальном же замечаний нет. Скорость переключения между ступенями стабилизации высока (в пределах 5-10 мс).

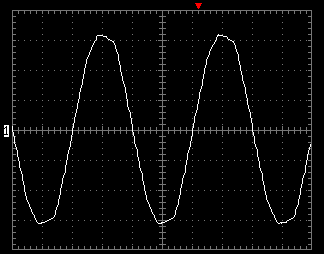

Качество выходного сигнала:

И в этом тесте замечания отсутствуют, синусоида никак не портится, меняется только ее амплитуда в зависимости от уровня напряжения.

Выводы

В случаях, когда отключения напряжения редки или пользователь не нуждается в бесперебойном питании своего оборудования, но при этом есть потребность в стабилизации напряжения, современные компактные стабилизаторы идеально подходят для решения проблемы. В отличие от своих древних прототипов, которые когда-то использовались для питания аналоговой электроники, нынешние модели бесшумны, не занимают много места и позволяют подключать достаточно большую нагрузку. (С учетом экономичности современной электроники даже к 600-ваттной модели в большинстве случаев можно подключить всю домашнюю аудио/видеотехнику.)

Рассмотренное в обзоре устройство является отличным примером качественной реализации.

Достоинства:

  • качественная синусоида выходного напряжения
  • соответствие (и даже превышение) заявленной максимальной мощности
  • широкий диапазон входного напряжения

Недостатки:

  • не обнаружено

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)
