Обзор источника бесперебойного питания APC Back-UPS RS800


Одной из моделей ИБП, представленных в настоящее время на рынке и предложенной нам для обзора, является решение APC, Back-UPS RS800. Модель имеет выходную мощность 540 Вт, что позволяет использовать ее для защиты как отдельных рабочих станций, так и небольших (домашних) серверов от кратковременного пропадания электричества в основной питающей сети.

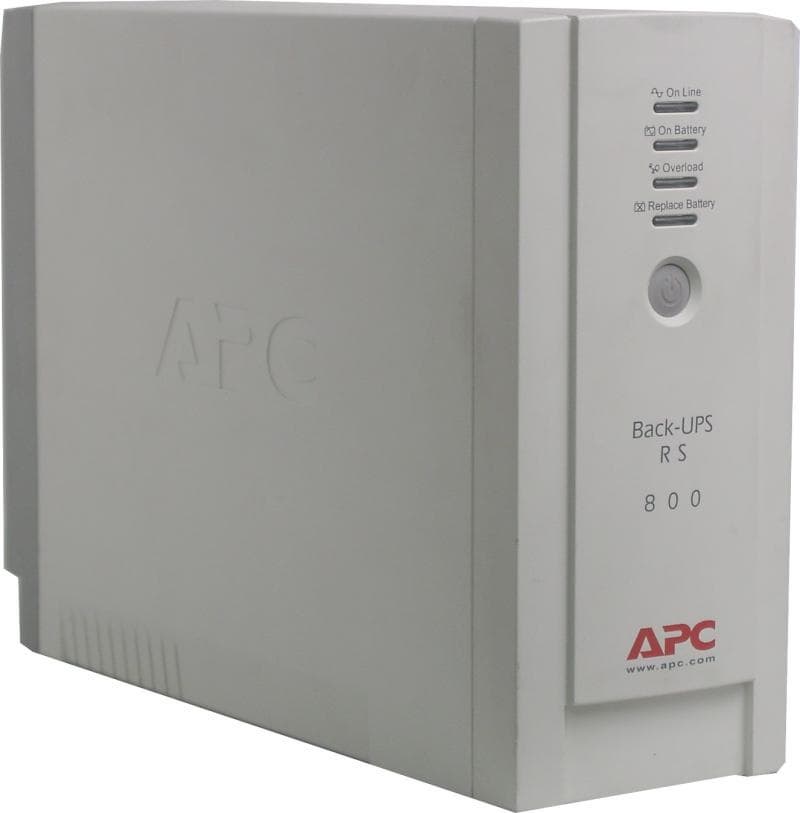

Внешний вид, комплект поставки

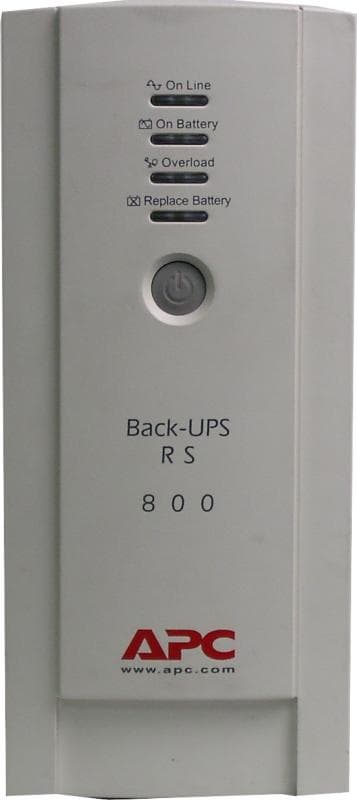

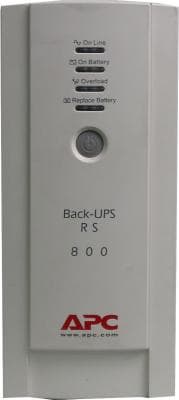

На передней панели ИБП расположены: кнопка включения/выключения устройства и 4 светодиодных индикатора, отображающих режимы работы — «работа ИБП от сети», «питание нагрузки от аккумулятора», «перегрузка» и индикатор, сигнализирующий о необходимости замены аккумуляторной батареи.

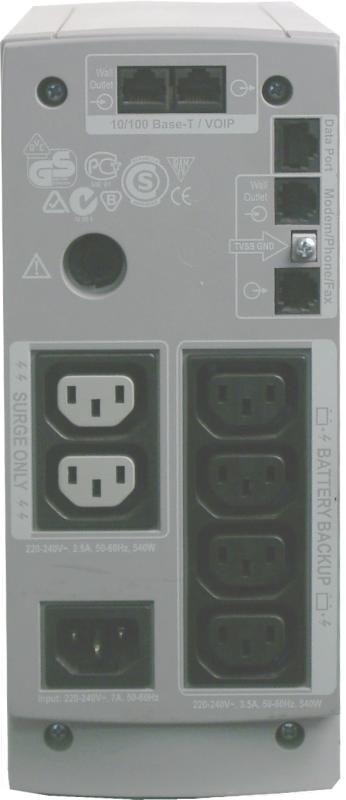

На задней панели RS800 расположены: розетка питания устройства от сети, две розетки с защитой только от всплесков напряжения в сети, 4 розетки для подключения нагрузки (с запиткой от аккумулятора), прерыватель, 2 порта RJ-45 (10/100BaseT) — вход и выход, разъем RJ-45 для подключения управляющего кабеля устройства (адаптер с разъемом USB на одном конце и RJ-45 на другом), а также две розетки RJ-11 для подключения модема/телефона/факса — вход и выход соответственно.

Вентиляционные отверстия, используемые для пассивного охлаждения внутренних элементов устройства, расположены в задней части верхней крышки и в нижней части боковых панелей ИБП.

В комплект поставки RS800 входят: комплект с ПО (традиционный PowerChute), руководство пользователя, два шнура для подключения к ИБП нагрузки, телефонный кабель и патч-корд.

Проведение измерений

Для проведения замеров напряжений и определения формы выходного напряжения к RS800 была подключена чисто резистивная нагрузка с потребляемой мощностью 400 Вт. При подключенной нагрузке и входном напряжении питающей сети 220,4 В устройство выдавало на выходе 219,1 В. При понижении входного напряжения первая ступень повышения выходного напряжением блоком AVR началась при достижении отметки 189,5 В, при этом на нагрузку уходило напряжение 209,7 В. При повышении входного напряжения до 210,2 В блок AVR отключился, при этом выходное напряжение, отдаваемое ИБП в нагрузку, составляло 209,5 В.

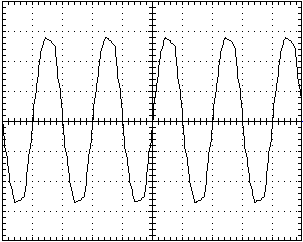

Выход ИБП — 220 В (входное напряжение — 220 В)

При понижении входного напряжения до 180,5 В ИБП перешел на питание нагрузки от аккумулятора, при этом отдавая нагрузке 221,2 В. Отключение питания от аккумулятора и переход на питание нагрузки от сети произошли при повышении входного напряжения до 188,6 В, при этом напряжение, отдаваемое нагрузке, составляло 208,5 В.

При повышении входного напряжения добиться от AVR понижения напряжения, выдаваемого на нагрузку, не удалось, в результате при входном напряжении 245 В на нагрузку уходили те же 245 В. Разумеется, при оценке приведенных данных необходимо учитывать погрешность измерения использовавшихся приборов (в случае Protek 506 при измерении напряжений до 400 В разрешение составляет 0,1 В, погрешность — 1,5% + 5 емр), однако даже учитывая это, напряжение, отдаваемое ИБП на нагрузку, видится достаточно высоким.

После зарядки аккумулятора на 100% емкости к ИБП была подключена нагрузка 400 Вт, после чего устройство отключено от питающей сети. Время автономного питания нагрузки от аккумулятора составило в случае RS800 9 минут 17 секунд.


Выход ИБП — 226 В (входное напряжение — 0 В)
Входное напряжение (В) Выходное напряжение (В)
180,5 221,2
188,6 208,5
189,5 209,7
210,2 209,5
220,4 219,1
245 245

Выводы

Устройство может быть использовано в условиях с пониженным (до) или повышенным (не выше предусмотренных ГОСТ 13109-97 (принят Межгосударственным Советом по стандартизации, метрологии и сертификации взамен ГОСТ 13109-87) значений) напряжением в основной сети, где отсутствуют частые и долговременные пропадания напряжения. С некоторой осторожностью стоит использовать эту и подобную модели в условиях, где при включении питания в основной сети не возникает напряжения выше 295 В. Стоит напомнить, что модель не предусматривает подключения к розеткам, питающимся от аккумулятора, ряда устройств — холодильников, копиров и т.п. Для принтеров и других устройств, не хранящих и не обрабатывающих информацию, предназначены две дополнительные розетки, защищенные только от всплесков напряжения в электросети. В силу конструктивных особенностей при питании от сети устройство не выдает на выходе «чистой синусоиды», что необходимо учитывать при подключении к линейно-интерактивным ИБП устройствам, для которых критична форма питающего напряжения.

Что касается конкретной модели, то можно сказать, что APC Back-UPS RS800 вполне может использоваться в домашних условиях и офисах для защиты, как рабочих станций, так и для защиты от всплесков напряжения в сети Ethernet 10/100BaseT и телефонной линии, используемых для передачи данных. Время автономного питания защищаемой нагрузки от аккумулятора наводит на мысль о возможности использования этого ИБП для защиты серверов малого и среднего уровня — тем более что при правильной настройке управляющего ПО машины могут не только своевременно сохранить данные, с которыми производится работа, но и корректно осуществить отключение подключенных ПК.

Паспортные данные

Максимальная выходная мощность (ВА) 800
Максимальная выходная мощность (Вт) 540
Номинальное выходное напряжение (В) 230
Номинальное входное напряжение (В) 230
Входная частота (Гц) 47-63
Диапазон входного напряжения при работе от сети (В) 175-295
Диапазон регулировки входного напряжения при работе от сети (В) 160-300
Тип батареи Необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом
Типовая продолжительность работы в автономном режиме под половинной нагрузкой (мин.) 17,6
Типовая продолжительность работы в автономном режиме под полной нагрузкой (мин.) 5,3
Интерфейсный порт USB
Фильтрация всплесков напряжения Постоянно действующий многополюсный шумовой фильтр: амплитуда остаточного напряжения 0,5% по нормативам IEEE: ограничение всплеска напряжения без временной задержки: соответствие требованиям UL 1449
Габариты 22,86x10,16x32,38 мм


ИБП Back-UPS RS800 предоставлен компанией APC
