Блок питания Topower TOP-320PW


В нашем мире старению подвержено все, в том числе и блоки питания компьютеров. Так, если компьютер, и соответственно блок питания, эксплуатируются на протяжении двух-трех лет, то вполне возможно постепенное ухудшение параметров выходных напряжений, вследствие деградации элементов блока питания (в основном конденсаторов) из-за воздействия повышенной температуры, да и отчасти просто с течением времени. Однако если ваш компьютер не потребляет большую мощность, то покупка качественного, современного БП мощностью 400 и более ватт может быть не оправдана. Я ни в коем случае не призываю покупать китайские тазики стоимостью $15, на которых гордо стоит маркировка 400W, 500W, 600W… цифры можно подставить по вкусу — смысл от этого не изменится, как и начинка БП.

Есть альтернатива — блоки питания мощностью 300-350 ватт, качественно изготовленные и достаточно недорогие, хоть и не самые современные. Под современностью здесь и далее будет подразумеваться соответствие спецификациям, указанным в Intel Power Supply Design Guide версии 2.0 и старше (на данный момент 2.2).

В реальности мощности таких БП должно быть достаточно для эксплуатации компьютера на базе процессоров Intel с частотой до 3 ГГц включительно, а также равнорейтинговых AMD Athlon 64 с видеоускорителем типа GF 6600/6600GT.

Итак, переходим к основной части материала — описанию блока питания Topower TOP-320PW. Позволю себе небольшое отступление, поскольку продукция данной фирмы проходит через наши руки впервые.

Topower Computer Industrial Co. LTD основана в 1996 году на Тайване, где и находится ее штаб квартира и основной технический центр. Сейчас реализация ее продукции осуществляется в Европе, Канаде, США, а с этого года и в России. Хочется отметить, что фирма Topower продвигает на рынке для домашнего пользователя продукцию в Retail упаковке по вполне умеренным ценам. А теперь перейдем непосредственно к сегодняшнему объекту тестирования.

Общее описание блока питания

Верхний слой упаковки БП представляет собой достаточно прочный запаянный целлофан, но при этом вполне нормально рвущийся руками без применения спецсредств.

Коробка выполнена из твердого картона, в ее оформлении преобладают зеленые тона.

На коробке приведена различная информация о данной модели блока питания, включая: типы разъемов питания, соответствие стандарту ATX 12V 1.3, график регулирования скорости вращения вентилятора в зависимости от нагрузки. Однако в информацию на упаковке вкралась досадная ошибка — заявлена поддержка стандарта EPS 12V, что подразумевает наличие 24 пинового коннектора АТХ, однако он обычный — 20 пиновый.

Последний слой упаковки представляет собой противоударный полиэтиленовый пакет.


текст на коробке и еще текст с графиком на коробке

Комплект поставки данной модели блока питания включает в себя:

  • инструкцию по установке и эксплуатации на английском языке
  • сетевой шнур
  • 5 стяжек для проводов типа «липучка» (разноцветные)
  • 4 нейлоновые стяжки для проводов черного цвета
  • комплект крепежа (5 винтов)

Все компоненты поставки, кроме инструкции, упакованы в индивидуальные пакеты.

Корпус блока питания выполнен из стали толщиной примерно 0,8 мм, все края хорошо обработаны, получить травму при монтаже блока в корпус практически невозможно.

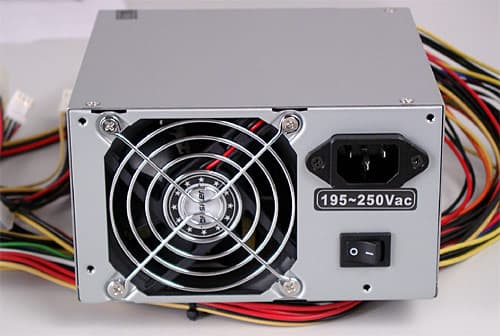

На внешней панели БП расположены:

  • выключатель сетевого питания
  • стандартный разъем для подключения сетевого шнура
  • вентиляционное отверстие, закрытое проволочной решеткой
  • этикетка с указанием допустимых напряжений питающей сети.


вид блока питания с другой стороны

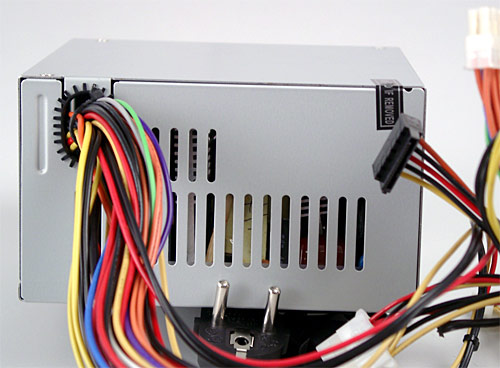

На задней панели расположены:

  • отверстие для вывода проводов питания с пластиковой прокладкой, предохраняющей провода от истирания о корпус БП
  • 20 вентиляционных отверстий размером 28х3мм

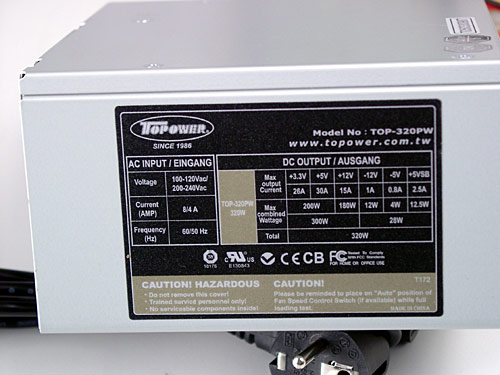

На боковой стенке БП расположена табличка с данными о максимальной мощности и допустимых токах нагрузки по каналам.

Для данной модели БП производителем заявлены следующие параметры:

Напряжение3,3 В5 В12 В
Максимальный ток26 А30 А15 А
Максимальная мощность200 Вт180 Вт
300Вт

Информация приведена в полном объеме, единственное замечание относится к указанию максимальной выходной мощности — фактическая максимальная выходная мощность по силовым каналам составляет 300Вт, тогда как модель позиционируется, как 320 Вт блок питания. Видимо производитель рассчитывает максимальную выходную мощность с учетом канала +5VSB (Stand by), что не совсем корректно, так как используется данный канал для питания устройств (PS/2, USB), способных инициализировать процедуру включения компьютера, находящегося в режиме готовности.

В целом разница в 20 Вт, что составляет менее 10 процентов, не так критична, учитывая, что на рынке присутствует немало моделей имеющих в маркировке сходное отклонение, но в 20 или 30 процентов. Тем не менее, хотелось, чтобы модель и маркировка блоков отражали их реальную выходную мощность по силовым каналам, предназначенным для питания компонентов компьютера в процессе работы.

Блок питания Topower TOP-320PW оснащен следующими разъемами и коннекторами:

  • 20 пиновый ATX разъем, длина проводов до разъема — 45 см
  • 4 пиновый разъем ATX12V, длина проводов до разъема — 46 см
  • 2 SATA разъема питания, длина проводов до первого разъема — 47 см плюс еще 15 см до второго разъема
  • 3 разъема питания типа Molex плюс 1 разъем питания FDD. Длина проводов — 47 см до первого разъема плюс 15 см до второго и столько же до третьего разъема Molex и разъема питания FDD. Итого длина этого ответвления чуть больше 90 см.
  • 3 разъема питания типа Molex плюс 1 разъем питания FDD. Длина проводов — 47 см до первого разъема плюс 15 см до второго и столько же до третьего разъема Molex и разъема питания FDD. Длина этого ответвления чуть больше 90 см.

Итого, для питания устройств внутри системного блока предусмотрены:

  • 6 разъемов Molex
  • 2 разъема питания для SATA устройств
  • 2 разъема питания FDD

На всех проводах на расстоянии 35 см от корпуса БП имеются нейлоновые стяжки.

Провода для подключения внешних устройств и разъемов АТХ используются сечением 18 AWG, что вполне достаточно для данной мощности.

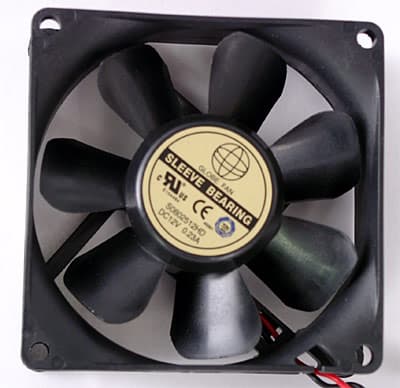

В данной модели блока питания используется вентилятор на основе подшипника скольжения производства Globe Fan модель S0802512HD с максимальным током потребления 0,23А.


вентилятор с другой стороны

Вентилятор установлен через резиновые шайбы и подключен, с помощью 2-х пинового разъема, к дополнительной плате, расположенной на радиаторе диодных сборок. Этот тип вентиляторов характеризуется низким шумом подшипника, а также невысокой долговечностью, так что его подключение с помощью разъема весьма кстати.

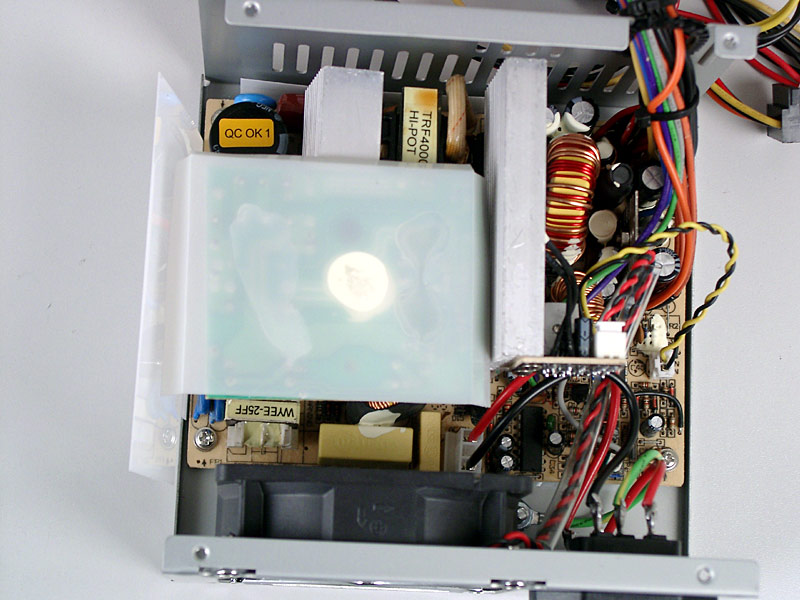

Блок питания оснащен активным PFC, плата которого установлена на радиаторе ключевых транзисторов, элементами вниз. Сверху и сбоку ее закрывают пластиковые экраны. В высоковольтной части БП используются два конденсатора емкость 220мкФ производства Fuhiyyu, рассчитанных на максимальную температуру 85 градусов.





Радиаторы транзисторов и диодных сборок имеют толщину в основании 3 мм, оребрение — двойное F-образное, толщина ребер порядка 1,5 мм. Направление оребрения совпадает с осью вентилятора, что должно положительно сказаться на теплоотводе.

Большинство элементов в выходных цепях распаяны. Места под несколько не распаянных элементов есть около микросхемы типа MC34063, являющейся преобразователем постоянного напряжения. В качестве основной — использована микросхема типа TL 494.

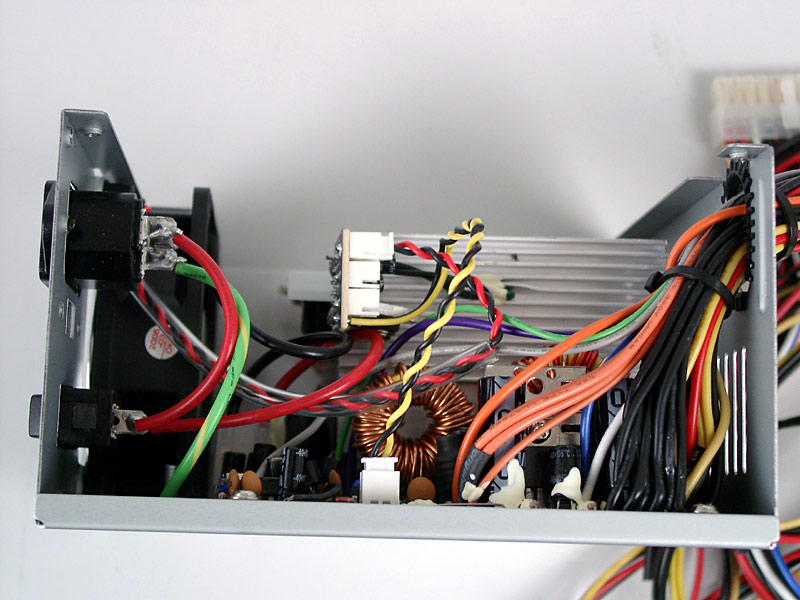

Провод питания вентилятора, подключенный к дополнительной плате, убран в прозрачную пластиковую трубку, с целью улучшить аэродинамику внутренних элементов блока питания. Правда, об аэродинамике совсем забыли, установив дополнительную плату на торец радиатора диодных сборок, которая в итоге закрывает, от потока проходящего воздуха, 8 ребер радиатора с одной стороны. Что помешало установить данную плату сверху радиатора, аналогично плате APFC — не ясно.

Тестирование блока питания

После описания блока питания Topower TOP-320PW переходим к его тестированию.

3,3 В5 В12 ВМощность
26 А30 А15 А300 Вт (заявлено)
12 А14 А7 А228 Вт (рассчитано)

Проверка пульсаций проводилась на 75% от заявленной максимальной выходной мощности в соответствии с распределением токов нагрузки, рекомендованным производителем.

Пульсации по каналу №1 (5В) составили 10мВ, а по каналу №2 (12В) — 50мВ, что укладывается в стандарт, по которому пульсации не должны превышать 50мВ для линии 5В и 120мВ для линии 12В.

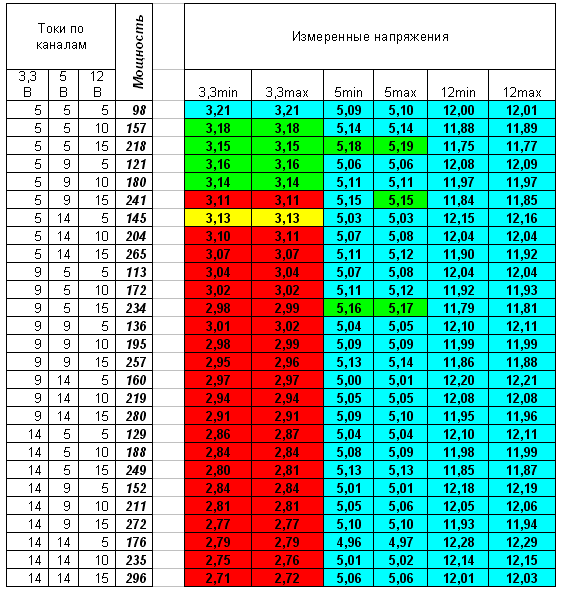

Проверка стабильности напряжений проводилась на ряде выходных токов нагрузки, рассчитанном по принципу их комбинирования в пределах параметров, заявленных производителем, но в оригинальных пропорциях, составляющих 33, 66 и 100% по каждому каналу от вычисленного предельного значения, с учетом максимального энергопотребления по линии 12В.



Полученные результаты несколько противоречивы. Значения напряжений по линиям 5 и 12В полностью укладываются в стандарт и даже, в большинстве случаев, находятся не в пределах 5 процентов, а в пределах 3%. Одновременно с этим значения напряжений по линии 3,3В выходят за рамки не только 5 процентного отклонения, но даже превышают 5,5% и вплотную приближаются к 20% отклонению, что является недопустимым. Температура блока питания по окончанию тестирования, которое проходило в течение двух часов, не превышала 42 градусов.

В общем, несмотря на серьезные отклонения от номинала значений напряжений по линии 3,3В, было принято решение протестировать данный блок питания в составе персонального компьютера следующей конфигурации:

  • Процессор AMD Athlon 64 3000+
  • Матплата MSI K8N Neo Platinum
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта Gigabyte GV-N66256DP
  • Жесткие диски: 2 HDD Samsung SP 0812C в RAID 0, HDD WD 1600JD
  • Корпус Antec SX630II

При установке в корпус каких-либо проблем не возникло.

Для тестирования использовались: утилита CPU RightMark в режиме Demo mode (90 минут) и игра FarCry (60 минут). В ходе тестирования отсутствовали зависания, перезагрузки, ошибки, одним словом, система работала стабильно. Температура БП находилась в районе 40 градусов. В целом блок питания проработал два дня без замечаний.

Приложение12V min12V max
CPU RightMark11,7911,94
FarCry11,8212,01

Шумовые характеристики данного блока питания находятся на вполне приличном уровне.

Вентилятор работает тихо, шум воздушного потока также не раздражает, единственное, на что хотелось бы обратить внимание — гул дросселя APFC. Если БП находится вне корпуса, то он вполне различим на расстоянии полуметра, правда, в работающем компьютере этот вид шума почти не заметен.

Выводы

Что имеем в сухом остатке? Вполне качественно изготовленный блок, у которого по причине недоработки или брака очень плохо стабилизирована линия 3,3В, хотя, возможно, мне достался просто бракованный экземпляр. Так или иначе, я надеюсь, что производитель обратит внимание на данную проблему и в будущем блоки питания, имеющие существенные отклонения выходных напряжений от норматива, не смогут попасть к конечному пользователю. Возможно, что в таком поведении блока питания виноваты отсутствующие элементы в обвязке вышеупомянутой микросхемы MC34063, являющейся преобразователем постоянного напряжения и иногда использующей в качестве источника напряжения этого номинала.

На блоки питания Topower производителем заявлена трехлетняя гарантия, их обслуживание на территории России осуществляют 245 авторизованных сервисных центров.

Достоинства:

  • качественная упаковка
  • хорошее качество изготовления
  • наличие Active PFC
  • тихий вентилятор
  • высокая стабильность напряжений 5 и 12В

Недостатки:

  • большое отклонение от номинала значений напряжения по линии 3,3В при определенном распределении нагрузки по каналам
  • гул дросселя

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Блок питания Topower TOP-320PW предоставлен компанией БTK
