Блок питания Hiper Type M900

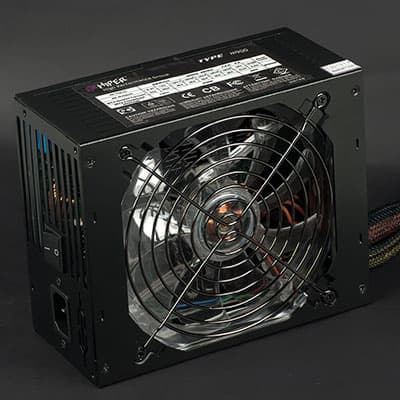

Внешний вид блока питания Hiper Type M900
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Компания Hiper предоставила нам предсерийный экземпляр блока питания M900, который на момент написания обзора еще не поступил в розничную продажу.

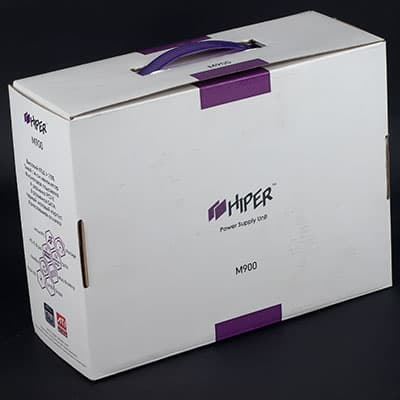

Упаковка блока питания Hiper Type M900

Поставляется блок питания в компактной коробке с ручкой, упаковка оформлена в белых тонах с цветными элементами. Корпус блока питания черного цвета имеет матовое покрытие, правда, качество покрытия не производит впечатления дорогого изделия.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 900 Вт (75 А). Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

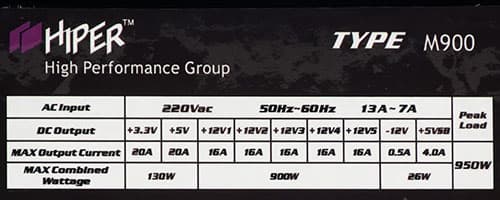

Характеристики блока питания Hiper Type M900

Длина проводов и количество разъемов

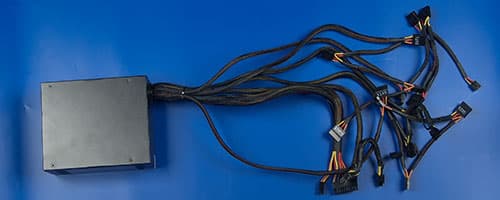

Провода и разъемы блока питания Hiper Type M900

Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 55 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector4
15 pin Serial ATA Connector8на 2 жгутах
4 pin Floppy Drive Connector1

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 9-10 штук на трех жгутах. Разъемы для питания видеокарт хотелось бы видеть на индивидуальных жгутах, так как мощность блока питания предполагает реальную возможность использования его в системах с двумя мощными видеокартами.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

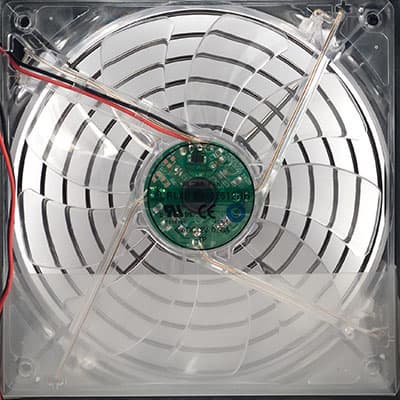

Вентилятор блока питания Hiper Type M900

В блоке питания установлен вентилятор типоразмера 140 мм (RL4PS1402513HH), имеющий, по данным производителя, максимальную скорость вращения 1800 оборотов в минуту. Вентилятор основан на подшипнике скольжения. Произведен вентилятор компанией Globe Fan. Вентилятор имеет двухпроводное подключение и подсветку фиолетового цвета.

Основные полупроводниковые элементы высоковольтной части установлены на одном радиаторе средних размеров.

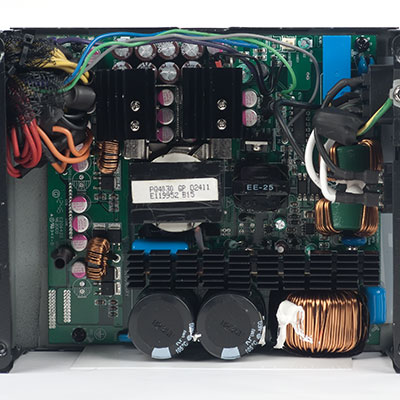

Вид платы блока питания Hiper Type M900

Независимые преобразователи каналов +3.3VDC и +5VDC размещены на основной печатной плате и дополнительного теплоотвода не имеют — тепло от полупроводниковых элементов отводится как через плату за счет прямого контакта, так и за счет конвекции в пассивном режиме работы.

Силовые элементы выпрямителя основного канала +12VDC имеют дополнительное охлаждение: непосредственно к транзисторам прилегают теплосъемники сложной формы, к которым присоединены (крепление на двух винтах) теплорассеиватели.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае можно наблюдать большие отклонения по каналу +3,3VDC и средние — по каналу +5VDC. Параметры канала +12VDC на хорошем уровне.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

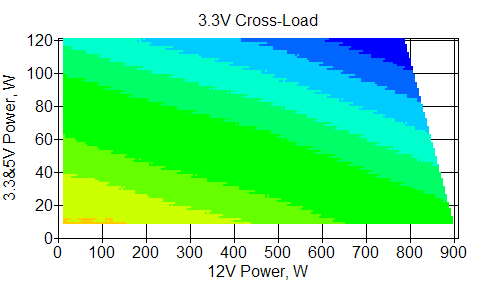

Отклонения по линии +3,3 VDC

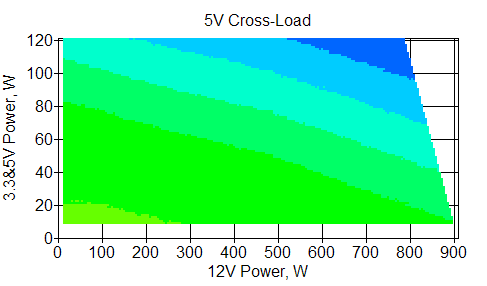

Отклонения по линии +5 VDC

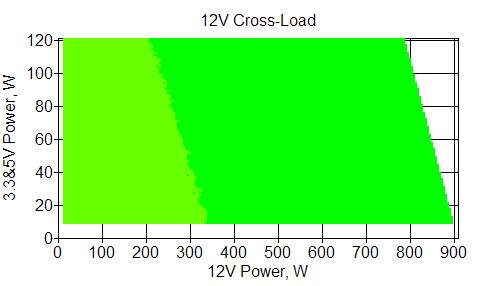

Отклонения по линии +12 VDC

Выходные параметры данной модели сложно назвать идеальными, но в основном большие отклонения соответствуют режимам с нетипичным для современных систем распределением мощности по каналам.

При типичном же распределении мощности по каналам отклонения находятся в пределах трех процентов по линиям +3,3VDC и +5VDC и в пределах двух процентов по линии +12VDC.

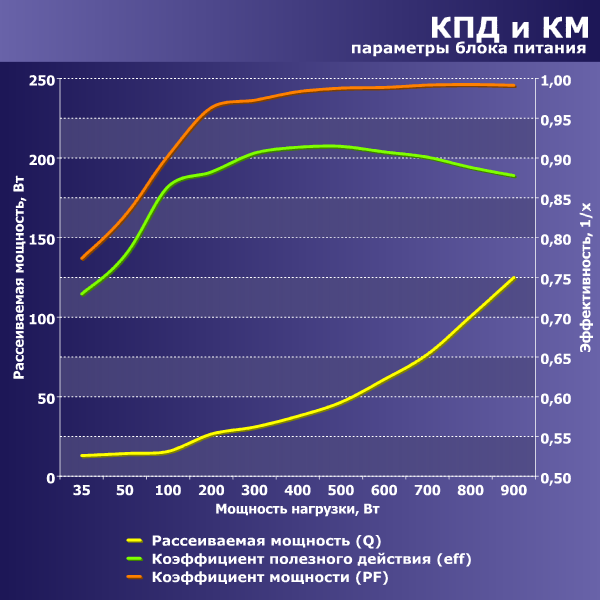

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 300 до 700 ватт, максимальное зарегистрированное значение составило около 91,5 процента на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 77,7 процента, на мощности 30 Вт — около 73 процентов. В целом показатели довольно приличные для современных блоков питания подобной мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 50 до 700 Вт.

На максимальной мощности блок питания рассеивает 125 Вт, что довольно много.

Измерение уровня шума

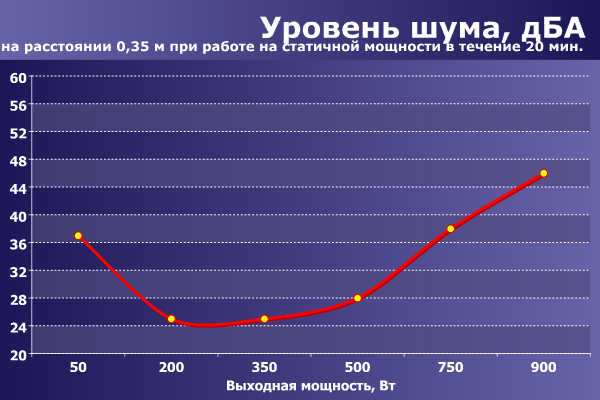

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель блока питания имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Но в данном случае это только возможность, так как добиться долговременной работы в таком режиме почти невозможно даже в довольно благоприятных условиях с точки зрения температуры окружающего воздуха.

Система регулирования скорости вращения вентилятора у данной модели работает от температуры: при включении блока питания на мощности 350 Вт из холодного состояния вращение вентилятора начинается примерно через 9 минут при температуре окружающего воздуха около 23 градусов. Остановки вентилятора впоследствии не происходит.

Выходная мощностьЗапуск из холодного состоянияОстановка после разогрева
50 Вт20 мин.не происходит
200 Вт12 мин.не происходит
350 Вт9 мин.не происходит

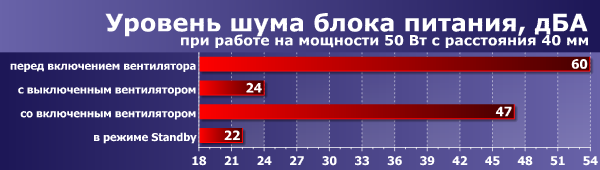

Старт и остановка вентилятора проходят довольно плавно, но у протестированного нами экземпляра имелся заметный акустический дефект, который проявлялся в появлении высокочастотного звука (свиста) перед запуском вентилятора, причем звук раздается порядка двух минут, а уровень шума при этом находится в районе 45 дБА на расстоянии 0,35 метра.

При более детальном исследовании было выяснено, что источником звука является вентилятор. Также отметим, что шум при мощности нагрузки 50 Вт имеет не аэродинамическое происхождение, а вызван работой электрической части электродвигателя вентилятора и проявляется в виде периодического стука. По мере повышения мощности и оборотов вентилятора уровень шума от двигателя заметно снижается.

Несмотря на установку в блоке питания довольно низкокачественного вентилятора, шум при нагрузке 200-350 Вт находится на низком уровне. На мощности 500 Вт шум несколько повышается, но его все равно можно оценить как пониженный относительно среднетипичного уровня шума в жилом помещении в дневное время суток.

При дальнейшем повышении мощности нагрузки уровень шума заметно повышается и если на мощности 750 Вт его можно оценить как повышенный, то на максимальной мощности он уже является очень высоким.

Вряд ли кто-либо сможет оценить акустическую эргономику устройства с такими дефектами как хорошую или удовлетворительную. Гибридная система охлаждения тоже реализована скорее для галочки, реально от нее больше вреда, чем пользы.

Что касается уровня шума непосредственно от электроники БП, то он находится на низком уровне и вполне типичен для большинства решений, шум от вентилятора явно его перекрывает.

Оценка потребительских качеств

Оценивать потребительские качества предсерийного сэмпла дело достаточно неблагодарное, но если допустить, что перед нами экземпляр из товарной партии, который куплен в ближайшем магазине, то сделать это будет проще.

Хотелось бы привести список обнаруженных достоинств, но с этим есть проблемы, так как особенных достоинств у данной модели и нет: качество выходных параметров — на среднем уровне, экономичность довольно неплохая, провода средней длины, а с акустической эргономикой вообще провал полнейший.

Итоги

Блок питания оставил сложные впечатления. С одной стороны, Hiper Type M900 способен долговременно работать на максимальной мощности, должен относительно недорого стоить и имеет высокую мощность шины +12VDC.

С другой стороны, выходные параметры при работе на максимальной мощности в реальности не очень хороши, и по факту стоит ограничиться максимальной мощностью нагрузки порядка 750 Вт.

Акустическая эргономика модели находится на весьма низком уровне. Экономичность не самая плохая, но на максимальной мощности данная модель рассеивает около 125 Вт, так что этот параметр можно оценить лишь удовлетворительно.

Проанализировав технические и эргономические параметры данной модели, можно сделать вывод, что оптимальный эксплуатационный диапазон данного продукта находится в пределах 200—750 Вт. Есть ли смысл приобретать БП такой мощности с подобным набором потребительских качеств или лучше посмотреть в сторону менее мощных продуктов с улучшенным набором потребительских качеств — каждый может решить самостоятельно.


Средняя текущая цена (количество предложений)
Блок питания Hiper Type M900
Н/Д(0)


Блок питания Hiper Type M900 предоставлен на тестирование производителем
