Блок питания Corsair HX620W


Продукция компании Corsair широко известна среди компьютерных энтузиастов, в первую очередь, высокопроизводительными модулями памяти. Блоки питания производства этой фирмы несколько менее известны. Дабы восполнить этот пробел, мы рассмотрим насколько блоков питания разных серий. Первым у нас на тестировании был Corsair HX620W. Фирма позиционирует БП серии HX, как "Улучшенные высокопроизводительные блоки питания для энтузиастов повышения производительности ПК".


Изделие поставляется в упаковке, предназначенной для розничной продажи (retail), представляющей собой картонную коробку с матовой полиграфией.


Полиграфия на коробке выполнена качественно, само изделие надежно защищено от внешних воздействий полиуретановыми вставками и уложено в целлофановый пакет.


Комплект поставки:

  • шнур питания Euro;
  • набор отсоединяемых кабелей питания PCI-E и периферии в нейлоновом мешочке;
  • 4 винта для монтажа в корпус;
  • кабельный органайзер и 10 нейлоновых стяжек для фиксации кабелей;
  • инструкция по эксплуатации на 7 языках, Русского среди них нет;
  • наклейка на корпус Corsair.

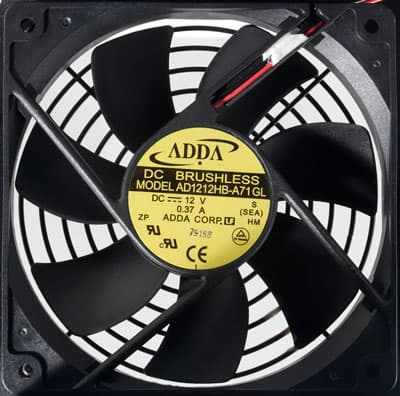

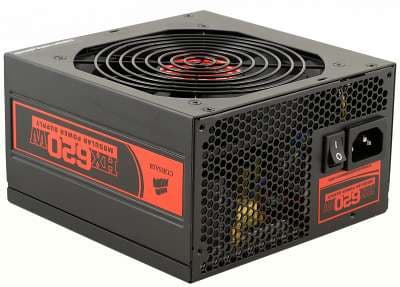

Блок питания выполнен в металлическом, окрашенном в матовый черный цвет корпусе. Вентилятор охлаждения, типоразмера 120 мм находится на боковой панели. Задняя стенка блока питания перфорированы для выхода воздуха.

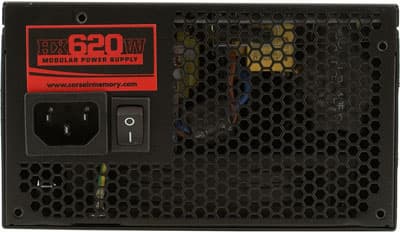

На задней панели блока питания находятся: разъем и выключатель сетевого питания.

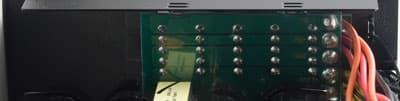

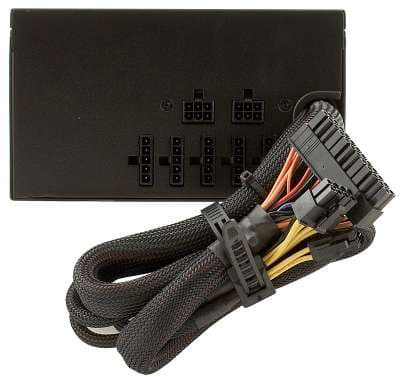

На внутренней стенке БП находятся разъемы для подключения кабелей питания для шины PCI-E и периферии. Качество исполнения изделия аккуратное, качество окраски высокое.

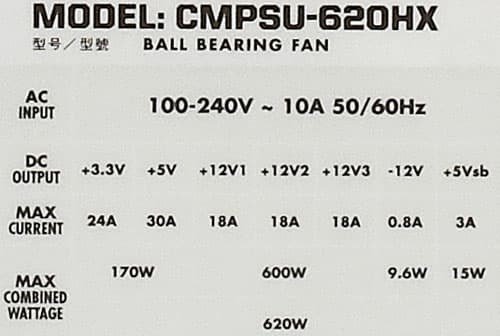

Производитель заявляет следующие характеристики изделия:


С точки зрения заявленных характеристик, маркировку блока питания можно признать адекватной для блока питания мощностью 620 Вт.

Наименование
блока питания
Максимальный ток, А Максимальная мощность, Вт
3,3V 5V 12V1 12V2 12V3 12V4 3,3&5V 12V Общая
ATX12V ver. 2.3 180W 13 14 10 80 120 175
ATX12V ver. 2.3 220W 13 14 14 80 168 215
ATX12V ver. 2.3 270W 19 15 17 97 204 265
ATX12V ver. 2.3 300W 21 15 11 8 103 216 295
ATX12V ver. 2.3 350W 21 15 11 14 103 264 345
ATX12V ver. 2.3 400W 24 15 17 14 120 300 395
ATX12V ver. 2.3 450W 24 15 17 16 120 360 445
Corsair HX620W 24 30 18 18 18 170 600 620

Длина проводов для подключения комплектующих внутри системного блока, у данного БП следующая:

  • до основного разъема АТХ — 55 см;
  • до процессорного разъема 8 pin SSI — 55 см;
  • до разъема ATX12V — 55 см;
  • съемный кабель PCI-E универсальный 1.0/2.0 VGA Power Connector — 60 см;
  • съемный кабель PCI-E универсальный 1.0/2.0 VGA Power Connector — 60 см;
  • съемный кабель SATA, до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема;
  • съемный кабель SATA, до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема, плюс еще 15 см до третьего такого же разъема;
  • съемный кабель SATA, до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема, плюс еще 15 см до третьего такого же разъема;
  • съемный кабель Peripheral Connector (молекс), до первого разъема Peripheral Connector (молекс) — 35 см, плюс еще 15 см до второго такого же разъема;
  • съемный кабель Peripheral Connector (молекс), до первого разъема Peripheral Connector (молекс) — 35 см, плюс еще 15 см до второго такого же разъема;
  • съемный кабель Peripheral Connector (молекс), до первого разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема, плюс еще 15 см до третьего такого же разъема;
  • съемный кабель Peripheral Connector (молекс), до первого разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема;
  • тройник Peripheral Connector (молекс) for 2 Fan only 12 В — 15 см;
  • тройник с Peripheral Connector (молекс) на 2 4 pin Floppy Drive Connector — 15 см;

Следует учитывать, что БП имеет только ПЯТЬ периферийных выходов, а значит полностью все коннекторы задействовать невозможно.

Наименование разъема Количество коннекторов
(доступно через переходники)
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector 1
8 pin SSI Processor Connector 1
8 pin PCI-E 2.0 VGA Power Connector 2 разборные
4 pin Peripheral Connector 9
15 pin Serial ATA Connector 9
4 pin Floppy Drive Connector (2)

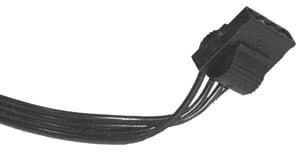

Все не отключаемые кабели заделаны в нейлоновую оплетку черного цвета, а отключаемые сделаны из ленточного кабеля. Peripheral Connector (молекс) выполнены саморазжимными (эргономичными).

Количества разъемов и длины проводов достаточно для использования в системных блоках с большим количеством комплектующих. В случае использования БП в игровой станции, возможно подключение одной двухпроцессорной или двух однопроцессорных игровых графических плат любой мощности.







Тестирование

Мы протестировали блок питания на соответствие заявленным характеристикам, используя нагрузочный стенд PSU-test 950W и цифровой TrueRMS Ваттметр Metrix PX-110.

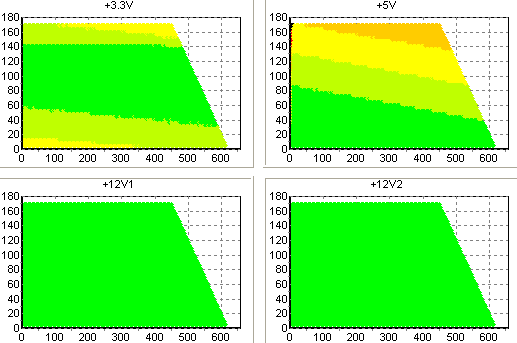

Основным тестом является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V, с одной стороны (по оси ординат), и максимальной мощностью по шине 12V с другой стороны – по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично);
  • светло-зеленый — 2% (очень хорошо);
  • желтый — 3% (хорошо);
  • оранжевый — 4% (удовлетворительно);
  • красный — 5% (плохо, но в пределах нормы);
  • черный — более 5% (неудовлетворительно).

По результатам тестирования, мы наблюдаем хорошую работу блока питания. Только при больших нагрузках на шину 3,3&5 В наблюдались повышенные отклонения по этой шине. В одной точке на краю полуплоскости при максимальной несимметричной нагрузке по шине 3,3&5 В происходит выход за пределы нормы. Отметим, что подобный вариант нагрузки полностью синтетический, и добиться аналогичного распределения мощности по шинам питания в реальном компьютере практически невозможно.

Основной характеристикой, показывающей энергоэффективность блока питания, является коэффициент полезного действия (КПД). Значение КПД показывает, сколько процентов электроэнергии потребленной из электросети будет подано на выход блока питания после преобразования. Мы считаем КПД более 85% отличным показателем, от 80 до 85% — хорошим, от 75 до 80% удовлетворительным, а ниже 75% — низким.

Производитель заявляет о КПД блока питания более 80%. Мы провели тестирование, в ходе которого определили КПД и коэффициент мощности (КМ) для диапазона нагрузок от 50 до 650 Вт.


По результатам тестирования, зафиксирован КПД более 79%, при нагрузке от 100 Вт до 650 Вт. Максимальный КПД, 85,5% блок питания имеет при нагрузке в 300 Вт. В диапазоне нагрузок от 100 Вт до номинала, КПД не падал ниже 79%, а коэффициент мощности был выше 94%. Мы считаем эти показатели очень хорошими.

Для проверки эффективности работы системы вентиляции, мы провели измерение скорости вращения вентилятора и измерили температуру на выходе из БП, во всем диапазоне нагрузок.


По результатам измерений, система вентиляции работает очень хорошо. До мощности в 200 Вт вентилятор сохранял минимальные обороты и соответственно низкий уровень шума. От 200 до 500 Вт обороты вентилятора и соответственно шум, линейно росли, достигнув максимума в 1700 оборотов. Температура воздуха на выходе из БП была в диапазоне от 35 до 37°С.

Выводы

Представленный блок питания показал хорошие результаты по всем параметрам. Может быть рекомендован к применению в мощных системных блоках различного назначения и игровых станциях.

Достоинства

  • большой выбор отсоединяемых коннекторов;
  • качественная система охлаждения;
  • полноценный Retail комплект поставки.

Недостатки

  • нестабильность напряжения +5VDC при максимальной нагрузке;
  • отсутствие русского языка в инструкции по эксплуатации.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Блок питания Corsair HX620 предоставлен представительством компании Corsair в России
