Блок питания Chieftec GPA-450B8



Внешний вид блока питания Chieftec GPA-450B8
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия IArena, предназначенная для сборщиков ПК, получила пополнение в лице трех моделей мощностью 400, 450 и 500 Вт, которые отличаются от выпущенных ранее, в том числе, и более высокой эффективностью.

Поставляется блок питания без упаковки. Точнее, упаковка есть — это коробка, в которой размещаются около 20 экземпляров сразу.

Внешний вид блока питания также более чем типичен — параллелепипед серого цвета с этикетками на борту и проволочной решеткой над 120-миллиметровым вентилятором.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 408 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,906, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

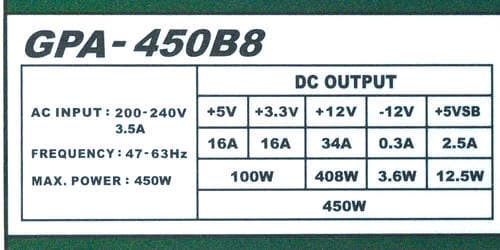

Характеристики блока питания Chieftec GPA-450B8

Длина проводов и количество разъемов

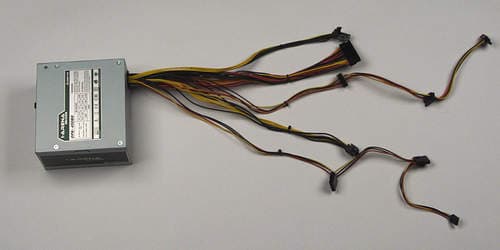

Провода и разъемы блока питания Chieftec GPA-450B8

Фиксированные
до основного разъема АТХ — 38 см
до процессорного разъема 8 pin SSI — 38 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 38 см
до первого разъема SATA Power Connector — 37 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до разъема Peripheral Connector («молекс») — 41 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector2
15 pin Serial ATA Connector3на 1 шнуре
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power, рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с не менее чем двумя разъемами на каждом, а в данном случае мы видим всего три разъема на одном жгуте, что может оказаться очень неудобным.

Длина проводов у данного блока питания небольшая и скорее типична для низкобюджетных решений. Ее будет достаточно лишь для использования в корпусах типоразмера minitower и miditower с верхним расположением БП.

Длина проводов и количество разъемов не отличаются от моделей GPA-xxxS8.

Система охлаждения

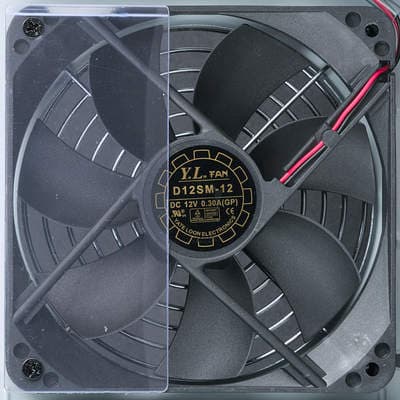

Вентилятор блока питания Chieftec GPA-450B8

В блоке питания установлен вентилятор типоразмера 120 мм (D12SM-12, произведен компанией Yate Loon Electronics), имеющий, по данным производителя, максимальную скорость вращения 1650 оборотов в минуту. Вентилятор основан на подшипнике скольжения.

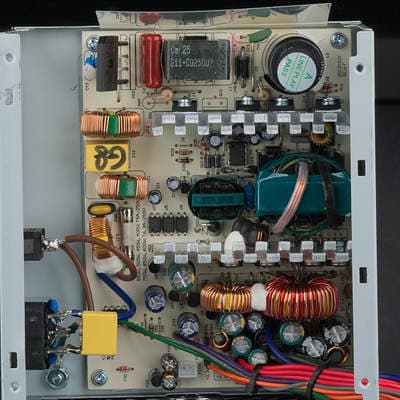

Вид платы блока питания Chieftec GPA-450B8

Основные полупроводниковые элементы установлены на двух компактных радиаторах с толщиной основания около 3 мм, оребрение которых выполнено путем расщепления верхней части.

Конструкция БП вполне типична для бюджетных решений. Тут применяется групповая стабилизация и активный корректор коэффициента мощности.

В блоке питания установлены конденсаторы Aishi, Capxon и Teapo. Радует отсутствие откровенного ноунейма, хотя конденсаторы Capxon и имеют весьма неоднозначные отзывы.

В блоке питания используется бюджетная платформа производства CWT, в целом аналогичная используемой в серии GPS-xxxS.

Тестирование блока питания

Работа на максимальной мощности блока питания Chieftec GPA-450B8

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

При работе на максимальной мощности и почти полной нагрузке канала +12VDC отклонения значений напряжения по данному каналу весьма значительные, хотя и в пределах норматива.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC
Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

К каналам +3.3VDC и +5VDC особых претензий нет, хотя напряжения по каналу +5VDC и имеют большие отклонения — но только на краях диапазона мощности при нетипичном распределении нагрузки по каналам. А вот картинка КНХ канала +12VDC напоминает радугу; в нашем случае — к сожалению. С другой стороны, при типичном распределении мощности по каналам до 250 Вт по +12VDC измеренное значение напряжения данного номинала имеет вполне адекватные отклонения, что позволяет с успехом питать почти любую домашнюю систему с видеокартой, не имеющей дополнительного питания, при выполнении типичных задач.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Chieftec GPA-450B8

Экономичностью данная модель не отличается. На максимальной мощности она рассеивает около 100 Вт, 60 Вт — при мощности нагрузки порядка 320 Вт, а при потреблении нагрузкой 50 Вт рассеиваемая мощность составила около 15 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_OffIP
STB0,0150,1
Zload0,1043,4

При работе без нагрузки потребление БП низкое.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

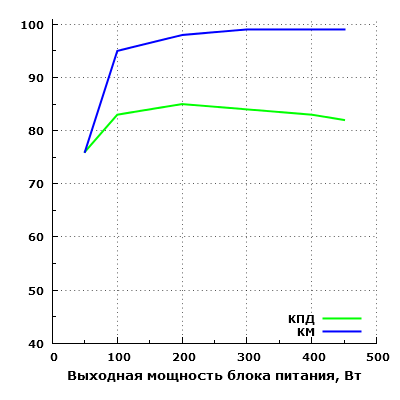

Эффективность Chieftec GPA-450B8

Эффективность БП находится на невысоком уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 83% в диапазоне мощности от 100 до 400 ватт, максимальное зарегистрированное значение составило около 85% на мощности 200 Вт. КПД на мощности 50 Вт составил около 77%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А 10

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

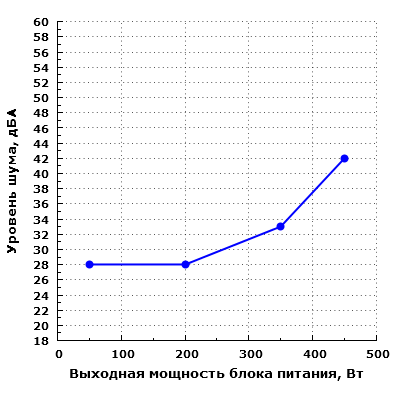

Уровень шума Chieftec GPA-450B8

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности 50—200 Вт. Это значит, что уровень шума от работы БП будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума данного БП не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как тихие.

На мощности 350 Вт шум заметно повышается, и его уровень приближается к среднетипичному для жилого помещения в дневное время суток.

На максимальной мощности шум уже превышает эргономичный уровень в 40 дБА — его можно охарактеризовать как очень высокий.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен1
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Вряд ли за 1350 рублей, а именно столько в среднем стоит Chieftec GPA-450B8 на момент написания обзора, можно купить что-либо ощутимо лучшее с точки зрения потребительских качеств, которыми данная модель хоть и не блещет, но и не опускается ниже среднего уровня для данной ценовой категории. Если рассматривать параметры этого БП более детально, то в первую очередь бросаются в глаза очень короткие провода, которые для середины 2014 выглядят анахронизмом — уж до разъема питания процессора и основного разъема ATX можно было поставить провода и чуть большей длины, с учетом того, что сейчас корпуса с нижним расположением БП стоят весьма недорого. Текущая же версия подходит практически только для корпусов с верхним расположением БП, причем лучше, если корпус будет иметь типоразмер minitower или «кубик», а в корпусах с нижним расположением БП подключение коннекторов к системной плате будет сильно затруднено короткими проводами. Таким образом, Chieftec GPA-450B8 больше подходит для невысоких компактных корпусов при требовании максимальной экономии бюджета на системном блоке.

Протестированный блок питания способен работать на максимальной мощности довольно продолжительное время, но отклонения напряжений по каналам хоть и находятся в пределах нормы, тем не менее, вызывают некоторое беспокойство за здоровье компонентов при долговременной эксплуатации, поэтому по результатам тестирования можно рекомендовать нагрузку на данную модель в пределах 300 Вт (не более 250 Вт по 12VDC) — в этом случае отклонения находятся в пределах 3-4 процентов от номинала, что гораздо лучше для компонентов ПК.

Акустическая эргономика БП находится на весьма приличном уровне: шум на низкой и средней мощности пониженный, на мощности чуть выше средней — типичный, что вполне согласуется с рекомендованной нами максимальной эксплуатационной мощностью порядка 300 Вт. В этом случае БП не будет особо выделяться на фоне системного блока и остальных компонентов, а также фонового шума в помещении.

Итоги

Chieftec GPA-450B8 представляет собой бюджетный продукт с ограниченной сферой применения. Хотя особых проблем с функционированием этого БП не возникло даже на максимальной мощности, использовать его долговременно на максимальной мощности в бытовых условиях не стоит — все-таки отклонения напряжений от номинала в таком режиме весьма заметные, да и экономичность очень низкая.

Что касается типичной конфигурации ПК, который данный БП может питать без нареканий на заметные отклонения напряжений, тепловыделение и шум, то нам представляется что-то не самое мощное на основе современных процессоров, в том числе четырехъядерных, и видеокарты без дополнительного питания.
