Технические описания продукции компании N-Power
Источники бесперебойного питания (UPS ⁄ ИБП)
Стабилизаторы напряжения
Каталог продукции (содержание)
Стабилизаторы напряжения для защиты промышленных объектов,
зданий, офисов, коттеджей |
 |
 |
 |
 |
 |
Vega
0.7 … 22 кВА
1ф, электро-
динамические
|
Antares
10 … 315 кВА
1ф, электро-
динамические
|
Orion
1.5 … 300 кВА
3ф, электро-
динамические
|
Sirius
35 … 2000 кВА
3ф, электро-
динамические
|

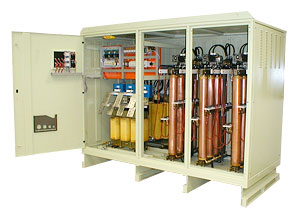

Taurus
630 … 4000 кВА
3ф, электро-
динамические
|
 |
 |
 |
 |
 |
Aries
3 … 135 кВА
3ф, электро-
динамические
|
Discovery
35 … 2000 кВА
3ф, электро-
динамические
|
Gemini
1 … 5 кВА
1ф, статические
|
Aquarius
3 … 15 кВА
3ф, статические
|
Odyssey
100 … 1000 кВА
3ф, компенсационные
|
|
ИБП для защиты
персональных компьютеров
и рабочих станций
Серия Smart-Vision Lite
Экономичное решение для защиты персональных компьютеров
|
Новая модель
| SVL-400 |
400 ВА ⁄ 200 Вт |
| SVL-600 |
600 ВА ⁄ 300 Вт |
- Сфера применения — защита персональных компьютеров и рабочих станций от перебоев в электросети.
- Построены по линейно-интерактивной схеме (Line-Interactive).
- Встроенный микропроцессор осуществляет полное управление работой устройства.
- Функция автоматической диагностики.
- Автоматическая регулировка напряжения (AVR) — ступенчатая стабилизация входного напряжения при его изменении, осуществляемая без перехода на аккумуляторные батареи (1 ступенька вверх, 1 ступенька вниз).
- Лампочка аварийного освещения на передней панели ИБП.
- Подавитель высоковольтных импульсов — защищает нагрузку от высоковольтных импульсов, грозовых разрядов и коммутационных помех.
- Дополнительный коммуникационный фильтр для защиты телефонных модемов, факсов, сетевых карт от наведенных помех в телефонных линиях и каналах ЛВС.
- Функция энергосбережения (Green Mode) — при работе в батарейном режиме на холостом ходу (без нагрузки) происходит автоматическое отключение ИБП.
- Функция “холодного” старта — возможность запуска ИБП в батарейном режиме без подключенного входного электропитания.
- Программное обеспечение UPSmart_RUS на русском языке (и кабель RS232 в комплекте) — для автоматической “свертки” и мониторинга состояния электросети.
- Наилучшее соотношение цена ⁄ качество — максимальное количество полезных функций за минимальную стоимость.
|
|
|
Серия Smart-Vision Prime
Идеальный ИБП для защиты персональных компьютеров
|
Новая модель
| SVP-425 |
425 ВА ⁄ 240 Вт |
| SVP-625 |
625 ВА ⁄ 360 Вт |
| SVP-825 |
825 ВА ⁄ 480 Вт |
| SVP-1000 |
1000 ВА ⁄ 600 Вт |
- Сфера применения — защита персональных компьютеров и рабочих станций от перебоев в электросети. Возможна защита другого офисного оборудования соответствующей мощности.
- ИБП построены по линейно-интерактивной схеме (Line-Interactive).
- Встроенный микропроцессор осуществляет полное управление работой устройства.
- Стандартный коммуникационный USB-порт.
- Аккумуляторная батарея повышенной мощности.
- Функция автоматической диагностики.
- Автоматическая регулировка напряжения (AVR) — ступенчатая стабилизация входного напряжения при его изменении, осуществляемая без перехода на аккумуляторные батареи (1 ступенька вверх, 1 ступенька вниз).
- Малогабаритный и высокоэффективный тороидальный трансформатор.
- Подавитель высоковольтных импульсов — защищает нагрузку от высоковольтных импульсов, грозовых разрядов и коммутационных помех.
- Дополнительный коммуникационный фильтр для защиты телефонных модемов, факсов, сетевых карт от наведенных помех в телефонных линиях и каналах ЛВС.
- Функция энергосбережения (Green Mode) — при работе в батарейном режиме на холостом ходу (без нагрузки) происходит автоматическое отключение ИБП.
- Функция “холодного” старта — возможность запуска ИБП в батарейном режиме без подключенного входного электропитания.
- Программное обеспечение UPSmart_RUS на русском языке (и кабель USB в комплекте) — для автоматической “свертки” и мониторинга состояния электросети.
- Наилучшее соотношение цена ⁄ качество — максимальное количество полезных функций за разумную стоимость.
|
|
|
Серия Smart-Vision P
Экономичное решение для защиты персональных компьютеров
|
| P400 |
400 ВА ⁄ 210 Вт |
P400USB |
400 ВА ⁄ 210 Вт |
| P600 |
600 ВА ⁄ 320 Вт |
P600USB |
600 ВА ⁄ 320 Вт |
| P800 |
800 ВА ⁄ 400 Вт |
P800USB |
800 ВА ⁄ 400 Вт |
| P1000 |
1000 ВА ⁄ 500 Вт |
|
| P1400 |
1400 ВА ⁄ 700 Вт |
|
- Схема Line-Interactive.
- Компактные, эргономичные, высоконадежные.
- Микропроцессорное управление и контроль.
- Ступенчатая стабилизация Uвых. при колебаниях Uвх. ±27% от номинального значения без перехода на батареи.
- Встроенный высокоэффективный тороидальный трансформатор.
- “Интеллектуальный” коммуникационный порт USB (для моделей P400USB, P600USB, P800USB).
- Функция “холодного” старта.
- Функция “Green-Power” — экономия электроэнергии.
- “Интеллектуальная” защита при перегрузке или коротком замыкании.
- Встроенный фильтр высоковольтных всплесков.
- Дополнительный фильтр RJ-11 ⁄ RJ-45 ⁄ 10Base-T.
- Автоматическая проверка состояния батарей.
- ПО автоматической свертки и мониторинга.
|
|
|
Серия Smart-Vision
Для защиты персональных компьютеров, рабочих станций, офисного и другого оборудования
|
| 300 |
300 ВА ⁄ 180 Вт |
1000EX |
1000 ВА ⁄ 670 Вт |
| 450 |
450 ВА ⁄ 270 Вт |
1500EX |
1500 ВА ⁄ 950 Вт |
| 700 |
700 ВА ⁄ 420 Вт |
1500LT |
1500 ВА ⁄ 950 Вт |
| 1000 |
1000 ВА ⁄ 670 Вт |
1500RM |
1500 ВА ⁄ 950 Вт |
| 1500 |
1500 ВА ⁄ 950 Вт |
|
- Line-Interactive.
- Ступенчатая стабилизация U вых. при колебаниях U вх. −27%…+22% от номинального значения без перехода на батареи.
- “Холодный” старт, батарейный тест.
- Возможность замены батарей в “горячем” режиме.
- Индикатор неправильной фазировки.
- Двунаправленный коммуникационный порт RS232.
- Комплектуются программным обеспечением UPSilon-2000
для автоматической свертки и мониторинга.
|
|
|
Серия Smart-Vision S ⁄ SP
С чистым синусоидальным выходом
|
| 1000 |
1000 ВА⁄600 Вт |
| 1500 |
1500 ВА⁄900 Вт |
| 2000 |
2000 ВА⁄1200 Вт |
| 1000RM |
1000 ВА⁄600 Вт |
| 1500RM |
1500 ВА⁄900 Вт |
| 2000RM |
2000 ВА⁄1200 Вт |
| 1000LT |
1000 ВА⁄600 Вт |
| 1500LT |
1500 ВА⁄900 Вт |
| 2000LT |
2000 ВА⁄1200 Вт |
- Схема работы Line-Interactive с автоматической регулировкой вых. напряжения в случае повышения или понижения входного.
- Форма вых. напряжения: идеальная синусоида.
- Эргономичные, высоконадежные.
- Микропроцессорное управление и контроль.
- Коммуникационный порт RS232.
- Функция “холодного” старта.
- Функция “Green-Power” — экономия электроэнергии.
- Защита при перегреве, перегрузке или коротком замыкании на выходе.
- Встроенный фильтр высоковольтных всплесков.
- Дополнительный фильтр RJ-11 ⁄ RJ-45 ⁄ 10Base-T.
- Интеллектуальное зарядное устройство (для ускоренного заряда батарей).
- ПО автоматической свертки и мониторинга.
|
|
|
ИБП для защиты файловых серверов
и другого ответственного оборудования
Серия Master-Vision
Новый ИБП для защиты файловых серверов и другого ответственного оборудования
|
Новая модель
| Настольные модели (Tower): |
| 1000 |
1 кВА ⁄ 0.7 кВт |
| 2000 |
2 кВА ⁄ 1.4 кВт |
| 3000 |
3 кВА ⁄ 2.1 кВт |
| 6000 |
6 кВА ⁄ 4.2 кВт |
| 10000 |
10 кВА ⁄ 7.0 кВт |
| С длит. временем резервирования: |
| 1000 LT |
1 кВА ⁄ 0.7 кВт |
| 2000 LT |
2 кВА ⁄ 1.4 кВт |
| 3000 LT |
3 кВА ⁄ 2.1 кВт |
| Для монтажа в промышленную стойку: |
| 1000 RM |
1 кВА ⁄ 0.7 кВт |
| 2000 RM |
2 кВА ⁄ 1.4 кВт |
| 3000 RM |
3 кВА ⁄ 2.1 кВт |
| 1000 RM LT |
1 кВА ⁄ 0.7 кВт |
| 2000 RM LT |
2 кВА ⁄ 1.4 кВт |
| 3000 RM LT |
3 кВА ⁄ 2.1 кВт |
- Схема On-line с двойным преобразованием напряжения и выходным сигналом чистой синусоидальной формы.
- Многопроцессорная схема управления.
- ЖК-монитор на передней панели ИБП.
- Входной коэффициент мощности (Power Factor) близкий к единице.
- Широкий диапазон стабилизации входного напряжения без перехода на аккумуляторные батареи (118…300 В).
- Возможность предварительной установки определенных параметров ИБП.
- Функция “холодного” старта, т. е. возможность включения ИБП при отсутствии входного напряжения.
- Функция автоматического тестирования.
- Коммуникационный интерфейс RS-232.
- “Интеллектуальное” установочное место для подключения дополнительного SNMP-адаптера.
- Современная высокоэффективная схема ИБП позволяет экономить большое количество электроэнергии.
- Низкое тепловыделение ИБП повышает надежность и эффективность защиты нагрузки в течение длительного времени автономной работы.
- Гарантированная общая надежность ИБП даже при эксплуатации в жестких рабочих условиях.
- Максимальная защита нагрузки от грозовых разрядов, высоковольтных всплесков, высокочастотных помех, а также аварий сетевого напряжения.
- Возможность параллельной работы до 4–х блоков (для моделей 6 кВА и 10 кВА).
|
|
|
Серия Power-Vision
Для защиты файловых серверов, групп рабочих станций,
технологического, офисного и другого оборудования
|
| 4 кВА ⁄ 3.2 кВт (1ф ⁄ 1ф) |
| 6 кВА ⁄ 4.8 кВт (1ф ⁄ 1ф, 3ф ⁄ 1ф) |
| 8 кВА ⁄ 6.4 кВт (1ф ⁄ 1ф, 3ф ⁄ 1ф) |
10 кВА ⁄ 8.0 кВт (1ф ⁄ 1ф, 3ф ⁄ 1ф)
|
| LT |
4 кВА ⁄ 3.2 кВт (1ф ⁄ 1ф) |
| LT |
6 кВА ⁄ 4.8 кВт (1ф ⁄ 1ф) |
| LT |
10 кВА ⁄ 8 кВт (1ф ⁄ 1ф) |
- 1ф вход ⁄ 1ф выход, 3ф вход ⁄ 1ф выход.
- On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором.
- Широкий диапазон допустимого изменения U вх. (±20% от номинального значения) без перехода на аккумуляторные батареи.
- ЖК-дисплей на передней панели ИБП.
- Комплектуются программным обеспечением UPSilon-2000 для автоматической свертки и мониторинга.
|
|
|
Серия Pro-Vision, Pro-Vision RM
Для защиты файловых серверов, групп рабочих станций,
телекоммуникационного, офисного и другого оборудования
|
| 1000 ВА ⁄ 700 Вт |
RM |
1000 ВА ⁄ 700 Вт |
| 2000 ВА ⁄ 1400 Вт |
RM |
2000 ВА ⁄ 1400 Вт |
| 3000 ВА ⁄ 2100 Вт |
RM |
3000 ВА ⁄ 2100 Вт |
- 1ф вход ⁄ 1ф выход.
- Высокочастотный On-Line с двойным преобразованием напряжения.
- Широкий диапазон допустимого изменения U вх. (160…276 В) без перехода на аккумуляторные батареи.
- ЖК-дисплей на передней панели ИБП.
- Комплектуются программным обеспечением UPSilon-2000 для автоматической свертки и мониторинга.
|
|
|

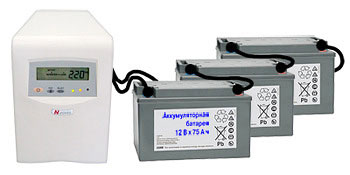

Серия Pro-Vision LT
Экономичное решение для сверх длительной защиты нагрузки
|
ИБП серии Pro-Vision LT предназначены для работы с внешними аккумуляторами любых фирм-производителей. При этом напряжение батарейного комплекта должно составлять 36 В, а его емкость не более 150 А·ч.
Такое решение позволяет обеспечить продолжительное время резервирования нагрузки (до 9 ч) при относительно небольших финансовых затратах за счет возможности использования экономичных аккумуляторных батарей.
|
|
|
UPS ⁄ ИБП для централизованной
защиты вычислительных залов,
зданий и прочих важных объектов
Серия Safe-Power Evolution UY
Для централизованной защиты вычислительных залов, офисов, зданий, телекоммуникационного, промышленного, технологического оборудования, центров хранения данных и других объектов
|
Новая модель
| 10 кВА (8 кВт) |
— |
3ф ⁄ 3ф |
| 15 кВА (12 кВт) |
— |
3ф ⁄ 3ф |
| 20 кВА (16 кВт) |
— |
3ф ⁄ 3ф |
| запланированы на конец 2006 г: |
| 30 кВА (24 кВт) |
— |
3ф ⁄ 3ф |
| 40 кВА (32 кВт) |
— |
3ф ⁄ 3ф |
| 50 кВА (40 кВт) |
— |
3ф ⁄ 3ф |
| 60 кВА (48 кВт) |
— |
3ф ⁄ 3ф |
| 80 кВА (64 кВт) |
— |
3ф ⁄ 3ф |
- On-Line с двойным преобразованием напряжения и выходным автотрансформатором.
Широкий ЖК-дисплей (touch screen) на передней панели блока (управляющие клавиши являются частью экрана).
- Возможны следующие модификации входного THD-фильтра:
— для фильтрации высших гармоник входного тока;
— для компенсации реактивной составляющей на входе (cos F = 1)
- Более низкая стоимость в сравнении с трансформаторными моделями.
|
|
|
Серия Safe-Power Evolution
Для централизованной защиты вычислительных залов, офисов, зданий, телекоммуникационного, промышленного, технологического оборудования, центров хранения данных и других объектов
|
| 20 кВА ⁄ 16 кВт |
100 кВА ⁄ 80 кВт |
400 кВА ⁄ 320 кВт |
| 30 кВА ⁄ 24 кВт |
120 кВА ⁄ 96 кВт |
500 кВА ⁄ 400 кВт |
| 40 кВА ⁄ 32 кВт |
160 кВА ⁄ 128 кВт |
600 кВА ⁄ 480 кВт |
| 50 кВА ⁄ 40 кВт |
200 кВА ⁄ 160 кВт |
800 кВА ⁄ 640 кВт |
| 60 кВА ⁄ 48 кВт |
250 кВА ⁄ 200 кВт |
1000 кВА ⁄ 800 кВт |
| 80 кВА ⁄ 64 кВт |
300 кВА ⁄ 240 кВт |
|
- 3ф вход ⁄ 3ф выход; 6 ⁄ 12-п.п., 12-п.п., 12 ⁄ 24-п.п.
- On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором.
- Современные схемотехнические решения (инвертор на IGBT-транзисторах).
- Высокий КПД системы, наличие энергосберегающего режима EcoMode.
- Система управления аккумуляторными батареями Battery Health Guard System следит за их состоянием и продлевает срок эксплуатации.
- Возможность параллельного подключения до 8 систем для масштабирования мощности или аппаратного резервирования.
- Компактность системы в сравнении с аналогичными агрегатами данной мощности.
- Широкий выбор коммуникационных возможностей.
- Широкий выбор дополнительных опций.
|
|
|
|
Серия Power-Vision 3F
|
| 10 кВА ⁄ 8 кВт (3ф ⁄ 3ф) |
| 20 кВА ⁄ 16 кВт (3ф ⁄ 3ф) |
| 30 кВА ⁄ 24 кВт (3ф ⁄ 3ф) |
| 40 кВА ⁄ 32 кВт (3ф ⁄ 3ф) |
| 50 кВА ⁄ 40 кВт (3ф ⁄ 3ф) |
| 60 кВА ⁄ 48 кВт (3ф ⁄ 3ф) |
- Схема On-Line с двойным преобразованием напряжения.
- Полная гальваническая развязка между выходом и входом, а также выходом и резервной линией Bypass. Достигается с помощью выходного изолирующего трансформатора специальной конструкции. Повышает защищенность нагрузки от помех по нейтральному проводу и позволяет применять раздельное заземление на входе и выходе.
- Возможные варианты исполнения с любым международным стандартом по входному и выходному напряжению (208 В, 220 В, 380 В, 400 В, 415 В, 460 В, треугольник или звезда).
- Высокая перегрузочная способность.
- Синусоидальная форма выходного напряжения.
- Функция “холодного старта”. ИБП может быть включен в батарейном режиме работы без подачи питающего напряжения.
- Возможность работы в экономичном режиме для уменьшения потребления электроэнергии при параметрах сетевого напряжения близких к идеальным.
- На передней панели ИБП — управляющая клавиатура с ЖК-дисплеем и светодиодными индикаторами.
- Возможность параллельной работы для резервирования или масштабирования.
- Удачная компоновка ИБП: малая площадь занимаемой поверхности (550 мм × 800 мм) позволяет экономить полезное пространство аппаратного помещения.
|
|
|
Стабилизаторы напряжения
для защиты промышленных
объектов, зданий, офисов, коттеджей
Серия Vega
Для защиты вычислительных залов, файловых серверов, групп рабочих станций, технологического, офисного и другого оборудования
|
0.7…22 кВА — стандартные модификации, электродинамические
- 1ф вход ⁄ 1ф выход.
- Электродинамические сервоприводные.
- Диапазоны стабилизации U вх:
±10%, ±15%, ±20%, ±25%, −20%…+10%, −25%…+15%, −35%…+15%, −40%…+20%, −45%…+15%.
- Стабильность U вых.: ±1%.
|
|
|
Серия Antares
Для защиты вычислительных залов, файловых серверов, групп рабочих станций, технологического, офисного и другого оборудования
|
10…315 кВА — стандартные модификации, электродинамические
- 1ф вход ⁄ 1ф выход.
- Электродинамические сервоприводные.
- Диапазоны стабилизации U вх:
±10%, ±15%, ±20%, ±25%, ±30%, −20%…+10%, −25%…+15%,
−35%…+15%, −40%…+20%, −45%…+15%.
- Стабильность U вых.: ±1%.
|
|
|
Серия Orion
Для централизованной защиты вычислительных залов, офисов, зданий, телекоммуникационного, промышленного и технологического оборудования, центров хранения данных, коттеджей и др.
|
1.5…300 кВА — стандартные модификации, электродинамические
- 3ф вход ⁄ 3ф выход.
- Электродинамические сервоприводные.
- Модификация Orion A — с регулировкой по среднефазному напряжению.
- Модификация Orion Y — с независимой регулировкой по каждой фазе.
- Диапазоны стабилизации U вх:
±10%, ±15%, ±20%, ±25%, ±30%,
−20%…+10%, −25%…+15%, −35%…+15%,
−40%…+20%, −45%…+15%.
- Стабильность U вых.: ±1%.
|
|
|
Серия Sirius
Для централизованной защиты вычислительных залов, офисов, зданий, телекоммуникационного, промышленного и технологического оборудования, центров хранения данных, коттеджей и др.
|
35…2000 кВА — стандартные модификации, электродинамические
- 3ф вход ⁄ 3ф выход.
- Электродинамические сервоприводные.
- Модификация Sirius A — с регулировкой по среднефазному напряжению.
- Модификация Sirius Y — с независимой регулировкой по каждой фазе.
- Стабильность U вых.: ±1%.
- Диапазоны стабилизации U вх:
±10%, ±15%, ±20%, ±25%, ±30%, −20%…+10%, −25%…+15%,
−35%…+15%, −40%…+20%, −45%…+15%.
|
|
|
Серия Taurus
Для централизованной защиты зданий, группы зданий, цехов, заводов, аэропортов, коттеджных поселков, малых городов и других объектов
|
630…4000 кВА — стандартные модификации, электродинамические
- 3ф вход ⁄ 3ф выход.
- Электродинамические сервоприводные.
- С независимой регулировкой по каждой фазе.
- Диапазоны стабилизации U вх:
±15%, ±20%, −40%…+20%
- Стабильность U вых.: ±1%.
|
|
|
Серия Aries
Для централизованной защиты вычислительных залов, офисов, зданий, телекоммуникационного, промышленного, технологического оборудования, центров хранения данных, коттеджей и др.
|
3…135 кВА — стандартные модификации, электродинамические
- 3ф вход ⁄ 3ф выход.
- Электродинамические сервоприводные.
- С независимой регулировкой по каждой фазе.
- Изолирующий трансформатор, грозоразрядник, фильтр радиочастотных и электромагнитных помех.
- Диапазоны стабилизации U вх:
±15%, ±20%, ±25%, ±30%.
- Стабильность U вых.: ±1%.
|
|
|
Серия Discovery
Для централизованной защиты вычислительных залов, офисов, зданий, телекоммуникационного, промышленного, технологического оборудования, центров хранения данных, коттеджей и др.
|
35…2000 кВА — стандартные модификации, электродинамические
- 3ф вход ⁄ 3ф выход.
- Электродинамические сервоприводные.
- С независимой регулировкой по каждой фазе.
- Изолирующий трансформатор, грозоразрядник, фильтр радиочастотных и электромагнитных помех.
- Диапазоны стабилизации U вх:
±15%, ±20%, ±25%, ±30%.
- Стабильность U вых.: ±1%.
|
|
|
Серия Gemini
Для защиты вычислительных залов, файловых серверов, групп рабочих станций, технологического, офисного и другого оборудования
|
1…5 кВА — стандартные модификации, статические
- 1ф вход ⁄ 1ф выход.
- Электронные быстродействующие.
- Диапазон стабилизации U вх.: −18% или +14%.
- Стабильность U вых.: ±3%.
|
|
|
Серия Aquarius
Для защиты вычислительных залов, файловых серверов, групп рабочих станций, технологического, офисного и другого оборудования
|
3…15 кВА — стандартные модификации, статические
- 1ф вход ⁄ 1ф выход.
- Электронные быстродействующие.
- Диапазон стабилизации U вх.:
−18% или +14%.
- Стабильность U вых.: ±3%.
|
|
|
|
Серия Odyssey
Для централизованной защиты вычислительных залов, офисов, зданий, телекоммуникационного, промышленного и технологического оборудования, центров хранения данных и других объектов
|
100…1000 кВА — стандартные модификации, компенсационные
- 3ф вход ⁄ 3ф выход.
- Электронные сверхбыстродействующие
компенсационного типа.
- Диапазон стабилизации U вх.:
−15% или −20%…+10%
- Стабильность U вых.: ±2%.
- Высокая скорость регулирования 0.75 мс⁄В.
|
|
|
|
июнь 2006 г.
|
|
|
|
|
ИБП серии Smart-Vision Lite
