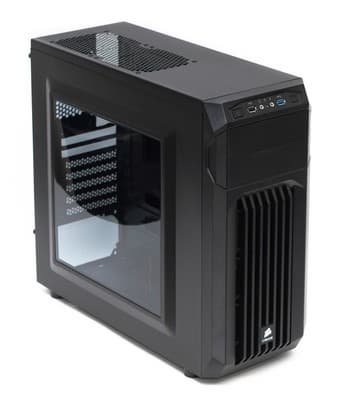

В 2014 году компания Corsair расширила свою линейку корпусов Carbide Series, выпустив три новых продукта, объединенных в общую сублинейку miditower-корпусов под названием SPEC. К нам на тестирование попала самая доступная из них — модель Corsair Carbide Series SPEC-01, однако бо́льшую часть информации в этом обзоре можно применить и к чуть более дорогим моделям SPEC-02 и SPEC-03. Производитель позиционирует новую сублинейку в качестве основы для построения недорогих ПК для геймеров, которые предпочитают более агрессивный, привлекающий к себе внимание дизайн, нежели строгую простоту и лаконичность.

Вариант расцветки и комплектации корпуса Corsair SPEC-01 только один — черный, с большим боковым окном на левой стенке и одним вентилятором с красной подсветкой за передней декоративной панелью. Ценителям подсветки других цветов придется обратить свое внимание на модель SPEC-03, ее можно найти не только в красном, но также в оранжевом и белом исполнении.

Corsair Carbide Series SPEC-01

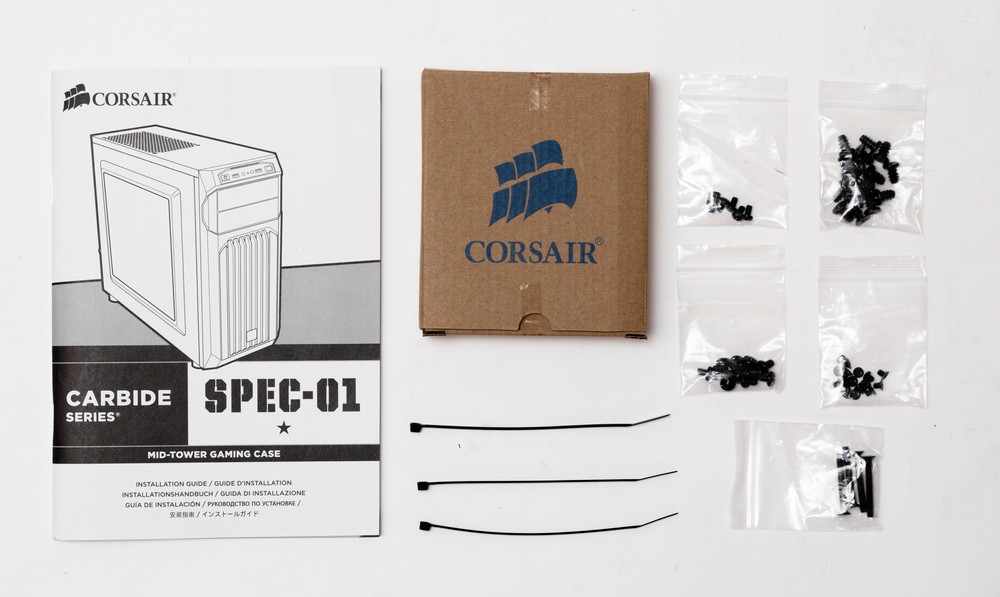

Поставляется корпус в обычной картонной коробке без использования цветной полиграфии, но с прорезями на боковых гранях для более удобной транспортировки. Внутри, помимо самого корпуса и элементов системы охлаждения можно найти только инструкцию по сборке на восьми языках, включая русский, и небольшой картонный бокс с набором разнообразных винтов и тремя одноразовыми стяжками. Инструкция выполнена в виде книжки формата А5, претензий к качеству ее исполнения у нас не возникло.

Компоновка

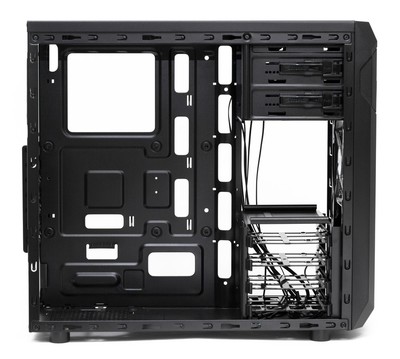

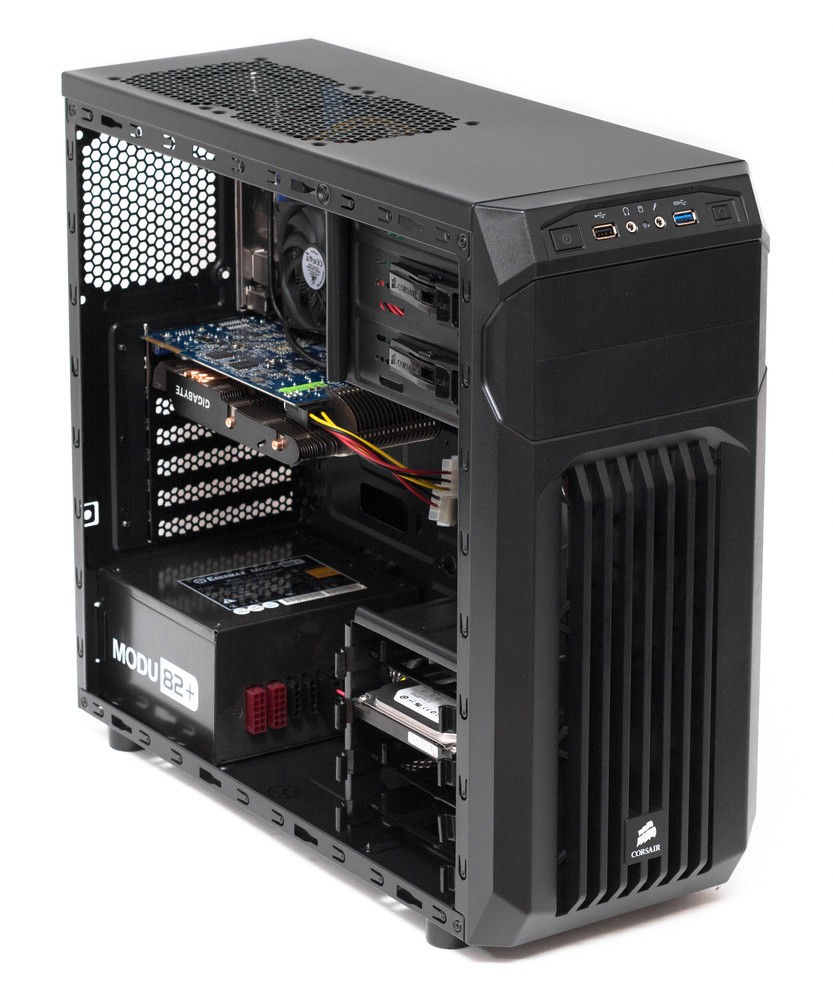

Скомпонован Corsair SPEC-01 по уже привычной для современных игровых корпусов схеме: блок питания располагается горизонтально снизу, а системная плата — вертикально сверху. Корпус предусматривает установку полноразмерных плат формата ATX и источников питания глубиной до 230 мм включительно.

Corsair Carbide Series SPEC-01

Пятидюймовых отсеков с выходом на лицевую панель два, а вот для 3,5″ устройств подобного не предусмотрено. Отсек для установки HDD/SSD один, поперечный, на 4 накопителя. Отсек установлен в нижней части без возможности перевесить его наверх. Сами диски устанавливаются в корзину с помощью пластиковых салазок, предусматривающих безвинтовое крепление 3,5″ накопителей и винтовое для дисков ноутбучного формата, то есть каждое из четырех посадочных мест является универсальным.

Corsair Carbide Series SPEC-01

Максимальная длина видеокарт в первых четырех слотах системной платы может достигать внушительных 414 мм, в то время как для слотов с 5-го по 7-й максимальная длина оказывается сильно меньше — всего 275 мм, поэтому для организации некоторых SLI/CrossFire-инсталляций данный корпус может не подойти.

Корпус предусматривает установку процессорных кулеров высотой до 150 мм, что подтверждается и нашим замером.

Конструкция

Габариты корпуса 200 (Ш) × 428 (В) × 447 (Г) мм, включая ножки и прочие выступающие элементы. Вес без упаковки и блока питания — всего 4,8 кг, что обусловлено применением тонкой стали толщиной 0,6 мм, большим окном из оргстекла и обильной перфорацией практически всех элементов корпуса. Более-менее прочной ощущается только правая, глухая стенка, остальные элементы имеют лишь минимально необходимую толщину и прочность, чтобы корпус не повело и в процессе эксплуатации не возникало неприятного дребезжания тонких металлических деталей.

Corsair Carbide Series SPEC-01

Ножки сделаны из обычного твердого пластика, они лишь приподнимают корпус над горизонтальной поверхностью, обеспечивая приток холодного воздуха к вентилятору блока питания, но их амортизирующий эффект можно считать нулевым.

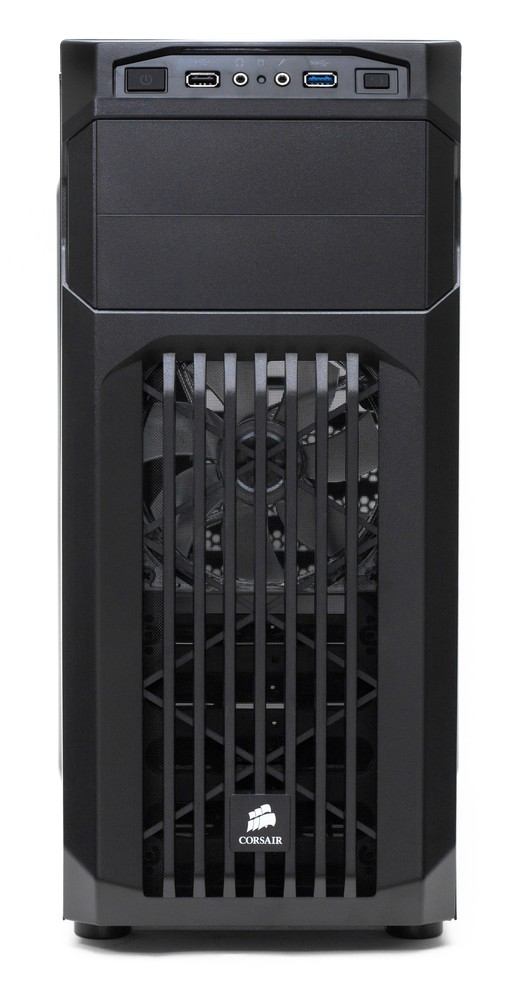

Лицевая декоративная панель полностью выполнена из пластика. За массивными ребрами жесткости, призванными вызывать ассоциации с ребрами радиатора, скрываются прорези, благодаря которым становится хорошо видна красная подсветка комплектного вентилятора.

Corsair Carbide Series SPEC-01

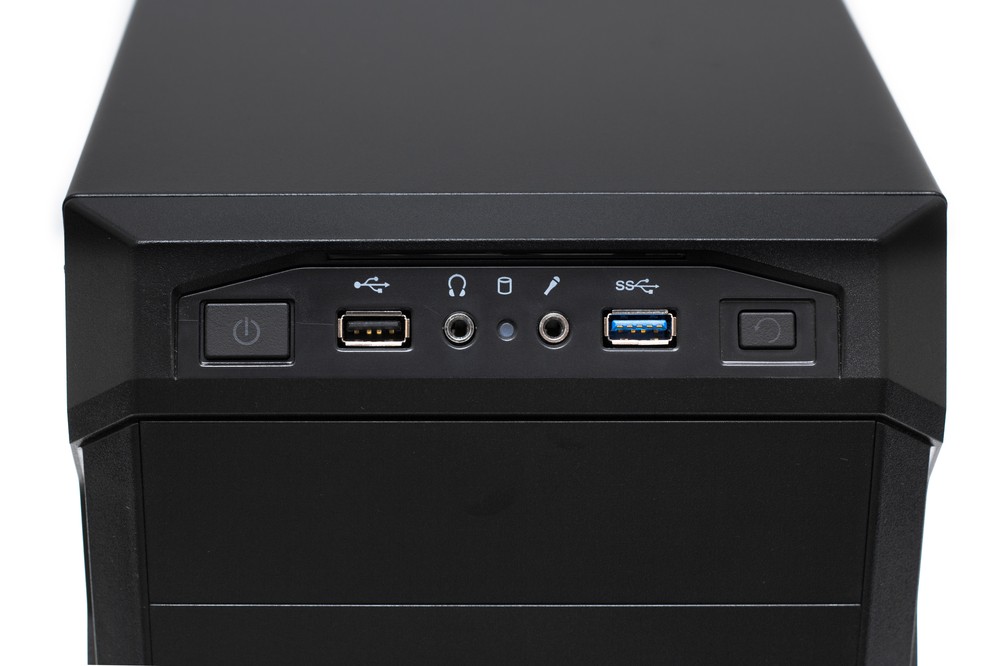

Все элементы управления, а также блок портов ввода/вывода находятся на скошенной верхней грани лицевой панели — такой вариант размещения будет удобен как при напольном, так и при настольном размещении корпуса. Кнопки включения и перезагрузки максимально разнесены друг от друга, они имеют интуитивно понятные пиктограммы, а кнопка включения еще и подсвечивается красным во время работы ПК. Кнопки имеют малый ход и срабатывают с громким щелчком.

По какой-то причине производитель решил оснастить модель SPEC-01 одним портом USB 2.0 и одним USB 3.0, в то время как в старших моделях оба USB-порта соответствуют версии 3.0, которая, как известно, имеет обратную совместимость с более старым и медленным стандартом. Хорошо, что порты, по крайней мере, разнесены далеко друг от друга, поэтому проблем с одновременным подключением двух крупногабаритных устройств возникать не должно. Аудиоразъемы для подключения наушников и микрофона имеют традиционное исполнение.

Corsair Carbide Series SPEC-01

Индикаторы Power_LED и HDD_LED выполнены в одном цвете — красном. Собственно, в этом цвете выполнена абсолютно вся подсветка корпуса, что весьма логично. В качестве индикатора активности жесткого диска используется небольшой диод в самом центре блока управления, в то время как в качестве Power_LED выступают два источника света: кнопка включения и тонкая горизонтальная полоска в самом верху блока управления.

Косвенным подтверждением работы ПК служит четырехточечная красная подсветка фронтального вентилятора, отключить которую можно только вместе с самим вентилятором. В совокупности подсветка корпуса Corsair SPEC-01 смотрится аккуратно и гармонично, особенно в затемненном помещении. Внутренности корпуса по умолчанию не подсвечиваются, так что желающим полюбоваться внутренностями ПК долгими зимними вечерами придется подумать о дополнительной подсветке комплектующих лампами и/или диодами.

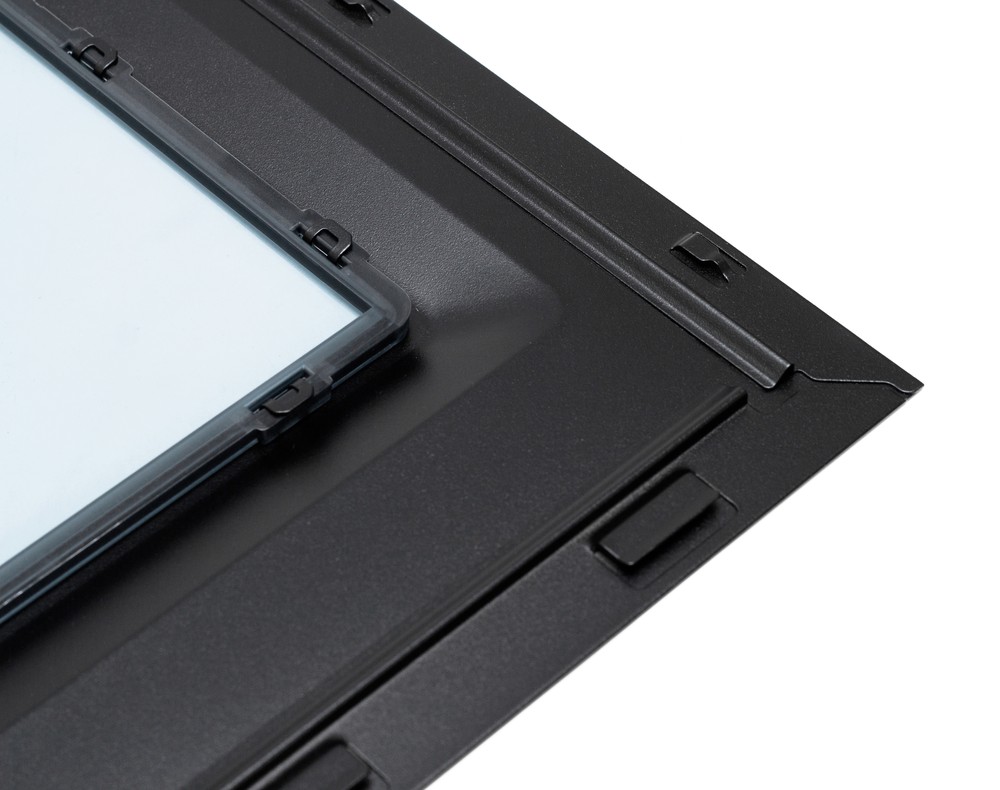

Обе боковые стенки корпуса имеют неровную форму со значительным выступом по большей части периметра. Справа этот выступ позволяет организовать дополнительное пространство для укладки кабелей без увеличения габаритов шасси в целом, а слева, по всей видимости, сделан просто для красоты и симметрии.

Система вентиляции

Поскольку речь идет пусть и о бюджетном, но все же игровом корпусе, то производитель оснастил его весьма продуманной системой охлаждения. Точнее — дал потенциальному покупателю возможность ее организовать путем покупки необходимого числа корпусных вентиляторов, потому как из пяти посадочных мест в варианте «из коробки» занято только одно.

Corsair Carbide Series SPEC-01 Corsair Carbide Series SPEC-01

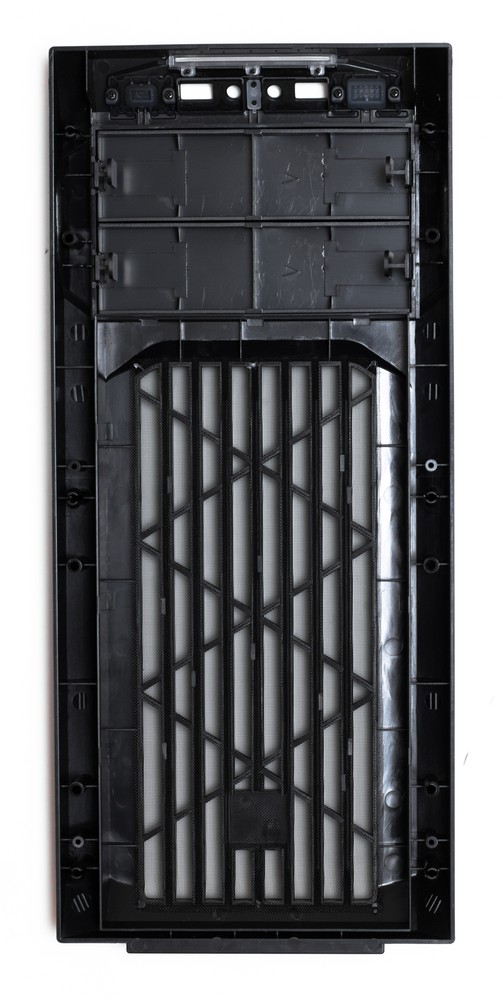

Декоративная лицевая панель не имеет электрического соединения с шасси и подключенных проводов, ее можно быстро снять, потянув за специальный выступ в нижней части. На оборотной стороне панели закреплен пылевой фильтр из мелкой синтетической сетки. Фильтр несъемный, его предстоит мыть или пылесосить вместе с пластиковой панелью.

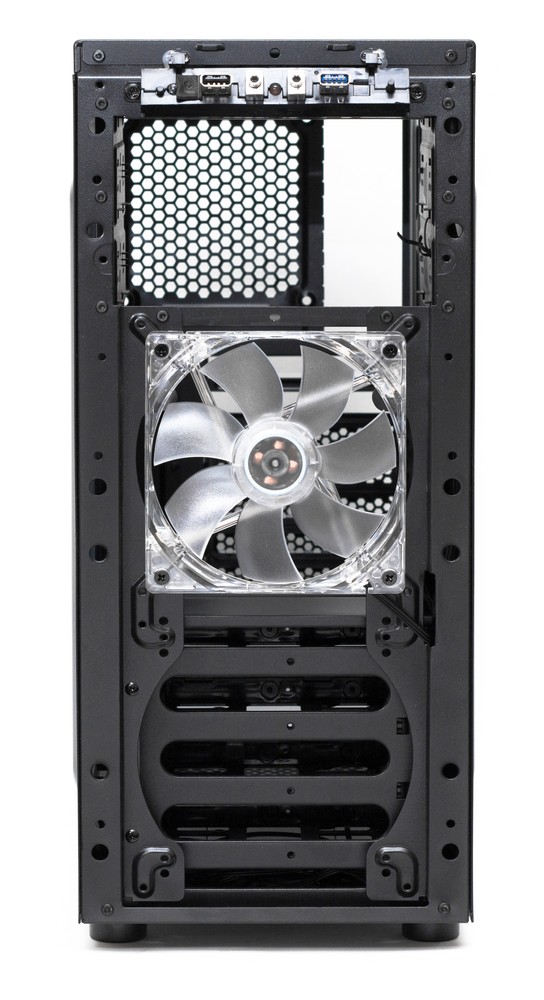

Непосредственно за лицевой панелью находятся 2 посадочных места для вентиляторов типоразмера 120 или 140 мм. Верхнее посадочное место занято комплектным вентилятором на 120 мм с красной подсветкой. Крепление всех вентиляторов в корпусе стандартное — винтовое.

Corsair Carbide Series SPEC-01

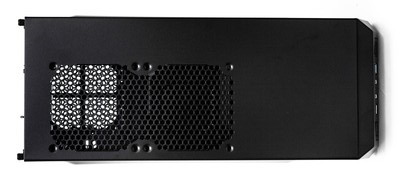

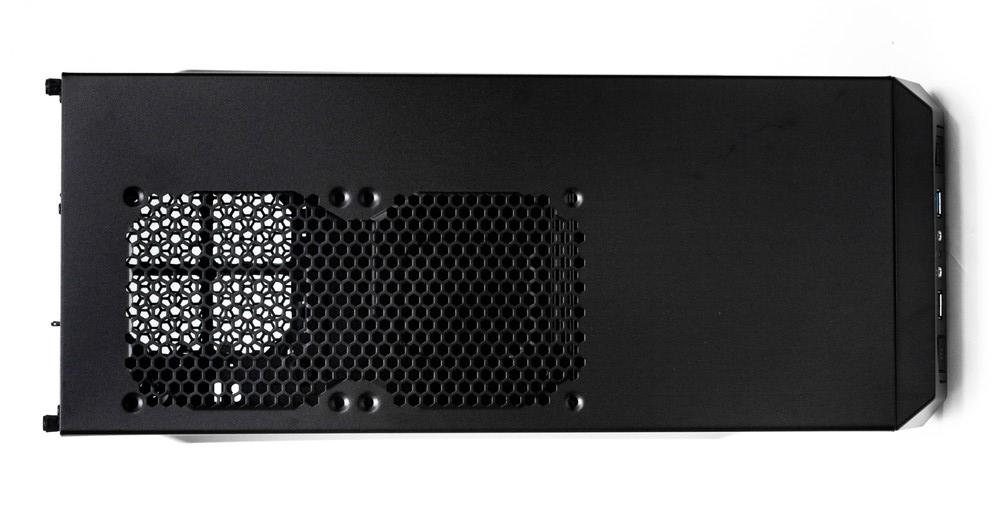

Еще 2 посадочных места для 120-миллиметровых вентиляторов можно найти в задней части верхней стенки корпуса. Комплектных вентиляторов на этом месте нет, как нет и пылевого фильтра, так что пыль будет оседать на комплектующих довольно быстро. Последнее, пятое место под 120-миллиметровый вентилятор находится на задней стенке, рядом с прорезью для задних портов ввода/вывода.

Corsair Carbide Series SPEC-01

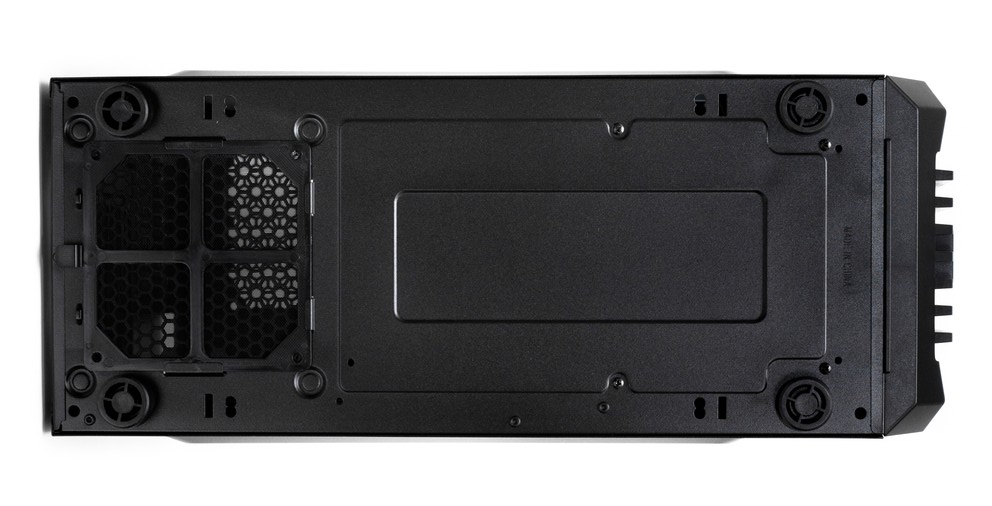

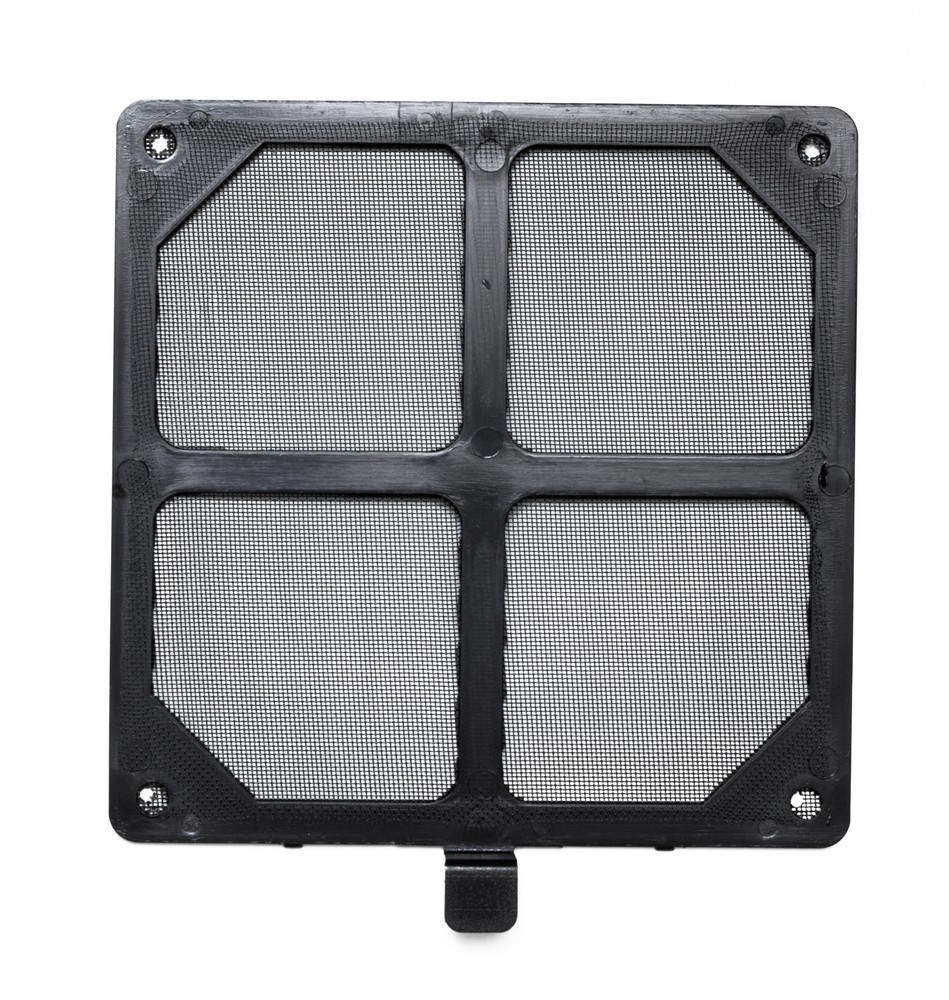

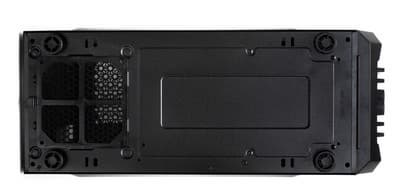

На нижней стенке присутствует перфорация только в месте установки блока питания, поставить рядом с ним еще один вентилятор можно только в моделях SPEC-02 и SPEC-03. Зато в младшей модели удобнее всего реализован пылевой фильтр для нижней стенки: он выполнен в виде пластиковой рамки с мелкой синтетической сеткой, которая просто заводится на свое место по направляющим. Таким образом, фильтр можно снять и поставить на место за считанные секунды, а корпус даже не придется приподнимать или класть на бок.

Сборка системного блока

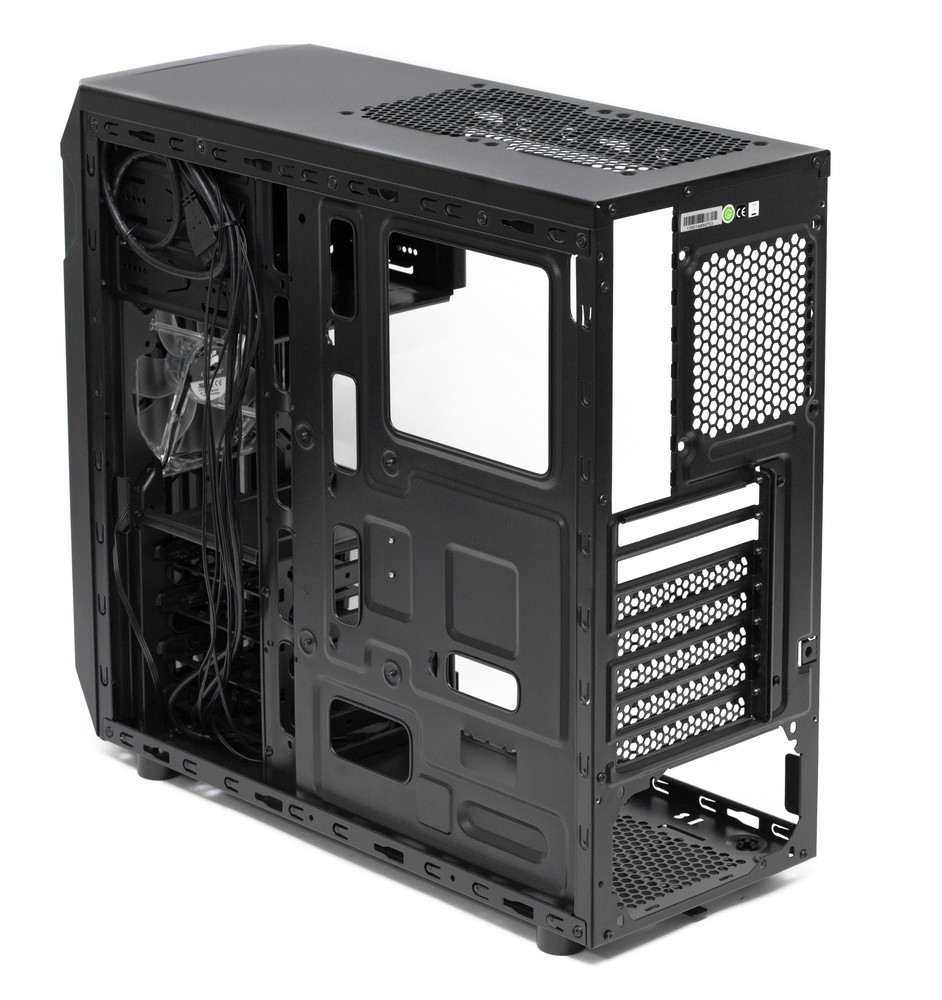

Обе боковые стенки фиксируются с помощью винтов с накатной головкой. Система крепления используется традиционная для бюджетных решений — пазы и гребенки прислонно-сдвижного механизма. Стенки легко снимаются, а вот для их обратной установки лучше положить корпус на бок.

Corsair Carbide Series SPEC-01

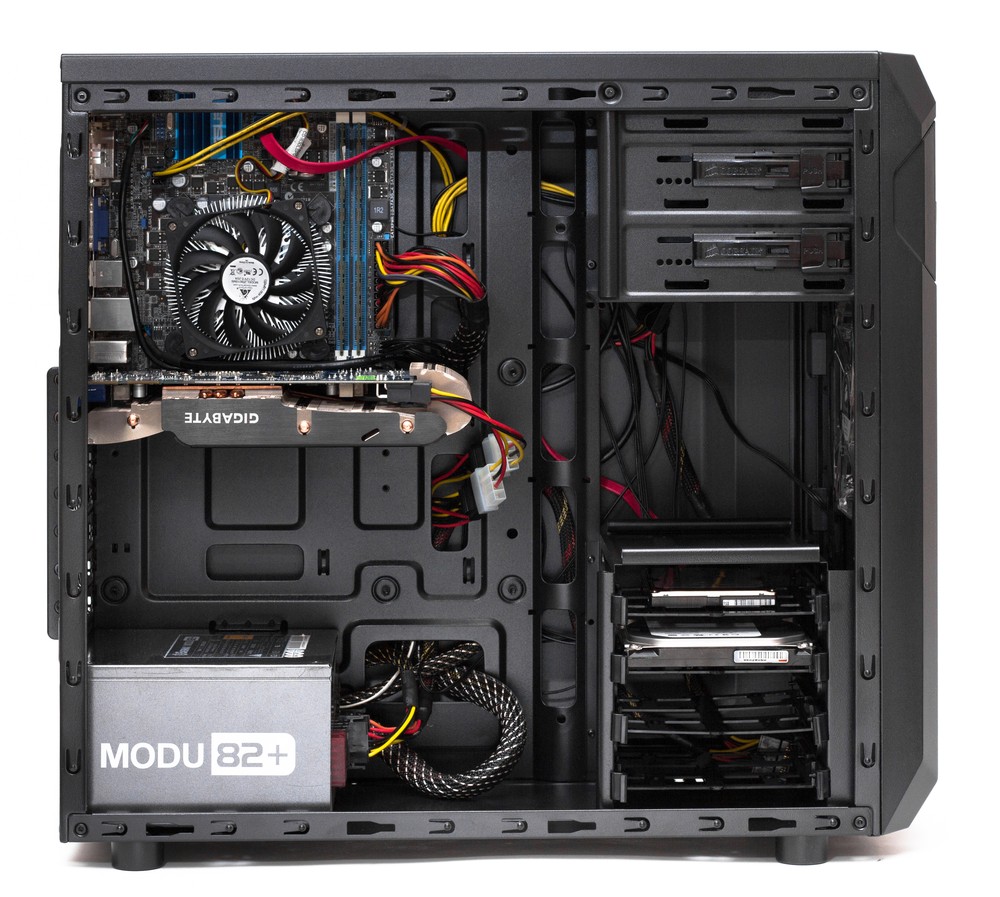

Блок питания крепится винтами к задней стенке в нижней части шасси, устанавливать его можно вентилятором вверх или вниз, до или после монтажа системной платы. На днище имеются лишь небольшие направляющие, между которых нужно аккуратно поместить БП, однако они, по большому счету, доставляют сборщику больше неудобств, чем пользы. Вариант с небольшим подиумом и амортизаторами был бы более уместен, однако в Corsair SPEC-01 такое решение не предусмотрено.

Каких-либо заглушек, которые придется выламывать, в корпусе нет — ни в заднем отверстии для портов ввода-вывода, ни в пятидюймовых слотах шасси. Прорези для плат расширения снабжены многоразовыми заглушками, каждая из которых зафиксирована отдельным винтом под крестовую отвертку, плюс для всех семи слотов имеется единая Г-образная скоба, фиксирующаяся с помощью двух винтов.

Corsair Carbide Series SPEC-01

Стойки для монтажа системной платы заранее проставлены на заводе. В комплекте идет одна запасная стойка на тот случай, если у какого-то из латунных шестигранников обнаружатся проблемы с качеством резьбы.

В области процессора подложка системной платы имеет большой вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой платы.

Corsair Carbide Series SPEC-01

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только подключение HD Audio, порты USB 2.0 и USB 3.0 подключаются разными монолитными колодками к внутренним разъемам системной платы. Провода от кнопок управления и светодиодной индикации выполнены в виде единого плоского шлейфа, однако на конце все разъемы разделяются, превращаясь в традиционный ворох проводов.

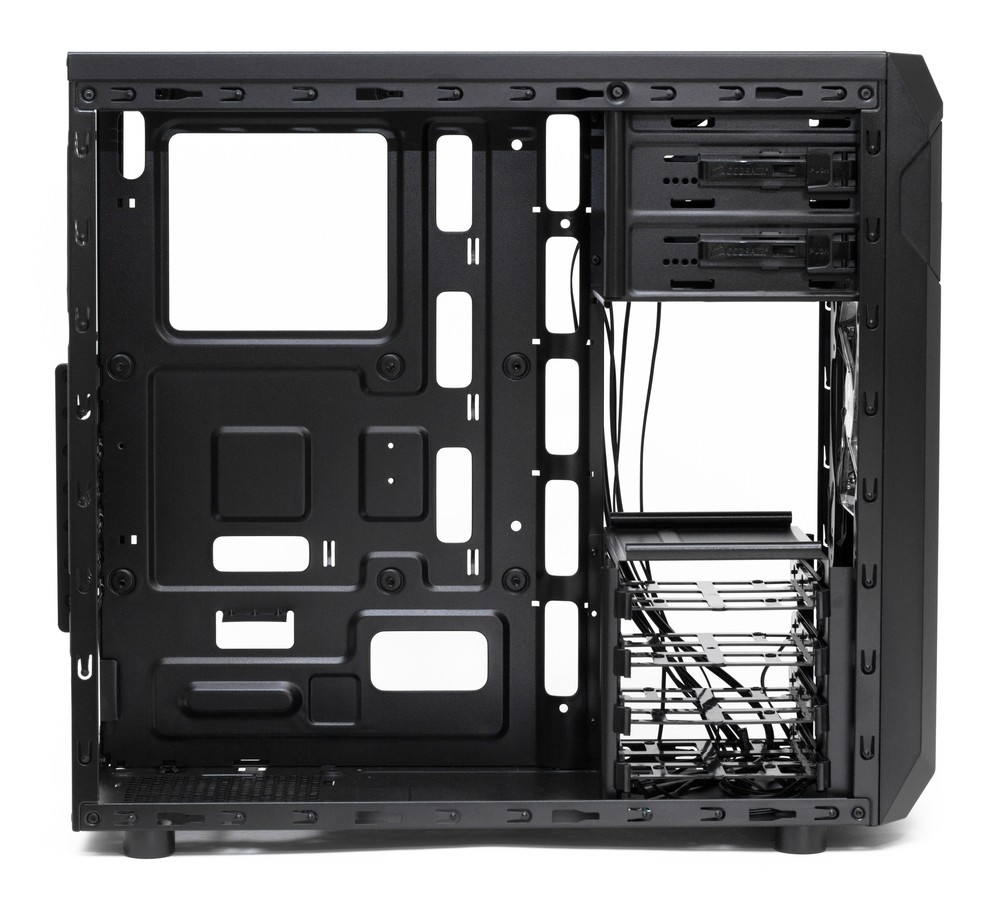

В корпусе предусмотрена бюджетная система скрытной укладки проводов, выражающаяся в наличии одного крупного отверстия в подложке системной платы в районе блока питания и ряда однотипных отверстий без резинового уплотнителя по правой и нижней сторонам этой же подложки. Места между обратной стороной подложки и правой боковой стенкой почти нет, помогает только тот факт, что боковая стенка выпуклая, ее вместительную полость плотно заполняют кабели блока питания.

Corsair Carbide Series SPEC-01

Система крепления пятидюймовых устройств — безвинтовая. Оптический привод или другое аналогичное по габаритам устройство достаточно просто задвинуть в соответствующий отсек до щелчка системы безвинтового крепления. Для демонтажа оптического привода нужно надавать на защелку в том месте, где имеется недвусмысленная надпись «Push». Надежность такого крепления получается низкой, люфт устройства наблюдается как в вертикальной, так и в горизонтальной плоскости. Хорошо, что возможность дополнительно зафиксировать привод двумя винтами все-таки присутствует.

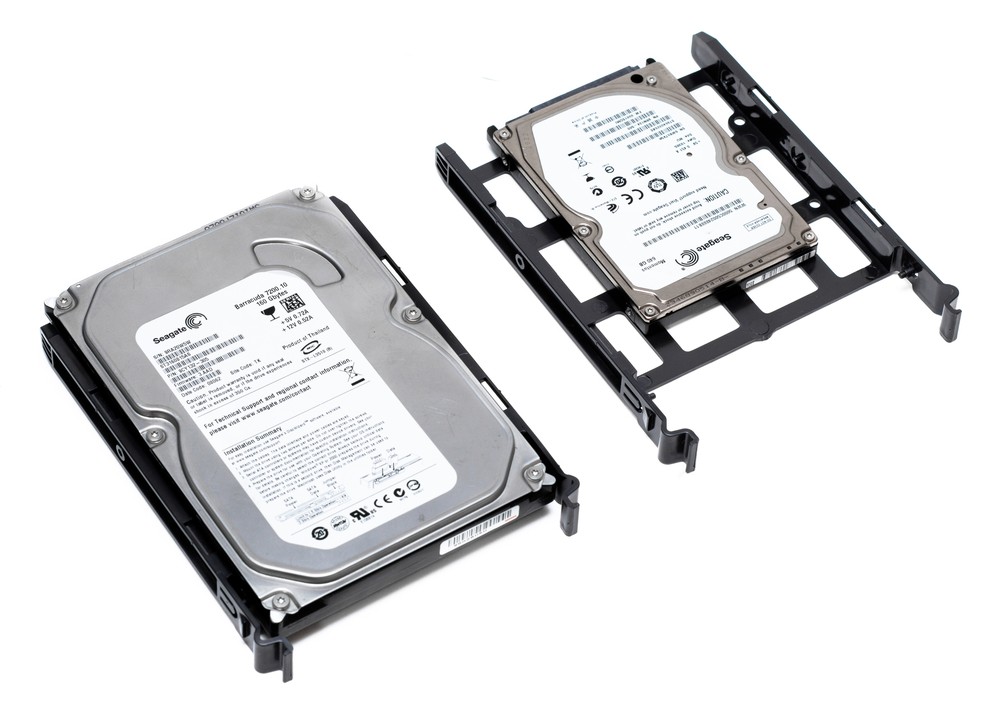

Салазки для установки HDD/SSD фиксируются в отсеке лишь за счет слабых пластиковых распорок. Каждая из четырех салазок, как мы уже отмечали выше, позволяет установить как полноразмерный, так и 2,5″ накопитель. В случае с 3,5″ диском использовать винты не нужно (да и просто не получится). Салазки выполнены из достаточно мягкого, эластичного пластика, благодаря чему их необходимо просто «натянуть» на диск так, чтобы пластиковые штырьки слева и справа совпали с отверстиями на боковых гранях HDD.

Corsair Carbide Series SPEC-01

Если же требуется установить в салазки 2,5″ накопитель, то его необходимо зафиксировать 4 винтами под крестовую отвертку, используя отверстия на нижней стенке диска. К сожалению, надежность крепления дисков в отсеке крайне низкая. Накопители ноутбучного формата откровенно болтаются, а полноразмерные диски заметно люфтят в обеих плоскостях. Ситуацию могла бы исправить дополнительная фиксация салазок с помощью винтов, однако в Corsair SPEC-01 такой вариант, увы, не предусмотрен.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентилятора использовался автономный управляемый преобразователь.

Расстояние от переднего вентилятора до сетки пылевого фильтра минимальное, что в некоторых случаях приводит к касанию крыльчаткой сетки при питании вентилятора напряжением 11—12 В. Такой эффект наблюдается не всегда, а вот заметное увеличение аэродинамического сопротивления, вызванное наличием относительно мелкоячеистой сетки на пути воздушного потока, гарантированно приводит к весьма заметному росту уровня шума при питании вентилятора напряжением свыше 9 вольт. При более низком напряжении питания эффект наблюдается в меньшей степени, но он тоже есть. В такой ситуации можно переставить штатный вентилятор на заднюю панель, убрав нагнетающий вентилятор в принципе. Если же его применение в силу каких-то обстоятельств необходимо, то лучше установить низкопрофильную модель, работающую на умеренных оборотах.

РежимНастольное
размещение
Напольное
размещение
High30 дБА25 дБА
12 В с передней панелью42 дБА30 дБА
5 В с передней панелью23 дБАменее 20 дБА
12 В без передней панели35,5 дБА27,5 дБА
5 В без передней панели21,5 дБАменее 20 дБА

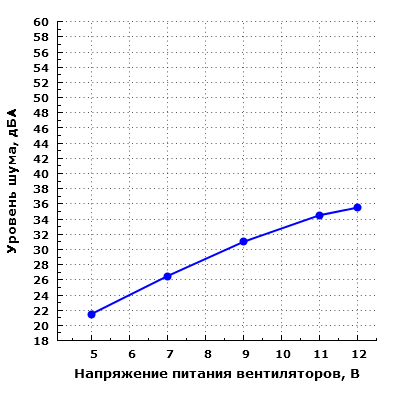

Уровень шума корпуса со снятой передней панелью

Уровень шума без передней панели изменяется от 21,5 до 35,5 дБА при условии настольного размещения корпуса и измерения в ближнем поле. Это относительно широкий диапазон, демонстрирующий также и изменение производительности вентилятора в широких пределах.

В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (27,5 дБА) до среднего (34,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения достигает лишь среднетипичных значений, которые вполне приемлемы для дневного времени суток

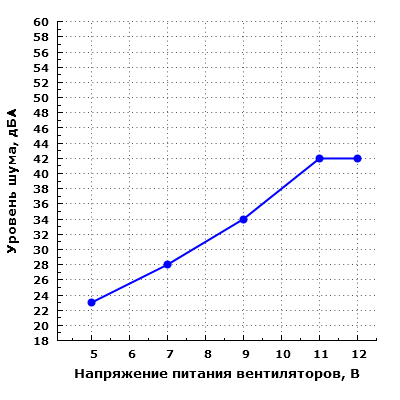

Уровень шума корпуса

При установленной передней панели диапазон уровня шума составляет уже от 23 до 42 дБА, но тут сказывается влияние на вентилятор близкорасположенного фильтра, поэтому штатный вентилятор лучше сразу переставить назад.

Напольное размещение корпуса и увеличение расстояние от источника шума до пользователя благоприятно сказываются на акустической эргономике в точке прослушивания. Шум не превышает 30 дБА даже с установленной передней панелью, а при снятой передней панели он не превышает 27,5 дБА. Такие значения являются пониженными относительно типичных значений для жилых помещений в дневное время суток.

Позиционирование и выводы

Корпус Corsair Carbide Series SPEC-01 имеет довольно четкое позиционирование: это бюджетный miditower с агрессивным дизайном для построения игрового ПК. И надо сказать, с этой ролью он вполне успешно справляется. Об игровых компьютерах высшей ценовой категории, правда, здесь говорить не приходится, потому что самых требовательных геймеров может не устроить ограничение в 275 мм на длину дополнительной графической карты. И если уж речь идет о дорогом решении, то для него можно выбрать корпус попросторнее, в том числе из ассортимента компании Corsair.

Ярких корпусов с обильной подсветкой у Corsair довольно много, чего нельзя сказать о варианте оформления с использованием пластиковых ребер. Относительно похожее решение можно увидеть только в корпусах из модельного ряда Corsair Air, напоминающих своими формами куб. Теперь же у любителей сложных форм появляется альтернативный, более доступный и традиционный выбор в лице сублинейки Corsair SPEC.

Главная проблема, с которой могут столкнуться владельцы данной модели — это шум от вибрации плохо зафиксированного 3,5″ диска. Для ее устранения может потребоваться использовать самодельный уплотнитель для пластиковых салазок, который заодно послужит в качестве своеобразного амортизатора.

Фронтальные порты ввода/вывода расположены на Corsair SPEC-01 очень удачно, однако наличие всего одного порта USB 3.0 в современных реалиях уже может доставить определенные неудобства владельцу, когда нужно, например, скопировать большое число файлов с одного быстрого накопителя USB 3.0 на другой. Хотя, справедливости ради, встречаются такие задачи не слишком часто. Также не всех устроит относительно маленький (для miditower) отсек для HDD/SSD, но, опять же, более сложную систему хранения, чем один SSD плюс один/два HDD, используют крайне редко, тем более если говорить о не самом дорогом решении.

Наличие в комплекте лишь одного вентилятора — для бюджетного корпуса скорее плюс, чем минус. Ведь в таком случае покупатель вправе сам выбирать их модели и количество, без необходимости переплачивать за универсальное решение «из коробки». Вообще, всю сублинейку miditower-корпусов Corsair SPEC можно отнести к решениям для энтузиастов, которые предпочитают купить недорогую модель с базовой функциональностью, а затем самостоятельно доводить ее до ума с использованием как покупных, так и самодельных комплектующих.


Корпус Corsair Carbide Series SPEC-01 предоставлен на тестирование производителем
