MITSUMI DW-7872TE
мультиформатный, 8x скоростной привод DVD±RW/DVD±R


Количество компаний, желающих отметится на рынке 8х скоростных мультиформатных пишущих DVD приводов, с каждым днем увеличивается постоянно и неуклонно, примерно также быстро как падают цены на эти приводы, что вызывает только положительные эмоции у потребителей. Еще одной компанией недавно выпустившей на рынок 8х скоростную модель пишущего DVD привода стала компания MITSUMI. Это уже третья модель в линейки пишущих DVD приводов от этой компании и первая, попавшая к нам на тестирование. К сожалению, компания MITSUMI пока не занимается собственной разработкой пишущих DVDприводов, а, как правило, использует OEM варианты приводов от других компаний, но тем не менее, я полагаю, что читателям будет любопытно ознакомится с новым приводом в линейке пишущих DVD от этой компании.

MITSUMI DW-7872TE

Спецификация

  • Поддерживаемые форматы чтения.
    • DVD: DVD Video, DVD-ROM, DVD+RW, DVD-RW, DVD+R, DVD-R
    • СD: CD-ROM, CD-ROM XA, CD-Text, VideoCD, CD-I,CD-Extra, CD-Audio, Photo-CD (single-/multisession), CD-RW, CD-R
  • Скорости записи.
    • DVD-R: 4X
    • DVD-RW: 2X
    • DVD+R: 8X
    • DVD+RW: 4X
    • CD-R: 40X
    • CD-RW: 24X
  • Методы записи:TAO (Track-At-Once) with zero gap, variable or fixed packet, multisession, DAO (Disc-At-Once), SAO (Session-At-Once), Multi-Track Reservation.
  • Скорости чтения (max).
    • DVD-ROM: 12X Max (DVD-ROM, DVD-Video, DVD-R/RW+R/RW)
    • CD-ROM/R: 40X Max
  • Время доступа (Random Average)
    • DVD: 140 Msec
    • CD: 120 Msec
  • Интерфейс: ATAPI (PIO Mode 4 / Ultra DMA 33)
  • Буфер данных: 2 Mbytes
  • Способ установки: горизонтальный и вертикальный.
  • Размеры (W x H x D): 42 mm x 148 mm x 194 mm
  • Вес: 1 кг.

К нам на тестирование привод попал в Retail варианте, в коробке было обнаружено следующее: сам привод, интерфейсный кабель IDE, аналоговый аудиокабель, набор винтов для крепежа, CD с набором ПО и электронной версией руководства, а также несколько брошюр с полезной информацией.

Дизайн привода выполнен в «спартанском» стиле, на передней панели присутствует одноцветный индикатор, отверстие для экстренного извлечения дисков и одинокая кнопка Open/Eject. Передняя панель привода с внутренней стороны снабжена прокладкой, для защиты механизма от попадания пыли и уменьшения шума при работе. На задней панели привода присутствует работающий цифровой аудиовыход.

Теперь заглянем внутрь привода, поскольку довольно любопытно было узнать, кто прячется под этим корпусом и на какой элементной базе он собран.

Итак, привод MITSUMI DW-7872TE, как оказалось, является клоном привода BTC 1008IM недавно протестированного нами. Внутри привода обнаружились недвусмысленные этикетки, указывающие на модель и производителя привода. На фото ниже можно рассмотреть механизм привода.

Этикетки на верхней панели дают основную информацию о месте и времени производства, а также о версии прошивки и железа.


Как можно увидеть, привод идет с самой ранней прошивки разработанной для приводов BTC, по поводу работы привода с этой версией прошивки у пользователей было множество нареканий, и при покупке привода рекомендовалось поменять прошивку на самую последнюю. Компания Mitsumi, на момент тестирования не адаптировала ни одной из доступных прошивок, поэтому у пользователей могут возникнуть определенные проблемы, конечно, есть возможность использовать в приводе прошивку непосредственно от самой BTC, но вот вопрос, что тогда будет с гарантией? Поэтому тестирование этого привода будет производиться только с оригинальной прошивкой, с которой поставляется привод.

Установка привода не вызвала каких-либо проблем. Пользователю предлагается стандартная процедура, знакомая ему по установке обычного CD-ROM, привод не требует установки каких-либо специализированных драйверов. Чтобы работать с приводом, достаточно установить и использовать, к примеру, программу Nero Burning ROM. Следует выбрать версию программы посвежее, поскольку старые версии не знают этот привод. Во время тестов я использовал версию 6.3.0.2.

Теперь попробуем получить немного информации о приводе с помощью различных утилит. Поддерживаемые форматы и типы дисков, очень приблизительно, можно узнать с помощью программы Nero Infotool.

Как можно увидеть на скриншоте, изначально, привод RPC-2. Cогласно данным ресурса www.rpc1.com, привод можно сделать мультизонным (RPC-1) с помощью замены родной прошивки, на RPC-1 прошивку от привода BTC 1008IM.

Данные о возможностях работы приводов с Audio СD мы получили от популярной программы EAC (Результаты работы EAC Configuration Wizard).

Результаты тестирования

Запись DVD

Как обычно, при тестировании мультиформатного привода, мы будем рассматривать работу с болванками каждого формата поочередно.

Начнем с тестирования записи DVD-R болванок от производителей «второго эшелона». Привод позволяет записывать практически все «небрендовые» болванки, доступные на нашем рынке. Одним из исключений оказались 4x скоростные болванки производства компании SKY. А качество записи различных болванок мы сейчас попробуем оценить с помощью программы Kprobe и привода LiteOn 411S, сканирование производилось на скорости 4х с параметром ECC sum = 8. Для тех, кто не очень разбирается в параметрах скриншотов, предлагается короткое руководство по результатам программы.

  • PI(Parity Inner): Хорошим диск может считаться, если уровень этих ошибок не превышает 280 и не носит массового характера.
  • PO(Parity Outer): Уровень этих ошибок не должен превышать 32 и также не носить массового характера.
Запись DVD-R
Привод запись на 1х мин. запись на 2х мин. запись на 4х мин.
MITSUMI DW-7872TE 59:08 29:39 14:45
SONY DRU-530A --:-- 29:45 14:47


MITSUMI DW-7872TE скорость записи DVD-R 1х (Princo 1x)


MITSUMI DW-7872TE скорость записи DVD-R 4х (Princo 4x)

Качество записи дисков от Princo в принципе достаточно ожидаемое, большой всплеск PO ошибок в конце диска, как правило, создает массу проблем для бытовой техники, при воспроизведении DVD-Video.

Несколько лучше у привода обстоят дела с записью DVD-R болванок производства SKC.

MITSUMI DW-7872TE скорость записи DVD-R 2х (SKC)

Результаты записи 4x DVD-R диска под маркой Mirex, производство Longten более чем ужасные, хотя данные с диска все же прочитать можно, хотя процесс это достаточно долгий.

MITSUMI DW-7872TE скорость записи DVD-R 2х (Mirex 4x)

Ну и в завершение этой части тестов, результаты тестирования диска под маркой компании Verbatim Pastel.

MITSUMI DW-7872TE скорость записи DVD-R 4х (Verbatim Pastel (TY) 4x)

Уровень ошибок PI, для этого типа дисков, ненормально высокий.

В отношении к DVD-RW болванкам, за приводом не было замечено никаких предосудительных фактов, привод знает и умеет записывать достаточно большое количество носителей этого типа.

Запись DVD-RW
Привод стирание быстрое мин. запись на 1х мин. запись на 2х мин.
MITSUMI DW-7872TE 00:34 59:22 29:34
SONY DRU-530A 00:28 59:13 29:03


MITSUMI DW-7872TE скорость записи DVD-RW 2х (Digitex)


MITSUMI DW-7872TE скорость записи DVD-RW 2х (TDK)

Как можно увидеть по результатам тестирования, качество записи носителей этого типа у привода достаточно уверенное.

Теперь мы можем перейти тестам записи DVD+R дисков. Как и родная модель от BTC, привод от MITSUMI довольно вольно обращается с носителями стандарта DVD+. Для записи DVD+R болванок пользователю доступны скорости 8х-6х-4х-2х-1х, притом, что согласно стандарту DVD+ минимальная скорость записи носителей этого формата равна 2.4х. Как выяснилось, во время тестов привод не предоставляет пользователям возможность осуществлять запись качественных 4х скоростных DVD+R болванок на скорости 8х. На нашем рынке в последнее время появились 8х скоростные DVD+R болванки от компании Verbatim, так что мы сможем посмотреть, как себя ведет привод при записи DVD носителей на максимальной скорости. Запись на скорости 8x идет в режиме P-CAV, а вот так это выглядит в графической форме.



MITSUMI DW-7872TE скорость записи DVD+R 8х (Verbatim)

Результаты очень похожи на те, что получились при тестировании привода BTC 1008.

Запись DVD+R
Привод запись на 2.4х мин. запись на 4х мин. запись на 8х мин.
MITSUMI DW-7872TE 24:55 14:21 9:16
SONY DRU-530A 24:35 14:38 08:22

Теперь посмотрим, как привод справится с DVD+R болванками от производителей «второго эшелона », их будут представлять болванки от компаний SKY и eproFormance. Болванки от компании SKY привод согласился записывать только на скорости 1х, но после завершения процесса записи эту болванку не смог прочитать ни один привод.

MITSUMI DW-7872TE Скорость записи DVD+R 2.4х (eproFormance)

С записью болванки от eproFormance привод справился более или менее успешно.

Ну и добавим сюда же результаты записи «брендовых» болванок от компаний Verbatim и Philips.

MITSUMI DW-7872TE скорость записи DVD+R 2х (Philips)


MITSUMI DW-7872TE скорость записи DVD+R 4х (Verbatim Pastel (TY))

Как можно увидеть качество записи, по данным программы Kprobe, далеко от нормального, так что привод явно нуждается в доводке.

С DVD+RW болванками от различных производителей, у привода не было замечено каких бы то ни было проблем.

Запись DVD+RW
Привод стирание быстрое мин. запись на 2.4х мин. запись на 4х мин.
MITSUMI DW-7872TE 00:31 24:17 14:18
SONY DRU-530A 00:32 23:33 14:20


MITSUMI DW-7872TE скорость записи DVD+RW 2.4х (Digitex)


MITSUMI DW-7872TE скорость записи DVD+RW 2.4х (Ricoh)


MITSUMI DW-7872TE скорость записи DVD+RW 4х (Ricoh)

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed

Графики чтения тестовых DVD

MITSUMI DW-7872TE 1х слойный DVD (штамповка DVD-Data)

SONY DRU-530A MITSUMI DW-7872TE
Average speed 8.70x CAV 4.57x CAV
Random Seek 140 ms 135 ms
Full Seek 221 ms 204 ms
CPU usage (Max Speed) 2 % 2 %
SpinUp Time 2.36 sec 1.24 sec
SpinDown Time 4.93 sec 1.30 sec
Disc Recognition Time 10.30 sec 10.24 sec


MITSUMI DW-7872TE 2х слойный DVD (штамповка DVD-Video)

SONY DRU-530A MITSUMI DW-7872TE
Average speed 6.44x CAV4.80x CAV
Random Seek 149 ms134 ms
Full Seek 224 ms206 ms
CPU usage (Max Speed) 1 % 2 %
SpinUp Time 2.11 sec1.25 sec
SpinDown Time 4.62 sec1.22 sec
Disc Recognition Time 9.68 sec10.14 sec
Layer Change Time 57 ms 127 ms

Чтение записываемых дисков DVD

Чтение диска DVD+R

MITSUMI DW-7872TE

Чтение диска DVD+RW

MITSUMI DW-7872TE

Чтение диска DVD-R

MITSUMI DW-7872TE

Чтение диска DVD-RW

MITSUMI DW-7872TE

Привод уверенно читает все типы записываемых дисков. Также стоит отметить то, что привод умеет работать с multiborder DVD-дисками.

Копирование DVD видео с помощью программы DVDdecripter

Привод Средняя скорость
SONY DRU-530A 5.4 Х
MITSUMI DW-7872TE 3.6 Х

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков: с покрытием на основе цианина и фталоцианина. Общее количество марок дисков было увеличено до четырех, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей более полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков, использованных в тестировании.


Mirex 48x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Philips 52x
Disc Type = CDR (A+)
Nominal = 702.82MB (79m 59s 71f/LBA:359846)
Manufacturer = CMC Magnetics Corporation

Verbatim 48x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

Для наглядности, данные по скорости записи будут частично представлены в графической форме.

Запись на MITSUMI DW-7872TE (Philips 52x, фталоцианин)


Запись на MITSUMI DW-7872TE (Mirex 48x, фталоцианин)

Как показала практика, самый первый скриншот - типичная картина, которую можно наблюдать при записи большинства носителей с различным пишущим слоем. Скриншот чуть ниже, типичен для некоторых дисков, которые по каким то причинам приводу не понравились. Также проводилось тестирование привода на способность корректно записывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.



CD-R диск SONY DRU-530A MITSUMI DW-7872TE
Philips 52x 3:263:05
Verbatim 48x 3:303:04
Mirex 48x 3:303:35
Verbatim 48x (4x-8х) 21:2410:49

Для того чтобы дополнить картину, сюда же я решил добавить результаты записи CD-RW дисков Verbatim 10х и Verbatim 24x.

Verbatim 10x
Disc Type = HIGH SPEED CD-RW
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim
Disc Type = ULTRA SPEED CD-RW 24X
Nominal = 656.40MB (74m 43s 00f/LBA:336075)
Manufacturer = Mitsubishi Chemicals Corporation

Запись на MITSUMI DW-7872TE (Verbatim 10х CD-RW)


Запись на MITSUMI DW-7872TE (Verbatim 24x СD-RW)

Результаты чтения записанных дисков на приводе Lite-On c помощью утилиты KProbe

Чтение CD-R диска Philips, записанного на MITSUMI DW-7872TE

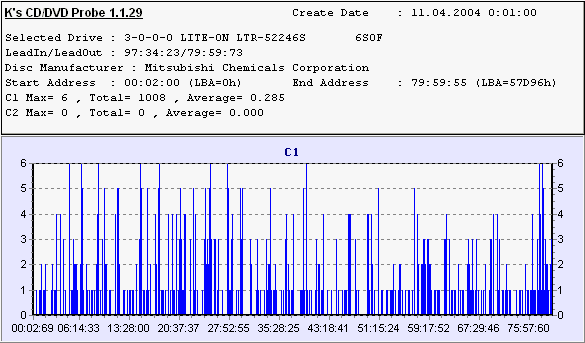

Чтение CD-R диска Verbatim, записанного на MITSUMI DW-7872TE

Чтение CD-R диска Mirex, записанного на MITSUMI DW-7872TE

Чтение CD-R диска Verbatim Pastel (скорость записи 4x), записанного на MITSUMI DW-7872TE

Чтение CD-RW диска TDK 12х , записанного на MITSUMI DW-7872TE


Чтение CD-RW диска Verbatim 24x, записанного на MITSUMI DW-7872TE

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.1.0

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Verbatim CD-RW 10х

Привод Время записи (мин.) Время на форматирование (мин.)
MITSUMI DW-7872TE 10:259:39
SONY DRU-530A 10:489:54

Verbatim 24x

Привод Время записи (мин.) Время на форматирование (мин.)
MITSUMI DW-7872TE 7:196:58
SONY DRU-530A 7:206:45

Проверка способности привода работать с 80mm СD на примере СD-RW диска, форматирование и запись в формате UDF

Форматирование и запись 80мм CD-RW диска в формате UDF. Скорость записи 4х.

Привод Время на форматирование (мин.) Время записи (мин.)
MITSUMI DW-7872TE 9:388:26
SONY DRU-530A 9:107:58

Привод успешно читает и записывает 80mm диски.

Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = RiTEK Corporation

Привод 80 min CD-R99 min CD-R
MITSUMI DW-7872TE 81:55.2495:34.97
SONY DRU-530A 81:41:6592:37.58

Тестирование основных параметров чтения CD-дисков

Результаты тестов CD WinBench 99

MITSUMI DW-7872TE SONY DRU-530A
Winmark 22302370
Inside transfer 2970 Kb/s2880 Kb/s
Outside transfer 5770 Kb/s5570 Kb/s
CPU Utilization 0.67 %0.95 %
Access Time 86.5 ms89.5 ms

Результаты NERO CD Speed

Графики чтения тестового CD

MITSUMI DW-7872TE


SONY DRU-530A MITSUMI DW-7872TE
Average speed 30.57 CAV26.53 CAV
Random Seek 81 ms97 ms
Full Seek 153 ms176 ms
CPU Usage 8X 5 % 3 %
SpinUp Time 1.291.64
SpinDown Time 5.063.12
Disc Recognition Time 9.52 sec10.43 sec
Accurate stream YesYes

CD-ROM Drive Analyzer

Чтение CD-R дисков
MITSUMI DW-7872TE

Чтение СD-RW дисков
MITSUMI DW-7872TE

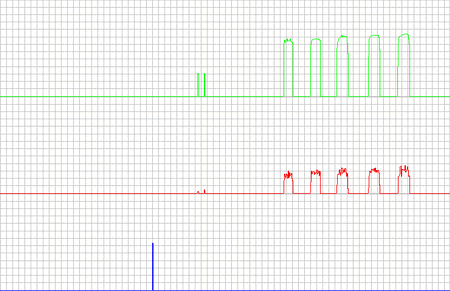

Чтение «некачественного» CD.

MITSUMI DW-7872TE

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты MITSUMI DW-7872TE
  CDDAE EAC
Средняя скорость извлечения 29,4х 7,6х
Количество ошибок 0.00% 0.00%

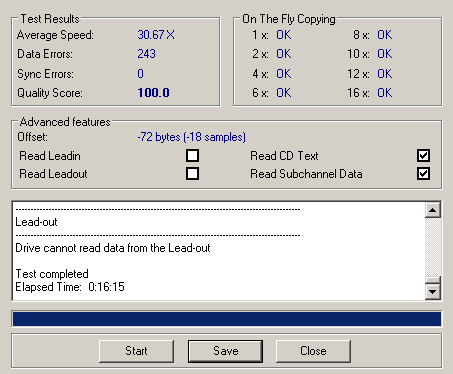

Advanced DAE Quality(Nero CD-Speed)

Тестирование привода MITSUMI DW-7872TE

Напоминаем, что наиболее подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы по каким-либо причинам не желаете скачивать саму утилиту, мы разместили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а найти его описание можно здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода MITSUMI DW-7872TE

    MITSUMI DW-7872TE
  • Errors total Num : 924968
  • Errors (Loudness) Num : 24544 - Avg : -68.7 dB(A) - Max : -6.6 dB(A)
  • Error Muting Num : 4526 - Avg : 1.0 Samples - Max : 29 Samples
  • Skips Num : 2 - Avg : 6.0 Samples - Max : 6 Samples
  • Total Test Result : 72.2 points (of 100.0 maximum)
  • C2 Accuracy : 99.9 %

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

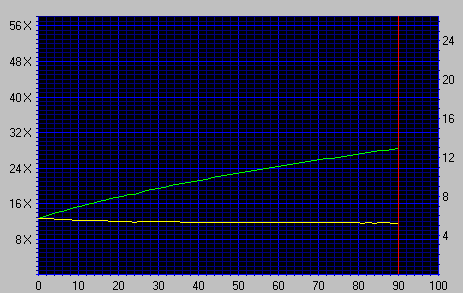

Прямое копирование данных с 832 MB(92 min) CD-R на жесткий диск

Привод успешно скопировал содержимое 832 MB диска без каких-либо ошибок.

Тестирование привода MITSUMI DW-7872TE

Время, затраченное на эту операцию, составило:

  • SONY DRU-530A — 8 минут 26 секунд.
  • MITSUMI DW-7872TE — 7 минут 45 секунд.

Физические характеристики привода

Шум при работе

Привод Трей СD-Seek CD общий DVD-Seek DVD общий
MITSUMI DW-7872TE 7/10 7/10 7/10 7/10 7/10

Привод, в целом, работает достаточно тихо, за исключением некоторых случаев, при использовании плохо сбалансированных дисков и CD-дисков на максимальной скорости. Скорость работы привода можно регулировать с помощью внешних программ, при этом у пользователя будет вот такой диапазон доступных скоростей 4х-8x-16х-20х-24х-28x-32х-40х.

Тепловой режим

Привод Т в корпусе СТ верхней поверхности С Т нижней поверхности С
MITSUMI DW-7872TE 36 Гр.48 Гр.48 Гр.

При длительной эксплуатации привод нагревается не очень сильно. Однако ставить к нему вплотную другие устройства не рекомендуется, во избежание их перегрева.

Вибрация при работе с плохо сбалансированным CD

При работе привода с разбалансированным диском возникла вибрация, но она не помешала приводу прочесть этот диск без ошибок на достаточно высокой скорости.

Итого

Ну, вот и закончилось сегодняшнее тестирование, его результаты в принципе можно было спрогнозировать заранее, но все же хотелось проверить их на практике. Взяв в качестве OEM производителя своего нового 8 скоростного пишущего DVD привода компанию BTC, компания MITSUMI не позаботилась о своевременной адаптации новых прошивок призванных улучшить качество записи DVD носителей. А поскольку качество записи у оригинального привода BTC даже с учетом последних исправлений достаточно среднее, то в варианте от MITSUMI качество записи еще и усугубляется довольно старой прошивкой. Результат, как говорится налицо, можно наблюдать достаточно высокий уровень ошибок, даже при записи очень качественных DVD-R/+R болванок. Привод явно нуждается в скорейшей адаптации новых версий прошивок для улучшения качества записи всех типов болванок.



Благодарим компанию «Icompex»
за предоставленный для тестирования привод.

Благодарим компанию «Alion»
за предоставленные для тестирования оптические носители



Роман Шелепов(srl@ixbt.com)
Опубликовано — 27 апреля 2004 года


Комментарии?  Поправки?  Дополнения? srl@ixbt.com
на главную страницуна главную страницуна главную страницу

Новости | 3D-Видео, тюнеры и LCD | iT-Среда | MacLife | Мобильные устройства | Ноутбуки | Носители информации | Платформа ПК | Приложения и утилиты | Принтеры и периферия | ProAudio | Проекторы и ТВ | Сети и серверы | Цифровой звук | Цифровое видео | Цифровое фото | Карта сайта | Поиск

Copyright © by iXBT.com, 1997—2012. Produced by iXBT.com
