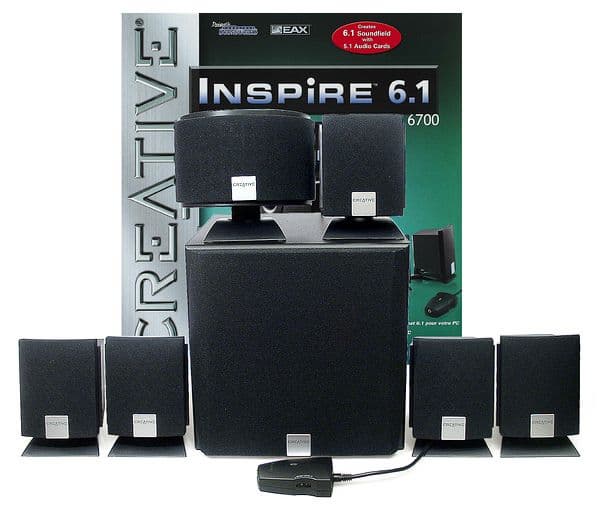

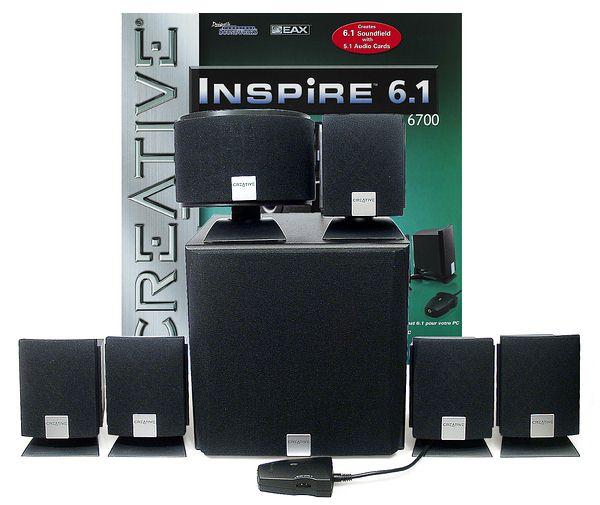

Активная 6.1-акустика Creative Inspire 6.1 6700


Фирма Creative ещё раз подтвердила своё лидерство на рынке мультимедиа-продукции для PC, первой из всех производителей выпустив набор активной 6.1-акустики под названием Inspire 6.1 6700.

Данный комплект был выпущен для поддержки активно продвигаемой сейчас звуковой 6.1-карты нового поколения — Audigy2 (см. статью Creative Audigy2 — новое семейство звуковых карт).

Надо отметить, что решение Creative выпустить 6.1-набор именно в бюджетной линейке моделей выглядит довольно неожиданным. Вместо того, чтобы в пару к достаточно дорогой и навороченной карте Audigy2 сделать набор того же класса из компонентов 500-й серии, производитель решил собрать комплект на базе сабвуфера и сателлитов серии 5000-й, а также ограничившись лишь аналоговыми входами.

Чтобы расширить область применимости такого набора, был добавлен режим совместимости с обычными 5.1-картами, к примеру Live!5.1 и Audigy. Напомним, что дополнительный шестой канал в 6.1-конфигурации колонок представляет собой центральный тыловой сателлит. Итак, в режиме апмикса (up-mix) 5.1 в 6.1 звук для дополнительного канала формируется как среднее между двумя тыловыми.

Ближайший родственник комплекта — наборы активной акустики без декодера 5000-й серии (например Inspire 5.1 5300). По сравнению с ними, в 6700 чуть более мощный усилитель, проводной пульт ДУ с выходом на наушники, а также добавлен тыловой сателлит, представляющий собой точно такой же спикер, как и фронтальные с тыловыми. Паспортная мощность набора немного увеличилась. Теперь это 22 Вт RMS для сабвуфера, 20 Вт RMS для центра и 8 Вт RMS на каждый из остальных каналов. Мы уже неоднократно говорили, что указываемая в таких случаях мощность — это мощность усилительных микросхем, измеренная на эквивалентном электрическом сопротивлении, при достижении определённого процента искажений. Так как подобная характеристика не имеет прямой связи с громкостью звука, так что мы не будем останавливаться на приведённых в спецификации цифрах, сочтя их типичными для акустики такого класса.

Зададимся вопросом: зачем может понадобится комплект активной 6.1-акустики для PC? Для владельца 6.1-звуковой карты ответ будет таков: для просмотра DVD-фильмов с 6.1-звуком и озвучивания игр с поддержкой DirectSound3D. Для владельца 5.1-звуковой карты ответ будет другим: учитывая узкую диаграмму направленности маленьких колоночек, для создания более равномерного звукового поля в тыловой зоне. Очевидно, что в последнем случае мотивация не такая убедительная. Однако, при небольшой разнице в цене и учитывая большую мощность усилителя, выбор может оказаться вполне оправданным.

Теперь давайте поговорим о новых форматах многоканального звука. Сегодня сложно найти пользователя PC, не знающего что такой Dolby Digital 5.1 и DTS. В то же время многие довольно смутно представляют, каким образом получаются форматы 6.1 и 7.1.

Обратимся к первоисточнику. Вот что по этому поводу говорит FAQ на сайте Dolby Laboratories:

В отношении звуковой дорожки к фильмам в кинотеатрах и на DVD, 5.1 означает, что саундтреки записаны в формате, состоящем из пяти основных каналов: левый, центральный, правый, левый тыловой и правый тыловой (left, center, right, left surround и right surround), плюс басовый канал низкочастотных эффектов (LFE). Приставка «.1» происходит оттого, что в дополнительном басовом канале присутствуют низкие частоты из основных каналов.

Некоторые саундтреки используют формат 5.1, названный Dolby Digital Surround EX, который в настоящее время распространяется в сферу домашних кинотеатров посредством DVD-дисков. Этот формат имеет третий surround канал, закодированный в левый и правый surround каналы дорожки формата 5.1 матричным алгоритмом, и может декодироваться или не декодироваться в зависимости от совместимости имеющегося оборудования с этим стандартом. Так как дополнительная информация хранится в левом и правом surround каналах, звуковая дорожка в формате Dolby Digital Surround EX физически представляет собой всё ещё 5.1 формат.

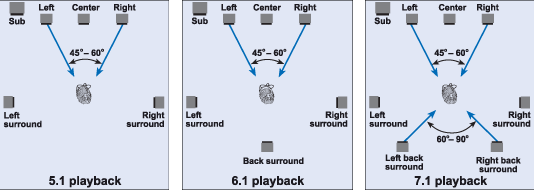

В отношении домашних кинотеатров, термины 5.1, 6.1 и 7.1 означают, что в воспроизводящей системе имеются 5, 6 или 7 основных спикера плюс сабвуфер. Сабвуфер воспроизводит LFE канал, записанный в 5.1 дорожке, плюс басы из основных каналов, если они не могут воспроизводить полную полосу частот. Разница между форматами заключается в количестве surround колонок: две в 5.1, три в 6.1 и, наконец, четыре в 7.1 системе.

Очевидно, что дорожка в формате 5.1 с успехом воспроизводится 5.1-акустикой. Но не всегда понимают, что она также может быть воспроизведена на 6.1- или 7.1-колоночной системе. Для того, чтобы сделать это, два surround канала в 5.1-дорожке распределяются между тремя или четырьмя surround колонками. Это можно осуществить использованием Dolby Digital EX декодера, THX Surround EX или другого подходящего, реализованного производителем оборудования.

Таким образом, формат (5.1, 6.1, 7.1), описывающий звуковую дорожку не означает, что он может быть воспроизведён только в точности на такой же конфигурации колонок. Возможно даже воспроизведение стерео контента через многоканальную акустику, используя матричный декодер, такой как Dolby Pro Logic II. Формат источника и конфигурация колонок — это независимые вещи, и правильно распорядиться имеющимся — это уже работа декодера.

Из всего сказанного выше следует вынести одно — дискретных каналов в DolbyDigital Surround EX по прежнему только 5+1. Информация для дополнительных каналов закодирована матричным алгоритмом в левый и правый surround-каналы. На PC декодировать новый формат может звуковая 6.1-карта Audigy2 (драйвер перехватывает и декодирует сигнал, если выбрать в DVD-проигрывателе S/PDIF output). Есть также специальные версии DVD-плееров, которыми комплектуются 7.1-карты некоторых производителей.

Ниже мы приводим список из наиболее интересных на наш взгляд фильмов, изданных на DVD со звуком в DolbyDigital Surround EX. Список фильмов постоянно пополняется, многие DVD-диски повторно издаются с новой версией звуковой дорожки.

  • Terminator 2 — Judgment Day (Artisan Entertainment)
  • Toy Story 2 (Buena Vista)м
  • Chicken Run (DreamWorks)
  • Gladiator (DreamWorks)
  • Star Wars, Episode One (Twentieth Century Fox)
  • Jurassic Park 3 (Universal)
  • The Perfect Storm (Warner Bros.)
  • XXX (Sony Releasing)
  • Shrek 2 (DreamWorks) *
  • The Tuxedo (DreamWorks) *
  • Lord Of The Rings: The Two Towers (New Line Cinema) *

* ожидается

Формат DTS-ES 6.1 устроен несколько иначе. Здесь предусмотрено как матричное кодирование через 5.1 (DTS-ES 6.1 Matrix), так и все полностью дискретные 6.1-каналы (DTS-ES 6.1 Discrete). По поводу этих различий не стоит волноваться, так как исключая непервозонный T2:UE и Jurassic Park III, все фильмы в DTS-ES 6.1 закодированы в честные 6.1-каналы. Обычные DTS 5.1 декодеры совместимы с DTS 6.1 и просто не будут использовать дополнительный канал.

Наиболее интересные фильмы в DTS-ES 6.1 Discrete Surround:

  • Lord of the Rings — The Fellowship of the Ring: Director's Cut (New Line Cinema) *
  • Blade II (New Line Cinema) *
  • Chicken Run (DreamWorks)
  • Gladiator (DreamWorks)
  • Rush Hour 2 (New Line Cinema)
  • Terminator 2 (StudioCanal/Warner Bros.)

* ожидается

Фильмов с DolbyDigital EX больше, чем с DTS-ES 6.1. Кроме того, DTS-ES пока что нельзя декодировать с помощью программных DVD-проигрывателей. К примеру, в спецификациях на WindDVD4 стоит хитрое упоминание о совместимости c DTS-ES 6.1. Увы, это означает лишь возможность декодирования 5.1-звука из 6.1-дорожки. Надеемся, что при наличие достаточного количества фильмов в DTS-ES, поддержка этого формата появится.

Сателлиты

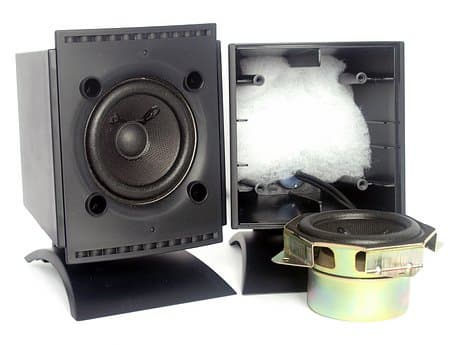

Вернёмся к тестируемому набору. Корпуса всех шести сателлитов сделаны из пластика толщиной три миллиметра. Внутри этих корпусов у задней стенки распололожен звукопоглощающий материал. Во избежании наводок на монитор, магниты динамических головок заключены в защитный экран. Отверстие, через которое проходит провод для подключения динамиков, предусмотрительно залито герметиком.

Диаметр бумажного диффузора у тыловых и фронтальных колонок составляет 62 миллиметра. Гибкий подвес выполнен из пропитанной ткани и довольно жесткий.

Центральная колоночка заключает в себе несколько иной динамик. Диаметр его диффузора чуть больше 7 сантиметров, а выполненный из пропитанной ткани гибкий подвес уже значительно мягче, что означает более высокую чувствительность и более приятное звучание.

Как вы успели заметить из фотографий, колоночки устанавливаются на специальные подставки. Они одинаковые для всех сателлитов и крепятся без каких-либо болтов, но держаться достаточно крепко. Для предотвращения повреждений поверхности стола снизу на подставочках предусмотрены по две продолговатые резиновые подкладочки. Кроме этого все колоночки, кроме центральной, имеют с задней стороны корпуса специальные отверстия для крепления к не входящим в комплект подставкам. Центральный сателлит имеет дополнительную подставку, слегка наклоняющую вниз саму колоночку. Этот вариант предусмотрен для положения центра на макушке монитора.

Защитные сетки представляют собой крупную решетку с нятянутой на нее тканью. Сетки можно снять, но этого лучше не делать, так как крошечные динамики не прибавят красоты их внешнему облику. Съемные сетки предусмотрены для изменения внешнего вида колоночек, если заказать дополнительный комплект разноцветных сеток через интернет. Имеются варианты цветов — голубой и мурена.

Провода для своего класса имеют достаточно толстую изоляцию. Длина проводов для подключения трех фронтальных колонок составляет два метра, левой и правой тыловых — 5 метров, а центральной тыловой — 7 метров. Что же, пожалуй, для акустики таких габаритов, этого более чем достаточно.

Сабвуфер

Корпус сабвуфера сделан из дерева. Толщина всех его стенок составляет 13 миллиметров. Акустическим оформлением сабвуфера является схема с фазоинвертором. Отверстие фазоинвертора выведено в верхнюю часть боковой панели. Диаметр выполненного из бумаги диффузора низкочастотной головки составляет 14,5 сантиметров. Гибкий подвес сделан не из резины, а из вспененного резиноподобного материала. Судя по жесткости, динамик расчитан на достаточно высокие уровни громкости.

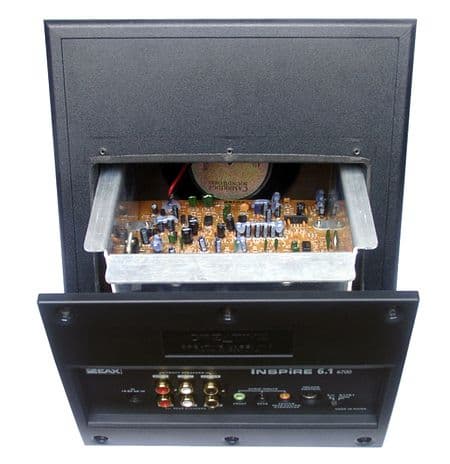

Внутри корпуса никакого наполнителя нет. Усилительная плата расположена в горизонтальном положении. Радиатор, выполенный в виде металлической скобы, также находится внутри корпуса сабвуфера. Сама плата крепится на специальные кронштейны прикрепленные к задней стенке и держится довольно уверенно.

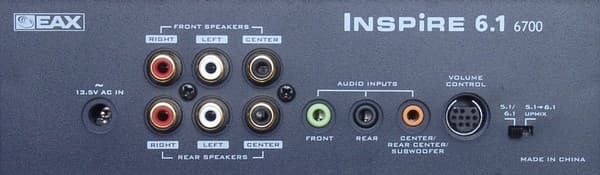

На задней стороне сабвуфера расположены следующие элементы коммутации:

  • три аналоговых входа (два стандартных мини-джека и один трех контактный);
  • шесть разъемов (RCA) для подключения сатиллитов;
  • разъем питания;
  • разъем для подключения пульта ДУ;
  • переключатель режимов работы 5.1/6.1.

В усилительной части производитель использует три различные усилительные микросхемы. Две из них от Phillips Semiconductor TDA 8510J и TDA 8511J. И одна микросхема с маркировкой Creative. (Привести графики зависимости мощности от уровня искажений используемых микросхем мы вам не сможем, так как в даташитах их попросту нет.)

В любом случае производитель не утаивает реальные показатели мощностей: 22 Вт на сабвуфер, 20 Вт на центральный канал и 8 Вт на оставшиеся пять каналов. Судя по тому, что написано в спецификациях на микросхемы и учитывая питания эти значения очень близки к реальности.

Пульт ДУ

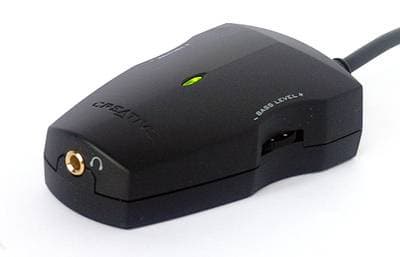

Пульт дистанционного управления выполнен проводным. Тем не менее, он очень удобен в обращении. С пульта ДУ доступны регулировки как общей громкости, так и отдельно сабвуфера. В регуляторе общей громкости встроен тумблер включения/выключения питания. Кроме этого в пульте предусмотрен выход на наушники (разъем миниджек). В момент работы набора индикатор питания, расположенный сверху на пульте, горит желтым светом.

В комплект набора Inspire 6700 входит двусторонняя клеющаяся резиночка, с помощью которой можно прикрепить пульт к вертикальной поверхности. Например к монитору, как предлагает производитель. Длина провода соединяющего пульт с сабвуфером составляет два метра.

Субъективные тесты

Комплект колоночек Inspire 6700 при субъективном тестировании подключался к звуковой карте Creative Audigy2. Подключение происходило комплектующимся проводом с тремя разъемами мини-джек на концах. Передеча сигнала на седьмой сателлит обеспечивается посредством трехконтактного разъема мини-джек. Так что подключить набор к 6.1 или 7.1 карте не от Creative затруднительно.

Музыка

Набор Inspire 6700 продемонстрировал характерное для всей акустики Creative фирменное звучание, со своими плюсами и минусами. Колоночкам в режиме стерео вполне по силам создать неплохую стереопанораму, хотя и с несколько узковатой диаграммой направленности и специфической окраской звучания. Конечно же, прослушивание музыки на колонках Creative предполагает задействование на звуковой карте алгоритма CMSS 3D, расширяющего стерео на 5.1 или даже 6.1. Владельцев наборов Creative Inspire 5000-й серии наверняка интересует, есть ли существенная разница в звучании более старшей модели Inspire 6700? Хотя усилитель и был модернизирован, но так как сателлиты остались точно такие же, звучание не претерпело существенных изменений.

В звучании сабвуфера сильных искажений и бубнения на невысоком уровне громкости не слышно. В наборе Inspire 6700, как и во всех новых моделях 5000-й серии, применён сабвуфер с улучшенной акустической схемой. За счет фазоинвертора сабвуферу удаётся более полней охватить нижний диапазон воспроизводимых частот. Как следствие этого, бас насыщенней. А несколько смазанная атака — следствие скорее компромиссного решения на уровне применения НЧ-динамика.

Исходя из услышанного можно определенно сказать следующее: колоночки более чем сгодятся для прослушивания музыки в формате MP3 на средней громкости на вашем рабочем месте в условиях компьютерного уголка, при этом не утомляя слух долгое колличество времени. Звучание набора вполне типично для комплектов Creative: достаточно сбалансированное и ровное, если не придираться к специфичной тембральной окраски сателлитов.

Фильмы

Мы неоднократно говорили и ещё раз повторимся, что колоночки этого класса расчитаны скорее для индивидуального просмотра DVD фильмов, нежели в кругу семьи или друзей. Поэтому субъективная оценка выносилась исходя из уровня акустики подобного класса.

Вам наверно интересно, есть ли существенная разница с появлением ещё одного сателлита. К сожалению, в нашей стране нет в продаже DVD-дисков с дорожкой Digital Surround EX, а DTS-ES физически хоть и есть, но не поддерживает ни один програмный DVD-плеер. В итоге, нам остаётся тестировать в привычных 5.1 режимах и в специальном режиме виртуального 6.1-звука.

Качество звучания набора можно охарактеризовать как неплохое. Позиционирование источников различается достаточно явственно. Однако, не рассчитывайте, что с недорогими маленькими колоночками можно получить те же ощущения, что и от полноценного домашнего кинотератра. Пусть будет хоть 10 маленьких компьютерных колонок со всех сторон — это останется лишь неким компьютерным приколом. Более полные ощущения от просмотра DVD-фильмов заставить испытать только набор деревянной акустики совсем иного класса. Тем не менее, колоночки вполне сгодятся для ознакомительного единоличного просмотра, к примеру, скаченного из Интернета рекламного ролика нового фильма. Центральный сателлит хорошо озвучивает все диалоги, благо динамическая головка способна охватить весь частотный диапазон человеческой речи. Но вот в звучании остальных пяти сателлитов ощущается некоторая зажатость. К звучанию сабвуфера особых притензий нет. Взрывы и грохот саб озвучивает как и полагается ящику такого размера.

Игры

Нельзя сказать, что дополнительный сателлит намного улучшил объемность звучания, но внес некоторую необычность абсолютно точно. Особенно это выражено в играх, где позиционирование источников играет не последнюю роль. Предпочтительнее всего будет установить колоночки недалеко от пользователя (тыловые колонки лучше не вешать далеко на стены), в противном случае придется увеличить громкость и как следствие этого ощутимо высокий уровень искажений. В любом случае, качество определяет в первую очередь звучание колонок, а не их количеством. При правильном расположении колоночкам удаётся создать достаточно равномерное звуковое поле вокруг слушателя.

Сабвуфер для своего класса и габаритов довольно неплохо озвучивает различные динамические сцены, чего для компьютерного уголка будет вполне достаточно.

Измерения в RMAA


Графики АЧХ и КНИ фронтального спикера набора Creative Inspire 6700


Графики АЧХ и КНИ фронтального центрального спикера набора Creative Inspire 6700


Графики АЧХ и КНИ сабвуфера Creative Inspire 6700, измеренные на оси НЧ-динамика

Итог

Комплект колоночек Creative Inspire 6.1 6700 является в мультимедии первым 6.1-набором. Интересной особенностью 6700-го является возможность работы в виртуальном 6.1-режиме, что делает его вполне пригодным и для владельцев 5.1-карт. Фильмы в 6.1-формате пока что не получили большого распространения, да и программные проигрыватели не охотно поддерживают новые форматы. Однако тут дилемма курицы и яйца — пока не появятся в достаточном количестве наборы 6.1-акустики и 6.1 и 7.1-карты, никакой поддержки, понятно, не будет.

Если подумать, нужен ли кому-то этот самый новый 6.1-комплект? Наверное, не так уж и нужен. Но если практически по той же цене, что и 5.1, да ещё и с небольшими улучшениями, то почему бы и нет?

Плюсы

  • первый комплект 6.1-акустики для PC;
  • приятный дизайн сателлитов со сменными скинами;
  • проводной пульт ДУ с выходом на наушники;
  • отсутствие декодера и, как следствие, невысокая стоимость.

Минусы

  • пока что недостаточно распространены DVD-фильмы в 6.1-формате;
  • комплект не раскрывает всего потенциала карты Audigy2.



Активная 6.1-акустика Inspire 6.1 6700 предоставлена Восточно-Европейским представительством компании Creative



2 декабря 2002 Г.
