Активные стереоколонки
Defender Volсano1

Сентябрь, #9(72)/2008 Журнал iXBT.com. Находится в печати!

Появление на рынке новой модели акустики Defender Volсano1 многими нашими читателями было воспринято чересчур эмоционально. Тем не менее, такая реакция вполне закономерна и обусловлена двумя факторами. Во-первых, после выпуска удачной линейки стереоколонок Mercury (30A, 40А, 50А) выход нового продукта от Defender, естественно, вызовет повышенный интерес. Во-вторых, в новой модели Volсano1 усилитель разработан по схеме bi-amping, ранее не встречающейся ни в одном аналогичном решении.

Напомним, что bi-amping обеспечивает фильтрацию сигналов на ВЧ и НЧ-динамики ещё на этапе предусилителя, и последующее раздельное усиление сигналов для каждой динамической головки. Таким образом, в усилителе модели Defender Volсano1 используется четыре усилительных микросхемы по одной для каждого динамика. Теоретические преимущества такой схемы в отсутствии потери мощности при усилении на пассивные элементы фильтров, а также отсутствие дрейфа их параметров вследствие нагрева.

Безусловно, появление таких фич в компьютерной акустике стимулирует развитие индустрии. Однако, хотя бы на примере недорогих студийных мониторов можно видеть, что bi-amping не является панацеей, как хотелось бы видеть некоторым приверженцам этой идеи. Дело в том, что решающим фактором зачастую остаётся качество применяемого усилителя и динамических головок, вкупе с отсутствием ошибок при разработке акустического оформления корпуса.

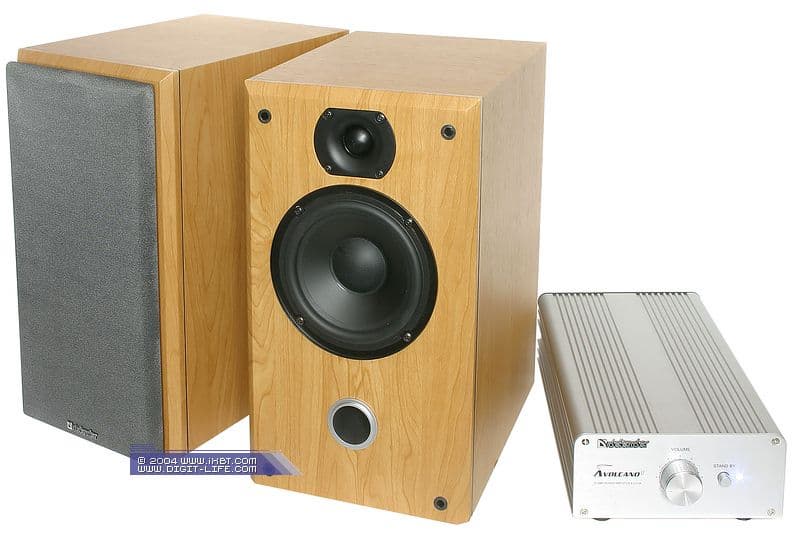

Дизайн колонок Defender Volсano1 довольно нескладный. Неудачное расположение динамиков на передней панели и несоразмерные им громадные габариты корпуса колонок придают внешнему виду ощущение незаконченности.

Размеры колонок Volcano1 - 20 х 35 х 30 сантиметров. Акустическим оформлением колонок является схема с фазоинвертором. Отверстие ФИ выведено на переднюю панель. Корпус колонок выполнен из фибролита, и толщина стенок составляет 16 миллиметров. Внутри корпуса задняя стенка покрыта синтепоном.

Диаметр диффузора среднечастотной головки составляет 12 сантиметров. Диффузор изготовлен из полимера, гибкий подвес выполнен из мягкой резины. В качестве пищалки производитель использует тканевый купольный твиттер, акустически нагруженный на рупор. Магнитные системы динамиков имеют магнитное экранирование.

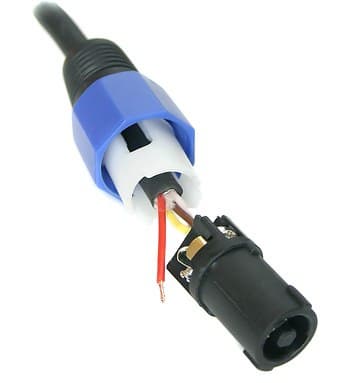

Подключение колонок к усилителю осуществляется посредством четырех--контактных разъемов Speakon. Длина провода для подключения составляет два метра.

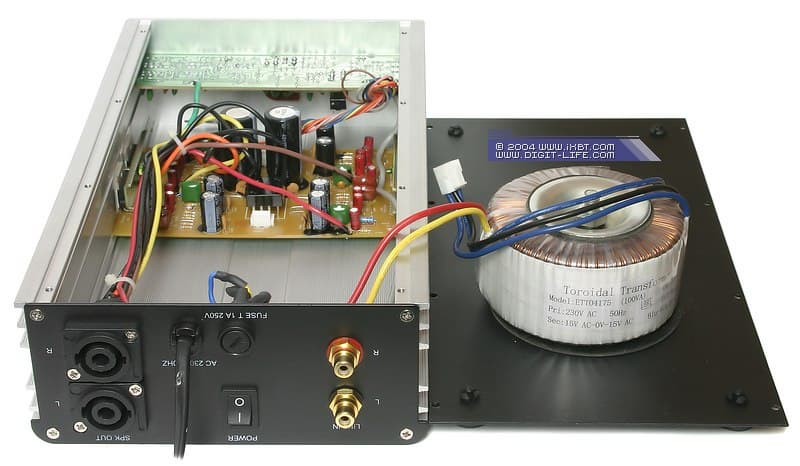

Как мы писали в начале, усилитель расположен во внешнем блоке. Его корпус полностью изготовлен из металла и одновременно служит радиатором для усилительных микросхем. На передней панели управления есть регулятор громкости и кнопка режима энергосбережения Stand By с индикатором. На задней панели блока находятся: кнопка выключения питания, линейный вход и разъемы для подключения колонок.

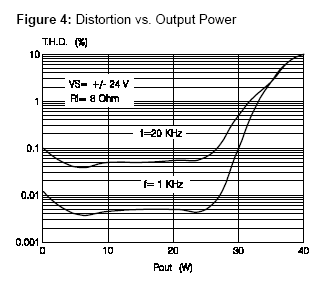

В качестве усилителя производитель использует четыре микросхемы TDA7296 от STMicroelectronics. Давайте посмотрим на взятые из спецификаций на микросхему графики зависимости THD от мощности:

График зависимости THD от мощности микросхемы TDA7296

Судя по графикам, значения мощности достигают 25 Вт при уровне искажений, не превышающем 0,1%. Таким образом, мы получаем приличные для подобного набора акустики показатели мощности при невысоком уровне искажений.

Взглянем на график АЧХ тестируемых колонок, полученную пропусканием через тестируемую систему логарифмически плавающего синуса (swept sine).

График АЧХ колонки Defender Volcano1,
измеренный на оси ВЧ-динамика

График АЧХ колонок Defender Volcano1 представляет собой очень ровную линию без пиков и провалов. Такой ровный вид графика может послужить примером для многих наборов акустики. Неравномерность АЧХ составляет +/-4 дБ в рабочем диапазоне от 50 Гц до 20 кГц.

Примерно такие же показатели АЧХ имели колонки JetBalance JB-381. Давайте сравним измеренные графики этих колонок.

Сравнительные графики АЧХ колонок
Defender Volcano1 и JetBalance JB-381

Итак, мы видим, что вид графиков АЧХ достаточно схожий. Показатели неравномерности у этих колонок примерно одинаковы. Однако диапазон воспроизводимых частот СЧ-динамиком колонок Volcano1 немного шире и достигает 50 Гц. Тогда, как у JB-381 диапазон начинается с 70 Гц.

В воспроизведении низких частот колонкам Volcano1 помогает фазоинвертор, выведенный на переднюю панель. Диаметр трубы ФИ составляет 33 миллиметра, длина равна 8 сантиметров.

График АЧХ колонки Defender Volcano1,
измеренный перед отверстием фазоинвертора

На измеренном графике АЧХ можно видеть частоту, на которой работает существующий фазоинвертор. На наш взгляд, при имеющихся огромных габаритах колонок можно было бы поэкспериментировать с настройками фазоинвертора. Судя по невысокой амплитуде сигнала на 50 Гц, ФИ насыщает не в полной мере, да и частоту можно было бы понизить.

Графики АЧХ колонки Defender Volcano1, измеренные
под разным углом к оси ВЧ-динамика

На графиках АЧХ, измеренных под разным углом, можно видеть, что колонки имеют неплохие показатели диаграммы направленности. При отклонении измерительного микрофона от оси ВЧ-динамика на 30 градусов, падение амплитуды на 15 кГц составляет всего 6 дБ. А вот на 45 градусов - все 12 дБ. Таким образом, для более комфортного прослушивания колонки можно немного повернуть в пользу слушателя.

Производитель заявляет, что в акустике Defender Volcano1 имеется тонокомпенсация. Мы смогли это проверить, измерив АЧХ на разных уровнях громкости.

Графики АЧХ колонки Defender Volcano1, измеренные
при различных уровнях громкости

Судя по тому, что измеренные графики АЧХ абсолютно идентичны, можно сделать вывод - тонокомпенсации в Volcano1 нет. В противном случае при повышении уровня громкости график АЧХ изменил бы свою форму.

Спектрограммы гармонических искажений
колонки Defender Volcano1

На измеренных спектрограммах гармонических искажений можно видеть очень низкий уровень искажений. Во всем диапазоне воспроизводимых частот он не превышает -40 дБ (1%). Такое количество искажений соответствует требованиям устаревшего стандарта DIN 45500 на искажения для Hi-Fi акустики - менее 2% (-34 дБ) в СЧ-диапазоне. Однако для компьютерной акустики это не предел. У колонок JetBalance JB-381 уровень искажений еще меньше и в пиках не превышает -48 дБ (0,5%).

Звучание

При субъективном тестировании акустика подключалась к звуковой карте Audiotrak ProDigy 7.1 входящим в комплект проводом. В качестве тестовых композиций использовался DVD-Audio диск с высококачественными треками AIX Records и специальная подборка лучших записей на CD-DA. Прослушивание проводилось в течение достаточного количества времени, чтобы получить исчерпывающее представление о качестве звучания.

Звучание колонок Defender Volcano1 хорошее. Особенных претензий при прослушивании тестовых композиций не возникло. Звучание достаточно качественное и комфортное.

Если углубиться в детали и сравнить Volcano1 с референсным звучанием, то в целом колонкам в звучании недостает яркости и открытости. Можно также наблюдать замыленность на высоких частотах и оттенок компрессионости в переходной зоне. Некоторые тембры инструментов передаются неточно, по причине подчеркнутой верхней области средних частот, и компрессионности на этих частотах. Нехватки низких частот не ощущается, однако при таком объеме корпуса можно было достичь и лучшего результата. Таким образом, можно порекомендовать использовать вместе колонками Volcano1 активный сабвуфер, впрочем, как и многим другим аналогичным решениям.

Мы также сравнили звучание Volcano1 с колонками JetBalance JB-381 и Defender Mercury 50A. С определенной уверенностью можно сказать, что JB-381 имеет лучшее звучание на высоких частотах и в области верхних средних. Однако JB-381 немного проигрывает по количеству низких и уступает в проработанности на нижних средних частотах.

Сравнивая звучание Volcano1 и Mercury 50A, в первую очередь заметна разница в нижнем регистре. В Mercury 50A более полноценно воспроизводятся низкие частоты и лучше проработан нижний диапазон средних частот. При этом наблюдается небольшой провал в области верхних средних частот. Звучание Volcano1 лишено подобного недостатка, однако на этих частотах (в переходной зоне) несколько подчеркнуто и имеет компрессионный оттенок. Таким образом, несмотря на двухкратную разницу стоимости продуктов, различие в звучании Mercury 50A и Volcano1 умереннее. И при выборе между этими моделями акустики определяющим фактором будет источник звука.

Плюсы

• хорошее звучание;
• вынесенный во внешний блок усилитель;
• стремление производителя внедрить новаторские решения (bi-amping, bi-wiring) в продукте доступной ценовой категории.

Минусы

• щелчки при включении/выключении питания;
• отсутствие ножек у колонок.
