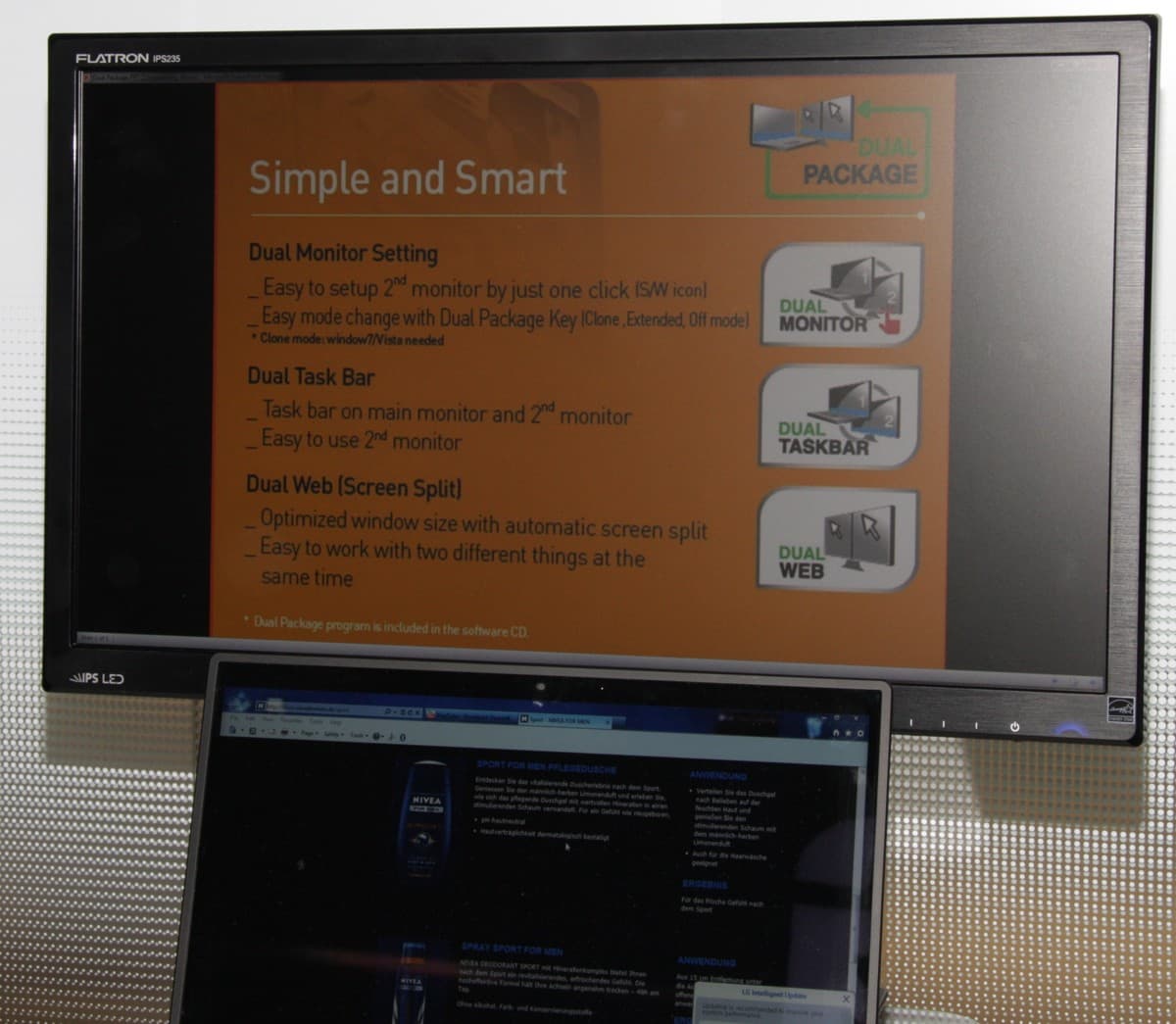

ЖК-монитор LG IPS235P
IPS235P. К сожалению, подставка монитора закрыта экраном ноутбука. Зато можно почитать про DualPackage.

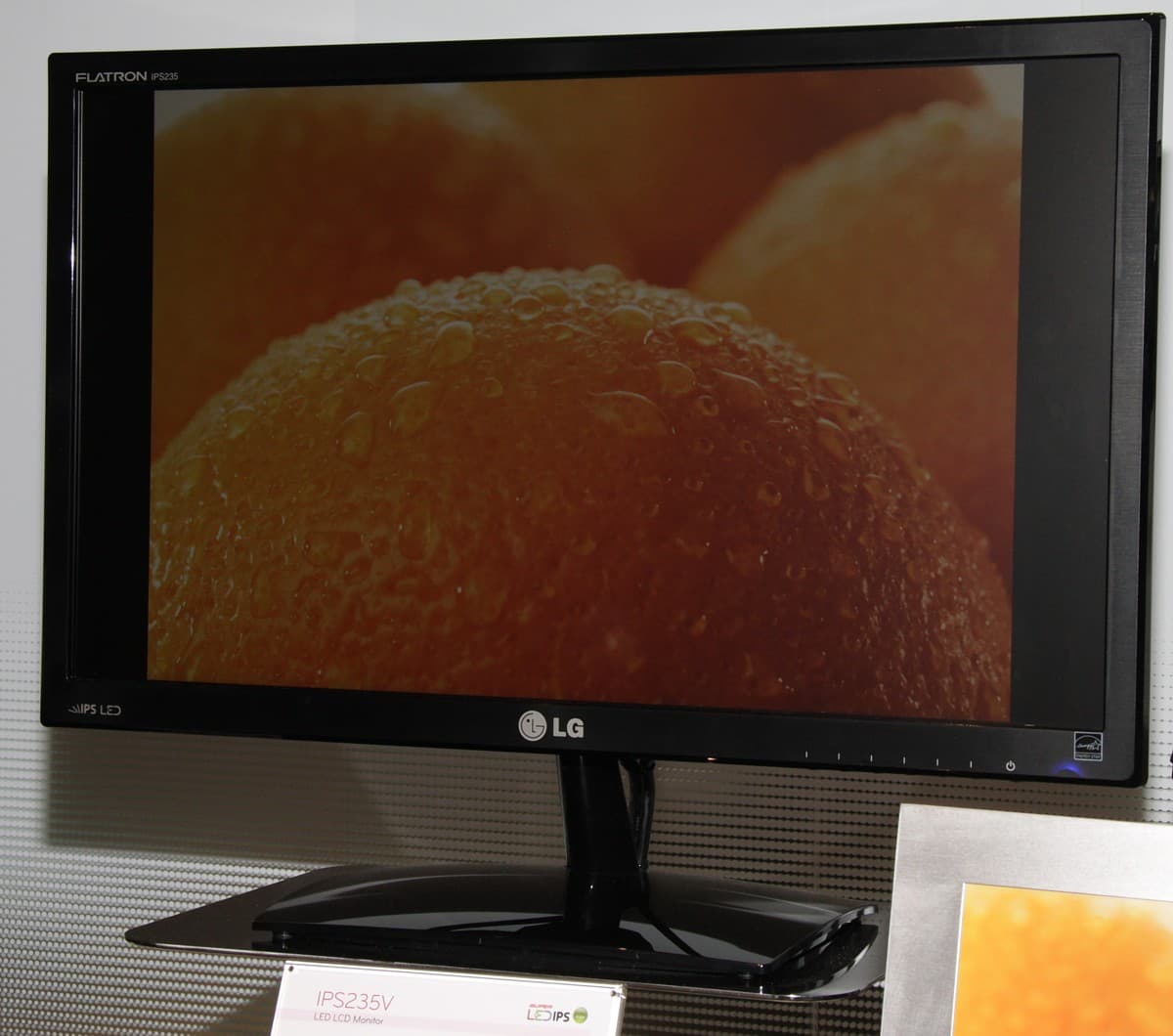

ЖК-монитор LG IPS235V
IPS235V

А модель с индексом T — LG IPS235T — досталась нам на тестирование.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ58,4 см (23 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
КонтрастностьДинамическая 5 000 000:1
Углы обзора178° (гор.) и 178° (верт.)
Время отклика14 мс от серого к серому (GTG)
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход DVI-D
  • Видеовход VGA
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для DVI-подключения
Акустическая системаОтсутствует
Особенности
  • Заводская калибровка цвета
  • Цветокоррекция по шести цветам
  • Регулировка подставки: наклон 5° вперед и 15° назад
  • 100×100 мм площадка VESA для настенного монтажа
  • Разъем для замка Кенсингтона
Размеры (Ш×В×Г) 547×417×191 мм с подставкой,
547×331×59 мм без подставки
Масса3,6 кг
Потребляемая мощность36 Вт типично,
не более 0,3 Вт в режиме ожидания,
не более 0,3 Вт в выключенном состоянии
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания (евровилка)
  • Видеокабель VGA
  • Видеокабель DVI-D на DVI-D
  • Краткое руководство пользователя
  • CD-ROM с драйвером, ПО DualPackage и руководством пользователя
  • Гарантийный талон
Ссылка на сайт производителяwww.lg.com/ru/
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

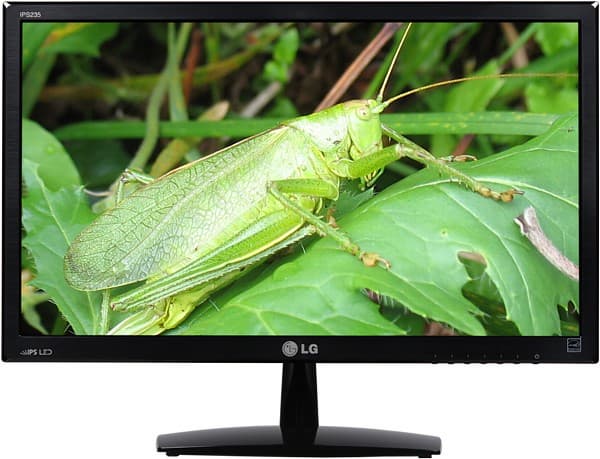

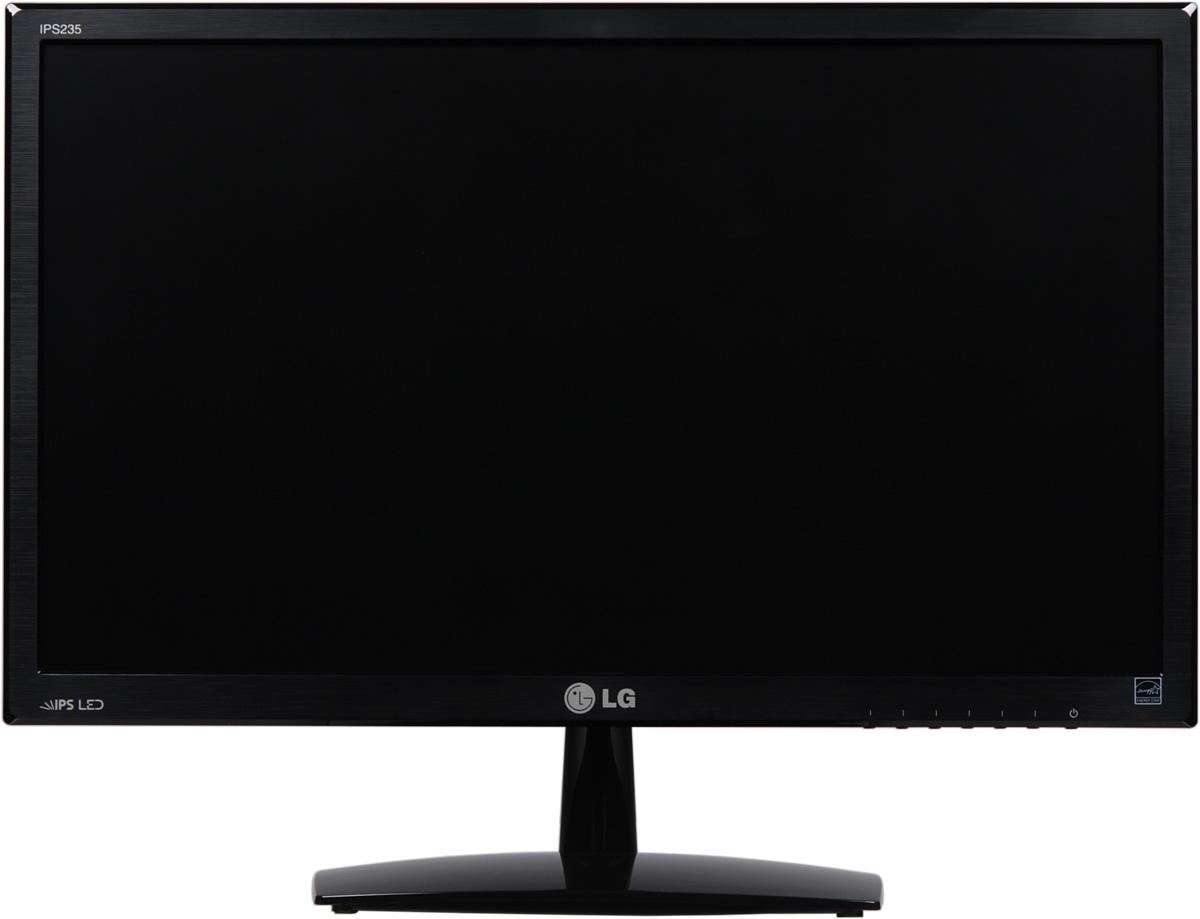

ЖК-монитор LG IPS235T, вид спереди

Дизайн строгий. Корпус блока экрана, стойка и основание подставки изготовлены из черного пластика. Фронтальная рамка на вид тоже, но на самом деле она из полупрозрачного пластика, видимо, в массе достаточно темного, чтобы выглядеть черным. Фронтальная поверхность этой рамки имеет матовую фактуру под неполированный металл, а заходящие за периметр торцы — зеркально-гладкие, как и внешняя поверхность стойки и верхняя поверхность основания. Задняя панель матовая. Поверхность матрицы черная и матовая.

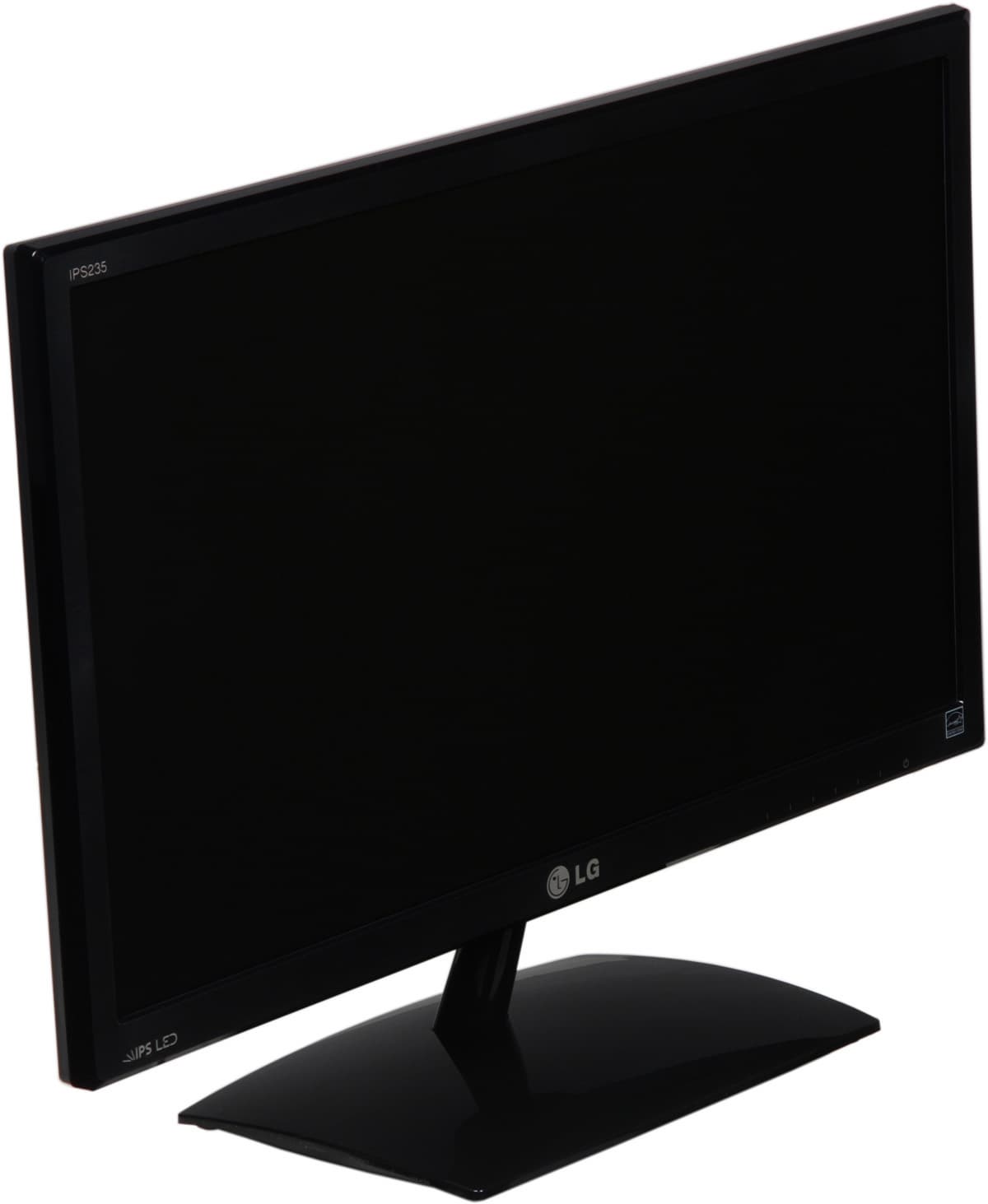

ЖК-монитор LG IPS235T, общий вид

В нижней части рамки ближе к правому углу находятся значки кнопок управления, а сами кнопки расположены на нижнем торце напротив этих значков.

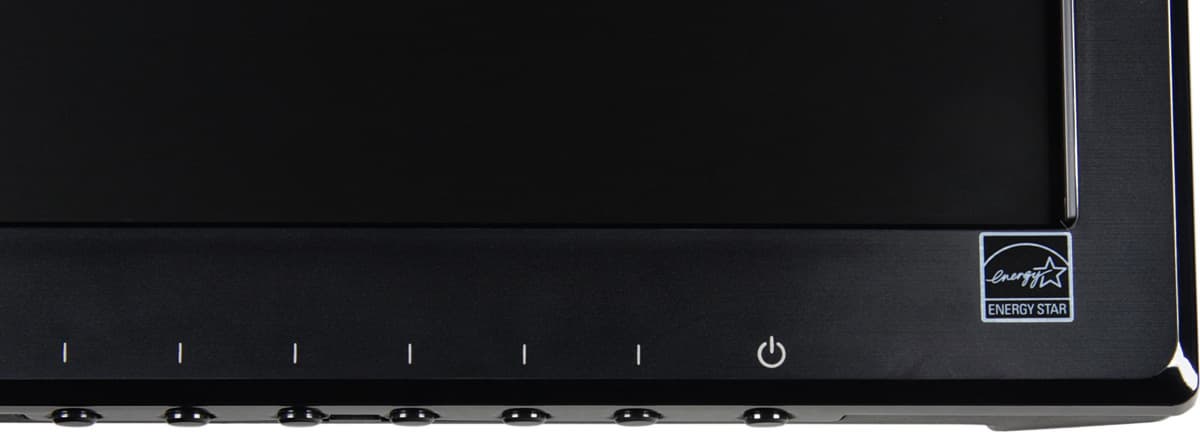

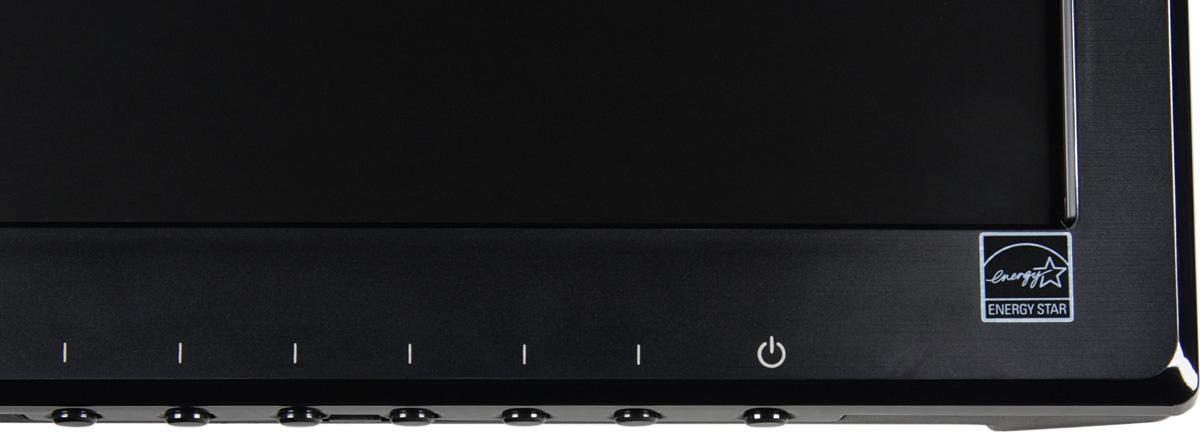

ЖК-монитор LG IPS235T, контрольная панель

Индикатор состояния видно только тогда, когда он светится — синяя дуга на фронтальной поверхности рамки. Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз.

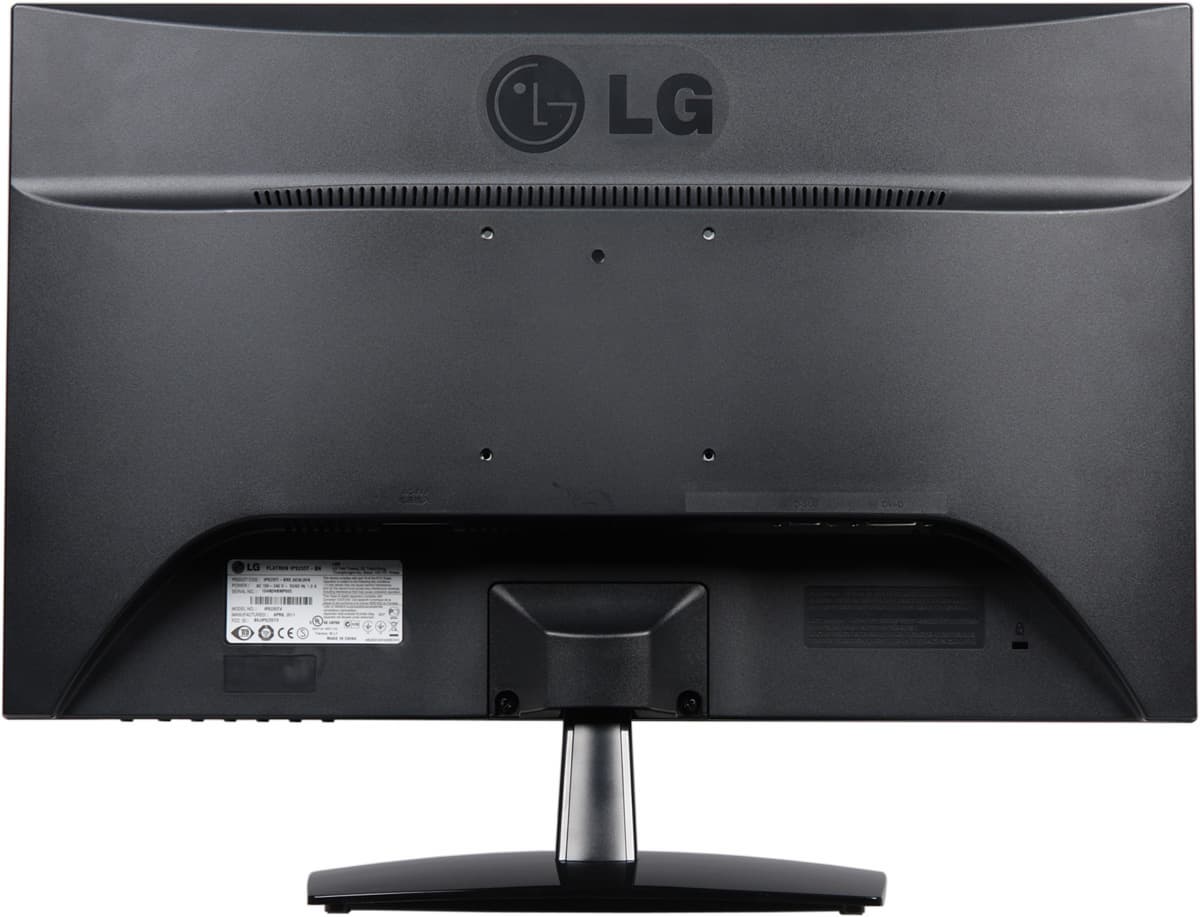

ЖК-монитор LG IPS235T, вид сзади

В этой же нише можно обнаружить разъем для замка Кенсингтона. Основание подставки снизу усилено многочисленными ребрами жесткости. Четыре резиновые ножки-таблетки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Основание к стойке прикручивается металлическим винтом с пазом под плоскую отвертку, которую может заменить монета. Шарнир подставки позволяет немного наклонять блок экрана вперед и больше — назад.

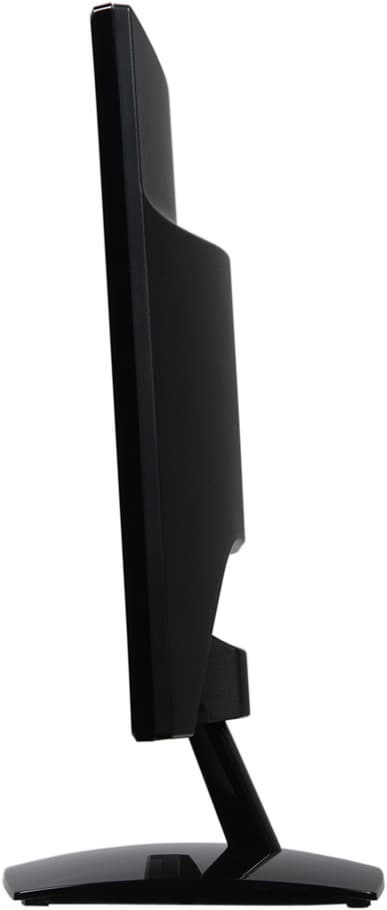

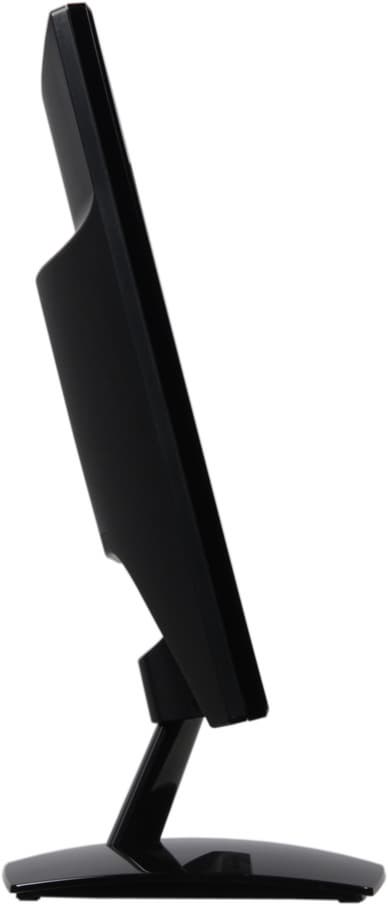

ЖК-монитор LG IPS235T, вид сбоку    ЖК-монитор LG IPS235T, вид сбоку

При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм).

Коммутация

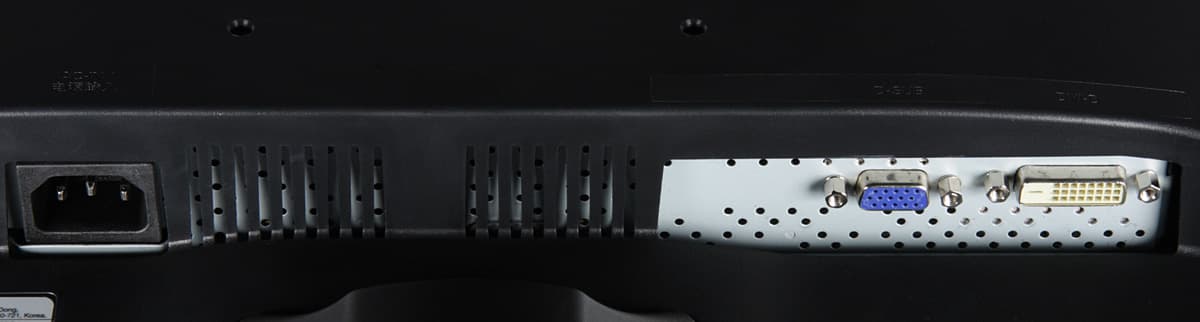

ЖК-монитор LG IPS235T, разъемы

Монитор оснащен двумя входами: DVI-D и VGA. Если сигнал с текущего входа пропадает (или кабель отсоединяют), то монитор автоматически пытается переключиться на другой, а, не находя сигнала, монитор переходит в ждущий режим.

Меню, локализация и управление

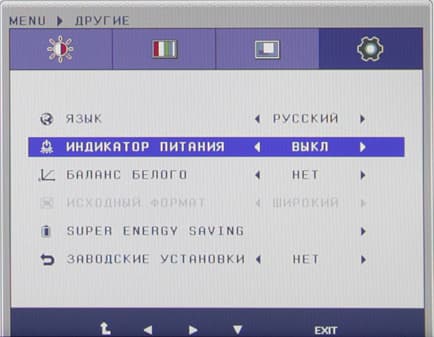

Индикатор питания при работе довольно ярко светится синим, в режиме ожидания медленно мигает и не горит, если монитор выключен. Постоянную подсветку индикатора питания можно отключить через меню установок.

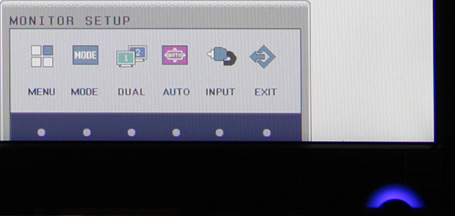

ЖК-монитор LG IPS235T, меню установок

При первом нажатии на одну из кнопок на экран выводится короткое меню (нерусифицированное).

ЖК-монитор LG IPS235T, меню установок

Выбрав одну из пиктограмм в этом меню, пользователь попадает в следующее меню или сразу запускает один из двух процессов — запуск автоматической подстройки под параметры VGA-сигнала и переключение входов, — или выходит из меню. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. К сожалению, монитор нам достался в виде предпродажного экземпляра, поэтому русскоязычной документации не было ни в напечатанном виде, ни в виде файлов. На CD-ROM из комплекта мы обнаружили инсталляторы Adobe Acrobat Reader и программы DualPackage, а также PDF-файл с версией руководства на китайском языке. Информации о LG IPS235T на русском сайте компании на момент написания статьи не было.

Программу DualPackage мы не тестировали, поэтому просто приведем цитату из пресс-релиза: «Благодаря функции DualPackage мониторы IPS5 позволяют легко настроить для работы второй дисплей, а также с помощью одного нажатия кнопки добавить дополнительную панель задач на втором мониторе».

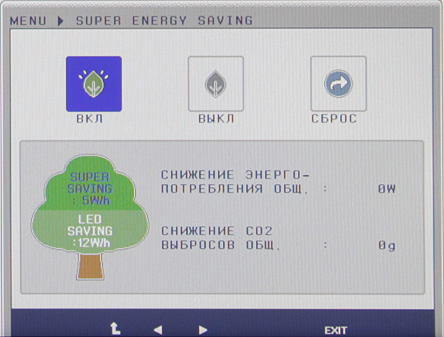

В мониторе есть функция энергосбережения, видимо, просто ограничивающая максимальную яркость.

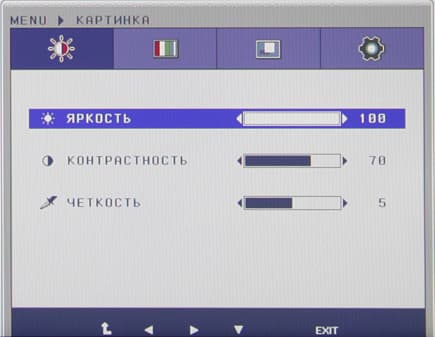

ЖК-монитор LG IPS235T, меню установок


Присутствуют стандартные настройки ЯРКОСТЬ, КОНТРАСТНОСТЬ и ЧЕТКОСТЬ.

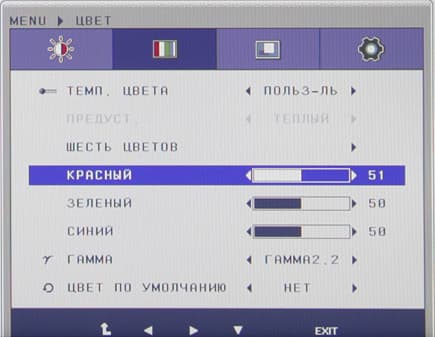

ЖК-монитор LG IPS235T, меню установок

Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

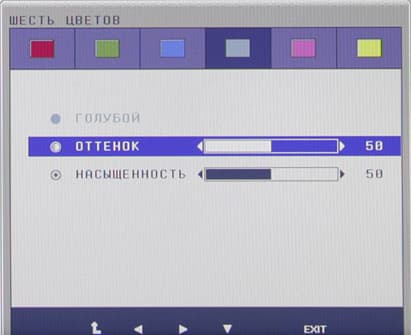

ЖК-монитор LG IPS235T, меню установок

Кроме того, в пользовательском режиме можно настраивать оттенок и насыщенность шести основных цветов.

ЖК-монитор LG IPS235T, меню установок

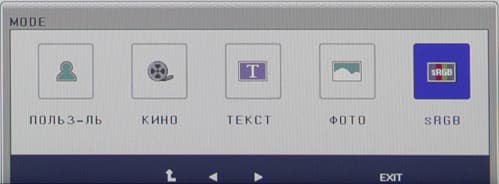

Есть пять профилей гамма-коррекции. Предустановленные сочетания настроек хранятся в четырех нередактируемых профилях (страница MODE).

ЖК-монитор LG IPS235T, меню установок

Режимов геометрической трансформации всего два: ШИРОКИЙ — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и ОБЫЧНЫЙ — увеличение до границ экрана с сохранением исходных пропорций. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Есть специальная функция, которая при VGA-подключении автоматически установит уровни черного и белого. Для этого нужно вывести на экран картинку, содержащую как черные, так и белые поля и включить функцию БАЛАНС БЕЛОГО. Впрочем, как до применения этой функции, так и после монитор отображал все градации на шкале серого, кроме одного ближайшего к черному оттеку, который был неотличим от черного. Как при VGA, так и при DVI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллический эффект» (локальное микроскопическое повышение яркости) отсутствует.

Кинотеатральные режимы работы мы пытались тестировать с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения (с помощью переходника с DVI на HDMI). В любых режимах изображение отсутствовало — то ли монитор не поддерживает HDCP, то ли не поддерживает цветоразностный сигнал.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра ГАММА. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

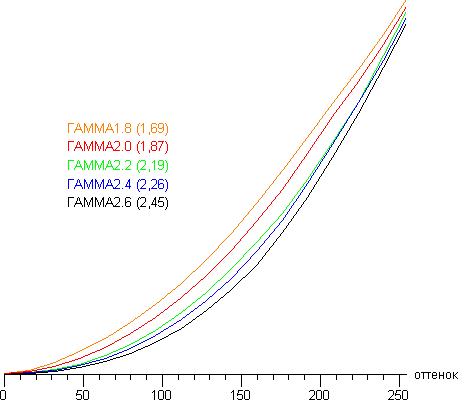

ЖК-монитор LG IPS235T, Гамма-кривые

Заметим, что настройку КОНТРАСТНОСТЬ мы установили в 60, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при ГАММА2.2. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

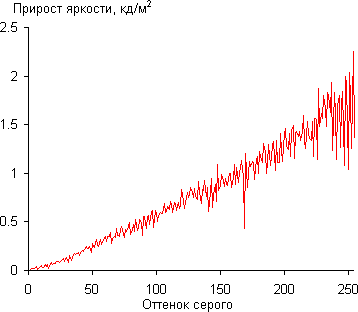

ЖК-монитор LG IPS235T, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

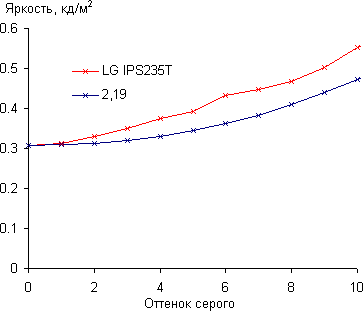

ЖК-монитор LG IPS235T, Гамма-кривая, начальный участок

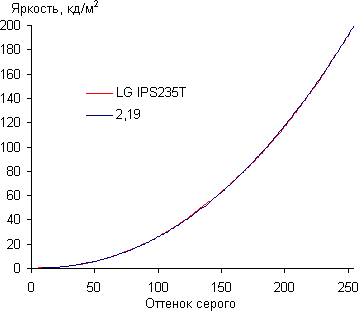

Аппроксимация полученной гамма-кривой дала показатель 2,19, что очень близко к стандартному значению 2,2, при этом аппроксимирующая степенная функция практически совпадает с реальной гамма-кривой:

ЖК-монитор LG IPS235T, Гамма-кривая

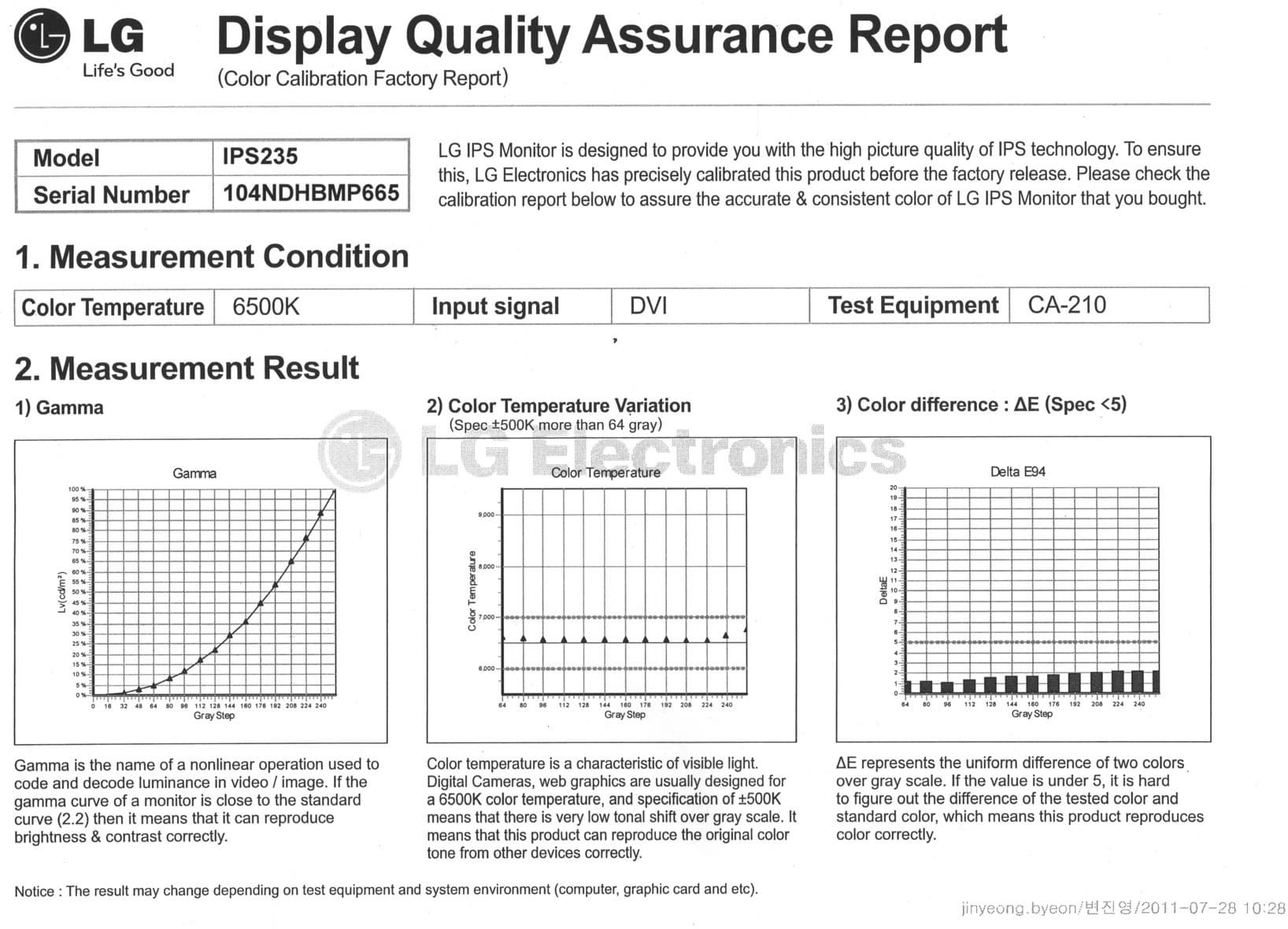

То, что монитор откалиброван на заводе, подтверждает отчет, найденный нами в коробке:

ЖК-монитор LG IPS235T, Отчет о калибровке

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

Цветовой охват совсем чуть-чуть отличается от sRGB:

ЖК-монитор LG IPS235T, цветовой охват

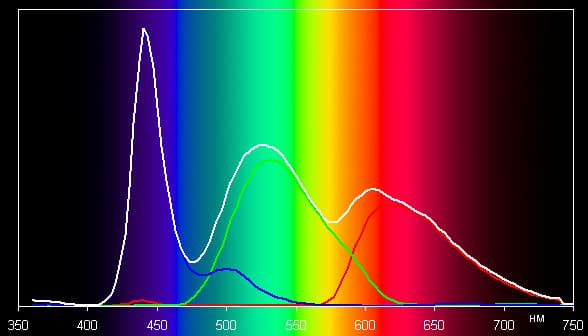

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов). Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка:

ЖК-монитор LG IPS235T, спектр

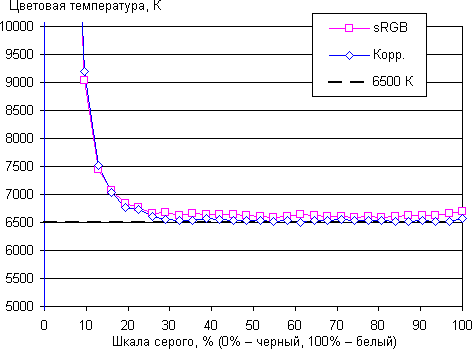

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции усиления трех основных цветов. Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

ЖК-монитор LG IPS235T, цветовая температура

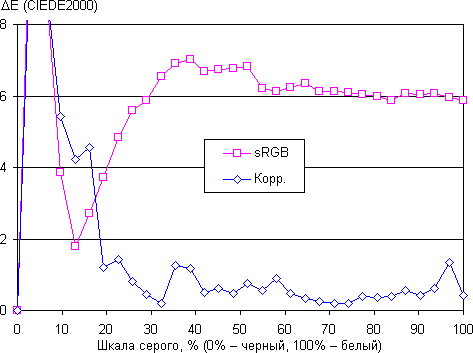

ЖК-монитор LG IPS235T, дельта E

Встроенный профиль sRGB достаточно хорошо приближает цветовую температуру к 6500 К, но значение ΔE относительно большое. Ручная коррекция улучшила цветопередачу — на большей части шкалы серого показатель ΔE стал меньше 2 единиц.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,30 кд/м² −14,4 29,5
Яркость белого поля 230 кд/м² −13,3 8,7
Контрастность 764:1 −16,4 6,2

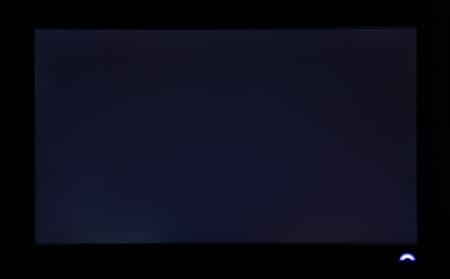

Аппаратные измерения показали приемлемую равномерность яркости белого поля. Равномерность черного поля и контрастности невысокая. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

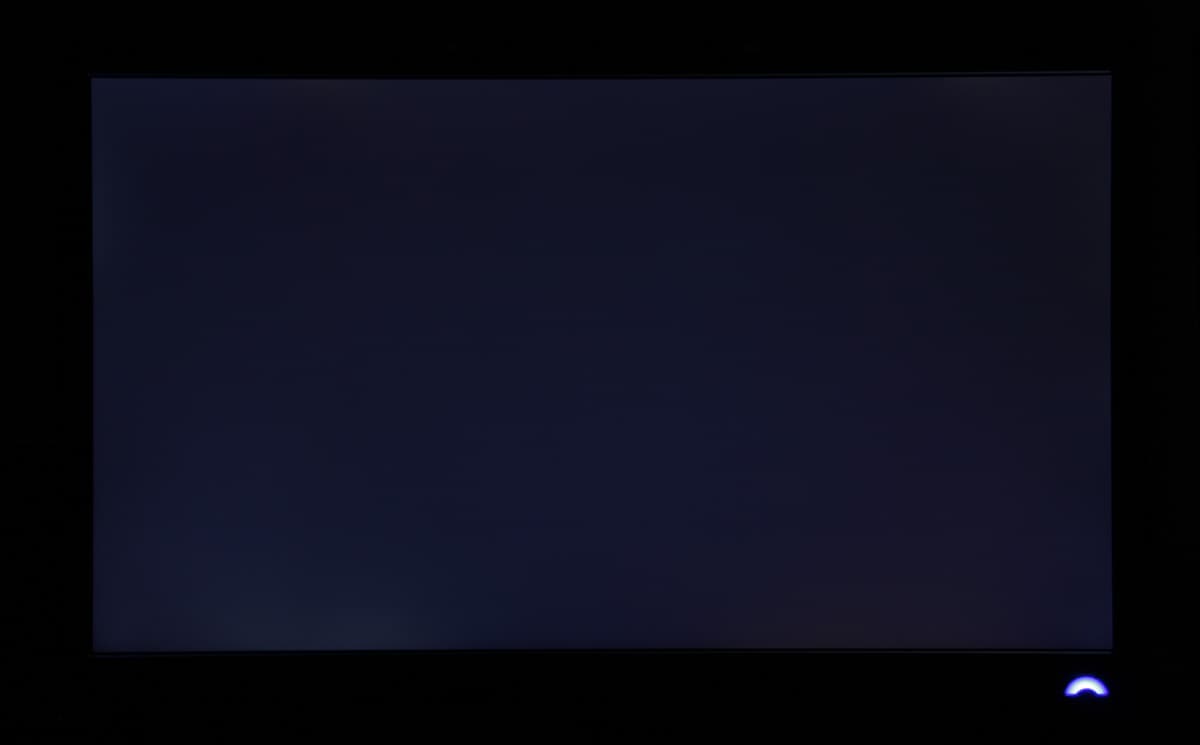

ЖК-монитор LG IPS235T, засветка черного поля

В режимах ПОЛЬЗ-ЛЬ и КИНО работает автоматическая регулировка яркости в зависимости от общей яркости выводимого изображения. Впрочем, яркость, видимо, начинает уменьшаться только при вводе черного поля во весь экран и подстройка яркости длиться несколько секунд, поэтому практической пользы эта функция не имеет.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки ЯРКОСТЬ Яркость, кд/м² Потребление электроэнергии, Вт
100 234 33,7
50 164 25,9
0 93,3 18,1

В режиме ожидания монитор потребляет 0,3 Вт, в выключенном состоянии — 0,3 Вт.

При уменьшении параметра ЯРКОСТЬ меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в указанных пределах. Впрочем, нижний порог мог бы быть и ниже, так как почти 100 кд/м² в темном помещении может показаться чересчур ярко. На пониженной яркости мерцание ламп подсветки не видно, благодаря высокой частоте модуляции (прямоугольными импульсами со 100% амплитудой) — 240 Гц.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 19,4 мс (9,0 мс вкл. + 10,4 мс выкл.). Переходы между полутонами происходят в среднем за 32,2 мс в сумме. Режим с разгоном матрицы отсутствует, что и обуславливает относительно большие времена отклика.

Задержка вывода изображения относительно ЭЛТ-монитора составила 2,6 мс при VGA-подключении и 12,5 мс при DVI-подключении (тестируемый монитор подключен как первичный). Такая задержка вряд ли кому-нибудь помешает даже в случае очень динамичных игр.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы симметричны (без учета локальных дефектов) относительно вертикальной и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.

ЖК-монитор LG IPS235T, углы обзора в вертикальной плоскости ЖК-монитор LG IPS235T, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор LG IPS235T, углы обзора по диагонали ЖК-монитор LG IPS235T, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор LG IPS235T, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 34
Горизонтальное 44
Диагональное 39

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Диагональное повышение яркости черного поля не так сильно выражено, как в типичных мониторах на IPS-матрицах, но черное поле при этом приобретает выраженный синий оттенок. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1, но не опускается ниже.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор LG IPS235T, Сдвиг цвета по вертикалиЖК-монитор LG IPS235T, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор LG IPS235T, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что только светло-синий во всех трех случаях и синий при диагональном отклонении претерпевают существенный сдвиг оттенка. Такое поведение типично для матрицы типа IPS.

Выводы

Из-за ряда причин монитор не дотягивает до категории профессиональных инструментов, но, тем не менее, предустановленный профиль sRGB хорошо аппроксимирует эту цветовую модель, а небольшой ручной подстройкой удается добиться почти идеального результата. По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой и для просмотра кино. Функции разгона матрицы нет, поэтому в динамичных играх может ощущаться некоторая нехватка скорости переключения ЖК-ячеек.

Достоинства:

  • Высокое качество цветопередачи
  • Строгий дизайн
  • Русифицированное меню

Недостатки:

  • Значимых нет
