ЖК-монитор LG IPS236V


Проникновение мониторов с матрицами типа *VA и IPS в бюджетный сегмент (или в его верхнюю часть) — туда, где до недавнего времени безраздельно властвовали устройства на матрицах TN, — можно только приветствовать. Монитор LG IPS236V — это еще один представитель новой волны, побывавший в нашей тестовой лаборатории.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ58,4 см (23,6 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
Контрастностьдинамическая 5 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход HDMI
  • Видеовход DVI-D (с HDCP)
  • Видеовход VGA
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Акустическая системаОтсутствует
Особенности
  • Регулировка подставки: наклон 5° вперед и 15° назад
  • Разъем для замка Кенсингтона
Размеры (Ш×В×Г) 548,7×421,9×230 мм с подставкой,
548,7×350,4×39 мм без подставки
Масса3,98 кг
Потребляемая мощность28 типично,
не более 1 Вт в режиме ожидания,
не более 0,5 Вт в выключенном состоянии
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(1)
Ссылка на сайт производителяwww.lg.com/ru/
Отчет MonInfo
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания
  • Внешний блок питания (100-240 В, 50-60 Гц на 19 В, 2,1 А постоянного тока)
  • Видеокабель VGA
  • Видеокабель DVI-D на DVI-D
  • Краткое руководство пользователя
  • CD-ROM с драйвером, ПО и руководством пользователя
  • 4 винта и 4 втулки

Внешний вид

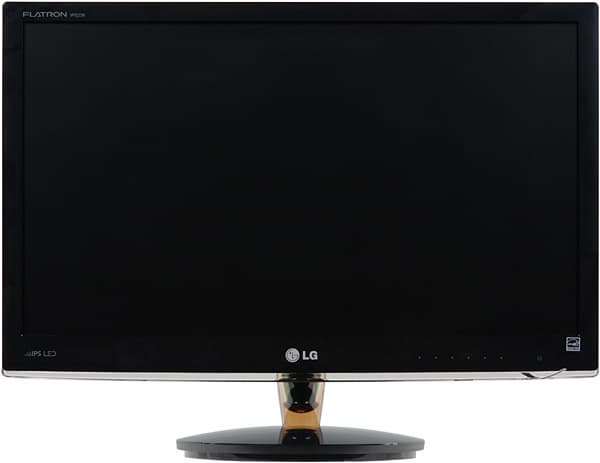

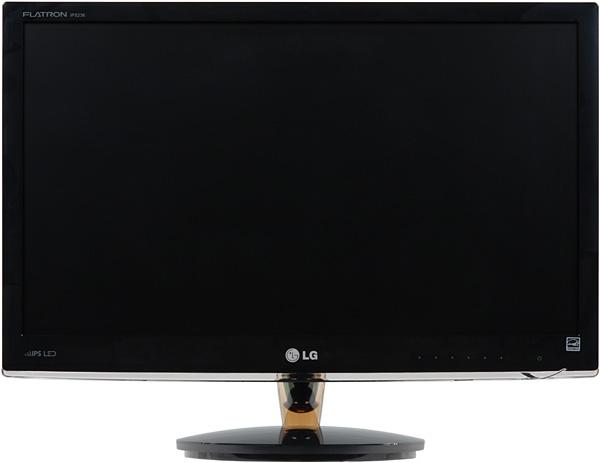

ЖК-монитор LG IPS236V, вид спереди

В целом, дизайн этого монитора типичен как для мониторов от LG, так и для всего класса современных тонких мониторов со светодиодной подсветкой и внешними блоками питания. Корпус блока экрана и основание подставки изготовлены из черного пластика, видимая пользователю поверхность которого зеркально гладкая, маркая и не очень устойчивая к появлению царапин. Поверхность матрицы черная и матовая.

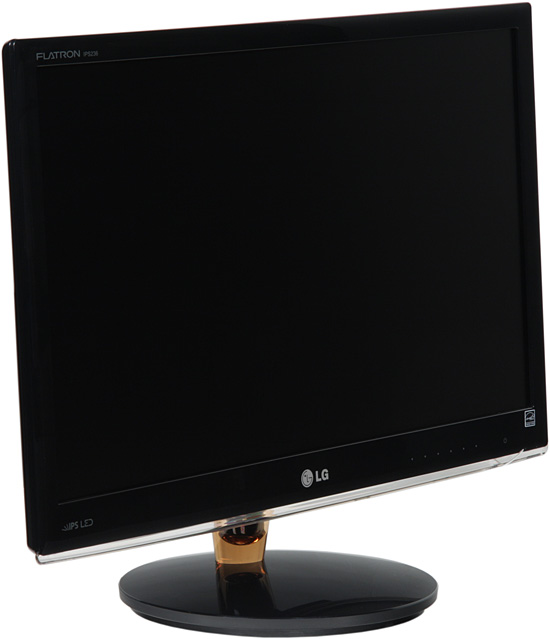

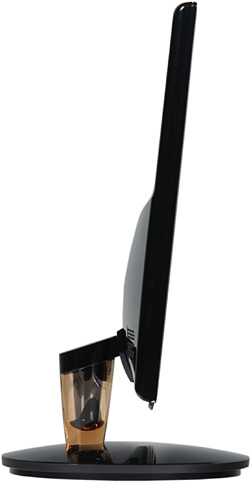

ЖК-монитор LG IPS236V, вид сбоку

Вдоль нижней кромки идет вставка из прозрачного пластика. В нижнем правом углу рамки находится значок кнопки питания. Кнопки управления расположены левее кнопки питания, местоположение каждой отмечено белой точкой. Все эти кнопки сенсорные, видимо, емкостные. При включении монитора загорается индикатор питания, свет которого преломляется в завитке прозрачной вставки. Разъем питания и интерфейсные разъемы расположены в неглубокой нише сзади и ориентированы назад.

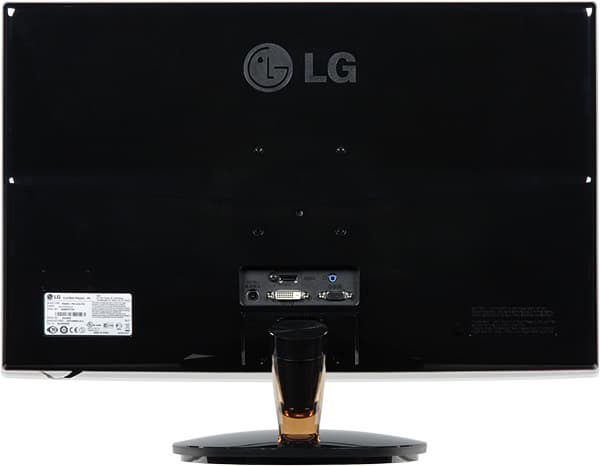

ЖК-монитор LG IPS236V, вид сзади

Монитор оснащен внешним относительно небольшим и легким блоком питания. На задней панели в нижней правой части можно обнаружить разъем для замка Кенсингтона. Основание подставки снизу усилено многочисленными ребрами жесткости. Шесть резиновых ножек-таблеток надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Стойка подставки изготовлена из прозрачного пластика с легкой тонировкой. Основание к стойке прикручивается металлическим винтом с пазом под плоскую отвертку, которую может заменить монета. Шарнир подставки позволяет немного наклонять блок экрана вперед и больше — назад.

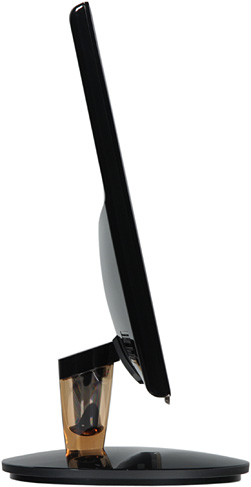

ЖК-монитор LG IPS236V, вид сбоку    ЖК-монитор LG IPS236V, вид сбоку

При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 75×75 мм), для чего в комплект поставки входят 4 винта и 4 втулки, различающаяся длина которых позволит выровнять плоскость крепления с учетом геометрии задней панели.

Коммутация

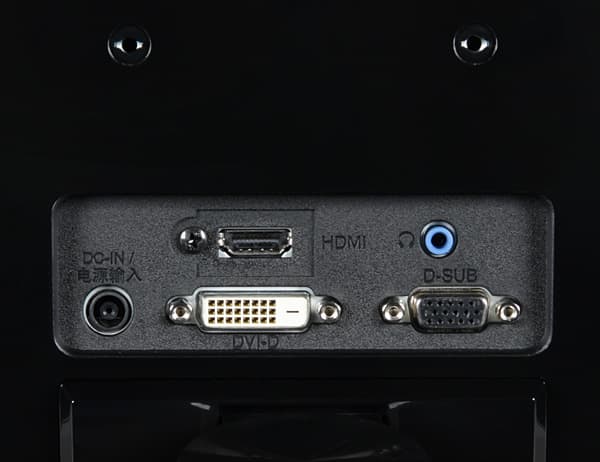

ЖК-монитор LG IPS236V, разъемы

Монитор оснащен тремя входами: HDMI, DVI-D и VGA. Если сигнал с текущего входа пропадает (или кабель отсоединяют), то монитор автоматически пытается переключиться на другой, а, не находя сигнала, монитор переходит в ждущий режим. Вход DVI-D поддерживает HDCP, поэтому, воспользовавшись кабелем-переходником (или переходником и HDMI-кабелем), к этому входу можно подключать бытовой плеер с HDMI-выходом. При подключении по HDMI в меню можно принудительно указать яркостный диапазон. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники.

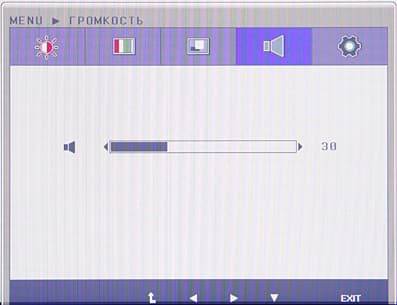

ЖК-монитор LG IPS236V, меню установок

Мощности выхода хватило, чтобы в 32-омных наушниках был большой запас по громкости. Качество звука в наушниках очень хорошее — звук чистый, воспроизводятся все частоты, в паузах шума не слышно.

Меню, локализация и управление

Индикатор питания при работе неярко светится синим, в режиме ожидания медленно мигает и не горит, если монитор выключен. Постоянную подсветку индикатора питания можно отключить через меню установок. При первом прикосновении в область одной из кнопок на экран выводится короткое меню (нерусифицированное).

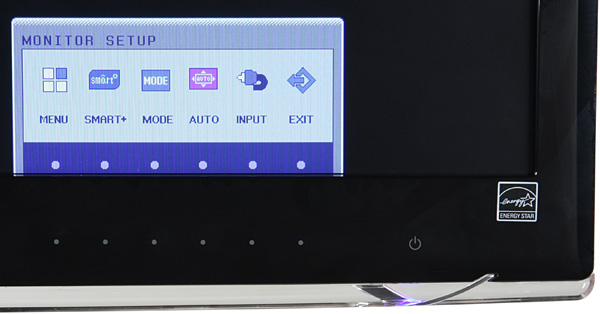

ЖК-монитор LG IPS236V, кнопки управления

Выбрав одну из пиктограмм в этом меню, пользователь попадает в следующее меню или сразу запускает один из двух процессов — запуск автоматической подстройки под параметры VGA-сигнала и переключение входов, — или выходит из меню. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. К сожалению, монитор нам достался в виде предпродажного экземпляра, поэтому русскоязычной документации не было ни в напечатанном виде, ни в виде файлов. На CD-ROM из комплекта мы обнаружили инсталляторы Adobe Acrobat Reader и программы EasySet, PDF-файлы с английской версией руководства, а также драйвер монитора в виде комплекта из файлов *.CAT, *.ICM и *.INF. Программа EasySet имеет две основные функции — автоматизация расположения окон в двух половинках экрана и выделение прямоугольной области экрана за счет затемнения остальной площади. При работе программы обе эти функции можно вызывать как из трея, так и из меню самого монитора (функции ДВОЙНАЯ МЕМБРАНА и РЕЖИМ «КИНО»).

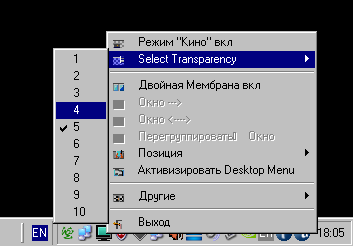

ЖК-монитор LG IPS236V, EasySet

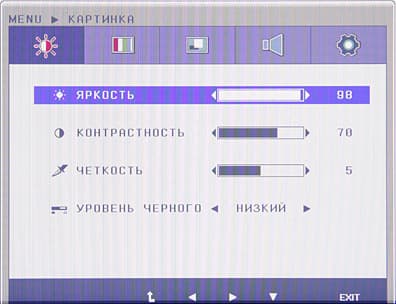

Присутствуют стандартные настройки КОНТРАСТНОСТЬ, ЯРКОСТЬ и ЧЕТКОСТЬ.

ЖК-монитор LG IPS236V, меню установок

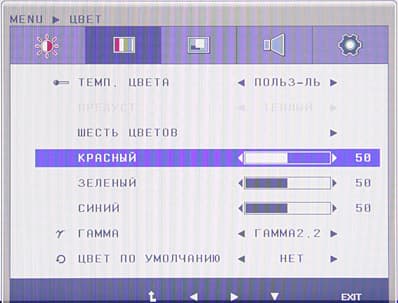

Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

ЖК-монитор LG IPS236V, меню установок

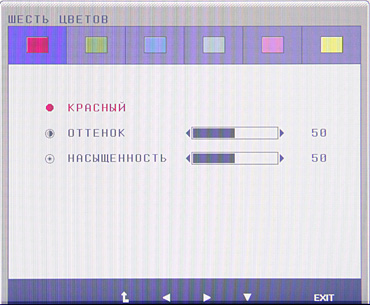

Кроме того, в пользовательском режиме можно настраивать оттенок и насыщенность шести основных цветов.

ЖК-монитор LG IPS236V, меню установок

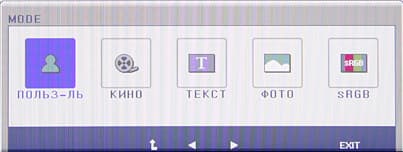

Есть пять профилей гамма-коррекции. Предустановленные сочетания настроек хранятся в четырех нередактируемых профилях (страница MODE).

ЖК-монитор LG IPS236V, меню установок

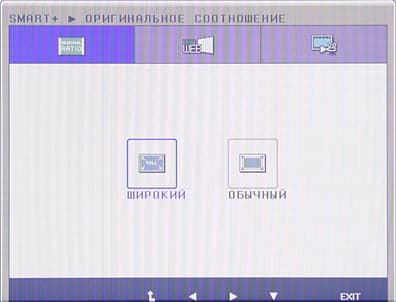

Режимов геометрической трансформации всего два: ШИРОКИЙ — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и ОБЫЧНЫЙ — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции картинки 4:3 будут немного искажаться.

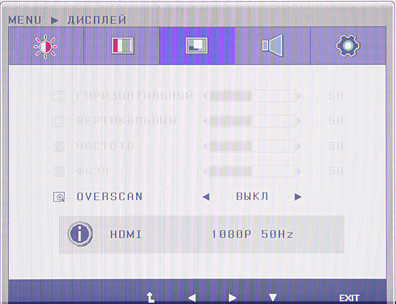

ЖК-монитор LG IPS236V, меню установок

Доступность режимов определяется типом видеосигнала. При включении режима OVERSCAN изображение немного увеличивается так, что его периметр уже не вмещается в область экрана, что убирает возможные помехи по краям изображения.

ЖК-монитор LG IPS236V, меню установок

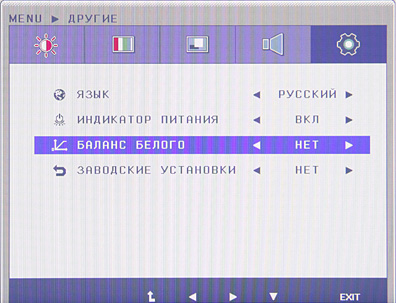

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Есть специальная функция, которая при VGA-подключении автоматически установит уровни черного и белого. Для этого нужно вывести на экран картинку, содержащую как черные, так и белые поля и включить функцию БАЛАНС БЕЛОГО.

ЖК-монитор LG IPS236V, меню установок

Впрочем, до применения этой функции монитор отображал все градации на шкале серого, а после — появился завал на один оттенок в светах и на один в тенях. Как при VGA, так и при DVI и HDMI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор не воспринимает чересстрочные сигналы 576i и 480i. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p монитор поддерживает. 1080p при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях (для УРОВЕНЬ ЧЕРНОГО нужно выбрать ВЫСОКИЙ, при этом неустранимый завал в тенях и в светах соответствует границе диапазона 16—235). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. При подключении по DVI (с помощью кабеля переходника с HDMI на DVI) поддерживаются режимы 576p, 480p, 720p и 1080p, но масштабирование из низких разрешений (576p и 480p) выполняется хуже.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

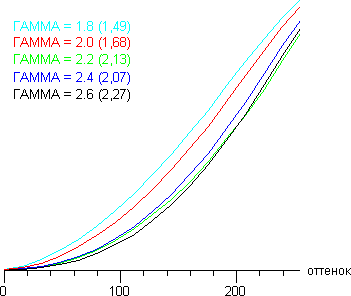

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра ГАММА. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор LG IPS236V, гамма-кривые

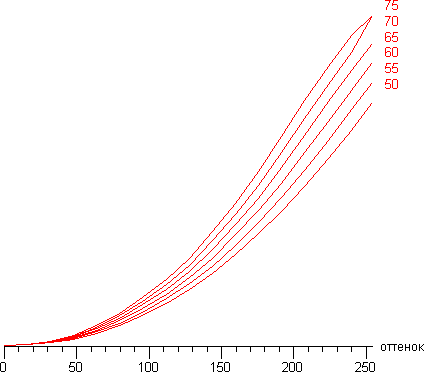

Заметим, что настройку КОНТРАСТНОСТЬ мы установили в 45, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. На графике ниже приведены гамма-кривые, построенные по 17 точкам для различных значений параметра КОНТРАСТНОСТЬ при ГАММА = 2,2:

ЖК-монитор LG IPS236V, гамма-кривые

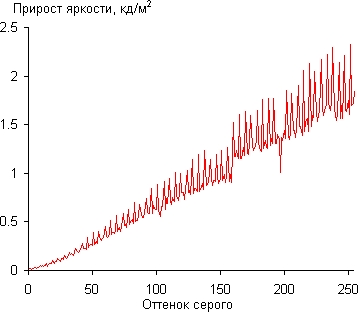

Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при ГАММА = 2,2. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

ЖК-монитор LG IPS236V, гамма-кривые

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

ЖК-монитор LG IPS236V, гамма-кривые

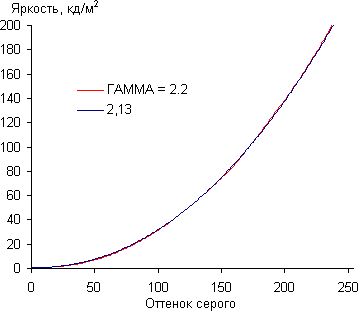

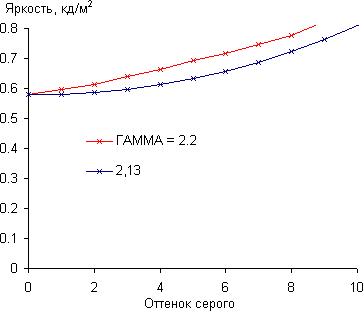

Аппроксимация полученной гамма-кривой дала показатель 2,13, что близко к стандартному значению 2,2, при этом аппроксимирующая степенная функция несильно отклоняется от реальной гамма-кривой:

ЖК-монитор LG IPS236V, гамма-кривые

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват чуть-чуть отличается от sRGB:

ЖК-монитор LG IPS236V, цветовой охват

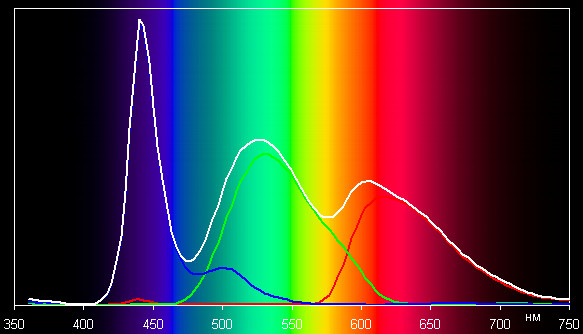

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор LG IPS236V, спектр

Такой спектр с тремя почти симметричными горбами по одному на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка.

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB, профиля ТЕПЛЫЙ и после ручной коррекции усиления трех основных цветов:

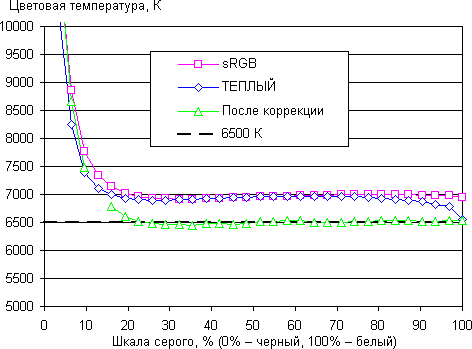

ЖК-монитор LG IPS236V, цветовая температура

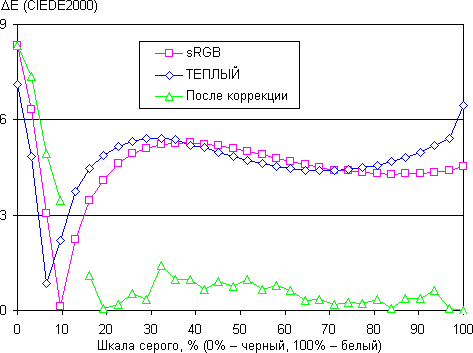

ЖК-монитор LG IPS236V, дельта E

Ручная коррекция улучшила цветопередачу, впрочем, и без нее она довольно близка к стандартной. (Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.)

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,37 кд/м² −34,0 43,8
Яркость белого поля 225 кд/м² −10,6 5,1
Контрастность 643:1 −34,0 34,3

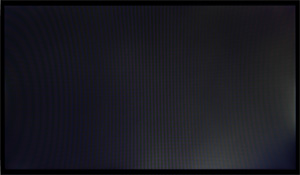

Аппаратные измерения показали хорошую равномерность яркости белого поля. Равномерность черного поля и контрастности низкая. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

ЖК-монитор LG IPS236V, засветка черного поля

На ней видно несколько пятен с высокой яркостью черного поля. Скорее всего, это или изначальные, или приобретенные в результате неаккуратного обращения дефекты предпродажного экземпляра, которых, мы надеемся, нет в серийных образцах. Но на всякий случай при покупке этого монитора мы рекомендуем обращать внимание на равномерность черного поля.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки ЯРКОСТЬ Яркость, кд/м² Потребление электроэнергии, Вт
100 231 34,6
50 154 26,1
0 76 17,5

В режиме ожидания монитор потребляет 0,4 Вт, в выключенном состоянии — 0,3 Вт.

При уменьшении параметра ЯРКОСТЬ меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцания подсветки не видно, благодаря высокой частоте модуляции — 240 Гц.

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов, мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

При КОНТРАСТНОСТЬ = 70 (максимальное значение, при котором еще различимы все оттенки в светах) время отклика при переходе черный-белый-черный равно 17,7 мс (7,9 мс вкл. + 9,8 мс выкл.). Переходы между полутонами происходят в среднем за 29,5 мс в сумме. Режим с разгоном матрицы отсутствует.

Задержка вывода изображения зависит от типа подключения и, для цифрового подключения, от того первичным или вторичным установлен тестируемый монитор.

Подключение Задержка вывода, мс
VGA 2,2
HDMI, первичный 4,8
HDMI, вторичный −6,3
DVI, первичный 2,1
DVI, вторичный 5,1

В любом случае задержка пренебрежимо мала. От типичной закономерности отличается отрицательное значение при HDMI-подключении, когда монитор установлен вторичным, но факт остается фактом, почему-то именно в данном случае видеокарта выводит изображение на ЭЛТ-монитор с некоторой задержкой.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы симметричны (без учета локальных дефектов) относительно вертикальной и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.

ЖК-монитор LG IPS236V, углы обзора в вертикальной плоскости ЖК-монитор LG IPS236V, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор LG IPS236V, углы обзора по диагонали ЖК-монитор LG IPS236V, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор LG IPS236V, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 33
Горизонтальное 42
Диагональное 39

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Диагональное повышение яркости черного поля не так сильно выражено, как в типичных мониторах на IPS-матрицах, но черное поле при этом приобретает выраженный синий оттенок. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1, но не опускается ниже.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор LG IPS236V, Color ShiftЖК-монитор LG IPS236V, Color Shift

ЖК-монитор LG IPS236V, Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении по вертикали и по горизонтали на уровне 45° ΔE меньше 3, но при отклонении по диагонали ΔE для синего поля немного превосходит эту отметку.

Выводы

По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой и для просмотра кино. Отличительными особенностями являются матрица типа IPS, имеющая отличные углы обзора, хоть и со сдвигом оттенка черного поля в синюю область при отклонении по диагонали, а также сенсорные кнопки управления. К сожалению, нет функции разгона матрицы, поэтому в динамичных играх может ощущаться некоторая нехватка скорости переключения ЖК-ячеек.

Достоинства:

  • Высокое качество цветопередачи
  • Три видеовхода
  • Отличное качество звука в наушниках
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Русифицированное меню

Недостатки:

  • Значимых нет
