Монитор BenQ XL2420T является преемником модели XL2410T. Обе поддерживают стереоскопический режим по методу чередования кадров и, соответственно, работают в паре с затворными очками из комплекта NVIDIA 3D Vision. На сайте BenQ можно узнать, почему этот монитор идеально подходит для заядлых игроков, и требования каких знаменитостей были учтены при разработке данного устройства.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Тестирование в стереоскопическом режиме
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | TN со светодиодной подсветкой |
| Диагональ | 24 дюйма (531,3×298,8 мм) |
| Отношение сторон | 16:9 |
| Разрешение | 1920×1080 пикселей |
| Шаг пикселей | 0,276 мм |
| Яркость | 350 кд/м² |
| Контрастность | Динамическая 12 000 000:1, статическая 1000:1 |
| Углы обзора | 170° (гор.) и 160° (верт.) до контраста 10:1 |
| Время отклика | 5 мс, 2 мс от серого к серому (GTG) |
| Количество отображаемых цветов | 16,7 млн. |
| Интерфейсы |
|
| Совместимые видеосигналы | Отчет MonInfo для HDMI-подключения Отчет MonInfo для DisplayPort-подключения Отчет MonInfo для DVI-подключения Отчет MonInfo для VGA-подключения |
| Акустическая система | Отсутствует |
| Особенности |
|
| Размеры (Ш×В×Г) | 516,9×571,4×149,9 мм |
| Масса | 3,1 кг |
| Потребляемая мощность | Менее 24 Вт, менее 0,5 Вт в режиме ожидания |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.benq.ru |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(0) |
Внешний вид

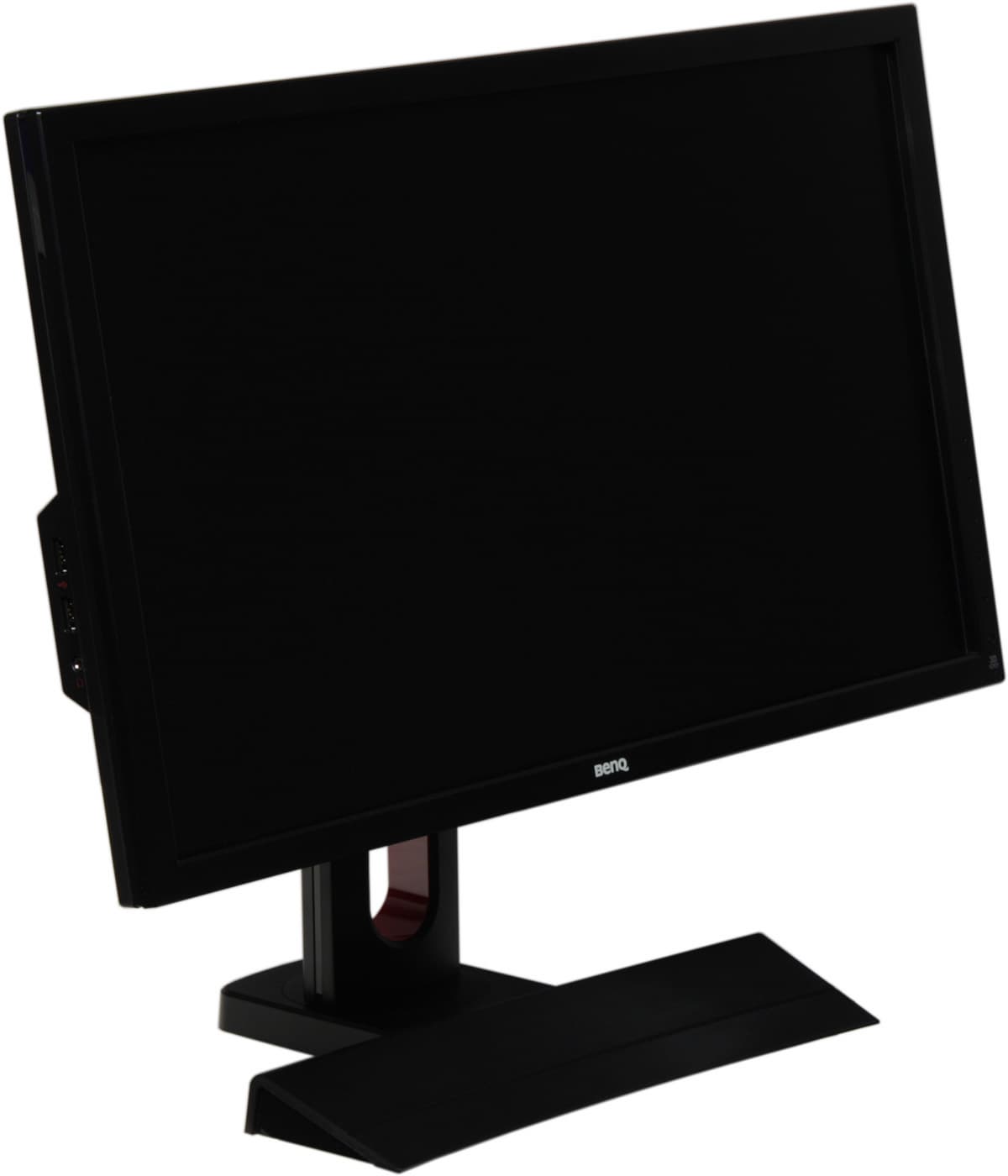

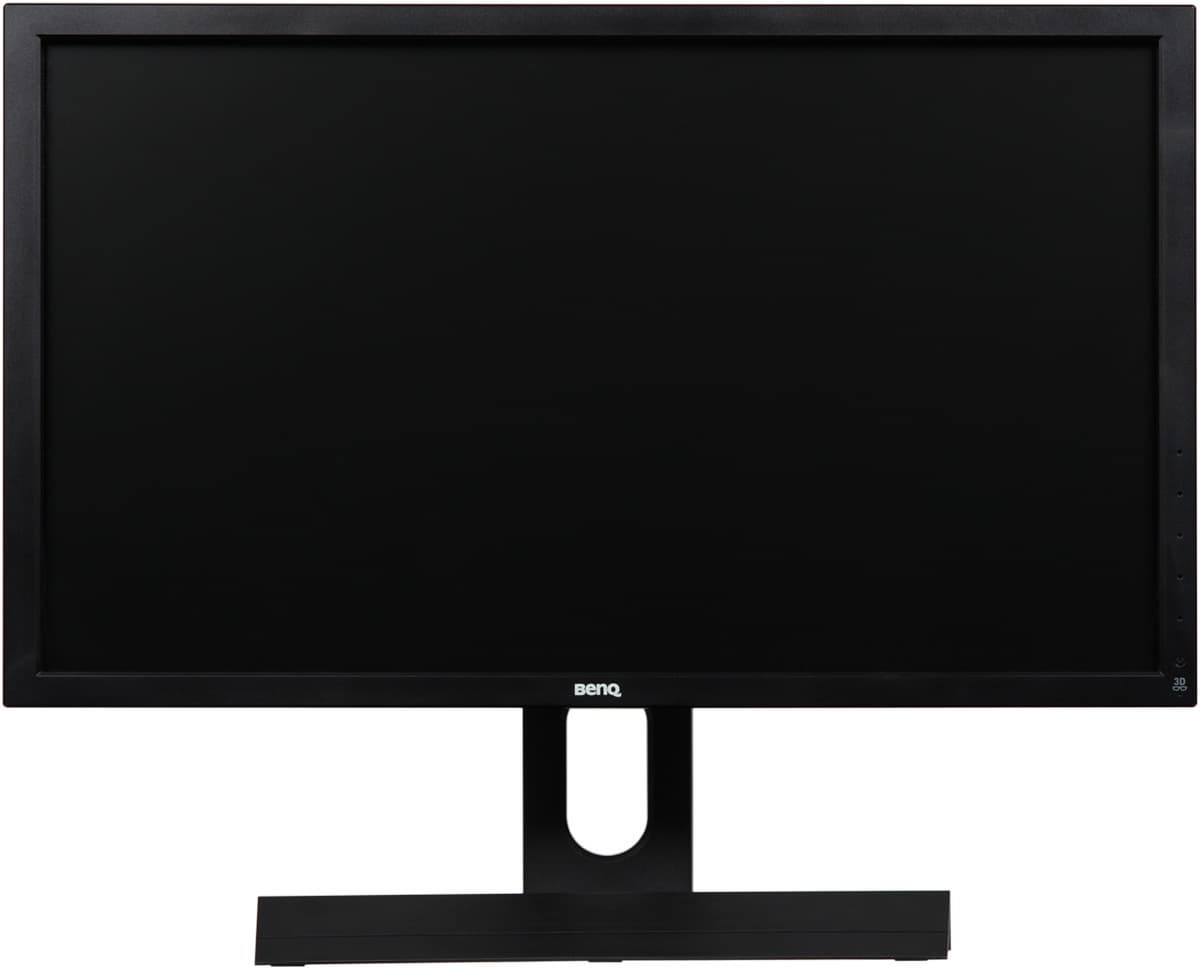

Дизайн очень практичный, но сбалансированное количество декоративных элементов в лучшую сторону отличает этот монитор от унылых конструкций типа мониторов NEC профессиональных серий. Корпус монитора и пластиковые детали подставки изготовлены из черного пластика в основном с немаркой матовой поверхностью, но встречаются и зеркально-гладкие места. Внешняя поверхность матрицы матовая и черная.

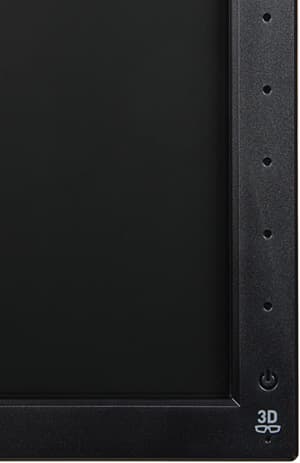

На рамке справа находятся сенсорные кнопки управления.
Местоположение кнопки выключения обозначено выдавленным значком, остальных кнопок — просто углублениями. Ниже кнопки выключения расположен индикатор стереоскопического режима. На левом торце есть два USB-порта и разъем для наушников. Разъем питания и остальные интерфейсные разъемы расположены в нише на задней панели и ориентированы вниз.

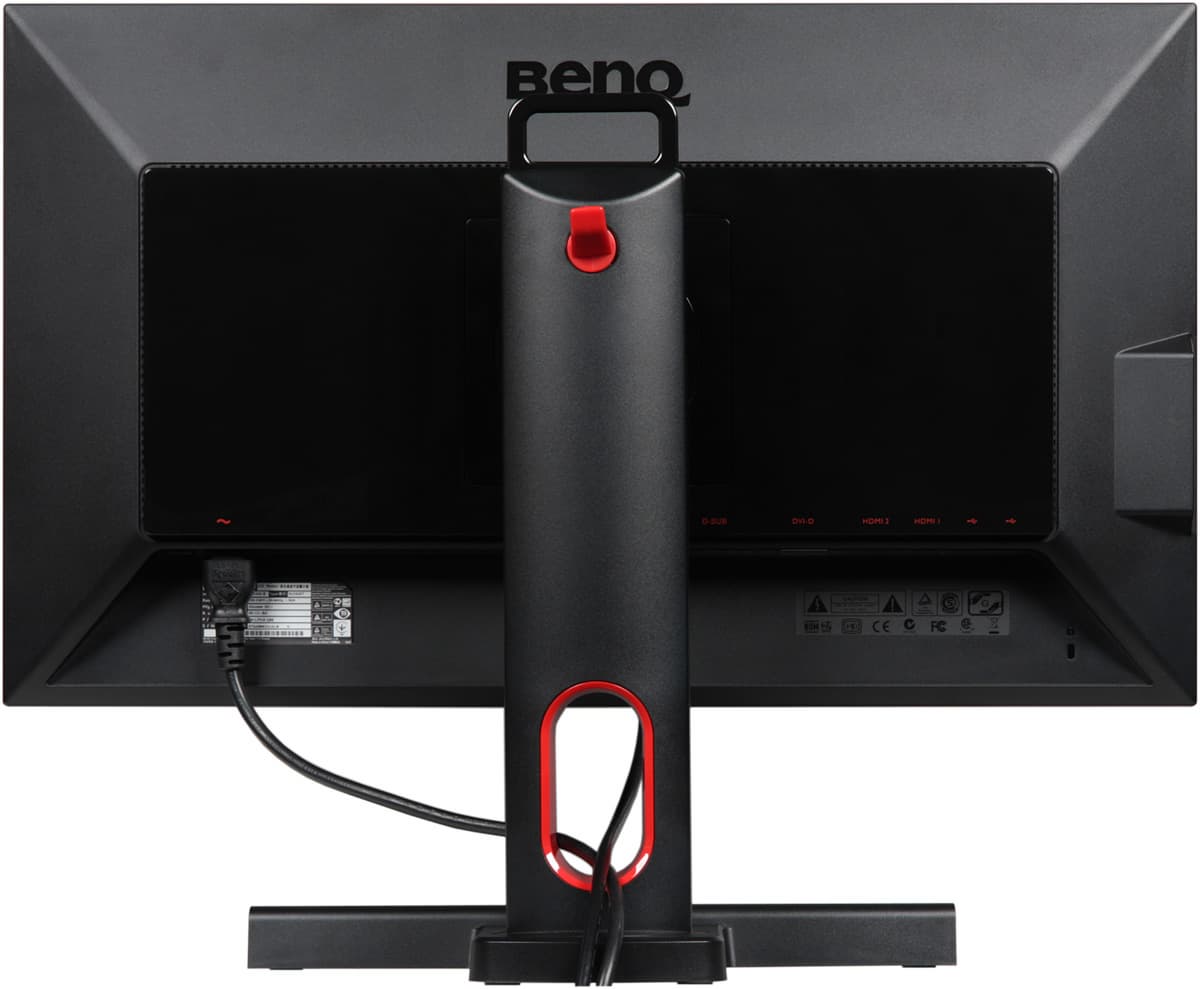

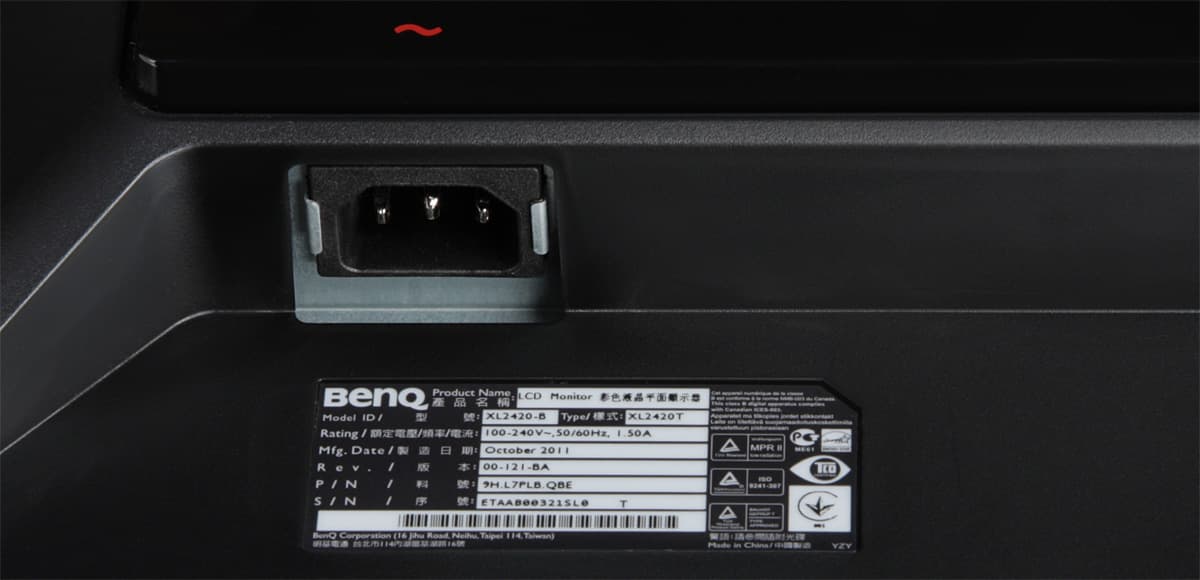

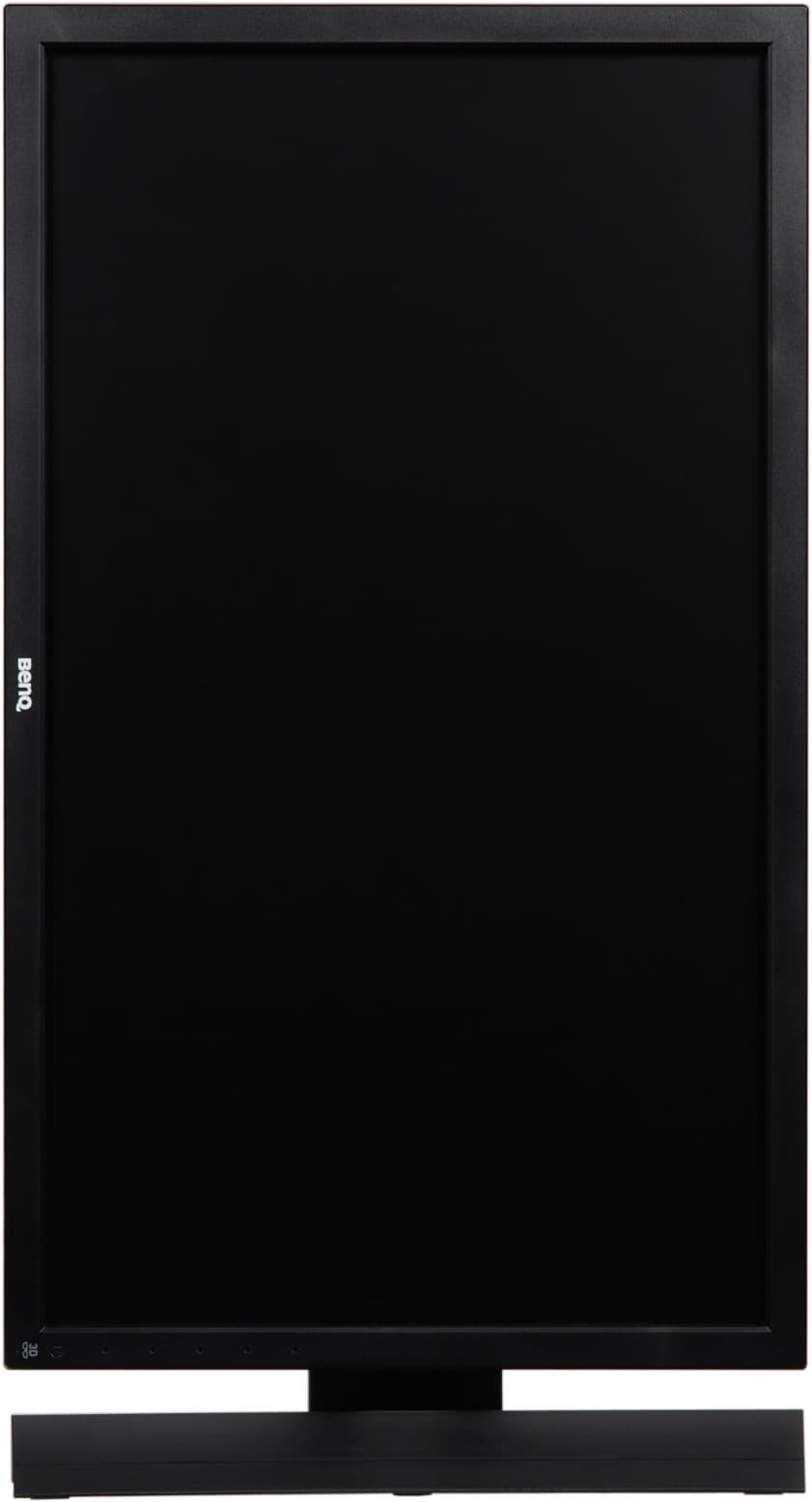

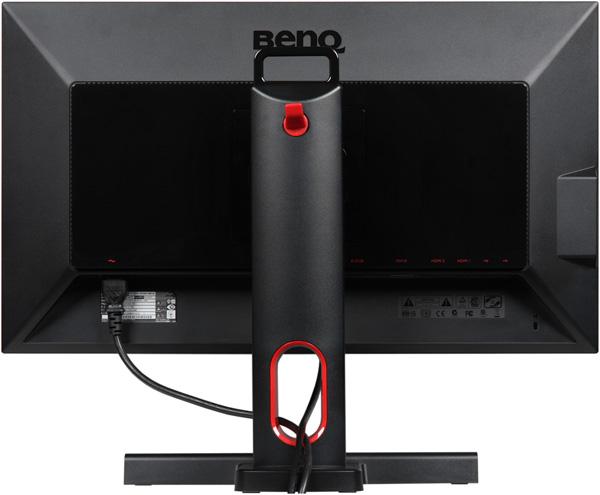

Подключать кабели к разъемам относительно удобно, но для большего удобства экран лучше перевернуть в вертикальную ориентацию. В углу на задней панели можно найти разъем для замка Кенсингтона. Стойка телескопическая, при этом пружина уравновешивает вес блока экрана. Верхний шарнир стойки позволяет немного наклонять блок экрана вперед от вертикального положения, больше — назад и переворачивать экран в портретную ориентацию.

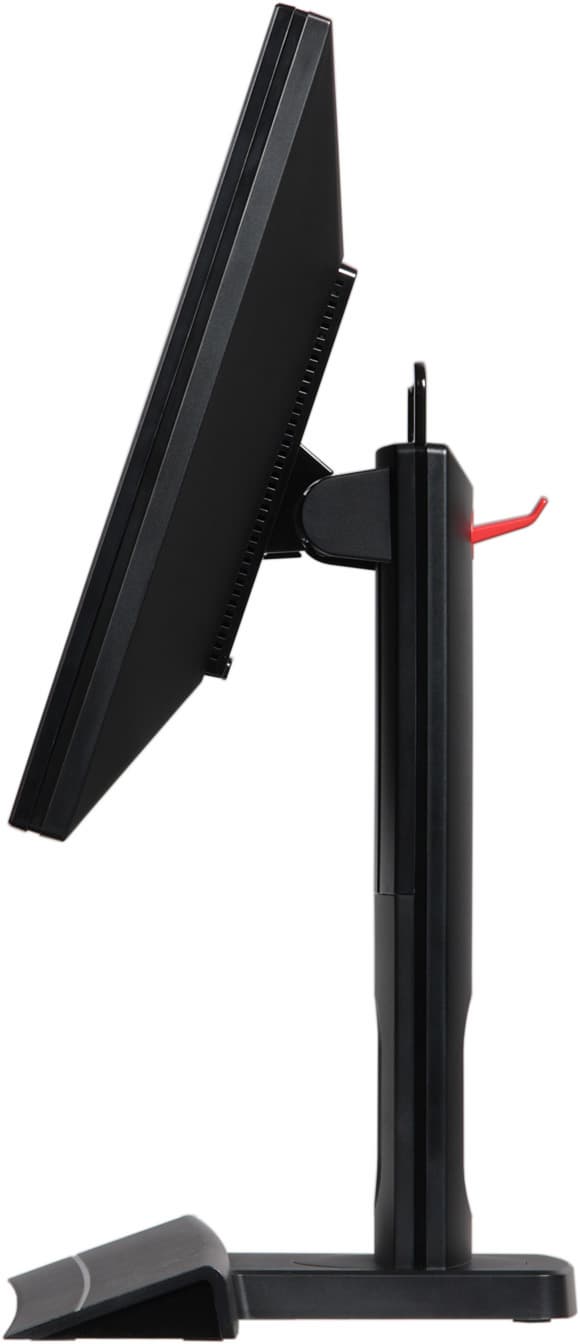

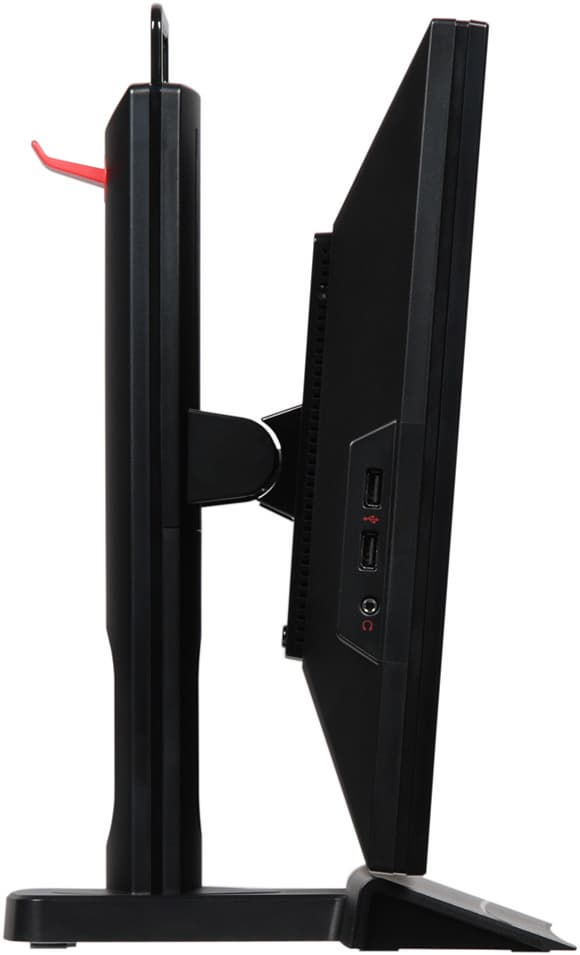

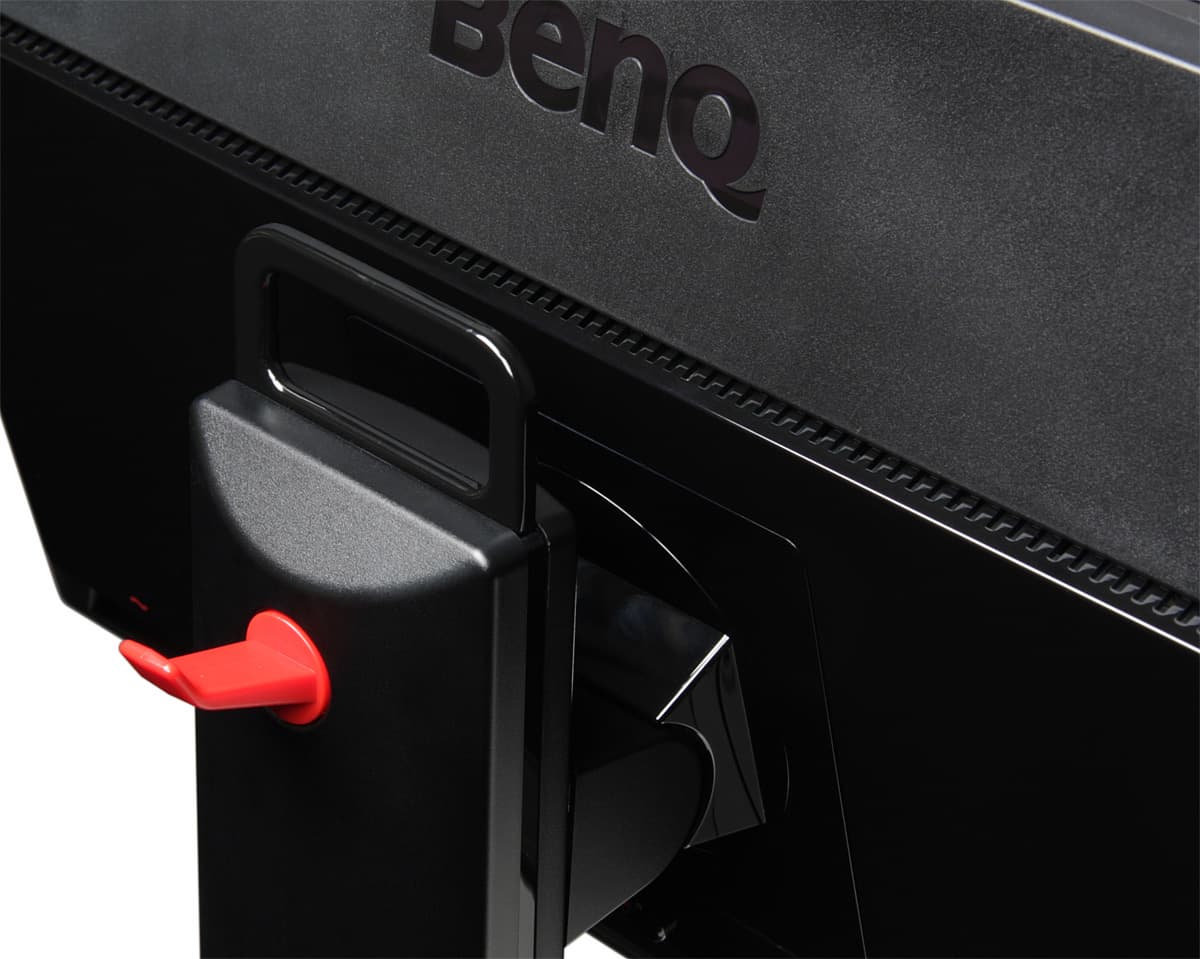

Вправо-влево блок экрана поворачивается на шарнире в основании подставке. Несущие элементы стойки и основания подставки изготовлены из стали и магний-алюминиевого сплава. Основание подставки имеет Т-образную форму с широкой перекладиной, поэтому стоит монитор на подставке очень устойчиво. Семь резиновых ножек-таблеток надежно фиксируют монитор на столе. Конструкция подставки жесткая, люфта в сочленениях нет, но регулировки выполняются без особых усилий. Отходящие кабели можно пропустить через вырез в стойке с ярким красным обрамлением. Также красным подписаны разъемы, и из красного пластика изготовлен крюк для наушников в верхней части стойки.
При желании этот крюк можно отсоединить, повернув его в гнезде. Завершается стойка пластиковой ручкой, за которую монитор удобно переносить, держа его одной рукой. При необходимости подставку можно отсоединить от блока экрана (кнопка-фиксатор позволяет сделать это быстро и без усилий) и освободившиеся резьбовые отверстия (по углам квадрата со стороной 100 мм) использовать для крепления к VESA-совместимому кронштейну. В комплект поставки входят виниловый чехол на блок экрана и внешний контроллер с нажимным колесиком и четырьмя клавишами.

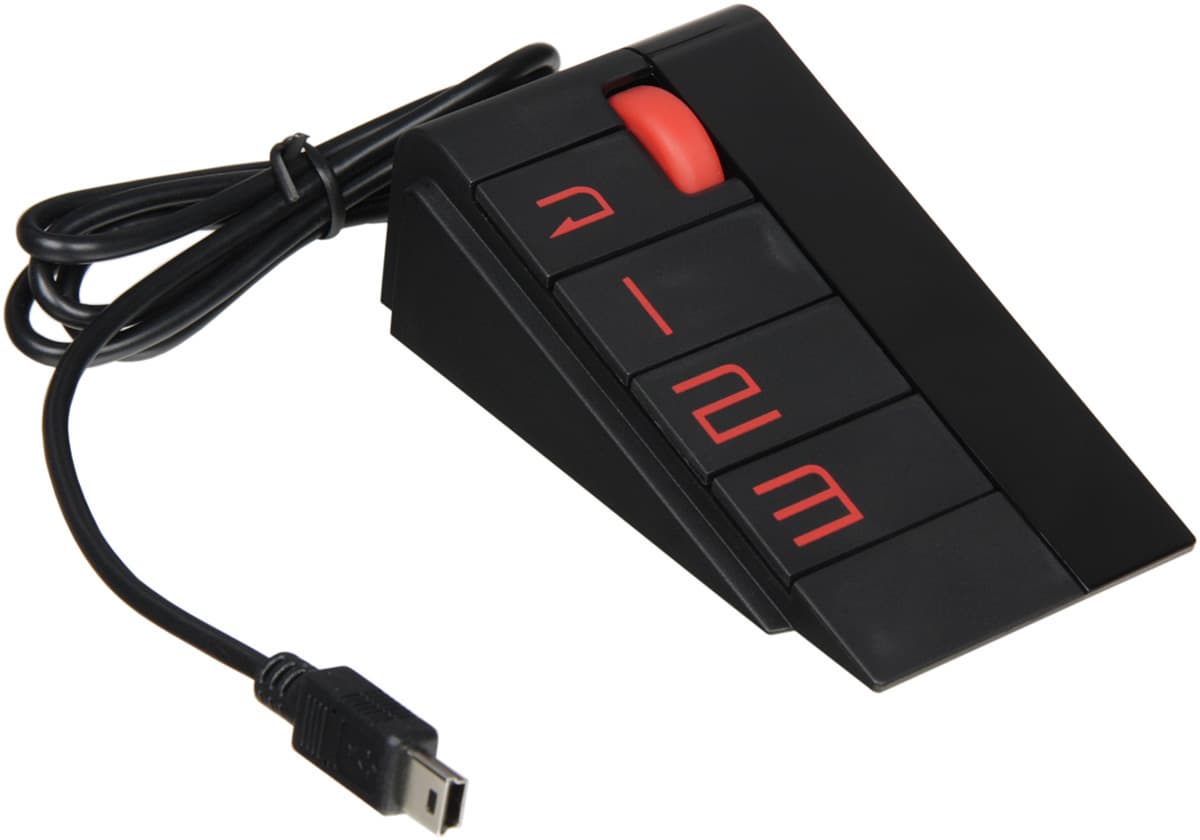

Контроллер можно состыковать с торцом основания подставки или разместить в другом удобном месте. Подключается контроллер непосредственно к монитору. С его помощью можно вызывать меню, перемещаться по меню, изменять настройки, выбирать (короткое нажатие на клавиши 1, 2 ,3) и сохранять (длительное нажатие на эти же клавиши) три игровых профиля с настройками монитора.
Коммутация

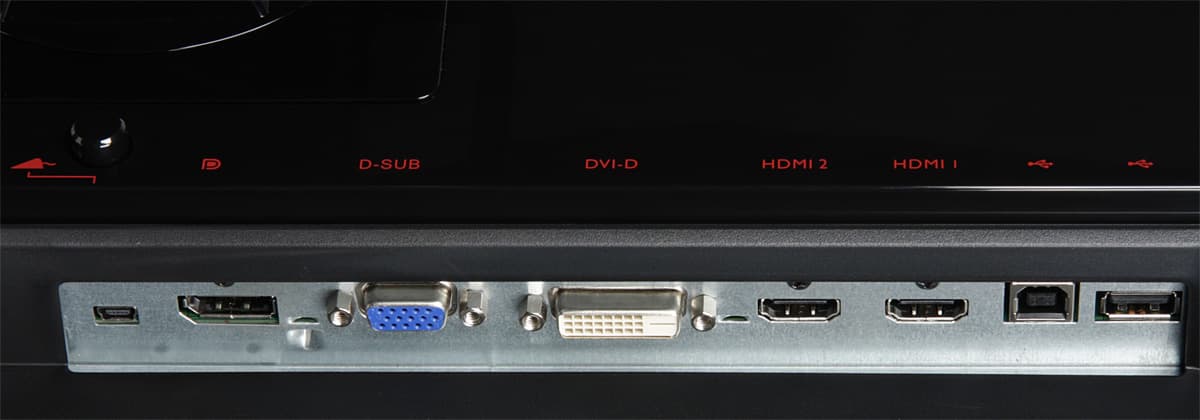

Монитор оснащен четырьмя цифровыми входами — парой HDMI, DisplayPort и DVI-D (Dual-link), а также аналоговым VGA-входом. VGA-вход может также работать в «бытовом» режиме, т.е. принимать компонентный цветоразностный видеосигнал (тип сигнала — RGB или компонентный — можно задавать принудительно), но для подключения к плееру в этом случае потребуется кабель переходник с VGA на 3 RCA. Вход DVI-D поддерживает HDCP (само собой HDMI тоже совместим с HDCP). Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню. Также есть автоматический поиск активного входа, при этом HDMI-входы можно исключить из перебора. Если на текущем входе пропадает сигнал и монитор не находит его на других входах (или автопоиск выключен), то он переходит в спящий режим, из которого выходит, при появлении сигнала. В меню можно задать интервал нахождения в спящем режиме — 10, 20 или 30 мин, — по истечении которого монитор автоматически выключится. 120 кадров в секунду можно получить при подключении к любому из входов, но только DisplayPort и DVI-D при этом могут принимать сигнал с разрешением Full HD (1920 на 1080 пикселей). 120 Гц на других входах ограничены разрешением 1440 на 900 пикселей. Встроенных громкоговорителей нет. Аналоговый звук, полученный в цифровом виде по HDMI или по DisplayPort, выводится на выход на наушники. Звук в наушниках чистый, его частотный диапазон широкий, шума в паузах не слышно. Громкости в наушниках на 32 Ом хватает с запасом. Регулировка громкости и отключение звука выполняются с помощью меню.

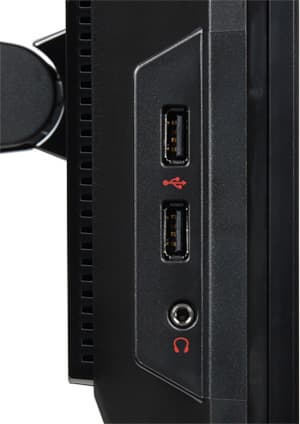

Монитор оснащен активным USB-концентратором с одним входом и тремя выходами. Мощности USB-портов хватает для работы внешнего жесткого диска на 2,5 дюйма, при этом никакого уменьшения скорости работы диска замечено не было.
Меню, локализация и управление
Индикатор состояния неяркий, он светится белым при работе монитора, красным в режиме ожидания и не горит, если монитор выключен. Если монитор включен в сеть, но выключен кнопкой на корпусе, то при приближении руки к кнопке питания включается ее подсветка, что позволяет без проблем включать монитор в полной темноте. Остальные кнопки тоже подсвечиваются белым, и эта подсветка включается на работающем мониторе при приближении руки и включена при работе с меню. Дизайн меню явно навеян оформлением каких-то игр и он хорошо сочетается с дизайном монитора. Меню крупное, шрифт читаемый. Навигация удобная и быстрая, хотя поначалу забываешь дополнительно подтверждать выбор параметров в списках. Рядом с кнопками в виде пиктограмм выводится подсказка по их текущим функциям.

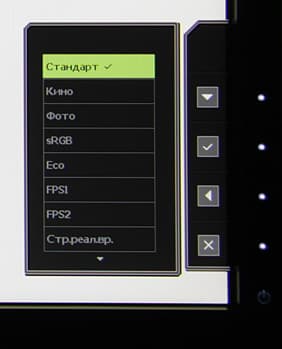

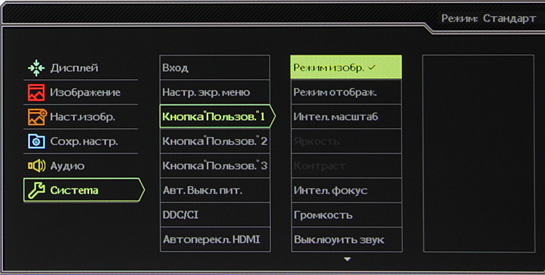

Нажатие на кнопки подтверждается коротким писком, который можно отключить. При первом нажатии на кнопки выводится короткое меню, откуда можно вызвать три функции (какие — настраивается в меню), перейти в основное меню или выйти.
Если на текущем входе нет сигнала, то первое нажатие выводит список входов. Внешний контроллер является хорошей альтернативой кнопок на рамке, но с его помощью не получится перемещаться вправо-влево по меню (нужно только при ручной настройке цветового баланса) и длинные списки удобнее перебирать кнопками на рамке (есть быстрый автоповтор), а не колесиком на контроллере. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. При желании можно выбрать тайм-аут автоматического выхода и включить блокировку. Есть русская версия экранного меню.

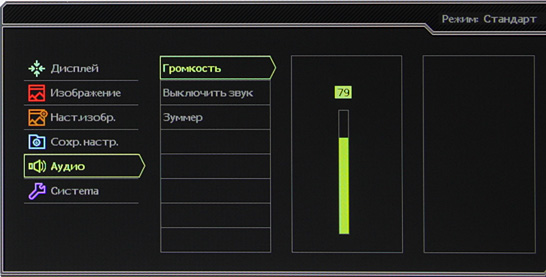

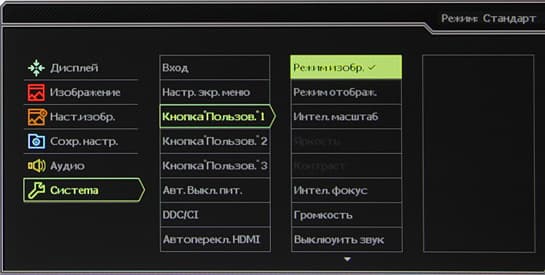

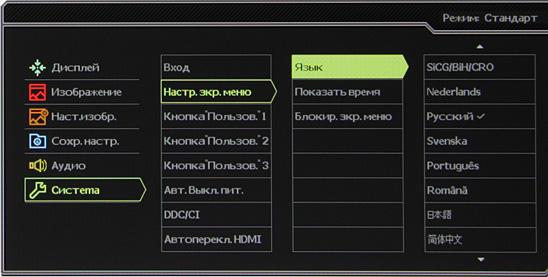

Кириллический шрифт меню ровный (за исключение пары букв) и читаемый. Качество перевода на русский язык хорошее. К монитору прилагается краткое руководство пользователя с разделом на русском языке и CD-ROM с руководствами пользователя в виде PDF-файлов, в том числе и русская версия, которая также находится на русском сайте компании. Также на этот CD-ROM записаны драйвера монитора (INF- и CAT-файлы и профиль ICM).

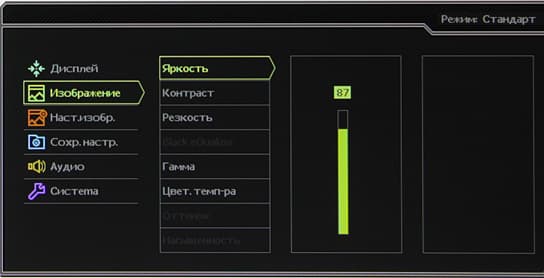

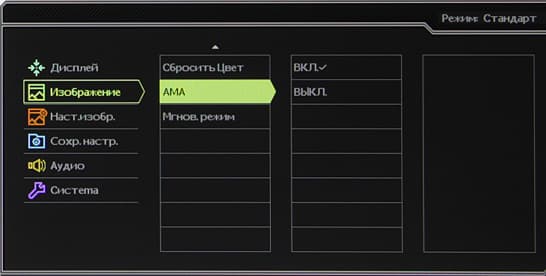

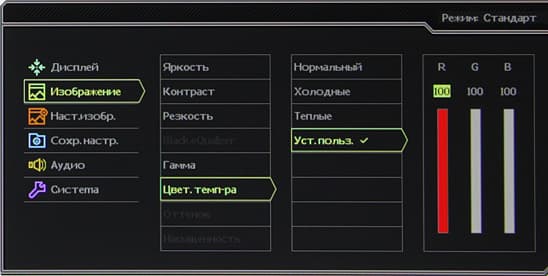

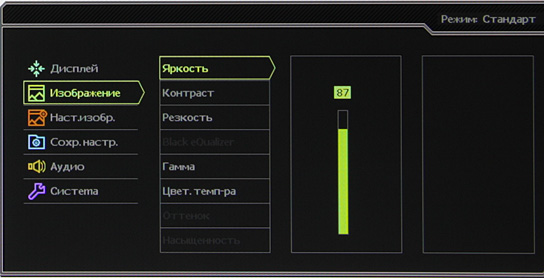

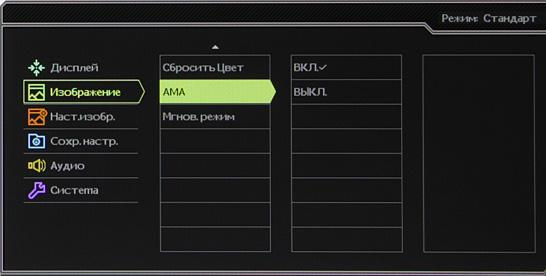

Присутствуют стандартные настройки: Яркость, Контраст, Резкость (контурная резкость), Цвет. темп-ра (цветовая температура, выбор из трех профилей или ручная регулировка интенсивности трех цветов), Гамма (пять значений), Оттенок и Насыщенность.
Судя по описанию, настройка Black eQualizer помогает увеличивать детализацию в тенях, но у нас она была неактивной. Есть режим DynamicContrast, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Игроманам будут интересны две функции — AMA и Мгнов. режим, первая отвечает за разгон матрицы, вторая — уменьшает задержку вывода.

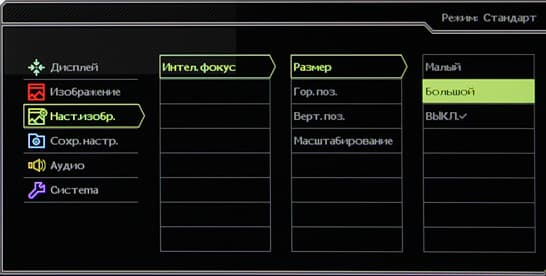

Предустановленные сочетания настроек хранятся в 11 профилях, при этом 3 из них — Игрок1—3 — пользователь может редактировать. Как указано в руководстве, на сайте компании можно найти дополнительные профили с настройками и специальную программу, которая загружает профили в монитор. В зависимости от выбранного профиля и текущего типа видеосигнала некоторые настройки могут быть недоступны. Для наглядной демонстрации того, что меняет выбранный профиль, предназначен режим Демо Senseye, в котором экран делится на две половинки, на одной исходное изображение, на другой скорректированное.

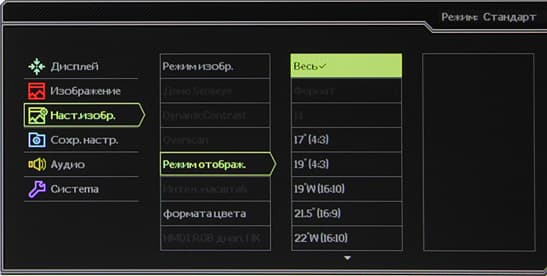

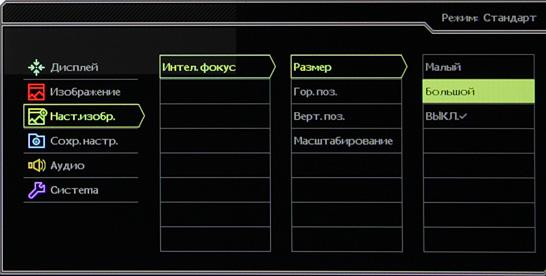

Режимов геометрической трансформации несколько:
Весь — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); Формат — увеличение до границ экрана с сохранением исходных пропорций; 1:1 — вывод в центре экрана без интерполяции к разрешению матрицы; 17″(4:3), 19″(4:3), 19″W(16:10), 21.5″(16:9), 22″W(16:10) и 23″W(16:9) — имитация вывода на мониторы соответствующего размера и формата. Доступность режимов определяется типом видеосигнала. В режимах 1:1, 17″(4:3), 19″W(16:10) и 21.5″(16:9) параметр Интел. масштаб позволяет плавно увеличивать изображение вплоть до границ экрана. При наличии помех на границах картинки можно включить режим Overscan, в котором изображение немного увеличивается, и помехи выходят за область отображения. Режим Интел. фокус позволяет затемнить экран кроме прямоугольного участка, размер и положение которого настраивается.
Практическая польза от этого режима несколько сомнительна.
При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Есть небольшой завал в тенях и в светах — на шкале серого оттенки различаются в диапазоне 2—253, при этом серые цвета имеют легкий красноватый оттенок. Изображение слегка размыто. В итоге использовать VGA-подключение мы не рекомендуем, благо есть еще четыре цифровых входа, при подключении к которым изображение идеальное. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).
Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Подключение — HDMI и компонентное аналоговое. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p (HDMI). 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов картинка просто выводится по полям. При HDMI-подключении тонкие градации оттенков различаются как в светах, так и в тенях, при компонентном аналоговом есть незначительный завал на обеих границах. Яркостная и цветовая четкости высокие, хотя при аналоговом способе подключения несколько ниже, чем при цифровом. При DVI-подключении (с помощью переходника на HDMI) поддерживаются те же режимы, что и при HDMI-подключении, но масштабирование из низких разрешений выполняется несколько хуже.
Тестирование ЖК-матрицы
Оценка качества цветопередачи

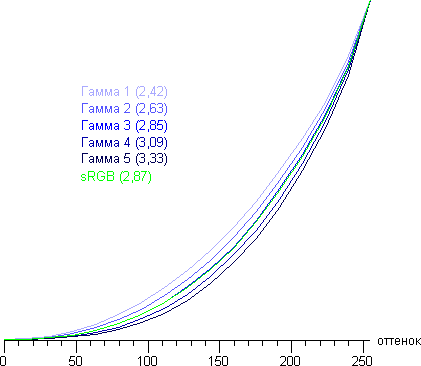

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма и при выборе профиля sRGB. На графике ниже приведены полученные гамма-кривые (число в скобках — показатель аппроксимирующей степенной функции):

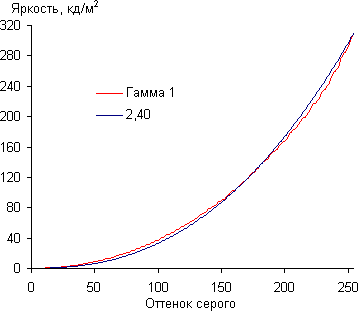

Реальная гамма-кривая ближе всего к стандартной при выборе профиля Гамма1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

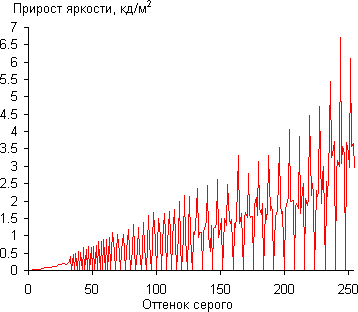

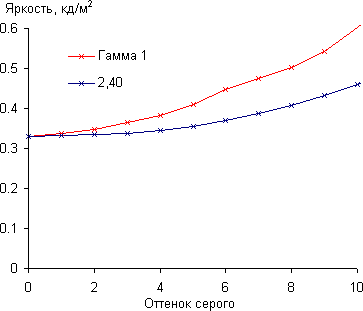

Рост прироста яркости в целом равномерный, но не каждый следующий оттенок значимо ярче предыдущего. Однако в самой темной области оттенки различаются:
Аппроксимация полученной гамма-кривой дала показатель 2,40, что отличается от стандартного значения 2,2 (то есть изображение на этом мониторе в целом немного темнее, чем должно быть), при этом аппроксимирующая степенная функция несколько отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват немного отличается от sRGB:

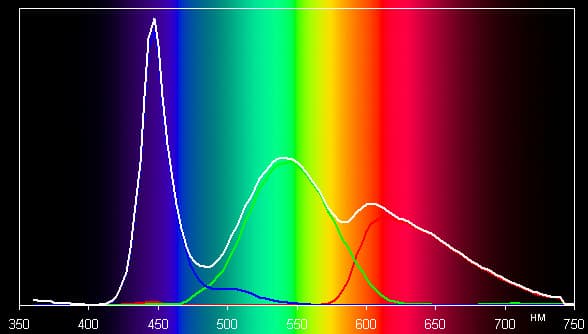

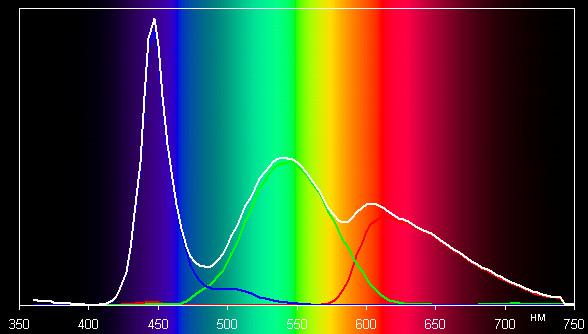

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):
Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. В режиме sRGB цветопередача несколько отличается от стандартной, поэтому мы попытались вручную ее скорректировать, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:

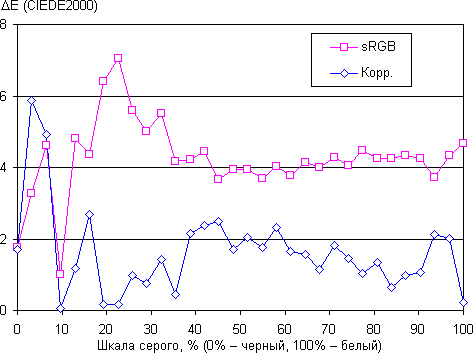

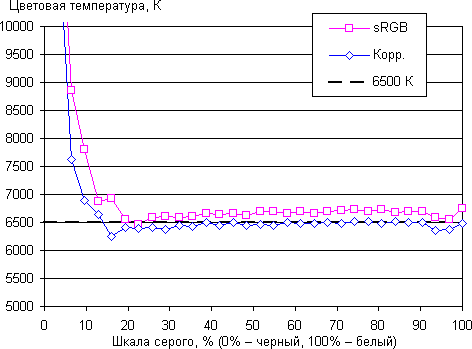

Ручная коррекция еще больше приблизила точку белого к стандартным 6500 К и почти в два раза снизила ΔE.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,32 кд/м² | −8,7 | 8,0 |
| Яркость белого поля | 292 кд/м² | −9,9 | 9,5 |
| Контрастность | 918:1 | −1,9 | 2,8 |

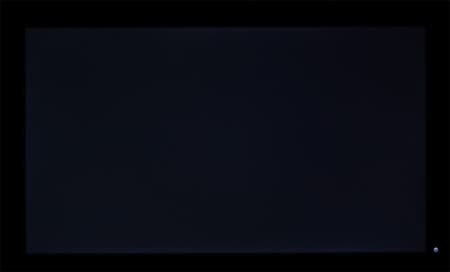

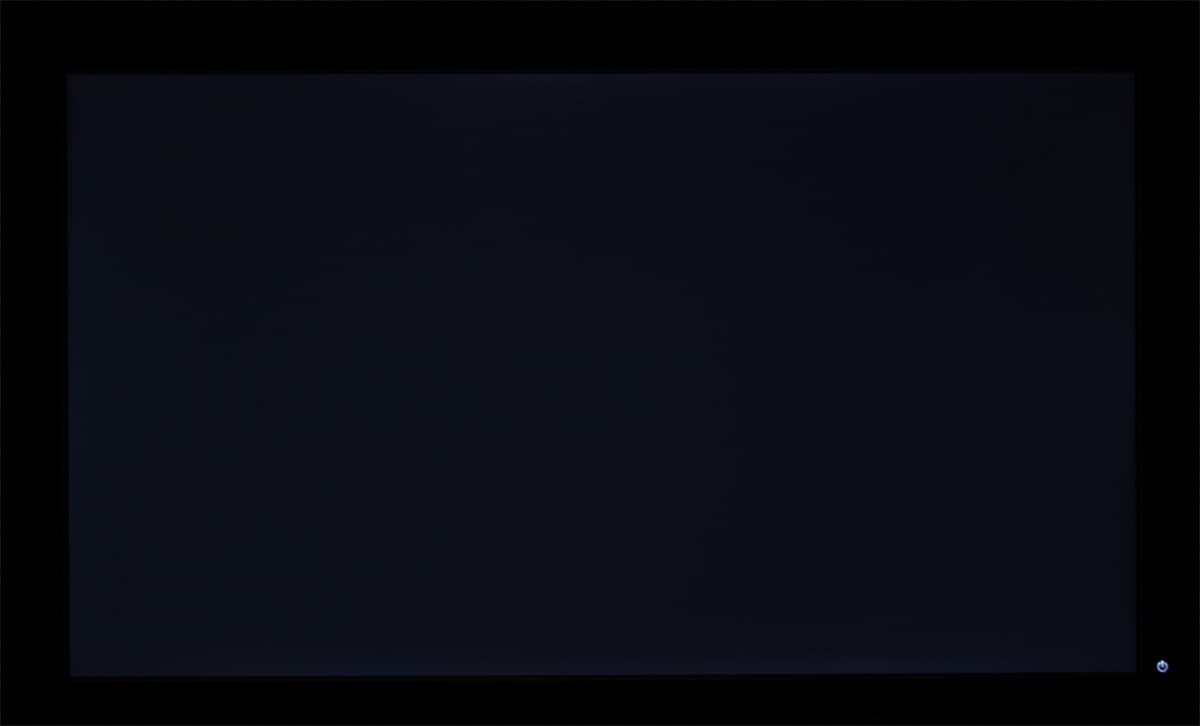

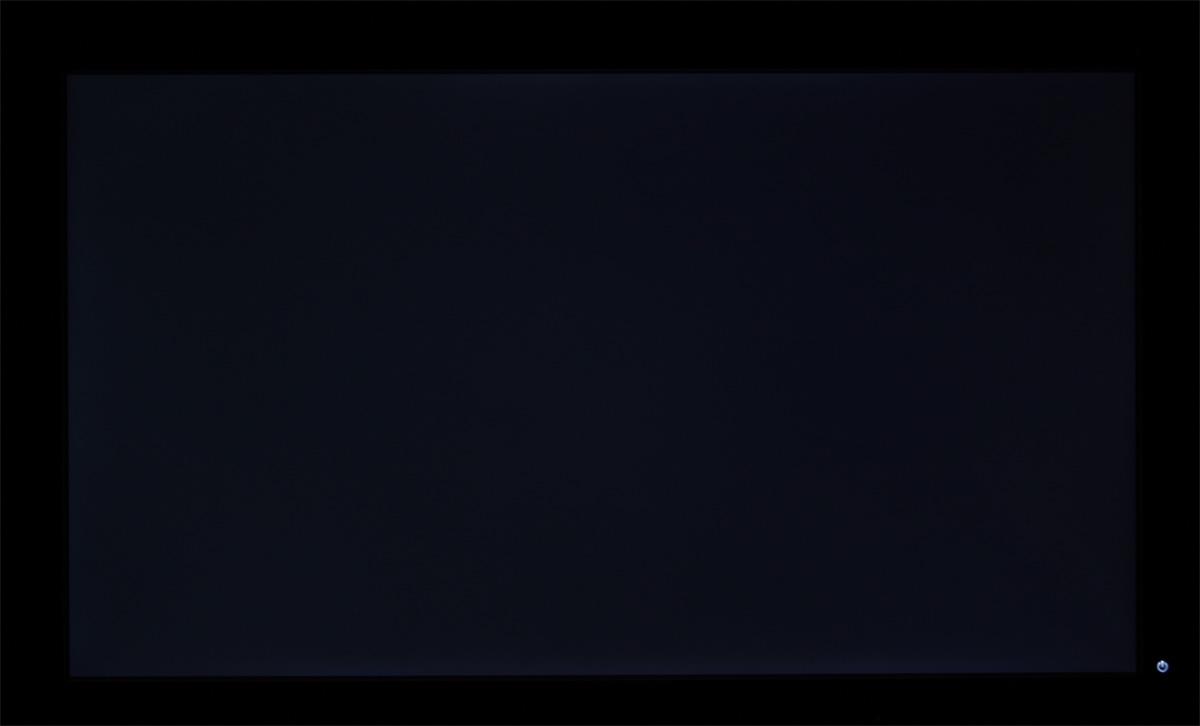

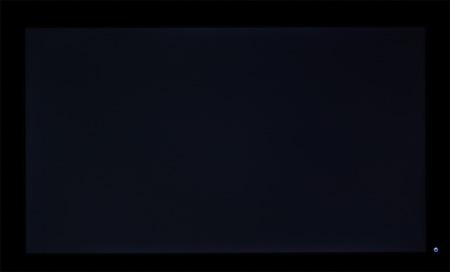

Равномерность всех трех параметров очень хорошая. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:
При включении режима DynamicContrast при выводе черного поля во весь экран монитор автоматически уменьшает яркость подсветки, и чем выше значение соответствующего параметра, тем сильнее понижается яркость. Яркость уменьшается (и увеличивается при смене черного поля на белое) медленно, поэтому практической пользы этот режим не имеет.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 300 | 28 |
| 50 | 205 | 21 |
| 0 | 110 | 15 |
При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в указанных пределах. Впрочем, нижний порог мог бы быть и ниже, так как 110 кд/м² в темном помещении может показаться чересчур ярко. На пониженной яркости мерцание ламп подсветки вряд ли будет заметно, благодаря относительно высокой частоте модуляции (прямоугольными импульсами со 100%-ной амплитудой) — 180 Гц.
Определение времени отклика и задержки вывода

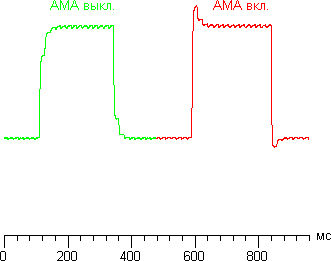

Время отклика при переходе черный-белый-черный равно 19,0 мс (17,9 мс вкл. + 1,1 мс выкл.). Переходы между полутонами происходят в среднем за 31,6 мс в сумме. Активация режима AMA включает разгон — на фронтах переходов появляются всплески яркости, а среднее суммарное время перехода между полутонами уменьшается до 5,3 мс, между черным и белым — до 6,0 мс (4,9 мс вкл. + 1,1 мс выкл.). Для иллюстрации ниже приведен график полутонового перехода между оттенками 40% и 60% при выключенном и при включенном режиме AMA:
Всплески не очень интенсивные, поэтому артефактов от разгона мы не увидели.
Задержка вывода изображения зависит от типа подключения и от того, включен ли режим Мгнов. режим.
| Подключение | Обычный режим | Мгнов. режим. |
| VGA | 19,5 | 2,6 |
| HDMI | 5,4 | 5,4 |
| DVI | 27,4 | 10,5 |
Видно, что при выключенном режиме Мгнов. режим задержка увеличивается примерно на время вывода кадра (на 16,9 мс), но только не в случае HDMI-подключения. Зачем в этом случае монитор хранит в буфере один кадр непонятно, ведь чересстрочные сигналы всегда выводятся по полям и никакой дополнительной обработки все равно не выполняется.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном и направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.
 |  |
| В вертикальной плоскости. | В горизонтальной плоскости. |
 |  |
| Контрастность. | Яркость черного поля. |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −32/27 |
| Горизонтальное | −44/44 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° опускается ниже отметки 10:1 при отклонении вниз более чем на 57°.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что чистые красный и зеленый цвета меняются несильно, а синий и светлые оттенки претерпевают значительные изменения.
Тестирование в стереоскопическом режиме
Для просмотра в стереоскопическом режиме нужны активные затворные очки. Данный монитор предполагает использование комплекта NVIDIA 3D Vision первой или второй версии (или их клонов), который придется покупать отдельно. Впрочем, заявлено наличие модификации XL2420TX со встроенным синхронизатором и с очками в комплекте. Мы тестировали монитор с первой версией комплекта NVIDIA 3D Vision. По всей видимости, монитор не поддерживает спецификацию HDMI 1.4, поэтому работа по HDMI в стереоскопическом режиме с разрешением 1920 на 1080 не поддерживается. В итоге, как уже было указано выше, в стереоскопическом режиме при HDMI-и VGA-подключении придется ограничиться разрешением 1440 на 900 пикселей, а разрешение 1920 на 1080 пикселей доступно при подключении по DisplayPort и DVI-D.

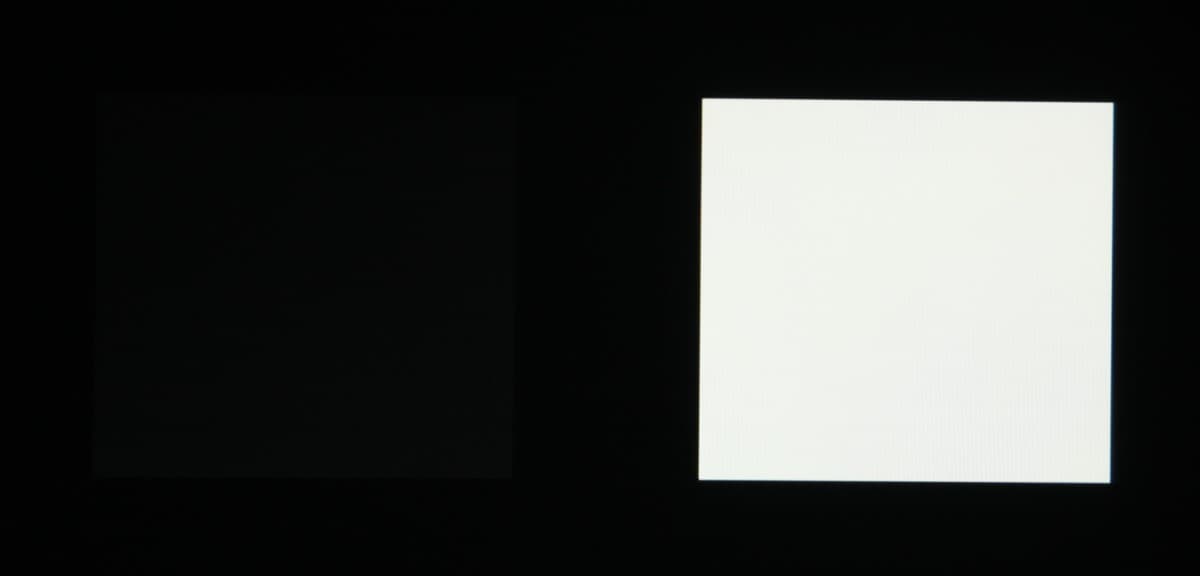

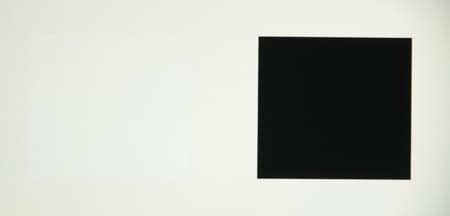

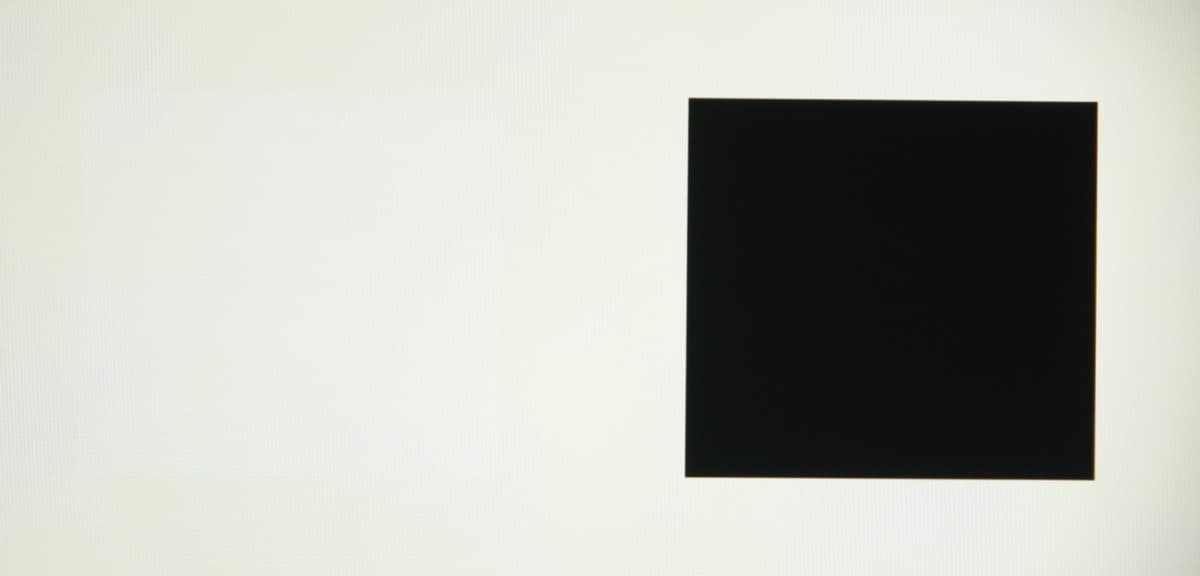

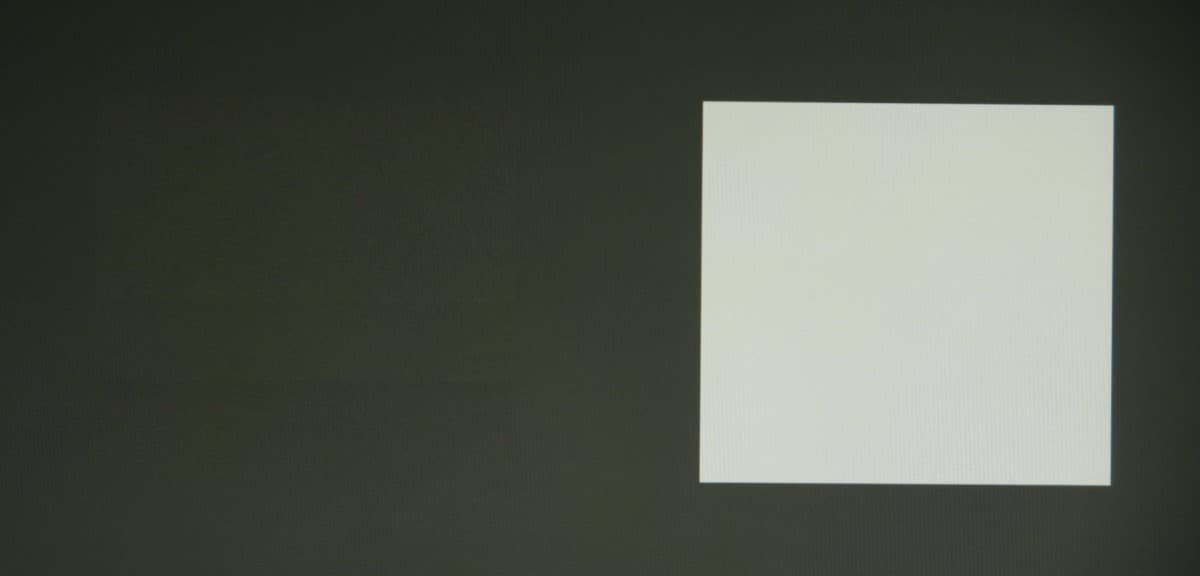

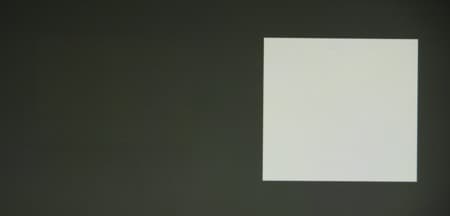

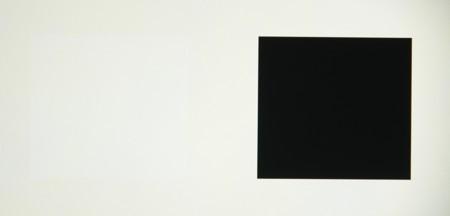

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным квадратом на белом фоне, с белым квадратом на черном фоне и со светло-серым квадратом на темно-сером фоне. В стереопарах квадраты были смещены относительно друг друга, поэтому при просмотре через очки при 100%-ном разделении можно было бы видеть только один квадрат. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.
Видно, что разделение очень хорошее во всех трех случаях. В стереоскопическом режиме подсветка монитора переходит в стробоскопический режим с частой импульсов равной частоте кадров (100 или 120 Гц), соответственно максимальная яркость белого поля понижается до 104 кд/м². Мигание подсветки позволяет продлить прозрачный период стекол очков, что дает некоторый прирост яркости в стереоскопическом режиме. При регистрации через одно стекло очков мы получили яркость белого поля в 35 кд/м². Нужно учесть, что воспринимаемая яркость изображения не уменьшается при закрытии одного глаза, поэтому для оценки максимально возможной воспринимаемой яркости в стереоскопическом режиме полученное значение нужно умножить на 2, что дает 70 кд/м², или примерно 23% от максимальной яркости в обычном режиме.
Выводы
Хотя по основным характеристикам монитор является типичным представителем на TN-матрице, но над этим устройством явно поработали люди, хорошо представляющие, для чего он будет использоваться. В результате получился приспособленный для игр и просто очень удобный в работе монитор с практичным и в меру оригинальным дизайном. По совокупности характеристик монитор пригоден для типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр.
Достоинства:
- Поддержка отображения 120 кадр/с
- Высокая яркость и хорошее разделение стереопар в стереоскопическом режиме
- Официальная совместимость с набором NVIDIA 3D Vision 2
- Функция разгона и режим с минимальной задержкой вывода
- Отличная равномерность черного и белого полей
- Практичный и привлекательный дизайн
- Удобная регулируемая подставка
- Пять видеовходов
- Внешний контроллер и чехол в комплекте поставки
- Трехпортовый USB-концентратор
- Хорошее качество выхода на наушники
- Удобное и русифицированное меню с оригинальным дизайном
Недостатки:
- Не очень высокое качество при VGA-подключении
- Гамма-кривая отличается от стандартной зависимости
Мы решили, что монитор заслуживает сразу две награды: за оригинальный дизайн и за отличную комплектацию. Вторая награда в еще большей степени относится к модификации XL2420TX со встроенным синхронизатором и с очками в комплекте.
 |  |
