ЖК-монитор Acer AL2623W


На момент написания статьи ЖК-монитор Acer AL2623W имел самый большой экран, среди всех мониторов Acer, продающихся в России. 26 дюймов, разрешение 1920 на 1200, в которое помещается Full HD, и DVI-вход с поддержкой HDCP, дают некоторую надежду, что данный монитор можно использовать не только для работы в офисе, но и для просмотра фильмов в высоком разрешении.

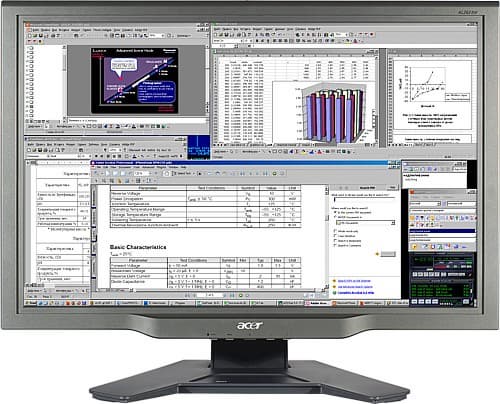

Изображение на экране - имитация :)

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

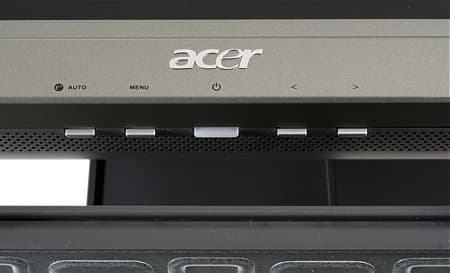

Дизайн монитора строгий и лаконичный. Даже рамка вокруг экрана не просто серебристая, а консервативного титанового цвета. Весь остальной пластик корпуса и подставки — матово-черный. На нижней кромке экрана находятся пять кнопок управления.

Buttons

Кнопка выключения подсвечивается желтым в режиме ожидания, и зеленым — в рабочем режиме. При работе за монитором самих кнопок не видно — только обозначения на фронтальной поверхности рамки. Но, так как кнопок немного, они легко находятся на ощупь, и обозначения всегда видно, то пользоваться кнопками относительно удобно. Некоторое раздражение вызывает только расположение кнопки выключения между четырьмя другими — при навигации по меню активно используются именно эти четыре, и зачастую, немного промахнувшись, получаешь черный экран выключенного монитора. Отверстия в нижней части экрана образуют решетку динамиков. Задняя панель ничем не примечательна, взгляд останавливается только на крупном логотипе, еще там можно найти разъем для замка Кенсингтона.

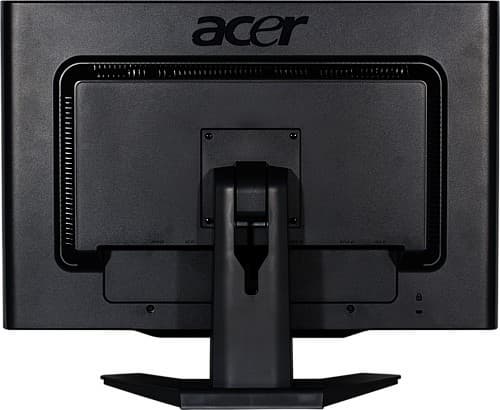

Rear

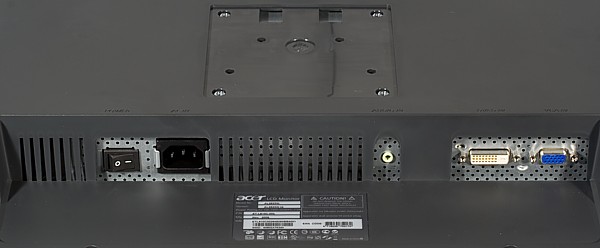

Все остальные разъемы находятся в нише, на задней панели, и ориентированы вниз, подключаться к ним не очень удобно. Рядом с разъемом питания расположен механический выключатель питания.

Connectors

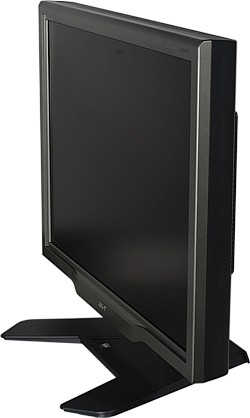

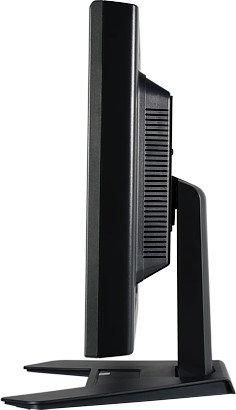

Подставка очень простая — регулируется только наклон экрана, вперед — на 5, и назад — на 15 градусов (цифры из руководства).

Side    Side

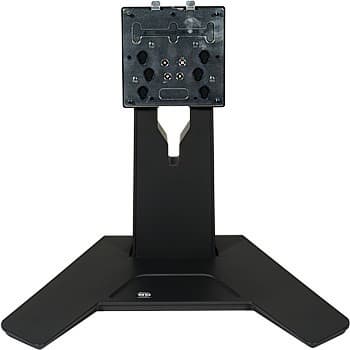

Устойчивость монитора на подставке высокая, но конструкция данной подставки не очень жесткая — если слегка толкнуть экран, он будет некоторое время раскачиваться. В верхней части подставки есть отверстие, через которое можно пропустить пучок кабелей. Подставка крепится к блоку экрана четырьмя винтами, расположенными по углам квадрата, со стороной 100 мм (под VESA-кронштейн).

Stand

Стальную крепежную пластину можно отсоединить от подставки и использовать для настенного монтажа. Только почему узкие части отверстий ориентированы вниз? Как же за шляпки цепляться?

Меню

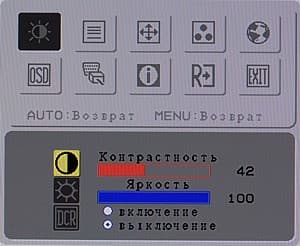

Шрифт русской версии меню неаккуратный, но русификация более-менее грамотная. Навигация требует выдержки и терпения, приходится активно работать всеми четырьмя кнопками, стараясь при этом не задеть кнопку выключения. Когда на экране нет меню, стрелки отвечают за регулировку громкости, а нажатие на кнопку AUTO выводит список режимов.

Коммутация

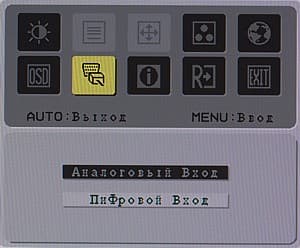

Монитор оснащен цифровым DVI-D-входом и аналоговым VGA-входом. Для DVD-D декларируется поддержка HDCP. Переключение входов — с помощью меню. Звук для встроенных динамиков подается через разъем 3,5 мм миниджек.

OSD

Звук

Динамики неожиданно громкие, передают средние и высокие частоты, и обеспечивают заметный стереоэффект. Сойдут для общения и ненавязчивого прослушивания музыки. Но можно было встроить и микрофон.

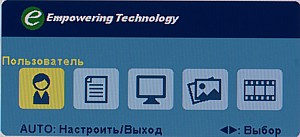

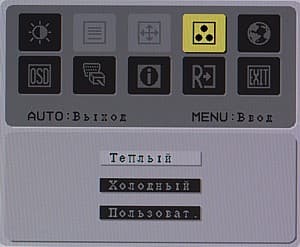

Настроек три: яркость, контрастность и цветовая температура (два профиля и ручной баланс). Функция DCR (можно включить и выключить) автоматически повышает яркость для светлых изображений и понижает для темных. Есть четыре предустановленных профиля цветокоррекции, настройки в которых жестко прописаны. Изменения настроек, произведенные пользователем, запоминаются в пятом профиле Пользователь. Режимов геометрической трансформации нет. Видимо, изображение всегда растягивается на весь экран.

OSD

OSD

OSD

VGA-подключение

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала на удобных изображениях выполняется быстро и правильно. Режим 1920 на 1080 не поддерживается. В режиме 1920 на 1200 четко различаются вертикальные и горизонтальные полоски через один пиксель. При максимальном значении параметра Яркость и при Контрастность не выше 42% отображаются все оттенки, как в светах, так и в тенях. Монитор, видимо, отображает все 16,7 млн. оттенков без какого-либо дизеринга. Цветопередача в целом хороша. Белое поле немного темнеет в углах, черное поле равномерное, издалека. Углы обзора, с формальной точки зрения, хорошие, даже при больших отклонениях контрастность сохраняется, и черное поле светлеет несильно, но только при отклонении строго по вертикали или по горизонтали. В случае промежуточных углов черное поле заметно светлеет. Фактически, если смотреть в центр экрана на расстоянии рабочей дистанции, то в углах черное поле будет явно светлее, чем в центре.

При выборе профиля Текст или Стандарт включается принудительное повышение контурной резкости, в результате чего мелкие буквы на сером фоне — обычно так выглядит меню большинства программ — становятся плохо различимыми. В режимах Изображение и Кино такого эффекта нет, но в этих режимах контрастность выше 42%, что приводит к потере оттенков в светах, да и яркость иногда хочется подправить. И то и другое подправить можно, но при первом удобном случае (переключение режимов, включение-выключение монитора) для полученного в результате профиля Пользователь монитор все равно включит повышение контурной резкости.

DVI-подключение

Все сказанное выше о VGA (включая принудительную контурную резкость), остается действительным и в случае DVI-подключения. Микроконтраст при DVI-подключении несколько выше, но и читабельность мелкого текста на сером фоне в режимах Текст или Стандарт ниже. При подключении к DVD-плееру с помощью переходника с HDMI на DVI удалось получить картинку в режимах 480p (NTSC), 576p (PAL), 720p (NTSC). Кодирование цвета — в RGB. Яркостная и цветовая четкости высокие и определяются возможностями формата DVD-Video. Оверскана нет. В случае 576p (PAL) монитор, видимо, пересчитывает 50 кадров/с в 60, что приводит к артефактам. Звук по HDMI не передается. Просмотр фильмов с преобладанием ярких сцен оставил очень хорошие впечатления, но темные сцены монитору удаются не очень хорошо из-за значительной засветки темных участков.

Тестирование ЖК-матрицы

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Определение яркости и оценка качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. Максимальная яркость определялась с помощью яркомера «Аргус-02». Тестирование проводилось при DVI-подключении в режиме 1920 на 1200, при 60 Гц.

В таблице приведены: яркость белого поля и цветовая температура на участках шкалы серого.

Настройки Цветовая температура на различных участках шкалы серого, К Яркость белого поля, кд/м2
50%* 75% 100%
Яркость = 100,
Контрастность = 42,
цвет. темп. = Теплый
7070 7070 6750 407
Яркость = 100,
Контрастность = 100,
цвет. темп. = Теплый
456
Яркость = 100,
Контрастность = 42,
цвет. темп. = R79, G80, B75
6640 6610 6470 355
* 0% — черный, 100% — белый.

Напомним, что только при снижении параметра Контрастность до 42 отображаются все градации светлых оттенков. Как видно из таблицы, при заводском профиле Теплый цветовая температура не сильно, но все же выше целевых 6500 К, поэтому пришлось регулировать баланс вручную (третья строчка). Посмотрим, что покажут гамма-кривые.

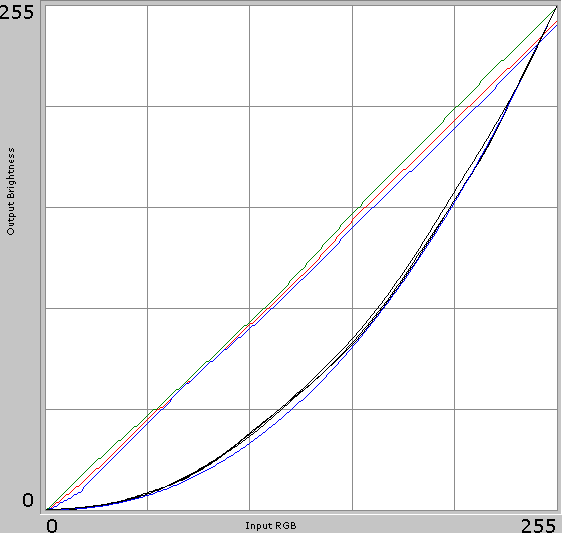

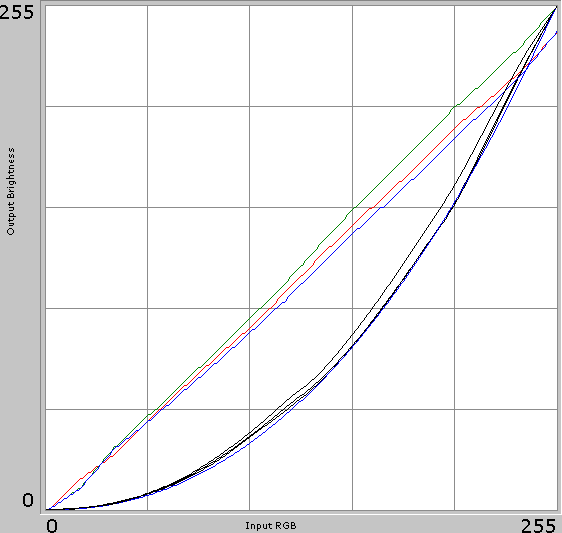

Далее приведены графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия), и какая требуется коррекция для каждого цвета (соответственно, красная, синяя и зеленая линии).

Gamma-curves
Цвет. темп. = Теплый

Gamma-curves
Цвет. темп. = R79, G80, B75

Нам удалось добиться практически полного совпадения гамма-кривых с целевой кривой. Формально цветопередача очень хорошая, впечатление портит только сильная зависимость яркости и оттенка цветов, близких по яркости к черному, от угла, под которым смотришь на экран.

Максимальная яркость монитора близка к заявленным 500 кд/м2. Рабочая яркость, при которой различимы все оттенки, ниже. Но для обычной офисной работы запас яркости более чем достаточный.

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). Тестирование проводилось при DVI-подключении в режиме 1920 на 1200 при 60 Гц.

Время отклика при переходе черный-белый-черный:

Значение настроек Время, мс
включения выключения сумма
Яркость = 100,
Контрастность = 42,
Цвет. темп. = R79, G80, B75
6,1 8,2 14,3
Яркость = 100,
Контрастность = 42,
Цвет. темп. = Теплый
5,3 7,0 12,3
Яркость = 100,
Контрастность = 100
5,6 7,5 13,1
Профиль Стандарт 5,1 7,3 12,4
Профиль Изображение 5,7 7,4 13,1

Вывод — от значений настроек времена отклика зависят несильно.

Время отклика при переходах между полутонами (Яркость = 100, Контрастность = 42, Цвет. темп. = R79, G80, B75):



Времена отклика при переходе от черного до полутона X.

Времена отклика при переходе от полутона X до белого.

Времена отклика при переходе между полутонами с разницей 20%.

Переходы между полутонами происходят довольно быстро и симметрично — время включения несильно отличается от времени выключения.

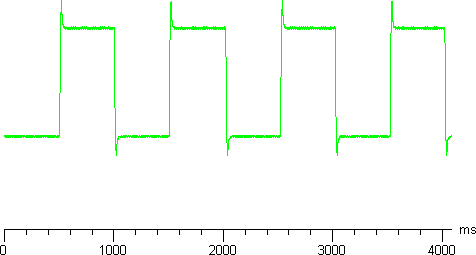

Tr graph 0-20

На графиках некоторых переходов можно заметить небольшие пики в конце циклов включения и выключения. Это означает, что применяется технология разгона матрицы. Чтобы выяснить, может ли это привести к заметным артефактам, мы рассматривали белые прямоугольники, двигающиеся с различной скоростью на черном фоне. Тест несколько искусственный, и возможно, не отражает реальных ситуаций, встречающихся, например, в играх. Зато условия контролируемые и воспроизводимые. В дальнейшем мы будем совершенствовать наш визуальный тест.

Нам удалось заметить некоторое повышение яркости фронтальной стороны прямоугольников (направленной по ходу движения), и чем ниже значение параметра Контрастность, тем полоска в передней части ярче остальной площади прямоугольника. То есть в играх вполне возможно появление артефактов, например, в виде контуров объектов при быстрых поворотах.

При понижении значения параметра Яркость на графиках появляется ШИМ с частотой 190 Гц, частота достаточно большая, чтобы мерцание монитора на пониженной яркости было абсолютно незаметным.

Измерение равномерности черного и белого полей и углов обзора

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4+/-0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Тестирование проводилось при DVI-подключении в режиме 1920 на 1200 при 60 Гц (Яркость = 100, Контрастность = 42, Цвет. темп. = R79, G80, B75).

В таблице приведены средние значения и минимальные, и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 3,2 кд/м2 -9,4 6,5
Яркость белого поля 330 кд/м2 -6,8 7,4
Контрастность 105:1 -6,5 6,7

Согласно показаниям нашего датчика, монитор имеет не очень высокую контрастность из-за высокого уровня засветки черного поля, но хорошую равномерность освещенности черного и белого полей. Конечно, черный этого монитора не рекордно темный, но 3,2 кд/м2 — это очень много. Колориметр SpyderPRO показывает 1,43 кд/м2, а яркомер «Аргус-02»1,5 кд/м2, что дает пиковую контрастность в центре экрана примерно 250:1 и 240:1, соответственно. Как оказалось, несмотря на светофильтр, приближающий отклик нашего датчика к спектральной чувствительности человеческого глаза, датчик имеет остаточную чувствительность в ИК-диапазоне. То есть черный цвет на экране монитора, который греется довольно сильно, особенно, при горизонтальном положении экрана, для датчика светлее, чем для глаза. Поэтому будем считать правильными показания SpyderPRO и яркомера «Аргус-02», а данные нашего датчика для черного поля — ориентировочными.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости

В горизонтальной плоскости

В горизонтальной плоскости Contrast
По диагонали

Контрастность

Яркость черного поля
Яркость черного поля

Отметим плавное уменьшение яркости светлых тонов при отклонении от перпендикуляра к экрану в горизонтальном и диагональном направлениях, и чуть более резкое падение яркости при отклонении по вертикали. Зависимость яркости черного поля при отклонении в диагональном направлении имеет выраженный максимум при не очень больших углах — 40-60 градусов. Это приводит к резкому падению контрастности при отклонении в диагональном направлении — она ниже 10:1 при -65 и 63 градусов (в сумме 128). Контрастность при отклонении в горизонтальном и диагональном направлениях остается высокой вплоть до 78 градусов (156 в сумме). Вполне вероятно, что заявленные углы по этим направлениям действительно составляют 178 градусов.

Выводы

ЖК-монитор Acer AL2623W нельзя назвать универсальным устройством — лучше всего он проявит себя в офисе при активной работе с большим количеством окон, так как большой размер экрана и высокое разрешение позволяют вывести много текстовых и графических данных в читаемом виде. Применимость для просмотра фильмов ограничивается невысокой контрастностью, отяжеленной значительной засветкой черного поля при диагональном отклонении взгляда, отсутствием поддержки сигналов Full HD и ограничениями при работе с другими типами цифровых видеосигналов от бытовых источников изображения. Впрочем, поскольку целевой потребительский сегмент данной модели — это офис, данное замечание не критично.

Достоинства:

  • Хорошая цветопередача
  • Быстрая матрица
  • Строгий дизайн
  • Относительно высокое качество встроенных динамиков
  • Русифицированное меню

Недостатки:

  • В двух из четырех профилей изображения принудительно включается повышение контурной резкости
  • В играх возможно появление артефактов из-за разгона матрицы
