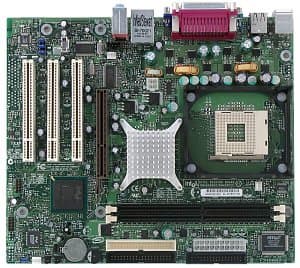

Intel D845GERG2 — системная плата на базе чипсета i845GE


Вполне традиционный продукт для этой компании, обладающий минимальной функциональностью и возможностями по настройке. Столь же традиционно, плата попала к нам на исследование в OEM-комплектации.

Комплект поставки включал:

  • Документацию: краткое руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя в формате PDF;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • NTI CD-Maker 2000 Standard;
    • RealOne;
    • DFX for RealOne;
    • Macromedia Shockwave 8 Test;
    • Norton Internet Security 2002 with Antivirus;
    • Intel Active Monitor (для мониторинга системы).

Говорить об удобстве разводки плат формата microATX обычно не приходится, и это вполне естественно, учитывая их размеры, но минимальный набор компонентов этой модели позволяет использовать ее с большим удобством, разве что расположение аудиовходов перед слотами PCI и блокировка вставленной видеокартой модулей памяти в их разъемах могут быть поставлены плате в вину. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ, 4 по 1000 мкФ, а также несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX.

На плате находится светодиод, индицирующий наличие напряжения +5 В в режиме Standby.

Не распаяны, но разведены на плате: слот CNR.

На плате используются возможности системного мониторинга микросхемы SMSC LPC47M172-NR. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

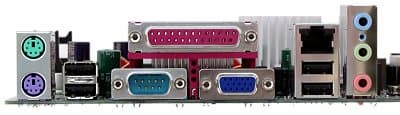

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 3 PCI; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 245х210 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейКонфигурационная перемычкаNormal/ Config/ BIOS Recovery
Из BIOS, основанного на версии 6.00 от IntelНастройки таймингов памяти+CAS Latency, RAS Active To Precharge, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR266, DDR333
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB-
Изменение коэффициента умножения процессора+x8—x39
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS P11, как последняя из доступных на время проведения тестирования.

Плата будет неплохим выбором для дешевого компьютера офисного применения.
