Gigabyte M59SLI-S5 — системная плата на базе чипсета NVIDIA nForce 590 SLI (Socket AM2)


  • Чипсет NVIDIA nForce 590 SLI (северный мост nForce 190 SPP и южный nForce 590 SLI MCP)

Введение поддержки нового процессорного разъема — хороший повод для производителей системных плат расширить или перепозиционировать свои продуктовые линейки. Компания Gigabyte на этот раз решила попробовать силы в сегменте элитных плат на чипсетах от NVIDIA (поддержку nForce4 SLI X16 она в свое время пропустила).

Подобно моделям основных конкурентов, M59SLI-S5 снабжена пассивным охлаждением чипсета на тепловых трубках, избыточно-роскошной комплектацией периферийными интерфейсами, а центральной фирменной опцией является поддержка трех «полноразмерных» (допускающих установку графической карты) портов PCI Express, из которых два работают в режиме x16, а третий заявлен как PCI Express x8. Помимо естественной возможности установить три видеокарты для вывода изображения на шесть мониторов, в данном случае напрашивается вывод о возможности группировки двух карт в режиме SLI и установки третьей для физических расчетов в играх.

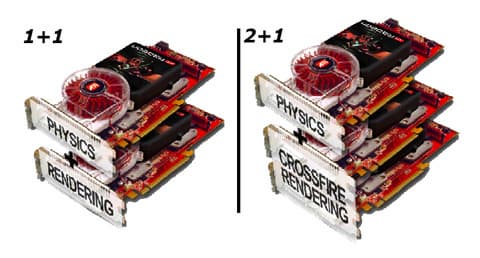

Едва ли стоит сомневаться, что такая конфигурация, уже анонсированная ATI, будет поддерживаться NVIDIA. И совершенно очевидно, что заинтересоваться ею могут исключительно потребители систем топ-класса. Пропускная способность шины для «физических» карт не столь критична, и полноскоростной порт для них не обязателен (так, уже существующий ускоритель AGEIA довольствуется шиной PCI, и в планах этой компании значится выпуск карт с поддержкой всего лишь PCIEx1). Хотя мы не удивимся, если в следующем поколении чипсетов число линий PCI Express увеличится с целью поддержки трех портов PCI Express x16 в старших моделях.

Впрочем, наиболее радикальные энтузиасты уже сейчас имеют возможность занять все свободное пространство корпуса дорогостоящим «железом» — установить две видеокарты с двумя графическими процессорами на каждой и активизировать режим Quad SLI. Как нетрудно заметить, между основными графическими портами двойное расстояние, что и требуется для установки «двухслойных» видеокарт. Плата официально поддерживает видеокарты на базе GeForce 7950 GX2, нужно лишь обновить BIOS до версии D8 или более новой.

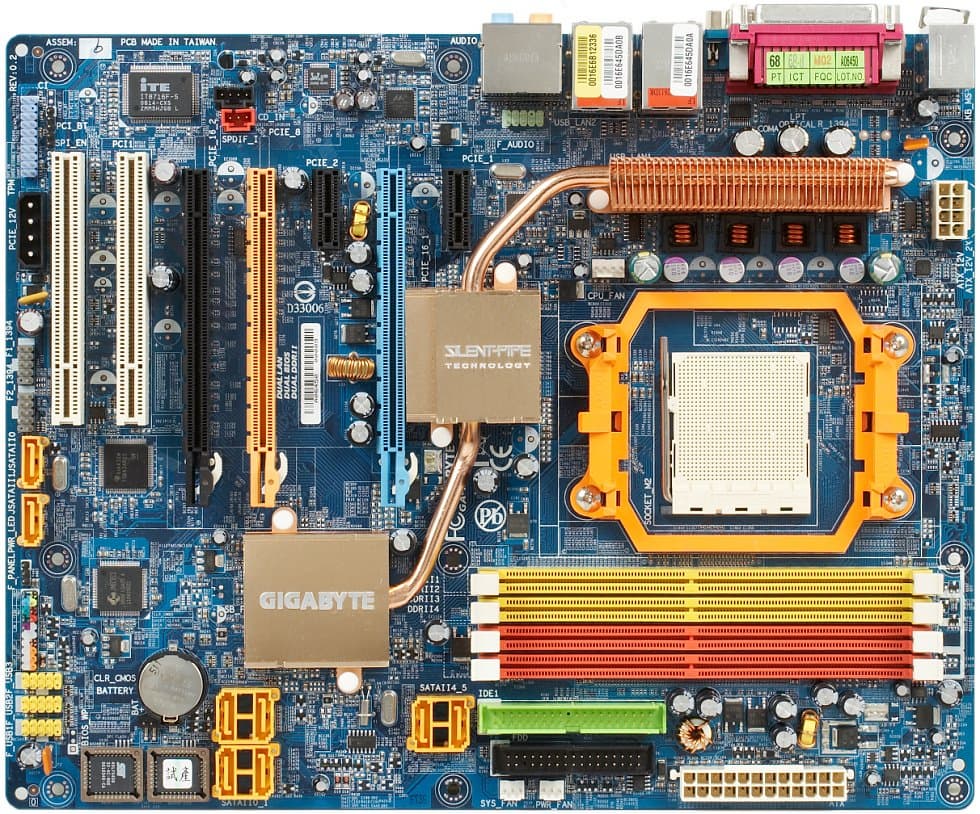

Компоновка платы весьма удачная, разъемы для подключения периферии и питания расположены вдоль краев платы. Хорошо видно, что разработчики пытались исключить возможные конфликты между крупногабаритными картами расширения и шлейфами, подключаемыми к разъемам на плате. Единственная перемычка (точнее, по сложившейся у Gigabyte традиции — только пара контактов, для замыкания перемычкой или просто отверткой) на плате, служащая для очистки CMOS, расположена рядом с батарейкой и легко доступна после установки платы в корпус; рядом с ней на текстолите приведено краткое описание ее функциональности (в данном случае совершенно излишнее).

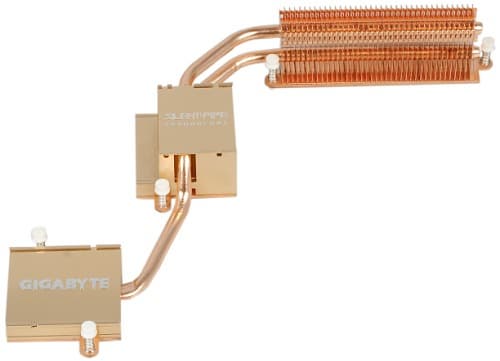

Система охлаждения напоминает хорошо знакомую нам по моделям от ASUS и MSI конструкцию, состоящую из медных теплообменников на микросхемах чипсета и стабилизаторе напряжения, соединенных тепловыми трубками. Радиатор охлаждается при «содействии» процессорного кулера. По сравнению с ASUS M2N32-SLI видим более компактную и менее теплоемкую систему (имеется лишь один радиатор, тогда как на M2N32-SLI их два). Впрочем, наши стандартные тесты без какого-либо обдува радиатора (на процессоре установлен водяной теплообменник), плата выдержала.

Данная модель является старшей в линейке Gigabyte на чипсете nForce 590 SLI, укомплектована по максимуму и не имеет нераспаянных элементов. В удешевленной версии — M59SLI-S4 — отсутствует дополнительный SATA-контроллер и второй сетевой адаптер, использован более дешевый аудиокодек Realtek ALC883, а система охлаждения представлена пассивным радиатором на северном мосту и малогабаритным вентилятором — на южном. Также отсутствует вторая микросхема BIOS и ряд второстепенных элементов.

В 4-канальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 4 конденсатора по 560 мкФ и 2 по 3300 мкФ производства Sanyo, 3 по 1000 мкФ от United Chemi-Con из серии KZJ. Выбор достойный элитной модели. Размер платы — 305×245 мм (стандартный ATX), крепление к корпусу 9 винтами с надежной фиксацией всех углов.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессора, памяти (1,8 В), +3,3 и +12 В (только сигнализация корректности величины);
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и системная (встроенным датчиком платы);
  • SmartFan Control — полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune 5) процессорного вентилятора в зависимости от температуры процессора. Поддерживается два режима — изменение питающего напряжения (универсальный способ, подходящий для любого кулера) и более точная регулировка через контакт Power Management (требуется кулер с 4-контактным разъемом).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров Athlon 64/X2/FX и Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800, возможен двухканальный режим работы при симметричном заполнении слотов);
  • 3 слота форм-фактора PCIEx16 для графических ускорителей (два из них постоянно работают в режиме x16, еще один — постоянно в режиме x8);
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта) и 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V), а также 4-контактный «периферийный» для дополнительного питания видеокарт в портах PCI Express x16;
  • Разъем FDD;
  • 1 «чипсетный» разъем IDE (Parallel ATA) на 2 устройства ATA133;
  • 8 разъемов SATA-II (Serial ATA II) на 8 устройств SATA300, 6 из которых «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD; поддержка еще двух обеспечивается контроллером JMicron, они могут быть объединены в RAID-массив уровня 0 или 1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с цифровым входом звукового сигнала S/PDIF-In;
  • Разъем для подключения модуля TPM (Trusted Platform Module);
  • 3 разъема для подключения вентиляторов с возможностью контроля частоты вращения, из них процессорный — четырехконтактный с поддержкой «интеллектуального» управления частотой вращения и обратной совместимостью с вентиляторами, имеющими трехконтактный разъем.

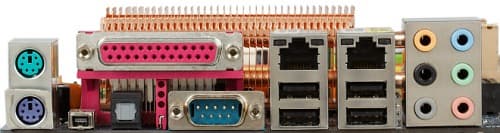

Задняя панель платы (слева направо, по блокам)

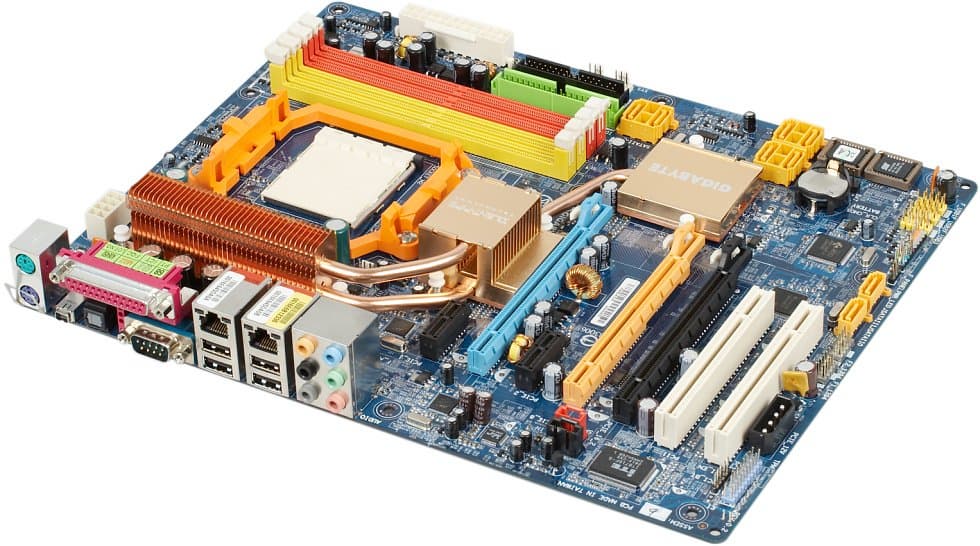

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 mini-FireWire (4-контактный, без питания), 1 LPT, 1 S/PDIF-Out (оптический), 1 COM;
  • 2 порта USB, 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB, 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: высокая коробка уже знакомого нам по модели M57SLI-S4 дизайна, с описанием фирменных «S-опций». На этот раз к прежней четверке добавилось свойство «Silent-Pipe», под которым подразумевается система охлаждения на тепловых трубках;
  • Документация: брошюра-инструкция (руководство пользователя) на английском языке;
  • Кабели: 4 SATA, 1 ATA66 и шлейф для подключения дисковода;
  • SLI Bridge;
  • Фиксатор SLI Bridge;
  • Планка на заднюю панель с внешним SATA-портом;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2005 (антивирус и брандмауэр).

Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки свежей версии с сайта производителя (@BIOS) и программу EasyTune5 для мониторинга системных параметров, «разгона» (доступно изменение частоты и множителя процессора, множителя для памяти, частоты шины PCI Express и напряжения питания процессора, памяти и южного моста чипсета, но в меньших пределах, нежели доступно из BIOS) и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100% и соответствующую граничным значениям температуру).

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC888DD, с возможностью подключения аудиосистем 7.1 и отдельным HDA-стереовыходом, доступным при подключении фронтальной панели, а также функцией кодирования «исходящего» цифрового аудиопотока в формат Dolby Digital для удобства подключения к системам «домашнего кинотеатра» и т. п.;
  • Сетевые, на базе чипсета и 2 PHY-контроллеров Marvell 88E1116, с поддержкой скоростей 10/100/1000 Мбит/с, аппаратного брандмауэра, приоритезации трафика и прочих фирменных опций (подробнее см. в описании чипсета) и собственным высокоскоростным интерфейсом;
  • SATA-II RAID, на базе микросхемы JMicron JMB363, с поддержкой 2 устройств SATA300 (интерфейс PATA этого контроллера на данной плате не задействован) и возможностью их объединения в RAID-массив уровней 0 и 1 (интерфейс PCIEx1);
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,02, -0,08 Отлично
Уровень шума, дБ (А): -80,8 Хорошо
Динамический диапазон, дБ (А): 78,7 Средне
Гармонические искажения, %: 0,0035 Очень хорошо
Интермодуляционные искажения + шум, %: 0,024 Хорошо
Взаимопроникновение каналов, дБ: -76,5 Очень хорошо
Интермодуляции на 10 кГц, %: 0,020 Очень хорошо

Общая оценка: Xорошо (подробнее). Новый кодек от Realtek практически не отличается от предыдущих версий в части реализации аналогового тракта (а если и отличается, то, судя по тестированию динамического диапазона, даже в худшую сторону). Зато поддержка Dolby Digital-кодирования, конечно, интересна и, с учетом распространенности многоканальной акустики с декодером именно такого типа, актуальна.

Фирменные технологии и особенности

  • Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию клавиши на стадии начальной загрузки (требуется образ BIOS на дискете, при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
  • Xpress BIOS Rescue — загрузка с резервной микросхемы BIOS и возможность восстановления содержимого основной микросхемы, испорченного неудачной перепрошивкой;
  • Xpress Recovery — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS Точнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — отверткой или собственной перемычкой
Из BIOS, основанного на версии 6.00PG от Award Возможность отключения специфических функций процессора-
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, Row to Row Delay, Async Latency, RAS to RAS Delay, Write Recovery Time, Read to Write Time, Write to Read Delay, DRAM Refresh Rate
Выбор частоты работы памяти+Частота 400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + Множитель (×1, ×2, ×3, ×4, ×5) для обеих шин, причем для шины между южным и северным мостом доступен раздельный выбор множителя для прямого и обратного направления данных по шине;
разрядность: 8 или 16 бит для шины от центрального процессора до северного моста и 4, 8 или 16 бит для шины между северным и южным мостами чипсета;
частота тактового генератора: 200—500 МГц с шагом 1 МГц для шины между северным и южным мостом
Возможность задания частоты для периферийных шин+PCI-E = 100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 100—500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×5, с целым шагом
Изменение напряжения ядра процессора + 0,800—1,550 В с шагом 0,025 В
Изменение напряжения памяти++0,1—0,7 В с шагом 0,1 В
Изменение напряжения шины HT++0,1—0,3 В с шагом 0,1 В (отдельно для обеих шин)
Изменение напряжения чипсета++0,1—0,3 В с шагом 0,1 В (отдельно для обоих мостов)

Использовалась M3-версия BIOS, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Corsair TWIN2X2048-8500C5 (DDR2-1066, 5-5-5-15)
  • Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята предыдущая протестированная нами плата на таком же чипсете — ASUS M2N32-SLI Deluxe.

Тест ASUS M2N32-SLI Deluxe Gigabyte M59SLI-S5
Архивирование в 7-Zip, мин:сек 6:34 6:33
Кодирование MPEG4 (XviD), мин:сек 6:04 5:57
Unreal Tournament 2004 (Low@640×480), fps 77,7 79,3
Unreal Tournament 2004 (Highest@1600×1200), fps 73,5 75,4
FarCry (Low@640×480), fps 174 183
FarCry (Highest@1600×1200), fps 130 136

Модель Gigabyte не уступила своей элитной коллеге от ASUS, напротив, стратегия выбора второстепенных таймингов у нее оказалась чуть более эффективной. В обоих случаях при установке памяти с поддержкой EPP доступен режим автоматического выбора повышенной частоты и агрессивных таймингов, о чем подробнее можно прочитать в описании платы ASUS.

Итог

В целом Gigabyte M59SLI-S5 по оснащению и возможностям соответствует статусу модели для энтузиастов, а наличие третьего графического порта выделяет ее на фоне конкурентов и призвано обеспечить максимальную гибкость игровой конфигурации в будущем. Но по сравнению с ASUS M2N32-SLI Deluxe модель от Gigabyte выглядит не так ярко и не может похвастаться столь же внушительным набором «завлекательных» опций. Что, кстати, можно обратить и в плюс (не секрет, что для сборки игрового компьютера побочная функциональность платы принципиального значения не имеет), но лишь при условии благоприятного соотношения цен.
Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
