Gigabyte M57SLI-S4 — системная плата на базе чипсета NVIDIA nForce 570 SLI (Socket AM2)


Компания Gigabyte, в связи с летним обновлением платформы и выходом нового семейства чипсетов, обновила модельный ряд системных плат, добавив в него новую S-серию. Отныне в маркировке, после буквы S на конце, отмечается количество опций, которыми наделена та или иная модель в линейке. Разумеется, у заглавных моделей на старших чипсетах их количество максимально, у младших — минимально, а рассматриваемая в этом обзоре модель M57SLI-S4 занимает промежуточную позицию и, по мнению маркетингового отдела Gigabyte, располагает четырьмя «S-достоинствами»:

  • Safe — подразумевается использование только элитных конденсаторов известных японских марок в стабилизаторе напряжения, поддержка функции Virtual Dual BIOS (восстановление поврежденного BIOS с дискеты или CD с помощью встроенного загрузочного блока Xpress BIOS Rescue), автоматический сброс параметров BIOS при «переразгоне» системы, поддержка HDD S.M.A.R.T. и C.O.M. (Corporate Online Manager, утилита для контроля и управления компьютерами в локальной сети), а также встроенная в BIOS утилита Xpress Recovery2 для создания и восстановления образа загрузочного раздела жесткого диска;
  • Smart — «интеллектуальность» модели подкрепляется поддержкой автоматического поиска обновлений драйверов и BIOS и их установки «по одному щелчку мыши» (Download Center и Express Install), функцией тестирования целостности кабелей, подключенных к сетевому контроллеру (за что говорить «спасибо», очевидно, нужно инженерам Marvell), загрузочным меню, позволяющим выбрать диск, не расходуя времени на изменение параметров в соответствующем разделе BIOS, и поддержкой режима Smart Fan, параметры которого можно удобно настраивать через утилиту Easy Tune в Windows;
  • Speed — выдающуюся скорость система на базе данной модели обязана развить ввиду поддержки разгонных настроек в BIOS и через упомянутую Easy Tune, включая повышение как частот, так и напряжений, дополнительное ускорение призван обеспечить фирменный режим увеличения пропускной способности графических портов R.G.B. (Robust Graphics Booster);
  • SLI — едва ли требующая расшифровки опция, удивление вызывает лишь заявленная в рекламных материалах поддержка Quad SLI, что, ввиду ограничения обоих графических портов 8 линиями PCI Express в режиме совместной работы двух карт, выглядит немного странным. Все же «четырехпроцессорное» решение, по нашему мнению, имеет смысл оставить для моделей на чипсете nForce 590 SLI.

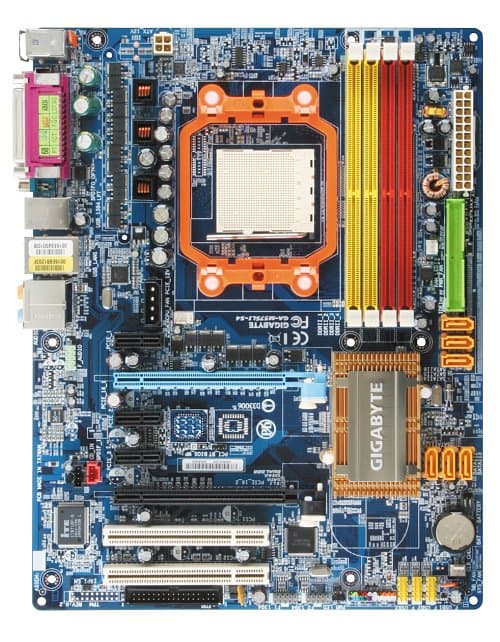

Компоновка платы не дает повода для объективной критики. Установка графических портов через два слота PCIEx1 заслуживает похвалы, как и расположение SATA-разъемов таким образом, чтобы их кабели не конфликтовали с полноразмерными видеокартами. Разработчики действительно постарались обеспечить максимально комфортные условия для работы SLI-пары видеокарт на этой плате. Размещение разъема для подключения флоппи-дисковода практически вплотную к крайнему PCI-слоту нельзя назвать идеальным, однако на таком расположении настаивают не только инженеры Gigabyte — подобная картина наблюдается, по меньшей мере, у половины современных плат, как и, увы, продолжающееся вытеснение самих PCI-слотов все еще малополезными PCI Express x1. С практической точки зрения, в нынешних условиях можно порекомендовать приобретать периферию во внешнем исполнении, в расчете на USB- и FireWire-интерфейсы. Они поддерживаются современными платами в избытке, а поскольку для них соблюдается принцип обратной совместимости, какой-нибудь ТВ-тюнер или звуковую карту не придется выкидывать из-за того, что необходимый порт очередной платой не поддерживается вовсе. А внутренние порты разумно задействовать лишь для плат, действительно нуждающихся в шине с высокой пропускной способностью.

Охлаждение чипсета в очередной раз для модели на чипсете серии nForce 500 ограничивается радиатором. Впрочем, для Gigabyte это отнюдь не первый опыт: в модели K8N-SLI на nForce4 SLI также используется пассивное охлаждение, и надо отметить, что это решение хоть и нетипично для моделей на nForce4 и, конечно, не рассчитано на серьезный разгон, но вполне работоспособно. Как мы уже писали, конструкторы системной логики в настоящее время пошли по несколько иному пути: вместо снижения температуры за счет интенсивного охлаждения до величины, приближенной к температуре окружающей среды, расширяется температурный допуск для самих чипов.

В таком случае пассивная система охлаждения начинает работать с большей эффективностью (у горячего радиатора выше теплоотдача) и в результате вполне справляется с задачей отведения тепла. Разумеется, высокий нагрев радиатора «на ощупь» может беспокоить пользователя, не привыкшего к подобной ситуации, однако это не является нештатной ситуацией (на самом деле вы можете обнаружить на системной плате и, тем более, видеокарте отдельные чипы, исправно работающие и в еще более жестких условиях). Кроме того, в отличие от систем с активным кулером, пассивная схема охлаждения предполагает, что кулер не зависит от исправности вентилятора, а значит, требует меньше внимания к себе.

Любопытно, что дополнительным стимулом к распространению термостойких чипов являются требования стандарта RoHS. Для пайки припоями, не содержащими свинца, компоненты должны выдерживать гораздо большую температуру. Разумеется, такие чипы стоят дороже, и едва ли разница компенсируется экономией на копеечном вентиляторе (тем более что для пассивного охлаждения нужен массивный радиатор), да и при разводке «горячих» чипов на плате надо соблюдать специфические ограничения, в частности, по размещению электролитических конденсаторов. Но как минимум одно преимущество для пользователя — отсутствие шумящего вентилятора — у такого подхода есть. Многочасовые тесты с максимальной нагрузкой продемонстрировали стабильность платы Gigabyte M57SLI-S4 в открытом стенде без дополнительного обдува радиатора чипсета (впрочем, заметную на фотографии табличку с логотипом, если она окажется на товарных экземплярах, с радиатора лучше снять).

Вышесказанное, как и всегда, не означает, что если вы устанавливаете плату в тесный корпус, оснащаете парой видеокарт и планируете испытывать ее в режимах максимального разгона, она обязана исправно работать. Но в адекватных условиях данная система охлаждения чипсета «слабым звеном», определенно, не является.

Возвращаясь к положительным особенностям дизайна платы, отметим, что разъемы для подключения периферии и питания расположены вдоль краев, а разъемы Serial ATA снабжены бортиками. Единственная перемычка (точнее, два контакта, для замыкания перемычкой) на плате, служащая для очистки CMOS, расположена рядом с батарейкой и легко доступна после установки платы в корпус; рядом с ней на текстолите приведено краткое описание ее функциональности (в данном случае совершенно излишнее). Разведенных, но не распаянных элементов на плате нет, если не считать отсутствующей резервной микросхемы BIOS. В семействе плат Gigabyte эта модель — [пока] единственная на основе чипсетов nForce 570, поэтому разводка ее печатной платы уникальна, но как мы убедились на примере моделей от MSI, существует возможность использования такого же дизайна для выпуска плат на чипсете nForce 570 Ultra.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 4 полевых транзистора на канал, 4 конденсатора по 3300 мкФ производства компании Rubycon, 6 по 1500 мкФ от United Chemi-Con и 3 по 1500 мкФ от Sanyo. Великолепное сочетание и явный запас прочности даже на случай установки топовых компонентов! Размер платы — 305×235 мм (чуть зауженный ATX), крепление к корпусу семью винтами, ближний край, на уровне разъемов для подключения накопителей, «повисает в воздухе».

Системный мониторинг (ITE IT8716-S, по данным BIOS Setup)

  • Напряжение процессора, памяти (1,8 В), +3,3 и +12 В (только индикация корректности величин);
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора);
  • SmartFan Control — автоматическое управление частотой вращения процессорного вентилятора в зависимости от температуры процессора (параметры можно настраивать c помощью утилиты Easy Tune в Windows). По умолчанию изменение температуры на 1 градус приводит к изменению частоты вращения на величину около 100 об/мин. Поддерживается два режима — регулировка за счет изменения напряжения питания, универсально подходящая для управления вентиляторами как с 4-, так и с 3-контактными разъемами, а также более точное управление через контакт Power Management (требуется вентилятор с 4-контактным разъемом).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров Athlon 64/X2/FX и Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800, возможен двухканальный режим работы при симметричном заполнении слотов);
  • 2 слота PCIEx16 для графических ускорителей (схема работы в режиме SLI — x8+x8);
  • 3 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора и 4-контактный «периферийный» для дополнительного питания видеокарт в портах PCI Express x16;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с S/PDIF In;
  • Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
  • 3 разъема для подключения вентиляторов с возможностью контроля частоты вращения, причем процессорный — универсальный, допускает регулировку частоты вращения при подключении как 3-, так и 4-контактного вентилятора.

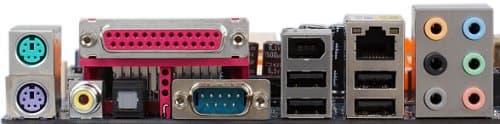

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 SPDIF-Out (коаксиальный), 1 SPDIF-Out (оптический), 1 LPT, 1 COM;
  • 2 порта USB, 1 порт FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Line-Out (Front), Mic-In, Surround, Center/Sub, Rear).

Комплект поставки

  • Упаковка: «толстая» коробка нового дизайна, отдаленно напоминающая пачку стирального порошка (да простит нам эту аналогию отдел маркетинга компании Gigabyte!). В таких коробках будут поставляться все платы S-серии (только коробки версий для процессоров Intel оформлены чуть иначе);
  • Документация: брошюра-инструкция (руководство пользователя) на английском языке;
  • Кабели: 4 SATA, 1 ATA66 и шлейф для подключения флоппи-дисковода;
  • SLI Bridge для объединения двух видеокарт в режиме SLI;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2005 (антивирус и брандмауэр).

Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки последней версии с сайта производителя (@BIOS) и программу EasyTune5 для мониторинга системных параметров, «разгона» (доступно изменение частоты и множителя процессора, частоты шины PCI Express в пределах, определяемых BIOS, а также напряжения процессорного ядра и памяти) и настройки режимов SmartFan.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • Сетевой, на базе чипсета и PHY-контроллера Marvell 88E1116, с поддержкой скоростей 10/100/1000 Мбит/с, аппаратного брандмауэра, приоритезации трафика и прочих фирменных опций (подробнее см. в описании чипсета) и собственным высокоскоростным интерфейсом;
  • Контроллер FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,15, -0,16Очень хорошо
Уровень шума, дБ (А): -83,9Хорошо
Динамический диапазон, дБ (А): 83,6Хорошо
Гармонические искажения, %: 0,0042Очень хорошо
Интермодуляционные искажения + шум, %: 0,037Хорошо
Взаимопроникновение каналов, дБ: -83,3Очень хорошо
Интермодуляции на 10 кГц, %: 0,016Очень хорошо

Общая оценка: Xорошо (подробнее). Плата продемонстрировала достойные показатели, и, таким образом, мы можем убедиться, что качество поддержки HD Audio в чипсетах серии nForce 500 не уступает уровню других чипсетов.

Фирменные технологии и особенности

Плата не может похвастаться максимумом возможностей, характерных лишь для топовых моделей Gigabyte. Тем не менее, набор фирменных опций достаточно широк. Из оригинальных отметим поддержку «аварийной» перепрошивки BIOS с помощью утилиты Q-Flash, вызываемой по нажатию клавиши на стадии начальной загрузки (требуется образ BIOS на дискете, при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока). Также в наличии традиционная функция восстановления предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты Xpress Recovery2. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления. Не поддерживаются жесткие диски, объединенные в RAID, а также внешние, подключенные по USB или FireWire. Обратите внимание, что утилита не распознает образы, сохраненные предыдущей (первой) версией.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSТочнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — например, отверткой или перемычкой (если есть собственная)
Из BIOS, основанного на версии 6.00PG от Award Возможность отключения специфических функций процессора-
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, TwTr Command Delay, Write Recovery Time, Precharge Time, Row Cycle Time, RAS to CAS Delay, RAS to RAS Delay, Row Precharge Time, Min RAS Active Time
Выбор частоты работы памяти+Частота 400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + Множитель (×1, ×2, ×3, ×4, ×5) и разрядность (8 или 16 бит)
Возможность задания частоты для периферийных шин+PCI-E = 100—145 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×5, с целым шагом
Изменение напряжения ядра процессора + 1,400—1,550 В с шагом 0,025 В
Изменение напряжения памяти+до +1,575 В с шагом 0,025 В
Изменение напряжения шины HT+до +0,375 В с шагом 0,025 В

Использовалась версия BIOS E17 от 05/05/2006, как последняя доступная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Для вывода на экран полного меню, содержащего, в том числе, настройки таймингов памяти и регулировки напряжения, надо нажать в главном меню комбинацию Ctrl+F1. Диапазон «разгонных» настроек вполне достаточен для неэкстремальных экспериментов над компонентами системы (а для экстремалов модели из S4-серии и не предназначены, для них Gigabyte предлагает версию на чипсете nForce 590 SLI, которая будет рассмотрена в ближайшее время).

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 512 МБ Kingston KHX7200D2K2 (DDR800, 4-3-4-5)
  • Внешнее видео: XFX GeForce 7800 GTX, 256 МБ DDR
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для сравнения была взята предыдущая протестированная нами плата на таком же чипсете — MSI K9N SLI Platinum.

Тест MSI K9N SLI Platinum Gigabyte M57SLI-S4
Архивирование в 7-Zip, мин:сек 6:27 6:29
Кодирование MPEG4 (DivX), мин:сек 4:31 4:31
Unreal Tournament 2004 (Low@640×480), fps 58,7 60,0
Unreal Tournament 2004 (High@1024×768), fps 55,5 56,0
Doom3 (Low@640×480), fps 151,4 147,8
Doom3 (High@1024×768), fps 148,3 146,8

Как и следовало ожидать, производительность системных плат платформы Socket AM2 (и, ранее, Socket 754/939) оказывается практически не зависящей от модели при условии, что для памяти выставлены одинаковые основные тайминги. Минимальный разброс в игровых тестах выявить удалось, но и он не позволяет назвать лидера.

Итог

Gigabyte M57SLI-S4 располагает всеми необходимыми атрибутами системной платы для сборки среднебюджетного игрового ПК, для которого второй графический порт, несомненно, более полезная опция, нежели любая другая «навеска». Добавляется, во-первых, возможность плавного апгрейда графической подсистемы, а во-вторых, и возможность установить дополнительную видеокарту для ускорения физических расчетов (вовсе не исключенная уже в скором будущем). В дополнение к этому, пассивное охлаждение и поддержка интеллектуального управления частотой вращения процессорного кулера порадуют сторонников малошумных систем. С другой стороны, тем, кто уже сейчас собирает «экстремальный» игровой компьютер и изначально планирует установить пару видеокарт уровня high-end (и/или постоянно испытывать систему в разгоне), данная модель не предназначена. У NVIDIA для этой цели заготовлен более интересный чипсет nForce 590 SLI, а производители системных плат, со своей стороны, тоже сдабривают готовые изделия на старших чипсетах дополнительной оснасткой, в частности, более мощной системой охлаждения чипсета на тепловых трубках.
