ASUS M2N32-SLI Deluxe — системная плата на базе чипсета NVIDIA nForce 590 SLI (Socket AM2)


  • Чипсет NVIDIA nForce 590 SLI (северный мост nForce 190 SPP и южный nForce 590 SLI MCP)

Как продемонстрировали наши тесты, даже при сравнении весьма различных процессоров (двухъядерного на новой архитектуре с «одноядерником», формально уже снимаемым с производства) различия в производительности, заметные в «синетических» условиях (в низких разрешениях при смягченных графических настройках), нивелируются по мере перехода к более тяжелым и актуальным с практической точки зрения режимам. Это ни в коем случае не означает, что производители процессоров не будут предпринимать попыток склонить на свою сторону любителей игр. И уже известен очередной «пряник», который нам по всем правилам будут скармливать в течение ближайших нескольких лет — реалистичное моделирование «физики». Как известно, нуждающееся в многопоточных вычислениях, что неожиданным(?) образом совпадает с перспективами многоядерного будущего центральных процессоров. Но факт остается фактом, на сегодня в играх «все решает» видеоподсистема.

Таким образом, производители чипсетов совершенно ожидаемо тратят массу маркетинговых усилий, чтобы объяснить потребителям, что именно их «топовый» чипсет работает с парой видеокарт оптимальным образом. Например, компания ATI заявляет, что реализация CrossFire в ее Xpress 3200 хороша поддержкой линий PCI Express, необходимых для разводки графических портов, при помощи всего одной микросхемы чипсета (и, следовательно, возможно оперативное взаимодействие карт). NVIDIA тут же парирует, заявляя в своем nForce 590 SLI поддержку режима LinkBoost — автоматического подъема на 25% частоты самих графических портов и шины, соединяющей мосты чипсета. И не важно, что по всем исследованиям, даже при переходе от схемы x8+x8 к x16+x16 для графических портов выигрыш оказывается не столь существенным (если снова брать лишь высокие разрешения и тяжелые графические настройки, актуальные для компонентов класса high-end), а влияние дополнительного разгона и без того не сильно загруженных шин сложно обнаружить даже в «синтетике». Все равно всегда найдутся желающие заплатить деньги за осознание того факта, что даже теоретических узких мест их система не содержит.

Учитывая, что разработчики чипсетов предлагают и другие опции, отсутствующие в младших моделях, а производители материнских плат, в свою очередь, также находят способы сделать заглавные модели особенными, спрос на дорогие системные платы был, есть и будет. И, что характерно, рассматриваемая в этом обзоре ASUS M2N32-SLI Deluxe даже не самая дорогая модель от ASUS на чипсете nForce 590 SLI, готовится и «ультимативная» версия!

Поскольку это первая рассмотренная нами модель на чипсете nForce 590 SLI, мы не упустили случая кинуть взгляд на сам чипсет:

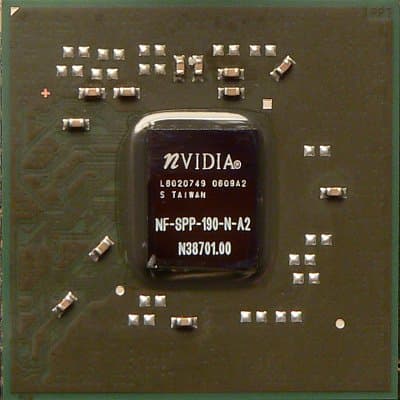

Новый северный мост (впрочем, как и прежний, в составе nForce4 SLI X16) всего лишь обеспечивает работу первого графического порта (PCI Express x16) и служит для связи между процессором и южным мостом, поэтому неудивительно, что его площадь заметно меньше, чем у микросхемы южного моста…

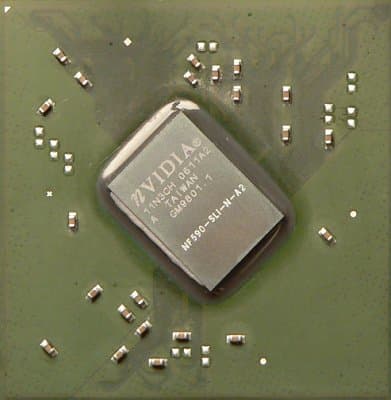

…который обеспечивает работу второго графического порта и реализует всю многообразную «периферийную» функциональность нового чипсета. Судя по маркировке, как южный, так и северный мост имеет уже вторую ревизию.

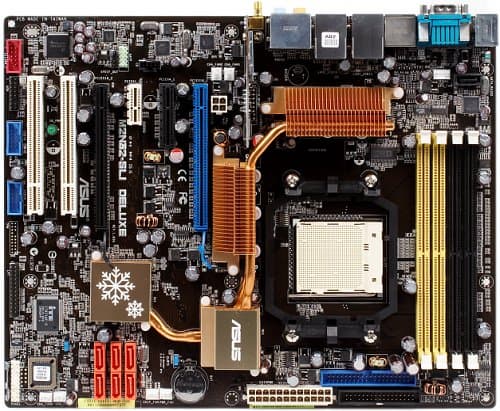

Насыщенность интерфейсами не мешает ASUS M2N32-SLI Deluxe иметь практически безупречную компоновку. В отличие от предыдущей топ-модели на чипсете от NVIDIA (ASUS A8N32-SLI Deluxe), здесь «учтено» даже наше замечание о желательности вывода хоть одного порта FireWire на заднюю панель без помощи отдельной планки. Теперь соответствующий порт в блоке разъемов задней панели присутствует, вытеснив оттуда LPT-порт (планку для вывода которого на заднюю панель в Deluxe-комплектацию добавить позабыли или пожадничали). Любопытно, что с переходом на память DDR2 ASUS вернулась к стандартной схеме группировки слотов памяти по каналам: для задействования двухканального режима модули надо ставить в соседние (одноцветные) разъемы.

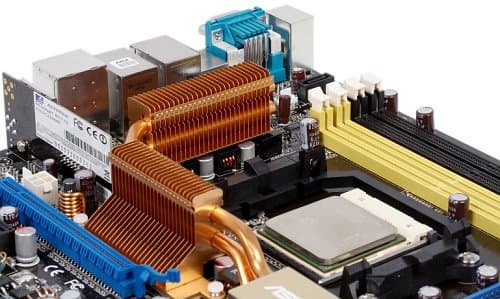

На плате применена общая система охлаждения на тепловых трубках для чипсета и стабилизатора питания (охлаждение обеспечивается для всех(!) полевых транзисторов, несмотря на их похвально рекордное число на этой плате), причем радиаторы установлены вокруг процессорного сокета с таким расчетом, чтобы процессорный кулер дополнительно обдувал их. Потенциал системы достаточно велик, о чем свидетельствует успешное прохождение наших многочасовых тестов, в том числе и в режиме «автоматического» разгона (о котором ниже): все они проводились в условиях открытого стенда, но при повышенной температуре окружающего воздуха (до 27 градусов) и при полном отсутствии какого-либо дополнительного обдува (для охлаждения процессора использовался водяной теплообменник). Предусмотренный в комплекте вентилятор, имеющий ту же конструкцию, что и в поставке прошлых моделей плат ASUS, на радиаторы также не устанавливался. Кстати, он, как и для платы A8N32-SLI, прилагается в единственном числе, хотя в новой системе имеется два «подходящих» для его установки радиатора.

Тем не менее, нагрев, согласно показаниям системного датчика, составлял 57—60 градусов, и несмотря на то что серия nForce 500 достаточно «термостойкая», установить предусмотренный вентилятор в случае, если вы разгоняете компьютер, а процессорный кулер не способен «помочь» охлаждению чипсета, необходимо. Если же система собирается с нуля, имеет смысл позаботиться о процессорном кулере, который бы наилучшим образом способствовал охлаждению чипсета (например, использовать «чашеобразные» модели Zalman и т. п.).

Компания ASUS продолжает использовать для оснащения старших моделей восьмиканальный импульсный стабилизатор напряжения питания. Cхема с увеличенным числом каналов обеспечивает большую стабильность выходного напряжения, повышается эффективность преобразования, особенно в случае значительного потребления энергии компонентами системы, а значит, снижается и нагрев самого стабилизатора. Однако, в отличие от модели A8N32-SLI, в системе питания процессора на этот раз установлены не по одному, а по 2 полевых транзистора на канал (то есть всего 16!). По очевидным причинам, емкость конденсаторов для такой схемы можно снизить, что и наблюдается в данном случае: на плате установлены 2 конденсатора по 1000 мкФ от United Chemi-Con и 7 конденсаторов по 820 мкФ от Sanyo (с твердым электролитом из частично проводящего полимера и алюминиевыми обкладками).

Разведенных, но нераспаянных элементов на плате нет, за исключением предусмотренной разводки для разъема TPM (модуля, необходимого для аппаратно-защищенного хранения паролей и прочего). Как и раньше, ASUS выпускает две версии Deluxe-плат: «простую» и Deluxe/WiFi с поддержкой съемного WiFi-адаптера, вычитающего из общего количества интерфейсов один внутренний USB-разъем, специально расположенный у задней кромки платы. Размер платы — стандартный ATX (305×245 мм), крепление к корпусу девятью винтами с надежным креплением всех углов.

Таким образом, перед нами отличное развитие идей, опробованных инженерами ASUS в модели A8N32-SLI Deluxe. Система охлаждения чипсета на тепловых трубках приобрела законченный вид и включает радиаторы на всех полевых транзисторах в цепи преобразователя, что позволяет в большинстве случаев обойтись без лишнего вентилятора (однако косвенное охлаждение за счет процессорного кулера желательно, особенно при разгоне). Запас мощности 8-канального стабилизатора питания с удвоенным количеством полевых транзисторов безусловно сможет обеспечить работу и старших моделей четырехъядерного семейства (которое, согласно некоторым данным, может выйти несколько раньше ожидаемых сроков, но будет основано на лишь слегка модифицированной архитектуре K8). К разводке платы на этот раз у нас возникло еще меньше объективных замечаний. Стоит учесть и постоянно пополняемый набор сервисных технологий от ASUS (см. ниже), чтобы справедливость награждения платы за оригинальный дизайн стала очевидной для всех.

Original Design - по результатам исследования, продукт награждается за уникальные особенности дизайна

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 7(!) вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • CPU Q-Fan Control и Chassis Q-Fan Control — автоматическое управление частотой вращения соответствующих вентиляторов в зависимости от температуры процессора и системы. К сожалению, с текущей версией BIOS оценить работу этих функций не удалось: кулеры вне зависимости от выбранного режима (для обоих доступны три предустановки — Optimal, Silent и Performance) постоянно вращались на максимальных оборотах. В описании платы также имеется ссылка на пункт выбора метода управления (для совместимости с вентиляторами с 3- или 4-контактным разъемом), но в нашей версии он отсутствовал. Таким образом, остается констатировать, что интеллектуальное управление кулерами для данной платы пока находится в состоянии доводки, и надеяться, что оно будет реализовано уже в ближайших версиях BIOS.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX, Sempron и Opteron, выпущенных к настоящему времени и только ожидаемых);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (оба всегда работают в режиме x16);
  • 1 слот PCIEx4;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 7 разъемов SATA-II (Serial ATA II), из них 6 «чипсетных» для устройств SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD; поддержка еще одного обеспечивается контроллером Silicon Image (соответствующий диск может быть объединен в RAID-массив уровня 0 или 1 с винчестером, подключенным к внешнему SATA-порту на задней панели);
  • 3 разъема для подключения планок на 6 дополнительных портов USB, из них один занят WiFi-модулем с поддержкой IEEE 802.11b/g (в версии Deluxe/WiFi);
  • Разъем для подключения планки на 1 порт FireWire;
  • Разъем для подключения LPT-порта;
  • Разъем для подключения выхода S/PDIF-Out;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса;
  • 7 разъемов для подключения вентиляторов с возможностью контроля количества оборотов, в том числе для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения, но с заявленной совместимостью с 3-контактными разъемами с сохранением возможности плавной регулировки.

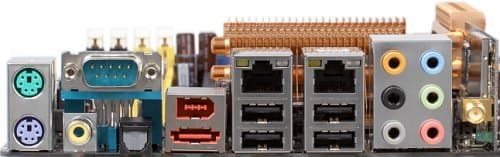

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 коаксиальный и 1 оптический S/PDIF-Out, 1 COM;
  • 1 внешний Serial ATA II, 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In);
  • 1 порт для WiFi-антенны (в версии Deluxe/WiFi).

Комплект поставки

  • Упаковка: коробка серии «AI Life» стандартного размера в «суперобложке» с открывающейся «страницей» с описанием фирменных особенностей платы;
  • Документация: руководство пользователя и отдельная вкладка с подробным описанием функциональности;
  • Кабели: 6 Serial ATA (с 3 переходниками-разветвителями питания на 6 устройств), 1 ATA66 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Планка на заднюю панель компьютера с портом FireWire;
  • SLI Bridge для соединения видеокарт при работе в режиме SLI;
  • ASUS Array Mic — микрофон для использования в системах распознавания речи и передачи голоса (с возможностями фильтрации шума и подавления эха);
  • Антенна для WiFi-адаптера (в версии Deluxe/WiFi);
  • Вентилятор для установки на радиатор в системе охлаждения чипсета и стабилизатора напряжения;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами ASUS;
  • Компакт-диск InterVideo Media Launcher (пакет программ для создания DVD с видеозаписями, фотоархивом и т. п., включает PhotoAlbum 1.0, WinDVD Creator 2 Platinum, DVD Copy 2.5 Platinum, Disc Master 2.5 Platinum).

Набор фирменных утилит включает: ASUS EZ-Flash и ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II и AI Booster (для мониторинга системных параметров и разгона из Windows), также имеется антивирус Norton Internet Security 2006.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Analog Devices AD1988, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и 3 разъемами S/PDIF-Out (распаяны оптический и коаксиальный);
  • 2 сетевых Gigabit Ethernet, с поддержкой 10/100/1000 Мбит/с, на базе чипсета (с поддержкой аппаратного брандмауэра, приоритезации трафика и прочих фирменных опций (подробнее см. в описании чипсета) и собственным высокоскоростным интерфейсом) и PHY-контроллеров Marvell 88E1118-MNC1;
  • SATA-II RAID-контроллер, на базе микросхемы Silicon Image SiI3132CNU, с поддержкой 2 устройств SATA300, включая одно внешнее, и возможностью объединения их в RAID-массив уровней 0 и 1 (интерфейс PCIEx1);
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,14, -0,06Очень хорошо
Уровень шума, дБ (А): -87,0Хорошо
Динамический диапазон, дБ (А): 86,5Хорошо
Гармонические искажения, %: 0,036Хорошо
Интермодуляционные искажения + шум, %: 0,063Хорошо
Взаимопроникновение каналов, дБ: -67,3Хорошо
Интермодуляции на 10 кГц, %: 0,058Хорошо

Общая оценка: Хорошо (подробнее). Реализация интегрированной звуковой поддержки заслуживает твердой «четверки», посетовать можно лишь на относительно высокий уровень взаимопроникновения каналов. Впрочем, как показывает практика, владельцы подобных плат исключительно редко довольствуются «интегрированным звуком» (на исключение претендуют разве что модели MSI c поддержкой аудиопроцессоров от Creative, как, например, MSI K8N Diamond Plus), и уж тем более — его аналоговым выводом.

Фирменные технологии и особенности

  • Fanless Design — общая система охлаждения на тепловых трубках для чипсета и стабилизатора напряжения, позволяющая обойтись без вентиляторов на плате, работающей в штатном частотном режиме;
  • Q-Fan 2 — автоматическое изменение скорости вращения процессорного вентилятора и вентилятора подключенного к разъему Chassis Fan в зависимости от температуры процессора и системы соответственно;
  • Stack Cool 2 — дополнительный слой материнской платы, позволяющий более эффективно отводить тепло от основных микросхем;
  • 8-канальный стабилизатор питания;
  • PEG Link Mode — автоматический разгон шины PCI-Express в зависимости от потребности видеокарты в дополнительной пропускной способности (доступно 4 режима), может использоваться с любой картой. Также поддерживается режим LinkBoost, поддерживаемый чипсетом (только для карт на графических процессорах NVIDIA);
  • AI NOS (Non-Delay Overclocking System) — динамический разгон процессора в зависимости от его загрузки. Частота повышается только при максимальной загрузке процессора, в остальное время он работает на штатной частоте (или сниженной по команде драйвера Cool’n’Quiet);
  • AI Net 2 — получение информации о состоянии кабелей, подключенных к обоим сетевым контроллерам, через раздел LAN Cable Status в BIOS (и с помощью соответствующей утилиты под Windows);
  • CPU Parameter Recall — автоматическое восстановление «частотных» параметров по умолчанию в BIOS после неудачного разгона;
  • CrashFree BIOS 3 — автоматическое восстановление BIOS с флэш-накопителя после неудачной перепрошивки;
  • BIOS Profile — возможность сохранения настроек BIOS в CMOS-памяти или отдельном файле для удобства восстановления «удачного» профиля настроек или даже обмена настройками с другими пользователями;
  • Music Alarm — использование компьютера в качестве «будильника», причем в качестве «звукового сигнала» может быть назначена музыкальная дорожка с компакт-диска.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AWARD 6.00PGВозможность управления специфическими функциями платформы+K8 Cool’n’Quiet
AMD Live!
SLI-Ready Memory
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, AI Clock Skew, Row to Row Delay, Row Cycle Time, Row Refresh Cycle, Read-To-Write Time и огромный выбор дополнительных настроек, связанных с функционированием памяти
Выбор частоты работы памяти+400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+Для обеих шин множитель ×1—×5 с целым шагом (причем для шины между между северным и южным мостом — отдельно для прямого и обратного направления), а также разрядность (8 или 16 бит) для шины от процессора до северного моста и (4, 8, 16 бит) от северного моста до южного; отдельная плавная регулировка опорной частоты шины от северного моста до южного (200–400 МГц с шагом 1 МГц)
Возможность задания частоты для периферийных шин+PCIEx16 = 100–200 МГц с шагом 1 МГц (отдельно для обоих графических портов)
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200–425 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×5, с целым шагом
Изменение напряжения ядра процессора+0,8000–1,5625 В с шагом 0,0125 В и отдельно повышение на 0,2 В
Изменение напряжения памяти+1,800–2,500 В с шагом 0,025 В и коэффициент умножения напряжения для терминаторов памяти (0,5 и 0,6), также имеется отдельный раздел (!) Drive Strength, где доступны параметры управления силой управляющих сигналов, передаваемых по шине памяти
Изменение напряжения чипсета+1,20–1,40 В с шагом 0,05 В для северного моста и 1,500–1,750 В с шагом 0,025 и напряжение Standby (1,5–1,7 с шагом 0,1 В) для южного моста
Изменение напряжения шины HT+1,200–1,500 В с шагом 0,025 В для шины от процессора до северного моста и 1,300–1,500 В с шагом 0,025 В для шины от северного моста до южного

Использовалась версия BIOS 06.03 от 27.06.06, как последняя релизная версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Не очень впечатляют ограниченные возможности для повышения процессорного напряжения питания. Зато полуавтоматические режимы «легкого разгона», предусматривающие повышение частоты на 3, 5, 8 и 10% присутствуют в двух вариантах — AI Overclock и AI N.O.S. (в первом случае осуществляется постоянный разгон, во втором — повышение частоты происходит только при максимальной нагрузке на процессор). При активации режима SLI-Memory, что возможно лишь в случае установки модулей памяти с поддержкой EPP, появляются дополнительные настройки «автоматического разгона» (Optimal, High Frequency и High Performance), влияющие как на частоту, так и на установку таймингов. Разумеется, если зафиксировать частоту процессора (через другие настройки BIOS), частота памяти также не меняется, и в таком случае значению Optimal и High Frequency соответствует штатная частота и тайминги, а режим High Performance занижает тайминги до, вероятно, минимальной допустимой в таблице EPP величины (в случае с единственно доступными на сегодня модулями Corsair XMS8505 вместо 5-5-5-15 использовалась формула 4-4-4-12). Причем для наших модулей плата во всех случаях определяла режим 2T, однако ручная установка в 1T не влияла на величины «ужесточенных» таймингов и стабильность работы.

Картина меняется, если воспользоваться опцией SLI-Memory CPUOC, то есть разрешить увеличение частоты процессора — в меню доступен подъем до 14% и значение CPUOC Max, для которого, судя по описанию, система должна определить некие «идеальные» разгонные настройки. Однако для стабильности может потребоваться увеличение напряжения процессорного ядра и чипсета, о чем предупреждает справка. Иными словами, в режиме автоматического разгона система управляет лишь частотой, таймингами и, вероятно, напряжением питания памяти. В нашем случае величина подъема частоты в режиме «Max» составила 34% (до 2680 МГц). Отметим, что эта величина далеко не предельная для нашего экземпляра процессора и достижима без необходимости повышать напряжение. Таким образом, автоматика явно ориентировалась по максимальной частоте памяти, прописанной в EPP-профиле (и для наших модулей она составила 1072 МГц). Настройки таймингов в режимах Optimal и High Frequency получили штатные значения (5-5-5-15), причем стабильность сохранялась только при установке значения 2T (хотя, подчеркнем, мы не поднимали напряжение вручную).

В режиме High Performance картина совпала с вариантом «SLI-Memory CPUOC = Disabled», то есть частота снизилась до штатной, а тайминги получили упомянутые выше «жесткие» значения. Довольно странное решение, учитывая, что в действительности память позволяла поднимать частоту при сохранении минимальных таймингов. В частности, без дополнительного подъема напряжения работала при 920 МГц, и нет никаких сомнений, что с небольшим подъемом напряжения можно добиться устойчивой работы и при 1000 МГц. Что, в общем, и ожидалось от введения EPP: при индивидуальном тестировании каждого модуля (или их мелкой серии) допустимые параметры должны определяться с большей точностью. На сегодня же мы видим лишь примерное соответствие.

Впрочем, потенциальные покупатели ASUS M2N32-SLI Deluxe, скорее всего, не особенно заинтересуются автоматическим разгоном — уж очень велик выбор ручных настроек! Нечто подобное ранее встречалось лишь на референсных платах от ATI. Разумеется, дорогие модели ASUS и ранее отличались изобилием настроек, но в данном случае компания явно перещеголяла саму себя.

Из дополнительных особенностей BIOS отметим давно появившийся на платах ASUS раздел LAN Cable Status для тестирования целостности кабелей у обоих интегрированных сетевых адаптеров. Небольшой, но все же недостаток текущей версии — в стартовом окне BIOS не высвечивается частота, тайминги и режим работы памяти (одно- или двухканальный), в то время как такое информирование пользователя поддерживается многими платами, даже весьма далекими от элитного класса.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Corsair TWIN2X2048-8500C5 (DDR1066, 5-5-5-15)
  • Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята референсная плата ATI на чипсете CrossFire Xpress 3200 (непосредственно конкурирующем с nForce 590 SLI).

Тест Референсная плата ATI CrossFire Xpress 3200,
тайминги памяти
4-3-4-5-1T
ASUS M2N32-SLI Deluxe (NVIDIA nForce 590 SLI),
тайминги памяти
5-5-5-15-1T
ASUS M2N32-SLI Deluxe (NVIDIA nForce 590 SLI),
тайминги памяти
4-4-4-12-1T
Архивирование в 7-Zip, мин:сек 6:29 6:34 6:29
Кодирование MPEG4 (XviD), мин:сек 5:59 6:04 5:57
Unreal Tournament 2004 (Low@640×480), fps 79,5 77,7 79,9
Unreal Tournament 2004 (Highest@1600×1200), fps 75,4 73,5 75,6
FarCry (Low@640×480), fps 181 174 173
FarCry (Highest@1024×768), fps 136 130 130

Как нетрудно заметить, со сменой процессорного разъема зависимость от чипсета по-прежнему минимальна, незначительное преимущество ATI удалось обнаружить только в FarCry — разницы при «чистой» работе с памятью (архивирование) нет, так как за это отвечает контроллер памяти в процессоре, а в играх чипсеты, возможно, различаются из-за специфики работы с графическими портами. В целом результаты вполне предсказуемые: вне зависимости от способа управления таймингами, эффект от снижения задержек при обращении к памяти выливается в те же самые приросты скорости по всем тестам. Соответственно, эффект от введения поддержки EPP наблюдается, но лишь для тех, кто хочет вместо подбора таймингов и частоты вручную просто включить в BIOS пункты, ответственные за автоматический разгон.

Если же вы не против того, чтобы подобрать оптимальные параметры самостоятельно, то почти наверняка сможете получить лучший результат. В частности, в нашем случае обе платы отменно работали с памятью в режиме 4-3-4-5-1T при напряжении 2,2-2,3 В, тогда как в EPP хранилось заведомо более мягкое значение. Результаты тестов в режиме SLI-Memory CPUOC Max, то есть с разгоном процессора (и памяти) на 34% приводить не имеет смысла — разумеется, в таком режиме производительность значительно увеличивается (как при любом разгоне), но заслуга EPP в этом минимальна. Если же процессор не продемонстрирует соответствующего частотного потенциала на стандартном напряжении, то, скорее всего, без вмешательства пользователя обойтись не удастся (придется поднять напряжение процессорного ядра вручную до того как разрешать системе выбрать частоту памяти из EPP).

Итог

Несомненно достойная внимания активных пользователей модель с исчерпывающей функциональностью и солидным запасом прочности (особенно в части стабилизации питания). Пассивное охлаждение чипсета на тепловых трубках, уже применявшееся компанией ASUS ранее, развивается в правильном направлении, и по сравнению с версией, применявшейся для ASUS A8N32-SLI Deluxe, представляет собой законченное решение. Можно слегка придраться к тому, что в качестве термоинтерфейса по-прежнему используется не самая эффективная прокладка, которая, к тому же, лишь слегка прижимается к крайним полевым транзисторам. Но, с другой стороны, имея столько точек контакта (две микросхемы чипсета и 16 полевых транзисторов), использовать жидкую термопасту совершенно нетехнологично.

В дополнение не связанное напрямую с данной моделью (но в продолжение изучения платформы Socket AM2) приятное наблюдение: интегрированный контроллер для DDR2, очевидно, уже с первых ревизий отличается лучшей совместимостью и запасом нагрузочной способности по сравнению с ранними (и даже поздними) реализациями DDR-контроллера для Socket 754 и 939. В частности, ошибочная установка двух модулей на один канал при незаполненном втором не приводит к каким-либо отрицательным последствиям. Компьютер стартует (лишь с чуть более «смягченными» таймингами) и проходит тесты, тогда как раньше в большинстве случаев подобная вопиющая «перегрузка» просто не предусматривалась, о чем можно было узнать из инструкций либо из собственного опыта.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
