Formoza F550-ADES — системная плата на базе чипсета NVIDIA nForce 550 (Socket AM2)


  • Чипсет NVIDIA nForce 550 (использован единый мост nForce 550)

Компания Formoza, несомненно, более известна как производитель компьютеров, нежели системных плат. Тем не менее, это подразделение существует давно и постепенно развивается в направлении все более оперативного следования тенденциям рынка (выпуск, рассматриваемой в текущем обзоре платы состоялся через полгода после анонса чипсета, но уже следующую модель, которой должна стать плата на интегрированном чипсете AMD 690G, планируется выпустить вдвое быстрее). А сами платы используются не только в качестве основы для нескольких моделей компьютеров под одноименной маркой, но и в небольших количествах поступают в розницу, причем в регионах их встретить даже проще, чем в Москве.

Продукция этой компании интересна и тем, что платы действительно разрабатываются и выпускаются российским предприятием, и на сегодня это единственное полноценное производство системных плат в России. Помимо «национальной гордости» в пользу продукции Formoza, по заявлению представителей компании, должно говорить и то обстоятельство, что платы разрабатываются с учетом особенностей местного рынка и запросов потребителей. И если по умолчанию к таким заявлениям принято относится скептически, то в случае с Formoza F550-ADES, надо признать, что это очень похоже на правду!

Ведь давно не секрет, что среди российских пользователей весьма в чести недорогие платы на дискретных чипсетах с достаточным количеством портов расширения (особенно PCI) и необходимым набором настроек в BIOS для успешного разгона процессора, в том числе, и с поднятием напряжения питания. Но не будем спешить с выводами и посмотрим насколько удачно получилось реализовать такую идею.

Компоновку платы, безо всяких поблажек «для своих», можно назвать исключительно удачной, все разъемы и перемычки располагаются вдоль краев платы, доступ к основным разъемам удобный и после установки в корпус. На плате приведено краткое описание функциональности перемычек. Зелено-желто-оранжевая расцветка выглядит нарядно и «фирменно» (внимание привлекает панелька под батарейку, которую также не поленились сделать из цветной пластмассы). Не в пример многим дорогим платам на старших чипсетах, несмотря на установку двух графических портов, на плате нашлось место для 3 PCI-слотов. Из привычного набора интерфейсов отсутствует лишь FireWire, впрочем, 10 портов USB — 4 на задней панели и 6 на дополнительных планках (вернее, планке, обещанной в расширенной комплектации, если верить инструкции, но в комплекте поставки нашей платы такая принадлежность отсутствовала) послужат неплохой компенсацией. Если, конечно, вы уже не приобрели какую-нибудь видеокамеру с FireWire-интерфейсом (пожалуй, единственная разновидность периферии для которой USB менее популярен).

Активное охлаждение чипсета обеспечивается высокооборотным вентилятором, развивающим до 5000 об/мин (причем частота вращения не отображается в окне мониторинга BIOS, а сам вентилятор постоянно работает на максимальной частоте). Неказистый кулер, как нетрудно догадаться, является референсной моделью NVIDIA и, очевидно, прилагается к чипсету по символической цене, но на платах встречается исключительно редко, а, возможно, перед нами и вовсе уникальный случай, учитывая небольшой выбор плат на чипсете nForce 550 в целом. Но Formoza, в отличие от своих тайваньских коллег, решила не изобретать собственную конструкцию, а воспользоваться готовым вариантом. И, надо отметить, поступила достаточно адекватно — шум от такого кулера не выделяется на общем фоне, при условии комплектации платы процессором с коробочным вентилятором и установки в стандартный корпус без особых ухищрений в плане снижения шума от вентилятора в блоке питания и т.п. Зато разгонный потенциал платы оказался весьма хорош для своего класса, а нагрев чипсета — стабильно невысокий, и даже в компактном дешевом корпусе беспокоиться насчет стабильности не придется.

Порадовал и стабилизатор напряжения питания процессора с преобладанием полимерных конденсаторов, сравнительно редко встречающихся на платах среднего и низшего классов, — четырехканальный импульсный, применены по 2 полевых транзистора на канал, 6 конденсаторов емкостью 1500 мкФ и 3 — по 330 мкФ. Позабавили маркировки конденсаторов, плата может являться руководством по продукции производителей «второго эшелона», встречаем здесь компоненты и Sam Young, и SACON, и Capsun, и Evercon. Судя по всему, Formoza пошла своим путем, для более крупных производителей системных плат нерентабельным, — приобретения относительно дешевых конденсаторов и последующего их применения, исходя из фактических параметров поступившей партии, благо входной контроль компонентов заявлен в качестве особо сильной составляющей производственного процесса. Не исключено, что, таким образом, действительно, удается достичь не меньшей надежности, чем применяя элитные компоненты «вслепую», поскольку и у брендов первой величины попадаются неудачные партии и бракованные экземпляры.

Все компоненты установлены аккуратно, припой нанесен ровно, никаких потеков и наплывов, словом, исполнение платы внушает доверие, да и, учитывая трехлетнюю гарантию, логично предполагать, что на компонентах в ущерб надежности не экономили. Из отсутствующих элементов — второй сетевой адаптер и еще пара разъемов SATA намекают на возможное использование той же печатной платы для установки чипсетов семейства nForce 570, но будет ли такая версия выпущена, мы доподлинно не знаем (как уже говорилось, в ближайших планах выпуск модели на интегрированном чипсете AMD 690G). Размер платы — 305?245 мм (полноразмерный ATX), крепление к корпусу 9 винтами, все углы надежно закреплены.

Системный мониторинг (Fintek F71882FG, по данным BIOS Setup):

  • Напряжение процессорного ядра, памяти, чипсета, +5, +12 В, +5 В Standby и батарейки;
  • Частота вращения 3 вентиляторов (процессорного и 2 системных);
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • CPU Smart Fan — режим автоматического управления частотой вращения процессорного вентилятора, предусмотрена возможность задать два температурных порога, соответствующих минимальной и максимальной частоте вращения, в заданном диапазоне обороты меняются плавно, автоматическая регулировка поддерживается только для вентиляторов с 4-контактными разъемами.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (всегда работают в режиме «x16 + x1», во второй порт можно установить видеокарту для организации мультимониторной конфигурации);
  • 2 слота PCIEx1;
  • 3 cлота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 8-контактный EPS12V для питания процессора (можно подключать 4-контактный ATX12V), 4-контактный «периферийный» для дополнительного питания видеокарт в слотах PCI Express (практической необходимости в его использовании нет, очевидно, распаян для совместимости, на случай возможного выпуска плат на чипсетах с поддержкой SLI, использующих такой же дизайн);
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения стандартного инфракрасного (IrDA) датчика;
  • 3 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, из них для процессорного (четырехконтактного) доступно «интеллектуальное» управление частотой вращения из BIOS.

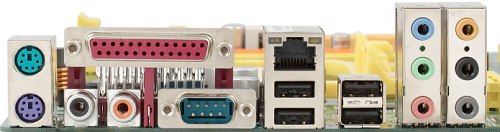

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM, 2 коаксиальных S/PDIF In/Out;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB;
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear-Out, Side-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: небольшая коробка, выдержанная в фирменных зеленых тонах, универсальная для разных моделей, номер модели указан на стикере;
  • Документация: брошюра-инструкция на русском языке;
  • Кабели: 1 SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами.

Очевидно, разработка собственных утилит или хотя бы комплектация программами сторонней разработки, без чего не обходится практически ни один из известных нам производителей, в данном случае проигнорирована. Да и в остальном комплект минималистичный. С другой стороны, если все делают «как принято», почему хотя бы одному производителю не поступить иначе? А если это еще и неким образом отразится на цене, то внимание тех, кто не видит смысла переплачивать за расширенный комплект поставки, обеспечено.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» HDA-поддержки и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов (причем стереовыход в данном случае воспроизводит отдельный поток от основного многоканального), разъемами S/PDIF-In/Out и CD-In;
  • Сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе «чипсетной» поддержки с собственным высокоскоростным интерфейсом и PHY-контроллера Marvell 88E1116.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.20, -0.23Хорошо
Уровень шума, дБ (А): -85.2Хорошо
Динамический диапазон, дБ (А): 84.4Хорошо
Гармонические искажения, %: 3.284Очень плохо
Интермодуляционные искажения + шум, %: 3.933Плохо
Взаимопроникновение каналов, дБ: -89.0Отлично
Интермодуляции на 10 кГц, %: 3.872Плохо

Общая оценка: Средне (подробнее). А с реализацией интегрированной аудиоподдержки вновь не задалось. Почему вновь? Потому что предыдущее отклонение от привычного уровня HD Audio кодеков мы обнаружили на плате Biostar TForce550, также с чипсетом nForce 550. Впрочем, рискнем предположить, что чипсет тут все же не при чем, тем более, что характер отклонений в обоих случаях разный (большие искажения у Formoza F550-ADES против «зашумленности» у Biostar TForce550). Однако вывод в обоих случаях одинаковый: рассчитывать на аналоговый выход интегрированного аудио не желательно, лучше пользоваться цифровым (благо он штатно установлен на задней панели), либо использовать внешнюю звуковую карту.

Фирменные технологии и особенности

  • Данные системного мониторинга выводятся на экран в процессе прохождения начального тестирования (POST).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка «USB Power On»Управление функцией включения компьютера по сигналу с USB-устройств, подключенных к разъемам, выводимым с помощью планок
Перемычка «USB/Keyboard Power On»Управление функцией включения компьютера по сигналу с PS/2-клавиатуры и мыши и USB-устройств, подключенных к разъемам на задней панели
Из BIOS, основанного на Award WorkstationBIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time
Выбор частоты работы памяти + Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + Множитель (1x—5x с целым шагом) и разрядность: 8 или 16 бит
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x5, с целым шагом
Изменение напряжения ядра процессора + 0,550—1,550 с шагом 0,025 В и отдельно изменение в диапазоне -14,5%—+29,0% с переменным шагом
Изменение напряжения памяти + 1,84—2,38 В с шагом 0,07 В
Изменение напряжения шины HT + 1,25 В, 1,35 В
Изменение напряжения чипсета + 1,5—1,8 В с шагом 0,1 В

Использовалась версия BIOS 1.2 от 8.12.06, как последняя релизная, доступная на официальном сайте. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Выбор настроек для разгона, на первый взгляд, выглядит довольно скромным, но в действительности, имеется все необходимое для «извлечения соков» из доставшегося вам процессора, а длинный перечень дополнительных таймингов и экзотические возможности регулировки частоты периферийных шин и прочего большинство пользователей на практике все равно не использует.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, остается множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2890 289 1,76 868 (x3)

Разгонный потенциал оказался на уровне дорогих «оверклокерских» моделей, хотя, надо отметить, что напряжение ядра пришлось поднять чуть больше обычного, а множитель HT снизить до x3. Но для своего класса — отлично.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята плата Biostar TForce550 на таком же чипсете.

Тест Biostar TForce550 Formoza F550-ADES
Архивирование в 7-Zip, мин:сек 6:46 6:28
Кодирование MPEG4 (DivX), мин:сек 4:35 4:33
Unreal Tournament 2004 (Low@640×480), fps 59,5 60,9
Unreal Tournament 2004 (High@1024×768), fps 56,6 57,7
Doom3 (Low@640×480), fps 128,9 137,2
Doom3 (High@1024×768), fps 127,9 135,5

Производительность Formoza F550-ADES оказалась на эталонном уровне, а, вернее, даже несколько выше.

Вывод

Плата произвела весьма приятное впечатление в целом, и является отличным пополнением сегмента моделей начального уровня на дискретных чипсетах. Особенно надо отметить наличие второго графического порта, что помимо возможности организовать мультимониторную конфигурацию, создает ощущение, что разработчики постарались выжать все возможности из вверенного им чипсета (использовали все 4 линии PCI Express по максимуму). Это также должно положительно повлиять на оценку платы потребителями. Как и в случае с моделью Biostar, мы не станем сильно упрекать плату за погрешность в реализации интегрированного аудио (хотя это, несомненно, минус), поскольку такие платы ориентированы на пользователей, предпочитающих составлять конфигурацию самостоятельно с минимальным использованием интегрированных возможностей.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Плата предоставлена на тестирование производителем
