ECS PF88 Extreme Hybrid — системная плата на базе чипсета SiS656


  • Чипсет SiS656 (применен северный мост SiS656 и южный SiS965)

В марте этого года мы рассматривали плату от компании ASRock под названием K8Upgrade-760GX. Главной особенностью этой модели было то, что благодаря подключению к специальному слоту AGP, карточки расширения 939 CPU Board, она могла поддерживать процессоры AMD как под сокет 754, так и под сокет 939. Но технический прогресс не стоит на месте, и сегодня мы познакомимся с материнской платой предоставленной нам компанией ECS, которая поддерживает процессоры AMD и Intel.

Да, да! Вы всё правильно поняли! Это чудо современной техники позволяет устанавливать процессоры обоих производителей. Изначально на плате находится Socket 775 и поддерживает он, соответственно, процессоры компании Intel (Intel Celeron, Intel Pentium 4, Pentium 4 Extreme Edition). Также на плате находятся четыре разъема под DDR2 SDRAM DIMM, с поддержкой двухканального режима работы. Как видите, пока всё достаточно неинтересно. Но стоит немного приглядеться, как сразу бросается в глаза, что на плате находятся сразу три слота PCIE x16. Один из них представляет собой часть одного большого слота под названием Elite Bus. Второй частью этого слота является PCIE x1. Как раз в этот комбинированный слот подключается (как это было в случае с K8Upgrade-760GX) специальная карта расширения под названием ECS SIMA A9S. Эта карточка несёт на себе Socket 939 для поддержки процессоров AMD два разъёма для подключения модулей памяти DDR SDRAM DIMM и базируется все это великолепие на чипсете SiS756. ECS SIMA A9S рассмотрена нами отдельно, так что вернёмся к нашему «экстремальному гибриду».

Стоит отметить, что два других слота PCIE используются по своему прямому назначению: один, когда плата работает с процессорами Intel, второй, соответственно, когда подключается карточка SIMA A9S. Переключение между двумя режимами работы происходит с помощью перемычек, находящихся рядом со слотом Elite BUS. На плате находятся две микросхемы с двумя разными версиями BIOS для процессоров AMD и Intel.

Также, новая плата от ECS может похвастаться интегрированными контроллерами SATA (Silicon Image Sil3132CNU) и FireWire на базе микросхемы VIA VT6307. Несколько портит впечатление AC’97-кодек на базе Realtek (Avance Logic) ALC850. Наблюдать такое количество «средних» баллов, особенно после результатов новых HDA -кодеков, несколько непривычно.

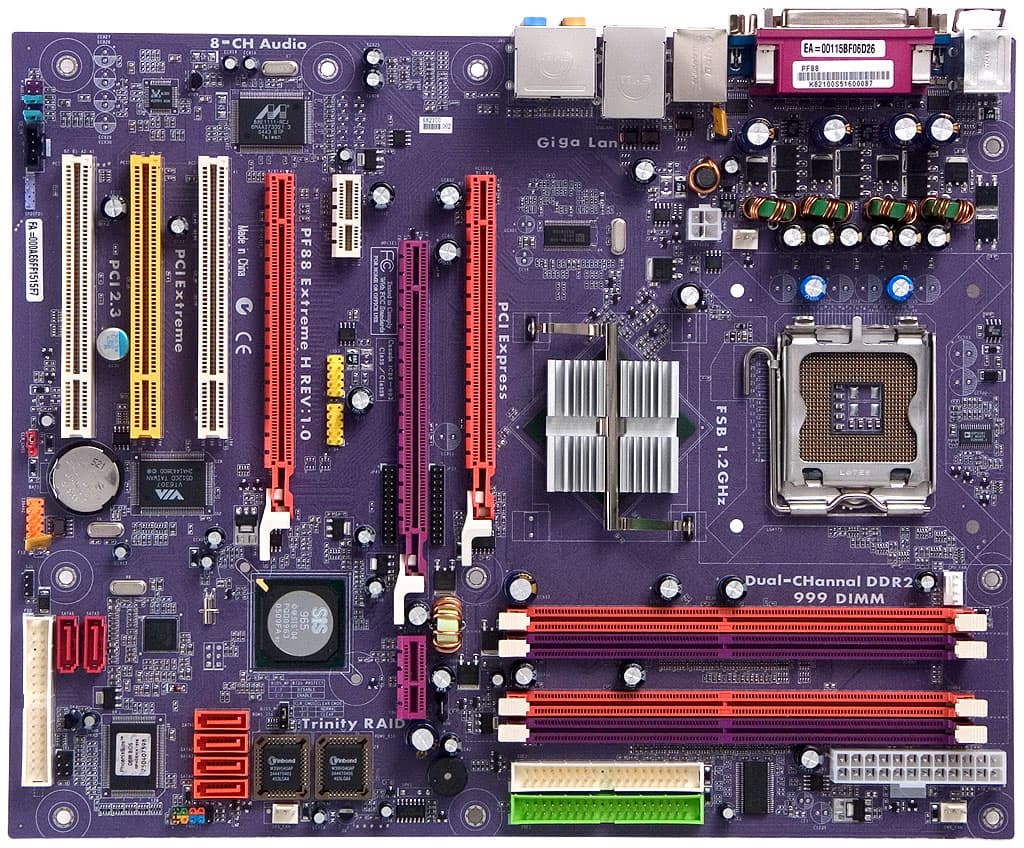

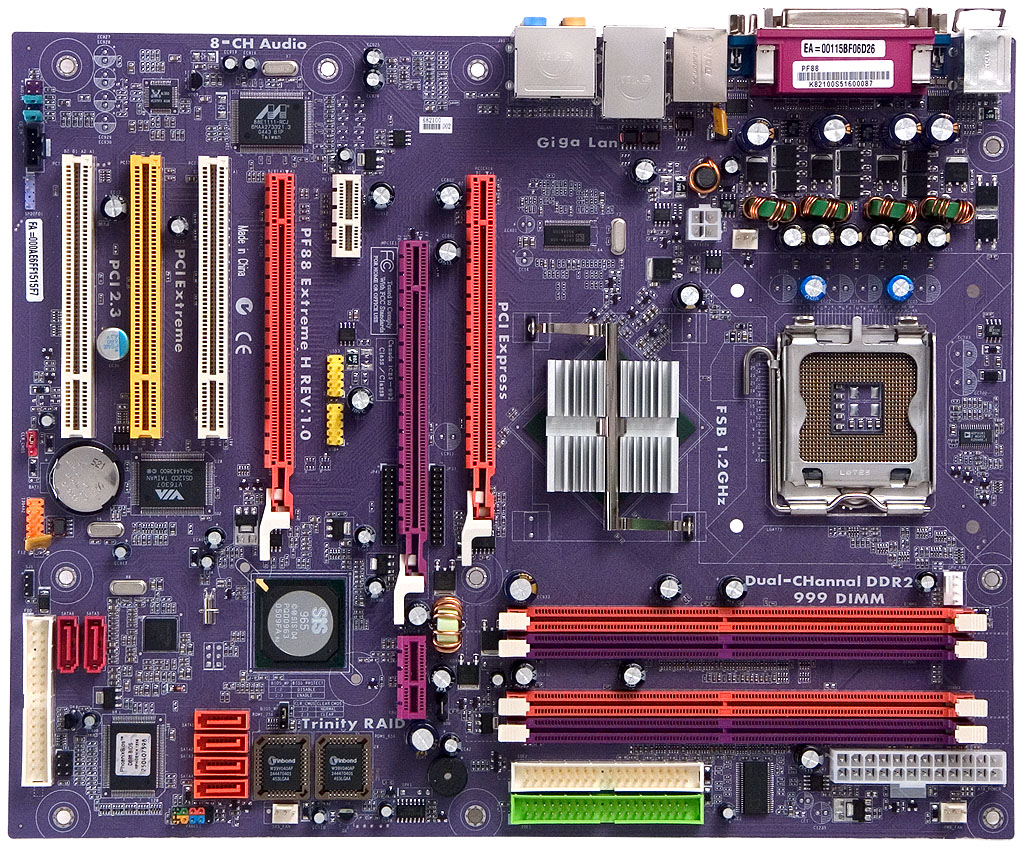

Разводка платы вполне привычна. Стоит отметить, что близкое расположение слотов PCIE x 16 и Elite BUS к разъёмам для модулей памяти затрудняет любые манипуляции с ними. Также 4-контактный разъём ATX 12V для питания процессора чрезвычайно близко расположен к катушке индуктивности, так что, когда будете отсоединять кабель питания процессора, придётся воспользоваться плоской отвёрткой.

За оригинальность дизайна системная плата ECS PF88 Extreme Hybrid получает награду редакции сайта iXBT.com — «Original Design»:

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 1800 мкФ и 2 по 820 мФ, также на плате находится стабилизатор напряжения памяти (2 конденсатора по 1500 мкФ и 6 конденсаторов по 1000 мкФ, усилен индуктивными элементами). В основном применяются электролитические конденсаторы фирм OST и G-Luxon. На плате нет разведенных, но не распаянных элементов. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы).

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup)

  • напряжения процессора, памяти, батарейки, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775 для Intel Celeron, Intel Pentium 4, Pentium 4 Extreme Edition);
  • 4 разъема под DDR 2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667; поддерживается двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (один из них задействуется при установке карты расширения SIMA A9S);
  • Слот Elite Bus для установки карты SIMS A9S. Представляет собой комбинацию одного слота PCIE x16 и одного PCIE x1;
  • Слота PCIE x1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъёма IDE (Parallel ATA) — все «чипсетные» (южный мост SIS 965, поддержка до 4 устройств IDE, есть возможность объединения в массив RAID : RAID 0, RAID 1 и RAID 0+1);
  • 6 разъемов SATA (Serial ATA) — четыре из них «чипсетные» (контроллер интегрирован в южный мост SIS 965, есть возможность объединения в массив RAID: RAID 0, RAID 1, RAID 0+1) и два за счёт дополнительного контроллера Silicon Image Sil3132 CNU;
  • 2 разъёма для подключения планок с дополнительными портами USB;
  • Разъём для подключения планки с двумя дополнительными портами IEEE1394a;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 4 разъёма для подключения вентиляторов (три из них с возможностью контроля количества оборотов).

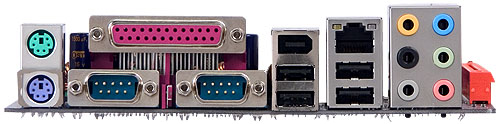

Задняя панель платы (слева направо, по блокам)

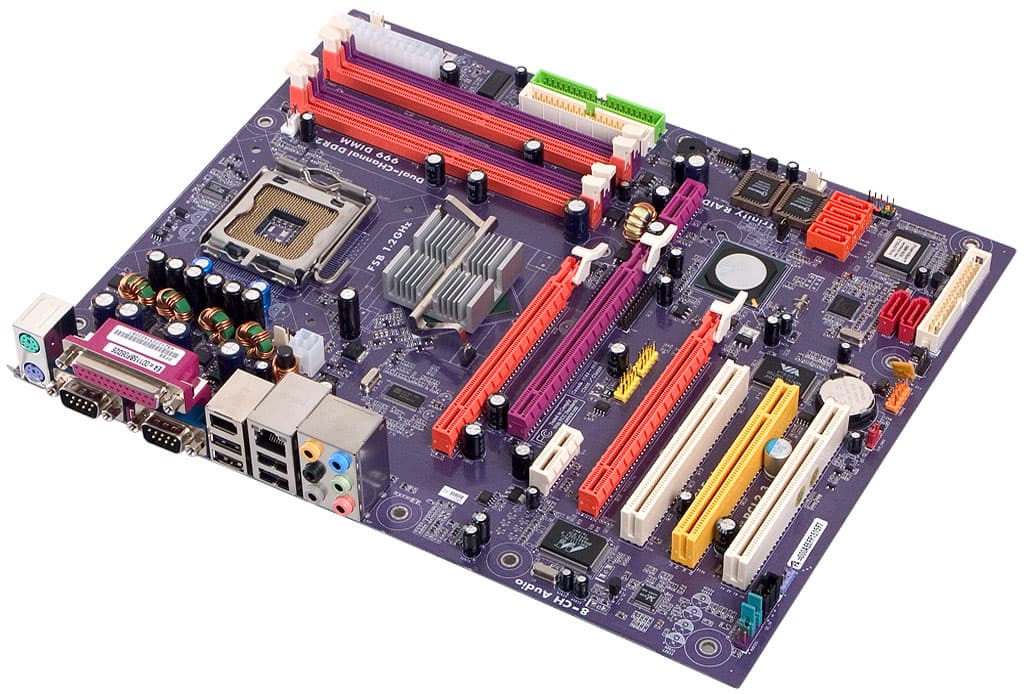

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъёмы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT и 2 COM-порта;
  • 2 порта USB и 1 порт 1394a;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear, Side).

Комплект поставки

  • Упаковка: коробка стандартного размера и дизайна;
  • Документация (вся на английском языке):
    • руководство пользователя;
    • руководство по настройке 802.11 g WLAN USB Adapter;
  • Шлейфы:
    • ATA 66/100/133 (чёрного цвета с логотипом компании);
    • FDD (черного цвета с логотипом компании);
    • 4 кабелей Serial ATA;
    • Переходник-разветвитель питания SATA;
  • Планка на заднюю панель с 2 портами USB и 1 FireWire (6-контактный);
  • Планка на заднюю панель с 1 портом SATA для подключения внешних жёстких дисков;
  • Заглушка в 3-дюймовый отсек передней панели, которую можно использовать для вывода разъемов USB и FireWire вместо планки на заднюю панель (единый блок разъемов крепится тремя винтами к любому из этих модулей);
  • USB Dongle для реализации беспроводной сети стандарта WiFi-b и удлинитель USB для него с возможностью удобной установки модуля-антенны);
  • Заглушка на заднюю панель;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • краткое руководство по установке платы в формате PDF;
    • утилиты для прошивки BIOS;
    • драйвера и утилиты для WiFi Dongle;
    • Adobe Acrobat Reader;
    • DPU;
    • I'm InTouch;
    • Media Ring;
    • PC-Сillin 2004;
    • Pro Magic 6.0;
    • ShowShifter;
    • Smart LAN;

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek (Avance Logic) ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • Cетевой, на базе чипсета и PHY Marvell 88E1111-RCJ (10/100/1000 Мбит/с Gigabit Ethernet с внутричипсетным интерфейсом);
  • SATA RAID, на базе микросхемы Silicon Image SiI3132CNU (интерфейс PCIEx1), с поддержкой 2 портов SATA150 с возможностью объединения в RAID-массив уровней 0 и 1;
  • FireWire, на базе микросхемы VIA VT6307, c поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,08, -0,65Хорошо
Уровень шума, дБ (А): -79,8Средне
Динамический диапазон, дБ (А): 79,5Средне
Гармонические искажения, %: 0,037Хорошо
Интермодуляционные искажения + шум, %: 0,163Средне
Взаимопроникновение каналов, дБ: -80,2Очень хорошо
Интермодуляции на 10 кГц, %: 0,175Средне

Общая оценка: Хорошо (подробнее). Результат достаточно грустный для современной платы (с HDA-кодеком), но для старых моделей с AC'97-звуком такие показатели — скорее норма.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты BIOS от перезаписи
2 перемычки для активации слота Elite BusПри включении будет работать процессор/память с платы расширения SIMA
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixРабота со специфическими функциями процессора+Отключение Hyper-Threading и Execute Disable Bit, выбор Thermal Monitor 1/2 (и задание параметров для TM2)
Настройки таймингов памяти+CAS Latency, RAS to CAS Delay, Precharge Time, RAS Active Time, Write Recovery Time, Command Bypass, Data Bypass, UMC0/1 MA Timing, UMC0/1 Read Data Ready, DDR 128-Bit Access
Выбор частоты работы памяти+Набор делителей, позволяющий выставить стандартные частоты памяти DDR2-400/533/667 для каждой стандартной частоты FSB
Возможность задания частоты для периферийных шин+PCI = Sync, 33,3, 37,5, 40 МГц
Изменение частоты FSB+200—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+Только для процессоров с возможностью менять КУ по желанию пользователя
Изменение напряжения ядра процессора+Normal, +25, +50, +75 мВ
Изменение напряжения памяти+Normal, +50, +100, +150 мВ
Изменение напряжения чипсета-
Изменение напряжения FSB-
Изменение напряжения шины PCI-E-

Использовалась версия BIOS 416, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 EE 3,46 ГГц (FSB 1066 МГц)
  • Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
  • Внешняя видеокарта: [PCIEx16] ATI Radeon X800 XT 256 МБ
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • ОС: Windows XP SP2

Конечно, очень интересно посмотреть, на что окажется способна эта плата при использовании плат расширения SIMA. В ближайшее время вы получите ответ на этот вопрос, а пока разберемся, так сказать, с первой скоростью PF88. :)

Тест ECS PF88 Extreme Hybrid (SiS656) ASUS P5WD2 Premium (i955X)
Архивирование в 7-Zip, мин:сек 9:14 7:07
Кодирование MPEG4 (XviD), мин:сек 5:45 5:14
Обработка изображений в Photoshop, мин:сек 35:08 32:16
Unreal Tournament 2004 (Lowest@640x480x32), fps 56 73
Unreal Tournament 2004 (Medium@800x600x32), fps 53 68

Для сравнения мы взяли показатели платы ASUS P5WD2 Premium, которая продемонстрировала наивысшую скорость среди всех протестированных нами пока плат на современных чипсетах Intel. Не то чтобы две указанные платы могут конкурировать за место в компьютере одного покупателя, слишком уж различны их функциональность и предназначение, но просто удобнее сравнивать с быстрейшей платой, это сразу дает понять, каков уровень производительности новичка.

К сожалению, результаты ECS PF88 Extreme Hybrid крайне невысоки, она стабильно проигрывает своему сопернику не менее 10% в реальных приложениях, а местами отставание доходит и до 30%! Без дополнительного исследования мы не можем сказать, насколько в таком итоге виновата собственно плата, а насколько — чипсет. Приходится просто констатировать, что выбор в пользу будущей гибкости применения процессоров оборачивается потерей весьма внушительного количества процентов вычислительной мощности ныне установленного процессора.

Выводы

ECS PF88 Extreme Hybrid — неординарный и неоднозначный продукт. С одной стороны, стоит отдать должное разработчикам из ECS, которые реализовали на практике оригинальную идею с поддержкой совершенно разных процессоров. Но, с другой стороны, мотивы для приобретения подобной платы и так-то выглядели не слишком убедительными, а с учетом низкой скорости модели в «родном» режиме приходится вычеркнуть из числа потенциальных покупателей тех, кого заботит производительность собираемого сейчас компьютера. Таким образом, наш вердикт: отличный выставочный образец, хит любой витрины, мечта коллекционера, но не системная плата для реальных людей.


Дополнение:

  • ECS SIMA A9S — плата расширения семейства SIMA, под процессоры с Socket 939
  • ECS SIMA A4S — плата расширения семейства SIMA, под процессоры с Socket 754
  • ECS SIMA I9S — плата расширения семейства SIMA, под процессоры с Socket 479 (Pentium M)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
