ECS SIMA I9S — последняя, на данный момент, карточка серии SIMA, расширяющая возможности системной платы ECS PF88 Extreme Hybrid


  • Чипсет SiS649 (применён северный мост SiS649 и южный 965 (на системной плате ECS PF88))

Последняя, и, наверно, самая интересная из уже рассмотренных нами карточек расширения серии SIMA. А интересна она тем, что позволяет ощутить все прелести мобильных процессоров Intel Pentium M на обычном настольном ПК. Но назвать компанию ECS в этой области первопроходцами нельзя, так как недавно (пару месяцев назад) компания ASUS уже предоставляла нам на тестирование переходник позволявший устанавливать на материнские платы с Socket478 Intel’овские «мобильные» процессоры. Правда, сегодня мы имеем дело не просто с переходником, а с целой платой расширения, устанавливающейся в слот Elite BUS на системной плате ECS PF88 Extreme Hybrid, о которой у нас уже был подробный разговор.

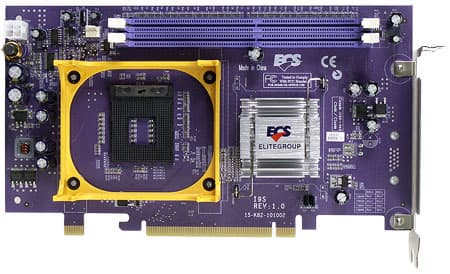

И так. Что касается внешности, то I9S практически не отличается от, уже протестированных, A9S и A4S, только северный мост переместился с обратной стороны платы вперед. Так же стоит отметить, что на плате появились перемычки, позволяющие вручную управлять частотой FSB, да и параметров, которые можно задавать в BIOS Setup по сравнению, например, c A4S прибавилось. В остальном, на плате присутствует все то, что мы наблюдали на остальных карточках этой серии, а именно: процессорный сокет, чипсет, разъем питания и два разъема для модулей памяти. За счет того, что для охлаждения Pentium M используется более лёгкие и малогабаритные куллера, чем для охлаждения процессоров под Socket754 и 939, плата в «собранном» состоянии несколько потеряла в весе, и устанавливать ее в корпус стало несколько удобнее.

В разводке платы практически ничего не изменилось, и соответственно, все недостатки, обнаруженные у моделей ECS A9S и A4S плавно перекочевали в I9S, так что мы не будем описывать их ещё раз, а просто обратим ваше внимание на предыдущую статью. Но есть одно «но». К моему большому удивлению плата, предназначенная для установки процессоров Intel Pentium M, совершенно не приспособлена к этому. На самом деле, с технической стороны все нормально, но что касается «физической» установки процессора и куллера, то здесь сплошные проблемы. Сам сокет сделан так, что процессор легким движением руки в нем фиксируется, но этого же легкого движения достаточно, чтобы его извлечь. В общем, одного неловкого прикосновения хватит, чтобы процессор выпал из сокета. На плате присутствует оранжевый держатель для процессорного куллера, но, к сожалению, разработчики не задумались, о том, что кому-то может прийти в голову действительно установить на него куллер =). Он расположен так высоко над сокетом, что даже очень-очень толстый слой термопасты не помог куллеру «дотянуться» до процессора. Для проведения тестовых испытаний пришлось этот держатель доводить до ума при помощи ножа... Доступ к имеющимся перемычкам несколько затруднен при установке платы в корпус. Краткое описание их функциональности приведено на текстолите.

В стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мФ, также на плате находится стабилизатор напряжения памяти (2 конденсатора по 1500 мкФ и 4 конденсатора по 1000 мкФ). В основном применяются электролитические конденсаторы фирмы Ost. На плате нет разведенных, но не распаянных элементов. Размер платы — 240х135 мм (крепление к задней панели корпуса двумя винтами). Системный мониторинг осуществляется по средствам микросхемы находящейся на основной плате ECS PF88. То же относится и к CMOS.

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):

  • напряжение процессора, чипсета, батарейки, +3.3В, +5.0В, +12В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 479, для Intel Pentium M);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ DDR-200/266/333/400);
  • Разъемы питания: 4-контактный ATX12V для питания процессора;
  • Разъема для подключения вентилятора (с возможностью контроля количества оборотов).

Комплект поставки

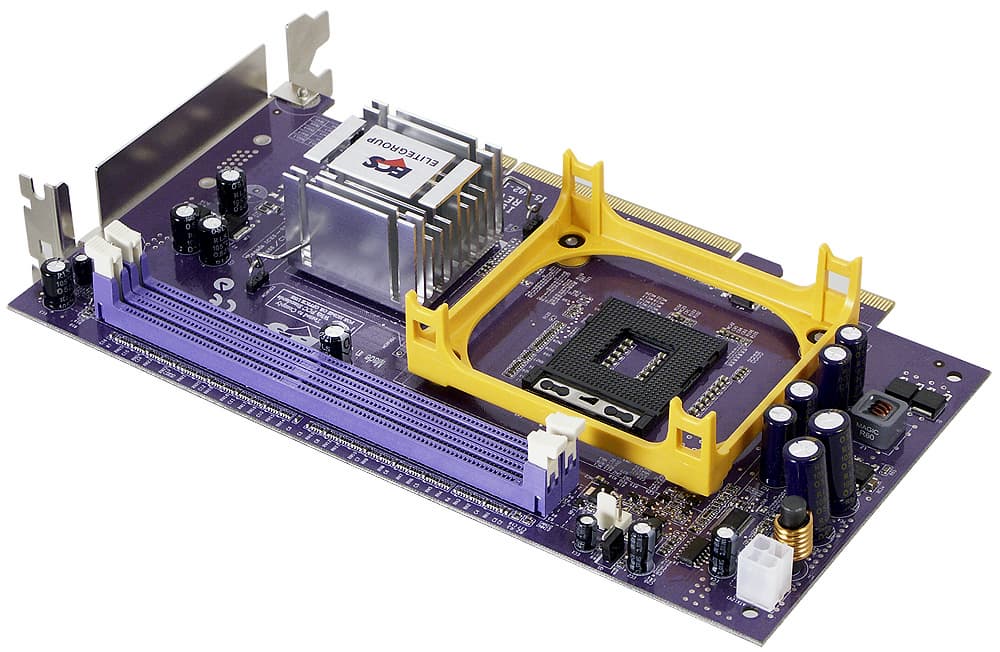

    здесь — вид платы в 3/4
  • Упаковка: небольшая коробка серии SIMA с платой;
  • Документация: плакат с краткой инструкцией по настройке и установке платы на английском языке;

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS (на основной плате)
Перемычка для установки частоты FSB 400 МГц, 533 МГц, 667 МГц, 800 МГц
Из BIOS, основанного на версии 6.00 PG от Award Возможность отключения специфических функций процессора
-

Настройки таймингов памяти
+
Auto, CAS Latency, RAS to CAS Delay (tRCD), Precharge Time (tRP), RAS Active Time (tRAS), Write Recovery time (tWR), UMC0 MA Timing, UMC1 MA Timing
Выбор частоты работы памяти
+
by SPD, 1:1, 4:5, 2:3 (в зависимости от частоты FSB)
Возможность задания частоты для периферийных шин
+
PCI: Disable, 33,3 МГц, 37,5 МГц, 40,0 МГц
Ручное распределение прерываний по слотам
-

Изменение частоты FSB
+
133—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора
+
x8—x23
Изменение напряжения ядра процессора
+
Normal, +0,25—0,75 В с шагом 0,25 В

Использовалась версия BIOS от 07.10.2005, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium M 780 (2.26 GHz, Socket 479)
  • Системная плата:
    • ECS PF88 Extreme Hybrid + ECS SIMA I9S
    • ASUS P4GPL-X + ASUS CT-479
  • Память: Corsair CMX512RE-3200LL x2 (DDR 400, 2-2-2-5)
  • Жёсткий диск: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Видеоускоритель: ATI Radeon X800 XT, 256 MB DDR
  • Блок питания: FSP Blue Storm 500
  • ОС: Windows XP SP2

В виду того, что у нас не так много примеров использования процессоров Intel Pentium M на десктопной платформе, то на данный момент сложно объективно судить производительности таких решений. И уж тем более сложно сказать, на сколько типичны полученные результаты для переходников разной конструкции. Единственное, что можно сказать по поводу ECS SIMA I9S, так это то, что она выглядела менее убедительно, чем переходник ASUS CT-479.

Тест ECS PF88 Extreme Hybrid + ECS SIMA I9S ASUS CT-479
Архивирование в 7-Zip , мин:сек 8:27 8:10
Кодирование MPEG4 (XVID), мин:сек 5:34 5:22
Кодирование MPEG4 (DIVX), мин:сек 4:26 4:11
Обработка изображений в Photoshop, мин:сек 34:50 34:40
Unreal Tournament 2004 (Low@640x480x32), fps 63 64
Unreal Tournament 2004 (Medium@800x600x32), fps 60 61

Этот факт, в свою очередь, делает очень сомнительной перспективу покупки целой платы расширения, когда можно купить небольшой переходник и установить его в свои неновый, но пока ещё не устаревший Socket 478. Тем более, что для использования I9S, как минимум, надо будет приобрести ещё и ECS PF88 Extreme Hybrid.

Вывод:

И так, мы рассмотрели три платы серии SIMA, которые предназначались для установки различных процессоров в специальный слот Elite BUS находящийся на системной плате ECS PF88 Extreme Hybrid. В итоге можно сказать, что ни одна плата этой серии меня лично не убедила в необходимости и полезности сборки системы основанной на комбинации ECS PF88 + ECS SIMA A9S (A4S, I9S). Основным минусом такого союза является невысокая производительность либо самой PF88, либо одной из карточек SIMA, а уже на это накладываются недостатки, связанные с громоздкостью и неудобством этого решения. Скорее всего, рассмотренные нами платы, останутся примером оригинального дизайна и попыткой стереть границы между различными платформами, но они вряд ли найдут практическое применение в реальной жизни.


Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
