ECS SIMA A9S — карточка, позволяющая расширить возможности системной платы ECS PF88 Extreme Hybrid


  • Чипсет SiS756 (применён северный мост SiS756 и южный SiS965 (на системной плате ECS PF88))

В марте 2005 года мы рассматривали плату от компании ASRock под названием K8Upgrade-760GX. Главной особенностью этой модели было то, что благодаря подключению к специальному слоту AGP, карточки расширения 939 CPU Board, она могла поддерживать процессоры AMD как под сокет 754, так и под сокет 939. Но технический прогресс не стоит на месте, и сегодня мы познакомимся с материнской платой предоставленной нам компанией ECS, которая поддерживает процессоры AMD и Intel.

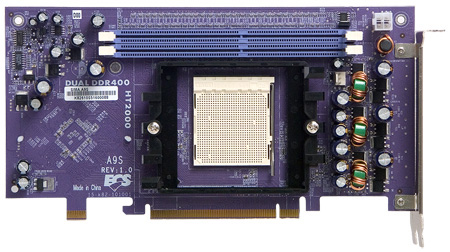

Саму материнскую плату ECS PF88 Extreme Hybrid мы уже рассматривали, теперь настало время ECS SIMA A9S. Как раз вместе с этой карточкой расширения PF88 и составляет «экстремальный гибрид». Основной задачей A9S является поддержка процессоров AMD, и поэтому на ней нет ничего кроме сокета 939, разъёмов под модули системной памяти (2 DDR SDRAM DIMM) и 4х-контактный ATX для питания процессора. Так же на плате находится набор системной логики (северный мост) SiS 756, работающий с южным мостом SiS956 на ECS PF88. Всего этого вполне достаточно для обеспечения взаимодействия между A9S и PF88 Extreme Hybrid. Стоит отметить, что ECS A9S подключается к слоту Elite BUS на основной плате, а переключение между процессорами Intel и AMD происходит с помощью перемычек, находящихся рядом с упомянутым выше слотом.



К разводке ECS A9S никаких претензий не возникло, но при установке платы в корпус, возникают сразу две проблемы. Обе эти проблемы связаны с большими размерами карточки. Во-первых, такая большая карта расширения по определению не может положительно влиять на циркуляцию воздуха в корпусе, что в свою очередь, неблаготворно скажется на температурном режиме. Во-вторых, установленная в корпус, ECS A9S затрудняет манипуляции с модулями памяти, рядом с которыми расположен слот Elite BUS. Также, стоит отметить, что на эту карточку можно установить далеко не все кулера. Это связано с тем, что процессорный сокет расположен достаточно близко к поверхности основной платы, и если поставить слишком широкий вентилятор, то он просто не даст установить A9S в соответствующий слот.

За оригинальность дизайна карта ECS A9S получает награду редакции сайта iXBT.com — «Original Design» :

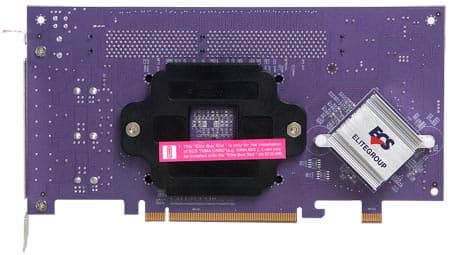

В трёхканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 3300 мкФ и 7 по 1500 мФ, также на плате находится стабилизатор напряжения памяти (2 конденсатора по 3300 мкФ и 4 конденсатора по 1000 мкФ). В основном применяются электролитические конденсаторы фирм Ost и G - Luxon. На плате нет разведенных, но не распаянных элементов. Размер платы — 240х135 мм (крепление к задней панели корпуса двумя винтами). Системный мониторинг осуществляется по средствам микросхемы находящейся на основной плате ECS PF 88. То же относится и к CMOS.

Системный мониторинг (ITE IT8712F-A):

  • напряжения процессора, памяти, батарейки, +3,3 В, +5,0 В и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, для AMD Athlon 64/64 FX);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ DDR-200/266/333/400; поддерживается двухканальный режим работы);
  • Разъемы питания: 4-контактный ATX12V для питания процессора;
  • Разъём для подключения процессорного вентилятора (с возможностью контроля количества оборотов).

Комплект поставки


    здесь - вид платы в 3/4

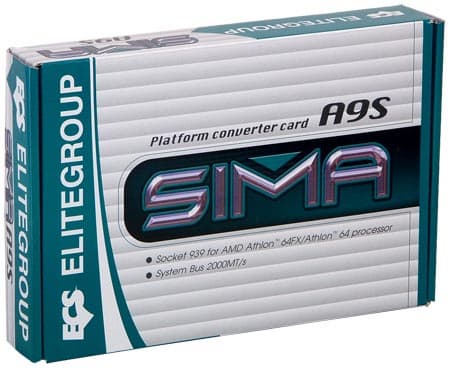

  • Упаковка: небольшая коробка с платой;
  • Документация: плакат с краткой инструкцией по настройке и установке платы на английском языке;

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии 6.00 PG от Award Настройки таймингов памяти
+
CAS Latency Time, DRAM RAS# to CAS# Delay;
Выбор частоты работы памяти

Изменение частоты работы шины PCIE

Ручное распределение прерываний по слотам

Изменение частоты FSB
+
800- 2000 МГц с шагом 1 МГц;
Изменение коэффициента умножения процессора

Изменение напряжения процессора

Изменение напряжения памяти

Изменение напряжения чипсета

Изменение напряжения FSB

Изменение напряжения шины PCIE


Использовалась версия BIOS 415, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Конфигурация тестовых стендов:

  • Процессор:
    • Intel Pentium 4 3.46 Extreme Edition (Socket LGA775)
    • AMD Athlon 64 3800+ (Socket 939)
  • Системная плата:
    • ECS PF88 Extreme Hybrid
    • ECS PF88 Extreme Hybrid + ECS SIMA A9S
  • Память:
    • Corsair CM2X512A-4300C3PRO x2 (DDR2 533, 3-3-3-8)
    • Corsair CMX512RE-3200LL x2 (DDR 400, 2-2-2-5)
  • Жёсткий диск: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Видеоускоритель: ATI Radeon X800 XT, 256 MB DDR
  • Блок питания: FSP Blue Storm 500
  • ОС: Windows XP SP2

В таблицах приведенных ниже представлены результаты, которые показала рассматриваемая нами сегодня системная плата с процессорами Intel и AMD. Также мы сравнили результаты ECS PF88 и результаты «типичных» представителей топовых материнских плат с соответствующими процессорами.


Тест ECS PF88 Extreme Hybrid (DDR2 533) ASUS P5WD2 PREMIUM (DDR2 533)
Архивирование в 7-Zip, мин:сек 9:14 7:07
Кодирование MPEG4 (XVID), мин:сек 5:45 5:14
Кодирование MPEG4 (DIVX), мин:сек 4:28 3:52
Обработка изображений в Photoshop, мин:сек 35:08 32:16
Unreal Tournament 2004 (Low@640x480x32), fps 56 73
Unreal Tournament 2004 (Medium@800x600x32), fps 53 68

Цифры говорят сами за себя. ECS PF88, конечно, поддерживает процессоры Intel, но целесообразность покупки такой платы специально для процессоров Socket 775 под большим вопросом. Стоят они недёшево, а производительность, которую получит пользователь, совсем не впечатляет.


Тест ECS PF88 Extreme Hybrid + ECS SIMA A9S (DDR 400) Gigabyte K8NS Ultra-939 (DDR 400)
Архивирование в 7-Zip, мин:сек 7:38 7:46
Кодирование MPEG4 (XVID), мин:сек 5:04 5:16
Кодирование MPEG4 (DIVX), мин:сек 3:48 3:51
Обработка изображений в Photoshop, мин:сек 32:18 33:34
Unreal Tournament 2004 (Low@640x480x32), fps 86 84
Unreal Tournament 2004 (Medium@800x600x32), fps 81 79

А вот с процессорами AMD ситуация совершенно противоположная. В паре с ECS SIMA A9S рассматриваемая нами сегодня плата показала вполне приличные результаты. В совершенно одинаковых условиях она по всем показателям опережает, недавно описанную нами плату от Gigabyte, оснащённую 939-ым сокетом.

Вывод:

ECS PF88 Extreme Hybrid — довольно неординарный и неоднозначный продукт. С одной стороны, стоит отдать должное разработчикам из ECS, которые реализовали оригинальную идею с поддержкой совершенно разных процессоров. Но, с другой стороны, из-за неубедительных результатов, продемонстрированных платой с процессорами Intel, очень сложно найти какие-либо аргументы в пользу её покупки. Гибрид получился, конечно, экстремальный, но ECS PF88 вряд ли станет хитом продаж. Фанаты процессоров Intel, по понятным причинам, скорее всего, сконцентрируют своё внимание на других моделях системных плат, а поклонники AMD вряд ли захотят загромождать корпус довольно большой платой расширения ECS SIMA A9S.


Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
