ASUS P5WD2 Premium (WiFi-TV Edition) — системная плата на базе чипсета Intel 955X


  • Чипсет Intel 955X (применен северный мост i955X и южный ICH7R)

Рассматриваемая сегодня плата относится к топовому (на текущий момент) классу моделей ASUS — Premium. Более того, конкретная модель, попавшая к нам на тестирование, — это специальная версия WiFi-TV Edition. Создавая ее, разработчики компании постарались обеспечить покупателю все функции, которые должен выполнять компьютер в современном цифровом доме. Благодаря карте расширения WiFi-TV ваш ПК сделает шаг в направлении развлекательного центра, позволяющего, помимо очевидных «собственно компьютерных» применений, совмещать прием и трансляцию цифрового и аналогового телевидения и FM-радио, смотреть и создавать DVD, организовать в доме беспроводную сеть Wi-Fi. Ну а поскольку еще и скоростные показатели P5WD2 Premium на высоте, новая плата от компании ASUSTeK по всем характеристикам заслуживает звания продукта категории High-End.

Если говорить о встроенной функциональности ASUS P5WD2 Premium, то к топовому чипсету Intel эта модель прибавляет традиционные для плат высшей ценовой категории дополнительные котроллеры IDE и SATA (II), FireWire и пару гигабитных сетевых адаптеров. Также приятно удивляет качество интегрированного звукового решения на базе HDA-кодека, продемонстрировавшего по результатам тестирования отличное качество аналогового вывода и обладающего интересной особенностью программной поддержки. Еще одним несомненным плюсом этой системной платы является комплект поставки. Здесь есть все, от разнообразных инструкций и необходимых шлейфов до дисков с драйверами и ПО (например, компакт-диск WinDVD Suite, содержащий четыре программы, которые помогут использовать ваш записывающий DVD-привод на все 100%). Есть, возвращаясь к особенностям WiFi-TV Edition, даже пульт дистанционного управления, который сделает максимально комфортным ваше пользование мультимедийным центром на базе домашнего ПК.

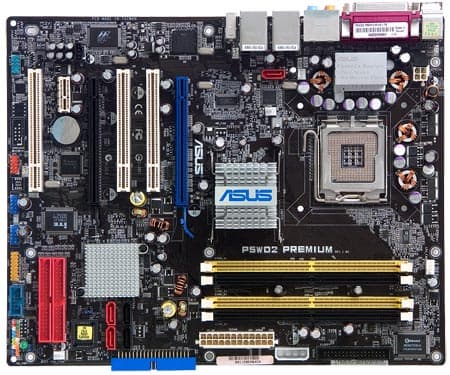

В разводке сложно обнаружить какой-либо изъян, а плюсы пассивного охлаждения платы тем более очевидны. Лежащий на боку разъем IDE и грамотное расположение разъемов вокруг модулей памяти благотворно сказываются на удобстве сборки системы. Непривычно расположены два разъема Serial ATA, функционирование которых обеспечивается дополнительным контроллером Silicon Image: один из них находится у задней панели, рядом со стабилизатором напряжения питания процессора, а второй и вовсе вынесен на заднюю панель платы. Причем ощущение непривычности со временем проходит, а удобство использования остается как было. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности на текстолите отсутствует.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 11 конденсаторов по 820 мкФ и 6 по 1000 мкФ, также на плате находится стабилизатор напряжения памяти, включающий 6 конденсаторов по 1000 мкФ. В критических цепях применены в основном электролитические конденсаторы от компаний Sanyo и United Chemi-Con (качественные и надежные). На плате разведены, но не распаяны разъемы для подключения вентиляторов и планки со вторым COM-портом, но версии платы, в которой они были бы задействованы, на текущий момент не существует. Вообще, серия на чипсете i955X кроме P5WD2 Premium представлена всего одной моделью, P5WD2, которая основана на той же PCB, но лишена контроллеров FireWire и дополнительного SATA II, а также гигабитного сетевого адаптера, подключенного к шине PCI Express, и имеет более скромный HDA-кодек и комплект поставки. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Системный мониторинг (Winboard W83627EHG-A, по данным BIOS Setup)

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 4 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, поддерживается частота FSB 533/800/1066 МГц, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel: Celeron D (351), Pentium 4 (570J, 571 и 670), Pentium D (840), Pentium 4 Extreme Edition (3,73 ГГц), Pentium Extreme Edition (840));
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667 с или без ECC; поддерживается двухканальный режим работы для чего суммарный объем памяти в обоих каналах должен быть одинаковым);
  • 2 слота PCIEx16 (второй функционирует в режиме x2/x4 и предназначен для установки дополнительного видеоускорителя при реализации SLI или для установки любого другого PCIE-устройства);
  • Слот PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, или же требуется задействовать упомянутый ниже дополнительный разъем), 8-контактный EATX12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V (обеспечивающий ток не менее 13 А для процессоров Pentium 4/EE и не менее 16 А для процессоров Pentium D/EE), БП с 8-контактным коннектором может потребоваться для функционирования будущих процессоров), 4-контактный (периферийный) дополнительный разъем на случай БП с 20-контактным коннектором (обязателен для подключения при работе в режиме SLI);
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) на 2 устройства ATA100 («чипсетный» разъем) и 4 устройства ATA133 (разъемы функционируют за счет дополнительного контроллера ITE), подключать к последним оптические накопители не рекомендуется;
  • 5 разъемов SATA II (Serial ATA II) на 5 устройств SATA300, подключаемые к четырем «чипсетным» разъемам жесткие диски могут быть объединены в RAID-массив уровней 0, 1, 10(0+1), 5 и Matrix RAID, а для разъема, функционирующего за счет контроллера Silicon Image, есть «парный» на задней панели, соответствующие винчестеры можно объединить в RAID-массив уровней 0 и 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • Разъем для подключения планки на 1 дополнительный порт FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения Game/MIDI-порта на планке;
  • Разъем для подключения COM-порта на планке;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 4 разъема для подключения вентиляторов (все с возможностью контроля, а процессорный и один из дополнительных — также с возможностью автоматической регулировки количества оборотов).

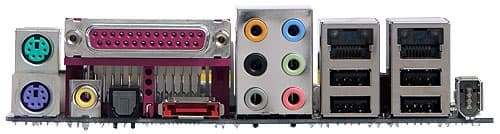

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 порт e-SATA (для SATA-устройств с собственным питанием), S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side, Rear, Line-In, Front, Mic-In);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 1 порт FireWire.

Комплект поставки

  • Упаковка: изящно оформленная коробка серии «AI Life» стандартного размера, с открывающейся (на манер книжной) «страницей» с перечислением особенностей и функциональности платы;
  • Документация на английском языке: руководство пользователя, руководство по настройке SATA RAID, руководство по настройке WiFi-TV;
  • Кабели: 5 SATA (с переходниками питания на 5 устройств), 2 ATA66 (черного цвета с логотипом компании), 1 ATA33 (для оптических накопителей) и шлейф для подключения дисковода (синего цвета с логотипом компании);
  • Планка на заднюю панель компьютера с 2 портами USB и 1 портом Game/MIDI;
  • Планка на заднюю панель компьютера с 1 портом FireWire;
  • Планка на заднюю панель компьютера с 1 COM-портом;

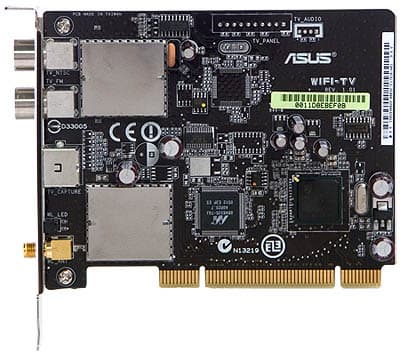

  • PCI-карта расширения WiFi-TV, совмещающая трехстандартный адаптер беспроводной связи (802.11a/b/g), ТВ-тюнер, позволяющий принимать аналоговое (PAL/SECAM, а также NTSC через переходник) и цифровое (DVB-T) телевидение, и FM-приемник (подробнее в документации, ссылка на которую дана выше);


  • Антенна для адаптера беспроводной связи (только для WiFi-TV Edition);
  • Гибкая антенна для приема FM-радиостанций (только для WiFi-TV Edition);

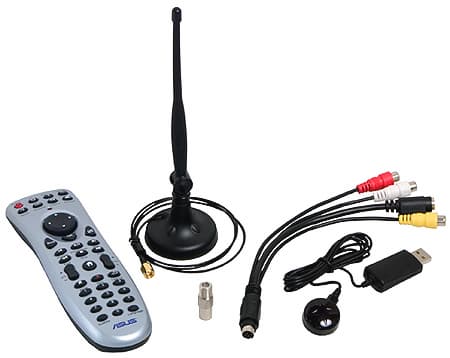

  • Фирменный ИК-пульт дистанционного управления с двумя AAA-батарейками (только для WiFi-TV Edition);
  • ИК-приемник для ПДУ, подключаемый к USB-порту (только для WiFi-TV Edition);
  • Комбинированный аудио-/видеокабель с S-Video, композитным и двумя аудиовыходами (только для WiFi-TV Edition);
  • Гибкий шлейф (вместо обычной планки у плат на базе чипсетов NVIDIA) для соединения двух видеокарт, работающих в режиме SLI (SLI bridge);
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диски с драйверами и фирменными утилитами ASUS, InterVideo WinDVD Suite (пакетом программ для просмотра и создания DVD: PhotoAlbum 1.0, WinDVD Creator 2, DVD Copy 2.5, Disc Master 2.5), а также CyberLink PowerCinema 4.0 и PowerDirector (похожий по общей функциональности набор приложений, прилагается только у WiFi-TV Edition).

Карта расширения WiFi-TV (которая не является неотъемлемой частью рассматриваемой модели, а может быть приобретена отдельно) прекрасно дополняет функциональность ASUS P5WD2 Premium, позволяя сразу после покупки получить не просто основу для мощного компьютера с отличными возможностями расширения, но и все необходимые элементы для работы с DVD, а также беспроводную сеть. Вариант платы ASUS P5WD2 Premium WiFi-TV Edition удостаивается награды нашего сайта Excellent Package:

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC882D (7.1+2), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • 2 сетевых, оба с поддержкой скоростей 10/100/1000 Мбит/с, на базе микросхем Marvell 88E8001-LKJ1 (PCI Gigabit Ethernet) и Intel PC82573V (PCI-E Gigabit Ethernet);
  • IDE контроллер, на базе микросхемы ITE IT8211F, с поддержкой 4 устройств ATA133;
  • Дополнительный SATA II RAID-контроллер, на базе микросхемы Silicon Image SiI3132CNU (интерфейс PCIEx1), с поддержкой 2 устройств SATA300 и возможностью их объединения в RAID-массив уровней 0 и 1;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,14, -0,25Очень хорошо
Уровень шума, дБ (А): -90,8Очень хорошо
Динамический диапазон, дБ (А): 90,3Очень хорошо
Гармонические искажения, %: 0,0047Очень хорошо
Интермодуляционные искажения + шум, %: 0,0095Очень хорошо
Взаимопроникновение каналов, дБ: -85,1Отлично
Интермодуляции на 10 кГц, %: 0,0098Очень хорошо

Общая оценка: Очень хорошо (подробнее). Плата продемонстрировала почти рекордное (для интегрированного) качество аналогового вывода звука. Любопытно, что микросхема кодека при этом «задвинута» в самый угол платы и находится сравнительно далеко от разъема аналогового вывода звука — очевидно, налицо качественная разводка платы и грамотно подобранные параметры электролитических конденсаторов и пр.

Примененный аудиокодек ALC882D не отличается от ALC882 принципиально, но поддерживает в драйверах некоторое количество технологий Dolby (включая Dolby Digital Live — кодирование аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF).

Фирменные технологии

  • Stack Cool 2 — пассивное охлаждение электронных компонентов в цепи преобразователя напряжения процессорного питания, используются радиаторы с обеих сторон платы;
  • AI Quiet (включая Q-Fan 2) — автоматическое изменение скорости вращения вентиляторов в зависимости от температуры;
  • AI NOS (Non-Delay Overclocking System) — динамическое увеличение частоты процессора (точнее, FSB) в зависимости от текущей загрузки и возврат к начальному состоянию после перехода в простой;
  • AI Net 2 — распознавание сетевым контроллером места повреждения интерфейсного кабеля даже без загрузки ОС;
  • CrashFree BIOS 2 — возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме;
  • EZ Flash и LiveUpdate — утилиты, позволяющие прошить новую версию BIOS без необходимости загрузки с дискеты;
  • MyLogo2 — возможность вывести на экран собственную графическую заставку при загрузке системы.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 2.53 от AMIНастройки таймингов памяти+CAS# Latency, RAS# Precharge, RAS# to CAS# Delay, RAS# Activate to Precharge Delay, Write Recovery Time, Hyper Path 3, Performance Mode
Выбор частоты работы памяти+Набор делителей частоты, позволяющий выставить стандартные частоты DDR2-400, DDR2-533 и DDR2-667 для любой стандартной частоты FSB (DDR2-667 — только для FSB не ниже 800 МГц), а также DDR2-600 и DDR2-800 для FSB 800 МГц (для более высоких частот FSB доступно большее количество делителей)
Возможность задания частоты для периферийных шин+PCI-E = Auto, 90—150 МГц с шагом 1 МГц
PCI = Auto (увеличивать пропорционально частоте PCI-E), To CPU (увеличивать пропорционально частоте FSB), 33,33 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—450 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+Для процессоров без возможности менять КУ по желанию пользователя — фиксация КУ в минимальном значении для семейства (x14)
Изменение напряжения ядра процессора+Auto, 1,275—1,7 В с шагом 0,0125 В
Изменение напряжения памяти+Auto, 1,8—2,3 В с шагом 0,05/0,1 В
Изменение напряжения чипсета+Auto, 1,5—1,65 В с шагом 0,05 В (MCH) и Auto, 1,05, 1,2 В (ICH)
Изменение напряжения FSB+Auto, 1,2—1,5 В с шагом 0,1 В
Изменение напряжения шины PCI-E-

Использовалась версия BIOS 0205, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • ОС: Windows XP SP2

В приведенной ниже таблице результаты ASUS P5WD2 Premium сравниваются с показателями другой исследованной нами модели на i955X (Gigabyte 8I955X Royal) и самой быстрой (по данным сравнительного тестирования шести материнских плат на чипсете Intel 925XE) представительницы i925XE — Gigabyte 8AENXP-D. i925XE и i955X — разные чипсеты, но по сути их скорость должна быть (и действительно оказывается) равной. Разумеется, после окончания тестирования некоторого разумного количества плат на i955X мы проведем сравнительное тестирование моделей именно на этом чипсете.

Тест Gigabyte 8AENXP-D (i925XE) Gigabyte 8I955X Royal (i955X) ASUS P5WD2 Premium (i955X)
Архивирование в 7-Zip, мин:сек 7:18 7:12 7:07
Кодирование MPEG4 (XviD), мин:сек 5:15 5:15 5:14
Обработка изображений в Photoshop, мин:сек 33:05 32:32 32:16
Unreal Tournament 2004 (Lowest@640x480x32), fps 72,6 72,6 73,5
Unreal Tournament 2004 (Medium@800x600x32), fps 68,0 67,7 68,6

Напомним, что при упомянутом выше тестировании плат на i925XE мы «попали на медленную версию BIOS» платы ASUS P5AD2-E Premium. Во всяком случае, та модель оказалась наиболее медленной из протестированных, и, по свидетельству наших читателей, в следующих прошивках BIOS ее скорость была повышена. В данном случае P5WD2 Premium однозначно быстрейшая, хотя серьезной разницу в процент-полтора называть, конечно же, невозможно. Итоговый вывод по производительности исследуемой сегодня модели звучит как «на уровне».

Вывод

В общем, у нас осталось довольно приятное впечатление от ASUS P5WD2 Premium. Она по праву именуется Premium, обладая достойной современной функциональностью и продуманным комплектом поставки, демонстрируя при этом отличное качество интегрированного звукового решения с программной поддержкой Dolby Digital Live и очень неплохие результаты предварительного тестирования скорости. Также стоит отметить специальную версию этой модели — WiFi-TV Edition. Неоднократно мы сталкивались с наличием в комплекте поставки более или менее простенького адаптера беспроводной связи, но такой многофункциональной карты расширения, с отличной сопутствующей комплектацией еще не видели. За время изучения платы минусов выявлено не было, но один был очевиден еще до момента открытия коробки — цена… К сожалению, за такое великолепие, тем более выпускаемое под маркой ASUS, заплатить придется очень немало.

Плата предоставлена на тестирование производителем
